AEC-AMC2-UL2 - Telepítői kézikönyv hu 53

Alkatrészekkel együtt

A fém készülékház a következő részegységeket tartalmazza:

Ábra 1 A készülékház részei

1 = Burkolat földérintkező

2 = Szerelősínek PS és AMC számára

3 = AMC földérintkező

4 = Kábelátvezetések a leolvasó és jelkábelek számára

5 = Fedél szabotázskapcsoló

6 = Hőérzékelő bilincs

7 = újratölthető akkumulátor kapcsok

8 = Gyűjtő földérintkező

9 = AMC-EXT földérintkező

10 = Tápkábel átvezetések

Bosch Sicherheitssysteme GmbH F.01U.097.253 | V 3.2 | 2010.01

54 hu AEC-AMC2-UL2 - Telepítői kézikönyv

11 = Címke

12 = Három-tűs csatlakozó

13 = Kulcs

14 = Tápegység csatlakozó

A tartozék készlet a következő kábeleket tartalmazza. A kábelek

telepítése a fejezetben leírtak szerint, 1.3 ábra, A készülékház

méretei, 9. lap.

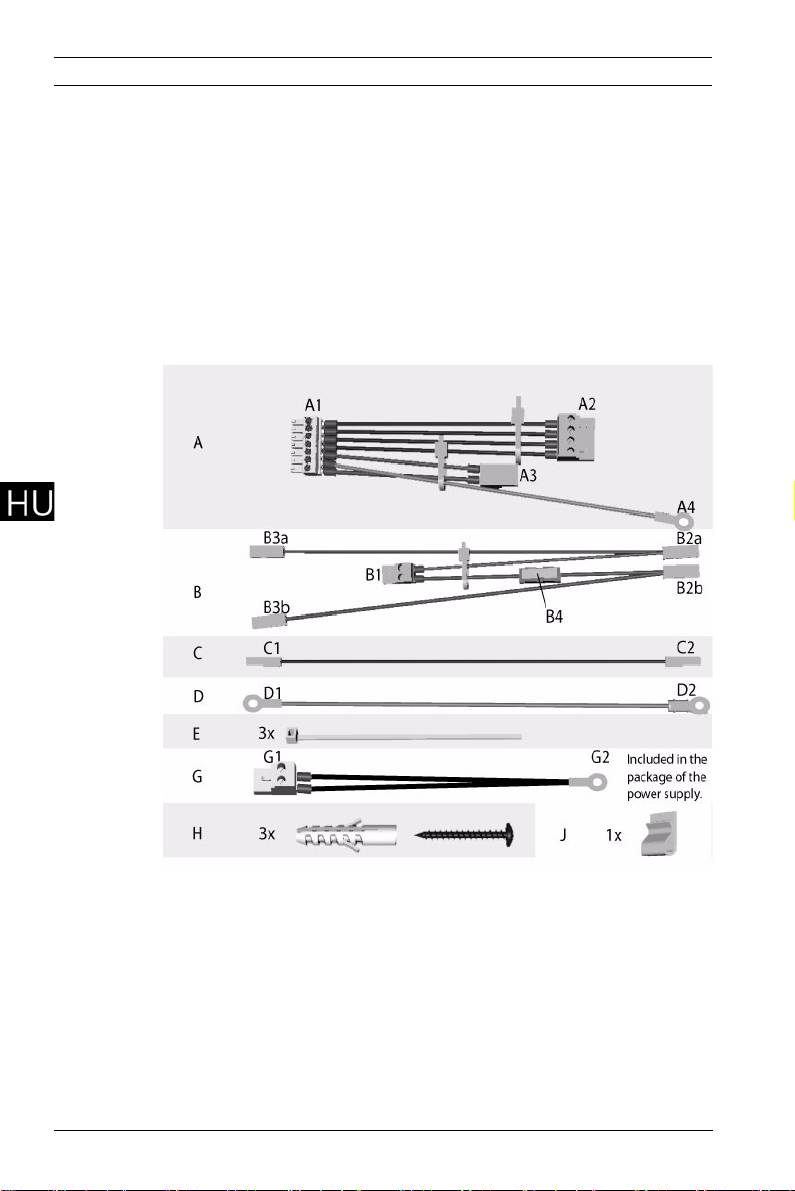

Ábra 2 A tartozék készlet tartalma

A tartozék készlet tartalma:

A = Előre szerelt kábel az AMC és a tápegység

összekapcsolásához

B = Előre szerelt kábel az újratölthető akkumulátorok és az UPS

(szünetmentes tápegység) csatlakoztatásához, amelyet a

tápegység tartalmaz.

C = Kábel 24 V üzemmódra

D = A készülékház földkábele

E = Kábelkötegelők az előre szerelt kábelek biztosításához

F.01U.097.253 | V 3.2 | 2010.01 Bosch Sicherheitssysteme GmbH
