设备连接

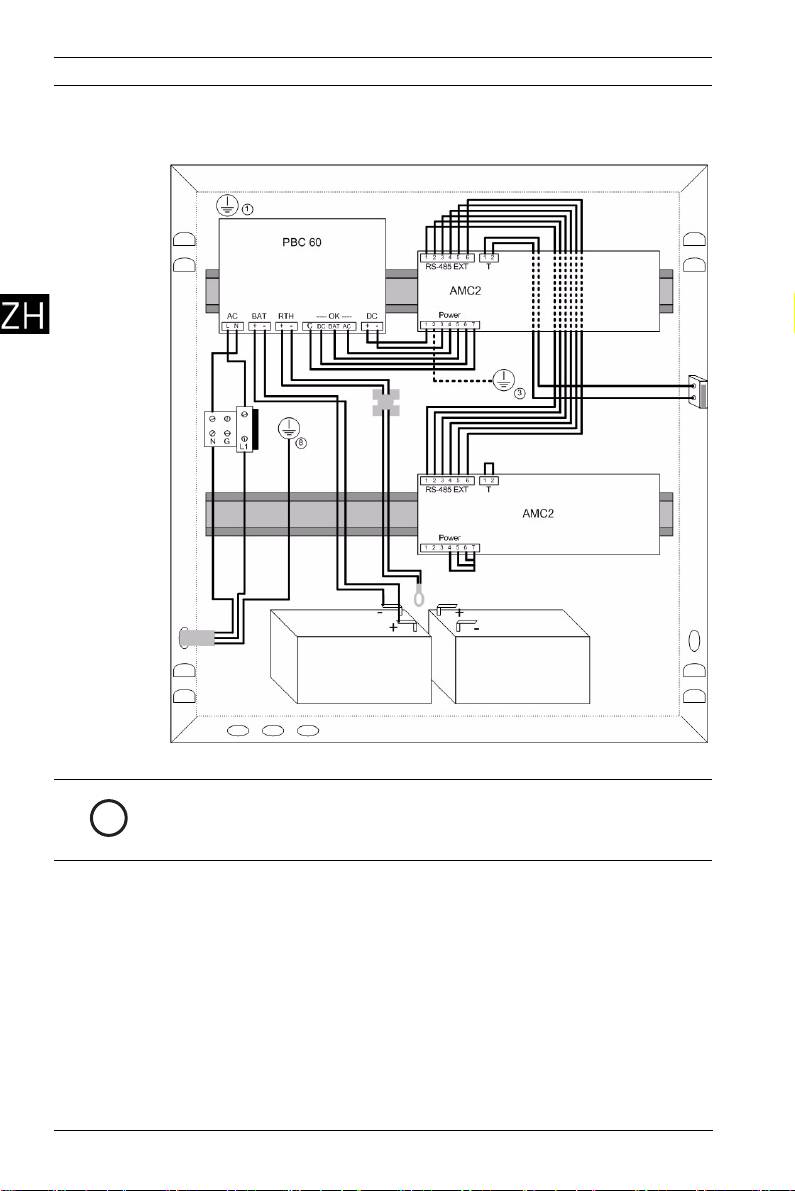

图4 设备连接

1. 将 AMC 安装到滑轨 （

图1

中的项目 2）和电源设备的左侧。

第二个安装滑轨将用于固定扩展板。

2. 将充电电池放置到外壳底部，并将其固定在充电电池夹 （

图1

中的项目 7 ）之下。

3. 将支架 J (

图2

) 固定在外壳背面，以便以后不使用电缆 B 的连

接器时可以将其固定。

F.01U.097.253 | V 3.2 | 2010.01 Bosch Sicherheitssysteme GmbH

注释

以下步骤描述了如何在 24 V 模式下连接充电电池。 有关 12 V 模式连

接的信息，请参见第 15 页的 1.3 小节 “12 V 模式 ”。

AEC-AMC2-UL2 - 安装指南

zh 33

4. 电缆组 A：

- 将 7 针插头 A1 连接到 AMC 的电源设备连接器 （标有

“POWER” 字样）。

- 将连接器 A3 连接到 PS DC 接口，并将 A2 连接到标有

“OK” 字样的接口。

- 将接地线 A4 连接到接地点 3 下面。

5. 电缆组 B：

- 将插头连接器 B1 连接到电源设备左侧的第二个位置 - 标有

“BAT” 字样。

- 将连接器 B2b （红色）连接到第一节充电电池的 + 针。

- 使用电缆 C 将第一节充电电池的 - 针连接到第二节充电电

池的 + 针。

- 将连接器 B2a （黑色）连接到第二节充电电池的 - 针。

- 连接器 B3a 和 B3b 未使用。

6. 电缆组 G：

- 将连接器 G1 连接到标有 “RTH” 字样的 PS 接口。

- 将电缆穿过温度传感器支架 6，以便温度传感器 G2 悬在充

电电池上方约 5 厘米 （2 英寸）处。

7. 预装的电缆组 12：

- 将 2 针插头 14 连接到电源设备的交流电接口。

8. 预装的电缆 5：

- 将盖板防拆开关的松驰端连接到 AMC 顶部的 2 针螺丝连接

器。 将电缆放在外壳与安装滑轨之间的位置处。

危险

在继续连接电源设备之前，从三针连接器 12 中卸下保险丝。

在完成安装过程之前，请不要装回保险丝。

9. 连接交流电源 X：

- 将棕色 （相位）导线连接到端子 L1。

- 将蓝色零线连接到端子 N。

- 将接地线连接到外壳上的位置 11。

注意

修剪外部电源线，使接地线 （黄色 / 绿色）最少比火线 （蓝色和棕

!

色）长 20 毫米 （0.8 英寸）。 这可以确保接地线不会在火线之前意外

断开。

10. 连接扩展板：

- 扩展板通过 AMC 的 RS-485 接口 （位于防拆触点左侧）进

行连接。 扩展板自身使用相同的接口。

- 除了连接数据线 （插针 3 和 6）外，还需连接电源设备

（插针 1 和 2）。

注释

i

按照 AMC 安装手册所述连接读卡器和其它外围设备。 将设备电缆穿

过外壳右上侧的开孔，或者从外壳的背面引入。
