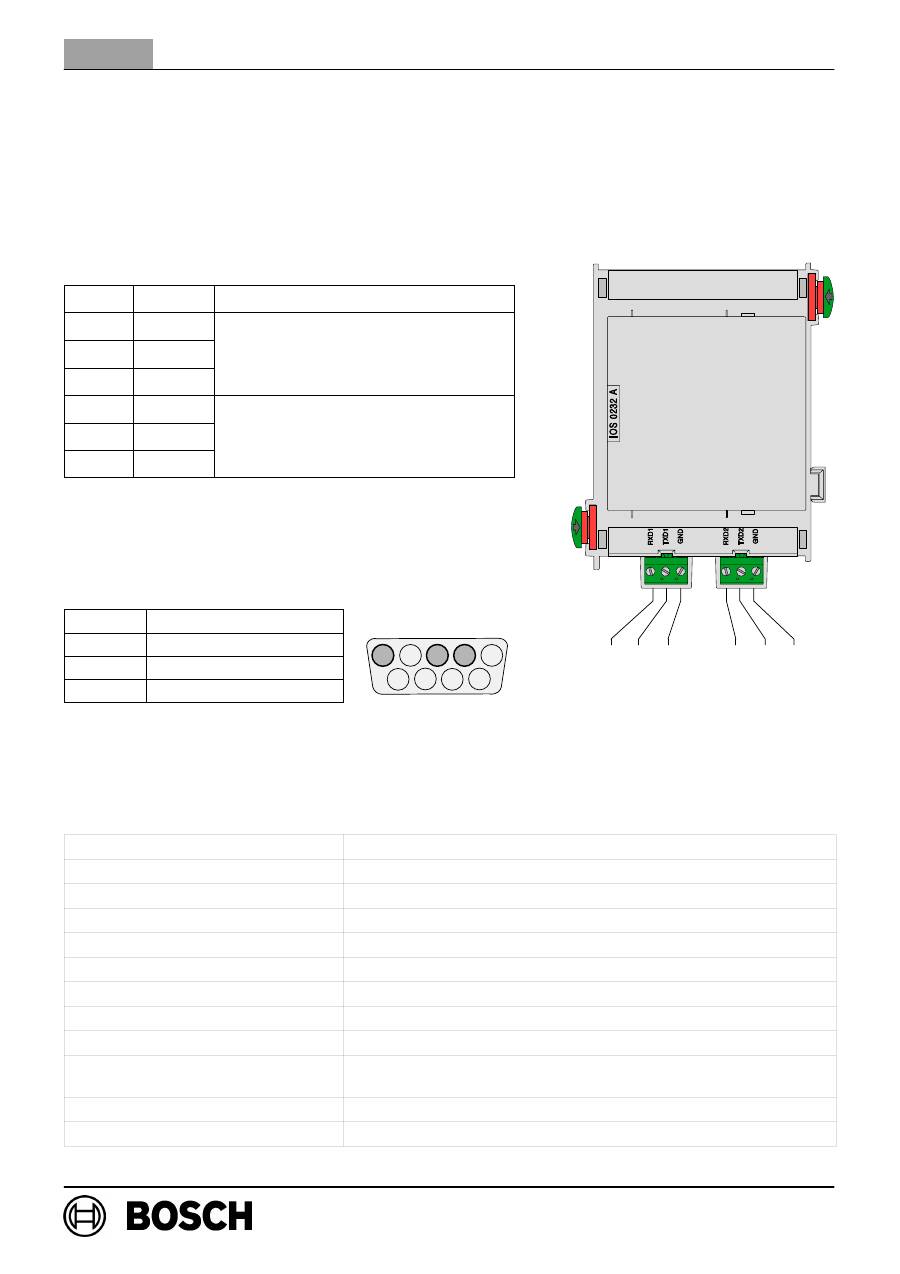

Bosch IOS 0232 A RS232 Communication Module: Suomi 4.998.137.267 Tuotekuvaus IOS 0232 A

Suomi 4.998.137.267  Tuotekuvaus IOS 0232 A

12 / 32

ST−FIR / PRM1/deh

610−4.998.153.975 / A2

Toiminnan kuvaus

d RS232−tiedonsiir tomoduulissa on kaksi itsenäistä RS232−liitäntää tulostimen ja/tai kannettavan tietokoneen liittämistä varten.

Johdotus

Tunnus Merkintä

Liitäntä

15

RXD1

16

TXD1

RS232−liitäntä 1

17

GND

20

RXD2

21

TXD2

RS232−liitäntä 2

22

GND

DSUB 9−nastaisen pistokkeen nastajärjestys

Nastanro

Liitäntä

2

TxD0

3

RxD0

5

GND

Tekniset tiedot

Tulojännite (min. − maks.)

20 V DC − 30 V DC

Virrankulutus enintään

2,6 mA

Linjojen enimmäispituus

3 m jokaisessa liitännässä

Turvallisuusluokitus

II, IEC 60950 / EN 60950 mukaisesti

EMI / EMC−suojaus

EN 50081−1 / FCC Part 15

Suojausluokitus

IP 30, IEC 60529 mukaisesti

Käyttölämpötila

−5

_

C. . . 50

_

C     (23

_

F. . . 122

_

F)

Säilytyslämpötila

−20

_

C. . . 60

_

C     (−4

_

F. . . 140

_

F)

Suhteellinen kosteus

enintään 95 % (tiivistymätön)

Kotelon materiaali ja väri

ABS−muovi, Polylac PA−766 (UL94 V−0)

puolikiiltävä anthrazit, RAL 7016

Mitat (K x L x S)

noin 127 x 96 x 60 mm

Paino

noin 180 g

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
