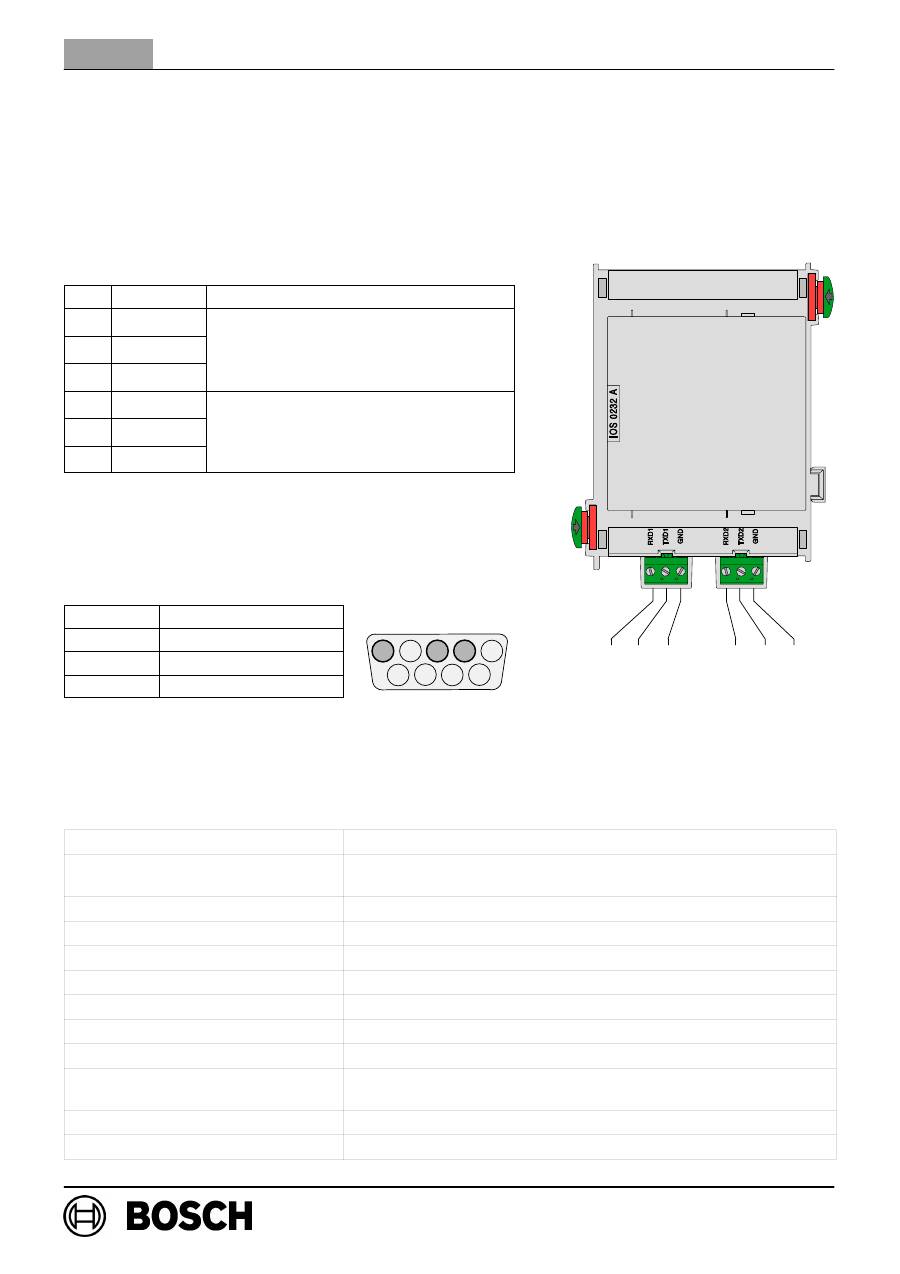

Bosch IOS 0232 A RS232 Communication Module: Français 4.998.137.267 Description de produit IOS 0232 A

Français 4.998.137.267  Description de produit IOS 0232 A

11 / 32

ST−FIR / PRM1/deh

610−4.998.153.975 / A2

Description fonctionnelle

d Le module de communication RS232 fournit deux interfaces RS232 indépendantes permettant de connecter une imprimante et/ou un ordinateur portable.

Câblage

N°

Marquage

Connexion

15

RXD1

16

TXD1

Interface RS232 1

17

GND

20

RXD2

21

TXD2

Interface RS232 2

22

GND

Affectation des broches de la fiche à 9 broches DSUB

N° broche

Connexion

2

TxD0

3

RxD0

5

GND

Caractéristiques techniques

Tension d’entrée (min. − max.)

20 − 30 V c.c.

Consommation de courant

maximale

2,6 mA

Longueur maximale des lignes

3 m (3,28 yards) à chaque interface

Classe de sécurité

II conformément à CEI 60950 / EN 60950

Protection EMI / CEM

EN 50081−1 / FCC partie 15

Classe de protection

IP 30 conformément à CEI 60529

Température de fonctionnement

−5

_

C . . . 50

_

C     (23

_

F . . . 122

_

F)

Température de stockage

−20

_

C . . . 60

_

C     (−4

_

F . . . 140

_

F)

Taux d’humidité relative admissible

max. 95 %  sans condensation

Matière et couleur du boîtier

Plastique ABS Polylac PA−766 (UL94 V−0),

anthracite semi−brillant, RAL 7016

Dimensions (H x l x P)

env. 127 x 96 x 60 mm  (5,0 x 3,8 x 2,4 pouces)

Poids

env. 180 g  (6,3 onces)

15 16 17

20 21 22

5

4

3

2

1

9

8

7

6
