1 619 929 K24 | (28.3.12)

Bosch Power Tools

D4 D3 D2 D1 C

PPS 7S

PTS 10

OBJ_BUCH-1563-002.book Page 8 Wednesday, March 28, 2012 1:05 PM

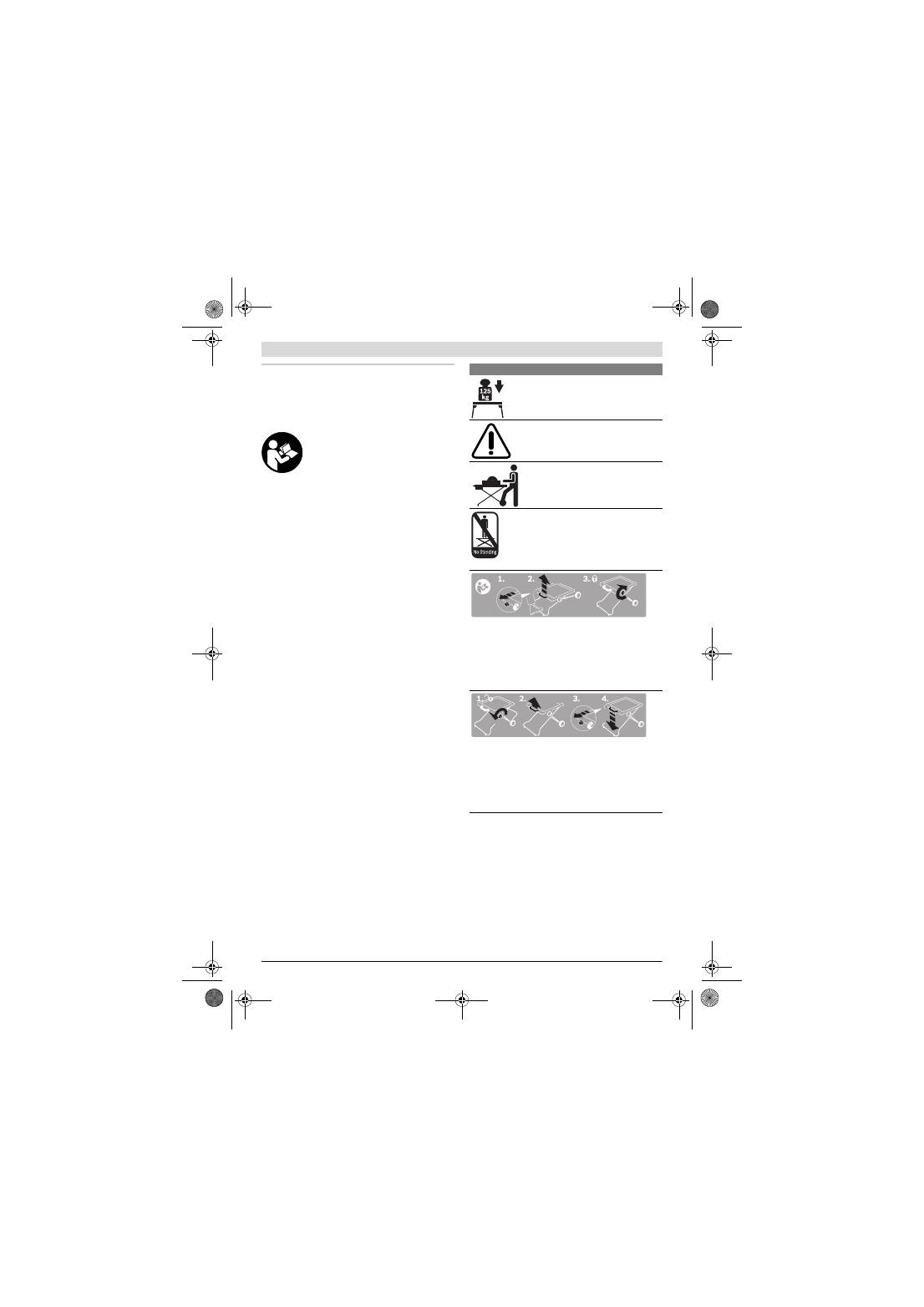

Deutsch |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Lesen Sie alle dem Arbeitstisch oder dem zu

montierenden Elektrowerkzeug beigefüg-

ten Warnhinweise und Anweisungen.

Ver-

säumnisse bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen.

Sicherheitshinweise für Arbeitstische

Ziehen Sie den Stecker aus der Steckdose und/oder

entnehmen Sie den Akku vom Elektrowerkzeug, bevor

Sie Geräteeinstellungen vornehmen oder Zubehörteile

wechseln.

Unbeabsichtigter Start von Elektrowerkzeugen

ist die Ursache einiger Unfälle.

Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das

Elektrowerkzeug montieren.

Einwandfreier Aufbau ist

wichtig, um das Risiko eines Zusammenbrechens zu ver-

hindern.

Befestigen Sie das Elektrowerkzeug sicher am Arbeits-

tisch, bevor Sie es benutzen.

Ein Verrutschen des Elek-

trowerkzeugs auf dem Arbeitstisch kann zum Verlust der

Kontrolle führen.

Stellen Sie den Arbeitstisch auf eine feste, ebene und

waagerechte Fläche.

Wenn der Arbeitstisch verrutschen

oder wackeln kann, können das Elektrowerkzeug oder das

Werkstück nicht gleichmäßig und sicher geführt werden.

Überlasten Sie den Arbeitstisch nicht und verwenden

Sie diesen nicht als Leiter oder Gerüst.

Überlastung

oder Stehen auf dem Arbeitstisch kann dazu führen, dass

sich der Schwerpunkt des Arbeitstischs nach oben verla-

gert und dieser umkippt.

Achten Sie darauf, dass beim Transport und beim Ar-

beiten sämtliche Schrauben und Verbindungselemen-

te fest angezogen sind.

Lockere Verbindungen können

zu Instabilitäten und ungenauen Sägevorgängen führen.

Montieren und demontieren Sie das Elektrowerkzeug

nur, wenn es in Transportstellung ist (Hinweise zur

Transportstellung siehe auch Betriebsanleitung des je-

weiligen Elektrowerkzeugs).

Das Elektrowerkzeug kann

sonst einen so ungünstigen Schwerpunkt haben, dass Sie

es nicht sicher halten können.

Stellen Sie sicher, dass lange und schwere Werkstücke

den Arbeitstisch nicht aus dem Gleichgewicht bringen.

Lange und schwere Werkstücke müssen am freien Ende

unterlegt oder abgestützt werden (z.B. mit Hilfe der Rol-

lenauflage PTA 1000 von Bosch).

Bringen Sie beim Aufstellen oder Zusammenlegen des

Arbeitstisches ihre Finger nicht in die Nähe der Gelenk-

punkte.

Die Finger könnten eingequetscht werden.

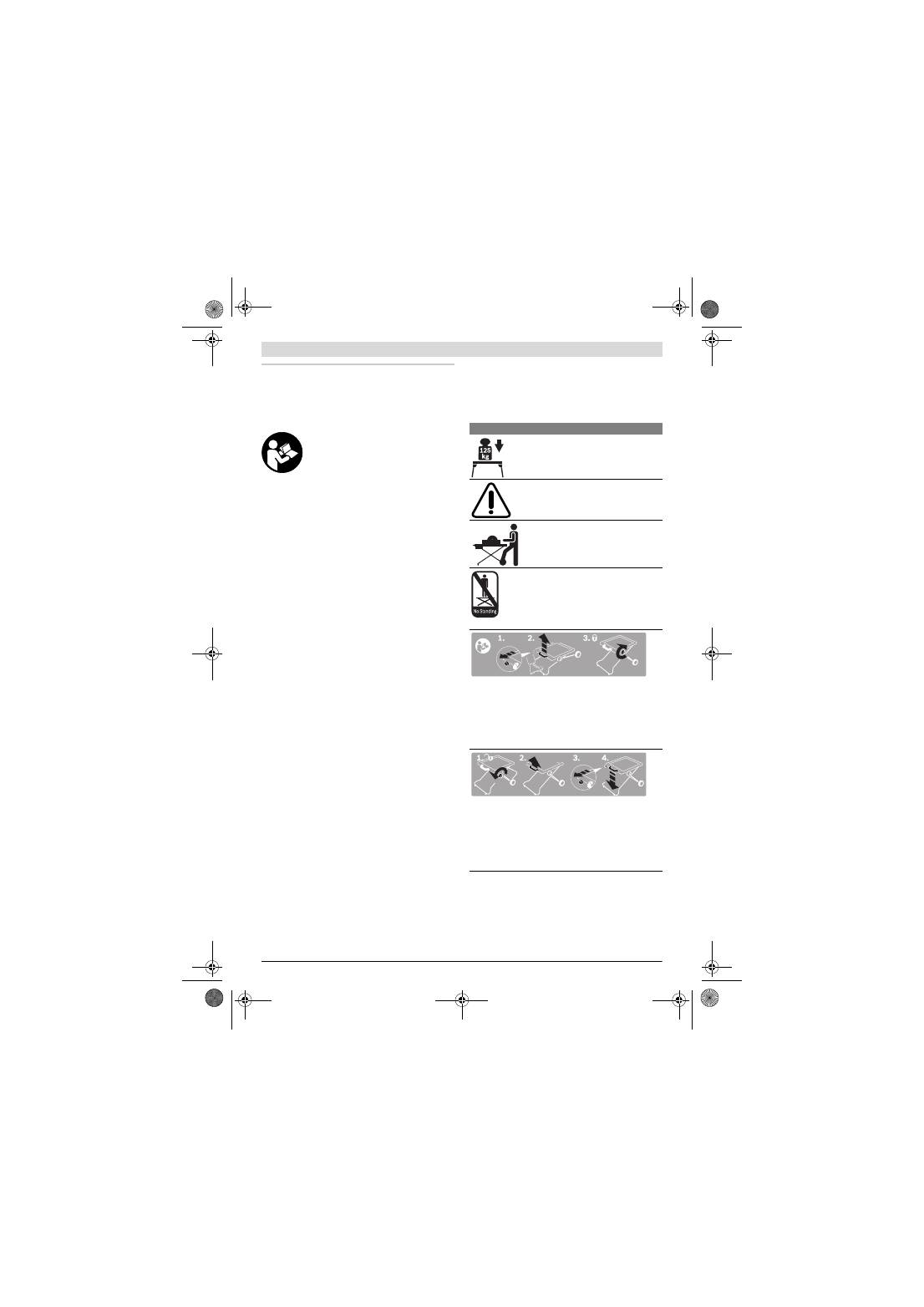

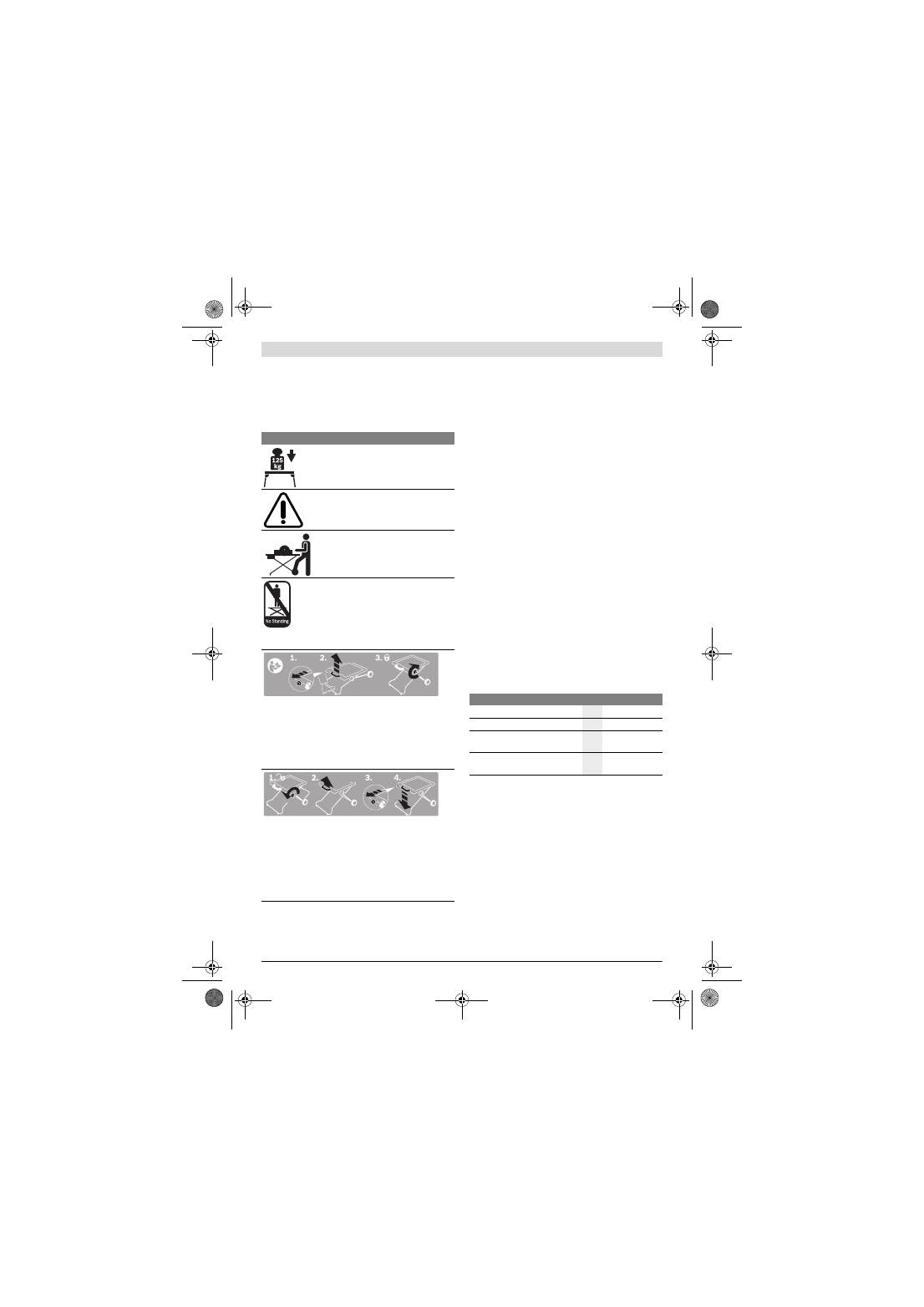

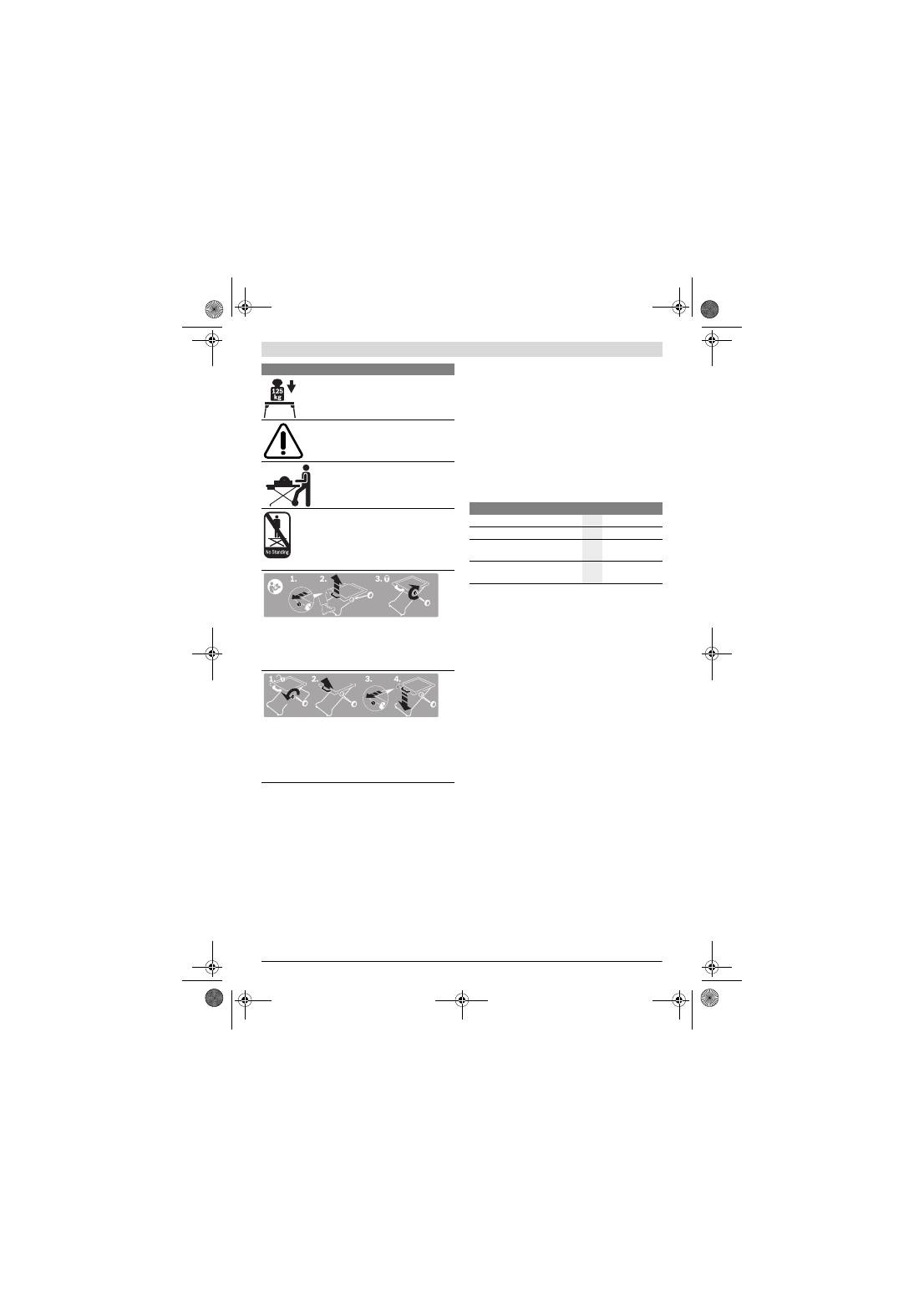

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres

Arbeitstisches von Bedeutung sein. Prägen Sie sich bitte die

Symbole und ihre Bedeutung ein. Die richtige Interpretation

der Symbole hilft Ihnen, den Arbeitstisch besser und sicherer

zu gebrauchen.

Symbol

Bedeutung

Die maximale Tragfähigkeit (Elektrowerk-

zeug + Werkstück) des Arbeitstisches be-

trägt 125 kg.

Montieren Sie das Elektrowerkzeug nur so

wie im jeweiligen Bild dargestellt.

(siehe Bilder B1–B2)

Beachten Sie die Bedienposition. Stellen

Sie sich zum Arbeiten immer auf die Seite

der Räder. (siehe Bild C)

Überlasten Sie den Arbeitstisch

nicht und verwenden Sie diesen

nicht als Leiter oder Gerüst.

Überlas-

tung oder Stehen auf dem Arbeitstisch

kann dazu führen, dass sich der

Schwerpunkt des Arbeitstischs nach

oben verlagert und dieser umkippt.

Zeigt die einzelnen Schritte zum Aufstellen des Arbeitsti-

sches.

Entriegelungsknopf ziehen

Fuß auf den Transportgriff stellen und Handgriff nach

oben ziehen

Arretierknauf fest anziehen

Zeigt die einzelnen Schritte zum Zusammenlegen des Ar-

beitstisches.

Arretierknauf lösen

Handgriff leicht nach oben ziehen

Entriegelungsknopf ziehen

Arbeitstisch am Handgriff langsam nach unten führen

OBJ_BUCH-1563-002.book Page 9 Wednesday, March 28, 2012 1:05 PM

| Deutsch

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Der Arbeitstisch ist bestimmt, folgende Stationärsägen von

Bosch aufzunehmen (Stand 2012.02):

Zusammen mit dem Elektrowerkzeug ist der Arbeitstisch be-

stimmt zum Ablängen von Brettern und Profilen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Arbeitstisches auf den Grafiksei-

ten.

Handgriff

Ver-/Entriegelungsknopf

Querstreben

Aufnahmeadapter

Arretierknauf

Abstellbügel

Transporträder

Transportgriff

Befestigungsset Elektrowerkzeug

Sperrbolzen des Abstellbügels

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-

dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse-

rem Zubehörprogramm.

Technische Daten

Montage

Lieferumfang

Prüfen Sie vor der Montage des Arbeitstisches, ob alle unten

aufgeführten Teile mitgeliefert wurden:

– Arbeitstisch PTA 2000

– Befestigungsset

bestehend aus:

Sechskantschraube M8 x 45 (3 Stück),

Sechskantschraube M8 x 55 (1 Stück/PPS 7 S),

Sechskantschraube M8 x 35 (1 Stück/PTS 10),

Unterlegscheiben (4 Stück),

Sperrzahnmuttern M8 (4 Stück)

Zusätzlich zum Lieferumfang benötigte Werkzeuge:

– Schraubenschlüssel (13 mm) (2 Stück)

– Innensechskantschlüssel (5 mm)

Arbeitstisch vorbereiten

Arbeitstisch aufstellen (siehe Bild A)

Vor dem Befestigen des Elektrowerkzeugs müssen Sie den Ar-

beitstisch aufstellen.

– Legen Sie den Arbeitstisch mit den Beinen nach unten auf

den Boden.

– Lösen Sie bei Bedarf den Arretierknauf

– Stellen Sie einen Fuß auf den Transportgriff

, entriegeln

Sie den Ver-/Entriegelungsknopf

und ziehen Sie den

Handgriff

solange nach oben bis die Sperrbolzen einras-

ten.

– Ziehen Sie den Arretierknauf

fest an.

Elektrowerkzeug befestigen

(PPS 7S: siehe Bild B1)

(PTS 10: siehe Bild B2)

Montieren Sie das Elektrowerkzeug so auf dem Arbeitstisch,

dass sich die Bedienelemente des Elektrowerkzeugs ober-

halb der Räder befinden.

– Bringen Sie das Elektrowerkzeug in die Transportstellung.

Hinweise zur Transportstellung finden Sie in der Be-

triebsanleitung des jeweiligen Elektrowerkzeugs.

– Drehen und schieben Sie die Aufnahmeadapter

wie im

Bild gezeigt in die für das jeweilige Elektrowerkzeug pas-

sende Position (PPS 7: Markierungen 2; PTS 10: Markie-

rungen 1).

– Positionieren Sie das Elektrowerkzeug so auf den Aufnah-

meadaptern, dass die Montagebohrungen am Elektro-

werkzeug mit den Langlöchern des Aufnahmeadapters zur

Deckung gebracht werden.

– Verschrauben Sie die Aufnahmeadapter und das Elektro-

werkzeug mit den Sechskantschrauben, Unterlegscheiben

und Sperrzahnmuttern aus dem Befestigungsset

Betrieb

Arbeitshinweise

Stellen Sie sicher, dass vor dem Arbeiten der Arretierknauf

immer fest angezogen ist.

Überlasten Sie den Arbeitstisch nicht. Beachten Sie immer

die maximale Tragfähigkeit des Arbeitstischs.

Halten Sie das Werkstück immer gut fest, besonders den län-

geren, schwereren Abschnitt. Nach dem Durchtrennen des

Werkstücks kann sich der Schwerpunkt so ungünstig verla-

gern, dass die Werkstück-Abschnitte kippen.

Stützen Sie lange und schwere Werkstücke am freien Ende

ab, z. B. mit Hilfe der Rollenauflage PTA 1000 von Bosch.

Abstellbügel

Mit Hilfe des Abstellbügels

können Sie den Arbeitstisch mit

darauf montierem Elektrowerkzeug platzsparend aufrecht

abstellen. Idealerweise stellen Sie den Arbeitstisch mit dem

Elektrowerkzeug gegen eine Wand, um ein Kippen zu verhin-

dern.

– Drücken Sie die Sperrbolzen

des Abstellbügels nach in-

nen und klappen Sie den Abstellbügel

ganz nach innen

bis die Sperrbolzen wieder einrasten.

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Arbeitstisch

PTA 2000

Sachnummer

3 603 M05 300

Höhe Arbeitstisch

595

max. Tragfähigkeit (Elektrowerk-

zeug + Werkstück)

125

Gewicht entsprechend

EPTA-Procedure 01/2003

OBJ_BUCH-1563-002.book Page 10 Wednesday, March 28, 2012 1:05 PM

English |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Transport (siehe Bilder D1

–

D4)

Zum Transport müssen Sie den Arbeitstisch zusammenlegen.

– Drücken Sie die Sperrbolzen

des Abstellbügels nach in-

nen und klappen Sie den Abstellbügel

ganz nach außen

bis die Sperrbolzen wieder einrasten.

– Lösen Sie den Arretierknauf

– Stellen Sie einen Fuß auf den Transportgriff

und ziehen

Sie den Handgriff

leicht nach oben, um die Sperrbolzen

zu entlasten.

– Ziehen Sie den Verriegelungsknopf

ganz nach außen und

führen Sie den Arbeitstisch am Handgriff langsam nach un-

ten.

– Ziehen Sie den Arretierknauf

fest an.

– Heben Sie den Arbeitstisch am Transportgriff

an.

Wartung und Service

Wartung

Sollte der Arbeitstisch trotz sorgfältiger Herstellungs- und

Prüfverfahren einmal ausfallen, ist die Reparatur von einer au-

torisierten Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Arbeitstisches an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen

zu Kauf, Anwendung und Einstellung von Produkten und Zu-

behören.

www.bosch-do-it.de,

das Internetportal für Heimwerker und

Gartenfreunde.

www.dha.de,

das komplette Service-Angebot der Deutschen

Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

funknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Arbeitstisch, Zubehör und Verpackungen sollen einer um-

weltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Safety Rules

Read all warning notes and instructions en-

closed with the saw stand and the power tool

to be mounted.

Failure to follow the warnings

and instructions may result in electric shock,

fire and/or serious injury.

Safety Warnings for Saw Stands

Pull the plug from the mains receptacle and/or remove

the battery from the power tool before making adjust-

ments on the tool or changing tool accessories.

Unin-

tentional switching on of the power tool is the cause of

many accidents.

Assemble the saw stand in the proper manner before

mounting the power tool.

Proper assembly is important

to prevent the risk of a collapse of the saw stand.

Attach the power tool securely to the saw stand before

using it.

Slipping off of the power tool on the saw stand

can lead to loss of control.

Place the saw stand on a firm, level and horizontal sur-

face.

If the saw stand can slip off or wobbles, the power

tool or the workpiece cannot be uniformly and securely

guided.

Do not overload the saw stand and do not use it as a lad-

der or scaffolding.

Overloading or standing on the saw

stand can lead to the upward shifting of the centre of grav-

ity of the stand and its tipping over.

When working or transporting, take care that all bolts

and connecting elements are firmly tightened.

Loose

connections can lead to instability and inexact sawing.

OBJ_BUCH-1563-002.book Page 11 Wednesday, March 28, 2012 1:05 PM

| English

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Mount and dismount the power tool only when it is in

the transport position (for instructions on the trans-

port position, also see the operating instructions of the

respective power tool).

Otherwise, the power tool can

have such an unfavourable centre of gravity that it cannot

be held securely.

Ensure that long and heavy workpieces do not affect

the equilibrium of the saw stand.

Long and heavy work-

pieces must be supported at the free end (e. g., with the

Bosch PTA 1000 roller stand).

Keep your fingers clear of the hinge points while set-

ting up or folding together the saw stand.

Danger of fin-

gers being crushed or contused.

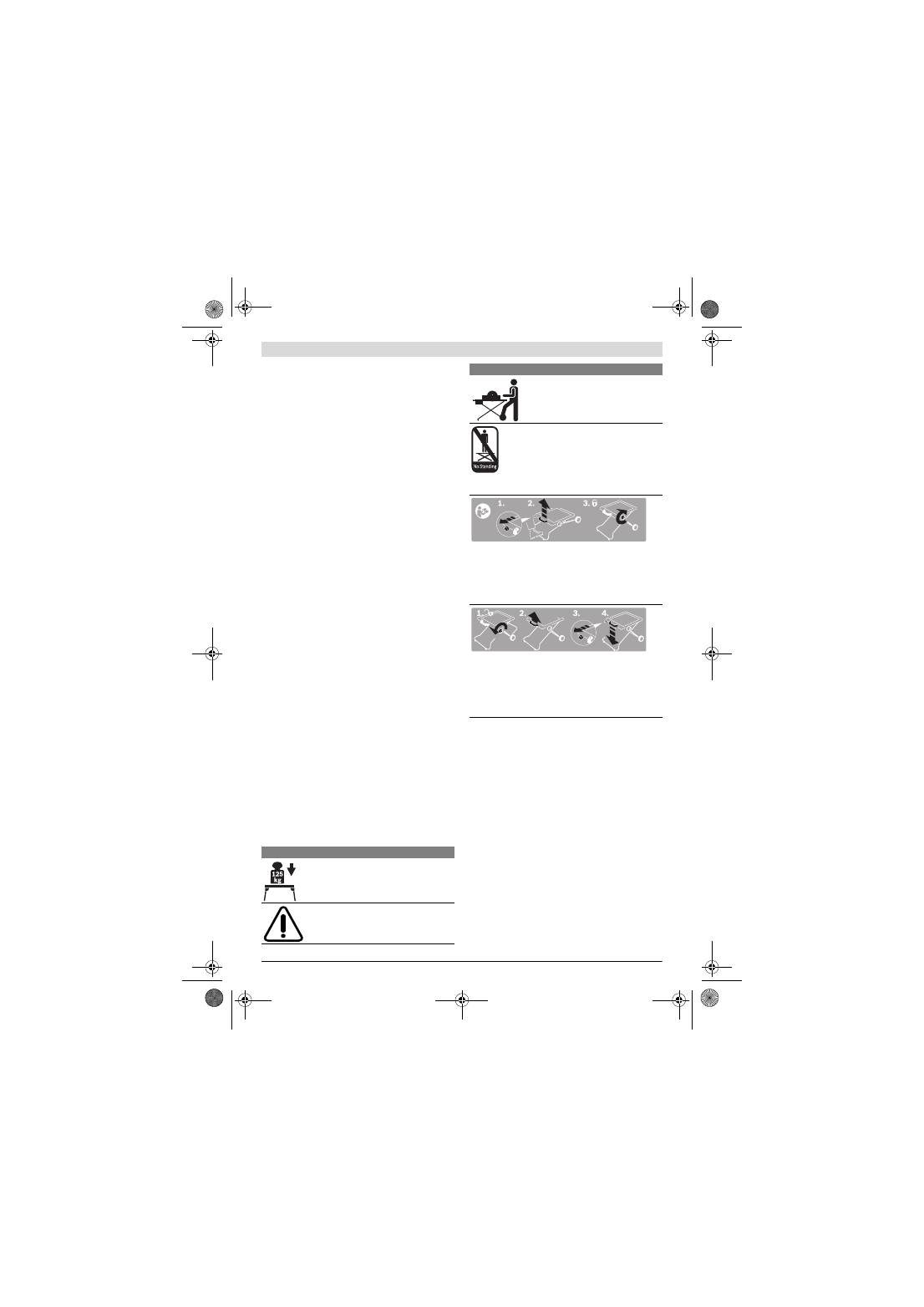

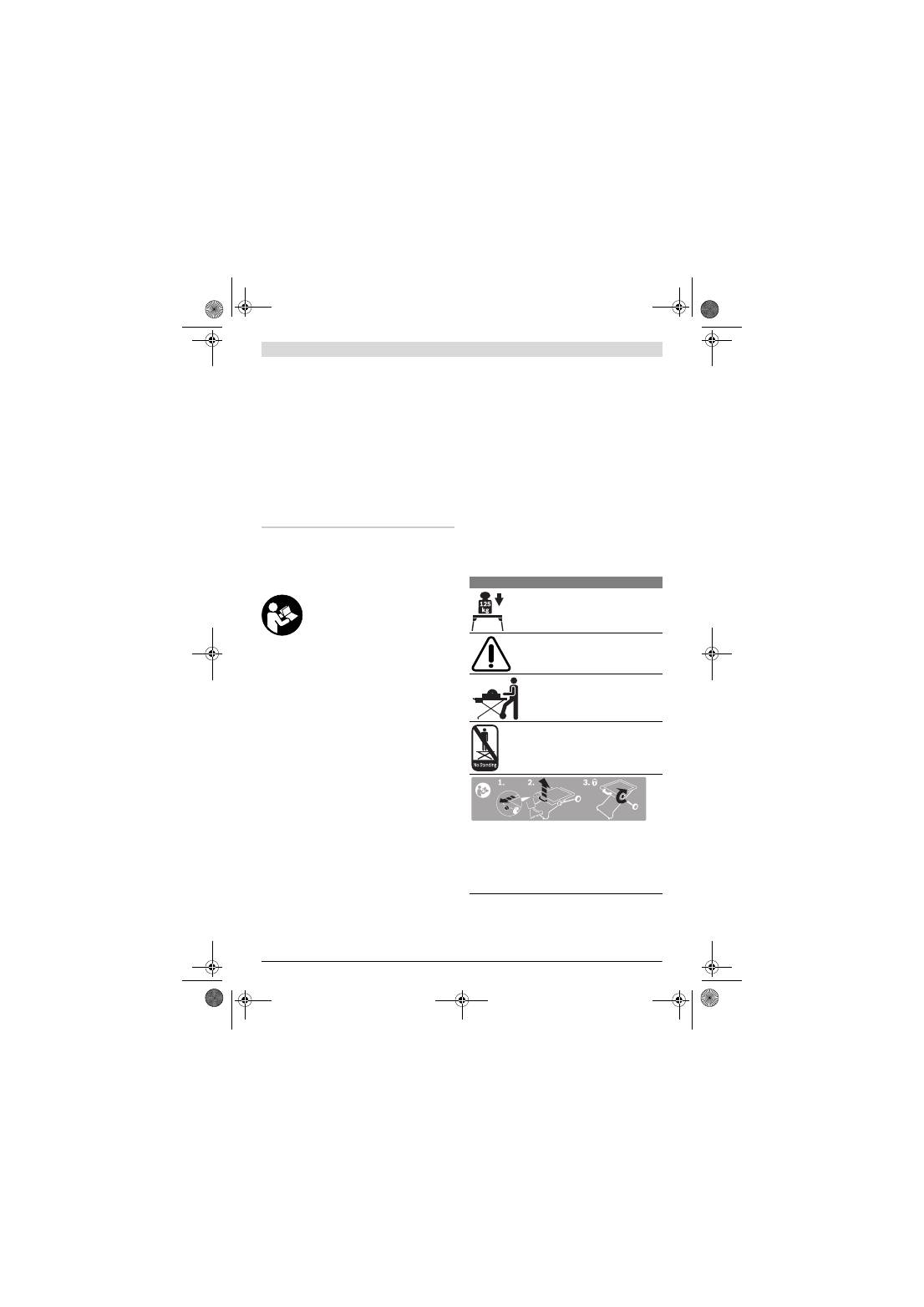

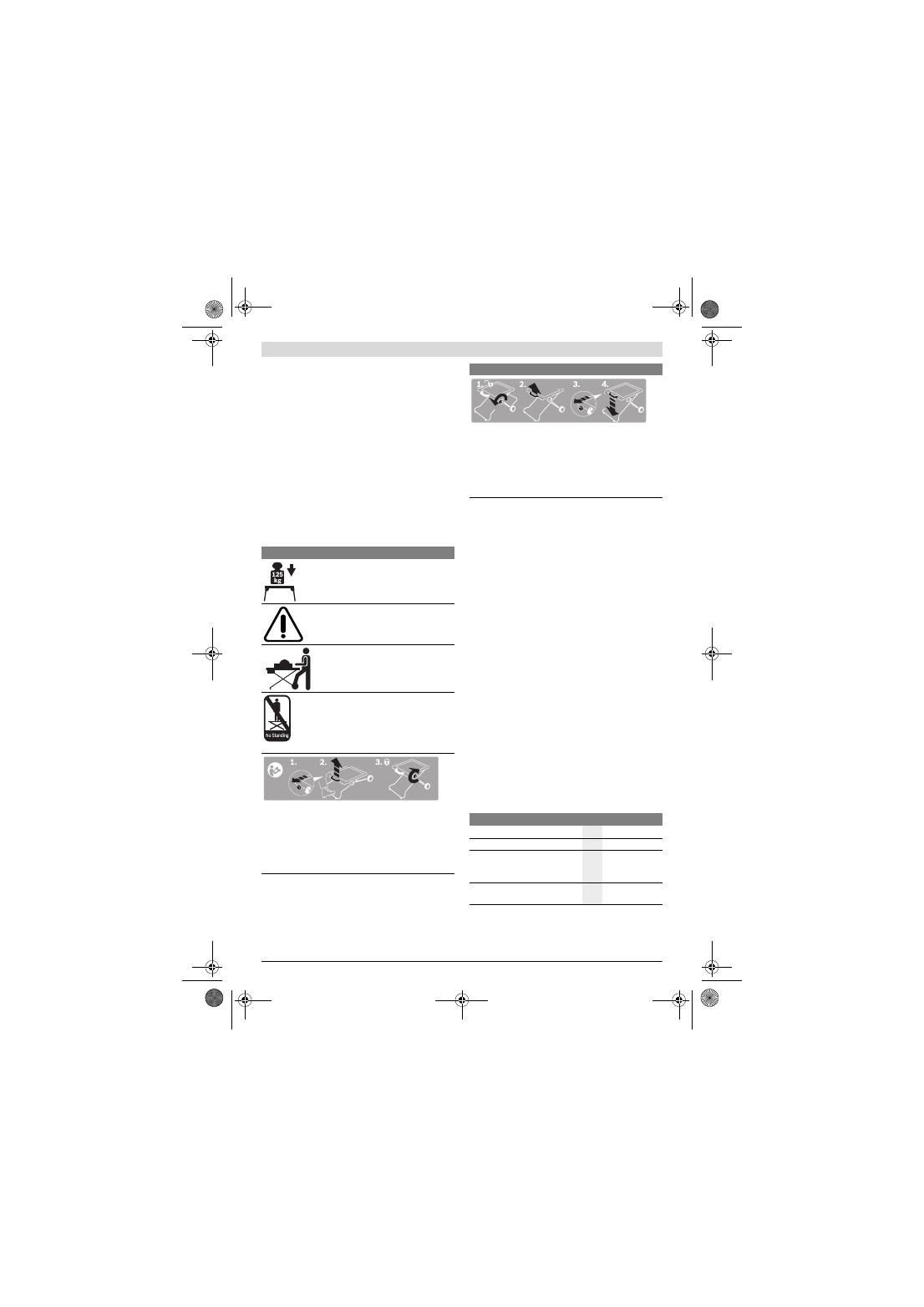

Symbols

The following symbols can be important for the operation of

your saw stand. Please memorise the symbols and their

meanings. The correct interpretation of the symbols helps

you operate the saw stand better and more secure.

Product Description and

Specifications

Intended Use

The saw stand is intended to accommodate the following sta-

tionary saws from Bosch (as of 2012.02):

Together with the power tool, the saw stand is intended for

the cutting to length of boards and profiles.

Product Features

The numbering of the product features refers to the illustra-

tion of the saw stand on the graphics pages.

Handle

Lock/release button

Cross brace

Retaining adapter

Locking knob

Resting bar

Transport wheels

Transport handle

Fastening kit, power tool

Limit bolt of the resting bar

Accessories shown or described are not part of the standard deliv-

ery scope of the product. A complete overview of accessories can

be found in our accessories program.

Technical Data

Symbol

Meaning

The maximum carrying capacity (power

tool + workpiece) of the saw stand is

125 kg.

Mount the power tool only as shown in the

corresponding figure.

(see figures B1–B2)

Observe the operating position. When

working, always position yourself on the

side of the wheels. (see figure C)

Do not overload the saw stand and

do not use it as a ladder or scaffold-

ing.

Overloading or standing on the

saw stand can lead to the upward shift-

ing of the centre of gravity of the stand

and its tipping over.

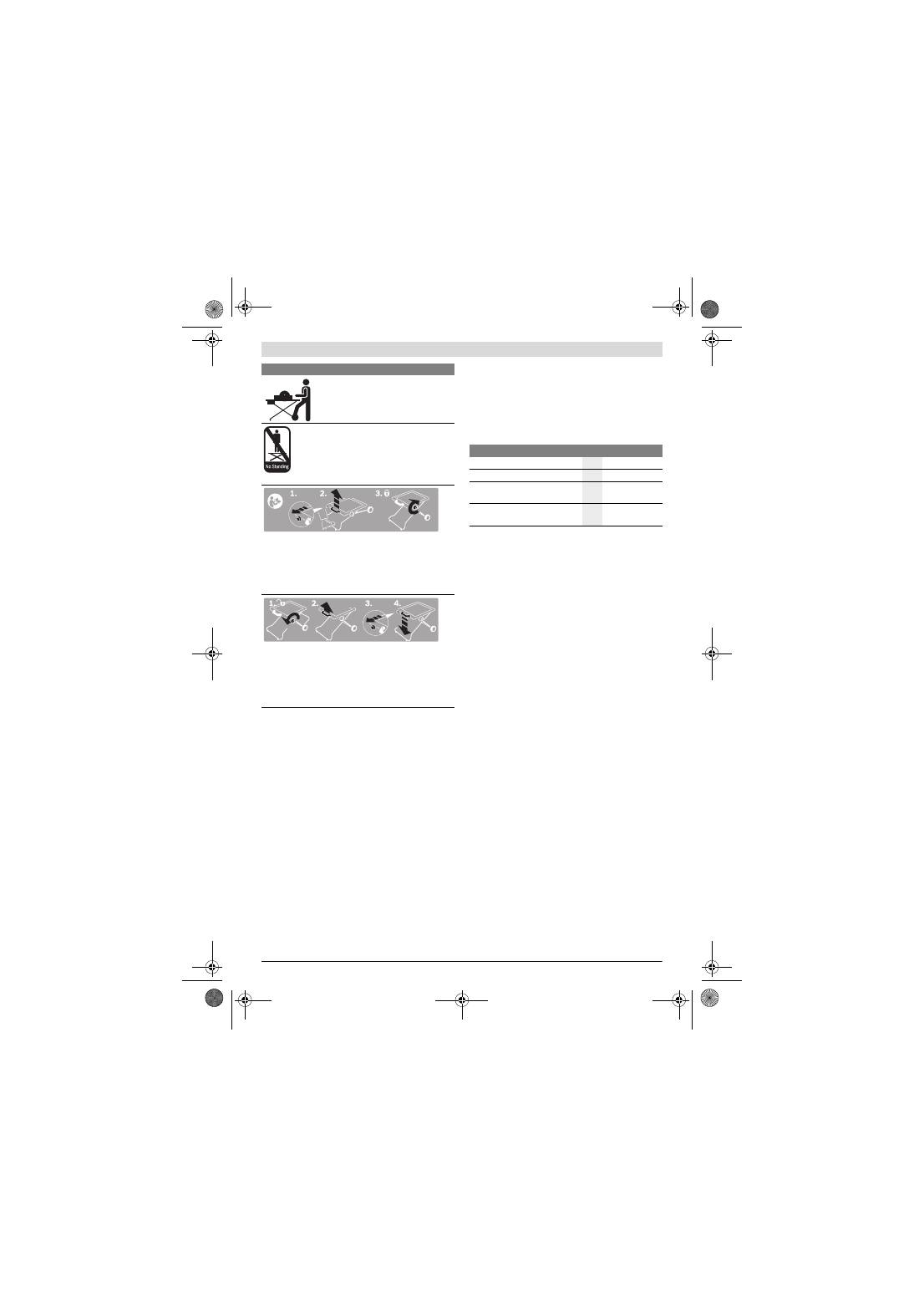

Indicates the individual steps for setting up the saw stand.

Pull the release button

Step on the transport handle and pull the handle upward

Firmly tighten the locking knob

Indicates the individual steps for folding the saw stand to-

gether.

Loosen the locking knob

Pull the handle upward a little

Pull the release button

Slowly lower the saw stand by the handle

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Saw stand

PTA 2000

Article number

3 603 M05 300

Height of saw stand

595

Max. carrying capacity

(power tool + workpiece)

125

Weight according to

EPTA-Procedure 01/2003

Symbol

Meaning

OBJ_BUCH-1563-002.book Page 12 Wednesday, March 28, 2012 1:05 PM

English |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Assembly

Delivery Scope

Before assembling the saw stand, check if all parts listed be-

low are provided:

– Saw stand PTA 2000

– Fastening kit

consisting of:

Hexagon bolt M8 x 45 (3 pce.),

Hexagon bolt M8 x 55 (1 pce./PPS 7 S),

Hexagon bolt M8 x 35 (1 pce./PTS 10),

Washers (4 pce.),

Self-locking nuts with serrated bearing, M8 (4 pce.)

Additionally required tools (not in delivery scope):

– Open-end spanner (13 mm) (2 pce.)

– Allen key (5 mm)

Preparing the Saw Stand

Setting Up the Saw Stand (see figure A)

Set up the saw stand first before fastening the power tool.

– Lay the saw stand on the floor (legs facing downward).

– Loosen the locking knob

, if required.

– Position one foot on the transport handle

, release the

lock/release button

and pull handle

upward until the

limit bolt engages.

– Tighten the locking knob

again.

Fastening the Power Tool

(PPS 7S: see figure B1)

(PTS 10: see figure B2)

Mount the power tool onto the saw stand in such a manner

that the power tool's operating elements are located above

the wheels.

– Position the power tool in the transport position. Notes on

the transport position are given in the operating instruc-

tions of the respective power tool.

– Turn and move the retaining adapters

as shown in the fig-

ure to the matching position for the corresponding power

tool (PPS 7: marks 2; PTS 10: marks 1).

– Position the power tool on the retaining adapters in such a

manner that the mounting holes on the power tool are

brought into alignment with the slots of the retaining

adapters.

– Screw the retaining adapters and the power tool together

with the hexagon bolts, washers and self-locking nuts from

the fastening kit

Operation

Working Advice

Before working, always make sure that the locking knob

firmly tightened.

Do not overload the saw stand. Always observe the maximum

carrying capacity of the saw stand.

Always hold the workpiece firmly, especially the longer and

more heavy section. After cutting through the workpiece, the

centre of gravity may become dislocated in such an unfavour-

able manner that the workpiece sections tip over.

Support long and heavy workpieces at the free end (e.g., with

the Bosch PTA 1000 roller stand).

Resting Bar

The resting bar

enables upright and place-saving storage of

the saw stand with a power tool mounted. Ideally, the saw

stand with the mounted power tool is set against a wall, in or-

der to prevent it from tipping over.

– Press the limit bolts

of the resting bar in and fold the

resting bar

completely inward until the limit bolts engage

again.

Transport (see figures D1

–

D4)

The saw stand must be folded together for transport.

– Press the limit bolts

of the resting bar in and fold the

resting bar

completely outward until the limit bolts en-

gage again.

– Loosen locking knob

– Position one foot on the foot lever

and pull the handle

slightly upward in order to relieve the limit bolts.

– Pull lock button

completely outward and slowly guide the

saw stand down by the handle.

– Tighten the locking knob

again.

– Grasp and raise the saw stand by the transport handle

Maintenance and Service

Maintenance

If the saw stand should fail despite the care taken in manufac-

ture and testing, repair should be carried out by an authorised

customer services agent for Bosch power tools.

In all correspondence and spare parts orders, please always

include the 10-digit article number given on the type plate of

the saw stand.

After-sales Service and Customer Assistance

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Our customer service representatives can answer your ques-

tions concerning possible applications and adjustment of

products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

OBJ_BUCH-1563-002.book Page 13 Wednesday, March 28, 2012 1:05 PM

| Français

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The saw stand, accessories and packaging should be sorted

for environmental-friendly recycling.

Subject to change without notice.

Français

Avertissements de sécurité

Indications générales de sécurité

Lisez tous les avertissements et instructions

joints à la table de travail ou à l’outil électro-

portatif à assembler.

Ne pas suivre les avertis-

sements et instructions peut provoquer un

choc électrique, un incendie et/ou une blessu-

re sérieuse.

Instructions de sécurité pour tables de travail

Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil.

Une mise en route involontaire d’outils électropor-

tatifs est une cause courante d’accident.

Montez correctement la table de travail avant de mon-

ter l’outil électroportatif.

Un montage exact est impor-

tant pour éviter le risque que la table ne s’écroule.

Fixez l’outil électroportatif fermement sur la table de

découpe avant de l’utiliser.

Un outil électroportatif qui se

déplace sur la table de travail peut entraîner une perte de

contrôle.

Montez la table de travail sur une surface solide, plane

et horizontale.

Si la table de travail peut se déplacer ou

basculer, il n’est pas possible de guider l’outil électroporta-

tif ou la pièce de façon uniforme et en toute sécurité.

Ne surchargez pas la table de travail et ne l’utilisez pas

en tant qu’échelle ou échafaudage.

Le fait de surcharger

la table de travail ou de se placer dessus peut avoir pour

conséquence que le centre de gravité de la table de travail

se déplace vers le haut et qu’elle se renverse.

Veillez à ce que tous les vis et éléments d’assemblage

soient bien serrés lors du transport et lors du travail.

Des raccords desserrés peuvent entraîner des instabilités

et des opérations imprécises de sciage.

Ne montez et démontez l’outil électroportatif que lors-

qu’il se trouve en position de transport (pour les indica-

tions concernant la position de transport, voir égale-

ment les instructions d’utilisation de l’outil

électroportatif respectif).

Sinon, le centre de gravité de

l’outil électroportatif peut être défavorable de sorte que

vous ne puissiez pas le tenir en toute sécurité.

Assurez-vous que les pièces longues et lourdes ne dé-

séquilibrent pas la table de travail.

Les extrémités libres

des pièces longues et lourdes doivent être soutenues

(par ex. à l’aide du support à roulements Bosch

PTA 1000).

Tenez toujours vos doigts à l’écart des points d’articu-

lation lorsque vous repliez ou dépliez la table de travail.

Vous pourriez vous coincer les doigts.

OBJ_BUCH-1563-002.book Page 14 Wednesday, March 28, 2012 1:05 PM

Français |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Symboles

Les symboles suivants peuvent être importants pour l’utilisa-

tion de votre table de travail. Veuillez mémoriser ces symbo-

les et leurs significations. L’interprétation correcte des sym-

boles vous permettra de mieux utiliser votre table de travail et

en toute sécurité.

Description et performances du

produit

Utilisation conforme

La table de travail est conçue pour intégrer les scies station-

naires suivantes de Bosch (version 2012.02) :

Avec l’outil électroportatif, la table de travail est conçue pour

le découpage de planches et de profilés.

Eléments de l’appareil

La numérotation des éléments se réfère à la représentation de

la table de travail sur les pages graphiques.

Poignée

Bouton de verrouillage/déverrouillage

Traverses

Eléments de fixation ajustables

Bouton de blocage

Etrier

Roues de transport

Poignée de transport

Set de montage de l’outil électroportatif

Boulon de blocage de l’étrier

Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture. Vous trouverez les accessoires complets dans notre

programme d’accessoires.

Caractéristiques techniques

Montage

Accessoires fournis

Avant le montage de la table de travail, vérifiez si toutes les

pièces indiquées ci-dessous ont été fournies :

– Table de travail PTA 2000

– Set de montage

, comprenant :

boulon à tête hexagonale M8 x 45 (3),

boulon à tête hexagonale M8 x 55 (1/PPS 7 S),

boulon à tête hexagonale M8 x 35 (1/PTS 10),

rondelles (4),

écrous auto-bloquant M8 (4)

D’autres outils nécessaires, pas fournis avec l’appareil :

– Clé (13 mm) (2 pièces)

– Clé mâle pour vis à six pans creux (5 mm)

Symbole

Signification

La capacité de charge maximale (outil

électroportatif + pièce) de la table de tra-

vail est de 125 kg.

Montez toujours l’outil électroportatif

conformément à l’illustration correspon-

dante. (voir figures B1–B2)

Tenez compte de la position de travail. Po-

sitionnez-vous toujours du côté des

roues. (voir figure C)

Ne surchargez pas la table de travail

et ne l’utilisez pas en tant qu’échelle

ou échafaudage.

Le fait de surcharger

la table de travail ou de se placer des-

sus peut avoir pour conséquence que

le centre de gravité de la table de tra-

vail se déplace vers le haut et qu’elle se

renverse.

Indique les différentes étapes pour déplier la table de travail.

Tirer le bouton de déverrouillage

Poser le pied sur la poignée de transport et tirer la poignée

vers le haut

Resserrer fermement le bouton de blocage

Indique les différentes étapes pour replier la table de travail.

Desserrer le bouton de blocage

Tirer légèrement la poignée vers le haut

Tirer le bouton de déverrouillage

Pousser lentement la table de travail vers le bas en la te-

nant par la poignée

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Table de travail

PTA 2000

N° d’article

3 603 M05 300

Hauteur de la table de travail

595

Capacité de charge max.

(outil électroportatif + pièce)

125

Poids suivant EPTA-Procedure

01/2003

OBJ_BUCH-1563-002.book Page 15 Wednesday, March 28, 2012 1:05 PM

| Français

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Préparation de la table de travail

Installer la table de travail (voir figure A)

Montez la table de travail avant d’y fixer l’outil électroportatif.

– Posez la table de travail sur le sol, les pieds vers le bas.

– Si nécessaire, desserrez le bouton de blocage

– Posez un pied sur la poignée de transport

, déverrouillez

le bouton de verrouillage/déverrouillage

et tirez la poi-

gnée

vers le haut jusqu’à ce que les boulons de blocage

s’encliquettent.

– Serrez fermement le bouton de blocage

Montage de l’outil électroportatif

(PPS 7S : voir figure B1)

(PTS 10 : voir figure B2)

Montez l’outil électroportatif sur la table de travail de manière

à ce que les éléments de commande de l’outil électroportatif

soient au-dessus des roues.

– Mettez l’outil électroportatif en position de transport.Vous

trouverez des indications pour la position de transport

dans les instructions d’utilisation de l’outil électroportatif

respectif.

– Faites pivoter et ajuster les éléments de fixation

confor-

mément aux indications sur l’illustration pour les mettre

dans la position appropriée à l’outil électroportatif corres-

pondant (PPS 7 : marquages 2 ; PTS 10 : marquages 1).

– Positionnez l’outil électroportatif sur les éléments de fixa-

tion ajustables de sorte à faire coïncider les alésages de

fixation de l’outil électroportatif avec les trous oblongs de

l’élément de fixation.

– Vissez les éléments de fixation et l’outil électroportatif

avec les vis à tête hexagonale, les rondelles et les écrous

auto-bloquant du set de fixation

Fonctionnement

Instructions d’utilisation

Assurez-vous avant l’utilisation de la machine que le bouton

de blocage

est bien serré.

Ne surchargez pas la table de travail. Respectez toujours la ca-

pacité de charge maximale de la table de travail.

Tenez toujours fermement la pièce, surtout la partie plus lon-

gue, en l’occurrence la plus lourde. Une fois la pièce décou-

pée, le centre de gravité peut se déplacer défavorablement et

faire basculer les différentes parties de la pièce à travailler.

Soutenez les extrémités libres des pièces longues et lourdes,

par ex. à l’aide du support à roulements PTS 1000 de Bosch.

Etrier

L’étrier

vous permet de ranger la table de travail verticale-

ment avec l’outil électroportatif monté de manière peu en-

combrante. Placez de préférence la table de travail avec l’outil

électroportatif contre un mur pour éviter tout basculement.

– Poussez les boulons de blocage

de l’étrier vers l’inté-

rieur et repliez l’étrier

complètement vers l’intérieur jus-

qu’à ce que les boulons de blocage s’encliquettent à nou-

veau.

Transport (voir figure D1

—

D4)

Pour le transport vous devez plier la table de travail.

– Poussez les boulons de blocage

de l’étrier vers l’inté-

rieur et repliez l’étrier

complètement vers l’intérieur jus-

qu’à ce que les boulons de blocage s’encliquettent à nou-

veau.

– Desserrez le bouton de blocage

– Posez un pied sur la poignée de transport

et tirez légère-

ment la poignée

vers le haut pour délester les boulons de

blocage.

– Tirez le bouton de verrouillage

complètement vers l’exté-

rieur et poussez la table de travail lentement vers le bas en

la tenant par la poignée.

– Serrez fermement le bouton de blocage

– Soulevez la table de travail par la poignée de transport

Entretien et Service Après-Vente

Entretien

Si, malgré tous les soins apportés à la fabrication et au contrô-

le de la table de travail, celle-ci présentait un défaut, la répa-

ration ne doit être confiée qu’à une station de service après-

vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de piè-

ces de rechange, nous préciser impérativement le numéro

d’article à dix chiffres de la table de travail indiqué sur la pla-

que signalétique.

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition

pour répondre à vos questions concernant l’achat, l’utilisation

et le réglage de vos produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22

(coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

OBJ_BUCH-1563-002.book Page 16 Wednesday, March 28, 2012 1:05 PM

Español |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les tables de travail, ainsi que leurs accessoires et emballa-

ges, doivent pouvoir suivre chacun une voie de recyclage ap-

propriée.

Sous réserve de modifications.

Español

Instrucciones de seguridad

Instrucciones generales de seguridad

Lea íntegramente las advertencias de peli-

gro e instrucciones que se adjuntan con la

mesa de trabajo y con la herramienta eléctri-

ca que desee acoplar a la misma.

En caso de

no atenerse a las indicaciones de seguridad e

instrucciones, ello puede ocasionar una des-

carga eléctrica, un incendio y/o lesión grave.

Instrucciones de seguridad para mesas de trabajo

Saque el enchufe de la red y/o desmonte el acumulador

de la herramienta eléctrica antes de realizar un ajuste

en el aparato o al cambiar de accesorio.

La puesta en

marcha accidental de la herramienta eléctrica puede pro-

vocar accidentes.

Ensamble correctamente la mesa de trabajo antes de

acoplar a ella la herramienta eléctrica.

Un ensamble co-

rrecto es primordial para conseguir una buena estabilidad

y evitar accidentes.

Antes de utilizarla, sujete firmemente la herramienta

eléctrica a la mesa de trabajo.

Podría perder el control

sobre la herramienta eléctrica si ésta no va correctamente

sujeta a la mesa de trabajo.

Coloque la mesa de trabajo sobre una superficie firme,

plana y horizontal.

Si la mesa de trabajo llega a desplazar-

se, o cojea, no es posible guiar uniformemente ni de forma

segura la herramienta eléctrica o la pieza.

No coloque pesos excesivos sobre la mesa de trabajo ni

la emplee como escalera o andamio.

Al sobrecargar o su-

birse a la mesa de trabajo puede ocurrir que ésta vuelque.

Al transportar la mesa o al trabajar con ella, preste

atención a que estén firmemente apretados todos los

tornillos y elementos de unión.

Una sujeción deficiente

puede provocar una inestabilidad y un serrado inexacto.

Solamente acople y desacople la herramienta eléctrica

encontrándose ésta en la posición de transporte (con-

sultar también al respecto las instrucciones de manejo

de la respectiva herramienta eléctrica).

En caso contra-

rio podría quedar en una posición tan desfavorable el cen-

tro de gravedad de la herramienta eléctrica, que no le sea

posible sujetarla de forma segura.

Asegúrese que las piezas largas y pesadas no hagan

volcar la mesa de trabajo.

En las piezas de trabajo largas

y pesadas deberá soportarse su extremo libre (en voladi-

zo) (p. ej., con ayuda del soporte de rodillos PTA 1000 de

Bosch).

Mantenga alejados sus dedos de las articulaciones de

la mesa de trabajo al desplegar o plegar la misma.

Sus

dedos podrían ser magulladfos.

Símbolos

Los símbolos mostrados a continuación pueden ser de impor-

tancia en el uso de la mesa de trabajo. Es importante que re-

tenga en su memoria estos símbolos y su significado. La inter-

pretación correcta de estos símbolos le ayudará a manejar

mejor, y de forma más segura, la mesa de trabajo.

Simbología

Significado

La capacidad de carga máxima (herra-

mienta eléctrica + pieza de trabajo) de la

mesa de trabajo es de 125 kg.

Únicamente monte la herramienta eléctri-

ca según se muestra en la respectiva figu-

ra. (ver figuras B1–B2)

Preste atención a la posición de manejo.

Al trabajar sitúese siempre en el lado de

las ruedas. (ver figura C)

No coloque pesos excesivos sobre la

mesa de trabajo ni la emplee como

escalera o andamio.

Al sobrecargar o

subirse a la mesa de trabajo puede ocu-

rrir que ésta vuelque.

Muestra los diversos pasos precisados para colocar la mesa

de trabajo.

Tirar del seguro

Apoyar el pie sobre la empuñadura de transporte y tirar

del asa hacia arriba

Apretar firmemente el pomo de bloqueo

OBJ_BUCH-1563-002.book Page 17 Wednesday, March 28, 2012 1:05 PM

| Español

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Descripción y prestaciones del

producto

Utilización reglamentaria

La mesa de trabajo ha sido diseñada para montar sobre ella

las siguientes sierras estacionarias Bosch

(situación 2012.02):

La mesa de trabajo, en combinación con la herramienta eléc-

trica, ha sido concebida para cortar a longitud tablas y perfi-

les.

Componentes principales

La numeración de los componentes está referida a la imagen

de la mesa de trabajo en las páginas ilustradas.

Empuñadura

Seguro

Barras transversales

Adaptador

Pomo de bloqueo

Estribo de apoyo

Ruedas de transporte

Empuñadura de transporte

Juego de piezas de sujeción de la herramienta eléctrica

Bulón de retención del estribo de apoyo

Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie. La gama completa de accesorios opciona-

les se detalla en nuestro programa de accesorios.

Datos técnicos

Montaje

Material que se adjunta

Antes de montar la mesa de trabajo compruebe si se han su-

ministrado todas las partes que a continuación se detallan:

– Mesa de trabajo PTA 2000

– Juego de piezas de sujeción

compuesto por:

Tornillo de cabeza hexagonal M8 x 45 (3 unidades),

Tornillo de cabeza hexagonal M8 x 55 (1 unidad/PPS 7 S),

Tornillo de cabeza hexagonal M8 x 35 (1 unidad/PTS 10),

Arandelas (4 unidades)

Tuercas dentadas autoblocantes M8 (4 unidades)

Herramientas necesarias que no se adjuntan con el

aparato:

– Llave fija (13 mm) (2 unidades)

– Llave macho hexagonal (5 mm)

Preparación de la mesa de trabajo

Colocación de la mesa de trabajo (ver figura A)

La mesa de trabajo deberá desplegarse primero, antes de fijar

a la misma la herramienta eléctrica.

– Deposite la mesa de trabajo sobre el suelo con las patas ha-

cia abajo.

– Si procede, afloje el pomo de bloqueo

– Apoye un pie contra la empuñadura de transporte

, des-

bloquee el seguro

, y tire hacia arriba del asa

hasta lo-

grar que enclaven los bulones de retención.

– Apriete firmemente el pomo de bloqueo

Fijación de la herramienta eléctrica

(PPS 7S: ver figura B1)

(PTS 10: ver figura B2)

Monte la herramienta eléctrica sobre la mesa de trabajo de

manera que los elementos de manejo de la herramienta eléc-

trica queden por encima de las ruedas.

– Coloque la herramienta eléctrica en la posición de trans-

porte. Indicaciones referentes a la posición de transporte

las encontrará en las instrucciones de servicio de la res-

pectiva herramienta eléctrica.

– Gire y desplace los adaptadores

según figura a la posi-

ción que corresponda a la herramienta eléctrica utilizada

(PPS 7: marcas 2; PTS 10: marcas 1).

– Deposite la herramienta eléctrica sobre los adaptadores

haciendo coincidir los agujeros de sujeción de la misma

con los agujeros alargados de los adaptadores.

– Fije la herramienta eléctrica a los adaptadores con los tor-

nillos de cabeza hexagonal, arandelas, y tuercas dentadas

autoblocantes comprendidas en el juego de piezas de suje-

ción

Operación

Instrucciones para la operación

Antes de comenzar a trabajar asegúrese siempre que esté fir-

memente apretado el pomo de bloqueo

No sobrecargue la mesa de trabajo. Siempre tenga en cuenta

la capacidad de carga máxima de la mesa de trabajo.

Muestra los diversos pasos precisados para plegar la mesa

de trabajo.

Aflojar el pomo de bloqueo

Tirar levemente hacia arriba del asa

Tirar del seguro

Sujetar la mesa de trabajo del asa y descenderla lenta-

mente

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Mesa de trabajo

PTA 2000

Nº de artículo

3 603 M05 300

Altura de la mesa de trabajo

595

Capacidad de carga máx.

(herramienta eléctrica + pieza de

trabajo)

125

Peso según EPTA-Procedure

01/2003

Simbología

Significado

OBJ_BUCH-1563-002.book Page 18 Wednesday, March 28, 2012 1:05 PM

Español |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

En todo momento sujete con firmeza la pieza de trabajo, espe-

cialmente el trozo más largo y pesado. Al cortar la pieza de tra-

bajo los trozos divididos que sobresalen de la mesa pueden

caer hacia los lados por su propio peso.

Soporte el extremo libre (en voladizo) en las piezas de trabajo

largas y pesadas, p. ej., con ayuda del soporte de rodillos

PTA 1000 de Bosch.

Estribo de apoyo

El estribo de apoyo

le permite depositar en posición vertical

la mesa de trabajo con la herramienta eléctrica acoplada sin

requerir mucho espacio. Se recomienda colocar la mesa de

trabajo con la herramienta eléctrica apoyándola contra una

pared para evitar que vuelque.

– Presione hacia dentro los bulones de retención

del es-

tribo de apoyo y abata completamente hacia dentro el es-

tribo de apoyo

hasta enclavar de nuevo los bulones de re-

tención.

Transporte (ver figuras D1

—

D4)

Para su transporte es necesario plegar la mesa de trabajo.

– Presione hacia dentro los bulones de retención

del es-

tribo de apoyo y abata completamente hacia fuera el estri-

bo de apoyo

hasta enclavar de nuevo los bulones de re-

tención.

– Afloje el pomo de bloqueo

– Apoye un pie contra la empuñadura de transporte

y tire

levemente hacia arriba del asa

para descargar los bulo-

nes de retención.

– Saque completamente hacia fuera el seguro

y descienda

lentamente la mesa de trabajo sujetándola del asa.

– Apriete firmemente el pomo de bloqueo

– Tire de la mesa de trabajo asiéndola por la empuñadura de

transporte

Mantenimiento y servicio

Mantenimiento

Si a pesar de los esmerados procesos de fabricación y con-

trol, la mesa de trabajo llegase a averiarse, la reparación de-

berá encargarse a un taller de servicio autorizado para herra-

mientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la mesa de trabajo.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio los podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 902 53 15 53

Fax: +34 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S. de R.L. de C.V.

Circuito G. Gonzáles Camarena 333

Centro de Ciudad Santa Fe - 01210 - Mexico DF

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Robert Bosch S.A.C.

Av. Republica de Panama 4045

Buzón Postal Lima 34 (Surquillo) - Lima

Tel.: +51 1706 1100

Chile

Robert Bosch S.A.

Calle San Eugênio, 40

Ñuñoa - Santiago

Buzón Postal 7750000

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Eliminación

La mesa de trabajo, los accesorios y embalajes deberán so-

meterse a un proceso de recuperación que respete el medio

ambiente.

Reservado el derecho de modificación.

OBJ_BUCH-1563-002.book Page 19 Wednesday, March 28, 2012 1:05 PM

| Português

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Português

Indicações de segurança

Indicações gerais de segurança

Leia todas as indicações de advertência e

instruções enviadas junto com a mesa de

trabalho ou com a ferramenta eléctrica a ser

montada.

O desrespeito das instruções de se-

gurança pode causar choque eléctrico, incên-

dios e/ou graves lesões.

Indicações de segurança para mesas de trabalho

Puxar a ficha da tomada e/ou retirar o acumulador da

ferramenta eléctrica, antes de executar ajustes no apa-

relho ou de substituir peças e acessórios.

O arranque in-

voluntário de ferramentas eléctricas é a causa de alguns

acidentes.

Montar correctamente a mesa de trabalho, antes de

montar a ferramenta eléctrica.

É importante que a mon-

tagem seja perfeita, para evitar o risco de desmoronamen-

to.

Fixar firmemente a ferramenta eléctrica na mesa de

trabalho antes de utilizá-la.

Se a ferramenta eléctrica se

deslocar sobre a mesa de trabalho, poderá perder o con-

trolo sobre a ferramenta.

Apoiar a mesa de trabalho sobre uma superfície firme,

plana e horizontal.

Se a mesa de trabalho puder se deslo-

car ou se balançar, não será possível conduzir com segu-

rança a ferramenta eléctrica nem a peça a ser trabalhada.

Não sobrecarregar a mesa de trabalho e não utilizá-la

como escada de mão nem como andaime.

Se sobrecar-

regar ou se subir na mesa de trabalho, poderá ser que o

centro de gravidade se desloque para cima e que a mesa

tombe.

Durante o transporte e durante o trabalho, deverá as-

segurar-se de que todos os parafusos e elementos de

união estejam bem apertados.

Uniões soltas podem le-

var a instabilidades e a processos de corte imprecisos.

Só montar e desmontar a ferramenta eléctrica, quando

esta estiver na posição de transporte (veja também a

instrução de serviço da respectiva ferramenta eléctri-

ca).

Caso contrário a ferramenta eléctrica poderá ter um

centro de gravidade desfavorável, de modo que ela não

possa ser segurada com segurança.

Assegure-se de que peças compridas e pesadas não

possam perder o equilíbrio sobre a mesa de trabalho.

extremidade livre de peças longas e pesadas deve ser

apoiada por baixo (por exemplo com ajuda de um apoio de

roletes PTA 1000 da Bosch).

Ao instalar e montar a mesa de trabalho deverá tomar

cuidado para que os seus dedos não se encontrem per-

to das articulações.

Os dedos poderiam ser esmagados.

Símbolos

Os seguintes símbolos podem ser importantes para a utiliza-

ção da sua mesa de trabalho. Os símbolos e os seus significa-

dos devem ser memorizados. A interpretação correcta dos

símbolos facilita a utilização da mesa de trabalho de forma

melhor e mais segura.

Símbolo

Significado

A máxima capacidade de carga (ferramen-

ta eléctrica + peça a ser trabalhada) da

mesa de trabalho é de 125 kg.

Só montar a ferramenta eléctrica como in-

dicado na figura. (veja figuras B1–B2)

Observar a posição de comando. Para tra-

balhar, deverá sempre se posicionar ao la-

do das rodas. (veja figura C)

Não sobrecarregar a mesa de traba-

lho e não utilizá-la como escada de

mão nem como andaime.

Se sobre-

carregar ou se subir na mesa de traba-

lho, poderá ser que o centro de gravi-

dade se desloque para cima e que a

mesa tombe.

Indica os passos individuais para instalar a mesa de trabalho.

Puxar o botão de destravamento

Colocar o pé sobre o punho de transporte e puxar o punho

para cima

Apertar firmemente o manípulo de travamento

Indica os passos individuais para fechar a mesa de trabalho.

Soltar o manípulo de travamento

Puxar o punho levemente para cima

Puxar o botão de destravamento

Conduzir a mesa de trabalho levemente para baixo, segu-

rando pelo punho

OBJ_BUCH-1563-002.book Page 20 Wednesday, March 28, 2012 1:05 PM

Português |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Descrição do produto e da potência

Utilização conforme as disposições

A mesa de trabalho é destinada para acomodar as seguintes

serras estacionárias da Bosch (data 2012.02):

A mesa de trabalho é destinada para, junto com a ferramenta

eléctrica, cortar ao comprimento tábuas e perfís.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da mesa de trabalho nas página de esquemas.

Punho

Botão de travamento e de destravamento

Tirantes transversais

Adaptador de admissão

Manípulo de travamento

Arco de apoio

Rodas de transporte

Punho de transporte

Conjunto de fixação da ferramenta eléctrica

Cavilha de bloqueio do arco de apoio

Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

Dados técnicos

Montagem

Volume de fornecimento

Antes de montar a mesa de trabalho, deverá verificar se todas

as peças especificadas abaixo foram fornecidas:

– Mesa de trabalho PTA 2000

– Conjunto de fixação

composto de:

parafusos sextavado M8 x 45 (3 unidades),

parafuso sextavado M8 x 55 (1 unidad/PPS 7 S),

parafuso sextavado M8 x 35 (1 unidad/PTS 10),

arruelas M8 (4 unidades),

porcas de dentes de bloqueio M8 (4 unidades)

Ferramentas necessárias além das fornecidas:

– Chave de boca (13 Ambos extremos mm) (2 unidades)

– Chave de sextavado interior (5 mm)

Preparar a mesa de trabalho

Instalar a mesa de trabalho (veja figura A)

Antes de fixar a ferramenta elétrica é necessário instalar a me-

sa de trabalho.

– Colocar a mesa de trabalho, com as pernas para baixo, so-

bre o solo.

– Se necessário, deverá soltar o manípulo de travamento

– Colocar um pé sobre o punho de transporte

, destravar o

botão de travamento/destravamento

e puxar o punho

para cima, até as cavilhas de bloqueio engatarem.

– Apertar o manípulo de fixação

Fixar a ferramenta eléctrica

(PPS 7S: veja figura B1)

(PTS 10: veja figura B2)

Montar a ferramenta elétrica na mesa de trabalho, de modo

que os elementos de comando da ferramenta elétrica se en-

contre acima das rodas.

– Colocar a ferramenta eléctrica na posição de transporte.

Indicações a respeito da posição de transporte encon-

tram-se na instrução de serviço da respectiva ferramenta

eléctrica.

– Girar e deslocar o adaptador de fixação

para a respectiva

posição adequada da ferramenta elétrica, como indicado

na figura (PPS 7: marcações 2; PTS 10: marcações 1).

– Posicionar a ferramenta eléctrica sobre os adaptadores de

fixação, de modo que os orifícios de montagem da ferra-

menta eléctrica estejam alinhados aos orifícios oblongos

do adaptador de admissão.

– Aparafusar os adaptadores de fixação e a ferramenta eléc-

trica com parafusos sextavados, arruelas planas e as por-

cas de dentes de bloqueio do conjunto de fixação

Funcionamento

Indicações de trabalho

Assegure-se de que o manípulo de bloqueio

esteja sempre

bem apertado antes de iniciar o trabalho.

Não sobrecarregar a mesa de trabalho. Observar sempre a

máxima capacidade portante da mesa de trabalho.

Sempre segurar firmemente a peça a ser trabalhada, especi-

almente o pedaço mais longo e mais comprido. Depois de ser-

rar a peça é possível que o centro de gravidade seja deslocado

de forma desfavorável e que as partes da peça caiam.

As partes longas e pesadas da peça devem ser apoiadas,

p. ex. com ajuda de um suporte de rolos PTA 1000 da Bosch.

Arco de apoio

Com ajuda do suporte de apoio

é possível depositar a mesa

de trabalho, com a ferramenta elétrica montada nela, na posi-

ção vertical e de modo que poupa espaço. A mesa de trabalho

deveria ser encostada na parede para evitar que tombe.

– Premir a cavilha de bloqueio

do arco de apoio para den-

tro e bascular o arco de apoio

completamente para den-

tro até a cavilha de bloqueio engatar novamente.

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Mesa de trabalho

PTA 2000

N° do produto

3 603 M05 300

Altura da mesa de trabalho

595

máx. capacidade de carga

(ferramenta eléctrica + peça a ser

trabalhada)

125

Peso conforme EPTA-Procedure

01/2003

OBJ_BUCH-1563-002.book Page 21 Wednesday, March 28, 2012 1:05 PM

| Italiano

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Transporte (veja figura D1

—

D4)

Para o transporte é necessário fechar a mesa de trabalho.

– Premir a cavilha de bloqueio

do arco de apoio para den-

tro e bascular o arco de apoio

completamente para fora

até a cavilha de bloqueio engatar novamente.

– Soltar o manípulo de fixação

– Colocar um pé sobre o punho de transporte

e puxar o pu-

nho

levemente para cima, para aliviar a cavilha de blo-

queio.

– Puxar o botão de travamento

completamente para fora e

conduzir a mesa de trabalho cuidadosamente para baixo,

segurando pelo punho.

– Apertar o manípulo de fixação

– Levantar a mesa de trabalho pelo punho de transporte

Manutenção e serviço

Manutenção

Se a mesa de trabalho falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser executada

por uma oficina de serviço autorizada para ferramentas eléc-

tricas Bosch.

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta no logotipo da mesa de trabalho.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito da compra, aplicação e ajus-

te dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contacto

Eliminação

A mesa de trabalho, os acessórios e as embalagens devem ser

dispostos para reciclagem da matéria prima de forma ecológi-

ca.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Indicazioni generali di sicurezza

Leggere tutte le avvertenze di pericolo e le

istruzioni allegate al banco da lavoro oppure

dell’elettroutensile che si intende montarvi.

In caso di mancato rispetto delle avvertenze di

pericolo e delle istruzioni operative si potrà

creare il pericolo di scosse elettriche, incendi

e/o incidenti gravi.

Indicazioni di sicurezza per banchi da lavoro

Togliere sempre la spina dalla presa di corrente e/o ri-

muovere la batteria ricaricabile dall’elettroutensile pri-

ma di iniziare a regolare l’utensile oppure prima di so-

stituire parti accessorie.

Accensione involontaria di

elettroutensili è possibile causa di incidenti.

Prima di applicarvi l’elettroutensile montare corretta-

mente il banco da lavoro.

Un montaggio corretto è indi-

spensabile per impedire il rischio di un crollo.

Prima di utilizzare l’elettroutensile fissarlo saldamente

sul banco da lavoro.

Se l’elettroutensile scivola sul banco

da lavoro si può avere una pericolosa perdita del controllo.

Posare il banco da lavoro su una superficie solida, pia-

na ed orizzontale.

Se il banco da lavoro può scivolare op-

pure vacillare non sarà possibile condurre in modo unifor-

me e sicuro l’elettroutensile oppure il pezzo in lavorazione.

Non sovraccaricare il banco da lavoro e non utilizzarlo

come scala o impalcatura.

Il sovraccarico o la salita sul

banco da lavoro può comportare lo spostamento verso l’al-

to del baricentro del banco da lavoro con conseguente ri-

baltamento dello stesso.

Accertarsi che durante il trasporto e durante la fase

operativa tutte le viti e gli elementi di raccordo siano

ben avvitati.

Collegamenti laschi possono causare insta-

bilità ed operazioni di taglio imprecise.

Montare e smontare l’elettroutensile soltanto quando

si trova nella posizione prevista per il trasporto (indica-

zioni relative alla posizione prevista per il trasporto ve-

di anche le istruzioni d’uso del rispettivo elettroutensi-

le).

In caso contrario può succedere che il baricentro

dell’elettroutensile diventi tale che non sia più possibile af-

ferrarlo con sicurezza.

Assicurarsi che pezzi in lavorazione lunghi e pesanti

non possano in nessun modo far perdere stabilità al

banco da lavoro.

Pezzi in lavorazione lunghi e pesanti de-

vono essere supportati oppure appoggiati all’estremità li-

bera (p. es. con l’ausilio del supporto a rulli PTA 1000 della

Bosch).

Montando o richiudendo il banco da lavoro non mettere

le dita vicino ai punti di snodo.

È possibile uno schiaccia-

mento delle dita.

OBJ_BUCH-1563-002.book Page 22 Wednesday, March 28, 2012 1:05 PM

Italiano |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Simboli

I seguenti simboli sono molto importanti per l’utilizzo del ban-

co da lavoro. È importante conoscere bene i simboli ed il ri-

spettivo significato. Un’interpretazione corretta dei simboli

contribuisce ad utilizzare meglio ed in modo più sicuro il ban-

co da lavoro.

Descrizione del prodotto e

caratteristiche

Uso conforme alle norme

Il banco da lavoro è idoneo a supportare le seguenti seghe per

uso stazionario (Edizione 2012.02):

In combinazione con l’elettroutensile, il banco da lavoro è de-

stinato al taglio su misura di tavole e profilati.

Componenti illustrati

La numerazione dei componenti si riferisce all’illustrazione

del banco da lavoro riportata sulle pagine con la rappresenta-

zione grafica.

Impugnatura

Pulsate di bloccaggio/sbloccaggio

Supporto trasversale

Adattatore per attacco

Pomello di arresto

Staffa d’arresto

Ruote per il trasporto

Impugnatura per il trasporto

Kit di fissaggio elettroutensile

Bullone di bloccaggio della staffa d’arresto

L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

Dati tecnici

Montaggio

Volume di fornitura

Controllare prima del montaggio del banco da lavoro se sono

state fornite tutte le parti sotto elencate:

– Banco da lavoro PTA 2000

– Kit di fissaggio

costituito da:

viti a testa esagonale M8 x 45 (3 pezzi),

viti a testa esagonale M8 x 55 (1 pezzo/PPS 7 S),

viti a testa esagonale M8 x 35 (1 pezzo/PTS 10),

rondelle (4 pezzi),

dadi con dente di bloccaggio M8 (4 pezzi)

Utensili necessari non compresi nel volume di fornitura:

– Chiave per viti (13 mm) (2 pezzi)

– Chiave per esagono cavo (5 mm)

Simbolo

Significato

La portata massima (elettroutensile +

pezzo in lavorazione) del banco da lavoro

è di 125 kg.

Montare l’elettroutensile solo nel modo in

cui è rappresentato nella relativa figura.

(vedi figure B1–B2)

Osservare la posizione di impiego. Per la-

vorare posizionarsi sempre sul lato delle

ruote. (vedi figura C)

Non sovraccaricare il banco da lavo-

ro e non utilizzarlo come scala o im-

palcatura.

Il sovraccarico o la salita sul

banco da lavoro può comportare lo

spostamento verso l’alto del baricentro

del banco da lavoro con conseguente

ribaltamento dello stesso.

Illustra le singole operazioni per il montaggio del banco da la-

voro.

Tirare il pulsante di sbloccaggio

Mettere il piede sull’impugnatura per il trasporto e tirare

verso l’alto l’impugnatura

Serrare saldamente il pomello di arresto

Illustra le singole operazioni per la richiusura del banco da la-

voro.

Allentare il pomello di arresto

Tirare leggermente verso l’alto l’impugnatura

Tirare il pulsante di sbloccaggio

Condurre lentamente verso il basso il banco da lavoro te-

nendolo per l’impugnatura

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Banco da lavoro

PTA 2000

Codice prodotto

3 603 M05 300

Altezza banco da lavoro

595

max. portata (elettroutensile +

pezzo in lavorazione)

125

Peso in funzione della

EPTA-Procedure 01/2003

OBJ_BUCH-1563-002.book Page 23 Wednesday, March 28, 2012 1:05 PM

| Italiano

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Preparazione del banco da lavoro

Installazione del banco da lavoro (vedi figura A)

Prima del fissaggio dell’elettroutensile deve essere montato il

banco da lavoro.

– Mettere il banco da lavoro sul pavimento con le gambe ver-

so il basso.

– In caso di necessità allentare il pomello di arresto

– Mettere un piede sull’impugnatura per il trasporto

, sbloc-

care il pulsante di bloccaggio/sbloccaggio

e tirare verso

l’alto l’impugnatura

fino a quando il bullone di bloccaggio

scatta in posizione.

– Serrare saldamente il pomello di arresto

Fissaggio dell’elettroutensile

(PPS 7S: vedi figura B1)

(PTS 10: vedi figura B2)

Montare l’elettroutensile sul banco da lavoro in modo tale che

gli elementi di comando dell’elettroutensile si trovino al di so-

pra delle ruote.

– Portare l’elettroutensile in posizione di trasporto. Istruzio-

ni relative alla posizione di trasporto sono indicate nelle

istruzioni d’uso del rispettivo elettroutensile.

– Ruotare e spingere l’adattatore per attacco

, come illu-

strato nella figura, nella posizione adatta per il relativo elet-

troutensile (PPS 7: marcature 2; PTS 10: marcature 1).

– Posizionare l’elettroutensile sull’adattatore per attacco in

modo tale che i fori di montaggio sull’elettroutensile coin-

cidano con i fori longitudinali dell’adattatore per attacco.

– Avvitare l’adattatore per attacco e l’elettroutensile con le

viti a testa esagonale, le rondelle ed i dadi con dente di

bloccaggio del kit di fissaggio

Uso

Indicazioni operative

Assicurarsi sempre prima del lavoro che il pomello di arresto

sia sempre serrato saldamente.

Non sovraccaricare il banco da lavoro. Osservare sempre la

massima portata del banco da lavoro.

Tenere sempre in modo ben saldo il pezzo in lavorazione, in

modo particolare pezzi lunghi e pesanti. Dopo il taglio del pez-

zo in lavorazione, il baricentro può spostarsi in modo talmente

sfavorevole che i pezzi del pezzo in lavorazione si ribaltano.

Supportare all’estremità libera i pezzi in lavorazione lunghi e

pesanti, ad es. con l’ausilio del supporto a rulli PTA 1000 della

Bosch.

Staffa d’arresto

Con l’ausilio della staffa d’arresto

è possibile riporre diritto

il banco da lavoro con elettroutensile montato in modo da ri-

sparmiare spazio. Il modo ideale è quello di posizionare il ban-

co da lavoro con l’elettroutensile contro una parete per impe-

dire un ribaltamento.

– Premere verso l’interno il bullone di bloccaggio

della

staffa d’arresto e ribaltare completamente verso l’interno

la staffa d’arresto

fino a quando il bullone di bloccaggio

scatta di nuovo in posizione.

Trasporto (vedere figura D1

—

D4)

Per il trasporto il banco da lavoro deve essere piegato.

– Premere verso l’interno il bullone di bloccaggio

della

staffa d’arresto e ribaltare completamente verso l’esterno

la staffa d’arresto

fino a quando il bullone di bloccaggio

scatta di nuovo in posizione.

– Allentare il pomello di arresto

– Mettere un piede sull’impugnatura per il trasporto

e tira-

re leggermente verso l’alto l’impugnatura

per sbloccare il

bullone di bloccaggio.

– Tirare completamente verso l’esterno il pulsante di sbloc-

caggio

e condurre lentamente verso il basso il banco da

lavoro tenendolo per l’impugnatura.

– Serrare saldamente il pomello di arresto

– Sollevare il banco da lavoro tenendolo per l’impugnatura

per il trasporto

Manutenzione ed assistenza

Manutenzione

Se nonostante gli accurati procedimenti di produzione e di

controllo il banco da lavoro dovesse guastarsi, la riparazione

va fatta effettuare da un punto di assistenza autorizzato per gli

elettroutensili Bosch.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,

è indispensabile comunicare sempre il codice prodotto a die-

ci cifre riportato sulla targhetta di fabbricazione del banco da

lavoro.

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per ri-

spondere alle domande relative all’acquisto, impiego e rego-

lazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente banco da la-

voro, accessori ed imballaggi dismessi.

Con ogni riserva di modifiche tecniche.

OBJ_BUCH-1563-002.book Page 24 Wednesday, March 28, 2012 1:05 PM

Nederlands |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften

Lees alle waarschuwingen en voorschriften

die bij de werktafel of het te monteren elek-

trische gereedschap zijn gevoegd.

Als de vei-

ligheidsvoorschriften en aanwijzingen niet in

acht worden genomen, kan dit een elektrische

schok, brand en/of ernstig letsel tot gevolg

hebben.

Veiligheidsvoorschriften voor werktafels

Trek de stekker uit het stopcontact en/of neem de accu

uit het elektrische gereedschap voordat u het gereed-

schap instelt of toebehoren vervangt.

Onbedoeld star-

ten van elektrische gereedschappen is de oorzaak van

sommige ongevallen.

Bouw de werktafel correct op voordat u het elektrische

gereedschap monteert.

Een juiste opbouw is van belang

om het risico van bezwijken te voorkomen.

Bevestig het elektrische gereedschap veilig op de

werktafel voordat u het gebruikt.

Uitglijden van het elek-

trische gereedschap op de werktafel kan tot verlies van de

controle leiden.

Plaats de werktafel op een stevige, vlakke en rechte

ondergrond.

Als de werktafel kan uitglijden of wankel

staat, kunnen het elektrische gereedschap of het werkstuk

niet gelijkmatig en veilig worden geleid.

Overbelast de werktafel niet en gebruik deze niet als

ladder of steiger.

Overbelasting of staan op de werktafel

kan ertoe leiden dat het zwaartepunt van de werktafel naar

boven verschuift en de werktafel omvalt.

Let erop dat tijdens het transport en tijdens de werk-

zaamheden alle schroeven en verbindingselementen

stevig zijn vastgedraaid.

Losse verbindingen kunnen tot

onstabiliteit en onnauwkeurige zaagwerkzaamheden lei-

den.

Monteer en demonteer het elektrische gereedschap al-

leen wanneer het in de transportstand staat (zie ook de

gebruiksaanwijzing van het desbetreffende elektri-

sche gereedschap voor aanwijzingen over de trans-

portstand).

Het elektrische gereedschap kan anders een

zo ongunstig zwaartepunt hebben dat u het niet veilig kunt

vasthouden.

Controleer dat lange en zware werkstukken de werkta-

fel niet uit het evenwicht brengen.

Ondersteun het vrije

uiteinde van lange en zware werkstukken (bijv. met de rol-

lensteun PTA 1000 van Bosch).

Breng bij het opstellen of inklappen van de werktafel

uw vingers niet in de buurt van de scharnierpunten.

vingers kunnen vastgeklemd raken.

Symbolen

De volgende symbolen kunnen voor het gebruik van de werk-

tafel van belang zijn. Zorg ervoor dat u de symbolen en hun

betekenis herkent. Het juiste begrip van de symbolen helpt u

de werktafel goed en veilig te gebruiken.

Symbool

Betekenis

Het maximale draagvermogen (elektrisch

gereedschap en werkstuk) van de werkta-

fel bedraagt 125 kg.

Monteer het elektrische gereedschap al-

leen zoals op de afbeelding weergegeven.

(zie afbeeldingen B1–B2)

Neem de bedieningspositie in acht. Ga

voor werkzaamheden altijd aan de zijde

van de wielen staan. (zie afbeelding C)

Overbelast de werktafel niet en ge-

bruik deze niet als ladder of steiger.

Overbelasting of staan op de werktafel

kan ertoe leiden dat het zwaartepunt

van de werktafel naar boven verschuift

en de werktafel omvalt.

Toont de afzonderlijke stappen voor het opstellen van de

werktafel.

Ontgrendelingsknop uittrekken

Voor op de transportgreep zetten en handgreep omhoog

trekken

Blokkeerknop stevig vastdraaien

Toont de afzonderlijke stappen voor het inklappen van de

werktafel.

Blokkeerknop losmaken

Handgreep iets omhoog trekken

Ontgrendelingsknop uittrekken

Werktafel aan handgreep langzaam omlaag geleiden

OBJ_BUCH-1563-002.book Page 25 Wednesday, March 28, 2012 1:05 PM

| Nederlands

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Product- en vermogensbeschrijving

Gebruik volgens bestemming

De werktafel is bestemd voor opname van de volgende statio-

naire zaagmachines van Bosch (stand 2012.02):

Samen met het elektrische gereedschap is de werktafel be-

stemt voor het afkorten van planken en profielen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen

van de werktafel op de pagina’s met afbeeldingen.

Handgreep

Vergrendelings-/ontgrendelingsknop

Dwarsbalken

Opnameadapter

Blokkeerknop

Neerzetbeugel

Transportwielen

Transportgreep

Bevestigingsset elektrisch gereedschap

Blokkeerbout van neerzetbeugel

Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

programma.

Technische gegevens

Montage

Meegeleverd

Controleer vóór de montage van de werktafel of alle hierna

vermelde onderdelen zijn meegeleverd:

– Werktafel PTA 2000

– Bevestigingsset

bestaand uit:

zeskantbouten M8 x 45 (3 stuks),

zeskantbouten M8 x 55 (1 stuk/PPS 7 S),

zeskantbouten M8 x 35 (1 stuk/PTS 10),

onderlegringen (4 stuks),

zelfborgende moeren M8 (4 stuks)

Gereedschap dat naast de meegeleverde onderdelen be-

nodigd is:

– Schroefsleutel (13 mm) (2 stuks)

– Inbussleutel (5 mm)

Werktafel voorbereiden

Werktafel opstellen (zie afbeelding A)

Voor het bevestigen van het elektrische gereedschap moet u

de werktafel opstellen.

– Leg de werktafel met de poten naar beneden op de vloer.

– Draai indien nodig de blokkeerknop los

– Zet een voet op de transportgreep

, ontgrendel de ver-

grendelings-/ontgrendelingsknop

en trek de handgreep

zolang omhoog tot de blokkeerbouten vastklikken.

– Draai de blokkeerknop

stevig vast.

Elektrisch gereedschap bevestigen

(PPS 7S: zie afbeelding B1)

(PTS 10: zie afbeelding B2)

Monteer het elektrische gereedschap zodanig op de werktafel

dat de bedieningselementen van het elektrische gereedschap

zich boven de wielen bevinden.

– Zet het elektrische gereedschap in de transportstand. In-

formatie over de transportstand vindt u in de gebruiksaan-

wijzing van het desbetreffende elektrische gereedschap.

– Draai en duw de opnameadapter

zoals in de afbeelding

getoond in de voor het elektrische gereedschap passende

positie (PPS 7: markeringen 2; PTS 10: markeringen 1).

– Positioneer het elektrische gereedschap zodanig op de op-

nameadapters dat de montageboorgaten van het elektri-

sche gereedschap overeenkomen met de langgaten van de

opnameadapter.

– Schroef de opnameadapters en het elektrische gereed-

schap met de zeskantbouten, onderlegringen en zelfbor-

gende moeren uit de bevestigingsset

vast.

Gebruik

Tips voor de werkzaamheden

Controleer vóór de werkzaamheden altijd of de blokkeerknop

vast aangedraaid is.

Overbelast de werktafel niet. Neem altijd het maximaal toege-

stane draagvermogen van de werktafel in acht.

Houd het werkstuk altijd goed vast, vooral het lange, zware

gedeelte. Na het doorzagen van het werkstuk kan het zwaar-

tepunt ongunstig worden verplaatst, zodat de delen van het

werkstuk omlaat kantelen.

Ondersteun lange en zware werkstukken aan het vrije uitein-

de, bijv. met de rollensteun PTA 1000 van Bosch.

Neerzetbeugel

Met de neerzetbeugel

kunt u de werktafel met daarop ge-

monteerd elektrisch gereedschap ruimtebesparend rechtop

neerzetten. In het ideale geval zet u de werktafel met het elek-

trische gereedschap tegen een muur, om kantelen te voorko-

men.

– Duw de blokkeerbouten

van de neerzetbeugel naar bin-

nen en klap de neerzetbeugel

helemaal naar binnen tot

de blokkeerbouten weer vastklikken.

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Werktafel

PTA 2000

Zaaknummer

3 603 M05 300

Hoogte werktafel

595

Max. draagvermogen (elektrisch

gereedschap en werkstuk)

125

Gewicht volgens EPTA-Procedure

01/2003

OBJ_BUCH-1563-002.book Page 26 Wednesday, March 28, 2012 1:05 PM

Dansk |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Transport (zie afbeelding D1

—

D4)

Voor het verplaatsen moet u de werktafel inklappen.

– Duw de blokkeerbouten

van de neerzetbeugel naar bin-

nen en klap de neerzetbeugel

helemaal naar buiten tot de

blokkeerbouten weer vastklikken.

– Draai de blokkeerknop

los.

– Zet een voet op de transportgreep

en trek de handgreep

iets omhoog, om de blokkeerbouten te ontlasten.

– Trek vervolgens de vergrendelingsknop

helemaal naar

buiten en breng de werktafel aan de hangreep langzaam

omlaag.

– Draai de blokkeerknop

stevig vast.

– Til de werktafel aan de transportgreep

omhoog.

Onderhoud en service

Onderhoud

Mocht de werktafel ondanks zorgvuldige fabricage- en test-

methoden toch defect raken, moet de reparatie door een er-

kende klantenservice voor Bosch elektrische gereedschap-

pen worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van de werktafel.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag

bij vragen over de aankoop, het gebruik en de instelling van

producten en toebehoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Werktafel, toebehoren en verpakkingen moeten op een voor

het milieu verantwoorde wijze worden gerecycled.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Almindelige sikkerhedsinstrukser

Læs alle de advarselshenvisninger og in-

strukser, der følger med arbejdsbordet eller

det el-værktøj, der skal monteres.

I tilfælde

af manglende overholdelse af sikkerhedsin-

strukserne og anvisningerne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstel-

ser.

Sikkerhedsinstrukser til arbejdsborde

Træk stikket ud af stikdåsen og/eller tag akkuen ud af

el-værktøjet, før du foretager indstillinger på bordet el-

ler skifter tilbehørsdele.

Utilsigtet start af el-værktøj er

årsagen til nogle uheld.

Opstil arbejdsbordet korrekt, før du monterer el-værk-

tøjet.

Korrekt opstilling er vigtig for at forhindre, at bordet

falder sammen.

Fastgør el-værktøjet sikkert på arbejdsbordet, før du

tager det i brug.

Hvis el-værktøjet skrider på arbejdsbor-

det, kan man tabe kontrollen over værktøjet.

Stil arbejdsbordet på en fast, lige og vandret flade.

Kan

arbejdsbordet skride eller vakle, kan el-værktøjet eller em-

net hverken føres jævnt eller sikkert.

Overbelast ikke arbejdsbordet og brug det ikke som

stige eller stillads.

Overbelastning eller ophold oven på

arbejdsbordet kan medføre, at arbejdsbordets tyngde-

punkt forskydes opad og at arbejdsbordet vipper.

Sørg for, at alle skruer og forbindelseselementer er

spændt rigtigt fast før transporten og alt arbejde.

Løse

forbindelser kan føre til instabilitet og unøjagtig savepro-

ces.

Montér og demontér kun el-værktøjet, når det befinder

sig i transportposition (Henvisninger til transportposi-

tion se også brugsanvisinng til det pågældende el-

værktøj).

Ellers kan el-værktøjet have et så ufordelagtigt

tyngdepunkt, at du ikke kan holde det sikkert.

Sørg for, at lange og tunge emner ikke bringer arbejds-

bordet ud af ligevægt.

Læg en støtteanordning (f.eks. rul-

leunderlag PTA 1000 fra Bosch) ind under den frie ende

på lange og tunge emner for at støtte dem.

Sørg for at holde fingrene væk fra ledpunkterne, når ar-

bejdsbordet opstilles eller lægges sammen.

Fingrene

kan komme i klemme.

Symboler

De efterfølgende symboler kan være af betydning for dit ar-

bejdsbord. Læg mærke til symbolerne og overhold deres be-

tydning. En rigtig forståelse af symbolerne er med til at sikre

en god og sikker brug af arbejdsbordet.

OBJ_BUCH-1563-002.book Page 27 Wednesday, March 28, 2012 1:05 PM

| Dansk

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Beskrivelse af produkt og ydelse

Beregnet anvendelse

Arbejdsbordet er beregnet til at kunne klare følgende statio-

nære save fra Bosch (fra den 2012.02):

Sammen med el-værktøjet er arbejdsbordet beregnet til at af-

korte brædder og profiler.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af arbejdsbordet på illustrationssiderne.

Håndgreb

Låse-/åbneknap

Travers

Holdeadapter

Låseknop

Frastillingsbøjle

Transporthjul

Transportgreb

Fastgørelsessæt el-værktøj

Spærrebolt for frastillingsbøjle

Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ik-

ke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores

tilbehørsprogram.

Tekniske data

Montering

Leveringsomfang

Kontrollér, at alle dele, der nævnes i det følgende, følger med

leveringen, før arbejdsbordet monteres:

– Arbejdsbord PTA 2000

– Fastgørelsessæt

består af:

sekskantskruer M8 x 45 (3 stk.),

sekskantskruer M8 x 55 (1 stk./PPS 7 S),

sekskantskruer M8 x 35 (1 stk./PTS 10),

spændeskiver (4 stk.),

spærretandmøtrikker M8 (4 stk.)

Ekstra værktøj, der er brug for:

– Skruenøgle (13 mm) (2 stk.)

– Unbraconøgle (5 mm)

Arbejdsbord forberedes

Arbejdsbord opstilles (se Fig. A)

Du skal have opstillet arbejdsbordet, før el-værktøjet fastgø-

res.

– Anbring arbejdsbordet på gulvet med benene nedad.

– Løsn låseknoppen

efter behov.

– Stil en fod på transportgrebet

, åbn låse-/åbneknappen

og træk håndgrebet

opad, til spærreboltene falder i hak.

– Spænd låseknoppen

El-værktøj fastgøres

(PPS 7S: se Fig. B1)

(PTS 10: se Fig. B2)

Montér el-værktøjet på arbejdsbordet på en sådan måde, at

el-værktøjets betjeningselementer befinder sig over hjulene.

– Stil el-værktøjet i transportstilling.Henvisninger til trans-

portstillingen findes i brugsanvisningen til det pågældende

el-værktøj.

Symbol

Betydning

Arbejdsbordet har en max. bæreevne

(el-værktøj + emne) på 125 kg.

Montér kun el-værktøjet som vist på bille-

det. (se Fig. B1–B2)

Overhold betjeningspositionen. Sørg altid

for at stå på den side, hvor hjulene befin-

der sig, når du arbejder. (se Fig. C)

Overbelast ikke arbejdsbordet og

brug det ikke som stige eller stillads.

Overbelastning eller ophold oven på ar-

bejdsbordet kan medføre, at arbejds-

bordets tyngdepunkt forskydes opad

og at arbejdsbordet vipper.

Viser de enkelte trin, når arbejdsbordet opstilles.

Træk i åbneknappen

Stil foden på transportgrebet og træk håndgrebet opad

Spænd låseknoppen

Viser de enkelte trin, når arbejdsbordet lægges sammen.

Løsn låseknoppen

Træk håndgrebet let opad

Træk i åbneknappen

Før arbejdsbordet langsomt nedad i håndgrebet

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Arbejdsbord

PTA 2000

Typenummer

3 603 M05 300

Højde arbejdsbord

595

Max. bæreevne

(el-værktøj + emne)

125

Vægt svarer til EPTA-Procedure

01/2003

OBJ_BUCH-1563-002.book Page 28 Wednesday, March 28, 2012 1:05 PM

Svenska |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

– Drej og skub holdeadapterne

, som vist på billedet, i den

position, der passer til det pågældende el-værktøj (PPS 7:

Markeringer 2; PTS 10: Markeringer 1).

– Positionér el-værktøjet på holdeadapterne på en sådan

måde, at monteringshullerne på el-værktøjet dækker over

de aflange huller på holdeadapteren.

– Skru holdeadapterne og el-værktøjet sammen med seks-

kantskruerne, spændeskiverne og spærretandmøtrikker-

ne fra fastgørelsessættet

Drift

Arbejdsvejledning

Sikr, at låseknoppen

altid er spændt fast, før arbejdet star-

tes.

Overbelast ikke arbejdsbordet. Overhold altid arbejdsbor-

dets max. bæredygtighed.

Hold altid godt fast i emnet, især i det lange, tunge afsnit. Når

emnet er savet igennem, kan tyngdepunktet forskyde sig så

ufordelagtigt, at emnets afsnit vipper.

Støt lange og tunge emner i den frie ende f.eks. vha. rulleun-

derlaget PTA 1000 fra Bosch.

Frastillingsbøjle

Vha. frastillingsbøjlen

kan arbejdsbordet stilles lodret fra

med påmonteret el-værktøj og derved pladsbesparende. Det

anbefales at stille arbejdsbordet med el-værktøjet op ad en

væg, så det ikke kan vælte.

– Tryk spærreboltene

på frastillingsbøjlen indad og klap

frastillingsbøjlen

helt indad, til spærreboltene falder i

hak igen.

Transport (se Fig. D1

—

D4)

Arbejdsbordet skal lægges sammen til transport.

– Tryk spærreboltene

på frastillingsbøjlen indad og klap

frastillingsbøjlen

helt udad, til spærreboltene falder i hak

igen.

– Løsne låseknoppen

– Stil en fod på transportgrebet

og træk håndgrebet

let

opad for at aflaste spærreboltene.

– Træk låseknappen

helt udad og før arbejdsbordet lang-

somt nedad i håndgrebet.

– Spænd låseknoppen

– Løft arbejdsbordet i transportgrebet

Vedligeholdelse og service

Vedligeholdelse

Skulle arbejdsbordet trods omhyggelig fabrikation og kontrol

alligevel holde op at fungere, skal reparationen udføres af et

autoriseret serviceværksted for Bosch el-værktøj.

Det 10-cifrede typenummer på arbejdsbordets typeskilt skal

altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Reservedel-

stegninger og informationer om reservedele findes også un-

der:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare

spørgsmål vedr. køb, anvendelse og indstilling af produkter

og tilbehør.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tlf. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

Arbejdsbord, tilbehør og emballage skal genbruges på en mil-

jøvenlig måde.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar

Läs alla de varningsanvisningar och säker-

hetsinstruktioner som medföljer arbetsbor-

det eller elverktyget som ska användas.

Fel

som uppstår till följd av att säkerhetsanvisning-

arna och instruktionerna inte följts kan orsaka

elstöt, brand och/eller allvarliga personskador.

Säkerhetsanvisningar för arbetsbord

Dra stickproppen ur vägguttaget och/eller batteriet ur

elverktyget innan inställningar utförs på verktyget

eller tillbehörsdelar byts.

Oavsiktlig start av elverktyg

förorsakar ofta olyckor.

Sätt i hop arbetsbordet korrekt innan elverktyget mon-

teras.

En korrekt montering är viktig för att bordet inte ska

braka ihop under arbetet.

Fäst elverktyget ordentligt på arbetsbordet innan det

tas i bruk.

Om elverktyget slirar på arbetsbordet finns risk

för att du förlorar kontrollen över verktyget.

Ställ upp arbetsbordet på en stadig, plan och vågrät

yta.

Om arbetsbordet slirar eller vacklar kan elverktyget

eller arbetsstycket inte styras jämnt och säkert.

Överbelasta inte arbetsbordet och använd det inte hel-

ler som stege eller ställ.

Om arbetsbordet överbelastas

eller om man stiger upp på bordet kan det lätt hända att

bordets tyngdpunkt förändras varefter det tippar.

OBJ_BUCH-1563-002.book Page 29 Wednesday, March 28, 2012 1:05 PM

| Svenska

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Se till att för transport och arbeten alla skruvar och fäs-

telement är ordentligt fastdragna.

Lösa förbindelser kan

leda till instabilitet och inexakta sågningsförlopp.

Montera och demontera elverktyget endast när det är i

transportskick (beträffande anvisningar för transport-

skick se även bruksanvisningen för respektive elverk-

tyg).

Elverktyget kan i annat fall få en så ogynnsam tyngd-

punkt att det inte kan hanteras på säkert sätt.

Se till att långa och tunga arbetsstycken inte inkräktar

på arbetsbordet jämvikt.

Långa och tunga arbetsstycken

måste under den fria ändan pallas upp eller stödas (t. ex.

med hjälp av rullstödet PTA 1000 från Bosch).

Håll fingrarna på avstånd från lederna när arbetsbor-

det ställs upp eller skjuts ihop.

Risk finns för att fingrarna

kommer i kläm.

Symboler

Beakta symbolerna nedan som kan vara viktiga för arbetsbor-

dets användning. Lägg symbolerna och deras betydelse på

minnet. Korrekt tolkning av symbolerna hjälper till att bättre

och säkrare använda arbetsbordet.

Produkt- och kapacitetsbeskrivning

Ändamålsenlig användning

Arbetsbordet är avsett för montering av följande stationär-

sågar från Bosch (Datum 2012.02):

Tillsammans med elverktyget är arbetsbordet avsett för kap-

ning av bräden och profiler.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

arbetsbordet på grafiksidan.

Handtag

Lås-/upplåsningsknapp

Tvärstag

Stödadapter

Låsknapp

Bortställningsbygel

Transporthjul

Transporthandtag

Monteringssats för elverktyg

Bortställningsbygelns spärrbultar

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Tekniska data

Symbol

Betydelse

Arbetsbordets maximala bärförmåga

(elverktyg + arbetsstycke) är 125 kg.

Montera elverktyget endast enligt motsva-

rande bilder. (se bilderna B1–B2)

Iaktta ovillkorligen hanteringsläget. Stå

under arbetet alltid mot sidan med hjulen.

(se bild C)

Överbelasta inte arbetsbordet och

använd det inte heller som stege

eller ställ.

Om arbetsbordet överbe-

lastas eller om man stiger upp på bor-

det kan det lätt hända att bordets

tyngdpunkt förändras varefter det tip-

par.

Hänvisar till enskilda moment vid uppställning av arbetsbor-

det.

Dra ut upplåsningsknappen

Ställ foten på transporthandtaget och dra handtaget

uppåt

Dra stadigt fast låsknappen

Hänvisar till enskilda moment vid hopfällning av arbetsbor-

det.

Lossa låsknappen

Dra handtaget lätt uppåt

Dra ut upplåsningsknappen

Tryck arbetsbordet med handtaget långsamt nedåt

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Arbetsbord

PTA 2000

Produktnummer

3 603 M05 300

Arbetsbordets höjd

595

max. bärförmåga

(elverktyg + arbetsstycke)

125

Vikt enligt EPTA-Procedure

01/2003

Symbol

Betydelse

OBJ_BUCH-1563-002.book Page 30 Wednesday, March 28, 2012 1:05 PM

Svenska |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Montage

Leveransen omfattar

Kontrollera innan arbetsbordet monteras att alla nedan

angivna delar medlevererats:

– Arbetsbord PTA 2000

– Monteringssats

bestående av:

sexkantskruvar M8 x 45 (3 st),

sexkantskruvar M8 x 55 (1 st/PPS 7 S),

sexkantskruvar M8 x 35 (1 st/PTS 10),

underläggsbrickor (4 st)

tandade låsmuttrar M8 (4 st)

Följande verktyg behövs i tillägg:

– Skruvnyckel (13 mm) (2 st)

– Sexkantnyckel (5 mm)

Förberedelse av arbetsbordet

Ställ upp arbetsbordet (se bild A)

Arbetsbordet måste ställas upp innan elverktyget monteras.

– Lägg arbetsbordet på golvet med benen nedåt.

– Lossa vid behov låsratten

– Ställ ena foten på transporthandtaget

, lås upp lås-/upp-

låsningsknappen

och dra handtaget

uppåt till spärrbul-

tarna faller i läge.

– Dra åter fast låsratten

Infästning av elverktyget

(PPS 7S: se bilden B1)

(PTS 10: se bilden B2)

Montera elverktyget på arbetsbordet så att elverktygets

manöverelement ligger ovanför hjulen.

– Ställ elverktyget i transportläge. Anvisningar för transport-

läge lämnas i bruksanvisningen för respektive elverktyg.

– Vrid och skjut stödadaptern

enligt bilden till lämpligt läge

för elverktyget (PPS 7: markeringarna 2, PTS 10:

markeringarna 1).

– Placera elverktyget på stödadaptern så att monteringshå-

len på elverktyget ligger i linje med stödadapterns ovala

hål.

– Skruva fast stödadaptern och elverktyget med sexkant-

skruvarna, underläggsbrickorna och tandade låsmuttrarna

ur monteringssatsen

Drift

Arbetsanvisningar

Kontrollera innan arbetet påbörjas att låsratten

är stadigt

åtdragen.

Överbelasta inte arbetsbordet. Beakta arbetsbordets maxi-

mala bärförmåga.

Håll stadigt i arbetsstycket och speciellt då om det gäller

längre och tunga bitar. Efter kapning av arbetsstycket kan

tyngdpunkten förändras till den grad att arbetsbordet tippar.

Stöd långa och tunga arbetsstycken under den fria ändan t.ex.

med rullstöd PTA 1000 från Bosch.

Bortställningbygel

Med hjälp av bortställningsbygeln

kan arbetsbordet med

monterat elverktyg ställas upprätt. Lämpligast ställer du upp

arbetsbordet med monterat elverktyg mot en vägg för att und-

vika att bordet tippar.

– Tryck bortställningsbygelns spärrbultar

inåt och fäll in

bortställningsbygeln

tills spärrbultarna åter faller i läge.

Transport (se bild D1

—

D4)

För transport måste arbetsbordet slås samman.

– Tryck bortställningsbygelns spärrbultar

inåt och fäll in

bortställningsbygeln

tills spärrbultarna åter faller i läge.

– Lossa låsratten

– Ställ en fot på transporthandtaget

och dra handtaget

lätt uppåt för att avlasta spärrbultarna.

– Dra låsknappen

fullständigt ut och skjut arbetsbordet

med handtaget långsamt nedåt.

– Dra åter fast låsratten

– Lyft med transporthandtaget

upp arbetsbordet.

Underhåll och service

Underhåll

Om i arbetsbordet trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av auktoriserad

serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnummer som består av 10 siffror och som finns på

arbetsbordets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskissar och

informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor

beträffande köp, användning och inställning av produkter och

tillbehör.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Arbetsbord, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Ändringar förbehålles.

OBJ_BUCH-1563-002.book Page 31 Wednesday, March 28, 2012 1:05 PM

| Norsk

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Norsk

Sikkerhetsinformasjon

Generelle sikkerhetsinformasjoner

Les alle vedlagte advarsler og instrukser for

arbeidsbenken eller elektroverktøyet som

skal monteres.

Feil ved overholdelsen av sik-

kerhetsinformasjonene og anvisningene kan

medføre elektriske støt, brann og/eller alvorli-

ge skader.

Sikkerhetsinformasjoner for arbeidsbenker

Trekk støpselet ut av stikkontakten og/eller ta batteri-

et ut av elektroverktøyet før du utfører maskininnstil-

linger eller skifter ut tilbehørsdeler.

En uvilkårlig star-

ting av elektroverktøy er årsak til mange uhell.

Sett arbeidsbenken korrekt opp før du monterer elek-

troverktøyet.

En feilfri oppbygging er viktig for å forhindre

at benken bryter sammen.

Fest elektroverktøyet sikkert på arbeidsbenken før du

bruker det.

Hvis elektroverktøyet sklir på arbeidsbenken

kan du miste kontrollen.

Sett arbeidsbenken på en fast, plan og vannrett flate.

Hvis arbeidsbenken kan skli eller vippe, kan elektroverk-

tøyet eller arbeidsstykket ikke føres jevnt og sikkert.

Ikke overbelast arbeidsbenken eller bruk denne som

stige eller stilasje.

Hvis du overbelaster eller står på ar-

beidsbenken kan det føre til tyngdepunktet endres og ar-

beidsbenken da velter.

Pass på at alle skruer og forbindelseselementer er godt

trukket fast ved transport og arbeid.

Løse forbindelser

kan føre til ustabilitet og unøyaktig saging.

Monter og demonter elektroverktøyet kun når det er i

transportstilling (informasjoner om transportstilling,

se også driftsinstruksen for det aktuelle elektroverk-

tøyet).

Elektroverktøyet kan ellers ha et så ungunstig tyng-

depunkt at du ikke kan holde det sikkert.

Sørg for at lange og tunge arbeidsstykker ikke fører til

ubalanse på arbeidsbenken.

Lange og tunge arbeidsstyk-

ker må støttes opp under den frie enden (f. eks. ved hjelp

av rullestativet PTA 1000 fra Bosch).

Hold fingrene unna leddpunktene når du setter opp el-

ler slår sammen arbeidsbenken.

Du kan ellers klemme

fingrene.

Symboler

De nedenstående symbolene kan være av betydning for bruk

av arbeidsbenken. Legg merke til symbolene og deres betyd-

ning. En riktig tolkning av symbolene hjelper deg med å bruke

arbeidsbenken en bedre og sikrere måte.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Arbeidsbenken er beregnet til festing av følgende stasjonære

sager fra Bosch (Utgave: 2012.02):

Sammen med elektroverktøyet er arbeidsbenken beregnet til

kapping av bord og profiler.

Symbol

Betydning

Den maksimale bæreevnen (el-verktøy +

arbeidsstykke) til arbeidsbenken er på

125 kg.

Monter elektroverktøyet kun slik det vises

på det aktuelle bildet.

(se bildene B1–B2)

Legg merke til betjeningsposisjonen. Til

arbeidet må du alltid stå på hjulsiden.

(se bilde C)

Ikke overbelast arbeidsbenken eller

bruk denne som stige eller stilasje.

Hvis du overbelaster eller står på ar-

beidsbenken kan det føre til tyngde-

punktet endres og arbeidsbenken da

velter.

Viser de enkelte skrittene for oppstilling av arbeidsbenken.

Trekk ut låseknappen

Sett foten på transporthåndtaket og trekk håndtaket opp

Trekk låseknappen godt fast

Viser de enkelte skrittene til sammenslåing av arbeidsben-

ken.

Løsne låseknappen

Trekk håndtaket litt oppover

Trekk ut låseknappen

Før arbeidsbenken langsomt ned med håndtaket

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

OBJ_BUCH-1563-002.book Page 32 Wednesday, March 28, 2012 1:05 PM

Norsk |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av arbeidsbenken på illustrasjonssidene.

Håndtak

Låseknapp

Tverrstag

Festeadapter

Låseknott

Frastillingsbøyle

Transporthjul

Transporthåndtak

Festesett el-verktøy

Sperrebolt på frastillingsbøylen

Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Montering

Leveranseomfang

Kontroller før montering av arbeidsbenken om alle nedenstå-

ende oppførte deler er medlevert:

– Arbeidsbenk PTA 2000

– Festesett

består av:

Sekskantskruer M8 x 45 (3 stk.),

Sekskantskruer M8 x 55 (1 stk./PPS 7 S),

Sekskantskruer M8 x 35 (1 stk./PTS 10),

Underlagssskiver (4 stk.),

Sperretannmutre M8 (4 stk)

Nødvendig verktøy i tillegg til det som inngår i leveransen:

– Skrunøkkel (13 mm) (2 stk.)

– Umbrakonøkkel (5 mm)

Forberedelse av arbeidsbenken

Oppstilling av arbeidsbenken (se bilde A)

Før elektroverktøyet festes må du sette opp arbeidsbenken.

– Legg arbeidsbenken med bena ned på gulvet.

– Løsne låseknappen om nødvendig

– Sett en fot på transporthåndtaket

, lås opp låseknappen

og trekk håndtaket

oppover til sperrebolten smekker i

lås.

– Trekk låseknappen

godt fast.

Festing av elektroverktøyet

(PPS 7S: se bilde B1)

(PTS 10: se bilde B2)

Monter elektroverktøyet slik på arbeidsbenken at betjenings-

elementene til elektroverktøyet befinner seg over hjulene.

– Sett elektroverktøyet i transportstilling. Informasjoner om

transportstillingen finner du i driftsinstruksen for det aktu-

elle el-verktøyet.

– Drei og skyv festeadapterne

som vist på bildet inn i en

passende posisjon for det aktuelle elektroverktøyet

(PPS 7: markeringer 2; PTS 10: markeringer 1).

– Plasser elektroverktøyet slik på festeadapterne at monta-

sjeboringene på elektroverktøyet stemmer overens med

langhullene på festeadapteren.

– Skru festeadapterne og elektroverktøyet sammen med

sekskantskruene, underlagsskivene og sperrtannmutrene

fra festesettet

Bruk

Arbeidshenvisninger

Pass på at låseknappen

alltid er trukket godt fast før arbei-

det påbegynnes.

Arbeidsbenken må ikke overbelastes. Ta alltid hensyn til ar-

beidsbenkens maksimale bæreevne.

Hold arbeidsstykket alltid godt fast, spesielt når det sages av

lange, tunge deler. Etter kapping av arbeidsstykket kan tynge-

punktet endres på en så ugunstig måte at arbeidsstykke-bi-

tene kanter.

Støtt lange og tunge arbeidsstykker på den frie enden, f.eks.

med rullestativ PTA 1000 fra Bosch.

Frastillingsbøyle

Med frastillingsbøylen

kan du plassere arbeidsbenken med

elektroverktøyet påmontert i en plassparende posisjon. Det

er best å plassere arbeidsbenken med elektroverktøyet mot

en vegg, slik at det ikke kanter.

– Trykk sperrebolten

til frastillingsbøylen innover og slå

frastillingsbøylen

helt inn til sperreboltene smekker i lås

igjen.

Transport (se bilde D1

—

D4)

Til transport må du slå arbeidsbenken sammen.

– Trykk sperreboltene

til frastillingsbøylen innover og slå

frastillingsbøylen

utover til sperreboltene smekker i lås

igjen.

– Løsne låseknappen

– Sett en fot på transporthåndtaket

og trekk håndtaket

litt opp for å avlaste sperreboltene.

– Trekk låseknappen

helt ut og før arbeidsbenken lang-

somt ned med håndtaket.

– Trekk låseknappen

godt fast.

– Løft arbeidsbenken opp i transporthåndtaket

an.

Arbeidsbenk

PTA 2000

Produktnummer

3 603 M05 300

Høyde arbeidsbenk

595

Maks. bæreevne (el-verktøy + ar-

beidsstykke)

125

Vekt tilsvarende EPTA-Procedure

01/2003

OBJ_BUCH-1563-002.book Page 33 Wednesday, March 28, 2012 1:05 PM

| Suomi

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Service og vedlikehold

Vedlikehold

Hvis arbeidsbenken til tross for omhyggelige produksjons- og

kontrollmetoder en gang skulle svikte, må reparasjonen utfø-

res av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på arbeids-

benkens typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Deltegninger

og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp,

bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Deponering

Arbeidsbenk, tilbehør og emballasje må leveres inn til miljø-

vennlig gjenvinning.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Yleisiä turvallisuusohjeita

Lue kaikki sahapöydän tai siihen asennetta-

vaan sähkötyökalun mukana toimitetut va-

ro-ohjeet ja käyttöohjeet.

Turvallisuusohjei-

den ja käyttöohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun, tulipa-

loon ja/tai vakavaan loukkaantumiseen.

Sahapöytien turvallisuusohjeet

Irrota pistotulppa pistorasiasta ja/tai poista akku säh-

kötyökalusta, ennen kuin säädät laitetta tai vaihdat li-

sätarvikkeita.

Sähkötyökalujen tahaton käynnistyminen

on eräs onnettomuuksien syy.

Kokoa sahapöytä oikein, ennen kuin asennat sähkötyö-

kalun.

Moitteeton kokoaminen on tärkeää, hajoamisen es-

tämiseksi.

Kiinnitä sähkötyökalu tukevasti sahapöytään ennen

käyttöönottoa.

Sähkötyökalun luiskahtaminen sahapöy-

dässä, saattaa johtaa hallinnan menettämiseen.

Aseta sahapöytä tukevalle, tasaiselle ja vaakatasoisel-

le pinnalle.

Jos työpenkki voi luiskahtaa tai heilua, ei säh-

kötyökalua tai työkappaletta voi ohjata tasaisesti ja turval-

lisesti.

Älä ylikuormita sahapöytää äläkä käytä sitä tikkaina tai

telineenä.

Ylikuorma tai sahapöydän päällä seisominen

saattaa johtaa siihen, että sahapöydän painopiste siirtyy

ylöspäin, ja sahapöytä kaatuu.

Tarkista, että kaikki ruuvit ja kiinnikkeet ovat hyvin ki-

ristettyjä kuljetuksessa ja työn aikana.

Löysät liitokset

voivat johtaa epävakauteen ja epätarkkaan sahaukseen.

Asenna ja irrota sähkötyökalu ainoastaan sen ollessa

kuljetusasennossa (ohjeita kuljetusasentoa varten,

katso myös kunkin sähkötyökalun käyttöohje).

Sähkö-

työkalun painopiste saattaa muutoin olla niin epäsuotuisa,

että et pysty pitämään sitä turvallisesti.

Varmista, että pitkät ja painavat työkappaleet eivat

saata työpenkkiä pois tasapainosta.

Pitkät ja painavat

työkappaleet tulee tukea vapaasta päästään (esim. Bosch-

sahatuen PTA 1000 avulla).

Älä saata sormiasi lähelle nivelkohtia, kun pystytät sa-

hapöydän tai taitat sen kasaan.

Sormesi saattavat jäädä

puristukseen.

Tunnusmerkit

Jotkut seuraavista merkeistä voivat olla tärkeitä käyttäessäsi

sahapöytääsi. Opettele merkit ja niiden merkitys. Merkkien

oikea tulkinta auttaa sinua käyttämään sahapöytääsi parem-

min ja turvallisemmin.

Tunnusmerkki Merkitys

Sahapöydän suurin kantokyky

(sähkötyökalu + työkappale) on 125 kg.

Asenna sähkötyökalu vain kyseisen kuvan

osoittamalla tavalla.

(katso kuvat B1–B2)

Ota käyttöasento huomioon. Asetu työssä

aina seisomaan pyörien puolelle.

(katso kuva C)

Älä ylikuormita sahapöytää äläkä

käytä sitä tikkaina tai telineenä.

Yli-

kuorma tai sahapöydän päällä seisomi-

nen saattaa johtaa siihen, että saha-

pöydän painopiste siirtyy ylöspäin, ja

sahapöytä kaatuu.

Osoittaa sahapöydän pystytyksen yksittäiset vaiheet.

Vedä vapautusnuppi ulos

Aseta jalka kuljetuskahvalle ja vedä kahva ylös

Kiristä lukkonuppi hyvin

OBJ_BUCH-1563-002.book Page 34 Wednesday, March 28, 2012 1:05 PM

Suomi |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Tuotekuvaus

Määräyksenmukainen käyttö

Sahapöytä on tarkoitettu seuraavia Bosch-pöytäsahoja var-

ten (tilanne 2012.02):

Sahapöytä on, yhdessä sähkötyökalun kanssa, tarkoitettu

lautojen ja profiilien katkaisuun.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-

vaan sahapöydän kuvaan.

Kahva

Lukitus-/vapautusnuppi

Ristijäykisteet

Kiinnitysadapteri

Lukkonuppi

Seisontatuki

Kuljetuspyörät

Kuljetuskahva

Sähkötyökalun kiinnityssarja

Seisontatuen lukkopultti

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

tamme.

Tekniset tiedot

Asennus

Vakiovarusteet

Tarkista ennen sahapöydän kokoamista, että kaikki alla luetel-

lut osat löytyvät:

– Sahapöytä PTA 2000

– Kiinnityssarja

, jossa:

kuusiokantaruuvit M8 x 45 (3 kappaletta),

kuusiokantaruuvit M8 x 55 (1 kappaletta/PPS 7 S),

kuusiokantaruuvit M8 x 35 (1 kappaletta/PTS 10),

aluslaatat (4 kappaletta),

hammastetut lukkomutterit M8 (4 kappaletta)

Työkalut, jotka tarvitaan toimitukseen kuuluvien lisäksi:

– Avain (13 mm) (2 kappaletta)

– Kuusiokoloavain (5 mm)

Sahapöydän esivalmistelu

Sahapöydän pystytys (katso kuva A)

Pystytä sahapöytä ennen sähkötyökalun kiinnittämistä.

– Aseta sahapöytä lattialle, jalat alaspäin.

– Avaa lukkonuppi

tarvittaessa.

– Aseta jalka kuljetuskahvan

päälle, avaa lukitus-/vapau-

tusnuppi

ja vedä kahvaa

ylöspäin, kunnes lukkopultit

lukkiutuvat.

– Kiristä lukkonuppi

hyvin.

Sähkötyökalun kiinnitys

(PPS 7S: katso kuva B1)

(PTS 10: katso kuva B2)

Asenna sähkötyökalu sahapöytään niin, että sähkötyökalun

käyttöelementit ovat pyörien yläpuolella.

– Saata sähkötyökalu kuljetusasentoon. Ohjeita kuljetus-

asennosta löydät kyseisen sähkötyökalun käyttöohjeesta.

– Käännä ja siirrä kiinnitysadapterit

kuvan osoittamalla ta-

valla kullekin sähkötyökalulle sopivaan asentoon (PPS 7:

merkit 2; (PTS 10: merkit 1).

– Aseta sähkötyökalu kiinnitysadaptereihin niin, että sähkö-

työkalun asennusreiät tulevat kiinnitysadapterin pitkittäis-

reikien päälle.

– Ruuvaa kiinni kiinnitysadapterit ja sähkötyökalu käyttäen

kiinnityssarjan

kuusiokantaruuveja, aluslaattoja ja ham-

mastettuja lukkomuttereita.

Käyttö

Työskentelyohjeita

Varmista aina ennen työn aloittamista, että lukkonuppi

hyvin kiristetty.

Älä ylikuormita sahapöytää. Ota aina huomioon sahapöydän

suurin kuormitettavuus.

Pidä aina tukevasti kiinni työkappaleesta, erityisesti pidem-

mästä, painavammasta osasta. Kun työkappale on katkaistu,

saattaa painopiste siirtyä niin epäedullisesti, että työkappa-

leen osat keikahtavat.

Tue pitkät ja painavat työkappaleet vapaasta päästään (esim.

Bosch-sahatuen PTA 1000 avulla).

Osoittaa sahapöydän kasaan taittamisen yksittäiset vaiheet.

Vapauta lukkonuppi

Vedä kahvaa vähän ylöspäin

Vedä vapautusnuppi ulos

Vie kahvalla sahapöytää hitaasti alaspäin

– PPS 7S

3 603 M03 3..

– PTS 10

3 603 L03 2..

Sahapöytä

PTA 2000

Tuotenumero

3 603 M05 300

Sahapöydän korkeus

595

maks. kantokyky

(sähkötyökalu + työkappale)

125

Paino vastaa EPTA-Procedure

01/2003

Tunnusmerkki Merkitys

OBJ_BUCH-1563-002.book Page 35 Wednesday, March 28, 2012 1:05 PM

| EëëçíéêÜ

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Seisontatuki

Seisontatuen

avulla voit asettaa sahapöydän ja siinä olevan

sähkötyökalun pystyyn tilaa säästävästi. Parhaassa tapauk-

sessa asetat sahapöydän ja siihen kiinnitetyn sähkötyökalun

seinää vasten, kaatumisen estämiseksi.

– Paina seisontatuen lukkopultit

sisään ja taita seisonta-

tuki

kokonaan sisään, kunnes lukkopultit lukkiutuvat uu-

delleen.

Kuljetus (katso kuva D1

—

D4)

Kuljetusta varten tulee työpöytä panna kokoon.

– Paina seisontatuen lukkopultit

sisään ja taita seisonta-

tuki

kokonaan ulos, kunnes lukkopultit lukkiutuvat uudel-

leen.

– Vapauta lukkonuppi

– Aseta jalka kuljetuskahvan

päälle ja vedä kahvaa

vähän

ylöspäin lukkopulttien paineen keventämiseksi.

– Vedä lukkovipu

kokonaan ulos ja siirrä kahvalla sahapöy-

tä hitaasti alaspäin.

– Kiristä lukkonuppi

hyvin.

– Nosta sahapöytää kuljetuskahvasta

Hoito ja huolto

Huolto

Jos sahapöydässä, huolellisesta valmistuksesta ja koestus-

menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa

Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy sahapöydän mallikilvestä.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia

koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara-

osista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja

lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk-

sissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Hävitys

Toimita sahapöytä, lisätarvikkeet ja pakkausmateriaali ympä-

ristöystävälliseen jätteiden kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.

ÅëëçíéêÜ

Õðïäåßîåéò áóöáëåßáò

ÃåíéêÝò õðïäåßîåéò áóöáëåßáò

ÄéáâÜóôå üëåò ôéò ðñïåéäïðïéçôéêÝò

õðïäåßîåéò êáé ïäçãßåò ðïõ óõíïäåýïõí ôï

ôñáðÝæé åñãáóßáò êáé ôï çëåêôñéêü åñãáëåßï

ðïõ èá óõíáñìïëïãçèåß ó’ áõôü.

ÁìÝëåéåò

êáôÜ ôçí ôÞñçóç ôùí õðïäåßîåùí áóöáëåßáò êáé

ôùí ïäçãéþí ìðïñåß íá ðñïêáëÝóïõí

çëåêôñïðëçîßá, öùôéÜ êáé/Þ óïâáñïýò

ôñáõìáôéóìïýò.

Õðïäåßîåéò áóöáëåßáò ãéá ôñáðÝæéá åñãáóßáò

Íá âãÜæåôå ôï öéò áðü ôçí ðñßæá êáé/Þ íá áöáéñåßôå ôçí

ìðáôáñßá áðü ôï çëåêôñéêü åñãáëåßï ðñéí äéåîÜãåôå

êÜðïéåò ñõèìßóåéò óôá ìç÷áíÞìáôá Þ üôáí áëëÜæåôå

åîáñôÞìáôá.

Ç áêïýóéá åêêßíçóç çëåêôñéêþí åñãáëåßùí

áðïôåëåß áéôßá ìåñéêþí áôõ÷çìÜôùí.

ÅãêáôáóôÞóôå óùóôÜ ôï ôñáðÝæé åñãáóßáò ðñéí

óõíáñìïëïãÞóåôå ó’ áõôü ôï çëåêôñéêü åñãáëåßï.

Üøïãç åãêáôÜóôáóç åßíáé áðáñáßôçôç ãéá íá áðïöåõ÷èåß ç

êáôÜññåõóç ôïõ ôñáðåæéïý åñãáóßáò.

Ðñéí ÷ñçóéìïðïéÞóåôå çëåêôñéêü åñãáëåßï íá ôï

óôåñåþóåôå áóöáëþò óôï ôñáðÝæé åñãáóßáò.

Ôõ÷üí

ãëßóôñçìá ôïõ çëåêôñéêïý åñãáëåßïõ åðÜíù óôï ôñáðÝæé

åñãáóßáò ìðïñåß íá ïäçãÞóåé óôçí áðþëåéá ôïõ åëÝã÷ïõ.

Íá ôïðïèåôÞóåôå ôï ôñáðÝæé åñãáóßáò åðÜíù óå ìéá

óôåñåÞ, åðßðåäç êáé ïñéæüíôéá åðéöÜíåéá.

Ôï õðü

êáôåñãáóßá ôåìÜ÷éï äåí ìðïñåß íá ïäçãçèåß ïìïéüìïñöá êáé

áóöáëþò üôáí ôï ôñáðÝæé åñãáóßáò ãëéóôñÜ Þ êéíåßôáé.

Íá ìçí õðåñöïñôþíåôå ôï ôñáðÝæé åñãáóßáò êáé íá ìçí

ôï ÷ñçóéìïðïéåßôå óáí óêÜëá Þ óêáëùóéÜ.

¼ôáí

õðåñöïñôþíåôå ôï ôñáðÝæé åñãáóßáò Þ üôáí áíåâáßíåôå

åðÜíù ó’ áõôü ôüôå ôï êÝíôñï âÜñïõò ôïõ ìðïñåß íá

ìåôáôïðéóôåß ðñïò ôá åðÜíù êé Ýôóé ôï ôñáðÝæé åñãáóßáò íá

áíáôñáðåß.

ÐñïóÝ÷åôå êáôÜ ôçí åñãáóßáò êáé êáôÜ ôç ìåôáöïñÜ íá

åßíáé áóöáëþò óöéãìÝíåò üëåò ïé âßäåò êáé üëá ôá

óôïé÷åßá óýíäåóçò.

×áëáñÝò óõíäÝóåéò ìðïñåß íá

ïäçãÞóïõí óå áóôÜèåéåò êáé óå áíáêñéâåßò êïðÝò.

Ná óõíáñìïëïãåßôå êáé íá áðïóõíáñìïëïãåßôå ôï

çëåêôñéêü åñãáëåßï ìüíï üôáí áõôü âñßóêåôáé óôç èÝóç

ìåôáöïñÜò (ãéá õðïäåßîåéò ó÷åôéêÜ ìå ôç èÝóç

ìåôáöïñÜò âëÝðå åðßóçò ôéò õðïäåßîåéò ÷åéñéóìïý ôïõ

çëåêôñéêïý åñãáëåßïõ).

ÄéáöïñåôéêÜ ôï çëåêôñéêü

åñãáëåßï ìðïñåß íá áðïêôÞóåé Ýíá ôÝôïéï äõóìåíÝò êÝíôñï

âÜñïõò, þóôå íá ìçí ìðïñÝóåôå íá ôï óõãêñáôåßôå

áóöáëþò.

Íá âåâáéþíåóôå üôé ìáêñéÜ êáé âáñéÜ õðü êáôåñãáóßá

ôåìÜ÷éá äåí åðçñåÜæïõí ôçí éóïññïðßá ôïõ ôñáðåæéïý

åñãáóßáò.

Ôï åëåýèåñï Üêñï ôùí ìáêñéþí êáé âáñéþí õðü

êáôåñãáóßá ôåìá÷ßùí ðñÝðåé íá áêïõìðÜåé êÜðïõ Þ íá

õðïóôçñßæåôáé, ð. ÷. åðÜíù óôï/ìå ôï óôÞñéãìá êõëßíäñùí

PTA 1000 ôçò Bosch).

OBJ_BUCH-1563-002.book Page 36 Wednesday, March 28, 2012 1:05 PM

EëëçíéêÜ |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Ìçí ðëçóéÜæåôå ôá ÷Ýñéá óáò óôéò áñèñþóåéò ôïõ

ôñáðåæéïý åñãáóßáò üôáí ôï óôÞíåôå êáé ôï

óõíáñìïëïãåßôå.

Ìðïñåß íá óõíèëéâïýí ôá äÜ÷ôõëÜ óáò.

Óýìâïëá

Ôá óýìâïëá ðïõ áêïëïõèïýí ìðïñåß íá Ý÷ïõí óçìáóßá ãéá ôï

÷åéñéóìü ôïõ ôñáðåæéïý åñãáóßáò. Ðáñáêáëïýìå áðïôõðþóôå

óôï ìõáëü óáò ôá óýìâïëá êáé ôç óçìáóßá ôïõò. Ç óùóôÞ

åñìçíåßá ôùí óõìâüëùí óõìâÜëëåé óôïí êáëýôåñï êáé

áóöáëÝóôåñï ÷åéñéóìü ôïõ ôñáðåæéïý åñãáóßáò.

ÐåñéãñáöÞ ôïõ ðñïúüíôïò êáé ôçò

éó÷ýïò ôïõ

×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü

Ôï ôñáðÝæé åñãáóßáò ðñïïñßæåôáé ãéá ôç óõíáñìïëüãçóç ôùí

åîÞò öáëôóïðñßïíùí ôçò Bosch (êáôÜóôáóç 2012.02):

Ôï ôñáðÝæé åñãáóßáò ìáæß ìå ôï çëåêôñéêü åñãáëåßï ðñïïñßæåôáé

ãéá ôçí êïðÞ éóïìçêþí óáíéäéþí êáé äéáôïìþí [ðñïößë].

Áðåéêïíéæüìåíá óôïé÷åßá

Ç áñéèìïäüôçóç ôùí áðåéêïíéæüìåíùí óôïé÷åßùí âáóßæåôáé

óôçí åéêüíá ôïõ ôñáðåæéïý åñãáóßáò óôç óåëßäá ãñáöéêþí.

ËáâÞ

Êïõìðß áóöÜëéóçò/áðáóöÜëéóçò

ÅãêÜñóéåò áíôçñßäåò

Ðñïóáñìïóôéêü õðïäï÷Þò

ËáâÞ óýóöéîçò

Ðëáßóéï áðüèåóçò

Ôñï÷ïß ìåôáöïñÜò

ËáâÞ ìåôáöïñÜò

Óåô óôåñÝùóçò ðñïóáñìïóôéêïý çëåêôñéêïý åñãáëåßïõ

Ðßñïò áóöÜëéóçò ôïõ ðëáéóßïõ áðüèåóçò

ÅîáñôÞìáôá ðïõ áðåéêïíßæïíôáé Þ ðåñéãñÜöïíôáé äåí ðåñéÝ÷ïíôáé

óôç óôÜíôáñ óõóêåõáóßá. Ãéá ôïí ðëÞñç êáôÜëïãï åîáñôçìÜôùí

êïßôá ôï ðñüãñáììá åîáñôçìÜôùí.

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Óýìâïëï

Óçìáóßá

Ç ìÝãéóôç öÝñïõóá éêáíüôçôá [áíôï÷Þ]

(çëåêôñéêü åñãáëåßï + õðü êáôåñãáóßá

ôåìÜ÷éï) áíÝñ÷åôáé óå 125 kg.

Íá óõíáñìïëïãåßôå ôï çëåêôñéêü åñãáëåßï

ìüíï óýìöùíá ìå ôéò áíôßóôïé÷åò åéêüíåò.

(âëÝðå åéêüíåò B1

–

B2)

Íá äßíåôå ðñïóï÷Þ óôç óùóôÞ óôÜóç

÷åéñéóìïý. Íá åñãÜæåóôå ðÜíôïôå áðü ôçí

ðëåõñÜ ìå ôéò ñüäåò. (âëÝðå åéêüíá C)

Íá ìçí õðåñöïñôþíåôå ôï ôñáðÝæé

åñãáóßáò êáé íá ìçí ôï

÷ñçóéìïðïéåßôå óáí óêÜëá Þ

óêáëùóéÜ.

¼ôáí õðåñöïñôþíåôå ôï

ôñáðÝæé åñãáóßáò Þ üôáí áíåâáßíåôå

åðÜíù ó’ áõôü ôüôå ôï êÝíôñï âÜñïõò

ôïõ ìðïñåß íá ìåôáôïðéóôåß ðñïò ôá

åðÜíù êé Ýôóé ôï ôñáðÝæé åñãáóßáò íá

áíáôñáðåß.

Áðåéêüíéóç ôùí ìåìïíùìÝíùí âçìÜôùí ãéá ôï óôÞóéìï ôïõ

ôñáðåæéïý åñãáóßáò.

ÔñáâÞîôå ôï êïõìðß áðáóöÜëéóçò

ÐáôÞóôå ìå ôï ðüäé óáò ôç ëáâÞ ìåôáöïñÜò êáé ôñáâÞîôå ôç

÷åéñïëáâÞ ðñïò ôá åðÜíù

Óößîôå êáëÜ ôç ëáâÞ áóöÜëéóçò

Áðåéêüíéóç ôùí ìåìïíùìÝíùí âçìÜôùí ãéá ôï äßðëùìá ôïõ

ôñáðåæéïý åñãáóßáò.

×áëáñþóôå ôç ëáâÞ óýóöéîçò

ÔñáâÞîôå ôç ëáâÞ åëáöñÜ ðñïò ôá åðÜíù

ÔñáâÞîôå ôï êïõìðß áðáóöÜëéóçò

Äéðëþóôå óéãÜ óéãÜ ôï ôñáðÝæé åñãáóßáò ðéÜíïíôáò ôï áðü ôç

ëáâÞ

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

ÔñáðÝæé åñãáóßáò

PTA 2000

Áñéèìüò åõñåôçñßïõ

3 603 M05 300

¾øïò ôñáðåæéïý åñãáóßáò

595

ìÝãéóôç öÝñïõóá éêáíüôçôá

(çëåêôñéêü åñãáëåßï + õðü

êáôåñãáóßá ôåìÜ÷éï)

125

ÂÜñïò óýìöùíá ìå

EPTA-Procedure 01/2003

Óýìâïëï

Óçìáóßá

OBJ_BUCH-1563-002.book Page 37 Wednesday, March 28, 2012 1:05 PM

| EëëçíéêÜ

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Óõíáñìïëüãçóç

Ðåñéå÷üìåíï óõóêåõáóßáò

Ðñéí óõíáñìïëïãÞóåôå ôá ôñáðÝæé åñãáóßáò âåâáéùèåßôå üôé

óáò ðáñáäüèçêáí üëá ôá åîáñôÞìáôá/ôìÞìáôá ðïõ

áíáöÝñïíôáé ðáñáêÜôù:

–

ÔñáðÝæé åñãáóßáò PTA 2000

–

Óåô óôåñÝùóçò

áðïôåëïýìåíï áðü:

åîÜãùíåò âßäåò M8 x 45 (3 ôì÷.),

åîÜãùíåò âßäåò M8 x 55 (1 ôì÷./PPS 7 S),

åîÜãùíåò âßäåò M8 x 35 (1 ôì÷./PTS 10),

ñïäÝëåò (4 ôì÷.),

ðáîéìÜäéá áóöáëåßáò (4 ôì÷.)

Åêôüò áðü ôï ðåñéå÷üìåíï ôçò óõóêåõáóßáò ÷ñåéÜæåóôå êáé

ôá ðáñáêÜôù åñãáëåßá:

–

Ãåñìáíéêü êëåéäß (13 mm) (2 ôåìÜ÷éá)

–

Êëåéäß ôýðïõ ¢ëåí (5 mm)

Ðñïåôïéìáóßá ôïõ ôñáðåæéïý åñãáóßáò

ÔïðïèÝôçóç ôïõ ôñáðåæéïý åñãáóßáò (âëÝðå åéêüíá A)

Ôï ôñáðÝæé åñãáóßáò ðñÝðåé íá óôçèåß ðñéí ôç óôåñÝùóç ôïõ

çëåêôñéêïý åñãáëåßïõ.

–

ÈÝóôå ôï ôñáðÝæé åñãáóßáò óôï äÜðåäï ìå ôá ðüäéá ôïõ íá

äåß÷íïõí ðñïò ôá êÜôù.

–

Áí ÷ñåéáóôåß, ÷áëáñþóôå ôç ëáâÞ óýóöéîçò

–

ÐáôÞóôå ìå ôï ðüäé óáò ôç ëáâÞ ìåôáöïñÜò

, áðáóöáëßóôå

ôï êïõìðß áóöÜëéóçò/áðáóöÜëéóçò

êáé ôñáâÞîôå ôç ëáâÞ

ðñïò ôá åðÜíù ìÝ÷ñé íá áóöáëßæïõí ïé ðßñïé áóöáëåßáò.

–

Óößîôå êáëÜ ôç ëáâÞ óýóöéîçò

ÓôåñÝùóç ôïõ çëåêôñéêïý åñãáëåßïõ

(PPS 7S: âëÝðå åéêüíá B1)

(PTS 10: âëÝðå åéêüíá B2)

Ôï çëåêôñéêü åñãáëåßï ðñÝðåé íá óõíáñìïëïãåßôáé åðÜíù óôï

ôñáðÝæé åñãáóßáò Ýôóé, þóôå üëá ôá óôïé÷åßá ÷åéñéóìïý ôïõ

çëåêôñéêïý åñãáëåßïõ íá âñßóêïíôáé ðéï øçëÜ áðü ôïõò

ôñï÷ïýò.

–

ÏäçãÞóôå ôï çëåêôñéêü åñãáëåßï óôç èÝóç ìåôáöïñÜò.

Õðïäåßîåéò ó÷åôéêÜ ìå ôç èÝóç ìåôáöïñÜò èá âñåßôå óôéò

õðïäåßîåéò ÷åéñéóìïý ôïõ åêÜóôïôå çëåêôñéêïý åñãáëåßïõ.

–

Ãõñßóôå êáé ùèÞóôå ôá ðñïóáñìïóôéêÜ õðïäï÷Þò

üðùò

öáßíåôáé óôçí åéêüíá óôçí ãéá ôï åêÜóôïôå åñãáëåßï

êáôÜëëçëç èÝóç (PPS 7: óçìÜäéá 2, PTS 10: óçìÜäéá 1).

–

ÔïðïèåôÞóôå ôï çëåêôñéêü åñãáëåßï åðÜíù óôï

ðñïóáñìïóôéêü õðïäï÷Þò êáôÜ ôÝôïéï ôñüðï, þóôå ïé

ìáêñïõëÝò ôñýðåò ôïõ íá ôáõôéóôïýí ìå ôéò ôñýðåò

óõíáñìïëüãçóçò ôïõ çëåêôñéêïý åñãáëåßïõ.

–

Âéäþóôå ôá ðñïóáñìïóôéêÜ õðïäï÷Þò êáé ôï çëåêôñéêü

åñãáëåßï ìå ôéò åîÜãùíåò âßäåò, ôéò ñïäÝëåò êáé ôá ðáîéìÜäéá

áóöáëåßáò ôïõ óåô óôåñÝùóçò

Ëåéôïõñãßá

Õðïäåßîåéò åñãáóßáò

Ðñéí áñ÷ßóåôå ôçí åñãáóßá óáò íá âåâáéþíåóôå ðÜíôïôå üôé ç

ëáâÞ óýóöéîçò

åßíáé êáëÜ óöéãìÝíç.

Íá ìçí ðáñáöïñôþíåôå ôï ôñáðÝæé åñãáóßáò. Íá ëáìâÜíåôå

ðÜíôïôå õðüøç ôç ìÝãéóôç öÝñïõóá éêáíüôçôá ôïõ ôñáðåæéïý

åñãáóßáò.

Íá êñáôÜôå ôï õðü êáôåñãáóßá ôåìÜ÷éï ðÜíôïôå ãåñÜ, éäéáßôåñá

üôáí ôï áðüêïììá åßíáé ìáêñý Þ/êáé âáñý. ÌåôÜ ôçí êïðÞ ôïõ

õðü êáôåñãáóßá ôåìá÷ßïõ ìðïñåß ôï êÝíôñï âÜñïõò íá

ìåôáôïðéóôåß Ýôóé, þóôå íá áíáôñáðïýí ôá áðïêüììáôá ôïõ õðü

êáôåñãáóßá ôåìá÷ßïõ.

Ôï åëåýèåñï Üêñï ôùí ìáêñéþí êáé âáñéþí õðü êáôåñãáóßá

ôåìá÷ßùí ðñÝðåé íá õðïóôçñßæåôáé, ð.÷. ìå ôï óôÞñéãìá

êõëßíäñùí PTA 1000 ôçò Bosch.

Ðëáßóéï áðüèåóçò

Ìå ôç âïÞèåéá ôïõ ðëáéóßïõ áðüèåóçò

ìðïñåßôå íá

áðïèÝóåôå ôï äéðëùìÝíï ôñáðÝæé åñãáóßáò, ìáæß ôï

óõíáñìïëïãçìÝíï åðÜíù ó’ áõôü çëåêôñéêü åñãáëåßï êÜèåôá.

Ç êáëýôåñç ëýóç åßíáé, íá áêïõìðÞóåôå ôï ôñáðÝæé åñãáóßáò

ìáæß ìå ôï çëåêôñéêü åñãáëåßï óå Ýíáí ôïß÷ï ãéá íá ìçí ìðïñåß

íá áíáôñáðåß.

–

ÐáôÞóôå ðñïò ôá ìÝóá ôïí ðßñï áóöÜëéóçò

ôïõ ðëáéóßïõ

áðüèåóçò êáé äéðëþóôå ôÝñìá ôï ðëáßóéï áðüèåóçò

ìÝ÷ñé

íá áêïýóåôå üôé áóöÜëéóå ðÜëé ï ðßñïò áóöÜëéóçò.

ÌåôáöïñÜ (âëÝðå åéêüíá D1

—

D4)

Ãéá íá ìåôáöÝñåôå ôï ôñáðÝæé åñãáóßáò ðñÝðåé ðñþôá íá ôï

óõìðôýîåôå.

–

ÐáôÞóôå ðñïò ôá ìÝóá ôïõò ðßñïõò áóöÜëéóçò

ôïõ

ðëáéóßïõ áðüèåóçò êáé áíïßîôå ôÝñìá ôï ðëáßóéï áðüèåóçò

ìÝ÷ñé íá áêïýóåôå üôé áóöÜëéóå ðÜëé ï ðßñïò áóöÜëéóçò.

–

×áëáñþóôå ôç ëáâÞ óýóöéîçò

–

ÐáôÞóôå ìå ôï ðüäé óáò ôç ëáâÞ ìåôáöïñÜò

êáé ôñáâÞîôå

ôç ëáâÞ

åëáöñÜ ðñïò åðÜíù ãéá íá áðåëåõèåñþóåôå ôïí

ðßñï áóöÜëéóçò.

–

ÔñáâÞîôå ôï êïõìðß áóöÜëéóçò

ôÝñìá Ýîù êáé äéðëþóôå

óéãÜ óéãÜ ôï ôñáðÝæé åñãáóßáò ðéÜíïíôáò ôï áðü ôç ëáâÞ.

–

Óößîôå êáëÜ ôç ëáâÞ óýóöéîçò

–

Íá óçêþíåôå ôï ôñáðÝæé åñãáóßáò ðéÜíïíôáò ôï áðü ôç ëáâÞ

ìåôáöïñÜò

ÓõíôÞñçóç êáé Service

ÓõíôÞñçóç

Áí ðáñ’ üëåò ôéò åðéìåëçìÝíåò ìåèüäïõò êáôáóêåõÞò êáé

åëÝã÷ïõ ôï ôñáðÝæé åñãáóßáò óôáìáôÞóåé êÜðïôå íá ëåéôïõñãåß,

ôüôå íá áíáèÝóåôå ôçí åðéóêåõÞ ôïõ óå Ýíá åîïõóéïäïôçìÝíï

êáôÜóôçìá Service ãéá çëåêôñéêÜ åñãáëåßá ôçò Bosch.

Óå ðåñßðôùóç äéáóáöçôéêþí åñùôÞóåùí êáèþò êáé üôáí

ðáñáããÝëíåôå áíôáëëáêôéêÜ óáò ðáñáêáëïýìå íá áíáöÝñåôå

ïðùóäÞðïôå ôï 10øÞöéï áñéèìü åõñåôçñßïõ ðïõ áíáãñÜöåôáé

óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ ôñáðåæéïý åñãáóßáò.

Service êáé óýìâïõëïò ðåëáôþí

To Service áðáíôÜ óôéò åñùôÞóåéò óáò ó÷åôéêÜ ìå ôçí åðéóêåõÞ

êáé ôç óõíôÞñçóç ôïõ ðñïúüíôïò óáò êáèþò êáé ãéá ôá áíôßóôïé÷á

áíôáëëáêôéêÜ. ËåðôïìåñÞ ó÷Ýäéá êáé ðëçñïöïñßåò ãéá ôá

áíôáëëáêôéêÜ èá âñåßôå óôçí çëåêôñïíéêÞ äéåýèõíóç:

www.bosch-pt.com

Ç ïìÜäá óõìâïýëùí ôçò Âosch óáò õðïóôçñßæåé åõ÷áñßóôùò

OBJ_BUCH-1563-002.book Page 38 Wednesday, March 28, 2012 1:05 PM

Türkçe |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

üôáí Ý÷åôå åñùôÞóåéò ó÷åôéêÝò ìå ôçí áãïñÜ, ôç ÷ñÞóç êáé ôç

ñýèìéóç ôùí ðñïúüíôùí êáé áíôáëëáêôéêþí.

ÅëëÜäá

Robert Bosch A.E.

Åñ÷åßáò 37

19400 Êïñùðß – ÁèÞíá

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

Áðüóõñóç

Ôï ôñáðÝæé åñãáóßáò, ôá åîáñôÞìáôá êáé ïé óõóêåõáóßåò ðñÝðåé

íá áíáêõêëþíïíôáé ìå ôñüðï öéëéêü ðñïò ôï ðåñéâÜëëïí.

Ôçñïýìå ôï äéêáßùìá áëëáãþí.

Türkçe

Güvenlik Talimat

Genel güvenlik talimat

Çalşma masas veya monte edilecek

elektrikli el aleti ekinde teslim edilen bütün

uyarlar ve talimat okuyun.

Güvenlik

uyarlarna ve talimat hükümlerine uyulmadğ

takdirde elektrik çarpmas, yangn ve/veya ağr

yaralanmalara neden olunabilir.

Çalşma masalarna ait güvenlik uyarlar

Aleti ayarlamadan veya aksesuar parçalarn

değiştirmeden önce fişi prizden çekin ve/veya aküyü

elektrikli el aletinden çkarn.

Elektrikli el aletleri

denetim dş çalştklar takdirde kazalara neden olabilirler.

Elektrikli el aletini takmadan önce çalşma masasn

kusursuz biçimde monte edin.

Çökme/yklmay önlemek

için masann kusursuz biçimde monte edilmesi önemlidir.

Kullanmaya başlamadan önce elektrikli el aletini

çalşma masasna iyi ve güvenli biçimde tespit edin.

Elektrikli el aletinin çalşma masas üzerinde kaymas aletin

kontrolünün kaybna neden olabilir.

Çalşma masasn sağlam, sert, düz ve yatay bir yüzeye

yerleştirin.

Çalşma masas kayar veya sallanacak olursa,

elektrikli el aleti veya iş parças güvenle yönlendirilemez.

Çalşma masasna aşr yük yüklemeyin ve onu

merdiven veya iskele olarak kullanmayn.

Çalşma

masasna aşr yüklenme veya masann üzerinde durma,

masann ağrlk noktasnn yukarya kalkmasna ve

devrilmesine neden olabilir.

Nakliye ve çalşma esnasnda bütün vidalarn ve

bağlant elemanlarnn güvenli biçimde sklmş

olmasna dikkat edin.

Gevşek bağlantlar istikrarszlklara

ve hassas olmayan kesme işlemlerine neden olabilir.

Elektrikli el aletini sadece nakliye konumunda takn ve

sökün (Nakliye konunu için ilgili elektrikli el aletinin

kullanm klavuzuna da bakn).

Aksi takdirde elektrikli el

aleti güvenli biçimde tespit edilemeyecek ağrlk noktasna

sahip olabilir.

Uzun ve ağr iş parçalarnn çalşma masasnn

dengesini bozmamasna dikkat edin.

Uzun ve ağr iş

parçalarnn serbest uçlar desteklenmelidir (örneğin

Bosch tekerlekli destekle PTA 1000).

Çalşma masasn yerleştirirken veya bir araya

getirirken parmaklarnz mafsal noktalarnn yaknna

getirmeyin.

Parmaklarnz ezilebilir.

Semboller

Aşağdaki semboller çalşma masanz kullanrken önemli

olabilir. Lütfen sembolleri ve anlamlarn iyice zihninize

yerleştirin. Sembolleri doğru yorumlamanz, çalşma masasn

daha iyi ve daha güvenli kullanmanza yardmc olur.

Sembol

Anlam

Çalşma masasnn maksimum taşma

kapasitesi (elektrikli el aleti + iş parças)

125 kg’dr.

Elektrikli el aletini sadece ilgili şekilde

gösterildiği gibi takn.

(Baknz: Şekiller B1

–

B2)

Kumanda pozisyonuna dikkat edin.

Çalşma esnasnda daima tekerleklerin

olduğu tarafta durun. (Baknz: Şekil C)

Çalşma masasna aşr yük

yüklemeyin ve onu merdiven veya

iskele olarak kullanmayn.

Çalşma

masasna aşr yüklenme veya masann

üzerinde durma, masann ağrlk

noktasnn yukarya kalkmasna ve

devrilmesine neden olabilir.

Çalşma masasnn yerleştirilmesine ilişkin münferit işlem

admlarn gösterir.

Boşa alma düğmesini çekin

Ayağ nakliye tutamağna yerleştirin ve tutamağ yukar

çekin

Kilitleme topuzunu iyice skn

OBJ_BUCH-1563-002.book Page 39 Wednesday, March 28, 2012 1:05 PM

| Türkçe

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ürün ve işlev tanm

Usulüne uygun kullanm

Bu çalşma masas aşağdaki tezgâh testerelerinin taklmas

için tasarlanmştr (2012.02 tarihi itibariyle):

Çalşma masas elektrikli el aleti ile birlikte tahta ve pofillerin

kesilmesi için tasarlanmştr.

Şekli gösterilen elemanlar

Şekli gösterilen elemanlarn numaralar grafik sayfasndaki

çalşma masas şeklindeki numaralarla ayndr.

Tutamak

Kilitleme ve boşa alma düğmesi

Enine kiriş

Tespit (bağlama) adaptörü

Kilitleme topuzu

Brakma kolu

Nakliye tekerlekleri

Taşma tutamağ

Elektrikli el aleti tespit seti

Brakma kolu blokaj pimleri

Şekli gösterilen veya tanmlanan aksesuar standart teslimat

kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda

bulabilirsiniz.

Teknik veriler

Montaj

Teslimat kapsam

Çalşma masasn monte etmeden önce aşağda belirtilen

parçalarn hepsinin teslim edilip edilmediğini kontrol edin:

–

Çalşma masas PTA 2000

–

Tespit seti

şunlardan oluşur:

Altgen vidalar M8 x 45 (3 adet),

Altgen vidalar M8 x 55 (1 adet/PPS 7 S),

Altgen vidalar M8 x 35 (1 adet/PTS 10),

Besleme pullar (4 adet),

Dişli blokaj somunlar M8 (4 adet)

Teslimat kapsam için gerekli olan ek aletler:

–

Vida anahtar (13 mm) (2 adet)

–

İç altgen anahtar (5 mm)

Çalşma masasnn hazrlanmas

Çalşma masasnn yerleştirilmesi (Baknz: Şekil A)

Elektrikli el aletini tespit etmeden önce çalşma masasn

yerleştirmelisiniz.

–

Çalşma masasn zemine ayaklar üzerine yerleştirin.

–

Bu işlem esnasnda gerekiyorsa kilitleme topuzunu

gevşetin.

–

Bir ayağ taşma tutamağna

getirin, kilitleme ve boşa

alma düğmesini

boşa aln ve tutamağ

blokaj pimleri

kavrama yapncaya kadar yukar çekin.

–

Kilitleme topuzunu

iyice skn.

Elektrikli el aletinin tespiti

(PPS 7S: Baknz: Şekil B1)

(PTS 10: Baknz: Şekil B2)

Elektrikli el aletini çalşma masasna elektrikli el aletinin

kumanda elemanlar tekerleklerin üstünde bulunacak biçimde

takn.

–

Elektrikli el aletini nakliye konumuna getirin. Nakliye

konumuna ait açklamalar ilgili elektrikli el aletinin

kullanm klavuzunda bulabilirsiniz.

–

Bağlama adaptörünü

şekilde gösterildiği gibi ilgili

elektrikli el aletine uyacak pozisyona çevirin ve itin (PPS 7:

işaretler 2; PTS 10: işaretler 1).

–

Elektrikli el aletini bağlama adaptörüne elektrikli el aletinin

montaj delikleri bağlama adaptörünün uzunlamasna

delikleri ile ayn hizaya getirilebilecek biçimde

konumlandrn.

–

Bağlama adaptörü ile elektrikli el aletini tespit setindeki

altgen vidalar, besleme pullar ve blokaj somunlar ile

birbirine vidalayn.

İşletme

Çalşrken dikkat edilecek hususlar

Çalşmaya başlamadan önce kilitleme topuzunun

daima

iyice sklmş olduğundan emin olun.

Çalşma masasna aşr yük bindirmeyin. Çalşma masasnn

taşma kapasitesini her zaman dikkate aln.

Çalşma masasnn bir araya getirilişine ilişkin münferit işlem

admlarn gösterir.

Kilitleme topuzunu gevşetin

Tutamağ hafifçe yukar çekin

Boşa alma düğmesini çekin

Tutamaktan tutarak çalşma masasn yavaşça aşağ indirin

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Çalşma masas

PTA 2000

Ürün kodu

3 603 M05 300

Çalşma masas yüksekilği

595

maks. taşma kapasitesi

(elektrikli el aleti + iş parças)

125

Ağrlğ EPTA-Procedure

01/2003’e göre

Sembol

Anlam

OBJ_BUCH-1563-002.book Page 40 Wednesday, March 28, 2012 1:05 PM

Türkçe |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Özellikle uzun ve ağr kesme işlerinde iş parçasn her zaman

skca tutun. İş parças kesildikten sonra ağrlk noktas kesilen

parçann devrilebileceği bir konuma gelebilir.

Ağr ve uzun iş parçalarnn boştaki ucunu örneğin Bosch

makaral dayamak PTA 1000 ile destekleyin.

Brakma kolu

yardm ile takl elektrikli el aleti ile birlikte

çalşma masasn yerden tasarruf ederek brakabilirsiniz.

Herhangi bir devrilmeye neden olmamak için ideal durumda

çalşma masasn elektrikli el aleti ile birlikte bir duvara

dayayn.

–

Brakma kolunun blokaj pimlerini

içe bastrn ve

brakma kolunu

blokaj pimleri tekrar kavrama yapncaya

kadar içeri katlayn.

Nakliye (Baknz: Şekil D1

—

D4)

Nakletmek için çalşma masasn bir araya getirmelisiniz.

–

Brakma kolunun blokaj pimlerini

içe bastrn ve

brakma kolunu

blokaj pimleri tekrar kavrama yapncaya

kadar dşar katlayn.

–

Kilitleme topuzunu

gevşetin.

–

Bir ayağ nakliye (taşma) tutamağna

getirin ve tutamağ

blokaj pimlerini boşa almak için hafifçe yukar çekin.

–

Kilitleme düğmesini

sonuna kadar dşar çekin ve

tutamaktan tutarak çalşma masasn yavaşça aşağ indirin.

–

Kilitleme topuzunu

iyice skn.

–

Taşma (nakliye) tutamğndan

tutarak çalşma masasn

kaldrn.

Bakm ve servis

Bakm

Çalşma masas dikkatli üretim ve test yöntemlerine rağmen

arza yapacak olursa, onarm Bosch Elektrikli El Aletleri için

yetkili bir serviste yaptrn.

Lütfen bütün başvuru ve yetek parça siparişlerinizde çalşma

masas tip etiketi üzerindeki 10 haneli ürün kodunu belirtin.

Müşteri servisi ve müşteri danşmanlğ

Müşteri servisleri ürününüzün onarm ve bakm ile yedek

parçalarna ait sorularnz yantlandrr. Demonte görünüşler

ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satn alacağnz ürünün özellikleri,

bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile

yedek parçalarna ait sorularnz memnuniyetle yantlandrr.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Işklar LTD.ŞTİ.

Kzlay Cad. No: 16/C Seyhan

Adana

Tel.: 0322 359 97 10

Tel.: 0322 359 13 79

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkas No: 67

Aksaray

Tel.: 0382 215 19 39

Tel.: 0382 215 12 46

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşs

No: 48/29 İskitler

Ankara

Tel.: 0312 341 51 42

Tel.: 0312 341 02 03

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 346 58 76

Tel.: 0242 346 28 85

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 262 06 66

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşs

Elazğ

Tel.: 0424 218 35 59

Körfez Elektrik

Sanayi Çarşs 770 Sok. No: 71

Erzincan

Tel.: 0446 223 09 59

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasaras Fethiye

Fethiye

Tel.: 0252 614 57 01

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 231 64 32

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi alt Cad. No: 3/C

Gaziantep

Tel.: 0342 231 95 00

Onarm Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 613 75 46

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 872 00 66

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 376 80 74

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 457 14 65

OBJ_BUCH-1563-002.book Page 41 Wednesday, March 28, 2012 1:05 PM

| Polski

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ankaral Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 336 42 16

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 228 90 90

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyaclar Aralğ No: 9

Tekirdağ

Tel.: 0282 651 28 84

Tasfiye

Çalşma masas, aksesuar ve ambalaj malzemesi çevre dostu

yeniden kazanm merkezine gönderilmek zorundadr.

Değişiklik haklarmz sakldr.

Polski

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa

Należy w całości przeczytać wskazówki

bezpieczeństwa oraz instrukcje, które

zostały dostarczone razem ze stołem

roboczym lub elektronarzędziem,

przeznaczonym do zamontowania na nim.

Niedociągnięcia w przestrzeganiu wskazówek

bezpieczeństwa i instrukcji zaleceń mogą

doprowadzić do porażenia prądem

elektrycznym, pożaru i/lub poważnych

obrażeń.

Wskazówki bezpieczeństwa dla stołów

roboczych

Przed dokonywaniem ustawień elektronarzędzia lub

wymianą akcesoriów należy wyciągnąć wtyk z gniazda

sieciowego i/lub wyjąć akumulator z elektronarzędzia.

Przypadkowe ruszenie elektronarzędzia stanowi

przyczynę wielu wypadków.

Przed montażem elektronarzędzia, należy prawidłowo

zmontować stół roboczy.

Właściwe zmontowanie stołu

jest niezbędne, aby zapobiec upadkowi elektronarzędzia.

Przed rozpoczęciem użytkowania elektronarzędzia,

należy go dobrze zamocować na stole roboczym.

Przesunięcie się elektronarzędzia na stole roboczym może

spowodować utratę kontroli.

Stół roboczy należy stawiać na stabilnej, równej

i poziomej powierzchni.

Jeżeli stół roboczy przesuwa się

lub chwieje, nie będzie możliwe równomierne i pewne

prowadzenie elektronarzędzia lub materiału obrabianego.

Nie przeciążać stołu roboczego, nie stosować go jako

drabiny lub rusztowania.

Przeciążanie stołu lub stawanie

na nim może spowodować, że jego punkt ciężkości

zostanie przeniesiony i stół się przewróci.

Należy przed każdym transportem, a także przed

przystąpieniem do pracy skontrolować, czy wszystkie

śruby i wszystkie elementy łączące są dostatecznie

mocno dociągnięte.

Luźne połączenia mogą

spowodować brak stabilności i prowadzić do

niedokładnych cięć.

Elektronarzędzie wolno montować i demontować tylko

w pozycji transportowej (wskazówki dotyczące pozycji

transportowej znajdują się w instrukcji obsługi danego

elektronarzędzia).

W przeciwnym wypadku

elektronarzędzie może mieć tak niekorzystnie rozłożony

punkt ciężkości, że niemożliwe będzie jego utrzymanie.

Należy upewnić się, że długie i ciężkie elementy nie

spowodują przewrócenia się stołu roboczego.

Wystającą część długiego i ciężkiego elementu należy

czymś podeprzeć lub coś pod nią włożyć (np. podpórkę

rolkową PTA 1000 firmy Bosch).

Podczas ustawiania lub składania stołu należy uważać,

aby palce nie znalazły się w pobliżu zawiasów.

Istnieje

niebezpieczeństwo zmiażdżenia palców.

Symbole

Następujące symbole mogą okazać się ważne dla pracy ze

stołem roboczym. Proszę zapamiętać te symbole i ich

znaczenia. Dzięki właściwej interpretacji symboli można

lepiej i bezpieczniej użytkować stół roboczy.

Symbol

Znaczenie

Maksymalna nośność (elektronarzędzie +

element obrabiany) stołu roboczego

wynosi 125 kg.

Elektronarzędzie należy montować tylko

w sposób ukazany na odpowiednim

rysunku. (zob. rys. B1

–

B2)

Należy zwrócić uwagę na właściwą

pozycję operatora. Podczas pracy należy

stać zawsze po stronie z kółkami.

(zob. rys. C)

Nie przeciążać stołu roboczego, nie

stosować go jako drabiny lub

rusztowania.

Przeciążanie stołu lub

stawanie na nim może spowodować, że

jego punkt ciężkości zostanie

przeniesiony i stół się przewróci.

OBJ_BUCH-1563-002.book Page 42 Wednesday, March 28, 2012 1:05 PM

Polski |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Opis urządzenia i jego zastosowania

Użycie zgodne z przeznaczeniem

Stół roboczy przeznaczony jest do pracy z niżej

wymienionymi pilarkami stacjonarnymi firmy Bosch

(stan 2012.02):

Stół roboczy wraz z elektronarzędziem przeznaczony jest do

przycinania na długość desek i profili.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do rysunku stołu roboczego na stronie graficznej.

Uchwyt

Przycisk blokujący/zwalniający blokadę

Poprzeczki

Przystawka do mocowania

Gałka blokująca

Podpórka

Kółka transportowe

Uchwyt transportowy

Zestaw montażowy elektronarzędzia

Rygiel podpórki

Osprzęt ukazany na rysunkach lub opisany w instrukcji

użytkowania nie wchodzi w standardowy zakres dostawy.

Kompletny asortyment osprzętu można znaleźć w naszym

katalogu osprzętu.

Dane techniczne

Montaż

Zakres dostawy

Przed przystąpieniem do montażu stołu roboczego należy

skontrolować, czy dostarczone zostały wszystkie wymienione

poniżej elementy:

–

Stół roboczy PTA 2000

–

Zestaw montażowy

składający się z:

śruby sześciokątne M8 x 45 (3 sztuki),

śruby sześciokątne M8 x 55 (1 sztuki/PPS 7 S),

śruby sześciokątne M8 x 35 (1 sztuki/PTS 10),

podkładek (4 sztuki)

nakrętek kołnierzowych ząbkowanych M8 (4 sztuki)

Narzędzia potrzebne do montażu, a nie wchodzące w

zakres dostawy:

–

Klucz płaski (13 mm) (2 sztuki)

–

Klucz imbusowy (5 mm)

Przygotowanie stołu roboczego

Ustawianie stołu roboczego (zob. rys. A)

Przed zamocowaniem elektronarzędzia, stół roboczy należy

ustawić.

–

Ułożyć stół roboczy na podłodze, nogami skierowanymi w

dół.

–

W razie potrzeby zwolnić gałkę blokującą

–

Postawić jedną stopę na uchwycie transportowym

odblokować przycisk blokujący/zwalniający blokadę

ciągnąć za uchwyt

tak, aby sworznie zaskoczyły.

–

Mocno dokręcić gałkę blokującą

Mocowanie elektronarzędzia

(PPS 7S: zob. rys. B1)

(PTS 10: zob. rys. B2)

Zamontować elektronarzędzie na stole roboczym w taki

sposób, aby elementy obsługowe elektronarzędzia znalazły

się powyżej kółek.

–

Ustawić elektronarzędzie w pozycji transportowej.

Wskazówki dotyczące pozycji transportowej można

odnaleźć w instrukcji obsługi danego elektronarzędzia.

–

Obrócić i ustawić przystawkę mocującą

w odpowiedniej

dla danego elektronarzędzia pozycji, jak to ukazano na

rysunku (PPS 7: znaczniki 2; PTS 10: znaczniki 1).

–

Umieścić elektronarzędzie na przystawkach mocujących w

taki sposób, aby otwory montażowe elektronarzędzia

pokrywały się ze wzdłużnymi otworami przystawki

mocującej.

Ukazuje poszczególne kroki, które należy wykonać, aby

ustawić stół roboczy.

Pociągnąć przycisk blokady

Postawić stopę na uchwycie transportowym i pociągnąć

uchwyt do góry

Mocno dokręcić gałkę blokującą

Ukazuje poszczególne kroki, które należy wykonać, aby

złożyć stół roboczy.

Zwolnić gałkę blokującą

Lekko pociągnąć uchwyt do góry

Pociągnąć przycisk blokady

Ostrożnie poprowadzić stół roboczy w dół, pociągając za

uchwyt

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Symbol

Znaczenie

Stół roboczy

PTA 2000

Numer katalogowy

3 603 M05 300

Wysokość stołu roboczego

595

maks. obciążenie

(elektronarzędzie + element

obrabiany)

125

Ciężar odpowiednio do

EPTA-Procedure 01/2003

OBJ_BUCH-1563-002.book Page 43 Wednesday, March 28, 2012 1:05 PM

| Česky

1 619 929 K24 | (28.3.12)

Bosch Power Tools

–

Przykręcić przystawki mocujące do elektronarzędzia za

pomocą śrub sześciokątnych, podkładek i nakrętek

kołnierzowych ząbkowanych, wchodzących w skład

zestawu montażowego

Praca urządzenia

Wskazówki dotyczące pracy

Przed rozpoczęciem pracy upewnić się, że gałka blokująca

jest zawsze mocno dociągnięta.

Nie należy przeciążać stołu roboczego. Należy przy tym

zwrócić uwagę na maksymalną nośność stołu roboczego.

Należy zawsze mocno przytrzymywać obrabiany przedmiot, a

w szczególności jego dłuższą lub cięższą część. Po przecięciu

obrabianego przedmiotu, jego środek ciężkości może się

przenieść w niekorzystny sposób i spowodować osunięcie się

odciętych elementów.

Wystającą część długiego i ciężkiego elementu należy czymś

podeprzeć, np. podpórką rolkową PTA 1000 firmy Bosch.

Podpórka

służy do pionowego ustawiania stołu roboczego

wraz z zamontowanym na nim elektronarzędziem. Zaleca się

ustawienie stołu roboczego wraz z elektronarzędziem

bezpośrednio pod ścianą, aby uniknąć przewrócenia się.

–

Wcisnąć sworznie blokujące

podpórki do środka i

złożyć podpórkę

tak, aby sworznie blokujące ponownie

zaskoczyły.

Transport (patrz szkic D1

—

D4)

Przed transportem stół roboczy należy złożyć.

–

Wcisnąć sworznie blokujące

podpórki do środka i

rozłożyć podpórkę

tak, aby sworznie blokujące

ponownie zaskoczyły.

–

Zwolnić gałkę blokującą

–

Postawić jedną stopę na uchwyt transportowy

i lekko

pociągnąć za uchwyt

do góry, aby odciążyć sworznie.

–

Pociągnąć przycisk blokady

do zewnątrz i trzymając za

uchwyt wolno poprowadzić stół roboczy do dołu.

–

Mocno dokręcić gałkę blokującą

–

Podnieść stół roboczy, ciągnąc za uchwyt transportowy

Konserwacja i serwis

Konserwacja

Jeśli stół roboczy, mimo starannych metod produkcji i

kontroli uległby awarii, naprawy jego powinien dokonać

autoryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach i zamówieniach części

zamiennych konieczne jest podanie dziesięciocyfrowego

numeru katalogowego, znajdującego się na tabliczce

znamionowej stołu.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji

nabytego produktu oraz dostępu do części zamiennych

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w

razie pytań związanych z zakupem produktu, jego

zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Stół roboczy, osprzęt i opakowanie należy oddać do

powtórnego przetworzenia zgodnego z obowiązującymi

przepisami w zakresie ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Všeobecná bezpečnostní upozornění

Čtěte všechna k pracovnímu stolu a

namontovanému elektronářadí přiložená

varovná upozornění a pokyny.

Zanedbání při

dodržování bezpečnostních upozornění a

pokynů mohou zapříčinit zásah elektrickým

proudem, požár a/nebo těžká zranění.

Bezpečnostní upozornění pro pracovní stoly

Dříve než provedete nastavení stroje nebo výměnu dílů

příslušenství, vytáhněte zástrčku ze zásuvky a/nebo

odejměte akumulátor z elektronářadí.

Neúmyslný start

elektronářadí je příčinou některých úrazů.

Dříve než namontujete elektronářadí, sestavte

správně pracovní stůl.

Bezchybné smontování je

důležité, aby se zamezilo riziku zhroucení.

Dříve než elektronářadí použijete, upevněte jej

spolehlivě na pracovní stůl.

Sesmeknutí elektronářadí na

pracovním stole může vést ke ztrátě kontroly.

Pracovní stůl umístěte na pevnou, rovinnou a

vodorovnou plochu.

Pokud se může pracovní stůl

sesmeknout nebo viklat, nemohou být elektronářadí nebo

obrobek rovnoměrně a spolehlivě vedeny.

Pracovní stůl nepřetěžujte a nepoužívejte jej jako

žebřík nebo lešení.

Přetížení nebo stání na pracovním

OBJ_BUCH-1563-002.book Page 44 Wednesday, March 28, 2012 1:05 PM

Česky |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

stole může vést k tomu, že se těžiště pracovního stolu

přesune nahoru a ten se převrátí.

Dbejte na to, aby byly při přepravě a při práci veškeré

šrouby a spojovací prvky pevně utaženy.

Uvolněné

spoje mohou vést k nestabilitám a k nepřesným procesům

řezání.

Elektronářadí namontujte a demontujte jen tehdy,

pokud je v přepravní poloze (upozornění k přepravní

poloze viz též návod k provozu příslušného

elektronářadí).

Elektronářadí jinak může mít tak

nevýhodné těžiště, že jej nemůžete spolehlivě držet.

Zajistěte, aby dlouhé a těžké obrobky nedostaly

pracovní stůl z rovnováhy.

Dlouhé a těžké obrobky

musejí být na volném konci podloženy nebo podepřeny

(např. pomocí válečkové podpěry PTA 1000 firmy Bosch).

Nedávejte při sestavování či skládání pracovního stolu

své prsty do blízkosti kloubových bodů.

Prsty by mohly

být přiskřípnuty.

Symboly

Následující symboly mohou mít význam pro používání Vašeho

pracovního stolu. Zapamatujte si, prosím, symboly a jejich

význam. Správná interpretace symbolů Vám pomůže

pracovní stůl lépe a bezpečněji používat.

Popis výrobku a specifikací

Určující použití

Pracovní stůl je určen pro upnutí následujících stacionárních

pil Bosch (stav 2012.02):

Společně s elektronářadím je pracovní stůl určen ke

zkracování prken a profilů.

Zobrazené komponenty

Číslování zobrazených komponentů se vztahuje na zobrazení

pracovního stolu na grafických stranách.

Rukojeť

Zajišťovací/odjišťovací knoflík

Příčné vzpěry

Upínací adaptér

Aretační knoflík

Parkovací třmen

Přepravní kolečka

Přepravní držadlo

Upevňovací sada elektronářadí

Zajišťovací čep parkovacího třmenu

Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem

programu příslušenství.

Technická data

Symbol

Význam

Maximální nosnost (elektronářadí +

obrobek) pracovního stolu činí 125 kg.

Smontujte elektronářadí jen tak, jak je v

příslušném obrázku vyobrazeno.

(viz obr. B1

–

B2)

Dbejte na pozici obsluhy. Pro práci se

stavte vždy na stranu koleček. (viz obr. C)

Pracovní stůl nepřetěžujte a

nepoužívejte jej jako žebřík nebo

lešení.

Přetížení nebo stání na

pracovním stole může vést k tomu, že

se těžiště pracovního stolu přesune

nahoru a ten se převrátí.

Ukazuje jednotlivé kroky pro sestavení pracovního stolu.

Vytáhněte odjišťovací knoflík

Dejte nohu na přepravní držadlo a rukojeť vytáhněte

nahoru

Pevně utáhněte aretační knoflík

Ukazuje jednotlivé kroky pro složení pracovního stolu.

Povolte aretační knoflík

Rukojeť lehce vytáhněte nahoru

Vytáhněte odjišťovací knoflík

Pracovní stůl veďte za rukojeť pomalu dolů

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Pracovní stůl

PTA 2000

Objednací číslo

3 603 M05 300

Výška pracovního stolu

595

Max. nosnost

(elektronářadí + obrobek)

125

Hmotnost podle EPTA-Procedure

01/2003

Symbol

Význam

OBJ_BUCH-1563-002.book Page 45 Wednesday, March 28, 2012 1:05 PM

| Česky

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Montáž

Obsah dodávky

Před montáží pracovního stolu zkontrolujte, zda byly všechny

dole uvedené díly dodány:

–

Pracovní stůl PTA 2000

–

Upevňovací sada

sestávající z:

šrouby se šestihrannou hlavou M8 x 45 (3 kusy),

šrouby se šestihrannou hlavou M8 x 55 (1 kusy/PPS 7 S),

šrouby se šestihrannou hlavou M8 x 35 (1 kusy/PTS 10),

podložky (4 kusy),

rohatkové matice M8 (4 kusy)

Navíc k obsahu dodávky potřebné nástroje:

–

Klíč na šrouby (13 mm) (2 kusy)

–

Klíč na vnitřní šestihrany (5 mm)

Příprava pracovního stolu

Sestavení pracovního stolu (viz obr. A)

Před upevněním elektronářadí musíte pracovní stůl sestavit.

–

Položte pracovní stůl nohama dolů na podlahu.

–

Podle potřeby povolte aretační knoflík

–

Dejte nohu na přepravní držadlo

, odjistěte

zajišťovací/odjišťovací knoflík

a vytáhněte rukojeť

tak

dalece nahoru až zajišťovací čep zaskočí.

–

Pevně utáhněte aretační knoflík

Upevnění elektronářadí

(PPS 7S: viz obrázek B1)

(PTS 10: viz obrázek B2)

Elektronářadí namontujte na pracovní stůl tak, aby se

ovládací prvky elektronářadí nacházely nad kolečky.

–

Dejte elektronářadí do přepravní polohy. Upozornění k

přepravní poloze naleznete v návodu k provozu

příslušného elektronářadí.

–

Otočte a posuňte upínací adaptéry

jak je zobrazeno na

obrázku do polohy vhodné pro příslušné elektronářadí

(PPS 7: rysky 2; PTS 10: rysky 1).

–

Napolohujte elektronářadí na upínacích adaptérech tak,

aby se uvedly do zákrytu montážní otvory na elektronářadí

s podélnými otvory upínacího adaptéru.

–

Upínací adaptéry a elektronářadí sešroubujte pomocí

šroubů se šestihrannou hlavou, podložek a rohatkových

matic z upevňovací sady

Provoz

Pracovní pokyny

Zajistěte, aby před prací byl vždy pevně utažený aretační

knoflík

Pracovní stůl nepřetěžujte. Vždy dbejte na maximální nosnost

pracovního stolu.

Obrobek vždy dobře a pevně držte, zejména u delších, těžších

odřezků. Po proříznutí obrobku se může přemístit těžiště tak

nepříznivě, že se odřezky obrobku převrátí.

Dlouhé a těžké obrobky na volném konci podepřete, např.

pomocí válečkové podpěry PTA 1000 firmy Bosch.

Parkovací třmen

Pomocí parkovacího třmenu

můžete pracovní stůl s na něm

namontovaným elektronářadím prostorově úsporně

vzpřímeně odstavit. Ideálně postavte pracovní stůl s

elektronářadím proti stěně, aby se zabránilo převrhnutí.

–

Stlačte aretační čepy

parkovacího třmenu dovnitř a

překlopte parkovací třmen

zcela dovnitř až aretační čepy

opět zaskočí.

Přeprava (viz obr. D1

–

D4)

Pro přepravu musíte pracovní stůl složit.

–

Stlačte aretační čepy

parkovacího třmenu dovnitř a

překlopte parkovací třmen

zcela ven až aretační čepy

opět zaskočí.

–

Povolte aretační knoflík

–

Dejte nohu na přepravní držadlo

a vytáhněte rukojeť

lehce nahoru, aby se zajišťovací čep odlehčil.

–

Vytáhněte odjišťovací knoflík

zcela ven a veďte pracovní

stůl za rukojeť pomalu dolů.

–

Pevně utáhněte aretační knoflík

–

Pracovní stůl zvedejte za přepravní držadlo

Údržba a servis

Údržba

Pokud přes pečlivou výrobu a zkoušky dojde někdy u

pracovního stolu k poruše, nechte provést opravu v

autorizovaném servisním středisku pro elektronářadí Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku pracovního stolu.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě

Vašeho výrobku a též k náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Pracovní stůl, příslušenství a obaly mají být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

OBJ_BUCH-1563-002.book Page 46 Wednesday, March 28, 2012 1:05 PM

Slovensky |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Slovensky

Bezpečnostné pokyny

Všeobecné bezpečnostné pokyny

Prečítajte si všetky priložené výstražné

upozornenia a pokyny priložené k tomuto

pracovnému stolu alebo ručnému

elektrickému náradiu, ktoré budete

montovať.

Nedostatky pri dodržiavaní

bezpečnostných pokynov a upozornení môžu

mať za následok zásah elektrickým prúdom,

požiar a/alebo spôsobiť vážne poranenia osôb.

Bezpečnostné pokyny pre pracovné stoly

Skôr ako začnete vykonávať na ručnom elektrickom

náradí nastavenia, alebo predtým, ako budete

vymieňať príslušenstvo, vytiahnite zástrčku sieťovej

šnúry zo zásuvky a/alebo vyberte z ručného

elektrického náradia akumulátor.

Neúmyselné

spustenie ručného elektrického náradia býva zdrojom

viacerých druhov úrazov.

Predtým ako budete montovať ručné elektrické

náradie, pracovný stôl korektne zostavte.

Bezchybné

zmontovanie je dôležité kvôli tomu, aby sa zabránilo

nebezpečenstvu zrútenia.

Skôr ako začnete ručné elektrické náradie používať,

spoľahlivo ho upevnite na pracovný stôl.

Zošmyknutie

ručného elektrického náradia na pracovnom stole môže

zapríčiniť stratu kontroly nad náradím.

Pracovný stôl postavte na pevnú, rovnú a vodorovnú

plochu.

Keď sa môže pracovný stôl pošmyknúť alebo

kývať, nedá sa ručné elektrické náradie alebo obrobok

rovnomerne a spoľahlivo viesť.

Pracovný stôl nepreťažujte a nepoužívajte ho ako

rebrík ani ako lešenie.

Preťaženie pracovného stola alebo

postavenie sa naň môže spôsobiť to, že sa ťažisko

pracovného stola presunie smerom hore a stôl sa prevráti.

Dávajte pozor na to, aby boli všetky skrutky a

spojovacie prvky pri preprave a pri používaní vždy

dobre utiahnuté.

Uvoľnené spoje môžu mať za následok

nestabilitu a viesť k nepresným výsledkom rezania.

Montujte a demontujte ručné elektrické náradie len

vtedy, keď je v prepravnej polohe (Pokyny pre

prepravnú polohu pozri aj v Návode na používanie

príslušného ručného elektrického náradia).

Inak by

mohlo mať ručné elektrické náradie nepriaznivo

umiestnené ťažisko, takže by ste ho nemohli bezpečne

držať.

Postarajte sa o to, aby dlhé a ťažké obrobky

nespôsobili stratu rovnováhy pracovného stola.

Dlhé a

ťažké obrobky je potrebné na voľnom konci podložiť alebo

podoprieť (napríklad pomocou valčekovej popery Bosch

PTA 1000).

Pri rozkladaní alebo pri skladaní pracovného stola

dohromady nedávajte prsty do blízkosti kĺbových

bodov.

Mohlo by vám pomliaždiť prsty.

Symboly

Nasledujúce symboly môžu byť pre používanie Vášho

pracovného stola dôležité. Zapamätajte si láskavo tieto

symboly a ich významy. Správna interpretácia týchto

symbolov Vám bude pomáhať používať tento pracovný stôl

lepšie a bezpečnejšie.

Symbol

Význam

Maximálna nosnosť (ručné elektrické

náradie + obrobok) pracovného stola je

125 kg.

Ručné elektrické náradie montujte iba

takým spôsobom, ako znázorňuje

príslušný obrázok.

(pozri obrázky B1

–

B2)

Rešpektujte polohu pre obsluhu. Pri práci

sa vždy postavte na stranu kolies.

(pozri obrázok C)

Pracovný stôl nepreťažujte a

nepoužívajte ho ako rebrík ani ako

lešenie.

Preťaženie pracovného stola

alebo postavenie sa naň môže spôsobiť

to, že sa ťažisko pracovného stola

presunie smerom hore a stôl sa

prevráti.

Zobrazuje jednotlivé pracovné kroky pri inštalácii

(rozkladaní) pracovného stola.

Vytiahnite uvoľňovacie tlačidlo

Dajte nohu na rukoväť na prenášanie náradia a potiahnite

rukoväť smerom hore

Aretačnú rukoväť dobre utiahnite

Zobrazuje jednotlivé pracovné kroky pri skladaní

pracovného stola dohromady.

Uvoľnite aretačnú rukoväť

Rukoväť potiahnite jemne smerom hore

Vytiahnite uvoľňovacie tlačidlo

Pomaly posúvajte pracovný stôl za rukoväť smerom dole

OBJ_BUCH-1563-002.book Page 47 Wednesday, March 28, 2012 1:05 PM

| Slovensky

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Popis produktu a výkonu

Používanie podľa určenia

Tento pracovný stôl je určený na upevňovanie nasledovných

stacionárnych píl Bosch (Stav k 2012.02):

Spolu s príslušným ručným elektrickým náradím je tento

pracovný stôl určený na skracovanie dosák a profilového

materiálu.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na

vyobrazenie pracovného stola na grafickej strane tohto

Návodu na používanie.

Rukoväť

Blokovacie/uvoľňovacie tlačidlo

Priečna výstuž

Upínací adaptér

Aretačná rukoväť

Odkladací oblúk

Transportné kolieska

Rukoväť na prenášanie náradia

Upevňovacia súprava

„

ručné elektrické náradie

“

Aretačný čap odkladacieho oblúka

Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej

výbavy produktu. Kompletné príslušenstvo nájdete v našom

programe príslušenstva.

Technické údaje

Montáž

Obsah dodávky (základná výbava)

Pred montážou pracovného stola prekontrolujte, či boli

dodané všetky dole uvedené súčiastky:

–

Pracovný stôl PTA 2000

–

Upevňovacia súprava

skladajúca sa z týchto častí:

šesťhranné skrutky M8 x 45 (3 kusy),

šesťhranné skrutky M8 x 55 (1 kusy/PPS 7 S),

šesťhranné skrutky M8 x 35 (1 kusy/PTS 10),

podložky (4 kusy),

poistné zúbkované matice M8 (4 kusy)

Dodatočné náradie potrebné k základnej výbave:

–

Kľúč na matice (13 mm) (2 kusy)

–

Kľúč na skrutky s vnútorným šesťhranom (5 mm)

Príprava pracovného stola

Zmontovanie pracovného stola (pozri obrázok A)

Pred upevnením ručného elektrického náradia musíte

pracovný stôl rozložiť.

–

Postavte pracovný stôl na podlahu nohami smerom dole.

–

V prípade potreby uvoľnite aretačnú rukoväť

–

Položte jednu nohu na rukoväť na prenášanie

, uvoľnite

blokovacie/uvoľňovacie tlačidlo

a ťahajte rukoväť

smerom hore dovtedy, až kým aretačný čap zaskočí.

–

Aretačnú rukoväť

dobre utiahnite.

Upevnenie ručného elektrického náradia

(PPS 7S: pozri obrázok B1)

(PTS 10: pozri obrázok B2)

Ručné elektrické náradie namontujte na pracovný stôl tak,

aby sa obslužné prvky ručného elektrického náradia

nachádzali nad kolesami.

–

Dajte ručné elektrické náradie do transportnej polohy.

Pokyny k transportnej polohe nájdete v Návode na

používanie príslušného ručného elektrického náradia.

–

Upínacie adaptéry

natočte a posuňte podľa obrázka do

takej polohy, ktorá je vhodná pre príslušné ručné

elektrické náradie (PPS 7: Značky 2; PTS 10: Značky 1).

–

Umiestnite ručné elektrické náradie na upínacích

adaptéroch tak, aby sa montážne otvory na ručnom

elektrickom náradí prekrývali s pozdĺžnymi otvormi

upínacieho adaptéra.

–

Zoskrutkujte upínací adaptér a ručné elektrické náradie

pomocou šesťhranných skrutiek, podložiek a poistných

zúbkovaných matíc z upevňovacej súpravy

Používanie

Pokyny na používanie

Postarajte sa o to, aby bola pred začiatkom práce aretačná

rukoväť

vždy pevne utiahnutá.

Pracovný stôl nepreťažujte. Majte vždy na pamäti maximálnu

nosnosť pracovného stola.

Obrobok vždy dobre držte (upevnite), najmä na dlhších a

ťažších koncoch. Po odrezaní obrobka sa môže ťažisko

presunúť do takej nepriaznivej polohy, že sa niektoré časti

obrobka prevrátia.

Dlhé a ťažké obrobky na voľnom konci vždy podoprite, napr.

pomocou valčekovej podpery PTA 1000, ktorá je produktom

firmy Bosch.

Odkladací oblúk

Pomocou odkladacieho oblúka

môžete pracovný stôl aj s

namontovaným ručným elektrickým náradím odkladať tak,

aby Vám nezaberal veľa miesta. Najlepšie je oprieť pracovný

stôl s namontovaným ručným elektrickým náradím o stenu

tak, aby ste zabránili jeho prevráteniu.

–

Zatlačte aretačné čapy

odkladacieho oblúka smerom

dovnútra a odkladací oblúk

vyklopte celkom smerom

dovnútra tak, aby aretačné čapy opäť zaskočili.

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Pracovný stôl

PTA 2000

Vecné číslo

3 603 M05 300

Výška pracovného stola

595

max. nosnosť (ručné elektrické

náradie + obrobok)

125

Hmotnosť podľa EPTA-Procedure

01/2003

OBJ_BUCH-1563-002.book Page 48 Wednesday, March 28, 2012 1:05 PM

Magyar |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Transport (pozri obrázok D1

–

D4)

Pred transportom musíte pracovný stôl zložiť dohromady.

–

Zatlačte aretačné čapy

odkladacieho oblúka smerom

dovnútra a odkladací oblúk

vyklopte celkom smerom von

tak, aby aretačné čapy opäť zaskočili.

–

Uvoľnite aretačnú rukoväť

–

Položte jednu nohu na rukoväť na prenášanie

a jemne

potiahnite rukoväť

smerom hore, aby ste aretačné čapy

uvoľnili.

–

Potiahnite aretačné tlačidlo

celkom smerom von a

pomaly ťahajte pracovný stôl za rukoväť smerom dole.

–

Aretačnú rukoväť

dobre utiahnite.

–

Nadvihnite pracovný stôl za rukoväť na prenášanie

Údržba a servis

Údržba

Ak by pracovný stôl napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungovať, treba dať opravu vykonať

niektorej autorizovanej servisnej opravovni elektrického

náradia Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku pracovného stola.

Servisné stredisko a poradenská služba pre

zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok.

Rozložené obrázky a informácie k náhradným súčiastkam

nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád

pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia

produktov a príslušenstva.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Pracovný stôl, príslušenstvo a obal treba dať na recykláciu

šetriacu životné prostredie.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Általános biztonsági előírások

Olvassa el a munkaasztalhoz vagy az arra

felszerelésre kerülő elektromos

kéziszerszámhoz mellékelt valamennyi

figyelmeztető megjegyzést és előírást.

biztonsági előírások és utasítások

betartásának elmulasztása áramütésekhez,

tűzhöz és/vagy súlyos testi sérülésekhez

vezethet.

Biztonsági előírások a munkaasztalok számára

Húzza ki a csatlakozó dugót a dugaszolóaljzatból,

és/vagy vegye ki az akkumulátort az elektromos

kéziszerszámból, mielőtt az elektromos

kéziszerszámon beállítási munkákat végez, vagy

tartozékokat cserél.

Az elektromos kéziszerszámok

akaratlan elindítása baleseteket okozhat.

Szerelje teljesen és helyesen össze a munkaasztalt,

mielőtt felszerelné rá az elektromos kéziszerszámot.

munkaasztal helyes összeszerelése igen fontos, hogy

elkerülje az összedőlési veszélyt.

Biztonságosan rögzítse az elektromos kéziszerszámot

a fúróállványra, mielőtt használatba venné.

Ha az

elektromos kéziszerszám elcsúszik a munkaasztalon, ez

ahhoz vezethet, hogy a kezelő elveszíti az uralmát az

elektromos kéziszerszám felett.

A munkaasztalt egy szilárd, sík felületen rögzítse.

Ha a

munkaasztal elcsúszhat, vagy billeghet, az elektromos

kéziszerszámot vagy a megmunkálásra kerülő

munkadarabot nem lehet egyenletesen és biztonságosan

vezetni.

Ne terhelje túl a munkaasztalt és ne használja azt sem

létraként, sem állványként.

A munkaasztal túlterhelése,

vagy a munkaasztalra való felállás ahhoz vezethet, hogy a

munkaasztal súlypontja magasabbra kerül és a

munkaasztal felbillen.

Ügyeljen arra, hogy a szállítás során minden csavar és

minden összekötő elem szorosan meg legyen húzva.

Laza összeköttetések instabilitásokhoz és pontatlan

fűrészelési folyamatokhoz vezethetnek.

Az elektromos kéziszerszámot csak akkor szerelje fel

vagy le, ha az a szállítási helyzetben van (a szállítási

helyzettel kapcsolatos tájékoztatáshoz lásd a

mindenkori elektromos kéziszerszám kezelési

útmutatóját is).

Ellenkező esetben az elektromos

kéziszerszám súlypontja olyan hátrányos helyzetbe

kerülhet, hogy az elektromos kéziszerszámot nem lehet

biztonságosan kézben tartani.

Gondoskodjon arról, hogy a hosszú vagy nehéz

munkadarabok ne tudják kibillenteni a munkaasztalt az

egyensúlyi helyzetéből.

A hosszú és nehéz

munkadarabok szabad vége alá valamit be kell tenni, vagy

OBJ_BUCH-1563-002.book Page 49 Wednesday, March 28, 2012 1:05 PM

| Magyar

1 619 929 K24 | (28.3.12)

Bosch Power Tools

azt alá kell támasztani (például a Bosch gyártmányú

PTA 1000 görgős támasz segítségével).

Ne tegye az ujjait a munkaasztal felállításakor vagy

összeszerelésekor a csuklók közelébe.

Ellenkező

esetben becsípheti az ujjait.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az

Ön munkaasztalának használata során. Jegyezze meg ezeket

a szimbólumokat és jelentésüket. A szimbólumok helyes

interpretálása segítségére lehet a munkaasztal jobb és

biztonságosabb használatában.

A termék és alkalmazási lehetőségei

leírása

Rendeltetésszerű használat

A munkaasztal a következő, Bosch gyártmányú, rögzített

helyzetben üzemeltethető fűrészek felfogására szolgál

(Állapot 2012.02):

A munkaasztal az elektromos kéziszerszámmal együtt lapok

és profilok hosszának lerövidítésére szolgál.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása a munkaasztalnak az ábra-oldalakon található

képére vonatkozik.

Fogantyú

Reteszelő/reteszelés feloldó gomb

Kereszttámaszok

Felvevő adapter

Reteszelő gomb

Lerakó kengyel

Szállító kerekek

Szállító fogantyú

Elektromos kéziszerszám rögzítőkészlet

A lerakó kengyel zárócsapszegei

A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban

valamennyi tartozék megtalálható.

Műszaki adatok

Összeszerelés

Szállítmány tartalma

A munkaasztal összeszerelése előtt ellenőrizze, hogy az

asztallal együtt az alábbiakban felsorolt valamennyi alkatrész

is kiszállításra került-e:

–

Munkaasztal PTA 2000

–

Rögzítőkészlet

, a következőkből áll:

M8 x 45 kereszthornyos fejű csavar (3 darab),

M8 x 55 kereszthornyos fejű csavar (1 darab/PPS 7 S),

M8 x 35 kereszthornyos fejű csavar (1 darab/PTS 10),

Alátétek (4 darab),

M8 zárófogas anyák (4 darab)

Jel

Magyarázat

A munkaasztal maximális teherbírása

(elektromos kéziszerszám +

megmunkálásra kerülő munkadarab)

125 kg.

Az elektromos kéziszerszámot mindig a

mindenkori ábrán látható módon szerelje

fel. (lásd a

„

”–„

”

ábrát)

Ügyeljen a megfelelő kezelési helyzetre. A

munkához mindig a kerekek felőli oldalra

álljon. (lásd a „C” ábrát)

Ne terhelje túl a munkaasztalt és ne

használja azt sem létraként, sem

állványként.

A munkaasztal

túlterhelése, vagy a munkaasztalra való

felállás ahhoz vezethet, hogy a

munkaasztal súlypontja magasabbra

kerül és a munkaasztal felbillen.

A munkaasztal felállításához szükséges lépéseket mutatja.

Húzza ki a reteszelés feloldó gombot

Tegye a lábát a szállítófogantyúra és húzza fel a fogantyút

Húzza meg szorosra a reteszelő gombot

A munkaasztal összeállításához szükséges lépéseket

mutatja.

Oldja ki a reteszelő gombot

Kissé húzza fel a fogantyút

Húzza ki a reteszelés feloldó gombot

Lassan vezesse lefelé a fogantyúnál fogva a munkaasztalt

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Munkaasztal

PTA 2000

Cikkszám

3 603 M05 300

Munkaasztal magassága

595

max. teherbírás (elektromos

kéziszerszám + megmunkálásra

kerülő munkadarab)

125

Súly az „EPTA-Procedure

01/2003” (2003/01

EPTA-eljárás) szerint

OBJ_BUCH-1563-002.book Page 50 Wednesday, March 28, 2012 1:05 PM

Magyar |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

A szállítmány tartalmán felül szükséges szerszámok:

–

Csavarkulcs (13 mm) (2 darab)

–

Imbuszkulcs (5 mm)

A munkaasztal előkészítése

A munkaasztal felállítása (lásd az „A” ábrát)

Az elektromos kéziszerszám rögzítése előtt fel kell állítani a

munkaasztalt.

–

Tegye le a munkaasztalt a lábaival lefelé a padlóra.

–

Szükség esetén oldja ki az

rögzítőgombot.

–

Tegye rá az egyik lábát a

szállítófogantyúra, oldja ki a

reteszelő/reteszelés feloldó gombot és húzza fel annyira az

fogantyút, hogy a zárócsapszegek bepattanjanak.

–

Húzza meg szorosra

reteszelő gombot.

Az elektromos kéziszerszám rögzítése

(PPS 7S: lásd a B1 ábrát)

(PTS 10: lásd a B2 ábrát)

Szerelje úgy fel az elektromos kéziszerszámot a

munkaasztalra, hogy az elektromos kéziszerszám

kezelőszervei a kerekek felett legyenek.

–

Hozza a szállítási helyzetbe az elektromos kéziszerszámot.

A szállítási helyzettel kapcsolatos tájékoztatáshoz lásd a

mindenkori elektromos kéziszerszám kezelési

útmutatóját.

–

Forgassa el és a képen látható módon tolja be a

befogó

adaptereket a mindenkori elektromos kéziszerszámhoz

megfelelő helyzetbe (PPS 7:

„

”

jelzések; PTS 10:

„

”

jelzések.

–

Hozza az elektromos kéziszerszámot olyan helyzetbe a

befogó adaptereken, hogy az elektromos kéziszerszám

szerelőfuratai átfedésbe kerüljenek a befogó adapter

hosszfurataival.

–

rögzítő készlethez tartozó hatlapú csavarokkal, gyűrűs

alátétekkel és zárófogas anyákkal csavarozza hozzá a

befogó adaptereket az elektromos kéziszerszámhoz.

Üzemeltetés

Munkavégzési tanácsok

Gondoskodjon arról, hogy a munka megkezdése előtt az

reteszelő gomb mindig szorosan meg legyen húzva.

Ne terhelje túl a munkaasztalt. Mindig vegye figyelembe a

munkaasztal maximális teherbírását.

Mindig tartsa jól fogva a munkadarabot, főleg a hosszabb,

nehezebb részt. A munkadarab átvágása után a súlypont

annyira hátrányos módon is eltolódhat, hogy a munkadarab

részei felbillenhetnek.

A hosszú és nehéz munkadarabok szabad végét támassza alá,

például a Bosch gyártmányú PTA 1000 görgős támasz

segítségével.

Lerakó kengyel

lerakó kengyel segítségével a munkaasztalt az arra

felszerelt elektromos kéziszerszámmal együtt kis helyre is

leteheti. Ideális megoldásként támassza a munkaasztalt az

elektromos kéziszerszámmal egy falhoz, nehogy

feldőlhessen.

–

Nyomja be a lerakó kengyel

zárócsapszegeit és hajtsa

egészen be a

lerakó kengyelt, amíg a zárócsapszegek

ismét bepattannak.

Szállítás

(lásd a „D1”–„D4” ábrát)

A munkaasztalt a szállításhoz össze kell hajtani.

–

Nyomja be a lerakó kengyel

zárócsapszegeit és hajtsa

egészen ki a

lerakó kengyelt, amíg a zárócsapszegek

ismét bepattannak.

–

Oldja ki az

rögzítőgombot.

–

Tegye rá az egyik lábát a

szállítófogantyúra és húzza fel

kissé az

fogantyút, hogy ezzel tehermentesítse a

zárócsapszegeket.

–

Húzza egészen ki a

reteszelő gombot és fogantyúnál

fogva vezesse lassan lefelé a munkaasztalt.

–

Húzza meg szorosra

reteszelő gombot.

–

Emelje fel a

szállítófogantyúnál fogva a munkaasztalt.

Karbantartás és szerviz

Karbantartás

Ha a munkaasztal a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a javítással csak

Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát

szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg a munkaasztal típustábláján található 10-

jegyű rendelési számot.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre

szívesen válaszol. A tartalékalkatrészekkel kapcsolatos

robbantott ábrák és egyéb információ a következő címen

találhatók:

www.bosch-pt.com

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és

tartozékok vásárlásával, alkalmazásával és beállításával

kapcsolatos kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

A munkaasztalt, a tartozékokat és a csomagolást a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

A változtatások joga fenntartva.

OBJ_BUCH-1563-002.book Page 51 Wednesday, March 28, 2012 1:05 PM

| Ðóññêèé

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè

Îáùèå óêàçàíèÿ ïî áåçîïàñíîñòè

Ïðî÷èòàéòå â äîêóìåíòàöèè, ïðèëîæåííîé

ê âåðñòàêó è ìîíòèðóåìîìó íà íåãî

ýëåêòðîèíñòðóìåíòó, âñå èíñòðóêöèè è

ïðåäóïðåäèòåëüíûå óêàçàíèÿ.

Èãíîðèðîâàíèå óêàçàíèé ïî òåõíèêå

áåçîïàñíîñòè è èíñòðóêöèé ìîæåò ïðèâåñòè ê

ýëåêòðè÷åñêîìó óäàðó, ïîæàðó è/èëè

òÿæåëûì òðàâìàì.

Óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè äëÿ

âåðñòàêîâ

Ïåðåä íàñòðîéêîé èíñòðóìåíòà èëè çàìåíû åãî

êîìïëåêòóþùèõ äåòàëåé îáÿçàòåëüíî ñëåäóåò

âûäåðíóòü âèëêó ïèòàþùåãî êàáåëÿ èç ñåòåâîé

ðîçåòêè è/èëè âûíóòü àêêóìóëÿòîð èç

ýëåêòðîèíñòðóìåíòà.

Ñëó÷àéíûé çàïóñê

ýëåêòðîèíñòðóìåíòà ÿâëÿåòñÿ ïðè÷èíîé ìíîãèõ

íåñ÷àñòíûõ ñëó÷àåâ.

Ïðàâèëüíî óñòàíîâèòå âåðñòàê, ïðåæäå ÷åì

ìîíòèðîâàòü ýëåêòðîèíñòðóìåíò íà íåì.

Áåçóïðå÷íàÿ óñòàíîâêà î÷åíü âàæíà äëÿ

ïðåäîòâðàùåíèÿ îïàñíîñòè åãî ïàäåíèÿ.

Íàäåæíî çàêðåïèòå ýëåêòðîèíñòðóìåíò íà âåðñòàêå,

ïðåæäå ÷åì íà÷èíàòü ðàáîòàòü ñ íèì.

Ñêîëüæåíèå

ýëåêòðîèíñòðóìåíòà íà âåðñòàêå ìîæåò ïðèâåñòè ê

ïîòåðå êîíòðîëÿ íàä íèì.

Óñòàíàâëèâàéòå âåðñòàê íà ïðî÷íîé, ðîâíîé è

ãîðèçîíòàëüíîé ïîâåðõíîñòè.

Åñëè âåðñòàê åçäèò èëè

øàòàåòñÿ, íåâîçìîæíî ðàâíîìåðíî è áåçîïàñíî âåñòè

ýëåêòðîèíñòðóìåíò èëè çàãîòîâêó.

Íå ïåðåãðóæàéòå âåðñòàê è íå èñïîëüçóéòå åãî â

êà÷åñòâå ëåñòíèöû èëè ïîäìîñòêîâ.

Ïåðåãðóçêà èëè

ñòîÿíèå íà âåðñòàêå ìîãóò ïðèâåñòè ê òîìó, ÷òî åãî

öåíòð òÿæåñòè ïåðåìåñòèòñÿ ââåðõ è âåðñòàê

îïðîêèíåòñÿ.

Ñëåäèòå çà òåì, ÷òîáû ïðè òðàíñïîðòèðîâêå âñå áåç

èñêëþ÷åíèÿ âèíòû è ñîåäèíèòåëüíûå ýëåìåíòû

áûëè êðåïêî çàòÿíóòû.

Îñëàáëåííûå ñîåäèíåíèÿ

ìîãóò ïðèâåñòè ê íåóñòîé÷èâîñòè è íåòî÷íûì

ïðîöåññàì ðàñïèëêè.

Ìîíòèðóéòå è äåìîíòèðóéòå ýëåêòðîèíñòðóìåíò,

òîëüêî êîãäà îí íàõîäèòñÿ â òðàíñïîðòèðîâî÷íîì

ïîëîæåíèè (óêàçàíèÿ ïî òðàíñïîðòèðîâî÷íîìó

ïîëîæåíèþ ñì. òàêæå â èíñòðóêöèè ïî ýêñïëóàòàöèè

ê ñîîòâåòñòâóþùåìó ýëåêòðîèíñòðóìåíòó).

ïðîòèâíîì ñëó÷àå ýëåêòðîèíñòðóìåíò ìîæåò èìåòü

íàñòîëüêî íåáëàãîïðèÿòíûé öåíòð òÿæåñòè, ÷òî Âû

áóäåòå íå â ñîñòîÿíèè íàäåæíî äåðæàòü åãî.

Óáåäèòåñü â òîì, ÷òî äëèííûå è òÿæåëûå çàãîòîâêè

íå ïðèâåäóò ê íàðóøåíèþ ðàâíîâåñèÿ âåðñòàêà.

Ïðè

îáðàáîòêå äëèííûõ èëè òÿæåëûõ çàãîòîâîê ïîä èõ

ñâîáîäíûé êîíåö íåîáõîäèìî ïîäëîæèòü ÷òî-íèáóäü èëè

ïîäïåðåòü åãî (íàïð., ñ ïîìîùüþ ðîëèêîâîé îïîðû

PTA 1000 ïðîèçâîäñòâà Bosch).

Ïðè óñòàíîâêå è ñêëàäûâàíèè âåðñòàêà íå

ïîäñòàâëÿéòå ïàëüöû áëèçêî ê øàðíèðàì.

Âîçìîæíî

çàùåìëåíèå ïàëüöåâ.

Ñèìâîëû

Ñëåäóþùèå ñèìâîëû ìîãóò áûòü âàæíû ïðè ýêñïëóàòàöèè

Âàøåãî âåðñòàêà. Ïîæàëóéñòà, çàïîìíèòå ñèìâîëû è èõ

çíà÷åíèå. Ïðàâèëüíàÿ èíòåðïðåòàöèÿ ñèìâîëîâ ïîìîæåò

âàì ëó÷øå è íàäåæíåé èñïîëüçîâàòü âåðñòàê.

Ñèìâîë

Çíà÷åíèå

Ìàêñèìàëüíàÿ íàãðóçî÷íàÿ

ñïîñîáíîñòü âåðñòàêà

(ýëåêòðîèíñòðóìåíò + çàãîòîâêà)

ñîñòàâëÿåò 125 êã.

Ìîíòèðóéòå ýëåêòðîèíñòðóìåíò òîëüêî

òàê, êàê èçîáðàæåíî íà

ñîîòâåòñòâóþùåì ðèñóíêå.

(ñì. ðèñ. Â1

–

Â2)

Ñëåäèòå çà ïîëîæåíèåì êîðïóñà òåëà. Âî

âðåìÿ ðàáîòû âñåãäà ñòàíîâèòåñü ñî

ñòîðîíû êîëåñ. (ñì. ðèñ. Ñ)

Íå ïåðåãðóæàéòå âåðñòàê è íå

èñïîëüçóéòå åãî â êà÷åñòâå

ëåñòíèöû èëè ïîäìîñòêîâ.

Ïåðåãðóçêà èëè ñòîÿíèå íà âåðñòàêå

ìîãóò ïðèâåñòè ê òîìó, ÷òî åãî öåíòð

òÿæåñòè ïåðåìåñòèòñÿ ââåðõ è

âåðñòàê îïðîêèíåòñÿ.

Îïåðàöèè ïî óñòàíîâêå âåðñòàêà.

Ïîòÿíèòå íà ñåáÿ êíîïêó ðàçáëîêèðîâêè

Ïîñòàâüòå íîãó íà ðó÷êó äëÿ ïåðåíîñêè è ïîòÿíèòå

ðóêîÿòêó ââåðõ

Çàòÿíèòå ðó÷êó ôèêñàöèè

Îïåðàöèè ïî ñêëàäûâàíèþ âåðñòàêà.

Îòïóñòèòå ðó÷êó ôèêñàöèè

Ïîòÿíèòå ñëåãêà ðóêîÿòêó ââåðõ

Ïîòÿíèòå íà ñåáÿ êíîïêó ðàçáëîêèðîâêè

Ìåäëåííî îïóñòèòå âåðñòàê çà ðó÷êó âíèç

OBJ_BUCH-1563-002.book Page 52 Wednesday, March 28, 2012 1:05 PM

Ðóññêèé |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Îïèñàíèå ïðîäóêòà è óñëóã

Ïðèìåíåíèå ïî íàçíà÷åíèþ

Âåðñòàê ïðåäíàçíà÷åí äëÿ çàêðåïëåíèÿ íà íåì ñëåäóþùèõ

ñòàöèîíàðíûõ ïèë Bosch (ïî ñîñòîÿíèþ íà 2012.02):

Âìåñòå ñ ýëåêòðîèíñòðóìåíòîì âåðñòàê ïðåäíàçíà÷åí äëÿ

îáðåçêè äîñîê è ïðîôèëåé.

Èçîáðàæåííûå ñîñòàâíûå ÷àñòè

Íóìåðàöèÿ èçîáðàæåííûõ äåòàëåé âûïîëíåíà ïî ðèñóíêàì

íà ñòðàíèöàõ ñ èçîáðàæåíèåì âåðñòàêà.

Ðóêîÿòêà

Êíîïêà áëîêèðîâêè/ðàçáëîêèðîâêè

Ïåðåêëàäèíà

Çàæèìíîé àäàïòåð

Ðó÷êà ôèêñàöèè

Ïîäíîæêà

Òðàíñïîðòíûå êîëåñèêè

Ðó÷êà äëÿ ïåðåíîñêè

Íàáîð äëÿ êðåïëåíèÿ ýëåêòðîèíñòðóìåíòà

Ñòîïîðíûé ïàëåö ïîäíîæêè

Èçîáðàæåííûå èëè îïèñàííûå ïðèíàäëåæíîñòè íå âõîäÿò â

ñòàíäàðòíûé îáúåì ïîñòàâêè. Ïîëíûé àññîðòèìåíò

ïðèíàäëåæíîñòåé Âû íàéäåòå â íàøåé ïðîãðàììå

ïðèíàäëåæíîñòåé.

Òåõíè÷åñêèå äàííûå

Ñáîðêà

Êîìïëåêò ïîñòàâêè

Ïåðåä ìîíòàæîì âåðñòàêà ïðîâåðüòå, âñå ëè äåòàëè,

ïðèâåäåííûå â ñïèñêå, èìåþòñÿ â íàëè÷èè:

–

Âåðñòàê PTA 2000

–

Íàáîð äëÿ êðåïëåíèÿ

, ñîñòîÿùèé èç:

âèíòîâ ñ øåñòèãðàííîé ãîëîâêîé M8 x 45 (3 øòóêè),

âèíòîâ ñ øåñòèãðàííîé ãîëîâêîé M8 x 55

(1 øòóêè/PPS 7 S),

âèíòîâ ñ øåñòèãðàííîé ãîëîâêîé M8 x 35

(1 øòóêè/PTS 10),

ïîäêëàäíûõ øàéá (4 øòóêè),

õðàïîâûõ ãàåê M8 (4 øòóêè)

Èíñòðóìåíòû, íåîáõîäèìûå äîïîëíèòåëüíî ê

êîìïëåêòó ïîñòàâêè:

–

Ãàå÷íûé êëþ÷ (13 ìì) (2 øò.)

–

Êëþ÷-øåñòèãðàííèê (5 mm)

Ïîäãîòîâêà âåðñòàêà

Óñòàíîâêà âåðñòàêà (ñì. ðèñ. À)

Ïðåæäå ÷åì çàêðåïèòü ýëåêòðîèíñòðóìåíò, íåîáõîäèìî

óñòàíîâèòü âåðñòàê.

–

Ïîëîæèòå âåðñòàê íîæêàìè âíèç íà ïîë.

–

Ïðè íåîáõîäèìîñòè îòïóñòèòå ðó÷êó ôèêñàöèè

–

Ïîñòàâüòå íîãó íà ðó÷êó äëÿ ïåðåíîñêè

ðàçáëîêèðóéòå êíîïêó áëîêèðîâêè/ðàçáëîêèðîâêè

òÿíèòå ðóêîÿòêó

äî òåõ ïîð ââåðõ, ïîêà ñòîïîðíûå

ïàëüöû íå âîéäóò â çàöåïëåíèå.

–

Çàòÿíèòå ðó÷êó ôèêñàöèè

Êðåïëåíèå ýëåêòðîèíñòðóìåíòà

(PPS 7S: ñì. ðèñ. B1)

(PTS 10: ñì. ðèñ. B2)

Ìîíòèðóéòå ýëåêòðîèíñòðóìåíò íà âåðñòàêå òàêèì

îáðàçîì, ÷òîáû ýëåìåíòû óïðàâëåíèÿ ýëåêòðîèíñòðóìåíòà

áûëè ðàñïîëîæåíû âûøå êîëåñ.

–

Ïðèâåäèòå ýëåêòðîèíñòðóìåíò â òðàíñïîðòíîå

ïîëîæåíèå.Óêàçàíèÿ îòíîñèòåëüíî òðàíñïîðòíîãî

ïîëîæåíèÿ Âû íàéäåòå â èíñòðóêöèè ïî ýêñïëóàòàöèè ê

ñîîòâåòñòâóþùåìó ýëåêòðîèíñòðóìåíòó.

–

Ïîâåðíèòå è âñòàâüòå çàæèìíîé àäàïòåð

òàê, êàê

èçîáðàæåíî íà ðèñóíêå, â ïîäõîäÿùåì äëÿ

ñîîòâåòñòâóþùåãî ýëåêòðîèíñòðóìåíòà ïîëîæåíèè

(PPS 7: îòìåòêè 2; PTS 10: îòìåòêè 1).

–

Óñòàíîâèòå ýëåêòðîèíñòðóìåíò íà çàæèìíûõ àäàïòåðàõ

òàê, ÷òîáû ìîíòàæíûå îòâåðñòèÿ ýëåêòðîèíñòðóìåíòà

ñîâïàäàëè ñ ïðîäîëüíûìè îòâåðñòèÿìè çàæèìíîãî

àäàïòåðà.

–

Ñîåäèíèòå çàæèìíûå àäàïòåðû è ýëåêòðîèíñòðóìåíò ñ

ïîìîùüþ âèíòîâ ñ øåñòèãðàííîé ãîëîâêîé, ïîäêëàäíûõ

øàéá è õðàïîâûõ ãàåê èç íàáîðà äëÿ êðåïëåíèÿ

Ðàáîòà ñ èíñòðóìåíòîì

Óêàçàíèÿ ïî ïðèìåíåíèþ

Óáåäèòåñü ïåðåä ðàáîòîé, ÷òî ðó÷êà ôèêñàöèè

çàòÿíóòà.

Íå ïåðåãðóæàéòå âåðñòàê. Âñåãäà ó÷èòûâàéòå

ìàêñèìàëüíóþ íàãðóçî÷íóþ ñïîñîáíîñòü âåðñòàêà.

Âñåãäà õîðîøî ïðèäåðæèâàéòå çàãîòîâêó, îñîáåííî åå

äëèííûé, áîëåå òÿæåëûé ó÷àñòîê. Ïîñëå îòðåçàíèÿ

çàãîòîâêè öåíòð òÿæåñòè ìîæåò ñìåñòèòüñÿ íàñòîëüêî

íåóäà÷íî, ÷òî ÷àñòè çàãîòîâêè ìîãóò îïðîêèíóòüñÿ.

Ïîäîïðèòå ñâîáîäíûé êîíåö äëèííûõ è òÿæåëûõ çàãîòîâîê,

íàïð., ñ ïîìîùüþ ðîëèêîâîé îïîðû PTA 1000

ïðîèçâîäñòâà Bosch.

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Âåðñòàê

PTA 2000

Òîâàðíûé ¹

3 603 M05 300

Âûñîòà âåðñòàêà

ìì

595

Ìàêñ. íàãðóçî÷íàÿ ñïîñîáíîñòü

(ýëåêòðîèíñòðóìåíò + çàãîòîâêà)

êã

125

Âåñ ñîãëàñíî EPTA

Procedure

01/2003

êã

OBJ_BUCH-1563-002.book Page 53 Wednesday, March 28, 2012 1:05 PM

| Óêðà¿íñüêà

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ïîäíîæêà

Áëàãîäàðÿ ïîäíîæêå

Âû ìîæåòå ñýêîíîìèòü ìåñòî,

óñòàíîâèâ âåðñòàê ñ ìîíòèðîâàííûì íà íåì

ýëåêòðîèíñòðóìåíòîì â êîìïàêòíîì âåðòèêàëüíîì

ïîëîæåíèè. Ëó÷øå âñåãî îïåðåòü âåðñòàê ñ

ýëåêòðîèíñòðóìåíòîì î ñòåíó, ÷òîáû îí íå îïðîêèíóëñÿ.

–

Ïðèæìèòå ñòîïîðíûå ïàëüöû

ïîäíîæêè âîâíóòðü è

ïîëíîñòüþ îòêèíüòå ïîäíîæêó

âîâíóòðü, ÷òîáû

ñòîïîðíûå ïàëüöû ñíîâà âîøëè â çàöåïëåíèå.

Òðàíñïîðòèðîâêà (ñì. ðèñ. D1

—

D4)

Ïåðåä òðàíñïîðòèðîâêîé Âàì íóæíî ñëîæèòü âåðñòàê.

–

Ïðèæìèòå ñòîïîðíûå ïàëüöû

ïîäíîæêè âîâíóòðü è

ïîëíîñòüþ îòêèíüòå ïîäíîæêó

íàðóæó, ÷òîáû

ñòîïîðíûå ïàëüöû ñíîâà âîøëè â çàöåïëåíèå.

–

Îòïóñòèòå ðó÷êó ôèêñàöèè

–

Ïîñòàâüòå íîãó íà ðó÷êó äëÿ ïåðåíîñêè

è ñëåãêà

ïîòÿíèòå ðóêîÿòêó

ââåðõ, ÷òîáû ñíÿòü íàãðóçêó ñî

ñòîïîðíûõ ïàëüöåâ.

–

Ïîëíîñòüþ âûòÿíèòå êíîïêó áëîêèðîâêè

íàðóæó è

ìåäëåííî îïóñòèòå âåðñòàê çà ðóêîÿòêó âíèç.

–

Çàòÿíèòå ðó÷êó ôèêñàöèè

–

Ïîäíèìèòå âåðñòàê çà ðó÷êó äëÿ ïåðåíîñêè

Òåõîáñëóæèâàíèå è ñåðâèñ

Òåõíè÷åñêîå îáñëóæèâàíèå

Åñëè íåñìîòðÿ íà òùàòåëüíóþ ïðîöåäóðó èçãîòîâëåíèÿ è

èñïûòàíèÿ âåðñòàê âñå-òàêè âûéäåò èç ñòðîÿ, òî ðåìîíò

äîëæíà ïðîèçâîäèòü àâòîðèçèðîâàííàÿ ñåðâèñíàÿ

ìàñòåðñêàÿ äëÿ ýëåêòðîèíñòðóìåíòîâ Bosch.

Ïðè âñåõ äîïîëíèòåëüíûõ âîïðîñàõ è çàêàçå çàï÷àñòåé,

ïîæàëóéñòà, îáÿçàòåëüíî óêàçûâàéòå 10-çíà÷íûé

òîâàðíûé íîìåð, óêàçàííûé íà çàâîäñêîé òàáëè÷êå

âåðñòàêà.

Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ

ïîêóïàòeëeé

Ñåðâèñíûé îòäåë îòâåòèò íà âñå Âàøè âîïðîñû ïî ðåìîíòó

è îáñëóæèâàíèþ Âàøåãî ïðîäóêòà, à òàêæå ïî çàï÷àñòÿì.

Ìîíòàæíûå ÷åðòåæè è èíôîðìàöèþ ïî çàï÷àñòÿì Âû

íàéäåòå òàêæå ïî àäðåñó:

www.bosch-pt.com

Êîëëåêòèâ êîíñóëüòàíòîâ Bosch îõîòíî ïîìîæåò Âàì â

âîïðîñàõ ïîêóïêè, ïðèìåíåíèÿ è íàñòðîéêè ïðîäóêòîâ è

ïðèíàäëåæíîñòåé.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà,

ñ ñîáëþäåíèåì òðåáîâàíèé è íîðì èçãîòîâèòåëÿ

ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí òîëüêî â

ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ

«Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé

ïðîäóêöèè îïàñíî â ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê

óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå è

ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ

ïî Çàêîíó â àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service.ru@bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ

Âû ìîæåòå ïîëó÷èòü íà îôèöèàëüíîì ñàéòå

www.bosch-pt.ru ëèáî ïî òåëåôîíó ñïðàâî÷íî-ñåðâèñíîé

ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service.by@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

ïð. Ðàéûìáåêà/óë. Êîììóíàëüíàÿ, 169/1

050050 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 233 07 87

E-Mail: pt-service.ka@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Óòèëèçàöèÿ

Âåðñòàê, ïðèíàäëåæíîñòè è óïàêîâêó íóæíî ñäàâàòü íà

ýêîëîãè÷åñêè ÷èñòóþ óòèëèçàöèþ.

Âîçìîæíû èçìåíåíèÿ.

Óêðà¿íñüêà

Âêàç³âêè ç òåõí³êè áåçïåêè

Çàãàëüí³ âêàç³âêè ç òåõí³êè áåçïåêè

Ïðî÷èòàéòå âñ³ ïîïåðåäæåííÿ ³ âêàç³âêè,

ùî äîäàþòüñÿ äî âåðñòàêà ³ äî

åëåêòðîïðèëàäó, ùî áóäå ìîíòóâàòèñÿ íà

íüîìó.

Íåâèêîíàííÿ ïðàâèë ç òåõí³êè

áåçïåêè òà âêàç³âîê ìîæå ïðèçâîäèòè äî

óäàðó åëåêòðè÷íèì ñòðóìîì, ïîæåæ³ òà/àáî

âàæêèõ ñåðéîçíèõ òðàâì.

Âêàç³âêè ç òåõí³êè áåçïåêè äëÿ âåðñòàê³â

Ïåðø, í³æ íàñòðîþâàòè ïðèëàä àáî ì³íÿòè ïðèëàääÿ,

âèòÿãóéòå øòåïñåëü ç ðîçåòêè òà/àáî âèéìàéòå

OBJ_BUCH-1563-002.book Page 54 Wednesday, March 28, 2012 1:05 PM

Óêðà¿íñüêà |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

àêóìóëÿòîðíó áàòàðåþ.

Íåíàâìèñíå âìèêàííÿ

åëåêòðîïðèëàä³â ÷àñòî ïðèçâîäèòü äî íåùàñíèõ

âèïàäê³â.

Ïåðø, í³æ ìîíòóâàòè åëåêòðîïðèëàä, ïðàâèëüíî

çáåð³òü âåðñòàê.

Áåçäîãàííèé ìîíòàæ âàæëèâèé, ùîá

çàïîá³ãòè ðèçèêó îáâàëåííÿ âåðñòàêà.

Ïåðø í³æ ïðàöþâàòè ç åëåêòðîïðèëàäîì, íàä³éíî

çàêð³ï³òü éîãî íà âåðñòàêó.

Çñóíåííÿ åëåêòðîïðèëàäó

íà âåðñòàêó ìîæå ïðèçâåñòè äî âòðàòè êîíòðîëþ íàä

ïðèëàäîì.

Âñòàíîâ³òü âåðñòàê íà òâåðäó, ð³âíó ãîðèçîíòàëüíó

ïîâåðõíþ.

ßêùî âåðñòàê ñîâàºòüñÿ àáî õèòàºòüñÿ,

íåìîæëèâî ð³âíîì³ðíî òà âïåâíåíî âåñòè

åëåêòðîïðèëàä àáî çàãîòîâêó.

Íå ïåðåâàíòàæóéòå âåðñòàê ³ íå âèêîðèñòîâóéòå éîãî

â ÿêîñò³ äðàáèíè àáî ðèøòîâàííÿ.

ßêùî âåðñòàê áóäå

ïåðåâàíòàæåíèé àáî Âè âèë³çåòå íà íüîãî, öå ìîæå

ïðèçâåñòè äî çì³ùåííÿ éîãî öåíòðó âàãè óãîðó ³

ïåðåâåðòàííÿ.

Ñë³äêóéòå çà òèì, ùîá óñ³ ãâèíòè ³ ñïîëó÷í³ åëåìåíòè

áóëè ï³ä ÷àñ òðàíñïîðòóâàííÿ ì³öíî çàòÿãíóò³.

Ñëàáêå

ç’ºäíàííÿ ìîæå ïðèçâîäèòè äî íåñòàá³ëüíîñò³ ³

íåòî÷íîãî ðîçïèëþâàííÿ.

Ìîíòóéòå ³ äåìîíòóéòå åëåêòðîïðèëàä, ëèøå êîëè â³í

çíàõîäèòüñÿ â ïîëîæåíí³ äëÿ òðàíñïîðòóâàííÿ

(âêàç³âêè ùîäî ïîëîæåííÿ äëÿ òðàíñïîðòóâàííÿ äèâ.

òàêîæ â ³íñòðóêö³¿ ç åêñïëóàòàö³¿ äî â³äïîâ³äíîãî

åëåêòðîïðèëàäó).

Â ïðîòèâíîìó âèïàäêó

åëåêòðîïðèëàä ìîæå ìàòè íàñò³ëüêè íåñïðèÿòëèâèé

öåíòð âàãè, ùî Âè áóäåòå íå â ñòàí³ íàä³éíî òðèìàòè

éîãî.

Ñë³äêóéòå çà òèì, ùîá äîâã³ ³ âàæê³ çàãîòîâêè íå

ïðèçâîäèëè äî äèñáàëàíñó âåðñòàêà.

Ïðè îáðîáö³

äîâãèõ ³ âàæêèõ çàãîòîâîê ï³ä ¿õ â³ëüíèé ê³íåöü òðåáà ùî-

íåáóäü ï³äêëàñòè àáî ï³äïåðòè éîãî (íàïð., çà äîïîìîãîþ

ðîëèêîâî¿ îïîðè PTA 1000 âèðîáíèöòâà Bosch).

Ïðè óñòàíîâö³ àáî ñêëàäàíí³ âåðñòàêà íå

ï³äñòàâëÿéòå ïàëüö³ áëèçüêî äî øàðí³ð³â.

Ìîæëèâå

çàòèñíåííÿ ïàëüö³â ó øàðí³ðàõ.

Ñèìâîëè

Íèæ÷åïîäàí³ ñèìâîëè ìîæóòü çíàäîáèòüñÿ Âàì ïðè

êîðèñòóâàíí³ Âàøèì âåðñòàêîì. Áóäü ëàñêà, çàïàì’ÿòàéòå

ö³ ñèìâîëè òà ¿õ çíà÷åííÿ. Ïðàâèëüíå ðîçóì³ííÿ ñèìâîë³â

äîïîìîæå Âàì ïðàâèëüíî òà íåáåçïå÷íî êîðèñòóâàòèñÿ

âåðñòàêîì.

Îïèñ ïðîäóêòó ³ ïîñëóã

Ïðèçíà÷åííÿ

Âåðñòàê ïðèçíà÷åíèé äëÿ ìîíòàæó íà íüîìó òàêèõ

ñòàö³îíàðíèõ ïèëîê âèðîáíèöòâà Bosch (ñòàíîì íà

2012.02):

Â êîìïëåêò³ ç åëåêòðîïðèëàäîì âåðñòàê ïðèçíà÷åíèé äëÿ

ðîçêðîþ äîùîê ³ ïðîô³ë³â.

Çîáðàæåí³ êîìïîíåíòè

Íóìåðàö³ÿ çîáðàæåíèõ êîìïîíåíò³â ïîñèëàºòüñÿ íà

çîáðàæåííÿ âåðñòàêà íà ñòîð³íêàõ ç ìàëþíêàìè.

Ðóêîÿòêà

Êíîïêà áëîêóâàííÿ/ðîçáëîêóâàííÿ

Ïîïåðå÷èíà

Çàòèñêíèé àäàïòåð

Ðó÷êà ô³êñàö³¿

Ï³äí³æêà

Ñèìâîë

Çíà÷åííÿ

Ìàêñèìàëüíà íåñó÷à çäàòí³ñòü

(åëåêòðîïðèëàä + çàãîòîâêà) âåðñòàêà

ñòàíîâèòü 125 êã.

Ìîíòóéòå åëåêòðî³íñòðóìåíò ëèøå òàê,

ÿê çîáðàæåíî íà â³äïîâ³äíîìó ìàëþíêó.

(äèâ. ìàëþíêè B1

–

B2)

Çâåðòàéòå óâàãó íà ïîëîæåííÿ êîðïóñà

ò³ëà. Ï³ä ÷àñ ðîáîòè çàâæäè ñòàâàéòå ç

áîêó êîë³ñ. (äèâ. ìàë. C)

Íå ïåðåâàíòàæóéòå âåðñòàê ³ íå

âèêîðèñòîâóéòå éîãî â ÿêîñò³

äðàáèíè àáî ðèøòîâàííÿ.

ßêùî

âåðñòàê áóäå ïåðåâàíòàæåíèé àáî Âè

âèë³çåòå íà íüîãî, öå ìîæå ïðèçâåñòè

äî çì³ùåííÿ éîãî öåíòðó âàãè óãîðó ³

ïåðåâåðòàííÿ.

Îïåðàö³¿ ç óñòàíîâêè âåðñòàêà.

Ïîòÿãí³òü äî ñåáå êíîïêó ðîçáëîêóâàííÿ

Ïîñòàâòå íîãó íà òðàíñïîðòíó ðóêîÿòêó ³ ïîòÿãí³òü

ðóêîÿòêó ââåðõ

Çàòÿãí³òü ðó÷êó ô³êñàö³¿

Îïåðàö³¿ ³ç ñêëàäàííÿ âåðñòàêà.

Â³äïóñò³òü ðó÷êó ô³êñàö³¿

Çëåãêà ïîòÿãí³òü ðóêîÿòêó ââåðõ

Ïîòÿãí³òü äî ñåáå êíîïêó ðîçáëîêóâàííÿ

Ïîâ³ëüíî îïóñò³òü âåðñòàê çà ðóêîÿòêó âíèç

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Ñèìâîë

Çíà÷åííÿ

OBJ_BUCH-1563-002.book Page 55 Wednesday, March 28, 2012 1:05 PM

| Óêðà¿íñüêà

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Òðàíñïîðòí³ êîë³ùàòêà

Òðàíñïîðòíà ðóêîÿòêà

Ìîíòàæíèé êîìïëåêò åëåêòðîïðèëàäó

Ô³êñàòîð ï³äí³æêè

Çîáðàæåíå àáî îïèñàíå ïðèëàääÿ íå âõîäèòü â ñòàíäàðòíèé

îáñÿã ïîñòàâêè. Ïîâíèé àñîðòèìåíò ïðèëàääÿ Âè çíàéäåòå â

íàø³é ïðîãðàì³ ïðèëàääÿ.

Òåõí³÷í³ äàí³

Ìîíòàæ

Îáñÿã ïîñòàâêè

Ïåðåä ìîíòàæåì âåðñòàêà ïåðåâ³ðòå íàÿâí³ñòü âñ³õ

íèæ÷åçàçíà÷åíèõ äåòàëåé:

–

Âåðñòàê PTA 2000

–

Ìîíòàæíèé êîìïëåêò

, ùî ñêëàäàºòüñÿ ³ç:

ãâèíò³â ³ç øåñòèãðàííîþ ãîëîâêîþ M8 x 45 (3 øòóêè),

ãâèíò³â ³ç øåñòèãðàííîþ ãîëîâêîþ M8 x 55

(1 øòóêè/PPS 7 S),

ãâèíò³â ³ç øåñòèãðàííîþ ãîëîâêîþ M8 x 35

(1 øòóêè/PTS 10),

ï³äêëàäíèõ øàéá (4 øòóêè),

õðàïîâèõ ãàéîê M8 (4 øòóêè)

²íñòðóìåíòè, ïîòð³áí³ äîäàòêîâî äî îáñÿãó ïîñòàâêè:

–

Ãàéêîâèé êëþ÷ (13 ìì) (2 øò.)

–

Êëþ÷-øåñòèãðàííèê (5 mm)

Ï³äãîòîâêà âåðñòàêà

Âñòàíîâëåííÿ âåðñòàêà (äèâ. ìàë. A)

Ïåðø í³æ çàêð³ïèòè åëåêòðî³íñòðóìåíò, ïîòð³áíî

óñòàíîâèòè âåðñòàê.

–

Ïîêëàä³òü âåðñòàê í³æêàìè äîíèçó íà ï³äëîãó.

–

Ïðè íåîáõ³äíîñò³ â³äïóñò³òü ðó÷êó ô³êñàö³¿

–

Ïîñòàâòå íîãó íà òðàíñïîðòíó ðóêîÿòêó

, ðîçáëîêóéòå

êíîïêó áëîêóâàííÿ/ðîçáëîêóâàííÿ

³ òÿãí³òü ðóêîÿòêó

äî òèõ ï³ð ââåðõ, ïîêè ô³êñàòîðè íå óâ³éäóòü ó

çà÷åïëåííÿ.

–

Çàòÿãí³òü ðó÷êó ô³êñàö³¿

Êð³ïëåííÿ åëåêòðî³íñòðóìåíòó

(PPS 7S: äèâ. ìàë. B1)

(PTS 10: äèâ. ìàë. B2)

Ìîíòóéòå åëåêòðî³íñòðóìåíò òàêèì ÷èíîì íà âåðñòàêó, ùîá

åëåìåíòè óïðàâë³ííÿ åëåêòðî³íñòðóìåíòà áóëè ðîçì³ùåí³

âèùå êîë³ñ.

–

Âñòàíîâ³òü åëåêòðîïðèëàä â ïîëîæåííÿ ÿê äëÿ

òðàíñïîðòóâàííÿ.Âêàç³âêè ùîäî ïîëîæåííÿ äëÿ

òðàíñïîðòóâàííÿ Âè çíàéäåòå â ³íñòðóêö³¿ ç åêñïëóàòàö³¿

äî â³äïîâ³äíîãî åëåêòðîïðèëàäó.

–

Ïîâåðí³òü ³ âñòàâòå çàòèñêíèé àäàïòåð

, ÿê çîáðàæåíî

íà ìàëþíêó, â ïîëîæåíí³, ùî ï³äõîäèòü äî â³äïîâ³äíîãî

åëåêòðî³íñòðóìåíòó (PPS 7: ïîçíà÷êè 2; PTS 10:

ïîçíà÷êè 1).

–

Ðîçì³ñò³òü åëåêòðî³íñòðóìåíò íà çàòèñêíèõ àäàïòåðàõ

òàêèì ÷èíîì, ùîá ìîíòàæí³ îòâîðè íà

åëåêòðî³íñòðóìåíò³ ñï³âïàäàëè ç äîâãàñòèìè îòâîðàìè ó

çàòèñêíîìó àäàïòåð³.

–

Ç’ºäíàéòå çàòèñêí³ àäàïòåðè òà åëåêòðî³íñòðóìåíò çà

äîïîìîãîþ ãâèíò³â ç øåñòèãðàííîþ ãîëîâêîþ,

ï³äêëàäíèõ øàéá òà õðàïîâèõ ãàéîê ³ç ìîíòàæíîãî

êîìïëåêòó

Åêñïëóàòàö³ÿ

Âêàç³âêè ùîäî ðîáîòè

Âïåâí³òüñÿ ïåðåä ïî÷àòêîì ðîáîòè â òîìó, ùî ðó÷êà

ô³êñàö³¿

çàòÿãíóòà.

Íå ïåðåâàíòàæóéòå âåðñòàê. Çàâæäè çâåðòàéòå óâàãó íà

ìàêñ. íåñó÷ó çäàòí³ñòü âåðñòàêà.

Çàâæäè äîáðå ïðèòðèìóéòå çàãîòîâêó, îñîáëèâî ¿¿ äîâãó,

á³ëüø âàæêó ÷àñòèíó. Ï³ñëÿ ðîçð³çàííÿ çàãîòîâêè öåíòð

âàãè ìîæå çì³ñòèòèñÿ íàñò³ëüêè íåñïðèÿòëèâî, ùî ÷àñòèíè

çàãîòîâêè ìîæóòü ïåðåâåðíóòèñÿ.

Ï³ä³ïð³òü â³ëüíèé ê³íåöü äîâãèõ ³ âàæêèõ çàãîòîâîê, íàïð., çà

äîïîìîãîþ ðîëèêîâî¿ îïîðè PTA 1000 âèðîáíèöòâà Bosch.

Ï³äí³æêà

Çàâäÿêè ï³äí³æö³

ìîæíà çåêîíîìèòè ì³ñöå, âñòàíîâèâ

âåðñòàê ç ìîíòîâàíèì íà íüîìó åëåêòðî³íñòðóìåíòîì ó

êîìïàêòíîìó âåðòèêàëüíîìó ïîëîæåíí³. Íàéêðàùå

îáïåðòè âåðñòàê ç åëåêòðî³íñòðóìåíòîì îá ñò³íó, ùîá

çàïîá³ãòè éîãî ïåðåâåðòàííþ.

–

Ïðèòèñí³òü ô³êñàòîðè

ï³äí³æêè âñåðåäèíó ³ ïîâí³ñòþ

â³äêèíüòå ï³äí³æêó

âñåðåäèíó, ùîá ô³êñàòîðè çíîâó

óâ³éøëè ó çà÷åïëåííÿ.

Òðàíñïîðòóâàííÿ (äèâ. ìàë. D1

—

D4)

Ïåðåä òðàíñïîðòóâàííÿì Âàì òðåáà ñêëàñòè âåðñòàê.

–

Ïðèòèñí³òü ô³êñàòîðè

ï³äí³æêè âñåðåäèíó ³ ïîâí³ñòþ

â³äêèíüòå ï³äí³æêó

íàçîâí³, ùîá ô³êñàòîðè çíîâó

óâ³éøëè ó çà÷åïëåííÿ.

–

Ïîñëàáòå ðó÷êó ô³êñàö³¿

–

Ïîñòàâòå íîãó íà òðàíñïîðòíó ðóêîÿòêó

³ çëåãêà

ïîòÿãí³òü ðóêîÿòêó

ââåðõ, ùîá çíÿòè íàâàíòàæåííÿ ³ç

ô³êñàòîð³â.

–

Ïîâí³ñòþ âèòÿãí³òü êíîïêó áëîêóâàííÿ

íàçîâí³ ³

ïîâ³ëüíî îïóñò³òü âåðñòàê çà ðóêîÿòêó âíèç.

–

Çàòÿãí³òü ðó÷êó ô³êñàö³¿

–

Ï³äí³ì³òü âåðñòàê çà òðàíñïîðòíó ðóêîÿòêó

Òåõí³÷íå îáñëóãîâóâàííÿ ³ ñåðâ³ñ

Òåõí³÷íå îáñëóãîâóâàííÿ

ßêùî íåçâàæàþ÷è íà ðåòåëüíó ïðîöåäóðó âèãîòîâëåííÿ ³

âèïðîáóâàííÿ âåðñòàê âñå-òàêè âèéäå ç ëàäó, ðåìîíò ìàº

âèêîíóâàòè ëèøå ìàéñòåðíÿ, àâòîðèçîâàíà äëÿ

åëåêòðî³íñòðóìåíò³â Bosch.

Âåðñòàê

PTA 2000

Òîâàðíèé íîìåð

3 603 M05 300

Âèñîòà âåðñòàêà

ìì

595

Ìàêñ. íåñó÷à çäàòí³ñòü

(åëåêòðîïðèëàä + çàãîòîâêà)

êã

125

Âàãà â³äïîâ³äíî äî

EPTA

Procedure 01/2003

êã

OBJ_BUCH-1563-002.book Page 56 Wednesday, March 28, 2012 1:05 PM

Română |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Ïðè âñ³õ äîäàòêîâèõ çàïèòàííÿõ òà çàìîâëåíí³ çàï÷àñòèí,

áóäü ëàñêà, çàçíà÷àéòå 10-çíà÷íèé íîìåð äëÿ çàìîâëåííÿ,

ùî ñòî¿òü íà çàâîäñüê³é òàáëè÷ö³ âåðñòàêà.

Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ

Â ñåðâ³ñí³é ìàéñòåðí³ Âè îòðèìàºòå â³äïîâ³äü íà Âàø³

çàïèòàííÿ ñòîñîâíî ðåìîíòó ³ òåõí³÷íîãî îáñëóãîâóâàííÿ

Âàøîãî ïðîäóêòó. Ìàëþíêè â äåòàëÿõ ³ ³íôîðìàö³þ ùîäî

çàï÷àñòèí ìîæíà çíàéòè çà àäðåñîþ:

www.bosch-pt.com

Êîíñóëüòàíòè Bosch ç ðàä³ñòþ äîïîìîæóòü Âàì ïðè

çàïèòàííÿõ ñòîñîâíî êóï³âë³, çàñòîñóâàííÿ ³ íàëàãîäæåííÿ

ïðîäóêò³â ³ ïðèëàääÿ äî íèõ.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó

çä³éñíþþòüñÿ â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà

òåðèòîð³¿ âñ³õ êðà¿í ëèøå ó ô³ðìîâèõ àáî àâòîðèçîâàíèõ

ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿

íåáåçïå÷íå â åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè

äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³ ðîçïîâñþäæåííÿ

êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service.ua@bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çà-

çíà÷åíà â Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Óòèë³çàö³ÿ

Âåðñòàê, ïðèëàääÿ ³ óïàêîâêó òðåáà çäàâàòè íà åêîëîã³÷íî

÷èñòó ïîâòîðíó ïåðåðîáêó.

Ìîæëèâ³ çì³íè.

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Instrucţiuni de ordin general privind siguranţa şi

protecţia muncii

Citiţi toate avertismentele şi sau

instrucţiunile care însoţesc masa de lucru

sau scula electrică ce urmează a fi montată

pe aceasta.

Nerespectarea instrucţiunilor şi

indicaţiilor privind siguranţa şi protecţia muncii

poate cauza electrocutare, incendii şi/sau

răniri grave.

Instrucţiuni privind siguranţa şi protecţia muncii

pentru mese de lucru

Scoateţi ştecherul afară din priză şi/sau extrageţi

acumulatorul din scula electrică înainte de a efectua

reglaje sau de a schimba accesorii.

Pornirea accidentală

a sculelor electrice reprezintă cauză de accidente.

Asamblaţi corect masa de lucru înainte de a monta

scula electrică pe aceasta.

Asamblarea corectă este

importantă pentru a preveni riscul de prăbuşire.

Înainte de folosire, fixaţi în condiţii de siguranţă scula

electrică pe masa de lucru.

Alunecarea sculei electrice pe

masa de lucru poate duce la pierderea controlului.

Amplasaţi masa de lucru pe o suprafaţă stabilă, plană şi

orizontală.

În cazul în care există posibilitatea ca masa de

lucru să alunece sau să se clatine, scula electrică şi piesa

de lucru nu vor mai putea fi conduse uniform şi sigur.

Nu suprasolicitaţi masa de lucru şi nu o folosiţi drept

scară sau schelă.

Suprasolicitarea sau urcatul şi

staţionarea pe masa de lucru poate duce la deplasarea în

sus a centrului de greutate şi răsturnarea acesteia.

În timpul transportului şi al lucrului aveţi grijă ca toate

şuruburile şi elementele de legătură să fie bine strânse.

Îmbinările slăbite pot duce la instablitate şi debitări

imprecise.

Montaţi şi demontaţi scula electrică numai când

aceasta se află în poziţie de transport (indicaţii privind

poziţia de transport vezi şi instrucţiunile de folosire ale

sculei electrice respective).

În caz contrar, scula

electrică poate avea centrul de greutate plasat într-o

poziţie atât de dezavantajoasă încât să nu o puteţi ţine în

condiţii de siguranţă.

Asiguraţi-vă că piesele de lucru lungi şi grele nu

dezechilibrează masa de lucru.

Piesele de lucru lungi şi

grele trebuie sprijinite sau poptite la capătul liber (de

exemplu cu ajutorul unui suport cu role PTA 1000 de la

Bosch).

Nu vă ţineţi degetele aproape de îmbinările articulate

ale mesei de lucru în timpul instalării sau strângerii

acesteia.

Degetele v-ar putea fi strivite.

Simboluri

Următoarele simboluri ar putea fi importante pentru folosirea

mesei dumneavoastră de lucru. Vă rugăm reţineţi simbolurile

şi semnificaţia acestora. Interpretarea corectă a simbolurilor

vă va ajuta să utilizaţi mai bine şi mai sigur masa de lucru.

Simbol

Semnificaţie

Capacitate portantă maximă (sculă

electrică + piesa de lucru) a mesei de

lucru este de 125 kg.

Montaţi scula electrică numai în modul

ilustrat în figură. (vezi figurile B1

–

B2)

OBJ_BUCH-1563-002.book Page 57 Wednesday, March 28, 2012 1:05 PM

| Română

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Descrierea produsului şi a

performanţelor

Utilizare conform destinaţiei

Masa de lucru este destinată fixării următoarelor scule

electrice de la Bosch (nivel 2012.02):

Împreună cu scula electrică, masa de lucru este destinată

debitării de scânduri şi profile.

Elemente componente

Numerotarea componentelor ilustrate se referă la schiţa

mesei de lucru de la paginile grafice.

Mâner

Buton blocare/deblocare

Bare transversale

Adaptor de prindere

Manetă de blocare

Cadru de parcare

Roţi de transport

Mâner de transport

Set de fixare sculă electrică

Bolţ de blocare a cadrului de parcare

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de

livrare standard. Puteţi găsi accesoriile complete în programul

nostru de accesorii.

Date tehnice

Montare

Set de livrare

Înainte de montarea mesei de lucru verificaţi dacă toate

piesele enumerate sunt cuprinse în setul de livrare:

–

Masă de lucru PTA 2000

–

Set de fixare

constând din:

Şuruburi hexagonale M8 x 45 (3 buc.),

Şuruburi hexagonale M8 x 55 (1 buc./PPS 7 S),

Şuruburi hexagonale M8 x 35 (1 buc./PTS 10),

Şaibe-suport (4 buc.),

Piuliţe cu zimţi de blocare M8 (4 buc.)

Unelte necesare în mod suplimentar faţă de cele cuprinse

în setul de livrare:

–

Cheie fixă (13 mm) (2 bucăţi)

–

Cheie imbus (5 mm)

Pregătirea mesei de lucru

Instalarea mesei de lucru (vezi figura A)

Înainte de a fixa scula electrică trebuie să instalaţi masa de

lucru.

–

Puneţi masa de lucru cu picioarele în jos pe podea.

–

Dacă este necesar, slăbiţi maneta de blocare

–

Puneţi un picior pe mânerul de sprijin pentru transport

deblocaţi butonul de blocare/deblocare

şi trageţi în sus

mânerul

până când bolţurile de blocare se înclichetează.

–

Strângeţi bine maneta de blocare

Fixarea sculei electrice

(PPS 7S: vezi figura B1)

(PTS 10: vezi figura B2)

Montaţi astfel scula electrică pe masa de lucru, încât

elementele sale de comandă să se afle deasupra roţilor.

–

Aduceţi scula electrică în poziţie de transport.Indicaţii

privind poziţia de transport găsiţi în instrucţiunile de

folosire ale sculelor electrice respective.

–

Rotiţi şi împingeţi adaptorul de prindere

conform celor

ilustrate în figură, aducându-l în poziţia potrivită pentru

scula electrică respectivă (PPS 7: marcajeje 2; PTS 10:

marcajele 1).

Respectaţi poziţia de manevrare. Pentru

lucru poziţionaţi-vă întotdeauna în partea

cu roţi. (vezi figura C)

Nu suprasolicitaţi masa de lucru şi

nu o folosiţi drept scară sau schelă.

Suprasolicitarea sau urcatul şi

staţionarea pe masa de lucru poate

duce la deplasarea în sus a centrului de

greutate şi răsturnarea acesteia.

Indică paşii de instalare a mesei de lucru.

Trageţi butonul de deblocare

Puneţi piciorul pe mânerul de sprijin pentru transport şi

trageţi în sus mânerul

Strângeţi bine maneta de blocare

Indică paşii pentru strângerea mesei de lucru.

Slăbiţi maneta de blocare

Trageţi uşor în sus mânerul

Trageţi butonul de deblocare

Coborâţi lent masa de lucru trăgând-o de mâner

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Simbol

Semnificaţie

Masă de lucru

PTA 2000

Număr de identificare

3 603 M05 300

Înălţime masă de lucru

595

Capacitate portantă max.

(sculă electrică + piesă de lucru)

125

Greutate conform

EPTA-Procedure 01/2003

OBJ_BUCH-1563-002.book Page 58 Wednesday, March 28, 2012 1:05 PM

Áúëãàðñêè |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

–

Poziţionaţi astfel scula electrică pe adaptoarele de

prindere, încât găurile de montaj de pe scula electrică să se

suprapună pe sloturile adaptoarelor de prindere.

–

Înşurubaţi adaptoarele de prindere şi scula electrică cu

şuruburile hexagonale, şaibele-suport şi piuliţele cu zimţi

de blocare di setul de fixare

Funcţionare

Instrucţiuni de lucru

Înainte de lucru asiguraţi-vă întotdeauna că maneta de

blocare

este bine strânsă.

Nu supraîncărcaţi masa de lucru. Respectaţi întotdeauna

capacitatea portantă maximă a mesei de lucru.

Fixaţi întotdeauna bine piesa de lucru, în special în cazul

tăierilor mai dificile, de mai lungă durată. După secţionarea

piesei de lucru centrul de greutate se poate muta într-o poziţie

într-atât de dezavantajoasă, încât bucăţile tăiate din piesa de

lucru să se răstoarne.

Sprijiniţi la capătul liber piesele de lucru lungi şi grele, de

exemplu cu ajutorul suportului cu role PTA 1000 de la Bosch.

Cadru de parcare

Cu ajutorul cadrului de parcare

puteţi depozita în poziţie

verticală, cu economie de spaţiu, masa de lucru împreună cu

scula electrică montată pe aceasta. Ideal ar fi să sprijiniţi masa

de lucru cu scula electrică de un perete, pentru a evita o

eventuală răsturnare a acesteia.

–

Împingeţi înăuntru bolţurile de blocare

ale cadrului de

parcare şi basculaţi complet spre interior cadrul de

parcare

până când bolţurile de blocare se înclichetează

din nou.

Transport (vezi figura D1

–

D4)

Trebuie să strângeţi masa de lucru în vederea transportului.

–

Împingeţi înăuntru bolţurile de blocare

ale cadrului de

parcare şi basculaţi complet spre exterior cadrul de

parcare

până când bolţurile de blocare se înclichetează

din nou.

–

Slăbiţi maneta de blocare

–

Puneţi un picior pe mânerul de sprijin pentru transport

şi

trageţi uşor în sus mânerul

, pentru a scoate de sub

sarcină bolţurile de blocare.

–

Trageţi complet afară butonul de blocare

şi acţionaţi

mânerul pentru a coborî lent masa de lucru.

–

Strângeţi bine maneta de blocare

–

Ridicaţi masa de lucru acţionând mânerul de sprijin pentru

transport

Întreţinere şi service

Întreţinere

Dacă, în ciuda procedeelor de fabricaţie şi control riguroase,

masa de lucru are totuşi o defecţiune, repararea acesteia se

va face la un centru autorizat de asistenţă service post-vânzări

pentru scule electrice Bosch.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi numărul de identificare compus din 10 cifre,

conform plăcuţei indicatoare a tipului mesei de lucru.

Serviciu de asistenţă tehnică post-vânzări şi

consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde

întrebărilor dumneavoastră privind întreţinerea şi repararea

produsului dumneavoastră cât şi privitor la piesele de

schimb. Desene descompuse ale ansamblelor cât şi informaţii

privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la

întrebările privind cumpărarea, utilizarea şi reglarea

produselor şi accesoriior lor.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30

–

013937 Bucureşti

Tel. service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. consultanţă clienţi: +40 (021) 4 05 75 00

Fax: +40 (021) 2 33 13 13

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Masa de lucru, accesoriile şi ambalajele trebuie direcţionate

către o staţie de reciclare ecologică.

Sub rezerva modificărilor.

Áúëãàðñêè

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Îáùè óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Ïðî÷åòåòå âñè÷êè ïðåäóïðåæäåíèÿ è

óêàçàíèÿ êàêòî êúì ñòåíäà, òàêà è êúì

åëåêòðîèíñòðóìåíòà, êîéòî ùå ìîíòèðàòå

íà ñòåíäà.

Ïðîïóñêè ïðè ñïàçâàíåòî íà

óêàçàíèÿòà çà áåçîïàñíà ðàáîòà è çà ðàáîòà ñ

åëåêòðîèíñòðóìåíòà ìîãàò äà ïðåäèçâèêàò

òîêîâ óäàð, ïîæàð è/èëè òåæêè òðàâìè.

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà ñúñ ñòåíäîâå

Ïðåäè äà çàïî÷íåòå äà íàñòðîéâàòå

åëåêòðîèíñòðóìåíòà èëè äà çàìåíÿòå ðàáîòíèÿ

èíñòðóìåíò, èçêëþ÷âàéòå ùåïñåëà îò êîíòàêòà, ðåñï.

èçâàæäàéòå àêóìóëàòîðíàòà áàòåðèÿ îò

åëåêòðîèíñòðóìåíòà.

×åñòà ïðè÷èíà çà òðóäîâè

çëîïîëóêè å âêëþ÷âàíåòî íà åëåêòîðèíñòðóìåíòà ïî

íåâíèìàíèå.

OBJ_BUCH-1563-002.book Page 59 Wednesday, March 28, 2012 1:05 PM

| Áúëãàðñêè

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ïðåäè äà ìîíòèðàòå åëåêòðîèíñòðóìåíòà, ñãëîáåòå

ñòåíäà íàïúëíî è ïðàâèëíî.

Áåçóêîðíîòî ñãëîáÿâàíå å

âàæíî, çà äà ïðåäîòâðàòèòå îïàñíîñòòà îò ðàçãëîáÿâàíå

ïî âðåìå íà ðàáîòà.

Ïðåäè äà çàïî÷íåòå ðàáîòà ñ åëåêòðîèíñòðóìåíòà, ñå

óâåðÿâàéòå, ÷å å çàêðåïåí êúì ñòåíäà çäðàâî.

Ïðèïëúçâàíåòî íà åëåêòðîèíñòðóìåíòà â ñòåíäà ìîæå äà

ïðåäèçâèêà çàãóáà íà êîíòðîë íàä íåãî.

Ïîñòàâåòå ñòåíäà íà òâúðäà, ðàâíà è õîðèçîíòàëíà

ïîâúðõíîñò.

Àêî ñòåíäúò ìîæå äà ñå èçìåñòâà èëè íå

ñòúïâà ñòàáèëíî ñ ÷åòèðèòå ñè êðàêà,

åëåêòðîèíñòðóìåíòúò èëè îáðàáîòâàíèÿò äåòàéë íå

ìîãàò äà áúäàò âîäåíè ñèãóðíî è ðàâíîìåðíî.

Íå ïðåòîâàðâàéòå ñòåíäà; íå ãî èçïîëçâàéòå çà

ñòúëáà èëè êàòî ñêåëå.

Ïðåòîâàðâàíåòî èëè ñòúïâàíåòî

âúðõó ñòåíäà ìîæå äà ïðåäèçâèêà èçìåñòâàíå íà

öåíòúðà íà òåæåñòòà ìó íàãîðå è íàñòðàíè è îáðúùàíåòî

ìó.

Âíèìàâàéòå ïðè òðàíñïîðòèðàíå è ïî âðåìå íà

ðàáîòà âñè÷êè âèíòîâå è ñúåäèíÿâàùè åëåìåíòè äà

ñà çàòåãíàòè çäðàâî.

Ðàçõëàáåíè ñúåäèíåíèÿ ìîãàò äà

ïðåäèçâèêàò íåñòàáèëíîñò è âîäÿò äî óâåëè÷åíà

íåòî÷íîñò íà ñðåçî.

Ìîíòèðàéòå è äåìîíòèðàéòå åëåêòðîèíñòðóìåíòà

ñàìî êîãàòî òîé å â ïîçèöèÿ çà òðàíñïîðòèðàíå (çà

óêàçàíèÿ çà ïîçèöèÿòà çà òðàíñïîðòèðàíå âèæòå

ñúùî ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ íà ñúîòâåòíèÿ

åëåêòðîèíñòðóìåíò).

Â ïðîòèâåí ñëó÷àé å âúçìîæíî

öåíòúðúò íà òåæåñòòà íà åëåêòðîèíñòðóìåíòà äà å â

ïîçèöèÿ, ïðè êîÿòî åëåêòðîèíñòðóìåíòúò íå ìîæå äà

áúäå çàäúðæàí ñèãóðíî.

Óâåðåòå ñå, ÷å äúëãè è òåæêè äåòàéëè íÿìà äà

ïðåäèçâèêàò ïðåîáðúùàíå íà ñòåíäà.

Äúëãè è òåæêè

äåòàéëè òðÿáâà äà áúäàò ïîäïèðàíè èëè ïîâäèãàíè â

ñâîáîäíèÿ èì êðàé (íàïð. ñ ïîìîùòà íà ðîëêîâèÿ ñòåíä

PTA 1000 íà Áîø).

Ïðè ðàçãúâàíå èëè ñãúâàíå íà ñòåíäà íå ïîñòàâÿéòå

ðúöåòå ñè â áëèçîñò äî ñòàâèòå.

Ñúùåñòâóâà îïàñíîñò

äà ïðèùèïåòå ïðúñòèòå ñè.

Ñèìâîëè

Ñèìâîëèòå ïî-äîëó ìîãàò äà áúäàò âàæíè çà ïðàâèëíàòà

ðàáîòà ñ Âàøèÿ ñòåíä. Ìîëÿ, çàïîìíåòå ñèìâîëèòå è

çíà÷åíèåòî èì. Ïðàâèëíîòî èíòåðïðåòèðàíå íà ñèìâîëèòå

ùå Âè ïîìîãíå äà èçïîëçâàòå ñòåíäà ïî-åôåêòèâíî è ïî-

áåçîïàñíî.

Îïèñàíèå íà ïðîäóêòà è

âúçìîæíîñòèòå ìó

Ïðåäíàçíà÷åíèå íà óðåäà

Ñòåíäúò å ïðåäíàçíà÷åí çà ñëåäíèòå ñòàöèîíàðíè

öèðêóëÿðíè ìàøèíè íà Áîø (ñúñòîÿíèå êúì 2012.02):

Çàåäíî ñ åëåêòðîèíñòðóìåíò ñòåíäúò å ïðåäíàçíà÷åí çà

íàïðå÷íî ðÿçàíå íà äúñêè è ïðîôèëè.

Èçîáðàçåíè åëåìåíòè

Íîìåðèðàíåòî íà èçîáðàçåíèòå åëåìåíòè ñå îòíàñÿ äî

ôèãóðèòå íà ñòåíäà íà ãðàôè÷íèòå ñòðàíèöè.

Ðúêîõâàòêà

Ðúêîõâàòêà çà îñâîáîæäàâàíå/çàõâàùàíå

Íàïðå÷åí ïîäïîðåí ïðîôèë

Ìîíòàæåí àäàïòîð

Çàñòîïîðÿâàùà ðúêîõâàòêà

Ñèìâîë

Çíà÷åíèå

Ìàêñèìàëíàòà òîâàðîíîñèìîñò

(åëåêòðîèíñòðóìåíò + äåòàéë) íà ñòåíäà

å 125 kg.

Ìîíòèðàéòå åëåêòðîèíñòðóìåíòà ñàìî

ïî íà÷èíà, èçîáðàçåí íà ñúîòâåòíàòà

ôèãóðà. (âèæòå ôèãóðè B1

–

B2)

Ìîëÿ, ñïàçâàéòå ïîñî÷åíàòà ñòðàíà, îò

êîÿòî îáñëóæâàòå èíñòðóìåíòà. Ïðè

ðàáîòà çàñòàâàéòå âèíàãè îò ñòðàíàòà íà

êîëåëàòà. (âèæòå ôèã. C)

Íå ïðåòîâàðâàéòå ñòåíäà; íå ãî

èçïîëçâàéòå çà ñòúëáà èëè êàòî

ñêåëå.

Ïðåòîâàðâàíåòî èëè

ñòúïâàíåòî âúðõó ñòåíäà ìîæå äà

ïðåäèçâèêà èçìåñòâàíå íà öåíòúðà

íà òåæåñòòà ìó íàãîðå è íàñòðàíè è

îáðúùàíåòî ìó.

Óêàçâà ñòúïêèòå ïðè ðàçãúâàíå íà ñòåíäà.

Èçäúðïàéòå îñâîáîæäàâàùàòà ðúêîõâàòêà

Çàñòúïåòå ñ êðàê ðúêîõâàòêàòà çà ïðåíàñÿíå è

èçäúðïàéòå ðúêîõâàòêàòà íàãîðå

Çàòåãíåòå çäðàâî çàñòîïîðÿâàùàòà ðúêîõâàòêà

Óêàçâà ñòúïêèòå ïðè ñãúâàíå íà ñòåíäà.

Îñâîáîäåòå çàñòîïîðÿâàùàòà ðúêîõâàòêà

Èçäúðïàéòå ðúêîõâàòêàòà ëåêî íàãîðå

Èçäúðïàéòå îñâîáîæäàâàùàòà ðúêîõâàòêà

Ñïóñíåòå ñòåíäà áàâíî íàäîëó, êàòî ãî äúðæèòå çà

ðúêîõâàòêàòà

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Ñèìâîë

Çíà÷åíèå

OBJ_BUCH-1563-002.book Page 60 Wednesday, March 28, 2012 1:05 PM

Áúëãàðñêè |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Ïîäïîðíà ñêîáà

Òðàíñïîðòíè êîëåëà

Ðúêîõâàòêà çà ïðåíàñÿíå

Êîìïëåêò êðåïåæíè åëåìåíòè çà åëåêòðîèíñòðóìåíòà

Çàñòîïîðÿâàù ùèôò íà ïîäïîðíàòà ñêîáà

Èçîáðàçåíèòå íà ôèãóðèòå è îïèñàíèòå äîïúëíèòåëíè

ïðèñïîñîáëåíèÿ íå ñà âêëþ÷åíè â ñòàíäàðòíàòà îêîìïëåêòîâêà

íà óðåäà. Èç÷åðïàòåëåí ñïèñúê íà äîïúëíèòåëíèòå

ïðèñïîñîáëåíèÿ ìîæåòå äà íàìåðèòå ñúîòâåòíî â êàòàëîãà íè çà

äîïúëíèòåëíè ïðèñïîñîáëåíèÿ.

Òåõíè÷åñêè äàííè

Ìîíòèðàíå

Îêîìïëåêòîâêà

Ïðåäè äà çàïî÷íåòå ñãëîáÿâàíåòî íà ñòåíäà ïðîâåðåòå äàëè

âñè÷êè èçáðîåíè ïî-äîëó åëåìåíòè ñà íàëè÷íè:

–

Ñòåíä PTA 2000

–

Êîìïëåêò êðåïåæíè åëåìåíòè

, ñúñòîÿù ñå îò:

Øåñòîñòåííè âèíòîâå M8 x 45 (3 áðîÿ),

Øåñòîñòåííè âèíòîâå M8 x 55 (1 áðîÿ/PPS 7 S),

Øåñòîñòåííè âèíòîâå M8 x 35 (1 áðîÿ/PTS 10),

Ïîäëîæíè øàéáè (4 áðîÿ),

Ãàéêè ñ îñèãóðèòåëåí ôëàíåö M8 (4 áðîÿ)

Äîïúëíèòåëíè èíñòðóìåíòè, íåîáõîäèìè çà

ìîíòèðàíåòî:

–

Ãàå÷åí êëþ÷ (13 mm) (2 áðîÿ)

–

Øåñòîñòåíåí êëþ÷ (5 mm)

Ïîäãîòîâêà íà ðàáîòíèÿ ïëîò

Ñãëîáÿâàíå íà ñòåíäà (âèæòå ôèã. À)

Ïðåäè äà ìîíòèðàòå åëåêòðîèíñòðóìåíòà, òðÿáâà äà

ðàçãúíåòå ñòåíäà.

–

Ïîñòàâåòå ñòåíäà ëåãíàë íà ïîäà ñ êðàêàòà íàäîëó.

–

Àêî å íåîáõîäèìî, îñâîáîäåòå ðúêîõâàòêàòà

–

Çàñòúïåòå ñ êðàê ðúêîõâàòêàòà çà ïðåíàñÿíå

îñâîáîäåòå ðúêîõâàòêàòà

è èçäúðïàéòå ðúêîõâàòêàòà

íàãîðå òîëêîâà, ÷å ùèôòúò äà çàõâàíå ñ ïðåùðàêâàíå.

–

Çàòåãíåòå çäðàâî çàñòîïîðÿâàùàòà ðúêîõâàòêà

Ìîíòèðàíå íà åëåêòðîèíñòðóìåíòà

(PPS 7S: âèæòå ôèãóðà B1)

(PTS 10: âèæòå ôèãóðà B2)

Ìîíòèðàéòå åëåêòðîèíñòðóìåíòà êúì ñòåíäà òàêà, ÷å

îáñëóæâàùèòå åëåìåíòè íà åëåêòðîèíñòðóìåíòà äà ñà

îáúðíàòè îò ñòðàíàòà íà êîëåëàòà.

–

Ïîñòàâåòå åëåêòðîèíñòðóìåíòà â ïîçèöèÿ çà

òðàíñïîðòèðàíå.Óêàçàíèÿ çà ïîçèöèÿòà çà

òðàíñïîðòèðàíå ìîæåòå äà íàìåðèòå â ðúêîâîäñòâîòî çà

åêñïëîàòàöèÿ íà ñúîòâåòíèÿ åëåêòðîèíñòðóìåíò.

–

Çàâúðòåòå è âêàðàéòå àäàïòåðà

êàêòî å ïîêàçàíî íà

ôèãóðàòà, äî ïîçèöèÿòà çà ñúîòâåòíèÿ

åëåêòðîèíñòðóìåíò (PPS 7: ìàðêèðîâêèòå 2; PTS 10:

ìàðêèðîâêèòå 1).

–

Ïîñòàâåòå åëåêòðîèíñòðóìåíòà âúðõó àäàïòîðèòå çà

ìîíòèðàíå òàêà, ÷å ìîíòàæíèòå îòâîðè íà

åëåêòðîèíñòðóìåíòà äà ñúâïàäàò ñ ïðîäúëãîâàòèòå

îòâîðè íà àäàïòîðà çà ìîíòèðàíå.

–

Çàòåãíåòå àäàïòîðèòå çà ìîíòèðàíå êúì

åëåêòðîèíñòðóìåíòà ñ âèíòîâåòå ñ øåñòîñòåííè ãëàâè,

ïîäëîæíèòå øàéáè è ãàéêèòå ñ îñèãóðèòåëåí ôëàíåö îò

êîìïëåêòà êðåïåæíè åëåìåíòè

Ðàáîòà ñ óðåäà

Óêàçàíèÿ çà ðàáîòà

Âèíàãè ïðåäè çàïî÷âàíå íà ðàáîòà ñå óâåðÿâàéòå, ÷å

çàñòîïîðÿâàùàòà ðúêîõâàòêà

å çàòåãíàòà çäðàâî.

Íå ïðåòîâàðâàéòå ñòåíäà. Âèíàãè ñå ñúîáðàçÿâàéòå ñ

ìàêñèìàëíàòà ìó òîâàðîíîñèìîñò.

Âèíàãè äðúæòå îáðàáîòâàíèÿ äåòàéë çäðàâî, îñîáåíî äúëãè

è òåæêè èçðåçêè. Ñëåä ïðîðÿçâàíåòî íà äåòàéëà öåíòúðúò íà

òåæåñòòà ìîæå äà ñå èçìåñòè òàêà, ÷å èçðåçêèòå äà ñå

ïðåîáúðíàò.

Ïîäïèðàéòå äúëãè è òåæêè äåòàéëè â ñâîáîäíèÿ èì êðàé,

íàïð. ñ ïîìîùòà íà ðîëêîâèÿ ñòåíä íà Áîø PTA 1000.

Ïîäïîðíà ñêîáà

Ñ ïîìîùòà íà ïîäïîðíàòà ñêîáà

ìîæåòå äà ïðèáåðåòå

âåðòèêàëíî ñòåíäà ñ ìîíòèðàí íà íåãî åëåêòðîèíñòðóìåíò.

Íàé-äîáðå áè áèëî äà ïîäïðåòå ñòåíäà ñ ìîíòèðàí íà íåãî

åëåêòðîèíñòðóìåíò íà ñòåíà, çà äà ïðåäîòâðàòèòå ïàäàíå.

–

Íàòèñíåòå çàñòîïîðÿâàùèòå ùèôòîâå

íà ïîäïîðíàòà

ñêîáà è ñâèéòå ñêîáàòà

äîêðàé íàâúòðå, äîêàòî óñåòèòå

ïðåùðàêâàíå íà çàñòîïîðÿâàùèòå ùèôòîâå.

Òðàíñïîðòèðàíå (âèæòå ôèã. D1

—

D4)

Çà òðàíñïîðòèðàíå òðÿáâà äà ñãúíåòå ñòåíäà.

–

Íàòèñíåòå çàñòîïîðÿâàùèòå ùèôòîâå

íà ïîäïîðíàòà

ñêîáà è îòâîðåòå ñêîáàòà

äîêðàé íàâúí, äîêàòî óñåòèòå

ïðåùðàêâàíå íà çàñòîïîðÿâàùèòå ùèôòîâå.

–

Îñâîáîäåòå çàñòîïîðÿâàùàòà ðúêîõâàòêà

–

Çàñòúïåòå ñ êðàê ðúêîõâàòêàòà çà ïðåíàñÿíå

èçäúðïàéòå ðúêîõâàòêàòà

çà äà îñâîáîäèòå

çàñòîïîðÿâàùèòå ùèôòîâå.

–

Èçäúðïàéòå çàñòîïîðÿâàùàòà ðúêîõâàòêà

äîêðàé

íàâúí è áàâíî ñïóñíåòå ñòåíäà íàäîëó, êàòî ãî äúðæèòå

çà ðúêîõâàòêàòà.

–

Çàòåãíåòå çäðàâî çàñòîïîðÿâàùàòà ðúêîõâàòêà

–

Âäèãíåòå ñòåíäà, êàòî ãî çàõâàíåòå çà ðúêîõâàòêàòà çà

ïðåíàñÿíå

Ñòåíä

PTA 2000

Êàòàëîæåí íîìåð

3 603 M05 300

Âèñî÷èíà íà ñòåíäà

595

ìàêñ. òîâàðîíîñèìîñò

(åëåêòðîèíñòðóìåíò +

îáðàáîòâàí äåòàéë)

125

Ìàñà ñúãëàñíî EPTA

Procedure

01/2003

OBJ_BUCH-1563-002.book Page 61 Wednesday, March 28, 2012 1:05 PM

| Srpski

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ïîääúðæàíå è ñåðâèç

Ïîääðúæàíå

Àêî âúïðåêè ïðåöèçíîòî ïðîèçâîäñòâî è âíèìàòåëíî

èçïèòâàíå ñòåíäúò ñå ïîâðåäè, ðåìîíòúò òðÿáâà äà áúäå

èçâúðøåí â îòîðèçèðàí ñåðâèç çà åëåêòðîèíñòðóìåíòè íà

Áîø.

Êîãàòî ñå îáðúùàòå ñ âúïðîñè êúì ïðåäñòàâèòåëèòå íà Áîø,

âèíàãè ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí íîìåð íà

òàáåëêàòà íà ñòåíäà.

Ñåðâèç è êîíñóëòàöèè

Ñåðâèçúò ùå îòãîâîðè íà âúïðîñèòå Âè îòíîñíî ðåìîíòè è

ïîääðúæêà íà çàêóïåíèÿ îò Âàñ ïðîäóêò, êàêòî è îòíîñíî

ðåçåðâíè ÷àñòè. Ìîíòàæíè ÷åðòåæè è èíôîðìàöèÿ çà

ðåçåðâíè ÷àñòè ìîæåòå äà íàìåðèòå ñúùî è íà

www.bosch-pt.com

Åêèïúò îò êîíñóëòàíòè íà Áîø ùå Âè ïîìîãíå ñ óäîâîëñòâèå

ïðè âúïðîñè îòíîñíî çàêóïóâàíå, ïðèëîæåíèå è

âúçìîæíîñòè çà íàñòðîéâàíå íà ðàçëè÷íè ïðîäóêòè îò

ïðîèçâîäñòâåíàòà ãàìà íà Áîø è äîïúëíèòåëíè ïðèñïîñî-

áëåíèÿ çà òÿõ.

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

áyë. ×åðíè âðúx 51-Á

FPI Áèçíåñ öåíòúð 1407

1907 Ñîôèÿ

Òåë.: +359 (02) 960 10 61

Òåë.: +359 (02) 960 10 79

Ôàêñ: +359 (02) 962 53 02

www.bosch.bg

Áðàêóâàíå

Ñòåíäúò, ïðèíàäëåæíîñòèòå ìó è îïàêîâêèòå òðÿáâà äà

áúäàò ïðåäàâàíè çà îïîëçîòâîðÿâàíå íà ñúäúðæàùèòå ñå â

òÿõ âòîðè÷íè ñóðîâèíè.

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

Srpski

Uputstva o sigurnosti

Opšta uputstva o sigurnosti

Čitajte sva upozorenja i uputstva priložena

radnom stolu ili električnom alatu koji treba

da se montira.

Propusti kod pridržavanja

sigurnosnih upozorenja i uputstava mogu

prouzrokovati električni udar, požar i/ili teške

povrede.

Sigurnosna upozorenja za radne stolove

Izvucite utikač iz utičnice i/ili izvadite akumulator iz

električnog alata pre nego što preduzmete

podešavanja uredjaja ili promenite delove pribora.

Nenameran start električnih alata je uzrok nekih nesreća.

Sastavljajte korektno radni sto, pre nego što montirate

električni alat.

Besprekorno sastavljanje je važno, da bi

sprečili rizik od preloma.

Pričvrstite električni alat sigurno na radni sto, pre nego

što ga budete koristili.

Proklizavanje električnog alata na

radnom stolu može uticati na gubitrak kontrole.

Postavite radni sto na jednu čvrstu, ravnu i

horizontalnu površinu.

Ako se radni sto može klizati ili

klatiti, ne mogu se električni alat ili radni komad

ravnomerno i sigurno voditi.

Ne preopterećuje radni sto i ne upotrebljavajte ga kao

merdevine ili podest.

Preopterećenje ili stajanje na

radnom stolu mogu uticati na to, da se težište radnog stola

pomeri uvic i on prevrne.

Pazite na to, da su pri transportu i radu svi zavrtnji i

elementi veze čvrsto zategnuti.

Opuštene veze mogu

uticati na nestabilnost i neprecizne radnje presecanja.

Montirajte i demontirajte električni alat samo, kada je

u transportnoj poziciji (Upozorenja u vezi transportne

pozicije pogledajte u radnom uputstvu dotičnog

električnog alata).

Električni alat može imati jedno tako

nepovoljno težište, da se ne može sigurno držati.

Uverite se da dugi i teški radni komadi ne izbace iz

ravnoteže radni sto.

Dugi i teški radni komadi moraju da

se na slobodnom kraju podlože ili podupru (na primer

pomoću naslona za valjke PTA 1000 Bosch).

Ne dovodite pri postavljanju ili sastavljanju radnog

stola vaše prste u blizinu zglobnih mesta.

Prsti se mogu

prignječiti.

Simboli

Sledeći simboli mogu biti od značaja samo za upotrebu Vašeg

radnog stola. Zapamtite molimo simbole i njihovo značenje.

Prava interpretacija simbola će Vam pomoći, da bolje i

sigurnije koristite radni sto.

Simbol

Značenje

Maksimalna nosivost (električni alat +

radni komad) radnog stola iznosi 125 kg.

Montirajte električni alat samo tako kako

prikazuje ova slika.

(pogledajte slike B1

–

B2)

Obratite pažnju na poziciju za rad.

Postavite se za rad uvek na strani točkova.

(pogledajte sliku C)

OBJ_BUCH-1563-002.book Page 62 Wednesday, March 28, 2012 1:05 PM

Srpski |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Opis proizvoda i rada

Upotreba koja odgovara svrsi

Radni sto je namenjen da prihvati sledeće stacionarne testere

Bosch-a. (Stanje 2012.02):

Zajedno sa električnim alatom je radni sto zamišljen za

presecanje po dužini dasaka i profila.

Komponente sa slike

Označavanje brojevima komponenti sa slika odnosi se na

prikaz radnog stola na grafičkim stranicama.

Drška

Dugme za blokadu/deblokadu

Poprečni nosači

Adapter prihvata

Dugme za blokadu

Koleno za zaustavljanje

Točkovi za transport

Transportna drška

Set za pričvršćivanje električnog alata

Zavrtanj za blokadu kolena za zaustavljanje

Prikazani ili opisani pribor ne spada u standardno pakovanje.

Kompletni pribor možete da nađete u našem programu pribora.

Tehnički podaci

Montaža

Obim isporuke

Ispitajte pre montaže radnog stola, da li su dole navedeni

delovi zajedno isporučeni.

–

Radni sto PTA 2000

–

Komplet za pričvršćivanje

sastoji se od:

Šestougaone navrtke M8 x 45 (3 komada),

Šestougaone navrtke M8 x 55 (1 komada/PPS 7 S),

Šestougaone navrtke M8 x 35 (1 komada/PTS 10),

Platne podmetači (4 komada),

Nazubljena navrtka za blokadu M8 (4 kom)

Dodatni alat potreban za obim isporuke:

–

Ključ za zavrtnje (13 mm) (2 komada)

–

Imbus ključ (5 mm)

Priprema radnog stola

Postavljanje radnog stola (pogledajte sliku A)

Pre pričvršćivanja električnog alata morate postaviti radni

sto.

–

Postavite radni sto na pod sa nogama nadole.

–

Ako je potrebno odpustite dugme za blokadu

–

Stavite jednu nogu na transportnu dršku

, deblokirajte

dugme za blokadu/deblokadu

u povlačite dršku

toliko

uvis sve dok sprežnjak za blokadu ne uskoči na svoje

mesto.

–

Stegnite čvrsto dugme za blokadu

Pričvršćivanje električnog alata

(PPS 7S: pogledajte sliku B1)

(PTS 10: pogledajte sliku B2)

Montirajte električni alat tako na radnom stolu, da se radni

elementi električnog alata nalaze iznad točkova.

–

Dovedite električni alat u transportnu poziciju. Upozorenja

sa transportnom pozicijom naći ćete u uputstvu za rad

ovoga električnog alata.Uputstva za transportnu poziciju

naći ćete u uputstvu za rad električnog alata.

–

Okrećite i gurajte prihvat adaptera

kao što pokazuje slika

u poziciju koja odgovara ovom električnom alatu (PPS 7:

Oznaka 2; PTS 10: Oznaka 1).

–

Pozicionirajte električni alat tako na adapterima za prihvat,

da se montažni otvori na električnom alatu poklope sa

dugačkim otvorima na adapterima za prihvat.

–

Zavrnite adapter za prihvat i električni alat sa

šestougaonim zavrtnjima, platnama podmetačima i

nazubljenim navrtkama za blokadu iz kompleta za

pričvršćivanje

Ne preopterećuje radni sto i ne

upotrebljavajte ga kao merdevine ili

podest.

Preopterećenje ili stajanje na

radnom stolu mogu uticati na to, da se

težište radnog stola pomeri uvic i on

prevrne.

Pokazuje odredjene korake za postavljanje radnog stola.

Povući dugme za deblokadu

Staviti nogu na transportnu dršku i povući ručicu uvis

Čvrsto steći dugme za blokadu

Pokazuje pojedine korake za sastavljanje radnog stola.

Odpustiti dugme za blokadu

Ručicu lako povući uvis

Povući dugme za deblokadu

Radni sto vodite sa ručicom polako nadole.

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Simbol

Značenje

Radni sto

PTA 2000

Broj predmeta

3 603 M05 300

Visina radnog stola

595

maks. nosivost

(električni alat + radni komad)

125

Težina prema EPTA-Procedure

01/2003

OBJ_BUCH-1563-002.book Page 63 Wednesday, March 28, 2012 1:05 PM

| Slovensko

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Rad

Uputstva za rad

Uverite se da je pre rada dugme za blokadu

uvek čvrsto

zategnuto.

Ne preopterećujte radni sto. Obraćajte pažnju uvek na

maksimalnu nosivost radnog stola.

Držite uvek radni komad dobro, posebno dugački teški

isečak. Posle odvajanja radnog komada može se težište tako

nepovoljno pomeriti, da se isečci radnog komada prevale.

Poduprite dugačke i teške radne komade na slobodnom kraju,

na primer pomoću podmetača sa valjcima PTA 1000 Bosch-a.

Koleno za zaustavljanje

Pomoću kolena za zaustavljanje

možete radni sto ostaviti

vertikalno sa električnim alatom montiranim na njemu da bi

štedili prostor. Postavite idealno radni sto sa električnim

alatom uz zid, da bi sprečili prevrtanje.

–

Pritisnite sprežnjak za blokadu

kolena za zaustavljanje

unutra i preklopite koleno za zaustavljanje

sasvim unutra

da bi sprežnjak za zaustavljanje ponovo uskočio na svoje

mesto.

Transport (pogledajte sliku D1

–

D4)

Za transport morate sklopiti radni sto.

–

Pritisnite sprežnjak za zaustavljanje

kolena za

zaustavljanje unutra i preklopitre koleno za zaustavljanje

sasvim napolje da bi sprežnjak za blokadu uskočio na svoje

mesto.

–

Odvrnite dugme za blokadu

–

Stavite nogu na dršku za transport

i povucite dršku

polako nadole, da bi sprežnjak za blokadu bio oslobodjen.

–

Povucite dugme za blokadu

sasvim napolje i povucite

polako radni sto na dole za dršku.

–

Stegnite čvrsto dugme za blokadu

–

Podignite radni sto za dršku za transport

Održavanje i servis

Održavanje

Ako bi radni sto i pored brižljivog postupka proizvodnje i

kontrole nekada odkazao, popravku mora uraditi neki stručni

servis za Bosch-električne alate.

Molimo navedite kod svih pitanja i naručivanja rezervnih

delova neizostavno broj predmeta sa 10 brojčanih mesta

prema tipskoj tablici radnog stola.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja

Vašeg proizvoda kao i u vezi rezervnih delova. Šematske

prikaze i informacije u vezi rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi

kupovine, primene i podešavanja proizvoda i pribora.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Radni sto, pribor i pakovanja treba da se odvoze nekoj

regeneraciji koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Splošna varnostna navodila

Prebrati morate vsa opozorila in navodila, ki

so priložena delovni mizi ali električnemu

orodju, ki se ga montira.

Neupoštevanje

varnostnih navodil in navodil lahko povzroči

električni udar, požar in/ali težke poškodbe.

Varnostna navodila za delovne mize

Pred nastavitvijo naprave ali zamenjavo delov pribora,

morate potegniti vtič iz vtičnice in/ali odstraniti

akumulatorsko baterijo.

Nenameren zagon električnih

orodij je lahko vzrok nesreč.

Korektno postavite delovno mizo, preden montirajte

električno orodje.

Pravilna postavitev je pomembna, saj

tako preprečite tveganje, da bi se miza porušila.

Pritrdite električno orodje varno na delovno mizo,

preden ga uporabite.

Zdrs električnega orodja na delovni

mizi lahko privede do izgube kontrole.

Delovno mizo postavite na trdno, gladko in vodoravno

površino.

Če se delovna miza premakne ali maja,

električnega orodja ali obdelovanca ne morete več

enakomerno ali varno voditi.

Ne preobremenjujte delovne mize in ne uporabljajte je

namesto lestve ali odra.

Preobremenitev ali postopanje

po delovni mizi lahko posledično povzroči, da se težišče

delovne mize premakne navzgor in da se delovna miza

prekucne.

Pazite na to, da so pri transportu in pri delu vsi vijaki in

vsi povezovalni elementi trdno priviti.

Razrahljani spoji

so lahko vzrok za nestabilnost in nenatančnost pri

postopkih žaganja.

Montirajte in demontirajte električno orodje samo, ko

je v transportnem položaju (navodila v zvezi s

transportnim položajem si poglejte tudi v navodilu za

obratovanje konkretnega električnega orodja).

nasprotnem primeru lahko ima električno orodje tako

neugodno težišče, da ga ne morete varno držati.

OBJ_BUCH-1563-002.book Page 64 Wednesday, March 28, 2012 1:05 PM

Slovensko |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Zagotovite, da dolgi in težki obdelovanci ne bodo

povzročili, da bi se delovna miza spravila iz ravnotežja.

Dolge in težke obdelovance je na prostem koncu potrebno

podložiti ali podpreti (npr. s pomočjo valjčne podloge

PTA 1000 Bosch).

Ko delovno mizo postavljajte ali zložite skupaj, morate

paziti na to, da s prsti ne sežete v bližino zgibnih delov.

Lahko bi si stisnili prste.

Simboli

Naslednji simboli so lahko pomembni za uporabo vaše

delovne mize. Prosimo zapomnite si simbole in njihovo

uporabo. Pravilna interpretacija simbola vam pomaga, da

delovno mizo lahko bolje in varneje uporabljate.

Opis in zmogljivost izdelka

Uporaba v skladu z namenom

Delovna miza je namenjena za naslednje stacionarne žage

Bosch (stanje 2012.02):

Skupaj z električnim orodjem je delovna miza namenjena za

odrezovanje desk in profilov.

Komponente na sliki

Oštevilčenje komponent se nanaša na prikaz delovne mize na

grafični strani.

Ročaj

Blokirni/deblokirni gumb

Prečna opornika

Prijemalni adapter

Aretirni gumb

Postavitvena noga

Transportna kolesa

Ročaj za transportiranje

Komplet za pritrditev električnega orodja

Zaporni sornik postavitvene noge

Prikazan ali opisan pribor ni del standarnega obsega dobave.

Celoten pribor je del našega programa pribora.

Tehnični podatki

Montaža

Obseg pošiljke

Preverite pred montažo delovne mize, ali so pri dobavi

priloženi vsi spodaj navedeni deli:

–

Delovna miza PTA 2000

–

Pritrdilni komplet

sestoji iz:

šestrobih vijakov M8 x 45 (3 kosi),

šestrobih vijakov M8 x 55 (1 kosi/PPS 7 S),

šestrobih vijakov M8 x 35 (1 kosi/PTS 10),

podložk (4 kosi),

zaporne matice M8 (4 kosi)

Orodja, ki so potrebna poleg tistih, ki so v obsegu dobave:

–

Vijačni ključ (13 mm) (2 kos)

–

Notranji šestrobni ključ (5 mm)

Simbol

Pomen

Maksimalna nosilnost (električno orodje +

obdelovanec) delovne mize znaša 125 kg.

Montirajte električno orodje samo tako,

kot je prikazano na ustrezni sliki.

(glejte sliki B1

–

B2)

Pazite na pravilni položaj pri uporabi. Pri

delu se vselej postavite na stran s kolesi.

(glejte sliko C)

Ne preobremenjujte delovne mize in

ne uporabljajte je namesto lestve ali

odra.

Preobremenitev ali postopanje

po delovni mizi lahko posledično

povzroči, da se težišče delovne mize

premakne navzgor in da se delovna

miza prekucne.

Prikaz posameznih korakov za postavitev delovne mize.

Izvlecite deblokirni gumb

Postavite nogo na transportni ročaj in potegnite ročico

navzgor

Zategnite aretirni gumb

Prikaz posameznih korakov za zložitev delovne mize skupaj.

Sprostite aretirni gumb

Potegnite ročaj nalahno navzgor

Izvlecite deblokirni gumb

Vodite delovno mizo z ročajem počasi navzdol

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Delovna miza

PTA 2000

Številka artikla

3 603 M05 300

Višina delovne mize

595

maks. nosilnost

(električno orodje + obdelovanec)

125

Teža po EPTA-Procedure 01/2003

OBJ_BUCH-1563-002.book Page 65 Wednesday, March 28, 2012 1:05 PM

| Slovensko

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Priprava delovne mize

Postavitev delovne mize (glejte sliko A)

Pred pritrditvijo električnega orodja morate delovno mizo

postaviti.

–

Položite delovno mizo na tla

–

z nogami obrnjenimi v smeri

navzdol.

–

Po potrebi sprostite aretirni gumb

–

Postavite nogo na transportno ročico

, sprostite

bokirni/deblokirni gumb

in potegnite ročaj

tako dolgo

navzgor, da bodo zaporni sorniki zaskočili.

–

Trdno zategnite aretirni gumb

Pritrditev električnega orodja

(PPS 7S: glejte sliko B1)

(PTS 10: glejte sliko B2)

Montirajte električno orodje tako na delovno mizo, da se bodo

upravljalni elementi električnega orodja nahajali nad kolesi.

–

Postavite električno orodje v transportni položaj. Navodila

glede transportnega položaja se nahajajo v navodilu za

obratovanje vsakega električnega orodja.

–

Zavrtite in potisnite adapterje

tako, kot je prikazano na

sliki v položaj, ki je primeren za konkretno električno

orodje (PPS 7: oznake 2; PTS 10: oznake 1).

–

Namestite električno orodje tako na prijemalnih

adapterjih, da se montažne izvrtine na električnem orodju

pokrijejo s steblastimi luknjami prijemalnega adapterja.

–

Privijačite prijemalni adapter in električno orodje s

šestkotnimi vijaki, podložkami in zapornimi maticami

krilnimi vijaki iz pritrdilnega kompleta

Delovanje

Navodila za delo

Prepričajte se, da bo pred pričetkom del aretirni gumb

vselej trdno zategnjen.

Ne preobremenjujte delovne mize. Pri tem morate vselej

upoštevati maksimalno nosilnost delovne mize.

Obdelovanec morate vedno trdno držati, še posebej daljši,

težji konec. Po prerezu obdelovanca se lahko težišče tako

neugodno premakne, da se deli obdelovanca prekucnejo.

Dolge in težke obdelovance na prostem koncu morate

podložiti, npr. s pomočjo valjčne podloge PTA 1000 od

Bosch.

Postavitvena noga

S pomočjo postavitvene noge

lahko delovno mizo z na njej

montiranim električnim orodjem postavite pokončno in tako,

da zavzame malo prostora. Idealno je, da postavite delovno

mizo skupaj z električnim orodjem proti steni, da bi tako

preprečili, da se prekucne.

–

Potisnite zaporne sornike

postavitvene noge navznoter

in poklopite postavitveno nogo

do konca navznoter tako,

da bodo zaporni sorniki ponovno zaskočili.

Transport (glejte sliko D1

–

D4)

Pred transportom morate delovno mizo zložiti skupaj.

–

Potisnite zaporne sornike

postavitvene noge navznoter

in poklopite postavitveno nogo

do konca navzven tako,

da bodo zaporni sorniki ponovno zaskočili.

–

Sprostite aretirni gumb

–

Namestite nogo na transportni ročaj

in potegnite ročaj

nekoliko navzgor, da bi tako razbremenili zaporni sornik.

–

Potegnite zaporni gumb

do konca navzven in vodite

delovno mizo z ročajem počasi navzdol.

–

Trdno zategnite aretirni gumb

–

Privzdignite delovno mizo s transportnim ročajem

Vzdrževanje in servisiranje

Vzdrževanje

Če delovna miza kljub skrbnim postopkom proizvodnje in

preizkusov kdaj ne bi delovala, morate poskrbeti za to, da se

popravilo izvede s strani pooblaščenega servisa za električna

orodja Bosch.

Pri vseh vprašanjih in naročilih nadomestnih delov morate

nujno navesti desetmestno številko izdelka s tipske tablice

delovne mize.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila

in vzdrževanja izdelka ter nadomestnih delov. Prikaze

razstavljenega stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na

voljo pri vprašanjih glede nakupa, uporabe in nastavitve

izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Delovno mizo, pribor in embalažo morate reciklirati v skladu z

varstvom okolja.

Pridržujemo si pravico do sprememb.

OBJ_BUCH-1563-002.book Page 66 Wednesday, March 28, 2012 1:05 PM

Hrvatski |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Hrvatski

Upute za sigurnost

Opće upute za sigurnost

Pročitajte sve upute za sigurnost i upute za

rukovanje, priložene uz radni stol ili

električni alat koji se montira.

Propusti kod

poštivanja uputa za sigurnost i uputa za rad

mogu prouzročiti strujni udar, požar i/ili teške

ozljede.

Upute za sigurnost za radni stol

Prije nego što ćete izvoditi radove podešavanja na

uređaju ili zamjenu dijelova pribora, izvucite utikač iz

mrežne utičnice i/ili izvadite aku-bateriju iz električnog

alata.

Nehotično startanje električnih alata može

prouzročiti nezgode.

Radni stol ispravno montirajte prije nego što na njega

pričvrstite električni alat.

Besprijekorna montaža je

važna kako bi se izbjegle materijalne štete.

Električni alat pričvrstite sigurno na radni stol, prije

nego što ćete ga koristiti.

Klizanje električnog alata po

radnom stolu može dovesti do gubitka kontrole nad njim.

Radni stol postavite na čvrstu, ravnu i vodoravnu

površinu.

Ako bi se radni stol klizao ili njihao, tada se

električni alat ili izradak neće moći jednolično i sigurno

voditi.

Ne preopterećujte radni stol i ne koristite ga kao

ljestve ili skelu.

Preopterećenje ili stajanje na radnom

stolu može dovesti do premještanja težišta radnog stola

prema gore i do njegovog prevrtanja.

Pazite da prije transporta i rada na radnom stolu svi

vijci i spojni elementi budu čvrsto stegnuti.

Labavi

spojevi mogu dovesti do nestabilnosti i nepreciznih

postupaka piljenja.

Električni alat montirajte i demontirajte samo kada je u

transportnom položaju (za napomene za transportni

položaj molimo vidjeti i upute za rukovanje za dotični

električni alat).

Električni alat bi inače mogao imati tako

nepovoljno težište da se više ne može sigurno držati.

Dugački i teški izraci radni stol ne smiju dovesti izvan

ravnotežnog stanja.

Dugački i teški izraci moraju se

osloniti ili poduprijeti na slobodnom kraju (npr. pomoću

Bosch valjkastog naslona PTA 1000).

Pri postavljanju ili sklapanju radnog stola, prste ne

stavljajte blizu zglobova radnog stola.

Prsti bi se mogli

prignječiti.

Simboli

Dolje navedeni simboli mogli bi biti od značaja za uporabu

vašeg radnog stola. Molimo zapamtite simbole i njihovo

značenje. Ispravno tumačenje simbola pomoći će vam da

radni stol bolje i sigurnije koristite.

Opis proizvoda i radova

Uporaba za određenu namjenu

Radni stol je predviđen za montažu slijedećih Bosch

stacionarnih pila (stanje 2012.02):

Zajedno sa električnim alatom, radni stol je predviđen za

rezanje dasaka i profila na određene dužine.

Simbol

Značenje

Maksimalna nosivost (električni alat +

izradak) radnog stola iznosi 125 kg.

Električni alat montirajte samo na način

kako je prikazano na dotičnoj slici.

(vidjeti slike B1

–

B2)

Pri radu za radnim stolom treba održavati

ispravan položaj tijela i uvijek treba stajati

na strani kotača. (vidjeti sliku C)

Ne preopterećujte radni stol i ne

koristite ga kao ljestve ili skelu.

Preopterećenje ili stajanje na radnom

stolu može dovesti do premještanja

težišta radnog stola prema gore i do

njegovog prevrtanja.

Prikazane su pojedinačne radne operacije za postavljanje

radnog stola.

Povući gumb za deblokiranje

Postaviti podnožje na transportnu ručku i ručku povući

prema gore

Čvrsto stegnuti kruškastu ručku za fiksiranje

Prikazane su pojedinačne radne operacije za sklapanje

radnog stola.

Otpustiti kruškastu ručku za fiksiranje

Ručicu malo povući prema gore

Povući gumb za deblokiranje

Radni stol na ručici polako voditi prema dolje

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

OBJ_BUCH-1563-002.book Page 67 Wednesday, March 28, 2012 1:05 PM

| Hrvatski

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Prikazani dijelovi uređaja

Numeracija prikazanih dijelova odnosi se na prikaz radnog

stola na stranicama sa slikama.

Ručka

Gumb za blokiranje/deblokiranje

Poprečni kosnik

Stezni adapter

Kruškasta ručka za fiksiranje

Stremen za odlaganje

Transportni kotačići

Transportna ručka

Set za pričvršćenje električnog alata

Zaporni svornjak stremena za zaustavljanje

Prikazan ili opisan pribor ne pripada standardnom opsegu

isporuke. Potpuni pribor možete naći u našem programu pribora.

Tehnički podaci

Montaža

Opseg isporuke

Prije montaže radnog stola provjerite da li su isporučeni svi

dolje navedeni dijelovi:

–

Radni stol PTA 2000

–

Set za pričvršćenje

sastoji se od:

šesterokutnih vijaka M8 x 45 (3 kom.),

šesterokutnih vijaka M8 x 55 (1 kom./PPS 7 S),

šesterokutnih vijaka M8 x 35 (1 kom./PTS 10),

podložnih pločica (4 kom.),

zapornih nazubljenih matica M8 (4 kom.)

Potreban alat dodatno uz opseg isporuke:

–

Vijčani ključ (13 mm) (2 kom.)

–

Inbus šesterokutni ključ (5 mm)

Priprema radnog stola

Postavljanje radnog stola (vidjeti sliku A)

Prije pričvršćenja električnog alata morate postaviti radni

stol.

–

Položite radni stol na pod, s nogama prema dolje.

–

U slučaju potrebe otpustite kruškastu ručku za fiksiranje

–

Postavite jedno podnožje na transportnu ručku

deblokirajte gumb za blokiranje/deblokiranje

i stežite

ručku

prema gore, sve dok zaporni svornjak ne uskoči na

svoje mjesto.

–

Stegnite kruškastu ručku za fiksiranje

Pričvršćenje električnog alata

(PPS 7S: vidjeti sliku B1)

(PTS 10: vidjeti sliku B2)

Električni alat montirajte na radi stol tako da se elementi

upravljanja električnog alata nalaze iznad kotača.

–

Dovedite električni alat u transportni položaj.Upute za

transport možete naći u uputama za rukovanje

pripadajućeg električnog alata.

–

Okrenite i pomaknite stezni adapter

, kao što je prikazano

na slici, u položaj odgovarajući dotičnom alatu (PPS 7:

oznake 2; PTS 10: oznake 1).

–

Na steznim adapterima električni alat pozicionirajte tako

da se montažni provrti na električnom alatu podudaraju s

ovalnim otvorima steznog adaptera.

–

Vijčano pričvrstite stezni adapter i električni alat s

šesterokutnim vijcima, podložnim pločicama i zapornim

nazubljenim maticama iz seta za pričvršćenje

Rad

Upute za rad

Prije rada, kruškasta ručka za fiksiranje

mora biti uvijek

stegnuta.

Ne preopterećujte radni stol. Pazite uvijek na maksimalnu

nosivost radnog stola.

Izradak uvijek čvrsto držite, posebno pri dužim, težim

rezovima. Nakon odrezivanja izratka, njegovo se težište može

toliko nepovoljno pomaknuti da se rezani izradak nakrivi.

Dugačke i teške izratke oslonite na slobodnom kraju, npr.

pomoću Bosch valjkastog naslona PTA 1000.

Stremen za odlaganje

Pomoću stremena za odlaganje

, radni stol s montiranim

električnim alatom odložite tako da se dobije na prostoru.

Kako bi se spriječilo njegovo prevrtanje, u idealnom slučaju

radni stol s montiranim električnim alatom može se odložiti uz

zid.

–

Zaporni svornjak

stremena za odlaganje pritisnite

prema unutra i stremen za odlaganje

sklopite do kraja

prema unutra, sve dok zaporni svornjak ponovno ne uskoči

na svoje mjesto.

Transport (vidjeti sl. D1

–

D4)

Za transport morate radni stol sklopiti.

–

Zaporni svornjak

stremena za odlaganje pritisnite

prema unutra i stremen za odlaganje

sklopite do kraja

prema van, sve dok zaporni svornjak ponovno ne uskoči na

svoje mjesto.

–

Otpustite kruškastu ručku za fiksiranje

–

Stavite podnožje na transportnu ručku

i za rasterećenje

zapornog svornjaka malo prema gore povucite ručku

–

Povucite gumb za blokiranje

do kraja prema van i radni

stol vodite na ručci polako prema dolje.

–

Stegnite kruškastu ručku za fiksiranje

–

Podignite radni stol na transportnoj ručci

Radni stol

PTA 2000

Kataloški br.

3 603 M05 300

Visina radnog stola

595

Max. nosivost

(električni alat + izradak)

125

Težina odgovara

EPTA-Procedure 01/2003

OBJ_BUCH-1563-002.book Page 68 Wednesday, March 28, 2012 1:05 PM

Eesti |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Održavanje i servisiranje

Održavanje

Ako bi radni stol unatoč brižljivih postupaka izrade i

ispitivanja, ipak prestao raditi, popravak treba prepustiti

ovlaštenom servisu za Bosch električne alate.

Kod svih povratnih upita i naručivanja rezervnih dijelova,

molimo neizostavno navedite 10-znamenkasti kataloški broj

sa tipske pločice radnog stola.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i

održavanju vašeg proizvoda, kao i o rezervnim dijelovima.

Crteže u rastavljenom obliku i informacije o rezervnim

dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša

pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Radni stol, pribor i ambalažu treba dostaviti na ekološki

prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Üldised ohutusjuhised

Lugege läbi kõik ohutusnõuded ja juhised

tööpingi ja selle külge monteeritava

elektrilise tööriista kasutamise kohta.

Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, põleng ja/või rasked

vigastused.

Ohutusnõuded tööpinkide kasutamisel

Enne elektrilise tööriista seadistamist ja tarvikute

vahetamist tõmmake elektrilise tööriista pistik

pistikupesast välja ja/või eemaldage tööriistast aku.

Elektrilise tööriista soovitamatu käivitamine võib

põhjustada õnnetusi.

Enne elektrilise tööriista külgemonteerimist pange

tööpink korrektselt kokku.

Veatu kokkupanek on oluline,

et vältida kokkuvajumise ohtu.

Enne elektrilise tööriista kasutamist kinnitage see

tugevasti tööpingi külge.

Elektrilise tööriista

paigastnihkumine võib põhjustada kontrolli kaotuse

tööriista üle.

Asetage tööpink stabiilsele, ühetasasele

horisontaalsele pinnale.

Kui tööpink võib kõikuda või

paigast nihkuda, ei ole elektrilist tööriista võimalik

ühtlaselt ja kindlalt juhtida.

Ärge avaldage tööpingile liigset koormust, ärge

kasutage seda redeli ega alusena.

Liigse koormuse või

tööpingile ronimise tõttu võib tööpingi raskuskese paigast

nihkuda ja tööpink ümber kukkuda.

Veenduge, et transportimisel ja töötamisel oleksid

kõik kruvid ja ühenduselemendid tugevasti kinni

pingutatud.

Lõdvad ühendused võivad põhjustada

ebastabiilsust ja ebatäpset saagimist.

Elektrilise tööriista monteerimise ja

mahamonteerimise ajal peab tööriist olema

transpordiasendis (juhised transpordiasendi kohta

leiate ka asjaomase tööriista kasutusjuhendist).

Vastasel korral võib elektrilise tööriista raskuskese

nihkuda nii ebasoodsasse punkti, et Te ei suuda tööriista

kindlalt käes hoida.

Veenduge, et pikad ja rasked toorikud ei vii tööpinki

tasakaalust välja.

Pikad ja rasked toorikud tuleb vabast

otsast toestada (kasutades nt Boschi ratastega raami

PTA 1000).

Tööpingi ülesseadmisel ja kokkupanemisel ärge viige

oma sõrmi liigendite lähedusse.

Sõrmed võivad jääda

nende vahele.

Sümbolid

Järgnevad sümbolid võivad olla tööpingi kasutamisel olulised.

Pidage palun sümbolid ja nende tähendus meeles. Sümbolite

õige tõlgendus aitab Teil seadet efektiivsemalt ja ohutumalt

käsitseda.

Sümbol

Tähendus

Tööpingi maksimaalne kandevõime

(elektriline tööriist + toorik) on 125 kg.

Monteerige elektriline tööriist külge nii,

nagu näidatud asjaomasel joonisel.

(vt jooniseid B1

–

B2)

Võtke õige tööasend. Töötamise ajal

paiknege alati sellel küljel, kus on rattad.

(vt joonist C)

Ärge avaldage tööpingile liigset

koormust, ärge kasutage seda redeli

ega alusena.

Liigse koormuse või

tööpingile ronimise tõttu võib tööpingi

raskuskese paigast nihkuda ja tööpink

ümber kukkuda.

OBJ_BUCH-1563-002.book Page 69 Wednesday, March 28, 2012 1:05 PM

| Eesti

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Seadme ja selle funktsioonide

kirjeldus

Nõuetekohane kasutus

Tööpink on ette nähtud järgmiste Boschi statsionaarsete

saagide kinnitamiseks (seisuga 2012.02):

Tööpink koos elektrilise tööriistaga on ette nähtud laudade ja

profiilide järkamiseks.

Seadme osad

Tööpingi osade numeratsiooni aluseks on jooniste

lehekülgedel toodud numbrid.

Käepide

Lukustus-/vabastusnupp

Rõhttugi

Alusadapter

Lukustushoob

Tugikaar

Transpordirattad

Transpordipide

Elektrilise tööriista kinnituskomplekt

Tugikaare lukustuspoldid

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Montaaž

Tarnekomplekt

Enne tööpingi kokkupanekut kontrollige, kas tarnekomplekt

sisaldab kõiki järgnevalt loetletud osi:

–

Tööpink PTA 2000

–

Kinnituskomplekt

, mis sisaldab:

kuuskantkruvid M8 x 45 (3 tk),

kuuskantkruvid M8 x 55 (1 tk/PPS 7 S),

kuuskantkruvid M8 x 35 (1 tk/PTS 10),

alusseibid (4 tk),

hammasmutrid M8 (4 tk)

Lisaks vajalikud tööriistad:

–

Kruvikeeraja (13 mm) (2 tk)

–

Sisekuuskantvõti (5 mm)

Tööpingi ettevalmistamine

Tööpingi ülesseadmine (vt joonist A)

Enne elektrilise tööriista külgemonteerimist peate tööpingi

üles seadma.

–

Asetage tööpink maha nii, et jalad on suunatud üles.

–

Vajaduse korral keerake lahti lukustushoob

–

Asetage üks jalg transpordipidemele

, keerake lahti

lukustus-/vabastusnupp

ja tõmmake käepidet

seni

üles, kuni lukustuspolt kohale fikseerub.

–

Pingutage lukustushoob

tugevasti kinni.

Elektrilise tööriista kinnitamine

(PPS 7S: vt joonis B1)

(PTS 10: vt joonis B2)

Monteerige elektriline tööriist tööpingi külge nii, et elektrilise

tööriista juhtelemendid jäävad ratastest kõrgemale.

–

Seadke elektriline tööriist transpordiasendisse. Juhised

transpordiasendi kohta leiate asjaomase tööriista

kasutusjuhendist.

–

Keerake ja lükake alusadapterid

joonisel näidatud viisil

asjaomase elektrilise tööriista jaoks sobivasse asendisse

(PPS 7: märgised 2; PTS 10: märgised 1).

–

Seadke elektriline tööriist alusadapteritel sellisesse

asendisse, et elektrilise tööriista montaažiavad on

kohakuti alusadapterite pikiavadega.

–

Ühendage alusadapterid ja elektriline tööriist

kuuskantkruvide, alusseibide ja hammasmutritega, mis

sisalduvad kinnituskomplektis

Näitab tööpingi ülesseadmise etappe.

Tõmmata lukustusnupust

Asetada jalg transpordipidemele ja tõmmata käepide üles

Pingutada lukustushoob tugevasti kinni

Näitab tööpingi kokkupanemise etappe.

Keerata lahti lukustushoob

Tõmmata käepidet kergelt üles

Tõmmata lukustusnupust

Juhtida tööpink käepidemest aeglaselt alla

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Sümbol

Tähendus

Tööpink

PTA 2000

Tootenumber

3 603 M05 300

Tööpingi kõrgus

595

Max kandevõime (elektriline

tööriist + toorik)

125

Kaal EPTA-Procedure 01/2003

järgi

OBJ_BUCH-1563-002.book Page 70 Wednesday, March 28, 2012 1:05 PM

Latviešu |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Kasutamine

Tööjuhised

Veenduge, enne töö alustamist on lukustushoob

alati

tugevasti kinni pingutatud.

Ärge koormake tööpinki üle. Ärge kunagi ületage tööpingi

maksimaalset kandevõimet.

Hoidke toorikut, eriti selle pikemat ja raskemat osa tugevasti

kinni. Pärast tooriku läbilõikamist võib raskuskese nihkuda

sellisesse ebasoodsasse asendisse, et tooriku tükid vajuvad

kaldu.

Pikad ja rasked toorikud toestage vabast otsast, selleks võite

kasutada näiteks Boschi ratastega raami PTA 1000.

Tugikaar

Tugikaare

abil saate tööpinki koos selle külge monteeritud

elektrilise tööriistaga hoida ruumisäästvalt püstises asendis.

Ümberkukkumise vältimiseks on soovitav asetada tööpink

koos elektrilise tööriistaga vastu seina.

–

Suruge tugikaare lukustuspolt

sisse ja keerake tugikaar

täiesti sisse, kuni lukustuspoldid uuesti kohale

fikseeruvad.

Teisaldamine (vt jooniseid D1

—

D4)

Teisaldamiseks tuleb tööpink kokku panna.

–

Suruge tugikaare lukustuspoldid

sisse ja keerake

tugikaar

täiesti välja, kuni lukustuspoldid uuesti kohale

fikseeruvad.

–

Keerake lahti lukustushoob

–

Asetage üks jalg transpordipidemele

ja tõmmake

käepidet

kergelt üles, et lukustuspolte koormuse alt

vabastada.

–

Tõmmake lukustusnupp

täiesti välja ja juhtige tööpink

käepidemest aeglaselt alla.

–

Pingutage lukustushoob

tugevasti kinni.

–

Tõstke tööpink transpordipidemest

üles.

Hooldus ja teenindus

Hooldus

Käesolev tööpink on hoolikalt valmistatud ja testitud. Kui

vaatamata sellele esineb tööpingi töös häireid, tuleb see lasta

parandada Boschi elektriliste tööriistade volitatud

remonditöökojas.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti

ära tööpingi andmesildil olev 10-kohaline tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja

hooldusega ning varuosadega seotud küsimustele. Joonised

ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisa-

tarvikute ostmise, kasutamise ja seadistamisega seotud

küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Faks: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Tööpink, lisatarvikud ja pakend tuleb keskkonnasäästlikult

ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Vispārējie drošības noteikumi

Izlasiet visus drošības noteikumus un

brīdinošos norādījumus, kas attiecas uz

darba galdu vai uz tā nostiprināmo

elektroinstrumentu.

Šeit sniegto drošības

noteikumu un brīdinošo norādījumu

neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai

smagam savainojumam.

Drošības noteikumi darba galdiem

Pirms elektroinstrumenta regulēšanas vai piederumu

nomaiņas atvienojiet tā kontaktdakšu no elektrotīkla

kontaktligzdas vai izņemiet no tā akumulatoru.

Elektro-

instrumentu nejauša ieslēgšanās dažkārt kļūst par cēloni

nelaimes gadījumam.

Pareizi samontējiet darba galdu, pirms nostipriniet uz

tā elektroinstrumentu.

Pareiza galda uzbūve ir svarīga, lai

nepieļautu tā sabrukšanu.

Pirms elektroinstrumenta lietošanas droši nostipriniet

to uz darba galda.

Elektroinstrumenta izslīdēšana uz

darba galda var kļūt par cēloni kontroles zaudēšanai.

Novietojiet darba galdu uz stingras, līdzenas un

līmeniskas virsmas.

Darba galdam izslīdot vai saļogoties,

elektroinstrumentu vai apstrādājamo priekšmetu nav

iespējams droši un vienmērīgi vadīt.

Nepārslogojiet darba galdu un neizmantojiet to kā

kāpnes vai sastatnes.

Darba galda pārslogošana vai

stāvēšana uz tā var izraisīt darba galda smaguma centra

pārvietošanos augšup un galda apgāšanos.

Sekojiet, lai transportēšanas un darba laikā visas

skrūves un citi savienojošie elementi būtu stingri

pievilkti.

Vaļīgi savienojumi var būt par cēloni

nestabilitātei un izraisīt neprecīzu zāģa pārvietošanos.

Veiciet elektroinstrumenta nostiprināšanu un

noņemšanu tikai tad, ja tas atrodas transporta stāvoklī

(norādījumus par transporta stāvokli var izlasīt

OBJ_BUCH-1563-002.book Page 71 Wednesday, March 28, 2012 1:05 PM

| Latviešu

1 619 929 K24 | (28.3.12)

Bosch Power Tools

attiecīgā elektroinstrumenta lietošanas pamācībā).

Elektroinstrumenta smaguma centra novietojums var būt

tik neizdevīgs, ka tas droši nenoturas uz darba galda.

Nodrošiniet, lai gari un smagi apstrādājamie

priekšmeti neizraisītu darba galda līdzsvara zudumu.

Gari un smagi apstrādājamie priekšmeti to brīvajā galā

jānovieto uz paliktņa vai jāatbalsta (piemēram, izmantojot

Bosch veltnīša balstu PTA 1000).

Uzstādot vai salokot darba galdu, netuviniet pirkstus

salokāmo posmu savienojuma vietām.

Pirksti var tikt

saspiesti.

Simboli

Šeit ir aplūkoti daži simboli, kuru nozīmi ir svarīgi zināt,

lietojot darba galdu. lūdzam iegaumēt šos simbolus un to

nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk

strādāt ar darba galdu.

Izstrādājuma un tā darbības apraksts

Pielietojums

Darba galds ir paredzēts šādu Bosch stacionāro zāģu

nostiprināšanai (stāvoklis uz 2012.02):

Lietojot darba galdu kopā ar elektroinstrumentu, tas ir

paredzēts dēļu un profilu sagarināšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem darba galda

attēlā, kas sniegts grafiskajā lappusē.

Rokturis

Nostiprināšanas-atbrīvošanas poga

Šķērsu spraišļi

Stiprinājuma ierīces adapters

Fiksējošā galviņa

Balsts novietošanai

Transportēšanas riteņi

Rokturis transportēšanai

Komplekts elektroinstrumenta nostiprināšanai

Novietošanas balsta noturošās bultas

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Simbols

Nozīme

Darba galda maksimālā nestspēja

(elektroinstruments + apstrādājamais

priekšmets) ir 125 kg.

Nostipriniet elektroinstrumentu, kā

parādīts attiecīgajā attēlā (attēli B1

–

B2)

Stāviet vajadzīgajā vietā. Darba laikā

vienmēr nostājieties riteņu pusē (attēls C)

Nepārslogojiet darba galdu un

neizmantojiet to kā kāpnes vai

sastatnes.

Darba galda pārslogošana

vai stāvēšana uz tā var izraisīt darba

galda smaguma centra pārvietošanos

augšup un galda apgāšanos.

Šeit ir parādītas atsevišķas darbības, kas jāveic, uzstādot

darba galdu.

Izvelciet nostiprināšanas-atbrīvošanas pogu.

Novietojiet kāju uz transportēšanas roktura un pavelciet

augšup rokturi.

Stingri pieskrūvējiet fiksējošo galviņu.

Šeit ir parādītas atsevišķas darbības, kas jāveic, salokot

darba galdu.

Atskrūvējiet fiksējošo galviņu.

Nedaudz pavelciet augšup rokturi.

Izvelciet nostiprināšanas-atbrīvošanas pogu.

Lēni laidiet darba galdu lejup, turot aiz roktura.

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Darba galds

PTA 2000

Izstrādājuma numurs

3 603 M05 300

Darba galda augstums

595

Maks. nestspēja

(elektroinstruments +

apstrādājamais priekšmets)

125

Svars atbilstoši EPTA-Procedure

01/2003

Simbols

Nozīme

OBJ_BUCH-1563-002.book Page 72 Wednesday, March 28, 2012 1:05 PM

Latviešu |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Montāža

Piegādes komplekts

Pirms darba galda montāžas pārbaudiet, vai ir piegādātas

visas zemāk minētās daļas.

–

Darba galds PTA 2000

–

Stiprinošo elementu komplekts

, kurā ietilpst:

skrūves ar sešstūra galvu M8 x 45 (3 gab.),

skrūves ar sešstūra galvu M8 x 55 (1 gab./PPS 7 S),

skrūves ar sešstūra galvu M8 x 35 (1 gab./PTS 10),

paplāksnes (4 gab.),

uzgriežņi ar sprostzobiem M8 (4 gab.)

Papildus piegādes komplektam, darbam ir nepieciešami

šādi instrumenti

–

Uzgriežņu atslēga (13 mm) (2 gabali)

–

Sešstūra stieņatslēga (5 mm)

Darba galda sagatavošana

Darba galda uzstādīšana (attēls A)

Pirms elektroinstrumenta nostiprināšanas darba galdu

nepieciešams uzstādīt.

–

Novietojiet darba galdu uz grīdas ar lejup vērstām kājām.

–

Atskrūvējiet fiksējošo galviņu

, ja tā ir pieskrūvēta.

–

Novietojiet kāju uz transportēšanas roktura

, izvelciet

nostiprināšanas-atbrīvošanas pogu

un velciet augšup

rokturi

, līdz fiksējas noturošās bultas.

–

Stingri pieskrūvējiet fiksējošo galviņu

Elektroinstrumenta nostiprināšana

(PPS 7S: skatīt attēlu B1)

(PTS 10: skatīt attēlu B2)

Nostipriniet elektroinstrumentu uz darba galda tā, lai

elektroinstrumenta vadības elementi atrastos riteņu pusē.

–

Pārvietojiet elektroinstrumentu transporta stāvoklī.

Norādījumus par transporta stāvokli var izlasīt attiecīgā

elektroinstrumenta lietošanas pamācībā.

–

Pagrieziet un pārbīdiet stiprinājuma ierīces adapteru

stāvoklī, kas piemērots attiecīgā elektroinstrumenta

nostiprināšanai, kā parādīts attēlā (PPS 7: marķējumi 2;

PTS 10: marķējumi 1).

–

Novietojiet elektroinstrumentu uz stiprinājuma ierīces

adapteriem tā, lai elektroinstrumenta stiprinājuma

atvērumi savietotos ar stiprinājuma ierīces adapteru

garenajiem atvērumiem.

–

Saskrūvējiet stiprinājuma ierīces adapterus ar

elektroinstrumentu, izmantojot šim nolūkam skrūves ar

sešstūra galvu, paplāksnes un uzgriežņus ar sprostzobiem

no stiprinošo elementu komplekta

Lietošana

Norādījumi darbam

Pirms darba vienmēr pārliecinieties, ka fiksējošā galviņa

stingri pieskrūvēta.

Nepārslogojiet darba galdu. Nekad nepārsniedziet darba

galda maksimālo nestspēju.

Vienmēr stingri turiet apstrādājamo priekšmetu, īpaši tad, ja

nākas apzāģēt garus, smagus priekšmetus. Pēc apstrādājamā

priekšmeta pārzāģēšanas tā smaguma centrs var pārvietoties

nelabvēlīgā veidā, izraisot priekšmeta atzāģētās daļas

nokrišanu.

Apstrādājot garus un smagus priekšmetus, atbalstiet to brīvo

galu, piemēram, uz Bosch veltnīša balsta PTA 1000.

Balsts novietošanai

Izmantojot novietošanas balstu

, darba galdu ar uz tā

nostiprināto elektroinstrumentu var novietot vertikālā

stāvoklī, šādi taupot vietu. Ideālā gadījumā darba galdu ar uz

tā nostiprināto elektroinstrumentu var atbalstīt pret sienu,

novēršot tā apgāšanos.

–

Iespiediet novietošanas balsta noturošās bultas

pārvietojiet novietošanas balstu

līdz galam uz iekšu, līdz

noturošās bultas no jauna fiksē balstu.

Pārvietošana (attēli D1

—

D4)

Transportēšanas laikā darba galds jāsaloka.

–

Iespiediet novietošanas balsta noturošās bultas

pārvietojiet novietošanas balstu

līdz galam uz āru, līdz

noturošās bultas no jauna fiksē balstu.

–

Atskrūvējiet fiksējošo galviņu

–

Novietojiet kāju uz transportēšanas roktura

un nedaudz

pavelciet augšup rokturi

, lai atslogotu noturošās bultas.

–

Līdz galam izvelciet uz āru nostiprināšanas-atbrīvošanas

pogu

un lēni laidiet darba galdu lejup, turot aiz roktura.

–

Stingri pieskrūvējiet fiksējošo galviņu

–

Paceliet darba galdu, turot to aiz transportēšanas roktura

Apkalpošana un apkope

Apkalpošana

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo

pēcražošanas pārbaudi, darba galds tomēr sabojājas, tā

remonts jāveic Bosch pilnvarotā elektroinstrumentu remonta

darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam

noteikti uzrādīt desmitzīmju pasūtījuma numuru, kas norādīts

uz darba galda marķējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt

vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu

un to piederumu iegādi, lietošanu un regulēšanu.

OBJ_BUCH-1563-002.book Page 73 Wednesday, March 28, 2012 1:05 PM

| Lietuviškai

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais darba galds, tā piederumi un iesaiņojuma

materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi

nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Bendrosios saugos nuorodos

Perskaitykite visas prie darbinio stalo arba

prie montuojamo elektrinio įrankio

pridedamas įspėjamąsias nuorodas ir

reikalavimus.

Nesilaikant saugos nuorodų ir

reikalavimų gali trenkti elektros smūgis, kilti

gaisras, galima susižaloti ar sužaloti kitus

asmenis.

Saugos nuorodos dirbantiems su darbiniu stalu

Prieš pradėdami prietaisą reguliuoti ar keisti

atsargines dalis, iš kištukinio lizdo ištraukite kištuką ir

iš elektrinio įrankio išimkite akumuliatorių.

Netikėtai

įsijungus elektriniam įrankiui gali įvykti nelaimingas

atsitikimas.

Prieš pradėdami montuoti elektrinį įrankį, tinkamai

surinkite darbinį stalą.

Kad darbinis stalas su elektriniu

įrankiu nesulūžtų, būtina nepriekaištingai sumontuoti.

Prieš pradėdami dirbti su elektriniu įrankiu, jį saugiai

pritvirtinkite prie darbinio stalo.

Elektriniam įrankiui

nuslydus ant darbinio stalo, galima prarasti kontrolę.

Darbinį stalą pastatykite ant tvirto, lygaus ir

horizontalaus pagrindo.

Jei darbinis stalas slankioja arba

svyruoja, elektrinis įrankis ir ruošinys nebus valdomi ir

stumiami tolygiai ir saugiai.

Darbinio stalo neperkraukite ir nenaudokite jo kaip

kopėčių arba pastolių.

Darbinį stalą apkrovus per didele

apkrova arba ant jo stovint, darbinio stalo svorio centras

gali pasislinkti į viršų ir stalas gali nuvirsti.

Transportuojant ar dirbant visi varžtai ir jungiamieji

elementai turi būti tvirtai užveržti.

Jei yra atsilaisvinusių

jungčių, pjaunant įranga gali stovėti netvirtai ir pjovimas

gali būti netikslus.

Elektrinį įrankį montuokite ir išmontuokite tik tada, kai

jis yra transportavimo padėtyje (nuorodas apie

transportavimo padėtį skaitykite atitinkamo elektrinio

įrankio naudojimo instrukcijoje).

Priešingu atveju

elektrinio įrankio svorio centras gali būti nepalankioje

vietoje ir jūs negalėsite jo tvirtai laikyti.

Patikrinkite, ar ilgi ir sunkūs ruošiniai nesutrikdys

darbinio stalo pusiausvyros.

Ilgų ir sunkių ruošinių

laisvus galus reikia atremti ar po jais ką nors padėti (pvz.,

naudoti Bosch atramą su ritinėliu PTA 1000).

Pastatydami ar suskleisdami darbinį stalą nelaikykite

pirštų netoli lankstų.

Priešingu atveju pirštus galite

suspausti.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant darbinį

stalą. Prašome įsiminti simbolius ir jų reikšmes. Teisingai

suprasdami simbolius galėsite geriau ir saugiau naudotis

darbiniu stalu.

Simbolis

Reikšmė

Darbinio stalo maksimali leidžiama

apkrova (elektrinis įrankis + ruošinys) yra

125 kg.

Elektrinį įrankį montuokite tik taip, kaip

pavaizduota atitinkamame paveikslėlyje.

(žr. pav. B1

–

B2)

Atkreipkite dėmesį į darbinę padėtį.

Norėdami dirbti, visada atsistokite ratų

pusėje. (žr. pav. C)

Darbinio stalo neperkraukite ir

nenaudokite jo kaip kopėčių arba

pastolių.

Darbinį stalą apkrovus per

didele apkrova arba ant jo stovint,

darbinio stalo svorio centras gali

pasislinkti į viršų ir stalas gali nuvirsti.

Parodyti atskiri žingsniai, kaip pastatyti darbinį stalą.

Patraukite atblokavimo rankenėlę

Padėkite koją ant rankenos prietaisui nešti ir patraukite

pagrindinę rankeną aukštyn

Užveržkite fiksuojamąją rankenėlę

OBJ_BUCH-1563-002.book Page 74 Wednesday, March 28, 2012 1:05 PM

Lietuviškai |

Bosch Power Tools

1 619 929 K24 | (28.3.12)

Gaminio ir techninių duomenų aprašas

Prietaiso paskirtis

Ant darbinio stalo leidžiama tvirtinti šiuos Bosch stacionarius

pjūklus (2012.02 duomenimis):

Su elektriniu įrankiu naudojamas darbinis stalas yra skirtas

lentoms ir profiliams pjaustyti.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka darbinio

stalo schemose nurodytus numerius.

Rankena

Užblokavimo ir atblokavimo rankenėlė

Skersinės pasparos

Tvirtinamasis adapteris

Fiksuojamoji rankenėlė

Atraminis lankas

Transportavimo ratukai

Rankena prietaisui nešti

Elektrinio įrankio tvirtinamųjų dalių rinkinys

Atraminio lanko fiksatoriai

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

programoje.

Techniniai duomenys

Montavimas

Tiekiamas komplektas

Prieš pradėdami darbinį stalą montuoti patikrinkite, ar

pateiktos visos žemiau nurodytos dalys:

–

Darbinis stalas PTA 2000

–

Tvirtinamųjų dalių rinkinį

sudaro:

varžtai šešiabriaune galvute M8 x 45 (3 vnt.),

varžtai šešiabriaune galvute M8 x 55 (1 vnt./PPS 7 S),

varžtai šešiabriaune galvute M8 x 35 (1 vnt./PTS 10),

poveržlės (4 vnt.),

dantytos fiksuojamosios veržlės M8 (4 vnt.)

Papildomai be pateiktos įrangos reikalingi šie įrankiai:

–

Veržliaraktis (13 mm) (2 vnt.)

–

Šešiabriaunis raktas (5 mm)

Darbinio stalo paruošimas

Darbinio stalo pastatymas (žr. pav. A)

Prieš tvirtindami elektrinį įrankį, turite pastatyti darbinį stalą.

–

Darbinį stalą kojomis žemyn padėkite ant grindų.

–

Jei reikia, atlaisvinkite fiksuojamąją rankenėlę

–

Vieną koją pastatykite ant rankenos prietaisui nešti

atlaisvinkite užblokavimo ir atblokavimo rankenėlę

kelkite rankeną

tol, kol užsifiksuos fiksatoriai.

–

Tvirtai užveržkite fiksuojamąją rankenėlę

Elektrinio įrankio tvirtinimas

(PPS 7S: žr. pav. B1)

(PTS 10: žr. pav. B2)

Elektrinį įrankį ant darbinio stalo pritvirtinkite taip, kad

elektrinio įrankio valdymo elementai būtų virš ratų.

–

Elektrinį įrankį nustatykite į transportavimo

padėtį.Nuorodas apie transportavimo padėtį rasite

atitinkamo elektrinio įrankio naudojimo instrukcijoje.

–

Sukite ir stumkite tvirtinamuosius adapterius

, kaip

pavaizduota paveikslėlyje, į atitinkamam įrankiui tinkamą

padėtį (PPS 7: žymės 2; PTS 10: žymės 1).

–

Elektrinį įrankį pastatykite ant tvirtinamojo adapterio taip,

kad ant elektrinio įrankio esančios montavimo kiaurymės

sutaptų su tvirtinamojo adapterio išilginėmis išpjovomis.

–

Naudodamiesi šešiabriauniais varžtais, poveržlėmis ir

dantytomis fiksuojamosiomis veržlėmis iš tvirtinamųjų

dalių rinkinio

, elektrinį įrankį prisukite prie tvirtinamojo

adapterio.

Naudojimas

Darbo patarimai

Prieš pradėdami dirbti visada įsitikinkite, kad fiksuojamoji

rankenėlė

visada yra tvirtai užveržta.

Neapkraukite darbinio stalo per didele apkrova. Niekada

neviršykite darbinio stalo leistinosios apkrovos.

Visada tvirtai laikykite ruošinį, ypač atlikdami ilgus, sunkius

pjūvius. Nupjovus ruošinį, pakinta svorio centro padėtis ir

atpjautos ruošinio dalys net gali pradėti virsti.

Parodyti atskiri žingsniai, kaip suskleisti darbinį stalą.

Atlaisvinkite fiksuojamąją rankenėlę

Rankeną šiek tiek pakelkite aukštyn

Patraukite atblokavimo rankenėlę

Darbinį stalą, laikydami už rankenos, lėtai leiskite žemyn

–

PPS 7S

3 603 M03 3..

–

PTS 10

3 603 L03 2..

Darbinis stalas

PTA 2000

Gaminio numeris

3 603 M05 300

Darbinio stalo aukštis

595

Maks. leidžiama apkrova

(elektrinis + ruošinys)

125

Svoris pagal

„EPTA-Procedure 01/2003“

Simbolis

Reikšmė

OBJ_BUCH-1563-002.book Page 75 Wednesday, March 28, 2012 1:05 PM

| Lietuviškai

1 619 929 K24 | (28.3.12)

Bosch Power Tools

Ilgų ir sunkių ruošinių laisvą galą paremkite, pvz., Bosch

atrama su ritinėliu PTA 1000.

Atraminis lankas

Naudodamiesi atraminiu lanku

, darbinį stalą su pritvirtintu

ant jo elektriniu įrankiu galite pastatyti neužimdami daug

vietos. Kad neapvirstų, darbinį stalą su elektriniu įrankiu

geriausia pastatyti prie sienos.

–

Atraminio lanko fiksatorius

spauskite į vidų ir visiškai

suskleiskite atraminį lanką

į vidų, kad fiksatoriai vėl

užsifiksuotų.

Transportavimas (žiūr. pav. D1

–

D4)

Norėdami transportuoti, darbinį stalą turite sulankstyti.

–

Atraminio lanko fiksatorius

spauskite į vidų ir visiškai

išskleiskite atraminį lanką

, kad fiksatoriai vėl

užsifiksuotų.

–

Atlaisvinkite fiksuojamąją rankenėlę

–

Pastatykite koją ant rankenos prietaisui nešti

ir pakelkite

rankeną

šiek tiek aukštyn, kad atsifiksuotų fiksatoriai.

–

Užblokavimo rankenėlę

kiek galima traukite į išorę ir

darbinį stalą, laikydami už pagrindinės rankenos, lėtai

leiskite žemyn.

–

Tvirtai užveržkite fiksuojamąją rankenėlę

–

Darbinį stalą kelkite už rankenos prietaisui nešti

Priežiūra ir servisas

Techninė priežiūra

Jei, nepaisant kruopščios gamybos ir patikrinimo, darbinis

stovas sugestų, jo remontas turi būti atliekamas įgaliotose

BOSCH elektrinių įrankių remonto dirbtuvėse.

Ieškant informacijos ir užsakant atsargines dalis prašome

būtinai nurodyti dešimtženklį gaminio numerį, esantį darbinio

stalo firminėje lentelėje.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei

atsarginėmis dalimis. Detalius brėžinius ir informaciją apie

atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums

patars gaminių ir papildomos įrangos pirkimo, naudojimo bei

nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Šalinimas

Darbinis stalas, papildoma įranga ir pakuotės turi būti

ekologiškai utilizuojami.

Galimi pakeitimai.

OBJ_BUCH-1563-002.book Page 76 Wednesday, March 28, 2012 1:05 PM

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Fieldmann FZR 4620-B

Fieldmann FZS 1001-A

Edimax Technology AR-7064g+

Eizo FlexScan SX2761W

Bosch PTA 2000: D4 D3 D2 D1C

D4 D3 D2 D1C: Bosch PTA 2000

D4 D3 D2 D1 C

Deutsch

English

Français

Español

Português

Italiano

Nederlands

Dansk

Svenska

Norsk

Suomi

ÅëëçíéêÜ

Türkçe

Polski

Česky

Slovensky

Magyar

Ðóññêèé

Óêðà¿íñüêà

Română

Áúëãàðñêè

Srpski

Slovensko

Hrvatski

Eesti

Latviešu

Lietuviškai

Оглавление

Топ 10 инструкций

Другие инструкции
