 Deutsch |

15

Bosch Power Tools

1 609 929 W71 | (30.3.11)

de

Sicherheitshinweise

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Beim Gebrauch von Elektro-

werkzeugen sind zum Schutz

gegen elektrischen Schlag, Verletzungs- und

Brandgefahr folgende grundsätzliche Sicher-

heitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses

Elektrowerkzeug benutzen, und bewahren Sie

die Sicherheitshinweise gut auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (oh-

ne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet.

Unordnung oder un-

beleuchtete Arbeitsbereiche können zu

Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden.

Elektro-

werkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden kön-

nen.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro-

werkzeugs fern.

Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine Adap-

terstecker gemeinsam mit schutzgeerde-

ten Elektrowerkzeugen.

Unveränderte

Stecker und passende Steckdosen verrin-

gern das Risiko eines elektrischen Schla-

ges.

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei-

zungen, Herden und Kühlschränken.

Es

besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet

ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern.

Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri-

siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Ka-

bel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen.

Be-

schädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Au-

ßenbereich geeignet sind.

Die Anwen-

dung eines für den Außenbereich

geeigneten Verlängerungskabels verrin-

gert das Risiko eines elektrischen Schla-

ges.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver-

meidbar ist, verwenden Sie einen Fehler-

stromschutzschalter.

Der Einsatz eines

Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver-

nunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen, Al-

kohol oder Medikamenten stehen.

Ein

Moment der Unachtsamkeit beim Ge-

brauch des Elektrowerkzeuges kann zu

ernsthaften Verletzungen führen.

ACHTUNG

OBJ_BUCH-1259-002.book  Page 15  Wednesday, March 30, 2011  11:02 AM

16

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille.

Das

Tragen persönlicher Schutzausrüstung,

wie Staubmaske, rutschfeste Sicherheits-

schuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeu-

ges, verringert das Risiko von Verletzun-

gen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen.

Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät einge-

schaltet an die Stromversorgung anschlie-

ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten.

Ein Werkzeug

oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verlet-

zungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht.

Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situati-

onen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Tei-

len.

Lockere Kleidung, Schmuck oder lan-

ge Haare können von sich bewegenden

Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden.

Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver-

ringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be-

stimmte Elektrowerkzeug.

Mit dem pas-

senden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leis-

tungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist.

Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be-

vor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen.

Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des

Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben.

Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion

des Elektrowerkzeuges beeinträchtigt

ist. Lassen Sie beschädigte Teile vor dem

Einsatz des Gerätes reparieren.

Viele Un-

fälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten

verklemmen sich weniger und sind leich-

ter zu führen.

OBJ_BUCH-1259-002.book  Page 16  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

17

Bosch Power Tools

1 609 929 W71 | (30.3.11)

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen. Berücksich-

tigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit.

Der Ge-

brauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann

zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren.

Damit

wird sichergestellt, dass die Sicherheit

des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Unterflursägen

f

Das Elektrowerkzeug

wird mit einem Warn-

schild in englischer

Sprache ausgeliefert (in

der Darstellung des

Elektrowerkzeugs auf

der Grafikseite mit Num-

mer 2 gekennzeichnet).

f

Überkleben Sie den englischen Text des

Warnschildes vor der ersten Inbetriebnah-

me mit dem mitgelieferten Aufkleber in Ih-

rer Landessprache.

f

Machen Sie Warnschilder am Elektrowerk-

zeug niemals unkenntlich.

f

Stellen Sie sich nie auf das Elektrowerk-

zeug.

 Es können ernsthafte Verletzungen

auftreten, wenn das Elektrowerkzeug um-

kippt oder wenn Sie versehentlich mit dem

Sägeblatt in Kontakt kommen.

f

Stellen Sie sicher, dass die Schutzhaube

ordnungsgemäß funktioniert und sich frei

bewegen kann.

Stellen Sie die Schutzhaube

immer so ein, dass sie beim Sägen locker auf

dem Werkstück aufliegt. Klemmen Sie die

Schutzhaube niemals im geöffneten Zustand

fest.

f

Kommen Sie mit Ihren Händen nicht in den

Sägebereich, während das Elektrowerkzeug

läuft.

Beim Kontakt mit dem Sägeblatt be-

steht Verletzungsgefahr.

f

Greifen Sie nie hinter das Sägeblatt, um das

Werkstück zu halten, Holzspäne zu entfer-

nen oder aus anderen Gründen.

Der Ab-

stand Ihrer Hand zum rotierenden Sägeblatt

ist dabei zu gering.

f

Betrieb als Unterflursäge:

f

Führen Sie das Sägeblatt nur eingeschal-

tet gegen das Werkstück.

 Es besteht sonst

die Gefahr eines Rückschlages, wenn sich

das Sägeblatt im Werkstück verhakt.

f

Sichern Sie das Werkstück.

Ein mit Spann-

vorrichtungen oder Schraubstock festgehal-

tenes Werkstück ist sicherer gehalten als mit

Ihrer Hand.

f

Betrieb als Tischkreissäge:

Führen Sie das Werkstück nur an das lau-

fende Sägeblatt heran.

Es besteht sonst die

Gefahr eines Rückschlages, wenn sich das

Sägeblatt im Werkstück verhakt.

f

Halten Sie Griffe trocken, sauber und frei

von Öl und Fett.

Fettige, ölige Griffe sind rut-

schig und führen zu Verlust der Kontrolle.

f

Gebrauchen Sie das Elektrowerkzeug nur,

wenn die Arbeitsfläche bis auf das zu bear-

beitende Werkstück frei von allen Einstell-

werkzeugen, Holzspänen, etc. ist.

Kleine

Holzstücke oder andere Gegenstände, die

mit dem rotierenden Sägeblatt in Kontakt

kommen, können den Bediener mit hoher

Geschwindigkeit treffen.

f

Verwenden Sie das Elektrowerkzeug nur für

die Werkstoffe, die im bestimmungsgemä-

ßen Gebrauch angegeben sind.

Das Elektro-

werkzeug kann sonst überlastet werden.

f

Sägen Sie immer nur ein Werkstück.

Über-

einander- oder aneinander gelegte Werkstü-

cke können das Sägeblatt blockieren oder

während des Sägens sich gegeneinander ver-

schieben.

f

Verwenden Sie immer den Universal-

anschlag.

Dies verbessert die Schnittgenau-

igkeit und verringert die Möglichkeit, dass

das Sägeblatt klemmt.

f

Verwenden Sie das Elektrowerkzeug zum

Nuten oder Falzen nur mit einer entspre-

chend geeigneten Schutzvorrichtung (z.B.

Tunnelschutzhaube).

Laserstrahlung

Nicht direkt mit optischen

Instrumenten betrachten

Laser Klasse 1M

EN 60825-1:07

<0.39mW, 650 nm

OBJ_BUCH-1259-002.book  Page 17  Wednesday, March 30, 2011  11:02 AM

18

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

f

Verwenden Sie das Elektrowerkzeug nicht

zum Schlitzen (im Werkstück beendete

Nut).

f

Stellen Sie bei allen Schnitten zuerst sicher,

dass das Sägeblatt zu keiner Zeit die An-

schläge oder sonstige Geräteteile berühren

kann.

Verhakt sich das Sägeblatt in Geräte-

teilen besteht die Gefahr eines Rückschlags

und das Elektrowerkzeug kann dabei erheb-

lich beschädigt werden.

f

Falls das Sägeblatt verklemmt, schalten Sie

das Elektrowerkzeug aus und halten Sie das

Werkstück ruhig, bis das Sägeblatt zum

Stillstand gekommen ist. Um einen Rück-

schlag zu vermeiden, darf das Werkstück

erst nach Stillstand des Sägeblatts bewegt

werden.

Beheben Sie die Ursache für das

Verklemmen des Sägeblatts, bevor Sie das

Elektrowerkzeug erneut starten.

f

Verwenden Sie keine stumpfen, rissigen,

verbogenen oder beschädigten Sägeblätter.

Sägeblätter mit stumpfen oder falsch ausge-

richteten Zähnen verursachen durch einen zu

engen Sägespalt eine erhöhte Reibung, Klem-

men des Sägeblattes und Rückschlag.

f

Verwenden Sie immer Sägeblätter in der

richtigen Größe und mit der passenden Auf-

nahmebohrung (z.B. sternförmig oder

rund).

Sägeblätter, die nicht zu den Monta-

geteilen der Säge passen, laufen unrund und

führen zum Verlust der Kontrolle.

f

Verwenden Sie keine Sägeblätter aus hoch-

legiertem Schnellarbeitsstahl (HSS-Stahl).

Solche Sägeblätter können leicht brechen.

f

Fassen Sie das Sägeblatt nach dem Arbei-

ten nicht an, bevor es abgekühlt ist.

Das Sä-

geblatt wird beim Arbeiten sehr heiß.

f

Verwenden Sie das Werkzeug niemals ohne

die Einlegeplatte. Wechseln Sie eine defek-

te Einlegeplatte aus.

Ohne einwandfreie Ein-

legeplatte können Sie sich am Sägeblatt ver-

letzen.

f

Untersuchen Sie regelmäßig das Kabel und

lassen Sie ein beschädigtes Kabel nur von

einer autorisierten Kundendienststelle für

Bosch-Elektrowerkzeuge reparieren. Erset-

zen Sie beschädigte Verlängerungskabel.

Damit wird sichergestellt, dass die Sicher-

heit des Elektrowerkzeuges erhalten bleibt.

f

Bewahren Sie das unbenutzte Elektrowerk-

zeug sicher auf. Der Lagerplatz muss tro-

cken und abschließbar sein.

Dies verhindert,

dass das Elektrowerkzeug durch die Lage-

rung beschädigt oder von unerfahrenen Per-

sonen bedient wird.

f

Richten Sie den Laserstrahl nicht auf Perso-

nen oder Tiere und blicken Sie nicht selbst

in den Laserstrahl.

Dieses Messwerkzeug er-

zeugt Laserstrahlung der Laserklasse 1M ge-

mäß EN 60825-1. Ein direkter Blick in den La-

serstrahl – insbesondere mit optisch

sammelnden Instrumenten wie Fernglas

usw. – kann das Auge schädigen.

f

Tauschen Sie den eingebauten Laser nicht

gegen einen Laser anderen Typs aus.

Von ei-

nem nicht zu diesem Elektrowerkzeug pas-

senden Laser können Gefahren für Personen

ausgehen.

f

Verlassen Sie das Werkzeug nie, bevor es

vollständig zum Stillstand gekommen ist.

Nachlaufende Einsatzwerkzeuge können Ver-

letzungen verursachen.

f

Benutzen Sie das Elektrowerkzeug nicht

mit beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird.

Beschädigte Ka-

bel erhöhen das Risiko eines elektrischen

Schlages.

OBJ_BUCH-1259-002.book  Page 18  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

19

Bosch Power Tools

1 609 929 W71 | (30.3.11)

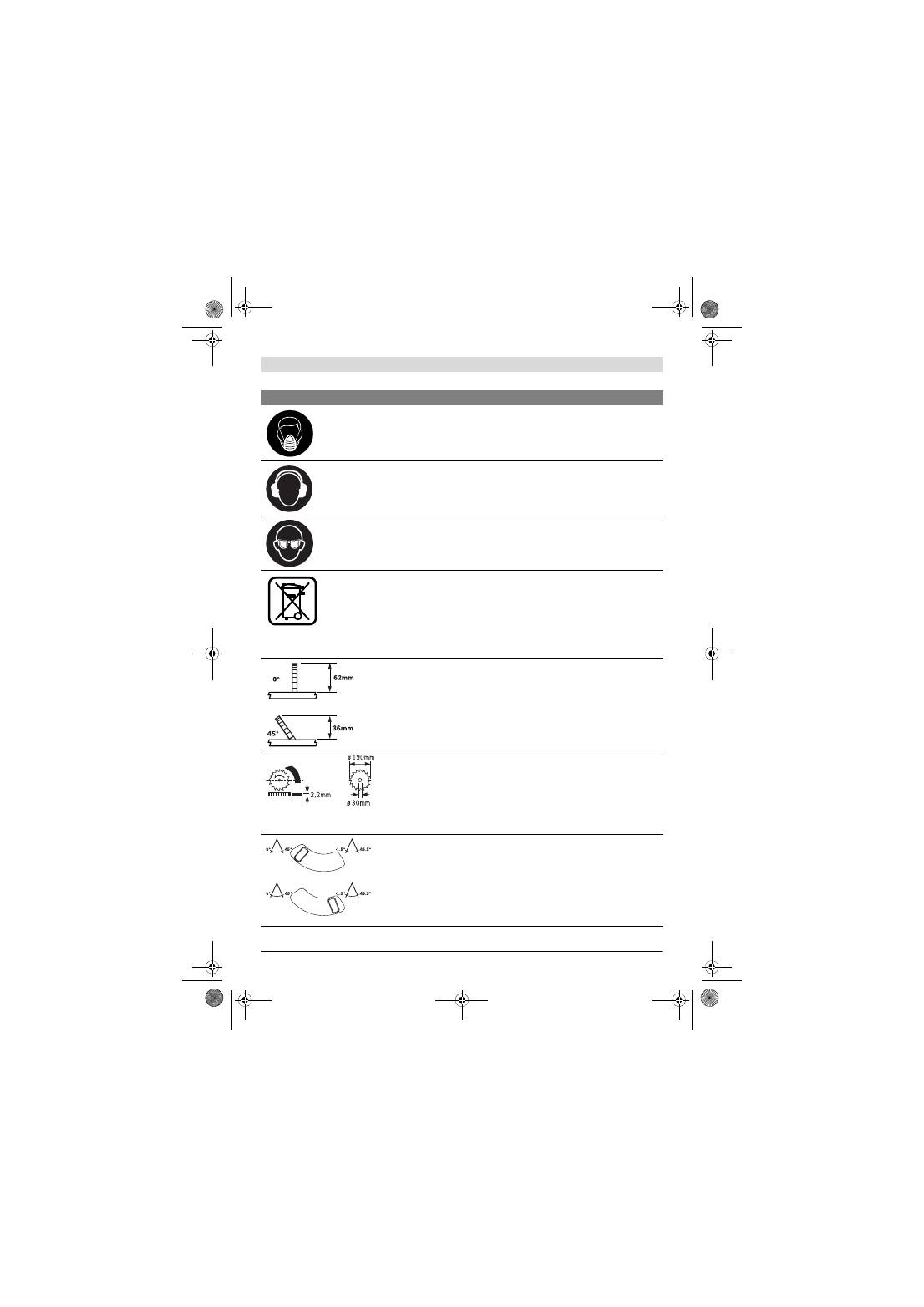

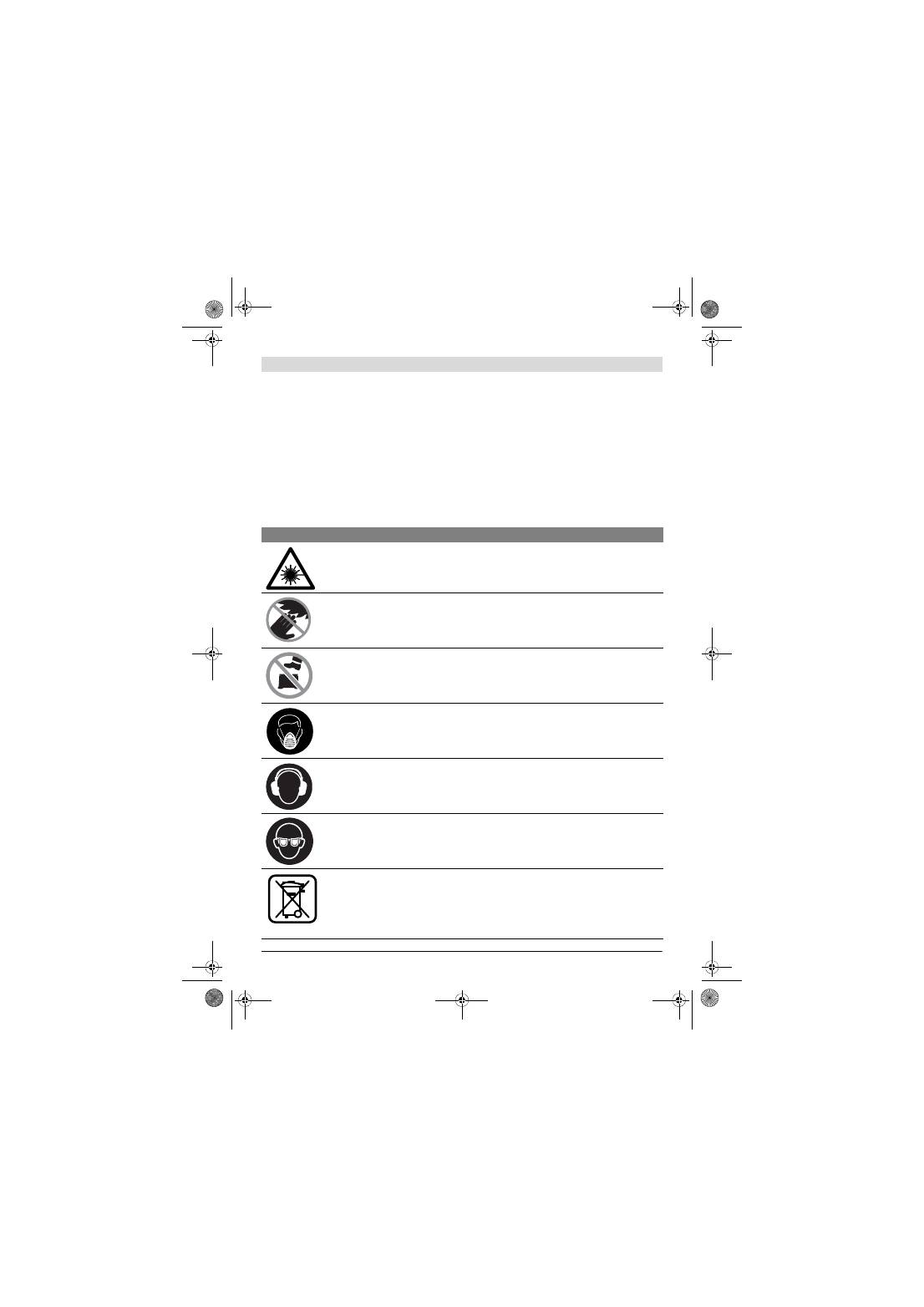

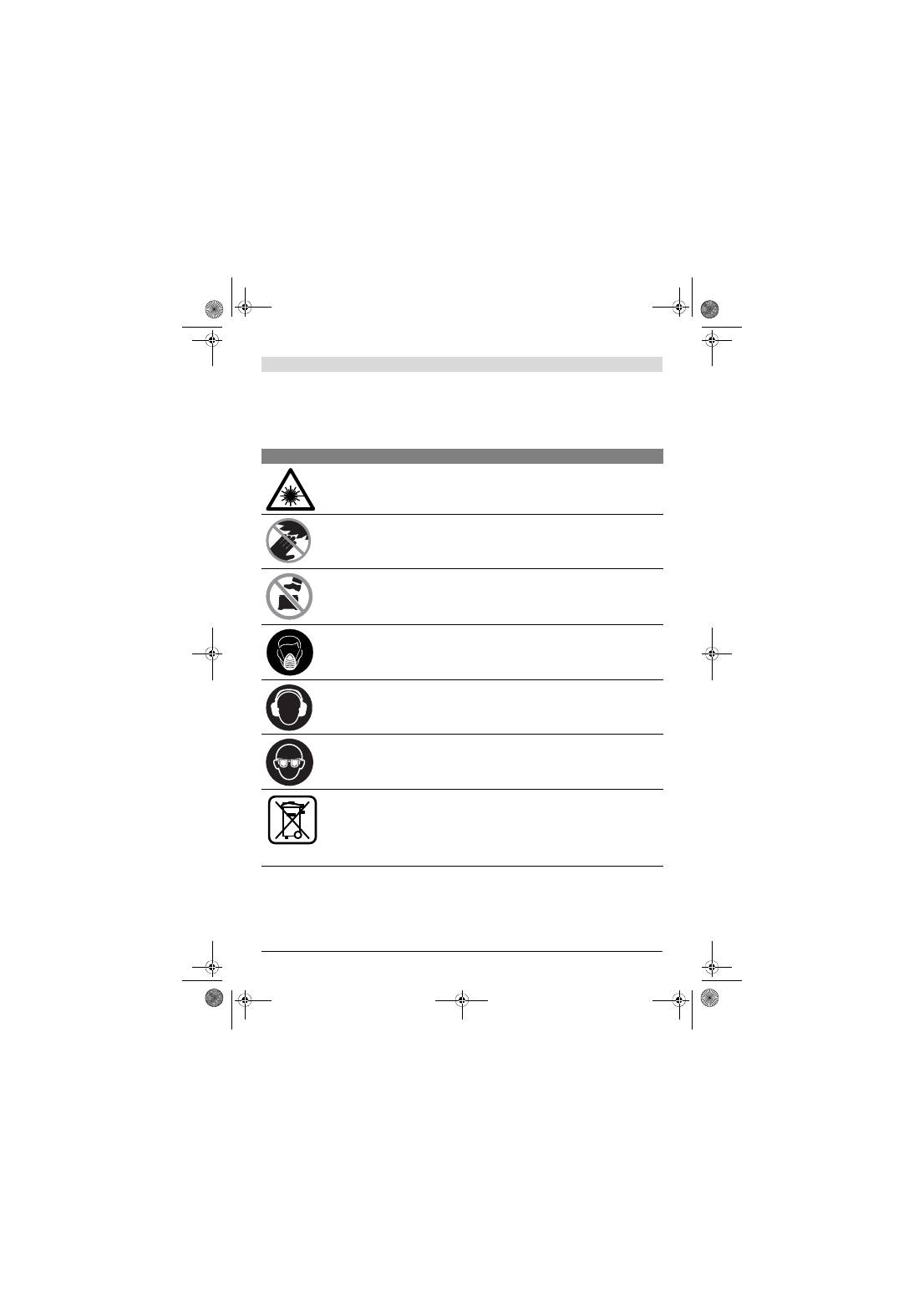

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein.

Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole

hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.

Symbol

Bedeutung

f

Laserstrahlung

Nicht direkt mit optischen Instrumenten betrachten

Laser Klasse 1M

f

Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektro-

werkzeug läuft.

Beim Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

f

Stellen Sie sich nie auf das Elektrowerkzeug.

 Es können ernsthafte Verletzun-

gen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich

mit dem Sägeblatt in Kontakt kommen.

f

Tragen Sie eine Staubschutzmaske.

f

Tragen Sie Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

f

Tragen Sie eine Schutzbrille.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altge-

räte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwer-

tung zugeführt werden.

OBJ_BUCH-1259-002.book  Page 19  Wednesday, March 30, 2011  11:02 AM

20

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

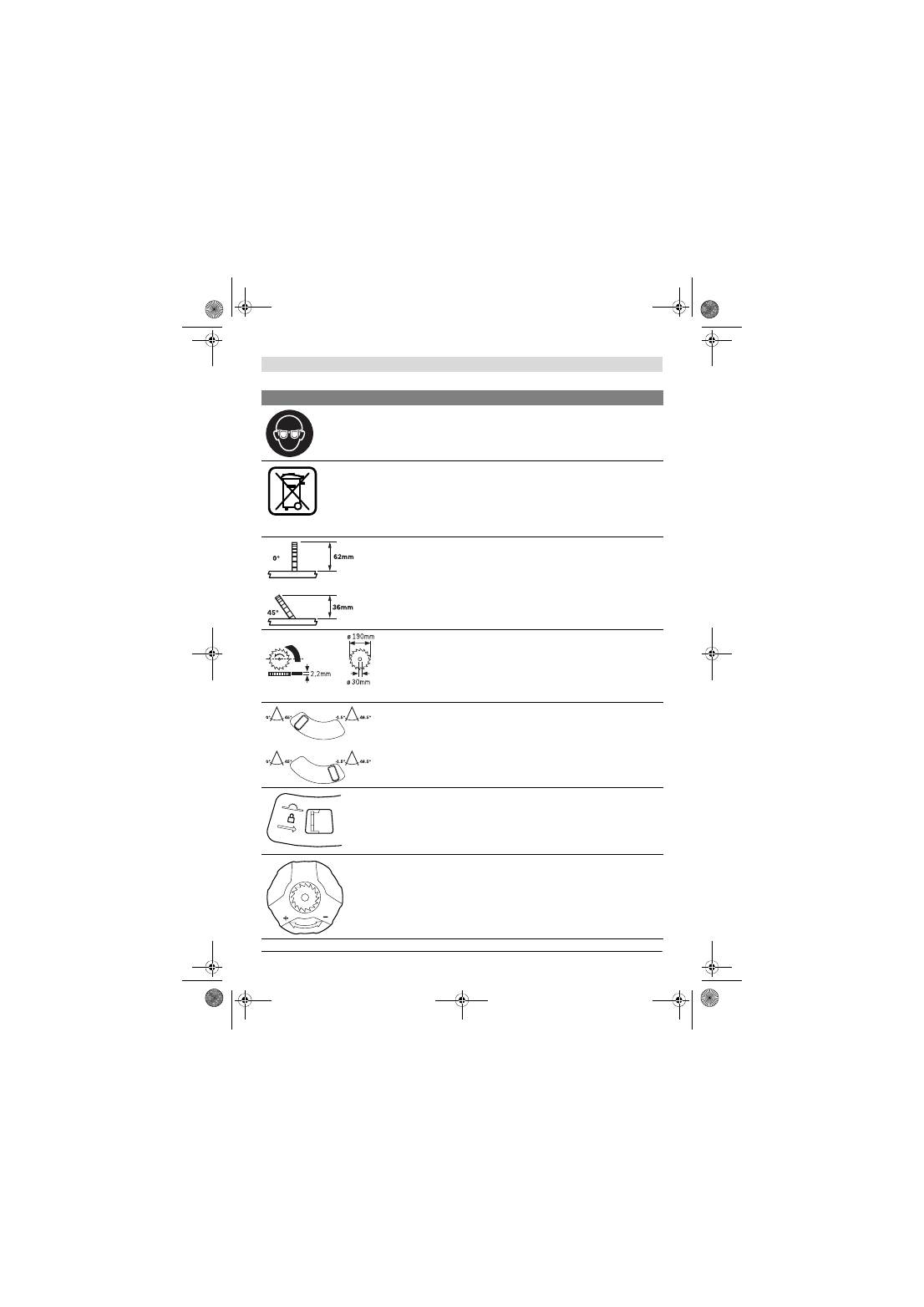

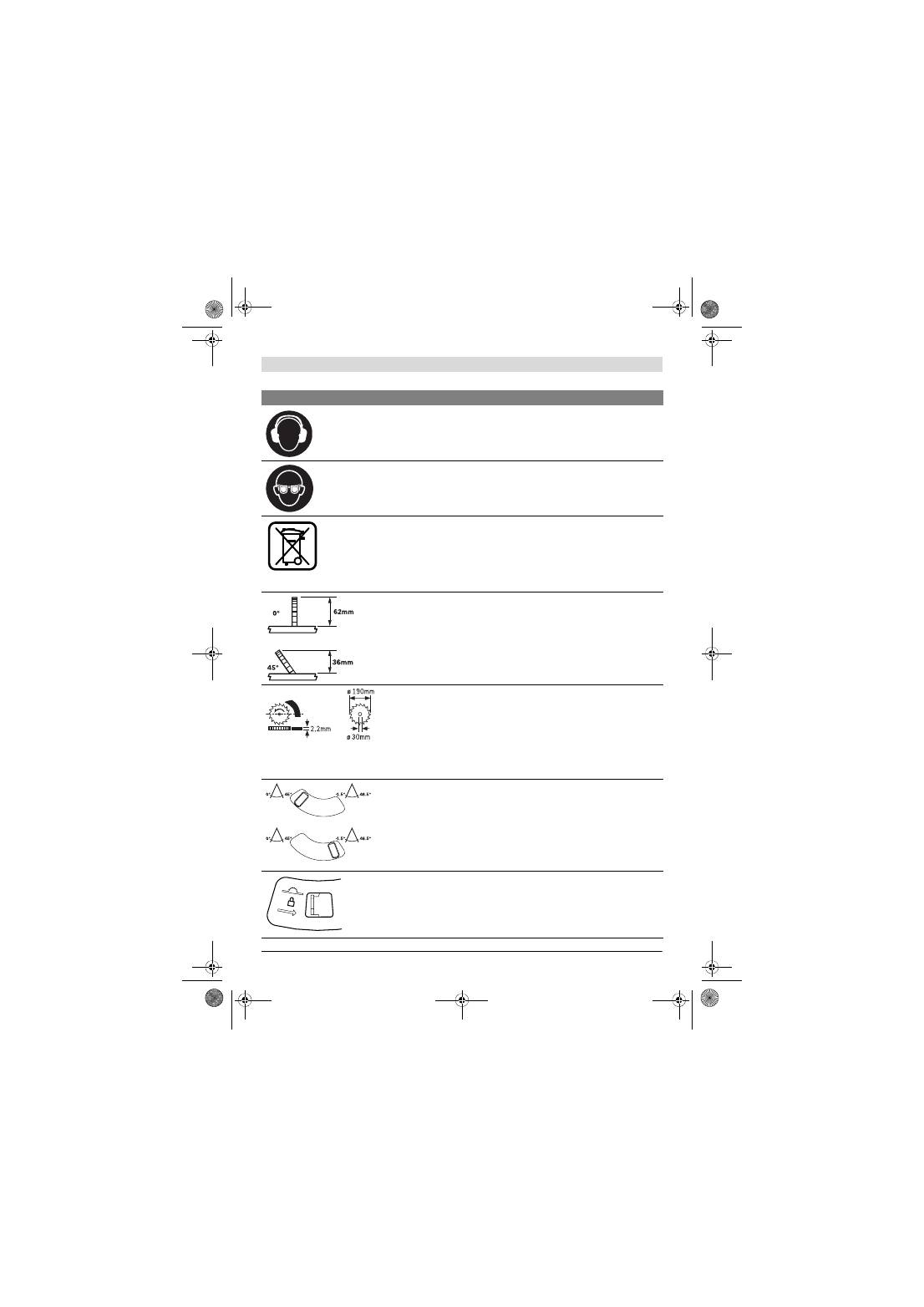

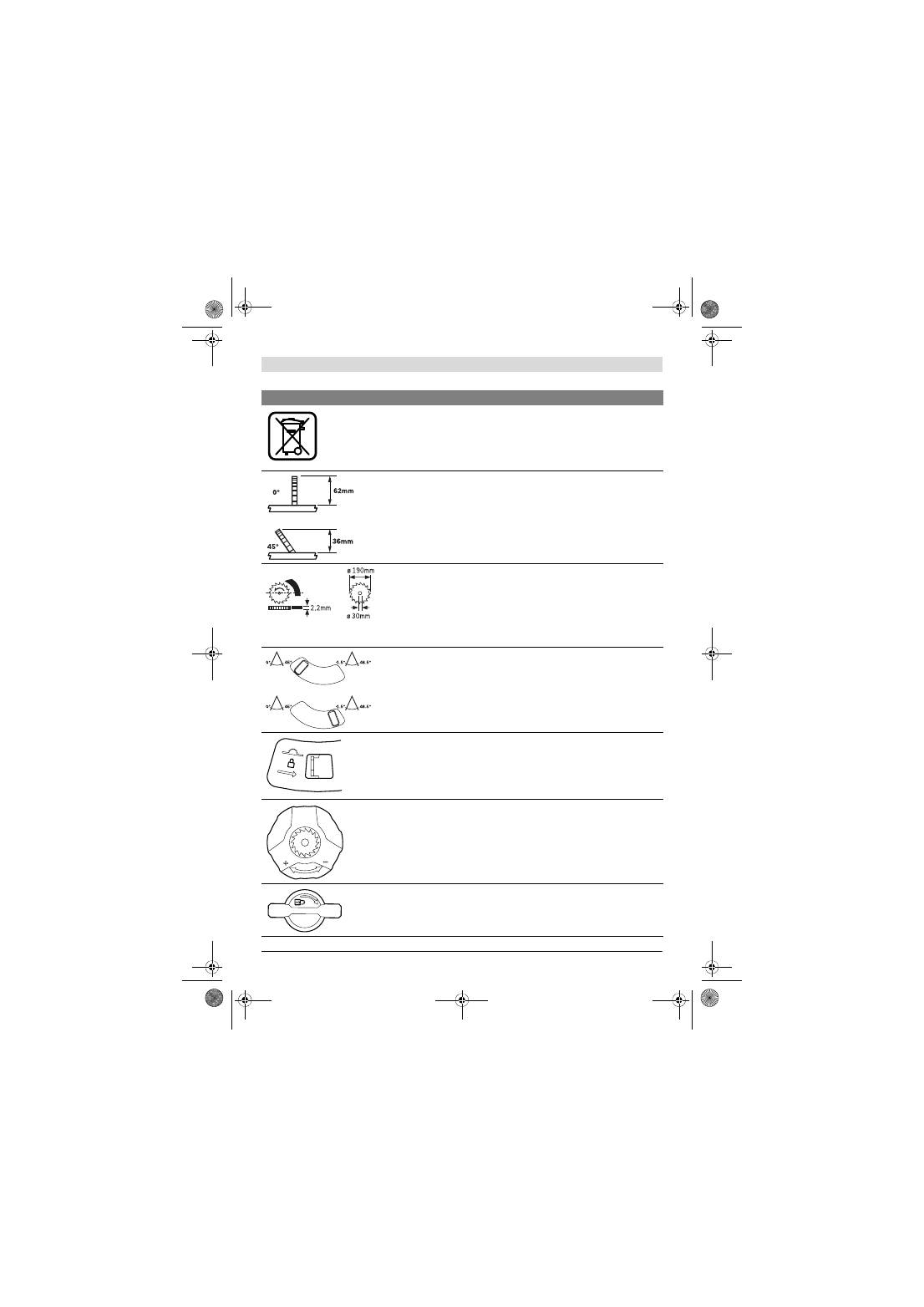

Zeigt die maximal zulässige Höhe eines Werkstücks bei den vertikalen

Standard-Gehrungswinkeln 0° und 45° an.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmes-

ser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie kei-

ne Reduzierstücke oder Adapter.

Achten Sie beim Wechseln des Sägeblatts darauf, dass die Schnitt-

breite nicht kleiner als 2,2 mm und die Stammblattdicke nicht größer

als 2,2 mm ist. Es besteht sonst die Gefahr, dass sich der Spaltkeil

(2,2 mm) im Werkstück verhakt.

Vertikaler Gehrungswinkelbereich (möglicher Schwenkbereich des

Sägeblatts)

– linke Position des Winkelbegrenzers:

Standard-Gehrungswinkelbereich 0° bis 45°

– rechte Position des Winkelbegrenzers:

Erweiterung des Standard-Gehrungswinkelbereichs für Hinter-

schnitte; siehe auch „Erweiterten Gehrungswinkelbereich –1,5°

bis +46,5° einstellen“, Seite 28

Zum Arretieren des Sägeblatts in der Mitte des Sägetischs (Betrieb

als Tischkreissäge) Hebel nach rechts schieben.

Mögliche Drehrichtungen der Kurbel

– gegen den Uhrzeigersinn (–): Versenken des Sägeblatts (

Transport-

stellung

)

– im Uhrzeigersinn (+): Heben des Sägeblatts (

Arbeitsstellung

)

Drehrichtung des Arretierknaufs zum Arretieren von vertikalen Geh-

rungswinkeln

Symbol

Bedeutung

OBJ_BUCH-1259-002.book  Page 20  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

21

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Produkt- und Leistungs- beschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen.

Versäumnisse

bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand

und/oder schwere Verletzungen

verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standge-

rät Längs- und Querschnitte mit geradem

Schnittverlauf in Holz auszuführen.

Es können vertikale Gehrungswinkel von maxi-

mal –1,5° bis +46,5° und am Universalanschlag

horizontale Gehrungswinkel von 90° (linkssei-

tig) bis 90° (rechtsseitig) eingestellt werden.

Die Leistung des Elektrowerkzeugs ist ausgelegt

zum Sägen von Hart- und Weichholz, sowie

Span- und Faserplatten.

Das Elektrowerkzeug ist für das Sägen von Alu-

minium oder anderen Nichteisenmetallen nicht

geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo-

nenten bezieht sich auf die Darstellung des Elek-

trowerkzeuges auf den Grafikseiten.

1

Universalanschlag

2

Laser-Warnschild

3

Schutzhaube

4

Spaltkeil

5

Einlegeplatte

6

Griffmulden

7

Sägetisch

8

Führungsnut für Universalanschlag

1

 oder

Tischerweiterung

27

9

Bohrungen für Montage

10

Spanauswurf

11

Schiebestockdepot

12

Schiebestock

13

Innensechskantschlüssel (6 mm/4 mm)

14

Skala für Abstand Sägeblatt zu Universalan-

schlag

15

Aufkleber zum Kennzeichnen der Schnitt-

linie

16

Ein-Taste

17

Aus-Taste

18

Kurbel zum Heben und Senken des Säge-

blatts

19

Skala für Gehrungswinkel (vertikal)

20

Drehknauf zum Einstellen vertikaler Geh-

rungswinkel

21

Winkelanzeiger (vertikal)

22

Arretierknauf zum Einstellen vertikaler Geh-

rungswinkel

23

Zugstange

24

Entriegelung der Zugfunktion

25

Hebel zum Arretieren des Sägeblatts in der

Mitte des Sägetischs

26

Winkelbegrenzer

27

Tischerweiterung

28

Sägeblatt

29

Kabelhalter

30

Anbauplatte des Universalanschlags

31

Führungsschiene des Universalanschlags

32

Hebel zum Einstellen beliebiger Gehrungs-

winkel (horizontal)

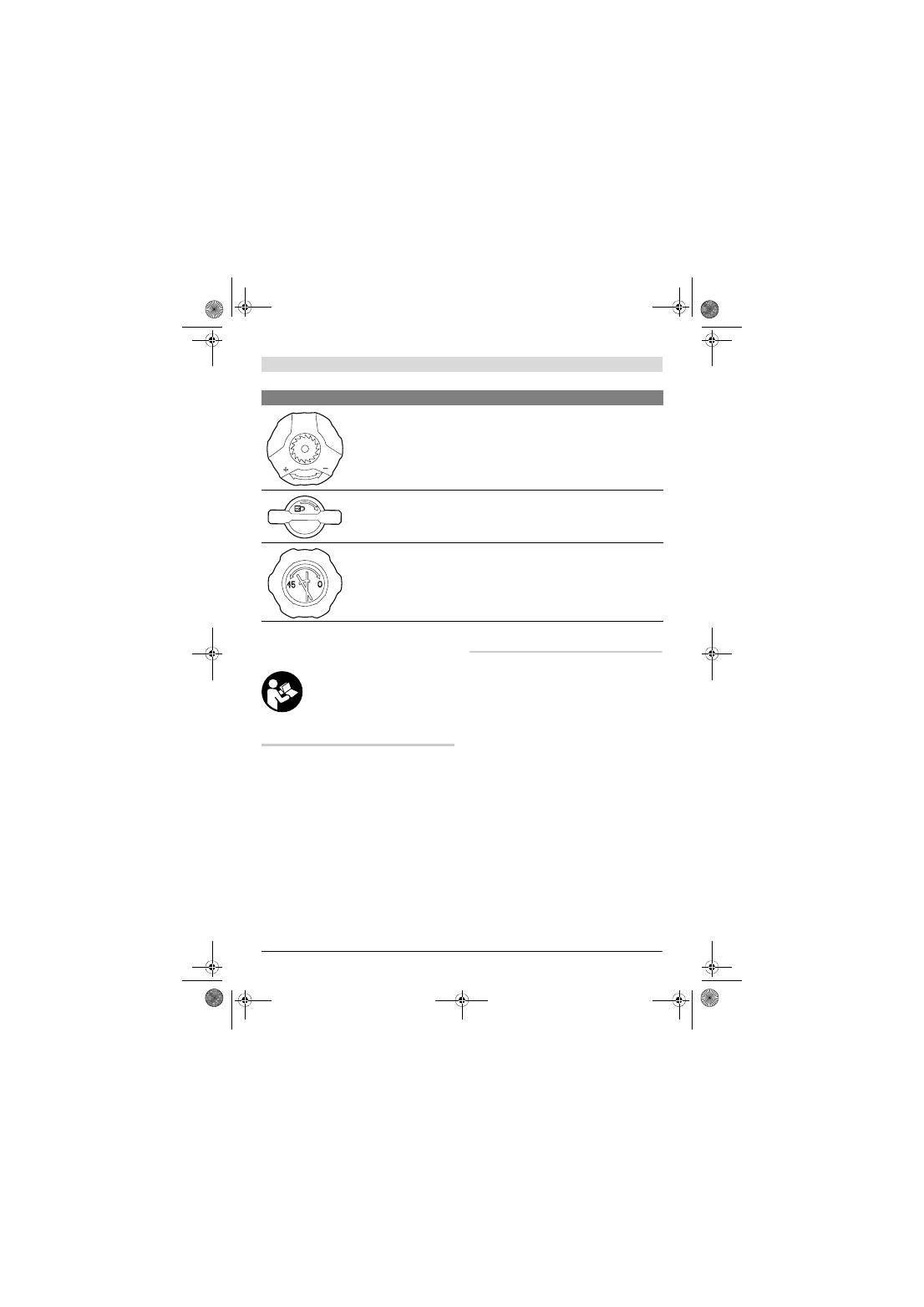

Mögliche Drehrichtungen des Drehknaufs zum Einstellen von vertika-

len Gehrungswinkeln

Symbol

Bedeutung

OBJ_BUCH-1259-002.book  Page 21  Wednesday, March 30, 2011  11:02 AM

22

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

33

Flügelschraube zum Feststellen horizontaler

Gehrungswinkel

34

Flügelschraube zum Fixieren der Anschlag-

schiene

36

35

Winkelanschlag mit Skala für Gehrungs-

winkel (horizontal)

36

Anschlagschiene am Universalanschlag

37

Flügelschraube zum Fixieren der Führungs-

schiene

31

38

Drehknauf zum Fixieren des Universal-

anschlags

39

Bodenplatte

40

Batteriefachdeckel

41

Lasereinheit

42

Befestigungsset „Lasereinheit“

43

Befestigungsset „Schutzhaube“

44

Schalter für Laser (Schnittlinienkennzeich-

nung)

45

Befestigungsschraube für Gehäuse des

Lasers

46

Gehäuse des Lasers

47

Stellrad für Laserpositionierung

(Bündigkeit)

48

Befestigungsset „Tischerweiterung“

49

Stütze der Tischerweiterung

50

Innensechskantschrauben der oberen

Halteplatte für Stütze

49

51

Drehknauf zur Feineinstellung der Höhe der

Tischerweiterung

52

Drehknauf zum Fixieren der Tischerweite-

rung

53

Aufnahme der Anschlagschiene

36

54

Untere Sägeblattabdeckung

55

Reinigungsklappe der unteren Sägeblattab-

deckung

56

Spindelarretierung

57

Innensechskantschraube (6 mm) für Säge-

blattbefestigung

58

Äußerer Spannflansch

59

Innerer Spannflansch

60

Schrauben zur Befestigung des Spaltkeils

Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang. Das vollständige

Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Geräuschinformation

Messwerte für Geräusch ermittelt entsprechend

EN 61029.

Der A-bewertete Geräuschpegel des Elektro-

werkzeugs beträgt typischerweise: Schalldruck-

pegel 97 dB(A); Schallleistungspegel

110 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Unterflursäge

PPS 7S

Sachnummer

3 603 M03 3..

Nennaufnahmeleistung

W

1400

Leerlaufdrehzahl

min

-1

4800

Anlaufstrombegrenzung

z

Konstantelektronik

z

Lasertyp

nm

mW

650

< 0,39

Laserklasse

1M

Gewicht entsprechend

EPTA-Procedure

01/2003

kg

23,2

Schutzklasse

/

II

Maximale Werkstückmaße siehe Seite 31.

Die Angaben gelten für eine Nennspannung [U] von

230 V. Bei abweichenden Spannungen und in länder-

spezifischen Ausführungen können diese Angaben vari-

ieren.

Bitte beachten Sie die Sachnummer auf dem Typen-

schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun-

gen einzelner Elektrowerkzeuge können variieren.

Maße für geeignete Sägeblätter

Sägeblattdurchmesser

mm

190

Stammblattdicke

mm 1,6–2,0

min. Zahndicke/-schränkung

mm

2,6

Bohrungsdurchmesser

mm

30

OBJ_BUCH-1259-002.book  Page 22  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

23

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt:

EN 61029, EN 60825-1 gemäß den Bestimmun-

gen der Richtlinien 2004/108/EG, 2006/42/EG.

EG-Baumusterprüfung Nr. MSR 1036 durch noti-

fizierte Prüfstelle Nr. 0366.

Technische Unterlagen bei:

Robert Bosch GmbH, Dept. PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 18.02.2011

Montage

f

Vermeiden Sie ein unabsichtliches Starten

des Elektrowerkzeugs. Während der Monta-

ge und bei allen Arbeiten an dem Elektro-

werkzeug darf der Netzstecker nicht an die

Stromversorgung angeschlossen sein.

Lieferumfang

Beachten Sie dazu die Darstellung

des Lieferumfangs am Anfang der

Betriebsanleitung.

Prüfen Sie vor der Erst-Inbetriebnahme des

Elektrowerkzeugs, ob alle unten aufgeführten

Teile mitgeliefert wurden:

– Unterflursäge

(montiert: Sägeblatt

28

, Einlegeplatte

5

)

– Universalanschlag

1

– Drehknauf

38

 zum Fixieren des Universal-

anschlags

– Lasereinheit

41

– Befestigungsset „Lasereinheit“

42

(Innensechskantschraube, Mutter)

– Schutzhaube

3

– Befestigungsset „Schutzhaube“

43

(Steckbolzen, Flügelmutter)

– Batterien (2x, Größe LR03, 1,5 V)

– Tischerweiterung

27

 mit Stütze

49

– Befestigungsset „Tischerweiterung“

48

(Drehknauf

52

, Steckbolzen, Mutter)

– Schiebestock

12

– Innensechskantschlüssel

13

– Bodenplatte

39

 mit vormontierten

Innensechskantschrauben

Hinweis:

Überprüfen Sie das Elektrowerkzeug

auf eventuelle Beschädigungen.

Vor dem weiterem Gebrauch des Elektrowerk-

zeugs müssen Sie Schutzeinrichtungen oder

leicht beschädigte Teile sorgfältig auf ihre ein-

wandfreie und bestimmungsgemäße Funktion

untersuchen. Überprüfen Sie, ob die bewegli-

chen Teile einwandfrei funktionieren und nicht

klemmen, oder ob Teile beschädigt sind. Sämtli-

che Teile müssen richtig montiert sein und alle

Bedingungen erfüllen, um den einwandfreien

Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile

müssen Sie sachgerecht durch eine anerkannte

Fachwerkstatt reparieren oder auswechseln las-

sen.

Erst-Inbetriebnahme

– Entnehmen Sie alle mitgelieferten Teile vor-

sichtig aus ihrer Verpackung.

– Entfernen Sie sämtliches Packmaterial vom

Elektrogerät und vom mitgelieferten Zube-

hör.

– Achten Sie darauf, das Packmaterial unter

dem Motorblock zu entfernen.

Reihenfolge der Montage

Beachten Sie zur Arbeitserleichterung die Rei-

henfolge der Montage der mitgelieferten Gerä-

teelemente.

1. Montage von unten

– Bodenplatte

39

 mit vormontierten

Innensechskantschrauben

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-1259-002.book  Page 23  Wednesday, March 30, 2011  11:02 AM

24

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

2. Montage von oben

– Batterien einsetzen;

Laserwarnschild überkleben

– Lasereinheit

41

– Schutzhaube

3

– Laser justieren

– Tischerweiterung

27

– Universalanschlag

1

 und Anschlagschiene

36

Bodenplatte montieren (siehe Bild A)

– Drehen Sie das Elektrowerkzeug um, so dass

das Elektrowerkzeug auf dem Sägetisch

7

steht.

– Legen Sie die Bodenplatte

39

 in die vorgese-

henen Aussparungen ein, so dass die In-

nensechskantschrauben in die Bohrungen

des Gehäuses greifen.

– Befestigen Sie die Bodenplatte, in dem Sie

die Innensechskantschrauben (4 mm) mit

dem Innensechskantschlüssel

13

 fest anzie-

hen.

Lasereinheit und Schutzhaube

montieren

– Drehen Sie das Elektrowerkzeug um, so dass

es jetzt in der richtigen Position zum Arbei-

ten steht.

Batterien einsetzen (siehe Bild B1)

– Schieben Sie den Batteriefachdeckel

40

nach hinten und öffnen Sie das Batteriefach.

– Setzen Sie die mitgelieferten Batterien ent-

sprechend der vorgegebenen Polung ein.

– Schließen Sie das Batteriefach.

Laserwarnschild überkleben (siehe Bild B1)

Das Elektrowerkzeug wird mit einem Warnschild

in englischer Sprache ausgeliefert (in der Dar-

stellung des Elektrowerkzeugs auf der Grafiksei-

te mit Nummer

2

 gekennzeichnet).

– Überkleben Sie den englischen Text des

Warnschildes vor der ersten Inbetriebnahme

mit dem mitgelieferten Aufkleber in Ihrer

Landessprache.

Lasereinheit montieren (siehe Bild B2)

Verwenden Sie zur Montage das Befestigungs-

set „Lasereinheit“

42

. (Innensechskantschrau-

be, Mutter)

– Drehen Sie die Kurbel

18

 im Uhrzeigersinn

bis zum Anschlag, so dass sich das Sägeblatt

28

 in der höchstmöglichen Position über

dem Sägetisch befindet.

– Schieben Sie die Lasereinheit

41

 über den

Spaltkeil

4

 bis alle Montagebohrungen fluch-

ten.

– Schieben Sie die Innensechskantschraube

durch die Montagebohrungen der Laserein-

heit

41

 und des Spaltkeils

4

.

– Setzen Sie die Mutter auf die Innensechs-

kantschraube und ziehen Sie sie fest an.

Schutzhaube montieren (siehe Bild B3)

Verwenden Sie zur Montage das Befestigungs-

set „Schutzhaube“

43

. (Steckbolzen, Flügelmut-

ter)

– Schieben Sie die Schutzhaube

3

 über die La-

sereinheit

41

 bis die Montagebohrungen

fluchten.

– Schieben Sie den Steckbolzen durch die

Montagebohrungen der Schutzhaube

3

, der

Lasereinheit

41

 und des Spaltkeils

4

.

– Setzen Sie die Flügelmutter auf den Steck-

bolzen und ziehen Sie sie fest an.

Hinweis:

Stellen Sie die Schutzhaube entspre-

chend der Höhe des Werkstücks ein.

Die Schutzhaube muss beim Sägen immer

locker auf dem Werkstück aufliegen.

– Prüfen Sie, ob die Schnittlinie des Sägeblatts

durch den Laserstrahl korrekt angezeigt wird

(siehe „Laser justieren“, Seite 25).

Der Laserstrahl kann sich durch die Montage

der Lasereinheit

41

 und der Schutzhaube

3

verstellen.

OBJ_BUCH-1259-002.book  Page 24  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

25

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Laser justieren

Die Lasereinheit

41

 wird voreingestellt ausgelie-

fert.

Vor der ersten Inbetriebnahme sollten Sie über-

prüfen, ob der Laserstrahl nach der Montage

der Lasereinheit

41

 und der Schutzhaube

3

 auf

die bevorzugte Schnittlinie des Sägeblatts ein-

gerichtet ist.

Überprüfen:

– Schalten Sie den Laserstrahl mit dem Schal-

ter

44

 ein.

Der Laserstrahl sollte parallel zur Verlängerung

des Sägespaltes auf dem Aufkleber

15

 verlau-

fen.

Einstellen der Parallelität:

 (siehe Bild C1)

– Lösen Sie die Befestigungsschraube

45

 (bei

Bedarf mit einem geeigneten Schraubendre-

her).

– Verschieben Sie das Gehäuse

46

 des Lasers

solange, bis der Laserstrahl auf der gesam-

ten Länge parallel zum Sägespalt verläuft.

– Ziehen Sie die Befestigungsschraube

45

 vor-

sichtig wieder fest.

Der Laserstrahl muss jetzt bündig zum Säge-

blatt eingestellt werden, damit die Schnittlinie

des Sägeblatts richtig gekennzeichnet wird.

Je nach Ihren eigenen Gewohnheiten stellen Sie

den Laserstrahl mittig zum Sägeblatt oder auf

die linke oder rechte Seite der Schnittlinie ein.

Einstellen der Bündigkeit:

 (siehe Bild C2)

– Drehen Sie das Stellrad

47

 bis der parallele

Laserstrahl auf der gesamten Länge zur ge-

wünschten Schnittlinien-Kennzeichnung

bündig ist.

Eine Drehung gegen den Uhrzeigersinn bewegt

den Laserstrahl von links nach rechts, eine Dre-

hung im Uhrzeigersinn bewegt den Laserstrahl

von rechts nach links.

Tischerweiterung und Anschläge

montieren

Tischerweiterung montieren (siehe Bild D)

Die Tischerweiterung

27

 dient der Verbreiterung

oder der Verlängerung des Sägetisches

7

. Sie

kann dementsprechend sowohl links als auch

rechts oder hinten an den Sägetisch montiert

werden.

Verwenden Sie zur Montage das Befestigungs-

set „Tischerweiterung“

48

. (Drehknauf

52

,

Steckbolzen, Mutter)

– Schieben oder hängen Sie die Tischerweite-

rung

27

 in die gewünschte Führungsnut

8

 am

Sägetisch ein.

Wenn die Tischerweiterung links oder rechts

vom Sägetisch montiert wird, wird sie nach vor-

ne abgestützt.

Wenn die Tischerweiterung hinten an den Säge-

tisch montiert wird, kann sie nach links oder

nach rechts abgestützt werden.

– Verschieben Sie die Tischerweiterung so-

weit, dass die untere Halterung der Stütze

49

mit einer der Bohrungen

9

 fluchtet.

Bei Bedarf müssen Sie die obere Halteplatte

der Stütze

49

 verschieben.

Lösen Sie dazu die beiden Innensechskant-

schrauben

50

 mit dem Innensechskant-

schlüssel

13

, verschieben Sie die obere

Halteplatte bis die Stütze

49

 mit der

gewünschten Bohrung

9

 fluchtet und ziehen

Sie anschließend die Innensechskantschrau-

ben

50

 wieder fest.

– Legen Sie die Mutter in die Bohrung

9

 ein

und verschrauben Sie die Halterung der Stüt-

ze mit dem Steckbolzen.

– Schrauben Sie den Drehknauf

52

 zum Fixie-

ren der Tischerweiterung in die dafür vor-

gesehene Bohrung und ziehen Sie ihn fest an.

Die Tischerweiterung muss plan mit der

Sägetischoberfläche sein.

– Stellen Sie mit Hilfe des Drehknaufs

51

 die

richtige Höhe der Tischerweiterung

27

 ein.

OBJ_BUCH-1259-002.book  Page 25  Wednesday, March 30, 2011  11:02 AM

26

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Universalanschlag montieren (siehe Bild E)

Der Universalanschlag

1

 kann links oder rechts

an den Sägetisch

7

 oder an die Tischerweite-

rung

27

 montiert werden.

Hinweis:

Beim Sägen von vertikalen Gehrungs-

winkeln sollte der Universalanschlag

rechts vom

Sägeblatt

 montiert werden.

– Schieben oder hängen Sie die Anbauplatte

30

 des Universalanschlags in die gewünschte

Führungsnut

8

 am Sägetisch oder in die Füh-

rungsnut der Tischerweiterung

27

 ein.

– Schrauben Sie den Drehknauf

38

 zum Fixie-

ren des Universalanschlags in die dafür vor-

gesehene Bohrung und ziehen Sie ihn fest an.

Anschlagschiene an Universalanschlag

montieren

Die Anschlagschiene

36

 des Universalanschlags

dient als Anlagefläche für das Werkstück.

Beim Sägen von schmalen Werkstücken

 sollte

die Anschlagschiene

36

 flach an den Universal-

anschlag

1

 montiert werden, um ein Verklem-

men oder Verrutschen des Werkstücks zu ver-

hindern. (siehe Bild F1)

Beim Sägen von hohen Werkstücken und beim

Zugsägen

 sollte die Anschlagschiene

36

 hoch-

kant an den Universalanschlag

1

 montiert wer-

den, damit eine möglichst große Anlagefläche

des Werkstücks erreicht wird. (siehe Bild F2)

– Lösen Sie die Flügelschraube

34

.

– Schieben Sie die Anschlagschiene

36

 entwe-

der hochkant oder flach auf die Aufnahme

53

am Universalanschlag.

– Ziehen Sie die Flügelschraube

34

 wieder an.

Montage auf einer Arbeitsfläche

(siehe Bild G)

f

Zur Gewährleistung einer sicheren Handha-

bung müssen Sie das Elektrowerkzeug vor

dem Gebrauch auf eine ebene und stabile

Arbeitsfläche (z.B. Werkbank) montieren.

– Befestigen Sie das Elektrowerkzeug mit einer

geeigneten Schraubverbindung auf der Ar-

beitsfläche. Dazu dienen die Bohrungen

9

.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem An-

strich, einigen Holzarten, Mineralien und Metall

können gesundheitsschädlich sein. Berühren

oder Einatmen der Stäube können allergische

Reaktionen und/oder Atemwegserkrankungen

des Benutzers oder in der Nähe befindlicher

Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchen-

staub gelten als krebserzeugend, besonders in

Verbindung mit Zusatzstoffen zur Holzbehand-

lung (Chromat, Holzschutzmittel). Asbesthalti-

ges Material darf nur von Fachleuten bearbeitet

werden.

– Benutzen Sie immer eine Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeits-

platzes.

– Es wird empfohlen, eine Atemschutzmaske

mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften

für die zu bearbeitenden Materialien.

Die Staub-/Späneabsaugung kann durch Staub,

Späne oder durch Bruchstücke des Werkstücks

blockiert werden.

– Schalten Sie das Elektrowerkzeug aus und

ziehen den Netzstecker aus der Steckdose.

– Warten Sie bis das Sägeblatt komplett zum

Stillstand gekommen ist.

– Ermitteln Sie die Ursache der Blockade und

beheben Sie diese.

Reinigen der unteren Sägeblattabdeckung

(siehe Bild I)

Zum Entfernen von Bruchstücken des Werk-

stücks und großen Spänen können Sie eine Rei-

nigungsklappe

55

 in der unteren Sägeblattab-

deckung

54

 öffnen.

– Schalten Sie das Elektrowerkzeug aus und

ziehen den Netzstecker aus der Steckdose.

– Warten Sie bis das Sägeblatt komplett zum

Stillstand gekommen ist.

– Entfernen Sie die Tischerweiterung

27

 und

den Universalanschlag

1

.

– Kippen Sie das Elektrowerkzeug auf die Sei-

te.

– Entfernen Sie die Bodenplatte

39

.

OBJ_BUCH-1259-002.book  Page 26  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

27

Bosch Power Tools

1 609 929 W71 | (30.3.11)

– Öffnen Sie die Reinigungsklappe

55

 der unte-

ren Sägeblattabdeckung

54

 und entfernen

Sie Bruchstücke des Werkstücks und Späne.

– Schließen Sie die Reinigungsklappe und

schrauben Sie die Bodenplatte wieder an.

– Bringen Sie das Elektrowerkzeug in Arbeits-

position und montieren Sie wieder alle An-

bauteile.

Fremdabsaugung (siehe Bild H)

– Schließen Sie einen Staubsaugerschlauch an

den Spanauswurf

10

an.

Der Staubsauger muss für den zu bearbeitenden

Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders

gesundheitsgefährdenden, krebserzeugenden

oder trockenen Stäuben einen Spezialsauger.

Sägeblatt wechseln

(siehe Bilder J1

–

J4)

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

f

Tragen Sie bei der Montage des Sägeblattes

Schutzhandschuhe.

Bei Berührung des Säge-

blattes besteht Verletzungsgefahr.

Wählen Sie für das Material, das Sie bearbeiten

wollen, das geeignete Sägeblatt.

Verwenden Sie nur Sägeblätter, deren maximal

zulässige Geschwindigkeit höher ist als die Leer-

laufdrehzahl Ihres Elektrowerkzeugs.

Verwenden Sie nur Sägeblätter, die den in die-

ser Betriebsanleitung angegebenen Kenndaten

entsprechen und nach EN 847-1 geprüft und

entsprechend gekennzeichnet sind.

Sägeblatt ausbauen

– Entfernen Sie die Schutzhaube

3

 und die La-

sereinheit

41

 vom Spaltkeil

4

.

– Lösen Sie die Schrauben der Einlegeplatte

5

mit dem Innensechskantschlüssel

13

 und he-

ben Sie die Einlegeplatte aus dem Sägetisch.

– Drehen Sie die Kurbel

18

 im Uhrzeigersinn

bis zum Anschlag, so dass sich das Sägeblatt

28

 in der höchstmöglichen Position über

dem Sägetisch befindet.

– Stellen Sie einen vertikalen Gehrungswinkel

des Sägeblatts von 45° ein. (siehe „Vertikale

Gehrungswinkel einstellen“, Seite 28)

– Drehen Sie die Innensechskantschraube

57

mit dem mitgelieferten Innensechskant-

schlüssel

13

und drücken Sie gleichzeitig die

Spindelarretierung

56

 bis diese einrastet.

– Halten Sie die Spindelarretierung

56

 ge-

drückt und drehen Sie die Schraube

57

 ge-

gen den Uhrzeigersinn heraus.

– Nehmen Sie den äußeren Spannflansch

58

ab.

– Entnehmen Sie das Sägeblatt

28

.

Sägeblatt einbauen

Falls erforderlich, reinigen Sie vor dem Einbau

alle zu montierenden Teile.

– Setzen Sie das neue Sägeblatt auf den inne-

ren Spannflansch

59

.

Hinweis:

Verwenden Sie keine zu kleinen Säge-

blätter. Der Spalt zwischen Sägeblatt und Spalt-

keil darf maximal 5 mm betragen.

f

Beachten Sie beim Einbau, dass die Schnei-

derichtung der Zähne (Pfeilrichtung auf

dem Sägeblatt) mit der Pfeilrichtung auf

der Schutzhaube und der unteren Säge-

blattabdeckung übereinstimmt!

– Setzen Sie den äußeren Spannflansch

58

 und

die Schraube

57

 auf.

Drücken Sie die Spindelarretierung

56

 bis

diese einrastet und ziehen Sie die Schraube

im Uhrzeigersinn fest.

– Befestigen Sie die Einlegeplatte

5

 im Säge-

tisch wieder.

– Montieren Sie die Lasereinheit

41

 und die

Schutzhaube

3

 wieder an den Spaltkeil

4

.

(siehe „Lasereinheit und Schutzhaube

montieren“, Seite 24)

– Prüfen Sie, ob die Schnittlinie des Sägeblatts

durch den Laserstrahl korrekt angezeigt wird

(siehe „Laser justieren“, Seite 25).

Der Laserstrahl kann sich durch die Montage

der Lasereinheit

41

 und der Schutzhaube

3

verstellen.

OBJ_BUCH-1259-002.book  Page 27  Wednesday, March 30, 2011  11:02 AM

28

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Betrieb

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

Transport- und Arbeitsstellung des

Sägeblatts

Transportstellung

– Drehen Sie die Kurbel

18

 gegen den Uhrzei-

gersinn, bis die Schutzhaube

3

 auf dem Säge-

tisch

7

 aufliegt.

Arbeitsstellung

– Drehen Sie die Kurbel

18

 im Uhrzeigersinn,

bis sich die Zähne des Sägeblatts

28

 über

dem Werkstück befinden.

Sägetisch vergrößern

Lange Werkstücke müssen am freien Ende un-

terlegt oder abgestützt werden.

Die Tischerweiterung

27

 dient der Verbreiterung

oder der Verlängerung des Sägetisches

7

. Sie

kann dementsprechend sowohl links als auch

rechts oder hinten an den Sägetisch montiert

werden. (siehe „Tischerweiterung montieren“,

Seite 25)

Zusätzlich können Sie das Werkstück z.B. mit

Hilfe der Rollenauflage PTA 1000 von Bosch am

freien Ende unterlegen und abstützen

(siehe Bild K). Die Rollen sorgen dabei für eine

entsprechende Beweglichkeit des Werkstücks.

Horizontale Gehrungswinkel einstellen

(Universalanschlag)

Der horizontale Gehrungswinkel kann in einem

Bereich von 90° (linksseitig) bis 90° (rechtssei-

tig) eingestellt werden.

Horizontale Standard-Gehrungswinkel

einstellen (siehe Bild L1)

Zum schnellen und präzisen Einstellen von oft

verwendeten Gehrungswinkeln rastet der Uni-

versalanschlag bei folgenden Standardwinkeln

ein:

±

90°/

±

75°/

±

67,5°/

±

60°/

±

45°/

±

30°/

±

22,5°/

±

15°/ 0°

– Lösen Sie die Flügelschraube

33

, falls diese

angezogen ist.

– Drehen Sie den Winkelanschlag

35

 bis der

gewünschte Gehrungswinkel einrastet.

– Ziehen Sie die Flügelschraube

33

 wieder an.

Beliebige horizontale Gehrungswinkel

einstellen (siehe Bild L2)

– Lösen Sie die Flügelschraube

33

, falls diese

angezogen ist.

– Drücken Sie den Hebel

32

 in Pfeilrichtung

nach vorne und drehen Sie den Winkelan-

schlag

35

, bis die Markierung auf der Füh-

rungsschiene

31

 den gewünschten Geh-

rungswinkel an der Skala anzeigt.

– Ziehen Sie die Flügelschraube

33

 wieder an.

Vertikale Gehrungswinkel einstellen

(Sägeblatt)

Gehrungswinkelbereich 0° bis 45° einstellen

Der vertikale Gehrungswinkel kann standardmä-

ßig in einem Bereich von 0° bis 45° beliebig ein-

gestellt werden.

– Lösen Sie den Arretierknauf

22

 leicht gegen

den Uhrzeigersinn.

– Stellen Sie den Standard-Gehrungswinkelbe-

reich ein (Hebel

26

 nach links schieben).

– Drehen Sie am Drehknauf

20

 bis der Winkel-

anzeiger

21

 den gewünschten Gehrungswin-

kel auf der Skala

19

 anzeigt.

– Ziehen Sie den Arretierknauf

22

 wieder fest.

Erweiterten Gehrungswinkelbereich –1,5° bis

+46,5° einstellen

Den zusätzlichen vertikalen Gehrungswinkelbe-

reich von

±

1,5° können Sie für das Sägen von

Hinterschnitten einstellen. Dies dient der Ver-

meidung von Spaltbildung beim Zusammenfü-

gen von auf Gehrung geschnittenen Werkstü-

cken.

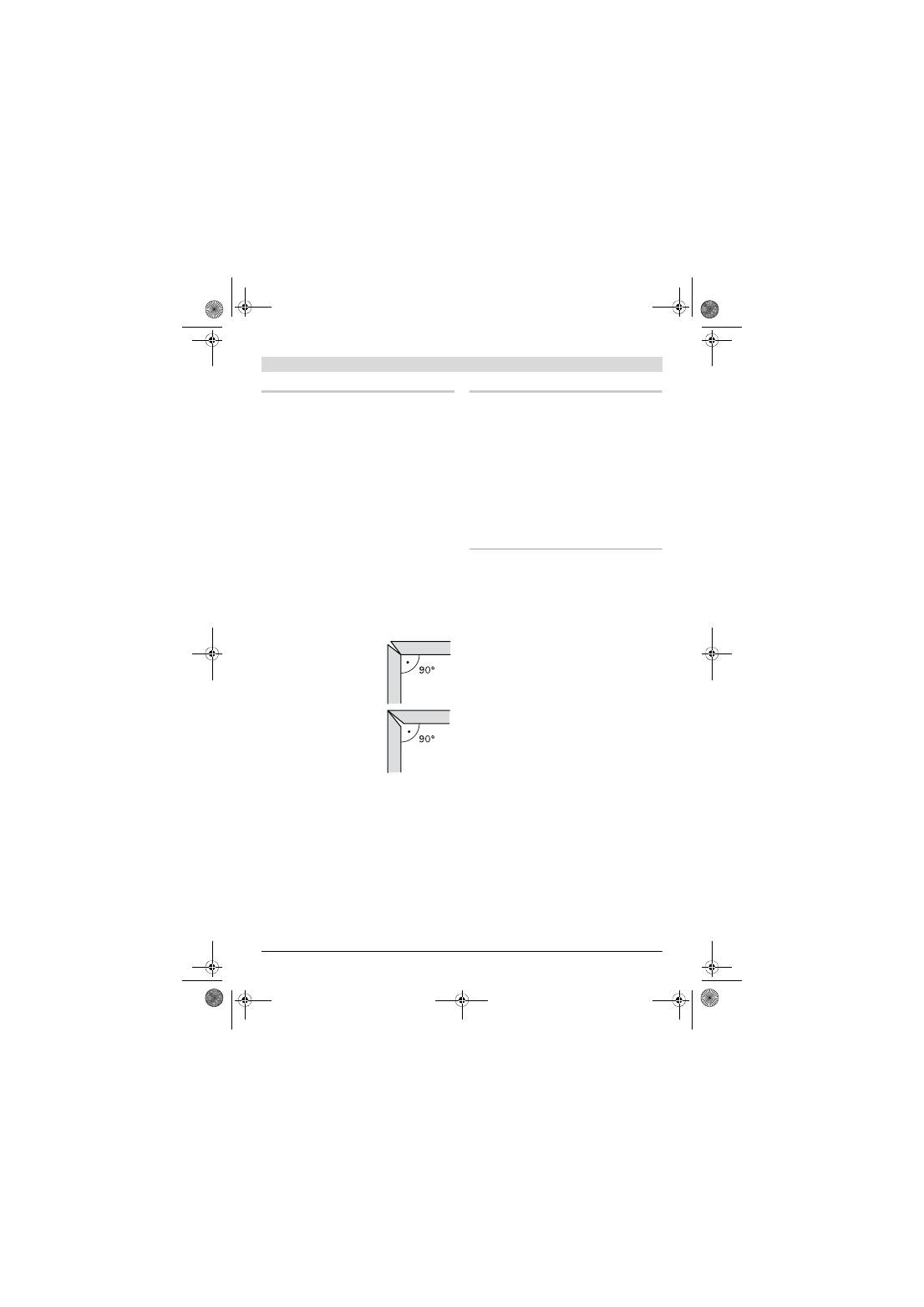

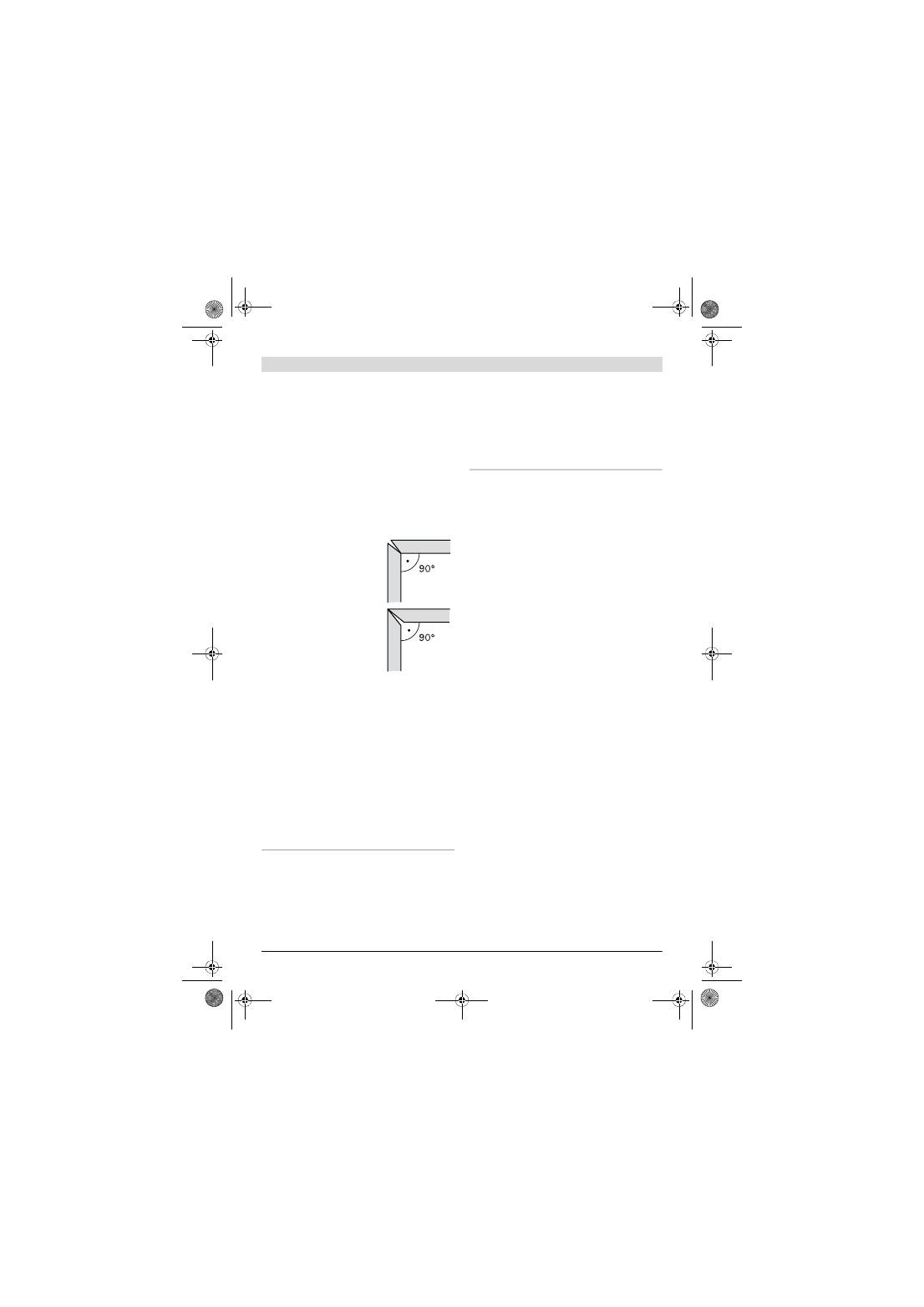

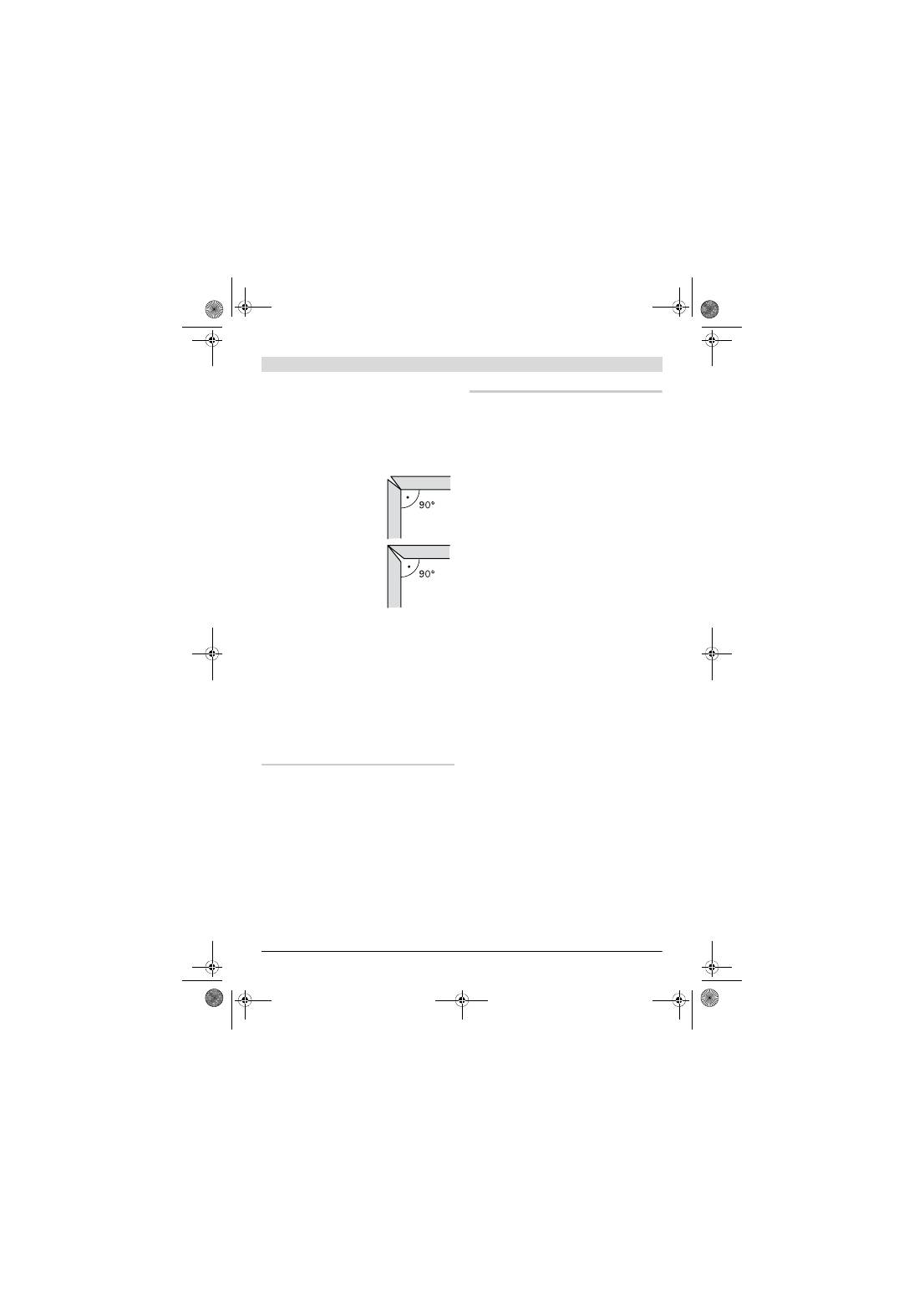

auf Gehrung geschnittene

Werkstücke ohne Hinter-

schnitt

OBJ_BUCH-1259-002.book  Page 28  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

29

Bosch Power Tools

1 609 929 W71 | (30.3.11)

– Lösen Sie den Arretierknauf

22

 leicht gegen

den Uhrzeigersinn.

– Drehen Sie den Drehknauf

20

 leicht gegen

den Uhrzeigersinn von der 0°-Position weg.

– Stellen Sie den erweiterten Gehrungswinkel-

bereich ein (Hebel

26

 nach rechts schieben).

– Drehen Sie am Drehknauf

20

 bis der Winkel-

anzeiger

21

 den gewünschten Gehrungswin-

kel auf der Skala

19

 anzeigt.

– Ziehen Sie den Arretierknauf

22

 wieder fest.

Schnittlinie kennzeichnen

(siehe Bild M)

Ein Laserstrahl zeigt Ihnen die Schnittlinie des

Sägeblatts an. Dadurch können Sie das Werk-

stück und die Anschlagschiene

36

 zum Sägen

exakt positionieren.

Prüfen Sie vor dem Sägen, ob die Schnittlinie

noch korrekt angezeigt wird (siehe „Laser justie-

ren“, Seite 25). Der Laserstrahl kann sich z.B.

durch die Vibrationen bei intensivem Gebrauch

verstellen.

– Schalten Sie den Laserstrahl mit dem Schal-

ter

44

 ein.

– Richten Sie Ihre Markierung auf dem Werk-

stück entlang des Laserstrahls aus.

Universalanschlag einstellen

f

Bei allen Schnitten müssen Sie zuerst si-

cherstellen, dass das Sägeblatt zu keiner

Zeit die Anschläge (Führungsschiene 31

oder Anschlagschiene 36 des Universalan-

schlags) oder sonstige Geräteteile berüh-

ren kann.

Der Universalanschlag

1

 kann je nach Betriebs-

art unterschiedlich eingesetzt werden:

– als Quer- und Winkelanschlag beim Betrieb

als Unterflursäge,

– als Parallelanschlag beim Betrieb als Tisch-

kreissäge.

Universalanschlag als Quer- oder Winkel-

anschlag verwenden (siehe Bild N1)

– Montieren Sie den Universalanschlag

1

 links

oder rechts an den Sägetisch

7

 oder an die

Tischerweiterung

27

. (siehe „Universalan-

schlag montieren“, Seite 26)

Hinweis:

Beim Sägen von vertikalen Geh-

rungswinkeln sollte der Universalanschlag

rechts vom Sägeblatt

 montiert werden.

– Montieren Sie die Anschlagschiene

36

 je

nach Werkstückgröße und je nach eingestell-

tem vertikalen Gehrungswinkel

hochkant

oder flach

 an den Universalanschlag

1

. (sie-

he „Anschlagschiene an Universalanschlag

montieren“, Seite 26)

– Stellen Sie den gewünschten horizontalen

Gehrungswinkel ein. (siehe „Horizontale

Gehrungswinkel einstellen“, Seite 28)

– Überprüfen Sie, ob die Anschlagschiene

36

außerhalb des Schnittbereichs ist.

Lösen Sie bei Bedarf die Flügelschraube

34

,

verschieben Sie die Anschlagschiene

36

 und

ziehen Sie die Flügelschraube

34

 wieder an.

Hinweis:

Um ein Verkanten oder Verrutschen

des Werkstücks zu vermeiden, darf der Ab-

stand zwischen Sägeblatt

28

 und Anschlag-

schiene

36

maximal 15 mm

 betragen.

Universalanschlag als Parallelanschlag ver-

wenden (siehe Bild N2)

– Montieren Sie den Universalanschlag

1

 links

oder rechts an den Sägetisch

7

 oder an die

Tischerweiterung

27

. (siehe „Universalan-

schlag montieren“, Seite 26)

Hinweis:

Beim Sägen von vertikalen Geh-

rungswinkeln sollte der Universalanschlag

rechts vom Sägeblatt

 montiert werden.

– Montieren Sie die Anschlagschiene

36

 je

nach Werkstückgröße und je nach eingestell-

tem vertikalen Gehrungswinkel

hochkant

oder flach

 an den Universalanschlag

1

. (sie-

he „Anschlagschiene an Universalanschlag

montieren“, Seite 26)

Hinweis:

Beim Sägen können Werkstücke

zwischen Universalanschlag und Sägeblatt

eingeklemmt, vom aufsteigenden Sägeblatt

erfasst und weggeschleudert werden.

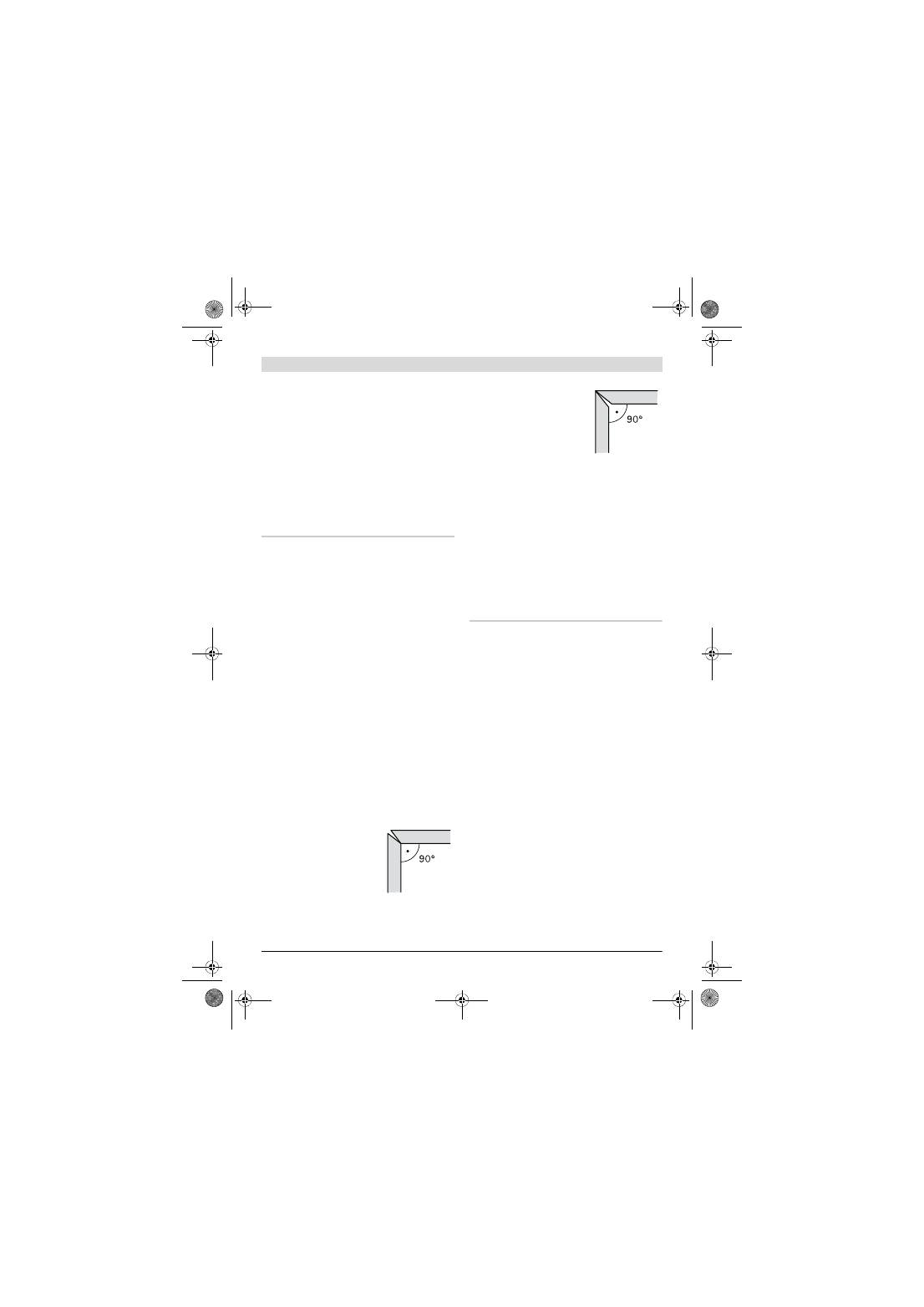

auf Gehrung geschnittene

Werkstücke mit Hinterschnitt

OBJ_BUCH-1259-002.book  Page 29  Wednesday, March 30, 2011  11:02 AM

30

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Stellen Sie deshalb die Anschlagschiene

36

so ein, dass ihr Führungsende im Bereich

zwischen Sägeblattmitte und dem Spaltkeil

endet.

Lösen Sie dazu die Flügelschraube

34

, ver-

schieben Sie die Anschlagschiene und ziehen

Sie anschließend die Flügelschraube wieder

fest.

– Stellen Sie einen horizontalen Gehrungswin-

kel von 0° ein. (siehe „Horizontale Gehrungs-

winkel einstellen“, Seite 28)

– Lösen Sie die Flügelschraube

37

 und ver-

schieben Sie die Führungsschiene

31

 bis zum

gewünschten Abstand.

Die Skala

14

 zeigt den Abstand zwischen

Sägeblatt und Anschlagschiene an.

– Ziehen Sie die Flügelschraube

37

 wieder an.

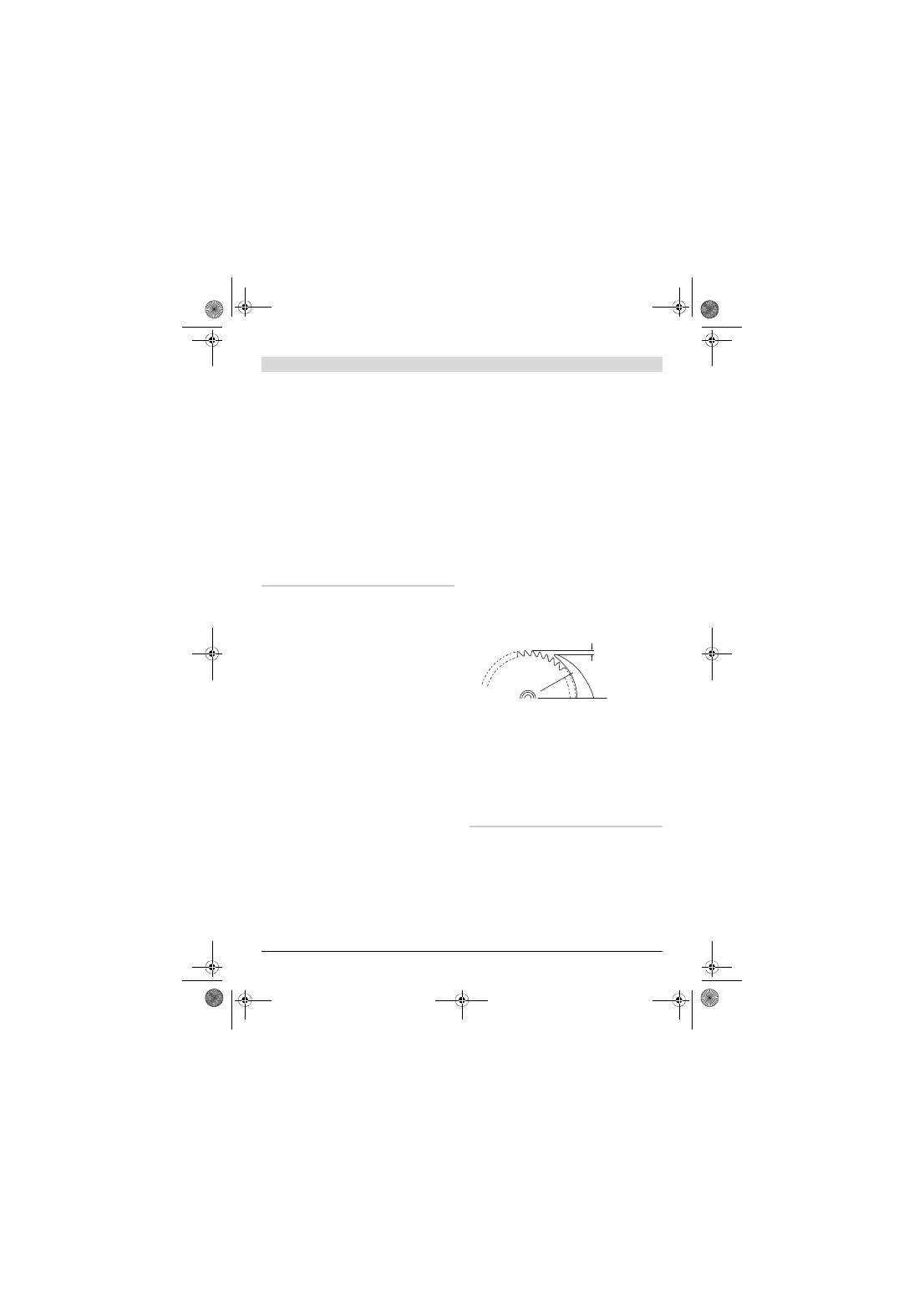

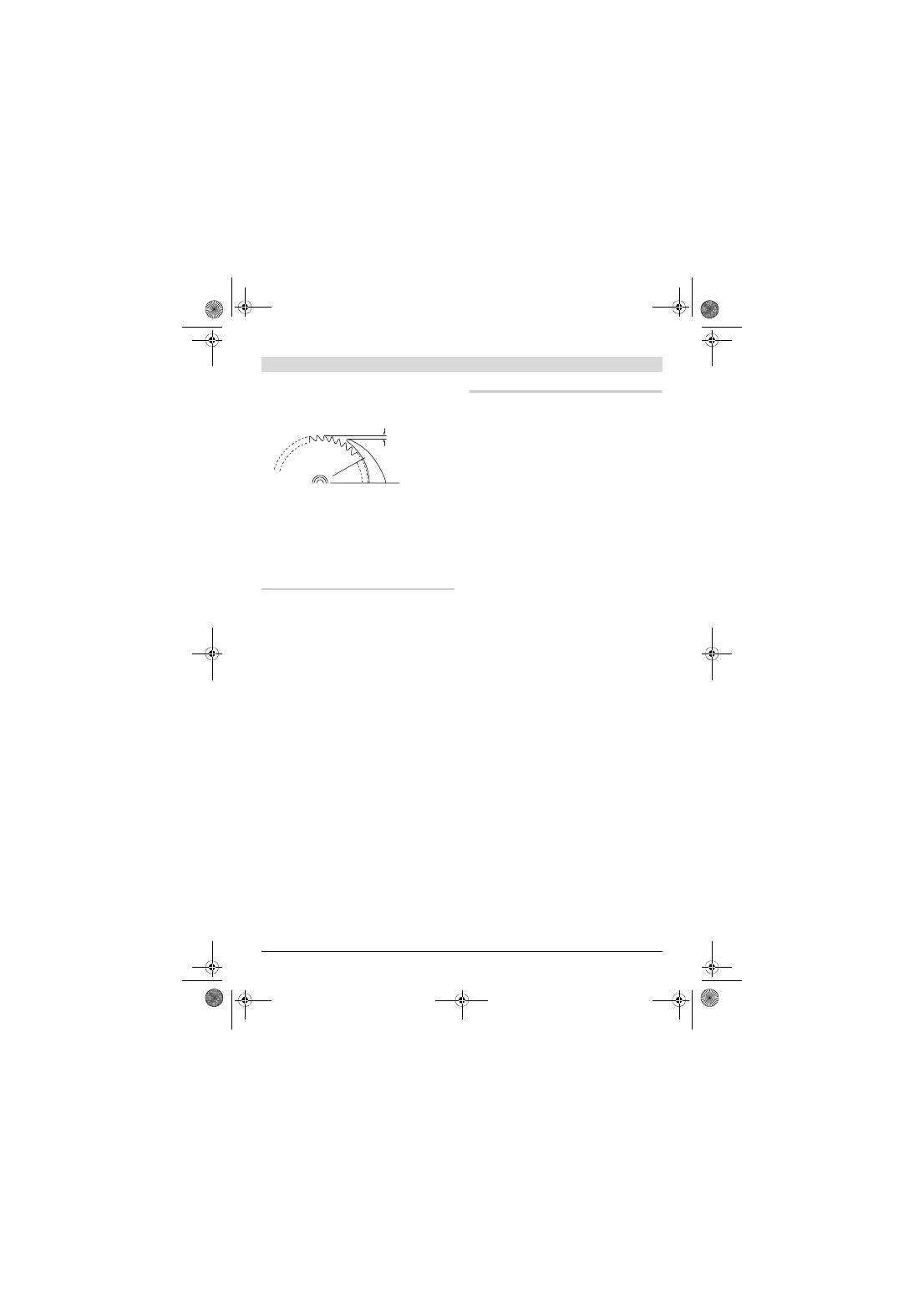

Spaltkeil einstellen

Der Spaltkeil

4

 verhindert, dass das Sägeblatt

28

 in der Schnittfuge eingeklemmt wird. Es be-

steht sonst die Gefahr eines Rückschlags, wenn

sich das Sägeblatt im Werkstück verhakt.

Achten Sie daher immer darauf, dass der Spalt-

keil korrekt eingestellt ist:

– Der radiale Spalt zwischen Sägeblatt und

Spaltkeil darf maximal 5 mm betragen.

– Die Dicke des Spaltkeils muss kleiner als die

Schnittbreite und größer als die Stammblatt-

dicke sein.

– Der Spaltkeil muss immer in einer Linie mit

dem Sägeblatt sein.

– Für normale Trennschnitte muss der Spalt-

keil immer in der höchstmöglichen Position

sein.

Das Elektrowerkzeug wird mit einem korrekt

eingestellten Spaltkeil ausgeliefert.

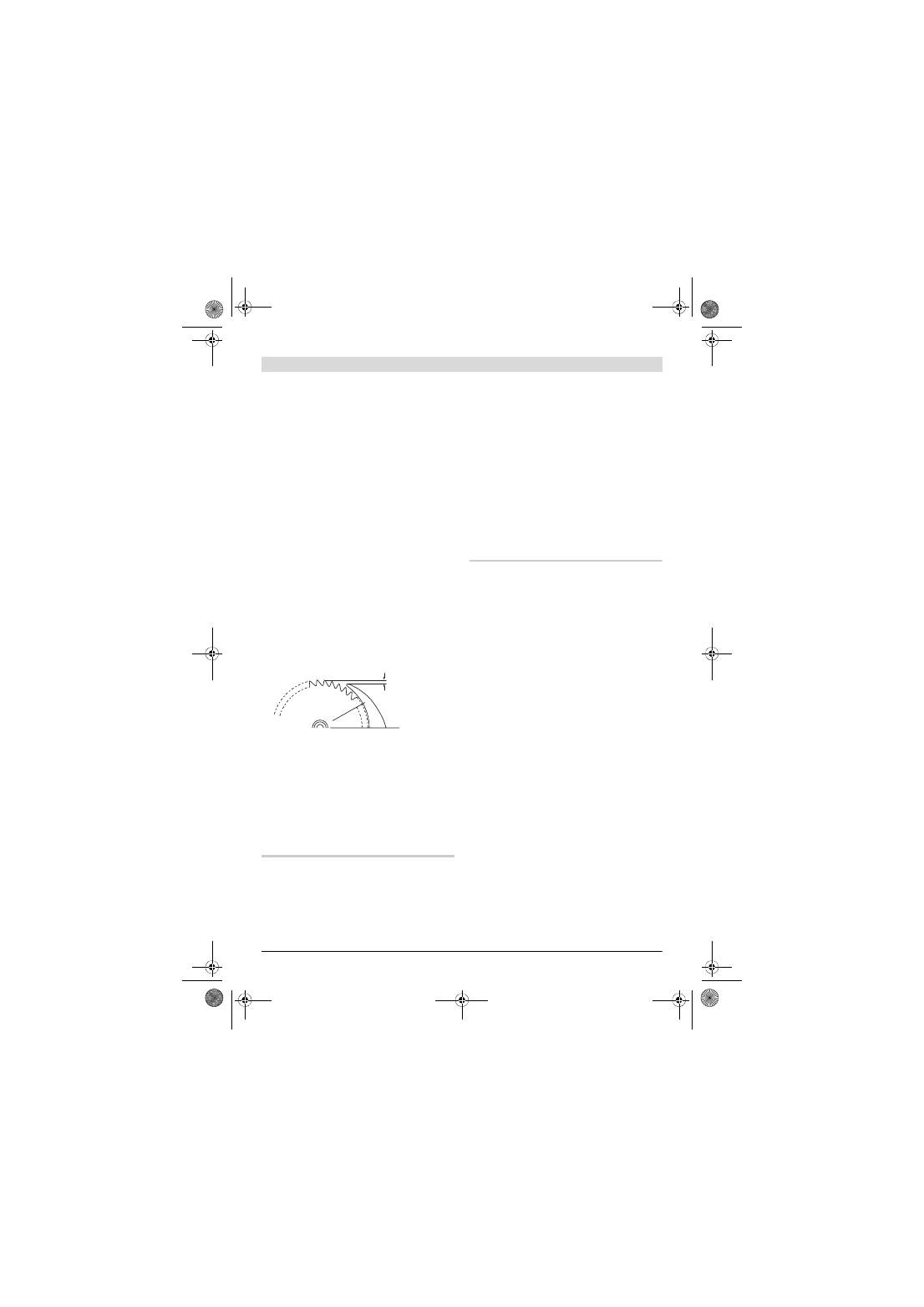

Höhe des Spaltkeils einstellen

(siehe Bilder O1–O2)

Zum Sägen von Nuten müssen Sie die Höhe des

Spaltkeils einstellen.

f

Verwenden Sie das Elektrowerkzeug zum

Nuten oder Falzen nur mit einer entspre-

chend geeigneten Schutzvorrichtung (z.B.

Tunnelschutzhaube).

– Entfernen Sie die Schutzhaube

3

 und die La-

sereinheit

41

 vom Spaltkeil

4

.

– Lösen Sie die Schrauben der Einlegeplatte

5

mit dem Innensechskantschlüssel

13

 und he-

ben Sie die Einlegeplatte aus dem Sägetisch.

– Drehen Sie die Kurbel

18

 im Uhrzeigersinn

bis zum Anschlag, so dass sich das Sägeblatt

28

 in der höchstmöglichen Position über

dem Sägetisch befindet.

Stellen Sie einen vertikalen Gehrungswinkel

des Sägeblatts von 45° ein. (siehe „Vertikale

Gehrungswinkel einstellen“, Seite 28)

– Lösen Sie die Schrauben

60

 mit dem In-

nensechskantschlüssel

13

, bis sich der Spalt-

keil

4

 verschieben lässt.

– Stellen Sie einen vertikalen Gehrungswinkel

des Sägeblatts von 0° ein.

Drehen Sie die Kurbel

18

 gegen den Uhrzei-

gersinn, bis sich die Zähne des Sägeblatts

28

in der gewünschten Höhe (= Nuttiefe) über

dem Sägetisch

7

 befinden.

– Schieben Sie den Spaltkeil

4

 soweit nach un-

ten, bis der Spaltkeil nicht mehr als 5 mm un-

ter den oberen Sägezähnen steht.

– Drehen Sie die Kurbel

18

 im Uhrzeigersinn

bis zum Anschlag, so dass sich das Sägeblatt

28

 in der höchstmöglichen Position über

dem Sägetisch befindet.

Stellen Sie einen vertikalen Gehrungswinkel

des Sägeblatts von 45° ein.

– Ziehen Sie die Schrauben

60

 des Spaltkeils

wieder fest an.

– Befestigen Sie die Einlegeplatte

5

 im Säge-

tisch wieder.

Inbetriebnahme

f

Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Anga-

ben auf dem Typenschild des Elektrowerk-

zeuges übereinstimmen. Mit 230 V

gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

5 mm max.

5 mm max.

OBJ_BUCH-1259-002.book  Page 30  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

31

Bosch Power Tools

1 609 929 W71 | (30.3.11)

Ein-/Ausschalten

–

Zum Einschalten

 drücken Sie auf die grüne

Ein-Taste

16

.

–

Zum Ausschalten

 drücken Sie auf die rote

Aus-Taste

17

.

Stromausfall

Der Ein-Aus-Schalter ist ein sogenannter Null-

spannungsschalter, der ein Wiederanlaufen des

Elektrowerkzeugs nach Stromausfall (z.B. Zie-

hen des Netzsteckers während des Betriebs)

verhindert.

Um das Elektrowerkzeug danach wieder in Be-

trieb zu nehmen, müssen Sie erneut die grüne

Ein-Taste

16

 drücken.

Arbeitshinweise

Allgemeine Sägehinweise

f

Bei allen Schnitten müssen Sie zuerst si-

cherstellen, dass das Sägeblatt zu keiner

Zeit die Anschläge (Führungsschiene 31

oder Anschlagschiene 36 des Universalan-

schlags) oder sonstige Geräteteile berüh-

ren kann.

f

Verwenden Sie das Elektrowerkzeug zum

Nuten oder Falzen nur mit einer entspre-

chend geeigneten Schutzvorrichtung (z.B.

Tunnelschutzhaube).

f

Verwenden Sie das Elektrowerkzeug nicht

zum Schlitzen (im Werkstück beendete

Nut).

Schützen Sie das Sägeblatt vor Schlag und

Stoß. Setzen Sie das Sägeblatt keinem seitli-

chen Druck aus.

Der Spaltkeil muss mit dem Sägeblatt fluchten,

um ein Verklemmen des Werkstücks zu vermei-

den.

Bearbeiten Sie keine verzogenen Werkstücke.

Das Werkstück muss immer eine gerade Kante

zum Anlegen an den Universalanschlag haben.

Bewahren Sie den Schiebestock immer am Elek-

trowerkzeug auf.

Position des Bedieners (siehe Bild P)

f

Stellen Sie sich nicht in einer Linie mit dem

Sägeblatt vor das Elektrowerkzeug, son-

dern immer seitlich versetzt vom Sägeblatt.

Damit ist Ihr Körper vor einem möglichen

Rückschlag geschützt.

– Halten Sie Hände, Finger und Arme vom ro-

tierenden Sägeblatt fern.

Beachten Sie dabei folgende Hinweise:

– Verwenden Sie für schmale Werkstücke und

beim Sägen von vertikalen Gehrungswinkeln

immer den mitgelieferten Schiebestock

12

und den Universalanschlag

1

.

– Betrieb als Unterflursäge:

Halten Sie das Werkstück fest und drücken

Sie es fest gegen die Anschlagschiene.

– Betrieb als Tischkreissäge:

Halten Sie das Werkstück sicher mit beiden

Händen und drücken Sie es fest auf den Sä-

getisch.

Maximale Werkstückmaße

Betrieb als Unterflursäge

Betrieb als Tischkreissäge

Sägen

Betrieb als Unterflursäge

Beim Sägen mit Zugfunktion ziehen Sie das

Sägeblatt von hinten nach vorne durch das fest-

gehaltene Werkstück.

Diese Betriebsart ist geeignet für:

– präzise Schnitte

– Trennschnitte

Werkstückhöhe

max. Schnittlänge

20 mm

212 mm

40 mm

199 mm

60 mm

168 mm

vertikaler Geh-

rungswinkel

max. Werkstückhöhe

0°

62 mm

45°

36 mm

OBJ_BUCH-1259-002.book  Page 31  Wednesday, March 30, 2011  11:02 AM

32

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Umrüsten auf Unterflursäge

Beim Betrieb als Unterflursäge muss das Säge-

blatt über die gesamte Schnittlänge frei laufen

können.

– Schieben Sie den Hebel

25

 zum Lösen des

Sägeblatts nach links.

Sägen mit Zugfunktion (siehe Bild Q)

– Stellen Sie am Universalanschlag

1

 den ge-

wünschten horizontalen Gehrungswinkel ein.

(siehe „Horizontale Gehrungswinkel einstel-

len“, Seite 28)

Hinweis:

Um ein Verkanten oder Verrutschen

des Werkstücks zu vermeiden, darf der Ab-

stand zwischen Sägeblatt

28

 und Anschlag-

schiene

36

maximal 15 mm

 betragen.

– Stellen Sie den gewünschten vertikalen Geh-

rungswinkel ein. (siehe „Vertikale Gehrungs-

winkel einstellen“, Seite 28)

– Legen Sie das Werkstück auf den Sägetisch

vor die Schutzhaube

3

.

– Richten Sie Ihre Markierung auf dem Werk-

stück entlang des Laserstrahls aus. (siehe

„Schnittlinie kennzeichnen“, Seite 29)

– Heben oder senken Sie das Sägeblatt durch

die Kurbel

18

 soweit an oder ab, dass die

oberen Sägezähne ca. 5 mm über der Ober-

fläche des Werkstücks stehen.

– Stellen Sie die Schutzhaube entsprechend

der Höhe des Werkstücks ein.

Die Schutzhaube muss beim Sägen immer

locker auf dem Werkstück aufliegen.

– Halten Sie das Werkstück fest und drücken

Sie es fest gegen die Anschlagschiene.

– Schalten Sie das Elektrowerkzeug ein.

– Ziehen Sie die Entriegelung

24

 und ziehen

Sie die Zugstange

23

 gleichmäßig nach vorne

durch das Werkstück.

– Lassen Sie die Zugstange los.

Das Sägeblatt läuft in die Ausgangsposition

zurück.

– Schalten Sie das Elektrowerkzeug aus und

warten Sie bis das Sägeblatt komplett zum

Stillstand gekommen ist.

Sägen

Betrieb als Tischkreissäge

Beim Tischkreissägen schieben Sie das Werk-

stück gegen das feststehende Sägeblatt nach

hinten.

Diese Betriebsart ist geeignet für:

– Längsschnitte

– Schnittlängen über 212 mm

Umrüsten auf Tischkreissäge (siehe Bild R)

Beim Betrieb als Tischkreissäge muss das Säge-

blatt in der Mitte des Sägetisches arretiert wer-

den.

– Ziehen Sie die Entriegelung

24

 und die Zug-

stange

23

 nach vorne und schieben Sie

gleichzeitig den Hebel

25

 zum Arretieren des

Sägeblatts nach rechts bis das Sägeblatt ein-

rastet.

Sägen

– Stellen Sie den gewünschten vertikalen Geh-

rungswinkel ein. (siehe „Vertikale Gehrungs-

winkel einstellen“, Seite 28)

– Stellen Sie einen horizontalen Gehrungswin-

kel von 0° ein. (siehe „Horizontale Gehrungs-

winkel einstellen“, Seite 28)

– Montieren Sie die Anschlagschiene

36

 je

nach Werkstückgröße und je nach eingestell-

tem vertikalen Gehrungswinkel

hochkant

oder flach

 an den Universalanschlag

1

. (sie-

he „Anschlagschiene an Universalanschlag

montieren“, Seite 26)

Hinweis:

Beim Sägen können Werkstücke

zwischen Universalanschlag und Sägeblatt

eingeklemmt, vom aufsteigenden Sägeblatt

erfasst und weggeschleudert werden.

Stellen Sie deshalb die Anschlagschiene

36

so ein, dass ihr Führungsende im Bereich

zwischen Sägeblattmitte und dem Spaltkeil

endet.

Lösen Sie dazu die Flügelschraube

34

, ver-

schieben Sie die Anschlagschiene und ziehen

Sie anschließend die Flügelschraube wieder

fest.

– Legen Sie das Werkstück auf den Sägetisch

vor die Schutzhaube

3

.

OBJ_BUCH-1259-002.book  Page 32  Wednesday, March 30, 2011  11:02 AM

 Deutsch |

33

Bosch Power Tools

1 609 929 W71 | (30.3.11)

– Richten Sie Ihre Markierung auf dem Werk-

stück entlang des Laserstrahls aus. (siehe

„Schnittlinie kennzeichnen“, Seite 29)

– Heben oder senken Sie das Sägeblatt durch

die Kurbel

18

 soweit an oder ab, dass die

oberen Sägezähne ca. 5 mm über der Ober-

fläche des Werkstücks stehen.

– Stellen Sie die Schutzhaube entsprechend

der Höhe des Werkstücks ein.

Die Schutzhaube muss beim Sägen immer

locker auf dem Werkstück aufliegen.

– Schalten Sie das Elektrowerkzeug ein.

– Sägen Sie das Werkstück mit gleichmäßigem

Vorschub durch.

– Schalten Sie das Elektrowerkzeug aus und

warten Sie bis das Sägeblatt komplett zum

Stillstand gekommen ist.

Aufbewahrung und Transport

Elektrowerkzeug aufbewahren

– Bringen Sie das Elektrowerkzeug in Trans-

portstellung. (siehe „Transportstellung“,

Seite 28)

– Schieben Sie den Schiebestock

12

 in das da-

für vorgesehene Schiebestockdepot

11

.

– Legen Sie unbenutzte Sägeblätter zum

Transport wenn möglich in einen geschlosse-

nen Behälter.

– Wickeln Sie das Netzkabel um die Kabelhal-

ter

29

.

Elektrowerkzeug tragen

f

Tragen Sie das Elektrowerkzeug immer zu

zweit, um Rückenverletzungen zu vermei-

den.

f

Verwenden Sie beim Transportieren des

Elektrowerkzeugs nur die Transportvorrich-

tungen und niemals die Schutzvorrichtun-

gen, die Tischerweiterung 27 oder die Füh-

rungen 8.

– Greifen Sie zum Anheben oder Transportie-

ren in die Griffmulden

6

.

Wartung und Service

Wartung und Reinigung

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfal-

len, ist die Reparatur von einer autorisierten

Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil-

bestellungen bitte unbedingt die 10-stellige

Sachnummer laut Typenschild des Elektrowerk-

zeuges an.

Reinigung

Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu ar-

beiten.

Entfernen Sie nach jedem Arbeitsgang Staub

und Späne durch Ausblasen mit Druckluft oder

mit einem Pinsel.

Maßnahmen zur Geräuschreduzierung

Maßnahmen durch den Hersteller:

– Sanftanlauf

– Auslieferung mit einem speziell zur Ge-

räuschreduzierung entwickelten Sägeblatt

Maßnahmen durch den Anwender:

– Vibrationsarme Montage auf einer stabilen

Arbeitsfläche

– Einsatz von Sägeblättern mit geräuschredu-

zierenden Funktionen

– Regelmäßige Reinigung von Sägeblatt und

Elektrowerkzeug

Zubehör

Sägeblatt 190 x 30 mm,

36 Zähne  . . . . . . . . . . . . . . . . . . 2 608 640 616

OBJ_BUCH-1259-002.book  Page 33  Wednesday, March 30, 2011  11:02 AM

34

 | Deutsch

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie zu

Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen ger-

ne bei Fragen zu Kauf, Anwendung und Einstel-

lung von Produkten und Zubehören.

www.bosch-do-it.de,

 das Internetportal für

Heimwerker und Gartenfreunde.

www.dha.de,

 das komplette Service-Angebot

der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min

aus Mobilfunknetzen)

E-Mail: Servicezentrum.Elektrowerkzeu-

ge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min

aus Mobilfunknetzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeu-

ge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Haus-

müll!

Nur für EU-Länder:

Gemäß der Europäischen Richtli-

nie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt ge-

sammelt und einer umweltgerechten Wiederver-

wertung zugeführt werden.

Änderungen vorbehalten.

OBJ_BUCH-1259-002.book  Page 34  Wednesday, March 30, 2011  11:02 AM

 English |

35

Bosch Power Tools

1 609 929 W71 | (30.3.11)

en

Safety Notes

General Power Tool Safety Warnings

When using electric tools basic

safety precautions should al-

ways be followed to reduce the risk of fire, elec-

tric shock and personal injury including the fol-

lowing.

Read all these instructions before attempting

to operate this product and save these instruc-

tions.

The term “power tool” in the warnings refers to

your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust.

Power

tools create sparks which may ignite the

dust or fumes.

c) Keep children and bystanders away

while operating a power tool.

Distrac-

tions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools.

Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia-

tors, ranges and refrigerators.

There is

an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges and moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for out-

door use.

Use of a cord suitable for out-

door use reduces the risk of electric

shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual cur-

rent device (RCD) protected supply.

Use

of an RCD reduces the risk of electric

shock.

3) Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool

while you are tired or under the influ-

ence of drugs, alcohol or medication.

A

moment of inattention while operating

power tools may result in serious person-

al injury.

b) Use personal protective equipment. Al-

ways wear eye protection.

Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protec-

tion used for appropriate conditions will

reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or bat-

tery pack, picking up or carrying the

tool.

Carrying power tools with your fin-

ger on the switch or energising power

tools that have the switch on invites acci-

dents.

d) Remove any adjusting key or wrench be-

fore turning the power tool on.

A wrench

or a key left attached to a rotating part of

the power tool may result in personal inju-

ry.

WARNING

OBJ_BUCH-1259-002.book  Page 35  Wednesday, March 30, 2011  11:02 AM

36

 | English

1 609 929 W71 | (30.3.11)

Bosch Power Tools

e) Do not overreach. Keep proper footing

and balance at all times.

This enables

better control of the power tool in unex-

pected situations.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing

and gloves away from moving parts.

Loose clothes, jewellery or long hair can

be caught in moving parts.

g) If devices are provided for the connec-

tion of dust extraction and collection fa-

cilities, ensure these are connected and

properly used.

Use of dust collection can

reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the cor-

rect power tool for your application.

The

correct power tool will do the job better

and safer at the rate for which it was de-

signed.

b) Do not use the power tool if the switch

does not turn it on and off.

Any power

tool that cannot be controlled with the

switch is dangerous and must be re-

paired.

c) Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any adjust-

ments, changing accessories, or storing

power tools.

Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these in-

structions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,

breakage of parts and any other condi-

tion that may affect the power tool’s op-

eration. If damaged, have the power tool

repaired before use.

Many accidents are

caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Prop-

erly maintained cutting tools with sharp

cutting edges are less likely to bind and

are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these in-

structions, taking into account the work-

ing conditions and the work to be per-

formed.

Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5) Service

a) Have your power tool serviced by a qual-

ified repair person using only identical

replacement parts.

This will ensure that

the safety of the power tool is maintained.

Safety Warnings for Pull Push Saws

f

The power tool is provid-

ed with a warning label

in English (marked with

number 2 in the repre-

sentation of the power

tool on the graphics

page).

f

Never make warning signs on the machine

unrecognisable.

f

Never stand on the power tool.

Serious inju-

ries can occur when the power tool tips over

or when inadvertently coming into contact

with the saw blade.

f

Take care that the blade guard operates

properly and can move freely.

Always adjust

the blade guard in such a manner that it fac-

es loosely against the workpiece when saw-

ing. Never clamp the blade guard when it is

open.

f

Keep hands away from the cutting area

while the machine is running.

Danger of in-

jury when coming in contact with the saw

blade.

f

Never reach behind the saw blade in order

to hold the workpiece, remove saw

dust/wood chips or for any other reason.

The clearance of your hand to the rotating

saw blade is too small.

Laser radiation

Do not view directly

with optical instruments

Class 1M laser product

EN 60825-1:07

<0.39mW, 650 nm

OBJ_BUCH-1259-002.book  Page 36  Wednesday, March 30, 2011  11:02 AM

 English |

37

Bosch Power Tools

1 609 929 W71 | (30.3.11)

f

Operation as a pull push saw:

f

Guide the saw blade against the work-

piece only when the machine is switched

on.

Otherwise there is damage of kickback,

when the saw blade becomes wedged in the

workpiece.

f

Secure the workpiece.

A workpiece

clamped with clamping devices or in a vice is

held more secure than by hand.

f

Operation as a table saw:

Guide the workpiece only against the run-

ning saw blade.

Otherwise, there is danger

of kickback when the saw blade becomes

wedged in the workpiece.

f

Keep handles dry, clean, and free from oil

and grease.

Greasy, oily handles are slippery

causing loss of control.

f

Operate the power tool only when the work

area to the workpiece is clear of any adjust-

ing tools, wood chips, etc.

Small pieces of

wood or other objects that come in contact

with the rotating saw blade can strike the op-

erator with high speed.

f

Use the machine only for cutting the mate-

rials listed under Intended Use.

Otherwise,

the machine can be subject to overload.

f

Only saw one workpiece at a time.

Work-

pieces placed on top or aside of each other

can cause the saw blade to jam or the work-

pieces to move against each other while saw-

ing.

f

Always use the universal guide.

This im-

proves the cutting accuracy and reduces the

possibility that the saw blade becomes

wedged or jams.

f

Use the machine for grooving or rebating

only with an appropriately suitable protec-

tive device (e. g. a tunnel blade guard).

f

Do not use the machine for cutting slots

(stopped grooves).

f

For all cuts, firstly ensure that the saw

blade cannot touch or graze against the

stops or any other machine parts.

When the

saw blade becomes wedged or caught in oth-

er machine parts, there is danger of kickback

and the power tool can be considerably dam-

aged.

f

If the saw blade should become jammed,

switch the machine off and hold the work-

piece until the saw blade comes to a com-

plete stop. To prevent kickback, the work-

piece may not be moved until after the

machine has come to a complete stop.

Cor-

rect the cause for the jamming of the saw

blade before restarting the machine.

f

Do not use dull, cracked, bent or damaged

saw blades.

Unsharpened or improperly set

saw blades produce narrow kerf causing ex-

cessive friction, blade binding and kickback.

f

Always use saw blades with correct size

and shape (diamond versus round) of arbor

holes.

Saw blades that do not match the

mounting hardware of the saw will run ec-

centrically, causing loss of control.

f

Do not use high speed steel (HSS) saw

blades.

Such saw blades can easily break.

f

Do not touch the saw blade after working

before it has cooled.

The saw blade be-

comes very hot while working.

f

Never operate the machine without the in-

sert plate. Replace a defective insert plate.

Without flawless insert plates, injuries are

possible from the saw blade.

f

Check the cable regularly and have a dam-

aged cable repaired only through an author-

ised customer service agent for Bosch pow-

er tools. Replace damaged extension

cables.

This will ensure that the safety of the

power tool is maintained.

f

Store the machine in a safe manner when

not being used. The storage location must

be dry and lockable.

This prevents the ma-

chine from storage damage, and from being

operated by untrained persons.

f

Do not direct the laser beam at persons or

animals and do not stare into the laser

beam yourself.

This measuring tool produc-

es laser class 1M laser radiation according to

EN 60825-1. Looking or viewing directly into

the laser beam – especially with optical in-

struments such as binoculars etc. – can dam-

age the eye.

OBJ_BUCH-1259-002.book  Page 37  Wednesday, March 30, 2011  11:02 AM

38

 | English

1 609 929 W71 | (30.3.11)

Bosch Power Tools

f

Do not replace the installed laser with an-

other laser type.

A laser that does not fit to

this power tool could pose dangers for other

persons.

f

Never leave the machine before it has come

to a complete stop.

Cutting tools that are

still running can cause injuries.

f

Never use the machine with a damaged ca-

ble. Do not touch the damaged cable and

pull the mains plug when the cable is dam-

aged while working.

Damaged cables in-

crease the risk of an electric shock.

Products sold in GB only

: Your product is fitted

with a BS 1363/A approved electric plug with in-

ternal fuse (ASTA approved to BS 1362).

If the plug is not suitable for your socket outlets,

it should be cut off and an appropriate plug fit-

ted in its place by an authorised customer serv-

ice agent. The replacement plug should have the

same fuse rating as the original plug.

The severed plug must be disposed of to avoid a

possible shock hazard and should never be in-

serted into a mains socket elsewhere.

Products sold in AUS and NZ only

: Use a resid-

ual current device (RCD) with a rated residual

current of 30 mA or less.

Symbols

The following symbols can be important for the operation of your power tool. Please memorise the

symbols and their meanings. The correct interpretation of the symbols helps you operate the power

tool better and more secure.

Symbol

Meaning

f

Laser radiation

Do not view directly with optical instruments

Class 1M laser product

f

Keep hands away from the cutting area while the machine is running.

Danger

of injury when coming in contact with the saw blade.

f

Never stand on the power tool.

Serious injuries can occur when the power tool

tips over or when inadvertently coming into contact with the saw blade.

f

Wear a dust respirator.

f

Wear ear protectors.

Exposure to noise can cause hearing loss.

OBJ_BUCH-1259-002.book  Page 38  Wednesday, March 30, 2011  11:02 AM

 English |

39

Bosch Power Tools

1 609 929 W71 | (30.3.11)

f

Wear safety goggles.

Do not dispose of power tools into household waste!

Only for EC countries:

According to the European Guideline 2002/96/EC for Waste Electrical and Electron-

ic Equipment and its implementation into national right, power tools that are no

longer usable must be collected separately and disposed of in an environmentally

correct manner.

Indicates the maximum permissible workpiece height for the stand-

ard bevel angles 0° and 45°.

Observe the dimensions of the saw blade. The hole diameter must

match the tool spindle without play. Do not use reducers or adapters.

When changing the saw blade, pay attention that the kerf width is not

less than 2,2 mm and the blade thickness not greater than 2,2 mm.

Otherwise, there is danger that the riving knife (2,2 mm) becomes

wedged in the workpiece.

Bevel angle range (possible tilting range of the saw blade)

– Left position of bevel override:

Standard bevel angle range 0° to 45°

– Right position of bevel override:

Extension of the standard bevel angle range for undercuts; Also see

“Adjusting the Extended Bevel Angle Range –1,5° to +46,5°”,

page 47

To lock the saw blade in the centre of the saw table (operation as a

table saw), push the lever to the right.

Possible turning directions of the crank

– Anticlockwise direction (–): For lowering the saw blade (

transport

position

)

– Clockwise direction (+): For raising the saw blade (

working posi-

tion

)

Symbol

Meaning

OBJ_BUCH-1259-002.book  Page 39  Wednesday, March 30, 2011  11:02 AM

40

 | English

1 609 929 W71 | (30.3.11)

Bosch Power Tools

Product Description and Speci- fications

Read all safety warnings and all in-

structions.

Failure to follow the

warnings and instructions may re-

sult in electric shock, fire and/or se-

rious injury.

Intended Use

The power tool is intended as a stationary ma-

chine for making straight lengthways and cross-

ways cuts in wood.

Bevel angles are possible from maximum –1,5°

to + 46,5°; the universal guide allows for adjust-

ing mitre cuts from 90° (left side) to 90° (right

side).

The capacity of the power tool is designed for

sawing hardwood and softwood, as well as par-

ticle and fibre board.

The power tool is not suitable for cutting alumin-

ium or other non-ferrous metals or alloys.

Product Features

The numbering of the components shown refers

to the representation of the power tool on the

graphic pages.

1

Universal guide

2

Laser warning label

3

Blade guard

4

Riving knife

5

Insert plate

6

Recessed handles

7

Saw table

8

Guide groove for universal guide

1

 or table

extension

27

9

Mounting holes

10

Sawdust ejector

11

Storage compartment for push stick

12

Push stick

13

Allen key (6 mm/4 mm)

14

Scale for clearance of the saw blade to the

universal guide

15

Sticker for marking of the cutting line

16

ON button

17

OFF button

18

Crank for lowering and raising the saw blade

19

Scale for bevel angle

20

Rotary knob for adjustment of bevel angles

21

Indicator for bevel angle

22

Locking knob for adjustment of bevel angles

23

Pull handle for sliding action

24

Release lever for sliding action

25

Lever for locking the saw blade in the centre

of the saw table

26

Bevel override

27

Table extension

28

Saw blade

29

Cable holder

30

Extension plate for the universal guide

Turning direction of the locking knob for locking bevel angles

Possible turning directions of the rotary knob for adjusting bevel an-

gles

Symbol

Meaning

OBJ_BUCH-1259-002.book  Page 40  Wednesday, March 30, 2011  11:02 AM
