Bosch PLS 300 Set: G H1 H2 H3

1 609 929 W68 | (21.6.11)

Bosch Power Tools

8

 |

G H1 H2 H3

16

15

14

14

4

12

13

OBJ_BUCH-1219-002.book  Page 8  Tuesday, June 21, 2011  2:15 PM

 Deutsch |

9

Bosch Power Tools

1 609 929 W68 | (21.6.11)

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Lesen Sie alle der Sägestation oder dem zu

montierenden Elektrowerkzeug beigefüg-

ten Warnhinweise und Anweisungen.

Ver-

säumnisse bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen.

Sicherheitshinweise für Sägestationen

f

Ziehen Sie den Stecker aus der Steckdose und/oder

entnehmen Sie den Akku vom Elektrowerkzeug, bevor

Sie Geräteeinstellungen vornehmen oder Zubehörteile

wechseln.

Unbeabsichtigter Start von Elektrowerkzeugen

ist die Ursache einiger Unfälle.

f

Stecken Sie die Sägestation korrekt zusammen, bevor

Sie das Elektrowerkzeug montieren.

Nur ein einwand-

freier Aufbau ermöglicht ein sicheres Führen des Elektro-

werkzeugs.

f

Stellen Sie die Sägestation auf eine feste, ebene und

waagerechte Fläche.

Wenn die Sägestation verrutschen

oder wackeln kann, können das Elektrowerkzeug oder das

Werkstück nicht gleichmäßig und sicher geführt werden.

f

Setzen Sie das Elektrowerkzeug sicher auf die Sägesta-

tion, bevor Sie es benutzen.

Ein Verrutschen des Elektro-

werkzeugs auf der Sägestation kann zum Verlust der Kon-

trolle führen.

f

Achten Sie darauf, dass das Kabel des Elektrowerk-

zeugs nicht zwischen Basiseinheit und Führungsschie-

ne gerät.

Wenn das Kabel beschädigt oder durchgetrennt

wird, besteht das Risiko eines elektrischen Schlags.

f

Entfernen Sie das Elektrowerkzeug, bevor Sie die Sä-

gestation umbauen oder die Führungsschiene hoch-

klappen.

Das Elektrowerkzeug kann herunterfallen, be-

schädigt werden oder Verletzungen herbeiführen.

f

Verwenden Sie keine defekte Sägestation.

Nur eine in-

takte Sägestation kann das Elektrowerkzeug sicher führen.

f

Stellen Sie sicher, dass lange und schwere Werkstücke

die Sägestation nicht aus dem Gleichgewicht bringen.

Lange und schwere Werkstücke müssen am freien Ende

unterlegt oder abgestützt werden.

f

Tragen Sie Schutzhandschuhe beim Schneiden von

Fliesen.

An gebrochenen Fliesen entstehen scharfe Kan-

ten, an denen Sie sich verletzen können.

f

Verwenden Sie die Sägestation nur für das Schneiden

von Werkstoffen, die im bestimmungsgemäßen Ge-

brauch angegeben sind.

Marmor oder Granit sowie Flie-

sen mit grober Oberflächenstruktur und Natursteinfliesen

können nicht geschnitten werden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

PLS 300:

Zusammen mit dem Elektrowerkzeug ist die Säge-

station bestimmt zum Sägen von Längs- und Querschnitten

mit geradem Schnittverlauf von Brettern und Profilen aus

Hart- und Weichholz, sowie Aluminium und Kunststoff.

Es können horizontale Gehrungswinkel von maximal –45° bis

+45° sowie vertikale Gehrungswinkel von maximal 0° bis 45°

eingestellt werden.

Die Sägestation ist bestimmt, ausschließlich mit Stichsägen

aus dem Bosch Heimwerkerprogramm PST betrieben zu wer-

den.

f

Verwenden Sie nur die von Bosch empfohlenen Säge-

blätter (siehe Seite 129).

Wenn Sie zu dünne Sägeblätter

einsetzen, besteht die Gefahr, dass der Sägeschnitt ver-

läuft.

PLS 300 Set, PTC 1:

Zusammen mit dem Fliesenschneider

ist die Sägestation bestimmt zum Schneiden von Keramik-

und Steingutfliesen bis zu einer maximalen Dicke von 10 mm.

Es können horizontale Gehrungswinkel von maximal –45° bis

+45° eingestellt werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung der Sägestation auf den Grafikseiten.

PLS 300

1

Basiseinheit

2

Skala für Gehrungswinkel (horizontal)

3

Feststellknauf für die Höhenjustierung

4

Führungsschiene mit Sägeschlitz

5

Seitenanschläge der Führungsschiene

6

Auflagenverlängerung

7

zusätzliche Auflage

8

Brücke

9

Endstopp für vertikale Gehrungsschnitte

10

Hebel zur Arretierung der Führungsschiene

11

Markierung für Ausrichtung

12

Feststellknauf für beliebige Gehrungswinkel (horizontal)

13

Winkelanzeiger (horizontal)

PTC 1*

14

Fliesenschneider

15

Anschlag mit Skala

16

Bruchkegel

* nur in Kombination mit PLS 300 Set

OBJ_BUCH-1219-002.book  Page 9  Tuesday, June 21, 2011  2:15 PM

10

 | Deutsch

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Technische Daten

f

Verwenden Sie nur die von Bosch empfohlenen Säge-

blätter (siehe Seite 129).

Wenn Sie zu dünne Sägeblätter

einsetzen, besteht die Gefahr, dass der Sägeschnitt ver-

läuft.

Betrieb

Sägen

Arbeitsvorbereitung

Die Sägestation muss abhängig von den verschiedenen An-

wendungen zusammengesteckt werden:

– Sägen von Paneelen

(z.B. Laminat)

– Sägen von Profilen

(z.B. Sockelleisten)

Ein Verschrauben ist nicht notwendig.

Paneele (Querschnitt) (siehe Bilder A1–A3)

– Stecken Sie die Auflagenverlängerungen

6

 links und rechts

an die Basiseinheit

1

.

– Stecken Sie die zusätzlichen Auflagen

7

 abhängig von der

Länge des Werkstücks in die innere oder äußere Führung

der Auflagenverlängerungen.

– Lösen Sie den Feststellknauf

3

 mit wenigen Umdrehungen.

– Drehen Sie den Hebel

10

 zur Arretierung der Führungs-

schiene nach links und klappen Sie die Führungsschiene

4

nach oben.

– Markieren Sie die gewünschte Schnittlinie auf dem Werk-

stück.

– Legen Sie das Werkstück mit der Sichtseite nach unten

flach liegend an den Anschlag der Basiseinheit

1

.

– Klappen Sie die Führungsschiene nach unten und richten

Sie das Werkstück mit der Schnittlinie an der Markierung

11

 aus.

– Arretieren Sie die Führungsschiene

4

 mit dem Hebel

10

.

– Drehen Sie den Feststellknauf

3

 fest.

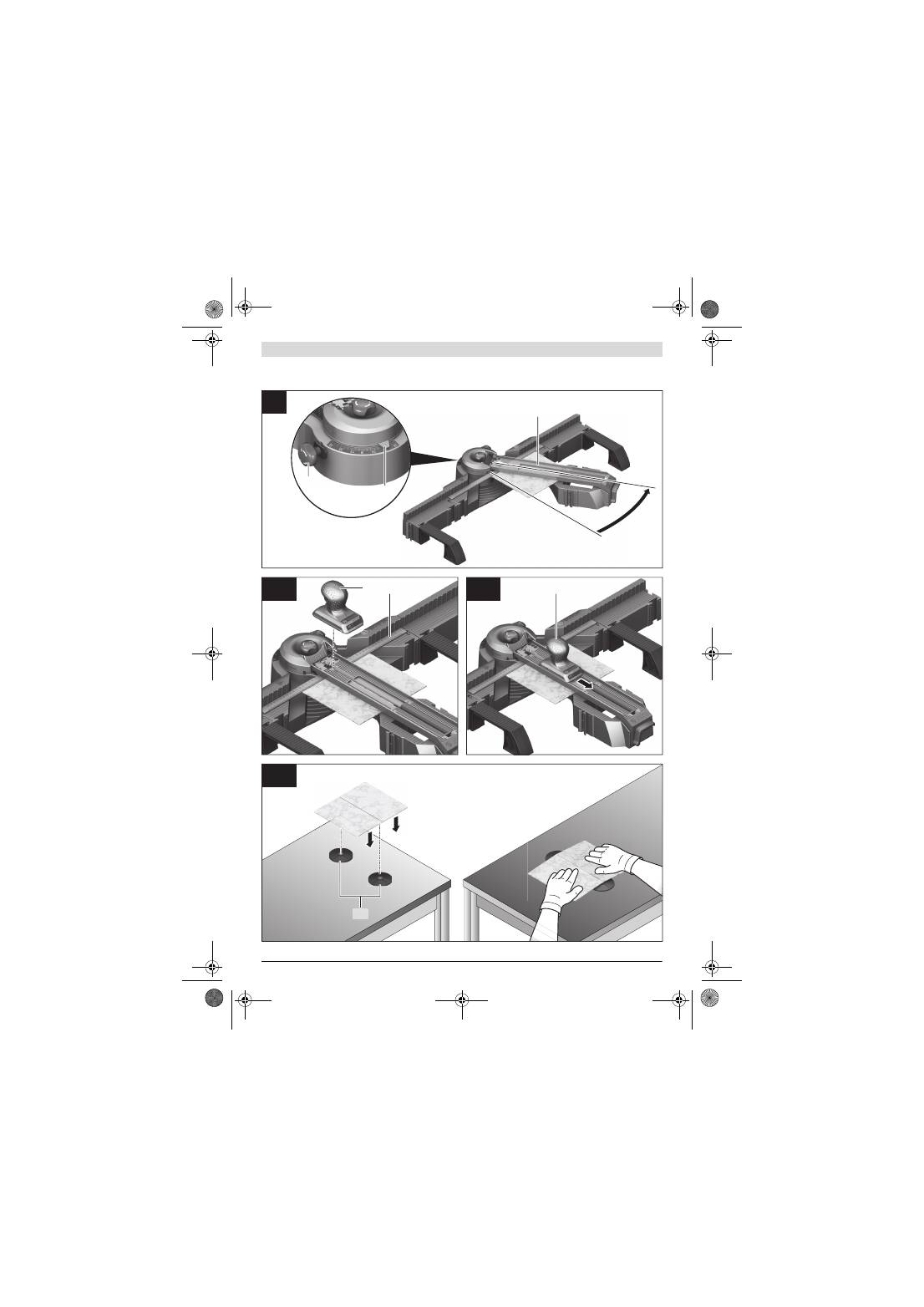

Paneele (horizontaler Gehrungsschnitt) (siehe Bild B)

Der horizontale Gehrungswinkel kann in einem Bereich von

45° (linksseitig) bis 45° (rechtsseitig) eingestellt werden.

– Lösen Sie den Feststellknauf

12

.

– Drehen Sie die Führungsschiene

4

 nach links oder rechts

bis der Winkelanzeiger

13

 den gewünschten Gehrungs-

winkel anzeigt.

– Ziehen Sie den Feststellknauf

12

 wieder an.

Zum schnellen und präzisen Einstellen von Standardwinkeln

rastet die Führungsschiene bei 0° und 45° ein.

– Weitere Arbeitsschritte siehe „Paneele (Querschnitt)“ auf

Seite 10.

Profile (vertikaler Gehrungsschnitt)

(siehe Bilder C1–C3)

– Stecken Sie die Auflagenverlängerungen

6

 links und rechts

an die vordere Position der Brücke

8

.

– Klappen Sie den roten Endstopp

9

 um 180° nach hinten.

– Lösen Sie den Feststellknauf

3

 mit wenigen Umdrehungen.

– Drehen Sie den Hebel

10

 zur Arretierung der Führungs-

schiene nach links und klappen Sie die Führungsschiene

4

nach oben.

– Markieren Sie die gewünschte Schnittlinie auf dem Werk-

stück.

– Legen Sie das Werkstück flach

liegend an den Anschlag der

Auflagenverlängerungen

6

.

– Klappen Sie die Führungsschie-

ne nach unten und richten Sie

Sägestation

PLS 300

PLS 300 Set

(PLS 300 + PTC 1)

Sachnummer

3 603 M04 0..

3 603 M04 1..

Sägen

– max. Schnittlänge bei Querschnitten (90°)

– max. Schnitthöhe

– Gehrungswinkel

horizontal

vertikal

mm

mm

°

°

315

25

±

 45

±

 45

315

25

±

 45

±

 45

Fliesen schneiden

– max. Schnittlänge bei Querschnitten (90°)

– max. Schnitthöhe

– Gehrungswinkel

horizontal

mm

mm

°

–

–

–

340

10

±

 45

Gewicht entsprechend EPTA-Procedure 01/2003

kg

3,4

3,4 + 0,2

Maße für geeignete Sägeblätter

max. Gesamtlänge

mm

100

max. verzahnte Länge

mm

76

OBJ_BUCH-1219-002.book  Page 10  Tuesday, June 21, 2011  2:15 PM

 Deutsch |

11

Bosch Power Tools

1 609 929 W68 | (21.6.11)

das Werkstück mit der Schnittlinie an der Markierung

11

aus.

– Arretieren Sie die Führungsschiene

4

 mit dem Hebel

10

.

– Drehen Sie den Feststellknauf

3

 fest.

– Stellen Sie die Fußplatte der Stichsäge entsprechend dem

gewünschten Winkel ein.

Hinweise zum Einstellen finden Sie in der Bedienungsan-

leitung der Stichsäge.

Hinweis:

Der rote nach hinten geklappte Endstopp

9

 dient als

Anschlag für die Fußplatte des Elektrowerkzeugs.

Paneele (Längsschnitt, Aussparung) (siehe Bild D)

– Lösen Sie den Feststellknauf

3

 mit wenigen Umdrehungen.

– Entfernen Sie die Führungsschiene

4

 und die Brücke

8

 von

der Basiseinheit

1

.

– Stecken Sie die Auflagenverlängerungen

6

 links und rechts

an die Basiseinheit

1

.

– Stecken Sie die zusätzlichen Auflagen

7

 abhängig von der

Länge des Werkstücks

umgedreht

 (siehe Bild D) in die in-

nere oder äußere Führung der Auflagenverlängerungen.

f

Achten Sie darauf, dass die Schnittlinie im ausgespar-

ten Bereich zwischen den zusätzlichen Auflagen liegt,

damit Sie nicht in die Sägestation sägen.

Hinweis:

Beim Sägen von Längsschnitten dient die Sägestati-

on nur als Auflagefläche. Das Werkstück kann nicht festge-

spannt werden. Halten Sie es während des Sägens deshalb

gut fest.

Arbeitshinweise

f

Verwenden Sie nur die von Bosch empfohlenen Säge-

blätter (siehe Seite 129).

Wenn Sie zu dünne Sägeblätter

einsetzen, besteht die Gefahr, dass der Sägeschnitt ver-

läuft.

Die Fußplatte der Stichsäge muss sich immer in der vorderen

Position befinden.

Die Dicke des zu schneidenden Werkstoffs hängt von der Sä-

geleistung der jeweiligen Stichsäge ab.

Hinweise dazu finden Sie in der Bedienungsanleitung Ihrer

Stichsäge.

Zur Gewährleistung einer optimalen Arbeitssicherheit müs-

sen Sie das Werkstück immer fixieren.

Sägen

– Setzen Sie das Elektrowerkzeug mit der Fußplatte so auf

die Führungsschiene

4

, dass Sie immer in Richtung Fest-

stellknauf

3

 sägen.

– Schalten Sie das Elektrowerkzeug ein.

– Sägen Sie das Werkstück mit gleichmäßigem Vorschub

durch.

– Schalten Sie das Elektrowerkzeug aus und warten Sie bis

das Sägeblatt komplett zum Stillstand gekommen ist.

– Entfernen Sie das Elektrowerkzeug von der Führungs-

schiene und lösen Sie das Werkstück.

Transport

– Entfernen Sie vor dem Transport das Elektrowerkzeug.

Anwendungstipps

Nachfolgend erhalten Sie Tipps zur Durchführung von Längs- oder Gehrungsschnitten (90°/45°).

Arbeitshinweise und Anwendungstipps zur Sägestation

PLS 300 finden Sie unter:

www.bosch-do-it.com/pls300

Sollten Sie noch weitere Fragen haben, wenden Sie sich an

unsere Kundenhotline:

Deutschland

Tel.: +49 (1805) 70 74 10

Österreich

Tel.: +43 (01) 7 97 22 20 10

Problem

Ursache

Abhilfe

Sägeschnitt verläuft

Führungsschiene

4

 nicht fixiert

Führungsschiene entsprechend der Höhe des

Werkstücks fixieren, für eine feste Einspannung

des Werkstücks sorgen

Zu dünnes Sägeblatt

Mitgeliefertes Sägeblatt T144DP verwenden

Sägegeschwindigkeit zu hoch (Elektrowerk-

zeug wurde zu stark geschoben)

Werkstück mit gleichmäßigem, geringem Vor-

schub durchsägen

Nicht gegen die Seitenanschläge

5

 drücken

Eingestellter Winkel der Fußplatte zum Säge-

blatt nicht richtig

Fußplatte zu Sägeblatt ausrichten und wieder

anziehen

Sägeblatt läuft nicht in der Führungsrolle

(siehe Bild E)

Führungsrolle so justieren, dass das Sägeblatt

geführt wird

(siehe Betriebsanleitung der Stichsäge)

Holzoberfläche unsauber

Werkstück mit der Sichtseite nach oben gesägt Werkstück mit der Sichtseite nach unten sägen

(siehe Bild A3)

Sägeblatt verschlissen

Neues Sägeblatt einsetzen

Sägegeschwindigkeit zu hoch (Elektrowerk-

zeug wurde zu stark geschoben)

Werkstück mit gleichmäßigem, geringem Vor-

schub durchsägen

Nicht gegen die Seitenanschläge

5

 drücken

Mit Pendelhub gesägt

Pendelhub ausschalten

OBJ_BUCH-1219-002.book  Page 11  Tuesday, June 21, 2011  2:15 PM

12

 | Deutsch

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Betrieb

Fliesen schneiden

Arbeitsvorbereitung

Wenn die Sägestation zum Schneiden von Fliesen eingesetzt

werden soll, müssen Sie das Zusatzset PTC 1 verwenden.

Der Anschlag

15

 wird zusammengeklappt in zwei Teilen gelie-

fert.

– Vor dem ersten Einsatz stecken Sie die beiden Teile des

Anschlags

15

 so zusammen, dass er sich danach nicht

mehr auseinander nehmen lässt.

Längsschnitt (siehe Bilder F1–F3)

– Lösen Sie den Feststellknauf

3

 mit wenigen Umdrehungen.

– Drehen Sie den Hebel

10

 zur Arretierung der Führungs-

schiene nach links und klappen Sie die Führungsschiene

4

nach oben.

– Setzen Sie den Anschlag

15

 mittig in die Nut der Brücke

8

ein und schieben Sie ihn bündig an die Basiseinheit

1

.

– Markieren Sie die gewünschte Schnittlinie auf dem Werk-

stück.

– Legen Sie das Werkstück mit der Sichtseite nach oben

flach liegend an den Anschlag

15

 an.

– Klappen Sie die Führungsschiene

4

 nach unten und richten

Sie das Werkstück mit der Schnittlinie an der Skala des An-

schlags

15

 aus.

– Drücken Sie mit der flachen Hand die Führungsschiene

4

im Bereich des Werkstücks nach unten.

– Drehen Sie den Feststellknauf

3

 fest.

– Arretieren Sie die Führungsschiene

4

 mit dem Hebel

10

.

Diagonalschnitt (siehe Bild G)

Der horizontale Gehrungswinkel kann in einem Bereich von

45° (linksseitig) bis 45° (rechtsseitig) eingestellt werden.

– Lösen Sie den Feststellknauf

12

.

– Drehen Sie die Führungsschiene

4

 nach links oder rechts

bis der Winkelanzeiger

13

 den gewünschten Gehrungs-

winkel anzeigt.

– Ziehen Sie den Feststellknauf

12

 wieder an.

Zum schnellen und präzisen Einstellen von Standardwinkeln

rastet die Führungsschiene bei 0° und 45° ein.

– Weitere Arbeitsschritte siehe „Längsschnitt“ auf Seite 12.

Arbeitshinweise

Schneiden von Fliesen (siehe Bilder H1–H3)

– Setzen Sie den Fliesenschneider

14

 in den Sägeschlitz der

Führungsschiene

4

 über dem Anschlag

15

 ein.

Der Pfeil auf dem Fliesenschneider muss zu Ihnen zeigen.

– Ziehen Sie den Fliesenschneider

14

 mit gleichmäßigem

Druck über die gesamte Fliese.

– Entfernen Sie den Fliesenschneider

14

 aus der Führungs-

schiene

4

.

– Drehen Sie den Hebel

10

 zur Arretierung der Führungs-

schiene nach links und klappen Sie die Führungsschiene

4

nach oben.

– Legen Sie die Bruchkegel

16

 auf eine stabile Unterlage.

Legen Sie die Fliese auf die Bruchkegel, so dass die Bruch-

kegel unterhalb der Schnittlinie und an den Rändern der

Fliese positioniert sind.

Bei Diagonalschnitten sollten Sie die Bruchkegel unterhalb

der Schnittlinie und etwas weiter nach innen positionie-

ren.

– Drücken Sie gleichzeitig mit beiden Handballen auf die Au-

ßenseiten der Fliese bis diese bricht.

Anwendungstipps

Arbeitshinweise und Anwendungstipps zur Sägestation

PLS 300 finden Sie unter:

www.bosch-do-it.com/pls300

Sollten Sie noch weitere Fragen haben, wenden Sie sich an

unsere Kundenhotline:

Deutschland

Tel.: +49 (1805) 70 74 10

Österreich

Tel.: +43 (01) 7 97 22 20 10

Problem

Ursache

Abhilfe

Fliese bricht nicht entlang der

Schnittlinie

Anritzlinie nicht durchgehend

Anpressdruck beim Schneiden der Fliesen erhö-

hen und gleichmäßig anritzen

Fliesenschneider

14

 falsch eingesetzt

Fliesenschneider richtig einsetzen (siehe Bild H1)

Oberflächenstruktur der Fliese uneben

Anpressdruck beim Schneiden der Fliesen und zu-

sätzlich die Schneidegeschwindigkeit erhöhen

Bruchkegel sind beim Brechen der Fliese

falsch positioniert

Bruchkegel unterhalb der Schnittlinie und an den

Rändern der Fliese positionieren (siehe Bild H3)

Bei Diagonalschnitten Bruchkegel unterhalb der

Schnittlinie und etwas weiter nach innen positio-

nieren

Anritzlinie nicht durchgehend

Anpressdruck beim Schneiden der Fliesen erhö-

hen

OBJ_BUCH-1219-002.book  Page 12  Tuesday, June 21, 2011  2:15 PM

 English |

13

Bosch Power Tools

1 609 929 W68 | (21.6.11)

Wartung und Service

Wartung und Reinigung

Sollte die Sägestation trotz sorgfältiger Herstellungs- und

Prüfverfahren kaputt gehen, ist die Reparatur von einer auto-

risierten Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

der Sägestation an.

Reinigung

Entfernen Sie nach jedem Arbeitsgang Staub und Späne

durch Ausblasen mit Druckluft oder mit einem Pinsel.

Garantiebedingung

Durch Fehlanwendung kann es vorkommen, dass in die Füh-

rungsschiene

4

 oder in die Brücke

8

 gesägt wird. Daraus erge-

ben sich keine Garantieansprüche, weil die Funktion der Sä-

gestation dadurch nicht beeinflusst wird.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen

zu Kauf, Anwendung und Einstellung von Produkten und Zu-

behören.

www.bosch-do-it.de,

 das Internetportal für Heimwerker und

Gartenfreunde.

www.dha.de,

 das komplette Service-Angebot der Deutschen

Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

funknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Sägestation, Zubehör und Verpackungen sollen einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Safety Rules

Read all warning notes and instructions en-

closed with the sawing station and the pow-

er tool to be mounted.

Failure to follow the

warnings and instructions may result in elec-

tric shock, fire and/or serious injury.

Safety Warnings for Sawing Stations

f

Pull the plug from the mains receptacle and/or remove

the battery from the power tool before making adjust-

ments on the tool or changing tool accessories.

Unin-

tentional switching on of the power tool is the cause of

many accidents.

f

Assemble the sawing station in the proper manner be-

fore mounting the power tool.

Safe guiding of the power

tool is possible only when the sawing station is properly as-

sembled.

f

Place the sawing station on a firm, level and horizontal

surface.

If the sawing station can slip off or wobbles, the

power tool or the workpiece cannot be uniformly and se-

curely guided.

f

Attach the power tool securely to the sawing station

before using it.

Slipping off of the power tool on the saw-

ing station can lead to loss of control.

f

Take care that the cable of the power tool does not

come between the base unit and the guide rail.

When

the cable is damaged or cut through, there is danger of

electric shock.

f

Remove the power tool before modifying the sawing

station or folding up the guide rails.

The power tool can

fall down, become damaged or cause injuries.

f

Do not use a defective sawing station.

Only an intact

sawing station can guide the power tool securely.

f

Ensure that long and heavy workpieces do not affect

the equilibrium of the sawing station.

Long and/or heavy

workpieces must be supported at the free end.

f

Wear protective gloves when cutting tiles.

Sharp edges

develop on broken tiles and can cause injuries to the oper-

ator.

OBJ_BUCH-1219-002.book  Page 13  Tuesday, June 21, 2011  2:15 PM

14

 | English

1 609 929 W68 | (21.6.11)

Bosch Power Tools

f

Use the saw station only for cutting the materials listed

under Intended Use.

Marble or granite as well as tiles with

a rough surface structure and natural stone tiles cannot be

cut.

Product Description and Specifica-

tions

Intended Use

PLS 300:

Together with the power tool, the sawing station is

intended for sawing straight lengthway and crossway cuts in

boards and profiles of hardwood and softwood, as well as alu-

minium and plastic.

Horizontal mitre angles from a maximum of –45° to +45° as

well as bevel angles from a maximum of 0° to 45° can be set.

The sawing station is intended for operation exclusively with

jigsaws from the Bosch PST DIY program.

f

Only use the saw blades recommended by Bosch (see

page 129).

When using saw blades that are too thin, dan-

ger is given that the cut runs out of centre.

PLS 300 Set, PTC 1:

Together with the tile cutter, the sawing

station is intended for cutting ceramic and nonvitreous tiles to

a maximum thickness of 10 mm.

Horizontal mitre angles from a maximum of –45° to +45° can

be set.

Product Features

The numbering of the product features refers to the illustra-

tion of the sawing station on the graphics pages.

PLS 300

1

Base unit

2

Scale for mitre angle (horizontal)

3

Locking knob for height adjustment

4

Guide rail with sawing slot

5

Side stops of the guide rail

6

Support extension

7

Additional support

8

Bridge

9

End stop for bevel cuts

10

Locking lever of the guide rail

11

Alignment mark

12

Locking knob for various mitre angles

13

Mitre angle indicator

PTC 1*

14

Tile cutter

15

Stop with scale

16

Break-off cones

* only in combination with PLS 300

Technical Data

f

Only use the saw blades recommended by Bosch (see

page 129).

When using saw blades that are too thin, dan-

ger is given that the cut runs out of centre.

Sawing station

PLS 300

PLS 300 Set

(PLS 300 + PTC 1)

Article number

3 603 M04 0..

3 603 M04 1..

Sawing

– Max. cutting length for crossway cuts (90°)

– Max. cutting height

– Mitre/Bevel  Angle

Horizontal

Vertical

mm

mm

°

°

315

25

±

 45

±

 45

315

25

±

 45

±

 45

Cutting tiles

– Max. cutting length for crossway cuts (90°)

– Max. cutting height

– Mitre/Bevel  Angle

Horizontal

mm

mm

°

–

–

–

340

10

±

 45

Weight according to EPTA-Procedure 01/2003

kg

3.4

3.4 + 0.2

Dimension of suitable saw blades

Max. overall length

mm

100

Max. toothed length

mm

76

OBJ_BUCH-1219-002.book  Page 14  Tuesday, June 21, 2011  2:15 PM

 English |

15

Bosch Power Tools

1 609 929 W68 | (21.6.11)

Operation

Sawing

Preparing for Operation

The saw station must be assembled depending on the respec-

tive sawing application:

– Sawing Panels

(e. g. laminate flooring panels)

– Sawing  Profiles

(e. g. baseboards)

The use of screws/bolts is not required.

Panel (cross section) (see figures A1 – A3)

– Mount the support extensions

6

 left and right to the base

unit

1

.

– Depending on the workpiece size, mount the additional

supports

7

 to the inner or outer guide of the support exten-

sions.

– Loosen the locking knob

3

 a few turns.

– Turn the locking lever

10

 of the guide rail leftward and fold

the guide rail

4

 upward.

– Mark the desired cutting line on the workpiece.

– Place down the workpiece with the visible side flat against

the stop of the base unit

1

.

– Fold the guide rail downward and align the workpiece to

the cutting line of mark

11

.

– Lock the guide rail

4

 with locking lever

10

.

– Tighten the locking knob

3

.

Panel (mitre cuts) (see figure B)

The mitre angle can be set in the range from 45° (left side) to

45° (right side).

– Loosen locking knob

12

.

– Turn the guide rail

4

 left or right until the angle indicator

13

indicates the requested mitre angle.

– Tighten the locking knob

12

 again.

For swift and precise adjustment of standard mitre angles,

the guide rail engages at 0° and 45°.

– For additional worksteps, see “Panel (cross section)” on

page 15.

Profile (bevel cuts) (see figures C1–C3)

– Mount the support extensions

6

 left and right at the front

position of the bridge

8

.

– Fold the red end stop

9

 by 180° to the rear.

– Loosen the locking knob

3

 a few turns.

– Turn the locking lever

10

 of the guide rail leftward and fold

the guide rail

4

 upward.

– Mark the desired cutting line on the workpiece.

– Place down the workpiece flat

against the stop of the support

extensions

6

.

– Fold the guide rail downward

and align the workpiece to the

cutting line of mark

11

.

– Lock the guide rail

4

 with locking lever

10

.

– Tighten the locking knob

3

.

– Adjust the base plate of the jigsaw accordingly to the de-

sired angle.

Notes on the adjustment are given in the operating instruc-

tions of the jigsaw.

Note:

The folded back red end stop

9

 is used as the stop for

the base plate of the power tool.

Panel (lengthway cuts, recesses) (see figure D)

– Loosen the locking knob

3

 a few turns.

– Remove the guide rail

4

 and the bridge

8

 from the base unit

1

.

– Mount the support extensions

6

 left and right to the base

unit

1

.

– Depending on the workpiece length, mount the additional

supports

7

reversed

 (see figure D) into the inner or outer

guide of the support extensions.

f

Take care that the cutting line in the notched area is be-

tween the additional supports, to ensure that you do

not saw into the saw station.

Note:

When sawing lengthway cuts, the saw station is used

only as a supporting surface. The workpiece cannot be

clamped. Therefore, hold it tightly while sawing.

Working Advice

f

Only use the saw blades recommended by Bosch (see

page 129).

When using saw blades that are too thin, dan-

ger is given that the cut runs out of centre.

The base plate of the jigsaw must always be in the front posi-

tion.

The thickness of the material to be cut depends on the sawing

capacity of the respective jigsaw.

For further information, see the operating instructions of your

jigsaw.

To ensure optimal operational safety, the workpiece must al-

ways be affixed.

Sawing

– Position the base plate of the power tool in such a manner

on the guide rail

4

 that you always saw in the direction of

locking knob

3

.

– Switch on the machine.

– Saw through the workpiece applying uniform feed.

– Switch off the machine and wait until the saw blade has

come to a complete stop.

– Remove the power tool from the the guide rail and release

the workpiece.

Transport

– Remove the power tool before transporting.

OBJ_BUCH-1219-002.book  Page 15  Tuesday, June 21, 2011  2:15 PM

16

 | English

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Practical Advice

The following tips are for performing length or mitre cuts (90°/45°).

For working instructions and practical advice on the PLS 300

saw station, log onto:

www.bosch-do-it.com/pls300

For further questions, please refer to our customer hotline:

Great Britain

Tel: +44 (0844) 736 0107

Australia, New Zealand

Phone: +61 (01300) 307 044

Operation

Cutting tiles

Preparing for Operation

When the sawing station is to be used for cutting tiles, the ad-

ditional PTC 1 kit is to be used.

The stop

15

 is supplied as two parts, folded together.

– Before using for the first time, put the two parts of the stop

15

 together, so that they cannot be taken apart after-

wards.

Lengthway Cuts (see figures F1–F3)

– Loosen the locking knob

3

 a few turns.

– Turn the locking lever

10

 of the guide rail leftward and fold

the guide rail

4

 upward.

– Place  stop

15

 centred in the groove of bridge

8

 and slide it

flush into base unit

1

.

– Mark the desired cutting line on the workpiece.

– Place down the workpiece with the visible side up, flat

against the stop

15

.

– Fold the guide rail

4

 down and align the workpiece cutting

line to the scale of the stop

15

.

– Press down the guide rail

4

 in the area of the workpiece

with your flat hand.

– Tighten the locking knob

3

.

– Lock the guide rail

4

 with locking lever

10

.

Diagonal Cuts (see figure G)

The mitre angle can be set in the range from 45° (left side) to

45° (right side).

– Loosen locking knob

12

.

– Turn the guide rail

4

 left or right until the angle indicator

13

indicates the requested mitre angle.

– Tighten the locking knob

12

 again.

For swift and precise adjustment of standard mitre angles,

the guide rail engages at 0° and 45°.

– For additional worksteps, see “Lengthway Cuts” on

page 16.

Problem

Cause

Corrective Measure

Cut runs out of centre

Guide rail

4

 not affixed

Affix guide rail according to height of workpiece;

provide for firm clamping of the workpiece

Saw blade too thin

Use the provided saw blade T144DP

Sawing feed too high

(apply less feed with power tool)

Saw through workpiece applying less and uni-

form feed

Do not apply pressure against the side stops

5

Angle adjustment of base plate to saw chain in-

correct

Align base plate to saw chain and retighten

Saw blade does not run in guide roller

(see figure E)

Adjust guide roller in such a manner that the saw

blade is guided (see operating instructions of

the jigsaw)

Wood surface unsatisfactory

after cut

Workpiece was sawn with the visible side facing

up

Saw workpiece with the visible side facing down

(see figure A3)

Saw blade worn

Insert new saw blade

Sawing feed too high

(apply less feed with power tool)

Saw through workpiece applying less and uni-

form feed

Do not apply pressure against the side stops

5

Sawing was carried out with orbital action

switched on

Switch orbital action off

OBJ_BUCH-1219-002.book  Page 16  Tuesday, June 21, 2011  2:15 PM

 English |

17

Bosch Power Tools

1 609 929 W68 | (21.6.11)

Working Advice

Cutting Tiles (see figures H1–H3)

– Insert the tile cutter

14

 into the sawing slot of the guide rail

4

 above stop

15

.

The arrow on the tile cutter must face you.

– Pull the tile cutter

14

 over the complete tile with uniform

pressure.

– Remove the tile cutter

14

 from the guide rail

4

.

– Turn the locking lever

10

 of the guide rail leftward and fold

the guide rail

4

 upward.

– Place the break-off cones

16

 on a firm surface.

Place the tile on the break-off cones in such a manner that

the break-off cones are positioned below the cutting line

and at the edges of the tile.

For diagonal cuts, the break-off cones should be posi-

tioned below the cutting line and somewhat further toward

the inside.

– Apply both of your thumb balls at the same time to the out-

er sides of the tile until the tile breaks.

Practical Advice

For working instructions and practical advice on the PLS 300

saw station, log onto:

www.bosch-do-it.com/pls300

For further questions, please refer to our customer hotline:

Great Britain

Tel: +44 (0844) 736 0107

Australia, New Zealand

Phone: +61 (01300) 307 044

Maintenance and Service

Maintenance and Cleaning

If the saw station should fail or become damaged despite the

care taken in manufacture and testing, repair should be car-

ried out by an authorised customer services agent for Bosch

power tools.

In all correspondence and spare parts orders, please always

include the 10-digit article number given on the type plate of

the saw station.

Cleaning

Remove dust and chips after each working procedure by

blowing out with compressed air or with a brush.

Warranty Condition

Through faulty usage, sawing into the guide rail

4

 or bridge

8

can occur. No warranty claims whatsoever shall arise thereof,

as this does not affect the function of the saw station.

After-sales Service and Customer Assistance

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Our customer service representatives can answer your ques-

tions concerning possible applications and adjustment of

products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Problem

Cause

Corrective Measure

Tile does not break along the

cutting line

Scoring line not continuous from front to

end

Apply more pressure (uniformly) when scoring the

tiles and score over the complete surface

Tile cutter

14

 incorrectly inserted

Insert tile cutter correctly (see figure H1)

Surface structure of tile uneven

Apply more pressure (uniformly) when scoring and

increase the scoring (cutting) speed

Break-off cones incorrectly positioned

when breaking the tile

Position break-off cones below the cutting line and

at the edges of the tile (see figure H3)

For diagonal cuts, position the break-off cones

somewhat further toward the inside

Scoring line not continuous from front to

end

Increase scoring pressure when cutting the tiles

OBJ_BUCH-1219-002.book  Page 17  Tuesday, June 21, 2011  2:15 PM

18

 | Français

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The saw station, accessories and packaging should be sorted

for environmental-friendly recycling.

Subject to change without notice.

Français

Avertissements de sécurité

Indications générales de sécurité

Lisez tous les avertissements et instruc-

tions joints à la station de sciage ou à l’outil

électroportatif à assembler.

Ne pas suivre

les avertissements et instructions peut provo-

quer un choc électrique, un incendie et/ou une

blessure sérieuse.

Consignes de sécurité pour stations de sciage

f

Débrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil.

Une mise en route involontaire d’outils électropor-

tatifs est une cause courante d’accident.

f

Assemblez correctement la station de sciage avant de

monter l’outil électroportatif.

Seul un assemblage im-

peccable permet de guider l’outil électroportatif en toute

sécurité.

f

Montez la station de sciage sur une surface solide, pla-

ne et horizontale.

Si la station de sciage peut se déplacer

ou basculer, il n’est pas possible de guider l’outil électro-

portatif ou la pièce de façon uniforme et en toute sécurité.

f

Placez l’outil électroportatif fermement sur la station

de sciage avant de l’utiliser.

Un outil électroportatif qui

se déplace sur la station de sciage peut entraîner une perte

de contrôle.

f

Veillez à éviter que le câble de l’outil électroportatif ne

se trouve entre l’unité de base et la glissière.

Si le câble

est endommagé ou coupé, il y a un risque de choc électri-

que.

f

Enlevez l’outil électroportatif avant de modifier la sta-

tion de sciage ou de soulever la glissière.

L’outil électro-

portatif peut tomber, être endommagé ou entraîner des

blessures.

f

N’utilisez pas une station de sciage défectueuse.

Seul

une station de sciage impeccable peut guider l’outil élec-

troportatif en toute sécurité.

f

Assurez-vous que les pièces longues et lourdes ne dé-

séquilibrent pas la station de sciage.

Les extrémités li-

bres des pièces longues et lourdes doivent être soutenues.

f

Portez des gants de protection lors du découpage de

carreaux.

Les carreaux cassés présentent des bords aigus

qui risquent de vous blesser.

f

N’utilisez la station de sciage que pour la coupe des ma-

tériaux indiqués dans le chapitre utilisation conforme.

Le marbre ou le granit ainsi que les carreaux présentant

une surface rugeuse et les carreaux en pierre naturelle ne

peuvent pas être coupés.

OBJ_BUCH-1219-002.book  Page 18  Tuesday, June 21, 2011  2:15 PM

 Français |

19

Bosch Power Tools

1 609 929 W68 | (21.6.11)

Description et performances du pro-

duit

Utilisation conforme

PLS 300:

L’ensemble station de sciage et outil électroportatif

est conçu pour effectuer des coupes droites longitudinales et

transversales dans les planches et profilés en bois dur et en

bois doux, ainsi que dans l’aluminium et les matériaux plasti-

ques.

Il est possible de régler des angles d’onglet horizontaux de

–45° à +45° max ainsi que des angles d’onglet verticaux de

0° à 45° max.

La station de sciage est conçue pour être utilisée exclusive-

ment avec des scies sauteuses du programme Bosch brico-

leur PST.

f

N’utilisez que les lames de scie recommandées par

Bosch (voir page 129).

Si vous utilisez des lames de scie

trop fines, il y a danger que la lame de scie pourrait quitter

la ligne de coupe.

PLS 300 Set, PTC 1:

L’ensemble station de sciage et machi-

ne à tailler les carreaux est conçu pour couper des carreaux en

céramique et en faïence d’une épaisseur maximale de 10 mm.

Il est possible de régler des angles d’onglet horizontaux de

–45° à +45° max.

Eléments de l’appareil

La numérotation des éléments se réfère à la représentation de

la station de sciage sur les pages graphiques.

PLS 300

1

Unité de base

2

Graduation pour angle d’onglet (horizontal)

3

Bouton de blocage de l’ajustage de hauteur

4

Glissière avec fente de sciage

5

Butées latérales de la glissière

6

Rallonge du support

7

Support supplémentaire

8

Pont

9

Butée pour coupes d’onglet verticales

10

Levier de blocage de la glissière

11

Marquage pour l’alignement

12

Bouton de blocage pour angle d’onglet quelconque

(dans le plan horizontal)

13

Indicateur d’angle (horizontal)

PTC 1*

14

Scie à carrelage

15

Butée avec graduation

16

Cônes de fracturation

* seulement en combinaison avec PLS 300

Caractéristiques techniques

f

N’utilisez que les lames de scie recommandées par

Bosch (voir page 129).

Si vous utilisez des lames de scie

trop fines, il y a danger que la lame de scie pourrait quitter

la ligne de coupe.

Station de sciage

PLS 300

PLS 300 Set

(PLS 300 + PTC 1)

N° d’article

3 603 M04 0..

3 603 M04 1..

Le sciage

– Longueur de coupe max. pour les coupes transversales (90°)

– Hauteur de coupe max.

– Angle d’onglet

horizontal

vertical

mm

mm

°

°

315

25

±

 45

±

 45

315

25

±

 45

±

 45

Le découpage de carreaux

– Longueur de coupe max. pour les coupes transversales (90°)

– Hauteur de coupe max.

– Angle d’onglet

horizontal

mm

mm

°

–

–

–

340

10

±

 45

Poids suivant EPTA-Procedure 01/2003

kg

3,4

3,4 + 0,2

Dimensions des lames de scie appropriées

Longueur totale max.

mm

100

Longueur de denture max.

mm

76

OBJ_BUCH-1219-002.book  Page 19  Tuesday, June 21, 2011  2:15 PM

20

 | Français

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Fonctionnement

Le sciage

Préparation du travail

La station de sciage doit être assemblée en fonction des diffé-

rentes utilisations :

– Sciage de panneaux

(p. ex. contreplaqué lamellé)

– Sciage de profilés

(p. ex. plinthes)

Il n’est pas nécessaire de la visser.

Panneaux de lambris  (vue en coupe)

(voir figures A1–A3)

– Montez les rallonges du support

6

 à droite et à gauche sur

l’unité de base

1

.

– Montez les supports supplémentaires

7

 en fonction de la

longueur de la pièce dans la glissière intérieure ou exté-

rieure des rallonges de support.

– Desserrez le bouton de blocage

3

 de quelques tours.

– Tournez le levier

10

 de blocage de la glissière vers la gau-

che et soulevez la glissière

4

 vers le haut.

– Marquez le tracé souhaité sur la pièce.

– Placez la pièce, la face visible vers le bas, à plat contre la

butée de l’unité de base

1

.

– Relevez la glissière et alignez la pièce sur le marquage

11

avec le tracé.

– Bloquez la glissière

4

 au moyen du levier

10

.

– Serrez le bouton de blocage

3

.

Panneaux de lambris  (coupe d’onglet horizontale)

(voir figure B)

Il est possible de régler les angles de coupe d’onglets dans le

plan horizontal dans une plage de 45° (côté gauche) à 45°

(côté droit).

– Desserrez le bouton de blocage

12

.

– Tournez la glissière

4

 vers la gauche ou la droite jusqu’à ce

que l’indicateur d’angle

13

 indique l’angle d’onglet souhai-

té.

– Resserrez le bouton de blocage

12

.

Pour un réglage rapide et précis d’angles standard, la glissière

s’encliquette à 0° et à 45°.

– Pour les autres étapes de travail, voir « Panneaux de

lambris (vue en coupe) » sur la page 20.

Profilés  (coupe d’onglet verticale) (voir figures C1–C3)

– Montez les rallonges du support

6

 à droite et à gauche sur

la position avant du pont

8

.

– Relevez la butée rouge

9

 de 180° vers l’arrière.

– Desserrez le bouton de blocage

3

 de quelques tours.

– Tournez le levier

10

 de blocage de la glissière vers la gau-

che et soulevez la glissière

4

 vers le haut.

– Marquez le tracé souhaité sur la pièce.

– Placez la pièce à plat contre la

butée des rallonges de support

6

.

– Relevez la glissière et alignez la

pièce sur le marquage

11

 avec

le tracé.

– Bloquez la glissière

4

 au moyen du levier

10

.

– Serrez le bouton de blocage

3

.

– Réglez la plaque de base de la scie sauteuse en fonction de

l’angle souhaité.

Vous trouverez des indications pour le réglage dans les ins-

tructions d’utilisation de la scie sauteuse.

Note :

La butée rouge

9

 relevée vers l’arrière sert de butée

pour la plaque de base de l’outil électroportatif.

Panneaux de lambris  (coupe longitudinale, encoche)

(voir figure D)

– Desserrez le bouton de blocage

3

 de quelques tours.

– Enlevez la glissière

4

 et le pont

8

 de l’unité de base

1

.

– Montez les rallonges du support

6

 à droite et à gauche sur

l’unité de base

1

.

– Montez les supports supplémentaires

7

 en fonction de la

longueur de la pièce

à l’envers

 (voir figure D) dans la glis-

sière intérieure ou extérieure des rallonges de support.

f

Veillez à ce que le tracé se trouve dans l’espace libre

entre les supports supplémentaires pour éviter de

scier dans la station de sciage.

Note :

Lors du sciage de coupes longitudinales, la station de

sciage ne sert que de surface de support. Il n’est pas possible

de serrer la pièce. Maintenez-la bien pendant le sciage.

Instructions d’utilisation

f

N’utilisez que les lames de scie recommandées par

Bosch (voir page 129).

Si vous utilisez des lames de scie

trop fines, il y a danger que la lame de scie pourrait quitter

la ligne de coupe.

La plaque de base de la scie sauteuse doit se trouver toujours

en position avant.

L’épaisseur du matériau à couper dépend de la performance

de la scie sauteuse respective.

Vous trouverez des indications dans les instructions d’utilisa-

tion de votre scie sauteuse.

La pièce à travailler doit toujours être bien serrée afin d’assu-

rer un travail en toute sécurité.

Le sciage

– Placez la plaque de base de l’outil électroportatif sur la glis-

sière

4

, de sorte à scier toujours en direction du bouton de

blocage

3

.

– Mettez l’outil électroportatif en fonctionnement.

– Sciez la pièce à travailler en appliquant une vitesse d’avan-

ce régulière.

OBJ_BUCH-1219-002.book  Page 20  Tuesday, June 21, 2011  2:15 PM

 Français |

21

Bosch Power Tools

1 609 929 W68 | (21.6.11)

– Arrêtez l’outil électroportatif et attendez l’arrêt complet de

la lame de scie.

– Retirez l’outil électroportatif de la glissière et desserrez la

pièce.

Transport

– Retirez l’outil électroportatif avant le transport.

Conseils d’utilisation

Par la suite, nous vous donnons des conseils pour effectuer des coupes longitudinales ou des coupes d’onglet (90°/45°).

Vous trouverez des instructions de travail et des conseils

d’utilisation de la station de sciage PLS 300 sous :

www.bosch-do-it.com/pls300

Pour des questions supplémentaires, veuillez vous adresser à

notre service d’assistance téléphonique :

France

Tel. : 0 811 36 01 22

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Suisse

Tel. : +41 (044) 8 47 15 12

Fonctionnement

Le découpage de carreaux

Préparation du travail

Si la station de sciage doit être utilisée pour couper des car-

reaux, il faut utiliser le set supplémentaire PTC 1.

La butée

15

 est fournie repliée en deux parties.

– Avant la première utilisation, assemblez les deux parties

de la butée

15

 de sorte à ce qu’elle ne se laisse plus démon-

ter.

Coupe longitudinale (voir figures F1–F3)

– Desserrez le bouton de blocage

3

 de quelques tours.

– Tournez le levier

10

 de blocage de la glissière vers la gau-

che et soulevez la glissière

4

 vers le haut.

– Montez la butée

15

 au centre de la rainure du pont

8

 et

poussez-la en direction de l’unité de base

1

 jusqu’à ce

qu’elle touche celle-ci.

– Marquez le tracé souhaité sur la pièce.

– Placez la pièce, la face visible orientée vers le haut, à plat

contre la butée

15

.

– Rabaissez la glissière

4

 et alignez la pièce sur la graduation

de la butée

15

 avec le tracé.

– Rabattez la glissière

4

 à l’aide de la paume de la main à

proximité de la pièce.

– Serrez le bouton de blocage

3

.

– Bloquez la glissière

4

 au moyen du levier

10

.

Coupe diagonale (voir figure G)

Il est possible de régler les angles de coupe d’onglets dans le

plan horizontal dans une plage de 45° (côté gauche) à 45°

(côté droit).

– Desserrez le bouton de blocage

12

.

Problème

Cause

Remède

La lame de scie quitte la ligne

de coupe

La glissière

4

 n’est pas bloquée

Bloquer la glissière conformément à la hauteur

de la pièce, serrer correctement la pièce

Lame de scie trop fine

Utiliser la lame de scie T144DP fournie

Vitesse de sciage trop élevée

(outil électroportatif est déplacé trop rapide-

ment)

Scier la pièce en appliquant une avance réguliè-

re et faible

Ne pas pousser contre les butées latérales

5

L’angle de la plaque de base vers la lame de scie

n’est pas correctement réglé

Orienter la plaque de base vers la lame de scie et

resserrer

La lame de scie ne se trouve pas dans le guide-

lame à rouleau (voir figure E)

Ajuster le guide-lame à rouleau de sorte à ce que

la lame de scie soit guidée (voir instructions

d’utilisation de la scie sauteuse)

La surface du bois n’est pas

propre

La pièce a été sciée, la face visible vers le haut Scier la pièce, la face visible vers le bas

(voir figure A3)

Lame de scie usée

Monter une nouvelle lame de scie

Vitesse de sciage trop élevée

(outil électroportatif est déplacé trop rapide-

ment)

Scier la pièce en appliquant une avance réguliè-

re et faible

Ne pas pousser contre les butées latérales

5

Le sciage a été effectué avec mouvement pen-

dulaire

Arrêter le mouvement pendulaire

OBJ_BUCH-1219-002.book  Page 21  Tuesday, June 21, 2011  2:15 PM

22

 | Français

1 609 929 W68 | (21.6.11)

Bosch Power Tools

– Tournez la glissière

4

 vers la gauche ou la droite jusqu’à ce

que l’indicateur d’angle

13

 indique l’angle d’onglet souhai-

té.

– Resserrez le bouton de blocage

12

.

Pour un réglage rapide et précis d’angles standard, la glissière

s’encliquette à 0° et à 45°.

– Pour les autres étapes de travail, voir « Coupe

longitudinale » sur la page 21.

Instructions d’utilisation

Couper des carreaux (voir figures H1–H3)

– Placez la scie à carrelage

14

 dans la fente de sciage de la

glissière

4

 au-dessus de la butée

15

.

La flèche sur la scie à carrelage doit pointer vers vous.

– Faites passer la scie à carrelage

14

 au-dessus de toute la

surface du carreau en appliquant une pression homogène.

– Retirez la scie à carrelage

14

 de la glissière

4

.

– Tournez le levier

10

 de blocage de la glissière vers la gau-

che et soulevez la glissière

4

 vers le haut.

– Posez les cônes de fracturation

16

 sur une surface stable.

Placez le carreau sur les cônes de fracturation de sorte que

ces derniers soient positionnés au-dessous du tracé et aux

bords du carreau.

Pour les coupes diagonales, positionnez les cônes de frac-

turation au-dessous du tracé et légèrement déplacés vers

l’intérieur.

– En même temps, appuyez des deux poings sur les parties

extérieures du carreau jusqu’à ce que celui-ci se casse.

Conseils d’utilisation

Vous trouverez des instructions de travail et des conseils

d’utilisation de la station de sciage PLS 300 sous :

www.bosch-do-it.com/pls300

Pour des questions supplémentaires, veuillez vous adresser à

notre service d’assistance téléphonique :

France

Tel. : 0 811 36 01 22

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Suisse

Tel. : +41 (044) 8 47 15 12

Entretien et Service Après-Vente

Nettoyage et entretien

Si, malgré tous les soins apportés à la fabrication et au contrô-

le de la station de sciage, celle-ci devait avoir un défaut, la ré-

paration ne doit être confiée qu’à une station de service

après-vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de piè-

ces de rechange, nous préciser impérativement le numéro

d’article à dix chiffres de la station de sciage indiqué sur la pla-

que signalétique.

Nettoyage

Après chaque opération de travail, enlevez les poussières et

les copeaux en soufflant avec de l’air comprimé ou à l’aide

d’un pinceau.

Conditions de garantie

Une utilisation incorrecte pourrait provoquer un sciage dans

la glissière

4

 ou le pont

8

. Dans un tel cas il ne sera pas possi-

ble de faire valoir les droits de garantie, étant donné que le

fonctionnement de la station de sciage ne s’en trouve pas en-

travé.

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition

pour répondre à vos questions concernant l’achat, l’utilisation

et le réglage de vos produits et de leurs accessoires.

Problème

Cause

Remède

Le carreau ne se casse pas le

long du tracé

Ligne d’entaillage discontinue

Augmenter la pression lors de la coupe des car-

reaux et les entailler uniformément

Scie à carrelage

14

 montée incorrecte-

ment

Monter correctement la scie à carrelage

(voir figure H1)

Structure irrégulière de la surface du car-

reau

Augmenter la pression lors de la coupe des car-

reaux ainsi que la vitesse de coupe

Fausse position des cônes de fracturation

lors de la casse du carreau

Positionner les cônes de fracturation au-dessous

du tracé et aux bords du carreau (voir figure H3)

Pour les coupes diagonales, positionnez les cônes

de fracturation au-dessous du tracé et légèrement

déplacés vers l’intérieur.

Ligne d’entaillage discontinue

Augmenter la pression lors de la coupe des car-

reaux

OBJ_BUCH-1219-002.book  Page 22  Tuesday, June 21, 2011  2:15 PM

 Español |

23

Bosch Power Tools

1 609 929 W68 | (21.6.11)

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22

(coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Fax : +32 (070) 22 55 75

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les stations de sciage, ainsi que leurs accessoires et emballa-

ges, doivent pouvoir suivre chacun une voie de recyclage ap-

propriée.

Sous réserve de modifications.

Español

Instrucciones de seguridad

Instrucciones generales de seguridad

Lea íntegramente las advertencias de peli-

gro e instrucciones que se adjuntan con la

estación de corte y con la herramienta eléc-

trica que desee acoplar a la misma.

En caso

de no atenerse a las indicaciones de seguridad

e instrucciones, ello puede ocasionar una des-

carga eléctrica, un incendio y/o lesión grave.

Instrucciones de seguridad para estaciones de

corte

f

Saque el enchufe de la red y/o desmonte el acumulador

de la herramienta eléctrica antes de realizar un ajuste

en el aparato o al cambiar de accesorio.

La puesta en

marcha accidental de la herramienta eléctrica puede pro-

vocar accidentes.

f

Ensamble correctamente la estación de corte antes de

acoplar a ella la herramienta eléctrica.

Únicamente un

ensamble correcto permite guiar con seguridad la herra-

mienta eléctrica.

f

Coloque la estación de corte sobre una superficie fir-

me, plana y horizontal.

Si la estación de corte llega a des-

plazarse, o cojea, no es posible guiar uniformemente ni de

forma segura la herramienta eléctrica o la pieza.

f

Antes de utilizarla, fije firmemente la herramienta

eléctrica a la estación de corte.

Podría perder el control

sobre la herramienta eléctrica si ésta no va correctamente

sujeta a la estación de corte.

f

Tenga cuidado de no introducir el cable de la herra-

mienta eléctrica entre la unidad base y el carril guía.

Si

el cable se daña o corta existe el riesgo de exponerse a una

sacudida eléctrica.

f

Retire la herramienta eléctrica antes de ensamblar de

otra forma la estación de corte o de abatir hacia arriba

el carril guía.

La herramienta eléctrica podría caerse, da-

ñarse o lesionarle.

f

No emplee una estación de corte defectuosa.

Única-

mente una estación de corte en buen estado permite guiar

la herramienta eléctrica de forma segura.

f

Asegúrese que las piezas largas y pesadas no hagan

volcar la estación de corte.

Si las piezas de trabajo son

largas y pesadas, su extremo libre deberá soportarse con-

venientemente.

f

Póngase unos guantes de protección al cortar azulejos.

Al cortar azulejos se forman filos cortantes que pueden lle-

gar a lesionarle.

f

Únicamente corte aquellos materiales indicados en el

apartado relativo a la utilización reglamentaria de la es-

tación de corte.

No es posible cortar mármol, granito, ni

azulejos con una superficie en relieve, ni azulejos de piedra

natural.

Descripción y prestaciones del pro-

ducto

Utilización reglamentaria

PLS 300:

En combinación con la herramienta eléctrica, la es-

tación de corte ha sido concebida para efectuar cortes longi-

tudinales y transversales, en línea recta, en tablas y perfiles

de madera dura y blanda, así como en aluminio y plástico.

Pueden ajustarse unos ángulos de inglete horizontales máxi-

mos entre –45° y +45° y unos ángulos de inglete verticales

máximos entre 0° y 45°.

La estación de corte ha sido diseñada para ser utilizada exclu-

sivamente con sierras de calar Bosch PST para el aficionado.

f

Únicamente use las hojas de sierra recomendadas por

Bosch (ver página 129).

Si utiliza hojas de sierra dema-

siado delgadas, existe el peligro de que se desvíe de la lí-

nea de corte.

PLS 300 Set, PTC 1:

En combinación con el cortador de azu-

lejos, la estación de corte puede usarse para cortar azulejos

cerámicos y de gres con un grosor máximo de 10 mm.

El ángulo de inglete horizontal puede ajustarse como máximo

entre –45° y + 45°.

OBJ_BUCH-1219-002.book  Page 23  Tuesday, June 21, 2011  2:15 PM

24

 | Español

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Componentes principales

La numeración de los componentes está referida a la imagen

de la estación de corte en las páginas ilustradas.

PLS 300

1

Unidad base

2

Escala para ángulo de inglete (horizontal)

3

Botón de enclavamiento para el ajuste de altura

4

Carril guía con ranura de corte

5

Topes laterales del carril guía

6

Prolongador del apoyo

7

Apoyo adicional

8

Puente

9

Tope final para cortes a inglete verticales

10

Palanca de bloqueo del carril guía

11

Marca de alineación

12

Mango de bloqueo para ángulos de inglete discreciona-

les (horizontal)

13

Indicador de ángulos (horizontal)

PTC 1*

14

Cortador de azulejos

15

Tope con escala

16

Conos de ruptura

* sólo en combinación con PLS 300

Datos técnicos

f

Únicamente use las hojas de sierra recomendadas por

Bosch (ver página 129).

Si utiliza hojas de sierra dema-

siado delgadas, existe el peligro de que se desvíe de la lí-

nea de corte.

Operación

Serrado

Preparativos para el trabajo

El ensamble de la estación de corte deberá realizarse de

acuerdo a la aplicación correspondiente:

– Serrado de paneles

(p. ej. laminados)

– Serrado de perfiles

(p. ej. molduras)

No es necesario atornillar ninguna pieza.

Paneles  (corte transversal) (ver figuras A1–A3)

– Acople los prolongadores del apoyo

6

 a los lados izquierdo

y derecho de la unidad base

1

.

– Dependiendo de la longitud que tenga la pieza inserte los

apoyos adicionales en la guía interior o exterior de los pro-

longadores del apoyo

7

.

– Afloje un par de vueltas el botón de enclavamiento

3

.

– Gire a izquierdas la palanca

10

 que se encarga de enclavar

el carril guía

4

 y abata el mismo hacia arriba.

– Trace la línea de corte deseada sobre la pieza de trabajo.

– Coloque la pieza de trabajo plana, sobre la cara vista, y

asiente lateralmente la pieza contra el tope de la unidad

base

1

.

– Abata hacia abajo el carril guía y haga coincidir la línea de

corte trazada sobre la pieza con la marca

11

.

– Asegure el carril guía

4

 con la palanca

10

.

– Apriete firmemente el botón de enclavamiento

3

.

Paneles  (corte a inglete horizontal) (ver figura B)

El ángulo de inglete horizontal puede ajustarse dentro de un

margen de 45° (hacia la izquierda) a 45° (hacia la derecha).

Estación de corte

PLS 300

PLS 300 Set

(PLS 300 + PTC 1)

Nº de artículo

3 603 M04 0..

3 603 M04 1..

Serrado

– Longitud de corte máx. en cortes transversales (90°)

– Altura de corte, máx.

– Ángulos de inglete

horizontal

vertical

mm

mm

°

°

315

25

±

 45

±

 45

315

25

±

 45

±

 45

Corte de azulejos

– Longitud de corte máx. en cortes transversales (90°)

– Altura de corte, máx.

– Ángulos de inglete

horizontal

mm

mm

°

–

–

–

340

10

±

 45

Peso según EPTA-Procedure 01/2003

kg

3,4

3,4 + 0,2

Medidas que deberán cumplir las hojas de sierra

Longitud total, máx.

mm

100

Longitud dentada, máx.

mm

76

OBJ_BUCH-1219-002.book  Page 24  Tuesday, June 21, 2011  2:15 PM

 Español |

25

Bosch Power Tools

1 609 929 W68 | (21.6.11)

– Afloje el botón de enclavamiento

12

.

– Gire el carril guía

4

 hacia la izquierda o derecha hasta con-

seguir que el indicador de ángulos

13

 coincida con el ángu-

lo de inglete deseado.

– Apriete el mango de bloqueo

12

.

El carril guía lleva unas muescas que lo permiten ajustar de

forma rápida y fiable a los ángulos estándar de 0° y 45°.

– Siga los demás pasos de trabajo según apartado

“Paneles (corte transversal)” en página 24.

Perfiles  (corte a inglete vertical) (ver figuras C1–C3)

– Acople los prolongadores del apoyo

6

 a los lados izquierdo

y derecho en la parte anterior del puente

8

.

– Abata hacia atrás 180° el tope final rojo

9

.

– Afloje un par de vueltas el botón de enclavamiento

3

.

– Gire a izquierdas la palanca

10

 que se encarga de enclavar

el carril guía

4

 y abata el mismo hacia arriba.

– Trace la línea de corte deseada sobre la pieza de trabajo.

– Coloque plana la pieza de traba-

jo y asiéntela contra el tope de

los prolongadores del apoyo

6

.

– Abata hacia abajo el carril guía y

haga coincidir la línea de corte

trazada sobre la pieza con la marca

11

.

– Asegure el carril guía

4

 con la palanca

10

.

– Apriete firmemente el botón de enclavamiento

3

.

– Ajuste la placa base de la sierra de calar al ángulo deseado.

Indicaciones al respecto las encontrará en las instruccio-

nes de manejo de la sierra de calar.

Observación:

El tope final rojo

9

 abatido hacia atrás sirve de

tope para la placa base de la herramienta eléctrica.

Paneles  (corte longitudinal, rebaje) (ver figura D)

– Afloje un par de vueltas el botón de enclavamiento

3

.

– Retire el carril guía

4

 y el puente

8

 de la unidad base

1

.

– Acople los prolongadores del apoyo

6

 a los lados izquierdo

y derecho de la unidad base

1

.

– Inserte

boca arriba

 (ver figura D) los apoyos adicionales

7

, ya sea en la guía interior o en la exterior de los prolonga-

dores del apoyo, según la longitud que tenga la pieza.

f

Observe que la línea de corte transcurra dentro del

área con el rebaje existente en los apoyos adicionales

para no dañar la estación de corte al serrar.

Observación:

Al realizar cortes longitudinales, la estación de

corte solamente sirve como base de apoyo. La pieza de traba-

jo no puede ser fijada. Por ello, la pieza deberá sujetarse fir-

memente al serrar.

Instrucciones para la operación

f

Únicamente use las hojas de sierra recomendadas por

Bosch (ver página 129).

Si utiliza hojas de sierra dema-

siado delgadas, existe el peligro de que se desvíe de la lí-

nea de corte.

La placa base de la sierra de calar deberá encontrarse siem-

pre en la posición delantera.

El grosor del material que puede cortarse depende de la capa-

cidad de corte de la sierra de calar utilizada.

Indicaciones al respecto las encontrará en las instrucciones

de manejo de la sierra de calar.

Para obtener una seguridad máxima en el trabajo deberá fijar-

se siempre la pieza.

Serrado

– Coloque la herramienta eléctrica sobre el carril guía

4

 de

modo que al serrar, la placa base quede mirando siempre

en dirección al botón de enclavamiento

3

.

– Conecte la herramienta eléctrica.

– Sierre la pieza de trabajo con un avance uniforme.

– Desconecte la herramienta eléctrica y espere a que la hoja

de sierra se haya detenido por completo.

– Retire la herramienta eléctrica del carril guía y afloje la pie-

za de trabajo.

Transporte

– Realice el transporte sin tener montada la herramienta

eléctrica.

Consejos prácticos

A continuación les damos unos consejos prácticos para la ejecución de cortes longitudinales o a inglete (90°/45°).

Problema

Causa

Solución

Al serrar se desvía de la

línea de corte

Carril guía

4

 sin fijar

Fijar el carril guía de acuerdo a la altura de la pieza

de trabajo cuidando que ésta quede firmemente

sujeta

Hoja de sierra demasiado delgada

Usar la hoja de sierra T144DP suministrada

Velocidad de serrado excesiva (la herramienta

eléctrica ha sido empujada con demasiada

fuerza)

Serrar uniformemente la pieza de trabajo con un

avance reducido

No ejercer presión contra los topes laterales

5

El ángulo ajustado entre la placa base y la hoja

de sierra no es correcto

Corregir la posición de la placa base respecto a la

hoja de sierra y volver a sujetarla

La hoja de sierra no está alojada en el rodillo

guía (ver figura E)

Ajustar el rodillo guía de modo que éste guíe la ho-

ja de sierra (ver instrucciones de uso de la sierra

de calar)

OBJ_BUCH-1219-002.book  Page 25  Tuesday, June 21, 2011  2:15 PM

26

 | Español

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Instrucciones para la operación y consejos prácticos para la

estación de corte PLS 300 los encontrará en:

www.bosch-do-it.com/pls300

Si surgiese alguna duda, llame por favor a nuestro teléfono de

asesoramiento al cliente:

España

Tel.: +34 (0901) 11 66 97

Operación

Corte de azulejos

Preparativos para el trabajo

Si desea utilizar la estación de corte para cortar azulejos es

necesario utilizar el set suplementario PTC 1.

El tope

15

 se suminstra plegado en dos partes.

– Antes del primer uso empalme ambas parte del tope

15

 de

forma que ya no sea posible separarlas.

Corte longitudinal (ver figuras F1–F3)

– Afloje un par de vueltas el botón de enclavamiento

3

.

– Gire a izquierdas la palanca

10

 que se encarga de enclavar

el carril guía

4

 y abata el mismo hacia arriba.

– Aloje el tope

15

 por el centro en la ranura del puente

8

 y

deslízelo hasta asentarlo contra la unidad base

1

.

– Trace la línea de corte deseada sobre la pieza de trabajo.

– Coloque la pieza de trabajo plana, con la cara vista hacia

arriba, asentándola contra el tope

15

.

– Abata hacia abajo el carril guía

4

 y ajuste la medida de cor-

te de la pieza de trabajo ayudándose de la escala del tope

15

.

– Presione hacia abajo con la palma de la mano el carril guía

4

 en la zona de la pieza de trabajo.

– Apriete firmemente el botón de enclavamiento

3

.

– Asegure el carril guía

4

 con la palanca

10

.

Corte diagonal (ver figura G)

El ángulo de inglete horizontal puede ajustarse dentro de un

margen de 45° (hacia la izquierda) a 45° (hacia la derecha).

– Afloje el botón de enclavamiento

12

.

– Gire el carril guía

4

 hacia la izquierda o derecha hasta con-

seguir que el indicador de ángulos

13

 coincida con el ángu-

lo de inglete deseado.

– Apriete el mango de bloqueo

12

.

El carril guía lleva unas muescas que lo permiten ajustar de

forma rápida y fiable a los ángulos estándar de 0° y 45°.

– Siga los demás pasos de trabajo según apartado “Corte

longitudinal” en página 26.

Instrucciones para la operación

Corte de azulejos (ver figuras H1–H3)

– Coloque el cortador de azulejos

14

 en la ranura de corte

del carril guía

4

 y posiciónelo encima del tope

15

.

La flecha que lleva el cortador de azulejos deberá señalar

hacia Ud.

– Deslice el cortador de azulejos

14

 de lado a lado del azulejo

ejerciendo una presión uniforme.

– Retire el cortador de azulejos

14

 del carril guía

4

.

– Gire a izquierdas la palanca

10

 que se encarga de enclavar

el carril guía

4

 y abata el mismo hacia arriba.

– Coloque los conos de ruptura

16

 sobre una base estable.

Deposite el azulejo sobre los conos de ruptura de forma

que éstos queden debajo de la línea de corte a ambos bor-

des del azulejo.

Al realizar cortes en diagonal los conos de ruptura deberán

colocarse también debajo de la línea de corte pero en este

caso no tan cerca de los bordes.

– Rompa el azulejo por la línea presionándolo simultánea-

mente con ambas manos a cada lado.

El corte en la cara superior

de la madera no es limpio

La pieza de trabajo ha sido serrada teniendo

arriba la cara vista

Serrar la pieza de trabajo con la cara vista boca

abajo (ver figura A3)

Hoja de sierra desgastada

Montar una hoja de sierra nueva

Velocidad de serrado excesiva (la herramienta

eléctrica ha sido empujada con demasiada

fuerza)

Serrar uniformemente la pieza de trabajo con un

avance reducido

No ejercer presión contra los topes laterales

5

Se ha serrado empleando el movimiento pen-

dular

Desactivar el movimiento pendular

Problema

Causa

Solución

OBJ_BUCH-1219-002.book  Page 26  Tuesday, June 21, 2011  2:15 PM

 Español |

27

Bosch Power Tools

1 609 929 W68 | (21.6.11)

Consejos prácticos

Instrucciones para la operación y consejos prácticos para la

estación de corte PLS 300 los encontrará en:

www.bosch-do-it.com/pls300

Si surgiese alguna duda, llame por favor a nuestro teléfono de

asesoramiento al cliente:

España

Tel.: +34 (0901) 11 66 97

Mantenimiento y servicio

Mantenimiento y limpieza

Si a pesar de los esmerados procesos de fabricación y con-

trol, la estación de corte llegase a averiarse, la reparación de-

berá encargarse a un taller de servicio autorizado para herra-

mientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la estación de corte.

Limpieza

Después de cada fase de trabajo elimine el polvo y las virutas

soplando aire comprimido, o con un pincel.

Condiciones de garantía

En el caso de una aplicación incorrecta puede ocurrir que lle-

gue a dañar con la hoja de sierra el carril guía

4

 o el puente

8

.

Estos daños no quedan cubiertos por la garantía, ya que no

afectan al funcionamiento de la estación de corte.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio las podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 (0901) 11 66 97

Fax: +34 (91) 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Problema

Causa

Solución

El azulejo no se rompe a lo largo

de la línea de corte

La línea de corte es discontinua

Cortar el azulejo con una presión mayor y con una

profundidad más uniforme

El cortador de azulejos

14

 se colocó en la

posición incorrecta

Colocar correctamente el cortador de azulejos

(ver figura H1)

Superficie irregular del azulejo

Cortar el azulejo ejerciendo una mayor presión y

aumentando la velocidad de corte.

Los conos de ruptura han sido posiciona-

dos incorrectamente

Colocar los conos de ruptura debajo de la línea de

corte y en los bordes del azulejo (ver figura H3)

Al realizar cortes en diagonal colocar los conos de

ruptura debajo de la línea de corte pero en este ca-

so no tan cerca de los bordes

La línea de corte es discontinua

Cortar el azulejo ejerciendo una presión mayor

OBJ_BUCH-1219-002.book  Page 27  Tuesday, June 21, 2011  2:15 PM

28

 | Português

1 609 929 W68 | (21.6.11)

Bosch Power Tools

Eliminación

La estación de corte, accesorios y embalajes deberán some-

terse a un proceso de recuperación que respete el medio am-

biente.

Reservado el derecho de modificación.

Português

Indicações de segurança

Indicações gerais de segurança

Leia todas as indicações de advertência e

as instruções enviadas junto com a estação

de serra e com a ferramenta eléctrica a ser

montada.

O desrespeito das instruções de se-

gurança pode causar choque eléctrico, incên-

dios e/ou graves lesões.

Indicações de segurança para estações de serra

f

Puxar a ficha da tomaia e/ou retirar o acumulador da

ferramenta eléctrica, antes de executar ajustes no apa-

relho ou de substituir peças e acessórios.

O arranque in-

voluntário de ferramentas eléctricas é a causa de alguns

acidentes.

f

Montar correctamente a estação de serra, antes de

montar a ferramenta eléctrica.

Só uma montagem per-

feita possibilita uma condução segura da ferramenta eléc-

trica.

f

Apoiar a estação de serra sobre uma superfície firme,

plana e horizontal.

Se a estação de serra puder se deslo-

car ou balançar, não será possível conduzir com segurança

a ferramenta eléctrica nem a peça a ser trabalhada.

f

Colocar firmemente a ferramenta eléctrica sobre a es-

tação de serra antes de utilizá-la.

Se a ferramenta eléctri-

ca se deslocar sobre a estação de serra, poderá perder o

controlo sobre a ferramenta.

f

Observe que o cabo da ferramenta eléctrica não esteja

entre a unidade de base e o carril de guia.

Se o cabo for

danificado ou cortado, há risco de um choque eléctrico.

f

Remover a ferramenta eléctrica antes de efectuar mo-

dificações na estação de serra ou de bascular o carril de

guia para cima.

A ferramenta eléctrica pode cair, sofrer

danos ou causar lesões.

f

Não usar uma estação de serra defeituosa.

Só uma esta-

ção de serra intacta pode conduzir a ferramenta eléctrica

de forma segura.

f

Assegure-se de que peças compridas e pesadas não

possam perder o equilíbrio sobre a estação de serra.

Apoiar ou escorar as extremidades de peças compridas e

pesadas.

f

Utilizar luvas de protecção ao cortar ladrilhos.

Em ladri-

lhos quebrados se formam cantos afiados, nas quais pode-

rá se ferir.

f

Só utilizar a estação de serrar para cortar materiais in-

dicados no capítulo de utilização conforme as disposi-

ções.

Não é possível cortar mármore ou granito, assim co-

mo ladrilhos, com uma estrutura da superfície grosseira.

Descrição do produto e da potência

Utilização conforme as disposições

PLS 300:

Junto com a ferramenta eléctrica, a estação de ser-

ra é destinada para serrar cortes longitudinais e transversais

rectos em tábuas e perfís de madeira dura e macia, em alumí-

nio e em plástico.

Podem ser ajustados ângulos de meia-esquadria de no máxi-

mo –45° a + 45°, assim como ângulos verticais de no máxi-

mo 0° a 45°.

A estação de serra é exclusivamente determinada para ser uti-

lizada com serras verticais PST Bosch do programa para entu-

siastas de bricolage.

f

Só devem ser utilizadas as lâminas de serra recomen-

dadas pela Bosch (veja página 129).

Se forem utilizadas

lâminas de serra finas demais, há perigo de que o corte de

serra seja desviado.

PLS 300 Set, PTC 1:

A estação de serrar, junto com o corta-

dor de ladrilhos, é destinada a cortar ladrilhos de cerâmica e

de faiança até uma espessura máxima de 10 mm.

É possível ajustar ângulos de meia-esquadria de no máximo

–45° a + 45°.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da estação de serra nas página de esquemas.

PLS 300

1

Unidade de base

2

Escala para ângulo de meia-esquadria

(horizontal)

3

Manípulo de fixação para o ajuste de altura

4

Carril de guia com fenda de corte

5

Esbarros laterais do carril de guia

6

Alongamento da base

7

Base adicional

8

Shunt

9

Batente para cortes de meia-esquadria verticais

10

Alavanca para o travamento do carril de guia

11

Marcação para o alinhamento

12

Manípulo de fixação para qualquer ângulo de meia-es-

quadria (horizontal)

13

Indicador de ângulo (horizontal)

PTC 1*

14

Cortador de ladrilhos

15

Esbarro com escala

16

Cone britador

* só em combinação com PLS 300

OBJ_BUCH-1219-002.book  Page 28  Tuesday, June 21, 2011  2:15 PM
