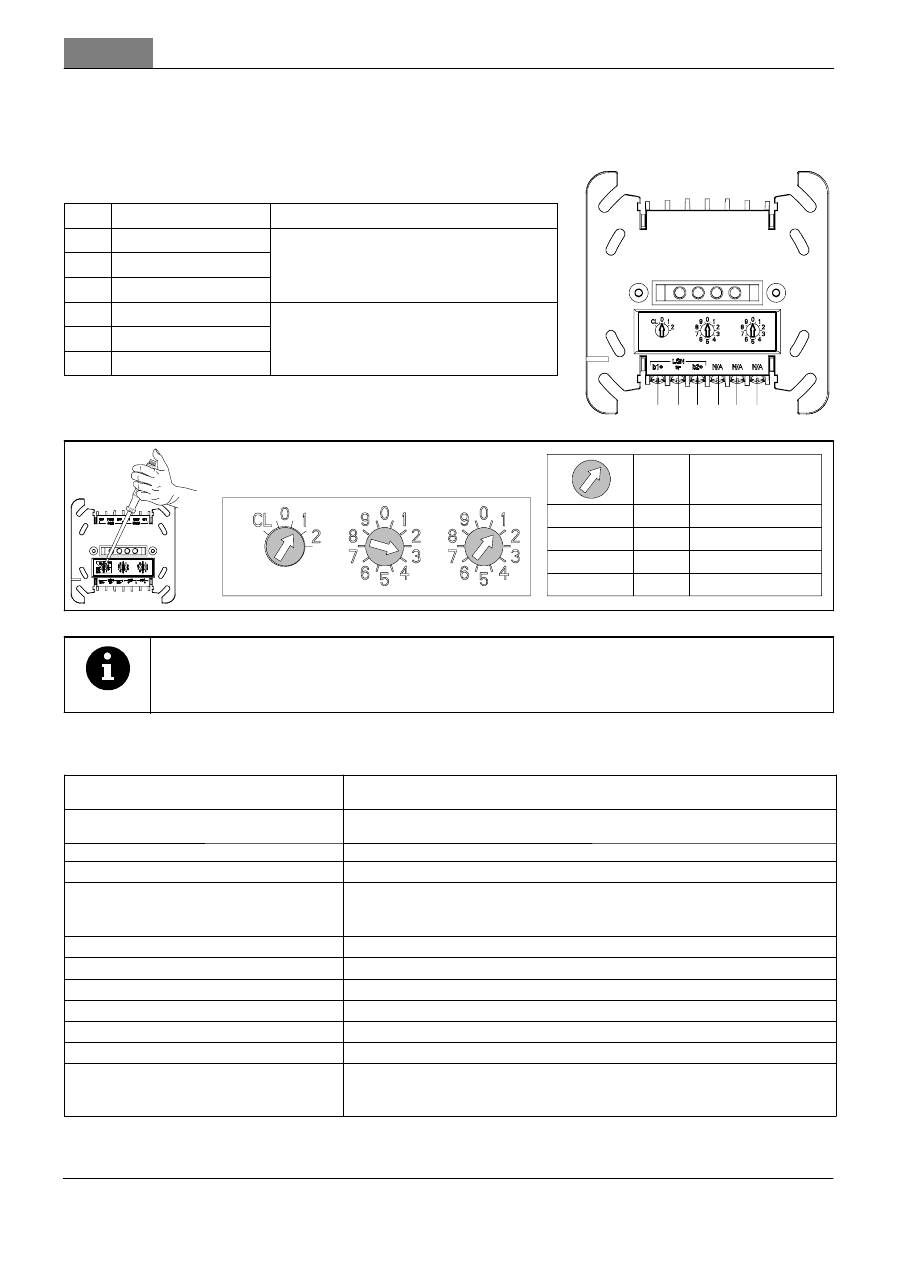

Popis produktu FLM-I 420-S Česky

Bosch Sicherheitssysteme GmbH

F.01U.003.287 | A3 | 2008.03

11 / 36

Popis funkcí

Zkratový izolátor izoluje zóny poplachu, ve kterých došlo ke zkratu nebo k přerušení obvodu následkem

přerušení vedení nebo vyjmutí hlásiče. Tímto postupem zůstává zachována funkčnost zbytku sítě.

Kabeláž

Poz.

Popis

Připojení

1

b1+

2

a-

LSN

3

b2+

4

N/A

volné kontakty, např. pro zapojení do

5

N/A

volné kontakty, např. pro zapojení do

kruhu prostřednictvím externího po-

éh

ě í

í ě í

6

N/A

p

p

mocného napětí a pro stínění

Nastavení

adresy

Režim/

X

XX

X

X

X

XX

X

CL 0 0

0 0 0

1 - 254

FPA-

5000

BZ 500 LSN

UEZ 2000 LSN

UGM 2020

255 - 299

_ _ _ _ D D D D

Technické údaje

Nastavení adresy 0 0 0

Kruhové nebo rozvětvené vedení v režimu LSN improved s

automatickým adresováním (systém s odbočkou T nelze použít)

Nastavení adresy 1 - 254

Kruhové nebo rozvětvené vedení nebo vedení s odbočkou

T v režimu LSN improved s manuálním adresováním

Nastavení adresy CL 0 0

Kruhové nebo rozvětvené vedení v ”klasickém” režimu LSN

Vstupní napětí (min. - max.)

15 - 33 V stejnosm.

Maximální spotřeba proudu

- při uvedení do provozu

- po uvedení do provozu

(ze sítě LSN)

< 0,4 mA

< 0,25 mA

Třída bezpečnosti podle IEC 60950

III

Krytí podle IEC 60529

IP 54

Přípustná provozní teplota

- 20 °C . . . 50 °C

Přípustná skladovací teplota

- 25 °C . . . 85 °C

Přípustná relativní vlhkost

< 96 %

Materiál a barva krytu

PPO (Noryl), signální bílá (RAL 9003)

Materiál krytu modulu rozhraní

Materiál krytu modulu pro

povrchovou montáž

PPO (Noryl)

Směs ABS a PC

5 6

3 4

1 2

INFO

Není povoleno používat současně různé režimy adresování.
