Descrição do produto FLM-I 420-S Português

Bosch Sicherheitssysteme GmbH

F.01U.003.287 | A3 | 2008.03

27 / 36

Descrição funcional

O isolador de curto-circuito isola as zonas de alarme onde ocorreu um curto-circuito ou uma interrupção

devido ao corte de um fio ou à remoção do detector. Isto significa que o resto do loop permanece

operacional.

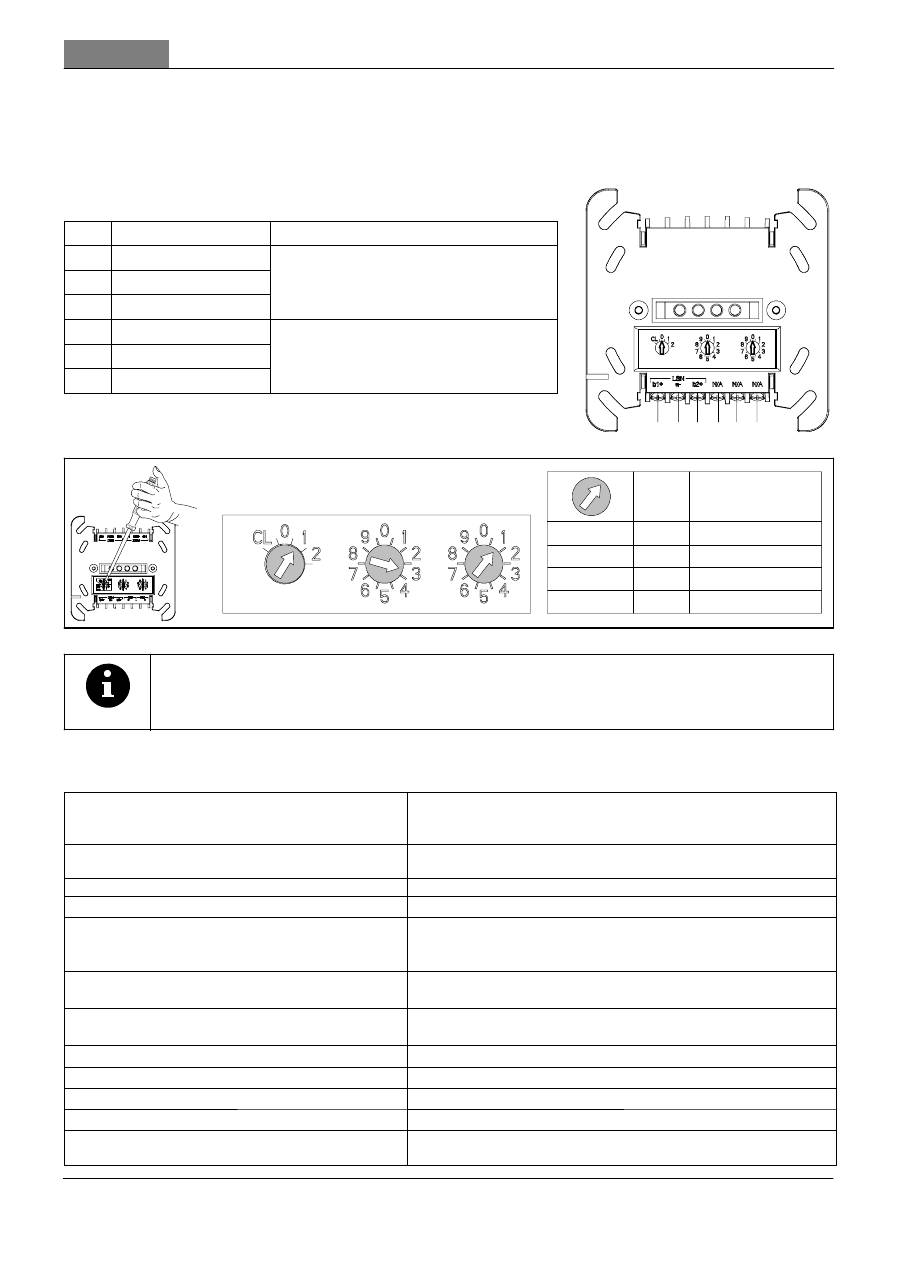

Cablagem

Pos.

Descrição

Ligação

1

b1+

2

a-

LSN

3

b2+

4

N/A

i

i li

li

5

N/A

terminais livres, p. ex. para ligar

tensão auxiliar ext e para blindagem

6

N/A

tensão auxiliar ext. e para blindagem

Definição de

endereço

Modo/

X

XX

X

X

X

XX

X

CL 0 0

0 0 0

1...254

FPA-

5000

BZ 500 LSN

UEZ 2000 LSN

UGM 2020

255...299

_ _ _ _ D D D D

Especificações técnicas

Definição de endereço 0 0 0

Loop/ramal em modo LSN improved com

endereçamento automático (ramal em T (Tee Off) em

modo LSN improved)

Definição de endereço 1...254

Loop/ramal/ramal em T (Tee Off) em modo LSN

improved com endereçamento manual

Definição de endereço CL 0 0

Loop/ramal em modo LSN ‘clássico’

Tensão de entrada (mín - máx)

15 Vdc - 33 Vdc

Consumo máximo de corrente

- durante a inicialização

- a seguir à inicialização

(do LSN)

< 0,4 mA

< 0,25 mA

Classe de segurança em conformidade com

a norma CEI 60950

III

Classe de protecção em conformidade com

a norma CEI 60529

IP 54

Temperatura de serviço permitida

-20 °C . . . 50 °C

Temperatura de armazenamento permitida

-25 °C . . . 85 °C

Humidade relativa permitida

< 96%

Material e cor da caixa

PPO (Noryl), branco brilhante (RAL 9003)

Material da caixa do módulo de interface

Material da caixa de montagem saliente

PPO (Noryl)

ABS + PC-Blend

5 6

3 4

1 2

INFO

Não é permitido usar diferentes modos de endereçamento em conjunto.
