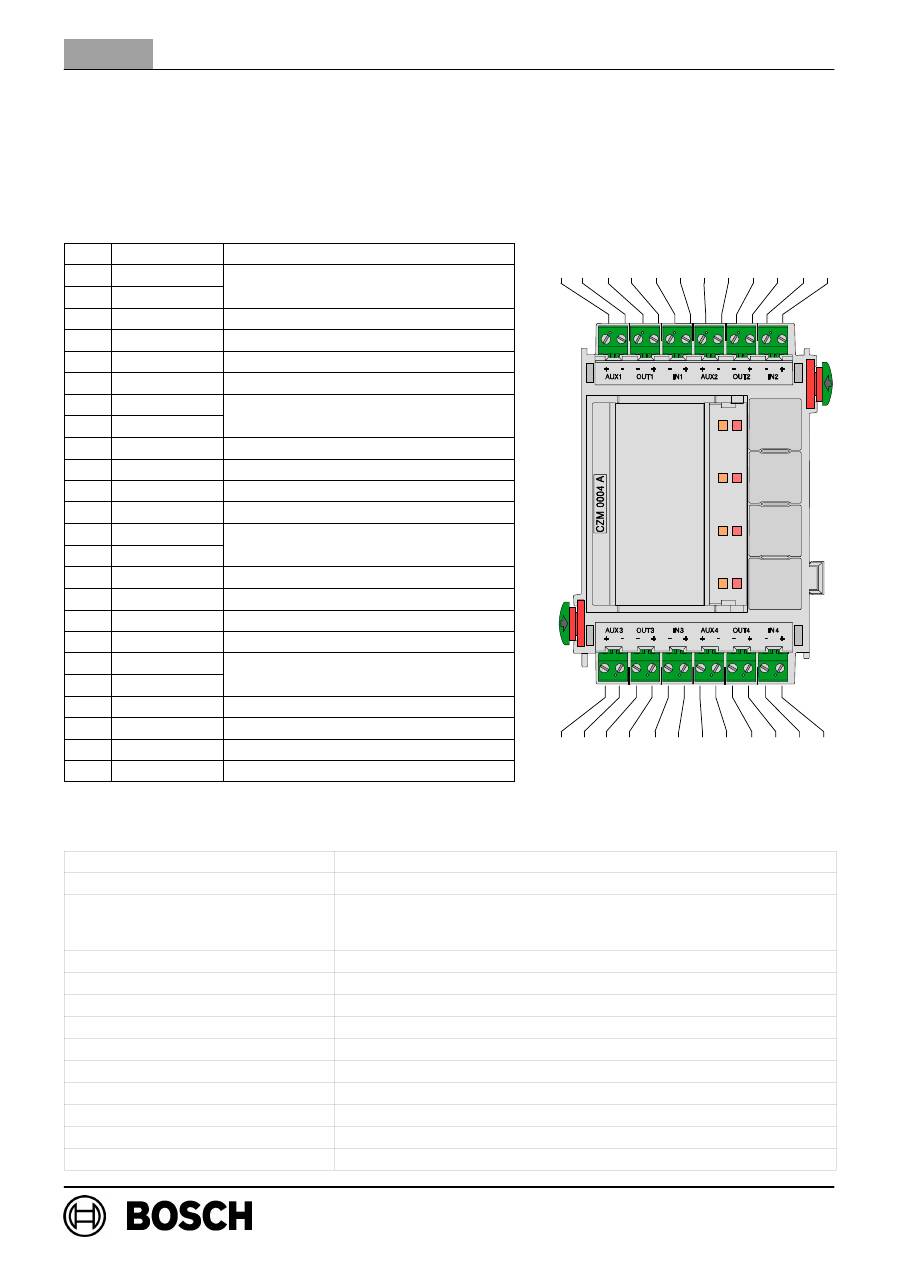

Bosch CZM 0004 A 4 Zone Conventional Module: Dansk 4.998.137.270 Produktbeskrivelse CZM 0004 A

Dansk 4.998.137.270  Produktbeskrivelse CZM 0004 A

8 / 32

ST−FIR / PRM1/deh

610−4.998.153.977 / A2

Funktionsbeskrivelse

d Den giver mulighed for installation af op til 4 overvågede konventionelle zoner til konventionelle 2−tråds detektorer og enheder med tørkontakt.

Kabelføring

Pos

.

Afmærkning

Tilslutning

1

AUX1 +

24 V DC ekstra strømforsyning zone 1

2

AUX1 −

24 V DC ekstra strømforsyning zone 1

3

OUT1 −

Zone 1 Udgang−lav

4

OUT1 +

Zone 1 Udgang−høj

5

IN1 −

Klasse A Zone 1 Indgang−lav

6

IN1 +

Klasse A Zone 1 Indgang−høj

7

AUX2 +

24 V DC ekstra strømforsyning zone 2

8

AUX2 −

24 V DC ekstra strømforsyning zone 2

9

OUT2 −

Zone 2 Udgang−lav

10

OUT2 +

Zone 2 Udgang−høj

11

IN2 −

Klasse A Zone 2 Indgang−lav

12

IN2 +

Klasse A Zone 2 Indgang−høj

13

AUX3 +

24 V DC ekstra strømforsyning zone 3

14

AUX3 −

24 V DC ekstra strømforsyning zone 3

15

OUT3 −

Zone 3 Udgang−lav

16

OUT3 +

Zone 3 Udgang−høj

17

IN3 −

Klasse A Zone 3 Indgang−lav

18

IN3 +

Klasse A Zone 3 Indgang−høj

19

AUX4 +

24 V DC ekstra strømforsyning zone 4

20

AUX4 −

24 V DC ekstra strømforsyning zone 4

21

OUT4 −

Zone 4 Udgang−lav

22

OUT4 +

Zone 4 Udgang−høj

23

IN4 −

Klasse A Zone 4 Indgang−lav

24

IN4 +

Klasse A Zone 4 Indgang−høj

Tekniske specifikationer

Visning / betjening

8 lysdioder (4 røde, 4 gule) / 4 taster (test af lysdioder)

Indgangsspænding (min. − maks.)

20 V DC − 30 V DC

Maks. strømforbrug

− standby−tilstand (4 zoner)

− alarm−tilstand (4 zoner)

  65 mA

165 mA

Maks. udgangsspænding

20 V DC

$

5%

Maks. udgangsstrøm

100 mA

$

10%

Sikkerhedsstandarder

IEC 60950 / EN 60950

EMI / EMC beskyttelse

UL 864 / FCC Del 15

Driftstemperatur

−5

_

C . . . 50

_

C

Opbevaringstemperatur

−20

_

C . . . 60

_

C

Tilladt relativ luftfugtighed

maks. 95% ikke kondenserende

Kabinetmateriale og −farve

ABS plast Polylac PA−766 (UL94 V−0), halvglans antracit, RAL 7016

Dimensioner (H x B x D)

ca. 127 x 96 x 60 mm

Vægt

ca. 135 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
