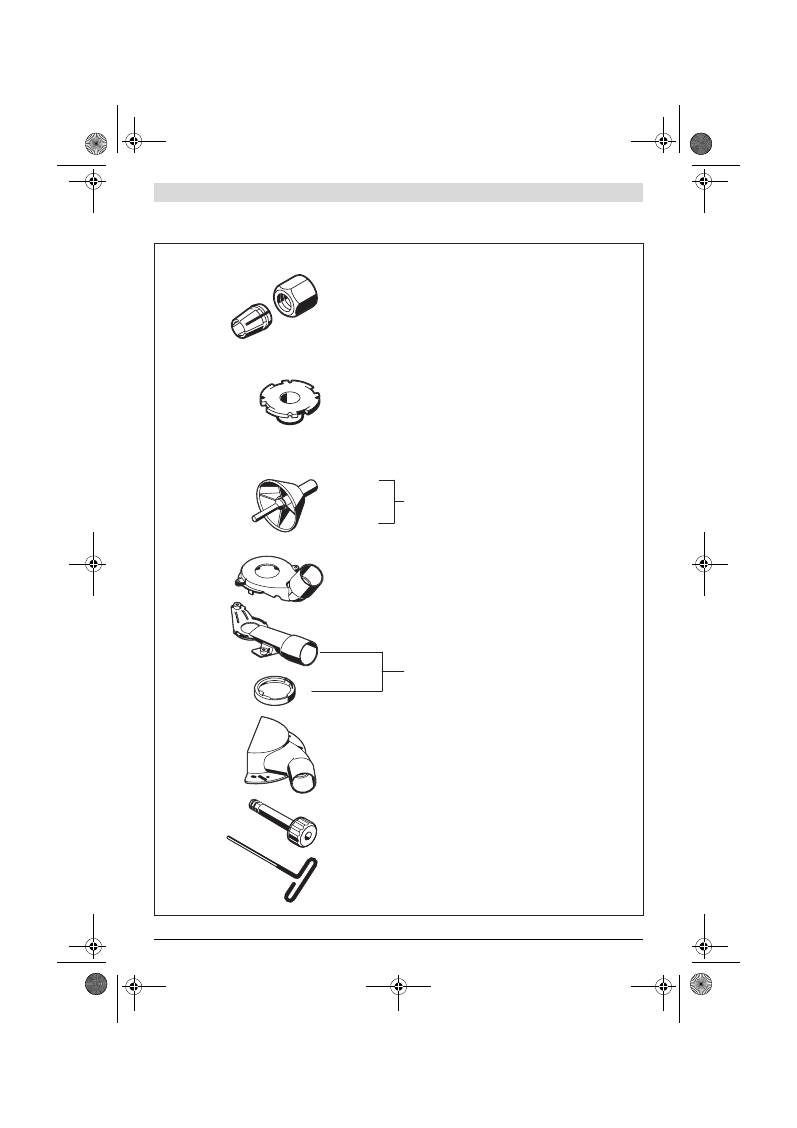

Bosch GOF 1600 CE Professional: UT S R

  |

9

Bosch Power Tools

2 610 022 197 | (9.2.12)

U T S R

54 55

14

54 55

14

2

3

3

24

58

60

59

56

57

59

OBJ_BUCH-1178-002.book  Page 9  Thursday, February 9, 2012  3:50 PM

10

 | Deutsch

2 610 022 197 | (9.2.12)

Bosch Power Tools

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk-

zeuge

Lesen Sie alle Sicherheitshinweise

und Anweisungen.

Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

Arbeitsplatzsicherheit

f

Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet.

Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

f

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden.

Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

f

Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

f

Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-

gen.

Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

f

Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl-

schränken.

Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

f

Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern.

Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

f

Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen.

Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

f

Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind.

Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

f

Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter.

Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

schen Schlages.

Sicherheit von Personen

f

Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen.

Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

f

Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille.

Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzun-

gen.

f

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu Unfällen

führen.

f

Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

f

Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht.

Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

f

Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen.

Lo-

ckere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

f

Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden.

Ver-

wendung einer Staubabsaugung kann Gefährdungen

durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

f

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si-

cherer im angegebenen Leistungsbereich.

f

Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist.

Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden.

f

Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät

WARNUNG

OBJ_BUCH-1178-002.book  Page 10  Thursday, February 9, 2012  3:50 PM

 Deutsch |

11

Bosch Power Tools

2 610 022 197 | (9.2.12)

weglegen.

Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

f

Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso-

nen das Gerät nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht gelesen

haben.

Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

f

Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elektrowerkzeu-

ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren.

Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f

Halten Sie Schneidwerkzeuge scharf und sauber.

Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu füh-

ren.

f

Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit.

Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

Service

f

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren.

Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Fräsen

f

Halten Sie das Elektrowerkzeug nur an den isolierten

Griffflächen, da der Fräser das eigene Netzkabel tref-

fen kann.

Der Kontakt mit einer spannungsführenden Lei-

tung kann auch metallene Geräteteile unter Spannung set-

zen und zu einem elektrischen Schlag führen.

f

Befestigen und sichern Sie das Werkstück mittels

Zwingen oder auf andere Art und Weise an einer stabi-

len Unterlage.

Wenn Sie das Werkstück nur mit der Hand

oder gegen Ihren Körper halten, bleibt es labil, was zum

Verlust der Kontrolle führen kann.

f

Die zulässige Drehzahl des Einsatzwerkzeuges muss

mindestens so hoch sein wie die auf dem Elektrowerk-

zeug angegebene Höchstdrehzahl.

Zubehör, das sich

schneller als zulässig dreht, kann zerstört werden.

f

Fräser oder anderes Zubehör müssen genau in die

Werkzeugaufnahme (Spannzange) Ihres Elektrowerk-

zeuges passen.

Einsatzwerkzeuge, die nicht genau in die

Werkzeugaufnahme des Elektrowerkzeugs passen, drehen

sich ungleichmäßig, vibrieren sehr stark und können zum

Verlust der Kontrolle führen.

f

Führen Sie das Elektrowerkzeug nur eingeschaltet ge-

gen das Werkstück.

Es besteht sonst die Gefahr eines

Rückschlages, wenn sich das Einsatzwerkzeug im Werk-

stück verhakt.

f

Kommen Sie mit Ihren Händen nicht in den Fräsbereich

und an den Fräser. Halten Sie mit Ihrer zweiten Hand

den Zusatzgriff oder das Motorgehäuse.

Wenn beide

Hände die Fräse halten, können diese nicht vom Fräser

verletzt werden.

f

Fräsen Sie nie über Metallgegenstände, Nägel oder

Schrauben.

Der Fräser kann beschädigt werden und zu er-

höhten Vibrationen führen.

f

Verwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu.

Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen. Beschädigung einer Gasleitung kann zur Explosion

führen. Eindringen in eine Wasserleitung verursacht Sach-

beschädigung oder kann einen elektrischen Schlag verur-

sachen.

f

Verwenden Sie keine stumpfen oder beschädigten Frä-

ser.

Stumpfe oder beschädigte Fräser verursachen eine

erhöhte Reibung, können eingeklemmt werden und führen

zu Unwucht.

f

Halten Sie das Elektrowerkzeug beim Arbeiten fest mit

beiden Händen und sorgen Sie für einen sicheren

Stand.

Das Elektrowerkzeug wird mit zwei Händen siche-

rer geführt.

f

Sichern Sie das Werkstück.

Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

f

Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen.

Das Einsatzwerkzeug

kann sich verhaken und zum Verlust der Kontrolle über das

Elektrowerkzeug führen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen.

Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des

Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,

während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage in Holz,

Kunststoff und Leichtbaustoffen Nuten, Kanten, Profile und

Langlöcher zu fräsen sowie zum Kopierfräsen.

Bei reduzierter Drehzahl und mit entsprechenden Fräsern

können auch NE-Metalle bearbeitet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der Gra-

fikseite.

1

Fräsmotor

2

Taucheinheit

3

Kopiereinheit

OBJ_BUCH-1178-002.book  Page 11  Thursday, February 9, 2012  3:50 PM

12

 | Deutsch

2 610 022 197 | (9.2.12)

Bosch Power Tools

4

Handgriff (isolierte Grifffläche)

5

Drehknopf für Frästiefen-Feineinstellung (Taucheinheit)

6

Skala Frästiefen-Feineinstellung

7

Entriegelungshebel für Tauchfunktion

8

Indexmarkierung für Feineinstellung

9

Skala Frästiefeneinstellung (Taucheinheit)

10

Schieber mit Indexmarke (Taucheinheit)

11

Tiefenanschlag (Taucheinheit)

12

Revolveranschlag

13

Grundplatte

14

Gleitplatte

15

Stellrad Drehzahlvorwahl

16

Rändelschraube für Tiefenanschlag (Taucheinheit)

17

Überwurfmutter mit Spannzange

18

Fräser*

19

Feststelltaste für Ein-/Ausschalter

20

Ein-/Ausschalter

21

Sicherungstaste zur Motorentnahme

22

Spannhebel für Taucheinheit/Kopiereinheit

23

Aufnahme für Parallelanschlag-Führungsstangen

24

Drehknopf für Frästiefen-Feineinstellung (Kopiereinheit)

25

Spannhebel für Frästiefen-Grobeinstellung (Kopierein-

heit)

26

Aussparungen für Frästiefen-Grobeinstellung bei der Ko-

piereinheit

27

Spindel-Arretiertaste

28

Gabelschlüssel Schlüsselweite 24 mm

29

Rändelschraube für Absaugadapter(2x) *

30

Absaugadapter (Taucheinheit)*

31

Absaugschlauch (Ø 35 mm)*

32

Absaugadapter (Kopiereinheit)*

33

Zwischenring für Absaugadapter (Kopiereinheit)*

34

Skala Frästiefeneinstellung (Kopiereinheit)

35

Parallelanschlag*

36

Führungsstange für Parallelanschlag (2x)*

37

Flügelschraube für Parallelanschlag-Feineinstellung (2x)*

38

Flügelschraube für Parallelanschlag-Grobeinstellung

(2x)*

39

Drehknopf für Parallelanschlag-Feineinstellung*

40

Verstellbare Anschlagschiene für Parallelanschlag *

41

Flügelschraube für Parallelanschlag-Führungsstangen

(2x)*

42

Fräszirkel/Führungsschienenadapter*

43

Griff für Fräszirkel*

44

Flügelschraube für Fräszirkel-Grobeinstellung (2x)*

45

Flügelschraube für Fräszirkel-Feineinstellung (1x)*

46

Drehknopf für Fräszirkel-Feineinstellung*

47

Zentrierschraube für Zirkelanschlag *

48

Distanzplatte (im Set „Fräszirkel“ enthalten)*

49

Führungsschiene*

50

SDS-Kopierhülsenadapter

51

Befestigungsschraube für Kopierhülsenadapter (2x)

52

Entriegelungshebel für Kopierhülsenadapter

53

Kopierhülse

54

Befestigungsschraube für Gleitplatte

55

Zentrierdorn

56

Befestigungsschrauben für Kopiereinheit*

57

Spezial-Sechskantschlüssel für Frästiefen-

Feineinstellung (Kopiereinheit)*

58

Verlängerung für Frästiefen-Feineinstellung

(Kopiereinheit)*

59

Absaughaube zur Kantenbearbeitung *

60

Befestigungsschraube für Absaughaube *

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden Sie in

unserem Zubehörprogramm.

Technische Daten

Multifunktionsfräse

GOF 1600 CE

GMF 1600 CE

Sachnummer

3 601 F24 0..

3 601 F24 0..

Nennaufnahmeleistung

W

1600

1600

Leerlaufdrehzahl

min

-1

10000 – 25000

10000 – 25000

Drehzahlvorwahl

z

z

Konstantelektronik

z

z

Anschluss für Staubabsaugung

z

z

Werkzeugaufnahme

mm

inch

8 – 12

¼ – ½

8 – 12

¼ – ½

Fräskorbhub (Taucheinheit)

mm

76

76

Gewicht entsprechend EPTA-Procedure 01/2003

– Kopierfräse

– Tauchfräse

kg

kg

–

5,8

4,3

5,8

Schutzklasse

/

II

/

II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-

gaben variieren.

OBJ_BUCH-1178-002.book  Page 12  Thursday, February 9, 2012  3:50 PM

 Deutsch |

13

Bosch Power Tools

2 610 022 197 | (9.2.12)

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 86 dB(A); Schallleistungspe-

gel 97 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 60745 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elektro-

werkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

tung.

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit ab-

weichenden Einsatzwerkzeugen oder ungenügender Wartung

eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

läufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2011/65/EU, 2004/108/EG, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

25.01.2012

Montage

f

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Fräsmotor in Taucheinheit/Kopiereinheit einset-

zen (siehe Bilder A–B)

– Öffnen Sie den Spannhebel für die Taucheinheit/Kopier-

einheit

22

.

– Schieben Sie den Fräsmotor bis zum Anschlag in die

Taucheinheit/Kopiereinheit.

– Bei Verwendung der Kopiereinheit

3

 drücken Sie den

Spannhebel

25

 und schieben Sie den Fräsmotor

1

 in der

Kopiereinheit

3

 je nach gewünschter Position nach oben

oder unten, bis er bei nicht mehr gedrücktem Spannhebel

25

 in einer der 3 Aussparungen

26

 arretiert wird.

– Schließen Sie den Spannhebel für die Taucheinheit/Ko-

piereinheit

22

.

– Stellen Sie die gewünschte Frästiefe ein, siehe Abschnitt

„Frästiefe einstellen“.

Fräsmotor von Taucheinheit/Kopiereinheit trennen (sie-

he Bild C)

– Öffnen Sie den Spannhebel für die Taucheinheit/Kopier-

einheit

22

.

– Ziehen Sie den Fräsmotor bis zum Anschlag und halten Sie

ihn in dieser Position.

– Drücken Sie die Sicherungstaste

21

 und ziehen Sie den

Fräsmotor vollständig aus der Taucheinheit/Kopiereinheit

heraus. Bei Verwendung der Kopiereinheit

3

 drücken Sie

zusätzlich den Spannhebel

25

.

Fräser einsetzen (siehe Bild D)

f

Zum Einsetzen und Wechseln von Fräsern wird das Tra-

gen von Schutzhandschuhen empfohlen.

Je nach Einsatzzweck sind Fräser in den verschiedensten

Ausführungen und Qualitäten verfügbar.

Fräser aus Hochleistungs-Schnellschnittstahl (HSS)

 sind

zur Bearbeitung weicher Werkstoffe wie z. B. Weichholz und

Kunststoff geeignet.

Fräser mit Hartmetallschneiden (HM)

 sind speziell für har-

te und abrasive Werkstoffe wie z. B. Hartholz und Aluminium

geeignet.

Original-Fräser aus dem umfangreichen Bosch-Zubehörpro-

gramm erhalten Sie bei Ihrem Fachhändler.

Fräsen mit Kopier-

einheit

Fräsen mit Tauch-

einheit

Schwingungsgesamtwerte a

h

 (Vektorsumme dreier Richtungen) und Un-

sicherheit K ermittelt entsprechend EN 60745:

a

h

K

m/s

2

m/s

2

=6,0

=1,5

=5,5

=1,5

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1178-002.book  Page 13  Thursday, February 9, 2012  3:50 PM

14

 | Deutsch

2 610 022 197 | (9.2.12)

Bosch Power Tools

Verwenden Sie möglichst Fräser mit einem Schaftdurchmes-

ser von 12 mm. Setzen Sie nur einwandfreie und saubere Frä-

ser ein.

Sie können den Fräser wechseln, wenn der Fräsmotor in die

Taucheinheit/Kopiereinheit eingesetzt ist. Wir empfehlen je-

doch den Werkzeugwechsel mit demontiertem Fräsmotor.

– Nehmen Sie den Fräsmotor aus der Taucheinheit/Kopier-

einheit heraus.

– Drücken Sie die Spindel-Arretiertaste

27

 (

n

) und halten

Sie diese fest. Drehen Sie die Spindel eventuell etwas von

Hand, bis die Arretierung einrastet.

Betätigen Sie die Spindel-Arretiertaste 27 nur bei Still-

stand.

– Lösen Sie die Überwurfmutter

17

 mit dem Gabelschlüssel

28

 (Schlüsselweite 24 mm) durch Drehen entgegen dem

Uhrzeigersinn (

o

).

– Schieben Sie den Fräser in die Spannzange. Der Fräser-

schaft muss mindestens 20 mm in die Spannzange einge-

schoben sein.

– Ziehen Sie die Überwurfmutter

17

 mit dem Gabelschlüssel

28

 (Schlüsselweite 24 mm) durch Drehen im Uhrzeiger-

sinn fest. Lassen Sie die Spindelarretiertaste

27

 los.

f

Setzen Sie ohne montierte Kopierhülse keine Fräser

mit einem Durchmesser größer als 50 mm ein.

Diese

Fräser passen nicht durch die Grundplatte.

f

Ziehen Sie die Spannzange mit der Überwurfmutter

keinesfalls fest, solange kein Fräser montiert ist.

Die

Spannzange kann sonst beschädigt werden.

Staub-/Späneabsaugung

f

Stäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheits-

schädlich sein. Berühren oder Einatmen der Stäube kön-

nen allergische Reaktionen und/oder Atemwegserkran-

kungen des Benutzers oder in der Nähe befindlicher

Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten

als krebserzeugend, besonders in Verbindung mit Zusatz-

stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

Asbesthaltiges Material darf nur von Fachleuten bearbeitet

werden.

– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

f

Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Absaugadapter an Taucheinheit montieren (siehe Bild E)

Der Absaugadapter

30

 kann mit dem Schlauchanschluss

nach vorn oder nach hinten montiert werden. Bei eingesetz-

tem Kopierhülsenadapter

50

 müssen Sie eventuell den Ko-

pierhülsenadapter um 180° gedreht montieren, damit der

Absaugadapter

30

 den Entriegelungshebel

52

 nicht berührt.

Befestigen Sie den Absaugadapter

30

 mit den 2 Rändel-

schrauben

29

 an der Grundplatte

13

.

Zur Gewährleistung einer optimalen Absaugung muss der Ab-

saugadapter

30

 regelmäßig gereinigt werden.

Absaugadapter an Kopiereinheit montieren (siehe Bild F)

Der Absaugadapter

32

 kann mit dem Schlauchanschluss

nach vorn oder nach hinten montiert werden. Bei eingesetz-

tem Kopierhülsenadapter

50

 befestigen Sie den Absaug-

adapter

32

 mit den 2 Rändelschrauben

29

 an der Grundplat-

te

13

. Bei Anwendungen ohne Kopierhülsenadapter

50

montieren Sie zuvor den Zwischenring

33

 am Absaugadapter

32

, wie im Bild gezeigt.

Staubabsaugung anschließen

Stecken Sie einen Absaugschlauch (Ø 35 mm)

31

 (Zubehör)

auf den montierten Absaugadapter. Verbinden Sie den Ab-

saugschlauch

31

 mit einem Staubsauger (Zubehör).

Das Elektrowerkzeug kann direkt an die Steckdose eines

Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlos-

sen werden. Dieser wird beim Einschalten des Elektrowerk-

zeuges automatisch gestartet.

Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

Betrieb

Inbetriebnahme

f

Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230 V gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

Drehzahl vorwählen

Mit dem Stellrad Drehzahlvorwahl

15

können Sie die benötig-

te Drehzahl auch während des Betriebes vorwählen.

1 – 2

niedrige Drehzahl

3 – 4

mittlere Drehzahl

5 – 6

hohe  Drehzahl

Die in der Tabelle dargestellten Werte sind Richtwerte. Die er-

forderliche Drehzahl ist vom Werkstoff und den Arbeitsbedin-

gungen abhängig und kann durch praktischen Versuch ermit-

telt werden.

Werkstoff

Fräserdurch-

messer (mm)

Position

Stellrad 15

Hartholz (Buche)

4 – 10

12 – 20

22 – 40

5 – 6

3 – 4

1 – 2

Weichholz (Kiefer)

4 – 10

12 – 20

22 – 40

5 – 6

3 – 6

1 – 3

Spanplatten

4 – 10

12 – 20

22 – 40

3 – 6

2 – 4

1 – 3

OBJ_BUCH-1178-002.book  Page 14  Thursday, February 9, 2012  3:50 PM

 Deutsch |

15

Bosch Power Tools

2 610 022 197 | (9.2.12)

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das

Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maxi-

maler Drehzahl im Leerlauf drehen lassen.

Ein-/Ausschalten

Stellen Sie vor dem Ein-/Ausschalten die Frästiefe ein, siehe

Abschnitt „Frästiefe einstellen“.

Drücken Sie zur

Inbetriebnahme

 des Elektrowerkzeuges den

Ein-/Ausschalter

20

 und halten Sie ihn gedrückt.

Zum

Feststellen

 des gedrückten Ein-/Ausschalters

20

 drü-

cken Sie die Feststelltaste

19

.

Um das Elektrowerkzeug

auszuschalten

, lassen Sie den

Ein-/Ausschalter

20

 los bzw. wenn er mit der Feststelltaste

19

 arretiert ist, drücken Sie den Ein-/Ausschalter

20

 kurz und

lassen ihn dann los.

Wenn Sie das Elektrowerkzeug nicht benutzen, schalten Sie

es aus, um Energie zu sparen.

Konstantelektronik

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last

nahezu konstant und gewährleistet eine gleichmäßige Ar-

beitsleistung.

Sanftanlauf

Der elektronische Sanftanlauf begrenzt das Drehmoment

beim Einschalten und erhöht die Lebensdauer des Motors.

Frästiefe einstellen

f

Die Einstellung der Frästiefe darf nur bei ausgeschalte-

tem Elektrowerkzeug erfolgen.

Frästiefe an Taucheinheit einstellen (siehe Bild G)

Zur Grobeinstellung der Frästiefe gehen Sie wie folgt vor:

– Setzen Sie das Elektrowerkzeug mit montiertem Fräser auf

das zu bearbeitende Werkstück.

– Drehen Sie die Skala der Feineinstellung

6

 auf

„0“

.

– Stellen Sie den Revolveranschlag

12

 auf die niedrigste

Stufe; der Revolveranschlag rastet spürbar ein.

– Lösen Sie die Rändelschraube am Tiefenanschlag

16

, so

dass der Tiefenanschlag

11

 frei beweglich ist.

– Drücken Sie den Entriegelungshebel für die Tauchfunktion

7

 nach unten und führen Sie die Oberfräse langsam nach

unten, bis der Fräser

18

 die Werkstückoberfläche berührt.

Lassen Sie den Entriegelungshebel

7

 wieder los, um diese

Eintauchtiefe zu fixieren.

– Drücken Sie den Tiefenanschlag

11

 nach unten, bis er auf

dem Revolveranschlag

12

 aufsitzt. Stellen Sie den Schie-

ber mit der Indexmarke

10

 auf die Position „0“ an der Fräs-

tiefenskala

9

.

– Stellen Sie den Tiefenanschlag

11

 auf die gewünschte

Frästiefe und ziehen Sie die Rändelschraube am Tiefenan-

schlag

16

 fest. Achten Sie darauf, dass Sie den Schieber

mit der Indexmarke

10

 nicht mehr verstellen.

– Drücken Sie den Entriegelungshebel für die Tauchfunktion

7

 und führen Sie die Oberfräse in die oberste Position.

Die eingestellte Frästiefe wird nur erreicht, wenn beim Tauch-

vorgang der Tiefenanschlag

11

 am Revolveranschlag

12

 an-

schlägt.

Bei größeren Frästiefen sollten Sie mehrere Bearbeitungs-

gänge mit jeweils geringer Spanabnahme vornehmen. Mit Hil-

fe des Revolveranschlags

12

 können Sie den Fräsvorgang auf

mehrere Stufen aufteilen. Stellen Sie dazu die gewünschte

Frästiefe mit der niedrigsten Stufe des Revolveranschlags ein

und wählen Sie für die ersten Bearbeitungsgänge zunächst

die höheren Stufen. Der Abstand der Stufen beträgt jeweils

ca. 3,2 mm.

Nach einem Probefräsgang können Sie durch Drehen des

Drehknopfes

5

 die Frästiefe exakt auf das gewünschte Maß

einstellen; drehen Sie im Uhrzeigersinn zur Vergrößerung der

Frästiefe, drehen Sie entgegen dem Uhrzeigersinn zur Verrin-

gerung der Frästiefe. Die Skala

6

 dient dabei zur Orientie-

rung. Eine Umdrehung entspricht einem Verstellweg von

1,5 mm, einer der Teilstriche am oberen Rand der Skala

6

entspricht einer Veränderung des Verstellwegs um 0,1 mm.

Der maximale Verstellweg beträgt

±

16 mm.

Beispiel:

 Die gewünschte Frästiefe soll 10,0 mm sein, die

Probefräsung ergab eine Frästiefe von 9,6 mm.

– Drücken Sie den Entriegelungshebel für Tauchfunktion

7

und führen Sie die Oberfräse in die oberste Position.

– Drehen Sie den Drehknopf

5

 um 0,4 mm/4 Teilstriche (Dif-

ferenz aus Soll- und Istwert) im Uhrzeigersinn.

– Überprüfen Sie die gewählte Frästiefe durch einen weite-

ren Probefräsgang.

Stellen Sie bei der Feineinstellung der Frästiefe sicher, dass

die seitlich an der Taucheinheit angebrachte Indexmarkie-

rung

8

 auf die mittlere der geprägten Linien zeigt. So ist si-

chergestellt, dass ausreichend Verstellweg für die Nachjusta-

ge der Tauchtiefe in beide Richtungen vorhanden ist.

Ist die Taucheinheit

2

 auf die maximale Tauchtiefe herunter-

gefahren, kann auch über die Feineinstellung keine größere

Tauchtiefe erreicht werden, da der maximale Verstellweg ge-

nutzt wurde.

Eine Feineinstellung ist auch nicht möglich, wenn der Tiefen-

anschlag

11

 am Revolveranschlag

12

 anschlägt.

Frästiefe an Kopiereinheit einstellen (siehe Bild H)

Zur Einstellung der Frästiefe gehen Sie wie folgt vor:

– Öffnen Sie den Spannhebel für die Kopiereinheit

22

.

– Sie können die Frästiefe grob in 3 Stufen voreinstellen.

Drücken Sie dazu den Spannhebel

25

 und schieben Sie

den Fräsmotor

1

 in der Kopiereinheit

3

 nach oben oder un-

ten, bis er bei nicht mehr gedrücktem Spannhebel

25

 in ei-

ner der 3 Aussparungen

26

 arretiert wird. Die Aussparun-

gen haben einen Abstand von jeweils 12,7 mm (0,5 ").

– Zur Feineinstellung der Frästiefe dient der Drehknopf der

Frästiefen-Feineinstellung

24

; drehen Sie im Uhrzeiger-

sinn zur Vergrößerung der Frästiefe, drehen Sie entgegen

dem Uhrzeigersinn zur Verringerung der Frästiefe. Der

Verstellweg ist auf der Skala am Drehknopf

24

 in Zoll und

Millimeter angegeben. Der maximale Einstellbereich be-

trägt 41 mm. Die Frästiefenskala

34

 dient zur zusätzlichen

Orientierung.

Kunststoffe

4 – 15

16 – 40

2 – 3

1 – 2

Aluminium

4 – 15

16 – 40

1 – 2

1

Werkstoff

Fräserdurch-

messer (mm)

Position

Stellrad 15

OBJ_BUCH-1178-002.book  Page 15  Thursday, February 9, 2012  3:50 PM

16

 | Deutsch

2 610 022 197 | (9.2.12)

Bosch Power Tools

Beispiel:

 Die gewünschte Frästiefe soll 10,0 mm sein, die

Probefräsung ergab eine Frästiefe von 9,5 mm.

– Stellen Sie die Skala am Drehknopf

24

 auf „0“, ohne dabei

den Drehknopf

24

 selbst zu verstellen. Stellen Sie dann

den Drehknopf

24

 im Uhrzeigersinn auf den Wert „0,5“.

– Überprüfen Sie die gewählte Frästiefe durch einen weite-

ren Probefräsgang.

Arbeitshinweise

Fräsrichtung und Fräsvorgang (siehe Bild I)

f

Der Fräsvorgang muss stets gegen die Umlaufrichtung

des Fräsers 18 erfolgen (Gegenlauf). Beim Fräsen mit

der Umlaufrichtung (Gleichlauf) kann Ihnen das Elek-

trowerkzeug aus der Hand gerissen werden.

Zum Fräsen mit der Taucheinheit

2

 gehen Sie wie folgt vor:

– Stellen Sie die gewünschte Frästiefe ein, siehe Abschnitt

„Frästiefe einstellen“.

– Setzen Sie das Elektrowerkzeug mit montiertem Fräser auf

das zu bearbeitende Werkstück und schalten Sie das Elek-

trowerkzeug ein.

– Drücken Sie den Entriegelungshebel für Tauchfunktion

7

nach unten und führen Sie die Oberfräse langsam nach un-

ten, bis die eingestellte Frästiefe erreicht ist. Lassen Sie

den Entriegelungshebel

7

 wieder los, um diese Eintauch-

tiefe zu fixieren.

– Führen Sie den Fräsvorgang mit gleichmäßigem Vorschub

aus.

– Führen Sie nach Beendigung des Fräsvorgangs die Ober-

fräse in die oberste Position zurück.

– Schalten Sie das Elektrowerkzeug aus.

Zum Fräsen mit der Kopiereinheit

3

 gehen Sie wie folgt vor:

–

Hinweis:

 Berücksichtigen Sie, dass der Fräser

18

 bei Fräs-

arbeiten mit der Kopiereinheit

3

 immer aus der Grundplat-

te

13

 heraussteht. Beschädigen Sie nicht die Schablone

oder das Werkstück.

– Stellen Sie die gewünschte Frästiefe ein, siehe Abschnitt

„Frästiefe einstellen“.

– Schalten Sie das Elektrowerkzeug ein und führen Sie es an

die zu bearbeitende Stelle heran.

– Führen Sie den Fräsvorgang mit gleichmäßigem Vorschub

aus.

– Schalten Sie das Elektrowerkzeug aus. Legen Sie das Elek-

trowerkzeug nicht ab, bevor der Fräser zum Stillstand ge-

kommen ist.

Fräsen mit Hilfsanschlag (siehe Bild J)

Zur Bearbeitung großer Werkstücke bspw. beim Nutenfräsen

können Sie ein Brett oder eine Leiste als Hilfsanschlag am

Werkstück befestigen und die Multifunktionsfräse am Hilfsan-

schlag entlangführen. Bei Verwendung der Taucheinheit

2

führen Sie die Multifunktionsfräse an der abgeflachten Seite

der Gleitplatte entlang am Hilfsanschlag.

Kanten- oder Formfräsen

Beim Kanten- oder Formfräsen ohne Parallelanschlag muss

der Fräser mit einem Führungszapfen oder einem Kugellager

ausgestattet sein.

– Führen Sie das eingeschaltete Elektrowerkzeug von der

Seite an das Werkstück heran, bis der Führungszapfen

oder das Kugellager des Fräsers an der zu bearbeitenden

Werkstückkante anliegt.

– Führen Sie das Elektrowerkzeug mit beiden Händen an der

Werkstückkante entlang. Achten Sie dabei auf eine winkel-

gerechte Auflage. Zu starker Druck kann die Kante des

Werkstücks beschädigen.

Fräsen mit Parallelanschlag (siehe Bild K)

Schieben Sie den Parallelanschlag

35

 mit den Führungsstan-

gen

36

 in die Grundplatte

13

 ein und ziehen Sie ihn mit den

Flügelschrauben

41

 entsprechend dem erforderlichen Maß

fest. Mit den Flügelschrauben

37

 und

38

 können Sie den Par-

allelanschlag zusätzlich der Länge nach einstellen.

Mit dem Drehknopf

39

 können Sie nach dem Lösen beider

Flügelschrauben

37

 die Länge feineinstellen. Eine Umdre-

hung entspricht dabei einem Verstellweg von 2,0 mm, einer

der Teilstriche am Drehknopf

39

 entspricht einer Verände-

rung des Verstellwegs um 0,1 mm.

Mittels der Anschlagschiene

40

 können Sie die wirksame An-

lagefläche des Parallelanschlags verändern.

Führen Sie das eingeschaltete Elektrowerkzeug mit gleichmä-

ßigem Vorschub und seitlichem Druck auf den Parallelan-

schlag an der Werkstückkante entlang.

Fräsen mit Fräszirkel (siehe Bild L)

Für kreisrunde Fräsarbeiten können Sie den Fräszirkel/Füh-

rungsschienenadapter

42

 verwenden. Montieren Sie den

Fräszirkel wie im Bild gezeigt.

Schrauben Sie die Zentrierschraube

47

 in das Gewinde im

Fräszirkel ein. Setzen Sie die Schraubenspitze in den Mittel-

punkt des zu fräsenden Kreisbogens ein, achten Sie dabei

darauf, dass die Schraubenspitze in die Werkstoffoberfläche

eingreift.

Stellen Sie den gewünschten Radius durch Verschieben des

Fräszirkels grob ein und drehen Sie die Flügelschrauben

44

und

45

 fest.

Mit dem Drehknopf

46

 können Sie nach dem Lösen der Flü-

gelschraube

45

 die Länge feineinstellen. Eine Umdrehung

entspricht dabei einem Verstellweg von 2,0 mm, einer der

Teilstriche am Drehknopf

46

 entspricht einer Veränderung

des Verstellwegs um 0,1 mm.

Führen Sie das eingeschaltete Elektrowerkzeug mit dem

rechten Handgriff

4

 und dem Griff für den Fräszirkel

43

 über

das Werkstück.

Fräsen mit Führungsschiene (siehe Bild M)

Mit Hilfe der Führungsschiene

49

 können Sie geradlinig ver-

laufende Arbeitsvorgänge durchführen.

Zum Ausgleich des Höhenunterschieds müssen Sie die Dis-

tanzplatte

48

 montieren.

Montieren Sie den Fräszirkel/Führungsschienenadapter

42

wie im Bild gezeigt.

Befestigen Sie die Führungsschiene

49

 mit geeigneten

Spannvorrichtungen, z. B. Schraubzwingen, auf dem Werk-

stück. Setzen Sie das Elektrowerkzeug mit montiertem Füh-

rungsschienenadapter

42

 auf die Führungsschiene auf.

OBJ_BUCH-1178-002.book  Page 16  Thursday, February 9, 2012  3:50 PM

 Deutsch |

17

Bosch Power Tools

2 610 022 197 | (9.2.12)

Fräsen mit Kopierhülse (siehe Bilder N–Q)

Mit Hilfe der Kopierhülse

53

 können Sie Konturen von Vorla-

gen bzw. Schablonen auf Werkstücke übertragen.

Zur Verwendung der Kopierhülse

53

 muss zuvor der Kopier-

hülsenadapter

50

 in die Gleitplatte

14

 eingesetzt werden.

Setzen Sie den Kopierhülsenadapter

50

 von oben auf die

Gleitplatte

14

 und schrauben Sie ihn mit den 2 Befestigungs-

schrauben

51

 fest. Achten Sie darauf, dass der Entriege-

lungshebel für den Kopierhülsenadapter

52

 frei beweglich

ist.

Wählen Sie je nach Dicke der Schablone bzw. Vorlage die ge-

eignete Kopierhülse. Wegen der überstehenden Höhe der Ko-

pierhülse muss die Schablone eine Mindeststärke von 8 mm

besitzen.

Betätigen Sie den Entriegelungshebel

52

 und setzen Sie die

Kopierhülse

53

 von unten in den Kopierhülsenadapter

50

 ein.

Die Codiernocken müssen dabei spürbar in die Aussparungen

der Kopierhülse einrasten.

Überprüfen Sie den Abstand von Fräsermitte und Kopierhül-

senrand, siehe Abschnitt „Zentrieren der Grundplatte“.

f

Wählen Sie den Durchmesser des Fräsers kleiner als

den Innendurchmesser der Kopierhülse.

Zum Fräsen mit der Kopierhülse

53

 gehen Sie wie folgt vor:

–

Hinweis:

 Berücksichtigen Sie, dass der Fräser

18

 bei Fräs-

arbeiten mit der Kopiereinheit

3

 immer aus der Grundplat-

te

13

 heraussteht. Beschädigen Sie nicht die Schablone

oder das Werkstück.

– Führen Sie das eingeschaltete Elektrowerkzeug mit der

Kopierhülse an die Schablone heran.

– Bei Verwendung der Taucheinheit

2

: Drücken Sie den Ent-

riegelungshebel für Tauchfunktion

7

 nach unten und füh-

ren Sie die Oberfräse langsam nach unten, bis die einge-

stellte Frästiefe erreicht ist. Lassen Sie den

Entriegelungshebel

7

 wieder los, um diese Eintauchtiefe

zu fixieren.

– Führen Sie das Elektrowerkzeug mit überstehender Ko-

pierhülse mit seitlichem Druck an der Schablone entlang.

Zentrieren der Grundplatte (siehe Bild R)

Damit der Abstand von Fräsermitte und Kopierhülsenrand

überall gleich ist, können Kopierhülse und Gleitplatte, falls er-

forderlich, zueinander zentriert werden.

– Bei Verwendung der Taucheinheit

2

: Drücken Sie den Ent-

riegelungshebel für Tauchfunktion

7

 nach unten und füh-

ren Sie die Oberfräse bis zum Anschlag in Richtung Grund-

platte. Lassen Sie den Entriegelungshebel

7

 wieder los,

um diese Eintauchtiefe zu fixieren.

– Lösen Sie die Befestigungsschrauben

54

 ca. 2 Umdrehun-

gen, so dass die Gleitplatte

14

 frei beweglich ist.

– Setzen Sie den Zentrierdorn

55

 wie im Bild gezeigt in die

Werkzeugaufnahme ein. Ziehen Sie die Überwurfmutter

von Hand fest, so dass der Zentrierdorn noch frei beweg-

lich ist.

– Richten Sie den Zentrierdorn

55

 und die Kopierhülse

53

durch leichtes Verschieben der Gleitplatte

14

 zueinander

aus.

– Ziehen Sie die Befestigungsschrauben

54

 wieder fest.

– Entfernen Sie den Zentrierdorn

55

 aus der Werkzeugauf-

nahme.

– Bei Verwendung der Taucheinheit

2

: Drücken Sie den Ent-

riegelungshebel für Tauchfunktion

7

 und führen Sie die

Oberfräse in die oberste Position zurück.

Arbeiten mit Frästisch (siehe Bild S)

Die Kopiereinheit

3

 kann in einen geeigneten Frästisch einge-

setzt werden. Entfernen Sie zur Montage die Gleitplatte

14

und befestigen Sie die Kopiereinheit

3

 mit den Befestigungs-

schrauben

56

 am Frästisch.

f

Beachten Sie zur Montage der Kopiereinheit die Bedie-

nungsanleitung Ihres Frästisches.

Ggf. müssen zur Mon-

tage der Kopiereinheit Bohrungen im Frästisch angefertigt

werden.

Verwenden Sie zur Feineinstellung der Frästiefe am besten

die Verlängerung für die Frästiefen-Feineinstellung

58

 oder

den Spezial-Sechskantschlüssel

57

.

Fräsen mit Absaughaube (siehe Bilder T–U)

Für das Bearbeiten von Kanten können Sie zusätzlich die Ab-

saughaube

59

 verwenden.

– Befestigen Sie die Absaughaube

59

 mit den 2 Schrauben

60

 an der Grundplatte

13

. Die Absaughaube

59

 kann in 3

unterschiedlichen Positionen befestigt werden, wie im

Bild gezeigt.

– Für das Bearbeiten glatter Planflächen nehmen Sie die Ab-

saughaube wieder ab.

Wartung und Service

Wartung und Reinigung

f

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

f

Halten Sie das Elektrowerkzeug und die Lüftungsschlit-

ze sauber, um gut und sicher zu arbeiten.

f

Verwenden Sie bei extremen Einsatzbedingungen nach

Möglichkeit immer eine Absauganlage. Blasen Sie die

Lüftungsschlitze häufig aus und schalten Sie einen Feh-

lerstrom-(FI-)Schutzschalter vor.

Bei der Bearbeitung

von Metallen kann sich leitfähiger Staub im Innern des

Elektrowerkzeugs absetzen. Die Schutzisolierung des

Elektrowerkzeugs kann beeinträchtigt werden.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienststel-

le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-

gefährdungen zu vermeiden.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-

und Prüfverfahren einmal ausfallen, ist die Reparatur von ei-

ner autorisierten Kundendienststelle für Bosch-Elektrowerk-

zeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

OBJ_BUCH-1178-002.book  Page 17  Thursday, February 9, 2012  3:50 PM

18

 | English

2 610 022 197 | (9.2.12)

Bosch Power Tools

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen

zu Kauf, Anwendung und Einstellung von Produkten und Zu-

behören.

www.powertool-portal.de

, das Internetportal für Handwer-

ker und Heimwerker.

www.ewbc.de

, der Informations-Pool für Handwerk und Aus-

bildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

funknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und

einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

Read all safety warnings and all in-

structions.

Failure to follow the warnings

and instructions may result in electric shock, fire and/or seri-

ous injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

Work area safety

f

Keep work area clean and well lit.

Cluttered or dark areas

invite accidents.

f

Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust.

Power tools create sparks which may ignite the dust

or fumes.

f

Keep children and bystanders away while operating a

power tool.

Distractions can cause you to lose control.

Electrical safety

f

Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools.

Unmodified plugs and

matching outlets will reduce risk of electric shock.

f

Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

f

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

f

Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts.

Damaged

or entangled cords increase the risk of electric shock.

f

When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use.

Use of a cord suitable

for outdoor use reduces the risk of electric shock.

f

If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected

supply.

Use of an RCD reduces the risk of electric shock.

Personal safety

f

Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication.

A moment of inattention while op-

erating power tools may result in serious personal injury.

f

Use personal protective equipment. Always wear eye

protection.

Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal injuries.

WARNING

OBJ_BUCH-1178-002.book  Page 18  Thursday, February 9, 2012  3:50 PM

 English |

19

Bosch Power Tools

2 610 022 197 | (9.2.12)

f

Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en-

ergising power tools that have the switch on invites acci-

dents.

f

Remove any adjusting key or wrench before turning

the power tool on.

A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

f

Do not overreach. Keep proper footing and balance at

all times.

This enables better control of the power tool in

unexpected situations.

f

Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from

moving parts.

Loose clothes, jewellery or long hair can be

caught in moving parts.

f

If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con-

nected and properly used.

Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

f

Do not force the power tool. Use the correct power tool

for your application.

The correct power tool will do the

job better and safer at the rate for which it was designed.

f

Do not use the power tool if the switch does not turn it

on and off.

Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

f

Disconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

f

Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool.

Power

tools are dangerous in the hands of untrained users.

f

Maintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other

condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power

tools.

f

Keep cutting tools sharp and clean.

Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control.

f

Use the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

Service

f

Have your power tool serviced by a qualified repair per-

son using only identical replacement parts.

This will en-

sure that the safety of the power tool is maintained.

Safety Warnings for Routers

f

Hold power tool by insulated gripping surfaces, be-

cause the cutter may contact its own cord.

Cutting a

“live” wire may make exposed metal parts of the power tool

“live” and shock the operator.

f

Use clamps or another practical way to secure and sup-

port the workpiece to a stable platform.

Holding the

work by your hand or against the body leaves it unstable

and may lead to loss of control.

f

The allowable speed of the router bit must be at least as

high as the maximum speed listed on the power tool.

Accessories that rotate faster than permitted can be de-

stroyed.

f

Router bits or other accessories must fit exactly in the

tool holder (collet) of your machine.

Routing bits that do

not fit precisely in the tool holder of the machine rotate ir-

regularly, vibrate heavily and can lead to loss of control.

f

Apply the machine to the workpiece only when

switched on.

Otherwise there is danger of kickback when

the cutting tool jams in the workpiece.

f

Keep your hands away from the routing area and the

router bit. Hold the auxiliary handle or the motor hous-

ing with your second hand.

When both hands hold the

machine, they cannot be injured by the router bit.

f

Never cut over metal objects, nails or screws.

The rout-

er bit can become damaged and lead to increased vibra-

tions.

f

Use suitable detectors to determine if utility lines are

hidden in the work area or call the local utility company

for assistance.

Contact with electric lines can lead to fire

and electric shock. Damaging a gas line can lead to explo-

sion. Penetrating a water line causes property damage or

may cause an electric shock.

f

Do not use blunt or damaged router bits.

Blunt or dam-

aged router bits cause increased friction, can become

jammed and lead to imbalance.

f

When working with the machine, always hold it firmly

with both hands and provide for a secure stance.

The

power tool is guided more secure with both hands.

f

Secure the workpiece.

A workpiece clamped with clamp-

ing devices or in a vice is held more secure than by hand.

f

Always wait until the machine has come to a complete

stop before placing it down.

The tool insert can jam and

lead to loss of control over the power tool.

Products sold in GB only

: Your product is fitted with an

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an author-

ised customer service agent. The replacement plug should

have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains sock-

et elsewhere.

Products sold in AUS and NZ only

: Use a residual current de-

vice (RCD) with a rated residual current of 30 mA or less.

OBJ_BUCH-1178-002.book  Page 19  Thursday, February 9, 2012  3:50 PM

20

 | English

2 610 022 197 | (9.2.12)

Bosch Power Tools

Product Description and Specifica-

tions

Read all safety warnings and all instruc-

tions.

Failure to follow the warnings and in-

structions may result in electric shock, fire

and/or serious injury.

While reading the operating instructions, unfold the graphics

page for the machine and leave it open.

Intended Use

The machine is intended for routing grooves, edges, profiles

and elongated holes as well as for copy routing in wood, plas-

tic and light building materials, while resting firmly on the

workpiece.

With reduced speed and with appropriate routing bits, non-

ferrous alloys can also be machined.

Product Features

The numbering of the product features refers to the illustra-

tion of the machine on the graphics page.

1

Routing motor

2

Plunge base

3

Non-plunge base

4

Handle (insulated gripping surface)

5

Adjustment knob for fine adjustment of depth-of-cut

(plunge base)

6

Scale for depth-of-cut fine adjustment

7

Release lever for plunge action

8

Index mark for fine adjustment

9

Scale for depth-of-cut adjustment (plunge base)

10

Slide with index mark (plunge base)

11

Depth stop (plunge base)

12

Turret stop

13

Base plate

14

Guide plate

15

Thumbwheel for speed preselection

16

Knurled screw for depth stop (plunge base)

17

Tightening nut with collet

18

Router bit*

19

Lock-on button for On/Off switch

20

On/Off switch

21

Securing latch for removal of motor

22

Clamping lever for plunge base/non-plunge base

23

Seat for parallel guide rods

24

Adjustment knob for depth-of-cut fine adjustment (non-

plunge base)

25

Clamping lever for depth-of-cut coarse adjustment (non-

plunge base)

26

Coarse adjustment notches for non-plunge base

27

Spindle lock button

28

Open-end spanner, size 24 mm

29

Knurled screw for extraction adapter(2x) *

30

Extraction adapter (plunge base)*

31

Extraction hose (Ø 35 mm)*

32

Extraction adapter (non-plunge base)*

33

Intermediate ring for extraction adapter (non-plunge

base)*

34

Scale for depth-of-cut adjustment

(non-plunge base)

35

Parallel guide*

36

Guide rod for parallel guide (2x)*

37

Wing bolt for fine adjustment of parallel guide (2x)*

38

Wing bolt for coarse adjustment of

parallel guide (2x)*

39

Fine-adjustment knob for parallel guide*

40

Adjustable edge guide for parallel guide *

41

Wing bolt for guide rods of parallel guide (2x)*

42

Router compass/guide-rail adapter*

43

Router compass handle*

44

Wing bolt for coarse adjustment of

router compass (2x)*

45

Wing bolt for fine adjustment of

router compass (1x)*

46

Fine-adjustment knob for router compass*

47

Centring screw for compass stop *

48

Base spacer

(included in the “router compass” set)*

49

Guide rail*

50

SDS guide-bushing adapter

51

Fastening screw for guide bushing adapter (2x)

52

Release lever for guide bushing adapter

53

Guide bushing

54

Fastening screw for guide plate

55

Centring pin

56

Fastening screws for non-plunge base*

57

Specialty Allen key for depth-of-cut fine adjustment

(non-plunge base)*

58

Extension for depth-of-cut fine adjustment

(non-plunge base)*

59

Extraction hood for edge routing *

60

Fastening screw for extraction hood *

*Accessories shown or described are not part of the standard de-

livery scope of the product. A complete overview of accessories

can be found in our accessories program.

OBJ_BUCH-1178-002.book  Page 20  Thursday, February 9, 2012  3:50 PM

 English |

21

Bosch Power Tools

2 610 022 197 | (9.2.12)

Technical Data

Noise/Vibration Information

Measured sound values determined according to EN 60745.

Typically the A-weighted noise levels of the product are: Sound pressure level 86 dB(A); Sound power level 97 dB(A). Uncer-

tainty K =3 dB.

Wear hearing protection!

The vibration emission level given in this information sheet

has been measured in accordance with a standardised test

given in EN 60745 and may be used to compare one tool with

another. It may be used for a preliminary assessment of expo-

sure.

The declared vibration emission level represents the main ap-

plications of the tool. However if the tool is used for different

applications, with different accessories or poorly maintained,

the vibration emission may differ. This may significantly in-

crease the exposure level over the total working period.

An estimation of the level of exposure to vibration should also

take into account the times when the tool is switched off or

when it is running but not actually doing the job. This may sig-

nificantly reduce the exposure level over the total working pe-

riod.

Identify additional safety measures to protect the operator

from the effects of vibration such as: maintain the tool and the

accessories, keep hands warm, organise work patterns.

Declaration of Conformity

We declare under our sole responsibility that the product de-

scribed under “Technical Data” is in conformity with the fol-

lowing standards or standardization documents: EN 60745

according to the provisions of the directives 2011/65/EU,

2004/108/EC, 2006/42/EC.

Technical file (2006/42/EC) at:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

25.01.2012

Assembly

f

Before any work on the machine itself, pull the mains

plug.

Inserting the Routing Motor into the Plunge

Base/Non-plunge Base (see figures A–B)

– Open the clamping lever for the plunge base/non-plunge

base

22

.

– Push the routing motor to the stop into the plunge base/

non-plunge base.

– When using the non-plunge base

3

, press clamping lever

25

 and slide the routing motor

1

 up or down to the desired

Multifunction Router

GOF 1600 CE

GMF 1600 CE

Article number

3 601 F24 0..

3 601 F24 0..

Rated power input

W

1600

1600

No-load speed

min

-1

10000 – 25000

10000 – 25000

Speed preselection

z

z

Constant electronic control

z

z

Connection for dust extraction

z

z

Tool holder

mm

inch

8 – 12

¼ – ½

8 – 12

¼ – ½

Plunge depth (plunge base)

mm

76

76

Weight according to EPTA-Procedure 01/2003

– Contour router

– Plunge router

kg

kg

–

5.8

4.3

5.8

Protection class

/

II

/

II

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.

Routing with

Non-plunge Base

Routing with

Plunge Base

Vibration total values a

h

 (triax vector sum) and uncertainty K determined

according to EN 60745:

a

h

K

m/s

2

m/s

2

=6.0

=1.5

=5.5

=1.5

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1178-002.book  Page 21  Thursday, February 9, 2012  3:50 PM

22

 | English

2 610 022 197 | (9.2.12)

Bosch Power Tools

position in the non-plunge base

3

, until it, with the clamp-

ing lever

25

 released, engages in one of the 3 notches

26

.

– Shut the clamping lever for the plunge unit/non-plunge

base

22

.

– Adjust the required depth-of-cut; see Section “Adjusting

the Depth-of-cut”.

Separating the Routing Motor from the Plunge Unit/Non-

plunge Base (see figure C)

– Open the clamping lever for the plunge base/non-plunge

base

22

.

– Pull the routing motor to the stop and and hold it in this po-

sition.

– Press securing latch

21

 and pull the routing motor com-

pletely out of the plunge base/non-plunge base. When us-

ing the non-plunge base

3

, additionally press clamping le-

ver

25

.

Inserting a Router Bit (see figure D)

f

It is recommended to wear protective gloves when in-

serting or replacing router bits.

Depending on the application, router bits are available in the

most different designs and qualities.

Router bits made of high speed steel (HSS)

 are suitable for

the machining of soft materials, e. g. softwood and plastic.

Carbide tipped router bits (HM)

 are particularly suitable for

hard and abrasive materials, e. g. hardwood and aluminium.

Original router bits from the extensive Bosch accessories pro-

gram are available at your specialist shop.

Use router bits with a shank diameter of 12 mm as far as this

is possible. Only use clean router bits that are in perfect con-

dition.

The router bit can be changed when the routing motor is

mounted in the plunge base/non-plunge base. However, it is

recommended to change the tool with the routing motor dis-

mounted.

– Remove the routing motor from the plunge base/non-

plunge base.

– Press and hold the spindle lock button

27

 (

n

). If required,

turn the spindle by hand until the lock engages.

Actuate the spindle lock button 27 only when at a

standstill.

– Loosen the tightening nut

17

 with the open-end spanner

28

 (size 24 mm) by turning in antclockwise direction (

o

).

– Insert the router bit into the collet. The shank of the router

bit must be immersed at least 20 mm into the collet.

– Tighten the tightening nut

17

 with the open-end spanner

28

 (size 24 mm) by turning in clockwise direction. Release

the spindle lock button

27

.

f

Do not insert a router bit with a diameter larger than

50 mm when the guide bushing is not mounted.

Such

router bits do not fit through the base plate.

f

Do not tighten the tightening nut of the collet without a

router bit inserted.

Otherwise the collet can be damaged.

Dust/Chip Extraction

f

Dusts from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to

one’s health. Touching or breathing-in the dusts can cause

allergic reactions and/or lead to respiratory infections of

the user or bystanders.

Certain dusts, such as oak or beech dust, are considered

as carcinogenic, especially in connection with wood-treat-

ment additives (chromate, wood preservative). Materials

containing asbestos may only be worked by specialists.

– As far as possible, use a dust extraction system suita-

ble for the material.

– Provide for good ventilation of the working place.

– It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the

materials to be worked.

f

Prevent dust accumulation at the workplace.

Dusts can

easily ignite.

Mounting the Extraction Adapter to the Plunge Base

(see figure E)

The extraction adapter

30

 can be mounted with the hose con-

nection facing toward the front or rear. When the guide-bush-

ing adapter

50

 is inserted, it may be required to mount the

guide-bushing adapter turned by 180°, so that the extraction

adapter

30

 does not touch the release lever

52

. Fasten the

extraction adapter

30

 with the 2 knurled screws

29

 to the

base plate

13

.

To ensure optimum extraction, the extraction adapter

30

must be cleaned regularly.

Mounting the Extraction Adapter to the Non-plunge Base

(see figure F)

The extraction adapter

32

 can be mounted with the hose con-

nection facing toward the front or rear. When the guide-bush-

ing adapter

50

 is inserted, fasten the extraction adapter

32

with the 2 knurled screws

29

 to the base plate

13

. For appli-

cations without the guide-bushing adapter

50

, firstly mount

the intermediate ring

33

 to the extraction adapter

32

, as

shown in the figure.

Connecting the Dust Extraction

Insert an extraction hose (Ø 35 mm)

31

 (accessory) into the

mounted extraction adapter. Connect the extraction hose

31

to a vacuum cleaner (accessory).

The machine can be plugged directly into the receptacle of a

Bosch all-purpose vacuum cleaner with remote starting con-

trol. The vacuum cleaner starts automatically when the ma-

chine is switched on.

The vacuum cleaner must be suitable for the material being

worked.

When vacuuming dry dust that is especially detrimental to

health or carcinogenic, use a special vacuum cleaner.

Operation

Starting Operation

f

Observe correct mains voltage! The voltage of the pow-

er source must agree with the voltage specified on the

nameplate of the machine. Power tools marked with

230 V can also be operated with 220 V.

OBJ_BUCH-1178-002.book  Page 22  Thursday, February 9, 2012  3:50 PM

 English |

23

Bosch Power Tools

2 610 022 197 | (9.2.12)

Preselecting the Speed

The required speed can be preselected with the thumbwheel

15

 (also while running).

1 – 2

low speed

3 – 4

medium speed

5 – 6

high speed

The values shown in the chart are standard values. The neces-

sary speed depends on the material and the operating condi-

tions, and can be determined by practical testing.

After longer periods of working at low speed, allow the ma-

chine to cool down by running it for approx. 3 minutes at max-

imum speed with no load.

Switching On and Off

Adjust the depth-of-cut before switching on or off; see Sec-

tion “Adjusting the Depth-of-cut”.

To

start

 the machine, press the On/Off switch

20

 and keep it

pressed.

To lock the

pressed

 On/Off switch

20

, press the lock-on but-

ton

19

.

To

switch off

 the machine, release the On/Off switch

20

 or

when it is locked with the lock-on button

19

, briefly press the

On/Off switch

20

 and then release it.

When not using the power tool, switch it off in order to save

energy.

Constant Electronic Control

Constant electronic control holds the speed constant at no-

load and under load, and ensures uniform working perform-

ance.

Soft Starting

The electronic soft starting feature limits the torque upon

switching on and increases the working life of the motor.

Adjusting the Depth-of-cut

f

The adjustment of the depth-of-cut may only be carried

out when the router is switched off.

Adjusting the Depth-of-cut on the Plunge Base

(see figure G)

For coarse adjustment of the depth-of-cut, proceed as fol-

lows:

– Place the machine with the router bit mounted on the

workpiece to be machined.

– Set the scale for fine adjustment

6

 to

“0”

.

– Set the turret stop

12

 to the lowest setting; the turret stop

can be felt to engage.

– Loosen the knurled screw at depth stop

16

, so that the

depth stop

11

 moves freely.

– Press the release lever for plunge action

7

 down and slowly

guide the router down until the router bit

18

 touches the

workpiece surface. Let go of release lever

7

 again to lock

this plunging depth.

– Push the depth stop

11

 down until it faces against the tur-

ret stop

12

. Set the slide with the index mark

10

 to the “0”

position on the scale for depth-of-cut adjustment

9

.

– Set the depth stop

11

 to the desired routing depth and

tighten the knurled screw

16

 for the depth stop. Take care

not to misadjust the slide with the index mark

10

.

– Press the release lever for plunge action

7

 and guide the

router to the uppermost position.

The set routing depth is only reached when depth stop

11

touches the turret stop

12

 while plunging.

For deep cuts, it is recommended to carry out several cuts,

each with little material removal. By using the turret stop

12

,

the cutting process can be divided into several steps. For this,

adjust the desired depth-of-cut to the lowest step of the turret

stop and select the higher steps first for the initial cuts. The

clearance of the steps is approx. 3.2 mm.

After a trial cut, the depth-of-cut can be set exactly to the de-

sired measure by turning the adjustment knob

5

; turn in

clockwise direction to increase the cutting depth and in anti-

clockwise direction to decrease the cutting depth. The scale

6

can be used for guidance. One full turn corresponds with a

setting range of 1.5 mm; a graduation mark on the top edge of

the scale

6

 corresponds with a 0.1 mm change of the setting

range. The maximum setting range is

±

16 mm.

Example:

 The desired depth-of-cut is to be 10.0 mm; the trial

cut resulted in a cutting depth of 9.6 mm.

– Press the release lever for plunge action

7

 and guide the

router to the uppermost position.

– Turn adjustment knob

5

 by 0.4 mm/4 graduation marks

(difference from nominal to actual value) in clockwise di-

rection.

– Check the selected depth-of-cut by carrying out another

trial cut.

When fine-adjusting the routing depth, take care that the in-

dex mark

8

 on the side of the plunge base points towards the

centre imprinted line. This measure ensures that there is suf-

ficient travel in both directions for readjustment of the plunge

depth.

When the plunge base

2

 is lowered to the maximal plunge

depth, cutting deeper by means of the fine adjustment is not

possible, as the maximum travel has been utilised.

Fine adjustment is also not possible when the depth stop

11

faces against the turret stop

12

.

Material

Router bit

diameter (mm)

Thumbwheel

15

Hardwood (Beech)

4 – 10

12 – 20

22 – 40

5 – 6

3 – 4

1 – 2

Softwood (Pine)

4 – 10

12 – 20

22 – 40

5 – 6

3 – 6

1 – 3

Particle Board

4 – 10

12 – 20

22 – 40

3 – 6

2 – 4

1 – 3

Plastics

4 – 15

16 – 40

2 – 3

1 – 2

Aluminium

4 – 15

16 – 40

1 – 2

1

OBJ_BUCH-1178-002.book  Page 23  Thursday, February 9, 2012  3:50 PM

24

 | English

2 610 022 197 | (9.2.12)

Bosch Power Tools

Adjusting the Depth-of-cut on the Non-plunge Base

(see figure H)

For adjustment of the depth-of-cut, proceed as follows:

– Open the clamping lever for the non-plunge base

22

.

– Coarse pre-adjustment of the routing depth is possible in 3

steps. For this, press clamping lever

25

 and slide the rout-

ing motor

1

 up or down in the non-plunge base

3

, until it,

with the clamping lever

25

 released, is locked in one of the

3 notches

26

. The notches each have a clearance of

12.7 mm (0.5 ").

– The adjustment knob for depth-of-cut fine adjustment

24

is used for fine adjustment of the routing depth; turn clock-

wise to increase the routing depth, and anticlockwise to

decrease the routing depth. The travel on the scale of ad-

justment knob

24

 is indicated in inch and millimeter. The

maximum setting range is 41 mm. The scale for depth-of-

cut adjustment

34

 provides added orientation.

Example:

 The desired depth-of-cut is to be 10.0 mm; the

trial cut resulted in a cutting depth of 9.5 mm.

– Set the scale of the adjustment knob

24

 to “0” without

changing the setting of the adjustment knob

24

 itself. Then

set the adjustment knob

24

 to the value “0.5” by turning in

clockwise direction.

– Check the selected depth-of-cut by carrying out another

trial cut.

Working Advice

Direction of Feed and Routing Process  (see figure I)

f

The routing process must always be carried out against

the rotation direction of the router bit 18 (up-cutting

motion). When routing in the direction with the rota-

tion of the router (down-cutting), the machine can

break loose, eliminating control by the user.

For routing with the plunge base

2

, proceed as follows:

– Adjust the required depth-of-cut; see Section “Adjusting

the Depth-of-cut”.

– Place the machine with the router bit mounted on the

workpiece to be machined and switch the power tool on.

– Press the release lever for plunge action

7

 down and slowly

guide the router down until the set depth-of-cut is reached.

Let go of release lever

7

 again to lock this plunging depth.

– Carry out the routing process applying uniform feed.

– After finishing the routing process, guide the router up to

the uppermost position.

– Switch the power tool off.

For routing with the non-plunge base

3

, proceed as follows:

–

Note:

 Take into consideration that for routing work with

the non-plunge base

3

, the router bit

18

 always protrudes

out of the base plate

13

. Do not damage the template or

the workpiece.

– Adjust the required depth-of-cut; see Section “Adjusting

the Depth-of-cut”.

– Switch the machine on and guide it to the location subject

to routing.

– Carry out the routing process applying uniform feed.

– Switch the power tool off. Do not place the power tool

down until the router bit has come to a standstill.

Routing with Auxiliary Guide (see figure J)

For working large workpieces, e. g., when routing grooves, a

board or straight edge can be securely fastened to the work-

piece as an auxiliary guide. The multifunction router can be

guided alongside the path of this auxiliary guide. When using

the plunge base

2

, guide the guide plate (flattened side) of the

multifunction router alongside the auxiliary guide.

Shaping or Molding Applications

For shaping or molding applications without the use of a par-

allel guide, the router bit must be equipped with a pilot or a

ball bearing.

– Guide the switched on power tool from the side toward the

workpiece until the pilot or the ball bearing of the router bit

faces against the workpiece edge to be machined.

– Guide the power tool alongside the workpiece edge with

both hands, paying attention that the router is positioned

rectangular. Too much pressure can damage the edge of

the workpiece.

Routing with Parallel Guide (see figure K)

Slide the parallel guide

35

 with the guide rods

36

 into the

base plate

13

 and tighten as required with the wing bolts

41

.

Additionally, the parallel guide can be adjusted lengthwise

with the wing bolts

37

 and

38

.

Fine adjustment of the length is possible with the fine-adjust-

ment knob

39

 after loosening both wing bolts

37

. One revolu-

tion corresponds with a setting range of 2.0 mm. One gradu-

ation mark on the fine-adjustment knob

39

 changes the

setting range by 0.1 mm.

The effective contact surface of the parallel guide can be ad-

justed with the edge guide

40

.

Guide the switched on power tool with uniform feed and later-

al pressure on the parallel guide alongside the workpiece

edge.

Routing with the Router Compass (see figure L)

The router compass/guide-rail adapter

42

 can be used for cir-

cular routing jobs. Mount the router compass as shown in the

figure.

Screw the centring screw

47

 into the thread on the router

compass. Insert the point of the centring screw into the cen-

tre of the circular arc to be routed, paying attention that point

of the screw engages into the workpiece surface.

Coarsely adjust the required radius by moving the router com-

pass and tighten the wing bolts

44

 and

45

.

The length can be fine adjusted with the fine-adjustment knob

46

 after loosening the wing bolt

45

. One revolution corre-

sponds with a setting range of 2.0 mm. One graduation mark

on the fine-adjustment knob

46

 changes the setting range by

0.1 mm.

Guide the switched on power tool over the workpiece with the

right handle

4

 and the router compass handle

43

.

Routing with Guide Rail (see figure M)

Straight routing cuts can be carried out with help of the guide

rail

49

.

The base spacer

48

 must be mounted in order to compensate

the height difference.

OBJ_BUCH-1178-002.book  Page 24  Thursday, February 9, 2012  3:50 PM

 English |

25

Bosch Power Tools

2 610 022 197 | (9.2.12)

Mount the router compass/guide-rail adapter

42

 as shown in

the figure.

Fasten the guide rail

49

 to the workpiece with suitable clamp-

ing devices, e. g. screw clamps. Place the machine with the

guide-rail adapter

42

 mounted onto the guide rail.

Routing with Guide Bushing (see figures N–Q)

The guide bushing

53

 enables template and pattern routing

on workpieces.

In order to use the guide bushing

53

, the guide bushing adapt-

er

50

 must be inserted into the guide plate

14

 first.

Place the guide bushing adapter

50

 from above onto the

guide plate

14

 and tighten it firmly with the 2 fastening

screws

51

. Pay attention that the release lever for the guide

bushing adapter

52

 is freely movable.

Choose a suitable guide bushing, depending on the thickness

of the template or the pattern. Because of the projecting

height of the guide bushing, the template must have a mini-

mum thickness of 8 mm.

Actuate the release lever

52

 and insert the guide bushing

53

from below into the guide bushing adapter

50

. Ensure that

the encoding keys clearly engage in the grooves of the guide

bushing.

Check the clearance from router bit centre and guide bushing

edge, see section “Centring the Base Plate”.

f

Select a router bit with a diameter smaller than the in-

terior diameter of the guide bushing.

For routing with the guide bushing

53

 proceed as follows:

–

Note:

 Take into consideration that for routing work with

the non-plunge base

3

, the router bit

18

 always protrudes

out of the base plate

13

. Do not damage the template or

the workpiece.

– Guide the switched on power tool with the guide bushing

toward the template.

– When using the plunge base

2

: Press the release lever for

plunge action

7

 down and slowly guide the router down un-

til the set depth-of-cut is reached. Let go of release lever

7

again to lock this plunging depth.

– Guide the switched on power tool with the protruding

guide bushing alongside the template applying lateral

pressure.

Centring the Base Plate (see figure R)

To ensure that the distance from router bit centre and guide

bushing edge is uniform, the guide bushing and the guide

plate can be adjusted to each other, if required.

– When using the plunge base

2

: Press the release lever for

plunge action

7

 down and guide the router toward the base

plate to the stop. Let go of release lever

7

 again to lock this

plunging depth.

– Loosen fastening screws

54

 approx. 2 turns, so that guide

plate

14

 can move freely.

– Insert the centring pin

55

 into the tool holder as shown in

the figure. Hand-tighten the tightening nut so that the cen-

tring pin can still be moved freely.

– Align the centring pin

55

 and the guide bushing

53

 to each

other by slightly moving the guide plate

14

.

– Retighten the fastening screws

54

 again.

– Remove the centring pin

55

 from the tool holder.

– When using the plunge base

2

: Press the release lever for

plunge action

7

 and guide the router back to the upper-

most position.

Operation with Router Table (see figure S)

The non-plunge base

3

 can be used with a suitable router ta-

ble. To install the router, remove the guide plate

14

 and fas-

ten the non-plunge base

3

 to the router table with the fasten-

ing screws

56

.

f

For mounting of the non-plunge base, please observe

the operating instructions of your router table.

If neces-

sary, matching holes must be drilled into the router table in

order to mount the non-plunge base.

For fine adjustment of the depth-of-cut, it is best to use the ex-

tension

58

 or the specialty Allen key

57

.

Routing with Extraction Hood (see figures T–U)

For routing edges, the extraction hood

59

 can additionally be

used.

– Fasten the extraction hood

59

 with the 2 fastening screws

60

 to the base plate

13

. The extraction hood

59

 can be fas-

tened in 3 different positions, as shown in the figure.

– Remove the extraction hood again for routing smooth

plane surfaces.

Maintenance and Service

Maintenance and Cleaning

f

Before any work on the machine itself, pull the mains

plug.

f

For safe and proper working, always keep the machine

and ventilation slots clean.

f

In extreme conditions, always use dust extraction as

far as possible. Blow out ventilation slots frequently

and install a residual current device (RCD).

When work-

ing metals, conductive dust can settle in the interior of the

power tool. The total insulation of the power tool can be im-

paired.

If the replacement of the supply cord is necessary, this has to

be done by Bosch or an authorized Bosch service agent in or-

der to avoid a safety hazard.

If the machine should fail despite the care taken in manufac-

turing and testing procedures, repair should be carried out by

an after-sales service centre for Bosch power tools.

In all correspondence and spare parts order, please always in-

clude the 10-digit article number given on the type plate of

the machine.

After-sales Service and Customer Assistance

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Our customer service representatives can answer your ques-

tions concerning possible applications and adjustment of

products and accessories.

OBJ_BUCH-1178-002.book  Page 25  Thursday, February 9, 2012  3:50 PM
