Bosch FLM-420: I

14

FLM-420/4-CON-S | FLM-420/4-CON-D

F.01U.012.982 | 5.0 | 2008.12

Bosch Sicherheitssysteme GmbH

12.

EOL

EOL

-U

+U

-U

+U

-U

+U

U-

U+

U-

U+

U-

U+

EOL

-U

+U

-U

+U

-U

+U

I

max

 = 200 mA I

max

 = 200 mA I

max

 = 400 mA I

max

 = 200 mA

FLM-420/4-CON-S | FLM-420/4-CON-D

15

Bosch Sicherheitssysteme GmbH

F.01U.012.982 | 5.0 | 2008.12

13.

i

16 ... 31

-U

+U

-U

+U

-U

+U

I

max

 = 400 mA I

max

 = 200 mA

16

cs |

FLM-420/4-CON Konvenční modul rozhraní pro čtyř vodičovou sít’ LSN

F.01U.012.982 | 5.0 | 2008.12

Instalacní prírucka

Bosch Sicherheitssysteme GmbH

Popis funkcí

Konvenční modul rozhraní FLM-420/4-CON umožňuje sledované připojení konvenčních hlásičů k požárním

ústřednám LSN přes čtyř

vodičovou napájecí sít’ (sít’ LSN s externím napájecím zdrojem).

Kryt pro povrchovou montáž modulu FLM-420/4-CON-S je opatřen předtvarovanými průchodkami a pryžovými

vložkami pro připojení vodičů (

Obrázek 2

, Strana 7, Vyjmutí:

Obrázek 1

, Strana 6, Instalace:

Obrázek 5

, Strana 9).

Modul FLM-420/4-CON-D se instaluje na sběrnici DIN v souladu s normou EN 500022 pomocí přiloženého adaptéru

(Instalace:

Obrázek 6

, Strana 10; Vyjmutí:

Obrázek 7

, Strana 11).

Nastavení adresy

Nastavte otočný přepínač do požadované polohy pomocí plochého šroubováku (viz

Obrázek 8

, Strana 12).

X

Není povoleno používat současně různé provozní režimy v jednom kruhovém nebo rozvětveném vedení nebo

vedení s odbočkou T!

Připojení

Technické údaje

Adresa (A)

Provozní režim

0 0 0

Kruhové nebo rozvětvené vedení v režimu vylepšené verze LSN s automatickým adresováním

0 0 1 ... 2 5 4 Kruhové nebo rozvětvené vedení nebo vedení s odbočkou T v režimu vylepšené verze LSN

s manuálním adresováním

CL 0 0

Kruhové nebo rozvětvené vedení v klasickém režimu LSN (rozsah adres: maximálně 127)

2 5 5 ... 2 9 9 Rozsah nepřípustných adres (chybové hlášení na požární ústředně)!

Připojení k síti LSN

Viz ...

S napájením prostřednictvím přídavného napájecího zdroje LSN

Obrázek 10

, Strana 13

S napájením prostřednictvím externího napájecího zdroje

Obrázek 11

, Strana 13

Připojení konvenčních linek

Viz ...

2 rozvětvená vedení (třída B)

Obrázek 12

, Strana 14, vlevo

1 rozvětvené vedení (třída B)

Obrázek 12

, Strana 14, vpravo

1 kruhové vedení (třída A)

Obrázek 13

, Strana 15

Popis

Funkce

LSN: b1+ | a- | b2+

Vstup LSN b / LSN a / výstup LSN b

AUX: 2+ | 1/2- | 1+

Napájecí výstup pro čtyř

vodičový hlásič

OUT1: + | -

Výstup pro rozvětvené vedení 1 nebo kruhové vedení

OUT2/IN1: - | +

Výstup pro rozvětvené vedení 2 nebo vstup pro kruhové vedení

PWR IN

LSN AUX or EXT.PWR: + | -

Napájecí vstup (ze sítě LSN nebo externího napájecího zdroje)

LSN

Vstupní napětí

15 až 33 Vss (min. až max.)

Maximální spotřeba proudu

8,5 mA

Hlavní linka

Napětí linky

21 až 22 Vss (typicky 21,5 Vss

±0,5 Vss

)

Maximální linkový proud

80 mA (±10% @ 25 °C)

Maximální odpor linky

50

Ω

 na jednu linku (2 x 25

Ω

 max.)

Napájecí vstup (PWR IN)

Napětí

24 až 30 Vss (min. až max.)

Výkyv napětí

< 150 mV

Napájecí výstup pro čtyř

vodičový hlásič

Napětí

23,5 až 30 Vss (jmenovité napětí 24 Vss)

Maximální proud

200 mA na jeden výstup (lze spojovat paralelně)

Výkyv napětí

< 300 mV

Koncový odpor pro zónu při rozvětveném vedení (třída B)

s kalibrační hodnotou

: 2,2 k

Ω

bez kalibrační hodnoty

: 2,2 k

Ω /

3,9 k

Ω

Přípustný průřez vodiče

0,6 až 3,3 mm

2

Přípustná provozní/skladovací teplota

-20 °C až +55 °C/-25 °C až +80 °C

Přípustná relativní vlhkost

< 96 %, nekondenzující

Krytí podle IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Třída bezpečnosti podle IEC 60950

III

Odolnost proti rušení EMC/vyzařované rušení EMC

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Materiál a barva krytu

Kryt pro povrchovou montáž

Směs ABS a PC, signální bílá (RAL 9003)

Kryt rozhraní a adaptér

PPO (Noryl), šedobílá (podobná RAL 9002)

Rozměry

FLM-420/4-CON-S

Přibližně 126 x 126 x 71 mm (š x v x h)

FLM-420/4-CON-D

Přibližně 110 x 110 x 48 mm (š x v x h)

FLM-420/4-CON konventionelt interface-modul for 4-ledet LSN

 | da

17

Bosch Sicherheitssysteme GmbH

Installationsvejledning

F.01U.012.982 | 5.0 | 2008.12

Funktionsbeskrivelse

FLM-420/4-CON konventionelt interface-modul muliggør overvåget tilslutning af konventionelle detektorer til LSN-

brandcentraler via et 4-ledet forsyningsnetværk (LSN med ekstern strømforsyning). FLM-420/4-CON-S er beregnet

for udvendig vægmontage og er forberedt kabeltilslutning via gummibøsninger.

(

Illustration 2

, Side 7, Afmontering:

Illustration 1

, Side 6, Installation:

Illustration 5

, Side 9).

FLM-420/4-CON-D interface-modul for DIN-montage kan monteres på en DIN skine i overstemmelse med EN 500022

med afdækning (se

Illustration 6

, Side 10; afmontering, se

Illustration 7

, Side 11).

Adresseopsætning

Adressering gøres ved hjælp af en  skruetrækker til lige kærv (se

Illustration 8

, Side 12).

X

Det er ikke tilladt at bruge forskellige driftstilstande på samme sløjfe/streng/T-afgrening!

Tilslutning

Tekniske specifikationer

Adresse (A)

Driftstilstand

0 0 0

LSN-loop/streng i forbedret udgave med automatisk adressering

0 0 1 ... 2 5 4 LSN-loop/streng/T-forgreninger i forbedret udgave med manuel adressering

CL 0 0

LSN-loop/streng i klassisk udgave (adresseområde: maks. 127)

2 5 5 ... 2 9 9 Ikke tilladt adresseområde (fejlmeddelelse på brandcentralen)!

Tilslutning til LSN

Se ...

Med strømforsyning via ekstra LSN-strømforsyning

Illustration 10

, Side 13

Med strømforsyning via ekstern strømforsyningsenhed

Illustration 11

, Side 13

Tilslutning af konventionelle loops

Se ...

2 strenge (klasse B)

Illustration 12

, Side 14, venstre

1 streng (klasse B)

Illustration 12

, Side 14, højre

1 loop (klasse A)

Illustration 13

, Side 15

Beskrivelse

Funktion

LSN: b1+ | a- | b2+

LSN b indgående / LSN a / LSN b udgående

AUX: 2+ | 1/2- | 1+

Strømforsyningsudgang, 4-ledet detektor

OUT1: + | -

Streng 1 eller udgående loop

OUT2/IN1: - | +

Streng 2 eller indgående loop

PWR IN

LSN AUX or EXT.PWR: + | -

Strømforsyningsindgang (fra LSN eller ekstern)

LSN

Indgangsspænding

15 til 33 V DC (min. til maks.)

Maks. strømforbrug

8,5

 mA

Primær linie

Linjespænding

21 til 22 V DC (21,5 V DC typ. ±0,5 V DC)

Maks. liniestrøm

80 mA

(±10%

 @ 25 °C

)

Maks. liniemodstand

50

Ω

 pr. linie (2 x 25

Ω

 maks.)

Indgangsspænding, strømforsyning

(PWR IN)

Spænding

24 til 30 V DC (min. til maks.)

Ripple

< 150 mV

Strømforsyningsudgang, 4-wire

detektor

Spænding

23,5 til 30 V DC (nominel spænding 24 V DC)

Maks. strøm

200 mA pr. udgang (kan skiftes parallelt)

Ripple

< 300 mV

EOL-modstand for zone som streng (klasse B)

Med kalibreringsværdi: 2,2 k

Ω

Uden kalibreringsværdi: 2,2 k

Ω /

3,9 k

Ω

Tilladt kabeldiameter

0,6 til 3,3 mm

2

Tilladt driftstemperatur / opbevaringstemperatur

-20 °C ... +55 °C / -25 °C ... +80 °C

Tilladt relativ luftfugtighed

<96% (ikke-kondenserende)

Beskyttelseskategori ifølge IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Sikkerhedskategori ifølge IEC 60950

III

EMC interferensimmunitet/EMC udsendt interferens

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Kabinetmateriale og -farve

Fritliggende kabinet

ABS/PC-blanding, signalhvid (RAL 9003)

Interface-kabinet og adapter PPO (Noryl), grå-hvid (som RAL 9002)

Dimensioner

FLM-420/4-CON-S

ca. 126 mm x 126 mm x 71 mm (B x H x D)

FLM-420/4-CON-D

ca. 110 mm x 110 mm x 48 mm (B x H x D)

18

de |

FLM-420/4-CON GLT-Koppler 4-Draht LSN

F.01U.012.982 | 5.0 | 2008.12

Installationsanleitung

Bosch Sicherheitssysteme GmbH

Funktionsbeschreibung

Der FLM-420/4-CON GLT-Koppler ermöglicht die überwachte Anschaltung von GLT-Meldern an LSN-Brandmeldezen-

tralen über 4-Draht-Leitungsnetz (LSN mit externer Spannungsversorgung).

Das Aufputzgehäuse des FLM-420/4-CON-S hat vorgestanzte Kabelrohranschlüsse sowie Gummitüllen zum Durch-

stechen für Kabeleinführungen (

Bild 2

, Seite 7, Ausbau:

Bild 1

, Seite 6, Einbau:

Bild 5

, Seite 9).

Der FLM-420/4-CON-D wird mit beiliegendem Adapter auf eine DIN-Schiene nach EN 500022 installiert (Einbau:

Bild 6

, Seite 10; Ausbau:

Bild 7

, Seite 11).

Adresseinstellung

Drehschalter mit einem Schlitzschraubenzieher in die gewünschte Position bringen (siehe

Bild 8

, Seite 12).

X

Es ist nicht zulässig, verschiedene Betriebsarten (Modi) in einem Ring/Stich/T-Abzweig nebeneinander anzu-

wenden!

Anschaltung

Technische Daten

Adresse (A)

Betriebsart (Modus)

0 0 0

Ring/Stich im LSN-Modus "improved version" mit automatischer Adressvergabe

0 0 1 ... 2 5 4 Ring/Stich/T-Abzweigungen im LSN-Modus "improved version" mit manueller Adressvergabe

CL 0 0

Ring/Stich im "classic" LSN-Modus (Adressbereich: max. 127)

2 5 5 ... 2 9 9 Nicht zulässiger Adressbereich (Fehlermeldung an BMZ)!

Anschaltung an LSN

siehe ...

Mit Spannnnungsversorgung über LSN-Zusatzspannung

Bild 10

, Seite 13

Mit Spannnnungsversorgung über externes Netzteil (erdpotentialfrei)

Bild 11

, Seite 13

Anschaltung GLT-Linien

siehe ...

2 Stiche (Class B)

Bild 12

, Seite 14, links

1 Stich (Class B)

Bild 12

, Seite 14, rechts

1 Ring (Class A)

Bild 13

, Seite 15

Beschreibung

Funktion

LSN: b1+ | a- | b2+

LSN b kommend / LSN a / LSN b gehend

AUX: 2+ | 1/2- | 1+

Ausgang Spannungsversorgung 4-Draht-Melder *

OUT1: + | -

Stich 1 oder Ring gehend

OUT2/IN1: - | +

Stich 2 oder Ring kommend

PWR IN

LSN AUX or EXT.PWR: + | -

Eingang Spannungsversorgung (aus LSN oder extern)

* Entfällt bei Anschaltung von 2-Draht-Meldern

LSN

Eingangsspannung

15 - 33 V DC (min. - max.)

Max. Stromaufnahme

8,5

 mA

Primärleitung

Linienspannung

21 - 22 V DC (21,5 V DC typ. ±0,5 V DC)

Max. Linienstrom

80 mA (±10% @ 25 °C)

Max. Leitungswiderstand

50

Ω

 pro Linie (2 x 25

Ω

 max.)

Eingang Spannungsver-

sorgung (PWR IN)

Spannung

24 - 30 V DC (min. - max.)

Restwelligkeit

< 150 mV

Ausgang Spannungsver-

sorgung 4-Draht-Melder

Spannung

23,5 - 30 V DC (Nennspannung 24 V DC)

Max. Strom

200 mA pro Ausgang (parallelschaltfähig)

Restwelligkeit

< 300 mV

EOL-Widerstand für Meldelinie als Stich (Class B)

Mit Kalibrierwert: 2,2 k

Ω

Ohne Kalibrierwert: 2,2 k

Ω /

3,9 k

Ω

Zulässiger Drahtquerschnitt

0,6 - 3,3 mm

2

Zulässige Betriebstemperatur / Lagertemperatur

-20 °C ... +55 °C / -25 °C ... +80 °C

Zulässige relative Luftfeuchtigkeit

<96%, ohne Betauung

Schutzklasse nach IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Sicherheitsklasse nach IEC 60950

III

EMV-Störfestigkeit / EMV-Störaussendung

EN 54-18, EN 50130, VDS 2540 / EN 61000-6-3

Gehäusematerial und

Farbe

Aufputzgehäuse

ABS/PC Blend, signalweiß (RAL 9003)

Kopplergehäuse und Adapter

PPO (Noryl), grauweiß (ähnlich RAL 9002)

Abmessungen

FLM-420/4-CON-S

ca. 126 mm x 126 mm x 71mm (B x H x T)

FLM-420/4-CON-D

ca. 110 mm x 110 mm x 48 mm (B x H x T)

FLM-420/4-CON Conventional Interface Module for 4-wire LSN

 | en

19

Bosch Sicherheitssysteme GmbH

Installation Guide

F.01U.012.982 | 5.0 | 2008.12

Functional description

The FLM-420/4-CON Conventional interface module enables monitored connection of conventional detectors to LSN

fire panels via a 4-wire supply network (LSN with external power supply).

The surface-mount housing for the FLM-420/4-CON-S has pre-formed conduit connections and rubber bushings for

cable entries (

Figure 2

, page 7, Removal:

Figure 1

, page 6, Installation:

Figure 5

, page 9).

The FLM-420/4-CON-D is installed on a DIN rail in accordance with EN 500022 with enclosed adapter (Installation:

Figure 6

, page 10; Removal:

Figure 7

, page 11).

Address setting

Fit a rotary switch in the required position using a pan head slotted screwdriver (see

Figure 8

, page 12).

X

It is not permitted to use different operating modes in one loop/stub/T branch next to each other!

Connection

Technical specifications

Address (A)

Operating mode

0 0 0

Loop/stub in LSN improved version mode with automatic addressing

0 0 1 ... 2 5 4 Loop/stub/T branches in LSN improved version mode with manual addressing

CL 0 0

Loop/stub in LSN classic mode (address range: max. 127)

2 5 5 ... 2 9 9 Non-permitted address range (error message on fire panel)!

Connection to LSN

See ...

With power supply via LSN additional power supply

Figure 10

, page 13

With power supply via external power supply unit (free-of-ground)

Figure 11

, page 13

Connection of conventional lines

See ...

2 stubs (Class B)

Figure 12

, page 14, left

1 stub (Class B)

Figure 12

, page 14, right

1 loop (Class A)

Figure 13

, page 15

Description

Function

LSN: b1+ | a- | b2+

LSN b incoming / LSN a / LSN b outgoing

AUX: 2+ | 1/2- | 1+

Power supply output, 4-wire detector

OUT1: + | -

Stub 1 or outgoing loop

OUT2/IN1: - | +

Stub 2 or incoming loop

PWR IN

LSN AUX or EXT.PWR: + | -

Power supply input (from LSN or external)

* Does not apply if connecting 2-wire detectors

LSN

Input voltage

15 to 33 V DC (min. to max.)

Max. current consumption

8.5

 mA

Primary line

Line voltage

21 to 22 V DC (21,5 V DC typ. ±0,5 V DC)

Max. line current

80 mA (±10% @ 25 °C)

Max. line resistance

50

Ω

 per line (2 x 25

Ω

 max.)

Power supply input (PWR IN) Voltage

24 to 30 V DC (min. to max.)

Ripple

< 150 mV

Power supply output, 4-wire

detector

Voltage

23.5 to 30 V DC (rated voltage 24 V DC)

Max. current

200 mA per output (can be switched in parallel)

Ripple

< 300 mV

EOL resistor for zone as stub (Class B)

With calibration value: 2,2 k

Ω

Without calibration value: 2,2 k

Ω /

3,9 k

Ω

Permissible wire diameter

0.6 to 3.3 mm

2

Permissible operating temperature / storage temperature

-20 °C ... +55 °C / -25 °C ... +80 °C

Permissible relative humidity

<96%, non-condensing

Protection class as per IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Safety class as per IEC 60950

III

EMC interference immunity/EMC emitted interference

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Housing material and color

Surface-mount housing

ABS/PC blend, signal white (RAL 9003)

Interface housing and adapter

PPO (Noryl), gray white (similar to RAL 9002)

Dimensions

FLM-420/4-CON-S

approx. 126 mm x 126 mm x 71mm (W x H x D)

FLM-420/4-CON-D

approx. 110 mm x 110 mm x 48 mm (W x H x D)

20

es |

Módulo de zonas convencional FLM-420/4-CON para LSN de 4 hilos

F.01U.012.982 | 5.0 | 2008.12

Guía de instalación

Bosch Sicherheitssysteme GmbH

Descripción funcional

El módulo de zonas convencional FLM-420/4-CON permite la conexión de detectores convencionales a centrales de

incendios LSN a través de 4 hilos (alimentación externa).

La carcasa para montaje en superficie del FLM-420/4-CON-S cuenta con conexiones de tubos preformadas y

manguitos de goma para entradas de cable (

Figura 2

, página 7; para su desmontaje:

Figura 1

, página 6; para su

instalación:

Figura 5

, página 9).

El FLM-420/4-CON-D para instalación en DIN, de acuerdo con la norma EN 500022, con adaptador incluido (para su

instalación:

Figura 6

, página 10; para su desmontaje:

Figura 7

, página 11).

Configuración de dirección

Ajuste un interruptor giratorio en la posición necesaria, utilizando un destornillador plano (consulte

Figura 8

,

página 12).

X

No está permitido el uso de diferentes modos de funcionamiento en un mismo sistema, ya sea de lazo/ramal/

derivación en T.

Conexión

Especificaciones técnicas

Dirección (A) Modo de funcionamiento

0 0 0

Lazo/ramal en modo LSN improved con direccionamiento automático

0 0 1 ... 2 5 4 Lazo/ramal/derivación en T en modo LSN improved con direccionamiento manual

CL 0 0

Lazo/ramal en modo LSN clásico (rango de direcciones: máx. 127)

2 5 5 ... 2 9 9 Rango de direcciones no permitido (mensaje de error en la central de incendios)

Conexión a LSN

Consulte...

Con alimentación por medio de alimentación auxiliar LSN

Figura 10

, página 13

Con alimentación por medio de fuente de alimentación externa

Figura 11

, página 13

Conexión de líneas convencionales

Consulte...

2 ramales (Clase B)

Figura 12

, página 14, izquierda

1 ramal (Clase B)

Figura 12

, página 14, derecha

1 lazo (Clase A)

Figura 13

, página 15

Descripción

Función

LSN: b1+ | a- | b2+

LSN b entrante / LSN a / LSN b saliente

AUX: 2+ | 1/2- | 1+

Salida de fuente de alimentación, detector de 4 hilos

OUT1: + | -

Ramal 1 o lazo saliente

OUT2/IN1: - | +

Ramal 2 o lazo entrante

PWR IN LSN AUX or EXT.PWR: + | -

Entrada de fuente de alimentación (de LSN o externa)

LSN

Tensión de entrada

De 15 a 33 VCC (mín./máx.)

Consumo de corriente máximo

8,5

 mA

Línea primaria

Tensión de línea

De 21 a 22 VCC (típica de 21,5 VCC typ. ±0,5 VCC)

Corriente de línea máxima

80 mA (±10% @ 25 °C)

Resistencia de línea máxima

50

Ω

por línea (2 x 25

Ω

 máx.)

Entrada de fuente de

alimentación (PWR IN)

Tensión

De 24 a 30 VCC (mín./máx.)

Onda

< 150 mV

Salida de fuente de

alimentación, detector

de 4 hilos

Tensión

De 23,5 a 30 VCC (tensión nominal de 24 VCC)

Corriente máxima

200 mA por salida (se puede conectar en paralelo)

Onda

< 300 mV

Resistencia RFL por zona como ramal (Clase B)

Con valor de calibración: 2,2 k

Ω

Sin valor de calibración: 2,2 k

Ω /

3,9 k

Ω

Diámetro de cable permitido

De 0,6 a 3,3 mm

2

Temperatura de funcionamiento/almacenamiento permitida

-20 °C ... +55 °C/-25 °C ... +80 °C

Humedad relativa permitida

<96%, sin condensación

Clase de protección según IEC 60529

FLM-420/4-CON-S: IP 54, FLM-420/4-CON-D: IP 30

Clase de seguridad según IEC 60950

III

Inmunidad contra interferencias EMC/Interferencias emitidas

EMC

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Material y color de la

carcasa

Carcasa para montaje en superficie

Mezcla de PC y ABS, blanco (RAL 9003)

Carcasa de la interfaz y adaptador

PPO (Noryl), blanco grisáceo (similar a RAL 9002)

Dimensiones

FLM-420/4-CON-S

Aprox. 126 mm x 126 mm x 71 mm (Al. x An. x Pr.)

FLM-420/4-CON-D

Aprox. 110 mm x 110 mm x 48 mm (Al. x An. x Pr.)

Module d’interface conventionnel FLM-420/4-CON pour LSN 4 fils

 | fr

21

Bosch Sicherheitssysteme GmbH

Manuel d’installation

F.01U.012.982 | 5.0 | 2008.12

Description fonctionnelle

Le module d'interface conventionnel FLM-420/4-CON permet une connexion surveillée des détecteurs conven-

tionnels aux centrales incendie LSN via un réseau d'alimentation à 4 fils (LSN avec alimentation externe).

Le boîtier pour montage en surface du FLM-420/4-CON-S dispose de débouchures de conduit pré-formées et de

bagues en caoutchouc pour les câbles d'entrée (

Figure 2

, Page 7, Retrait :

Figure 1

, Page 6, Installation :

Figure 5

,

Page 9).

Le module FLM-420/4-CON-D est monté sur rail DIN, conformément à la norme EN 500022, avec l'adaptateur fourni

(Installation :

Figure 6

, Page 10 ; Retrait :

Figure 7

, Page 11).

Paramétrage de l'adressage

Fixez un commutateur rotatif dans la position requise à l'aide d'un tournevis pour vis à tête cylindrique large (voir

Figure 8

, Page 12).

X

Vous ne pouvez pas utiliser des modes de fonctionnement différents pour des boucles/tronçons/dérivations

situés les uns à côté des autres.

Connexion

Caractéristiques techniques

Adresse (A)

Mode de fonctionnement

0 0 0

Boucle/tronçon en mode LSN amélioré avec adressage automatique

0 0 1 ... 2 5 4 Boucle/tronçon/dérivation en mode LSN amélioré avec adressage manuel

CL 0 0

Boucle/tronçon en mode LSN standard (portée d'adresses : 127 max.)

2 5 5 ... 2 9 9 Portée d'adresses non autorisée (message d'erreur sur la centrale incendie)

Connexion à LSN

Voir...

Avec alimentation via le réseau d'alimentation électrique supplémentaire LSN

Figure 10

,Page 13

Avec alimentation via un bloc d'alimentation externe

Figure 11

,Page 13

Connexion de lignes conventionnelles

Voir...

2 tronçons de ligne (classe B)

Figure 12

, Page 14, gauche

1 tronçon de ligne (classe B)

Figure 12

, Page 14, droite

1 boucle (classe A)

Figure 13

,Page 15

Description

Fonction

LSN : b1+ | a- | b2+

LSN b entrant / LSN a / LSN b sortant

AUX : 2+ | 1/2- | 1+

Sortie d'alimentation, détecteur 4 fils

OUT1 : + | -

Tronçon 1 ou boucle sortante

OUT2/IN1 : - | +

Tronçon 2 ou boucle entrante

PWR IN

LSN AUX or EXT.PWR : + | -

Entrée d'alimentation (LSN ou externe)

LSN

Tension d'entrée

15 V (min.) à 33 V (max.) c.c.

Consommation max.

8,5

mA

Ligne principale

Tension secteur

21 à 22 V c.c. (21,5 V c.c. typ. ±0,5 V c.c.)

Courant de ligne max.

80 mA (±10% @ 25 °C)

Résistance de ligne maximale

50

Ω

  par  ligne  (2 x 25

Ω

max.)

Entrée d'alimentation

(PWR IN)

Tension

24 V (min.) à 30 V (min.) c.c.

Ondulation

< 150 mV

Sortie d'alimentation,

détecteur 4 fils

Tension

23,5 à 30 V c.c. (tension nominale : 24 V c.c.)

Courant max.

200 mA par sortie (peut être commuté en parallèle)

Ondulation

< 300 mV

Résistance de fin de ligne pour zone en tronçon (classe B)

Avec valeur de calibrage: 2,2 k

Ω

Sans valeur de calibrage: 2,2 k

Ω /

3,9 k

Ω

Diamètre de câble admissible

0,6 à  3,3 mm

2

Température de fonctionnement admissible / température de

stockage

-20 à +55 °C  /  -25 à +80 °C

Taux d'humidité relative admissible

Inférieur à 96 % (sans condensation)

Catégorie de protection suivant IEC 60529

FLM-420/4-CON-S: IP 54, FLM-420/4-CON-D: IP 30

Catégorie de sécurité suivant IEC 60950

III

Immunité aux interférences CEM/émission d'interférences CEM EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Matière et couleur du

boîtier

Boîtier pour montage en surface

Mélange ABS/PC, blanc signal (RAL 9003)

Boîtier et adaptateur d'interface

PPO (Noryl), blanc gris (similaire à RAL 9002)

Dimensions

FLM-420/4-CON-S

Environ 126 mm x 126 mm x 71 mm (l x H x P)

FLM-420/4-CON-D

Environ 110 mm x 110 mm x 48 mm (l x H x P)

22

hr |

FLM-420/4-CON Konvencionalni moduli sučelja za 4-žilni LSN

F.01U.012.982 | 5.0 | 2008.12

Upute za instalaciju

Bosch Sicherheitssysteme GmbH

Opis funkcija

Konvencionalni modul sučelja FLM-420/4-CON omogućuje nadgledanje veze standardnih detektora s upravljačkom

pločom sustava LSN za dojavu požara pomoću 4-žilne mreže za napajanje (LSN s vanjskim izvorom napajanja).

Kućište za FLM-420/4-CON-S koje se montira na žbuci ima prethodno oblikovane priključke vodova i gumena ležišta

za kabelske uvode (

Slika 2

, Stranica 7, uklanjanje:

Slika 1

, Stranica 6, postavljanje:

Slika 5

, Stranica 9).

FLM-420/4-CON-D se montira na DIN šinu u skladu sa EN 500022 pomoću priloženog adaptera (Instaliranje:

Slika 6

,

Stranica 10; uklanjanje:

Slika 7

, Stranica 11).

Podešavanje adrese

Postavite zakretnu sklopku na odgovarajući položaj pomoću odvijača s ravnim vrhom (pogledajte

Slika 8

,

Stranica 12).

X

Nije dopušteno koristiti skupa različite režime rada u jednom strujnom krugu / mreži s jednim izlazom ka

vanjskim mrežama / T-grani!

Spajanje

Tehničke specifikacije

Adresa (A)

Režim rada

0 0 0

Strujni krug/mreža u režimu poboljšane verzije LSN-a s automatskim adresiranjem

0 0 1 ... 2 5 4 Strujni krug/mreža u režimu poboljšane verzije LSN-a s ručnim adresiranjem

CL 0 0

Strujni krug/mreža u klasičnom režimu LSN-a (raspon adrese: maks. 127)

2 5 5 ... 2 9 9 Nedopušteni raspon adrese (poruka o pogrešci na upravljačkoj ploči za dojavu požaru)!

Spajanje na LSN

Pogledajte ...

S napajanjem pomoću dodatnog izvora napajanja LSN-a.

Slika 10

, Stranica 13

S napajanjem pomoću vanjske jedinice napajanja

Slika 11

, Stranica 13

Spajanje standardnih vodova

Pogledajte ...

2 mreže (klasa B)

Slika 12

, Stranica 14, na lijevoj strani

1 mreža (klasa B)

Slika 12

, Stranica 14, na desnoj strani

1 strujni krug (klasa A)

Slika 13

, Stranica 15

Opis

Funkcija

LSN: b1+ | a- | b2+

LSN b ulazni / LSN a / LSN b izlazni

AUX: 2+ | 1/2- | 1+

Izlazno napajanje, 4-žičani detektor

OUT1: + | -

Mreža 1 ili izlazni strujni krug

OUT2/IN1: - | +

Mreža 2 ili ulazni strujni krug

PWR IN LSN AUX or EXT.PWR: + | -

Ulazno napajanje (sa sustava LSN ili vanjsko)

LSN

Ulazni napon

15 do 33 V DC (min. do maks.)

Maks. potrošnja struje

8,5 mA

Primarni vod

Napon voda

21 do 22 V DC (tip 21,5 V istosmjerne struje (DC)

±0,5 V DC

)

Maks. napon voda

80 mA

(±10% @ 25 °C)

Maks. otpor voda

50

Ω

po vodu (maks. 2 x 25

Ω

)

Ulazno napajanje

(PWR IN)

Napon

24 do 30 V DC (min. do maks.)

Valovitost

< 150 mV

Izlazno napajanje, 4-žilni

detektor

Napon

23,5 do 30 V DC (nominalni napon 24 V istosmjerne

struje (DC))

Maks.struja

200 mA po izlazu (može se paralelno uključiti)

Valovitost

< 300 mV

EOL otpornik za zone kao mreža (klase B)

s kalibriranom vrijednosti

: 2,2 k

Ω

bez kalibrirane vrijednosti:

 2,2 k

Ω /

3,9 k

Ω

Dopušteni presjek kabela

0,6 do 3,3 mm

2

Dopuštena radna temperatura / temperatura skladištenja

-20 °C ... +55 °C / -25 °C ... +80 °C

Dopuštena relativna vlažnost

< 96%, bez kondenzacije

Zaštitna klasa prema IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Sigurnosna klasa prema IEC 60950

III

EMC otpornost na smetnje / EMC emitiranje smetnji

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Materijal i boja kućišta

Kućište za montažu na žbuci

Smjesa ABS + PC, signalno bijela (RAL9003)

Kućište sučelja i adapter

PPO (Noryl), sivo bijela (slična s RAL 9002)

Dimenzije

FLM-420/4-CON-S

približno 126 mm x 126 mm x 71mm (Š x V x D)

FLM-420/4-CON-D

približno 110 mm x 110 mm x 48 mm (Š x V x D)

FLM-420/4-CON hagyományos zóna illesztő modul, 4 eres LSN-hez

 | hu

23

Bosch Sicherheitssysteme GmbH

Telepítési útmutató

F.01U.012.982 | 5.0 | 2008.12

A működés ismertetése

Az FLM-420/4-CON hagyományos zóna illesztő modul lehetővé teszi a hagyományos érzékelők LSN tűzjelző közpon-

tokra történő csatlakoztatását, 4 vezetékes csatlakoztatással (LSN külső tápellátással).

Az  FLM-420/4-CON-S felületre szerelhető háza előre kialakított vezeték-csatlakozókkal és gumiperselyekkel van

felszerelve a kábel bevezetésekhez miatt (

Ábra 2

,Oldal 7,

Ábra 1

 Eltávolítás: , Oldal 6, Telepítés:

Ábra 5

, Oldal 9).

Az FLM-420/4-CON-D DIN-sínre szerelhető, az EN 500022 szabványnak megfelelő mellékelt adapterrel

(Telepítés:

Ábra 6

, Oldal 10; Eltávolítás:

Ábra 7

, Oldal 11).

Cím beállítása

Állítsa a forgókapcsolót a megfelelő helyzetbe lapos csavarhúzóval (lásd

Ábra 8

, Oldal 12).

X

Egy hurkon/ágon/T-elágazáson nem használhat egyidejűleg többféle üzemmódot!

Csatlakozások

Műszaki adatok

Cím (A)

Működési mód

0 0 0

Hurok / ág továbbfejlesztett LSN-módban, automatikus címzéssel

0 0 1 ... 2 5 4 Hurok/ág/T-elágazások az LSN továbbfejlesztett változatában, kézi címzéssel

CL 0 0

Hurok/ág klasszikus LSN-módban (címzési tartomány max. 127)

2 5 5 ... 2 9 9 Nem megengedett címzési tartomány (hibaüzenet a tűzjelző központon)!

LSN-csatlakozás

Lásd ...

Tápellátás a kiegészítő LSN-tápon keresztül

Ábra 10

, Oldal 13

Tápellátás külső tápegységről

Ábra 11

, Oldal 13

Hagyományos vonal csatlakozás

Lásd ...

2 ág (B osztály)

Ábra 12

, Oldal 14, bal

1 ág (B osztály)

Ábra 12

, Oldal 14, jobb

1 hurok (A osztály)

Ábra 13

, Oldal 15

Jelölések

Funkció

LSN: b1+ | a- | b2+

LSN b bejövő / LSN a / LSN b kimenő

AUX: 2+ | 1/2- | 1+

Tápellátás-kimenet, 4 vezetékes érzékelő

OUT1: + | -

1-es ág vagy továbbmenő hurok

OUT2/IN1: - | +

2-es ág vagy bejövő hurok

PWR IN

LSN AUX or EXT.PWR: + | -

Tápellátás-bemenet (LSN vagy külső tápegységről)

LSN

Bemenő feszültség

15 - 33 V DC (min. és max.)

Max. áramfelvétel

8,5 mA

Hagyományos vonal

Vonal feszültsége

21 - 22 V DC (21,5 V DC tip.

±0,5 V DC

)

Max. vonali áram

80 mA (±10%)

Max. vonali ellenállás

50

Ω

 vonalanként (2 x 25

Ω

 max.)

Tápellátás-bemenet

(PWR IN)

Feszültség

24 - 30 V DC (min. és max.)

Hullámosság

< 150 mV

Tápellátás-kimenet,

4 eres  érzékelő

Feszültség

23,5 - 30 V DC (névleges feszültség 24 V DC)

Max. áram

200 mA kimenetenként (párhuzamosan kap-

csolható)

Hullámosság

< 300 mV

Vonallezáró ellenállás a zónához, ág (B osztály)

kalibrált értékkel: 2,2 k

Ω

kalibrált érték nélkül: 2,2 k

Ω /

3,9 k

Ω

Megengedett vezetékátmérő

0,6 - 3,3 mm

2

Megengedett üzemi hőmérséklet / tárolási hőmérséklet

-20 °C ... +55 °C / -25 °C ... +80 °C

Megengedett relatív páratartalom

<96%, nem kondenzálódó

Védelmi kategória az IEC 60529 szerint

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Biztonsági kategória az IEC 60950 szerint

III

EMC-interferencia elleni védettség/EMC kibocsátott interferencia EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Ház anyaga és színe

Felületre szerelt ház

matt fehér (RAL 9003)

Interfészház és adapter

PPO (noril), szürkésfehér (hasonló a RAL 9002

típushoz)

Méretek

FLM-420/4-CON-S

kb. 126 mm x 126 mm x 71mm (szé x ma x mé)

FLM-420/4-CON-D

kb. 110 mm x 110 mm x 48 mm (szé x ma x mé)

FLM-420/4-CON conventionele interfacemodule voor 4-draads LSN

 | nl

25

Bosch Sicherheitssysteme GmbH

Installatiehandleiding

F.01U.012.982 | 5.0 | 2008.12

Functies

De conventionale interfacemodule FLM-420/4-CON biedt de mogelijkheid van een bewaakte aansluiting van

conventionele detectors op LSN-brandmeldpanelen via een 4-draads voedingsnetwerk (LSN met externe voeding).

De opbouwbehuizing voor de  FLM-420/4-CON-S is voorzien van voorgevorme aansluitingen voor elektriciteitspijpen

en rubberen kabeldoorvoeren (

Cijfer 2

, Pagina 7, Verwijderen:

Cijfer 1

, Pagina 6, Installatie:

Cijfer 5

, Pagina 9).

De FLM-420/4-CON-D wordt geïnstalleerd op een DIN-rail conform EN 500022, met meegeverede adapter

(Installatie:

Cijfer 6

, Pagina 10; Verwijderen:

Cijfer 7

, Pagina 11).

Adresinstelling

Breng een draaischakelaar aan op de vereiste positie met behulp van een schroevendraaier (zie

Cijfer 8

, Pagina 12).

X

Het is niet toegestaan verschillende bedrijfsmodi naast elkaar te gebruiken in één lus/steeklijn/T-aftakking!

Aansluiting

Technische specificaties

Adres (A)

Bedrijfmodus

0 0 0

Lus/steeklijn in LSNi-modus met automatische adressering

0 0 1 ... 2 5 4 Lus/steeklijn/T-aftakking in LSNi-modus met handmatige adressering

CL 0 0

Lus/steeklijn in klassieke LSN-modus (adresbereik: max. 127)

2 5 5 ... 2 9 9 Niet-toegestaan adresbereik (foutmelding op brandmeldpaneel)!

Aansluiting op LSN

Zie ...

Met voeding via extra LSN-voeding

Cijfer 10

, Pagina 13

Met voeding via externe voedingseenheid

Cijfer 11

, Pagina 13

Aansluiting van conventionele lijnen

Zie ...

2 steeklijnen (klasse B)

Cijfer 12

, Pagina 14, links

1 steeklijn (klasse B)

Cijfer 12

, Pagina 14, rechts

1 lus (klasse A)

Cijfer 13

, Pagina 15

Beschrijving

Functie

LSN: b1+ | a- | b2+

LSN b inkomend / LSN a / LSN b uitgaand

AUX: 2+ | 1/2- | 1+

Voedingsuitgang, 4-draads detector

OUT1: + | -

Steeklijn 1 of uitgaande lus

OUT2/IN1: - | +

Steeklijn 2 of inkomende lus

PWR IN

LSN AUX or EXT.PWR: + | -

Voedingsingang (vanuit LSN of externe voeding)

LSN

Ingangsspanning

15 tot 33 V DC (min. tot max.)

Max. stroomverbruik

8,5

 mA

Primaire lijn

Lijnspanning

21 tot 22 V DC (21,5 V DC typ. ±0,5 V DC)

Max. lijnstroom

80 mA (±10% @ 25 °C)

Max. lijnweerstand

50

Ω

 per lijn (2 x 25

Ω

 max.)

Voedingsingang (PWR IN)

Spanning

24 tot 30 V DC (min. tot max.)

Rimpel

< 150 mV

Voedingsuitgang, 4-draads

detector

Spanning

23,5 tot 30 V DC (nominale spanning 24 V DC)

Max. stroom

200 mA per uitgang (kan parallel worden geschakeld)

Rimpel

< 300 mV

Eindweerstand voor zones als steeklijn (klasse B)

Met kalibratiewaarde: 2,2 k

Ω

Zonder kalibratiewaarde: 2,2 k

Ω /

3,9 k

Ω

Toegestane kabeldiameter

0,6 tot 3,3 mm

2

Toegestane bedrijfstemperatuur / opslagtemperatuur

-20 °C ... +55 °C / -25 °C ... +80 °C

Toegestane relatieve vochtigheid

<96%, niet-condenserend

Beschermingsklasse volgens IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Veiligheidsklasse volgens IEC 60950

III

EMC-storingsbestendigheid/EMC-storingsemissie

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Materiaal en kleur van de

behuizing

Opbouwbehuizing

Mengsel van ABS en PC, signaalwit (RAL 9003)

Interfacebehuizing en adapter PPO (Noryl), grijswit (vergelijkbaar met RAL 9002)

Afmetingen

FLM-420/4-CON-S

circa 126 mm x 126 mm x 71 mm (B x H x D)

FLM-420/4-CON-D

circa 110 mm x 110 mm x 48 mm (B x H x D)

24

it |

FLM-420/4-CON Modulo di interfaccia convenzionale per LSN a quattro conduttori

F.01U.012.982 | 5.0 | 2008.12

Guida di installazione

Bosch Sicherheitssysteme GmbH

Descrizione del funzionamento

Il modulo di interfaccia convenzionale FLM-420/4-CON consente di stabilire una connessione monitorata tra i

rivelatori convenzionali e le centrali di rivelazioni incendio LSN mediante la rete di alimentazione a 4 conduttori (LSN

con alimentazione esterna).

L'alloggiamento per il montaggio superficiale per FLM-420/4-CON-S dispone di conduttori preformati e passacavi in

plastica per l'inserimento dei cavi (

Immagine 2

, Pagina 7, Rimozione:

Immagine 1

, Pagina 6, Installazione:

Immagine 5

,

Pagina 9).

FLM-420/4-CON-D è installato su un binario DIN in conformità alla normativa EN 500022, con adattatore in

dotazione, (Installazione

Immagine 6

, Pagina 10; Rimozione

Immagine 7

, Pagina 11).

Impostazione indirizzamento

Posizionare l'interruttore a rotazione nella posizione appropriata utilizzando un cacciavite a testa orientabile (vedere

Immagine 8

, Pagina 12).

X

Non è consentito utilizzare diverse modalità operative in moduli Loop/Linea aperta/T adiacenti.

Collegamento

Specifiche tecniche

Indirizzo (A) Modalità di funzionamento

0 0 0

Loop/Linea aperta in modalità LSN avanzata con indirizzamento automatico

0 0 1 ... 2 5 4 Loop/Linea aperta/T in modalità LSN avanzata con indirizzamento manuale

CL 0 0

Loop/Linea aperta in modalità LSN standard (intervallo indirizzi: max 127)

2 5 5 ... 2 9 9 Intervallo indirizzi non consentito (messaggio di errore nella centrale di rivelazione incendio).

Collegamento a LSN

Vedere

Alimentazione tramite alimentatore aggiuntivo LSN

Immagine 10

, Pagina 13

Alimentazione tramite unità di alimentazione esterna

Immagine 11

, Pagina 13

Collegamento di linee convenzionali

Vedere

2 linee aperte (Classe B)

Immagine 12

, Pagina 14, sinistra

1 linea aperta (Classe B)

Immagine 12

, Pagina 14, destra

1 loop (Classe A)

Immagine 13

, Pagina 15

Descrizione

Funzione

LSN: b1+ | a- | b2+

LSN b in entrata / LSN a / LSN b in uscita

AUX: 2+ | 1/2- | 1+

Uscita alimentazione, rivelatore a 4 conduttori

OUT1: + | -

Linea aperta 1 o loop in uscita

OUT2/IN1: - | +

Linea aperta 2 o loop in entrata

PWR IN

LSN AUX or EXT.PWR.: + | -

Ingresso alimentazione (da LSN o esterna)

LSN

Tensione di alimentazione

Da 15 a 33 VDC (min - max)

Consumo corrente max

8,5

 mA

Linea primaria

Tensione di linea

Da 21 a 22 VDC (tipo 21,5 VDC±0,5 VDC)

Corrente linea max

80 mA (±10% @ 25 °C)

Resistenza linea max

50

Ω

 per linea (2 x 25

Ω

 max)

Ingresso alimentazione

(INGR. ALIM.)

Tensione

Da 24 a 30 VDC (min - max)

Oscillazione

< 150 mV

Uscita alimentazione,

rivelatore a 4 conduttori

Tensione

Da 23,5 a 30 VDC (tensione 24 VDC)

Corrente max

200 mA per uscita (commutabile in parallela)

Oscillazione

< 300 mV

Resistenza EOL per zona come linea aperta (Classe B)

Con valore calibrazione: 2,2 k

Ω

Senza valore calibrazione: 2,2 k

Ω /

3,9 k

Ω

Diametro cavo consentito

Da 0,6 a 3,3 mm

2

Temperatura di esercizio / di stoccaggio consentite

Da -20 °C ... +55 °C / -25 °C ... +80 °C

Umidità relativa consentita

< 96%, senza condensa

Classe di protezione conforme a IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Classe di sicurezza conforme a IEC 60950

III

Immunità da interferenze EMC /Interferenza EMC emessa

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Materiale alloggiamento

e colore

Alloggiamento per montaggio superficiale ABS + PC, segnale bianco (RAL 9003)

Adattatore e alloggiamento modulo

PPO (Noryl), bianco grigio (simile a RAL 9002)

Dimensioni

FLM-420/4-CON-S

Circa 126 mm x 126 mm x 71 mm (L x A x P)

FLM-420/4-CON-D

Circa 110 mm x 110 mm x 48 mm (L x A x P)

26

pl |

Moduł interfejsu konwencjonalnego FLM-420/4-CON do czterożyłowej sieci LSN

F.01U.012.982 | 5.0 | 2008.12

Instrukcja instalacyjna

Bosch Sicherheitssysteme GmbH

Opis działania

Moduł interfejsu konwencjonalnego FLM-420/4-CON umożliwia monitorowane połączenie czujek konwencjonalnych

z centralami sygnalizacji pożaru LSN przez czterożyłową sieć zasilającą (sieć LSN z zewnętrznym zasilaniem).

W obudowie modułu FLM-420/4-CON-S do montażu natynkowego znajdują się wstępnie przygotowane kanały

kablowe i gumowe wloty do przeprowadzenie kabli (

Illustracja 2

, Strona 7, Demontaż:

Illustracja 1

, Strona 6, Montaż:

Illustracja 5

, Strona 9).

Moduł FLM-420/4-CON-D instaluje się wraz z adapterem na szynie DIN, zgodnie z normą EN 500022 (Montaż:

Illustracja 6

, Strona 10; Demontaż:

Illustracja 7

, Strona 11).

Ustawianie adresów

Ustawić przełącznik obrotowy w żądanej pozycji, korzystając ze śrubokrętu stożkowego (patrz

Illustracja 8

,

Strona 12).

X

Korzystanie z różnych trybów pracy w jednej pętli/odgałęzieniu/gałęzi T, jeden obok drugiego, jest zabronione!

Połączenia

Parametry techniczne

Adres (A)

Tryb pracy

0 0 0

Pętla/odgałęzienie w trybie z udoskonaloną technologią LSN z automatycznym adresowaniem

0 0 1 ... 2 5 4 Pętla/odgałęzienie/gałąź T w trybie z udoskonaloną technologią LSN z adresowaniem ręcznym

CL 0 0

Pętla/odgałęzienie w trybie z klasyczną technologią LSN (zakres adresów: maks. 127)

2 5 5 ... 2 9 9 Niedozwolony zakres adresów (komunikat o błędzie w centrali alarmowej)!

Podłączenie do sieci LSN

Patrz...

Z zasilaniem przez dodatkowy zasilacz sieci LSN

Illustracja 10

, Strona 13

Z zasilaniem przez zewnętrzny zasilacz

Illustracja 11

, Strona 13

Podłączenie linii konwencjonalnych

Patrz...

2 odgałęzienia (klasa B)

Illustracja 12

, Strona 14, lewo

1 odgałęzienie (klasa B)

Illustracja 12

, Strona 14, prawo

1 pętla (klasa A)

Illustracja 13

, Strona 15

Opis

Funkcja

LSN: b1+ | a- | b2+

LSN b wej. / LSN a / LSN b wyj.

AUX: 2+ | 1/2- | 1+

Wyjście zasilacza, czujka czterożyłowa

OUT1: + | -

Odgałęzienie 1 lub pętla wychodząca

OUT2/IN1: - | +

Odgałęzienie 2 lub pętla wchodząca

PWR IN

LSN AUX or EXT.PWR: + | -

Wejście zasilacza (sieci LSN lub zewnętrznego)

LSN

Napięcie wejściowe

15 do 33 VDC (min. do maks.)

Maks. pobór prądu

8,5 mA

Linia podstawowa

Napięcie linii

21 do 22 VDC (typowo 21,5 VDC

±0,5 VDC

)

Maks. pobór prądu linii

80 mA (±10%

 @ 25 °C

)

Maks. rezystancja linii

50

Ω

 dla jednej linii (maks. 2 x 25

Ω

)

Wejście zasilacza (PWR

IN)

Napięcie

24 do 30 VDC (min. do maks.)

Falowanie

< 150 mV

Wyjście zasilacza, czujka

czterożyłowa

Napięcie

23,5 do 30 VDC (napięcie znamionowe 24 VDC)

Maks. pobór prądu

200 mA na wyjście (można przełączać równolegle)

Falowanie

< 300 mV

Rezystor EOL dla strefy jako odgałęzienie (klasa B)

z wartością kalibracji

: 2,2 k

Ω

bez wartości kalibracji

: 2,2 k

Ω /

3,9 k

Ω

Dopuszczalna średnica żyły

0,6 do 3,3 mm

2

Dopuszczalna temperatura pracy / przechowywania

-20 °C ... +55 °C / -25 °C ... +80 °C

Dopuszczalna wilgotność względna

<96%, bez kondensacji

Klasa ochrony zgodnie z normą IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Klasa bezpieczeństwa zgodnie z normą IEC 60950

III

Odporność na zakłócenia elektromagnetyczne/Emisja zakłóceń

elektromagnetycznych

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Materiał i kolor obudowy Obudowa do montażu natynkowego

plastik ABS/PC, biały sygnałowy (RAL 9003)

Adapter i obudowa interfejsu

PPO (Noryl), szarobiały (zbliżony do RAL 9002)

Wymiary

FLM-420/4-CON-S

ok. 126 x 126 x 71 mm (szer. x wys. x gł.)

FLM-420/4-CON-D

ok. 110 x 110 48 mm (szer. x wys. x gł.)

FLM-420/4-CON Módulo de interface convencional para LSN a quatro fios

 | pt

27

Bosch Sicherheitssysteme GmbH

Guia de Instalação

F.01U.012.982 | 5.0 | 2008.12

Funções

O módulo interface convencional FLM-420/4-CON permite a ligação monitorizada de detectores convencionais a

painéis de incêndio LSN através de uma rede de alimentação a quatro fios (LSN com fonte de alimentação externa).

A caixa de montagem saliente do FLM-420/4-CON-S possui bucins pré-formados e passa-fios de borracha para

entradas de cabo (

Figura 2

, página 7, Remoção:

Figura 1

, página 6, Instalação:

Figura 5

, página 9).

O FLM-420/4-CON-D é montado numa calha DIN em conformidade com a norma EN 500022, por meio do adaptador

incluído (Instalação:

Figura 6

, página 10; Remoção:

Figura 7

, página 11).

Definição de endereço

Coloque um interruptor rotativo na posição pretendida utilizando uma chave de fendas (ver

Figura 8

, página 12).

X

Não é permitido utilizar modos diferentes de operação num loop/ramal/ramal em T seguido de outro!

Ligação

Dados técnicos

Endereço (A) Modo de operação

0 0 0

Loop/ramal em modo LSN, versão melhorada, com endereçamento automático

0 0 1 ... 2 5 4 Loop/ramal/ramal em T em modo LSN, versão melhorada, com endereçamento manual

CL 0 0

Loop/ramal em modo LSN clássico (gama de endereços: máx. 127)

2 5 5 ... 2 9 9 Gama de endereços não permitida (mensagem de erro no painel de incêndio)!

Ligação a LSN

Ver ...

Com fonte de alimentação via fonte de alimentação adicional LSN

Figura 10

, página 13

Com fonte de alimentação via fonte de alimentação externa

Figura 11

, página 13

Ligação de linhas convencionais

Ver ...

2 ramais (classe B)

Figura 12

, página 14, esquerda

1 ramal (classe B)

Figura 12

, página 14, direita

1 loop (classe A)

Figura 13

, página 15

Descrição

Função

LSN: b1+ | a- | b2+

LSN b de entrada / LSN a / LSN b de saída

AUX: 2+ | 1/2- | 1+

Saída de fonte de alimentação, detector a quatro fios

OUT1: + | -

Ramal 1 ou loop de saída

OUT2/IN1: - | +

Ramal 2 ou loop de entrada

PWR IN

LSN AUX or EXT.PWR: + | -

Entrada de fonte de alimentação (via loop LSN ou externa)

LSN

Tensão de entrada

15 a 33 Vdc (mín. e máx.)

Consumo de energia máx.

8,5

 mA

Linha primária

Tensão da linha

21 a 22 Vdc (21,5 Vdc típ. ±0,5 Vdc)

Corrente de linha máx.

80 mA (±10% @ 25 °C)

Resistência de linha máx.

50

Ω

 por linha (2 x 25

Ω,

 no máx.)

Entrada da fonte de

alimentação (PWR IN)

Tensão

24 a 30 Vdc (min. e máx.)

Ondulação

< 150 mV

Saída de fonte de

alimentação, detector a

quatro fios

Tensão

23,5 a 30 Vdc (tensão nominal de 24 Vdc)

Corrente máx.

200 mA por saída (comutação em paralelo

possível)

Ondulação

< 300 mV

Resistência de fim-de-linha (EOL) para zona como ramal (Classe B)

Com valor de calibração: 2,2 k

Ω

Sem valor de calibração: 2,2 k

Ω /

3,9 k

Ω

Diâmetro do cabo permitido

0,6 a 3,3 mm

2

Temperatura de serviço permitida / temperatura de armazenamento -20 °C ... +55 °C / -25 °C ... +80 °C

Humidade relativa permitida

<96%, sem condensação

Classe de protecção em conformidade com a norma CEI 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Classe de segurança em conformidade com a norma CEI 60950

III

Imunidade a interferências CEM/Emissão de interferências CEM

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Material e cor da caixa

Caixa para montagem saliente

Mistura de ABS/PC, branco brilhante

(RAL 9003)

Caixa da interface e adaptador

PPO (Noryl), cinzento-claro (equivalente a

RAL 9002)

Dimensões

FLM-420/4-CON-S

Aprox. 126 mm x 126 mm x 71mm (L x A x P)

FLM-420/4-CON-D

Aprox. 110 mm x 110 mm x 48 mm (L x A x P)

28

ro |

Modulul de interfaţă convenţional FLM-420/4-CON pentru LSN cu 4 cabluri

F.01U.012.982 | 5.0 | 2008.12

Ghid de instalare

Bosch Sicherheitssysteme GmbH

Descriere funcţională

Modulul de interfaţă convenţional FLM-420/4-CON permite conectarea monitorizată a detectorilor convenţionali la

panourile anti-incendiu LSN printr-o reţea cu alimentare prin 4 cabluri (LSN cu sursă de alimentare externă).

Carcasa de montare pe suprafaţă pentru FLM-420/4-CON-S are conexiuni pre-formate şi elemente din cauciuc

pentru mufele cablurilor (

Imagine 2

, Pagină 7, Eliminarea:

Imagine 1

, Pagină 6, Instalarea:

Imagine 5

, Pagină 9).

FLM-420/4-CON-D este instalat pe o şină DIN, conform EN 500022, cu adaptor inclus (Instalarea:

Imagine 6

,

Pagină 10; Eliminarea:

Imagine 7

, Pagină 11).

Setarea adresei

Fixaţi un întrerupător în poziţia necesară, utilizând o şurubelniţă cu cap plat (vezi

Imagine 8

, Pagină 12).

X

Este interzisă utilizarea modurilor de operare diferite într-o buclă/arbore/ramură în T alăturate!

Conexiune

Specificaţii tehnice

Adresă (A)

Mod de operare

0 0 0

Buclă/arbore în modul Versiune îmbunătăţită LSN, cu adresare automată

0 0 1 ... 2 5 4 Buclă/arbore/ramuri în T în modul Versiune îmbunătăţită LSN, cu adresare manuală

CL 0 0

Buclă/arbore în modul Clasic LSN (interval de adresare: max. 127)

2 5 5 ... 2 9 9 Interval de adresare nepermis (mesaj de eroare pe panoul anti-incendiu)!

Conectarea la LSN

Vezi...

Cu alimentarea printr-o sursă de alimentare LSN suplimentară

Imagine 10

, Pagină 13

Cu alimentarea printr-o unitate de alimentare externă

Imagine 11

, Pagină 13

Conectarea liniilor convenţionale

Vezi...

2 arbori (Clasa B)

Imagine 12

, Pagină 14, stânga

1 arbore (Clasa B)

Imagine 12

, Pagină 14, dreapta

1 buclă (Clasa A)

Imagine 13

, Pagină 15

Descriere

Funcţie

LSN: b1+ | a- | b2+

LSN b de intrare/LSN a/LSN b de ieşire

AUX: 2+ | 1/2- | 1+

Ieşire sursă de alimentare, detector cu 4 cabluri

OUT1: + | -

Arbore 1 sau buclă de ieşire

OUT2/IN1: - | +

Arbore 2 sau buclă de intrare

PWR IN

LSN AUX or EXT.PWR: + | -

Intrare alimentare (de la LSN sau sursă externă)

LSN

Tensiune de intrare

15 - 33 V CC (min. - max.)

Consum max. de energie

8,5 mA

Linie principală

Tensiune linie

21 - 22 V CC (tip 21,5 V CC

±0,5 V CC

)

Consum max. linie

80 mA (±10%

 @ 25 °C

)

Rezistenţă max. linie

50

Ω

 per linie (2 x 25

Ω

 max.)

Intrare alimentare (PWR IN) Tensiune

24 - 30 V CC (min. - max.)

Pulsaţie

< 150 mV

Ieşire sursă de alimentare,

detector cu 4 cabluri

Tensiune

23,5 - 30 V CC (tensiune nominală 24 V CC)

Consum max.

200 mA per ieşire (se poate comuta în paralel)

Pulsaţie

< 300 mV

Rezistor EOL pentru zonă drept arbore (Clasa B)

fara valoare de calibrare: 2,2 k

Ω

cu valoare de calibrare

: 2,2 k

Ω /

3,9 k

Ω

Diametru permis cablu

0,6 - 3,3 mm

2

Temperatură de funcţionare/Temperatură de depozitare permisă

-20 °C ... +55 °C / -25 °C ... +80 °C

Umiditate relativă permisă

<96%, fără condens

Clasă de protecţie cf. IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Clasă de siguranţă cf. IEC 60950

III

Imunitate interferenţă EMC/Interferenţă emisă EMC

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Material şi culoare carcasă

Carcasă de montare pe suprafaţă

ABS/PC combinat, semnal alb (RAL 9003)

Carcasă şi adaptor interfaţă

PPO (Noryl), alb-gri (similar cu RAL 9002)

Dimensiuni

FLM-420/4-CON-S

aprox. 126 mm x 126 mm x 71mm (l x Î x L)

FLM-420/4-CON-D

aprox. 110 mm x 110 mm x 48 mm (l x Πx L)

FLM-420/4-CON: Ñòàíäàðòíûé èíòåðôåéñíûé ìîäóëü äëÿ 4-ïðîâîäíîé ëèíèè LSN

 | ru

29

Bosch Sicherheitssysteme GmbH

Ðóêîâîäñòâî ïî óñòaíîâêe

F.01U.012.982 | 5.0 | 2008.12

Описание принципа действия

Стандартный интерфейсный модуль FLM-420/4-CON обеспечивает контролируемое соединение традиционных

извещателей с пожарными панелями LSN посредством 4-проводной питающей сети (LSN с внешним

питанием).

Корпус для установки на поверхности для модуля  FLM-420/4-CON-S имеет канальные соединения  и резиновые

прокладки нужной формы для кабельного ввода (

Ðèñóíîê 2

, Ñòðàíèöà 7, Удаление, см.

Ðèñóíîê 1

, Ñòðàíèöà 6,

Установка, см.

Ðèñóíîê 5

, Ñòðàíèöà 9).

FLM-420/4-CON-D устанавливается на контактный рельс по стандарту DIN в соответствии с EN 500022 с

прилагаемым адаптером (Установка:

Ðèñóíîê 6

, Ñòðàíèöà 10; Удаление:

Ðèñóíîê 7

, Ñòðàíèöà 11).

Настройка адреса

Установите поворотный переключатель в необходимое положение при помощи крестообразной отвертки (см.

Ðèñóíîê 8

, Ñòðàíèöà 12).

X

Не разрешается использовать разные рабочие режимы в одном кольцевом/радиальном/T-шлейфе рядом

друг с другом!

Соединение

Технические характеристики

Адрес (A)

Режим работы

0 0 0

Кольцевой шлейф/радиальный шлейф в режиме LSN improved с автоматической адресацией

0 0 1 ... 2 5 4 Кольцевой шлейф/радиальный шлейф/Т-шлейф в режиме LSN improved с ручной адресацией

CL 0 0

Кольцевой шлейф/радиальный шлейф в режиме LSN classic (адресный диапазон: макс. 127)

2 5 5 ... 2 9 9 Недопустимый адресный диапазон (сообщение об ошибке на пожарной панели)!

Соединение с LSN

См.

С питанием через дополнительный источник питания LSN

Ðèñóíîê 10

, Ñòðàíèöà 13

С питанием через внешний блок питания

Ðèñóíîê 11

, Ñòðàíèöà 13

Подключение неадресных шлейфов

См.

2 радиальных шлейфа (Класс B)

Ðèñóíîê 12

, Ñòðàíèöà 14, слева

1 радиальный шлейф (Класс B)

Ðèñóíîê 12

, Ñòðàíèöà 14, справа

1 кольцо (Класс A)

Ðèñóíîê 13

, Ñòðàíèöà 15

Описание

Функция

LSN: b1+ | a- | b2+

LSN b входящая / LSN a / LSN b исходящая

AUX: 2+ | 1/2- | 1+

Выход питания, 4-проводной датчик

OUT1: + | -

Радиальный шлейф 1 или исходящий кольцевой шлейф

OUT2/IN1: - | +

Радиальный шлейф 2 или входящий кольцевой шлейф

PWR IN

LSN AUX or EXT.PWR: + | -

Разъем питания (от LSN или внешнего источника)

LSN

Напряжение на входе

от 15 до 33 В пост. тока (мин. - макс.)

Макс. потребление тока

8,5

 мА

Первичная цепь

Напряжение в сети

от 21 до 22 В пост.тока (21,5 В пост.тока тип. ±0,5 B)

Максимальный ток линии

80 мА (±10% @ 25 °C)

Максимальное сопротивление линии  50

Ω

 на линию (2 x 25

Ω

 макс.)

Разъем питания

(PWR IN)

Напряжение

от 24 до 30 В пост.тока (мин. - макс.)

Колебание

< 150 мВ

Выход питания,

4-проводной датчик

Напряжение

от 23,5 до 30 В пост. тока (номинальное напряжение

24 В пост. тока)

Макс. ток

200 мА на выход (может быть включен параллельно)

Колебание

< 300 мВ

Оконечный резистор для зоны как радиальный шлейф

(Класс B)

z знaчeниe кaлибpовки: 2,2 k

Ω

без знaчeниe кaлибpовки: 2,2 k

Ω /

3,9 k

Ω

Допустимый диаметр провода

от 0,6 до 3,3 мм

2

Допустимый температурный режим работы/хранения

от -20 °C до +55 °C / от -25 °C до +80 °C

Допустимая относительная влажность

<96%, без конденсации

Класс защиты IEC 60529

FLM-420/4-CON-S: IP 54, FLM-420/4-CON-D: IP 30

Класс безопасности согласно IEC 60950

III

Помехоустойчивость EMC/Излучаемые помехи EMC

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Материал и цвет

корпуса

Корпус для установки на поверхности смесь ABS/PC, белый (RAL 9003)

Корпус соединителя и адаптер

PPO (норил), серовато-белый (аналогично

RAL 9002)

Размеры

FLM-420/4-CON-S

прибл. 126 мм x 126 мм x 71мм (Ш x В x Г)

FLM-420/4-CON-D

прибл. 110 мм x 110 мм x 48 мм (Ш x В x Г)

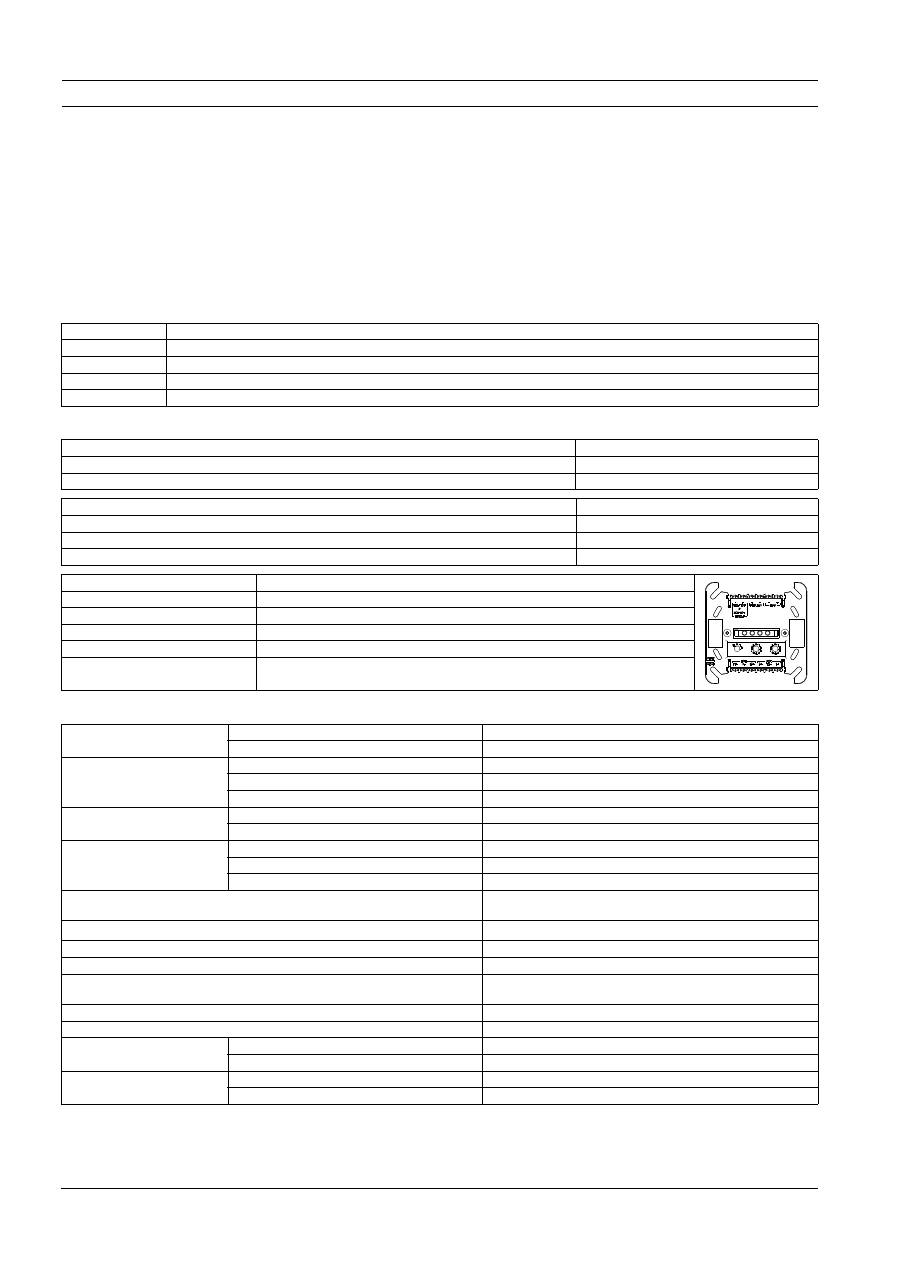

30

sl |

Običajni vmesniški modul FLM-420/4-CON za 4-žični LSN

F.01U.012.982 | 5.0 | 2008.12

Navodila za namestitev

Bosch Sicherheitssysteme GmbH

Funkcionalni opis

Običajni vmesniški modul FLM-420/4-CON omogoča nadzorovano povezavo običajnih detektorjev na protipožarne

plošče LSN preko 4-žičnega omrežja (LSN z zunanjim napajanjem).

Ohišje za površinsko namestitev za modul FLM-420/4-CON-S ima nameščene priključke voda in gumijaste izolatorje

za kable (

Prikaz 2

, Stran 7, Odstranitev:

Prikaz 1

, Stran 6, Namestitev:

Prikaz 5

, Stran 9).

Modul FLM-420/4-CON-D je s priloženim adapterjem nameščen na tir DIN v skladu s standardom EN 500022 (Names-

titev:

Prikaz 6

, Stran 10; Odstranitev:

Prikaz 7

, Stran 11).

Nastavitev naslova

Vrtljivo stikalo s ploščatim izvijačem premaknite v zahtevani položaj (oglejte si

Prikaz 8

, Stran 12).

X

Različnih načinov delovanja ni dovoljeno uporabljati tako, da bi bil zanka/odcep/T-veja eden poleg drugega!

Povezava

Tehnične specifikacije

Naslov (A)

Način delovanja

0 0 0

Zanka/odcep v izboljšani različici načina LSN s samodejnim naslavljanjem

0 0 1 ... 2 5 4 Zanka/odcep/T-veja v izboljšani različici načina LSN z ročnim naslavljanjem

CL 0 0

Zanka/odcep v običajnem načinu LSN (razpon naslova: največ 127)

2 5 5 ... 2 9 9 Nedovoljeni razpon naslova (sporočilo o napaki na protipožarni plošči)!

Povezava z LSN

Oglejte si...

Z napajanjem prek dodatnega napajalnika LSN

Prikaz 10

, Stran 13

Z napajanjem prek zunanjega napajalnika

Prikaz 11

, Stran 13

Priključitev običajnih vodov

Oglejte si...

2 odcepa (razreda B)

Prikaz 12

, Stran 14, levo

1 odcep (razreda B)

Prikaz 12

, Stran 14, desno

1 zanka (razreda A)

Prikaz 13

, Stran 15

Opis

Funkcija

LSN: b1+ | a- | b2+

dohodni LSN b / LSN a / odhodni LSN b

AUX: 2+ | 1/2- | 1+

Napajalni izhod, 4-žični detektor

OUT1: + | -

Odcep 1 ali odhodna zanka

OUT2/IN1: - | +

Odcep 2 ali dohodna zanka

PWR IN

LSN AUX or EXT.PWR: + | -

Napajalni vhod (iz LSN ali zunanji)

LSN

Vhodna napetost

15 do 33 V DC (najmanj do največ)

Največja poraba toka

8,5 mA

Glavna linija

Napetost linije

21 do 22 V DC (običajno 21,5 V DC

±0,5 V DC

)

Največji tok voda

80 mA (±10%

 @ 25 °C

)

Največji upor voda

50

Ω

 na vod (največ 2 x 25

Ω

)

Napajalni vhod (PWR IN) Napetost

24 do 30 V DC (najmanj do največ)

Valovanje

< 150 mV

Napajalni izhod, 4-žični

detektor

Napetost

23,5 do 30 V DC (nominalna napetost 24 V DC)

Največji tok

200 mA na izhod (lahko je priključen vzporedno)

Valovanje

< 300 mV

Upor EOL za območje kot odcep (razreda B)

s kalibracijsko vrednostjo: 2,2 k

Ω

brez kalibracijske vrednosti: 2,2 k

Ω /

3,9 k

Ω

Dovoljen premer žice

0,6 do 3,3 mm

2

Dovoljena delovna temperatura / hrambna temperatura

-20 °C ... +55 °C / -25 °C ... +80 °C

Dovoljena relativna vlaga

<96 %, brez kondenzacije

Razred zaščite v skladu z IEC 60529

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

Varnostni razred v skladu z IEC 60950

II

Odpornost proti motnjam EMC / motnjam oddajanja EMC

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Material in barva ohišja

Ohišje za površinsko namestitev

ABS/PC združeno, signalno bela (RAL 9003)

Ohišje vmesnika in adapter

PPO (Noryl), sivobela (podobna RAL 9002)

Dimenzije

FLM-420/4-CON-S

pribl. 126 mm x 126 mm x 71mm (Š x V x G)

FLM-420/4-CON-D

približno 110 mm x 110 mm x 48 mm (Š x V x G)

4 telli LSN için FLM-420/4-CON Klasik arabirim modülü

 | tr

31

Bosch Sicherheitssysteme GmbH

Kurulum Klavuzu

F.01U.012.982 | 5.0 | 2008.12

Fonksiyon açıklaması

FLM-420/4-CON Klasik arabirim modülü, klasik dedektörlerin LSN yangın paneli bağlantılarının 4 telli bir destek ağı

yardımıyla izlenmesini sağlar (harici güç kaynaklı LSN).

FLM-420/4-CON-S'in yüzeye montaj muhafazasında kablo girişleri için önceden biçimlendirilmiş kablo kanalı

bağlantıları ve lastik burçlar vardır (

Þekil 2

, Sayfa 7, Sökme:

Þekil 1

, Sayfa 6, Takma:

Þekil 5

, Sayfa 9).

FLM-420/4-CON-D, kapalı adaptörüyle birlikte, EN 500022 ile uyumlu bir DIN ray üzerine takılmıştır (Takma:

Þekil 6

,

Sayfa 10; Sökme:

Þekil 7

, Sayfa 11).

Adres ayarı

Standart bir tornavida kullanarak istenen konuma bir döner anahtar takın (bkz.

Þekil 8

, Sayfa 12).

X

Yanyana duran bir devre/saplama/T dalında farklı çalışma modları kullanmak yasaktır!

Bağlantı

Teknik özellikler

Adres (A)

Çalışma modu

0 0 0

Otomatik adreslemeli gelişmiş LSN versiyonu modunda devre/saplama

0 0 1 ... 2 5 4 Manuel adreslemeli gelişmiş LSN versiyonu modunda devre/saplama/T dalları

CL 0 0

Klasik LSN modunda devre/saplama (adres aralığı: maks. 127)

2 5 5 ... 2 9 9 İzin verilmeyen adres aralığı (yangın panelinde hata mesajı)!

LSN bağlantısı

Bkz. ...

İlave LSN güç kaynağı üzerinden güç kaynağıyla

Þekil 10

, Sayfa 13

Harici güç kaynağı ünitesi üzerinden güç kaynağıyla

Þekil 11

, Sayfa 13

Klasik hat bağlantıları

Bkz. ...

2 saplama (Sınıf B)

Þekil 12

, Sayfa 14, sol

1 saplama (Sınıf B)

Þekil 12

, Sayfa 14, sağ

1 devre (Sınıf A)

Þekil 13

, Sayfa 15

Açıklama

Fonksiyon

LSN: b1+ | a- | b2+

LSN b gelen / LSN a / LSN b giden

AUX: 2+ | 1/2- | 1+

Güç kaynağı çıkışı, 4 telli dedektör

ÇIKIŞ1: + | -

Saplama 1 veya giden devresi

ÇIKIŞ2/IN1: - | +

Saplama 2 veya gelen devresi

PWR IN

LSN AUX or EXT.PWR: + | -

Güç kaynağı girişi (LSN'den veya harici)

LSN

Giriş gerilimi

15 - 33 V DC (min. - maks.)

Maksimum akım tüketimi

8,5

 mA

Ana hat

Hat gerilimi

21 - 22 V DC (21,5 V DC tip. ±0,5 V DC)

Maksimum hat akımı

80 mA (

±

10% @ 25 °C

)

Maksimum hat direnci

50

Ω

 hat başına (2 x 25

Ω

 maks.)

Güç kaynağı girişi (PWR IN)

Gerilim

24 - 30 V DC (min. - maks.)

Kırışıklık

< 150 mV

Güç kaynağı çıkışı, 4 telli

dedektör

Gerilim

23,5 - 30 V DC (nominal gerilim 24 V DC)

Maksimum akım

200 mA çıkış başına (paralel anahtarlanabilir)

Kırışıklık

< 300 mV

Saplama olarak bölge için EOL direnci (Sınıf B)

kalibrasyonlu değeri: 2,2 k

Ω

kalibrasyonsus değeri: 2,2 k

Ω /

3,9 k

Ω

İzin verilen kablo çapı

0,6 - 3,3 mm

2

İzin verilen çalışma sıcaklığı / saklama sıcaklığı

-20 °C ... +55 °C / -25 °C ... +80 °C

İzin verilen bağıl nem

<%96, yoğunlaşmasız

IEC 60529'a göre koruma sınıfı

FLM-420/4-CON-S: IP 54

FLM-420/4-CON-D: IP 30

IEC 60950'ye göre güvenlik sınıfı

II

EMC parazit bağışıklığı/EMC yayılan parazit

EN 54-18, EN 50130, VDS 2540/EN 61000-6-3

Muhafaza malzemesi ve rengi

Yüzeye montaj muhafazası

ABS/PC karışımı, beyaz sinyal (RAL 9003)

Arabirim muhafazası ve adaptörü PPO (Noryl), gri beyaz (RAL 9002'ye benzer)

Boyutlar

FLM-420/4-CON-S

yaklaşık 126 mm x 126 mm x 71 mm (G x Y x D)

FLM-420/4-CON-D

yaklaşık 110 mm x 110 mm x 48 mm (G x Y x D)

Bosch Sicherheitssysteme GmbH

Robert-Koch-Straße 100

D-85521 Ottobrunn

Germany

Telefon

(089) 6290-0

Fax

(089) 6290-1020

www.bosch-securitysystems.com

© Bosch Sicherheitssysteme GmbH, 2008
