Bosch GLM 50 Professional – страница 9

中文

 |

161

Bosch Power Tools

2 609 140 773 | (4.12.12)

插图上的机件

机件的编号和仪器详解图上的编号一致。

1

显示屏

2

测量按键

3

针对面积、体积和间接高度测量 （单毕达哥拉斯

定理）的按键

4

删除按键 / 起停按键 **

5

减少按键

6

选择固定参考点的按键

7

拎环接头

8

增加按键

9

长度测量和持续测量的按键

10

电池盒盖

11

激光放射口

12

接收透镜

13

序列号码

14

1/4" 螺孔

15

激光警戒牌

16

电池盒盖的固定扳扣

17

保护套

18

三脚架 *

19

激光辨识镜*

20

激光靶*

*图表或说明上提到的附件，並非包含在供货范围中。

** 按住按键以便呼叫延伸的功能。

显示图

a

测量值显示列

b

测量结果显示列

c

测量功能

d

激光被开启

e

测量的固定参考点

f

温度警告标志

g

电池电量警告标志

h

错误讯息指标 "ERROR"

安装

安装 / 更换电池

操作仪器时最好使用碱性锰电池或充电电池。

如果使用 1,2 伏特的充电电池，仪器的测量次数会比

使用 1,5 伏特的电池来得少。

打开电池盒盖

10

 时，先按下固定扳扣

16

接著再取

出电池盒盖。装入电池或充电电池。 安装时请注意电

池极性的正确安装方向，电池室中有正确的安装参考

图。

安装电池或充电电池时请注意电池极性的正确安装方

向，电池室中有正确的安装参考图。

如果电池图形

 首度出现在显示屏上， 那麽至少还

可以进行 100 次的测量工作。持续测量的功能是被关

闭的。

如果电池图形

 已经开始闪烁，就得更换电池了。

此时已经无法继续使用仪器测量。

务必同时更换所有的电池或充电电池。 请使用同一制

造厂商，容量相同的电池或充电电池。



如果长期不使用测量仪，必须从测量仪器中取出电

池或充电电池。 经过长期搁置，电池会腐蚀或自行

放电。

正式操作

正式操作仪器



看管好已经开动的仪器。使用完毕后务必随手关闭

仪器。 激光可能扰乱旁人的视线。



不可以让湿气渗入仪器中，也不可以让阳光直接照

射在仪器上。



仪器不可以曝露在极端的气候下，也不可以把仪器

放在温差相当大的环境中。 仪器不可以长期放置在

汽车中。如果仪器先后曝露在温差相当大的环境

中， 必须先等待仪器温度恢复正常后再使用仪器。

A) 激光在目标表面的抛回 （散射，非反射）效果越好，它的射程就越远。如果激光的亮度超过周围环境的亮度 （例如在室内，或黄昏

时），也可以加强射程。在条件不佳的工作环境下 （例如在烈日下进行测量时），最好使用激光瞄准靶。

B) 针对从测量仪器的后缘开始测量时。如果工作环境不理想，例如日照强烈或者目标表面的反射度不良，在 50 米远处的最大测量误差为

±

10 毫米。在有利的工作环境下， 测量误差约为

±

0,05 毫米 / 米。

C) 执行持续测量时，最高的工作温度为摄氏 40 度。

D) 如果使用 1,2 伏特的充电电池，仪器的测量次数会比使用 1,5 伏特的电池来得少。 以上标示的电池使用寿命是针对不使用显示屏照明

时的测量。

仪器铭牌上的序列号码 ( 仪器详解上标示著

13

 的位置 ) 便是仪器的识别码。

长度测量

持续测量

面积测量

体积测量

单毕达哥拉斯测量

OBJ_BUCH-1444-004.book  Page 161  Tuesday, December 4, 2012  1:47 PM

162

 |

中文

2 609 140 773 | (4.12.12)

Bosch Power Tools

如果仪器曝露在极端的气候下或温差相当大的环境

中，会影响仪器的测量准确度。



不可以剧烈地撞、摔测量仪。 经过强烈的外力冲撞

后，必须检查测量仪的测量精度，然后才能够继续

使用测量仪 （参考 " 距离测量的精度检验 ", 页

数 164）。

开动 / 关闭

开动 测量仪器，可以使用以下各种方式：

–

按下起停按健

4

：可以开动测量仪器并且仪器是设

定在长度测量的操作模式上。并未启动激光。

–

按下测量按键

2

: 可以开动测量仪器和启动激光。

此时仪器是设 定在长度测量的操作模式上。



不可以把激光指向人或动物。您本人也不可以直视

激光。就算您与激光之间尚有一段距离，也不可忽

视激光的伤害力。

关闭 测量仪， 按住起停开关按键

4

，得让手指头在按

键上停留一段时间。

如果在 5 分钟内未按下仪器上的任何按键，测量仪会

自动关闭以保护电池。

测量过程

按下测量按键

2

 并开动仪器之后，测量仪器是被设定

在长度测量的功能上。您可以使用各别的功能按键，

来选择其它的测量功能  （参考 " 测量功能 ", 页数

162）。

开机后的测量基本面，是设定在测量仪的后缘上。使

用固定参考点按键

6

 可以改变基本面 （参考 " 选择

基本面 "，页数 162）。

把测量仪 （已经选择好）的固定参考点靠在希望的测

量起始点上 （例如墙壁）。

短暂地按住测量按键

2

 便可以启动激光光束。



不可以把激光指向人或动物。您本人也不可以直视

激光。就算您与激光之间尚有一段距离，也不可忽

视激光的伤害力。

以激光束瞄准目标。重新按一下测量按键

2

 以启动测

量功能。

选择了持续测量的功能之后，只要一开机仪器便开始

测量。

通常在 0,5 秒之内会显示测量值，最迟在 4 秒钟之后

会出现测量值。测量时间的长短是由测量的距离，光

线的强弱以及目标表面的反射状况等因素来决定。完

成测量之后仪器会自动关闭激光。

如果在做好瞄准工作之后未马上进行测量，约 20 秒

后激光会自动关闭以便保护电池。

选择基本面  （参考插图 A）

测量时可以选择三个不同的固定参考点：

–

测量仪器的后缘 （例如靠在墙壁上），

–

测量仪的前缘 （例如从桌边开始测量时），

–

螺纹孔

14

 的中央 （例如使用三脚架测量时）。

选择固定参考点时必须重复按下按键

6

， 至显示屏上

出现需要的固定参考点为止。 开机时，固定参考点是

设定在仪器的后缘上。

显示屏照明

显示屏的照明设备会根据周围环境的亮度而自动开

启。 在显示屏的照明设备被开启之后，如果操作者未

按下任何按键，为了保护电池照明光线会变暗。

测量功能

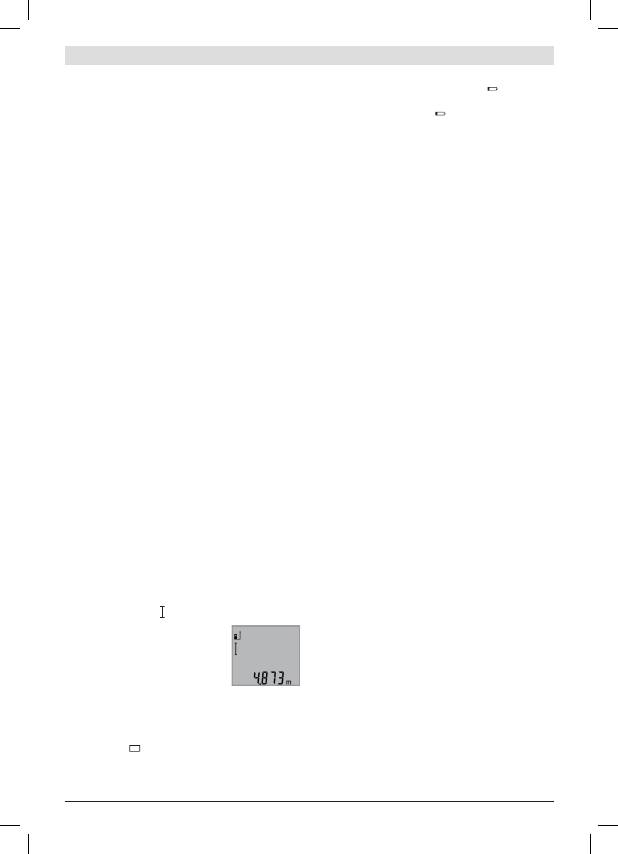

单一长度测量  （参考插图 B）

进行长度测量时必须连续按下按键

9

 至显示屏上出现

长度测量的标志

 为止。

启动激光和进行测量时各按一次测

量按键

2

。

测量值会显示在测量结果显示列

b

。

进行连续数次的长度测量时， 最后

一次的测量结果会出现在测量值显

示列

a

 上。

测量面积  （参考插图 C）

进行面积测量时必须连续按按键

3

 至显示屏上出现面

积测量的标志

 为止。

使用测量长度的方式，先后测量该面积的长和宽。在

进行长，宽测量时，激光都是开着的。

当您完成第二个测量步骤后， 仪器

会自动进行运算并将运算所得的面

积显示在测量结果显示列

b

 上。 个

别的测量值会出现在测量值显示列

a

。

体积测量  （参考插图 D）

进行体积测量时必须连续按按键

3

 至显示屏上出现体

积测量的符号

 为止。

使用测量长度的方式，先后测量该

面积的长 , 宽和高。在进行长，宽，

高测量时，激光都是开着的。

当您完成第三个测量步骤后， 仪器

会自动进行运算并将运算所得的体

积显示在测量结果显示列

b

 上。个

别的测量值会出现在测量值显示列

a

。

仪器无法显示超过 999999 m

3

 的值，此时显示屏会出

现 "ERROR"。您可以把待测量的面积分割成数个单一

测量。分别计算各单一测量的体积，然后再累加各个

体积。

OBJ_BUCH-1444-004.book  Page 162  Tuesday, December 4, 2012  1:47 PM

中文

 |

163

Bosch Power Tools

2 609 140 773 | (4.12.12)

持续测量  （参考插图 E）

进行持续测量时可以将测量仪器移向测量目标。 此时

每 0,5 秒仪器便会更新一次测量值。 例如您可以根据

需要测量到墙壁的距离，仪器上随时会显示最新的距

离。

执行持续测量时要连续按下按键

9

 至显示屏上出现持

续测量的标志

为止。按下测量按键

2

 便可以开始

进行持续测量。

目前的测量值会显示在测量结果显

示列

b

。

轻按测量按键

2

 可以结束持续测量

功能。最後一个测量值会显示在测

量结果显示列

b

 上。重新按下测量

按键

2

 仪器会重新执行持续测量功

能。

5 分钟之后持续测量功能会自动关闭。 最后一个测量

值会显示在测量结果显示列

b

 上。

间接高度测量 / 单毕达哥拉斯测量  （参考插图 F）

无法进行直接测量时 （例如有障碍物会阻挡激光， 或

者没有目标可以充当反射体时），则必须以间接的方

式测量高度。 在激光和待测量的线段的夹角成直角

时， 才能够测量出正确的结果 （毕达哥拉斯定理）。

注意，在一个测量过程中的所有单一测量，都必须具

备完全相同的的固定参考点 （例如测量仪器的后

缘）。

在各个单一测量之间的空档激光仍然是开启着的。

连续地按下按键

3

 至显示屏上出现单毕达哥拉斯测量

的标志

为止。

如同长度测量一般，先后测出距离 "1" 和距离 "2"

的值。 务必注意，线段 "1" 和待测量的线段 "X" 之

间必须成直角。

当您完成最后一个测量步骤后， 仪

器会把 "X" 线段的值显示在测量结

果显示列

b

 上。 个别的测量值会出

现在测量值显示列

a

。

取消测量值

不论您正在使用哪一种测量功能，只要轻按按键

4

 便

可以取消最后一次的单一测量值。连续地轻按这个按

键，可以由后往前逐一删除各个单一测量值。

相加测量值

欲相加测量值要先进行测量。 接著按下增加按键

8

。

显示屏上会出现 "+".

来确认。如果要相加体积或面积，在结束第一道测量

过程之后要按下增加按键

8

。 此时显示屏上的体积 /

面积标志的左边会出现 "+" 确认。

接着再进行第二道测量。

再度按下增加按键

8

，便可以询问

两个测量值的总和。 计算过程会出

现在测量值显示列

a

， 总和则显示

在测量结果显示列

b

。

运算完毕后，如果在每次测量之前按下增加按键

8

，

便可以将下一笔的测量值 相加到运算总和中。

有关相加功能的指示：

–

长度值，面积值和体积值不可以混合相加。 举例来

说，如果相加长度值和面积值，在按下增加按键

8

后显示屏上会短暂地出现 "ERROR"。然后测量仪器

便会转换回上一个测量功能。

–

一般而言相加的都是测量后的结果 （例如体积

值）。如果是进行持续测量，则相加显示在测量结

果显示列

b

 上的值。 出现在测量值显示列

a

 上的

各别测量值是无法相加的。

删减测量值

删减测量值时必须按下减少按键

5

。

显示屏上会出现 "

–" 来确认。 接

下来的步骤和 " 相加测量值 " 相

同。

有关操作方式的指点

一般性的指示

测量时不可以遮盖住接收透镜

12

 和激光发射口

11

。

进行测量时不可以移动测量仪器 （使用持续测量功能

时例外）。 因此要尽可能把测量仪器放在坚固的平面

或底垫上。

影响测量范围的因素

测量范围会受光线的明暗，以及目标表面的反射特性

等因素影响。当您在户外或者在日照强烈的环境中进

行测量时，可以佩戴激光辨识镜

19

（附件）和使用

激光瞄准靶

20

（附件）以方便辨识激光，或者也可

以遮暗目标表面。

影响测量结果的因素

基于物理原理，不能排除在某些特定的物表进行测量

时会产生误差。例如：

–

透明的表面 （玻璃，水等），

–

会反射的表面 （经过抛光的金属，玻璃），

–

多孔的表面 （例如隔离材料），

–

有纹路的表面 （例如粗糙的灰泥墙，天然石）。

必要时得在这些物表放置激光瞄准靶

20

（附件）。

如果未正确地瞄准好目标点，也可能产生误测。

此外有温差的空气层和间接的反射都可能影响测量

值。

OBJ_BUCH-1444-004.book  Page 163  Tuesday, December 4, 2012  1:47 PM

164

 |

中文

2 609 140 773 | (4.12.12)

Bosch Power Tools

距离测量的精度检验

您可以遵循以下的指示来检查距离测量的精度：

–

选择一段不会改变而且您非常了解的测量距离，约

1 至 10 米长 （例如房间的宽度，门孔的高度）。

测量的距离位置必须位在室内。

–

先后在该距离进行 10 次测量。

单一测量值和平均值的最大差距不可以超过

±2 毫

米。 要做好测量记录，以便日后充当检查仪器精确度

的根据。

使用三脚架工作 （附件）

当测量目标位在远处时，则必须使用三脚架。把测量

仪上的 1/4" 螺孔

14

 安插在三脚架

18

 的快速更换

板上。或者您也可以使用一般市面上的照相机三脚

架。

使用三脚架帮助测量之前，先按下按键

6

 选择合适的

固定参考点  （固定参考点，螺孔）。

故障

–

原因和处理措施

每次进行测量时，测量仪器会自动监

控运作功能。 如果发现故障，左侧的

图形会在显示屏上闪烁。当显示屏上

出现这个图形，或者无法以上述的处

理措施排除故障，必须把仪器交给经

销商或博世顾客服务中心修理。

维修和服务

维修和清洁

使用附带的保护套储存和携带仪器。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用

洗涤剂或溶剂清洁仪器。

小心地维护、清洁接收透镜

12

，就好比您清洁眼镜

和照相机的透镜一般。

虽然本公司生产的仪器在出厂之前都经过严格的品质

检验， 如果仍然发生故障，请将仪器 交给博世电动

工具公司授权的客户服务处修理。 不可以擅自打开测

量仪器。

查询和订购备件时，务必提供仪器铭牌上标示的

10 位数物品代码。

将仪器送修之前，必须先把仪器放入防护套

17

 中。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，

维护和备件的问题。以下的网页中有爆炸图和备件的

资料 :

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答

有关本公司产品及附件的问题。

有关保证，维修或更换零件事宜，请向合格的经销商

查询。

中国大陆

博世电动工具 （中国）有限公司

中国 浙江省 杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线： 4008268484

传真：(0571) 87774502

电邮：contact.ptcn@cn.bosch.com

www.bosch-pt.com.cn

原因

处理措施

温度警告标志 (

f

) 开始闪烁，无法继续测量

测量工具的温度位在工作温度

范围，摄氏零下 10 度到摄氏

50 度，之外  （执行持续测量

时的温度上限为摄氏 40 度）。

停下工作静待测量仪

的温度回升到工作温

度范围内。

显示屏上出现 "ERROR"

合并 / 删减不同测量单位的测

量值。

只能合并 / 删减相同

测量单位的测量值。

激光和目标之间的角度太狭小。 加大激光和目标之间

的角度。

目标的反射太强  （例如镜

子），太弱  （例如黑色物料）

或者周围环境太亮。

使用激光瞄准靶

20

（附件）。

激光发射口

11

 或接收透镜

12

上蒙着一层雾气  （由于快速的

温差变化）。

使用柔软的布擦干激

光发射口

11

 和接收

透镜

12

 。

运算值超过 999999 米 / 平方

米 / 立方。

把总运算分割成数个

过度运算过程

测量结果不可靠

目标无法正确反射 （例如水，

玻璃）。

盖住目标。

激光发射口

11

 和接收透镜

12

被遮盖住了。

拿开激光发射口

11

和接收透镜

12

 前的

遮盖物。

设定了错误的固定参考点。

选择适合测量功能的

固定参考点。

在激光的射程中存在障碍物。

激光点必须完全投射

在目标表面。

指示标志无变化或者在按下按键后测量仪器有出乎意

料的反应

软件出了错误。

拿出电池，并在重新

装回电池后开动测量

仪器。

原因

处理措施

OBJ_BUCH-1444-004.book  Page 164  Tuesday, December 4, 2012  1:47 PM

中文

 |

165

Bosch Power Tools

2 609 140 773 | (4.12.12)

羅伯特



博世有限公司

香港北角英皇道 625 號 21 樓

客戶服務熱線：+852 2101 0235

傳真：+852 2590 9762

電郵：info@hk.bosch.com

網站：www.bosch-pt.com.hk

制造商地址：

罗伯特博世有限公司

营业范围电动工具

邮箱号码 100156

70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登）

Deutschland （德国）

处理废弃物

必须以符合环保要求的方式回收再利用损坏的仪器，

附件和包装材料。

不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的

家庭垃圾中！

只针对欧盟国家：

根据欧洲的法规 2002/96/EG，必须

把不再使用的测量仪器，根据欧洲的

法规 2006 /66 / EG，必须把损耗的

蓄电池 / 电池，分开收集 并且以符合

环保要求的方式回收再利用。

保留修改权。

中文

安全規章

務必詳細閱讀說明書上所有的指示，如

此才能夠安全而且有把握地操作儀器。

切勿涂抹或遮蓋了儀器上的警戒牌。請

妥善保存本說明書。



注意

– 如果未按照本說明書中的指示操作儀器，

未使用本說明書推薦的調整裝備，或者使用本儀器

進行其它的用途，都可能導致危險的輻射爆炸。



本儀器上貼著一塊英文的警戒牌 （參考儀器詳解圖

上，以號碼

15

 標示的部位）。



使用儀器之前，先把附帶的貼紙 （以貴國語言書寫

的貼紙）貼在英文標示上。



不可以把激光光束指向人或動物，本身也不要直視

激光光束。 本測量儀投射的是符合 IEC 60825

-

1

標準的 2 級激光。它會擾亂旁人的視覺能力。



激光辨識鏡不可以充電防護眼鏡。 戴上激光辨識鏡

之后，可以幫助您辨識激光，它並不能保護您免受

激光輻射傷害。



不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴

著激光辨識鏡上街。 激光辨識鏡不具備防止紫外線

功能，而且會減弱您對顏色的辨識能力。



本測量儀只能交給合格的專業人員修理，而且只能

使用原廠的備件。 如此才能夠確保儀器的安全性

能。



不可以讓兒童在無人監護的情況下使用激光測量

儀。 他們可能會因為輕心而擾亂旁人的視線。



不要在易爆環境，如有易燃液體、氣體或粉塵的環

境下操作測量儀器。 測量儀器內可能產生火花並點

燃粉塵和氣體。

產品和功率描述

請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必

須翻開折疊頁參考。

按照規定使用機器

本儀器適用于測量距離，長度，高度和間距。也可以

使用本儀器計算面積和體積。本測量儀器適合在室內

和戶外執行測量的工作。

技術性數據

數字式激光測距儀

GLM 50

Professional

物品代碼

3 601 K72 2..

測量範圍

0,05

–50 米

A)

測量精度 （一般）

±1,5 毫米

B)

最小的顯示單位

1 毫米

OBJ_BUCH-1444-004.book  Page 165  Tuesday, December 4, 2012  1:47 PM

166

 |

中文

2 609 140 773 | (4.12.12)

Bosch Power Tools

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

1

顯示屏

2

測量按鍵

3

針對面積、體積和間接高度測量 （單畢達哥拉斯

定理）的按鍵

4

刪除按鍵 / 起停按鍵 **

5

減少按鍵

6

選擇固定參考點的按鍵

7

拎環接頭

8

增加按鍵

9

長度和持續測量按鍵

10

電池盒蓋

11

激光放射口

12

接收透鏡

13

序列號碼

14

1/4" 螺孔

15

激光警戒牌

16

電池盒蓋的固定扳扣

17

保護套

18

三腳架 *

19

激光辨識鏡*

20

激光靶*

*插圖中或說明書中提到的附件，并不包含在正常的供貨範圍

中。

** 按住按鍵以便呼叫延伸的功能

顯示圖

a

測量值顯示列

b

測量結果顯示列

c

測量功能

工作溫度範圍

–10 °C...+50 °C

C)

儲藏溫度範圍

–20 °C...+70 °C

最大相對空氣濕度

90 %

激光等級

2

激光種類

635 納米 , <1 豪瓦

激光束直徑 （在攝氏 25 度）約

–

在 10 米遠處

–

在 50 米遠處

6 毫米

35 毫米

過了以下時間後自動關閉功能會發揮作用

–

激光

–

測量儀 （不測量時）

20 秒

5 分

電池

電池數目

2 x 1,5 伏特 LR03 (AAA)

2 x 1,2 伏特 HR03 (AAA)

電池使用壽命約

–

單一測量

–

持續測量

10000

D)

2,5 小時

D)

重量符合 EPTA-Procedure 01/2003

0,14 公斤

尺寸

53 x 114 x 30 毫米

保護種類

IP 54  （防灰塵和防水花）

數字式激光測距儀

GLM 50

Professional

A) 激光在目標表面的拋回 （散射，非反射）效果越好，它的射程就越遠。 如果激光的亮度超過周圍環境的亮度 （例如在室內或黃昏

時）， 也可以加強射程。在條件不佳的工作環境下 （例如在烈日下進行測量時）， 最好使用激光瞄準靶。

B) 針對從測量儀器的後緣開始測量時。 如果工作環境不理想，例如日照強烈或者目標表面的反射度不良， 在 50 米遠處的最大測量誤差為

±

10 毫米。在有利的工作環境下， 測量誤差約為

±

0,05 毫米 / 米。

C) 進行持續測量時，最高的工作溫度為攝氏 40 度。

D) 如果使用 1,2 伏特的充電電池，儀器的測量次數會比使用 1,5 伏特的電池來得少。 以上標示的電池使用壽命是針對不使用顯示屏照明

時的測量。

儀器銘牌上的序列號碼 （儀器詳解圖上標示

13

 的位置）便是儀器的識別碼。

長度測量

持續測量

面積測量

體積測量

單畢達哥拉斯測量

OBJ_BUCH-1444-004.book  Page 166  Tuesday, December 4, 2012  1:47 PM

中文

 |

167

Bosch Power Tools

2 609 140 773 | (4.12.12)

d

激光被開啟

e

測量的固定參考點

f

溫度警告標志

g

電池電量警告標志

h

錯誤訊息指標 "ERROR"

安裝

安裝 / 更換電池

操作儀器時最好使用堿性錳電池或充電電池。

如果使用 1,2 伏特的充電電池，儀器的測量次數會比

使用 1,5 伏特的電池來得少。

打開電池盒蓋

10

 時，先按下固定扳扣

16

 接著再取

出電池盒蓋。裝入電池或充電電池。安裝時請注意電

池極性的正確安裝方向，電池室中有正確的安裝參考

圖。

安裝電池或充電電池時請注意電池極性的正確安裝方

向，電池室中有正確的安裝參考圖。

如果電池圖形

 首度出現在顯示屏上， 那麼至少還

可以進行 100 次的測量工作。持續測量的功能是被關

閉的。

如果電池圖形

 已經開始閃爍，就得更換電池了。

此時已經無法繼續使用儀器測量。

務必同時更換所有的電池或充電電池。 請使用同一制

造廠商，容量相同的電池或充電電池。



如果長期不使用測量儀，必須從測量儀器中取出電

池或充電電池。 經過長期擱置，電池會腐蝕或自行

放電。

正式操作

操作



看管好已經開動的儀器。使用完畢後務必隨手關閉

儀器。 激光可能擾亂旁人的視線。



不可以讓濕氣滲入儀器中，也不可以讓陽光直接照

射在儀器上。



儀器不可以曝露在極端的氣候下，也不可以把儀器

放在溫差相當大的環境中。 例如儀器不可以長期放

置在汽車中。如果儀器先后曝露在溫差相當大的環

境中，必須先等待儀器的溫度恢復正常後再使用儀

器。如果儀器曝露在極端的氣候下或溫差相當大的

環境中，會影響儀器的測量準確度。



不可以劇烈地撞、摔測量儀 經過強烈的外力沖撞

後，必須檢查測量儀的測量精度， 然后才能夠繼續

使用測量儀 ( 參考 " 距離測量的精度檢驗 ", 頁

數 169)。

開動 / 關閉

開動 開動測量儀器，可以使用以下各種方式 :

–

按下起停按健

4

: 可以開動測量儀器並且儀器是設

定在長度測量的操作模式上。並未啟動激光。

–

按下測量按鍵

2

: 可以開動測量儀器和啟動激光。

此時儀器是設 定在長度測量的操作模式上。



不可以把激光指向人或動物，您本人也不可以直視

激光。就算您與激光之間尚有一段距離，也不可以

忽視激光的傷害力。

關閉 測量儀，按住起停開關按鍵

4

，得讓手指頭在按

鍵上停留一段時間。

如果在 5 分鐘內未按下儀器上的任何按鍵，測量儀會

自動關閉以保護電池。

測量過程

按下測量按鍵

2

 並開動儀器之後，測量儀器是被設定

在長度測量的功能上。您可以使用各別的功能按鍵，

來選擇其它的測量功能  （參考 " 測量功能 ", 頁

數 168）。

開機後的測量基本面，是設定在測量儀的後緣上。 使

用固定參考點按鍵

6

 可以改變基本面 （參考 " 選擇

基本面 "，頁數 167）。

把測量儀 （已經選擇好）的固定參考點靠在希望的測

量起始點上 （例如牆壁）。

短暫地按住測量按鍵

2

 便可以啟動激光光束。



不可以把激光指向人或動物，您本人也不可以直視

激光。就算您與激光之間尚有一段距離，也不可以

忽視激光的傷害力。

以激光束瞄準目標。重新按一下測量按鍵

2

 以啟動測

量功能。

選擇了持續測量的功能之后，只要一開機儀器便開始

測量。

通常在 0,5 秒之內會顯示測量值，最遲在 4 秒鐘之

後會出現測量值。測量時間的長短是由測量的距離，

光線的強弱以及目標表面的反射狀況等因素來決定。

完成測量之後儀器會自動關閉激光。

如果在做好瞄準工作之后未馬上進行測量，約 20 秒

之后激光會自動關閉以保護電池。

選擇基本面  （參考插圖 A）

測量時可以選擇三個不同的固定參考點 :

–

測量儀器的後緣 （例如靠在牆壁上），

–

測量儀的前緣 （例如從桌邊開始測量時），

–

螺紋孔

14

 的中央 （例如使用三腳架測量時）。

選擇固定參考點時必須重復按下按鍵

6

， 至顯示屏上

出現需要的固定參考點為止。 開機時，固定參考點是

設定在儀器的後緣上。

OBJ_BUCH-1444-004.book  Page 167  Tuesday, December 4, 2012  1:47 PM

168

 |

中文

2 609 140 773 | (4.12.12)

Bosch Power Tools

顯示屏照明

顯示屏的照明設備會根據周圍環境的亮度而自動開

啟。 在顯示屏的照明設備被開啟之後，如果操作者未

按下任何按鍵，為了保護電池照明光線會變暗。

測量功能

單一長度測量  （參考插圖 B）

進行長度測量時必須連續按下按鍵

9

 至顯示屏上出現

長度測量的標志

 為止。

啟動激光和進行測量時各按一次測

量按鍵

2

。

測量值會顯示在測量結果顯示列

b

。

進行連續數次的長度測量時， 最後

一次的測量結果會出現在測量值顯

示列

a

 上。

測量面積  （參考插圖 C）

進行面積測量時必須連續按按鍵

3

 至顯示屏上出現面

積測量的標志

 為止。

根據長度測量的方式，先后測量長和寬。在進行長、

寬測量時激光一直是開著的。

當您完成第二個測量步驟後， 儀器

會自動進行運算並將運算所得的面

積顯示在測量結果顯示列

b

 上。 個

別的測量值會出現在測量值顯示列

a

。

體積測量  （參考插圖 D）

進行體積測量時必須連續按按鍵

3

 至顯示屏上出現體

積測量的符號

 為止。

使用測量長度的方式，先后測量該

體積的長，寬和高。在進行長，寬，

高的測量時，激光一直是開著的。

當您完成第三個測量步驟後， 儀器

會自動進行運算並將運算所得的體

積顯示在測量結果顯示列

b

 上。個

別的測量值會出現在測量值顯示列

a

。

儀器無法顯示超過 999999 m

3

 的值，此時顯示屏會出

現 "ERROR"。您可以把待測量的面積分割成數個單一

測量。分別計算各單一測量的體積，然後再累加各個

體積。

持續測量  （參考插圖 E）

進行持續測量時可以將測量儀器移向測量目標。 此時

每 0,5 秒儀器便會更新一次測量值。 例如您可以根據

需要測量到牆壁的距離 : 儀器上隨時會顯示最新的距

離。

執行持續測量時要連續按下按鍵

9

 至顯示屏上出現持

續測量的標志

為止。按下測量按鍵

2

 便可以開始

進行持續測量。

目前的測量值會顯示在測量結果顯

示列

b

。

輕按測量按鍵

2

 可以結束持續測量

功能。 最後一個測量值會顯示在測

量結果顯示列

b

 上。重新按下測量

按鍵

2

 儀器會重新執行持續測量功

能。

5 分鐘之后持續測量功能會自動關閉。 最後一個測量

值會顯示在測量結果顯示列

b

 上。

間接高度測量 / 單畢達哥拉斯測量  （參考插圖 F）

無法進行直接測量時 （例如有障礙物會阻擋激光， 或

者沒有目標可以充當反射體時），則必須以間接的方

式測量高度。 在激光和待測量的線段的夾角成直角

時， 才能夠測量出正確的結果 （畢達哥拉斯定理）。

注意，在一個測量過程中的所有單一測量，都必須具

備完全相同的的固定參考點 （例如測量儀器的後

緣）。

在各個單一測量之間的空檔激光仍然是開啟著的。

連續地按下按鍵

3

 至顯示屏上出現單畢達哥拉斯測量

的標志

 為止。

如同長度測量一般，先後測出距離 "1" 和距離 "2"

的值。 務必注意，線段 "1" 和待測量的線段 "X" 之

間必須成直角。

當您完成最後一個測量步驟後， 儀

器會把 "X" 線段的值顯示在測量結

果顯示列

b

 上。 個別的測量值會出

現在測量值顯示列

a

。

取消測量值

不論您正在使用哪一種測量功能，只要輕按按鍵

4

 便

可以取消最后一次的單一測量值。連續地輕按這個按

鍵，可以由後往前逐一刪除各個單一測量值。

相加測量值

欲相加測量值要先進行測量。 接著按下增加按鍵

8

。

顯示屏上會出現 "+"。

來確認。如果要相加體積或面積，在結束第一道測量

過程之後要按下增加按鍵

8

。 此時顯示屏上的體積 /

面積標志的左邊會出現 "+" 確認。

接著再進行第二道測量。

再度按下增加按鍵

8

，便可以詢問

兩個測量值的總和。 計算過程會出

現在測量值顯示列

a

， 總和則顯示

在測量結果顯示列

b

。

運算完畢後，如果在每次測量之前按下增加按鍵

8

，

便可以將下一筆的測量值 相加到運算總和中。

OBJ_BUCH-1444-004.book  Page 168  Tuesday, December 4, 2012  1:47 PM

中文

 |

169

Bosch Power Tools

2 609 140 773 | (4.12.12)

有關相加功能的指示 :

–

長度值，面積值和體積值不可以混合相加。 舉例來

說，如果相加長度值和面積值，在按下增加按鍵

8

後顯示屏上會短暫地出現 "ERROR" 。然後測量儀

器便會轉換回上一個測量功能。

–

一般而言相加的都是測量後的結果 （例如體積

值）。 如果是進行持續測量，則相加顯示在測量結

果顯示列

b

 上的值。 出現在測量值顯示列

a

 上的

各別測量值是無法相加的。

刪減測量值

刪減測量值時必須按下減少按鍵

5

。

顯示屏上會出現 "

–" 來確認。 接

下來的步驟和 " 相加測量值 " 相

同。

有關操作方式的指點

一般性的指示

測量時不可以遮蓋住接收透鏡

12

 和激光發射口

11

。

進行測量時不可以移動測量儀器 （使用持續測量功能

時例外）。 因此要盡可能把測量儀器放在堅固的平面

或底墊上。

影響測量範圍的因素

測量範圍會受光線的明暗，以及目標表面的反射特性

等因素影響。當您在戶外或者在日照強烈的環境中進

行測量時，可以佩戴激光辨識鏡

19

（附件）和使用

激光瞄準靶

20

（附件）以方便辨識激光，或者也可

以遮暗目標表面。

影響測量結果的因素

基于物理原理，不能排除在某些特定的物表進行測量

時會產生誤差。 例如 :

–

透明的表面 （玻璃，水等），

–

會反射的表面 （經過拋光的金屬，玻璃），

–

多孔的表面 （例如隔離材料），

–

有紋路的表面 （例如粗糙的灰泥牆，天然石）。

必要時得在這些物表放置激光瞄準靶

20

（附件）。

如果未正確地瞄準好目標點，也可能產生誤測。

此外有溫差的空氣層和間接的反射都可能影響測量

值。

距離測量的精度檢驗

您可以遵循以下的指示來檢查距離測量的精度：

–

選擇一段不會改變而且您非常了解的測量距離，約

1 至 10 米長  （例如房間的寬度，門孔的高度）。

測量的距離位置必須位在室內。測量目標的表面必

須是光滑的而且要具備良好的反射性。

–

先後在該距離進行 10 次測量。

單一測量值和平均值的最大差距不可以超過

±2 毫

米。 要做好測量記錄 , 以便日後充當檢查儀器精確度

的根據。

使用三腳架工作 （附件）

當測量目標位在遠處時，則必須使用三腳架。把測量

儀上的 1/4" 螺孔

14

 安插在三腳架

18

 的快速更換

板上。或者您也可以使用一般市面上的照相機三腳

架。

使用三腳架測量之前，先按下按鍵

6

 選擇合適的固定

參考點 （固定參考點，螺孔）。

故障 - 原因和處理措施

每次進行測量時，測量儀器會自動監

控運作功能。如果發現故障，左側的

圖形會在顯示屏上閃爍。當顯示屏上

出現這個圖形， 或者無法以上述的處

理措施排除故障，則必須把儀器交給

經銷商或博世 顧客服務中心修理。

原因

處理措施

溫度警告標志 (

f

) 開始閃爍，無法繼續測量

測量工具的溫度位在工作溫度

範圍， 攝氏零下 10 度到攝氏

50 度，之外  （執行持續測量

時的溫度上限為攝氏 40 度）。

停下工作靜待測量儀

的溫度回升到工作溫

度範圍內。

顯示屏上出現 "ERROR"

合並 / 刪減不同測量單位的測

量值。

只能合並 / 刪減相同

測量單位的測量值。

激光和目標之間的交夾太小。

加大激光和目標之間

的夾角。

目標表面強烈反射 （例如鏡

子）、反射程度太弱 （例如黑

色的物料）， 或者周圍的環境

太亮。

使用激光瞄準靶

20

（附件）。

激光發射口

11

 或接收透鏡

12

上蒙著一層霧氣 （由于快速的

溫度變化）。

使用柔軟的布擦干激

光發射口

11

 或接收

透鏡

12

。

運算值超過 999999 米 / 平方

米 / 立方。

把總運算分割成數個

過度運算過程

測量結果不可靠

目標無法正確反射 （例如水，

玻璃）。

蓋住目標。

激光發射口

11

 或接收透鏡

12

被遮蓋住了。

拿開激光發射口

11

或接收透鏡

12

 前的

遮蓋物。

設定了錯誤的固定參考點。

選擇適合測量功能的

固定參考點。

在激光的射程中存在障礙物。

激光點必須完全投射

在目標表面。

指示標志無變化或者在按下按鍵後測量儀器有出乎意

料的反應

軟件出了錯誤。

拿出電池，並在重新

裝回電池後開動測量

儀器。

OBJ_BUCH-1444-004.book  Page 169  Tuesday, December 4, 2012  1:47 PM

170

 |

한국어

2 609 140 773 | (4.12.12)

Bosch Power Tools

維修和服務

維修和清潔

使用附帶的保護套儲存和攜帶儀器。

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用

洗滌劑或溶劑清潔儀器。

小心地維護、清潔接收透鏡

12

，就好比 您清潔眼鏡

和照相機的透鏡一般。

雖然本公司生產的儀器在出廠之前都經過嚴格的品質

檢驗， 如果仍然發生故障，請將儀器 交給博世電動

工具公司授權的客戶服務處修理。 不可以擅自打開測

量儀器。

查詢和定購備件時，務必提供儀器銘牌上標示的

10 位數物品代碼。

將儀器送修之前，必須先把儀器放入防護套

17

 中。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，

維護和備件的問題。以下的網頁中有爆炸圖和備件的

資料 :

www.bosch-pt.com

博世顧客咨詢團隊非常樂意為您解答

有關本公司產品及附件的問題。

台灣

台灣羅伯特博世股份有限公司

建國北路一段 90 號 6 樓

台北市 10491

電話 : (02) 2515 5388

傳真 : (02) 2516 1176

www.bosch-pt.com.tw

制造商地址 :

羅伯特博世有限公司

營業範圍電動工具

郵箱號碼 100156

70745 Leinfelden-Echterdingen （萊菲登 - 艾希德登）

Deutschland （德國）

處理廢棄物

必須以符合環保要求的方式回收再利用損壞的儀器、

附件和包裝材料。

不可以把損壞的探測儀和蓄電池 / 電池丟棄在一般的

家庭垃圾中！

只針對歐盟國家﹕

根據歐洲的法規 2002 /96 / EG，必

須把不再使用的測量儀器，根據歐洲

的法規 2006 /66 / EG，必須把損耗

的蓄電池 / 電池，分開收集 並且以符

合環保要求的方式回收再利用。

保留修改權。

한국어

안전 수칙

측정공구로 안전한 작업을 하려면 모든

안전 수칙과 지시 사항을 잘 읽고 준수해

야 합니다 . 절대로 측정공구에 나와있는

경고판을 가리지 마십시오 . 이 사용 설

명서를 잘 보관하십시오 .



주의 - 여기에 나와있는 사용장치나 조절장치가 아

닌 것을 사용하거나 다른 방법으로 작업할 경우 위

험한 방사선 노출을 유발할 수 있습니다 .



이 측정공구에는 영문으로 된 경고판이 있습니다 ( 측

정공구의 주요 명칭이 나와있는 그림 중 번호

15

으

로 표시 ).



처음 사용하기 전에 함께 공급되는 한국어로 된 스

티커를 영문 경고판 위에 붙이십시오 .



레이저빔을 사람이나 동물에 향하지 않도록 하고 레

이저빔 안으로 들여다 보지 마십시오 .

이 측정공구

는 IEC 60825

-

1 규격 레이저 등급 2 에 해당하는

레이저빔을 발사합니다 . 이로 인해 일시적으로 타인

의 눈을 안 보이게 할 수 있습니다 .



레이저용 안경을 보안경으로 사용하지 마십시오 .

레

이저용 안경은 레이저빔을 더 잘 보기 위해 사용하

는 것으로 레이저 방사로부터 보호하지 않습니다 .



레이저용 안경을 선글라스로 착용하거나 운전할 때

사용하지 마십시오 .

레이저용 안경을 사용해도 UV

자외선으로부터 완전히 보호할 수 없으며 색상 감별

력이 감소합니다 .

OBJ_BUCH-1444-004.book  Page 170  Tuesday, December 4, 2012  1:47 PM

한국어

 |

171

Bosch Power Tools

2 609 140 773 | (4.12.12)



측정공구의 수리는 반드시 전문 인력에게 맡기고 , 수

리 정비 시 보쉬 순정 부품만을 사용하십시오 .

그렇

게 함으로서 측정공구의 안전성을 오래 유지할 수 있

습니다 .



레이저 측정공구를 어린이 혼자 사용하지 않도록 하

십시오 .

실수로 다른 사람의 눈을 일시적으로 안 보

이게 할 수 있습니다 .



가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는

곳에서 측정공구를 사용하지 마십시오 .

측정공구에

분진이나 증기를 점화하는 스파크가 생길 수 있습니

다 .

제품 및 성능 소개

사용 설명서를 읽는 동안 측정공구의 그림이 나와있는

접힌 면을 펴 놓고 참고하십시오 .

규정에 따른 사용

본 측정공구는 거리 , 길이 , 높이 및 간격을 측정하고

면적과 체적을 계산하는데 사용해야 합니다 . 측정공구

는 실내와 실외에서 측정하는데 적당합니다 .

제품 사양

디지털 레이저 거리 측정기

GLM 50

Professional

제품 번호

3 601 K72 2..

측정 범위

0.05

－

50 m

A)

측정 정확도 ( 표준 )

±

1.5 mm

B)

최소 표시 단위

1 mm

작동 온도

－

10

°C

...+50

°C

C)

보관 온도

－

20

°C

...+70

°C

상대 습도 , 최대

90 %

레이저 등급

2

레이저 유형

635 nm, <1 mW

레이저빔 직경 (25

°C

의 경우 ) 약

–

10 m 거리에서

–

50 m 거리에서

6 mm

35 mm

자동 꺼짐 기능 작동 ( 대략 경과 후 )

–

레이저

–

측정공구 ( 측정 않을 경우 )

20 s

5 min

배터리

충전용 배터리

2 x 1.5 V LR03 (AAA)

2 x 1.2 V HR03 (AAA)

배터리 수명 약

–

개별 측정

–

연속 측정

10000

D)

2.5 h

D)

EPTA 공정 01/2003 에 따른 중량

0.14 kg

크기

53 x 114 x 30 mm

보호 등급

IP 54 ( 분진 및 튀기는 물에 안전함 )

A) 레이저 광선이 표적면에서 반사되는 정도가 좋을수록 ( 산란하고 반짝이지 않는 경우 ), 레이저 초점이 주위의 명도에 비해 환하면 환할 수록

( 실내 공간 , 해질녁 ) 작동 거리가 길어집니다 . 좋지 않은 조건에서는 ( 태양 광선이 강한 실외에서 측정할 경우 등 ) 표지판이 필요할 수 있습

니다 .

B) 측정공구 후면에서부터 측정 시 . 강한 태양 광선에서 작업하거나 반사 상태가 좋지 않은 표면 등 불리한 조건에서 작업할 때 50 m 의 경

우 최대 오차가

±

10 mm 입니다 . 유리한 조건에서는 오차가

±

0.05 mm/m 입니다 .

C) 연속 측정 기능의 경우 최대 운전 온도는 +40 °C 입니다 .

D) 1.2 V 충전용 배터리의 경우 1.5 V 배터리를 사용했을 경우 보다 측정 횟수가 적습니다 . 나와있는 배터리 수명은 디스플레이 조명을 사용

하지 않고 측정한 경우입니다 .

귀하의 측정공구를 정확히 식별하려면 타입 표시판에 나와있는 일련 번호

13

을 확인하십시오 .

OBJ_BUCH-1444-004.book  Page 171  Tuesday, December 4, 2012  1:47 PM

172

 |

한국어

2 609 140 773 | (4.12.12)

Bosch Power Tools

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의

그림이 나와있는 면을 참고하십시오 .

1

디스플레이

2

측정 버튼

3

면적 , 체적 및 간접 높이 측정 ( 피타고라스 ) 버튼

4

삭제 버튼 / 전원 버튼 **

5

마이너스 버튼

6

기준 레벨 선택 버튼

7

운반용 끈 끼우는 부위

8

플러스 버튼

9

거리 및 연속 측정 버튼

10

배터리 케이스 덮개

11

레이저빔 발사구

12

수신 렌즈

13

일련 번호

14

1/4" 나사

15

레이저 경고판

16

배터리 케이스 덮개 잠금쇠

17

안전 케이스

18

삼각대 *

19

레이저용 안경*

20

레이저 표적판*

*도면이나 설명서에 나와 있는 액세서리는 표준 공급부품에 속

하지 않습니다 .

** 추가 기능을 작동하려면 버튼을 누른 상태로 유지하십시오 .

디스플레이 내용

a

측정치 표시열

b

결과 표시열

c

측정 기능

d

레이저빔 켜짐

e

측정 기준 레벨

f

온도 경고 표시

g

배터리 경고 표시

h

에러 표시

“ERROR”

조립

배터리 끼우기 / 교환하기

측정공구를 작동하려면 알칼리 망간 배터리나충전용 배

터리를 사용하는 것이 좋습니다 .

1.2 V 충전용 배터리를 사용하면 1.5 V 배터리를 사용

하는 것보다 측정 횟수가 적습니다 .

배터리 케이스 덮개

10

 을 열려면 잠금쇠

16

 을 누르

고 배터리 케이스 덮개를 빼십시오 . 배터리나 충전용

배터리를 끼우십시오 . 이때 배터리 케이스 내면에 나온

것처럼 전극이 제대로 끼워졌는지 확인하십시오 .

배터리나 충전용 배터리를 끼울 때 배터리 케이스에 표

시된 것처럼 전극이 제대로 끼워져 있는지 확인하십시

오 .

디스플레이에 배터리 표시

 가 처음으로 나타나면 적

어도 100 회의 개별 측정이 가능합니다 . 연속 측정 기

능은 작동되지 않습니다 .

배터리 표시

 가 깜박이면 배터리나 충전용 배터리

를 교환해야 합니다 . 측정이 더 이상 불가능합니다 .

항상 배터리나 충전용 배터리를 모두 동시에 교환해 주

십시오 . 한 제조사의 동일한 용량의 배터리나 충전용

배터리만을 사용하십시오 .



장기간 측정공구를 사용하지 않을 경우에는 배터리

나 충전용 배터리를 측정공구에서 빼십시오 .

오래

저장할 경우 배터리나 충전용 배터리가 부식하거나

저절로 방전될 수 있습니다 .

작동

기계 시동



측정공구가 켜져 있는 상태에서 자리를 비우지 말고,

사용 후에는 측정공구의 스위치를 끄십시오 .

레이저

빔으로 인해 다른 사람의 눈을 일시적으로 안 보이

게 할 수 있습니다 .



측정공구가 물에 젖거나 직사 광선에 노출되지 않도

록 하십시오 .



측정공구를 극심한 온도에서 혹은 온도 변화가 심한

곳에서 사용하지 마십시오 .

예를 들면 측정공구를

자동차 안에 장기간 두지 마십시오 . 온도 변화가 심

한 경우 측정공구를 사용하기 전에 우선 적당한 온

도가 되도록 하십시오 . 극심한 온도에서나 온도 변화

가 심한 환경에서 사용하면 측정공구의 정확도가 떨

어질 수 있습니다 .



측정공구에 강한 충격을 주거나 떨어뜨리지 않도록

하십시오 .

측정공구에 강한 외적인 작용이 가해진

경우 계속 작업하기 전에 반드시 정확도 테스트를 실

시해야 합니다 (“ 거리 측정의 정확도 검사 ”

참조 , 174 면 ).

거리 측정

연속 측정

면적 측정

체적 측정

단일 피타고라스 측정

OBJ_BUCH-1444-004.book  Page 172  Tuesday, December 4, 2012  1:47 PM

한국어

 |

173

Bosch Power Tools

2 609 140 773 | (4.12.12)

스위치 켜기 / 끄기

측정공구를

작동하려면

 다음과 같이 할 수 있습니다 :

–

전원 버튼

4

를 누릅니다 : 측정공구의 스위치가 켜지

며 거리 측정 기능으로 설정되어 있습니다 . 레이저

빔이 켜지지 않습니다 .

–

측정 버튼

2

 를 누릅니다 : 측정공구와 레이저가 켜집

니다 . 측정공구가 길이 측정 기능으로 설정되어 있

습니다 .



레이저빔을 사람이나 동물에 향하지 않도록 하고, 먼

거리에서라도 레이저빔 안으로 들여다 보지 마십시

오 .

측정공구의

스위치를 끄려면

 전원 버튼

4

를 몇 초간 누

르십시오 .

측정공구에 약 5 분간 아무런 버튼도 누르지 않으면 배

터리를 절약하기 위해 측정공구가 자동으로 꺼집니다 .

측정 과정

스위치를 켜고 나서 측정 버튼

2

를 누르면 측정공구는

항상 길이 측정 기능으로 되어 있습니다 . 각 기능 버튼

을 누르면 다른 측정 기능을 설정할 수 있습니다 (“ 측

정 기능 ” 참조 , 173 면 ).

스위치를 켜면 측정용 기준 레벨로 측정공구의 후방 모

서리가 사전 설정되어 있습니다 . 기준 레벨 버튼

6

을

눌러 기준 레벨을 변경할 수 있습니다 (“ 기준 레벨 정

하기 ” 참조, 173 면 ).

기준 레벨을 선택한 측정공구를 벽 등 원하는 측정 시

작점에 대십시오 .

레이저빔을 켜려면 측정 버튼

2

를 짧게 누릅니다 .



레이저빔을 사람이나 동물에 향하지 않도록 하고, 먼

거리에서라도 레이저빔 안으로 들여다 보지 마십시

오 .

레이저빔으로 표적면을 조준합니다. 측정을 실시하려면

측정 버튼

2

를 다시 한번 누르십시오 .

연속 측정 기능의 경우 기능을 선택함과 동시에 측정이

시작됩니다 .

측정치는 일반적으로 0.5 초에서 늦어도 4 초 내에 나

타납니다 . 측정 시간은 거리 , 조명 상태 그리고 목표

면의 반사 정도에 따라 좌우됩니다 . 측정을 마치고 나

면 레이저빔이 자동으로 꺼집니다 .

조준하고 나서 약 20 초가 지나도 측정하지 않으면 배

터리를 절약하기 위해 레이저빔이 자동으로 꺼집니다 .

기준 레벨 정하기 ( 그림 A 참조 )

측정할 때 3 가지 다양한 기준 레벨 중에 선택할 수 있

습니다 :

–

측정공구의 후면 ( 예를 들어 벽에 붙여 사용할 경우 ),

–

측정공구의 전면 ( 예를 들어 책상 가장자리에서 측정

할 경우 ),

–

나사

14

의 중심 ( 예를 들면 삼각대를 사용하여 측정

할 경우 ).

기준 레벨을 선택하려면 디스플레이에 원하는 기준 레

벨이 나타날 때까지 버튼

6

을 누르십시오 . 측정공구의

스위치를 켜면 측정공구의 후면이 기준 레벨로 설정되

어 있습니다 .

디스플레이 조명

디스플레이 조명은 주위의 밝기에 따라 자동으로 켜집

니다 . 디스플레이 조명이 켜진 후에 다른 버튼을 누르

지 않으면 배터리를 보호하기 위해 어두어집니다 .

측정 기능

간단한 거리 측정  ( 그림 B 참조 )

길이 측정을 하려면 디스플레이에 길이 측정 표시   가

나타날 때까지 버튼

9

 를 여러번 눌러 주십시오 .

레이저빔을 켜거나 측정하려면 각각

한번씩 측정 버튼

2

를 짧게 누릅니

다 .

측정치는 결과 표시열

b

에 나타납니

다 .

거리 측정을 여러번 연속으로 할 경우 마지막 측정 결

과가 측정치 표시열

a

에 나타납니다 .

면적 측정 ( 그림 C 참조 )

면적 측정을 하려면 디스플레이에 면적 측정 표시

가 나타날 때까지 여러번 버튼

3

 을 누르십시오 .

그리고 나서 거리 측정을 한 것과 마찬가지로 길이와

폭을 차례로 측량하십시오 . 두 측정을 하는 동안 레이

저빔이 계속 켜져 있습니다 .

두번째 측정을 마치고 나면 면적이 자

동으로 계산되어 결과 표시열

b

에 나

타납니다 . 개별 측정치는 측정치 표

시열

a

에 보입니다 .

체적 측정 ( 그림 D 참조 )

체적 측정을 하려면 디스플레이에 체적 측정 표시

가 나타날 때까지 버튼

3

 을 여러번 누르십시오 .

그리고 나서 거리 측정을 한 것과 마

찬가지로 길이와 폭 그리고 높이를 차

례로 측량하십시오 . 세 측정을 하는

동안 레이저빔이 계속 켜져 있습니다 .

세번째 측정을 마치고 나면 체적이 자

동으로 계산되어 결과 표시열

b

에 나

타납니다 . 개별 측정치는 측정치 표

시열

a

에 보입니다 .

999999 m

3

를 초과하는 수치는 표시될 수 없으며 디

스플레이에

“ERROR”

 표시가 나타납니다 . 이 경우

측정하려는 체적을 나누어 개별 측정하고 이 값을 각각

계산하여 더하면 됩니다 .

연속 측정 ( 그림 E 참조 )

연속 측정을 할 경우 측정공구를 목표 물체에 따라 움

직일 수 있습니다 , 이때 측정치는 약 0.5 초 간격으로

경신됩니다 . 예를 들어 벽에서 원하는 간격만큼 멀어지

면서 현재 거리를 계속 읽을 수 있습니다 .

OBJ_BUCH-1444-004.book  Page 173  Tuesday, December 4, 2012  1:47 PM

174

 |

한국어

2 609 140 773 | (4.12.12)

Bosch Power Tools

연속 측정을 하려면 디스플레이에 연속 측정 표시

 가

나타날 때까지 버튼

9

 를 누르십시오 . 연속 측정을 시

작하려면 측정 버튼

2

 를 누르면 됩니다 .

최근 측정치가 결과 표시열

b

에 나타

납니다 .

측정 버튼

2

를 누르면 연속 측정이

종료됩니다 . 최종 측정치가 결과 표

시열

b

에 보입니다 . 측정 버튼

2

를

다시 누르면 연속 측정이 처음부터 시

작됩니다 .

연속 측정 기능은 5 분 후에 자동으로 꺼집니다 . 최종

측정치가 결과 표시열

b

에 나타납니다 .

간접 높이 측정 / 단일 피타고라스 측정

( 그림 F 참조 )

간접 높이 측정은 레이저빔 구간에 장애물이 있거나 표

적면을 반사체로 사용할 수 없기 때문에 직접 거리 측

정이 불가능한 경우 사용하십시오 . 각 측정에 필요한

각도가 정확히 직각인 경우에만 정확한 결과치를 얻을

수 있습니다 ( 피타고라스 정의 ).

이때 측정의 기준점 ( 측정공구의 후면 등 ) 이 측정 과

정 동안 모든 개별 측정 시 정확히 동일한 위치에 있어

야 합니다 .

개별 측정을 하는 동안 레이저빔은 켜져 있습니다 .

디스플레이에 단일 피타고라스 측정 표시

 가 나타

날 때까지 버튼

3

 을 여러번 누르십시오 .

길이 측정의 경우와 마찬가지로 구간

“1”

 과

“2”

를 이 차례대로 측정하십시오 . 이때 구간

“1”

 과 측

정하려는 구간

“X”

 사이가 직각이어야 합니다 .

마지막 측정을 마치고 나면 구하려는

구간

“X”

 값이 결과 표시열

b

 에

나타납니다 . 개별 측정치가 측정치 표

시열

a

 에 보입니다 .

측정치 삭제하기

버튼

4

를 짧게 누르면 모든 측정 기능을 통해 최근 산

출했던 각각의 측정치가 삭제됩니다 . 버튼을 반복적으

로 짧게 누르면 개별 측정치가 반대 순서로 삭제됩니다 .

측정치 더하기

측정치를 더하려면 우선 임의로 측정을 실시하십시오 .

그리고 나서 플러스 버튼

8

 을 누르면 디스플레이에 확

인하도록

“+”

 가 보입니다 .

체적이나 면적을 더하려면 첫번째 측정을 마치고 나서

플러스 버튼

8

 을 누르십시오 . 디스플레이에 확인하도

록 체적

-

/ 면적 기호 왼쪽에

“+”

 가 보입니다 .

그리고 나서 두번째 측정을 실시하십시오 .

두 측정의 합계를 계산하려면 다시 한

번 플러스 버튼

8

 을 누르십시오 . 계

산치가 측정치 표시열

a

 에 보이고 ,

합계가 결과 표시열

b

 에 나타납니다 .

합계를 계산한 후에 , 측정하기 전에 각각 플러스 버튼

8

 을 누르면 이 값에 다른 측정치를 더할 수 있습니다 .

더하기 기능에 관한 사항 :

–

거리길이 , 면적 및 체적 측정치는 서로 더할 수 없습

니다 . 예를 들어 길이와 면적 측정치를 더하기 위해

플러스 버튼

8

 을 누르면 디스플레이에 잠깐

“ERROR”

 표시가 나타납니다 . 그리고 나서 측정

공구는 최근에 사용되었던 측정 기능으로 바뀝니다 .

–

각 측정 결과(체적치 등)가 더해지며, 연속 측정의 경

우 결과 표시열

b

에 나와있는 측정치가 더해집니다 .

측정치 표시열

a

에 나와있는 개별 측정치를 더하는

것은 불가능합니다 .

측정치 빼기

측정치의 뺄셈을 하려면 마이너스

버튼

5

를 누릅니다 , 디스플레이에 확

인용으로

“

－

”

 표시가 나타납니

다 . 다음 단계는 “ 측정치 더하기 ”

의 내용과 상응합니다 .

사용방법

일반 사항

측정하는 동안 수신 렌즈

12

 와 레이저빔 발사구

11

 이

가려져 있어서는 안됩니다

연속 측정 기능인 경우를 제외하고는 측정 중에 측정공

구를 움직이면 안됩니다 . 그러므로 측정공구를 가능한

한 단단한 벽면이나 표면에 대십시오 .

측정 범위에 미치는 영향

측정 범위는 조명 상태와 표적면의 반사 특성에 따라

좌우됩니다 . 실외에서 작업할 때나 햇볕이 강한 조건에

서 측정 작업을 할 때 레이저빔이 더 잘 보이도록 하려

면 레이저용 안경

19

 ( 별매 액세서리 ) 이나 레이저 표

적판

20

 ( 별매 액세서리 ) 를 사용하거나 , 혹은 표적면

을 햇볕으로부터 가리십시오 .

측정 결과에 미치는 영향

다양한 표면에 측정할 경우 물리적인 이유로 인해 측정

오류가 생길 수 있습니다 . 예를 들면 :

–

투명한 표면 ( 유리나 물 등 ),

–

반짝이는 표면 ( 폴리싱한 금속 , 유리 등 ),

–

다공성 표면 ( 단열재 등 ),

–

구조물 표면 ( 조면 플라스터 , 자연석 등 ).

이러한 표면에 작업할 때 경우에 따라 레이저 표적판

20

 ( 별매 액세서리 ) 를 사용하십시오 .

비스듬히 표적면에 조준한 경우 측정 에러가 생길 수

있습니다 .

또한 온도가 상이한 공기층 혹은 간접적인 반사 경우에

도 측정 결과에 지장이 있을 수 있습니다 .

거리 측정의 정확도 검사

거리 측정의 정확도는 다음과 같이 확인할 수 있습니다 :

–

길이가 정확히 알려진 약 1 내지 10 m 사이의 변하

지 않는 ( 방 너비나 문 크기 등 ) 측정 구간을 선택

OBJ_BUCH-1444-004.book  Page 174  Tuesday, December 4, 2012  1:47 PM

한국어

 |

175

Bosch Power Tools

2 609 140 773 | (4.12.12)

합니다 . 측정 구간은 실내이어야 하며 측정하려는 표

적면은 매끄럽고 반사가 잘 되는 것이어야 합니다 .

–

이 구간을 10 회 연속 측정하십시오 .

개별 측정의 오차는 평균값에서

±

2 mm 이하이어야

합니다 . 추후에 정확도를 비교할 수 있도록 측정치를 기

록해 놓으십시오 .

삼각대를 사용한 작업 ( 별매 액세서리 )

특히 먼 거리를 측정할 때 삼각대를 사용하는 것이 필

요합니다 . 측정공구를 1/4" 나사

14

를 사용하여 삼각

대

18

의 순간 교환 플레이트에 끼우거나 시중에서 구

매가 가능한 카메라 삼각대에 끼우십시오 . 그리고 나서

이를 순간 교환 플레이트의 고정 나사를 사용하여 고정

하십시오 .

기준 레벨 버튼

6

을 눌러 삼각대를 사용할 경우의 레

벨에 적당하게 맞추십시오 ( 기준 레벨 나사 ).

고장의 원인과 해결 방법

측정공구는 각 측정 시 정확한 기능을

감독합니다 . 하자가 확인된 경우 디스

플레이에 옆에 나와있는 표시만 깜박입

니다 . 이러한 경우 혹은 상기에 소개한

고장의 해결 방법으로 문제를 해결할

수 없으면 측정공구를 대리점을 통해 보쉬 서비스 센터

로 보내 주십시오 .

보수 정비 및 서비스

보수 정비 및 유지

반드시 측정공구를 함께 공급된 안전 케이스에 넣어 보

관하고 운반하십시오 .

항상 측정공구를 깨끗이 유지하십시오 .

측정공구를 물이나 다른 액체에 넣지 마십시오 .

물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으

십시오 . 세척제나 용제를 사용하지 마십시오 .

특히 수신 렌즈

12

는 안경이나 카메라 렌즈를 다루듯

이 조심스럽게 관리하십시오 .

세심한 제작과 검사에도 불구하고 측정공구가 불량한

경우가 있다면 보쉬 지정 전동공구 서비스 센터에 수리

를 의뢰하십시오 . 측정공구를 직접 열어 분해하지 마십

시오 .

문의 사항이 있거나 스패어 부품을 주문할 때 반드시

측정공구의 타입 표시판에 적힌 10 자리의 제품 번호를

알려 주십시오 .

수리를 해야 할 경우 측정공구를 안전 케이스

17

에 넣

어 보내 주십시오 .

보쉬 AS 및 고객 상담

보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습

니다 .

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객

콜센터 및 이메일 상담을 이용해주시기 바랍니다 .

고객 콜센터 : 080-955-0909

이메일 상담 :

Bosch-pt.hotline@kr.bosch.com

한국로버트보쉬 ( 주 )

경기도 용인시 기흥구 보정동 298 번지

www.bosch-pt.co.kr

원인

해결 방법

온도 경고 표시 (

f

) 가 깜박이고 , 측정이 불가능합니다

측정공구가 운전 온도

－

10

°C

 에서 +50

°C

 범위

밖입니다 ( 연속 측정 기능 경우

+40

°C

까지 ).

측정공구가 작동 온도

에 달할 때까지 기다리

십시오

디스플레이에 “ERROR” 표시가 보일 경우

측정 단위가 상이한 측정치를 더

하거나 빼려고 합니다

동일한 측정 단위의 측

정치만을 더하거나 빼

십시오

레이저빔과 표적 간의 각도가 좁

습니다 .

레이저빔과 표적 간의

각도를 넓힙니다

표적면이 지나치게 반짝이거나

( 거울 등 ) 너무 약하고 ( 검정색

소재 ) 혹은 주변의 조명이 너무

강합니다 .

레이저 표적판

20

 ( 별

매 액세서리 ) 를 사용

하십시오

레이저빔 발사구

11

이나 수신

렌즈

12

를 흐려진 경우 ( 예로

급격한 온도 변화로 인해 ).

부드러운 천으로 레이

저빔 발사구

11

이나 수

신 렌즈

12

를 닦아 말

리십시오

측정된 수치가

999999 m/m

2

/m

3

 이상입니

다 .

측정을 나누어서 하십

시오

측정 결과가 이상할 경우

표적면이 제대로 반사하지 않습

니다 ( 물이나 유리의 경우 ).

표적면을 덮습니다

레이저빔 발사구

11

이나 수신

렌즈

12

가 가려져 있습니다 .

레이저빔 발사구

11

이

나 수신 렌즈

12

가 가

려지지 않도록 합니다 .

기준 레벨이 잘못 설정되었습니

다

기준 레벨을 측정하려

는 것에 맞게 선택하십

시오

레이저빔 구간에 장애가 있습니

다

레이저 초점이 완전히

표적면에 있어야 합니

다

표시기가 변경되지 않거나 버튼을 눌러도 측정공구가 반

응하지 않을 경우

소프트웨어 에러

배터리를 뺐다가 다시

끼운 다음, 측정공구를

다시 작동하십시오 .

원인

해결 방법

OBJ_BUCH-1444-004.book  Page 175  Tuesday, December 4, 2012  1:47 PM

176

 |

한국어

2 609 140 773 | (4.12.12)

Bosch Power Tools

처리

측정공구 , 액세서리 및 포장 등은 친환경적인 방법으로

재활용될 수 있도록 분류하십시오 .

측정공구와 배터리 팩 / 배터리를 가정용 쓰레기로 처리

하지 마십시오 !

EU 국가만 해당 :

측정공구 폐품에 관한 EU 지침

2002/96/EG 에 따라 , 그리고 EU 지

침 2006/66/EG 에 따라 고장나거나

소모된 배터리 팩 / 배터리는 분리 수거

하여 환경 친화적인 방법으로 재활용하

도록 해야 합니다 .

위 사항은 사전 예고 없이 변경될 수도 있습니다 .

OBJ_BUCH-1444-004.book  Page 176  Tuesday, December 4, 2012  1:47 PM
