Sony CPD-E100P: Customizing Your Monitor

8

Customizing Your Monitor

You can make numerous adjustments to your monitor using the

on-screen menu.

Navigating the menu

Press the center of the control button to display the main MENU

on your screen. See page 9 for more information on using the

control button.

Use the control button to select one of the following menus.

1

EXIT

Select EXIT to close the menu.

2

H-SIZE/CENTER (page 10)

Select the H-SIZE/CENTER

menu to adjust the picture’s

horizontal size and centering.

3

V-SIZE/CENTER (page 10)

Select the V-SIZE/CENTER

menu to adjust the picture’s

vertical size and centering.

4

PIN/PIN BALANCE (page 10)

Select the PIN/PIN BALANCE

menu to adjust the curvature

picture’s sides.

5

KEY/KEY BALANCE

(page 10)

Select the KEY/KEY BALANCE

menu to adjust the angle of the

picture’s sides.

6

ROTATION (page 11)

Select the ROTATION menu to

adjust the picture’s rotation.

7

ZOOM (page 11)

Select the ZOOM menu to enlarge

or reduce the picture.

E

I T

H - S I Z E / CENT ER

V - S I Z E / CENT ER

P I N / P I N BA L ANCE

KEY / KEY BA L ANCE

ROT A T I ON

ZOOM

COLOR

SE L ECT

L ANGUAGE / I NFORMA T

N

O

I

DEGAUSS / CANCE L MO

E

R

I

MENU

H - S I Z E

2 6

SE L ECT

E

I T

H - S I ZE / CENTER

V - S I Z E

2 6

SE L ECT

E

I T

V - S I ZE / CENTER

P I N

2 6

SE L ECT

E

I T

P I N / P I N BALANCE

K E Y

2 6

SE L ECT

E

I T

KEY / KEY BALANCE

RO T A T I ON

2 6

E

I T

ROTAT I ON

Z OOM

2 6

E

I T

ZOOM

8

COLOR (page 11)

Select the COLOR menu to adjust

the picture’s color temperature.

You can use this to match the

monitor’s colors to a printed

picture’s colors.

9

LANGUAGE/INFORMATION

(page 7, 15)

Select the LANGUAGE/

INFORMATION menu to choose

the on-screen menu’s language

and display this monitor’s

information box.

q;

DEGAUSS/CANCEL MOIRE

(page 12)

Select the DEGAUSS/CANCEL

MOIRE menu to degauss the

screen and adjust the moire

cancellation level.

K

K

K

R

5 0

G

5 0

B

5 0

SE L ECT

E

I T

COLOR

5000

6500

9300

USER

ENGL I SH

FRAN A I S

DEUT SCH

I T A L I ANO

ESPA OL

SE L ECT

E

I T

LANGUAGE / I NFORMAT I ON

D EGA U S S

ON

SE L ECT

E

I T

DEGAUSS / CANCEL MO I RE

9

GB

x

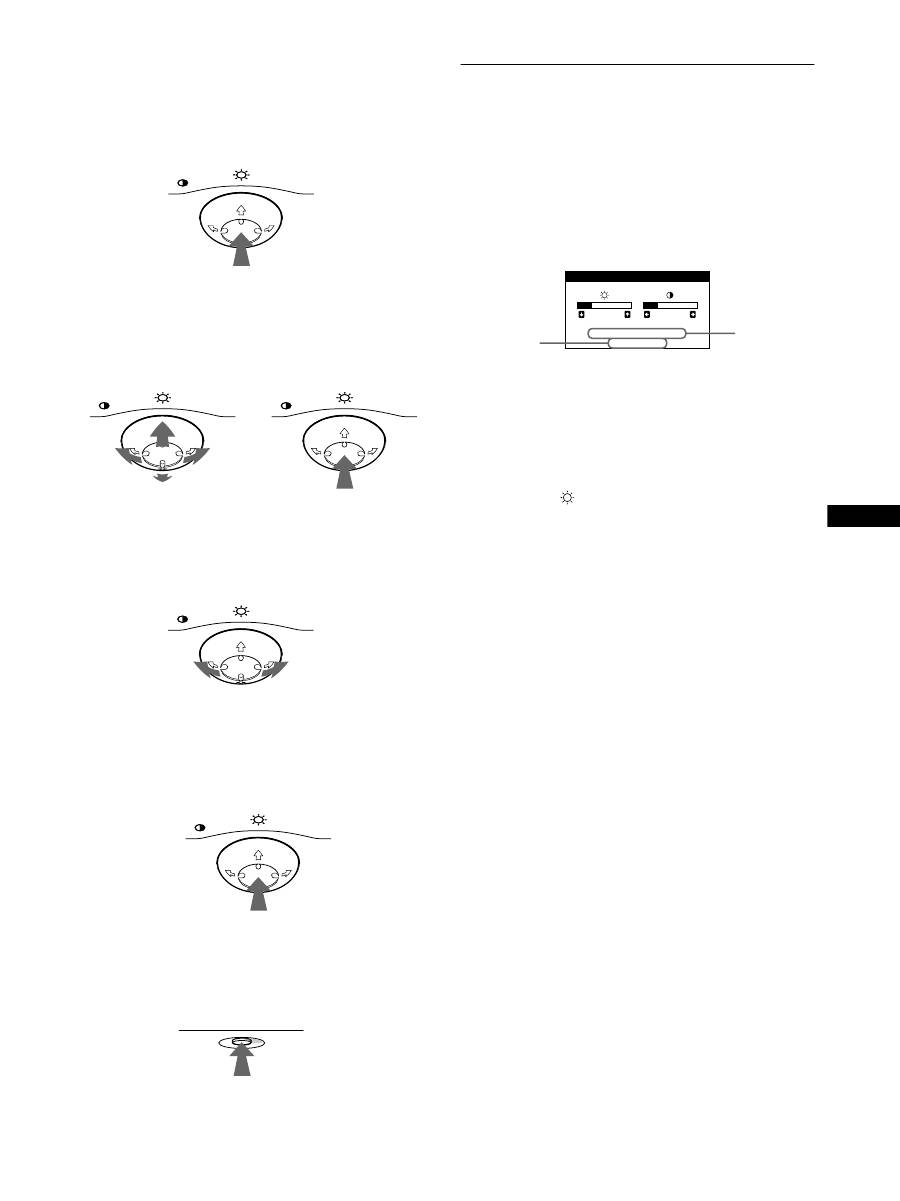

Using the control button

1

Display the main MENU.

Press the center of the control button to display the main

MENU on your screen.

2

Select the menu you want to adjust.

Highlight the desired menu by moving the control button

towards the rear to go up (

M

), towards the front to go down

(

m

), and left (

<

) or right (

,

) to move sideways.

3

Adjust the menu.

Move the control button left (

<

) or right (

,

) to make the

adjustment.

4

Close the menu.

Press the center of the control button once to return to the

main MENU, and press again selecting EXIT to return to

normal viewing. If no buttons are pressed, the menu closes

automatically after about 30 seconds.

x

Resetting the adjustments

Press the RESET button. See page 12 for more information on

resetting the adjustments.

Adjusting the brightness and

contrast

Brightness and contrast adjustments are made using a separate

BRIGHTNESS/CONTRAST menu.

These settings are stored in memory for all input signals.

1

Move the control button in any direction.

The BRIGHTNESS/CONTRAST menu appears on the

screen.

The horizontal and vertical frequencies of the current input

signal are displayed in the BRIGHTNESS/CONTRAST

menu. If the signal matches one of this monitor’s factory

preset modes, the resolution is also displayed.

2

Move the control button

m

/

M

 to adjust the

brightness (

), and

<

/

,

 to adjust the contrast

(

6

).

The menu automatically disappears after about 3 seconds.

MENU

MENU

MENU

REAR

FRONT

MENU

MENU

RESET

2 6

2 6

6 8 . 7 k H z / 8 5 . 0 H z

1 0 2 4

7 6 8

BR I GHTNESS / CONTRAST

the resolution

of the current

input signal

the horizontal

and vertical

frequencies of

the current

input signal

10

Adjusting the horizontal size or

centering of the picture (H-SIZE/

CENTER)

These settings are stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button

m

/

M

 to highlight

 H-SIZE/

CENTER and press the center of the control button

again.

The H-SIZE/CENTER menu appears on the screen.

3

First move the control button

m

/

M

 to select the

desired adjustment item. Then move the control

button

<

/

,

 to make the adjustment.

Adjusting the vertical size or

centering of the picture (V-SIZE/

CENTER)

These settings are stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button

m

/

M

 to highlight

 V-SIZE/

CENTER and press the center of the control button

again.

The V-SIZE/CENTER menu appears on the screen.

3

First move the control button

m

/

M

 to select the

desired adjustment item. Then move the control

button

<

/

,

 to make the adjustment.

Adjusting the curvature of the

picture’s sides (PIN/PIN BALANCE)

These settings are stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button

m

/

M

 to highlight

 PIN/

PIN BALANCE and press the center of the control

button again.

The PIN/PIN BALANCE menu appears on the screen.

3

First move the control button

m

/

M

 to select the

desired adjustment item. Then move the control

button

<

/

,

 to make the adjustment.

Adjusting the angle of the picture’s

sides (KEY/KEY BALANCE)

These settings are stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button

m

/

M

 to highlight

 KEY/

KEY BALANCE and press the center of the control

button again.

The KEY/KEY BALANCE menu appears on the screen.

3

First move the control button

m

/

M

 to select the

desired adjustment item. Then move the control

button

<

/

,

 to make the adjustment.

Select

To

 H-SIZE

adjust the horizontal size

 H-CENTER

adjust the horizontal centering

Select

To

 V-SIZE

adjust the vertical size

 V-CENTER

adjust the vertical centering

Select

To

 PIN

expand or contract the picture sides

 PIN BALANCE

shift the picture sides to the left or right

Select

To

KEY

adjust the picture width at the top of

the screen

KEY BALANCE

shift the picture to the left or right at

the top of the screen

11

GB

Adjusting the picture’s rotation

(ROTATION)

This setting is stored in memory for all input signals.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button

m

/

M

 to highlight

ROTATION and press the center of the control

button again.

The ROTATION menu appears on the screen.

3

Move the control button

<

/

,

 to rotate the picture.

Enlarging or reducing the picture

(ZOOM)

This setting is stored in memory for the current input signal.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control

m

/

M

 button to highlight

 ZOOM

and press the center of the control button again.

The ZOOM menu appears on the screen.

3

Move the control button

<

/

,

 to enlarge or reduce

the picture.

Note

Adjustment stops when either the horizontal or vertical size reaches its

maximum or minimum value.

Adjusting the color of the picture

(COLOR)

The COLOR settings allow you to adjust the picture’s color

temperature by changing the color level of the white color field.

Colors appear reddish if the temperature is low, and bluish if the

temperature is high. This adjustment is useful for matching the

monitor’s colors to a printed picture’s colors.

This setting is stored in memory for all input signals.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button

m

/

M

 to highlight

 COLOR

and press the center of the control button again.

The COLOR menu appears on the screen.

3

Move the control button

<

/

,

 to select a color

temperature.

The preset color temperatures are 5000K, 6500K, and 9300K.

Since the default setting is 9300K, the whites will change

from a bluish hue to a reddish hue as the temperature is

lowered to 6500K and 5000K.

4

If necessary, fine tune the color temperature.

First move the control button

<

/

,

 to select USER. Then

move the control button

m

/

M

 to select R (red), G (green), or

B (blue) and move

<

/

,

 to make the adjustment.

If you fine tune the color temperature, the new color settings

are stored in memory and recalled whenever you select

USER.

K

K

K

R

5 0

G

5 0

B

5 0

SE L ECT

E

I T

COLOR

5000

6500

9300

USER

12

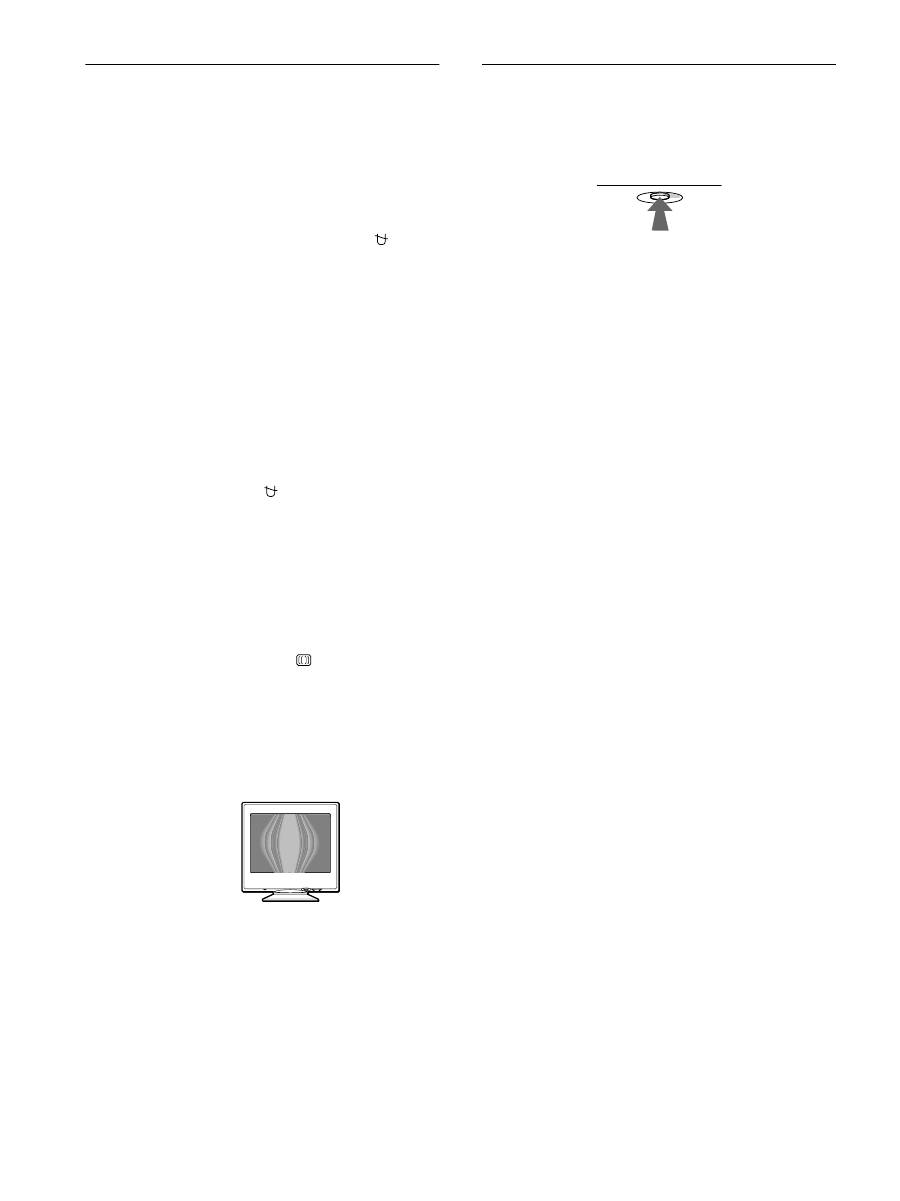

Additional settings (DEGAUSS/

CANCEL MOIRE)

You can manually degauss (demagnetize) the monitor, and adjust

the moire cancellation level.

1

Press the center of the control button.

The main MENU appears on the screen.

2

Move the control button

m

/

M

 to highlight

DEGAUSS/CANCEL MOIRE and press the center of

the control button again.

The DEGAUSS/CANCEL MOIRE menu appears on the

screen.

3

Move the control button

m

/

M

 to select the desired

adjustment item.

Adjust the selected item according to the following

instructions.

Degaussing the screen

The monitor is automatically demagnetized (degaussed) when the

power is turned on.

To manually degauss the monitor, first move the

control button

m

/

M

 to select

 (DEGAUSS). Then move

the control button

,

.

The screen is degaussed for about 5 seconds. If a second degauss

cycle is needed, allow a minimum interval of 20 minutes for the

best result.

Adjusting the moire*

If elliptical or wavy patterns appear on the screen, adjust the

moire cancellation level.

To adjust the amount of moire cancellation, first move

the control button

m

/

M

 to select

 (CANCEL MOIRE).

Then move the control button

<

/

,

 until the moire

effect is at a minimum.

* Moire is a type of natural interference which produces soft, wavy lines

on your screen. It may appear due to interference between the pattern

of the picture on the screen and the phosphor pitch pattern of the

monitor.

Resetting the adjustments

This monitor has the following three reset methods. Use the

RESET button to reset the adjustments.

Resetting a single adjustment item

Use the control button to select the adjustment item you want to

reset, and press the RESET button.

Resetting all of the adjustment data for the

current input signal

Press the RESET button when no menu is displayed on the screen.

Note that the following items are not reset by this method:

• on-screen menu language (page 7)

• picture’s rotation (page 11)

Resetting all of the adjustment data for all input

signals

Press and hold the RESET button for more than two seconds.

Note that the following item is not reset by this method:

• color menu user settings (page 11)

Example of moire

RESET
