ソニー製品は安全に充分配慮して設計されています。しか

し、まちがった使いかたをすると、火災・感電・転倒・落下な

どにより人身事故になることがあり危険です。事故を防ぐた

めに安全のための注意事項を必ずお守りください。

警告表示の意味

取扱説明書では、次のような表示をしています。表示の内容をよ

く理解してから本文をお読みください。

この表示の注意事項を守らないと、火災・感電・転倒・

落下などにより死亡や大けがなどの人身事故につな

がることがあります。

この表示の注意事項を守らないと、けがをしたり周

辺の家財に損害を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

対応モデル

このテレビスタンドはソニー製の下記指定機器専用です。

指定機器以外にはご使用にならないでください。

こちらは日本のお客様の情報です。

地上・

BS

・

110

度

CS

デジタルハイビジョン

液晶テレビ

SU-52HX1

SU-46HX1

KDL-52HX90



*

KDL-46HX90



*

（

2010

年

3

月現在）

*

「



」は各モデル特定の数字あるいは文字を表しています。

本機のシリアルナンバーは、テレビスタンド後面の位置に記載され

ています。

安全のために

JP

日

本

語

(JP)

Actual total number:

Sony SU-52HX1/SU-46HX1

 

4-188-907-

01

 (1)

OTF

お客様へ

下記の注意事項を守らないと

火災・感電・転倒・

落下

などにより

死亡

や

大けが

の原因となります。

転倒防止の処置をする

転倒防止の処置をしないと、テレビが転倒し、けが

の原因となることがあります。スタンドとテレビ台

などをつないで転倒防止の処置を行ってください。

堅くて平坦な床面に設置する

傾斜のあるところに設置すると、

テレビスタンドが転倒したり、テ

レビが落下して、けがや破損の原

因となることがあります。

安定している台の上に載せる

不安定な台の上に載せるとバラン

スを崩して転倒し、落下によるけ

がや破損の原因となることがあり

ます。

スタンドにテレビを取り付けた状態で、ぶら下が

らない

テレビスタンドが転倒したり、テ

レビが落下して、けがの原因とな

ることがあります。

テレビの通風孔をふさがない

テレビの上に布をかけて通風孔を

ふさぐと、内部に熱がこもり、火

災の原因となることがあります。

テレビの電源コードおよび接続ケーブルを

はさまないようにする

•

テレビをテレビスタンドに取り

付けるときは、電源コードおよ

び接続ケーブルをはさみこまな

いようにしてください。

電源コードおよび接続ケーブル

に傷がついて火災や感電の原因

となります。

•

テレビスタンドを動かすときは、電源コードおよび接続

ケーブルを踏まないようにしてください。

電源コードおよび接続ケーブルに傷がついて火災や感電

の原因となります。

テレビの電源コードおよび接続ケーブルを足で

ひっかけない

テレビスタンドが転倒し、けがの原因となることが

あります。

下記の注意事項を守らないと

けが

をしたり周辺の

家財

に

損害

を与えたりすることがあります。

指定機器以外の物を取り付けない

このスタンドは指定機器専用です。指定機器以外の

物を取り付けると、落下によるけがや破損の原因と

なることがあります。特に記載のない場合は、この

取扱説明書内では

KDL-46HX90



のイラストを使用

しています。

テレビを固定する

付属のネジでテレビをテレビスタンドに固定してく

ださい。

固定しないと、テレビスタンドが転倒したり、テレ

ビが落下して、けがの原因となることがあります。

設置上のご注意

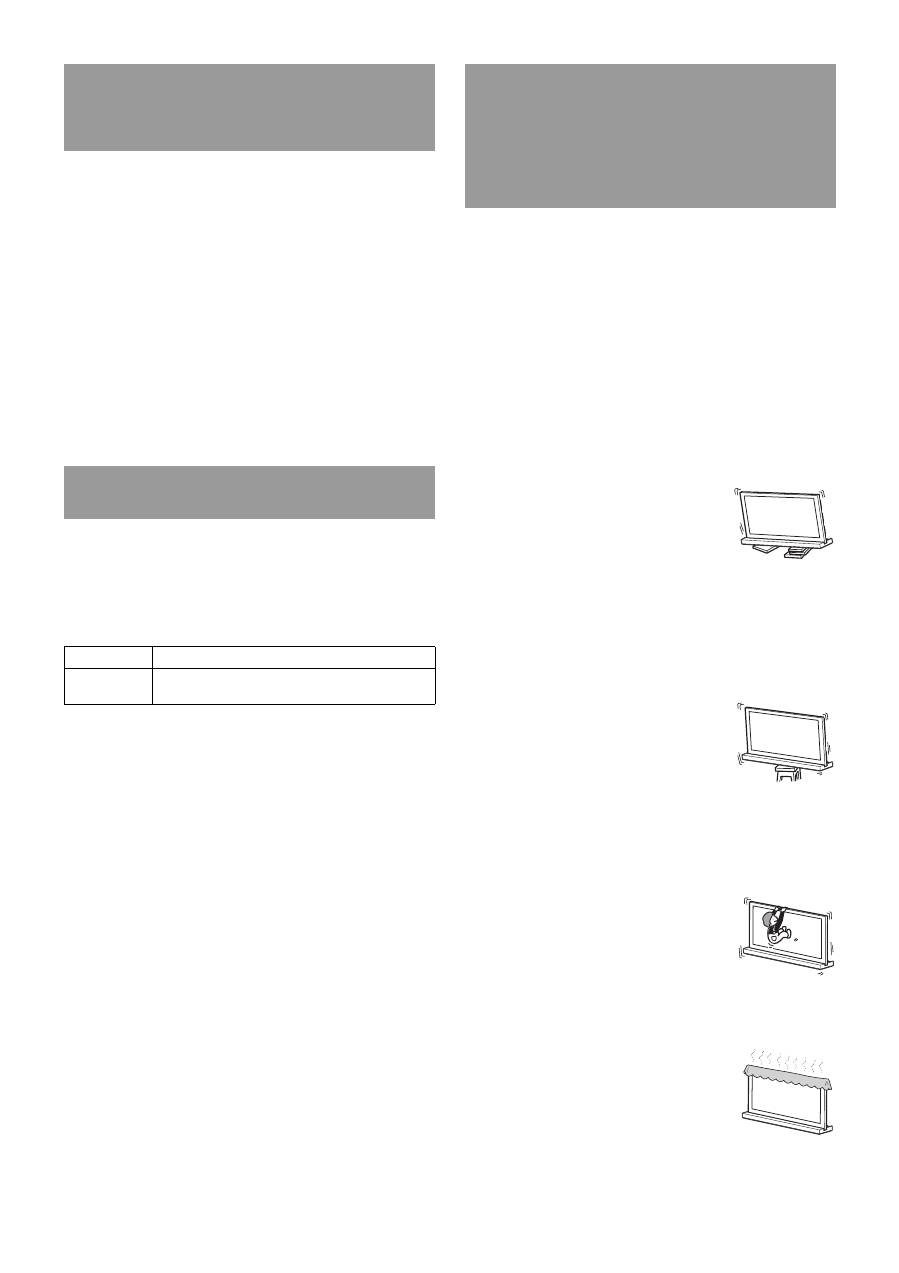

設置場所は、堅くて平坦な床面にしてください。設置場所

によってはスタンドの変形や傾きが生じることがあります

ので下記のことをお守りください。

−

畳、じゅうたん、カーペットなどの上に置く場合は板など

堅い物を敷く

−

直射日光が当たる場所や、暖房器具のそばに置かない

−

高温多湿の場所や屋外に置かない

使用上のご注意

お手入れについて

やわらかい布で、から拭きしてください。汚れがひどいと

きは中性洗剤を水で薄め、やわらかい布に含ませて軽く拭

き取ってください。アルコールやシンナー、ベンジンなど

の化学薬品はスタンドの仕上げを痛めることがありますの

で、使わないでください。

Actual total number:

Sony SU-52HX1/SU-46HX1

 

4-188-907-

01

 (1)

OTF

4

(JP)

先に示した安全上のご注意をよくお読みのうえ、取り

付けや設置・保守・点検・修理などを安全に行ってくだ

さい。

設置は

2

人以上で行う

テレビをテレビスタンドに設置するときは、

2

人以上

で行ってください。

1

人で行うと腰を痛めたり、けが

の原因となることがあります。

スタンドの分解・改造は行わない

落下によるけがや破損の原因となります。

取り付け手順に従って、テレビをしっかりと

取り付ける

ネジを確実に締めてください。

テレビがしっかり取り付けられていないと、テレビ

が落下し、けがの原因となることがあります。

テレビを取り付けるときには、手や指を傷つけな

いように注意する

•

スタンドを持ち運ぶときは、ネック部分を触らな

いでください。

•

テレビを取り付けるときは、手や指を傷つけない

ようにご注意ください。

テレビスタンドを箱から取り出すときのご注意

テレビスタンドをしっかり持って気をつけて取り扱ってください。

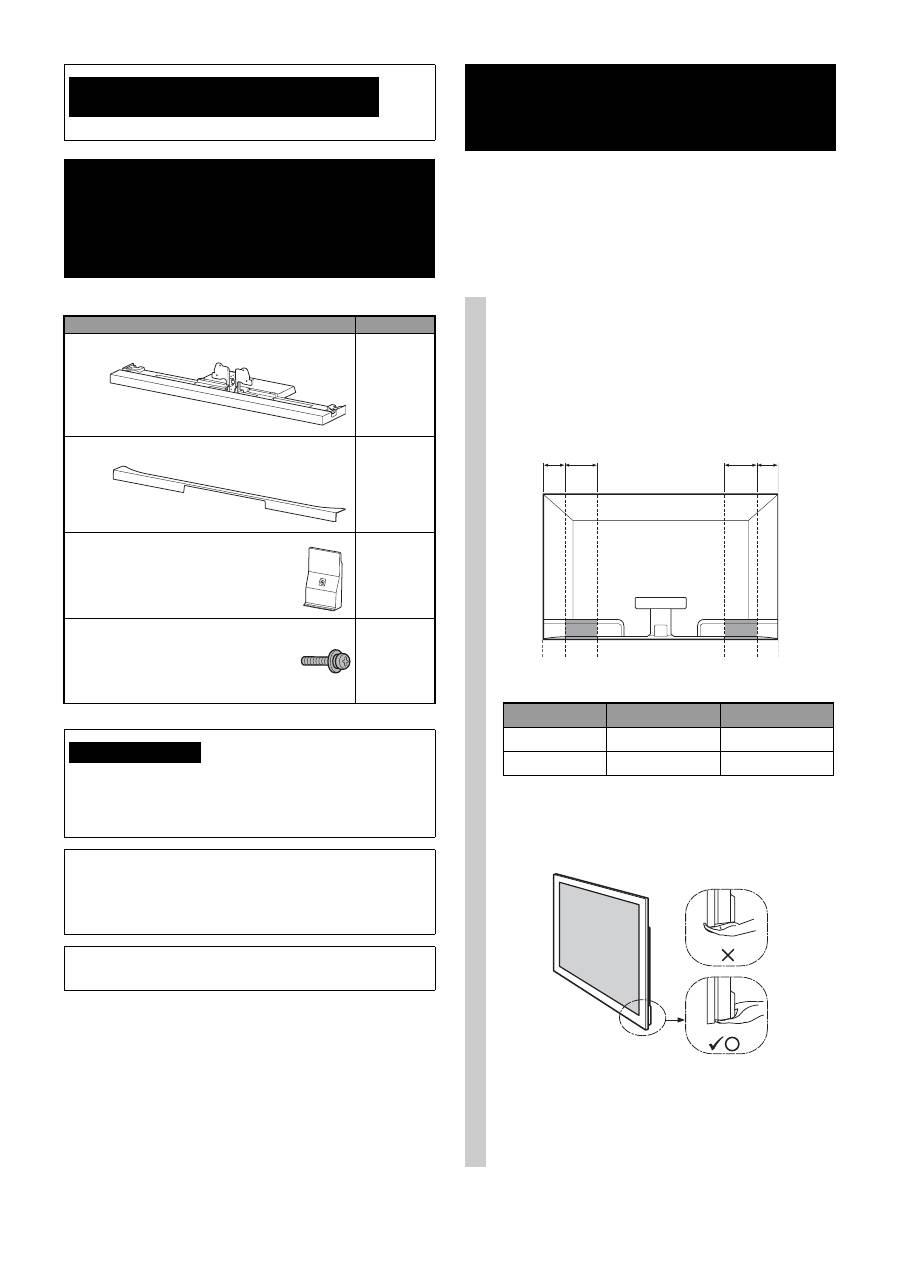

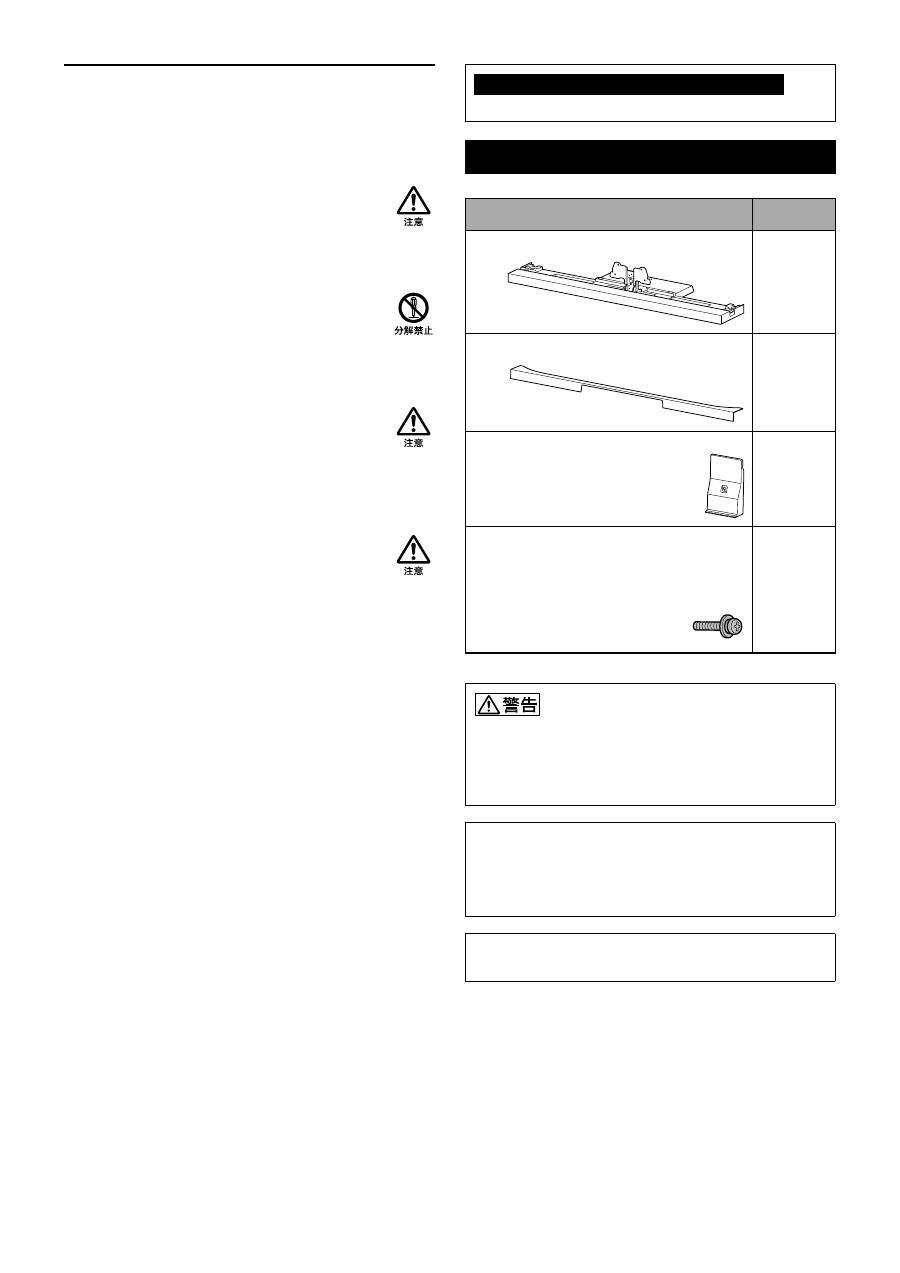

手順

1

：部品を確認する

名称

数量

スタンド

1

リアカバー

1

ネックカバー

1

テレビ固定ネジ（

PSW5

×

16

） 

ブラック（×

4

）

ネックカバー固定ネジ（

PSW5

×

16

） 

ブラック（×

1

）

5

機器などに電源コードをはさみこむと、ショートして感電する恐

れがあります。また、電源コードや接続ケーブルを引っかけると、

転んだりスタンドが倒れたりしてけがの原因となることがありま

す。

テレビの設置場所を決め、あらかじめテレビスタン

ドを置く。

テレビは重いので、取り付ける前に場所を決め、テレビスタンド

を組み立ててください。

テレビ本体付属の取扱説明書を参照して、テレビからテーブル

トップスタンドをはずしてください。

Actual total number:

Sony SU-52HX1/SU-46HX1

 

4-188-907-

01

 (1)

OTF

5

(JP)

2

テレビをテレビスタンドに取り付ける。

テレビをテレビスタンドの溝に設置してください。

ご注意

•

テレビを取り付けるときに指をケガしないように気をつけ

てください。

3

テレビとテレビスタンドを付属のテレビ固定ネジ

（

PSW5

×

16

、ブラック

）

4

本で固定する。

テレビ固定ネジ

（

PSW5

×

16

、ブラック

）

マークの矢印は、テレビスタンドの正面方向を示します。

手順

2

：テレビを取り付ける

組み立てる前に

•

組み立てる前にネジに合った



ドライバーをご用意ください。

•

電動ドライバーを使用する場合、締め付けトルクはおよそ

1.5 N

・

m

｛

15 kgf

・

cm

｝に設定してください。

1

テレビを持つときは規定の位置を持つ。



表を参照して



と



の長さをイラストのようにテレ

ビ上部の角から測る。測った



（



）の位置を持つ。

B A

B

A

寸法：

mm

テレビのサイズ



の長さ



の長さ

52V

型

170

170

46V

型

170

170

ご注意

•

規定の位置を持ち、指を傷つけないようにしてください。



テレビの持ち方を確認する。

ご注意

•

テレビを運ぶときは、上記の様に持ってください。液晶画

面と画面周りのフレームに強い力を加えないでください。

次のページにつづく



Actual total number:

Sony SU-52HX1/SU-46HX1

 

4-188-907-

01

 (1)

OTF

6

(JP)

4

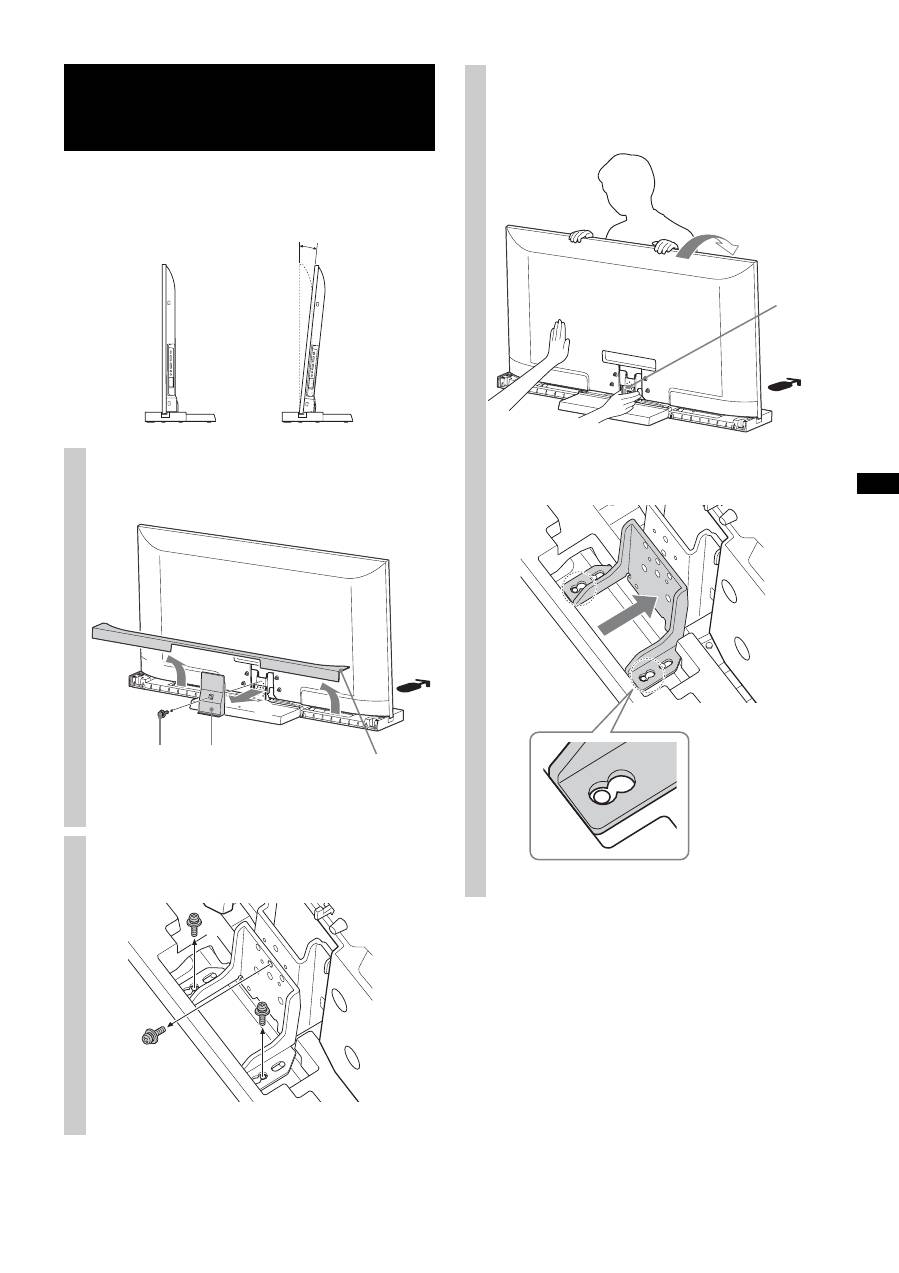

ネックカバーをネックに取り付ける。

ネックカバーをイラストのようにネックに合わせ

て下に降ろす。ネックカバーとネックを付属の

ネックカバー固定ネジ（

PSW5

×

16

、ブラック）で

固定する。

テレビの角度調整をする場合は、ネックカバーを

取り付ける前に行ってください。「テレビの角度

を調整する」の手順

2

（

7

ページ）から参照してくだ

さい。

ネックカバー

固定ネジ

（

PSW5

×

16

、

ブラック

）

ネックカバー

ネック

5

リアカバーをテレビスタンドに取り付ける。

リアカバー

手順

3

：転倒防止の処置をする

転倒防止の処置をしないと、テレビスタンドが転倒

して、大けがの原因となることがあります。転倒防

止の処置を行ってください。

テレビスタンドには転倒防止用の穴があります

（下図参照）。

手順についてくわしくは、テレビ本体付属の取扱

説明書をご覧ください。

Actual total number:

Sony SU-52HX1/SU-46HX1

 

4-188-907-

01

 (1)

OTF

7

(JP)

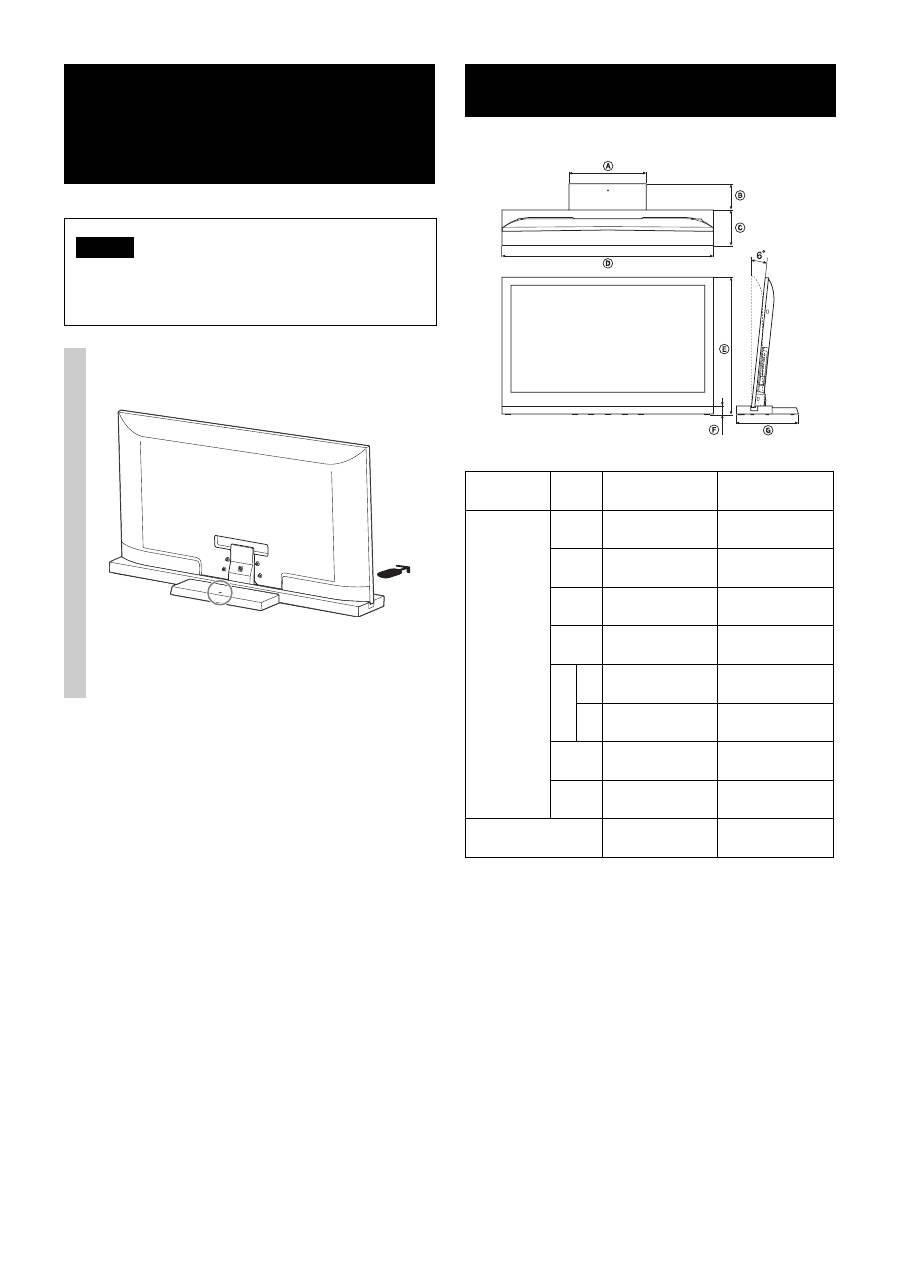

主な仕様

SU-52HX1

SU-46HX1

寸法（

mm

）



410

410



125

140



225

190



1,263

1,124



0

ﾟ

812.8

732.8

6

ﾟ

808.8

729.2



45

45



350

330

スタンド質量

（

kg

）

9.6 kg

8.8 kg

本機の仕様および外観は、改良のため予告なく変更す

ることがありますが、ご了承ください。

テレビの角度を調整する

このスタンドは角度調整ができます。

（出荷時は

6

度に設定されています。）

0

ﾟ

6

ﾟ

1

リアカバーとネックカバーをはずす。

2

1

ネックカバー

固定ネジ

（

PSW5

×

16

、

ブラック

）

ネックカバー

リアカバー

2

ネジをはずす。

ネックからネジ

3

本をはずす。

1

2

次のページにつづく



Actual total number:

Sony SU-52HX1/SU-46HX1

 

4-188-907-

01

 (1)

OTF

8

(JP)

3

角度を調整する。



テレビを前に傾けたまま、アジャスターを固定した

い角度の位置に動かす。

アジャスター

•  6

度から

0

度に調整するときは、アジャスターを前

に動かす。

•  0

度から

6

度に調整するときは、アジャスターを後

ろに動かす。



もう一度テレビを後ろ側に戻す。

ご注意

•

テレビを後ろ側に戻すときはアジャスターを手で支えてく

ださい（

0

度設定時のみ）。

4

ネジで固定する。

はじめにネジ（



）で固定し、次に

2

本のネジ（



）

で固定する。（手順

2

ではずした

3

本のネジを使用

する。）

2

1

6

ﾟ

0

ﾟ

Actual total number:

Sony SU-52HX1/SU-46HX1

 

4-188-907-

01

 (1)

OTF

2

(GB)

Thank you for purchasing this product.

Products by Sony are designed with safety in mind.

Incorrect use may result in a serious injury through

fire, electric shock, the product toppling over, or the

product being dropped. Be sure to observe the

precautions for safety to prevent such accidents.

This instructions manual shows the correct handling of the

product and important precautions necessary to prevent

accidents. Be sure to read this manual thoroughly and use the

product correctly. Keep this manual available for future

reference.

Specified products

This stand is designed for use with the Sony products

specified below. Do not install other than the specified

products.

The following products are subject to change without notice,

may be out of stock, or discontinued.

Also, certain models are sold in some regions.

 (As of March 2010)

* In the actual model names, the “

s

” indicates numbers and/or

characters specific to each model.

Location of the identification label

Label for Model No. is located on the rear of the TV Stand.

Be sure to take measures to prevent

the TV Stand from toppling over.

If you fail to do so, the TV may topple over and cause injury.

Anchor the TV Stand and the rack, etc., to prevent toppling

over.

Be sure to install the TV Stand on a

solid and flat floor.

Do not install the TV Stand so that it leans

in one direction. If you do so, the TV

Stand may topple over or the TV may fall.

This may cause injury or damage.

Be sure to install the TV Stand on a

stable surface.

If you install the TV Stand on an unstable

surface, it may lose its balance and topple

over or fall off. This may cause injury or

property damage.

Do not lean on or hang from the TV

with the TV installed on the TV

Stand.

The TV Stand may topple over, or the TV

may fall and cause serious injury or death.

Do not cover the ventilation holes of

the TV.

If you cover the ventilation holes (with a

cloth, etc.), heat may build up inside and

cause fire.

Do not allow the AC power cord or

the connecting cable to be pinched.

• Do not allow the AC power cord or the connecting cable to

be pinched when you install the TV on the TV Stand. If

the AC power cord or the connecting cable is damaged,

this may result in fire or electric shock.

• Do not step on the AC power cord or the

connecting cable when you carry the TV

Stand. The AC power cord or the

connecting cable may be damaged, and

this may result in fire or electric shock.

On Safety

The manufacturer of this product is Sony Corporation, 1-7-

1 Konan Minato-ku Tokyo, 108-0075 Japan. The

Authorized Representative for EMC and product safety is

Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Germany.

CAUTION

LCD color TV

SU-52HX1

SU-46HX1

XBR-52HX90

s

*

/KDL-52HX90

s

*

XBR-46HX90

s

*

/KDL-46HX90

s

*

WARNING

If the following precautions are not observed,

serious injury or death can result through fire,

electric shock, or the product toppling over.

3

(GB)

Do not stumble over the AC power

cord or the connecting cable.

If you stumble over the AC power cord or the connecting

cable, the TV Stand may topple over and cause injury.

Do not install any equipment other

than the specified product.

This TV Stand is designed for use with the specified product

only. If you install equipment other than specified, it may fall

or break, and cause injury. Illustrations used in this manual

show of the KDL-46HX90

s

, unless otherwise stated.

Be sure to secure the TV.

Secure the TV to the TV Stand using the supplied screws. If

the TV is not installed securely, it may fall, or the TV Stand

may topple over, and cause injury.

Notes on installation

Install the TV Stand on a solid and flat floor. Do not allow the

TV Stand to be installed at an angle or incline. To avoid this,

observe the following precautions.

If you install the TV Stand on a soft surface such as a mat or

a carpet, lay a board over the designated location beforehand.

– Do not install the TV Stand in a place subject to direct

sunlight or near a heater.

– Do not install the TV Stand in a hot or humid place, or

outdoors.

Note on use

Cleaning

To keep the TV Stand clean, occasionally wipe it with a dry

soft cloth. Stubborn stains may be removed by wiping with a

cloth slightly dampened with mild soap. Be sure to dry the

area afterwards with a dry soft cloth. Do not use chemicals,

such as thinner or benzine, as they damage the finish of the

TV Stand.

Be sure that two or more persons do

the installation work.

Be sure that two or more persons install the TV on the TV

Stand. If one person does the installation work alone, this

may result in an accident or injury.

Do not modify the TV Stand.

It may fall and cause injury.

Be sure to install the TV securely

following the instructions.

Tighten the screws securely. If the TV is not installed

securely, it may fall and cause injury.

Be careful not to injure your hands

or fingers while assembling.

• Do not move the TV Stand with holding the Neck section.

• Be careful not to hurt your fingers or hands when

installing the TV.

CAUTION

If the following precautions are not observed,

injury or property damage may occur.

GB

Englis

h

4

(GB)

Before assembling

• Be sure to have a Phillips screwdriver that fits the screws prior to

the assembly.

• When using an electric screwdriver, set the torque setting to

approximately 1.5 N·m {15 kgf·cm}.

Be sure to hold the TV Stand and handle it carefully.

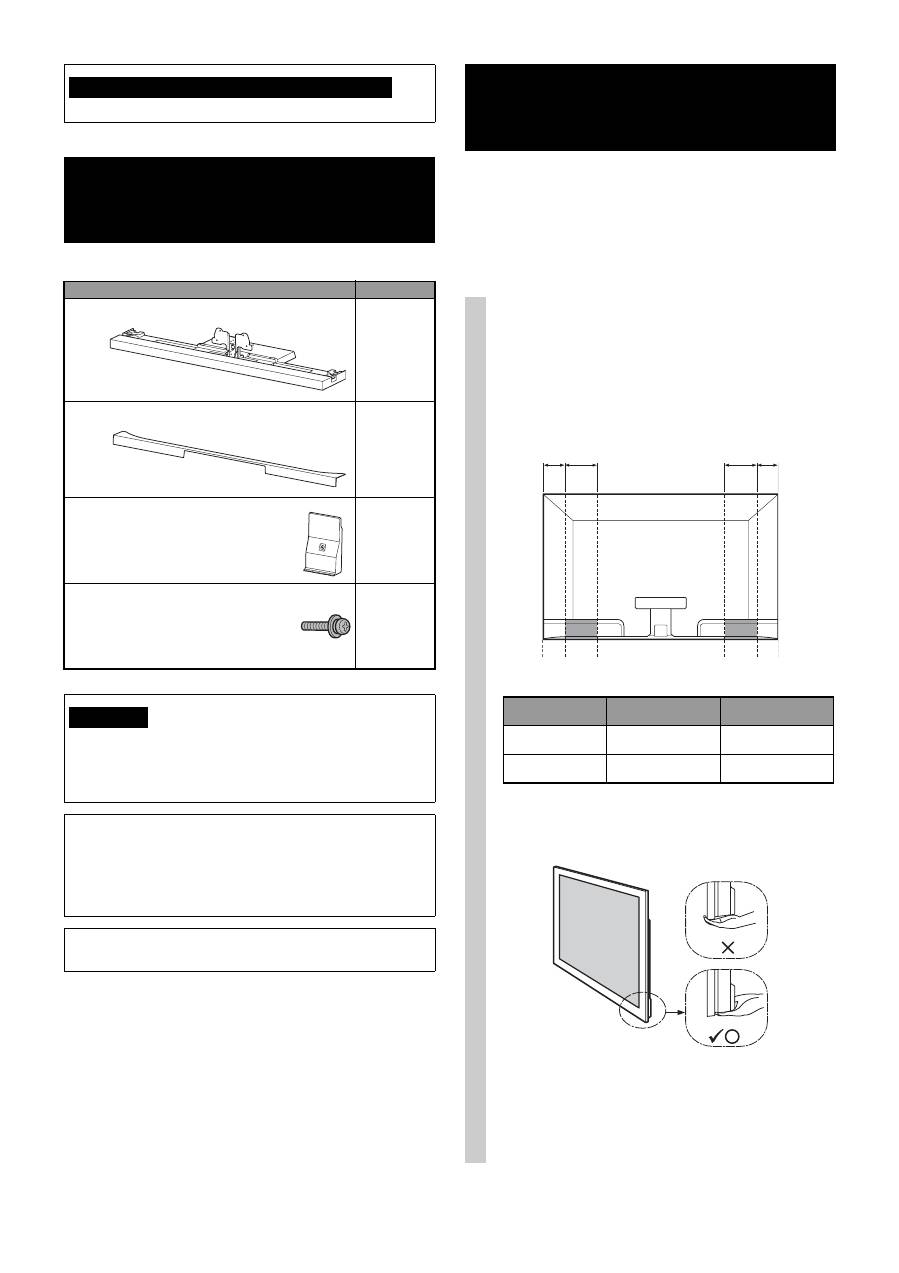

Step 1:

Checking the parts

Name

Quantity

Stand

1

Rear Cover

1

Neck Cover

1

TV Neck Attachment Screw

(PSW5 × 16) black (× 4)

Neck Cover Screw

(PSW5 × 16) black (× 1)

5

If you allow the AC power cord to be pinched under or between

pieces of equipment, this may result in a short circuit or an electric

shock. If you stumble over the AC power cord or the connecting

cable, the TV Stand may topple over and cause injury.

Decide on the installation location and lay the TV

Stand down before installing the TV.

Since the TV is heavy, it is recommended that you decide on the

installation location beforehand, and assemble the TV Stand on

site.

Refer to the operating instructions supplied with your TV for

information on how to remove the Table-Top Stand from the TV.

Note on taking the TV Stand out from the carton

WARNING

Step 2:

Installing the TV

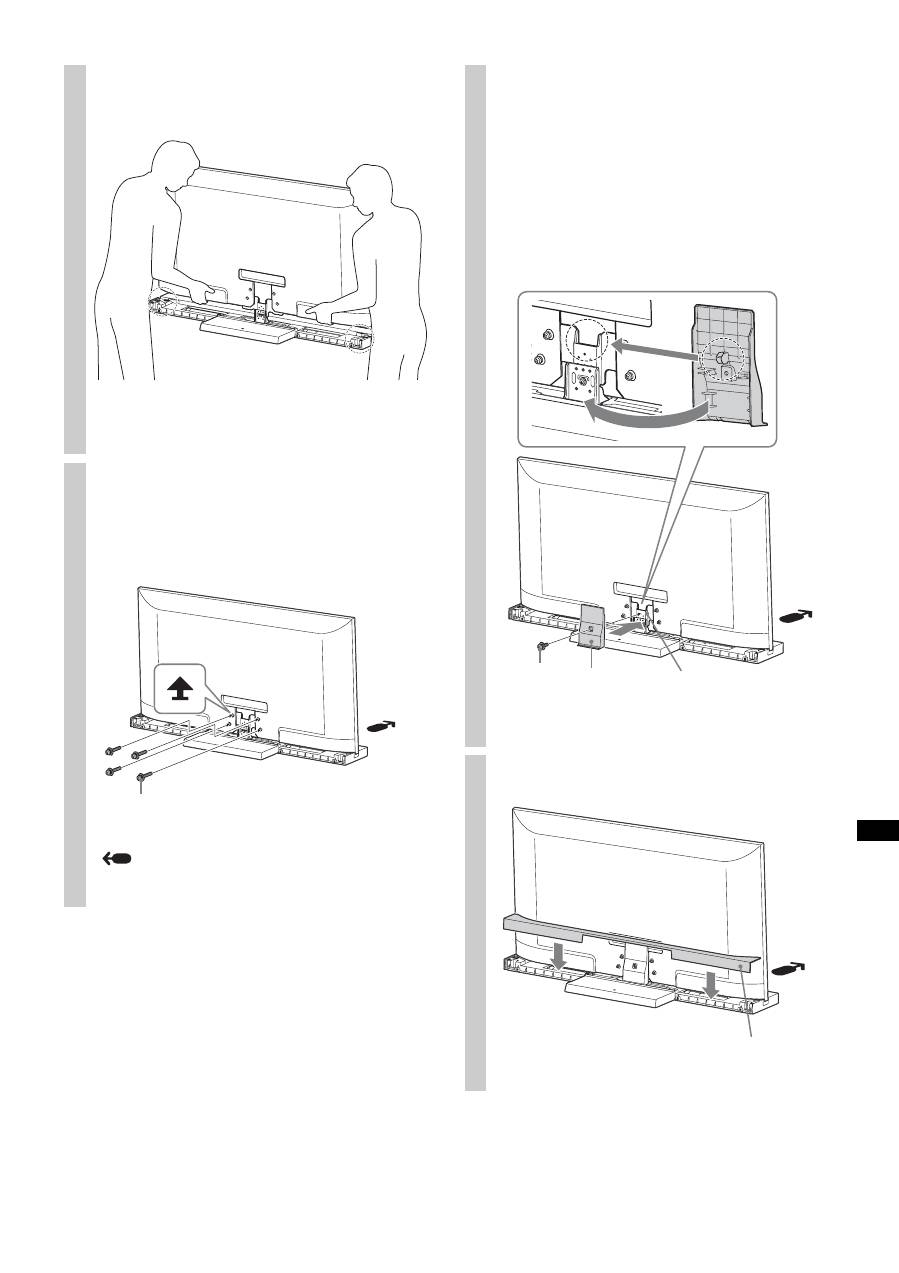

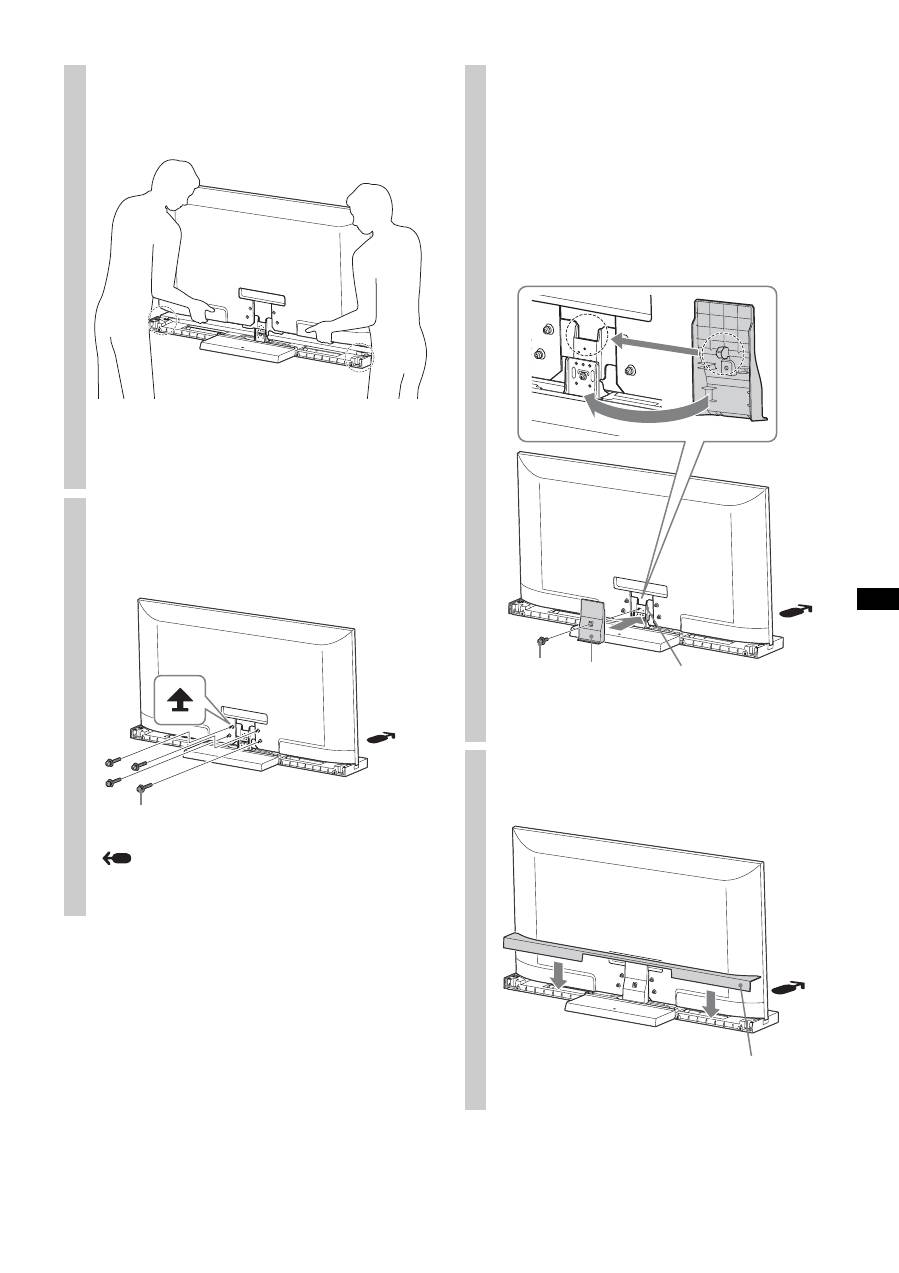

1

Hold the TV at the specified point

when moving the TV.

1

Refer to the chart and measure lengths

A

 and

B

from the top edge of the TV, as shown in the

illustration below. Hold the TV at the specified

point of the measured length

B

 (

x

).

~

• Hold at the specified point to avoid injuring your fingers.

2

Make sure to hold the TV as shown:

~

• When transporting the TV set by hand, hold it as shown

above. Do not put stress on the LCD panel and the frame

around the screen.

B A

B

A

TV size

Length

A

Length

B

52"

170 (6 3/4)

170 (6 3/4)

46"

170 (6 3/4)

170 (6 3/4)

Unit: mm (inches)

5

(GB)

2

Install the TV onto the TV Stand.

The TV is installed by placing it in the groove of the

TV Stand.

~

• Be careful not to pinch your fingers when installing the TV.

3

Secure the TV and the TV Stand

with the four TV Neck

Attachment Screws (PSW5 × 16)

black (supplied).

 Arrow direction shows front of the TV Stand.

TV Neck Attachment Screw

(PSW5 × 16) black

4

Attach the Neck Cover to the

Neck.

Align the Neck Cover with the Neck and slide it down

as shown in the illustration below. Secure the Neck

Cover and Neck with the Neck Cover Screw (PSW5 ×

16) black (supplied).

If you want to adjust the viewing angle of the TV,

adjust the angle before attaching the Neck Cover. Refer

to Step 2 of “Adjusting the viewing angle of the TV” on

page 7.

5

Attach the Rear Cover to the TV

Stand.

Neck Cover

Screw

(PSW5 × 16)

black

Neck Cover

Neck

Rear Cover

6

(GB)

Design and specifications are subject to change without

notice.

Step 3:

Safety measures to

prevent toppling over

WARNING

Be sure to take measures to prevent the TV Stand from

toppling over, and causing possible injury and damage.

There is a hole to allow you to take measures to prevent

the TV Stand from toppling over, as shown in the

illustration below.

For details on the procedure, refer to the instruction

manual supplied with the TV.

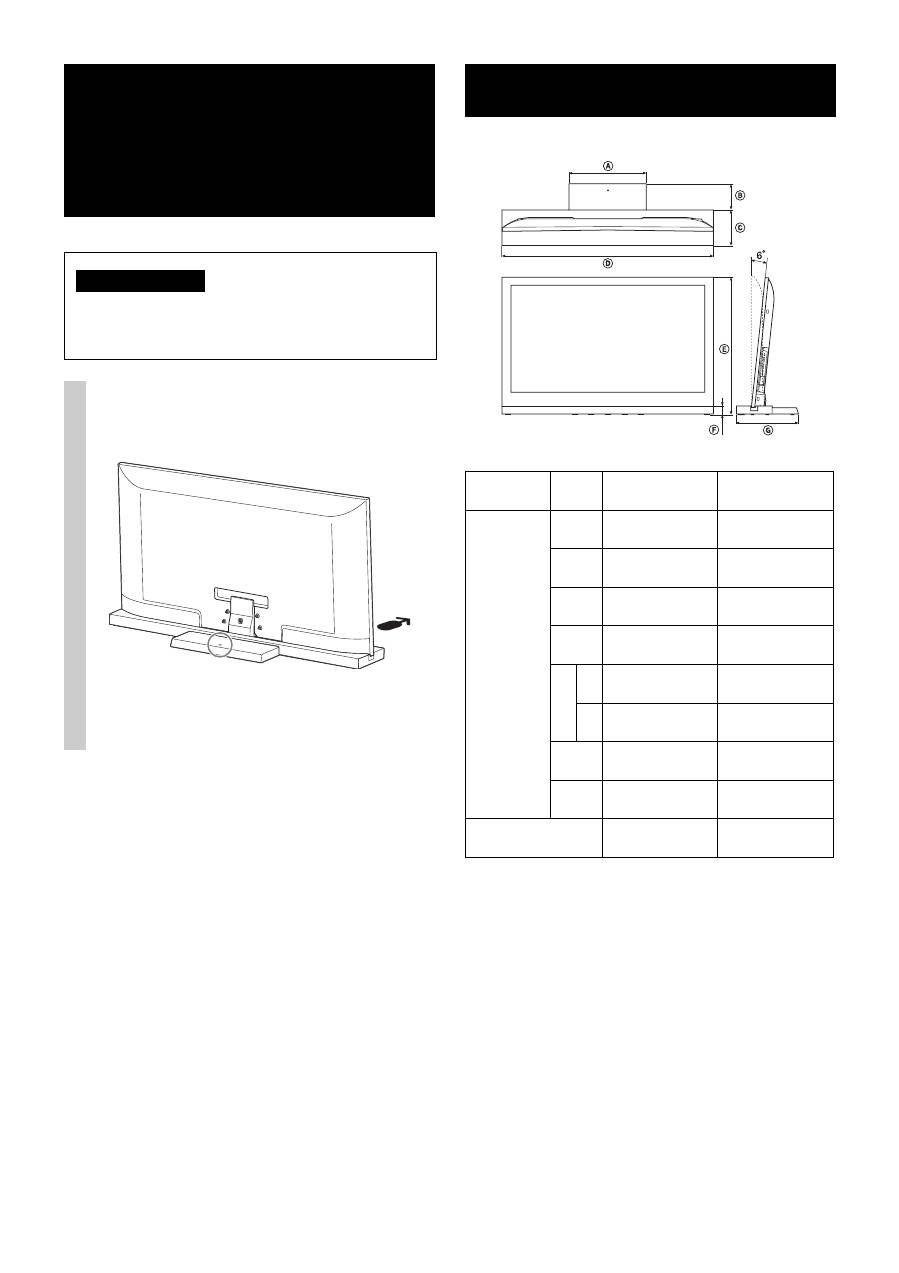

Specifications

SU-52HX1

SU-46HX1

Dimensions:

mm (inches)

A

410

(16 1/4)

410

(16 1/4)

B

125

(5)

140

(5 5/8)

C

225

(8 7/8)

190

(7 1/2)

D

1,263

(49 3/4)

1,124

(44 3/8)

E

0°

812.8

(32)

732.8

(28 7/8)

6°

808.8

(31 7/8)

729.2

(28 3/4)

F

45

(1 13/16)

45

(1 13/16)

G

350

(13 7/8)

330

(13)

Stand Weight:

9.6 kg

(21.2 lb)

8.8 kg

(19.4 lb)

7

(GB)

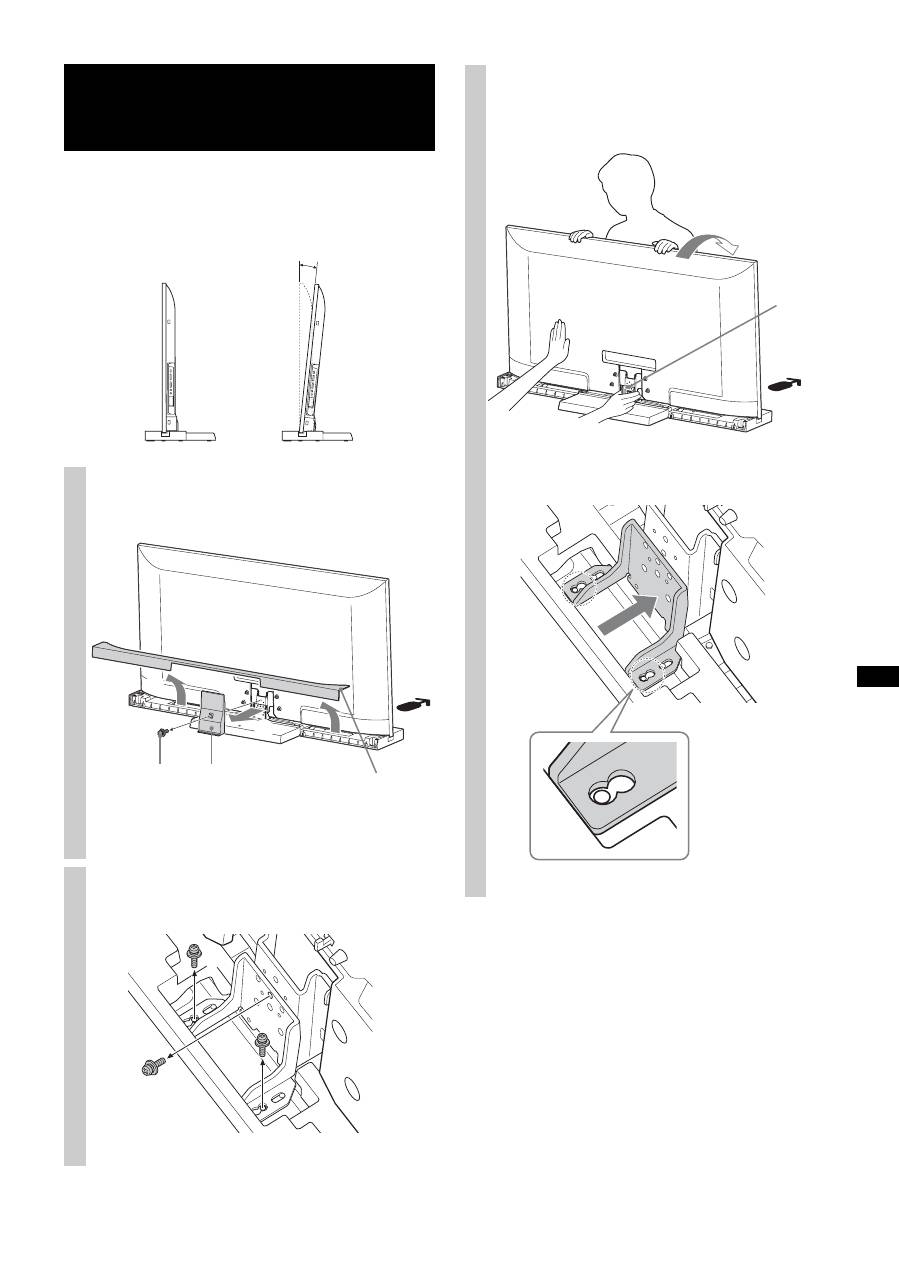

This TV can be adjusted within the angles shown below.

(Factory setting is 6 degrees.)

Adjusting the viewing

angle of the TV

1

Detach the Rear Cover and Neck

Cover.

2

Remove the screws.

Remove the three screws from the Neck.

0°

6°

2

1

Neck Cover

Screw

(PSW5 × 16)

black

Neck Cover

Rear Cover

1

2

3

Adjust the angle.

1

Tilting the TV forwards, set the Adjuster at the

required angle.

• Move the Adjuster backward when adjusting from

6 degrees to 0 degrees.

Adjuster

(Continued)

8

(GB)

• Move the Adjuster forward when adjusting from

0 degrees to 6 degrees.

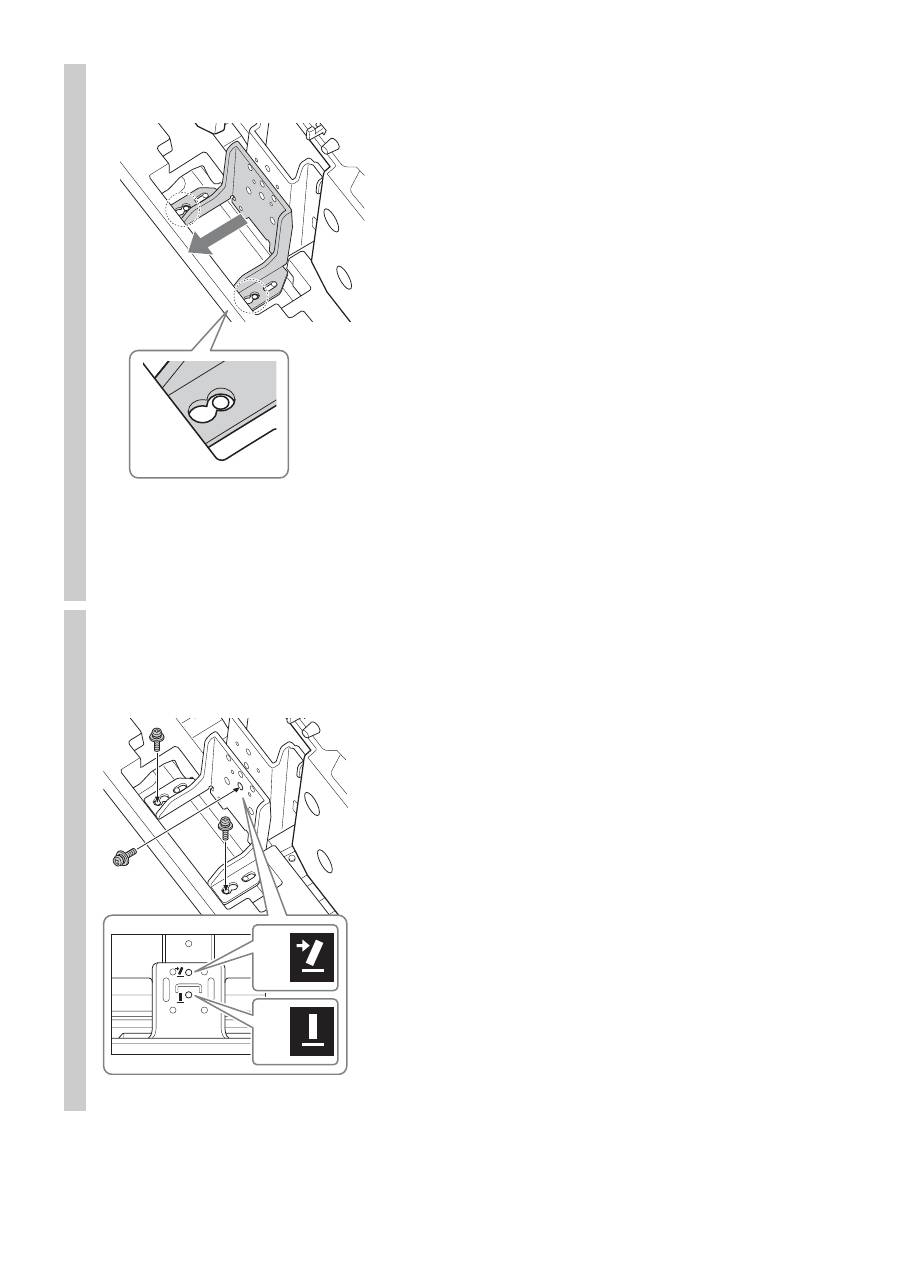

2

Position the TV back again.

~

• When positioning the TV back, support the Adjuster with a

hand. (In the case of setting to 0 degrees only.)

4

Secure the screws.

Firstly, secure the Adjuster and the Neck with the

Screw (

1

), then two screws (

2

) (using the three

screws removed in step 2).

2

1

6°

0°

2

(FR)

Merci d’avoir fait l’acquisition de ce produit.

Les produits Sony sont conçus pour vous offrir le

maximum de sécurité. Si vous n’utilisez pas ce

produit correctement, un incendie ou une secousse

électrique risque de se produire ; il est en outre

possible que l’appareil bascule hors de son support

et tombe, ce qui risque d’entraîner des blessures

graves. Veillez à observer les consignes de sécurité

préconisées pour éviter de tels accidents.

Ce mode d’emploi indique comment manipuler le produit

correctement et contient des précautions essentielles à

prendre pour éviter tout accident. Lisez attentivement ce

mode d’emploi et veillez à utiliser le produit correctement.

Conservez ce mode d’emploi pour toute référence ultérieure.

Produits spécifiés

Ce support est conçu pour être utilisé avec les produits Sony

spécifiés ci-dessous. N’installez aucun produit autre que ceux

spécifiés.

 (En date de mars 2010)

* Dans les noms de modèle réels, «

s

 » indique des chiffres et/ou

des caractères propres à chaque modèle.

Emplacement de l’étiquette d’identification

L’étiquette du numéro de modèle se trouve à l’arrière du

support TV.

Veillez à prendre toutes les mesures

nécessaires afin d’éviter que le

support TV ne bascule.

Dans le cas contraire, le téléviseur risque de basculer, ce qui

pourrait provoquer des blessures.

Fixez solidement le support TV et le support mural, entre

autres, afin d’éviter qu’il ne bascule.

Veillez à installer le support TV sur

une surface plane et solide.

N’installez pas le support TV s’il penche

d’un côté. Dans le cas contraire, le support

TV risque de basculer et le téléviseur

risque de tomber. Vous pourriez

endommager le téléviseur ou vous blesser.

Veillez à installer le support TV sur

une surface stable.

Si vous installez le support TV sur une

surface instable, il risque de perdre son

équilibre, de basculer et de tomber. Vous

risquez par conséquent d’endommager le

téléviseur ou de vous blesser.

Ne vous appuyez pas sur le

téléviseur et ne vous suspendez pas

au support TV.

Le support TV risque de basculer ou le

téléviseur risque de tomber, ce qui peut

provoquer des blessures graves, voire la

mort.

Ne couvrez pas les orifices de

ventilation du téléviseur.

Si vous couvrez les orifices de ventilation

(avec du tissu ou tout autre matériau),

l’appareil pourrait surchauffer et provoquer

un incendie.

À propos de la sécurité

Le fabricant de ce produit est Sony Corporation, 1-7-1

Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant

autorisé pour les questions de compatibilité

électromagnétique (EMC) et la sécurité des produits est

Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Allemagne.

ATTENTION

Téléviseur couleur LCD

SU-52HX1

SU-46HX1

XBR-52HX90

s

*

/KDL-52HX90

s

*

XBR-46HX90

s

*

/KDL-46HX90

s

*

AVERTISSEMENT

Le non-respect des consignes suivantes peut

être fatal ou entraîner des blessures graves en

provoquant un incendie ou l’électrocution, ou

encore la chute de l’appareil hors de son

support.

3

(FR)

Veillez à ce que le cordon

d’alimentation CA ou le câble de

raccordement ne soit pas coincé ni

écrasé.

• Veillez à ne pas coincer le cordon d’alimentation CA ou le

câble de raccordement lors de l’installation du téléviseur

sur le support TV. Si vous endommagez le cordon

d’alimentation CA ou le câble de raccordement, un

incendie ou une secousse électrique risque de se produire.

• Veillez à ne pas marcher sur le cordon

d’alimentation CA ou sur le câble de

raccordement lorsque vous déplacez le

support TV. Vous risquez

d’endommager le cordon d’alimentation

CA ou le câble de raccordement, ce qui

risque de provoquer un incendie ou une

secousse électrique.

Veillez à ne pas trébucher sur le

cordon d’alimentation CA ou le câble

de raccordement.

Si vous trébuchez sur le cordon d’alimentation CA ou le

câble de raccordement, vous risquez de faire basculer le

support TV et de vous blesser.

N’installez aucun appareil autre que

ceux spécifiés.

Ce support TV est conçu pour être utilisé avec le produit

spécifié uniquement. Si vous installez un appareil autre que

ceux spécifiés, celui-ci pourrait tomber ou se briser, et vous

risquez de vous blesser. Les illustrations de ce document sont

destinées aux modèles KDL-46HX90

s

, sauf indication

contraire.

Veillez à bien fixer le téléviseur.

Fixez le téléviseur au support TV à l’aide des vis fournies. Si

le téléviseur n’est pas correctement fixé, il risque de tomber

ou le support TV peut basculer, et vous risquez de vous

blesser.

Remarques à propos de l’installation

Installez le support TV sur une surface solide et plane. Le

support ne doit jamais être installé selon un angle ou incliné.

Pour éviter cela, respectez les consignes de sécurité

suivantes.

Si vous installez le support TV sur une surface molle,

notamment sur de la moquette ou sur un tapis, posez au

préalable une planche à l’emplacement correspondant.

– N’installez pas le support TV dans un endroit exposé à

la lumière directe ou à proximité d’une source de

chaleur.

– N’installez pas le support TV dans un endroit exposé à

la chaleur ou à l’humidité, ni à l’extérieur.

Remarque concernant l’utilisation

Nettoyage

Pour maintenir le support TV propre, nettoyez-le de temps en

temps avec un chiffon doux et sec. Pour éliminer les taches

tenaces, utilisez un chiffon légèrement imprégné de savon au

pH neutre. Essuyez ensuite la surface nettoyée avec un

chiffon doux et sec. N’utilisez pas de produits chimiques,

notamment du diluant ou de l’essence, car ils risquent

d’endommager la surface du support TV.

Veillez à ce que le travail

d’installation soit effectué par au

moins deux personnes.

L’installation du téléviseur sur le support TV doit être

effectuée par au moins deux personnes. Si une seule personne

se charge de l’installation, un accident ou des blessures

peuvent être occasionnés.

Ne modifiez pas le support TV.

Il risque de tomber et de vous blesser.

Veillez à monter le support TV

correctement en suivant les

instructions.

Serrez correctement les vis. Si le téléviseur n’est pas

correctement fixé, il risque de tomber et vous risquez de vous

blesser.

Prenez garde de ne pas vous blesser

les mains ou les doigts pendant le

montage.

• Ne déplacez pas le support TV en le saisissant par le pied.

• Veillez à ne pas vous blesser les mains ou les doigts lors de

l’installation du téléviseur.

ATTENTION

Le non-respect des consignes suivantes peut

entraîner des blessures ou des dommages

matériels.

FR

Fra

n

çai

s

4

(FR)

Avant le montage

• Assurez-vous de disposer d’un tournevis Phillips correspondant

aux vis fournies avant de procéder au montage.

• Si vous utilisez un tournevis électrique, réglez son couple sur

1,5 N·m {15 kgf·cm} environ.

Tenez fermement le support TV et manipulez-le avec soin.

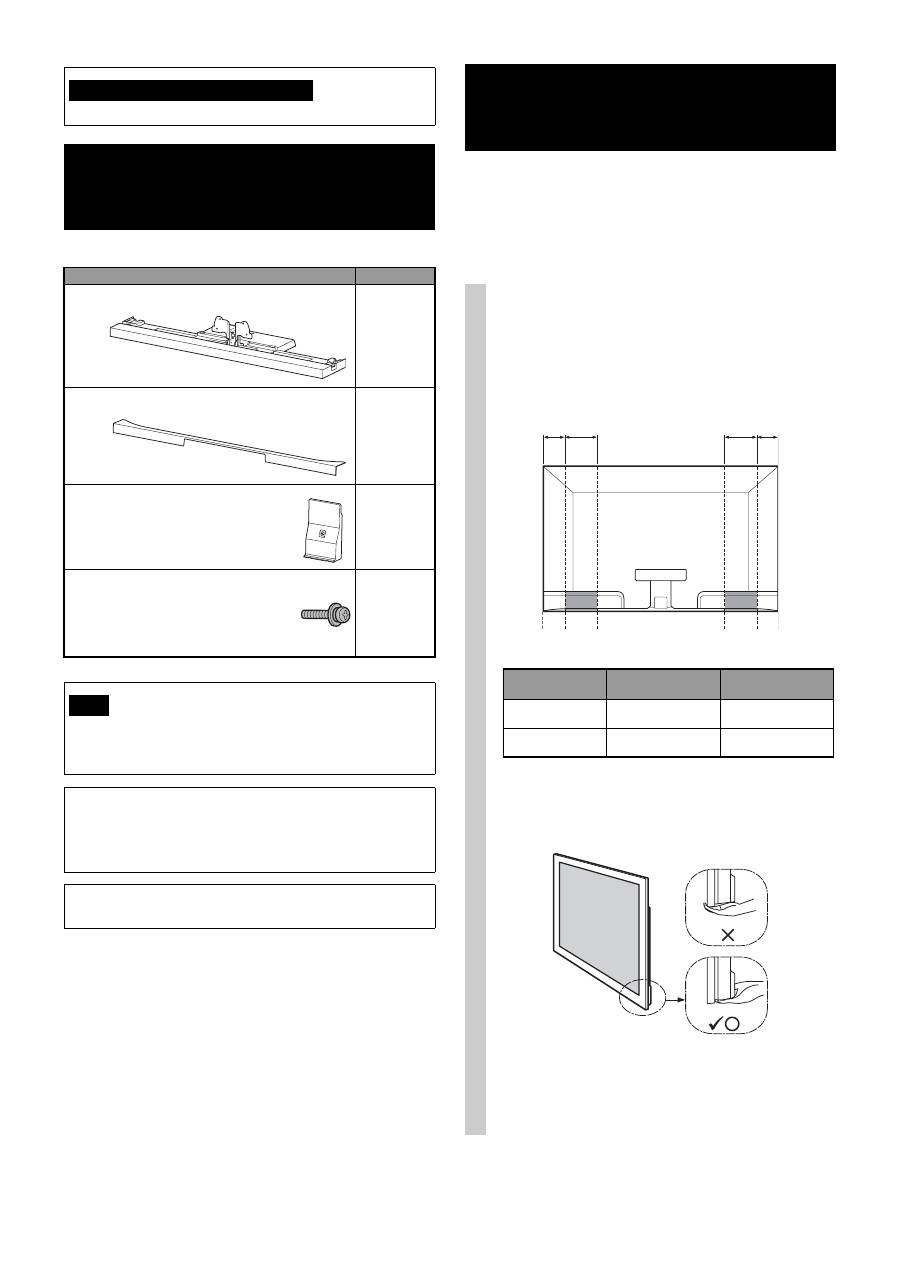

Étape 1 :

Vérification des pièces

Nom

Quantité

Support

1

Panneau arrière

1

Cache du montant

1

Vis de fixation du montant TV

(PSW5 × 16) de couleur noire (× 4)

Vis du cache du montant

(PSW5 × 16) de couleur noire (× 1)

5

Si vous coincez le cordon d’alimentation sous ou entre des pièces

de l’équipement, un court-circuit ou une secousse électrique risque

de se produire. Si vous trébuchez sur le cordon d’alimentation CA

ou le câble de raccordement, vous risquez de faire basculer le

support TV et de vous blesser.

Choisissez l’emplacement d’installation et posez

le support TV sur le sol avant d’installer le

téléviseur.

Étant donné que le téléviseur est lourd, il est recommandé de

choisir tout d’abord l’emplacement d’installation, puis de monter

le support TV à l’emplacement choisi.

Reportez-vous au mode d’emploi fourni avec votre téléviseur pour

toute information sur la manière de détacher le support de table du

téléviseur.

Remarque concernant le retrait du support TV

de son emballage

AVERTISSEMENT

Étape 2 :

Installation du téléviseur

1

Tenez le téléviseur au point

spécifié lorsque vous le déplacez.

1

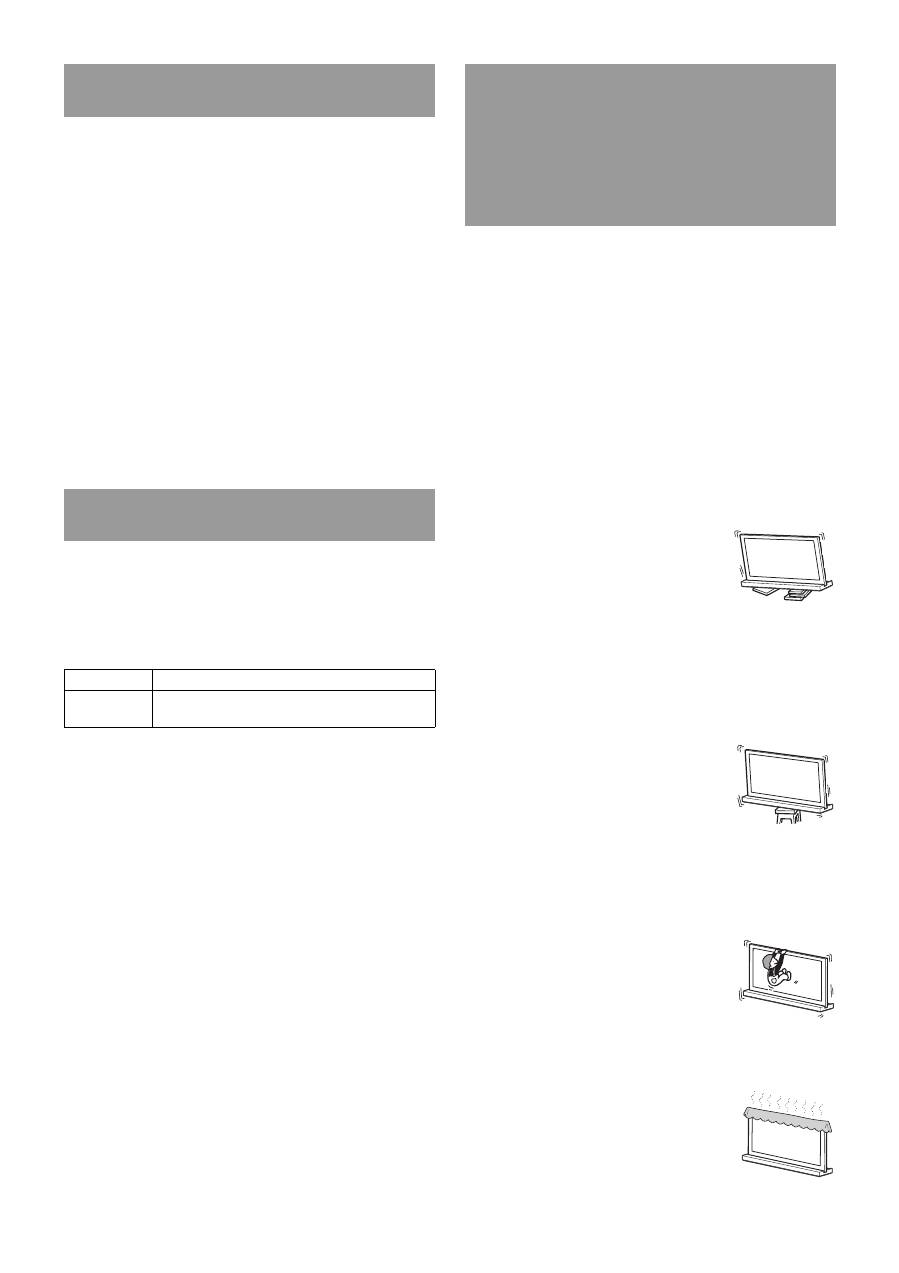

Reportez-vous au tableau et aux longueurs

A

 et

B

mesurées depuis le bord supérieur du téléviseur,

comme indiqué dans l’illustration ci-dessous. Tenez

le téléviseur au point spécifié de la longueur

mesurée

B

 (

x

).

~

• Tenez le téléviseur au point spécifié pour ne pas vous

blesser les doigts.

2

Assurez-vous de tenir le téléviseur comme indiqué :

~

• Lorsque vous déplacez le téléviseur en le tenant par les

mains, procédez comme illustré ci-dessus. N’exercez

aucune pression sur le panneau LCD ni sur le cadre du

téléviseur.

B A

B

A

Format TV

Longueur

A

Longueur

B

52"

170 (6 3/4)

170 (6 3/4)

46"

170 (6 3/4)

170 (6 3/4)

Unité : mm (pouces)

5

(FR)

2

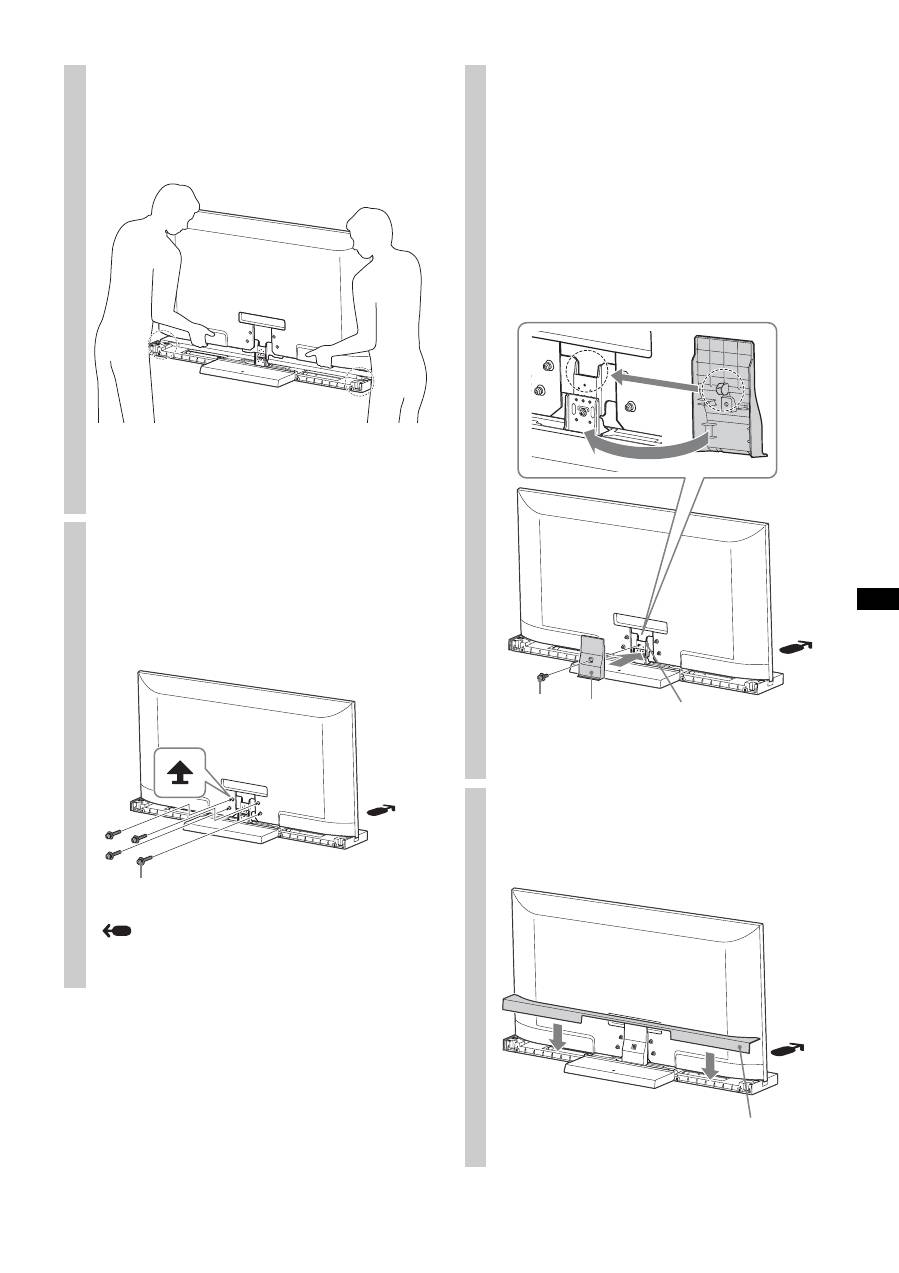

Installez le téléviseur sur le

support TV.

Pour cela, placez-le dans la rainure du support TV.

~

• Veillez à ne pas vous pincer les doigts lors de l’installation

du téléviseur.

3

Fixez le téléviseur et le support

TV à l’aide des quatre vis de

fixation du montant TV

(PSW5 × 16) de couleur noire

(fournies).

 Le sens de la flèche indique l’avant du support

TV.

Vis de fixation du montant TV

(PSW5 × 16) de couleur noire

4

Fixez le couvercle du pied au

pied.

Alignez le couvercle du pied sur le pied et abaissez-le

de la manière illustrée ci-dessous. Fixez le couvercle

du pied et le pied à l’aide de la vis noire (PSW5 × 16)

pour couvercle du pied (fournie).

Si vous souhaitez régler l’angle de vision du téléviseur,

faites-le avant de fixer le couvercle du pied. Reportez-

vous à l’Étape 2 de la section « Réglage de l’angle de

vision du téléviseur », page 7.

5

Fixez le panneau arrière au

support TV.

Vis du cache

du montant

(PSW5 × 16)

de couleur

noire

Cache du

montant

Pied

Panneau arrière

6

(FR)

La conception et les spécifications sont sujettes à

modification sans préavis.

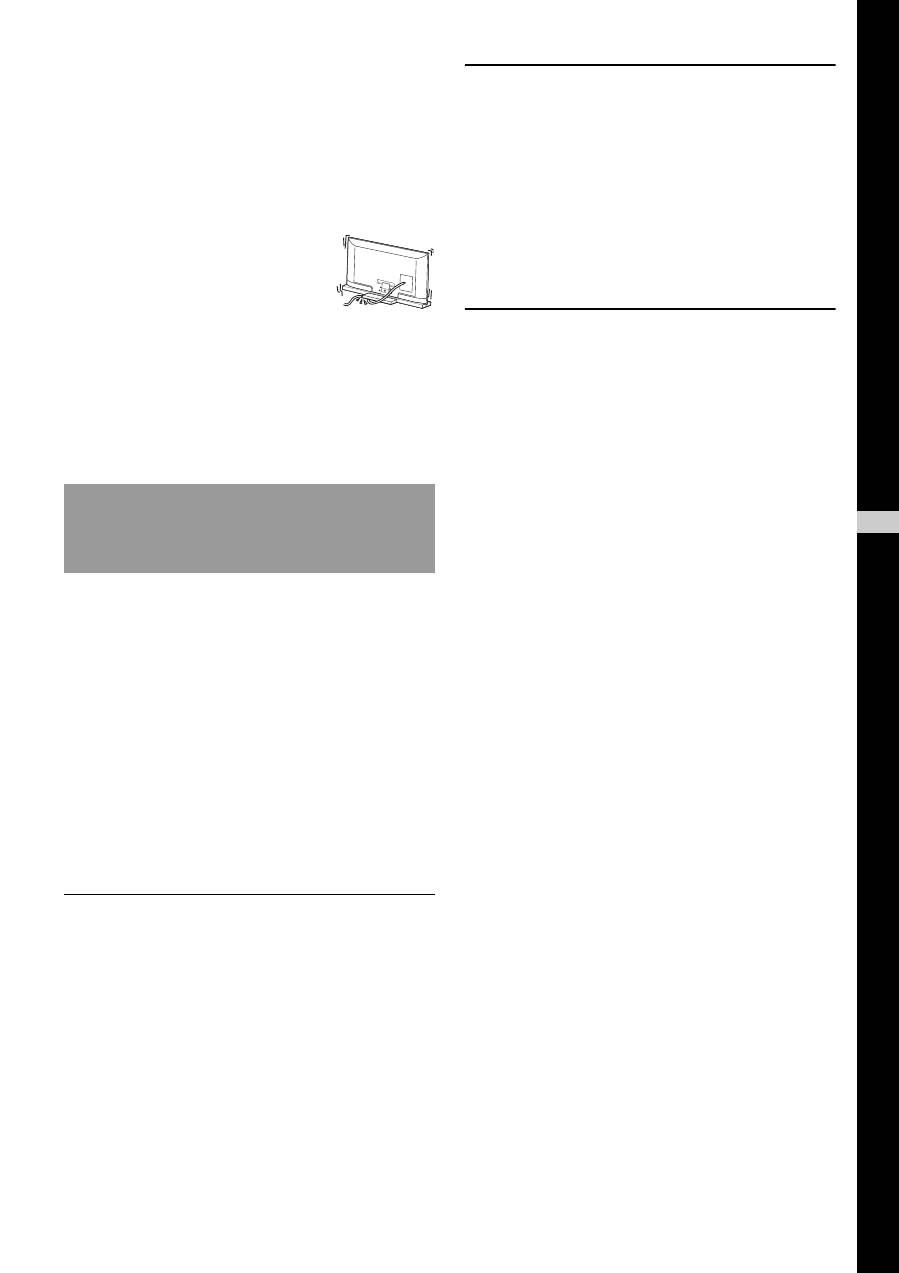

Étape 3 :

Mesures de sécurité

pour éviter le

basculement

AVERTISSEMENT

Veillez à prendre les mesures nécessaires afin d’éviter

que le support TV ne bascule, ce qui pourrait provoquer

des blessures et des dégâts.

L’orifice situé sur le support TV vous permet de fixer

ce dernier afin d’éviter qu’il ne bascule, comme

indiqué dans l’illustration ci-dessous.

Pour plus de détails sur la procédure, consultez le mode

d’emploi fourni avec le téléviseur.

Spécifications

SU-52HX1

SU-46HX1

Dimensions :

mm (pouces)

A

410

(16 1/4)

410

(16 1/4)

B

125

(5)

140

(5 5/8)

C

225

(8 7/8)

190

(7 1/2)

D

1 263

(49 3/4)

1 124

(44 3/8)

E

0°

812,8

(32)

732,8

(28 7/8)

6°

808,8

(31 7/8)

729,2

(28 3/4)

F

45

(1 13/16)

45

(1 13/16)

G

350

(13 7/8)

330

(13)

Poids du support :

9,6 kg

(21,2 lb)

8,8 kg

(19,4 lb)

7

(FR)

Ce téléviseur peut être ajusté selon les angles illustrés ci-

dessous.

(D’origine, l’inclinaison est de 6 degrés.)

Réglage de l’angle de

vision du téléviseur

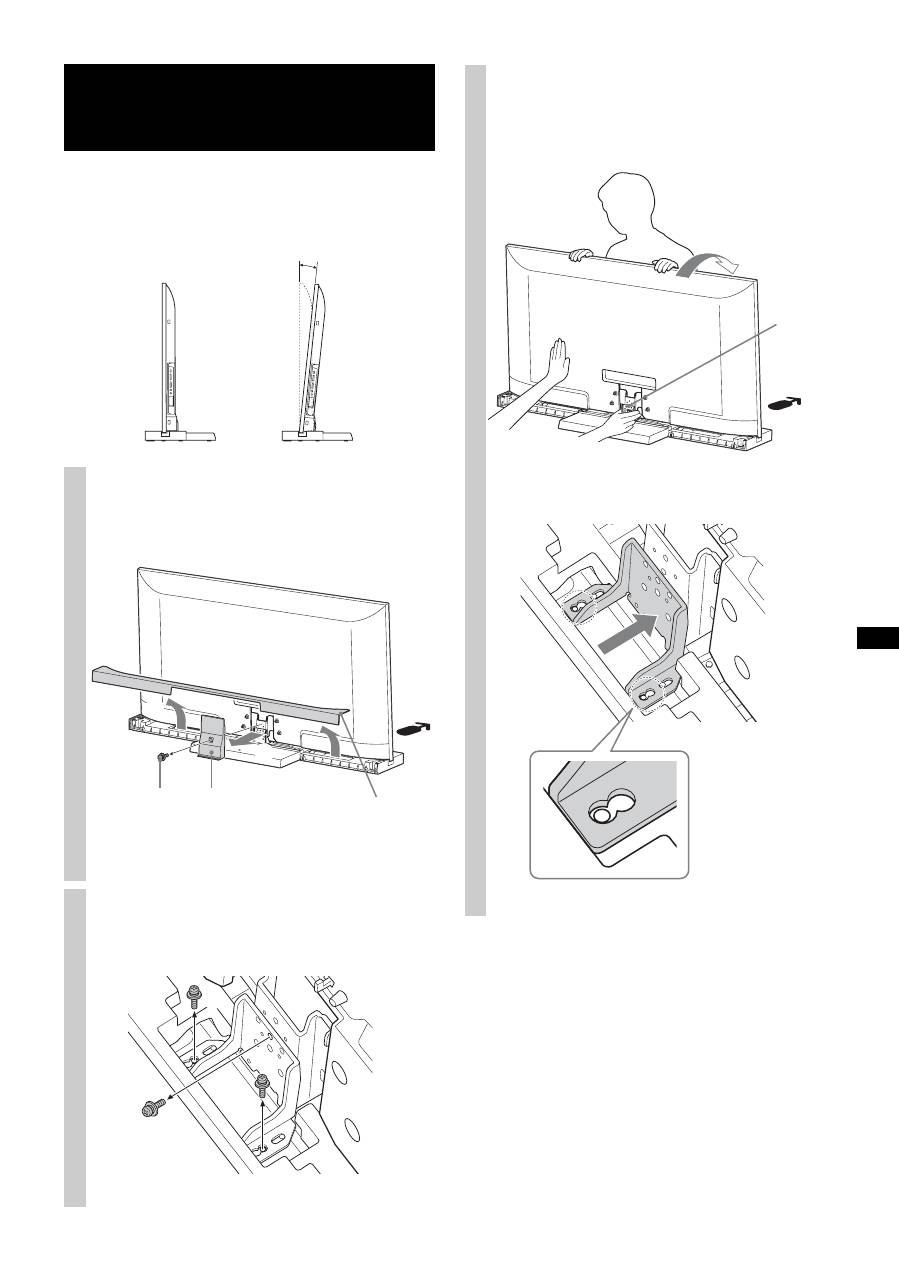

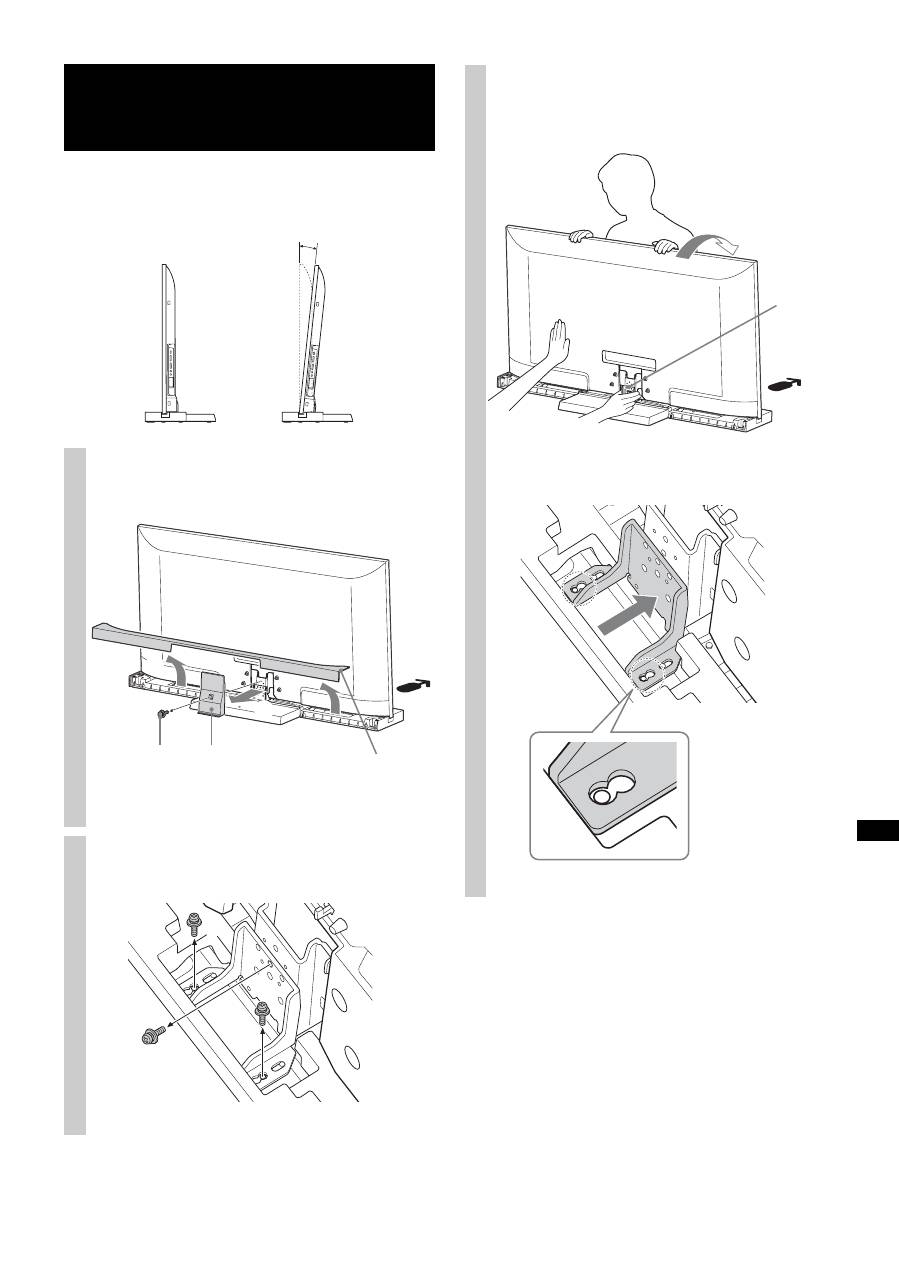

1

Détachez le couvercle arrière et

le couvercle du pied.

2

Retirez les vis.

Retirez les trois vis du pied.

0°

6°

2

1

Vis du cache

du montant

(PSW5 × 16)

de couleur

noire

Cache du

montant

Panneau

arrière

1

2

3

Réglez l’angle.

1

En inclinant le téléviseur vers l’avant, réglez la

pièce de réglage sur l’angle requis.

• Déplacez la pièce de réglage vers l’arrière lorsque

vous passez de 6 degrés à 0 degré.

Pièce de

réglage

(Suite)

8

(FR)

• Déplacez la pièce de réglage vers l’avant lorsque

vous passez de 0 degré à 6 degrés.

2

Repositionnez le téléviseur.

~

• Lorsque vous repositionnez le téléviseur, soutenez

l’élément mobile avec la main. (Dans le cas d’un réglage

de 0 degré uniquement.)

4

Fixez les vis.

Fixez d’abord la pièce de réglage et le pied à l’aide de

la vis (

1

), puis les deux vis (

2

) (en utilisant les trois

vis retirées à l’étape 2).

2

1

6°

0°

2

(ES)

Muchas gracias por la adquisición de este

producto.

Los productos de Sony están diseñados pensando

en la seguridad. El uso incorrecto del producto

puede provocar lesiones graves a raíz de un

incendio o una descarga eléctrica, o si el producto

vuelca o se cae. Para evitar tales accidentes,

asegúrese de observar las precauciones de

seguridad.

Este manual de instrucciones muestra la manera correcta de

manipular el producto, así como precauciones importantes

necesarias para evitar accidentes. Lea detenidamente este

manual y utilice el producto correctamente. Conserve este

manual para poder consultarlo en el futuro.

Productos especificados

Este soporte está diseñado para su uso con los siguientes

productos de Sony especificados. No instale el soporte en

ningún otro producto.

 (A partir de marzo de 2010)

* En los nombres reales de los modelos, la “

s

” indica números

y/o caracteres específicos de cada modelo.

Ubicación de la etiqueta de identificación

La etiqueta del n.º de modelo está ubicada en la parte

posterior del soporte para TV.

Tome las debidas precauciones para

evitar que el soporte para TV se

vuelque.

De lo contrario, el televisor podría volcarse y provocar daños.

Fije el soporte para TV y el estante, etc., para evitar que se

vuelque.

Asegúrese de instalar el soporte

para TV en una superficie plana y

sólida.

No instale el soporte para TV de modo que

se incline en una dirección. Si lo hace, el

soporte para TV podría volcarse o el

televisor podría caer. Esto podría provocar

lesiones o daños.

Asegúrese de instalar el soporte

para TV en una superficie estable.

Si instala el soporte para TV en una

superficie inestable, podría perder el

equilibrio y volcar o caer. Esto podría

provocar lesiones o daños materiales.

No se apoye en el televisor ni se

cuelgue de él cuando esté instalado

en el soporte para TV.

El soporte para TV podría volcarse o el

televisor podría caerse y provocar

importantes daños e incluso la muerte.

No obstruya el orificio de ventilación

del televisor.

Si cubre los orificios de ventilación (con un

paño, etc.), el televisor podría

sobrecalentarse y provocar un incendio.

Sobre la seguridad

El fabricante de este producto es Sony Corporation, 1-7-1

Konan Minato-ku Tokyo, 108-0075 Japón. El representante

autorizado para EMC y seguridad en el producto es Sony

Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Alemania.

PRECAUCIÓN

Televisor LCD en color

SU-52HX1

SU-46HX1

KDL-52HX90

s

*

KDL-46HX90

s

*

ADVERTENCIA

Si no se siguen las medidas de seguridad

siguientes, pueden producirse lesiones graves a

raíz de un incendio o una descarga eléctrica, o

si el producto vuelca o se cae.

3

(ES)

Evite que el cable de alimentación de

CA o el cable de conexión queden

aplastados.

• Evite que el cable de alimentación de CA o el cable de

conexión queden aplastados al instalar el televisor en el

soporte para TV. Si el cable de alimentación de CA o el

cable de conexión sufren daños, podría provocar un

incendio o generar una descarga eléctrica.

• No pise el cable de alimentación de CA

o el cable de conexión cuando

transporte el soporte para TV. Dichos

cables podrían dañarse y esto podría

provocar un incendio o generar una

descarga eléctrica.

Tenga cuidado de no tropezar con el

cable de alimentación de CA o el

cable de conexión.

Si se tropieza con alguno de estos cables, el soporte para TV

podría volcarse y provocar daños.

No instale equipos que no sean el

producto especificado.

Este soporte para TV se ha diseñado para utilizarse

únicamente con el producto especificado. Si instala equipos

que no sean los especificados, podrían caerse o romperse y

provocar lesiones. Las ilustraciones incluidas en este manual

representan el modelo KDL-46HX90

s

, a no ser que se

indique lo contrario.

Asegúrese de fijar bien el televisor.

Fije el televisor al soporte para TV con ayuda de los tornillos

suministrados. Si no instala el televisor adecuadamente,

podría caerse, o el soporte para TV podría volcarse y

provocar lesiones.

Notas sobre la instalación

Instale el soporte para TV en una superficie plana y sólida.

No lo instale en ángulo ni inclinado. Para ello, respete las

precauciones siguientes.

Si instala el soporte para TV en una superficie blanda, como

un tapete o una alfombra, cubra primero dicha zona con un

panel.

– No instale el soporte para TV en un sitio expuesto a la

luz directa del sol ni cerca de un calentador.

– No instale el soporte para TV en un sitio caluroso o

húmedo, ni al aire libre.

Notas sobre el uso

Limpieza

Para mantener el soporte para TV limpio, utilice un paño

suave y seco. Las manchas difíciles se pueden quitar con un

paño ligeramente humedecido con jabón neutro. Asegúrese

de secar la zona a continuación con un paño suave y seco. No

utilice productos químicos, como disolventes o bencina, ya

que pueden dañar el acabado del soporte para TV.

Asegúrese de que al menos dos o

más personas realizan el trabajo de

instalación.

Asegúrese de que al menos dos o más personas instalan el

televisor en el soporte para TV. Si una persona realiza sola la

instalación, puede sufrir accidentes o lesiones.

No modifique el soporte para TV.

Podría caerse y provocar heridas.

Asegúrese de seguir las

instrucciones para instalar

firmemente el soporte para TV.

Apriete bien los tornillos. Si el televisor no se instala

firmemente, podría caerse y provocar caños.

Tenga cuidado de no lastimarse las

manos o los dedos durante el

montaje.

• No mueva el soporte para TV sujetándolo del

embellecedor vertical.

• Tenga cuidado de no hacerse daño en los dedos ni en las

manos al instalar el televisor.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones

siguientes, podrían producirse daños

personales o materiales.

ES

Español

4

(ES)

Antes del montaje

• Antes de comenzar el montaje, asegúrese de contar con un

destornillador de estrella adecuado para fijar los tornillos.

• Si utiliza un destornillador eléctrico, ajuste el par

aproximadamente a 1,5 N·m {15 kgf·cm}.

Asegúrese de sujetar bien el soporte para TV y de manipularlo con

cuidado.

Paso 1:

Comprobación de las piezas

Nombre

Cantidad

Soporte

1

Tapa posterior

1

Embellecedor vertical

1

Tornillo de fijación del embellecedor vertical

del televisor

(PSW5 × 16) negro (× 4)

Tornillo del embellecedor vertical

(PSW5 × 16) negro (× 1)

5

Si el cable de alimentación de CA queda atrapado debajo de un

componente o entre varios componentes del equipo, podría producirse

un cortocircuito o una descarga eléctrica. Si se tropieza con alguno de

estos cables, el soporte para TV podría volcarse y provocar daños.

Elija la ubicación de instalación y coloque el soporte

para TV en el suelo antes de instalar el televisor.

Dado que el televisor es pesado, se recomienda que elija la

ubicación de instalación de antemano y que coloque el soporte

para TV en el suelo.

Consulte el manual de instrucciones suministrado con el televisor

para saber cómo quitar el soporte de sobremesa del televisor.

Nota sobre la extracción del soporte para TV de

la caja

ADVERTENCIA

Paso 2:

Instalación del televisor

1

Sujete el televisor por donde se

indica cuando lo transporte.

1

Consulte la siguiente tabla y mida las longitudes

A

y

B

 desde el borde superior del televisor, tal como

se indica en la ilustración. Sujete el televisor por

donde indica la longitud medida

B

 (

x

).

~

• Sujete el televisor donde se indica para no hacerse daño en

los dedos.

2

Asegúrese de sujetar el televisor tal y como se

indica:

~

• Si transporta el televisor con las manos, sujételo tal y como

se indica. No presione la pantalla LCD ni el bastidor que

rodea la pantalla.

B A

B

A

Tamaño del

televisor

Longitud

A

Longitud

B

52"

170 (6 3/4)

170 (6 3/4)

46"

170 (6 3/4)

170 (6 3/4)

Unidad: mm (pulgadas)

5

(ES)

2

Instale el televisor en el soporte

para TV.

El televisor se instala colocándolo en la ranura del

soporte para TV.

~

• Tenga cuidado de no pillarse los dedos al instalar el

televisor.

3

Fije el televisor y el soporte para

TV con ayuda de los cuatro

tornillos de fijación del

embellecedor vertical del

televisor (PSW5 × 16) negro

(suministrado).

 La dirección de la flecha indica la parte frontal

del soporte para TV.

Tornillo de fijación del embellecedor

vertical del televisor

(PSW5 × 16) negro

4

Coloque el embellecedor vertical

en su alojamiento.

Alinee el embellecedor vertical con el alojamiento para

el embellecedor y deslícelo hacia abajo tal como se

indica en la siguiente ilustración. Fije el embellecedor

vertical y el alojamiento para el embellecedor con

ayuda del tornillo del embellecedor vertical (PSW5 ×

16) negro (suministrado).

Si desea ajustar el ángulo de visión del televisor, hágalo

antes de colocar el embellecedor vertical. Consulte el

paso 2 de “Ajuste del ángulo de visión del televisor” en

la página 7.

5

Fije la tapa posterior al soporte

para TV.

Tornillo del

embellecedor

vertical

(PSW5 × 16)

negro

Embellecedor

vertical

Alojamiento para el

embellecedor

vertical

Tapa posterior

6

(ES)

Diseño y especificaciones sujetos a cambios sin previo aviso.

Paso 3:

Medidas de seguridad

para evitar que el

televisor se vuelque

ADVERTENCIA

Tome las debidas precauciones para evitar que el soporte

para TV se vuelque y provoque posibles lesiones y daños

materiales.

Hay un orificio para tomar medidas y evitar que el

soporte para TV se vuelque, tal como puede verse en la

siguiente ilustración.

Para obtener más información sobre el procedimiento,

consulte el manual de instrucciones suministrado con

el televisor.

Especificaciones

SU-52HX1

SU-46HX1

Dimensiones:

mm

(pulgadas)

A

410

(16 1/4)

410

(16 1/4)

B

125

(5)

140

(5 5/8)

C

225

(8 7/8)

190

(7 1/2)

D

1.263

(49 3/4)

1.124

(44 3/8)

E

0°

812,8

(32)

732,8

(28 7/8)

6°

808,8

(31 7/8)

729,2

(28 3/4)

F

45

(1 13/16)

45

(1 13/16)

G

350

(13 7/8)

330

(13)

Peso del soporte:

9,6 kg

(21,2 lb)

8,8 kg

(19,4 lb)

7

(ES)

Este televisor se puede ajustar en los ángulos de visión que se

muestran a continuación.

(El ajuste de fábrica es 6 grados).

Ajuste del ángulo de

visión del televisor

1

Separe la tapa posterior y el

embellecedor vertical.

2

Quite los tornillos.

Quite los tres tornillos del alojamiento del

embellecedor vertical.

0°

6°

2

1

Tornillo del

embellecedor

vertical

(PSW5 × 16)

negro

Embellecedor

vertical

Tapa posterior

1

2

3

Ajuste el ángulo.

1

Incline el televisor hacia delante y fije el ajustador

en el ángulo que desee.

• Mueva el ajustador hacia atrás para ajustarlo de

6 grados  a  0 grados.

Ajustador

(Continuación)

8

(ES)

• Mueva el ajustador hacia delante para ajustarlo de

0 grados  a  6 grados.

2

Coloque de nuevo el televisor en su sitio.

~

• Cuando coloque de nuevo el televisor en su sitio, sujete el

ajustador con una mano (solamente en caso de ajustarlo a

0 grados).

4

Apriete bien los tornillos.

En primer lugar, fije el ajustador y el alojamiento para

el embellecedor vertical con el tornillo (

1

) y, después,

fije los dos tornillos (

2

) (utilice los tres tornillos que

quitó en el paso 2).

2

1

6°

0°

2

(DE)

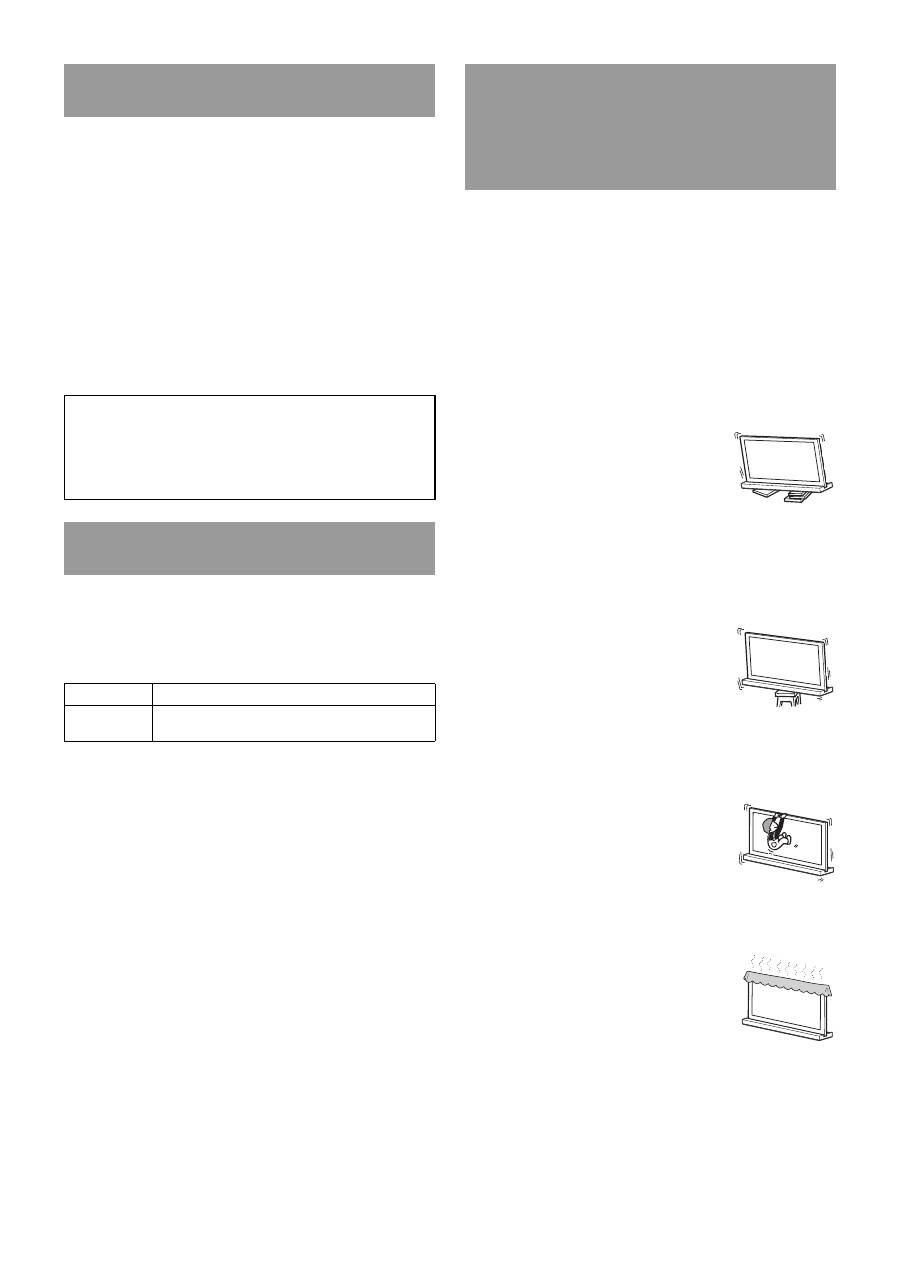

Danke, dass Sie sich für dieses Produkt

entschieden haben.

Bei der Entwicklung von Sony-Produkten wird

besonderer Wert auf den Faktor Sicherheit gelegt.

Bei unsachgemäßer Verwendung kann es durch

Feuer, einen elektrischen Schlag, das Umkippen

oder das Herunterfallen des Produkts allerdings zu

schweren Verletzungen kommen. Beachten Sie

bitte unbedingt die Sicherheitsmaßnahmen, um

solche Unfälle zu vermeiden.

Diese Gebrauchsanweisung erläutert die richtige

Handhabung des Produkts und enthält wichtige

Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie

diese Anweisungen sorgfältig durch und verwenden Sie das

Produkt sachgemäß. Bewahren Sie diese

Gebrauchsanweisung zum späteren Nachschlagen sorgfältig

auf.

Spezifizierte Produkte

Dieser Fernsehständer ist für die Verwendung mit den unten

angegebenen Sony-Produkten konzipiert. Installieren Sie

ausschließlich die angegebenen Produkte.

(Stand: März 2010)

* Bei den aktuellen Modellnamen gibt das „

s

“ für jedes Modell

spezifische Zahlen und/oder Zeichen an.

Position des Modellaufklebers

Der Aufkleber für Modellnr. befindet sich auf der Rückseite

des Fernsehständers.

Ergreifen Sie unbedingt geeignete

Maßnahmen, um ein Umkippen des

Fernsehständers zu verhindern.

Andernfalls kann das Fernsehgerät umkippen und

Verletzungen verursachen.

Verankern Sie den Fernsehständer an einer Wand usw., damit

er nicht umkippen kann.

Stellen Sie den Fernsehständer

unbedingt auf einer stabilen und

ebenen Bodenfläche auf.

Achten Sie beim Aufstellen des

Fernsehständers darauf, dass dieser nicht

geneigt steht. Andernfalls kann der

Fernsehständer umkippen oder das

Fernsehgerät kann herunterfallen. Dabei

besteht die Gefahr von Verletzungen oder Sachschäden.

Stellen Sie den Fernsehständer

unbedingt auf einer stabilen Fläche

auf.

Wenn Sie den Fernsehständer auf einer

instabilen Fläche aufstellen, kann er

umkippen oder herunterfallen. Dabei

besteht die Gefahr von Verletzungen oder

Sachschäden.

Lehnen und hängen Sie sich nicht an

das am Fernsehständer montierte

Fernsehgerät.

Andernfalls kann der Fernsehständer

umkippen oder das Fernsehgerät kann

herunterfallen. Dabei besteht die Gefahr

schwerer oder gar tödlicher Verletzungen.

Blockieren Sie nicht die

Lüftungsöffnung am Fernsehgerät.

Wenn Sie die Lüftungsöffnungen abdecken

(zum Beispiel mit einem Tuch), kann es im

Inneren des Geräts zu einem Wärmestau

kommen, der ein Feuer auslösen kann.

Sicherheit

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1

Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter

für EMV und Produktsicherheit ist Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,

Deutschland.

VORSICHT

LCD-Farbfernsehgerät

SU-52HX1

SU-46HX1

KDL-52HX90

s

*

KDL-46HX90

s

*

ACHTUNG

Bitte beachten Sie unbedingt die folgenden

Sicherheitsmaßnahmen! Andernfalls kann es

durch Feuer, einen elektrischen Schlag oder das

Umkippen des Produkts zu schweren oder gar

tödlichen Verletzungen kommen.

3

(DE)

Achten Sie darauf, das Netzkabel

und das Verbindungskabel nicht

einzuklemmen.

• Achten Sie darauf, das Netzkabel und das

Verbindungskabel bei der Installation des Fernsehgeräts

auf dem Fernsehständer nicht einzuklemmen. Wenn das

Netzkabel oder die Verbindungskabel beschädigt werden,

besteht Feuergefahr oder die Gefahr eines elektrischen

Schlags.

• Treten Sie nicht auf das Netzkabel oder

das Verbindungskabel, wenn Sie den

Fernsehständer tragen. Das Netzkabel

oder das Verbindungskabel könnten

beschädigt werden. In diesem Fall

besteht Feuergefahr oder die Gefahr eines elektrischen

Schlags.

Stolpern Sie nicht über das

Netzkabel oder das

Verbindungskabel.

Wenn Sie über das Netzkabel oder das Verbindungskabel

stolpern, kann das Fernsehgerät umkippen und Verletzungen

verursachen.

Montieren Sie auf dem

Fernsehständer ausschließlich die

angegebenen Geräte.

Dieser Fernsehständer ist ausschließlich für die angegebenen

Geräte konzipiert. Wenn Sie andere als die angegebenen

Geräte darauf montieren, kann der Fernsehständer umkippen

oder bersten, und es besteht Verletzungsgefahr. Die

Abbildungen in dieser Gebrauchsanweisung zeigen, sofern

nicht anders angegeben, den KDL-46HX90

s

.

Befestigen Sie das Fernsehgerät

unbedingt sicher am

Fernsehständer.

Befestigen Sie das Fernsehgerät mit den mitgelieferten

Schrauben am Fernsehständer. Wenn das Fernsehgerät nicht

sicher montiert wird, kann es herunterfallen, oder der

Fernsehständer kann umkippen und Verletzungen

verursachen.

Hinweise zur Installation

Stellen Sie den Fernsehständer unbedingt auf einer stabilen

und ebenen Bodenfläche auf. Stellen Sie den Fernsehständer

nicht schräg oder geneigt auf. Befolgen Sie die folgenden

Sicherheitsmaßnahmen, um dies zu vermeiden:

Wenn Sie den Fernsehständer auf einer weichen Oberfläche

wie z. B. einer Matte oder einem Teppich aufstellen, legen

Sie eine feste Platte unter den Fernsehständer.

– Stellen Sie den Fernsehständer nicht in der Nähe von

Heizungen oder an Orten auf, an denen er direktem

Sonnenlicht ausgesetzt ist.

– Stellen Sie den Fernsehständer nicht an einem sehr

warmen oder feuchten Ort oder im Freien auf.

Hinweis zur Verwendung

Reinigung

Um den Fernsehständer sauber zu halten, wischen Sie ihn

gelegentlich mit einem trockenen weichen Tuch ab.

Hartnäckige Verschmutzungen können Sie mit einem Tuch

entfernen, das Sie leicht mit einer milden Seifenlauge

angefeuchtet haben. Wischen Sie den Bereich anschließend

unbedingt mit einem weichen, trockenen Tuch ab. Verwenden

Sie keine Chemikalien wie Verdünner oder Benzin. Diese

könnten die Oberfläche des Fernsehständers angreifen.

Die Installationsarbeiten müssen

unbedingt von mindestens zwei

Personen ausgeführt werden.

Zur Installation des Fernsehgeräts auf dem Fernsehständer

sind mindestens zwei Personen erforderlich. Wenn Sie

versuchen, das Fernsehgerät allein am Fernsehständer zu

montieren, besteht Unfallgefahr und Sie können sich

verletzen.

Modifizieren Sie den Fernsehständer

nicht.

Er könnte umkippen und Verletzungen verursachen.

Gehen Sie beim Installieren des

Fernsehgeräts unbedingt genau

nach den Anweisungen vor.

Ziehen Sie die Schrauben fest an. Wenn das Fernsehgerät

nicht sicher montiert wird, kann es herunterfallen und

Verletzungen verursachen.

Achten Sie darauf, sich beim

Zusammenbauen nicht die Hände

oder Finger zu verletzen.

• Halten Sie den Fernsehständer zum Umstellen nicht am

Ansatzstück fest.

• Gehen Sie bei der Installation des Fernsehgeräts vorsichtig

vor, damit Sie sich nicht die Finger oder Hände

einklemmen.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen

nicht beachten, besteht die Gefahr von

Verletzungen oder Sachschäden.

DE

De

uts

c

h

4

(DE)

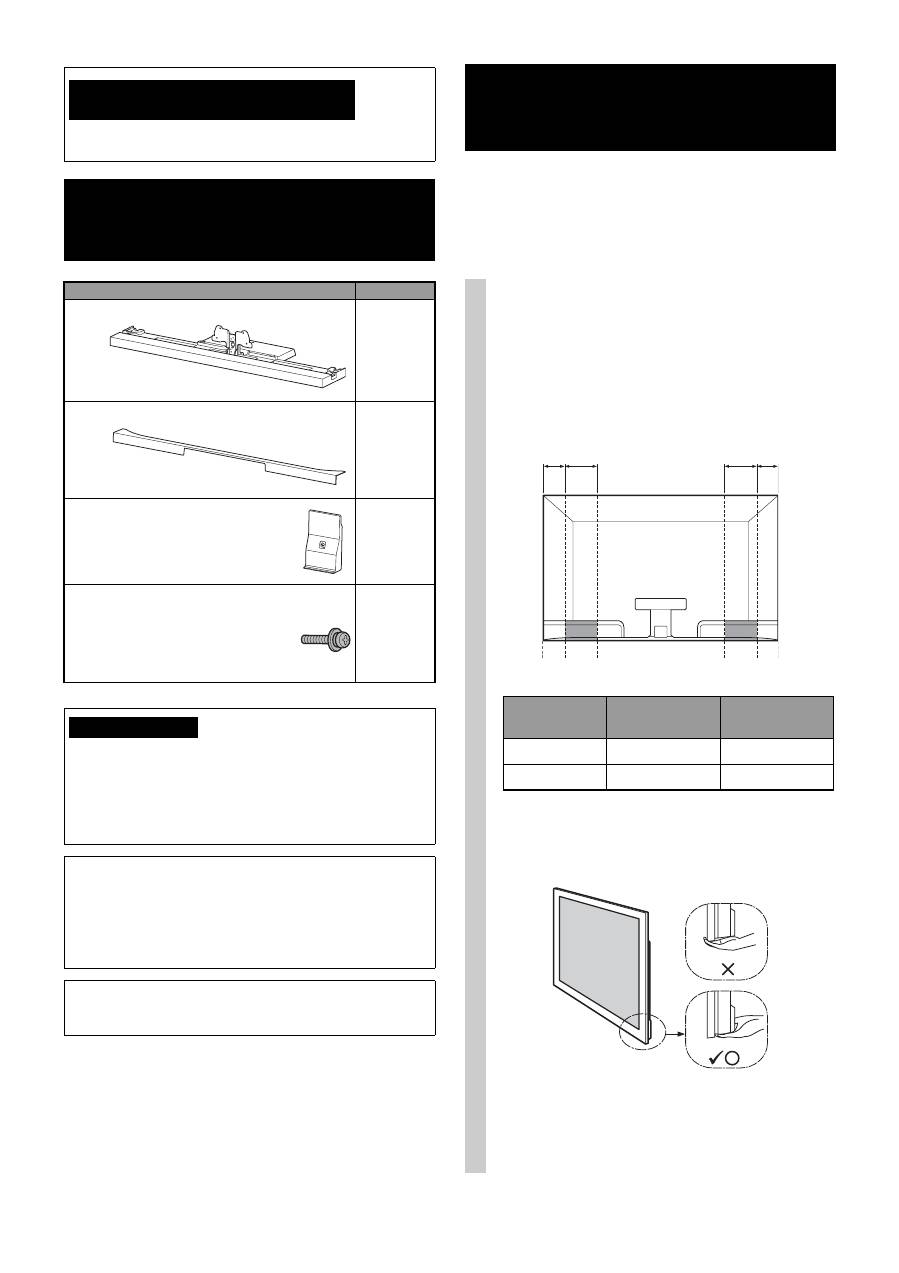

Vor der Montage

• Legen Sie vor dem Zusammenbau einen

Kreuzschlitzschraubendreher bereit, der in die Schrauben passt.

• Wenn Sie einen elektrischen Schraubendreher verwenden, stellen

Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

Heben Sie den Fernsehständer vorsichtig an und handhaben Sie

ihn umsichtig.

Schritt 1:

Überprüfen der

mitgelieferten Teile

Bezeichnung

Menge

Ständer

1

Hintere Abdeckung

1

Ansatzabdeckung

1

Schraube für Fernsehgerät-Ansatz

(PSW5 × 16) schwarz (× 4)

Schraube für Ansatzabdeckung

(PSW5 × 16) schwarz (× 1)

5

Wenn das Netzkabel unter oder zwischen irgendwelchen Teilen

eingeklemmt wird, kann es zu einem Kurzschluss kommen oder es

besteht die Gefahr eines elektrischen Schlags. Wenn Sie über das

Netzkabel oder das Verbindungskabel stolpern, kann das

Fernsehgerät umkippen und Verletzungen verursachen.

Legen Sie vor der Montage des Fernsehgeräts den

Aufstellort fest und legen Sie den Fernsehständer

auf den Boden.

Da das Fernsehgerät schwer ist, sollten Sie zunächst den

Aufstellort festlegen und den Fernsehständer dann an dieser Stelle

zusammenbauen.

In der Bedienungsanleitung Ihres Fernsehgeräts finden Sie

Angaben, wie Sie den Tischständer vom Fernsehgerät entfernen.

Hinweis zur Entnahme des Fernsehständers aus

dem Karton

ACHTUNG

Schritt 2:

Montieren des

Fernsehgeräts

1

Heben Sie das Fernsehgerät am

angegebenen Punkt an, wenn Sie

es bewegen.

1

Ziehen Sie die Tabelle zu Rate und messen Sie die

Abstände

A

 und

B

 an der oberen Kante des

Fernsehgeräts (siehe Abbildung unten). Heben Sie das

Fernsehgerät am angegebenen Punkt (Abstand

B

(

x

)) an.

~

• Heben Sie das Gerät am angegebenen Punkt an, um eine

Verletzung Ihrer Finger zu vermeiden.

2

Heben Sie das Fernsehgerät wie in der Abbildung

gezeigt an:

~

• Heben Sie das Fernsehgerät zum Transport per Hand wie

oben gezeigt an. Setzen Sie den LCD-Bildschirm und den

Rahmen um den Bildschirm keinen Beanspruchungen aus.

B A

B

A

Größe des

Fernsehgeräts

Abstand

A

Abstand

B

52"

170

170

46"

170

170

Einheit: mm

5

(DE)

2

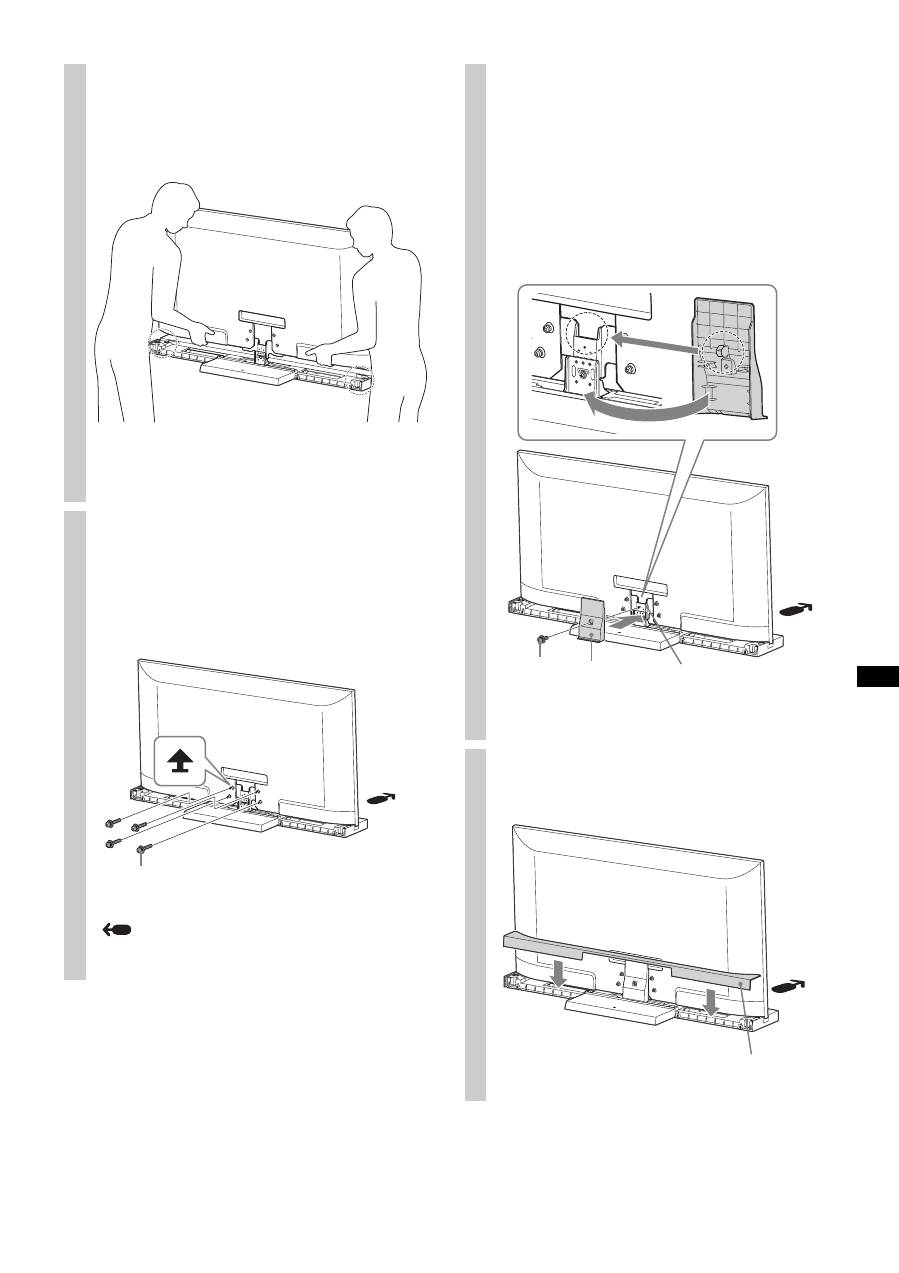

Installieren Sie das Fernsehgerät

am Fernsehständer.

Das Fernsehgerät wird durch Einsetzen in die

Vertiefung des Fernsehständers installiert.

~

• Gehen Sie bei der Installation des Fernsehgeräts vorsichtig

vor, damit Sie sich nicht die Finger einklemmen.

3

Befestigen Sie das Fernsehgerät

mit den vier (mitgelieferten)

schwarzen Schrauben für das

Fernsehgerät-Ansatzstück

(PSW5 × 16) am Fernsehständer.

 Die Pfeilrichtung gibt die Vorderseite des

Fernsehständers an.

Schraube für Fernsehgerät-Ansatz

(PSW5 × 16) schwarz

4

Bringen Sie die

Ansatzabdeckung am Ansatz an.

Richten Sie die Ansatzabdeckung am Ansatz aus und

schieben Sie sie wie in der Abbildung gezeigt nach unten

auf den Ansatz auf. Befestigen Sie die Ansatzabdeckung

mit der mitgelieferten schwarzen Schraube für

Ansatzabdeckung (PSW5 × 16) am Ansatz.

Wenn Sie den Betrachtungswinkel des Fernsehgeräts

verändern möchten, passen Sie ihn vor der Anbringung

der Abdeckung für das Ansatzstück an. Weitere

Informationen finden Sie unter Schritt 2 des Abschnitts

„Anpassen des Betrachtungswinkels des

Fernsehgeräts“ auf Seite 7.

5

Bringen Sie die hintere

Abdeckung am Fernsehständer

an.

Schraube für

Ansatzabdeckung

(PSW5 × 16)

schwarz

Ansatzabdeckung Ansatz

Hintere Abdeckung

6

(DE)

Änderungen, die dem technischen Fortschritt dienen, bleiben

vorbehalten.

Schritt 3:

Sicherheitsmaßnahmen,

um ein Kippen des

Geräts zu verhindern

ACHTUNG

Ergreifen Sie unbedingt geeignete Maßnahmen, um ein

Umkippen des Fernsehständers und damit die Gefahr von

Verletzungen und Sachschäden zu verhindern.

Der Fernsehständer ist mit einer Bohrung versehen, die

Ihnen die Ergreifung geeigneter Maßnahmen

ermöglicht, um ein Umkippen des Fernsehständers zu

verhindern (siehe Abbildung unten).

Eine genauere Beschreibung des Verfahrens finden Sie

in der mit dem Fernsehgerät mitgelieferten

Gebrauchsanweisung.

Technische Daten

SU-52HX1

SU-46HX1

Abmessungen:

mm

A

410

410

B

125

140

C

225

190

D

1.263

1.124

E

0°

812,8

732,8

6°

808,8

729,2

F

45

45

G

350

330

Ständergewicht:

9,6 kg

8,8 kg

7

(DE)

Sie können das Fernsehgerät nach Bedarf auf einen der unten

abgebildeten Winkel einstellen.

(Werkseitig sind 6 Grad eingestellt.)

Anpassen des

Betrachtungswinkels

des Fernsehgeräts

1

Nehmen Sie die hintere

Abdeckung und die

Ansatzabdeckung ab.

2

Entfernen Sie die Schrauben.

Entfernen Sie die drei Schrauben vom Ansatz.

0°

6°

2

1

Schraube für

Ansatzabdeckung

(PSW5 × 16)

schwarz

Ansatzabdeckung

Hintere Abdeckung

1

2

3

Passen Sie den Winkel an.

1

Neigen Sie das Fernsehgerät nach vorn und stellen

Sie die Stellvorrichtung auf den gewünschten

Winkel ein.

• Beim Umstellen von 6 Grad auf 0 Grad schieben Sie

die Stellvorrichtung nach hinten.

Stellvor-

richtung

(Fortsetzung)

8

(DE)

• Beim Umstellen von 0 Grad auf 6 Grad schieben Sie

die Stellvorrichtung nach vorne.

2

Bringen Sie das Fernsehgerät wieder in die

Ausgangsposition.

~

• Wenn Sie das Fernsehgerät in die Ausgangsposition

bringen, halten Sie mit einer Hand die Stellvorrichtung fest

(nur bei der Einstellung von 0 Grad).

4

Ziehen Sie die Schrauben an.

Sichern Sie die Stellvorrichtung und den Ansatz

zunächst mit einer Schraube (

1

) und dann mit zwei

weiteren Schrauben (

2

) (verwenden Sie dazu die drei

in Schritt 2 entfernten Schrauben).

2

1

6°

0°

2

(NL)

Dank u voor de aankoop van dit product.

Bij het ontwerpen van producten houdt Sony

rekening met de veiligheid. Onjuist gebruik kan

ernstige letsels veroorzaken als gevolg van brand,

elektrische schokken, omvallen van het product of

vallen van het product. Houd rekening met de

veiligheidsmaatregelen om dergelijke ongelukken

te voorkomen.

In deze gebruiksaanwijzing wordt beschreven hoe het

product moet worden gebruikt en worden belangrijke

voorzorgsmaatregelen gegeven die zijn vereist om

ongelukken te voorkomen. Lees deze gebruiksaanwijzing

aandachtig door en gebruik het product op de juiste manier.

Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Opgegeven producten

Deze standaard is ontworpen voor gebruik met de hieronder

opgegeven Sony-producten. Installeer geen andere producten

dan de opgegeven producten.

(Vanaf maart 2010)

* In de eigenlijke modelnamen staat de "

s

" voor cijfers en tekens

die eigen zijn aan een bepaald model.

Locatie van het identificatielabel

Het label met het modelnummer vindt u terug op de

achterzijde van de tv-standaard.

Neem maatregelen om te voorkomen

dat de tv-standaard omvalt.

Als u dit niet doet, kan de tv omvallen en letsel veroorzaken.

Veranker de tv-standaard en het rek enz. om omvallen te

voorkomen.

Installeer de tv-standaard op een

stevige en vlakke ondergrond.

Installeer de tv-standaard niet zodat deze

overhelt naar één kant. Als u dat wel doet,

kan de tv-standaard omvallen of kan de tv

vallen. Dat kan letsel en schade

veroorzaken.

Installeer de tv-standaard op een

stabiel oppervlak.

Als u de tv-standaard installeert op een

onstabiel oppervlak, kan de standaard het

evenwicht verliezen en vallen of omvallen.

Dat kan letsel of materiële schade

veroorzaken.

Leun niet op de tv of hang niet aan

de tv terwijl deze op de tv-standaard

geplaatst is.

De tv-standaard kan omvallen of de tv kan

vallen. Dat kan ernstige letsels of de dood

tot gevolg hebben.

Dek de ventilatieopeningen van de tv

niet af.

Als u de ventilatieopeningen afdekt

(bijvoorbeeld met een doek) kan de tv of

monitor oververhit raken. Dit kan brand tot

gevolg hebben.

Veiligheid

De fabrikant van dit product is Sony Corporation, 1-7-1

Konan Minato-ku Tokyo, 108-0075 Japan. De

geautoriseerde vertegenwoordiging voor EMC en product

veiligheid is Sony Deutschland GmbH, Hedelfinger Strasse

61, 70327 Stuttgart, Duitsland.

LET OP

LCD-kleuren-tv

SU-52HX1

SU-46HX1

KDL-52HX90

s

*

KDL-46HX90

s

*

WAARSCHUWING

Als er geen rekening wordt gehouden met de

volgende voorzorgsmaatregelen, kan dit leiden

tot ernstig letsel of de dood als gevolg van

brand, elektrische schokken of omvallen van het

product.

3

(NL)

Zorg ervoor dat het netsnoer en de

verbindingskabel niet beklemd

raken.

• Zorg ervoor dat het netsnoer en de verbindingskabel niet

beklemd raken als u de tv op de tv-standaard bevestigt. Als

het netsnoer of de verbindingskabel beschadigd is, kan dit

brand of elektrische schokken tot gevolg hebben.

• Zorg ervoor dat u niet op het netsnoer of

de verbindingskabel gaat staan wanneer

u de tv-standaard verplaatst. Het

netsnoer of de verbindingskabel kunnen

worden beschadigd en dat kan brand of

elektrische schokken tot gevolg hebben.

Struikel niet over het netsnoer of de

verbindingskabel.

Als u over het netsnoer of de verbindingskabel struikelt, kan

de tv-standaard omvallen en letsels veroorzaken.

Plaats geen andere apparaten dan

de opgegeven producten op de

steun.

Deze tv-standaard is alleen geschikt voor gebruik met het

opgegeven product. Als u andere apparaten dan de opgegeven

producten plaatst, kunnen die vallen of kapot gaan. Dat kan

letsel tot gevolg hebben. De illustraties in deze

gebruiksaanwijzing laten de KDL-46HX90

s

 zien, tenzij

anders aangegeven.

Zet de tv goed vast.

Bevestig de tv op de tv-standaard met de bijgeleverde

schroeven. Als de tv niet stevig is bevestigd, kan de tv vallen

of kan de tv-standaard omvallen en letsels veroorzaken.

Opmerkingen over de installatie

Zorg ervoor dat u de tv-standaard op een stevige en vlakke

ondergrond installeert. Installeer de tv-standaard niet onder

een hoek of schuin. Houd rekening met de volgende

voorzorgsmaatregelen om dit te voorkomen.

Als u de tv-standaard installeert op een zachte ondergrond

zoals een mat of een tapijt, plaats daar dan voordien een plaat

over.

– Installeer de tv-standaard niet op een plaats waar deze

wordt blootgesteld aan direct zonlicht of in de buurt van

de verwarming.

– Installeer de tv-standaard niet op een hete of vochtige

plaats of buiten.

Opmerking over het gebruik

Reinigen

Veeg de tv-standaard af en toe schoon met een droge, zachte

doek om deze schoon te houden. U kunt hardnekkige vlekken

verwijderen met een doek die licht is bevochtigd met een

mild zeepsopje. Veeg het gebied vervolgens droog met een

droge, zachte doek. Gebruik geen chemicaliën, zoals thinner

of benzine, omdat deze de afwerking van de tv-standaard

kunnen aantasten.

Ten minste twee personen moeten

het installatiewerk uitvoeren.

Ten minste twee personen moeten de tv op de tv-standaard

plaatsen. Als één persoon het installatiewerk alleen uitvoert,

kan dit een ongeluk of letsel tot gevolg hebben.

Pas de tv-standaard niet aan.

Deze kan omvallen en letsel veroorzaken.

Installeer de tv secuur volgens de

instructies.

Draai de schroeven stevig vast. Als de tv niet stevig is

bevestigd, kan deze vallen en letsels veroorzaken.

Wees voorzichtig en verwond uw

handen of vingers niet tijdens de

installatie.

• Houd de tv-standaard niet vast aan het halsgedeelte als u

hem verplaatst.

• Wees voorzichtig en bezeer uw vingers of handen niet als

u de tv installeert.

LET OP

Als er geen rekening wordt gehouden met de

volgende voorzorgsmaatregelen, kan dit letsel

of beschadiging van eigendommen tot gevolg

hebben.

NL

Nederlands

4

(NL)

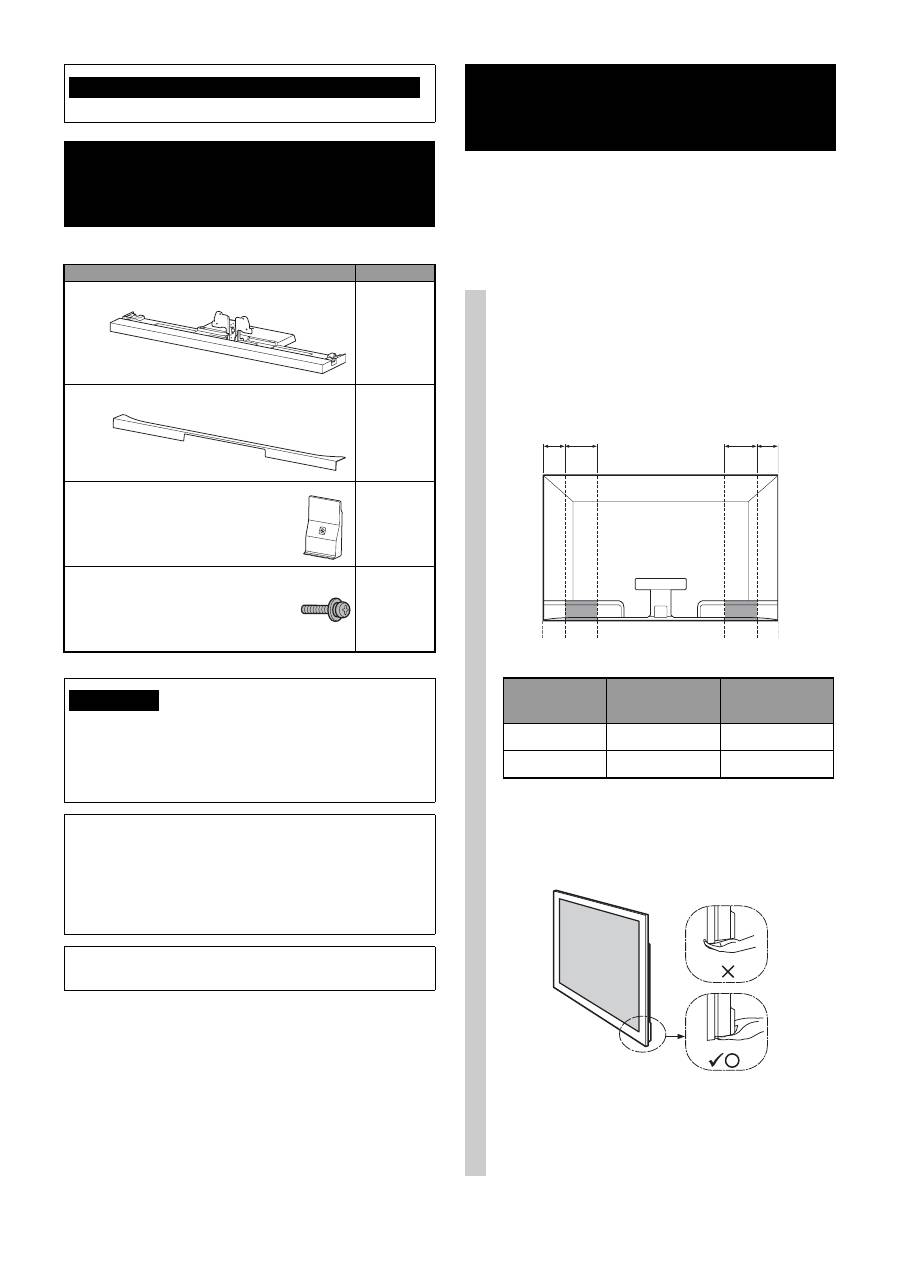

Voor het monteren

• Houd voor de installatie een kruiskopschroevendraaier bij de hand

die geschikt is voor de schroeven.

• Als u een elektrische schroevendraaier gebruikt, stel dan het

draaimoment in op ongeveer 1,5 N·m {15 kgf·cm}.

Houd de tv-standaard stevig vast en behandel deze voorzichtig.

Stap 1:

De onderdelen

controleren

Naam

Aantal

Standaard

1

Rugplaat

1

Halsomhulsel

1

Tv-halsbevestigingsschroef

(PSW5 × 16) zwart (× 4)

Halsomhulselschroef

(PSW5 × 16) zwart (× 1)

5

Als het netsnoer beklemd raakt onder of tussen onderdelen van de

apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg

hebben. Als u over het netsnoer of de verbindingskabel struikelt,

kan de tv-standaard omvallen en letsels veroorzaken.

Bepaal eerst de installatieplaats en leg de tv-

standaard neer voordat u de tv installeert.

Aangezien de tv zwaar is, kunt u het beste eerst bepalen waar u

deze wilt installeren en de tv-standaard ter plaatse monteren.

Raadpleeg de gebruiksaanwijzing van uw tv voor meer informatie

over het verwijderen van de tafelstandaard van de tv.

Opmerking betreffende het verwijderen van de

tv-standaard uit de verpakking

WAARSCHUWING

Stap 2:

De tv installeren

1

Houd de tv vast op het opgegeven

punt als u deze verplaatst.

1

Raadpleeg de tabel en meet lengtes

A

 en

B

 vanaf

de bovenrand van de tv, zoals te zien is in

onderstaande illustratie. Houd de tv vast op het

opgegeven punt van de lengte

B

 (

x

) die u mat.

~

• Houd de tv vast aan het opgegeven punt zodat u uw vingers

niet verwondt.

2

Houd de tv als volgt vast:

~

• Houd het tv-toestel vast zoals hierboven aangegeven als het

manueel wordt verplaatst. Oefen geen druk uit op het LCD-

scherm en op het kader rond het scherm.

B A

B

A

Formaat tv

Lengte

A

Lengte

B

52"

170

170

46"

170

170

Eenheid: mm

5

(NL)

2

Installeer de tv op de

tv-standaard.

U installeert de tv door deze in de gleuf van de tv-

standaard te plaatsen.

~

• Zorg dat uw vingers niet bekneld raken als u de tv

installeert.

3

Bevestig de tv en de tv-standaard

met de vier tv-

halsbevestigingsschroeven

(PSW5 x 16) zwart (bijgeleverd).

 De pijl wijst de voorzijde van de tv-standaard

aan.

Tv-halsbevestigingsschroef

(PSW5 × 16) zwart

4

Bevestig het halsomhulsel aan

de hals.

Breng het halsomhulsel op een lijn met de hals en laat

het naar beneden glijden zoals te zien is op de

illustratie hieronder. Bevestig het halsomhulsel en de

hals met de halsomhulselschroef (PSW5 × 16) zwart

(bijgeleverd).

Als u de kijkhoek van de tv wilt afregelen, doe dat dan

voordat u het halsomhulsel bevestigt. Raadpleeg stap 2

van "De kijkhoek van de tv afregelen" op pagina 7.

5

Bevestig de rugplaat aan de

tv-standaard.

Halsomhulsel-

schroef

(PSW5 × 16)

zwart

Halsomhulsel

Hals

Rugplaat

6

(NL)

Ontwerp en specificaties zijn onderhevig aan wijzigingen

zonder voorafgaande kennisgeving.

Stap 3:

Veiligheidsmaatregelen

om omvallen te

voorkomen

Neem voldoende maatregelen om te voorkomen dat de tv-

standaard omvalt en zo letsels of schade veroorzaakt.

Er is een opening waarmee u voorzorgsmaatregelen

kunt nemen om ervoor te zorgen dat de tv-standaard

niet omvalt, zoals te zien is op de afbeelding hieronder.

Raadpleeg de gebruiksaanwijzing die bij de tv werd

geleverd voor meer informatie over de werkwijze.

WAARSCHUWING

Specificaties

SU-52HX1

SU-46HX1

Afmetingen:

mm

A

410

410

B

125

140

C

225

190

D

1.263

1.124

E

0°

812,8

732,8

6°

808,8

729,2

F

45

45

G

350

330

Gewicht standaard:

9,6 kg

8,8 kg

7

(NL)

De kijkhoek van deze tv kan worden aangepast zoals

hieronder afgebeeld.

(De fabrieksinstelling is 6 graden.)

De kijkhoek van de tv

afregelen

1

Maak de rugplaat en het

halsomhulsel los.

2

Verwijder de schroeven.

Verwijder de drie schroeven van de hals.

0°

6°

2

1

Halsomhulsel-

schroef

(PSW5 × 16)

zwart

Halsomhulsel

Rugplaat

1

2

3

Regel de hoek.

1

Kantel de tv naar voor en stel de regelaar in op de

gewenste hoek.

• Verplaats de regelaar naar achter bij het aanpassen

van 6 naar 0 graden.

Regelaar

(Wordt vervolgd)

8

(NL)

• Verplaats de regelaar naar voor bij het aanpassen van

0 naar 6 graden.

2

Plaats de tv terug.

~

• Ondersteun de regelaar met uw hand als u de tv

terugplaatst. (Alleen bij het instellen op 0 graden.)

4

Bevestig de schroeven.

Maak eerst de regelaar en de nek vast met een schroef

(

1

) en vervolgens met twee schroeven (

2

) (gebruik

hiervoor de drie schroeven verwijderd in stap 2).

2

1

6°

0°

2

(IT)

Complimenti per l’acquisto del presente prodotto.

Sebbene i prodotti Sony siano progettati per essere

sicuri, se il prodotto viene utilizzato in modo errato

si potrebbero verificare infortuni gravi dovuti a

incendi, scosse elettriche, al capovolgimento o alla

caduta del prodotto stesso. Onde evitare tali

incidenti, assicurarsi di osservare le appropriate

precauzioni per la sicurezza.

Nel presente manuale di istruzioni vengono descritte

importanti precauzioni necessarie per garantire il corretto uso

del prodotto e per evitare incidenti. Leggere attentamente il

presente manuale e utilizzare il prodotto in modo corretto.

Assicurarsi di conservare il presente manuale per riferimenti

futuri.

Prodotti specificati

Questo supporto è progettato per essere impiegato con i

prodotti Sony sotto specificati. Non utilizzare con prodotti

diversi.

 (A partire da marzo 2010)

* Nei nomi dei modelli, “

s

” indica numeri e/o caratteri utilizzati

per designare i singoli modelli di una serie.

Ubicazione della targhetta di identificazione

La targhetta del n. di modello è ubicata sulla parte posteriore

del supporto per televisore.

Si raccomanda di adottare misure

atte a prevenire il capovolgimento

del supporto per televisore.

Diversamente, è possibile che il televisore cada e provochi

ferite a persone.

Fissare il supporto per televisore, il rack, ecc. in modo da

prevenirne il capovolgimento.

Si raccomanda di installare il

supporto per televisore su un

pavimento solido e piano.

Non installare il supporto per televisore in

modo che risulti inclinato in una direzione.

In questo caso, il supporto per televisore

potrebbe capovolgersi e il televisore

potrebbe cadere, Provocando infortuni o

danni.

Si raccomanda di installare il

supporto per televisore su una

superficie stabile.

Se viene installato su una superficie

instabile, il supporto per televisore

potrebbe sbilanciarsi e capovolgersi o

cadere, Provocando infortuni o danni alle

cose.

Non appoggiarsi né aggrapparsi al

televisore quando è installato sul

supporto per televisore.

Il supporto per televisore potrebbe

capovolgersi, oppure il televisore potrebbe

cadere provocando infortuni gravi o

mortali.

Non ostruire la presa di ventilazione

del televisore.

Se i fori di ventilazione vengono coperti

(con un panno o simili), è possibile che

l’apparecchio si surriscaldi e che si generino

incendi.

Informazioni sulla

sicurezza

Il fabbricante di questo prodotto è Sony Corporation,

1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il

rappresentante autorizzato ai fini della Compatibilità

Elettromagnetica e della sicurezza del prodotto è Sony

Deutschland GmbH, Hedelfinger Strasse 61, 70327,

Stoccarda Germania.

AVVERTIMENTO

Televisore a colori LCD

SU-52HX1

SU-46HX1

KDL-52HX90

s

*

KDL-46HX90

s

*

ATTENZIONE

Se le precauzioni riportate di seguito non

vengono rispettate, potrebbero verificarsi

infortuni gravi o mortali a causa di incendi,

scosse elettriche o in seguito al capovolgimento

del prodotto.

3

(IT)

Prestare attenzione affinché il cavo

di alimentazione CA o il cavo di

collegamento non rimangano

incastrati.

• Durante l’installazione del televisore sul supporto per

televisore, prestare attenzione affinché il cavo di

alimentazione CA o il cavo di collegamento non

rimangano incastrati. Se il cavo di alimentazione CA o il

cavo di collegamento vengono danneggiati, si potrebbero

verificare incendi o scosse elettriche.

• Fare attenzione a non calpestare il cavo

di alimentazione CA o il cavo di

collegamento mentre si trasporta il

supporto per televisore. Il cavo di

alimentazione CA o il cavo di

collegamento potrebbero venire danneggiati e si

potrebbero verificare incendi o scosse elettriche.

Fare attenzione a non inciampare sul

cavo di alimentazione CA o il cavo di

collegamento.

Se si inciampa sul cavo di alimentazione CA o il cavo di

collegamento, il supporto per televisore potrebbe

capovolgersi provocando infortuni.

Non installare apparecchi diversi dal

prodotto specificato.

Questo supporto per televisore è progettato per essere

impiegato esclusivamente con i prodotti sotto specificati. Se

si installano apparecchi diversi da quelli specificati, è

possibile che cadano o si rompano e provochino infortuni.

Salvo diversamente specificato, le illustrazioni riportate nel

presente manuale si riferiscono ai modelli KDL-46HX90

s

.

Si raccomanda di fissare il

televisore.

Fissare il televisore al supporto per televisore utilizzando le

viti fornite. Se il televisore non viene installato in modo

sicuro, potrebbe cadere, oppure il supporto per televisore

potrebbe capovolgersi provocando infortuni.

Note sull’installazione

Installare il supporto per televisore su un pavimento solido e

piano. Il supporto per televisore non deve essere installato in

posizione inclinata. A questo scopo, osservare le seguenti

precauzioni.

Se il supporto per televisore deve essere installato su una

superficie non rigida, come un tappeto, collocare

preventivamente una tavola di appoggio nella posizione

prescelta.

– Non installare il supporto per televisore in luoghi

irraggiati dalla luce diretta del sole o vicino a una fonte

di calore.

– Non installare il supporto per televisore in un luogo

molto caldo o umido, o all’esterno.

Note sull’utilizzo

Pulizia

Per mantenere pulito il supporto per televisore, strofinarlo di

tanto in tanto con un panno morbido asciutto. Per eliminare

lo sporco ostinato, strofinare con un panno leggermente

inumidito con sapone neutro. Si raccomanda di asciugare

successivamente l’area interessata con un panno morbido

asciutto. Non utilizzare prodotti chimici, quali ad esempio

solventi o benzina, in quanto potrebbero danneggiare il

rivestimento superficiale del supporto per televisore.

Assicurarsi che l’installazione venga

eseguita da due o più persone.

Assicurarsi che l’installazione del televisore sul supporto per

televisore venga eseguita da due o più persone. Se si tenta di

eseguire l’installazione da soli, si potrebbero verificare

incidenti o lesioni.

Non apportare modifiche al supporto

per televisore.

In caso contrario, potrebbe cadere e provocare lesioni.

Si raccomanda di installare

correttamente il televisore

attenendosi alle istruzioni.

Serrare accuratamente le viti. Se non viene installato in modo

sicuro, il televisore potrebbe cadere provocando lesioni.

Fare attenzione a non ferirsi le mani

o le dita durante il montaggio.

• Non spostare il supporto per televisore afferrandolo per il

montante.

• Durante l’installazione del televisore, fare attenzione a non

ferirsi le dita o le mani.

AVVERTIMENTO

In caso di inosservanza delle seguenti

precauzioni, potrebbero verificarsi ferite o danni

a oggetti.

IT

Itali

a

no

4

(IT)

Prima del montaggio

• Prima di procedere con il montaggio, procurarsi un cacciavite a

stella adatto alle viti.

• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a

circa 1,5 N·m {15 kgf·cm}.

Afferrare saldamente il supporto per televisore e maneggiarlo con

attenzione.

Punto 1:

verifica dei componenti

Nome

Quantità

Supporto

1

Coperchio posteriore

1

Coperchio del montante

1

Vite di fissaggio del montante del televisore

(PSW5 × 16) nera (× 4)

Vite per il coperchio del montante

(PSW5 × 16) nera (× 1)

5

Se il cavo di alimentazione CA rimane incastrato sotto o tra i

componenti dell’apparecchiatura, si potrebbero verificare

cortocircuiti o scosse elettriche. Se si inciampa sul cavo di

alimentazione CA o il cavo di collegamento, il supporto per

televisore potrebbe capovolgersi provocando infortuni.

Decidere la posizione di installazione e

appoggiare a terra il supporto per televisore prima

di installare il televisore.

Il televisore è pesante, pertanto si consiglia di stabilire

preventivamente la posizione di installazione, e di assemblare il

supporto per televisore in loco.

Consultare le istruzioni per l’uso in dotazione con il televisore per

informazioni sulla procedura di rimozione del supporto da tavolo

dal televisore.

Nota sull’estrazione del supporto per televisore

dall’imballo

ATTENZIONE

Punto 2:

installazione del televisore

1

Per spostare il televisore,

mantenerlo fermo nel punto

specificato.

1

Fare riferimento alla tabella sotto riportata e

misurare le distanze

A

 e

B

 dal bordo superiore del

televisore, come mostrato nella figura sotto.

Mantenere il televisore del punto specificato

rispettando la lunghezza misurata

B

 (

x

).

~

• Posizionare le mani nel punto specificato per evitare di

ferirsi le dita.

2

Si raccomanda di sorreggere il televisore come

mostrato in figura:

~

• Per trasportare il televisore con le mani, sorreggerlo come

mostrato in figura. Non esercitare pressioni sullo schermo

LCD e sul telaio circostante.

B A

B

A

Dimensioni

del televisore

Lunghezza

A

Lunghezza

B

52"

170

170

46"

170

170

Unità: mm

5

(IT)

2

Installare il televisore sul

supporto per televisore.

Per installare il televisore occorre inserirlo

nell’apposita scanalatura del supporto per televisore.

~

• Durante l’installazione del televisore, fare attenzione a non

pinzarsi le dita.

3

Fissare il televisore e il supporto

per televisore con le quattro viti

di fissaggio del montante del

televisore (PSW5 × 16) nere (in

dotazione).

 La freccia indica la parte anteriore del supporto

per televisore.

Vite di fissaggio del

montante del televisore

(PSW5 × 16) nera

4

Applicare il coperchio del

montante sul montante.

Allineare il coperchio del montante al montante e farlo

scorrere verso il basso come illustrato nella figura

sotto. Fissare il coperchio del montante e il montante

con l’apposita vite (PSW5 × 16) nera (in dotazione).

Se si desidera regolare l’angolo di visione del

televisore, è necessario farlo prima di installare il

coperchio del montante. Fare riferimento al punto 2 del

paragrafo “Regolazione dell’angolo di visione del

televisore” a pagina 7.

5

Installare il coperchio posteriore

sul supporto per televisore.

Vite per il

coperchio

del montante

(PSW5 × 16)

nera

Coperchio del

montante

Montante

Coperchio posteriore

6

(IT)

Le caratteristiche e specifiche sono soggette a modifiche

senza preavviso.

Punto 3:

misure di sicurezza per

evitare il

capovolgimento

ATTENZIONE

Si raccomanda di adottare misure atte a prevenire il

capovolgimento del supporto per televisore, onde evitare

possibili infortuni e danni.

Come mostrato nella figura sotto, il supporto per

televisore è provvisto di un foro che può essere

utilizzato per adottare misure atte a prevenirne il

capovolgimento.

Per informazioni dettagliate su questa procedura,

consultare il manuale di istruzioni del televisore.

Caratteristiche tecniche

SU-52HX1

SU-46HX1

Dimensioni:

mm

A

410

410

B

125

140

C

225

190

D

1.263

1.124

E

0°

812,8

732,8

6°

808,8

729,2

F

45

45

G

350

330

Peso del supporto:

9,6 kg

8,8 kg

7

(IT)

È possibile regolare questo televisore entro i valori di

angolazione indicati di seguito

(l’impostazione predefinita è di 6 gradi).

Regolazione dell’angolo

di visione del televisore

1

Staccare il coperchio posteriore

e il coperchio del montante.

2

Rimuovere le viti.

Rimuovere le tre viti dal montante.

0°

6°

2

1

Vite per il

coperchio

del montante

(PSW5 × 16)

nera

Coperchio del

montante

Coperchio posteriore

1

2

3

Regolare l’angolo di visione.

1

Inclinare la TV in avanti, impostare il dispositivo di

regolazione sull’angolo desiderato.

• Spostare il dispositivo di regolazione indietro per

una regolazione da 6 gradi a 0 gradi.

Dispositivo

di

regolazione

(Continua)

8

(IT)

• Spostare il dispositivo di regolazione in avanti per

una regolazione da 0 gradi a 6 gradi.

2

Riportare il televisore alla posizione iniziale.

~

• Per riportare il televisore alla posizione iniziale, sostenere

il dispositivo di regolazione con una mano (solo in caso di

impostazione a 0 gradi).

4

Serrare le viti.

Prima di tutto, fissare il dispositivo di regolazione e il

montante con la vite (

1

), quindi con due viti (

2

)

(utilizzare le tre viti rimosse nel punto 2).

2

1

6°

0°

2

(SE)

Tack för att du visade oss förtroende genom att

välja denna produkt.

Produkter från Sony är utformade med tanke på

säkerhet. Felaktig användning kan leda till allvarliga

personskador till följd av brand, elstötar, att

produkten välter eller faller i golvet. Åsidosätt inte

säkerheten så förebygger du sådana olyckor.

I den här bruksanvisningen finns instruktioner för hur

produkten används samt information om sådant som du bör

känna till för att undvika olyckor. Läs den här

bruksanvisningen noga och använd produkten enligt

instruktionerna. Behåll den här bruksanvisningen för

framtida bruk.

Angivna produkter

Detta stativ har konstruerats för de Sony-produkter som

anges nedan. Montera inte annan utrustning än de som är

specificerade.

(Från mars 2010)

* I modellnamnen anger ”

s

” nummer och tecken som är specifika

för varje modell.

Identifikationsetikettens placering

Etiketten för modellnr. sitter på TV-stativets baksida.

Se till att vidta försiktighetsåtgärder

för att förhindra att TV-stativet välter.

Om du inte gör det kan TV-apparaten välta och orsaka

personskador.

Förankra TV-stativet och hyllan, etc, så att de inte kan välta.

Placera TV-stativet på ett plant och

stabilt golv.

Placera inte TV-stativet så att det lutar åt

något håll. I så fall kan TV-stativet välta

eller TV-apparaten falla ned. Detta kan

orsaka person- eller egendomsskada.

Placera TV-stativet på en stabil yta.

Om du placerar TV-stativet på en instabil

yta kan det helt plötsligt förskjuta

tyngdpunkten och tippa eller falla. Detta

kan orsaka person- eller egendomsskada.

Luta eller häng dig aldrig på

TV-apparaten medan den sitter

monterad på TV-stativet.

TV-stativet kan välta, eller så kan TV-

apparaten falla i golvet och orsaka

allvarliga skador eller i värsta fall dödsfall.

Täck inte för TV-apparatens

ventilationshål.

Om du täcker över ventilationshålen (med

tyg eller liknande) kan enheten överhettas

och orsaka brand.

Se till att inte nätkabeln eller

anslutningskabeln kommer i kläm.

• Se till att varken nätkabeln eller anslutningskabeln

kommer i kläm när du monterar TV-apparaten på TV-

stativet. Om nätkabeln eller anslutningskabeln skadas kan

det leda till brand eller stötar.

• Se upp så att du inte trampar på

nätkabeln eller anslutningskabeln när du

bär TV-stativet. Nätkabeln eller

anslutningskabeln kan skadas vilket kan

leda till brand eller stötar.

Om säkerhet

Tillverkare av denna produkt är Sony Corporation, 1-7-1

Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad

representant för EMC och produktsäkerhet är Sony

Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Germany.

VAR FÖRSIKTIG

LCD färg-TV

SU-52HX1

SU-46HX1

KDL-52HX90

s

*

KDL-46HX90

s

*

VARNING!

Om följande säkerhetsföreskrifter inte följs kan

det leda till allvarliga personskador eller i värsta

fall dödsfall som följd av brand, elskador, att

produkten välter eller faller ned.
