Thank you for purchasing this product.

If the safety precautions are not observed or the product is

used incorrectly, it may result in serious injury or fire.

This instruction manual shows the correct handling of the

product and important precautions necessary to prevent

accidents. Be sure to read this manual thoroughly and use the

product correctly. Keep this manual available for future

reference.

For Sony dealers

Installation of a TV requires two or more people, special care

and technique. When installing a TV, refer to this manual

carefully. Sony is not liable for any accidents or damages

caused by incorrect installation or handling. Please give this

manual to the customer after installation.

Products by Sony are designed with safety in mind. Incorrect

use may result in a serious injury through fire, electric shock,

the product toppling over, or the product dropping. Be sure to

observe the precautions for safety to prevent such accidents.

Specified products

The following products are subject to change without notice.

Certain models may be out of stock or discontinued, or may

not be available in certain regions.

This TV Stand is designed for use with the products specified

above. For other TVs, refer to their operating instructions to

verify that the TV Stand can be used.

Some TVs are supplied with a leaflet explaining how to

install the TV Stand.

For customers

This product should only be installed by qualified Sony

service representatives, as it requires two or more people,

special care, safety, and technique.

WARNING On Safety CAUTION

LCD Color TV

SU-FL300M

KDL-46W3500

KDL-46W3100

KDL-46W3000

KDL-46V3100

KDL-46V3000

KDL-46VL130

KDL-46S3000

KDL-46D3550

KDL-46D3500

KDL-46D3100

KDL-46D3010

KDL-46D3000

KLV-46W300A

KLV-46V300A

KLV-46D300A

KDL-40W3500

KDL-40W3100

KDL-40W3000

KDL-40V3100

KDL-40V3000

KDL-40VL130

KDL-40T3000

KDL-40T2800

KDL-40T2600

KDL-40S3000

KDL-40SL130

KDL-40D3550

KDL-40D3500

KDL-40D3100

KDL-40D3010

KDL-40D3000

KDL-40D2810

KDL-40D2710

KDL-40D2600

KLV-40W300A

KLV-40V300A

KLV-40D300A

KDL-37S3100

KLV-37S310A

KDL-32XBR4

KDL-32V3100

KDL-32T3000

KDL-32T2800

KDL-32T2600

KDL-32S3100

KDL-32S3000

KDL-32SL130

KDL-32D3100

KDL-32D3010

KDL-32D3000

KDL-32D2810

KDL-32D2710

KDL-32D2600

KLV-32V300A

KLV-32S310A

KLV-32D300A

SU-FL300L

KDL-52W3000

KDL-52WL130

KDL-46W3000

KDL-46V3000

KDL-46VL130

KDL-46S3000

3

(GB)

Products should only be installed by

qualified Sony service

representatives.

The TV and the TV Stand are very heavy; installation by non-

qualified persons could result in serious injury.

Be sure to take measures to prevent

the TV Stand from toppling over.

If you fail to do so, the TV may topple over and cause injury.

Anchor the TV to a wall, etc., to prevent toppling over.

Be sure to install the TV Stand on a

solid and flat floor.

Do not install the TV Stand so that it leans in one direction. If

you do so, the TV Stand may topple over or the TV may fall.

This may cause injury or damage.

If you install the TV Stand on a soft surface such as a mat or

a carpet, lay a board over the designated location beforehand.

Do not use a cracked TV Stand.

Do not lean on or hang from the TV.

The TV Stand may topple over, or the TV

may fall and cause serious injury or death.

Do not allow children to climb on the

TV Stand or crawl between the

shelves.

If children climb on the TV Stand or get

between the shelves, serious injury or death

can result if the glass breaks or the TV Stand

and the TV topples over.

Do not step on the TV Stand.

You may fall, or break the glass and

cause injury.

Do not cover the ventilation holes of

the TV.

If you cover the ventilation holes (with a

cloth, etc.), heat may build up inside and cause

fire.

Do not allow the AC power cord or

the connecting cable to be pinched.

• Do not allow the AC power cord or the connecting cable to

be pinched when you install the TV on the TV Stand. If

the AC power cord or the connecting cable is damaged,

this may result in fire or electric shock.

• Do not step on the AC power cord or

the connecting cable when you carry

the TV Stand. The AC power cord or

the connecting cable may be damaged,

and this may result in fire or electric

shock.

Do not move the TV Stand with the

TV attached or with connected

equipment inside.

If you move the TV Stand with the TV

attached, it may hurt your back, or the

TV Stand may topple over and cause

serious injury. Also, any connected

equipment within may fall and cause the

glass shelf to break or other property

damage.

WARNING

If the following precautions are not observed,

serious injury or death can result through fire,

electric shock, or the product toppling over.

Do not use the TV Stand if it has

sustained any cracks. The glass may

break and cause the TV to topple over,

which could cause serious injury or

damage.

Cracked TV Stand

GB

Engli

s

h

4

(GB)

Do not install any equipment other

than the specified product.

• This TV Stand is designed for use with the specified

product only. If you install equipment other than specified,

it may fall or break, and cause injury.

• Do not place objects such as vases, pottery, etc., on the TV

Stand.

• Do not modify the TV Stand.

• Do not place anything hot directly on the TV Stand. The

heat may cause discoloration or deformation of the TV

Stand.

• Do not place anything directly on the TV Stand that may

damage the glass.

Be sure to secure the TV.

Secure the TV to the TV Stand using the supplied anchor

attachments. If the TV is not installed securely, it may fall, or

the TV Stand may topple over, and cause injury.

Do not apply weight to the glass or

subject it to any kind of impact.

Do not apply weight to the TV Stand with your hand when

installing the TV. Do not hit the TV Stand with hard objects,

such as a screwdriver, etc. The glass may break and cause

injury.

When carrying the TV Stand

Trying to move the TV Stand alone, or without following the

proper procedures, may cause injury. To avoid this, be sure to

follow the advice given below.

• Be sure that two or more persons carry the TV Stand, and

only after removing the TV, connected equipment and

glass shelves.

• Do not drag the TV Stand. The base parts of the TV Stand

may come off and damage the floor.

• Be careful not to allow your hands or feet to be pinched

under the Base Board.

• Do not grab the glass shelf when carrying the TV Stand.

Do not subject the glass to

excessive shock.

This TV Stand is made of

tempered glass, but care should

be taken.

If the glass breaks, glass

fragments could cause injury, so

observe the precautions below.

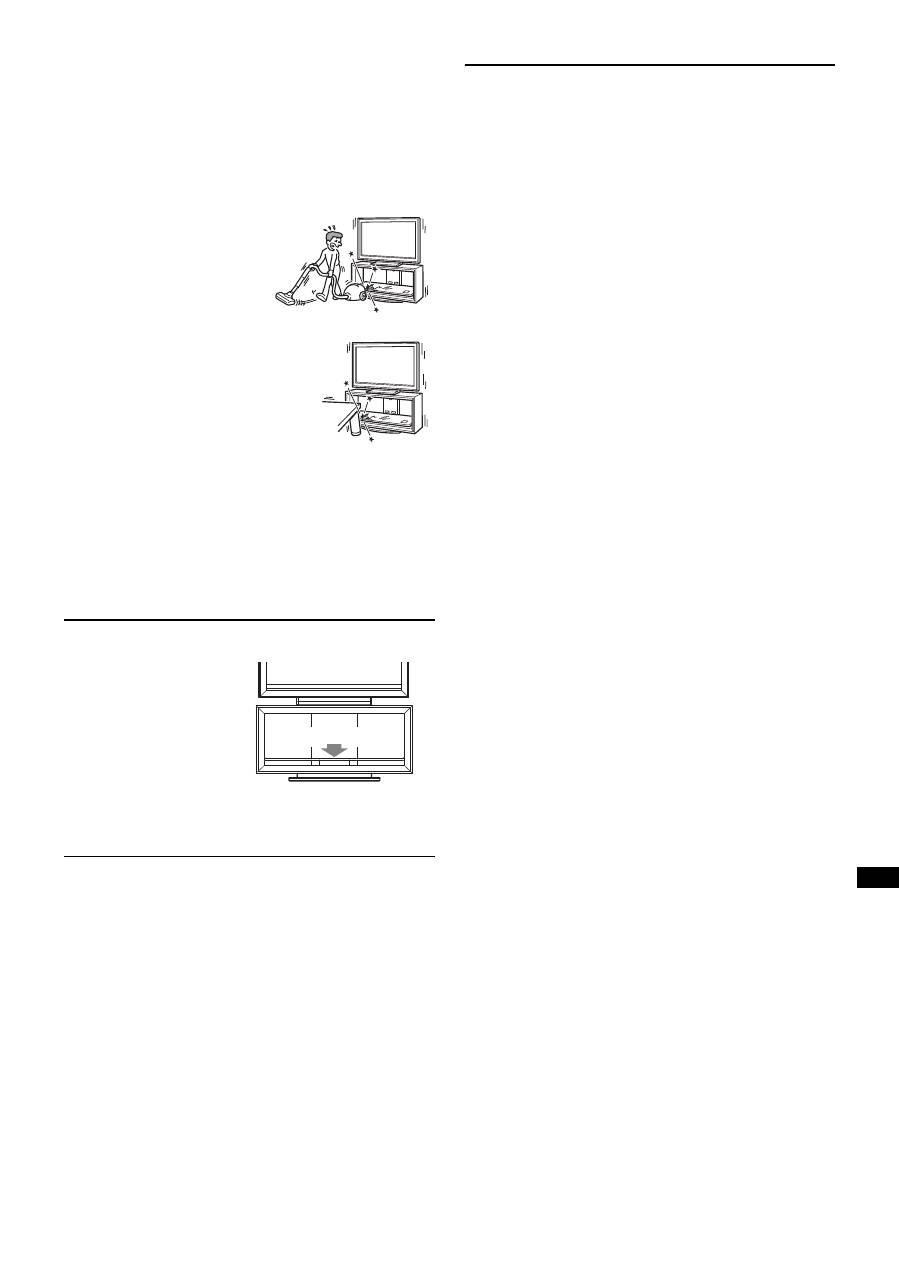

• Do not hit the glass or drop

sharp-pointed objects on the

glass. Avoid excessive shock.

• Do not scratch or poke the

glass with sharp-pointed

objects.

• Do not let hard objects such

as a vacuum cleaner hit the

edges of the glass.

Note on carrying capacity

Do not place any equipment

which exceeds the

maximum weight for each

shelf as indicated in the

illustration.

Otherwise, the shelves may

break.

Notes on installation

• When assembling, lay the packing materials on the floor to

avoid damage to the floor.

• Install the TV Stand on a solid and flat floor. Do not allow

the TV Stand to be installed at an angle or incline. To

avoid this, observe the following precautions.

– Do not install the TV Stand in a place subject to direct

sunlight or near a heater.

– Do not install the TV Stand in a hot or humid place, or

outdoors.

Note on use

To keep the TV Stand clean, occasionally wipe it with a dry

soft cloth. Stubborn stains may be removed by wiping with a

cloth slightly dampened with mild soap. Be sure to dry the

area afterwards with a dry soft cloth. Do not use chemicals,

such as thinner or benzine, as they damage the finish of the

TV Stand.

CAUTION

If the following precautions are not observed,

injury or property damage may occur.

30 kg (66 lb 2 oz)

5

(GB)

Be sure that two or more persons do

the installation work.

Be sure that two or more persons install the TV on the TV

Stand. If one person does the installation work alone, this

may result in an accident or injury. Be sure to keep children

away during the installation.

Be sure to assemble the TV Stand

securely following the instructions.

If a screw is not tightened securely, or

it has fallen out, it may cause the TV

Stand to topple over. This may cause

damage or injury.

Be careful not to injure your hands

or fingers while assembling.

Be careful not to pinch your fingers or hands when

assembling the TV Stand and installing the TV.

Be sure to install the TV securely

following the instructions.

Tighten the screws securely. If the TV is not installed

securely, it may fall and cause injury.

*

1

The illustrations above are for SU-FL300M. This differs

from SU-FL300L. For SU-FL300L, there are two cutout

parts on the side of the Side Pillar.

*

2

For SU-FL300M, four paper templates are provided.

*

3

For SU-FL300L, three paper templates are provided.

*

4

The parts bags are labeled alphabetically.

Be sure to have a Phillips screwdriver that fits the screws

indicated above prior to the assembly.

To Sony dealers

Be sure to thoroughly read the

safety precautions described

previously and pay special

attention to safety during the

installation, maintenance,

checking, and repair of this

product.

Step 1:  Checking the parts

Name

Quantity

Top Board

1

Base Board

1

Side Pillar (L)*

1

1

Side Pillar (R)*

1

1

Rear Pillar

1

Front Panel

1

Glass Shelf

1

Screw (+PWH5 × 25)

a

*

4

8

Screw (+K4 × 20) + Sleeve

b

*

4

2

Cam-lock screw

c

*

4

4

Screw (+P4 × 15)

d

*

4

4

Anchor bolt

e

*

4

2

Screw cap

f

*

4

3

Support belt

g

*

4

1

Screw (M6 × 18)

Wood screw (M3.8 × 20)

Speaker Hook (L)

1

Speaker Hook (R)

1

Paper template

4*

2

3*

3

Tape

1

6

(GB)

Step 2:  Assembling the TV  Stand

If you allow the AC power cord to be pinched under or

between pieces of equipment, this may result in a short

circuit or an electric shock. If you stumble over the AC

power cord or the connecting cable, the TV Stand may

topple over and cause injury.

Decide on the installation location and lay the TV

Stand down before installing the TV.

Since the TV is heavy, it is recommended that you decide

on the installation location beforehand, and assemble the

TV Stand on site.

1

Attach the Rear Pillar to the Base

Board.

1

Tighten the two supplied Cam-lock screws to the

Base Board.

 Arrow direction shows front of the TV Stand.

WARNING

Cam-lock screw

Base Board

2

Attach the Rear Pillar to the Base Board and secure

the two Cam-locks with a screwdriver.

* Before attaching the Rear Pillar, make sure that the

F

 mark points downward.

2

Attach the Side Pillars to the

Base Board.

Secure the Side Pillars and the Base Board with the

four supplied screws (+PWH5 × 25).

Note

There are differences between the left and right pillars.

Be sure to install each pillar on the correct side.

Rear Pillar

Cam-lock

*

Side Pillar (R)

Side Pillar (L)

Screw

(+PWH5 × 25)

7

(GB)

3

Attach the Top Board.

1

Tighten the two supplied Cam-lock screws to the

Top Board.

The illustration shown above is SU-FL300M as an

example. For SU-FL300L, there are two reinforcing

bars on the Top Board.

Note

To prevent damaging the glossy surface of the Top Board,

make sure to clean and place a soft cloth on the work surface.

2

Align and insert fixing brackets on both sides of the

Top Board into the Side Pillars.

3

Secure the Side Pillars with the four supplied screws

(+PWH5 × 25). And secure the two remaining Cam-

locks on the back side of the Rear Pillar.

Soft cloth

Cam-lock screw

Top Board

Top Board

Screw

(+PWH5 × 25)

Cam-lock

*

* Before attaching the Top Board, make sure that the

f

 mark points upward.

Note

Be careful not to pinch your fingers when attaching the Top

Board.

4

Attach the Front Panel to the TV

Stand.

1

Align the three dowels of the TV Stand with the

three holes of the Front Panel.

2

Turn the six Cam-lock screws on the Top and the

Base Boards clockwise to secure the Front Panel.

Then, attach the three supplied screw caps to the

three bottom screws.

Note

Be sure to attach the Front Panel in the correct direction.

Front Panel

Dowel hole

Screw cap

(Continued)

8

(GB)

5

Attach the Glass Shelf.

If you attach the Home Theatre System to the Stand,

attach the Speaker Hooks first. (Refer to “Installing the

Center Speaker (For Home Theatre Systems only)” on

page 11.)

1

Fully insert the Glass Shelf until it touches the Rear

Pillar.

Note

Attach the Glass Shelf to the TV Stand with the Caution label

facing up on the front right, as shown in the illustration.

2

Tighten the four screws on the Side Pillars to secure

the Glass Shelf to the TV Stand.

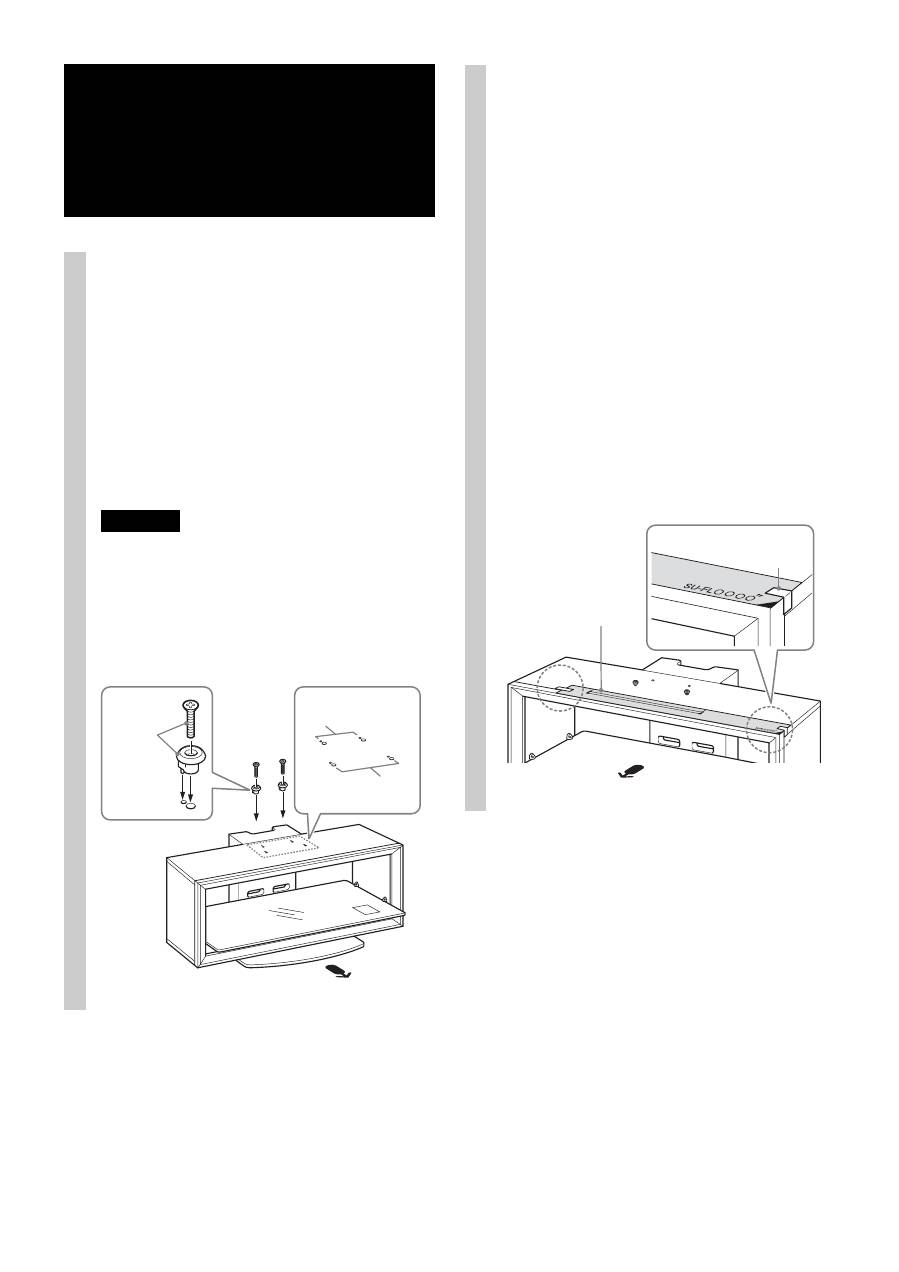

Step 3:  Preparing for the  installation of the TV 1

Attach the sleeves to the Top Board.

Attach the sleeves with the supplied screws (+K4 × 20).

For models that are not specified on page 2:

Use the front holes.

For models that are specified on page 2:

For swivel models*, use the rear holes; for non-swivel

models, use the front holes.

Note

Check your TV’s operating instructions as to whether or not

your TV can swivel.

Caution label

Glass Shelf

* The swivel function allows you to adjust the viewing angle

of the TV (left and right).

2

Paste the supplied paper

template on the Top Board.

1

Choose the supplied paper template and align the

right corner edges of the paper template with the

right corner of the Top Board.

For models that are not specified on page 2:

Be sure to refer to the leaflet supplied with your TV,

choose the paper template corresponding to your

TV.

For models that are specified on page 2:

Choose the paper template in black print

corresponding to your TV screen size.

2

Tape the paper template to the Top Board with the

supplied tape.

Rear holes

Front holes

Screw

(+K4 × 20)

+

Sleeve

Tape

Paper template

9

(GB)

Attach your TV to the Table-Top Stand if it is not already

attached.

Only for the specified swivel models on page 2, follow the

procedure part 1 of Step 4.

Step 4:  Installing the TV 1

Adjust the position of the swivel

plate to the center (For swivel

models only).

Before installing the TV, align the tab of the swivel

plate with the notch in the Table-Top Stand.

WARNING

If the swivel plate is not adjusted correctly, the TV will

not be installed securely and it may fall.

Tab

Swivel plate

For swivel models only

2

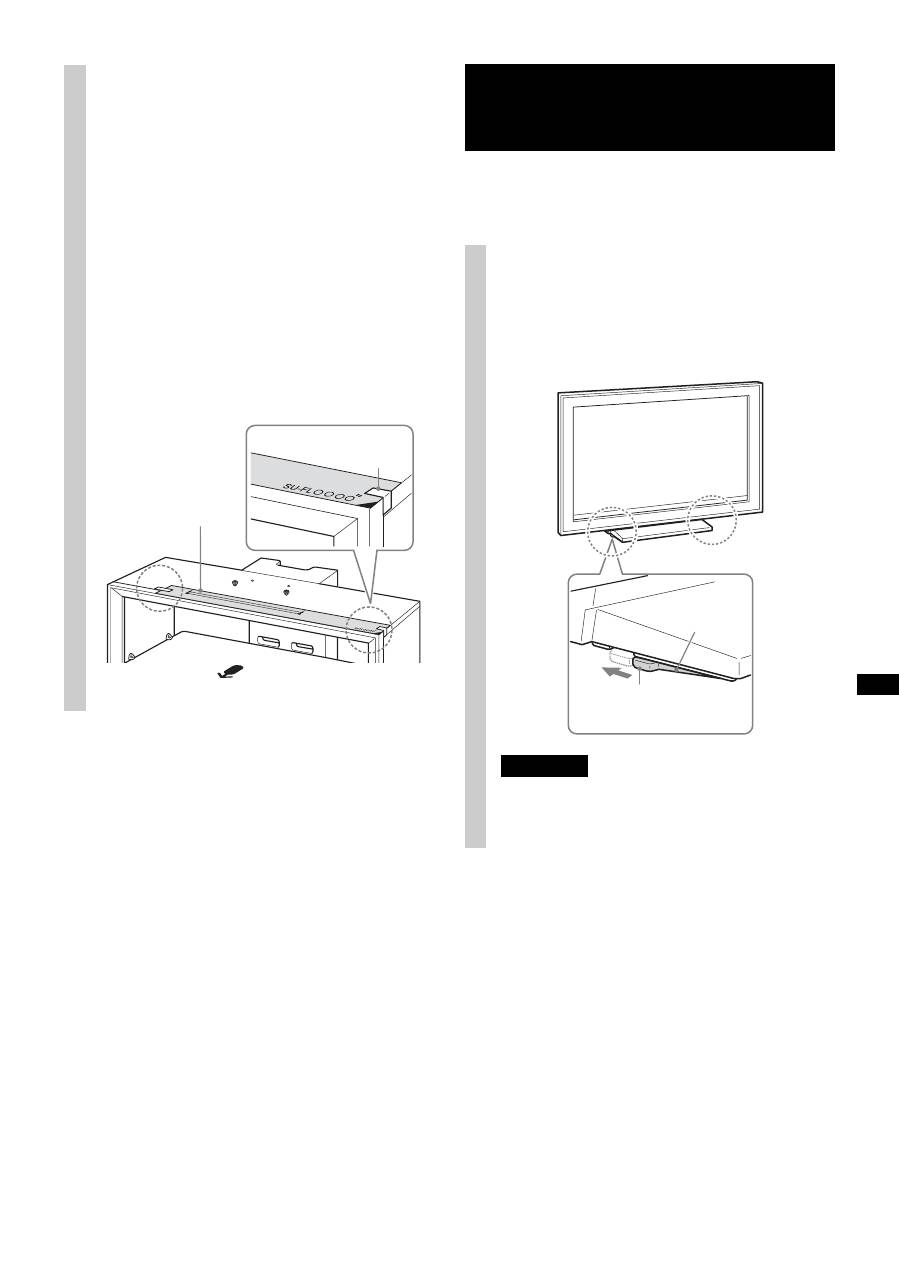

Install the TV onto the TV Stand.

1

Match the outline of the Table-Top Stand to the outline

of the TV screen size and corner marks on the paper

template, so that the holes at the bottom of the Table-Top

Stand align to the sleeves which were attached in part 1

of Step 3.

2

Slide the TV back to lock into place.

3

Remove the paper template from the Top Board.

3

Attach the anchor bolts.

Secure the two supplied anchor bolts to the rear of the TV.

Note

If the two anchor bolts are not used to secure the TV, it may

fall and cause injury.

Paper template

A

 The white corner mark is for swivel models.

B

 The black corner mark is for non-swivel models.

Note

For 37/40 inch users, whether the TV is swivel model or

not, align the Table-Top Stand with the black corner

mark. (There is no white corner mark on the paper

template for 37/40 inch.)

Only for the specified swivel models on page 2

Anchor bolt

10

(GB)

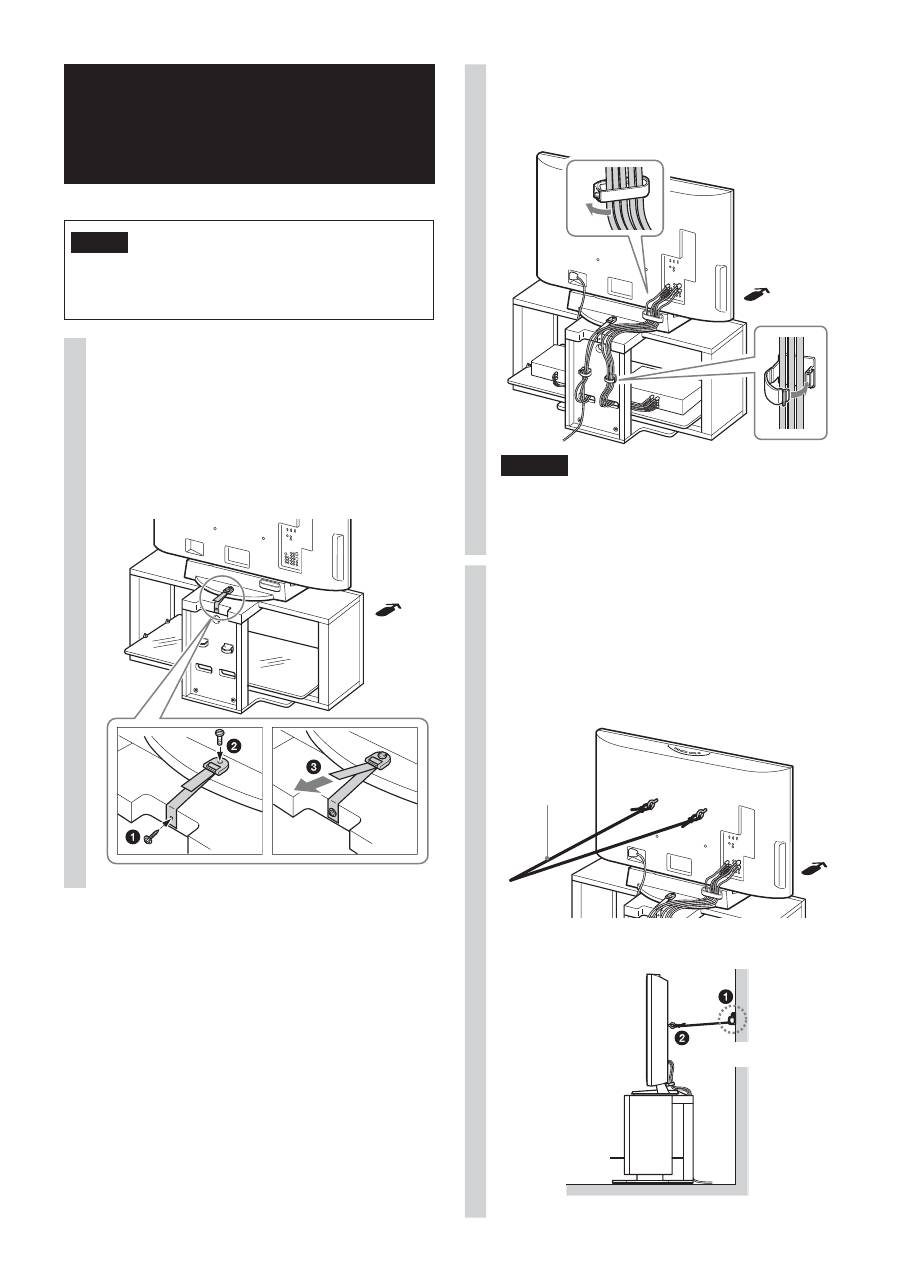

Step 5:  Safety measures to  prevent toppling over

WARNING

Be sure to take measures to prevent the TV Stand from

toppling over, and causing possible injury and damage.

1

Attach the support belt.

1

Screw the support belt to the TV Stand with the

supplied wood screw using the screwdriver.

2

Attach the support belt to the Table-Top Stand, and

screw the belt with the supplied securing screw

using a coin, etc.

3

Adjust the length by tightening the support belt

while holding the Table-Top Stand.

2

Connect the cables.

Run the cables through the cable holders and the Rear

Pillar holes.

Note

If the cables are not installed properly, they might be pinched

and damaged, and could result in electric shock, etc.

3

Anchor the TV to the wall.

Prepare a strong, commercially-available rope or chain

and wall anchor bracket for this purpose.

1

Secure the wall anchor bracket to a solid wall.

2

Pass the rope or chain through both holes of the

anchor bolts and then tighten the other end of the

rope or chain to the wall anchor bracket.

Strong rope or

chain

Wall anchor bracket

11

(GB)

Design and specifications are subject to change without

notice.

Specifications

Do not place any equipment on the Glass Shelf which

exceeds its maximum weight, as it may break and cause

injury.

SU-FL300M

SU-FL300L

Dimensions:

mm (inches)

A

1,035

(40 3/4)

1,280

(50 1/2)

B

503

(19 7/8)

503

(19 7/8)

C

485

(19 1/8)

518

(20 1/2)

D

895

(35 1/4)

1,140

(45)

E

303

(12)

303

(12)

F

418

(16 1/2)

468

(18 1/2)

G

146

(5 3/4)

146

(5 3/4)

H

120

(4 3/4)

130

(5 1/8)

I

272

(10 3/4)

340

(13 1/2)

Weight:

35 kg

(77 lb 3 oz)

52 kg

(114 lb 11 oz)

H

I

A

D

E

B

G

F

C

30 kg (66 lb 2 oz)

Note on carrying capacity

Installing the Center  Speaker (For Home  Theatre Systems only)

The Center Speaker model SS-CT71/CNP2200 is for

the following Home Theatre System models:

The Center Speaker model SS-CT72/CT74 is for the

following Home Theatre System models:

Notes

• The products above are subject to change without notice,

may be out of stock, or discontinued.

• Certain models may not be available in certain regions.

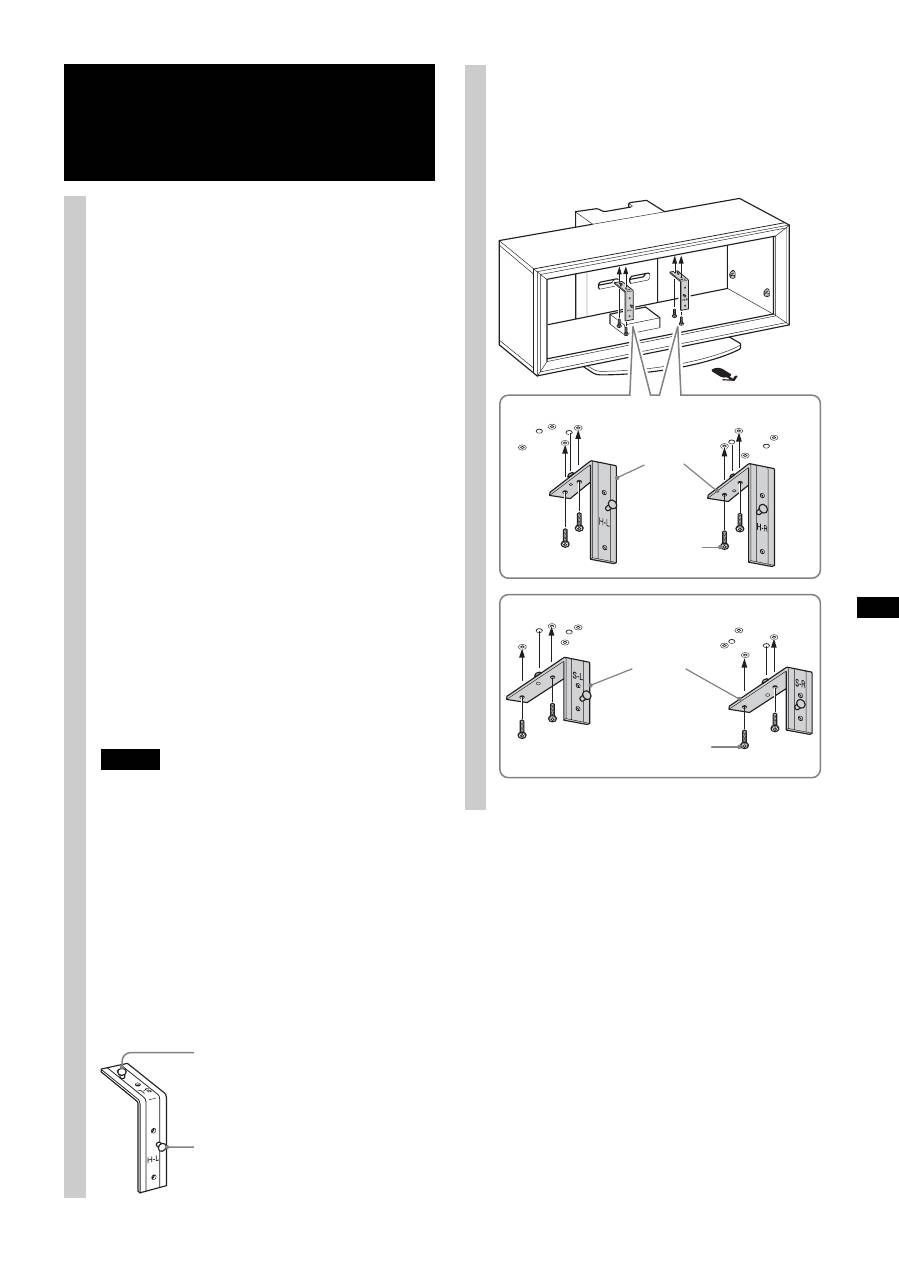

Before attaching the Speaker Hook:

For SS-CT71/CNP2200, the H-L/H-R markings should

face forward. (H-L is for the left side, H-R is for the

right side.)

For SS-CT72/CT74, the S-L/S-R markings should face

forward. (S-L is for the left side, S-R is for the right

side.)

DAV-HDX665

DAV-HDX466

DAV-HDX465

DAV-HDX267W

DAV-HDX266

DAV-HDX265

DAV-HDZ235

HT-SF2000

HT-SF1200

HT-SF1100

DAV-DZ750K

DAV-DZ630

DAV-DZ556KB

DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

DAV-HDX900W

DAV-HDX501W

DAV-HDX500

DAV-DZ1000

DAV-DZ850KW

DAV-DZ850M

DAV-DZ830W

DAV-DZ531W

Speaker hook screw for

SS-CT72/CT74

Speaker hook screw for

SS-CT71/CNP2200

(Continued)

12

(GB)

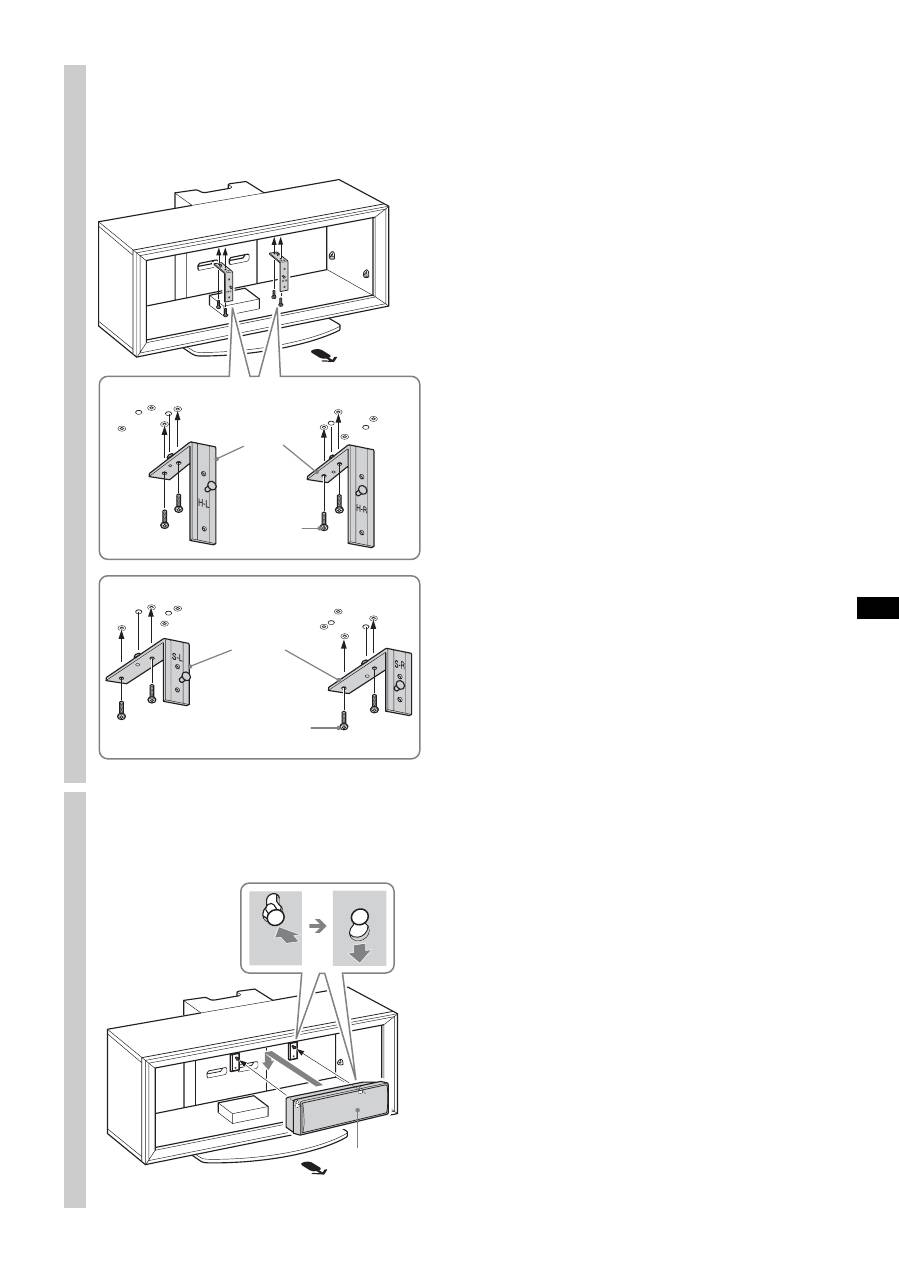

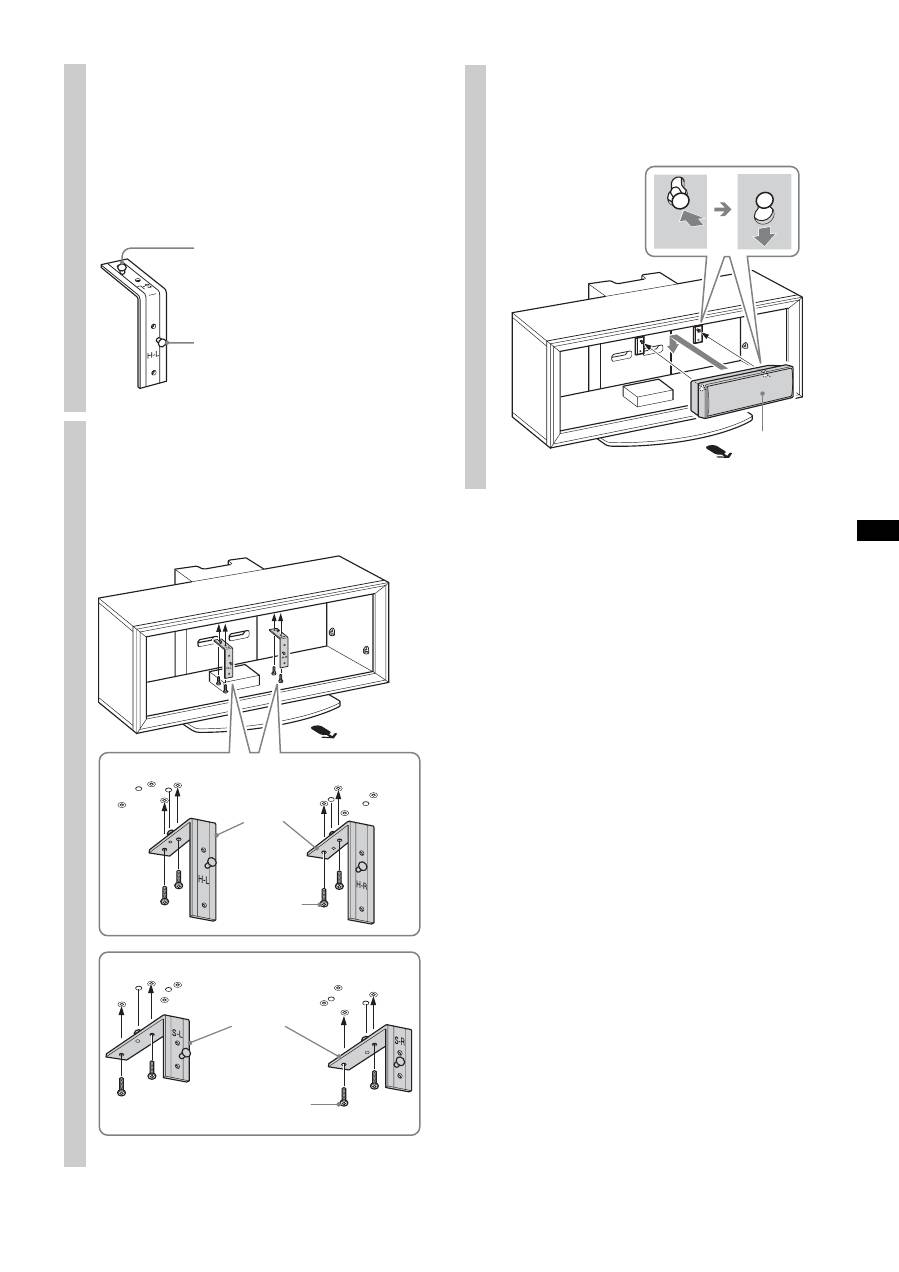

1

Attach the Speaker Hook.

Secure each Speaker Hook with the supplied screws

(+P4 × 15) (two screws each for left/right) to the under

side of the Top Board.

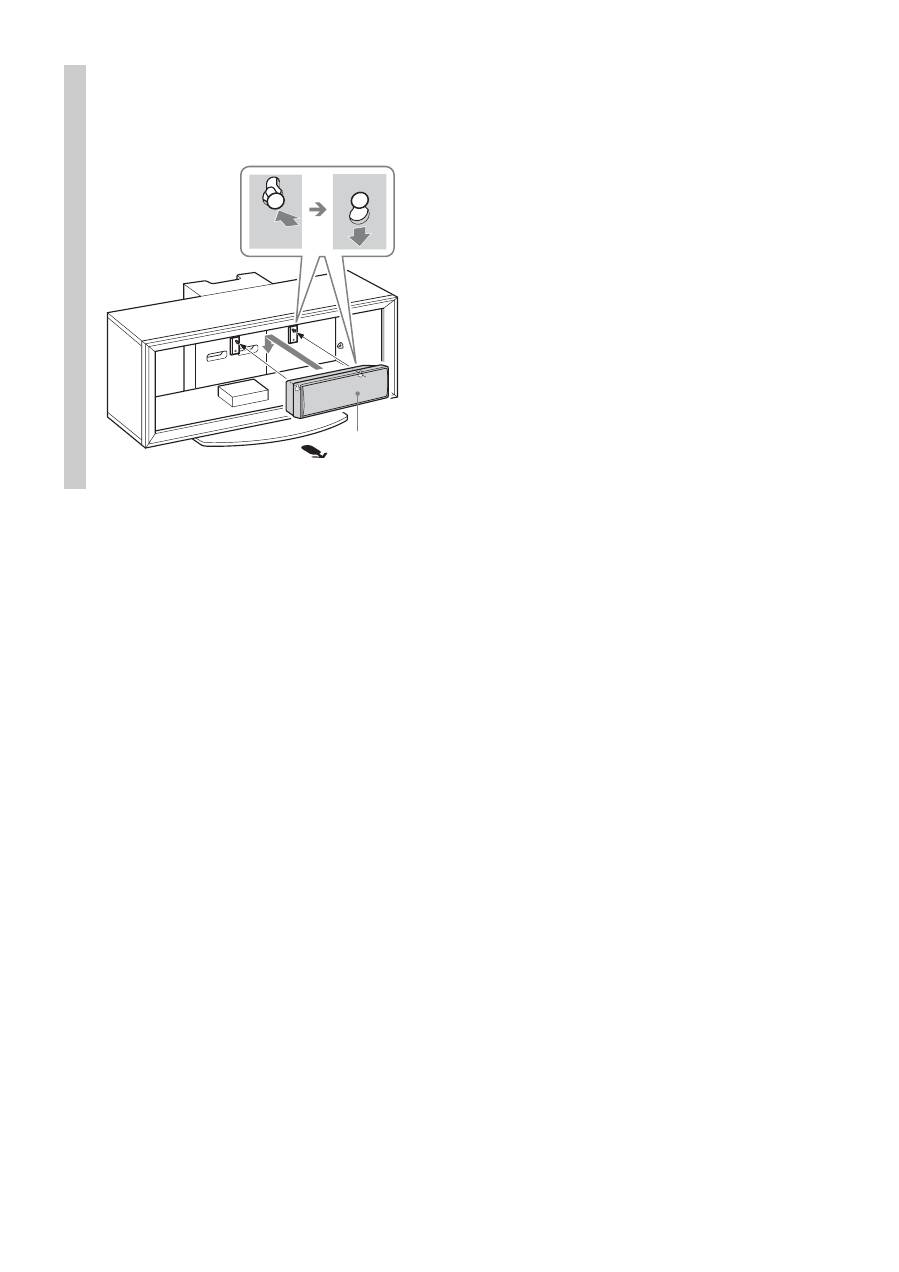

2

Hang the Center Speaker onto

the hook screws as shown.

Speaker

Hook

Screw

(+P4 × 15)

Speaker

Hook

Center Speaker: SS-CT71/CNP2200

Center Speaker: SS-CT72/CT74

Screw

(+P4 × 15)

Center Speaker

2

(FR)

Merci d’avoir fait l’acquisition de ce

produit.

Le non-respect des consignes de sécurité ou l’usage incorrect

de ce produit peut provoquer des blessures graves ou un

incendie.

Ce mode d’emploi contient la procédure d’utilisation du

produit et les précautions essentielles pour éviter tout

accident. Lisez attentivement ce manuel et utilisez

correctement le produit. Conservez ce manuel pour pouvoir

le consulter ultérieurement.

À l’attention des détaillants Sony

Un téléviseur doit être installé par deux personnes au moins,

en prenant les précautions d’usage et en utilisant les

techniques appropriées. Lors de l’installation d’un téléviseur,

reportez-vous au présent mode d’emploi. Sony décline toute

responsabilité en cas d’accident ou de dommages provoqués

par une installation ou une utilisation incorrecte. Le présent

mode d’emploi doit être remis au client après installation.

Les produits Sony sont conçus pour vous offrir le maximum

de sécurité. L’utilisation incorrecte peut provoquer des

blessures graves en cas d’incendie, d’électrocution, ou si

l’appareil tombe ou bascule. Veillez à observer les consignes

de sécurité pour éviter de tels accidents.

Produits spécifiés

Les produits suivants sont sujets à modification sans préavis.

Il est possible que certains modèles ne soient plus en stock ou

que leur production ait été arrêtée, ou encore qu’ils ne soient

plus disponibles dans certaines régions.

Ce support TV est conçu pour être utilisé avec les produits

spécifiés ci-dessus. Pour les autres téléviseurs, reportez-vous

à leur mode d’emploi pour vérifier si vous pouvez utiliser ce

support TV.

Certains téléviseurs sont fournis avec un livret qui explique

comment installer le support TV.

À l’attention des clients

Ce produit doit être installé uniquement par des

représentants agrées du service technique Sony, car il

exige la présence d’au moins deux personnes, des

mesures de sécurité, des connaissances techniques et une

attention particulière.

AVERTISSEMENT À propos de la sécurité ATTENTION

Téléviseur couleur LCD

SU-FL300M

KDL-46W3500

KDL-46W3100

KDL-46W3000

KDL-46V3100

KDL-46V3000

KDL-46VL130

KDL-46S3000

KDL-46D3550

KDL-46D3500

KDL-46D3100

KDL-46D3010

KDL-46D3000

KLV-46W300A

KLV-46V300A

KLV-46D300A

KDL-40W3500

KDL-40W3100

KDL-40W3000

KDL-40V3100

KDL-40V3000

KDL-40VL130

KDL-40T3000

KDL-40T2800

KDL-40T2600

KDL-40S3000

KDL-40SL130

KDL-40D3550

KDL-40D3500

KDL-40D3100

KDL-40D3010

KDL-40D3000

KDL-40D2810

KDL-40D2710

KDL-40D2600

KLV-40W300A

KLV-40V300A

KLV-40D300A

KDL-37S3100

KLV-37S310A

KDL-32XBR4

KDL-32V3100

KDL-32T3000

KDL-32T2800

KDL-32T2600

KDL-32S3100

KDL-32S3000

KDL-32SL130

KDL-32D3100

KDL-32D3010

KDL-32D3000

KDL-32D2810

KDL-32D2710

KDL-32D2600

KLV-32V300A

KLV-32S310A

KLV-32D300A

SU-FL300L

KDL-52W3000

KDL-52WL130

KDL-46W3000

KDL-46V3000

KDL-46VL130

KDL-46S3000

3

(FR)

Les produits ne doivent être installés

que par des représentants agréés du

service technique Sony.

Le téléviseur et son support sont très lourds ; toute installation

par un tiers non agréé risque de provoquer des blessures graves.

Veillez prendre toutes les mesures

nécessaires afin d’éviter que le

support TV ne bascule.

Dans le cas contraire, le téléviseur risque de basculer et de

provoquer des blessures.

Ancrez le téléviseur sur un mur, etc., afin d’éviter qu’il ne

bascule.

Veillez à installer le support TV sur

une surface plane et solide.

N’installez pas le support TV s’il penche d’un côté. Sinon, le

support TV risque de basculer ou le téléviseur risque de tomber.

Vous pourriez endommager le téléviseur ou vous blesser.

Si vous installez le support TV sur une surface moelleuse,

comme un tapis ou une moquette, posez au préalable une

plaque à l’emplacement concerné.

N’utilisez pas de support TV fissuré.

Ne vous appuyez pas sur le téléviseur

et ne vous y suspendez pas.

Le support TV risque de basculer et le

téléviseur risque de tomber, ce qui peut

provoquer des blessures graves, voire la mort.

Veillez à ce que les enfants ne

grimpent pas sur le support TV et

empêchez-les de se faufiler entre les

étagères.

Les enfants risquent de se blesser gravement

ou d’être tués s’ils grimpent sur le meuble ou

sur les étagères et brisent le verre ou font

basculer le meuble et le téléviseur.

Ne montez pas sur le support TV.

Vous risquez de tomber ou de briser le

verre et de vous blesser.

Ne bouchez pas les orifices de

ventilation du téléviseur.

Si vous couvrez les orifices de ventilation du

téléviseur (avec un drap ou autre), le

téléviseur risque de surchauffer et de

provoquer un incendie.

Veillez à ne pas coincer le cordon

d’alimentation ou le câble de

raccordement.

• Veillez à ne pas coincer le cordon d’alimentation ou le

câble de raccordement lorsque vous installez le téléviseur

sur le support TV. L’endommagement du cordon

d’alimentation ou du câble de raccordement peut entraîner

un incendie ou l’électrocution.

• Ne marchez pas sur le cordon

d’alimentation ou sur le câble de

raccordement lorsque vous transportez

le support TV. Le cordon

d’alimentation ou le câble de

raccordement peuvent être endommagés, entraînant un

incendie ou l’électrocution.

Ne déplacez pas le support TV si le

téléviseur est fixé dessus ou si des

appareils y sont raccordés.

Si vous déplacez le support TV lorsque le

téléviseur est fixé dessus, vous pourriez

vous faire mal au dos, le support TV

pourrait tomber et vous risqueriez de vous

blesser. De plus, les appareils raccordés

pourraient tomber et briser le verre.

AVERTISSEMENT

Le non-respect des consignes suivantes peut

être fatal ou entraîner des blessures graves en

cas d’incendie, d’électrocution, ou si l’appareil

bascule.

N’utilisez pas le support TV s’il est

fissuré. Le verre risque de casser et de

faire basculer le téléviseur, provoquant

ainsi des blessures graves ou des dégâts.

Support TV fissuré

FR

Français

4

(FR)

N’installez pas d’autre équipement

que le produit spécifié.

• Ce support TV est conçu pour être utilisé uniquement avec

le produit spécifié. Si vous installez un autre équipement

que celui spécifié, il risque de tomber ou de se briser et de

provoquer des blessures.

• Ne placez aucun objet sur le support TV, tels que vases,

poteries, etc.

• Ne démontez pas sur le support TV.

• Ne placez aucun objet chaud directement sur le support

TV. La chaleur risque de décolorer ou de déformer le

support TV.

• Ne placez aucun objet sur le support TV pouvant briser le

verre.

Veillez à bien fixer le téléviseur.

Fixez le téléviseur au support TV à l’aide des fixations

fournies. Si le téléviseur n’est pas installé correctement, il

risque de tomber ou le support TV risque de basculer,

entraînant des blessures.

Ne vous appuyez pas sur le verre et

ne le soumettez pas à des chocs.

Ne vous appuyez pas sur le support TV avec les mains lors de

l’installation du téléviseur. Ne cognez pas le support TV avec

des objets durs, tels qu’un tournevis, etc. Le verre risque de

se briser et de provoquer des blessures.

Transport du support TV

Vous risquez de vous blesser si vous essayez de déplacer

vous-même le support TV ou si vous ne tenez pas compte des

procédures appropriées énoncées ci-après. Afin d’éviter cela,

suivez les conseils ci-dessous.

• Assurez-vous qu’au moins deux personnes transportent le

support TV et que vous avez préalablement retiré le

téléviseur, les appareils qui lui sont raccordés et les

étagères en verre.

• Ne tirez pas sur le support TV. Les pièces de la base du

support TV risquent de s’enlever et vous risquez

d’endommager votre sol.

• Veillez à ne pas coincer vos mains ou vos pieds sous le

panneau inférieur.

• Lorsque vous transportez le support TV, ne le tenez pas

par l’étagère en verre.

Ne soumettez pas le verre à un choc

trop violent.

Même si ce support TV est en

verre trempé, il est nécessaire de

le manier avec précaution.

Si le verre rompt, les bris de

verre peuvent provoquer des

blessures. Il est par conséquent

important de respecter les

consignes de sécurité ci-

dessous.

• Ne heurtez pas le verre et ne

laissez aucun objet pointu

tomber dessus. Évitez les

chocs violents.

• Ne rayez pas le verre et

évitez de le heurter avec des objets pointus.

• Ne frappez pas les bords du verre avec un objet lourd, tel

qu’un aspirateur.

Remarque à propos de la capacité de

charge

Ne placez aucun

équipement qui dépasse la

capacité de charge

maximale de chaque

étagère, comme indiqué sur

l’illustration.

Sinon, les étagères risquent

de se rompre.

Remarques à propos de l’installation

• Lorsque vous montez le support TV, protégez le sol avec

les emballages.

• Installez le support TV sur une surface plane et solide. Le

support ne doit jamais être installé selon un angle ou

incliné. Pour éviter cela, respectez les consignes de

sécurité suivantes.

– N’installez pas le support TV dans un endroit exposé à

la lumière directe ou à proximité d’une source de

chaleur.

– N’installez pas le support TV dans un endroit exposé à

la chaleur ou à l’humidité, ni à l’extérieur.

Remarque à propos de l’utilisation

Pour maintenir le support TV propre, nettoyez-le de temps en

temps avec un chiffon doux et sec. Les taches tenaces

peuvent être nettoyées avec un chiffon légèrement imprégné

de savon au pH neutre. Veillez à essuyer ensuite la surface

avec un chiffon doux et sec. N’utilisez pas de produits

chimiques, tels qu’un diluant ou de l’essence, car ils

endommageront la surface du support TV.

ATTENTION

Le non-respect des précautions suivantes peut

entraîner des dommages corporels ou

matériels.

30 kg (66 lb 2 oz)

5

(FR)

Veillez à ce que le travail

d’installation soit effectué par au

moins deux personnes.

L’installation du téléviseur sur le support TV doit être

effectuée par au moins deux personnes. Si une seule personne

se charge de l’installation, un accident ou des blessures

peuvent être occasionnés. Veillez à éloigner les enfants lors

de l’installation.

Veillez à monter le support TV

correctement en suivant les

instructions.

Si une vis n’est pas correctement

serrée ou si elle est tombée, le support

TV risque de basculer. Vous pourriez

vous blesser ou endommager le

téléviseur.

Prenez garde de ne pas vous blesser

les mains ou les doigts pendant le

montage.

Évitez de vous pincer les doigts ou les mains lorsque vous

assemblez le support TV ou installez le téléviseur.

Veillez à installer le téléviseur

correctement en suivant les

instructions.

Serrez les vis correctement. Si le téléviseur n’est pas installé

correctement, il risque de tomber et de provoquer des

blessures.

*

1

Les illustrations ci-dessus sont destinées au SU-FL300M.

Elles sont différentes du SU-FL300L. Le SU-FL300L

possède deux découpes sur le pilier latéral.

*

2

Quatre gabarits papier sont fournis pour le SU-FL300M.

*

3

Trois gabarits papier sont fournis pour le SU-FL300L.

*

4

Les sachets contenant les pièces sont étiquetés dans

l’ordre alphabétique.

Vous devez disposer d’un tournevis cruciforme correspondant

aux vis indiquées avant de procéder à l’assemblage.

Aux revendeurs Sony

Lisez attentivement les consignes

de sécurité énoncées ci-dessus et

soyez particulièrement attentif lors

de l’installation, de la

maintenance, du contrôle et de la

réparation de ce produit.

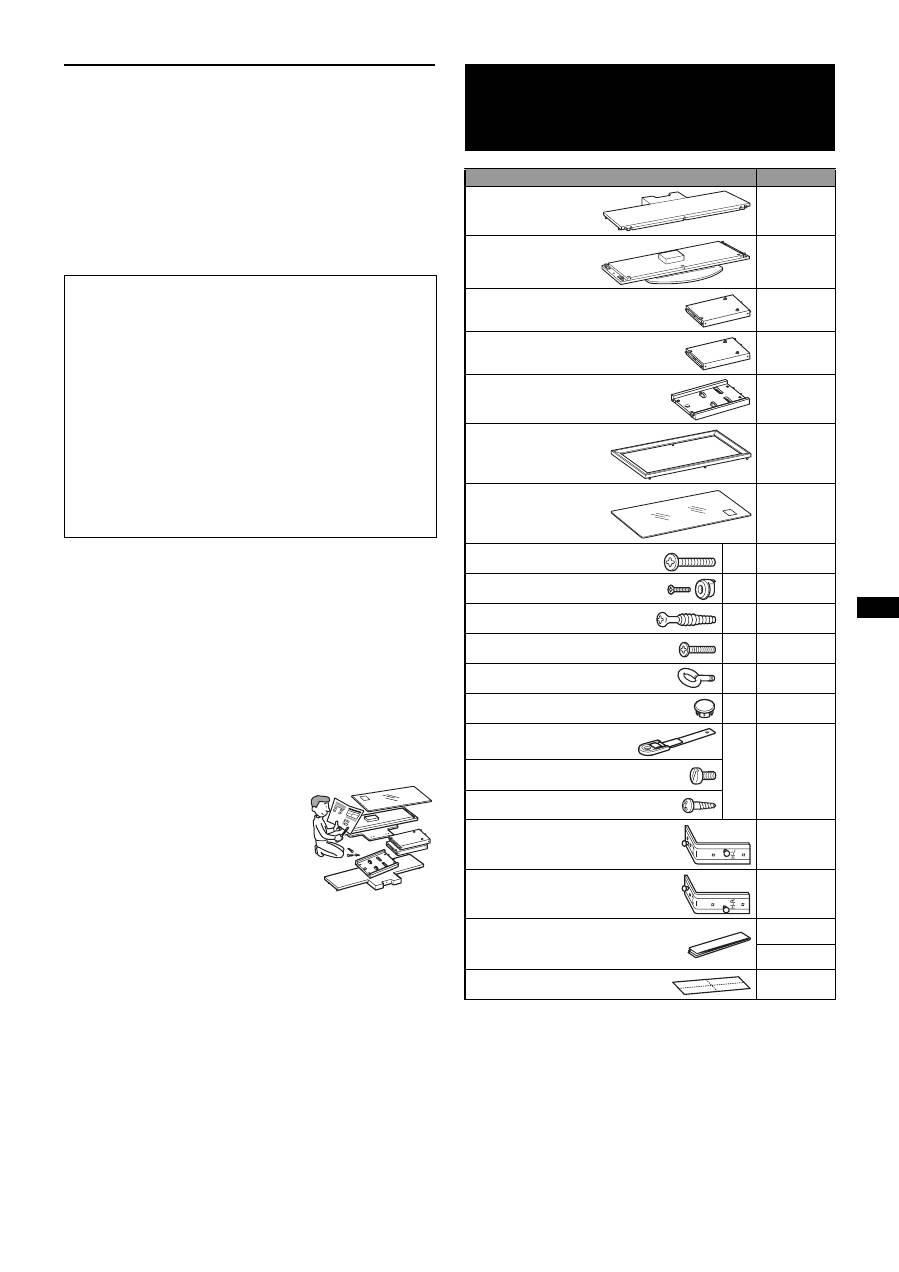

Étape 1 :  Vérification des pièces

Nom

Quantité

Panneau

supérieur

1

Panneau

inférieur

1

Pilier latéral (L)*

1

1

Pilier latéral (R)*

1

1

Pilier arrière

1

Panneau avant

1

Étagère en verre

1

Vis (+PWH5 × 25)

a

*

4

8

Vis (+K4 × 20) + Manchon

b

*

4

2

Vis à cames

c

*

4

4

Vis (+P4 × 15)

d

*

4

4

Boulon d’ancrage

e

*

4

2

Capuchon de vis

f

*

4

3

Courroie de soutien

g

*

4

1

Vis (M6 × 18)

Vis à bois (M3,8 × 20)

Crochet d’enceinte (L)

1

Crochet d’enceinte (R)

1

Gabarit en papier

4*

2

3*

3

Bande

1

6

(FR)

Étape 2 :  Montage du support TV

Si vous coincez le cordon d’alimentation sous ou entre des

pièces de l’équipement, ceci peut provoquer un court-circuit

ou une électrocution. Si vous trébuchez sur le cordon

d’alimentation ou le câble de raccordement, le support TV

risque de basculer et de provoquer des blessures.

Choisissez l’emplacement d’installation et posez

le support TV sur le sol avant d’installer le

téléviseur.

Comme le téléviseur est lourd, il est recommandé de choisir

au préalable l’emplacement d’installation, et de monter le

support TV sur place.

1

Fixez le pilier arrière au panneau

inférieur.

1

Serrez les deux vis à cames fournies au panneau

inférieur.

 Le sens de la flèche indique l’avant du support

TV.

AVERTISSEMENT

Vis à cames

Panneau inférieur

2

Fixez le pilier arrière à le panneau inférieur et fixez

les verrous à came à l’aide d’un tournevis.

* Avant de fixer le pilier arrière, assurez-vous que les

repères

F

 sont dirigés vers le bas.

2

Fixez les piliers latéraux au

panneau inférieur.

Fixez les piliers latéraux au panneau inférieur à l’aide

des quatre vis fournies (+PWH5 × 25).

Remarque

Il existe des différences entre les piliers gauche et droit.

Veillez à installer chaque pilier du côté adéquat.

Pilier arrière

Verrou à came

*

Pilier latéral (R)

Pilier latéral (L)

Vis

(+PWH5 × 25)

7

(FR)

3

Fixez le panneau supérieur.

1

Serrez les deux vis à cames fournies au panneau

supérieur.

L’illustration ci-dessus représente le SU-FL300M à

titre d’exemple. Le SU-FL300L possède deux barres de

renforcement sur le panneau supérieur.

Remarque

Pour éviter d’endommager la surface brillante du panneau

supérieur, assurez-vous de la nettoyer et de placer un chiffon

doux sur la surface de travail.

2

Alignez et insérez les supports de fixation des deux

côtés du panneau supérieur dans les piliers latéraux.

3

Fixez les piliers latéraux à l’aide des quatre vis

fournies (+PWH5 × 25). Et fixez les deux derniers

verrous à came à l’arrière du pilier arrière.

Tissus doux

Vis à cames

Panneau supérieur

Panneau supérieur

Vis

(+PWH5 × 25)

Verrou à came

*

* Avant de fixer le panneau supérieur, assurez-vous

que les repères

f

 sont dirigés vers le haut.

Remarque

Veillez à ne pas vous coincer les doigts lors de la fixation du

panneau supérieur.

4

Fixez le panneau avant au

support TV.

1

Alignez les trois goujons du support TV sur les trois

orifices du panneau avant.

2

Tournez les six vis à cames dans le sens des

aiguilles d’une montre sur les panneaux supérieur et

inférieur pour fixer le panneau avant. Ensuite, fixez

les trois capuchons de vis fournis aux trois vis

inférieures.

Remarque

N’oubliez pas de fixer le panneau avant dans le sens adéquat.

Panneau avant

Orifice de goujon

Capuchon

de vis

(Suite)

8

(FR)

5

Fixez l’étagère en verre.

Si vous raccordez le système Home Theatre au support,

fixez d’abord les crochets d’enceinte. (Consultez la

section « Installation de l’enceinte centrale (pour les

systèmes Home Theatre uniquement) » à la page 12.)

1

Insérez complètement l’étagère en verre jusqu’à ce

qu’elle touche le pilier arrière.

Remarque

Installez l’étagère en verre sur le support TV en dirigeant

l’étiquette « Attention » vers le haut, sur la partie avant

droite, comme indiqué sur l’illustration.

2

Serrez les quatre vis sur les piliers latéraux pour

fixer l

’

étagère en verre et le support TV.

Étiquette

« Attention »

Étagère en verre

Étape 3 :  Préparation à  l’installation du téléviseur 1

Fixez les manchons sur le

panneau supérieur.

Fixez les manchons à l’aide des vis fournies

(+K4 × 20).

Pour les modèles qui ne sont pas spécifiés à la

page 2 :

Utilisez les orifices avant.

Pour les modèles qui sont spécifiés à la

page 2 :

Pour les modèles pivotants*, utilisez les orifices

arrière, tandis que pour les modèles non pivotants,

utilisez les orifices avant.

Remarque

Consultez le mode d’emploi de votre téléviseur pour vérifier

s’il peut pivoter.

* Le pivotement vous permet de régler l’angle de vision du

téléviseur (à gauche et à droite).

Vis

(+K4 × 20)

      +

Manchon

Orifices arrière

Orifices avant

9

(FR)

Fixez votre téléviseur au support de table, si ce n’est déjà fait.

Le paragraphe 1 de l’Étape 4 ne doit être suivie que pour les

modèles pivotants spécifiés à la page 2.

2

Collez le gabarit en papier fourni

sur le panneau supérieur.

1

Choisissez le gabarit en papier fourni et alignez les

bords du coin droit du gabarit en papier avec le coin

droit du panneau supérieur.

Pour les modèles qui ne sont pas spécifiés

à la page 2 :

N’oubliez pas de vous reporter au feuillet fourni

avec votre téléviseur et de choisir le gabarit en

papier qui lui correspond.

Pour les modèles qui sont spécifiés à la

page 2 :

Choisissez le gabarit en papier imprimé en noir qui

correspond à la taille de l’écran de votre téléviseur.

2

Collez le gabarit en papier sur le panneau supérieur

à l’aide de la bande fournie.

Gabarit en papier

Bande

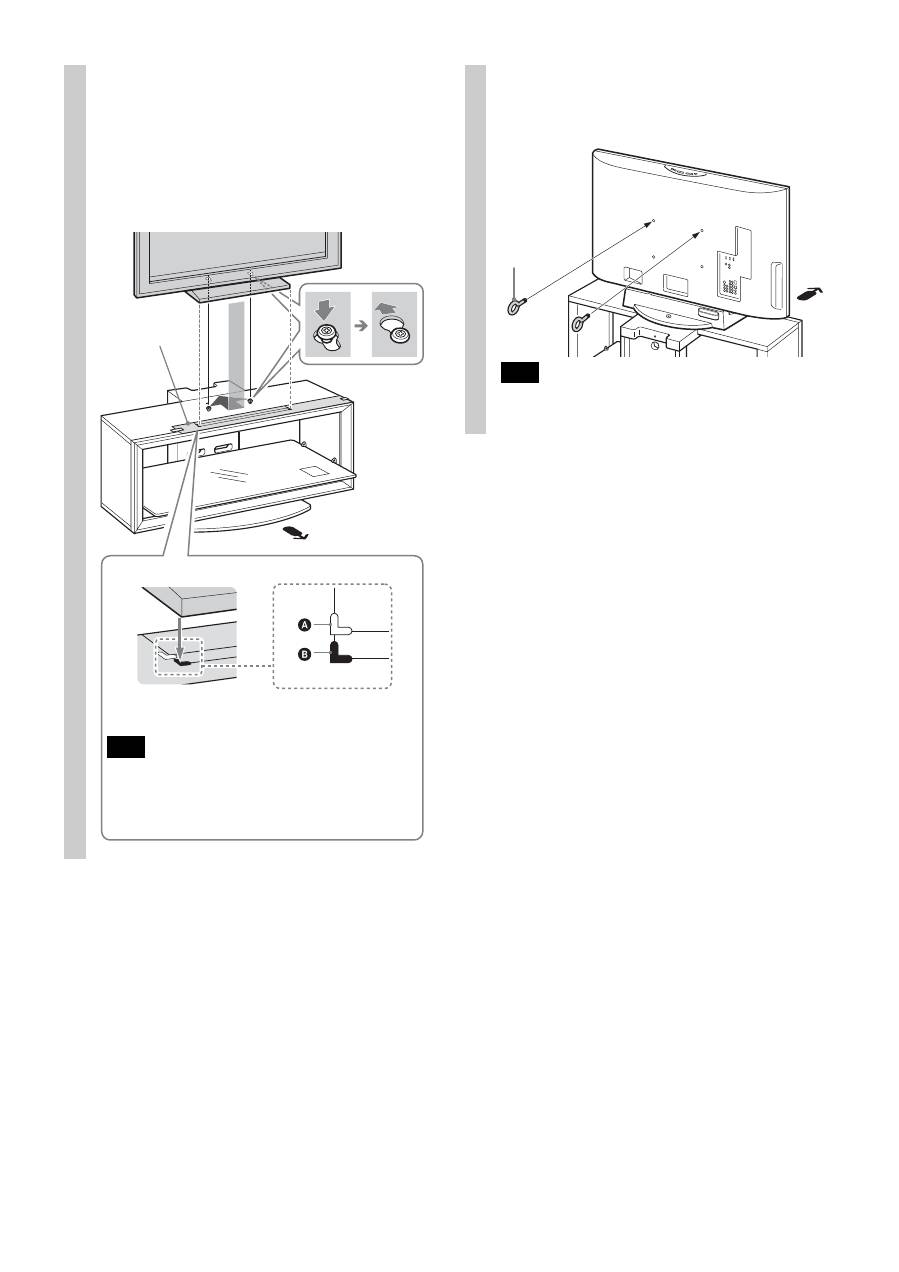

Étape 4 :  Installation du téléviseur 1

Réglez le plateau tournant en le

réglant en position centrale

(Pour les modèles pivotants

uniquement).

Avant d’installer le téléviseur, alignez la patte du

plateau tournant sur l’encoche du support de table.

AVERTISSEMENT

Si le plateau tournant n’est pas correctement réglé, le

téléviseur ne sera pas solidement installé et il risque de

tomber.

Patte

Plateau

tournant

Pour les modèles pivotants

uniquement

(Suite)

10

(FR)

2

Installez le téléviseur sur le

support TV.

1

Faites correspondre la forme extérieure du support

de table à la forme extérieure correspondant à la

taille de l’écran du téléviseur et aux repères des

coins du gabarit en papier, afin que les orifices

situés sur le dessous du support de table soient

alignés sur les manchons qui ont été fixés au

paragraphe 1 de l’Étape 3.

2

Faites glisser le téléviseur vers l’arrière pour le

mettre en place.

3

Retirez le gabarit en papier du panneau supérieur.

Gabarit en

papier

Uniquement pour les modèles pivotants spécifiés à

la page 2

A

 Le repère de coin blanc est destiné aux modèles

pivotants.

B

 Le repère de coin noir est destiné aux modèles

non pivotants.

Remarque

Les utilisateurs de téléviseurs de 37/40 pouces, qu

’

ils

soient pivotants ou non, doivent aligner le support de

table à l

’

aide du repère de coin noir. (Aucun repère de

coin blanc ne figure sur le gabarit des modèles 37/40

pouces.)

3

Fixez les boulons d’ancrage.

Fixez les deux boulons d’ancrage fournis à l’arrière du téléviseur.

Remarque

Si vous n’utilisez pas les deux boulons d’ancrage pour fixer le

téléviseur, celui-ci risque de tomber et vous pourriez vous blesser.

Boulon

d’ancrage

11

(FR)

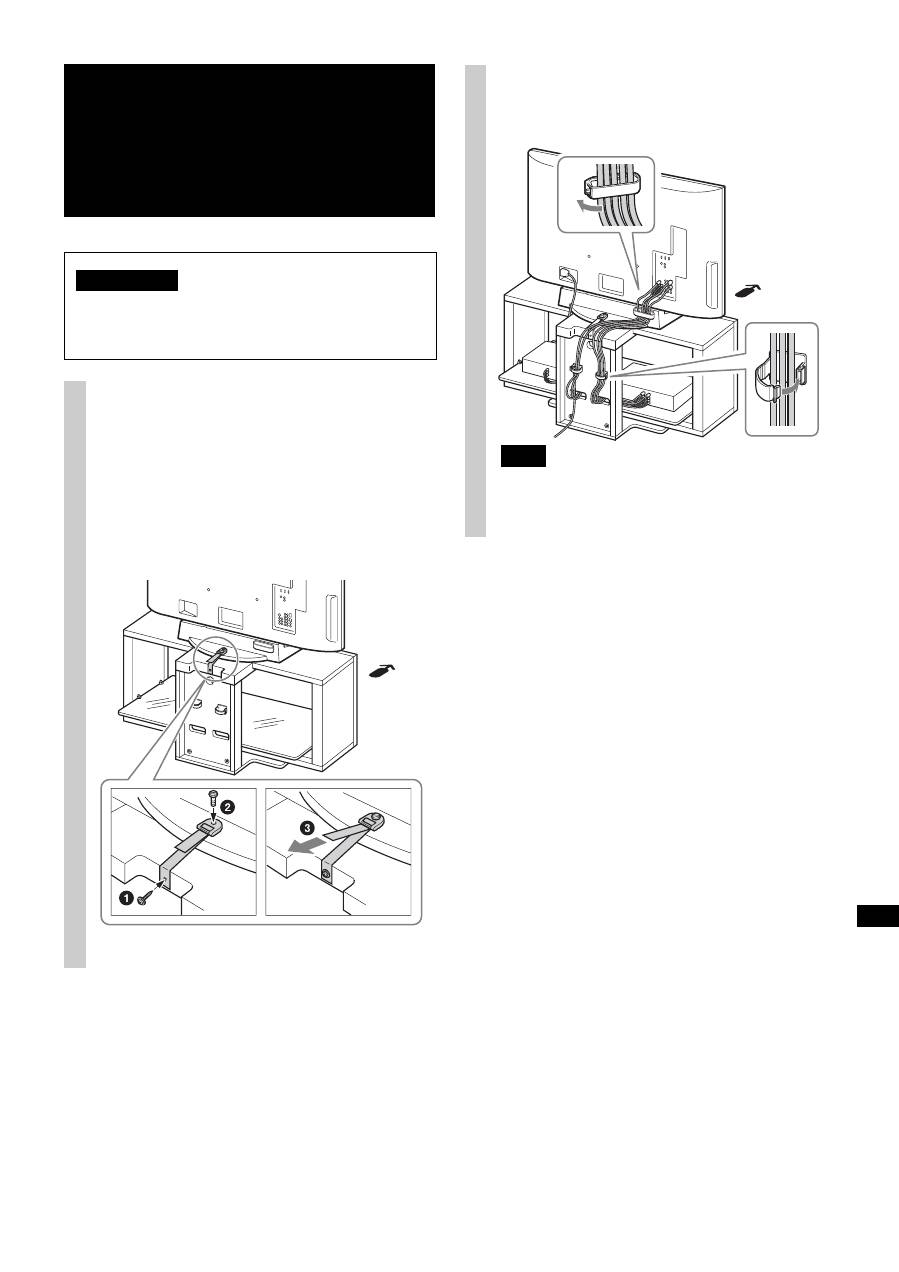

Étape 5 :  Mesures de sécurité  pour éviter le  basculement

AVERTISSEMENT

Veillez à prendre toutes les mesures nécessaires afin

d’éviter que le support TV ne bascule, ce qui pourrait

provoquer des blessures et des dégâts.

1

Fixez la courroie de soutien.

1

Vissez la courroie de soutien sur le support de table

avec la vis à bois fournie, à l’aide du tournevis.

2

Fixez la courroie de soutien au support de table et

vissez la courroie avec la vis de fixation fournie à

l’aide d’une pièce de monnaie, etc.

3

Réglez la longueur en serrant la courroie de soutien

tout en maintenant le support de table.

2

Raccordez les câbles.

Faites passer les câbles dans les passe câbles et les

orifices du pilier arrière.

Remarque

Si les câbles ne sont pas installés correctement, vous risquez

de les coincer ou de les endommager et de provoquer ainsi

une électrocution, etc.

3

Fixez le téléviseur au mur.

Pour cela, vous devez vous procurer une corde ou une

chaîne, ainsi que des supports de fixation murale.

1

Placez le support de fixation murale sur un mur solide.

2

Faites passer la corde ou la chaîne à travers les deux

trous des boulons d’ancrage, puis fixez l’autre extrémité

de la corde ou de la chaîne au support de fixation murale.

Corde ou chaîne

résistante

Support de fixation murale

12

(FR)

La conception et les spécifications sont sujettes à

modification sans préavis.

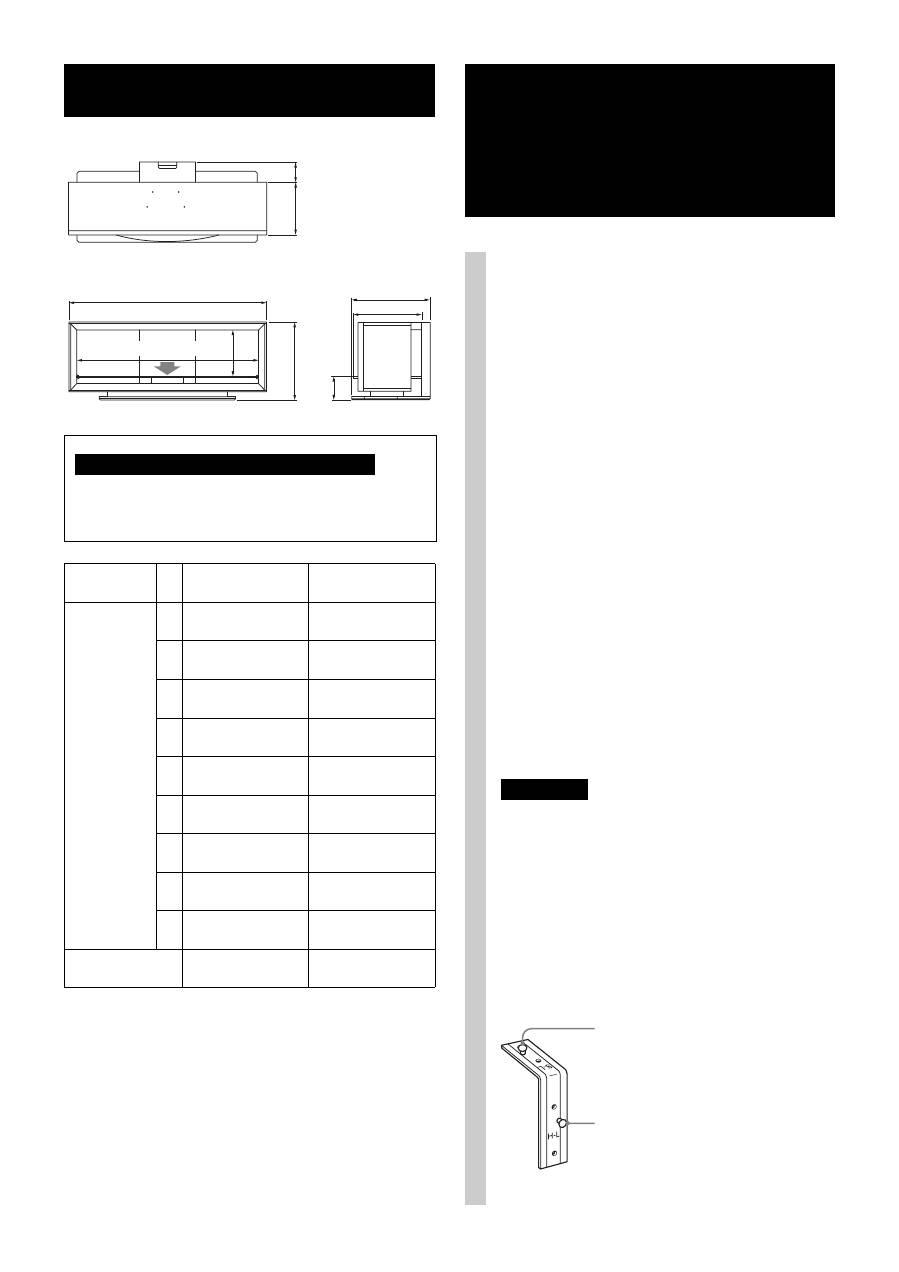

Spécifications

Ne placez sur l’étagère en verre aucun équipement qui

dépasse sa capacité de charge maximale, car elle risque

de se briser et vous pourriez vous blesser.

SU-FL300M

SU-FL300L

Dimensions :

mm (pouces)

A

1 035

(40 3/4)

1 280

(50 1/2)

B

503

(19 7/8)

503

(19 7/8)

C

485

(19 1/8)

518

(20 1/2)

D

895

(35 1/4)

1 140

(45)

E

303

(12)

303

(12)

F

418

(16 1/2)

468

(18 1/2)

G

146

(5 3/4)

146

(5 3/4)

H

120

(4 3/4)

130

(5 1/8)

I

272

(10 3/4)

340

(13 1/2)

Poids :

35 kg

(77 lb  3 oz)

52 kg

(114 lb 11 oz)

H

I

A

D

E

B

G

F

C

30 kg (66 lb 2 oz)

Remarque à propos de la capacité de charge

Installation de l’enceinte  centrale (pour les  systèmes Home Theatre  uniquement)

Le modèle d’enceinte centrale SS-CT71/CNP2200 est

destiné aux modèles Home Theatre suivants :

Le modèle d’enceinte centrale SS-CT72/CT74 est

destiné aux modèles Home Theatre suivants :

Remarques

• Les produits ci-dessus sont sujets à modification sans

préavis, il se peut qu’ils ne soient plus en stock ou que leur

production ait été arrêtée.

• Il est possible que certains modèles ne soient pas

disponibles dans certaines régions.

Avant de fixer le crochet d’enceinte :

Pour le SS-CT71/CNP2200, les repères H-L/H-R

doivent être orientés vers l’avant. (H-L pour le côté

gauche, H-R pour le côté droit.)

Pour le SS-CT72/CT74, les repères S-L/S-R doivent

être orientés vers l’avant. (S-L pour le côté gauche, S-R

pour le côté droit.)

DAV-HDX665

DAV-HDX466

DAV-HDX465

DAV-HDX267W

DAV-HDX266

DAV-HDX265

DAV-HDZ235

HT-SF2000

HT-SF1200

HT-SF1100

DAV-DZ750K

DAV-DZ630

DAV-DZ556KB

DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

DAV-HDX900W

DAV-HDX501W

DAV-HDX500

DAV-DZ1000

DAV-DZ850KW

DAV-DZ850M

DAV-DZ830W

DAV-DZ531W

Vis du crochet d’enceinte pour

SS-CT72/CT74

Vis du crochet d’enceinte pour

SS-CT71/CNP2200

13

(FR)

1

Fixez le crochet d’enceinte.

Fixez chaque crochet d’enceinte à l’aide des vis

fournies (+P4 × 15) (deux vis chacun pour la gauche/

droite) à la face inférieure du panneau supérieur.

2

Suspendez l’enceinte centrale sur

les vis des crochets, comme illustré.

Crochet

d’enceinte

Vis

(+P4 × 15)

Crochet

d’enceinte

Enceinte centrale : SS-CT71/CNP2200

Enceinte centrale : SS-CT72/CT74

Vis

(+P4 × 15)

Enceinte

centrale

2

(ES)

Gracias por comprar este producto.

Si no se siguen las medidas de seguridad o el producto se

utiliza incorrectamente, pueden producirse lesiones graves o

incendios.

Este manual de instrucciones muestra la manera correcta de

manipular el producto, así como precauciones importantes

necesarias para evitar accidentes. Lea este manual

atentamente y utilice el producto correctamente. Conserve

este manual para consultarlo en el futuro.

Información para los distribuidores de Sony

La instalación de un televisor requiere al menos dos personas,

además de un cuidado y conocimientos técnicos especiales.

Al instalar un televisor, consulte este manual

cuidadosamente. Sony no se responsabiliza de los accidentes

o daños que se produzcan debido a la instalación o manejo

incorrectos. Entregue este manual al cliente tras la

instalación.

Los productos de Sony están diseñados pensando en la

seguridad. El uso incorrecto del producto puede provocar

lesiones graves a raíz de un incendio o una descarga eléctrica,

o si el producto vuelca o se cae. Para evitar tales accidentes,

asegúrese de cumplir las precauciones de seguridad.

Productos especificados

Los siguientes productos están sujetos a cambios sin previo

aviso. Es posible que no haya existencias disponibles de

determinados productos, que dejen de producirse algunos

productos o que no estén disponibles en determinadas

regiones.

Este soporte para TV se ha diseñado para utilizarse con los

productos especificados anteriormente. Para comprobar si es

posible utilizar este soporte para TV con otros televisores,

consulte los manuales de instrucciones correspondientes.

Algunos televisores se suministran con un folleto en el que se

explica cómo instalar el soporte para TV.

Información para los clientes

Únicamente representantes de servicio Sony autorizados

deben instalar este producto, ya que se requieren al

menos dos personas, además de cuidado, medidas de

seguridad y conocimientos técnicos especiales.

ADVERTENCIA Sobre la seguridad PRECAUCIÓN

Televisor LCD en color

SU-FL300M

KDL-46W3500

KDL-46W3100

KDL-46W3000

KDL-46V3100

KDL-46V3000

KDL-46VL130

KDL-46S3000

KDL-46D3550

KDL-46D3500

KDL-46D3100

KDL-46D3010

KDL-46D3000

KLV-46W300A

KLV-46V300A

KLV-46D300A

KDL-40W3500

KDL-40W3100

KDL-40W3000

KDL-40V3100

KDL-40V3000

KDL-40VL130

KDL-40T3000

KDL-40T2800

KDL-40T2600

KDL-40S3000

KDL-40SL130

KDL-40D3550

KDL-40D3500

KDL-40D3100

KDL-40D3010

KDL-40D3000

KDL-40D2810

KDL-40D2710

KDL-40D2600

KLV-40W300A

KLV-40V300A

KLV-40D300A

KDL-37S3100

KLV-37S310A

KDL-32XBR4

KDL-32V3100

KDL-32T3000

KDL-32T2800

KDL-32T2600

KDL-32S3100

KDL-32S3000

KDL-32SL130

KDL-32D3100

KDL-32D3010

KDL-32D3000

KDL-32D2810

KDL-32D2710

KDL-32D2600

KLV-32V300A

KLV-32S310A

KLV-32D300A

SU-FL300L

KDL-52W3000

KDL-52WL130

KDL-46W3000

KDL-46V3000

KDL-46VL130

KDL-46S3000

3

(ES)

Únicamente representantes de

servicio Sony autorizados deben

instalar los productos.

El televisor y el soporte para TV son muy pesados; por tanto,

si alguna persona no cualificada intenta llevar a cabo la

instalación, podría sufrir alguna lesión.

Tome las debidas precauciones para

evitar que el soporte para TV se

vuelque.

De lo contrario, el televisor podría volcarse y provocar

lesiones. Fije el televisor a una pared, etc., para evitar que se

vuelque.

Asegúrese de instalar el soporte

para TV en una superficie plana y

sólida.

No instale el soporte para TV de modo que se incline en

cualquier dirección. En caso contrario, el soporte para TV

podría volcarse o el televisor podría caer. Esto podría

provocar lesiones o daños.

Si instala el soporte para TV en una superficie blanda, como

un tapete o una alfombra, cubra primero dicha zona con un

panel.

No utilice un soporte para TV

dañado.

No se apoye en el televisor ni se

cuelgue de él.

Podría volcarse el soporte para TV o caerse el

televisor y provocar lesiones graves o la

muerte.

No permita que los niños se suban

en el soporte para TV ni que gateen

por las repisas.

Si los niños se suben en el soporte para TV o

entre los estantes, el cristal podría romperse

o el televisor o el soporte de suelo podrían

volcarse y provocarles lesiones graves o

incluso la muerte.

No se suba al soporte para TV.

Podría caerse, o romper el cristal y

provocar lesiones.

No cubra los orificios de ventilación

del televisor.

Si se cubren los orificios de ventilación (con

un paño, etc.), el monitor podría

sobrecalentarse y provocar un incendio.

Procure evitar que se aplaste el

cable de alimentación o el cable de

conexión.

• Evite también que se aplaste el cable de alimentación o el

cable de conexión al instalar el televisor en el soporte para

TV. Si se daña alguno de estos cables, puede producirse un

incendio o una descarga eléctrica.

• No pise el cable de alimentación ni el

de conexión al transportar el soporte

para TV. Dichos cables podrían

dañarse y provocar un incendio o una

descarga eléctrica.

No mueva el soporte para TV cuando

esté el televisor acoplado o cuando

haya algún equipo conectado en el

interior.

Si mueve el soporte para TV con el

televisor acoplado, podría dañarse la

espalda, o bien el soporte para TV podría

volcarse y provocar heridas graves.

Asimismo, podría caerse cualquier

equipo conectado en el interior,

rompiendo la repisa de vidrio o provocando otros daños

materiales.

ADVERTENCIA

Si no se tienen en cuenta las precauciones

siguientes, pueden producirse lesiones graves

o incluso la muerte a raíz de un incendio o una

descarga eléctrica, o si el producto vuelca.

No utilice el soporte para TV si presenta

fisuras. El cristal podría romperse y el

televisor podría volcar, lo que podría

provocar lesiones o daños materiales

graves.

Soporte para TV dañado

ES

Esp

a

ñol

4

(ES)

No instale equipos que no sean el

producto especificado.

• Este soporte para TV se ha diseñado para utilizarse

únicamente con el producto especificado. Si instala

equipos que no sean los especificados, pueden caerse o

dañarse y provocar lesiones.

• No coloque encima del soporte para TV objetos como

jarrones, cerámica, etc.

• No modifique el soporte para TV.

• No coloque ningún objeto caliente directamente encima

del soporte para TV. El calor puede ocasionar la

decoloración o deformación del soporte para TV.

• No coloque nada que pueda dañar el cristal directamente

encima del soporte para TV.

Asegúrese de fijar bien el televisor.

Utilice los accesorios de anclaje suministrados para fijar el

televisor en el soporte para TV. Si no instala el televisor

adecuadamente, puede caerse, o el soporte para TV puede

volcarse y provocar lesiones.

No aplique peso al cristal ni lo

someta a golpes.

Al instalar el televisor, no se apoye con la mano en el soporte

para TV. No golpee el soporte para TV con objetos duros,

como un destornillador, etc., ya que puede romperse el cristal

y provocar lesiones.

Transporte del soporte para TV

Si intenta mover el soporte para TV usted solo o sin seguir

los procedimientos adecuados, puede sufrir alguna lesión.

Para evitarlo, asegúrese de seguir los consejos que se ofrecen

a continuación.

• Procure que dos o más personas transporten el soporte

para TV, pero sólo después de haber retirado el televisor, el

equipo conectado y las repisas de vidrio.

• No arrastre el soporte para TV. Las piezas de la base del

soporte para TV podrían soltarse y dañar el suelo.

• Tenga cuidado de que las manos o los pies no queden

atrapados debajo de la placa base.

• No agarre el soporte para TV por la repisa de vidrio

durante su transporte.

No someta el cristal a golpes

fuertes.

Aunque este soporte para TV

está construido con vidrio

endurecido, debe tenerse

cuidado.

Si el cristal se rompe, los

fragmentos pueden provocar

lesiones. Para evitar esta

situación, tome las precauciones

que se indican a continuación.

• No golpee el cristal ni deje

caer objetos puntiagudos

sobre el mismo. Evite los

impactos fuertes.

• No raye ni presione el cristal

con objetos puntiagudos.

• Evite que objetos contundentes, como una aspiradora,

golpeen los bordes del cristal.

Nota sobre la capacidad de carga

No coloque ningún equipo

que supere el peso máximo

permitido para cada repisa

indicado en la ilustración.

En caso contrario, las

repisas podrían romperse.

Notas sobre la instalación

• Al llevar a cabo el montaje, coloque el material de

embalaje sobre el suelo para evitar que se dañe el suelo.

• Instale el soporte para TV sobre una superficie plana y

sólida. No lo instale en ángulo ni inclinado. Para ello,

respete las precauciones siguientes.

– No instale el soporte para TV en un sitio expuesto a la

luz directa del sol ni cerca de un calentador.

– No instale el soporte para TV en un sitio caluroso o

húmedo, ni al aire libre.

Nota sobre el uso

Para mantener el soporte para TV limpio, utilice un paño

suave y seco. Las manchas resistentes pueden eliminarse con

un paño ligeramente humedecido con jabón neutro.

Asegúrese de secar la zona a continuación con un paño suave

y seco. No utilice productos químicos, como disolventes o

bencina, ya que pueden dañar el acabado del soporte para TV.

PRECAUCIÓN

Si no se tienen en cuenta las siguientes

precauciones, pueden producirse daños

personales o materiales.

30 kg (66 lb 2 oz)

5

(ES)

Asegúrese de que al menos dos o

más personas realizan el trabajo de

instalación.

Asegúrese de que al menos dos o más personas instalan el

televisor en el soporte para TV. Si una persona realiza sola la

instalación, puede sufrir accidentes o lesiones. Durante la

instalación, procure mantener alejados a los niños.

Asegúrese de seguir las

instrucciones para instalar

firmemente el soporte para TV.

Si un tornillo no está apretado

firmemente, o se cae, el soporte para

TV podría volcarse. Esto podría

producir lesiones o daños materiales.

Tenga cuidado de no lastimarse las

manos o dedos durante el montaje.

Tenga cuidado de no pillarse los dedos ni las manos al montar

el soporte para TV e instalar el televisor.

Asegúrese de seguir las

instrucciones para instalar

firmemente el televisor.

Apriete firmemente los tornillos. Si no instala el televisor

adecuadamente, puede caerse y provocar lesiones.

*

1

Las ilustraciones anteriores corresponden al modelo

SU-FL300M. Éstas son diferentes para el modelo

SU-FL300L. Para el modelo SU-FL300L existen dos

partes cortadas en el lado del pilar lateral.

*

2

Con el modelo SU-FL300M se suministran cuatro

plantillas de papel.

Información para los  distribuidores de Sony

Procure leer detenidamente las

instrucciones de seguridad

descritas anteriormente y prestar

especial atención a la seguridad

durante la instalación,

mantenimiento, comprobación y

reparación del producto.

Paso 1: Comprobación de las  piezas

Nombre

Cantidad

Placa superior

1

Placa base

1

Pilar lateral (L)*

1

1

Pilar lateral (R)*

1

1

Pilar posterior

1

Panel frontal

1

Repisa de vidrio

1

Tornillo (+PWH5 × 25)

a

*

4

8

Tornillo (+K4 × 20) + Funda

b

*

4

2

Leva de fijación

c

*

4

4

Tornillo (+P4 × 15)

d

*

4

4

Perno de anclaje

e

*

4

2

Tapa del tornillo

f

*

4

3

Cinta de sujeción

g

*

4

1

Tornillo (M6 × 18)

Tornillo de madera (M3,8 × 20)

Gancho del altavoz (L)

1

Gancho del altavoz (R)

1

Plantilla de papel

4*

2

3*

3

Cinta adhesiva

1

(Continuación)

6

(ES)

*

3

Con el modelo SU-FL300L se suministran tres plantillas

de papel.

*

4

Las bolsas de las piezas están etiquetadas alfabéticamente.

Antes de comenzar el montaje, asegúrese de disponer de un

destornillador Phillips adecuado para fijar los tornillos

indicados arriba.

Paso 2: Montaje del soporte  para TV

Si el cable de alimentación de ca queda atrapado debajo de

un componente o entre dos o más componentes del equipo,

podría producirse un cortocircuito o una descarga eléctrica.

Si tropieza con el cable de alimentación o con el cable de

conexión, el soporte para TV podría volcarse y provocar

lesiones.

Elija la ubicación de instalación y coloque el

soporte para TV en el suelo antes de instalar el

televisor.

Debido a que el televisor es pesado, se recomienda que elija

la ubicación de instalación de antemano y que coloque el

soporte para TV en el suelo.

1

Coloque el pilar posterior en la

placa base.

1

Apriete las dos levas de fijación suministradas en la

placa base.

 La dirección que marca la flecha muestra la parte

frontal del soporte para TV.

ADVERTENCIA

Leva de fijación

Placa base

2

Coloque el pilar posterior en la placa base y fije

firmemente las dos levas de fijación con un

destornillador.

* Antes de colocar el pilar posterior, asegúrese de que

la marca

F

 indica hacia abajo.

2

Coloque los pilares laterales en

la placa base.

Fije los pilares laterales y la placa base con los cuatro

tornillos suministrados (+PWH5 × 25).

Nota

Existen diferencias entre los pilares de la derecha y de la

izquierda. Asegúrese de instalar cada pilar en el lado

correcto.

Pilar posterior

Leva de fijación

*

Pilar lateral (R)

Pilar lateral (L)

Tornillo

(+PWH5 × 25)

7

(ES)

3

Coloque la placa superior.

1

Apriete las dos levas de fijación suministradas en la

placa superior.

La ilustración que se muestra anteriormente

corresponde a un ejemplo del modelo SU-FL300M.

Para el SU-FL300L existen dos barras de refuerzo en la

placa superior.

Nota

Para evitar dañar la superficie satinada de la placa superior,

asegúrese de utilizar un paño suave para limpiarla y para

proteger la superficie de trabajo.

2

Alinee e inserte los soportes de fijación a ambos

lados de la placa superior en los pilares laterales.

3

Fije los pilares laterales con los cuatro tornillos

suministrados (+PWH5 × 25). Y fije firmemente las

dos levas de fijación restantes en la parte de atrás del

pilar posterior.

Paño suave

Leva de fijación

Placa superior

Placa superior

Tornillo

(+PWH5 × 25)

Leva de fijación

*

* Antes de colocar la placa superior, asegúrese de que

la marca

f

 indica hacia arriba.

Nota

Tenga cuidado de no pillarse los dedos al colocar la placa

superior.

4

Fije el panel frontal al soporte

para TV.

1

Alinee las tres espigas del soporte para TV con los

tres orificios del panel frontal.

2

Gire las seis levas de fijación en la placa superior y

en la placa base hacia la derecha para fijar el panel

frontal. A continuación, coloque las tres tapas de

tornillos suministradas en los tres tornillos

inferiores.

Nota

Asegúrese de colocar el panel frontal en la dirección correcta.

Panel frontal

Orificio de la espiga

Tapa del

tornillo

(Continuación)

8

(ES)

5

Fije la repisa de vidrio.

Si coloca el sistema de cine doméstico en el soporte,

debe fijar primero los ganchos del altavoz. (Consulte la

sección “Instalación del altavoz central (sólo en

sistemas de cine doméstico)” en la página 12.)

1

Inserte completamente la repisa de vidrio hasta que

entre en contacto con el pilar posterior.

Nota

Coloque la repisa de vidrio en el soporte para TV de modo

que la etiqueta de “Precaución” aparezca situada cara arriba

en la parte frontal derecha, tal como se muestra en la

ilustración.

2

Apriete los cuatro tornillos de los pilares laterales

para fijar la repisa de vidrio y el soporte para TV.

Etiqueta de

precaución

Repisa de vidrio

Paso 3: Preparación para la  instalación del televisor 1

Coloque las fundas en la placa

superior.

Coloque las fundas con los tornillos suministrados

(+K4 × 20).

Para los modelos no especificados en la

página 2:

Utilice los orificios frontales.

Para los modelos especificados en la

página 2:

Para los modelos giratorios*, utilice los orificios

posteriores; para los modelos no giratorios, utilice los

orificios frontales.

Nota

Compruebe el manual de instrucciones del televisor para

saber si es posible girarlo o no.

* La función giratoria permite ajustar el ángulo de visión del

televisor (izquierdo y derecho).

Tornillo

(+K4 × 20)

      +

Funda

Orificios

posteriores

Orificios

frontales

9

(ES)

Si el televisor no está en el soporte de sobremesa, colóquelo.

En el caso de los modelos giratorios especificados en la

página 2, siga el procedimiento descrito en el apartado 1 del

paso 4.

2

Pegue la plantilla de papel

suministrada en la placa

superior.

1

Seleccione la plantilla de papel suministrada y haga

coincidir los bordes de la esquina derecha de la

plantilla de papel con la esquina derecha de la placa

superior.

Para los modelos no especificados en la

página 2:

Consulte el folleto suministrado con el televisor

para seleccionar la plantilla de papel que

corresponda.

Para los modelos especificados en la

página 2:

Seleccione la plantilla de papel de color negro que

corresponda con el tamaño de la pantalla del

televisor.

2

Pegue la plantilla de papel a la placa superior con la

cinta adhesiva suministrada.

Plantilla de papel

Cinta

adhesiva

Paso 4: Instalación del televisor 1

Ajuste la posición del plato

giratorio en el centro (Solo para

los modelos giratorios).

Antes de instalar el televisor, alinee la lengüeta del

plato giratorio con la muesca del soporte de sobremesa.

ADVERTENCIA

Si el plato giratorio no se ajusta correctamente, el

televisor no se instalará firmemente y puede caerse.

Lengüeta

Plato giratorio

Solo para los modelos

giratorios

(Continuación)

10

(ES)

2

Instale el televisor en el soporte

para TV.

1

Haga coincidir el cuadro del soporte de sobremesa

con el cuadro del tamaño de la pantalla y las marcas

de la esquina de la plantilla de papel, de modo que

los orificios de la parte inferior del soporte de

sobremesa se alineen con las fundas colocadas en el

apartado 1 del paso 3.

2

Deslice la parte posterior del televisor de modo que

quede encajado en su sitio.

3

Extraiga la plantilla de papel de la placa superior.

Plantilla de

papel

Solo para los modelos giratorios especificados en la

página 2

A

 La marca blanca de la esquina corresponde a

los modelos de tipo giratorio.

B

 La marca blanca de la esquina corresponde a

los modelos de tipo no giratorio.

Nota

Los usuarios de los televisores de 37/40 pulgadas,

giratorios o no, deben alinear el soporte de sobremesa

con la marca negra de la esquina. (no hay marca blanca

en la esquina de la plantilla de papel para los modelos de

37/40 pulgadas).

3

Fije los pernos de anclaje.

Fije los dos pernos de anclaje suministrados a la parte

posterior del televisor.

Nota

Si no se usan los dos pernos de anclaje para fijar el televisor,

podría caerse y provocar lesiones.

Perno de

anclaje

11

(ES)

Paso 5: Medidas de seguridad  para evitar el vuelco

ADVERTENCIA

Tome las debidas precauciones para evitar que el soporte

para TV se vuelque y provoque posibles lesiones y daños

materiales.

1

Coloque la cinta de sujeción.

1

Atornille la cinta de sujeción al soporte para TV

con el tornillo de madera, mediante el

destornillador.

2

Fije la cinta de sujeción al soporte de sobremesa y

atornille la cinta con el tornillo de fijación

suministrado, mediante una moneda, etc.

3

Apriete la cinta de sujeción para ajustar la longitud

mientras sujeta el soporte de sobremesa.

2

Conecte los cables.

Pase los cables a través de los portacables y de los

orificios del pilar posterior.

Nota

Si no se instalan los cables correctamente, es posible que

queden atrapados y que sufran daños, lo cual podría provocar

descargas eléctricas, etc.

3

Fije el televisor a la pared.

Prepare antes una cuerda resistente o una cadena y un

soporte de anclaje a la pared como los que suelen

encontrarse en el mercado.

1

Fije el soporte de anclaje a la pared en una pared sólida.

2

Pase la cuerda o la cadena por los dos agujeros de los

pernos de anclaje y tense el otro extremo de la cuerda

o la cadena en el soporte de anclaje a la pared.

Cuerda o

cadena

resistentes

Soporte de anclaje a la

pared

12

(ES)

El diseño y las especificaciones están sujetos a cambios sin

previo aviso.

Especificaciones

No coloque ningún equipo en la repisa de vidrio que

supere su peso máximo autorizado, ya que podría

romperse y provocar lesiones.

SU-FL300M

SU-FL300L

Dimensiones:

mm (pulgadas)

A

1.035

(40 3/4)

1.280

(50 1/2)

B

503

(19 7/8)

503

(19 7/8)

C

485

(19 1/8)

518

(20 1/2)

D

895

(35 1/4)

1.140

(45)

E

303

(12)

303

(12)

F

418

(16 1/2)

468

(18 1/2)

G

146

(5 3/4)

146

(5 3/4)

H

120

(4 3/4)

130

(5 1/8)

I

272

(10 3/4)

340

(13 1/2)

Peso:

35 kg

(77 lb 3 oz)

52 kg

(114 lb 11 oz)

H

I

A

D

E

B

G

F

C

30 kg (66 lb 2 oz)

Nota sobre la capacidad de carga

Instalación del altavoz  central (sólo en sistemas  de cine doméstico)

El modelo SS-CT71/CNP2200 del altavoz central se

utiliza con los siguientes modelos de sistema de cine

doméstico:

El modelo SS-CT72/CT74 del altavoz central se utiliza

con los siguientes modelos de sistema de cine

doméstico:

Notas

• Los productos mencionados anteriormente están expuestos

a cambios si previo aviso, es posible que no haya

existencias o que éstos dejen de producirse.

• Es posible que determinados modelos no estén disponibles

en determinadas regiones.

Antes de colocar el gancho del altavoz:

En el modelo SS-CT71/CNP2200, las marcas H-L/H-R

deben estar orientadas hacia delante. (La marca

H-L es para la parte izquierda, mientras que la marca

H-R es para la parte derecha.)

En el modelo SS-CT72/CT74, las marcas S-L/S-R

deben estar orientadas hacia delante. (La marca S-L es

para la parte izquierda, mientras que la marca S-R es

para la parte derecha.)

DAV-HDX665

DAV-HDX466

DAV-HDX465

DAV-HDX267W

DAV-HDX266

DAV-HDX265

DAV-HDZ235

HT-SF2000

HT-SF1200

HT-SF1100

DAV-DZ750K

DAV-DZ630

DAV-DZ556KB

DAV-DZ555K

DAV-DZ555M

DAV-DZ530

DAV-DZ250KW

DAV-DZ250K

DAV-DZ250M

DAV-DZ231

DAV-DZ230

DAV-DZ151KB

DAV-DZ150K

DAV-HDX900W

DAV-HDX501W

DAV-HDX500

DAV-DZ1000

DAV-DZ850KW

DAV-DZ850M

DAV-DZ830W

DAV-DZ531W

Tornillo del gancho del altavoz del

modelo SS-CT72/CT74

Tornillo del gancho del altavoz del

modelo SS-CT71/CNP2200

13

(ES)

1

Coloque el gancho del altavoz.

Fije cada gancho del altavoz con los tornillos

suministrados (+P4 × 15) (dos tornillos para el derecho/

izquierdo) a la parte inferior de la placa superior.

2

Cuelgue el altavoz central en los

tornillos del gancho tal y como

se muestra en la ilustración.

Gancho del

altavoz

Tornillo

(+P4 × 15)

Gancho del

altavoz

Altavoz central: SS-CT71/CNP2200

Altavoz central: SS-CT72/CT74

Tornillo

(+P4 × 15)

Altavoz central

2

(PT)

Obrigado por ter adquirido este

produto.

O não cumprimento das precauções de segurança ou a

utilização incorrecta do produto poderá provocar lesões

graves ou um incêndio.

Este manual de instruções descreve as precauções

importantes necessárias para evitar acidentes e utilizar o

produto de forma correcta. Leia este manual na íntegra e

utilize o produto correctamente. Guarde este manual para

futuras consultas.

Para os agentes da Sony

Para a instalação de um televisor são necessárias duas ou

mais pessoas, cuidado especial e técnica. Ao instalar um

televisor, consulte cuidadosamente este manual. A Sony não

se responsabiliza por quaisquer acidentes ou danos causados

pela instalação ou manuseamento incorrecto. Após a

instalação, entregue este manual de instruções ao cliente.

Os produtos da Sony são concebidos para oferecer a máxima

segurança. Uma utilização incorrecta poderá provocar lesões

graves no caso de incêndio, choque eléctrico ou queda do

produto. Para evitar esse tipo de acidentes, respeite as

precauções de segurança.

Produtos especificados

Os seguintes produtos estão sujeitos a alterações sem aviso

prévio. Determinados modelos poderão estar esgotados, ser

descontinuados ou não se encontrar disponíveis em certas

regiões.

Este Suporte de Televisor destina-se à utilização com os

produtos acima especificados. Para outros televisores,

consulte as respectivas instruções de funcionamento para

verificar se este Suporte de Televisor pode ser utilizado.

Alguns televisores são fornecidos com um folheto explicativo

acerca da instalação do Suporte de Televisor.

Para os clientes

Este produto só deve ser instalado por representantes de

assistência técnica Sony qualificados, dado serem

necessárias duas ou mais pessoas, cuidado especial,

segurança e técnica.

AVISO Segurança ATENÇÃO

Televisor a Cores com Ecrã LCD

SU-FL300M

KDL-46W3500

KDL-46W3100

KDL-46W3000

KDL-46V3100

KDL-46V3000

KDL-46VL130

KDL-46S3000

KDL-46D3550

KDL-46D3500

KDL-46D3100

KDL-46D3010

KDL-46D3000

KLV-46W300A

KLV-46V300A

KLV-46D300A

KDL-40W3500

KDL-40W3100

KDL-40W3000

KDL-40V3100

KDL-40V3000

KDL-40VL130

KDL-40T3000

KDL-40T2800

KDL-40T2600

KDL-40S3000

KDL-40SL130

KDL-40D3550

KDL-40D3500

KDL-40D3100

KDL-40D3010

KDL-40D3000

KDL-40D2810

KDL-40D2710

KDL-40D2600

KLV-40W300A

KLV-40V300A

KLV-40D300A

KDL-37S3100

KLV-37S310A

KDL-32XBR4

KDL-32V3100

KDL-32T3000

KDL-32T2800

KDL-32T2600

KDL-32S3100

KDL-32S3000

KDL-32SL130

KDL-32D3100

KDL-32D3010

KDL-32D3000

KDL-32D2810

KDL-32D2710

KDL-32D2600

KLV-32V300A

KLV-32S310A

KLV-32D300A

SU-FL300L

KDL-52W3000

KDL-52WL130

KDL-46W3000

KDL-46V3000

KDL-46VL130

KDL-46S3000

3

(PT)

Os produtos deverão ser instalados

apenas por representantes de

assistência técnica Sony

qualificados.

O televisor e o Suporte de Televisor são muito pesados; a

instalação por pessoal não qualificado poderá provocar lesões

graves.

Certifique-se de que toma as

medidas apropriadas para evitar que

o Suporte de Televisor caia.

Se não o fizer, o televisor poderá cair e provocar lesões.

Fixe o televisor a uma parede etc., de forma a evitar que este

caia.

Certifique-se de que instala o

Suporte de Televisor numa

superfície resistente e nivelada.

Não instale o Suporte de Televisor inclinado numa direcção.

Se o fizer, o Suporte de Televisor poderá tombar e o televisor

cair. Isto poderá provocar lesões ou danos.

Se quiser instalar o Suporte de Televisor numa superfície

mole, por exemplo, em cima de um tapete, coloque uma

tábua por baixo do Suporte de Televisor.

Não utilize um Suporte de Televisor

fissurado.

Não se apoie nem fique suspenso no

televisor.

O Suporte de Televisor poderá tombar ou o

televisor cair e provocar lesões graves ou

morte.

Não permita que as crianças subam

para cima do Suporte de Televisor

ou permaneçam entre as prateleiras.

Se uma criança subir para o Suporte de

Televisor ou se meter entre as prateleiras,

poderão ocorrer ferimentos graves ou

mesmo morte, devido à quebra do vidro ou

do Suporte de Televisor, e o televisor tombar.

Não ande sobre o Suporte de

Televisor.

Poderá cair ou quebrar o vidro e

provocar lesões.

Não tape as aberturas de ventilação

do televisor.

Se tapar as aberturas de ventilação (com um

pano etc.), o aparelho pode sobreaquecer e

incendiar-se.

Não trilhe o cabo de alimentação

nem o cabo de ligação.

• Não trilhe o cabo de alimentação nem o cabo de ligação

quando instalar o televisor no Suporte de Televisor. Se o

cabo de alimentação ou de ligação estiver danificado,

poderá provocar um incêndio ou choque eléctrico.

• Não pise o cabo de alimentação ou de

ligação quando transportar o Suporte

de Televisor. Se o cabo de alimentação

ou de ligação estiver danificado,

poderá provocar um incêndio ou

choque eléctrico.

Não desloque o Suporte de Televisor

com o televisor fixo ou com

equipamento ligado no interior.

Se deslocar o Suporte de Televisor com o

televisor fixo, poderá magoar as costas ou

causar a queda do Suporte de Televisor,

provocando lesões graves. Qualquer

equipamento ligado no interior poderá

também cair, podendo quebrar a

prateleira de vidro ou provocar outros danos materiais.

AVISO

O não cumprimento das seguintes precauções

poderá provocar morte ou lesões graves através

de incêndio, choque eléctrico ou queda do

produto.

Não utilize o Suporte de Televisor se este

apresentar quaisquer fissuras. O vidro

poderá quebrar e provocar a queda do

televisor, causando lesões ou danos

graves.

Suporte de Televisor

fissurado

PT

Português

4

(PT)

Instale unicamente os produtos

especificados.

• Este Suporte de Televisor só pode ser utilizado com o

produto especificado. A instalação de qualquer outro

equipamento que não o especificado poderá resultar na

queda ou quebra do Suporte de Televisor e provocar

lesões.

• Não coloque objectos sobre o Suporte de Televisor como,

por exemplo, jarras de flores ou cerâmica etc.

• Não altere o Suporte de Televisor.

• Não coloque nada quente directamente sobre o Suporte de

Televisor. O calor poderá provocar a descoloração ou

deformação do Suporte de Televisor.

• Não coloque nada directamente sobre o Suporte de

Televisor que possa danificar o vidro.

Certifique-se de que fixa o televisor.

Fixe o televisor ao Suporte de Televisor com os acessórios de

fixação fornecidos. Se o televisor não for adequadamente

instalado, poderá cair ou o Suporte de Televisor poderá

tombar e provocar lesões.

Não faça força sobre o vidro nem o

exponha a qualquer tipo de impacto.

Não faça força sobre o Suporte de Televisor com as mãos

quando instalar o televisor. Não bata no Suporte de Televisor

com objectos duros, como uma chave de parafusos etc. O

vidro poderá quebrar e provocar lesões.

Quando transportar o Suporte de

Televisor

Se tentar deslocar o Suporte de Televisor sozinho ou sem

respeitar os procedimentos adequados, poderá provocar

lesões. Para evitar que isto aconteça, siga os conselhos

abaixo.

• Certifique-se de que duas ou mais pessoas transportam o

Suporte de Televisor e apenas depois de retirar o televisor,

o equipamento ligado e as prateleiras de vidro.

• Não arraste o Suporte de Televisor. As peças da base do

Suporte de Televisor poderão soltar-se e danificar o piso.

• Tenha cuidado para não entalar as mãos ou os pés sob a

Placa Base.

• Não pegue na prateleira de vidro enquanto transporta o

Suporte de Televisor.

Não submeta o vidro a choques

excessivos.

Este Suporte de Televisor é feito

de vidro temperado mas exige

cuidado.

Observe as precauções

indicadas abaixo, na medida em

que, se o vidro quebrar, os

fragmentos poderão provocar

lesões.

• Não bata no vidro nem deixe

cair objectos pontiagudos

sobre o mesmo. Evite

choques excessivos.

• Não risque nem fure o vidro

com objectos pontiagudos.

• Não bata com objectos pesados, como um aspirador, nos

cantos do vidro.

Nota sobre a capacidade de carga

Não coloque qualquer

equipamento com um peso

superior à carga máxima

especificada para cada

prateleira, conforme

indicado na ilustração.

Caso contrário, as

prateleiras poderão quebrar.

Notas sobre a instalação

• Durante a montagem, coloque os materiais da embalagem

no chão para evitar danos no mesmo.

• Instale o Suporte de Televisor numa superfície resistente e

nivelada. Não instale o Suporte de Televisor torto ou

inclinado. Para evitar esta situação, respeite as seguintes

precauções.

– Não instale o Suporte de Televisor num local exposto à

luz solar directa ou junto a um aquecedor.

– Não instale o Suporte de Televisor no exterior nem em

locais quentes ou húmidos.

Nota sobre a utilização

Limpe o Suporte de Televisor ocasionalmente com um pano

macio e seco. Para retirar as manchas mais difíceis, utilize

um pano ligeiramente humedecido com sabão. Certifique-se

de que, em seguida, limpa a área com um pano macio e seco.

Não utilize químicos, como diluente ou benzina, pois podem

danificar o acabamento do Suporte de Televisor.

ATENÇÃO

Se não respeitar as seguintes precauções,

poderá provocar lesões ou danos materiais.

30 kg

5

(PT)

A instalação deverá ser efectuada

por duas ou mais pessoas.

A colocação do televisor no Suporte de Televisor deverá ser

efectuada por duas ou mais pessoas. Se a instalação for

efectuada por apenas uma pessoa, poderá provocar um

acidente ou lesões. Não deixe as crianças aproximarem-se

durante a instalação do Suporte de Televisor.

Certifique-se de que o Suporte de

Televisor é montado em segurança,

de acordo com as instruções.

Se um parafuso não for apertado

firmemente ou tiver caído, o Suporte

de Televisor poderá cair. Isto poderá

provocar lesões ou danos.

Tenha cuidado para não magoar as

suas mãos ou os seus dedos

durante a montagem.

Tenha cuidado para não trilhar os dedos ou as mãos quando

montar o Suporte de Televisor e instalar o televisor.

Monte o televisor com segurança

seguindo as instruções.

Aperte os parafusos firmemente. Se o televisor não ficar

instalado com segurança, poderá cair e provocar lesões.

*

1

As ilustrações acima destinam-se ao SU-FL300M.

Diferem, portanto, do SU-FL300L. Para o SU-FL300L,

existem dois entalhes no lado da Coluna Lateral.

*

2

Para o SU-FL300M, são fornecidos quadro modelos de

papel.

*

3

Para o SU-FL300L, são fornecidos três modelos de papel.

*

4

Os sacos das peças são identificados alfabeticamente.

Certifique-se de que tem uma chave de parafusos Phillips para

os parafusos acima indicados antes de proceder à montagem.

Para os agentes da  Sony

Leia as precauções de segurança

acima indicadas na íntegra e

preste especial atenção às

medidas de segurança a tomar

durante a instalação, manutenção,

verificação e reparação deste

produto.

Passo 1:  Verificar as peças

Nome

Quantida

Placa Superior

1

Placa Base

1

Coluna Lateral (L)*

1

1

Coluna Lateral (R)*

1

1

Coluna Traseira

1

Painel Dianteiro

1

Prateleira de Vidro

1

Parafuso (+PWH5 × 25)

a

*

4

8

Parafuso (+K4 × 20) + Bucha

b

*

4

2

Parafuso de fecho de came

c

*

4

4

Parafuso (+P4 × 15)

d

*

4

4

Parafuso de fixação

e

*

4

2

Tampa do parafuso

f

*

4

3

Faixa de apoio

g

*

4

1

Parafuso (M6 × 18)

Parafuso para madeira (M3,8 × 20)

Gancho do Altifalante (L)

1

Gancho do Altifalante (R)

1

Modelo de papel

4*

2

3*

3

Fita

1

6

(PT)

Passo 2:  Montagem do Suporte  de Televisor

Se o cabo de alimentação ficar trilhado sob ou entre as

peças do equipamento, poderá provocar um curto-circuito

ou choque eléctrico. Se tropeçar no cabo de alimentação ou

no cabo de ligação, o Suporte de Televisor poderá tombar,

provocando lesões.

Decida qual será o local de instalação e pouse o

Suporte de Televisor antes de instalar o televisor.

Dado o televisor ser pesado, recomenda-se que decida qual

o local de instalação antes de instalar o Suporte de

Televisor.

1

Fixe a Coluna Traseira à Placa

Base.

1

Aperte os dois parafusos de fecho de came

fornecidos à Placa Base.

 A direcção da seta indica a dianteira do Suporte

de Televisor.

AVISO

Parafuso de fecho de came

Placa Base

2

Fixe a Coluna Traseira à Placa Base e fixe os dois

Fechos de Came com uma chave de parafusos.

* Antes de fixar o Coluna Traseira, certifique-se de

que os pontos assinalados

F

 estão no sentido

descendente.

2

Fixe as Colunas Laterais à Placa

Base.

Fixe as Colunas Laterais e a Placa Base com os quatro

parafusos fornecidos (+PWH5 × 25).

Nota

Existem diferenças entre a coluna esquerda e a coluna direita.

Certifique-se de que instala cada coluna no lado correcto.

Coluna

Traseira

Fecho de came

*

Coluna Lateral (R)

Coluna Lateral (L)

Parafuso

(+PWH5 × 25)

7

(PT)

3

Fixe a Placa Superior.

1

Aperte os dois parafusos de fecho de came

fornecidos à Placa Superior.

A ilustração acima apresentada refere-se ao SU-

FL300M como um exemplo. Para o SU-FL300L,

existem duas barras de reforço na Placa Superior.

Nota

Para evitar danificar a superfície brilhante da Placa Superior,

certifique-se de que limpa e coloca um pano macio sobre a

superfície de trabalho.

2

Alinhe e introduza os suportes de fixação em ambos

os lados da Placa Superior, nas Colunas Laterais.

3

Fixe as Colunas Laterais com os quatro parafusos

fornecidos (+PWH5 × 25). Fixe os dois fechos de

came restantes na parte posterior do Coluna Traseira.

Pano macio

Parafuso de fecho de came

Placa Superior

Placa Superior

Parafuso

(+PWH5 × 25)

Fecho de came

*

* Antes de fixar o Placa Superior, certifique-se de que

os pontos assinalados

f

 estão no sentido

ascendente.

Nota

Tenha cuidado para não trilhar os dedos durante a instalação

da Placa Superior.

4

Fixe o Painel Dianteiro ao

Suporte de Televisor.

1

Alinhe os três pinos do Suporte de Televisor com os

três orifícios do Painel Dianteiro.

2

Rode os seis parafusos de bloqueio nas Placas Base

e Superior no sentido dos ponteiros do relógio para

fixar o Painel Dianteiro. Em seguida, fixe as três

tampas de parafusos fornecidas nos três parafusos

inferiores.

Nota

Certifique-se de que instala o Painel Dianteiro na direcção

correcta.

Painel Dianteiro

Orifício do pino

Tampa do

parafuso

(Continuação)

8

(PT)

5

Fixe a Prateleira de Vidro.

Se instalar o sistema de Home Theatre no Suporte,

aplique primeiro os Ganchos do Altifalante. (Consulte

“Instalação do Altifalante Central (Apenas para

sistemas de Home Theatre)” na página 13.)

1

Introduza completamente a Prateleira de Vidro até

tocar no Coluna Traseira.

Nota

Fixe a Prateleira de Vidro ao Suporte de Televisor, mantendo

a etiqueta de Precaução virada para cima no lado dianteiro

direito, tal como ilustrado.

2

Aperte os quatro parafusos nas Colunas Laterais

para fixar a Prateleira de Vidro ao Suporte de

Televisor.

Etiqueta de

precaução

Prateleira de Vidro

Passo 3:  Preparação da  instalação do televisor 1

Fixe as buchas na Placa Superior.

Fixe as buchas com os parafusos fornecidos

(+K4 × 20).

Para modelos não especificados na página 2:

Utilize os orifícios dianteiros.

Para modelos especificados na página 2:

Para modelos de tipo giratório*, utilize os orifícios

traseiros; para modelos de tipo não giratório, utilize os

orifícios dianteiros.

Nota

Consulte as instruções de funcionamento do seu televisor

para confirmar se o seu televisor pode girar ou não.

* A função giratória permite-lhe ajustar o ângulo de

visualização do televisor (esquerda e direita).

Orifícios traseiros

Orifícios dianteiros

Parafuso

(+K4 × 20)

+

Bucha
