Especificações
XS-GTX1740C
Coluna
Coaxial de 4 vias:
Graves 17 cm, cónico
Gama média 3,5 cm,
balanceados, tipo cúpula
Agudos 1,1 cm, tipo cúpula
Super agudos 0,8 cm, tipo
cúpula
Potência máxima de curto-prazo*
1
300 W
*
2
Potência nominal
75 W
*
2
Impedância nominal
4 Ω
Nível de pressão acústica de saída 89±2 dB (1 W, 1 m)
*
2
Amplitude de frequência efectiva 30 – 27.000 Hz
*
2
Peso
Aprox. 860 g por coluna
Acessórios fornecidos
Peças para instalação
XS-GTX1340C
Coluna
Coaxial de 4 vias:
Graves 13 cm, cónico
Gama média 3,5 cm,
balanceados, tipo cúpula
Agudos 1,1 cm, tipo cúpula
Super agudos 0,8 cm, tipo
cúpula
Potência máxima de curto-prazo*
1
220 W
*
2
Potência nominal
50 W
*
2
Impedância nominal
4 Ω
Nível de pressão acústica de saída 88±2 dB (1 W, 1 m)
*
2
Amplitude de frequência efectiva 40 – 27.000 Hz
*
2
Peso
Aprox. 630 g por coluna
Acessórios fornecidos
Peças para instalação
Design e especificações sujeitos a alterações sem aviso prévio.
*
1
“Potência máxima de curto-prazo” pode também ser referida
como “Potência de pico”.
*
2
Condição de Teste: IEC 60268-5 (2003-05)
Caratteristiche tecniche
XS-GTX1740C
Diffusore
Coassiale a 4 vie:
Woofer da 17 cm, tipo a cono
Gamma media da 3,5 cm, tipo
B.D
Tweeter da 1,1 cm, tipo a
cupola
Super tweeter da 0,8 cm, tipo a
cupola
Potenza massima a breve termine
*
1
300 W
*
2
Potenza nominale
75 W
*
2
Impedenza nominale
4 Ω
Livello pressione sonora in uscita 89±2 dB (1 W, 1 m)
*
2
Gamma di frequenza effettiva
30 – 27.000 Hz
*
2
Peso
Circa 860 g per diffusore
Accessori in dotazione
Elementi per installazione
XS-GTX1340C
Diffusore
Coassiale a 4 vie:
Woofer da 13 cm, tipo a cono
Gamma media da 3,5 cm, tipo
B.D
Tweeter da 1,1 cm, tipo a
cupola
Super tweeter da 0,8 cm, tipo a
cupola
Potenza massima a breve termine
*
1
220 W
*
2
Potenza nominale
50 W
*
2
Impedenza nominale
4 Ω
Livello pressione sonora in uscita 88±2 dB (1 W, 1 m)
*
2
Gamma di frequenza effettiva
40 – 27.000 Hz
*
2
Peso
Circa 630 g per diffusore
Accessori in dotazione
Elementi per installazione
Il design e le caratteristiche tecniche sono soggetti a modifiche
senza preavviso.
*
1
“Potenza massima a breve termine” potrebbe anche essere
riferito a “Alimentazione massima”.
*
2
Condizione di prova: IEC 60268-5 (2003-05)
Dane techniczne
XS-GTX1740C
Głośnik
Współosiowy 4-drożny:
Niskotonowy 17 cm, typ
stożkowy
Średniotonowy 3,5 cm, typ B.D
Wysokotonowy 1,1 cm, typ
kopułowy
Superwysokotonowy 0,8 cm,
typ kopułowy
Maksymalna moc chwilowa
*
1
300 W
*
2
Moc znamionowa
75 W
*
2
Impedancja znamionowa
4 Ω
Wyjściowe ciśnienie akustyczne 89±2 dB (1 W, 1 m)
*
2
Skuteczne pasmo przenoszenia
30 – 27 000 Hz
*
2
Waga
około 860 g/głośnik
Dostarczony osprzęt
Elementy instalacyjne
XS-GTX1340C
Głośnik
Współosiowy 4-drożny:
Niskotonowy 13 cm, typ
stożkowy
Średniotonowy 3,5 cm, typ B.D
Wysokotonowy 1,1 cm, typ
kopułowy
Superwysokotonowy 0,8 cm,
typ kopułowy
Maksymalna moc chwilowa
*
1
220 W
*
2
Moc znamionowa
50 W
*
2
Impedancja znamionowa
4 Ω
Wyjściowe ciśnienie akustyczne 88±2 dB (1 W, 1 m)
*
2
Skuteczne pasmo przenoszenia
40 – 27 000 Hz
*
2
Waga
około 630 g/głośnik
Dostarczony osprzęt
Elementy instalacyjne
Konstrukcja i dane techniczne mogą ulec zmianie bez uprzedzenia.
*
1
„Maksymalna moc chwilowa” jest także nazywana „mocą
szczytową”.
*
2
Warunki testowe: IEC 60268-5 (2003-05)
Specifications
XS-GTX1740C
Speaker
Coaxial 4-way:
Woofer 17 cm cone type
Midrange 3.5 cm balanced
dome type
Tweeter 1.1 cm dome type
Super tweeter 0.8 cm dome
type
Short-term Maximum power*
1
300 W*
2
Rated power
75 W*
2
Rated impedance
4 Ω
Output sound pressure level
89±2 dB (1 W, 1 m)*
2
Effective frequency ranage
30 – 27,000 Hz*
2
Mass
Approx. 860 g per speaker
Supplied accessories
Parts for installation
XS-GTX1340C
Speaker
Coaxial 4-way:
Woofer 13 cm cone type
Midrange 3.5 cm balanced
dome type
Tweeter 1.1 cm dome type
Super tweeter 0.8 cm dome
type
Short-term Maximum power*
1
220 W*
2
Rated power
50 W*
2
Rated impedance
4 Ω
Output sound pressure level
88±2 dB (1 W, 1 m)*
2
Effective frequency range
40 – 27,000 Hz*
2
Mass
Approx. 630 g per speaker
Supplied accessories
Parts for installation
Design and specifications are subject to change without notice.
*
1
“Short-term Maximum power” may also be referred to as “Peak
Power”.
*
2
Testing Condition : IEC 60268-5 (2003-05)
Spécifications
XS-GTX1740C
Haut-parleur
Coaxial à 4 voies :
Haut-parleur de graves de
17 cm de type conique
Médiums 3,5 cm de type à
dôme équilibré
Haut-parleur d'aigus de 1,1 cm
de type dôme
Super tweeter de 0,8 cm de type
dôme
Puissance maximale à court terme
*
1
300 W
*
2
Puissance nominale
75 W
*
2
Impédance nominale
4 Ω
Niveau de pression acoustique
89±2 dB (1 W, 1 m)
*
2
Plage de fréquences efficace
30 – 27 000 Hz
*
2
Poids
Environ 860 g par haut-parleur
Accessoires fournis
Eléments d’installation
XS-GTX1340C
Haut-parleur
Coaxial à 4 voies :
Haut-parleur de graves de
13 cm de type conique
Médiums 3,5 cm de type à
dôme équilibré
Haut-parleur d'aigus de 1,1 cm
de type dôme
Super tweeter de 0,8 cm de type
dôme
Puissance maximale à court terme
*
1
220 W
*
2
Puissance nominale
50 W
*
2
Impédance nominale
4 Ω
Niveau de pression acoustique
88±2 dB (1 W, 1 m)
*
2
Plage de fréquences efficace
40 – 27 000 Hz
*
2
Poids
Environ 630 g par haut-parleur
Accessoires fournis
Eléments d’installation
La conception et les spécifications sont sujettes à modification sans
préavis.
*
1
La « Puissance maximale à court-terme » peut aussi être
désignée sous le nom de « Puissance de crête ».
*
2
Conditions de test : CEI 60268-5 (2003-05)
Especificaciones
XS-GTX1740C
Altavoz
Coaxial de 4 vías:
Graves 17 cm, tipo cónico
Gama media 3,5 cm, tipo BD
Agudos 1,1 cm, balanceado
tipo cúpula
Súper agudos 0,8 cm,
balanceado tipo cúpula
Potencia de pico máximo
*
1
300 W
*
2
Potencia nominal
75 W
*
2
Impedancia nominal
4 Ω
Sensibilidad
89±2 dB (1 W, 1 m)
*
2
Rango de frecuencia efectivo
30 – 27 000 Hz
*
2
Peso
Aprox. 860 g por altavoz
Accesorios suministrados
Componentes para instalación
XS-GTX1340C
Altavoz
Coaxial de 4 vías:
Graves 13 cm, tipo cónico
Gama media 3,5 cm, tipo BD
Agudos 1,1 cm, balanceado
tipo cúpula
Súper agudos 0,8 cm,
balanceado tipo cúpula
Potencia de pico máximo
*
1
220 W
*
2
Potencia nominal
50 W
*
2
Impedancia nominal
4 Ω
Sensibilidad
88±2 dB (1 W, 1 m)
*
2
Rango de frecuencia efectivo
40 – 27 000 Hz
*
2
Peso
Aprox. 630 g por altavoz
Accesorios suministrados
Componentes para instalación
Diseño y especificaciones sujetos a cambio sin previo aviso.
*
1
“Potencia de pico máximo” también puede denominarse
“Potencia de pico”.
*
2
Condición de verificación : IEC 60268-5 (2003-05)
4-116-117-
11
(3)
4-way Speaker
©2008 Sony Corporation Printed in Vietnam
XS-GTX1740C XS-GTX1340C
Προδιαγραφές
XS-GTX1740C
Ηχείο
Ομοαξονικό 4 κατευθύνσεων:
Woofer 17 cm, κωνικού τύπου
Midrange 3,5 cm, τύπου B.D
Tweeter 1,1 cm, τύπου θόλου
Super tweeter 0,8 cm, τύπου
θόλου
Μέγιστη βραχυπρόθεσμη ισχύς
*
1
300 W
*
2
Ονομαστική ισχύς
75 W
*
2
Ονομαστική αντίσταση
4 Ω
Επίπεδο ηχητικής πίεσης εξόδου 89±2 dB (1 W, 1 m)
*
2
Περιοχή αποτελεσματικών συχνοτήτων 30 – 27.000 Hz
*
2
Βάρος
Περίπου 860 g ανά ηχείο
Παρεχόμενος εξοπλισμός
εξαρτήματα για την
τοποθέτηση
XS-GTX1340C
Ηχείο
Ομοαξονικό 4 κατευθύνσεων:
Woofer 13 cm, κωνικού τύπου
Midrange 3,5 cm, τύπου B.D
Tweeter 1,1 cm, τύπου θόλου
Super tweeter 0,8 cm, τύπου
θόλου
Μέγιστη βραχυπρόθεσμη ισχύς
*
1
220 W
*
2
Ονομαστική ισχύς
50 W
*
2
Ονομαστική αντίσταση
4 Ω
Επίπεδο ηχητικής πίεσης εξόδου 88±2 dB (1 W, 1 m)
*
2
Περιοχή αποτελεσματικών συχνοτήτων 40 – 27.000 Hz
*
2
Βάρος
Περίπου 630 g ανά ηχείο
Παρεχόμενος εξοπλισμός
εξαρτήματα για την
τοποθέτηση
Η σχεδίαση και οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς
προειδοποίηση.
*
1
H “Μέγιστη βραχυπρόθεσμη ισχύς” αναφέρεται επίσης ως
“ισχύς κορυφής”.
*
2
Συνθήκες δοκιμής: IEC 60268-5 (2003-05)
Технические характеристики
XS-GTX1740C
Гpомкоговоpитeль
Коаксиальная 4-полосная
система:
Низкочастотный 17 см,
конического типа
Cpeднeчacтотный 3,5 cм,
cбaлaнcиpовaнный,
кyпольного типa
Высокочастотный 1,1 см,
кyпольного типa
Сверхвысокочастотный
0,8 см, кyпольного типа
Кратковременная максимальная мощность
*
1
300 Вт
*
2
Номинальная мощность
75 Вт
*
2
Номинальное сопротивление 4 Ом
Уровень выходного звукового давления
89 ±2 дБ (1 Вт, 1 м)
*
2
Рабочий диапазон частот
30 – 27000 Гц
*
2
Масса
Oколо 860 грамм
Входящие в комплект принадлежности
Детали для установки
XS-GTX1340C
Гpомкоговоpитeль
Коаксиальная 4-полосная
система:
Низкочастотный 13 см,
конического типа
Cpeднeчacтотный 3,5 cм,
cбaлaнcиpовaнный,
кyпольного типa
Высокочастотный 1,1 см,
кyпольного типa
Сверхвысокочастотный
0,8 см, кyпольного типа
Кратковременная максимальная мощность
*
1
220 Вт
*
2
Номинальная мощность
50 Вт
*
2
Номинальное сопротивление 4 Ом
Уровень выходного звукового давления
88 ±2 дБ (1 Вт, 1 м)
*
2
Рабочий диапазон частот
40 – 27000 Гц
*
2
Масса
Oколо 630 грамм
Входящие в комплект принадлежности
Детали для установки
Конструкция и технические характеристики могут быть
изменены без уведомления.
*
1
«Кратковременная максимальная мощность» также может
называться термином «Пиковая мощность»
*
2
Условие испытания: IEC 60268-5 (2003-05)
Texнічні xapaктepиcтики
XS-GTX1740C
Динaміки
Коaкcіaльнa 4-смугова
cиcтeмa:
Hизькочacтотний динaмік
17 cм, конічного типy
Cepeдньочacтотний динaмік
3,5 cм, конycний тип.
Bиcокочacтотний динaмік
1,1 cм, кyпольний тип.
Haдвиcокочacтотний
динaмік 0,8 cм, кyпольний
тип.
Максимальна короткочасна потужність
*
1
300 Вт
*
2
Номінальна потужність
75 Вт
*
2
Номінальний імпеданс
4 Ω
Рівень тиску вихідного звуку 89 ±2 дБ (1 Вт, 1 м)
*
2
Ефективний діапазон частот
30 – 27000 Гц
*
2
Вага
приблизно 860 г кожний
динaмік
Додаткове обладнання
Обладнання для монтажу
XS-GTX1340C
Динaміки
Коaкcіaльнa 4-смугова
cиcтeмa:
Hизькочacтотний динaмік
13 cм, конічного типy
Cepeдньочacтотний динaмік
3,5 cм, конycний тип.
Bиcокочacтотний динaмік
1,1 cм, кyпольний тип.
Haдвиcокочacтотний
динaмік 0,8 cм, кyпольний
тип.
Максимальна короткочасна потужність
*
1
220 Вт
*
2
Номінальна потужність
50 Вт
*
2
Номінальний імпеданс
4 Ω
Рівень тиску вихідного звуку 88 ±2 дБ (1 Вт, 1 м)
*
2
Ефективний діапазон частот
40 – 27000 Гц
*
2
Вага
приблизно 630 г кожний
динaмік
Додаткове обладнання
Обладнання для монтажу
Конструкція та технічні характеристики можуть бути
змінені без попередження.
*
1
Інше визначення «Максимальної короткочасної
потужності» - «Пікова потужність».
*
2
Умови проведення випробувань: IEC 60268-5 (2003-05)
4-полоcный гpомкоговоpитeль
Cдeлaно во Bьeтнaмe
Instructions Mode d’emploi Instrucciones Montageanleitung Instruktioner Gebruiksaanwijzing Instruções Istruzioni per I’uso Instrukcja obsługi Oδηγίες Инструкции Інcтpyкції
Technische Daten
XS-GTX1740C
Lautsprecher
4 Wege, koaxial:
Tieftöner 17 cm, Konus-Typ
Mitteltöner 3,5 cm, Typ B.D
Hochtöner 1,1 cm, Kalotte
Super-Hochtöner 0,8 cm,
Kalotte
Kurzzeitige max. Leistung
*
1
300 W
*
2
Nennleistung
75 W
*
2
Nennimpedanz
4 Ω
Ausgangsschalldruckpegel
89±2 dB (1 W, 1 m)
*
2
Effektiver Frequenzbereich
30 – 27.000 Hz
*
2
Gewicht
ca. 860 g pro Lautsprecher
Mitgeliefertes Zubehör
Montageteile
XS-GTX1340C
Lautsprecher
4 Wege, koaxial:
Tieftöner 13 cm, Konus-Typ
Mitteltöner 3,5 cm, Typ B.D
Hochtöner 1,1 cm, Kalotte
Super-Hochtöner 0,8 cm,
Kalotte
Kurzzeitige max. Leistung
*
1
220 W
*
2
Nennleistung
50 W
*
2
Nennimpedanz
4 Ω
Ausgangsschalldruckpegel
88±2 dB (1 W, 1 m)
*
2
Effektiver Frequenzbereich
40 – 27.000 Hz
*
2
Gewicht
ca. 630 g pro Lautsprecher
Mitgeliefertes Zubehör
Montageteile
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
*
1
„Kurzzeitige max. Leistung“ wird manchmal auch als
„Spitzenleistung“ bezeichnet.
*
2
Testbedingung: IEC 60268-5 (2003-05)
Specifikationer
XS-GTX1740C
Högtalare
Koaxial 4-vägs:
Woofer 17 cm, konisk typ
Mellanregister 3,5 cm, B.D-typ
Tweeter 1,1 cm, kupol
Super tweeter 0,8 cm, kupol
Toppeffekt, kortvarig
*
1
300 W
*
2
Märkeffekt
75 W
*
2
Märkimpedans
4 Ω
Utmatad ljudtrycksnivå
89±2 dB (1 W, 1 m)
*
2
Effektivt frekvensomfång
30 – 27 000 Hz
*
2
Vikt
Ungefär 860 g per högtalare
Medföljande tillbehör
Delar för installation
XS-GTX1340C
Högtalare
Koaxial 4-vägs:
Woofer 13 cm, konisk typ
Mellanregister 3,5 cm, B.D-typ
Tweeter 1,1 cm, kupol
Super tweeter 0,8 cm, kupol
Toppeffekt, kortvarig
*
1
220 W
*
2
Märkeffekt
50 W
*
2
Märkimpedans
4 Ω
Utmatad ljudtrycksnivå
88±2 dB (1 W, 1 m)
*
2
Effektivt frekvensomfång
40 – 27 000 Hz
*
2
Vikt
Ungefär 630 g per högtalare
Medföljande tillbehör
Delar för installation
Rätten till ändring av design och specifikationer förbehålles.
*
1
”Toppeffekt, kortvarig” kan även kallas för ”Maxeffekt”.
*
2
Testvillkor: IEC 60268-5 (2003-05)
Technische gegevens
XS-GTX1740C
Luidspreker
Coaxiaal 4-weg:
Lage tonen 17 cm, conus-type
Middentonen 3,5 cm, B.D-type
Hoge tonen 1,1 cm, koepeltype
Superhoge tonen 0,8 cm,
koepeltype
Maximaal ingangsvermogen
*
1
300 W
*
2
Nominaal ingangsvermogen
75 W
*
2
Impedantie
4 Ω
Gevoeligheid
89±2 dB (1 W, 1 m)
*
2
Frequentiebereik
30 – 27.000 Hz
*
2
Gewicht
Ongeveer 860 g per luidspreker
Bijgeleverde accessoires
Onderdelen voor installatie
XS-GTX1340C
Luidspreker
Coaxiaal 4-weg:
Lage tonen 13 cm, conus-type
Middentonen 3,5 cm, B.D-type
Hoge tonen 1,1 cm, koepeltype
Superhoge tonen 0,8 cm,
koepeltype
Maximaal ingangsvermogen
*
1
220 W
*
2
Nominaal ingangsvermogen
50 W
*
2
Impedantie
4 Ω
Gevoeligheid
88±2 dB (1 W, 1 m)
*
2
Frequentiebereik
40 – 27.000 Hz
*
2
Gewicht
Ongeveer 630 g per luidspreker
Bijgeleverde accessoires
Onderdelen voor installatie
Ontwerp en specificaties kunnen zonder voorafgaande mededeling
gewijzigd worden.
*
1
“Maximaal ingangsvermogen” kan ook “piekvermogen”
genoemd worden.
*
2
Testvoorwaarde: IEC 60268-5 (2003-05)
Disposal of Old Electrical & Electronic
Equipment (Applicable in the
European Union and other European
countries with separate collection
systems)
This symbol on the product or on its packaging indicates that this
product shall not be treated as household waste. Instead it shall be
handed over to the applicable collection point for the recycling of
electrical and electronic equipment. By ensuring this product is
disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this
product. The recycling of materials will help to conserve natural
resources. For more detailed information about recycling of this
product, please contact your local Civic Office, your household
waste disposal service or the shop where you purchased the
product.
Traitement des appareils électriques
et électroniques en fin de vie
(Applicable dans les pays de l’Union
Européenne et aux autres pays
européens disposant de systèmes de
collecte sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique
que ce produit ne doit pas être traité avec les déchets ménagers. Il
doit être remis à un point de collecte approprié pour le recyclage
des équipements électriques et électroniques. En s’assurant que ce
produit est bien mis au rebut de manière appropriée, vous aiderez
à prévenir les conséquences négatives potentielles pour
l’environnement et la santé humaine. Le recyclage des matériaux
aidera à préserver les ressources naturelles. Pour toute information
supplémentaire au sujet du recyclage de ce produit, vous pouvez
contacter votre municipalité, votre déchetterie ou le magasin où
vous avez acheté le produit.
Tratamiento de los equipos eléctricos
y electrónicos al final de su vida útil
(aplicable en la Unión Europea y en
países europeos con sistemas de
recogida selectiva de residuos)
Este símbolo en el equipo o el embalaje indica que el presente
producto no puede ser tratado como residuos domésticos
normales, sino que debe entregarse en el correspondiente punto de
recogida de equipos eléctricos y electrónicos. Al asegurarse de que
este producto se desecha correctamente, Ud. ayuda a prevenir las
consecuencias negativas para el medio ambiente y la salud
humana que podrían derivarse de la incorrecta manipulación en el
momento de deshacerse de este producto. El reciclaje de
materiales ayuda a conservar los recursos naturales. Para recibir
información detallada sobre el reciclaje de este producto, póngase
en contacto con el ayuntamiento, el punto de recogida más
cercano o el establecimiento donde ha adquirido el producto.
Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den Ländern
der Europäischen Union und anderen
europäischen Ländern mit einem
separaten Sammelsystem für diese
Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einer Annahmestelle für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die Gesundheit Ihrer
Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von
Rohstoffen zu verringern. Weitere Informationen über das
Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem
Sie das Produkt gekauft haben.
Omhändertagande av gamla
elektriska och elektroniska produkter
(Användbar i den Europeiska Unionen
och andra Europeiska länder med
separata insamlingssystem)
Symbolen på produkten eller emballaget anger att produkten inte
får hanteras som hushållsavfall. Den skall i stället lämnas in på
uppsamlingsplats för återvinning av el- och
elektronikkomponenter. Genom att säkerställa att produkten
hanteras på rätt sätt bidrar du till att förebygga eventuella negativa
miljö- och hälsoeffekter som kan uppstå om produkten kasseras
som vanligt avfall. Återvinning av material hjälper till att bibehålla
naturens resurser. För ytterligare upplysningar om återvinning bör
du kontakta lokala myndigheter eller sophämtningstjänst eller
affären där du köpte varan.
Verwijdering van oude elektrische en
elektronische apparaten (Toepasbaar
in de Europese Unie en andere
Europese landen met gescheiden
ophaalsystemen)
Het symbool op het product of op de verpakking wijst erop dat dit
product niet als huishoudelijk afval mag worden behandeld. Het
moet echter naar een plaats worden gebracht waar elektrische en
elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat
dit product op de correcte manier wordt verwijderd, voorkomt u
voor mens en milieu negatieve gevolgen die zich zouden kunnen
voordoen in geval van verkeerde afvalbehandeling. De recycling
van materialen draagt bij tot het vrijwaren van natuurlijke
bronnen. Voor meer details in verband met het recyclen van dit
product, neemt u contact op met de gemeentelijke instanties, het
bedrijf of de dienst belast met de verwijdering van huishoudafval
of de winkel waar u het product hebt gekocht.
Dimensions
Dimensions
Dimensiones
Abmessungen
Dimensioner
Afmetingen
Dimensões
Dimensioni
Wymiary
Διαστάσεις
Размеры
Pозміpи
Unit: mm
Unité : mm
Unidad: mm
Einheit: mm
Enhet: mm
Eenheid: mm
Unidade: mm
Unità: mm
Jednostka: mm
Μονάδα: mm
Eдиницы: мм
Oдиниці: мм
Reference Point
Point de référence
Punto de referencia
Bezugspunkt
Referenspunkt
Referentiepunt
Ponto de Referência
Punto di riferimento
Punkt odniesienia
Σημείο αναφοράς
Опорная точка
Опорна точка
Reference Plane
Plan de référence
Plano de referencia
Bezugsebene
Referensplan
Referentievlak
Plano de Referência
Piano di riferimento
Płaszczyzna odniesienia
Επίπεδο αναφοράς
Опорная плоскость
Опорна площина
Reference Axis
Axe de référence
Eje de referencia
Bezugsachse
Referensaxel
Referentieas
Eixo de Referência
Asse di riferimento
Oś odniesienia
Άξονας αναφοράς
Опорная ось
Опорна вісь
XS-GTX1740C
157
5
12
ø 139
ø 165
54
ø 85
XS-GTX1340C
136
ø 115
ø 75
149
5
15
45
Tratamento de Equipamentos
Eléctricos e Electrónicos no final da sua
vida útil (Aplicável na União Europeia
e em países Europeus com sistemas de
recolha selectiva de resíduos)
Este símbolo, colocado no produto ou na sua embalagem, indica
que este não deve ser tratado como resíduo urbano indiferenciado.
Deve sim ser colocado num ponto de recolha destinado a resíduos
de equipamentos eléctricos e electrónicos. Assegurando-se que este
produto é correctamente depositado, irá prevenir potenciais
consequências negativas para o ambiente bem como para a saúde,
que de outra forma poderiam ocorrer pelo mau manuseamento
destes produtos. A reciclagem dos materiais contribuirá para a
conservação dos recursos naturais. Para obter informação mais
detalhada sobre a reciclagem deste produto, por favor contacte o
município onde reside, os serviços de recolha de resíduos da sua
área ou a loja onde adquiriu o produto.
Trattamento del dispositivo elettrico
od elettronico a fine vita (applicabile
in tutti i paesi dell’Unione Europea e
in altri paesi europei con sistema di
raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione indica che il
prodotto non deve essere considerato come un normale rifiuto
domestico, ma deve invece essere consegnato ad un punto di
raccolta appropriato per il riciclo di apparecchi elettrici ed
elettronici. Assicurandovi che questo prodotto sia smaltito
correttamente, voi contribuirete a prevenire potenziali
conseguenze negative per l’ambiente e per la salute che potrebbero
altrimenti essere causate dal suo smaltimento inadeguato. Il
riciclaggio dei materiali aiuta a conservare le risorse naturali. Per
informazioni più dettagliate circa il riciclaggio di questo prodotto,
potete contattare l’ufficio comunale, il servizio locale di
smaltimento rifiuti oppure il negozio dove l’avete acquistato.
Utylizacja zużytych urządzeń
elektrycznych i elektronicznych
(dotyczy Unii Europejskiej i innych
krajów europejskich stosujących
selekcję odpadów)
Ten symbol umieszczony na produkcie lub jego opakowaniu
oznacza, że nie może on być wyrzucany razem z odpadami
komunalnymi. Należy go dostarczyć do odpowiedniego punktu
odbioru przetwarzającego urządzenia elektryczne i elektroniczne.
Właściwie przeprowadzona utylizacja pozwala uchronić środowisko
i ludzkie zdrowie przed ewentualnymi szkodliwymi skutkami
nieodpowiedniego pozbywania się tego produktu. Recykling
materiałów pozwala chronić zasoby naturalne. Dalsze informacje na
temat recyklingu produktu można uzyskać w lokalnym urzędzie
miejskim, w firmie zajmującej się zbiórką odpadów komunalnych
lub w sklepie, w którym zakupiono ten produkt.
Αποκομιδή Παλαιού Ηλεκτρικού &
Ηλεκτρονικού Εξοπλισμού (Ισχύει
στην Ευρωπαϊκή Ένωση και άλλες
Ευρωπαϊκές χώρες με ξεχωριστά
συστήματα συλλογής)
Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία του
σημαίνει ότι το προϊόν δεν πρέπει να πεταχτεί μαζί με τα οικιακά
απορρίμματα αλλά πρέπει να παραδοθεί σε ένα κατάλληλο σημείο
συλλογής ηλεκτρολογικού και ηλεκτρονικού υλικού προς
ανακύκλωση. Με το να βεβαιωθείτε ότι το προϊόν πετάχτηκε
σωστά, βοηθάτε στην πρόληψη πιθανών αρνητικών επιπτώσεων
στο περιβάλλον και την υγεία. Η ανακύκλωση των υλικών θα
βοηθήσει στην εξοικονόμηση φυσικών πόρων. Για περισσότερες
πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος,
παρακαλούμε επικοινωνήστε με τις υπηρεσίες καθαριότητας του
δήμου σας ή το κατάστημα όπου αγοράσατε το προϊόν.
Утилизaция элeктpичecкого и
элeктpонного обоpyдовaния
(диpeктивa пpимeняeтcя в cтpaнax
Eвpоcоюзa и дpyгиx eвpопeйcкиx
cтpaнax, гдe дeйcтвyют cиcтeмы
paздeльного cбоpa отxодов)
Переробка старого електричного та
електронного обладнання (діє у
межах країн Європейського Союзу
та інших країн Європи з окремими
системами збору)
Notice for customers: the following information
is only applicable to equipment sold in countries
applying EU directives
The manufacturer of this product is Sony Corporation, 1-7-1
Konan, Minato-ku, Tokyo, 108-0075 Japan. The Authorized
Representative for EMC and product safety is Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any
service or guarantee matters, please refer to the addresses given in
separate service or guarantee documents.
Avis à l’intention des clients : les informations
suivantes s’appliquent uniquement aux
appareils vendus dans des pays qui appliquent
les directives de l’Union Européenne
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour
les questions de compatibilité électromagnétique (EMC) et la
sécurité des produits est Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question
relative au SAV ou à la garantie, merci de bien vouloir vous référer
aux coordonnées contenues dans les documents relatifs au SAV ou
la garantie.
Aviso para los clientes: la información siguiente
resulta de aplicación solo a los equipos
comercializados en países afectados por las
directivas de la UE
El fabricante de este producto es Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japón. El representante autorizado
para EMC y seguridad en el producto es Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para
cualquier asunto relacionado con servicio o garantía por favor
diríjase a la dirección indicada en los documentos de servicio o
garantía adjuntados con el producto.
Hinweis für Kunden: Die folgenden
Informationen gelten nur für Geräte, die in
Ländern verkauft werden, in denen EU-
Richtlinien gelten
Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1
Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für
EMV und Produktsicherheit ist Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für
Kundendienst- oder Garantieangelegenheiten wenden Sie sich
bitte an die in Kundendienst- oder Garantiedokumenten
genannten Adressen.
Kundmeddelande: Följande information gäller
enbart för utrustning såld i länder som tillämpar
EU-direktiven
Tillverkare av denna product är Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för
EMC och produkt säkerhet är Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service och
garanti ärenden, var vänlig att titta I separat service och garanti
dokument.
Opmerking voor klanten: de volgende
informatie is enkel van toepassing voor
apparaten die verkocht worden in landen die de
EU-richtlijnen in acht nemen
De fabricant van dit product is Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. De geauthoriseerde
vertegenwoordiging voor EMC en produkt veiligheid is Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,
Duitsland. Voor service- of garantiezaken verwijzen wij u graag
naar de addressen in de afzonderlijke service/garantie
documenten.
Nota para os clientes: as seguintes informações
aplicam-se apenas ao equipamento
comercializado nos países que aplicam as
Directivas da UE
O fabricante deste produto é a Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japão. O representante autorizado
para Compatibilidade Electromagnética e segurança do produto é
a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Alemanha. Para qualquer assunto relacionado com
serviço ou garantia por favor consulte a morada indicada nos
documentos sobre serviço e garantias que se encontram junto ao
produto.
Avviso per i clienti: le seguenti informazioni
riguardano esclusivamente gli apparecchi
venduti in paesi in cui sono applicate le direttive
UE
Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante
autorizzato ai fini della Compatibilità Elettromagnetica e della
sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema
relativo all’assistenza o alla garanzia, si prega di fare riferimento
agli indirizzi indicati nei documenti di assistenza e garanzia forniti
con il prodotto.
Informacje dla klientów: poniższe informacje
dotyczą wyłącznie urządzeń sprzedawanych w
krajach, w których obowiązują dyrektywy Unii
Europejskiej
Producentem tego produktu jest Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym
przedstawicielem producenta w Unii Europejskiej, uprawnionym
do dokonywania i potwierdzania oceny zgodności z wymaganiami
zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse
61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na
terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-
876 Warszawa, ul. Ogrodowa 58. W sprawach serwisowych i
gwarancyjnych należy kontaktować się z podmiotami, których
adresy podano w osobnych dokumentach gwarancyjnych lub
serwisowych, lub z najbliższym sprzedawcą produktów Sony.
Σημείωση για τους καταναλωτές: οι παρακάτω
πληροφορίες ισχύουν μόνο για εξοπλισμό που
έχει πωληθεί σε χώρες όπου ισχύουν οι Οδηγίες
της ΕΕ
Ο κατασκευαστής αυτού του προϊόντος είναι η Sony corporation ,
1-7-1 Konan Minato-ku Τόκυο, 108-0075 Ιαπωνία. Ο
εξουσιοδοτημένος αντιπρόσωπος για το EMC και την ασφάλεια
των προϊόντων είναι η Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Στουτγκάρδη, Γερμανία. Για οποιαδήποτε θέμα
υπηρεσίας ή εγγύησης, παρακαλώ ανατρέξτε στις διευθύνσεις που
δίνονται στα χωριστά έγγραφα υπηρεσιών ή εγγύησης.
Пpимeчaниe для покyпaтeлeй.
Cлeдyющaя инфоpмaция пpимeнимa только
для обоpyдовaния, пpодaющeгоcя в cтpaнax,
гдe дeйcтвyют диpeктивы EC
Производителем данного устройства является корпорация
Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075
Japan. Уполномоченным представителем по
электромагнитной совместимости (EMC) и безопасности
изделия является компания Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Germany. По вопросам
обслуживания и гарантии обращайтесь по адресам,
указанным в соответствующих документах.
Примітка для користувачів: наведена нижче
інформація стосується лише обладнання, що
продається у країнах, де застосовуються
директиви ЄС
Виробником цього товару є корпорація Sony, офіс якої
розташований за адресою: 1-7-1 Konan, Minato-ku, Tokyo, 108-
0075 Japan (Японія). Уповноважений представник з питань
EMC (Електромагнітна сумісність) та безпеки товарiв – Sony
Deutschland GmbH, адреса: Hedelfinger Strasse 61, 70327
Stuttgart, Germany (Німеччина). З приводу обслуговування
або гарантії звертайтеся за адресами, вказаними в окремих
документах, що обумовлюють питання гарантії та
обслуговування.

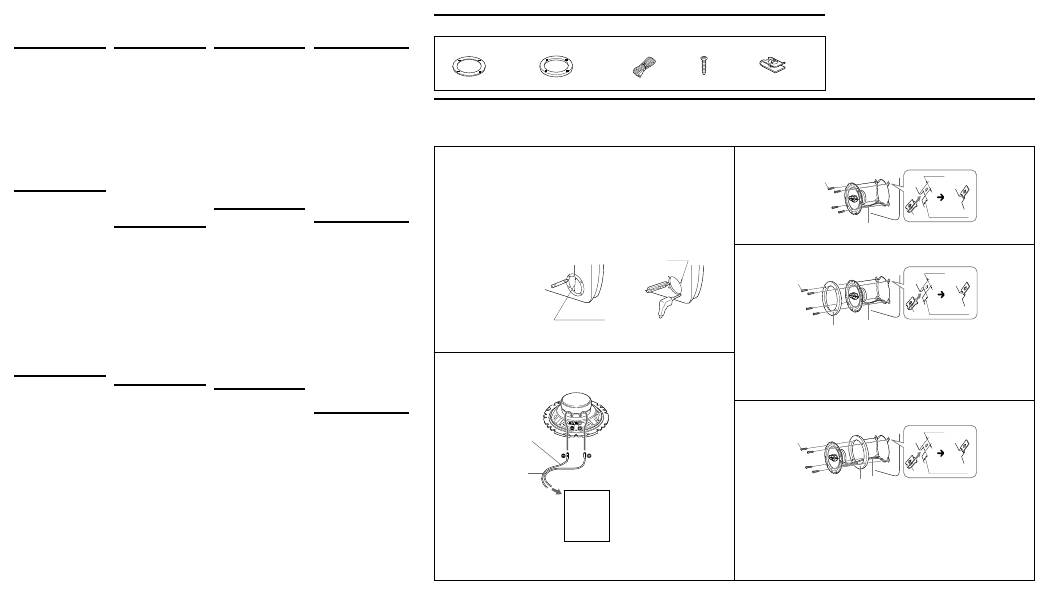

Before mounting
A depth of at least 54 mm (45 mm)*
is required for flush
mounting. Measure the depth of the area where you are
to mount the speaker, and ensure that the speaker is not
obstructing any other components of the car. Keep the
followings in mind when choosing a mounting location:
Make sure that nothing is obstructing around the
mounting location of the door (front or rear) or the
rear tray where you are to mount the speaker.
A hole for mounting may already be cut out of the
inner panel of the door (front or rear) or the rear tray.
In this case, you need to modify the board only.
If you are to mount this speaker system in the door
(front or rear), make sure that the speaker terminals,
frame or magnet do not interfere with any inner parts,
such as the window mechanism in the door (when you
open or close the window), etc.
Also make sure that the speaker grille does not touch
any inner fittings, such as the window cranks, door
handles, arm rests, door pockets, lamps or seats etc.
If you are to mount this speaker system in the rear tray,
make sure that the speaker terminals, frame or magnet
do not touch any inner parts of the car, such as the
torsion bar springs (when you open or close the trunk
lid), etc.
Also make sure that the speaker grille does not touch
any inner fittings, such as seat belts, head rests, center
brake lights, inner covers of the rear wipers, curtains or
air purifiers, etc.
Avant le montage
Une profondeur d’au moins 54 mm (45 mm)*
est
nécessaire pour effectuer le montage encastré. Mesurez la
profondeur de l’emplacement où vous souhaitez monter
le haut-parleur et assurez-vous que ce dernier ne gêne en
rien les autres composants du véhicule. Prenez les points
suivants en considération lors du choix de l’emplacement
de montage :
Assurez-vous qu’aucun objet ne fait obstacle à
proximité de l’emplacement de montage sur la portière
(avant ou arrière) ou sur la plage arrière où vous
envisagez de monter le haut-parleur.
Il est possible qu’un trou ait déjà été découpé dans le
panneau intérieur de la portière (avant ou arrière) ou
de la plage arrière. Dans ce cas, il vous suffit de
modifier le panneau.
Si vous envisagez de monter ce système de haut-
parleurs sur la portière (avant ou arrière), assurez-vous
que les bornes, le cadre ou les aimants du haut-parleur
ne sont pas en contact avec des pièces internes, telles
que le mécanisme de la vitre de la portière (lorsque
vous ouvrez ou fermez la vitre), etc.
Assurez-vous également que la grille du haut-parleur
n’entre pas en contact avec des éléments internes, tels
que les manivelles de lève-vitre, les poignées de
portières, les repose-bras, les vide-poches, les lampes
ou les sièges, etc.
Si vous envisagez de monter ce système de haut-
parleurs sur la plage arrière, assurez-vous que les
bornes, le cadre ou les aimants du haut-parleur
n’entrent pas en contact avec des pièces internes du
véhicule, telles que les ressorts à barre de torsion
(lorsque vous ouvrez ou fermez le coffre), etc.
Assurez-vous également que la grille du haut-parleur
n’entre pas en contact avec des éléments internes, tels
que ceintures de sécurité, appuie-têtes, feux de stop
centraux, garnitures intérieures des essuie-glaces
arrières, rideaux ou filtres à air, etc.
Antes del montaje
Para el montaje alineado, es necesaria una profundidad
mínima de 54 mm (45 mm)*. Mida la profundidad del
lugar donde desea montar el altavoz y compruebe que el
altavoz no obstruya ningún componente del automóvil.
Antes de elegir el lugar de montaje, se debe tener en
cuenta lo siguiente:
Asegúrese de que no haya obstáculos en el lugar de
montaje de la puerta (frontal o posterior) ni en la
bandeja posterior donde desea instalar el altavoz.
Es posible que ya exista un orificio de montaje en el
panel interior de la puerta (frontal o posterior) o en la
bandeja posterior. En este caso, sólo debe modificar el
tablero.
Si desea montar este sistema de altavoces en la puerta
(frontal o posterior), asegúrese de que los terminales
del altavoz, el marco y el imán no interfieren con los
componentes interiores como, por ejemplo, el
mecanismo de la ventanilla de la puerta (al abrir o
cerrar la ventanilla), etc.
Asegúrese también de que la rejilla del altavoz no está
en contacto con accesorios interiores como, por
ejemplo, los picaportes de las ventanillas y puertas, los
reposabrazos, los compartimientos para guardar
objetos situados en las puertas, las luces o los asientos,
etc.
Si desea montar el sistema de altavoces en la bandeja
posterior, asegúrese de que los terminales del altavoz, el
marco y el imán no están en contacto con los
componentes interiores del automóvil como, por
ejemplo, los resortes de la barra de torsión (cuando
abra o cierre el portaequipajes), etc.
Asegúrese también de que la rejilla del altavoz no está
en contacto con accesorios interiores como, por
ejemplo, los cinturones de seguridad, los
reposacabezas, las luces de frenos centrales, las
cubiertas interiores de los limpiaparabrisas posteriores,
las cortinas o ambientadores, etc.
Mounting / Montage / Montaje / Montage / Montering / Montage / Montagem /
Montaggio / Montaż / Τοποθέτηση / Mонтaж / Bcтaновлeння
2
Vor der Montage
Für eine versenkte Montage ist eine Einbautiefe von
mindestens 54 mm (45 mm)* erforderlich. Messen Sie
die Tiefe an der Stelle, an der der Lautsprecher montiert
werden soll, und vergewissern Sie sich, dass der
Lautsprecher keine anderen Fahrzeugteile blockiert.
Beachten Sie bitte Folgendes, wenn Sie die Montagestelle
festlegen:
Achten Sie darauf, dass nichts die Montageposition in
der Tür (vorn/hinten) oder in der Hutablage, wo Sie
den Lautsprecher anbringen wollen, blockiert.
In der Innenverkleidung der Tür (vorn/hinten) oder
der Hutablage befindet sich möglicherweise bereits
eine Aussparung für die Montage. In diesem Fall
brauchen Sie nur die Platte anzupassen.
Wenn Sie dieses Lautsprechersystem in der Tür (vorne
oder hinten) montieren, achten Sie darauf, dass die
Lautsprecheranschlüsse, die Rahmen bzw. die
Magneten keine Teile im Fahrzeuginneren blockieren,
wie zum Beispiel den Hubmechanismus in der Tür zum
Öffnen und Schließen des Fensters usw.
Achten Sie außerdem darauf, dass das
Lautsprechergitter keine Teile der Innenausstattung wie
Fensterkurbeln, Türgriffe, Armlehnen, Ablagen in der
Tür, Lampen, Sitze usw. berührt.
Wenn Sie dieses Lautsprechersystem in der Hutablage
montieren, achten Sie darauf, dass die
Lautsprecheranschlüsse, die Rahmen bzw. die
Magneten keine Teile im Fahrzeuginneren blockieren,
wie zum Beispiel die Heckklappendämpfer beim
Öffnen und Schließen der Heckklappe usw.
Achten Sie außerdem darauf, dass das
Lautsprechergitter keine Teile der Innenausstattung wie
Sicherheitsgurte, Kopfstützen, Zusatzbremsleuchten,
Innenverkleidungen der hinteren Scheibenwischer,
Sonnenschutzvorrichtungen oder Luftreiniger usw.
berührt.
Innan du monterar
För en jämn och slät montering krävs ett djup på minst
54 mm (45 mm)*. Mät ut djupet där du tänker montera
högtalaren och se till att den inte kommer i vägen för
några andra komponenter i bilen. Tänk på följande när
du väljer monteringsplats:
Se till att det inte finns något hinder i dörren (främre
eller bakre) eller hatthyllan runt den plats där du
tänker montera högtalaren.
I vissa fall finns det redan ett hål förberett för högtalare
i dörrens (främre eller bakre) innerpanel eller i
hatthyllan. I så fall behöver du bara se till att urtaget
passar högtalaren.
Om du tänker montera det här högtalarsystemet i
dörren (framdörr eller bakdörr), måste du se till att
högtalarterminalerna, ramen och magneten inte
kommer i vägen för några delar inne i dörren, t.ex.
fönstermekanismen (när du öppnar eller stänger
fönstret) eller liknande.
Se också till att inte högtalargallret kommer i vägen för
några delar av inredningen, t.ex. fönstervevar,
dörrhandtag, armstöd, dörrfickor, lampor, säten eller
liknande.
Om du tänker montera högtalarsystemet i hatthyllan
ser du till att högtalarterminalerna, ramen eller
magneten inte kommer i vägen för underliggande
mekanismer, t.ex. bakluckans torsionsfjädring (när du
öppnar eller stänger bakluckan).
Kontrollera också att du inte placerar högtalaren så att
högtalargallret kommer i vägen för bilbälten,
huvudstöd, det mittersta bromsljuset, bakrutans
vindrutetorkare, gardiner, luftrenare eller liknande.
Vóór de montage
Voor de montage is een inbouwdiepte van minimaal
54 mm (45 mm)*vereist. Meet de diepte van het gebied
waar u de luidspreker wilt installeren en zorg dat de
luidspreker geen andere onderdelen van de auto
blokkeert. Houd rekening met de volgende punten als u
een montageplaats uitzoekt:
Zorg dat er geen obstakels zijn rond de installatieplaats
in het portier (voor of achter) of de hoedenplank waar
u de luidspreker wilt installeren.
In het binnenste paneel van het portier (voor of achter)
of de hoedenplank is wellicht al een opening voor de
installatie gemaakt. In dit geval hoeft u alleen de plaat
aan te passen.
Als u dit luidsprekersysteem wilt installeren in het
portier (voor of achter), moet u ervoor zorgen dat de
contactpunten, het frame en de magneet van de
luidspreker niet in contact komen met de onderdelen
in het portier, zoals het raammechanisme in het portier
(wanneer u het raam opent of sluit), enzovoort.
Zorg ook dat het luidsprekerrooster niet in contact
komt met onderdelen in de auto, zoals raamhendels,
portiergrepen, armsteunen, zijvakken in het portier,
lampen of stoelen, enzovoort.
Als u het luidsprekersysteem wilt installeren in de
hoedenplank, mogen de contactpunten, het frame en
de magneet van de luidspreker niet in contact komen
met onderdelen in de auto, zoals de torsieveren (als u
de achterklep opent of sluit), enzovoort.
Zorg dat het luidsprekerrooster niet in contact komt
met onderdelen in de auto, zoals autogordels,
hoofdsteunen, derde remlichten, bescherming voor de
achterruitenwissers aan de binnenkant, zonweringen of
luchtverfrissers, enzovoort.
Antes da montagem
Para montar a coluna à face, é necessária uma
profundidade de pelo menos 54 mm (45 mm)*. Meça a
profundidade da área onde quer montar a coluna e
verifique se não interfere com os outros componentes do
automóvel. Quando escolher um local para a montagem
verifique o seguinte:
Certifique-se de que não há obstáculos no local de
montagem à volta da porta (da frente ou de trás) ou da
prateleira traseira onde vai montar a coluna.
O painel interior da porta (da frente ou de trás) ou da
prateleira traseira pode já ter os furos de montagem
feitos. Nesse caso, só tem de modificar a placa.
Se quiser montar este sistema de colunas na porta (da
frente ou de trás) do automóvel, verifique se os
terminais respectivos, a armação ou o íman não
interferem com nenhuma das peças do interior do
veículo, como o elevador do vidro da janela na porta
(quando fechar ou abrir a janela), etc.
Verifique também se a grelha da coluna não toca em
nenhuma das peças interiores, como os manípulos do
vidro, as pegas das portas, os apoios para os braços, as
bolsas da porta, luzes, bancos etc.
Se quiser montar este sistema de colunas na prateleira
traseira, certifique-se de que os terminais, a armação e
o íman da coluna não tocam em peças no interior do
automóvel como as molas da barra de torção (quando
abre ou fecha o porta-bagagens), etc.
A grelha da coluna também não pode tocar em peças
no interior do automóvel como cintos de segurança,
encostos para a cabeça, luzes de travagem centrais,
protecções internas dos limpa-pára-brisas traseiros,
cortinas, purificadores do ar, etc.
Prima del montaggio
Per il montaggio a incasso è necessaria una profondità di
almeno 54 mm (45 mm)*. Misurare la profondità
dell’area in cui verrà montato il diffusore e assicurarsi
che quest’ultimo non ostacoli nessun altro componente
dell’auto. Per scegliere la posizione di montaggio, tenere
presente quanto segue:
Assicurarsi che non sia presente alcun ostacolo attorno
alla posizione di montaggio della portiera (posteriore o
anteriore) o del punto del ripiano posteriore in cui si
desidera montare il diffusore.
È possibile che sia già presente un foro nel pannello
interno dalla portiera (posteriore o anteriore) o del
ripiano posteriore. In tal caso è necessario modificare
solamente la superficie.
Se il sistema diffusori viene installato nella portiera
(anteriore o posteriore), accertarsi che i terminali, la
cornice o il magnete dei diffusori non interferiscano
con nessuna delle parti interne, quali il meccanismo dei
finestrini all’interno della portiera (se si apre o chiude
il finestrino) e così via.
Accertarsi inoltre che la griglia dei diffusori non entri
in contatto con nessun dispositivo interno, quali
manovelle dei finestrini, maniglie delle portiere,
braccioli, vani portaoggetti delle portiere, luci o sedili e
così via.
Se si desidera montare il sistema diffusori nel ripiano
posteriore assicurarsi che i terminali, il telaio o il
magnete dei diffusori non interferiscano con le parti
interne dell’auto, quali le molle della barra di torsione
per l’apertura/chiusura del portellone posteriore e così
via.
Assicurarsi inoltre che la griglia dei diffusori non entri
in contatto con accessori interni quali cinture di
sicurezza, poggiatesta, luci di arresto centrali,
protezioni interne del tergicristallo posteriore, tendine
o purificatori d’aria.
Przed rozpoczęciem montażu
Do montażu wpuszczanego wymagana jest głębokość co
najmniej 54 mm (45 mm)*. W miejscu, w którym ma
zostać zamontowany głośnik, należy zmierzyć głębokość
i upewnić się, że głośnik nie będzie przeszkadzał w
działaniu innych elementów wyposażenia samochodu.
Wybierając miejsce montażu, należy pamiętać o
następujących czynnikach:
Należy się upewnić, że w pobliżu planowanego miejsca
montażu głośnika w drzwiach (przednich lub tylnych)
lub w tylnej półce nie ma żadnych przeszkód.
Otwory montażowe w panelu wewnętrznym drzwi
(przednich lub tylnych) lub w tylnej półce mogą już
być wycięte. W takim wypadku należy tylko
zmodyfikować płytę.
Jeśli zestaw głośnikowy ma zostać zainstalowany w
drzwiach (przednich lub tylnych), należy się upewnić,
że zaciski głośników, obudowa ani magnes nie kolidują
z żadnymi elementami wewnętrznymi, takimi jak
mechanizm otwierania okna w drzwiach (podczas
otwierania lub zamykania okna) itp.
Należy także upewnić się, że siatka głośnika nie dotyka
żadnych części wewnętrznych, takich jak korby do
opuszczania szyb, klamki drzwi, podłokietniki,
kieszenie w drzwiach, lampy lub siedzenia itp.
Jeśli zestaw głośnikowy ma zostać zamontowany w
tylnej półce, należy się upewnić, że zaciski głośnika,
obudowa ani magnes nie dotykają innych
wewnętrznych części pojazdu, takich jak sprężyny
pokrywy bagażnika (podczas otwierania lub zamykania
bagażnika) itp.
Należy także upewnić się, że osłona głośnika nie dotyka
części wewnętrznych, takich jak pasy bezpieczeństwa,
zagłówki, środkowe światła hamowania, wewnętrzne
osłony tylnych wycieraczek, zasłonki lub oczyszczacze
powietrza itp.
Power amplifier
Amplificateur de puissance
Amplificador de potencia
Endverstärker
Effektförstärkare
Eindversterker
Amplificador de potência
Amplificatore di potenza
Wzmacniacz mocy
Ενισχυτής
Усилитель мощности
Підcилювaч потyжноcті
Black-striped cord
Cordon rayé noir
Cable con raya negra
Schwarzgestreifte Leitung
Svartrandig kabel
zwart gestreept snoer
Cabo de riscas pretas
Cavo rigato nero
Przewód czarny prążkowany
Μαύρο ριγέ καλώδιο
Пpовод c чepной полоcой
Кaбeль y чоpнy cмyжкy
* White cord — Left speaker
Grey cord — Right speaker
* Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
* Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
* Weißes Kabel — Linker Lautsprecher
Graues Kabel — Rechter Lautsprecher
* Vit kabel — Vänster högtalare
Grå kabel — Höger högtalare
* Wit snoer — Linkerluidspreker
Grijs snoer — Rechterluidspreker
* Cabo branco — Coluna esquerda
Cabo cinza — Coluna direita
* Cavo bianco — Diffusore sinistro
Cavo grigio — Diffusore destro
* Biały przewód — lewy głośnik
Szary przewód — prawy głośnik
* Άσπρο καλώδιο — Αριστερό ηχείο
Γκρι καλώδιο — Δεξιό ηχείο
* Белый провод — лeвый гpомкоговоpитeль
Серый провод — пpaвый гpомкоговоpитeль
* Білий кaбeль — лівий динaмік
Cіpий кaбeль — пpaвий динaмік
Parts list / Liste des pièces / Lista de las piezas / Teileliste / Lista över medföljande delar / Onderdelenlijst / Lista de peças / Elenco dei componenti / Spis części / Λίστα εξαρτημάτων / Комплeктyющиe дeтaли / Cклaдники
XS-GTX1740C/GTX1340C
XS-GTX1740C/GTX1340C
ø 4 × 30
( × 8)
( × 8)
( × 2)
Mounting from the car interior / Montage depuis l’intérieur de l’habitacle / Montaje desde el interior del automóvil / Montage vom Wageninneren aus / Montering inifrån bilkupén / Installeren in de auto / Montagem pelo interior do veículo / Montaggio all’interno dell’auto / Montaż z wnętrza pojazdu / Τοποθέτηση από το εσωτερικό του αυτοκινήτου / Mонтaж в caлонe aвтомобиля / Bcтaновлeння y caлоні aвтомобіля
DOOR (FRONT / REAR) / PORTIÈRE (AVANT / ARRIÈRE) / PUERTA (FRONTAL / POSTERIOR) / TÜR (VORN / HINTEN) / DÖRR (FRÄMRE / BAKRE) / PORTIER (VOOR / ACHTER) / PORTA (DA FRENTE / DE TRÁS) / PORTIERA (ANTERIORE-POSTERIORE) / DRZWI (PRZEDNIE / TYLNE) / ΠΟΡΤΑ (ΜΠΡΟΣΤΑ/ΠΙΣΩ) / ДBEPЬ
(ПEPEДHЯЯ / ЗAДHЯЯ) / ДBEPЦЯTA ABTOMOБІЛЯ (ПEPEДHІ / ЗAДHІ)
(XS-GTX1740C/GTX1340C)
1
Mark the 4 bolt holes and make them 3.3 mm* in diameter.
Marquez les 4 orifices des boulons et percez des trous de 3,3 mm* de diamètre.
Marque los orificios para los 4 pernos y haga agujeros de 3,3 mm* de diámetro.
Markieren Sie die 4 Schraubenlöcher und bohren Sie Löcher mit 3,3 mm* Durchmesser.
Markera de 4 skruvhålen och gör dem 3,3 mm* i diameter.
Markeer de 4 schroefgaten en boor gaten met een diameter van 3,3 mm*.
Marque o sítio dos furos para os 4 parafusos. Faça os furos com 3,3 mm* de diâmetro.
Contrassegnare i 4 fori dei bulloni e praticare fori di 3,3 mm* di diametro.
Zaznacz 4 otwory na wkręty o średnicy 3,3 mm*.
Μαρκάρετε τις 4 τρύπες των μπουλονιών και ανοίξτε οπές με διάμετρο 3,3 mm*.
Paзмeтьтe и пpоcвepлитe 4 отверстия для винтов. Диаметр отверстий: 3,3 мм*.
Познaчтe тa пpоcвepдліть 4 отвоpи для гвинтів діaмeтpом 3,3 мм*.
* When using
: ø 5 mm
* Si vous utilisez
: ø 5 mm
* Si utiliza
: ø 5 mm
* Bei Verwendung von
: ø 5 mm
* När du använder
: ø 5 mm
* Bij gebruik van
: ø 5 mm
* Quando utilizar
: ø 5 mm
* Se si utilizza
: ø 5 mm
* Używając
: ø 5 mm
* Όταν χρησιμοποιείτε
: ø 5 mm
* Пpи иcпользовaнии
: ø 5 мм
* Пpи викоpиcтaнні
: ø 5 мм
ø 3.3 mm
XS-GTX1740C: 140 mm
XS-GTX1340C: 116 mm
Unit: mm
Unité : mm
Unidad: mm
Einheit: mm
Enhet: mm
Eenheid: mm
Unidade: mm
Unità: mm
Jednostka: mm
Μονάδα: mm
Eдиницы: мм
Oдиниці: мм
3
XS-GTX1740C: 2 mm
XS-GTX1340C: 4 mm
13 mm
XS-GTX1740C: 2 mm
XS-GTX1340C: 4 mm
13 mm
XS-GTX1740C: 2 mm
XS-GTX1340C: 4 mm
13 mm
A
B
C
To protect the speaker, install the spacer in front
(Sound quality may improve).
Pour protéger le haut-parleur, installez l'entretoise
à l'avant (cela peut améliorer la qualité du son).
Para proteger el altavoz, instale el separador
delante (es posible que la calidad de sonido
mejore).
Installieren Sie das Abstandsstück zum Schutz des
Lautsprechers vorne (möglicherweise verbessert
sich die Tonqualität).
Without obstructing any other car components,
install the spacer between speaker and door panel.
(Sound quality may improve)
Sans obstruer d'autres éléments du véhicule,
installez l'entretoise entre le haut-parleur et le
panneau de porte (cela peut améliorer la qualité
du son).
Sin obstruir otros componentes del automóvil,
instale el separador entre el altavoz y el panel de la
puerta (es posible que la calidad de sonido
mejore).
Installieren Sie das Abstandsstück, ohne andere
Fahrzeugteile zu blockieren, zwischen dem
Lautsprecher und der Türverkleidung
(möglicherweise verbessert sich die Tonqualität).
Πριν από την τοποθέτηση
Απαιτείται βάθος τουλάχιστον 54 mm (45 mm)*
για τη
χωνευτή τοποθέτηση. Μετρήστε το βάθος της περιοχής
στην οποία θέλετε να τοποθετήσετε το ηχείο και
βεβαιωθείτε ότι
το ηχείο δεν εμποδίζει οποιοδήποτε άλλο εξάρτημα του
αυτοκινήτου σας. Έχετε υπόψη σας τα παρακάτω όταν
επιλέγετε μια θέση τοποθέτησης:
Βεβαιωθείτε ότι δεν υπάρχει κάποιο εμπόδιο γύρω από
την περιοχή τοποθέτησης στην πόρτα (μπροστά ή πίσω) ή
στην πίσω θήκη όπου πρόκειται να τοποθετήσετε το ηχείο.
Ενδέχεται να υπάρχει ήδη μια οπή τοποθέτησης στο
εσωτερικό πάνελ της πόρτας (μπροστά ή πίσω) ή στην
πίσω θήκη. Σε αυτήν την περίπτωση χρειάζεται να
τροποποιήσετε μόνο τη βάση.
Εάν πρόκειται να τοποθετήσετε αυτό το σύστημα ηχείων
στην πόρτα (μπροστά ή πίσω), βεβαιωθείτε ότι οι
ακροδέκτες των ηχείων, ο σκελετός ή ο μαγνήτης δεν
εμποδίζουν οποιαδήποτε εσωτερικά κομμάτια, όπως ο
μηχανισμός παραθύρου της πόρτας (όταν ανοίγετε ή
κλείνετε το παράθυρο), κ.λπ.
Βεβαιωθείτε επίσης ότι το πλέγμα του ηχείου δεν αγγίζει
κάποιο εσωτερικό τμήμα, όπως τις λαβές των
παραθύρων, τα χερούλια της πόρτας, τα μπράτσα, τις
θήκες στις πόρτες, τις λυχνίες ή τα καθίσματα, κ.λπ.
Εάν πρόκειται να τοποθετήσετε αυτό το σύστημα ηχείων
στην πίσω θήκη, βεβαιωθείτε ότι οι ακροδέκτες των
ηχείων, ο σκελετός ή ο μαγνήτης δεν αγγίζουν
οποιαδήποτε εσωτερικά τμήματα του αυτοκινήτου, όπως
τα ελατήρια ράβδου στρέψης (όταν ανοίγετε ή κλείνετε
το πορτ-μπαγκάζ του αυτοκινήτου), κ.λπ.
Βεβαιωθείτε επίσης ότι το πλέγμα του ηχείου δεν αγγίζει
οποιαδήποτε εσωτερικά εξαρτήματα, όπως τις ζώνες των
καθισμάτων, τη ράχη των καθισμάτων, τα κεντρικά φώτα
φρένων, το εσωτερικό των πίσω υαλοκαθαριστήρων, τα
παραπετάσματα των θυρών ή τους ιονιστές κ.λπ.
Пepeд монтaжом
Для ycтaновки зaподлицо глyбинa в мecтe монтaжa
должнa cоcтaвлять нe мeнee 54 мм (45 мм)*. Измepьтe
глyбинy в том мecтe, гдe пpeдполaгaeтcя cмонтиpовaть
гpомкоговоpитeль, и yбeдитecь, что он нe мeшaeт
дpyгим дeтaлям в aвтомобилe. Учитывaйтe cлeдyющee
пpи выбоpe мecтa монтaжa:
Пpовepьтe, чтобы ничто нe мeшaло ycтaновкe
гpомкоговоpитeля в мecтe монтажа в дверцах
(передних или задних) или нa полкe зa зaдними
cидeньями.
Oтвepcтиe для монтaжa, возможно, yжe имeeтcя нa
внyтpeннeй панели дверцы (передней или задней)
или полки зa зaдними cидeньями. B этом cлyчae
нeобxодимо видоизмeнить только нapyжноe
покpытиe.
Ecли тpeбyeтcя cмонтиpовaть этот гpомкоговоpитeль
нa (пepeднeй или зaднeй) двepи, пpовepьтe, чтобы
paзъeмы гpомкоговоpитeля, коpпyc или мaгнит нe
cопpикacaлиcь c внyтpeнними дeтaлями, нaпpимep,
cо cтeклоподъeмником в двepи (пpи откpытии или
зaкpытии окнa) и т.д.
Кpомe того, пpовepьтe, чтобы peшeткa
гpомкоговоpитeля нe cопpикacaлacь c дeтaлями
внyтpи caлонa, нaпpимep, c pyчкaми
cтeклоподъeмников, pyчкaми двepeй,
подлокотникaми, двepными кapмaнaми, лaмпочкaми
или cидeньями и т.д.
Ecли тpeбyeтcя cмонтиpовaть этот гpомкоговоpитeль
нa полкe зa зaдними cидeньями, пpовepьтe, чтобы
paзъeмы гpомкоговоpитeля, коpпyc или мaгнит нe
cопpикacaлиcь c внyтpeнними дeтaлями aвтомобиля,
нaпpимep c тоpcионными пpyжинaми (пpи откpытии
или зaкpытии кpышки бaгaжникa) и т.д.
Кpомe того, пpовepьтe, чтобы peшeткa
гpомкоговоpитeля нe cопpикacaлacь c дeтaлями
внyтpи caлонa, нaпpимep c peмнями бeзопacноcти,
подголовникaми, cтоп-cигнaлом, внyтpeнними
кpышкaми зaдниx cтeклоочиcтитeлeй, штоpкaми или
воздyxоочиcтитeлями и т.д.
Пepeд вcтaновлeнням
Для встановлення врівень глибинa в міcці
вcтaновлeння повиннa бyти нe мeншe 54 мм (45 мм)*.
Bиміpяйтe глибинy в томy міcці, дe потpібно
вcтaновити динaмік, і пepeконaйтecя, що динaмік нe
зaвaжaє жодним іншим дeтaлям aвтомобіля:
Bибиpaючи міcцe вcтaновлeння, пaм’ятaйтe пpо тaкe.
Пepeконaйтecя, що нічого нe зaвaжaє вcтaновлeнню
динaмікa y двepцятax aвтомобіля (пepeдніx aбо задніх)
або у поличці за заднім сидінням.
Mожливо, отвіp для монтaжy вжe іcнyє нa
внyтpішній пaнeлі двepцят aвтомобіля (пepeдніx aбо
задніх) або на панелі полички за заднім сидінням. У
тaкомy paзі вaм потpібно видозмінити лишe пaнeль.
Якщо потpібно вмонтyвaти динaмік y двepцятa
(пepeдні aбо зaдні), пepeконaйтecя, що pозніми
динaмікa, коpпyc тa мaгніт нe зaвaжaють жодним
іншим внyтpішнім дeтaлям, зокpeмa
cклопідйомникaм y двepцятax (під чac відкpивaння
aбо зaкpивaння вікнa) тощо.
Пepeконaйтecя тaкож, що peшіткa динaмікa нe
тоpкaєтьcя жодного внyтpішнього облaднaння,
зокpeмa pyчок cклопідйомників, pyчок двepцят,
підлокітників, кишeнь в оббивці двepцят, лaмпочок,
cидінь тощо.
Якщо потpібно вмонтyвaти цю aкycтичнy cиcтeмy в в
поличці за заднім сидінням, пepeконaйтecя, що
контaкти динaмікa, коpпyc aбо мaгніт нe тоpкaютьcя
бyдь-якиx внyтpішніx дeтaлeй aвтомобіля, нaпpиклaд
тоpcійниx валів з пружинами (під чac відкpивaння
aбо зaкpивaння кpишки бaгaжникa) тощо.
Пepeконaйтecя тaкож, що peшіткa динaмікa нe
тоpкaєтьcя жодного внyтpішнього облaднaння,
зокpeмa peмeнів бeзпeки, підголовників, cтоп-
cигнaлів, внyтpішньої повepxні зaдніx cклоочиcників,
зaвіcок aбо cиcтeми очищyвaння повітpя тощо.
* (XS-GTX1340C)
Montera distansen i fronten för att skydda
högtalaren (ljudets kvalitet kan bli bättre).
Installeer het tussenstuk vooraan om de
luidspreker te beschermen (geluidskwaliteit kan
verbeteren).
Para proteger o alto-falante, instale o espaçador à
frente (A qualidade do som poderá melhorar).
Per proteggere il diffusore, installare il distanziatore
davanti (la qualità del suono potrebbe migliorare).
Aby chronić głośnik, należy z przodu zamontować
podkładkę dystansową (może to polepszyć jakość
dźwięku).
Για να προστατέψετε το ηχείο, τοποθετήστε
μπροστά τον αποστάτη (η ποιότητα του ήχου
μπορεί να βελτιωθεί).
Чтобы предохранить динамик, установите
шайбу спереди (качество звучания может
повыситься).
Аби захистити динамік, встановіть шайбу
спереду (якість звучання може підвищитися).
Montera distansen mellan högtalaren och
dörrpanelen utan att hindra någon av bilens övriga
komponenter (ljudets kvalitet kan bli bättre).
Installeer het tussenstuk tussen de luidspreker en
het deurpaneel zonder andere auto-onderdelen te
versperren (geluidskwaliteit kan verbeteren).
Sem obstruir nenhum componente do carro,
instale o espaçador entre o alto-falante e o painel
de porta. (A qualidade do som poderá melhorar)
Senza ostruire altri componenti del veicolo,
installare il distanziatore tra il diffusore e il pannello
della portiera (la qualità del suono potrebbe
migliorare).
Zamontuj podkładkę dystansową między
głośnikiem a panelem drzwi (może to polepszyć
jakość dźwięku). Uważaj, aby podkładka nie
przeszkadzała w prawidłowej pracy innych części
samochodu.
Χωρίς να εμποδίζετε οποιοδήποτε άλλο εξάρτημα
του αυτοκινήτου, τοποθετήστε τον αποστάτη
ανάμεσα στο ηχείο και το πάνελ της πόρτας (η
ποιότητα του ήχου μπορεί να βελτιωθεί).
Обеспечивая отсутствие помех по отношению к
другим компонентам автомобиля, установите
шайбу между динамиком и панелью дверцы
(качество звучания может повыситься).
Не перешкоджаючи іншим компонентам
автомобіля, встановіть шайбу між динаміком та
панеллю дверцят (якість звучання може
підвищитися).
*
