Инструкция к Монитору Sony SDM-X75KB

p y

WW.fm

2-633-895-

(1)

TFT LCD カラー

コンピューター

ディスプレイ

SDM-X75

SDM-X95

取扱説明書

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品

の取り扱いかたを示しています。

この取扱説明書と別冊の「安

全のために」をよくお読みのうえ

、製品を安全にお使いくださ

い。お読みになったあとは、いつでも見られるところに必ず保

管してください。

p y

WW.fm

(for the black model)

(for the silver model)

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）

の基準に基づくクラス B 情報技術装置です。この装置は、家庭

環境で使用することを目的としていますが、この装置がラジオ

やテレビジョン受信機に近接して使用されると、受信障害を引

き起こすことがあります。

取扱説明書に従って正しい取り扱いをしてください。

当社は国際エネルギースタープロ

グラムの参加事業者として、本製

品が国際エネルギースタープログ

ラムの基準に適合していると判断

します。

本製品は社団法人電子情報技術産業協会が定めた「表示装置の

静電気および低周波電磁界」に関するガイドラインに適合して

おります。

This monitor complies with the

TCO'99 guidelines.

This monitor complies with the

TCO'03 guidelines.

p y

接続と設定

本機をお使いになる前に、下記のものがそろっていること

をご確認ください。

･液晶ディスプレイ

･電源コード

･スタンドベース

･ HD15-HD15 ビデオ信号ケーブル（アナログ RGB）

･ DVI-D ビデオ信号ケーブル（デジタル RGB）

･オーディオ接続コード（ステレオミニプラグ）

･ USB ケーブル

･ CD-ROM（Windows/Macintosh ユーティリティ / 取

扱説明書など）

･保証書

･クイックセットアップガイド

･安全のために

･ソニーご相談窓口のご案内

マークが付いている内容は、モデルにより異なります。

詳しくは「主な仕様」（22 ページ）でご確認ください。

準備 1：スタンドを組み立てる

付属のスタンドを使うとき

1 箱を開けてスタンドベースを取り出す。

2 部品を確認する。

･スタンドベース（裏にネジがついています。）

3 机などの上に柔らかいマットなどを敷く。

直に本機を置くと、ディスプレイの液晶画面や本体を

傷つけるおそれがあります。

4 ディスプレイ本体を箱から取り出し、マットなどの上

にディスプレイの下端と机の端をそろえて置く。

本機を机などに置いたり、立てたりするときは、液晶画面を強

く押さないでください。画面の色むらや液晶パネルの故障の原

因になります。

ディスプレイ

スタンド

柔らかいマットなど

p y

WW.fm

5 スタンドのツメをスタンドベースの穴に引っかけて、

スタンドベースを取り付ける。

スタンドベースの裏側にあるネジのハンドルを持ち上

げて、しっかり締める。

ネジがしっかり締まっていることを確かめて、ハンド

ルを倒す。

本機を立ててから、ストッパーピンを抜く。

ご注意

横にしたままストッパーピンを抜かないでください。

スタンドが勢いよく引き伸ばされ、本機が身体に当たったり落下

したりして、けがや故障の原因となることがあります。

VESA スタンドを使うとき

ディスプレイ本体についているスタンドを外すことによ

り、市販の VESA スタンドを取り付けることができます。

準備 2：ビデオ信号ケーブルを

つなぐ

1 端子カバーを引き下げる。

2 ディスプレイを上に傾ける。

さらにディスプレイの位置を上に移動させる。

スタンドベース

ネジ

ストッパー

ピン

VESA 対応

ネジ（4 本）

本機とコンピュータの電源を切った状態でつないでく

ださい。

ご注意

･ビデオ信号ケーブルのピンに、直接手を触れないでくださ

い。

･ビデオ信号ケーブルのピンが曲がることを防ぐため端子の

向きをご確認ください。

端子カバー

p y

WW.fm

3 本機にビデオ信号ケーブルをつなぐ。

HD15 出力端子（アナログ RGB）のあるコン

ピュータをつなぐ

コンピュータを本機の HD15 入力端子（アナログ RGB）

に、付属の HD15-HD15 ビデオ入力信号ケーブル（ア

ナログ RGB）でつなぐ。

DVI 出力端子（デジタル RGB）のあるコン

ピュータをつなぐ

コンピュータを本機の DVI-D 入力端子（デジタル RGB）

に、付属の DVI-D ビデオ信号ケーブル（デジタル RGB）

でつなぐ。

準備 3：USB マウスと USB

キーボードなどをつなぐ（USB

端子があるモデルのみ）

USB マウスと USB キーボードなどを本機につなぐことに

より、2 台までのコンピュータを本機で入力を切り換えな

がら使うことができます（KVM 機能）。

詳しくは、「KVM 機能」（17 ページ）をご覧ください。

USB マウスと USB キーボードを本機で使わない場合は、

準備 4 へ進んでください。

1 付属の USB ケーブルで本機とコンピュータをつなぐ。

2 本機に USB マウスと USB キーボードなどをつなぐ。

Macintosh をお使いのときは

USB ダウンストリーム端子に、パワーボタンのある

Macintosh 用キーボードをつなぐと、キーボードのパ

ワーボタンが働きません。このときは、Macintosh 本

体のパワーボタンで電源を入れるか、コンピュータに

直にキーボードをつないで電源を入れた後、USB ダウ

ンストリーム端子につないでください。

ご注意

･本機のUSB端子はWindows2000 / Windows XP Professional/

Windows XP Home edition / Macintosh に対応しています。

･すでにお使いのコンピュータに USB マウスと USB キーボード

がつながっているときは、いったん取りはずしてください。

･この方法で使用できるのは、コンピュータおよび OS が USB に

対応しているときのみです。詳しくは、コンピュータまたは OS

の取扱説明書をご覧ください。

コンピュータの HD15 出力端子

（アナログ RGB）へ

HD15-HD15 ビデオ信号ケーブル

（アナログ RGB）（付属）

HD15 入力端子

（アナログ RGB）へ

DVI-D 入力端子

（デジタル RGB）へ

コンピュータの

DVI 出力端子

（デジタル RGB）へ

DVI-D ビデオ信号ケーブル（デジタル RGB）（付属）

p y

WW.fm

準備 4：オーディオ接続コード

をつなぐ

コンピュータまたはオーディオ機器と本機の音声入力端

子を、付属のオーディオ接続コードでつなぐ。

ヘッドホンで音声を聞くときは

本機のヘッドホン端子に、オーディオジャックを突き当

たるまで差し込む。

本機の音声入力端子と音声出力端子の接続を完了するこ

とで、音声出力を切り換えることができます。

また、本機のステレオスピーカーから音声を聞けます。詳

しくは、「音量を調節する」（16 ページ）をご覧ください。

AC IN

DVI-D

HD15

コンピュータの

USB 端子へ

USB キーボード

USB マウス

USB ケーブル

（付属）

コンピュータの

USB 端子へ

USB ケーブル（付属）

音声入力端子へ

コンピュータまたは

その他のオーディオ

機器の音声出力端子

へ

オーディオ接続コード

（付属）

ヘッドホン端子へ

オーディオケーブル

（別売り）

p y

WW.fm

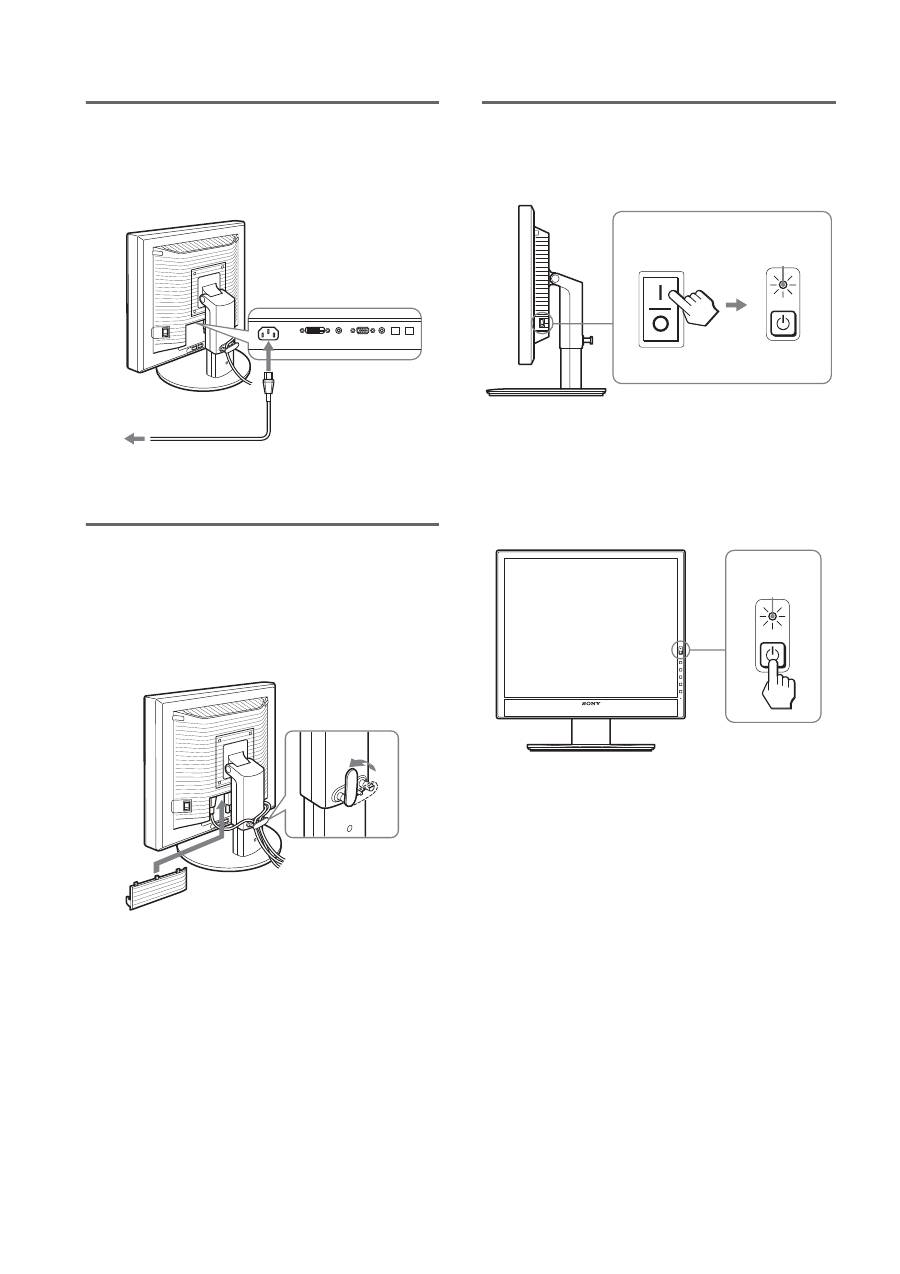

準備 5：電源コードをつなぐ

1 本機に電源コードを突き当たるまで差し込む。

2 電源コンセントへ突き当たるまで差し込む。

準備 6：コード類をまとめて端

子カバーを閉める

1 図のようにコードとケーブルをケーブルホルダーに通

す。

2 端子カバーを閉める。

ご注意

コード類は、長さに余裕を持たせて、たるむようにまとめてくだ

さい。画面の向きを変えたときに、コード類が引っ張られると、

はずれたり、断線の故障の原因となることがあります。

準備 7：電源を入れる

（電源）ランプが赤色に点灯することを確認する。な

お、お買い上げ時の状態では、

[

側に設定されています。

ご注意

本機右側面の MAIN POWER（主電源）スイッチがお買い上げ時

に

[

側になっていない場合は、スイッチを

[

側に押して

（電源）

ランプが赤色に点灯することを確認してください。

2 本機正面右側の

（電源）スイッチを押す。

（電源）ランプが緑色に点灯します。

3 コンピュータの電源を入れる。

電源入力端子へ

電源コンセントへ

電源コード（付属）

MAIN POWER

赤く点灯

緑に点灯

p y

WW.fm

本機の電源を入れても画面に画像が出ないときは

･ビデオ信号ケーブルや電源コードを正しくつないでいる

か確認する。

･「NO INPUT SIGNAL」と表示されているとき

－コンピュータが省電力状態になっている。キーボードの

キーのどれかを押してみるか、マウスを動かしてみる。

－OK ボタンを押して、入力切り換えが正しいか確認す

る（11 ページ）。

･「CABLE DISCONNECTED」と表示されているとき

－ビデオ信号ケーブルを正しくつないでいるか確認する。

－OK ボタンを押して、入力切り換えが正しいか確認す

る（11 ページ）。

･「OUT OF RANGE」と表示されているとき

本機をつなぐ前につないでいたディスプレイがあるとき

は、そのディスプレイにつなぎ換えて、画像が出るか確

認する。

画像が出たら、コンピュータで以下の範囲に設定する。

詳しくは、「本機の症状と対処のしかた」（19 ページ）を

ご覧ください。

モニタ用のドライバは不要です

本機はプラグ & プレイ機能（DDC）を搭載しており、Windows

のプラグ & プレイ機能によりモニタの情報が自動的に認識されま

す。このため、モニタ用の特別なドライバは通常不要です。本機

とコンピュータをはじめて起動したとき、設定用のウィザードが

表示される場合は、その手順に従ってください。プラグ & プレイ

モニタが自動的に選ばれて、使える状態になります。

これで自動的に垂直周波数は 60 Hz になります。

本機ではちらつきは目立ちませんので、このままの垂直周波数で

お使いいただけます。垂直周波数を上げる必要はありません。

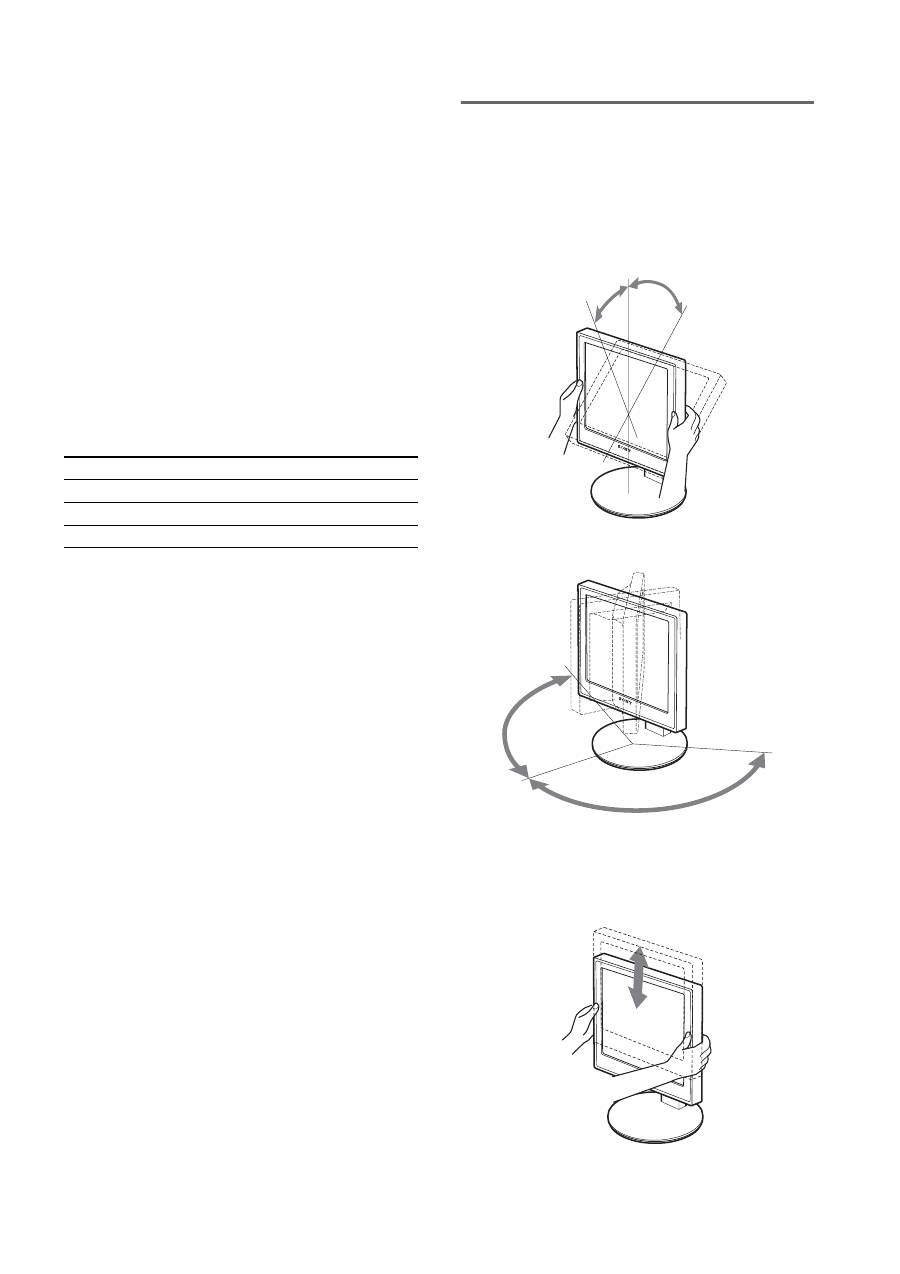

準備 8：ディスプレイの向きと

高さを変える

下図の範囲でディスプレイの向きを変えられます。

ディスプレイ両側を持ち、ディスプレイの向きを調整す

る。

下図の範囲でディスプレイの高さを変えられます。

ディスプレイ両側を持ち、ディスプレイの高さを調整す

る。

アナログ RGB

デジタル RGB

水平周波数

28 ～ 80 kHz

28 ～ 64 kHz

垂直周波数

48 ～ 75 Hz

60 Hz

解像度

1280 × 1024 以下

約 5°

約 20°

約 175°

約 110 mm

p y

WW.fm

ディスプレイをより快適にお使いいただくために

机や椅子の高さに合わせて、ディスプレイが反射しない見

やすい角度に調整してください。

ご注意

･ディスプレイの向きを調整するときは、ディスプレイやケーブ

ル類および USB 周辺機器を周りのものにぶつけないよう、静か

に動かしてください。

･ディスプレイの高さを調整するときは、ディスプレイの下にも

のを置かないでください。誤ってぶつけると破損することがあ

ります。

･ USB 機器または USB の周辺機器を取り付けた場合、スタンド

に当たらないように注意してください。大きさによっては、ディ

スプレイの向きや高さを変えると破損することがあります。

（USB 端子があるモデルのみ）

入力を切り換えるには

（INPUT1/INPUT2）

OK ボタンを押す。

押すたびに、下表のように入力が切り換わります。

調整する

メニューを使って、いろいろな調整や設定ができます。

メニュー操作のしかた

1 メニュー画面を出す。

MENU ボタンを押して、メニュー画面を出す。

2 調整したいメニューや項目を選ぶ。

ボタンを押して選び、OKボタンを押して決定する。

3 調整する。

ボタンを押して調整し、OK ボタンを押す。

OK ボタンを押すと、調整値が設定されて前の画面に戻

ります。

4 メニューを消す。

MENU ボタン押すと、メニュー画面が消える。

ボタンを押さなくても、調整後、約 45 秒たつと自動的

に消えます。

お買い上げ時の状態に戻す

リセット画面を使います。詳しくは、

（リセット）（15

ページ）をご覧ください。

画面表示

（左上に約 5 秒表示）

以下につないだ入力に

切り換わります。

入力 1：DVI-D

INPUT1 用 DVI-D 入力端子

（デジタル RGB）

入力 2：HD15

INPUT2 用 HD15 入力端子

（アナログ RGB）

INPUT

調整を始める前に

本機とコンピュータをつなぎ、両方の電源を入れ、30

分以上経過してから調整してください。最適な調整がで

きます。

INPUT

p y

WW.fm

メニュー一覧

●のついたものは、そのモデルで使うことができる機能です。

ECO モードが「AUTO」に設定されているときは、バックラ

イト輝度、コントラストは調整できません。

（色温度）で sRGB が選択されているときは、コントラスト、

ブライトネスおよびガンマは調整できません。

画質調整メニュー

ご注意

･

（色温度）で sRGB が選択されているときは、コントラスト、

ブライトネスおよびガンマは調整できません。

･ ECO モードが「AUTO」に設定されているときは、バックライ

ト輝度、コントラストは調整できません。

つないでいるコンピュータやその他の機器が sRGB に対応して

いないときは、sRGB カラー設定に調整されません。

「sRGB」を選ぶと、コントラスト、ブライトネス、ガンマは調

整できません。

ECO モードが「AUTO」に設定されていると、

「sRGB」は選べ

ません。

SDM-X75F/X95F

SDM-X75K/X95K

画質調整メニュー

MODE (ECO モード）

HIGH

MIDDLE

LOW

AUTO

バックライト輝度

●

コントラスト

●

1) 2）

ブライトネス

●

ガンマ

●

色温度

9300K

6500K

sRGB

2）

ユーザー（ゲインとバ

イアス）

シャープネス

●

モードリセット

●

画調整メニュー

オート

フェーズ

ピッチ

水平位置

垂直位置

メニュー位置メニュー

●

自動入力センサー

メニュー

オン

入力 1

入力 2

オフ

LANGUAGE メニュー

ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

ITALIANO

NEDERLANDS

SVENSKA

日本語

リセットメニュー

キャンセル

メニューロックメニュー

オン

オフ

メニュー項目

ボタンを押す

MODE

ECO モードを設定します。

画面の明るさを HIGH、MIDDLE、

LOW、AUTO から選べ、消費電力を節

約できます。さらに、入力ごとに異な

るモードを設定できます。

HIGH

MIDDLE

LOW

AUTO

バックライ

ト輝度

画面が明るくなり

ます。

画面が暗くなりま

す。

コントラスト画像の明暗の差が

強くなります。

画像の明暗の差が

弱くなります。

ブライトネス画像（黒レベル）

が明るくなります。

画像（黒レベル）

が暗くなります。

ガンマ

機能

画像の色合いを、オリジナル画像の色

合いに近づけられます。

メニュー項目

色温度

選択項目

機能

9300K

青みがかかった白色

6500K

赤みがかかった白色

sRGB

1）

「sRGB」を選ぶと、色合いは sRGB カ

ラー設定に調整されます。（sRGB カ

ラー設定は、業界標準のコンピュータ

機器用色空間プロトコルです。）

「sRGB」を選んだ場合、お使いのコン

ピュータも sRGB プロファイルにして

ください。

ユーザー

画面の明るい部分（ゲイン：白レベル）

と暗い部分（バイアス：黒レベル）を

微調整できます。また、調整した値は

記憶されます。

メニュー項目

ボタンを押す

シャープネス画像の輪郭の鋭さを調整します。

p y

WW.fm

画調整メニュー（アナログ

RGB 信号のみ）

自動画質調整機能

本機は、信号を受信したときに、自動的に画像の位置と鮮

明さ（フェーズ / ピッチ）を調整して、最適な画像を表示

します（17 ページ）。

ご注意

自動画質調整機能が働いている間は、

（電源）スイッチ以外は

操作できません。

自動画質調整機能で完全に調整されていないと感じたと

きは

現在入力中の信号に合わせて再度自動で調整し直せます

（下記のオート）。

さらに微調整したいときは

手動で、鮮明さ（フェーズ / ピッチ）や位置（水平位置 /

垂直位置）を調整し直せます。

「オート」や「フェーズ / ピッチ」、「水平位置 / 垂直位置」

で設定した調整値は記憶されて、同じ信号が入力される

と、記憶した調整値になります。

コンピュータをつなぎ換えるなどで入力信号を変えたと

きには、もう一度調整が必要になることがあります。

手動で鮮明さや画像の位置を調整し直す

文字や画像が鮮明でないとき、画像が真ん中に出ないとき

に調整します。この調整は、コンピュータがディスプレイ

の HD15 入力端子（アナログ RGB）に接続されていると

きに有効です。

1 解像度をコンピュータ側で1280×1024に設定する。

2 CD-ROM を入れる。

3 CD-ROM を起動して、テストパターンを表示する。

Windows の場合

CD-ROM が自動で起動したとき

地域とモデルを選んで、「ディスプレイアジャストメン

トツール（Utility）」をクリックする。

「Adjust」をクリックし、解像度を確認して「Next」を

クリックする。

ピッチ、フェーズ、水平位置・垂直位置の順にテストパ

ターンが出ます。

CD-ROM が自動で起動しないとき

マイ・コンピュータを開き、CD-ROM アイコンを右ク

リックして「エクスプローラ」から CD-ROM を開く。

[Utility] を開いて、[Windows] を選ぶ。

[Win_Utility.exe] を起動する。

テストパターンが出ます。

Macintosh の場合

[Utility] を開き、[Mac] を選ぶ。

[Mac_Utility.exe] を起動する。

テストパターンが出ます。

メニュー位置メニュー

メニュー項目

モードリセット

選択項目

機能

バックライト輝度、コントラスト、ブ

ライトネス、ガンマ、色温度および

シャープネスをお買い上げ時の設定に

戻します。

キャンセル

リセットが実行されないまま、メニュー

画面に戻ります。

メニュー項目

機能

オート

フェーズ、ピッチ、水平位置、垂直位

置の設定を、現在入力されている信号

に最適な調整値にして、その調整値を

記憶します。

メニュー項目

ボタンを押す

フェーズ

横縞を最少になるように調整します。

ピッチ

縦縞を最少になるように調整します。

水平位置

テストパターンの外周の枠が全部、画

面に入るように調整します。

垂直位置

メニュー項目

ボタンを押す

メニュー位置

メニューの表示位置を変えられます。

9 か所があらかじめ設定されています。

p y

WW.fm

自動入力センサーメニュー

デジタル入力のあるモデルでは、入力信号の有無を検知し

て、自動的に入力を切り換えることができます。

LANGUAGE メニュー

リセットメニュー（お買い上

げ時の設定に戻す）

メニューロック

メニュー項目

機能

オン

選んでいる入力端子への入力信号がな

いときや、OK ボタンで入力信号がな

い入力端子を選んだときは、画面に表

示メッセージが出て（18 ページ）、他

の入力端子への入力信号があるかを自

動的に確認し、入力を自動的に切り換

えます。

入力が切り換わると、切り換わった入

力が画面の左上に表示されます。

入力信号がない場合は、本機は省電力

状態になります。

入力 1

電源を入れたときに、入力 1 または入

力 2 が優先的に表示されます（自動入

力センサーは働きません）。

入力 2

オフ

入力は自動的に切り替わりません。

OK ボタンを押して、入力を切り換え

てください。

メニュー項目

ボタンを押す

ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

ITALIANO

NEDERLANDS

SVENSKA

日本語

英語

フランス語

ドイツ語

スペイン語

イタリア語

オランダ語

スウェーデン語

ロシア語

中国語

メニュー項目機能

すべての調整値をお買い上げ時の設定に

戻します。ただし、（LANGUAGE メ

ニュー）の設定はリセットされません。

キャンセル

リセットが実行されないまま、メニュー

画面に戻ります。

メニュー項目

機能

オン

（電源）スイッチ以外の操作は、

「

」マークが出て操作できなくなり

ます。

オフ

「オン」を解除するときに選びます。

「オン」のときに MENU ボタンを押す

と、（メニューロック）が自動的に選

択されます。

p y

WW.fm

機能

音量を調節する

本機の音声入力端子につないだコンピュータや他のオー

ディオ機器の音声を、本機のスピーカーやヘッドホンで楽

しめます。

メニュー画面とは別の音量画面で、音量を調節します。

1 メニュー画面が出ていないときに、

ボタンを押す。

ボタンを押して音量を調節する。

約 5 秒後に、自動的に調節画面は消えます。

ご注意

･メニュー画面を表示しているときは、音量は調節できま

せん。

･本機が省電力状態になると、スピーカーおよびヘッドホ

ンからの音声は聞こえなくなります。

省電力機能（パワーセーブ機能）

本機は、VESA、NUTEK および ENERGY STAR のパワー

セービングガイドラインに対応しています。アナログ入力

では DPMS(Display Power Management Standard)、デ

ジタル入力では DMPM (DVI Digital Monitor Power

Management) に対応しているコンピュータやグラフィッ

クボードにつなぐと、操作をしていないときは自動的に次

のような省電力状態になります。

コンピュータが省電力状態になると、信号が入力されなくなる

ため、アクティブオフ状態になる前に「NO INPUT SIGNAL」

と表示が出ます。約 5 秒後、本機も省電力状態になります。

「ディープスリープ」は、EPA（Environmental Protection

Agency）の定めた待機時の消費電力抑制状態です。

節電しながら使う

（ECO モード）

本機前面にある ECO ボタンをくり返し押すと、画面の明

るさが変わります。

各設定が表示されて、画面の明るさが変わります。表示は

約 5 秒後に消えます。

HIGH → MIDDLE → LOW の順番に画面の明るさが落ち、

消費電力を節約できます。

お買い上げ時の状態では、画面の明るさは「HIGH」に設

定されています。

自動輝度調整機能

（ライトセンサー）

本機には、周囲の明るさに応じて画面の明るさを自動調整

する機能があります。本機前面の ECO ボタン、または

MENU の画質調整メニューで、ECO モードを「AUTO」

にすることにより、画面の明るさを自動的に最適な状態に

調整します。お買い上げ時の状態では、画面の明るさは

「HIGH」に設定されています。さらに、本機前面の ECO

ボタンから、ECO モードを「AUTO」に設定したときに表

示される調節バーを

ボタンで変更することにより、お

好みに応じた自動調整のレベル（明るめ、暗めなど）を調

整可能範囲内において設定することができます。

本機の状態

（電源）ランプ

通常動作時

緑点灯

アクティブオフ

（ディープスリープ）

オレンジ点灯

（電源）：切

赤点灯

主電源：切

消灯

3 0

音量

E C O

L OW

E C O

AU TO

E C O

H I G H

E C O

M I D D L E

5 0

ECO

p y

WW.fm

自動画質調整機能

（アナログ RGB 信号のみ）

本機は、信号を受信したときに、自動的に画像の位

置と鮮明さ（フェーズ / ピッチ）を調整して、最適

な画像を表示します。

お買い上げ時に設定されている表示モード

本機には、入力信号に合わせて最適な画質で表示できるよ

うに、代表的な表示モードがお買い上げ時に設定されてい

ます。信号が表示モードと同じであれば、自動的にあらか

じめ設定された最適な調整値で表示されます。

表示モード以外の信号のときは

下記の周波数の間であれば、信号を初めて受信したときに

自動画質調整機能が働いて、きれいな画像を表示します。

水平周波数： 28 ～ 80 kHz

垂直周波数： 48 ～ 75 Hz

信号を初めて受信したときには、画面表示までに通常より

時間がかかることがありますが、この調整値は自動的に本

機に記憶され、次からは表示モードの信号と同様に動作す

るようになります。

手動でフェーズやピッチ、画像の位置を調整したと

きは

入力信号によって自動調整機能だけでは完全に調整でき

ないときは、手動で調整できます（15 ページ）。手動で調

整すると、すべての表示モードにおいて、手動で調整した

調整値がユーザーモードとして記憶され、同じ信号が入力

されるたびに、その調整値が選ばれるようになります。

ご注意

自動画質調整機能が働いている間は、

（電源）スイッチ以外は

操作できません。

KVM 機能

（Keyboard-Video-Mouse 機能）

USB マウスと USB キーボードを本機につなぐこと

により、2 台までのコンピュータを INPUT/OK ボ

タン（8 ページ）で切り換えながら使うことができ

ます。

USB 端子について

･本機の USB 端子には、USB マウスと USB キーボード

をつなぐことを推奨します。それ以外の機器を本機につ

ないでも、正しく動作しない場合があります。また、

Bluetooth 対応の機器は、正しく動作しないことがあり

ます。

･本機の USB 端子は、USB Full-Speed (Max 12 Mbps)

に対応しています。

ご注意

･ INPUT/OK ボタンを押しても、すぐにコンピュータが切り換わ

らない場合があります。

･最新の USB ドライバをインストールして使用してください。古

いドライバのままでは、USB機器が動作しないことがあります。

･ USB ハブを使用するときは、自動入力センサーメニューでオフ

に設定してください。

p y

WW.fm

故障かな？と思ったら

お買い上げ店などにご相談いただく前に、次の事項をご確

認ください。

表示メッセージについて

入力信号が正しくないときは、画面に次のような表示メッ

セージが出ます。この場合は、「本機の症状と対処のしか

た」（19 ページ）に従ってください。

「OUT OF RANGE」と表示されている場合

入力信号の周波数が、本機の仕様に合っていません。以下

を確認してください。

詳しくは、「本機の症状と対処のしかた」（19 ページ）を

ご覧ください。

xxx.x kHz / xxx Hz と表示されている場合

水平または垂直周波数が、本機の仕様に合っていませ

ん。

数字の部分に現在入力されている信号の水平 / 垂直周

波数が表示されます。

例：

RESOLUTION > 1280 × 1024 と表示されている場合

解像度が、本機の仕様（1280 × 1024 以下）に合って

いません。

例：

「NO INPUT SIGNAL」と表示されている場合

現在選んでいる入力端子の入力信号がありません。

自動入力センサー（15 ページ）がオンに設定されている

ときは、他の入力端子からの入力信号をさがし、自動的に

入力を切り換えます。

例：

入力信号が見つからないときは、

「GO TO POWER SAVE」

というメッセージが表示されてから約 5 秒後に省電力

状態に入ります。

「CABLE DISCONNECTED」と表示されている場合

現在選んでいる入力端子のビデオ信号ケーブルがはずれ

ています。

自動入力センサー（15 ページ）がオンに設定されている

ときは、他の入力端子からの入力信号をさがし、自動的に

入力を切り換えます。

例：

入力信号が見つからないときは、

「GO TO POWER SAVE」

というメッセージが表示されてから約45秒後に省電力

状態に入ります。

p y

WW.fm

本機の症状と対処のしかた

本機以外（コンピュータなど）が原因の場合は、接続機器の取扱説明書をご覧ください。

こんなときは

原因と対処のしかた

画像が出ない。

（電源）ランプが点灯していな

い。または、

（電源）スイッチ

を押しても

（電源）ランプが

点灯しない｡

･電源コードをつなぎ直す。

･主電源を入れる（10 ページ）

（電源）ランプが赤色またはオ

レンジ色に点灯している。

･

（電源）スイッチで電源を入れる。

「CABLE DISCONNECTED」と

いう警告表示が出ている。

･ビデオ信号ケーブルを正しくつなぐ（7 ページ）。

･ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを

使う。

･入力切り換えが正しいか確認する（11 ページ）。

･付属品ではないビデオ信号ケーブルを使っている。付属品ではないビデオ信号

ケーブルを使っていると、「CABLE DISCONNECTED」と表示が出ることがあ

ります。故障ではありません。

「NO INPUT SIGNAL」という警

告表示が出ている。または

（電

源）ランプがオレンジ色に点灯し

ている。

･ビデオ信号ケーブルを正しくつなぐ（7 ページ）。

･ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを

使う。

･入力切り換えが正しいか確認する（11 ページ）。

本機以外（コンピュータなど）が原因の場合

･コンピュータが省電力状態になっている。キーボードのキーのどれかを押してみ

るか、マウスを動かしてみる。

･コンピュータのグラフィックボードが正しくバススロットに差し込まれているか

確認する。

･コンピュータの電源を入れる。

･コンピュータを再起動する。

「OUT OF RANGE」という警告

表示が出ている（18 ページ）。

本機以外（コンピュータなど）が原因の場合

･入力信号の周波数が、本機の仕様に合っていない。本機をつなぐ前につないでい

たディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか

確認する。画像が出たら、コンピュータで以下の範囲に設定する。

水平周波数：28 ～ 80 kHz（アナログ RGB）、28 ～ 64 kHz（デジタル RGB）

垂直周波数：48 ～ 75 Hz（アナログ RGB）、60 Hz（デジタル RGB）

解像度：1280 × 1024 以下

Windows を使用している。

･本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイに

つなぎ換えて、画像が出るか確認する。画像が出たら、以下を行う。Windows

のデバイス選択画面で製造元に SONY を選び、本機の型名を選ぶ。本機の型名

が表示されないときは、「プラグアンドプレイ」を選ぶ。

Macintosh とつないでいる。

･必要に応じて市販のアダプタをお使いください。アダプタは、先にコンピュータ

に差し込んでから、ビデオ信号ケーブルにつなぎます。

画像が乱れる、ゆれる、ちらつく。

･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。

･離れたところにある他の電源につないでみる。

本機以外（コンピュータなど）が原因の場合

･コンピュータのグラフィックボードで、本機が正しく設定されているかを確認する。

･入力信号のグラフィックモード（VESA、Macintosh19

カラーなど）と周波数

が、本機で使用できる範囲かを確認する。ただし本機で使用できる範囲でも、グ

ラフィックボードによっては同期パルス幅が合わないため、きれいに画像を映せ

ないことがあります。

･本機はインターレース信号には対応していません。プログレッシブ信号になるよ

うに設定してください。

･コンピュータのリフレッシュレート（垂直周波数）を、最適な画面になるように

設定する。

p y

WW.fm

本機の情報（インフォメーション）を表示する

信号を入力しているときに、INFORMATION 画面が出る

まで MENU ボタンを 5 秒以上押したままにする。

もう一度、MENU ボタンを押すと消えます。

例：

本機の安全規格上の型名は SDM-X75 /X95 ですが、販

売上の型名および取扱説明書での型名は SDM-X75F/

X95F/X75K/X95K となります。

故障のときは、お買い上げ店またはソニーサービス窓口にご連絡く

ださい。また、お問い合わせのときは次のことをお知らせください。

･型名：

･製造番号：

･故障の状態：できるだけ詳しく

･購入年月日：

･つないでいるコンピュータ、およびグラフィックボードの仕様

と名前：

･入力信号の種類（アナログ RGB/ デジタル RGB）：

こんなときは

原因と対処のしかた

画像がくっきりしていない。

･コントラストやブライトネスを調整する（14 ページ）。

･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。

本機以外（コンピュータなど）が原因の場合

･コンピュータで解像度を 1280 × 1024 に設定する。

画像が二重、三重になる。

･ビデオ信号ケーブルの延長コードやスイッチャーボックスの使用をやめる。

･接続ケーブルを端子にしっかりと差し込む。

画像の位置がずれている、または画

像の大きさが正しくない。（アナログ

RGB 信号のみ）

･ピッチとフェーズを調整する（15 ページ）。

･画像の位置を調整する（15 ページ）。入力信号やグラフィックボードによって

は、画像が画面全体に広がらないことがあります。

画像が小さい。

本機以外（コンピュータなど）が原因の場合

･コンピュータで解像度を 1280 × 1024 に設定する。

画像が暗い。

･バックライトを調整する（14 ページ）。

･ブライトネスを調整する（14 ページ）。

･ガンマを調整する（14 ページ）。

･電源を入れたあと、画面が明るくなるまでしばらく時間がかかります。

･ ECO ボタンを押した後は、ECO モードの設定によっては、画面が暗くなること

もあります。

画面に波模様や縦縞が出る。

･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。

色むらがある。

･ピッチとフェーズを調整する（アナログ RGB 信号のみ）（15 ページ）。

白色が白く見えない。

･色温度を調整する（14 ページ）。

本機のボタンが働かない。

（

マークが画面に出る）

･「メニューロック」が「オン」になっている。「オフ」にする（16 ページ）。

USB ケーブルでつないだ機器が動作

しない。

･ USB ケーブル（付属）を正しくつないでいるか確認する（8 ページ）。

･主電源スイッチおよび

（電源）スイッチを押して、本機の電源を入れる。

コンピュータなど本機につないでいる機器が原因の場合

･つないでいる機器の電源が入っているか確認する。

･最新の USB ドライバをコンピュータにインストールし直す。詳しくは、つない

だ機器のメーカーにお問い合わせください。

･キーボードやマウスでコンピュータを操作できないときは、キーボードやマウス

をコンピュータに直接つなぎ、コンピュータを再起動してから USB 接続の設定

をする。その後、本機につなぎ直す。本機の USB 端子を経由してコンピュータ、

キーボード、マウスをつなぐと、最初にコンピュータを起動したときに、コン

ピュータをマウスやキーボードから操作できないことがあります。

しばらくすると、ディスプレイの電

源が切れてしまう。

コンピュータなど本機につないでいる機器が原因の場合

･コンピュータの省電力設定をオフにする。

メニュー画面上の解像度表示が正し

くない。

･グラフィックボードの設定によっては、メニュー画面上の解像度表示とコン

ピュータでの設定が一致しないことがあります。

主電源を切っても、

（電源）ラン

プがしばらく点灯している。

･主電源が入っていて

（電源）スイッチを押していない状態、または省電力状態

のときに、MAIN POWER（主電源）スイッチを切ると、

（電源）ランプがす

ぐに消灯しない場合があります。故障ではありません。

INFORMATION

MODEL : SDM-X75F

SER. NO : 1234567

MANUFACTURED : 2005-52

機種名

製造番号

製造年と週

p y

WW.fm

保証書とアフターサービス

保証書

･この製品は保証書が添付されていますので、お買い上げ

の際、お買い上げ店でお受け取りください。

･所定事項の記入および記載内容をお確かめのうえ、大切

に保存してください。

･保証期間は、お買い上げ日より 3 年間です。

アフターサービスについて

調子が悪いときはまずチェックを

「故障かな？と思ったら」の項を参考にして、故障かどう

かをお調べください。

それでも具合が悪いときはサービス窓口へ

お買い上げ店、または添付の「ソニーご相談窓口のご案

内」にある、お近くのソニーサービス窓口にご相談くだ

さい。

保証期間中の修理は

保証書の記載内容に基づいて修理させていただきます。

くわしくは保証書をご覧ください。

保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有

料で修理させていただきます。

部品の保有期間について

当社では、コンピュータディスプレイの補修用性能部品

（製品の機能を維持するために必要な部品）を、製造打ち

切り後 8 年間保有しています。この部品保有期間を修理可

能の期間とさせていただきます。

保有期間が経過した後も、故障箇所によっては、修理可能

の場合がありますので、お買い上げ店か、サービス窓口に

ご相談ください。

ご相談になるときは次のことをお知らせください。

型名：ディスプレイが梱包されていた箱や本体後面の ID ラ

ベルをご覧になり、お使いのディスプレイの型名をご確認

ください。

製造番号：

故障の状態：できるだけ詳しく

購入年月日：

This display is designed for use in Japan only and

cannot be used in any other country.

お買い上げ店

TEL.

お近くのサービスステーション

TEL.

p y

WW.fm

主な仕様

推奨周波数タイミング

･水平同期幅率：水平周波数のタイミングの合計の 4.8% 以上、

または 0.8 m

s のどちらか大きい方

･水平ブランキング幅：2.5

s 以上

･垂直ブランキング幅：450

s 以上

本機の使用および外観は、改良のため予告なく変更するこ

とがありますが、ご了承ください。

型名

SDM-X75F

SDM-X95F

SDM-X75K

SDM-X95K

LCD パネル

a-Si TFT アクティブマトリックス

画面サイズ

17 インチ（43 cm） 19 インチ（48 cm） 17 インチ（43 cm） 19 インチ（48 cm）

入力信号フォーマット

RGB 動作周波数

水平：28 ～ 80 kHz（アナログ RGB）

　　　28 ～ 64 kHz（デジタル RGB）

垂直：48 ～ 75 Hz（アナログ RGB）

60 Hz（デジタル RGB）

解像度

水平：最大 1280 ドット

垂直：最大 1024 ライン

入力信号の種類

デジタル×１　アナログ×１

入力信号レベル

アナログ RGB 信号：0.7 Vp-p、75

Ω

、正極性

同期信号：TTL レベル、2.2 k

Ω

、極性自由

デジタル RGB（DVI）信号： TMDS（Single link）

音声入力

ステレオミニジャック、0.5 Vrms、47ｋ

Ω

スピーカー出力

1W × 2

USB 端子

–

USB Full-Speed (Max12 Mbps)

A ポート× 2、B ポート× 2、

ヘッドホン端子

×１

電源

AC100 ～ 240 V/50-60 Hz

最大 1.0 A

消費電力量

最大 45 W

最大 50 W

最大 55 W

動作温度

5 ～ 35 ℃

スタンドの種類

高さ調整スタンド

最大外形寸法

（幅 / 高さ / 奥行き）

約 369 × 393.5 -

503.5 × 253 mm

( スタンド付 )

約 369 × 337 ×

66 mm

( スタンドなし )

約 414 × 409.5 -

519.5 × 277.5 mm

( スタンド付 )

約 414 × 370 ×

69 mm

( スタンドなし )

約 369 × 393.5 -

503.5 × 253 mm

( スタンド付 )

約 369 × 337 ×

66 mm

( スタンドなし )

約 414 × 409.5 -

519.5 × 277.5 mm

( スタンド付 )

約 414 × 370 ×

69 mm

( スタンドなし )

質量

約 7.6 kg

( スタンド付 )

約 4.4 kg

( スタンドなし )

約 8.9 kg

( スタンド付 )

約 5.4 kg

( スタンドなし )

約 7.6 kg

( スタンド付 )

約 4.4 kg

( スタンドなし )

約 8.9 kg

( スタンド付 )

約 5.4 kg

( スタンドなし )

プラグ & プレイ機能

DDC2B

付属品

6 ページをご覧ください。

display\2633895041\2633895041\2633895041SDMX75WW\01JP

SDMX75WW\01JP03APP-AEP.fm

TCO’99 Eco-document (for the black

model)

Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your

choice has provided you with a product developed for professional use.

Your purchase has also contributed to reducing the burden on the

environment and also to the further development of environmentally

adapted electronics products.

Why do we have environmentally labelled com-

puters?

In many countries, environmental labelling has become an established

method for encouraging the adaptation of goods and services to the

environment. The main problem, as far as computers and other electronics

equipment are concerned, is that environmentally harmful substances are

used both in the products and during their manufacture. Since it is not so

far possible to satisfactorily recycle the majority of electronics equipment,

most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy

consumption levels, that are important from the viewpoints of both the

work (internal) and natural (external) environments. Since all methods of

electricity generation have a negative effect on the environment (e.g.

acidic and climate-influencing emissions, radioactive waste), it is vital to

save energy. Electronics equipment in offices is often left running

continuously and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO’99 scheme which

provides for international and environmental labelling of personal

computers. The labelling scheme was developed as a joint effort by the

TCO (The Swedish Confederation of Professional Employees), Svenska

Naturskyddsforeningen (The Swedish Society for Nature Conservation)

and Statens Energimyndighet (The Swedish National Energy

Administration).

Approval requirements cover a wide range of issues: environment,

ergonomics, usability, emission of electric and magnetic fields, energy

consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use

of heavy metals, brominated and chlorinated flame retardants, CFCs

(freons) and chlorinated solvents, among other things. The product must

be prepared for recycling and the manufacturer is obliged to have an

environmental policy which must be adhered to in each country where the

company implements its operational policy.

The energy requirements include a demand that the computer and/or

display, after a certain period of inactivity, shall reduce its power

consumption to a lower level in one or more stages. The length of time to

reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example,

in respect of the reduction of electric and magnetic fields, physical and

visual ergonomics and good usability.

Below you will find a brief summary of the environmental requirements

met by this product. The complete environmental criteria document may

be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: +46 8 782 92 07

Email (Internet): development@tco.se

Current information regarding TCO’99 approved and labelled

products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires,

casings and housings. Their purpose is to prevent, or at least to delay the

spread of fire. Up to 30% of the plastic in a computer casing can consist

of flame retardant substances. Most flame retardants contain bromine or

chloride, and those flame retardants are chemically related to another

group of environmental toxins, PCBs. Both the flame retardants

containing bromine or chloride and the PCBs are suspected of giving rise

to severe health effects, including reproductive damage in fish-eating

birds and mammals, due to the bio-accumulative* processes. Flame

retardants have been found in human blood and researchers fear that

disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing

more than 25 grams must not contain flame retardants with organically

bound bromine or chlorine. Flame retardants are allowed in the printed

circuit boards since no substitutes are available.

Cadmium

Cadmium is present in rechargeable batteries and in the colour-generating

layers of certain computer displays. Cadmium damages the nervous

system and is toxic in high doses. The relevant TCO’99 requirement states

that batteries, the colour-generating layers of display screens and the

electrical or electronics components must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. It damages

the nervous system and is toxic in high doses. The relevant TCO’99

requirement states that batteries may not contain any mercury. It also

demands that mercury is not present in any of the electrical or electronics

components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs

may be used during the manufacture and assembly of the product. CFCs

(freons) are sometimes used for washing printed circuit boards. CFCs

break down ozone and thereby damage the ozone layer in the stratosphere,

causing increased reception on earth of ultraviolet light with e.g. increased

risks of skin cancer (malignant melanoma) as a consequence.

Lead

Lead can be found in picture tubes, display screens, solders and

capacitors. Lead damages the nervous system and in higher doses, causes

lead poisoning. The relevant TCO’99 requirement permits the inclusion of

lead since no replacement has yet been developed.

Bio-accumulative is defined as substances which accumulate within

living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-

accumulative.

p y

AEP.fm

TCO’03 Eco-document (for the silver

model)

Congratulations!

The display you have just purchased carries the TCO’03

Displays label. This means that your display is designed,

manufactured and tested according to some of the strictest

quality and environmental requirements in the world. This

makes for a high performance product, designed with the

user in focus that also minimizes the impact on our natural

environment.

Ergonomics

• Good visual ergonomics and image quality in order to

improve the working environment for the user and to

reduce sight and strain problems. Important parameters

are luminance, contrast, resolution, reflectance, colour

rendition and image stability.

Energy

• Energy-saving mode after a certain time – beneficial

both for the user and the environment

• Electrical safety

Emissions

• Electromagnetic fields

• Noise emissions

Ecology

• The product must be prepared for recycling and the

manufacturer must have a certified environmental

management system such as EMAS or ISO 14 001

• Restrictions on

- chlorinated and brominated flame retardants and

polymers

- heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been

developed by TCO Development in co-operation with

scientists, experts, users as well as manufacturers all over

the world. Since the end of the 1980s TCO has been

involved in influencing the development of IT equipment

in a more user-friendly direction. Our labelling system

started with displays in 1992 and is now requested by users

and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

Recycling Information

Customer in Europe

The collection and recycling of this product has been planned

according to your country’s relevant legislation. To ensure that

this product will be collected and recycled in way that minimizes

the impact on the environment, please do the following:

1. If you purchased this product for private use, contact your

municipality or the waste collection system and bring the

product to this collection point / have the product be picked up

by the waste collection system. Alternatively, your retailer

might take back this if you purchase new equivalent equipment;

please check with your retailer whether he will take back this

product before bringing it. For information on your country’s

recycling arrangements, please contact the Sony representation

in your country (contact details at: www.sony-europe.com).

Further details on specific recycling systems can be found at the

following addresses:

- Belgium: www.recupel.be

- Netherlands: www.nvmp.nl (consumer electronics)

www.ictmilieu.nl (IT equipment)

- Norway: www.elretur.no

- Sweden: www.el-kretsen.se

- Switzerland: www.swico.ch

2. If you use this product professionally, check the product’s

delivery contract for take back / recycling arrangements and

follow the procedures described therein. Alternatively, follow

the procedures described under point 1.

Customer in USA

We Sony as a member of EIA recommends to visit URL below

http://www.eiae.org/

Customer in Asia

http://www.sony.co.jp/SonyInfo/Environment/recycle/3R.html

2-633-895-

(1)

TFT LCD Color Computer Display

p y

SDM-X75

SDM-X95

p y

Owner’s Record

The model and serial numbers are located at the rear of the unit.

Record these numbers in the spaces provided below. Refer to them

whenever you call upon your dealer regarding this product.

Model No. Serial No.

To reduce the risk of fire or electric shock, do not

expose this apparatus to rain or moisture.

Dangerously high voltages are present inside the

unit. Do not open the cabinet. Refer servicing to

qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

You are cautioned that any changes or modifications not expressly

approved in this manual could void your authority to operate this

equipment.

Be sure to confirm the carton that came with your display. The ID

label of your display model is located at the rear of the display.

(for the black model)

(for the silver model)

WARNING

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por

favor, lea detalladamente este manual de instrucciones antes

de conectar y operar este equipo.

If you have any questions about this product, you may call;

Sony Customer Information Services Center 1-800-222-7669

or http://www.sony.com/

Declaration of Conformity

Trade Name

: SONY

Model

: SDM-X75 /X95

Note

: means any number or alphanumeric

character.

Responsible Party

: Sony Electronics Inc.

Address

: 16450 W. Bernardo Dr, San Diego, CA

92127 U.S.A.

Telephone Number : 858-942-2230

This device complies with part 15 of the FCC rules. Operation is

subject to the following two conditions: (1) This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause

undesired operation.

NOTICE

This notice is applicable for USA/Canada only.

If shipped to USA/Canada, install only a UL LISTED/CSA

LABELLED power supply cord meeting the following

specifications:

SPECIFICATIONS

Plug Type

Nema-Plug 5-15p

Cord

Type SVT or SJT, minimum 3

18 AWG

Length

Maximum 15 feet

Rating

Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada

uniquement.

Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser

le cordon d’alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes:

SPECIFICATIONS

Type de fiche

Fiche Nema 5-15 broches

Cordon

Type SVT ou SJT, minimum 3

18 AWG

Longueur

Maximum 15 pieds

Tension

Minimum 7 A, 125 V

As an

NERGY

TAR Partner, Sony

Corporation has determined that this

product meets the

NERGY

TAR

guidelines for energy efficiency.

This monitor complies with the

TCO’99 guidelines.

This monitor complies with the

TCO’03 guidelines.

Table of Contents

p y

AEPTOC.fm

• Macintosh is a trademark licensed to

Apple Computer, Inc., registered in the

U.S.A. and other countries.

• Windows

is registered trademarks of

Microsoft Corporation in the United

States and other countries.

• IBM PC/AT and VGA are registered

trademarks of IBM Corporation of the

U.S.A.

• VESA and DDC

™

are trademarks of the

Video Electronics Standards

Association.

•

NERGY

TAR is a U.S. registered

mark.

• Adobe and Acrobat are trademarks of

Adobe Systems Incorporated.

• All other product names mentioned

herein may be the trademarks or

registered trademarks of their respective

companies.

• Furthermore, “

™

” and “

” are not

mentioned in each case in this manual.

http://www.sony.net/

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Checking the model name of the display . . . . . . . . . . . . . . . . . . . . . 5

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Setup 1:

Assemble the stand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Setup 2:

Connect the video signal cables . . . . . . . . . . . . . . . . . . . . 7

Setup 3:

Connect the USB mouse or the USB keyboard or other

devices (USB port-equipped models only) . . . . . . . . . . . . 8

Setup 4:

Connect the audio cords . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Setup 5:

Connect the power cord . . . . . . . . . . . . . . . . . . . . . . . . . 10

Setup 6:

Secure the cords and close the connector cover . . . . . . 10

Setup 7:

Turn on the display and computer . . . . . . . . . . . . . . . . . . 10

Setup 8:

Adjust the tilt and height . . . . . . . . . . . . . . . . . . . . . . . . . 11

Selecting the input signal (INPUT1/INPUT2) . . . . . . . . . . . . . . . . . 12

Customizing Your Display . . . . . . . . . . . . . . . . . . . . . . .13

Navigating the menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Menu options list. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

PICTURE ADJUST menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

SCREEN menu (analog RGB signal only) . . . . . . . . . . . . . . . . 15

MENU POSITION menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

INPUT SENSING menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

LANGUAGE menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

RESET menu (reset to the default setting) . . . . . . . . . . . . . . . . 16

MENU LOCK menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Controlling the volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Reducing the power consumption (ECO mode) . . . . . . . . . . . . . . . 17

Automatic brightness adjustment function (light sensor) . . . . . . . . 17

Automatic picture quality adjustment function (analog RGB signal

only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

KVM function (Keyboard-Video-Mouse function) . . . . . . . . . . . . . . 17

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

TCO’99 Eco-document (for the black model) . . . . . . . . . . . . . . . . . . .i

TCO’03 Eco-document (for the silver model) . . . . . . . . . . . . . . . . . . ii

p y

AEP.fm

Precautions

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the U.S.A.

If you do not use the appropriate cord, this display will not

conform to mandatory FCC standards.

For the customers in the UK

If you use the display in the UK, be sure to use the appropriate

UK power cord.

Installation

Do not install or leave the display:

• In places subject to extreme temperatures, for example near a

radiator, heating vent, or in direct sunlight. Subjecting the

display to extreme temperatures, such as in an automobile

parked in direct sunlight or near a heating vent, could cause

deformations of the casing or malfunctions.

• In places subject to mechanical vibration or shock.

• Near any equipment that generates a strong magnetic field,

such as a TV or various other household appliances.

• In places subject to inordinate amounts of dust, dirt, or sand, for

example near an open window or an outdoor exit. If setting up

temporarily in an outdoor environment, be sure to take

adequate precautions against airborne dust and dirt. Otherwise

irreparable malfunctions could occur.

Be careful not to touch the air vents on the upper rear of the

display, since they become heated.

Handling the LCD screen

• Do not leave the LCD screen facing the sun as it can damage

the LCD screen. Take care when you place the display by a

window.

• Do not push on or scratch the LCD screen. Do not place a heavy

object on the LCD screen. This may cause the screen to lose

uniformity or cause LCD panel malfunctions.

• If the display is used in a cold place, a residual image may

appear on the screen. This is not a malfunction. The screen

returns to normal as the temperature rises to a normal operating

level.

• If a still picture is displayed for a long time, a residual image

may appear for a while. The residual image will eventually

disappear.

• The LCD panel becomes warm during operation. This is not a

malfunction.

Note on the LCD (Liquid Crystal Display)

Please note that the LCD screen is made with high-

precision technology. However, black points or bright

points of light (red, blue, or green) may appear

constantly on the LCD screen, and irregular colored

stripes or brightness may appear on the LCD screen.

This is not malfunction.

(Effective dots: more than 99.99%)

Maintenance

• Be sure to unplug the power cord from the power outlet before

cleaning your display.

• Clean the LCD screen with a soft cloth. If you use a glass

cleaning liquid, do not use any type of cleaner containing an

anti-static solution or similar additive as this may scratch the

LCD screen’s coating.

• Clean the cabinet, panel, and controls with a soft cloth lightly

moistened with a mild detergent solution. Do not use any type

of abrasive pad, scouring powder, or solvent, such as alcohol or

benzine.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items such as a ballpoint pen or screwdriver. This type

of contact may result in a scratched picture tube.

• Note that material deterioration or LCD screen coating

degradation may occur if the display is exposed to volatile

solvents such as insecticide, or if prolonged contact is

maintained with rubber or vinyl materials.

Transportation

• Disconnect all the cables from the display. If you use a height

adjustable stand adjust its height to the highest position and

hold both sides of the LCD display securely. Be careful not to

scratch the screen when transporting. If you drop the display,

you may injured or the display may be damaged.

• When you transport this display for repair or shipment, use the

original carton and packing materials.

• Replace the stopper pin for the height adjustable stand to fix the

stand during the transportation.

Disposal of the display

• Do not dispose of this display with general

household waste.

• The fluorescent tube used in this display contains

mercury. Disposal of this display must be carried out

in accordance to the regulations of your local

sanitation authority.

For customers in the United States

This product contains mercury. Disposal of this product may be

regulated if sold in the United States. For disposal or recycling

information, please contact your local authorities or the

Electronics Industries Alliance (http://www.eiae.org).

The equipment should be installed near an easily accessible outlet.

Example of plug types

for 100 to 120 V AC

for 200 to 240 V AC

for 240 V AC only

p y

AEP.fm

Checking the model name of the

display

Check the model name of the display first.

The model name is located at the rear of the display (Example:

SDM-X75F).

You cannot use some of the functions or menu options for

certain display models.

Identifying parts and controls

See the pages in parentheses for further details.

The illustration only shows one of all the models that are available

for this display.

(Power) switch and

(power) indicator

(pages 10, 16)

This switch turns the display on when

(power) indicator is

red. To turn the display off, press this switch again.

If the

(power) indicator fails to light, press the MAIN

POWER switch (

MENU button (page 12)

This button turns the menu screen on and off.

and

(volume control) buttons (page 12)

These buttons are used to select the menu items and make

adjustments.

OK button (page 12)

This button activates the selected menu item and adjustments

made using the

buttons (

INPUT

(page 11)

These buttons switch the video input signal between INPUT1

and INPUT2 when two computers are connected to the

display. (Only available when menu is turned off.)

ECO button (page 16)

This button is used to reduce the power consumption.

When the menu screen is not displayed, you can also

automatically adjust the picture quality for the current input

signal while keeping pressing this button for more than 3

seconds (One touch Auto adjust). (analog RGB signal only)

Light sensor (page 16)

This sensor measures the brightness of the area surrounding

the display. Be sure not to cover the sensor with paper, etc.

Stereo speakers (pages 9, 16)

These speakers output audio signals as sound.

Headphone jack (pages 9, 16)

This jack outputs audio signals to your headphones.

INPUT

ECO

Front of the display

The contents with mark for specifications vary

depending on the models. For details, see “Specifications”

(page 22).

p y

AEP.fm

MAIN POWER switch (page 10)

This switch is to turn the MAIN POWER button of the display

on and off.

AC IN connector (page 9)

This connector connects the power cord (supplied).

DVI-D input connector (digital RGB) (page 8)

This connector inputs digital RGB video signals that comply

with DVI Rev.1.0.

HD15 input connector (analog RGB) (page 8)

This connector inputs analog RGB video signals (0.700 Vp-p,

positive) and sync signals.

Cable holder (page 9)

This part secures cables and cords to the display.

USB downstream port (page 8) (USB port-equipped

models only)

Connecting the USB mouse and USB keyboard to the display,

you can connect up to two computers to the display switching

the input back and forth.

USB upstream port (USB port-equipped models only)

Connect the USB cable to your computer and display.

Security lock hole

The Kensington Micro Saver Security System should be used

for the security lock hole.

Micro Saver Security System is a trademark of Kensington.

Audio Jack for INPUT1

This jack inputs audio signals when connected to the audio

output jack of a computer or other audio equipment connected

to INPUT1.

Audio Jack for INPUT2

This jack inputs audio signals when connected to the audio

output jack of a computer or other equipment connected to

INPUT2.

Setup

Before using your display, check that the following items are

included in your carton:

• LCD display

• Power cord

• Stand Base

• HD15-HD15 video signal cable (analog RGB)

• DVI-D video signal cable (digital RGB)

• Audio cord (stereo miniplug)

• USB cable

• CD-ROM (utility software for Windows/Macintosh, Operating

Instructions, etc.)

• Warranty card

• Quick Setup Guide

The contents with mark for specifications vary depending on

the models. For details, see “Specifications” (page 22).

Setup 1: Assemble the stand

When using supplied stand

Open the carton and take out the stand base.

Confirm the supplied items.

• With a screw attached to the bottom of Stand Base.

Put a soft mat or a like on a desk or a like.

You may damage the LCD screen and the display itself, if

putting the display directly on the desk.

Take the display out from the carton and then place

the frame of the laid display along the edge of the

desk.

Rear of the display

Do not press the LCD screen when placing or raising

the display straight on a desk or a like.

It may affect the uniformity of the screen or damage

the LCD display.

Display

Stand

Soft mat or a like

p y

AEP.fm

Hook the Stand Base holes onto the prongs of stand

to attach.

Lift the handle of screw to screw the stand base

securely.

Be sure that the screw is secured and turn the screw

handle back.

Remove the stopper pin after raising the height

adjustable stand straight.

Note

Do not remove the stopper pin while the stand is laid. It may fall or injure

you by the stand neck coming off from the Stand Base impetuously.

When using VESA Stand

You can attach a VESA stand in other brand by removing the

supplied stand attached to the display.

Setup 2: Connect the video signal

cables

1 Slide down the connector cover.

2 Tilt the display up.

And then move the display’s angle higher.

Stand Base

Screw

Stopper Pin

Screws

compatible with

VESA stand (4)

• Turn off the display and computer before connecting.

Notes

• Do not touch the pins of the video signal cable connector as this

might bend the pins.

• Check the alignment of the connector to avoid bending the pins of

the video signal cable connector.

Connector cover

p y

AEP.fm

3 Connect the video signal cables to the display.

Connect a computer equipped with an HD15

output connector (analog RGB)

Using the supplied HD15-HD15 video signal cable (analog

RGB), connect the computer to the display’s HD 15 input

connector (analog RGB).

Connect a computer equipped with a DVI

output connector (digital RGB)

Using the supplied DVI-D video signal cable (digital RGB),

connect the computer to the display’s DVI-D input connector

(digital RGB).

Setup 3: Connect the USB mouse

or the USB keyboard or

other devices (USB port-

equipped models only)

By connecting the USB mouse or the USB keyboard or other

devices, you can switch inputs back and forth (KVM function).

For more details, see “KVM function” (page 17).

If you are not using the USB mouse or the USB keyboard or other

devices on your display, go to Setup 4.

Connect the supplied cable between the display and

the computer.

Connect the USB mouse or the USB keyboard or

other devices to the display.

For Macintosh User:

If you connect the USB Downstream port to a Macintosh

keyboard with a power button, the power button on the

keyboard may fail to turn on. Turn on the power button on

your computer or connect the keyboard directly to your

computer and turn it on, and then connect the USB

Downstream port to the keyboard.

Notes

• The USB port of this display is compatible with Windows 2000 /

Windows XP Professional / Windows XP Home edition / Macintosh.

• If the USB mouse or the USB keyboard or other devices have already

connected to your computer, remove them once.

• This Setup is only designed for those computers and OS that are USB

compatible. For more details, refer to the operating instruction of your

computer or OS.

to the computer’s HD15 output

connector (analog RGB)

HD15-HD15 video signal

cable (analog RGB)

(supplied)

to the HD 15 input

connector (analog

RGB)

to the computer’s DVI output

connector (digital RGB)

DVI-D video signal cable

(digital RGB) (supplied)

to the DVI-D input

connector (digital RGB)

p y

AEP.fm

Setup 4: Connect the audio cords

Connect the display’s audio input jack and audio

output jack of the computer or other audio equipment

using the supplied audio cord.

When you hear sound with your headphones

Connect the audio cable (not supplied) securely to the

display’s headphone jack.

Audio output will be changed when the display’s audio input and

audio output connection has been completed.

Using the display-speakers or headphones, you can also listen to

sound from your computer or other audio equipment connected to

the display-audio input jacks. For more details, see “Controlling

the volume” on page 16.

AC IN

DVI-D

HD15

To USB port to

Computer

To USB port to

Computer

USB cable

(supplied)

USB cable (supplied)

USB Mouse

USB

keyboard

to the audio

input

to audio output of

the computer or

other audio

equipment

audio cord (supplied)

to the headphone jack

audio cable

(not supplied)

p y

AEP.fm

Setup 5: Connect the power cord

Connect the supplied power cord securely to the

display’s AC IN connector.

Connect the other end securely to a power outlet.

Setup 6: Secure the cords and

close the connector cover

Draw the cords and cables through the cable holder

as illustrated.

Close the connector cover.

Note

When bounding the cords and cables, be sure to loosen them a little. If

they get pulled hard they may come off from the connectors/plugs as you

adjust the screen angle. If you stretch the cords and cables too hard they

may get damaged.

Setup 7: Turn on the display and

computer

Make sure that the

(power) Indicator blinks red. At

the time of your purchase, the MAIN POWER switch

is set to the

side.

Note

When the MAIN POWER switch on the right side of your display is not

set to the

side, press the

side and check that the

(power) indicator

blinks red.

Press the

(power) switch located on the front

right of the display.

The

(power) indicator lights up in green.

Turn on the computer.

to AC IN

to a power outlet

power cord (supplied)

MAIN POWER

lights in red

lights in green

p y

AEP.fm

If no picture appears on your screen

• Check that the power cord and the video signal cables are

properly connected.

• If “NO INPUT SIGNAL”

appears on the screen:

– The computer is in the power saving mode. Try pressing any

key on the keyboard or moving the mouse.

– Check that the input signal setting is correct by pressing the

OK button (page 11).

• If “CABLE DISCONNECTED”

appears on the screen:

– Check that the video signal cables are properly connected.

– Check that the input signal setting is correct by pressing the

OK button (page 11).

•

If “OUT OF RANGE”

appears on the screen:

Reconnect the old display. Then adjust the computer’s graphics

board within the following ranges.

For more information about the on-screen messages, see “Trouble

symptoms and remedies” on page 19.

No need for specific drivers

The display complies with the “DDC” Plug & Play standard and

automatically detects all the display’s information. No specific driver

needs to be installed to the computer.

The first time you turn on your computer after connecting the display, the

setup Wizard may appear on the screen. If this is the case, follow the on-

screen instructions. The Plug & Play display is automatically selected so

that you can use this display.

The vertical frequency turns to 60 Hz.

Since flickers are unobtrusive on the display, you can use it as is. You do

not need to set the vertical frequency to any particular high value.

Setup 8: Adjust the tilt and height

This display can be adjusted within the angles shown below.

Hold both sides of the LCD display, then adjust display

angles.

When you use the height adjustable stand, the height adjust is also

available as below.

Hold both sides of the LCD display, and then adjust the

display height.

Analog RGB

Digital RGB

Horizontal

frequency

28–80 kHz

28–64 kHz

Vertical

frequency

48–75 Hz

60 Hz

Resolution

1280

1024 or less

approx. 5°

approx. 20°

approx. 175°

approx.

175°

approx. 110 mm

inches)

p y

AEP.fm

To use the display comfortably

Adjust the viewing angle of your display according to the height

of your desk and chair so that light is not reflected from the

display to your eyes.

Notes

• When you adjust the display position, do not crash the display or cables

or other USB devices against objects around it. Be sure to move the

display quietly.

• Do not put any objects under the display when you adjust the height of

stand. It may get damaged by accident.

• When connecting USB products or USB devices to the display, be sure

not to crash them against the Stand Base. As adjusting the tilt and

height of the display, the display might get damaged depending on the

size of the products or devices. (USB port-equipped models only)

Selecting the input signal (INPUT1/

INPUT2)

Press the OK button.

The input signal changes every time you press the OK button.

On-screen message

(Appears about 5 seconds on

the upper left corner.)

Input signal configuration

INPUT1 : DVI-D

DVI-D input connector

(digital RGB) for INPUT1

INPUT2 : HD15

HD15 input connector

(analog RGB) for INPUT2

INPUT

p y

AEP.fm

Customizing Your Display

You can make numerous adjustments to your display using the

on-screen menu.

Navigating the menu

Display the main menu.

Press the MENU button to display the main menu on your

screen.

Select the menu you want to adjust.

Press the

buttons to display the desired menu. Press the

OK button to select the menu item.

Adjust the item.

Press the

buttons to make an adjustment, then press the

OK button.

When you press the OK button, the setting is stored, then the

display returns to the previous menu.

Close the menu.

Press the MENU button once to return to normal viewing. If

no buttons are pressed, the menu closes automatically after

about 45 seconds.

Resetting the adjustments to the default

settings

You can reset the adjustments using the RESET menu. For more

information about resetting the adjustments, see

(RESET) on

page 15.

Before making adjustments

Connect the display and the computer, and turn them on.

For the best results, wait for at least 30 minutes before making

any adjustments after display is connected to the computer and

turned on.

INPUT

p y

AEP.fm

Menu options list

When the ECO mode is set to “AUTO,” you cannot adjust

BACKLIGHT and CONTRAST.

CONTRAST, BRIGHTNESS, and GAMMA are not adjustable when

“sRGB” selected.

PICTURE ADJUST menu

Notes

• If you select “sRGB,” you cannot adjust CONTRAST, BRIGHTNESS,

and GAMMA.

• When the ECO mode is set to "AUTO," you cannot adjust

BACKLIGHT and CONTRAST.

If a computer or other equipment connected to the display is not sRGB-

compliant, color cannot be adjusted to the sRGB profile.

When you select “sRGB,” you cannot adjust CONTRAST,

BRIGHTNESS, and GAMMA.

If you have set the ECO mode to “AUTO,” you cannot select “sRGB.”

SDM-X75F/X95F

SDM-X75K/X95K

PICTURE ADJUST menu

MODE (ECO mode)

HIGH

MIDDLE

LOW

AUTO

BACKLIGHT

;

CONTRAST

;

1) 2)

BRIGHTNESS

;

GAMMA

;

COLOR

9300K

6500K

sRGB

USER (GAIN and

BIAS)

SHARPNESS

;

MODE RESET

;

SCREEN

AUTO

PHASE

PITCH

H CENTER

V CENTER

MENU POSITION

;

INPUT SENSING

AUTO ON

INPUT1

INPUT2

AUTO OFF

LANGUAGE

ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

ITALIANO

NEDERLANDS

SVENSKA

RESET

CANCEL

MENU LOCK

OFF

Items

Press the

button Press the

button

MODE

Set the ECO mode.

Select the brightness of your display from

HIGH, MIDDLE, LOW, and AUTO to save

power consumption.

You can set a variety of mode by setting an

input.

HIGH

MIDDLE

LOW

AUTO

BACKLIGHT Brightens the screen. Darkens the screen.

CONTRAST

Sharpens the picture

contrasts.

Blurs the picture

contrasts.

BRIGHTNESS Brightens the picture

(Black level).

Darkens the picture

(Black level).

GAMMA

Features

You can adjust your pictures on the screen

to the original coloring.

Items

COLOR

Options

Features

9300K

Bluish hue

6500K

Reddish hue

sRGB

When you select “sRGB” your coloring

is adjusted to the sRGB profile. (The

sRGB color setting is an industry-

standard color space protocol designed

for computer products.) When you select

“sRGB,” the color settings of your

computer must be set to the sRGB

profile.

USER

You can make additional adjustments to

lighter areas (GAIN: white level) and

darker areas (BIAS: black level). Also,

you can store the set color in memory.

Items

Press the

buttons

SHARPNESS

Adjust to sharpen the edge of images,

etc.

p y

AEP.fm

SCREEN menu (analog RGB

signal only)

Automatic picture quality adjustment

function

When the display receives an input signal, it

automatically adjusts the picture’s position and

sharpness (phase/pitch). This ensures that a clear

picture appears on the screen (page 16).

Note

While the automatic picture quality adjustment function is activated, only

the

(power) switch is operable.

If the automatic picture quality adjustment function of

this display did not seem to adjust the picture

completely

You can make further automatic adjustment of the picture quality

for the current input signal. (See AUTO below.)

If you still need to make subtle adjustments to your

picture quality

You can manually adjust the picture’s sharpness (phase/pitch) and

position (horizontal/vertical position).

These adjustments are stored in memory and automatically

recalled when the display receives the same input signal. These

settings may have to be repeated if you change the input signal

after reconnecting your computer.

Adjust the picture’s sharpness and position

manually (PHASE/PITCH/H CENTER/V CENTER)

You can adjust the picture’s sharpness and position as follows.

Set the resolution to 1280 × 1024, on the computer.

Load the CD-ROM.

Start the CD-ROM and display the test pattern.

For Windows User

When Auto run operates:

Click “DISPLAY ADJUSTMENT TOOL (UTILITY).”

Click “Adjust” and confirm the resolution and then click

“Next”.

Test pattern for PITCH, PHASE, H CENTER and V

CENTER appears in order.

When Auto run fails to operate:

Open “My Computer” and right click the CD-ROM icon.

Go to “Explorer” and open the CD-ROM icon.

Open [Utility] and then select [Windows].

Start [Win_Utility.exe].

Test pattern appears.

For Macintosh user

Open [Utility] and then select [Mac].

Start [Mac_Utility.exe]

Test pattern appears.

MENU POSITION menu

INPUT SENSING menu

Those models of digital input search any input signals. You can

switch the signals back and forth automatically.

Items

MODE RESET

Options

Features

You can reset BACKLIGHT,

CONTRAST, BRIGHTNESS,

GAMMA, COLOR, and SHARPNESS

to the default setting.

CANCEL

To cancel resetting and return to the

menu.

Items

Features

AUTO

Make the appropriate adjustments of the

screen’s phase, pitch and horizontal/

vertical position for the current input

signal and save them.

Items

Press the

buttons

PHASE

Minimize the horizontal stripes on the

screen.

PITCH

Vertical stripes become vanished.

H CENTER

Adjust the picture position when your

picture does not appear on the center of

the screen.

V CENTER

Items

Press the

buttons

MENU POSITION

You can change the menu displayed

position on the screen. You can choose

one of 9 positions.

Items

Features

AUTO ON

When the selected input has no signal, or

when you select an input with the OK

button and if it has no input signal, an

on-screen message appears (page 18).

Then the display checks the input signal

and switch to other input automatically.

When an input is changed, the selected

input is displayed on the upper left

corner of the screen.

When there still is no input signal, the

display goes into the power saving mode.

INPUT 1

When turning on the display, INPUT1 or

INPUT2 will be displayed as priority

setting (INPUT SENSING will not

function).

INPUT 2

AUTO OFF

The input is not changed automatically.

Press the OK button to change the input.

p y

AEP.fm

LANGUAGE menu

RESET menu (reset to the

default setting)

MENU LOCK menu

Technical Features

Controlling the volume

Using the display’s speakers or headphones, you can listen to

sound from your computer or other audio equipment connected to

the display’s audio input jacks.

You can control the volume by using a separate “Volume” menu

from the main menu.

Press the

buttons when no menu appears on

the screen.

Press the

buttons to control the volume.

The menu automatically disappears after about 5 seconds.

Notes

• You cannot adjust the volume when the main menu is displayed on the

screen.

• When your display is in power saving mode, no sound comes out of the

speakers or the headphones.

Power saving function

This display meets the power saving guidelines set by VESA,

NERGY

TAR, and NUTEK. If the display is connected to a

computer or video graphics board that is DPMS (Display Power

Management Standard) for Analog input / DMPM (DVI Digital

Monitor Power Management) for Digital input compliant, the

display will automatically reduce power consumption as shown

below.

When your computer enters the “active off” mode, the input signal is

cut and NO INPUT SIGNAL appears on the screen. After 5 seconds,

the display enters the power saving mode.

“deep sleep” is the power saving mode defined by the Environmental

Protection Agency.

Items

Press the

buttons

ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

ITALIANO

NEDERLANDS

SVENSKA

French

German

Spanish

Italian

Dutch

Swedish

Russian

Japanese

Chinese

Items

Features

To reset all the adjustment data to the

default setting except for the

(LANGUAGE) menu setting.

CANCEL

To cancel resetting and return to the

menu screen.

Items

Features

Only the

(power) switch will operate.

If you attempt any other operation, the

(MENU LOCK) icon appears on the

screen.

OFF

Set

(MENU LOCK) to off. If

(MENU LOCK) has been set to ON,

when you press the MENU button,

(MENU LOCK) is automatically

selected.

Power mode

(power) indicator

normal operation

green

active off

(deep sleep)

orange

power off

red

main power off

off

3 0

VO L U M E

p y

AEP.fm

Reducing the power consumption

(ECO mode)

If you press the ECO button on the front of the display repeatedly,

you can select the screen brightness.

Each mode appears on the screen and the screen brightness is

reduced according to the mode. The menu automatically

disappears after about 5 seconds.

Screen brightness and power consumption are reduced as the

mode changes from HIGH to MIDDLE to LOW.

The default setting of the screen brightness is set to HIGH.

Automatic brightness adjustment

function (light sensor)

This display is provided with a feature to automatically adjust the

screen brightness according to the brightness of the surroundings.

The brightness of the screen is set to the most appropriate level by

setting the ECO mode to AUTO with the ECO button on the front

of the display, or in the PICTURE ADJUST menu. The default

setting of the brightness of the screen is set to HIGH. Also, when

you set the ECO mode to “AUTO” with the ECO button on the

front of the display, the adjustment bar is also displayed. You can

adjust the bar with the

buttons. Screen brightness changes

according to the level you set.

Automatic picture quality

adjustment function (analog RGB

signal only)

When the display receives an input signal, it

automatically adjusts the picture’s position and

sharpness (phase/pitch), and ensures that a clear

picture appears on the screen.

The factory preset mode

When the display receives an input signal, it automatically

matches the signal to one of the factory preset modes stored in the

display’s memory to provide a high quality picture at the center of

the screen. If the input signal matches the factory preset mode, the

picture appears on the screen automatically with the appropriate

default adjustments.

If input signals do not match one of the factory

preset modes

When the display receives an input signal that does not match one

of the factory preset modes, the automatic picture quality

adjustment function of this display is activated to ensure that a

clear picture always appears on the screen (within the following

display frequency ranges):

Horizontal frequency: 28–80 kHz

Vertical frequency: 48–75 Hz

Consequently, the first time the display receives input signals that

do not match one of the factory preset modes, the display may

take a longer time than normal to display the picture on the screen.

This adjustment data is automatically stored in memory so that,

the display will function in the same way as when the display

receives the signals that match one of the factory preset modes

next time.

If you adjust the phase, pitch, and picture position

manually

For some input signals, the automatic picture quality adjustment

function of this display may not completely adjust the picture

position, phase, and pitch. In this case, you can set these

adjustments manually (page 15). If you set these adjustments

manually, they are stored in memory as user modes and

automatically recalled whenever the display receives the same

input signals.

Note

While the automatic picture quality adjustment function is activated, only

the

(power) switch will operate.

KVM function (Keyboard-Video-

Mouse function)

You can use up to two computers connecting between the USB

mouse and USB keyboard switching INPUT/OK button (page 8)

back and forth.

About USB port

• We recommend that you connect the USB mouse and the USB

keyboard to the USB port of the display. If you connect the

devices other than the above, the display might fail to operate

properly. Or, the devices that are compatible with Bluetooth

might fail to operate properly.

• The USB port on the display is compatible with USB Full-

Speed (Max 12 Mbps).

Notes

• Even when you press INPUT/OK button, the computers may not be

able to switch back and forth promptly.

• Install the latest USB driver to use the USB devices. The older USB

driver may not operate properly.

• When using a USB hub, set the input signals to the AUTO OFF with

INPUT SENSING menu.

E C O

L OW

E C O

AU TO

E C O

H I G H

E C O

M I D D L E

5 0

ECO

p y

AEP.fm

Troubleshooting

Before contacting technical support, refer to this section.

On-screen messages

If there is something wrong with the input signal, one of the

following messages appears on the screen. To solve the problem,

see “Trouble symptoms and remedies” on page 19.

If “OUT OF RANGE” appears on the screen

This indicates the input signal is not supported by the display’s

specifications. Check the following items.

For more information about on-screen messages, see “Trouble

symptoms and remedies” on page 19.

If “xxx.x kHz/xxx Hz” is displayed

This indicates either the horizontal or vertical frequency is not

supported by the display’s specifications.

The figures indicate the horizontal and vertical frequencies of

the current input signal.

If “RESOLUTION > 1280

1024” is displayed

This indicates that the resolution is not supported by the

display’s specifications (1280

1024 or less).

If “NO INPUT SIGNAL” appears on the screen

This indicates that no signal is being input via the currently

selected connector.

When INPUT SENSING (page 15) is set to ON, the display finds

another input signal and changes the input automatically.

When input signals cannot be found,

“GO TO POWER SAVE”

message appears. About 5 seconds later, the power saving

mode starts.

If “CABLE DISCONNECTED” appears on the

screen

This indicates that the video signal cable has been disconnected

from the currently selected connector.

When INPUT SENSING (page 15) is set to ON, the display finds

another input signal and changes the input automatically.

When input signals cannot be found,

“GO TO POWER SAVE”

message appears. About 45 seconds later, the power saving

mode starts.

OUT OF RANGE

I NPUT 1 DV I - D

x x x . x k H z /

x x x H z

I NFORMA T I ON

Example

OUT OF RANGE

RESOL UT I ON >

8 0 X 1

I NFORMA T I ON

I NPUT 1 : DV I - D

Example

I NFORMA T I ON

I NPUT S I GNA L

GO TO POWER SAVE

I NPUT 1 DV I - D

Example

CAB L E D I SCONNECT ED

I NFORMA T I ON

I NPUT 1 DV I - D

GO TO POWER SAVE

Example

p y

AEP.fm

Trouble symptoms and remedies

If a problem occurs as a result of a connected computer or other equipment, refer to the connected computer/equipment’s instruction manual.

Symptom

Check these items

No picture

If the

(power) indicator is not lit,

or if the

(power) indicator will not

light up when the

(power) switch

is pressed:

• Check that the power cord is properly connected.

• Check that the MAIN POWER switch on the display is turned on (page 10).

If the

(power) indicator turns on

in red:

• Check that the

(power) switch is on.

If CABLE DISCONNECTED

appears on the screen:

• Check that the video signal cable is properly connected and all plugs are firmly seated in

their sockets (page 7).

• Check that the video input connector’s pins are not bent or pushed in.

• Check that the input select setting is correct (page 11).

• A non-supplied video signal cable is connected. If you connect a non-supplied video

signal cable, CABLE DISCONNECTED may appear on the screen. This is not a

malfunction.

“NO INPUT SIGNAL” warning

message appears on the screen, or

(power) indicator turns orange:

• Check that the video signal cable is properly connected and all plugs are firmly seated in

their sockets (page 7).

• Check that the video input connector’s pins are not bent or pushed in.

• Check that the input select setting is correct (page 11).

Problems caused by a computer or other equipment connected, and not

caused by the display

• The computer is in the power saving mode. Try pressing any key on the keyboard or

moving the mouse.

• Check that your graphics board is installed properly.

• Check that the computer’s power is on.

• Restart the computer.

If OUT OF RANGE appears on the

screen (page 18):

Problems caused by a computer or other equipment connected, and not

caused by the display

• Check that the video frequency range is within that specified for the display. If you

replaced an old display with this display, reconnect the old display and adjust the

computer’s graphics board within the following ranges:

Horizontal: 28 – 80 kHz (analog RGB), 28 – 64 kHz (digital RGB)

Vertical: 48 – 75 Hz (analog RGB), 60 Hz (digital RGB)

Resolution: 1280

1024 or less

If using Windows:

• If you replaced an old display with this display, reconnect the old display and do the

following. Select “SONY” from the “Manufacturers” list and select the desired model

name from the “Models” list in the Windows device selection screen. If the model name of

this display does not appear in the “Models” list, try “Plug & Play.”

If using a Macintosh system:

• When connecting a Macintosh computer, use an adapter (not supplied) if necessary.

Connect that adapter to the computer before connecting the video signal cable.

Picture flickers, bounces,

oscillates, or is scrambled

• Adjust the pitch and phase (analog RGB signal only) (page 15).

• Try plugging the display into a different AC outlet, preferably on a different circuit.

Problems caused by a computer or other equipment connected, and not

caused by the display

• Check your graphics board manual for the proper display setting.

• Confirm that the graphics mode (VESA, Macintosh 19" Color, etc.) and the frequency of

the input signal are supported by this display. Even if the frequency is within the proper

range, some graphics boards may have a sync pulse that is too narrow for the display to

sync correctly.

• This display does not process interlace signals. Set for progressive signals.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

p y

AEP.fm

Picture is fuzzy

• Adjust the brightness and contrast (page 14).

• Adjust the pitch and phase (analog RGB signal only) (page 15).

Problems caused by a computer or other equipment connected, and not

caused by the display

• Set the resolution to 1280

1024 on your computer.

Picture is ghosting

• Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

Picture is not centered or sized

properly (analog RGB signal only)

• Adjust the pitch and phase (page 15).

• Adjust the picture position (page 15). Note that some video modes do not fill the screen to

the edges.

Picture is too small

Problems caused by a computer or other equipment connected, and not

caused by the display

• Set the resolution to 1280

1024 on your computer.

Picture is dark

• Adjust the backlight (page 14).

• Adjust the brightness (page 14).

• Adjust the gamma using GAMMA menu (page 14).

• It takes a few minutes for the display to become bright after turning on the display.

• The screen might turn darker, depends on ECO mode you selected.

Wavy or elliptical pattern (moire)

is visible

• Adjust the pitch and phase (analog RGB signal only) (page 15).

Color is not uniform

• Adjust the pitch and phase (analog RGB signal only) (page 15).

White does not look white

• Adjust the color temperature (page 14).

Display buttons do not operate

(

appears on the screen)

• If MENU LOCK is set to ON, set it to OFF (page 15).

The device connecting through

the USB cable fails to operate.

• Check the USB cable (supplied) is connected properly (page 8).

• Press the MAIN POWER switch and the

(power) indicator to turn on the display.

Problems caused by your computer or other connected device

• Check if your device has been turned on.

• Reinstall the updated USB driver. For more information, contact the manufacture of your

product.

• If you fail to operate your computer with the keyboard or mouse attached to the display,

connect the keyboard or mouse to your computer directly. After restarting your computer,

reset the USB connection. After having completed this process, connect the keyboard or

mouse back to the display. When the display is connected to a computer, keyboard, or

mouse via the USB port, you might not be able to operate your computer with them as you

restart the computer.

The display turns off after a while

Problems caused by the connected computer or other equipment

• Set the computer’s power saving setting to off.

Resolution displayed on the menu

screen is incorrect.

• Depending on the graphics board setting, the resolution displayed on the menu screen may

not coincide with the one set on the computer.

After turning off the main power,

the

(power) indicator stays

bright for a while

• When the main power is on but the

(power) switch is not pressed, or when the display is

in the power saving mode, if you turn the MAIN POWER switch off, the

(power)

indicator may not turn off right away. This is not a malfunction.

Symptom

Check these items

p y

AEP.fm

Displaying this display’s information

While the display is receiving a video signal, press and

hold the MENU button for more than 5 seconds until the

information box appears.

Press the MENU button again to make the box disappear.

Although the safety standard registered model name of this

display is SDM-X75 /X95 , the name of SDM-X75F/X95F/

X75K/X95K is used on sale.

If any problem persists, call your authorized Sony dealer and give

the following information:

• Model name

• Serial number

• Detailed description of the problem

• Date of purchase

• Name and specifications of your computer and graphics board

• Type of input signals (analog RGB/digital RGB)

Example

Model name

Serial number

Week and year

of manufacture

INFORMATION

MODEL : SDM-X75F

SER. NO : 1234567

MANUFACTURED : 2005-52

p y

AEP.fm

Specifications

Recommended horizontal and vertical timing condition

• Horizontal sync width duty should be more than 4.8% of total

horizontal time or 0.8 µs, whichever is larger.

• Horizontal blanking width should be more than 2.5 µsec.

• Vertical blanking width should be more than 450 µsec.

Design and specifications are subject to change without notice.

Model name

SDM-X75F

SDM-X95F

SDM-X75K

SDM-X95K

LCD panel

Panel type: a-Si TFT Active Matrix

Picture size: inch

17.0

19.0

17.0

19.0

Input signal format

RGB operating frequency

Horizontal: 28 – 80 kHz (analog RGB)

28 – 64 kHz (digital RGB)

Vertical: 48 – 75 Hz (analog RGB)

60 Hz (digital RGB)

Resolution

Horizontal: Max.1280 dots

Vertical: Max.1024 lines

Type of input signal

(Digital/Analog)

Digital

1/Analog

Input signal levels

Analog RGB video signal 0.7 Vp-p, 75

Ω

, positive

SYNC signal TTL level, 2.2 k

Ω

, positive or negative

Digital RGB (DVI) signal TMDS (single link)

Audio input

Stereo minijack, 0.5Vrms, 47 k

Ω

Speaker output

1 W

USB port

–

USB Full-Speed (Max12 Mbps)

A Port

2, B Port

× 2

Headphone jack

Power requirements

100 – 240 V, 50 – 60 Hz, Max. 1.0 A

Power consumption

Max. 45 W

Max. 50 W

Max. 55 W

Operating temperature

5 – 35 °C

Type of the stand

Height adjust

Dimensions (width/height/

depth)

Approx. 369

393.5 –

503.5

253 mm

(14

–

10 inches)

(with stand)

Approx. 369

337

66 mm

(14

inches)

(without stand)

Approx. 414

409.5 –

519.5

277.5 mm

(16

–

11 inches)

(with stand)

Approx. 414

370

69 mm

(16

inches)

(without stand)

Approx. 369

393.5 –

503.5

253 mm

(14

–

10 inches)

(with stand)

Approx. 369

337

66 mm

(14

inches)

(without stand)

Approx. 414

409.5 –

519.5

277.5 mm

(16

–

11 inches)

(with stand)

Approx. 414

370

69 mm

(16

inches)

(without stand)

Mass

Approx. 7.6 kg

(16 lb 12

oz)

(with stand)

Approx. 4.4 kg

(9 lb 11

oz)

(without stand)

Approx. 8.9 kg

(19 lb 9

oz)

(with stand)

Approx. 5.4 kg

(11 lb 14

oz)

(without stand)

Approx. 7.6 kg

(16 lb 12

oz)

(with stand)

Approx. 4.4 kg

(9 lb 11

oz)

(without stand)

Approx. 8.9 kg

(19 lb 9

oz)

(with stand)

Approx. 5.4 kg

(11 lb 14

oz)

(without stand)

Plug & Play

DDC2B

Accessories

See page 6.

display\2633895041\2633895041\2633895041SDMX75WW\02GB

SDMX75WW\02GB03APP-AEP.fm
