Sony CPD-E100P: Índice

• Trinitron



 es una marca comercial

registrada de Sony Corporation.

• Macintosh es una marca comercial de

Apple Computer, Inc., registrada en

EE.UU. y otros países.

• Windows



 y MS-DOS son marcas

comerciales registradas de Microsoft

Corporation en Estados Unidos y otros

países.

• IBM PC/AT y VGA son marcas

comerciales registradas de IBM

Corporation de EE.UU.

• VESA y DDC



 son marcas comerciales

de Video Electronics Standard

Association.

•

E

NERGY

S

TAR es una marca

registrada de EE.UU.

• El resto de los nombres de productos

mencionados en este manual pueden ser

marcas comerciales o marcas

comerciales registradas de sus

respectivas compañías.

• Además,  “



” y “



” no se mencionan en

cada caso en este manual.

3

Índice

ES

Precauciones  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identificación de los componentes y los controles . . . . . . . . . . . . . . 5

Instalación  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Paso 1: Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6

Paso 2: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 6

Paso 3: Encendido del monitor y del ordenador  . . . . . . . . . . . . . . . 7

Selección del idioma de los menús en pantalla

(LENGUAJE/INFORMACIÓN)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Personalización del monitor . . . . . . . . . . . . . . . . . . . . . . .8

Navegación por el menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ajuste del brillo y del contraste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ajuste del tamaño o centrado horizontal de la imagen

(TAMAÑO H/POSICIÓN)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste del tamaño o centrado vertical de la imagen

(TAMAÑO V/POSICIÓN)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste de la curvatura de los lados de la imagen

(COJÍN/BAL COJÍN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste del ángulo de los lados de la imagen

(TRAPECIO/PARALELO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ajuste de la rotación de la imagen (ROTACIÓN) . . . . . . . . . . . . . . 11

Ampliación o reducción de la imagen (ZOOM) . . . . . . . . . . . . . . . . 11

Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11

Ajustes complementarios (DESMAGNETIZAR/MUARE) . . . . . . . . 12

Restauración de los ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .13

Modos predefinidos y de usuario  . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Función de ahorro de energía  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .13

Si aparece una línea fina en pantalla (hilo de amortiguación)  . . . . 13

Mensajes en pantalla  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Problemas y soluciones  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Función de autodiagnóstico  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Preset mode timing table  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i

4

Precauciones

Advertencia sobre las conexiones de

alimentación

• Utilice el cable de alimentación suministrado. Si emplea otro

tipo de cable, asegúrese de que es compatible con el suministro

de alimentación local.

Para los clientes en el Reino Unido

Si utiliza el monitor en el Reino Unido, asegúrese de utilizar el

cable de alimentación suministrado para dicho país.

• Antes de desconectar el cable de alimentación, espere al menos

30 segundos después de desactivar la alimentación para que se

descargue la electricidad estática de la superficie de la pantalla.

• Una vez activada la alimentación, la pantalla se desmagnetiza

durante unos 5 segundos. Esto genera un intenso campo

magnético alrededor de la pantalla que puede afectar a los datos

almacenados en discos y cintas magnéticas situados cerca del

monitor. Asegúrese de mantener discos, cintas y equipos de

grabación magnéticos alejados del monitor.

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales

(cortinas, tapices, etc.) que puedan bloquear los orificios de

ventilación

• cerca de fuentes de calor, como radiadores o conductos de aire

caliente, ni en lugares sujetos a la luz solar directa

• en lugares sujetos a cambios bruscos de temperatura

• en lugares sujetos a golpes o vibraciones mecánicas

• sobre superficies inestables

• cerca de equipos que generen magnetismo, como

transformadores o líneas eléctricas de alta tensión

• cerca o sobre una superficie metálica con carga eléctrica

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido

limpiador de cristales, no emplee ningún tipo de producto de

limpieza que contenga soluciones antiestáticas o aditivos

similares, ya que pueden rayar la superficie de la pantalla.

• No frote, toque ni manipule la superficie de la pantalla con

objetos afilados o abrasivos, como un bolígrafo o un

destornillador. Este tipo de contacto puede rayar el tubo de

imagen.

• Limpie el exterior, el panel y los controles con un paño suave

ligeramente humedecido con una solución detergente poco

concentrada. No utilice estropajos abrasivos, detergente en

polvo ni disolventes, como alcohol o bencina.

Transporte

Cuando transporte este monitor para su reparación o traslado,

utilice la caja y materiales de embalaje originales.

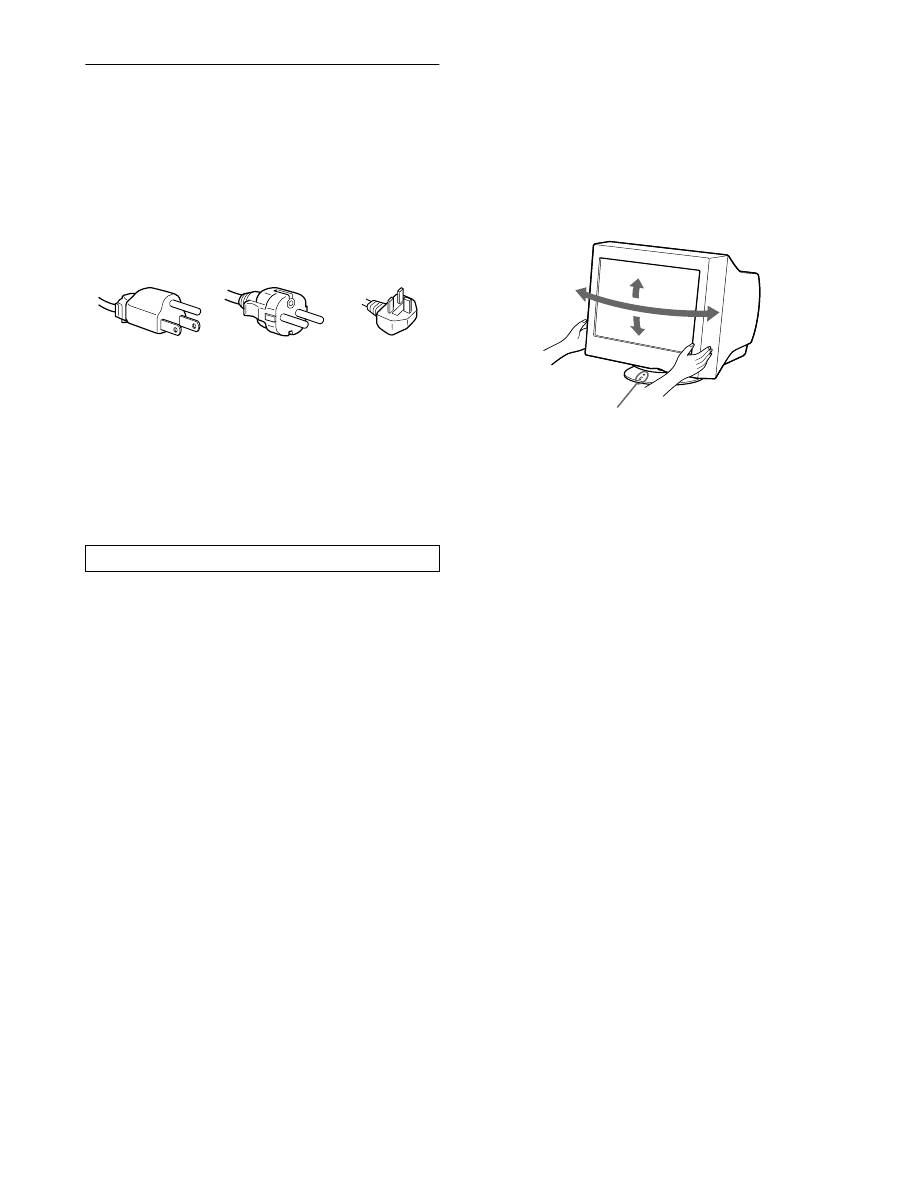

Uso del soporte basculante giratorio

Este monitor puede ajustarse en los ángulos mostrados a

continuación. Para encontrar el centro del radio de giro del

monitor, alinee el centro de la pantalla de dicho monitor con los

puntos de centrado del soporte.

Agarre el monitor por su parte inferior con las dos manos cuando

lo gire horizontal o verticalmente. Tenga cuidado de no pillarse

los dedos en la parte trasera del monitor cuando lo incline hacia

arriba verticalmente.

El equipo debe instalarse cerca de una toma de fácil acceso.

Ejemplo de tipos de enchufe

para 100 a 120 V CA

para 200 a 240 V CA

para 240 V CA

solamente

90°

5°

90°

15°

Puntos de centrado

5

ES

Identificación de los componentes

y los controles

Consulte las páginas indicadas entre paréntesis para obtener más

información.

1

Botón RESET (restauración) (página 12)

Este botón recupera los valores de fábrica.

2

Botón de control (página 9)

El botón de control se utiliza para mostrar el menú y realizar

ajustes del monitor, incluidos los de brillo y contraste.

3

Interruptor e indicador

1

 (alimentación)

(páginas 7, 13, 16)

Este botón enciende y apaga el monitor. El indicador de

alimentación se ilumina en verde cuando el monitor está

encendido, y parpadea en verde y en naranja, o se ilumina en

naranja cuando dicho monitor se encuentra en el modo de

ahorro de energía.

4

Conector AC IN (página 6)

Este conector proporciona alimentación de CA al monitor.

5

Conector de entrada de vídeo (HD15) (página 6)

Este conector introduce las señales de vídeo RGB

(0,700 Vp-p, positivas) y de sincronización.

* DDC (Display Data Channel) es un estándar de VESA.

AC  IN

MENU

RESET

MENU

RESET

Parte posterior

Parte frontal

Terminal n°

Señal

1

Roja

2

Verde

3

Azul

4

Identificación (Masa)

5

Masa DDC*

6

Masa  roja

7

Masa  verde

8

Masa azul

9

DDC + 5V*

10

Masa

11

Identificación (Masa)

12

Datos bidireccionales (SDA)*

13

Sincronización H.

14

Sincronización V.

15

Reloj de datos (SCL)*

1 2

3 4 5

8

7

6

11 12 13 14 15

10

9
