Sony VPL-VW1100ES: Raccordement de l’appareil

11

 FR

Lors de l’exécution des raccordements, il faut procéder comme suit :

• Mettre tous les appareils hors tension avant tout raccordement.

• Utiliser les câbles appropriés pour chaque raccordement.

• Insérer correctement les fiches de câble ; le mauvais raccordement des fiches peut entraîner

un dysfonctionnement ou une piètre qualité d’image. Débrancher les câbles en les tenant par

leur fiche. Ne pas tirer sur le câble lui-même.

• Se reporter au mode d’emploi de l’appareil à raccorder.

Pour raccorder à un appareil avec des connecteurs de sortie HDMI

Raccordement de l’appareil

Raccordement à un magnétoscope

Etape 3

Câble HDMI (non fourni)

: Flux du signal vidéo

Côté droit de l’appareil

Appareil avec des

connecteurs de sortie HDMI

vers la sortie HDMI

Amplificateur AV

Haut-

parleurs

Lorsque vous utilisez un câble HDMI en option, veillez à

utiliser un câble HDMI Sony ou un autre câble portant le

logo HDMI.

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

FR

12

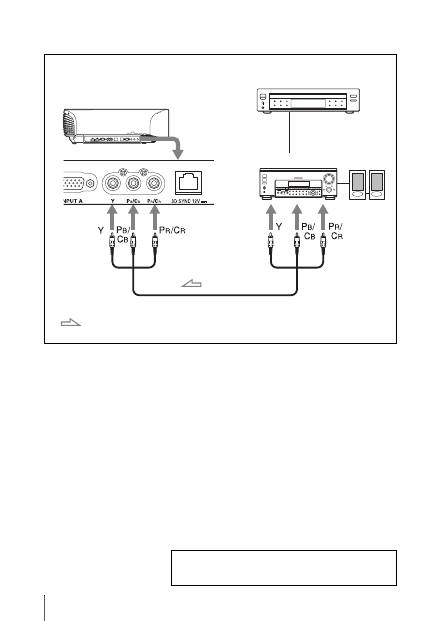

Pour raccorder à un appareil avec des connecteurs de sortie vidéo de

composant

Câble vidéo à composantes (non fourni)

: Flux du signal vidéo

Appareil avec des

connecteurs de sortie vidéo

de composant

Côté droit de l’appareil

Amplificateur AV

Haut-

parleurs

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

13

 FR

Raccordement à un ordinateur

Câble Dsub HD avec 15 broches (non fourni) ou câble HDMI (non fourni)

: Flux du signal vidéo

Côté droit de l’appareil

vers sortie moniteur

Ordinateur

Lorsque vous utilisez un câble HDMI en option, veillez à utiliser

un câble HDMI Sony ou un autre câble portant le logo HDMI.

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

FR

14

Vous pouvez utiliser un émetteur de synchronisation 3D distinct de cet appareil, en utilisant un câble

LAN en option (de type droit).

Si des interférences d’une fréquence spécifique continue existent dans l’environnement d’utilisation

de l’appareil, la synchronisation des signaux d’image 3D et des lunettes 3D peut être perdue. Dans

ce cas, utilisez un câble LAN référencée Catégorie 7.

Lorsque vous visionnez des images 3D dans un environnement où les interférences sont encore plus

nombreuses, utilisez l’émetteur interne.

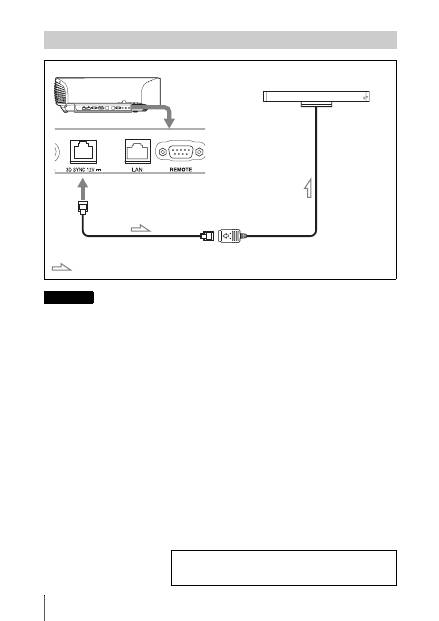

Raccordement à un émetteur de synchronisation 3D

Côté droit de l’appareil

Émetteur de synchronisation 3D

(non fourni)

Câble LAN (non fourni)

Flux du signal de synchronisation 3D

Remarque

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.
