Sony VPL-VW1100ES: Notes on Installation and Usage

7

 US

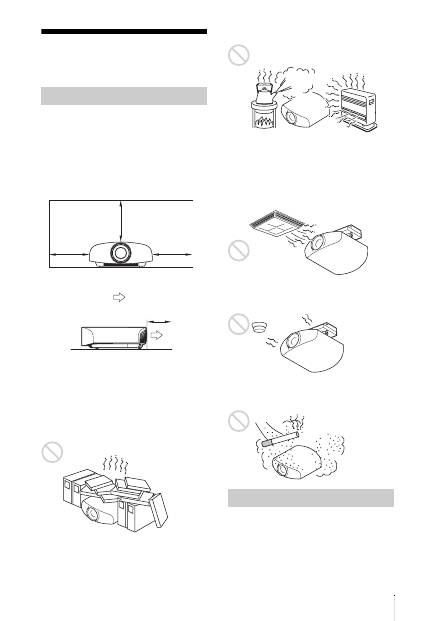

Notes on Installation  and Usage

Do not place the unit in the following

situations, which may cause malfunction or

damage to the unit.

Near walls

To maintain the performance and reliability

of the unit, leave space between walls and

the unit as illustrated.

Leave a space of at least 5 cm (2 inches)

between the wall and the exhaust port side of

the unit. Note that the wall behind the unit

may become hot.

Poorly ventilated location

Leave space of more than 30 cm (11

7

/

8

inches) around the unit.

Hot and humid

Locations subject to direct cool or

warm air from an air-conditioner

Installing the unit in such a location may

cause a malfunction of the unit due to

moisture condensation or rise in

temperature.

Near a heat or smoke sensor

Malfunction of the sensor may occur.

Very dusty and extremely smoky

locations

Do not do any of the following while using

the unit.

Unsuitable installation

30 cm

(11

7

/

8

inches)

30 cm

(11

7

/

8

inches)

30 cm

(11

7

/

8

inches)

5 cm (2 inches)

: Exhaust

Unsuitable Conditions

US

8

Blocking the ventilation holes (intake

or exhaust)

Tilting front/rear and left/right

Avoid using the unit tilted at an angle of

more than 15 degrees.

Do not install the unit anywhere other than

on a level surface or on the ceiling. Installing

the unit in such a location may result in

uneven color uniformity or reduce the

reliability of the effects of the lamp.

If the unit is tilted up or down, the image on

the screen may be trapezoidal.

Position the unit so that the lens is parallel to

the screen.

When installing the unit at high

altitudes

When using the unit at an altitude of

1,500 m (approx. 4,900 ft) or higher, set

“Cooling Setting” on the Setup

 menu to

“High”. Failing to set this mode when using

the unit at high altitudes could have adverse

effects, such as reducing the reliability of

certain components.

• Never mount the projector on the ceiling

or move it by yourself. Be sure to consult

with qualified Sony personnel (charged).

• When installing the unit on a ceiling, be

sure to use a safety wire, etc., to prevent

the unit from falling. Entrust the

installation to an experienced contractor or

installer.

For dealers

• When the projector is mounted on the

ceiling, a Sony bracket or recommended

equivalent must be used for installation.

• Be sure to secure the cabinet cover firmly

when installing to the ceiling firmly.

Ventilation holes

(intake)

Ventilation holes

(exhaust)

15° or more

15° or

more

15° or more

15° or

more

Safety precautions for

installing the unit on a ceiling

15° or more
