Bedienungsanleitung für

Operating Instructions for

Instructions de service pour

Istruzioni per l‘uso

Instrucciones de servicio para

Stirnseiten-Mitnehmer

Face Driver

Entraîneur frontal

Topes de arrastre

Trascinatori frontali

CoE

E

F

RÖHM GmbH, Postfach 11 61, D-89565 Sontheim/Brenz,

Tel. 0 73 25/16-0, Fax 0 73 25/16-5 10

Homepage: http://www.roehm.biz

e-mail: info@roehm.biz

Sicherheitshinweise:



  Beim Umgang mit Stirnseiten-Mitnehmern ist vorsichtig vorzugehen. Herunterfallende Stirnseiten-

Mitnehmer können aufgrund ihrer Masse und der Form der Spitze schwere Verletzungen

hervorrufen Sicherheitsschuhe tragen!



  Die Reitstockachse muss fluchtend zur Spindelachse ausgerichtet sein. Ansonsten kann die

gehärtete Laufspitze aufgrund der auftreten den Querkräfte brechen und das rotierende

Werkstück herausgeschleudert werden



  Werkstücke mit ungenauen bzw. schräg zur Achse angeordneten Zentrierbohrungen führen

bei umlaufendem Betrieb zu einer Wechselbiegung der Spitze. Diese können zum Bruch der

gehärteten Laufspitze und damit zu Gefährdungen führen

Safety requirements and rules:



  Please proceed carefully when handling Face Driver. On account of the mass and the shape

of the centre dropping face carrier centres may cause severe injuries. Wear safety shoes!



  The Face Driver sleeve has to be in true alignment with the spindle axle. Otherwise the

hardened centre may break due to the transverse forces occurring, and the rotating work

piece is hurdled out



  Work pieces with imprecise or off--centre holes will also cause an alternate bending of the

centre in case of rotating operation. This action may also lead to the rupture of the hardened

tailstock centre causing the consequences mentioned above

Indications concernant la sécurité et directives:



  Pendant la manipulation des, opérer avec prudence. Si des entraîneurs frontaux tombent sur

le sol, elles peuvent causer de graves blessures en raison de leur masse et de la forme de la

pointe. Porter des chaussures de sécurité!



  L’axe du fourreau de la broche doit être orienté en alignement à l’axe de la broche. Si non la

pointe de roulement durcie peut se casser en raison des forces de cisaillement et la pièce à

usiner en rotation être projetée



  Les pièces à usiner avec des trous de centrage mal disposés ou disposes en biais par rapport

à l’axe provoquent également une flexion alternée de la pointe en exploitation rotative. Ces

pièces peuvent également causer la cassure des pointes de roulement durcies avec les

conséquences citées au préalable

Instrucciones de seguridad y directrices:



  El personal manipulador deberá haber estudiado a fondo las presentes instrucciones deuso, y

particularmente el capítulo dedicadoa las Instrucciones de seguridad



  El montaje, manejo y mantenimiento deberá ejecutarse correctamente. El operador deberá

abstenerse de todo proceder que pueda afectuar su seguridad



  Como complementoa las instrucciones deuso deberánobservarse los reglamentos generales

y legales de caracter obligatorio para la prevención de accidentes y para la protección contra

accidentes.Deberán abservarse con exactitud las indicaciones y recomendaciones dadas en

las instrucciones de uso

Norme de sicurezza e direttive:



  In caso di caduta della contropunta il peso e la forma dei trascinatori frontali stessa possono

causare ferite gravi. Indossare sempre scarpe anti Fort uni ostiche.



  L’asse della contropunta deve essere allineato con l’asse mandrino. In caso contrario, lo

sforzo di taglio che si viene a creare può causare la rottura della cuspide e il pezzo da

lavorare può essere proiettato lontano dall’area di lavoro.



  I pezzi da lavorare con fori di centraggio imprecisi, oppure inclinati rispetto all’asse possono

essere causa della maggiore sollecitazione a fatica della contropunta. Questo può causare la

rottura della cuspide temprata, con le conseguenze sopra citate.

Betriebsanleitung für Stirnseiten-Mitnehmer COE

mit aufsteckbaren, radial spielfreien Mitnehmerscheiben







Merkmale:



Drehen und Fräsen in einer

Aufspannung





Durch die federnde Zentrierspitze

erfolgt der Werkstück-

Längsanschlag an der Stirnseite



 Hohe

Rundlaufgenauigkeit

(0,015mm)



Bestimmungsgemäße Verwendung:



Spannkreis-Ø 8 – 80 mm



Werkstückgewicht max. 100 kg



Richtwert für axial zul. Belastung

der Abstützbolzen: 90kN





Bestell-Nr.                          Bestell-Nr.                                                                                  Bestell-Nr.

1 = Körper                          1177540                                        6 = Druckstück                     712526

2 = Zentrierspitze                                                                     7 = Ausgleichsscheibe         712524

3 = Mitnehmerscheibe                                                             8 = Trichterschmiernippel     027380

4 = Abstützbolzen              1177542                                        9 = O-Ring                            652312

5 = Federpaket                  313026(MK3)

                                          313251(MK4/MK5)





Wechseln der Mitnehmerscheibe (3)

               Mitnehmerscheibe (3) mit Schraubendreher abdrücken.



Größtmögliche Mitnehmerscheibe (3), entsprechend des Dreh-Ø wählen (Laufrichtung beachten).



O-Ring (9) einfetten und Mitnehmerscheibe (3) aufstecken,



dabei ist zu beachten, dass die Abstützbolzen (4) in die Nuten der Mitnehmerscheibe (3) eintauchen.

Wechseln und Einstellen der Zentrierspitze (2)



Zentrierspitze (2) nach vorne herausziehen.



passende Zentrierspitze (2) auswählen, einfetten und in die Bohrung schieben, dabei ist zu beachten,

dass das federnde Druckstück (6) in die Nut der Zentrierspitze (2) einrastet.



Federpaket (5) so einstellen dass die Zentrierspitze (2) einen Hub von 2 - 6mm beim Spannen des

Werkstücks ausführt. Das Federpaket (5) kann von der Schaftseite mit einem Sechskantschlüssel axial

verstellt werden.

Demontieren und Montieren der Abstützbolzen



Beim Demontieren die Abstützbolzen (4) herausziehen (Gewinde M4).



O-Ring (9) kontrollieren, Abstützbolzen (4) einfetten und in den Körper (1) einstecken.



Maximales Werkstückgewicht



Für Grundkörper MK3 und die Ausführung mit abgesetzter Zentrierspitze Ø4mm : Werkstückgewicht

       Max 50 kg



Für Grundkörper MK4 und MK5 :  Werkstückgewicht max. 100kg



Wartung



Die Schneiden der Mitnehmerscheibe (3) regelmäßig kontrollieren, rechtzeitig Mitnehmerscheiben (3).

       auswechseln, bzw. Hartmetall-Mitnehmerplatten austauschen



Die durchgehärtete Zentrierspitze (2) kann bei Verschleiß nachgeschliffen werden.



Zentrierspitze (2) und Abstützbolzen (4) regelmäßig über Trichterschmiernippel (8) nachschmieren.

       Schmiermittel: ISO-Bezeichnung C GLP DIN 51502, Viskositätsklasse VG 220 DIN 51519



Leichtgängigkeit des mechanischen Ausgleichs der Abstützbolzen (4) prüfen.

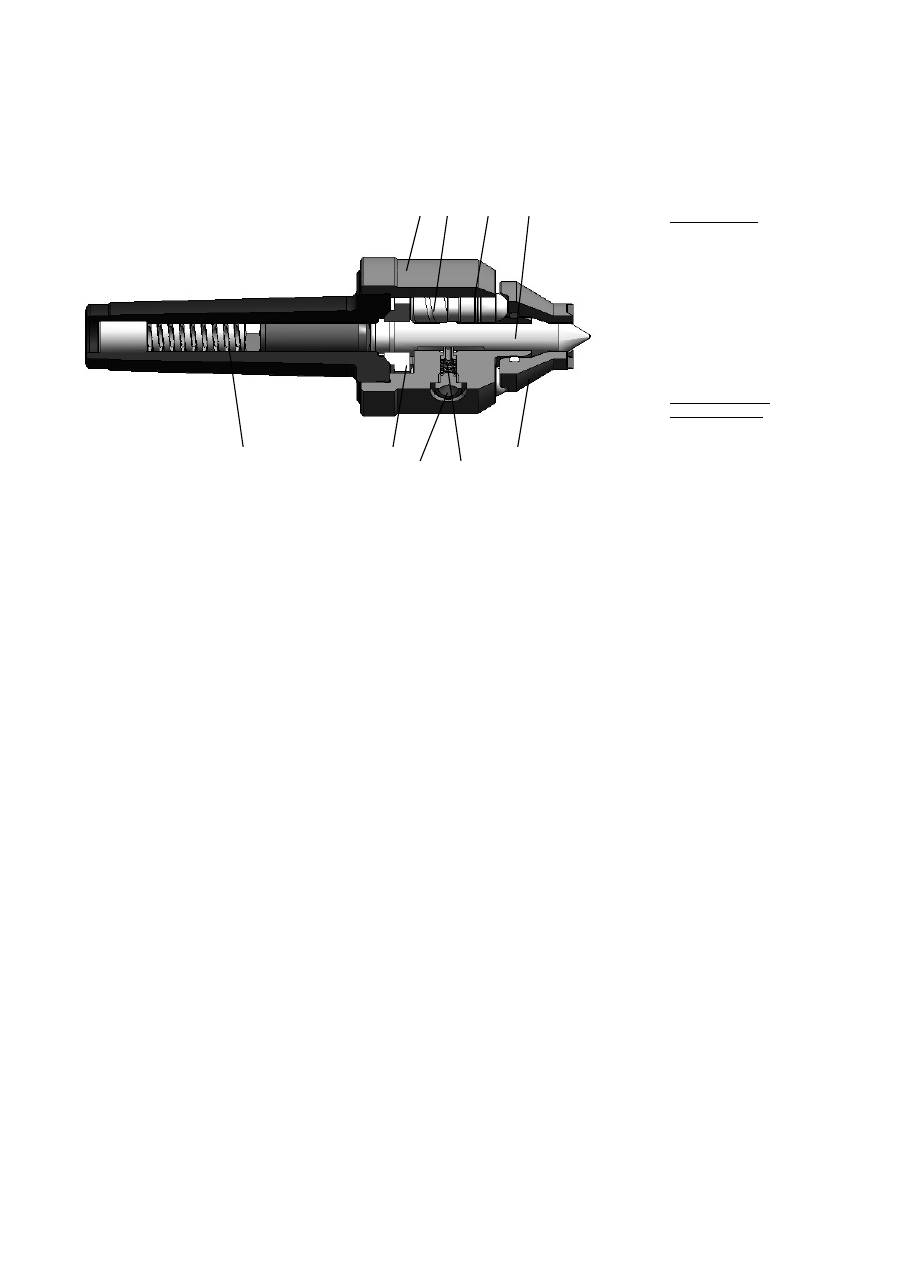

1 4 9 2 3 6 8 7 5

Operating Instructions for Face Driver CoE



With plug-in, radial freedom of movement driving discs

Features:



Turning and milling

in one setting



The suspended

centring tip facilitates

a longitudinal impact

point on the front side.



High level of

concentricity

(0.015mm)

Intended Use



Clamping circuit

Ø 8 – 80 mm



 Work-piece

weight

max. 100 kg



Guide value for the

axially permitted

load of the support

bolts: 90kN

Order-No.

     Order-No.

1 = body

1177540

6 = thrust piece

712526

2 = centring tip

7 = compensation disk

712524

3 = carrier plate

8 = funnel grease nipple

027380

4 = support bolts

1177542

  9

=

O-ring

652312

5 = spring assembly

313026(MK3)

313251(MK4/MK5)

Exchanging the Carrier Plate (3)



  Lever off the carrier plate (3) with a screwdriver.



  Choose the biggest carrier plate (3) possible, as per the rotation Ø (note the direction of movement).



  Grease the O-ring (9) and fit the carrier plate (3).

Here you must ensure that the support bolts (4) plunge into the grooves of the carrier plate (3).

Exchanging and Setting the Centring Tip (2)



  Pull the centring tip (2) out to the front.



  Choose an appropriate centring tip (2), grease it and slide it into the drill hole, making sure that the

spring thrust piece (6) rests in the groove of the centring tip (2).



  Set the spring assembly (5) so that the centring tip (2) performs a stroke of 2 - 6mm when the work-piece

is clamped in. The spring assembly (5) can be adjusted axially at the shaft side using a hexagonal key

(Allen key).

Dismantling and Mounting the Support Bolts



  Pull out the support bolts (4) when dismantling (thread M4).



  Check O-ring (9), grease support bolts (4) and fit into the body (1).

Maximum Weight of Work-Piece



  For base body MK3 and the model with set centring tip Ø4mm: work-piece weight max. 50kg



  For base body MK4 and MK5:  work-piece weight max. 100kg

Maintenance



  Check the cutting edges of the carrier plates (3) regularly, replace carrier plates (3) in good time, or

change the hard metal carrier plates.



  The hardened centring tip (2) can be resharpened if worn.



  The centring tip (2) and support bolts (4) must be regularly greased using the funnel grease nipple (8).

Lubricant: ISO-Designation C GLP DIN 51502, viscosity class VG 220 DIN 51519



  Check the free movement of the mechanical compensation of the support bolts (4).

1 4 9 2 3 6 8 7 5

Instructions de service pour entraîneur frontal CoE

 avec rondelles d'entraînement emmancha les, sans jeu radial

Caractéristiques :



Tournage et fraisage

en une opération



Grâce à la pointe de

centrage à ressort, la

butée longitudinale de la

pièce à usiner se fait sur

la face frontale



Grande précision de

concentricité (0,015

mm)

Utilisation conforme

aux fins prévues



Ø cercle de serrage 8

– 80 mm



Poids max. de la pièce

à usiner 100 kg



Valeur directrice pour

contrainte axiale adm.

des boulons d'appui :

90 kN

Réf.

n°

     Réf.

n°

1 = Corps

1177540

6 = Élément de pression

712526

2 = Pointe de centrage

7 = Disque de compensation

712524

3 = Rondelle d'entraînement

8 = Nipple de graissage

027380

4 = Boulon d'appui

1177542

9 = Joint torique

652312

5 = Jeu de ressorts

313026(MK3)

313251(MK4/MK5)

Remplacement de la rondelle d'entraînement (3)



Chasser le disque d'entraînement (3) avec un tournevis.



Choisir la plus grande rondelle d'entraînement (3) possible en fonction du Ø de tournage (respecter le sens de la

marche).



Graisser le joint torique (9) et emboîter la rondelle d'entraînement (3) en veillant à ce que les boulons d'appui (4)

pénètrent dans les rainures de la rondelle d'entraînement (3).

Remplacement et réglage de la pointe de centrage (2)



Dégager la pointe de centrage (2) par l'avant.



Choisir la pointe de centrage (2) adaptée, la graisser et l'introduire dans l'alésage en veillant à ce que

l'élément de pression (6) à ressort s'engage dans la rainure de la pointe de centrage (2).



Régler le jeu de ressorts (5) de manière que la pointe de centrage (2) accomplisse une course de 2 à 6 mm lors de la

fixation de la pièce à usiner. Le jeu de ressorts (5) peut être réglé de manière axiale côté tige avec une clé à fourche.

Démontage et montage des boulons d'appui



Pour le démontage, dégager les boulons d'appui (4) (filetage M4).



Contrôler le joint torique (9), graisser les boulons d'appui (4) et les emboîter dans le corps (1).

Poids maximal de la pièce à usiner



Pour le corps de base MK3 et la variante avec pointe de centrage décolletée Ø 4mm : poids max. de la pièce à usiner

50 kg



Pour les corps de base MK4 et MK5 : poids max. de la pièce à usiner 100 kg

Maintenance



  Contrôler régulièrement les tranchants de la rondelle d'entraînement (3), remplacer les rondelles d'entraînement (3)

à temps ou remplacer les plaques d'entraînement en carbure.



En cas d'usure, la pointe de centrage (2) trempée peut être rectifiée.



Regraisser régulièrement la pointe de centrage (2) et les boulons d'appui (4) par le nipple de graissage (8).

Graisse : désignation ISO C GLP DIN 51502, classe de viscosité VG 220 DIN 51519



Contrôler le bon fonctionnement de la compensation mécanique des boulons d'appui (4).

1 4 9 2 3 6 8 7 5

Manual de instrucciones para los topes de arrastre  frontales CoE

con discos de arrastre insertables radiales sin holgura

Características:



 Girar

y

fresar

en una sola sujeción



Gracias a la punta de

centrado elástica, el tope

longitudinal de la pieza

de trabajo tiene lugar en

la parte frontal



Gran precisión de giro

(0,015mm)

Uso conforme al fin

previsto



 Diámetro

de

compresión Ø 8 – 80

mm



Peso máx. de la pieza

de trabajo 100 kg



Valor de referencia

para la carga axial

permitida de los

pivotes fijos: 90kN

Ref.

Ref.

1 = Cuerpo

1177540

6 = Pieza de presión

712526

2 = Punta de centrado

7 = Disco de compensación

712524

3 = Disco de arrastre

8 = Engrasador de tolva

027380

4 = Pivotes fijos

1177542

9 = Anillo tórico

652312

5 = Conjunto de muelles

313026(MK3)

313251(MK4/MK5)

Recambio del disco de arrastre (3)



Presionar el disco de arrastre (3) con el destornillador.



Seleccionar el mayor disco de arrastre (3) posible en función del diámetro de giro (observar el sentido de giro)



Engrasar el anillo tórico (9) e insertar el disco de arrastre (3).

Para ello se deberá observar que los pivotes fijos (4) estén insertados en las ranuras del disco de arrastre (3).

Recambio y ajuste de la punta de centrado (2)



Extraer la punta de centrado (2) hacia delante.



Elegir la punta de centrado adecuada (2), engrasarla y deslizarla en el orificio; observar para ello

que la pieza de presión elástica (6) encaje en la ranura de la punta de centrado (2).



Ajustar el conjunto de muelles (5) de tal manera que la punta de centrado (2) efectúe una carrera de 2 - 6mm al

tensar la pieza de trabajo. El conjunto de muelles (5) se puede ajustar axialmente con una llave hexagonal desde el

lado del vástago.

Montaje y desmontaje de los pivotes fijos



Para el desmontaje, extraer los pivotes fijos (4) (rosca M4).



Comprobar el anillo tórico (9), engrasar los pivotes fijos (4) e insertarlos en el cuerpo (1).

Peso máximo de la pieza de trabajo



Para el cuerpo básico MK3 y la variante con punta de centrado de Ø4mm : peso máximo de la pieza 50kg



Para cuerpos básicos MK4 y MK5 :  Peso máx. de la pieza 100kg

Mantenimiento



Comprobar regularmente los cortes del disco de arrastre (3), recambiar los discos de arrastre (3) a tiempo,

es decir, recambiar las placas de arrastre de metal duro.



La punta de centrado endurecida (2) se puede afilar en caso de desgaste.



Lubricar la punta de centrado (2) y los pivotes fijos (4) regularmente mediante los racores de engrasado de la tolva

(8).

Lubricante: designación ISO C GLP DIN 51502, clase de viscosidad VG 220 DIN 51519



Comprobar la movilidad de la compensación mecánica de los pivotes fijos (4)

1 4 9 2 3 6 8 7 5

Istruzioni per l'uso per trascinatori frontali CoE

con dischi menabrida radiali inseribili senza gioco

Caratteristiche:



Ruotare e fresare

in un solo servaggio



Attraverso la contropunta

a molla ha luogo la

battuta d'arresto

longitudinale del pezzo

sul lato frontale



Elevata precisione di

concentricità

(0,015mm)

Utilizzo conforme

alle disposizioni



Diametro di serraggio-

Ø 8 – 80 mm



Peso del pezzo max.

100 kg



Valore di riferimento

per carichi assiali max.

consentiti del perno di

supporto: 90kN

No.

ordine

     No.

ordine

1 = Corpo

1177540

6 = Tassello di spinta

712526

2 = Contropunta

7 = Disco di compensazione

712524

3 = Disco menabrida

8 = Nottolino di lubrificazione

027380

4 = Perno di supporto

1177542

  9

=

O-Ring

652312

5 = Pacchetto molle

313026(MK3)

313251(MK4/MK5)

Sostituzione del menabrida (3)



Estrarre il disco menabrida (3) con un giraviti.



Scegliere possibilmente il disco menabrida più grande (3), in base al diametro di rotazione-Ø (tenere presente il

senso di rotazione).



Ingrassare l'O-Ring (9) prima di inserire il disco menabrida (3);

a tale proposito, osservare che i perni di supporto (4) entrino nelle scanalature del disco menabrida (3).

Sostituzione e regolazione della contropunta (2)



Estrarre in avanti la contropunta (2).



Scegliere la contropunta adatta (2), ingrassare e inserire spingendola nel foro; a tale proposito osservare che il

tassello di spinta a molla (6) si incastri correttamente nella scanalatura della contropunta (2).



Regolare il pacchetto molle (5) in modo tale che la contropunta (2) si sollevi di 2 - 6mm durante il serraggio del pezzo.

Il pacchetto molle (5) può essere regolato in senso assiale dal lato mandrino mediante una chiave esagonale.

Smontaggio e montaggio dei perni di supporto



Durante lo smontaggio estrarre i perni di supporto (4) (filettatura M4).



Controllare l'O-Ring (9), ingrassare il perno di supporto (4) e inserire nel corpo (1).

Peso max. del pezzo



Per corpi base MK3 e modelli con contropunta ridotta Ø4mm: peso del pezzo max. 50kg



Per corpi base MK4 e MK5: peso del pezzo max. 100kg

Manutenzione



Controllare regolarmente i taglienti del disco menabrida (3), sostituire tempestivamente i dischi menabrida (3),

e/o le piastre di trascinamento in metallo duro.



In caso di usura, la contropunta temprata (2) può essere riaffilata.



Lubrificare regolarmente la contropunta (2) e i perni di supporto (4) mediante il nottolino di lubrificazione (8).

Lubrificante: denominazione ISO C GLP DIN 51502, classe di viscosità VG 220 DIN 51519



Controllare il movimento scorrevole della compensazione meccanica dei perni di supporto (4).

1 4 9 2 3 6  8 7 5

Руководство по эксплуатации торцевого поводка  CoE

Со

сменными

,

беззазорными

в

радиальном

направлении

поводковыми

патронами



Отличительные

черты

:



Вращение

и

фрезерование

в

одном

креплении



Благодаря

пружинящему

упорному

центру

осуществляется

продольный

упор

заготовки

на

торцевой

стороне



Высокая

точность

вращения

 (0,015

мм

)

Применение

по

назначению



 Ø

окружности

зажима

8 – 80

мм



Масса

заготовки

макс

. 100

кг



Ориентировочное

значение

допустимой

нагрузки

на

упорные

стержни

в

осевом

направлении

: 90

кН

Заказной

№



Заказной

№

1 =

корпус

1177540

6 =

нажимная

деталь

712526

2 =

упорный

центр



7 =

уравнительная

шайба



712524

3 =

поводковый

патрон

8 =

воронкообразный

смазочный

ниппель

027380

4 =

упорные

стержни

1177542

9 =

уплотнительное

кольцо

круглого

сечения

652312

5 =

пружинный

блок

313026(MK3)

313251(MK4/MK5)

Смена

поводкового

патрона

 (3)



Отжать

поводковый

патрон

 (3)

отверткой

.



Выбрать

самый

большой

из

возможных

поводковый

патрон

 (3),

в

соответствии

с

 Ø

вращения

 (

учитывать

направление

вращения

).



Нанести

смазку

на

уплотнительное

кольцо

круглого

сечения

 (9)

и

надеть

поводковый

патрон

 (3),

при

этом

следить

,

чтобы

упорные

стержни

 (4)

попадали

в

пазы

поводкового

патрона

 (3).

Смена

и

регулировка

упорного

центра

 (2)



Вытянуть

упорный

центр

вперед

 (2).



Выбрать

подходящий

упорный

центр

 (2),

смазать

его

и

протолкнуть

в

отверстие

,

при

этом

следить

,

чтобы

пружинящая

нажимная

деталь

 (6)

фиксировалась

со

щелчком

в

пазу

упорного

центра

 (2).



Настроить

пружинный

блок

 (5)

таким

образом

,

чтобы

упорный

центр

 (2)

выполнял

ход

в

 2 - 6

мм

при

зажиме

заготовки

.

Пружинный

блок

 (5)

можно

регулировать

со

стороны

хвостовика

в

осевом

направлении

с

помощью

шестигранного

ключа

.

Демонтаж

и

монтаж

упорных

стержней



При

демонтаже

вывинтить

упорные

стержни

 (4) (

резьба

 M4).



Проверить

уплотнительное

кольцо

круглого

сечения

 (9),

смазать

упорные

стержни

 (4)

и

вставить

в

корпус

 (1).

Максимальная

масса

заготовки



Для

основной

части

 MK3

и

исполнения

со

ступенчатым

упорным

центром

 Ø 4

мм

:

Масса

заготовки

макс

. 50

кг



Для

основной

части

 MK4

и

 MK5:

Масса

заготовки

макс

. 100

кг

Техобслуживание



Регулярно

контролируйте

разрезы

поводкового

патрона

 (3),

своевременно

заменяйте

поводковые

патроны

 (3),

твердосплавные

пластины

поводковых

патронов

.



Прокаленный

упорный

центр

 (2)

в

случае

износа

можно

подточить

.



Регулярно

дополняйте

смазку

упорного

центра

 (2)

и

упорных

стержней

 (4)

через

воронкообразный

смазочный

ниппель

 (8).

Смазочный

материал

:

Наименование

по

 ISO C GLP DIN 51502,

Класс

вязкости

 VG 220 DIN 51519



Проверяйте

легкость

хода

упорных

стержней

 (4)

при

механической

балансировке

.

1 4 9 2 3 6 8 7 5

Id

.-Nr

.:

12

42

32

9/

01

13
