Sony VPL-VW1100ES: Conexión de la unidad Paso 3

11

 ES

Cuando haga las conexiones, asegúrese de hacer lo siguiente:

• Apague todos los equipos antes de realizar cualquier conexión.

• Utilice los cables apropiados para cada conexión.

• Introduzca los enchufes de los cables correctamente; una mala conexión de las clavijas puede

provocar una avería o una mala calidad de imagen. Cuando desconecte un cable, asegúrese

de tirar del enchufe, no del cable.

• Consulte las instrucciones de funcionamiento del equipo conectado.

Conexión al equipo con conectores de salida de vídeo HDMI

Conexión de la unidad Paso 3

Conexión a una videograbadora

Cable HDMI (no suministrado)

: Flujo de la señal de vídeo

Lado derecho de la unidad

Equipo con conectores de

salida HDMI

a la salida HDMI

Amplificador AV

Altavoces

Cuando utilice un cable HDMI opcional, asegúrese de

utilizar un cable HDMI de Sony u otro cable que tenga el

logotipo HDMI.

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

ES

12

Conexión al equipo con conectores de salida de vídeo de componentes

Cable de vídeo de componentes (no suministrado)

: Flujo de la señal de vídeo

Equipo con conectores de

salida de vídeo de

componentes

Lado derecho de la unidad

Amplificador AV

Altavoces

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

13

 ES

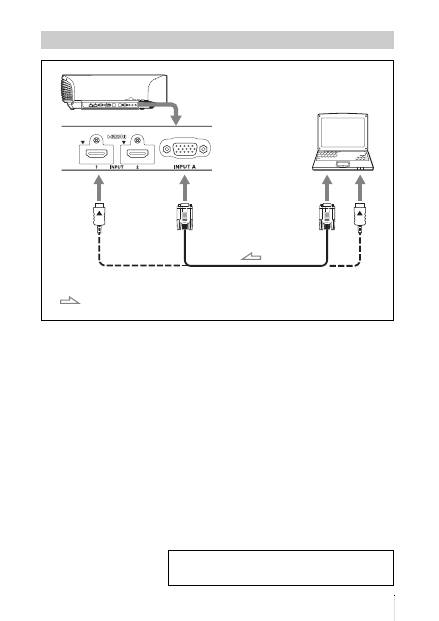

Conexión a un ordenador

Cable HD-Dsub de 15 terminales (no suministrado) o cable HDMI

(no suministrado)

: Flujo de la señal de

vídeo

Lado derecho de la unidad

a salida de monitor

Ordenador

Cuando utilice un cable HDMI opcional, asegúrese de utilizar un

cable HDMI de Sony u otro cable que tenga el logotipo HDMI.

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

ES

14

Puede utilizar un transmisor de sincronización 3D no integrado en esta unidad, a través de un cable

LAN opcional (tipo recto).

Si el entorno de uso sufre interferencias de una determinada frecuencia específica, es posible que se

pierda la sincronización entre las señales de imagen 3D y las gafas 3D. En ese caso, use un cable

LAN de la categoría 7.

Cuando visualice imágenes 3D en un entorno con mayores interferencias, utilice el transmisor

interno.

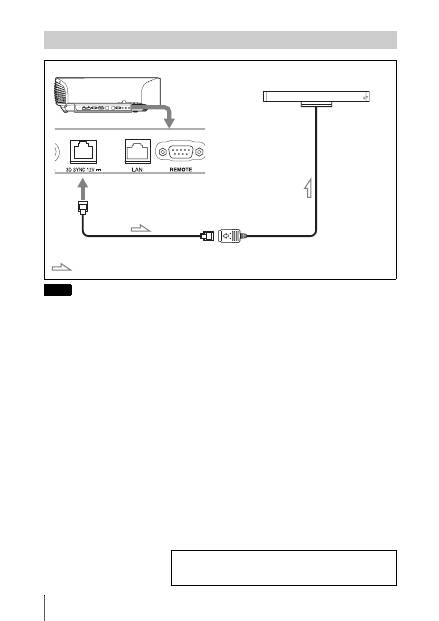

Conexión a un transmisor de sincronización 3D

Nota

Lado derecho de la unidad

Transmisor síncrono 3D

(no suministrado)

Cable LAN (no suministrado)

Flujo de señal de sincronización 3D

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.
