Sony SPK-HC: 5 Отсоедините установочный башмак видеокамеры.
5 Отсоедините установочный башмак видеокамеры.: Sony SPK-HC

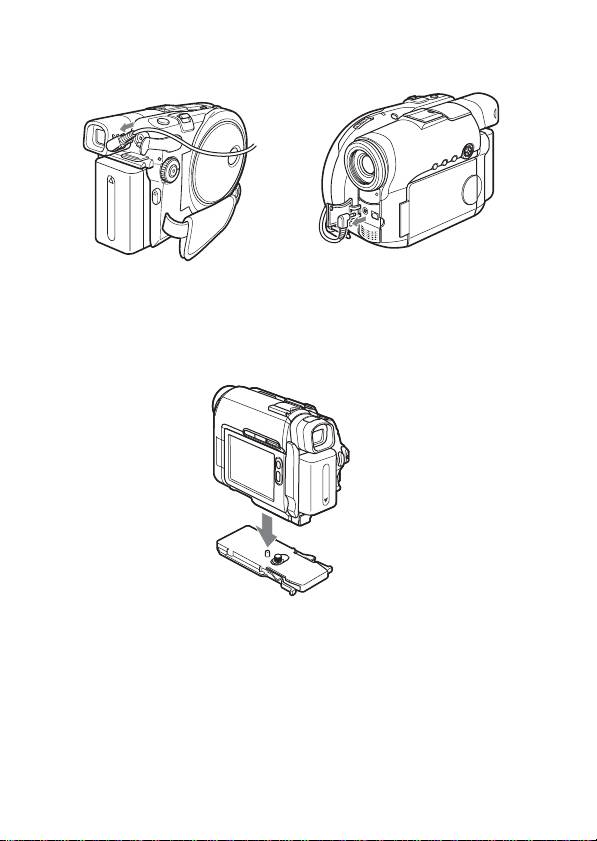

В случае DCR-DVD201/DVD101/DVD91
1 Снимите дистанционный штеккер.
2 Отсоедините штеккер микрофона.
12
Примечание
Необходимо отсоединить штекеры, захватывая за самые штекеры, а
не за шнуры, перед извлечением видеокамеры. В противном случае
штекеры и видеокамера могут повредиться.
5 Отсоедините установочный башмак видеокамеры.
19-RU
Обоэначение деталей и органов
управления
Защелка
Переключатель POWER,
Кнопка START/STOP
Задняя часть корпуса
Кнопка PHOTO
Передняя
часть корпуса
Кнопка
Крючок для
трансфокации
плечевого ремня
Переднее
Ремень захвата
стекло
Отверстие установки треноги
Стереофонический
микрофон
Водонепроницаемая
прокладка
Штекер
* Распорка
микрофона
Штекер
дистанционного
управления
Фиксатор шнура
Зеркальная крышка
Крючок для плечевого ремня
Установочный башмак
видеокамеры
* Удалите распорку, когда аппарат
используется.
20-RU
Поиск и ycтpaнeниe неисправностей
Признак
Причина
Действия по устранению
Не
Не подсоединен
Подсоедините его к гнезду
записывается
микрофон.
MIC (PLUG IN POWER)
звук.
видеокамеры.
Внутрь
• Не пристегнуты
• Пристегните защелки
спортивного
защелки.
так, чтобы они
футляра попали
защелкнулись.
капли воды.
• Водонепроницаемая
• Установите ровно
прокладка установлена
водонепроницаемую
неправильно.
прокладку в паз.
• На водонепроницаемой
• Замените
прокладке имеются
водонепроницаемую
царапины или трещины.
прокадку на новую.
Не работают
• Разрядился батарейный
• Зарядите полностью
функции записи
блок.
батарейный блок.
и
• Не подсоединен
• Подсоедините его к
воспроизведения.
дистанционный
гнезду
LANC или
штеккер.
гнезду REMOTE на
видеокамере.
• Закончилась лента.
• Перемотайте ленту назад
или используйте новую.
• Наполнена память
• Загрузите другую плату
платы “Memory Stick”.
“Memory Stick” или
сотрите ненужные данные
из платы “Memory Stick”.
• Предохранительный
• Передвиньте
лепесток на кассете и
предохранительный
плате “Memory Stick”
лепесток или загрузите
установлен в
новую кассету с лентой и
положение, при котором
новую плату “Memory
невозможна запись.
Stick”.
• Диск выходит из своего
• Использовать новый диск
пространства.
или задать диску формат
(только для DVD-RW).
• Диск закончен.
• Не закончить диск
(только для DVD-RW) или
использовать новый диск.
21-RU
Технические характеристики
Материал
Пластик (PC, ABS), стекло
Водонепроницаемые детали
Водонепроницаемая прокладка, защелки
Встроенный микрофон
Стереофонический
Размеры
Приблиз. 136 × 157 × 202 mm (мм) (Ш х В х Г)
Масса
Приблиз. 650 g (г) (только спортивный футляр)
Прилагаемые принадлежности
Плечевой ремень (1)
Установочный башмак видеокамеры (A (1)/B (1))
Кольцо защиты от отраженного света (Ø 25 mm (1)/Ø 30 mm (1))
Распорка (1)
Смазка (1)
Противотуманный раствор для объектива (1)
Инструкция по эксплуатации (1)
Конструкция и технические характеристики могут быть изменены без
уведомления.
22-RU
目錄
特點和使用前須注意 .............................................. 2
使用須知 ........................................................ 3
維護 ............................................................ 5
準備工作 ........................................................ 6
使用戶外包 ..................................................... 13
部件和控制器識別 ............................................... 20
故障查找 ....................................................... 21
規格 ........................................................... 22
特點和使用前須注意
• 本戶外包SPK-HC專用於Sony數位攝影機DCR-HC40/HC30/HC20/HC18/HC16/
HC15/HC14/DVD201/DVD101/DVD91/TRV33/TRV22/TRV19/TRV14/TRV12 。
• 耐濺水戶外包SPK-HC具有抗水和抗潮濕性能，故能用於Sony數位攝影機。
• 可在水下 2 米深處使用。
• 在將攝像機與本戶外包一起使用之前，請參見攝錄機的操作說明書。
• 在開始錄影之前，請確認攝像機工作正常且不漏水。
• 對因使用不當造成漏水，在使用戶外包時對攝像機、電池等造成的損
壞，及對錄影內容造成的損壞， Sony 概不負責。
2-CT
使用須知
• 勿讓前部玻璃受強烈衝擊，否則會破裂。
• 諸如安裝或更換磁帶、“Memory Stick”和光碟等準備工作，應該在濕度
較低且不含鹽分的空氣中進行。
• 勿將戶外包投入水中。
• 避免在強大波浪處使用戶外包。
• 避免在以下環境中使用戶外包。
– 在極熱或潮濕之處。
– 在溫度高於 40 ℃的熱水中。
– 在溫度低於 0 ℃之處。
在此環境下會發生濕氣凝結或漏水並損壞裝置。
• 請勿在潮濕的地方安裝攝影機，否則會導致濕氣凝結。
• 在高於 35 ℃的溫度下使用戶外包時，一次勿超過 1 個小時。
• 勿將戶外包長時間置於直射陽光下。若無法避免將戶外包置於直射陽光下
時，務必用毛巾或其他防護用品將其遮蓋住。
戶外包上面如果沾有太陽油，一定要用溫水洗淨。如果讓太陽油任由留
在戶外包上面，則戶外包可能會退色或受損。（例如，表面發生龜裂等）
漏水
如果發生漏水，立即停止將戶外包置於水中。
若攝像機受潮，立即將其就近送到 Sony 維修服務站。
修理費，概由顧客負擔。
3-CT
使用須知（續）
防水密封墊使用須知
• 檢查防水密封墊上有無擦痕或裂痕。因擦痕或裂痕可能引起漏水。如有擦
痕或裂痕，請用新的防水密封墊更換損壞了的防水密封墊。
勿用金屬工具或帶尖端的工具拆卸防水密封墊。
安裝極履 安裝極履
• 經檢查確認防水密封墊上無裂痕或灰塵後，在其上用手指薄薄涂上一層附
帶的潤滑油。如此可防止磨損。
涂潤滑油時，再次查看有無裂痕或灰塵。
切勿用布或紙涂潤滑油，因會沾上纖維。
勿使用任何附帶之外的其他類型的潤滑油，否則會損壞防水密封墊。
• 將防水密封墊均勻地嵌入溝槽中，使錐狀邊朝上。切勿扭曲之。
三腳架螺旋板
安裝極履
• 防水密封墊的使用壽命依維護情況及利用頻率而異，最好一年更換一次。
更換防水密封墊時，請就近與Sony經銷店聯繫。更換防水密封墊後，務必
檢查是否漏水。
更換防水密封墊後檢查是否漏水
在安裝攝像機之前檢查是否漏水。
不裝攝像機時關閉戶外包，並將其沉入水下約15厘米深處約3分鐘，然後檢
查是否漏水。
4-CT
維護
錄影之後
在受海風吹拂之處錄影後，請扣緊所有扣鎖，用清水沖洗戶外包，然後用
柔軟的乾布擦拭。建議您將運動包在淡水中浸泡約 30 分鐘。如果戶外包上
附有鹽分，金屬部份會損壞，或引起生鏽並造成漏水。
• 如有防曬油或其他油性物質粘附在戶外包上，請用溫水將其洗淨。
• 請用柔軟的乾布擦拭戶外包內部。勿沖洗戶外包內部。
• 勿用酒精、揮發油、稀釋劑等任何類型的溶劑進行清洗，否則會損壞表
面。
鏡頭防霧液
用附帶的鏡頭防霧液涂抹玻璃表面。如此可有效地防止起霧。
如何使用鏡頭防霧液
在前部玻璃及眼杯玻璃上滴上 2 或 3 滴防霧液，然後再用刷子、軟布或面巾
紙均勻地擦拭以將防霧液抹散。
收藏戶外包時
• 必須裝上您的戶外包所附帶的墊片以防止防水墊圈磨耗。
• 關閉戶外包並不扣緊扣鎖以免磨損防水密封墊。
• 防止灰塵附著在防水密封墊上。
• 避免將戶外包收藏在寒冷、極熱或潮濕之處，或與防虫丸或樟腦丸放在一
起，否則會損壞裝置。
5-CT
