Sony SPK-HC: 5 카메라 마운트 슈를 분리합니다.
5 카메라 마운트 슈를 분리합니다.: Sony SPK-HC
DCR-DVD201/DVD101/DVD91를 사용하는 경우
1 리모트 플러그를 분리합니다.
2 마이크로폰 플러그를 분리합니다.
12
주의점
플러그는 코드를 잡지 말고 반드시 플러그를 잡고 뺀 후 비디오 카메라 레코
더를 꺼내 주십시오. 그렇지 않으면 플러그와 비디오 카메라 레코더가 손상될
염려가 있습니다.
5 카메라 마운트 슈를 분리합니다.
19-KR

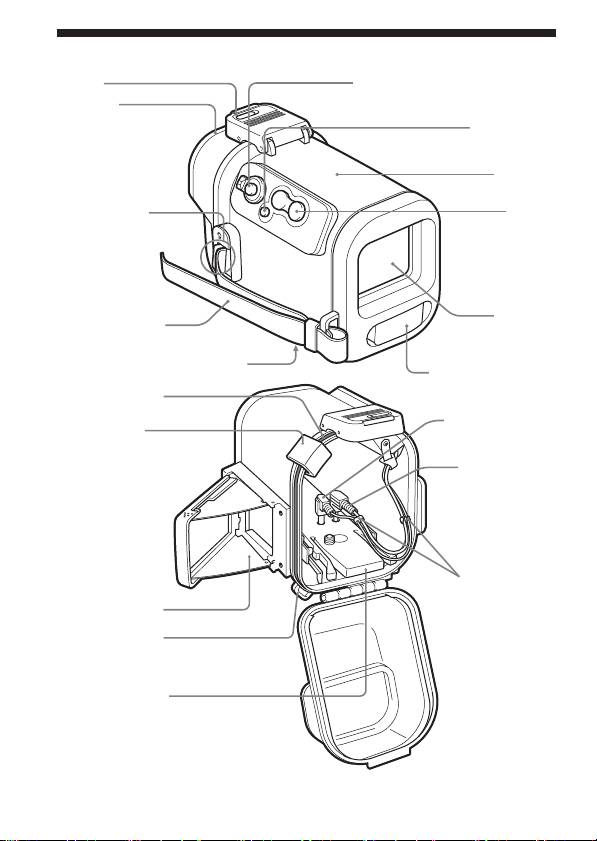

각 부분 및 조절 스위치류의 위치와 명칭
버클
POWER 스위치, START/STOP
버튼
뒷면 본체
PHOTO 버튼
앞면 본체
어깨 끈용 후크
줌 버튼
앞면 유리
그립 벨트
삼각대 장착구
스테레오 마이크로폰
방수 개스킷
마이크로폰 플러그
*스페이서
리모컨 플러그
코드 클램퍼
미러 후드
어깨 끈용 후크
카메라 마운트 슈
* 본 제품 사용 중에는 스페이서를 제거하여 주십시오.
20-KR
고장일까? 하고 생각되면
증상
원인
대책
사운드가 녹음되지
마이크로폰 플러그가 접속되
이것을 비디오 카메라 레코더
않는다.
어 있지 않습니다.
의 MIC(PLUG IN POWER)
단자에 연결합니다.
스포츠 팩 안쪽에 물
• 버클을 조여 놓지 않았습니
• 찰칵 소리가 날 때까지 버클
방울이 있다.
다.
을 조입니다.
• 방수 개스킷이 바르게 세트
• 개스킷은 홈에 균일하게 끼
되어 있지 않습니다.
워 주십시오.
• 방수 개스킷에 흠집이나 금
• 새 개스킷으로 교환하여 주
이 가 있습니다.
십시오.
촬영 및 재생 기능이
• 배터리 팩이 소모되어 있습
• 배터리 팩을 완전히 충전하
작동 하지 않는다.
니다.
여 주십시오.
• 리모트 플러그가 연결되어
• 비디오 카메라 레코더의
있습니다.
LANC 단자 또는
REMOTE 단자에 연결하여
주십시오.
• 비디오 테이프가 끝났습니
• 비디오 테이프를 되감거나 새
다.
비디오 테이프를 사용하십시
오.
• “Memory Stick”이 가득
• 다른 “Memory Stick”을 넣
차 있습니다.
거나 “Memory Stick”에서
필요 없는 데이터를 소거하
여 주십시오.
• 카세트 안전 탭과
• 안전 탭을 밀거나 새 비디오
“Memory Stick”이 촬영
테이프 및 새 “Memory
할 수 없는 위치로 설정되
Stick”을 사용하십시오.
어 있습니다.
• 디스크에 남은 용량이 없습
• 새 디스크를 사용하거나 디
니다.
스크를 포맷하여 주십시오
(DVD-RW 전용).
• 파이널라이즈된 디스크입
• 디스크를 언파이널라이즈하
니다.
거나(DVD-RW 전용) 또는
새 디스크를 사용하여 주십
시오.
21-KR
주요 제원
재질
플라스틱(PC, ABS), 유리
방수 관련
방수 개스킷, 버클
내장 마이크로폰
스테레오
최대외형치수
약 136 × 157 × 202 mm(폭/높이/길이)
중량
약 650 g(스포츠 팩만)
부속품
어깨 끈(1)
카메라 마운트 슈(A(1)/B(1))
반사 방지 링(
Ø
25 mm(1)/
Ø
30 mm(1))
그리스(1)
스페이서(1)
습기 방지 렌즈 용액(1)
사용설명서(1)
디자인 및 주요 제원은 예고없이 변경할 경우가 있습니다.
22-KR
Printed on 100% recycled paper using VOC (Volatile
Organic Compound)-free vegetable oil based ink.
Printed in Japan
Printed on 100% recycled paper using VOC (Volatile
Organic Compound)-free vegetable oil based ink.
Printed in Japan
(PC, ABS) ,
,
× ×
A B
