Sony SPK-HC: 5 拆開攝影機安裝極履。
5 拆開攝影機安裝極履。: Sony SPK-HC
當使用 DCR-DVD201/DVD101/DVD91 型號時
1 拔出遙控器插頭。
2 拔出麥克風插頭。
12
註
在取出攝影機以前，須先抓住電線的插頭拔下電線，不可拉著電線的部
分拔。否則，可能會損壞插頭和攝影機。
5 拆開攝影機安裝極履。
19-CT
部件和控制器識別
扣環
POWER 開關， START/STOP 按鈕
後包體
PHOTO 按鈕
前包體
變焦按鈕
背帶扣環
前玻璃窗
手帶
三腳架安裝孔
立體聲麥克風
防水墊圈
麥克風插頭
* 墊片
遙控器插頭
導線夾
鏡套
背帶扣環
攝影機安裝極履
* 使用裝置時，拆去墊片。
20-CT
故障查找
症狀
原因
校正措施
未錄下聲音。
未插上麥克風插頭。
將其插至攝影機上的 MIC 插
孔（PLUG IN POWER）。
戶外包內有水滴。
• 未扣緊扣鎖。
• 扣緊扣鎖，直至其發出喀
嗒聲。
• 防水密封墊裝嵌不當。
• 將密封墊均勻地嵌入溝
槽。
• 防水密封墊上有擦痕或
• 更換新密封墊。
裂痕。
錄影和放影
• 電池組電力耗盡了。
• 將電池組完全充電。
功能不起作
• 沒有連接上遙控器插頭。
• 將其連接到攝影機上的
用。
LANC 插孔或 REMOTE 插
孔。
• 磁帶已轉到盡頭。
• 繞回磁帶或使用新磁帶。
•“Memory Stick”已經錄
• 裝一個別的“Memory
滿了。
Stick”或擦去舊
“Memory Stick”中的一
些不必要的數據。
• 磁帶和“Memory Stick”
• 滑動安全小翼或換裝一個
上的安全小翼是被推到不
新磁帶和新的“Memory
能錄影的位置。
Stick”。
• 光碟空間不足。
• 使用一張新光碟或格式化
該光碟（僅適用於 DVD-
RW）。
• 光碟已經被終結。
• 取消終結該光碟（僅適用
於 DVD-RW）或者使用一張
新光碟。
21-CT
規格
材料
塑料（PC ， ABS），玻璃
防水
防水密封墊，扣鎖
內藏麥克風
立體聲
尺寸
約 136 × 157 × 202 mm（寬 × 高 × 縱深）
重量
約 650 g（僅限於戶外包）
附帶配件
肩帶（1）
攝像機安裝極履（A（1）/ B（1））
反射防護環（Ø 25 mm（1）/ Ø 30 mm（1））
潤滑油（1）
墊片（1）
鏡頭防霧液（1）
使用說明書（1）
設計和規格如有變更，恕不另行通知。
22-CT
目录
特点和使用前须注意 ....................................................................................... 2
使用须知 .......................................................................................................... 3
维护 ................................................................................................................. 5
准备工作 .......................................................................................................... 6
使用户外包 .................................................................................................... 13
部件和控制器识别 ......................................................................................... 20
故障排除 ........................................................................................................ 21
规格 ............................................................................................................... 22
特点和使用前须注意
• 本户外包SPK-HC专用于Sony数码视频录影机DCR-HC40/HC30/HC20/
HC18/HC16/HC15/HC14/DVD201/DVD101/DVD91/TRV33/TRV22/
TRV19/TRV14/TRV12。
• 耐溅水户外包 SPK-HC 具有抗水和抗潮湿性能，故能用于 Sony 数码视频
录影机。
• 可在水下 2 米深处使用。
• 在将视频录影机与本户外包一起使用之前，请参见视频录影机的操作说
明书。
• 在开始摄像之前，请确认视频录影机工作正常且不漏水。
• 在使用该户外包时，对因使用不当造成漏水对视频录影机、电池等造成
的损坏或摄像内容造成的损坏，Sony 概不负责。
2-CS
使用须知
• 勿让前玻璃窗受强烈冲击，否则会破裂。
• 诸如安装或更换磁带、“Memory Stick”和光盘等准备工作，应该在湿度
较低且不含盐分的空气中进行。
• 勿将户外包投入水中。
• 避免在强大波浪处使用户外包。
• 避免在以下环境中使用户外包：
– 在极热或潮湿之处。
– 在温度高于 40 ℃的热水中。
– 在温度低于 0 ℃之处。
在这些环境下会发生湿气凝结或漏水并损坏户外包。
• 请勿在潮湿的地方安装视频录影机，否则会导致湿气凝结。
• 在高于 35 ℃的温度下使用户外包时，一次请勿超过 1 个小时。
• 请勿将户外包长时间置于直射阳光下。若无法避免将户外包置于直射阳光
下时，务必用毛巾或其他防护用品将其遮盖住。
户外包上面如果沾有太阳油，一定要用温水洗净。如果让太阳油任由留在
户外包上面，则户外包可能会退色或受损。（例如，表面发生龟裂等）
漏水
如若发生漏水，立即停止将户外包置于水中。
若视频录影机受潮，立即将其就近送到 Sony 维修服务站。
维修费用由用户负责。
3-CS
使用须知（续）

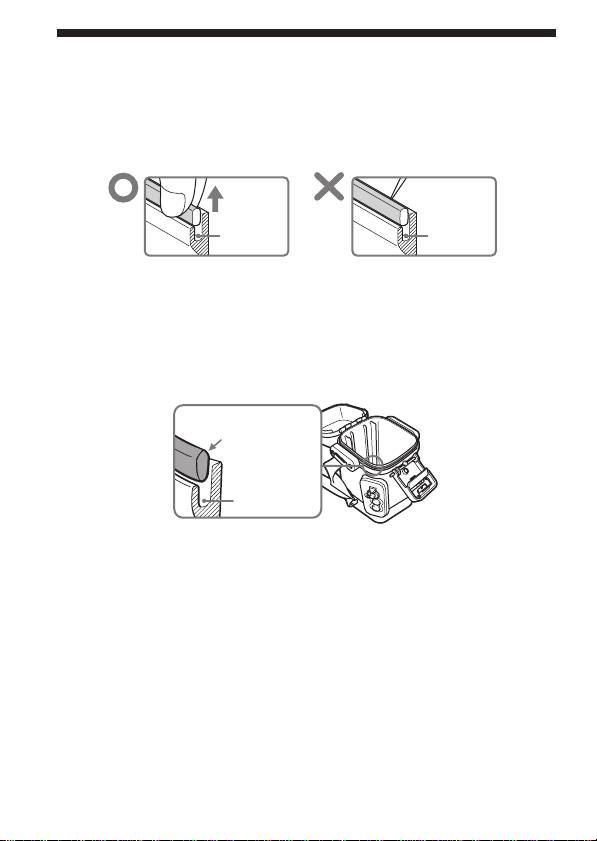

防水密封垫使用须知
• 检查防水密封垫上有无擦痕或裂痕，因为擦痕或裂痕可能引起漏水。如有擦
痕或裂痕，请用新的防水密封垫更换损坏的防水密封垫。
勿用金属工具或带尖端的工具拆卸防水密封垫。
槽沟 槽沟
• 经检查确认防水密封垫上无裂痕或灰尘后，在其上用手指薄薄的涂上一层
附带的润滑脂。如此可防止磨损。
涂润滑脂时，再次查看有无裂痕或灰尘。
请勿用布或纸涂抹润滑脂，这样会粘上纤维。
请勿使用任何随附品之外的其它类型的润滑脂，否则会损坏防水密封垫。
• 将防水密封垫均匀地嵌入沟槽中，锥状边朝上。切勿扭曲。
锥状边朝上
槽沟
• 防水密封垫的使用寿命因维护情况及利用频率而异，最好一年更换一次。更
换防水密封垫时，请就近与Sony 经销店联系。更换防水密封垫后，务必检
查是否漏水。
更换防水密封垫后检查是否漏水
在安装视频录影机之前检查是否漏水。
不装视频录影机时关闭户外包，并将其沉入水下约 15 厘米深处约 3 分钟，然
后检查是否漏水。
4-CS

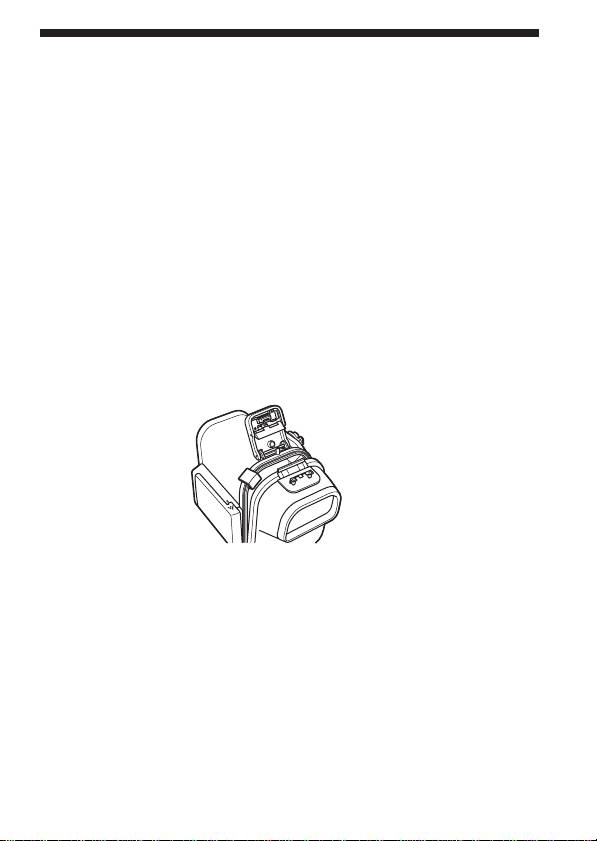

维护
摄像之后
在受海风吹拂之处摄像后，请扣紧所有扣环，用清水冲洗户外包，然后用柔
软的干布擦拭，建议您将户外包在淡水中浸泡约 30分钟。如果户外包覆有盐
分，金属部分会损坏，或因其生锈并造成漏水。
• 如有防晒油或其他油性物质覆在户外包上，请用温水将其洗净。
• 请用柔软的干布擦拭户外包内部，勿冲洗户外包内部。
• 请勿用酒精、挥发油、稀释剂等任何类型的溶剂进行清洗，否则会损坏表面。
镜头防雾液
用附带的镜头防雾液涂抹玻璃表面。如此可有效防止起雾。
如何使用镜头防雾液
在前玻璃窗及眼罩玻璃上滴上 2 或 3 滴防雾液，然后再用药签、软布、或面
巾纸均匀地擦拭以将防雾液抹散。
收藏户外包时
• 必须装上户外包所附带的垫片以防止防水垫片磨损。
• 关闭户外包时不要扣紧扣环以免磨损防水密封垫。
• 防止灰尘附着在防水密封垫上。
• 避免将户外包收藏在寒冷、极热、或潮湿之处，或与卫生球和樟脑丸放在一
起，否则会损坏户外包。
5-CS
