Sony SPK-HC: 5 Collegare le spine alle relative prese sulla videocamera
5 Collegare le spine alle relative prese sulla videocamera: Sony SPK-HC
5 Collegare le spine alle relative prese sulla videocamera
registratore.
Inserire saldamente la spina di comando a distanza nella presa
LANC o nella presa REMOTE e la spina microfono nella presa MIC
(PLUG IN POWER) come mostrato nelle seguenti illustrazioni, a
seconda della videocamera utilizzata.
Quando si usa la DCR-HC40/HC30/HC20/HC18/HC16
Presa LANC
Presa MIC (PLUG
IN POWER)
Quando si usa la DCR-HC15/HC14/TRV33/TRV22/TRV19/TRV14/
TRV12
Presa MIC (PLUG
IN POWER)
Presa LANC
Quando le spine sono inserite nella direzione mostrata in figura,
trattenere il fermacavo con le dita e cambiare l’orientamento delle
spine in direzione della freccia, come mostrato in figura.
9-IT
Preparazione (continuazione)

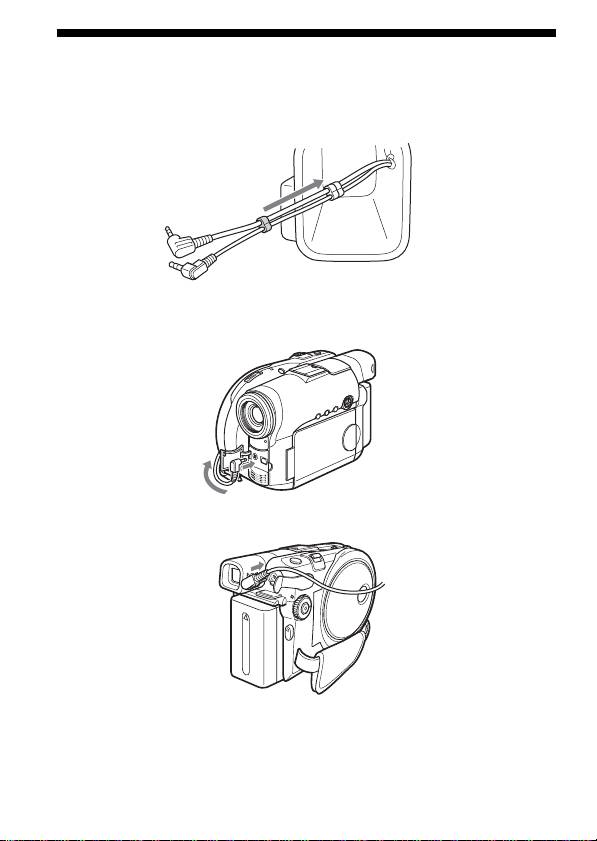

Quando si usa la DCR-DVD201/DVD101/DVD91
1 Spostare il fermacavo in direzione della freccia con i cavi idsposti e e
fissare i due fermacavo in ordine.
2 Collegare la spina microfono alla presa MIC (PLUG IN POWER) e
spotare la spina di comando a distanza nella direzione del coperchio
disco della videocamera registratore.
3 Collegare la spina di comando a distanza alla presa REMOTE.
Nota
Assicurarsi che entrambe le spine siano inserite a fondo.
10-IT
