Lors de l’exécution des raccordements, il faut procéder comme suit :

• Mettre tous les appareils hors tension avant tout raccordement.

• Utiliser les câbles appropriés pour chaque raccordement.

• Insérer correctement les fiches de câble ; le mauvais raccordement des fiches peut entraîner

un dysfonctionnement ou une piètre qualité d’image. Débrancher les câbles en les tenant par

leur fiche. Ne pas tirer sur le câble lui-même.

• Se reporter au mode d’emploi de l’appareil à raccorder.

Pour raccorder à un appareil avec des connecteurs de sortie HDMI

Raccordement de l’appareil

Raccordement à un magnétoscope

Etape 3

Câble HDMI (non fourni)

: Flux du signal vidéo

Côté droit du projecteur

Appareil avec des

connecteurs de sortie HDMI

vers la sortie HDMI

Amplificateur AV doté

de connecteurs

d’entrée/sortie HDMI

Haut-parleurs

Lorsque vous utilisez un câble HDMI, veillez à utiliser un

câble HDMI Sony ou un autre câble portant le logo HDMI.

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

FR

12

Pour raccorder à un appareil avec des connecteurs de sortie vidéo de

composant

Câble vidéo à composantes (non fourni)

: Flux du signal vidéo

Côté droit du projecteur

Amplificateur AV

Haut-parleurs

Appareil avec des

connecteurs de sortie vidéo

de composant

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

13

 FR

Raccordement à un ordinateur

Câble HD avec broches Dsub-15 (non fourni) ou câble HDMI (non fourni)

: Flux du signal

vidéo

Côté droit du projecteur

vers sortie moniteur

Ordinateur

Lorsque vous utilisez un câble HDMI, veillez à utiliser un

câble HDMI Sony ou un autre câble portant le logo HDMI.

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

FR

14

Vous pouvez utiliser un émetteur de synchronisation 3D distinct de cet appareil, en utilisant un câble

LAN en option (de type droit).

Si des interférences d’une fréquence spécifique continue existent dans l’environnement d’utilisation

de l’appareil, la synchronisation des signaux d’image 3D et des lunettes 3D peut être perdue. Dans

ce cas, utilisez un câble LAN référencée Catégorie 7.

Lorsque vous visionnez des images 3D dans un environnement où les interférences sont encore plus

nombreuses, utilisez l’émetteur interne.

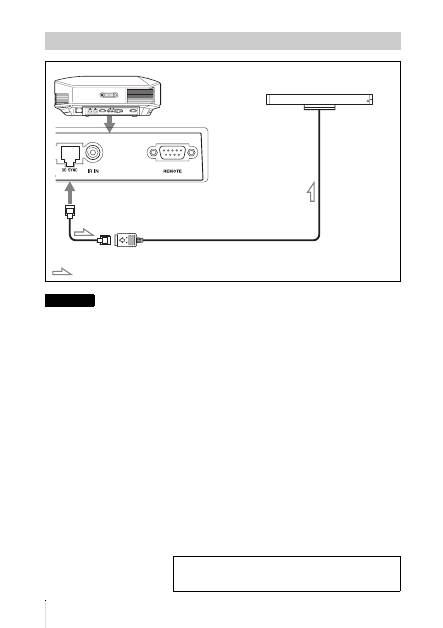

Raccordement à un émetteur de synchronisation 3D

Côté droit du projecteur

Émetteur de synchronisation 3D

(non fourni)

Câble de raccordement

: Flux des signaux de synchronisation 3D

Remarque

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.
