Sony CPD-E100E: Indice
Indice: Sony CPD-E100E
C:\WIN95-E\DESKTOP\CPD E100\386765911CPDE100EAEP\05IT01COV-AEPTOC.fm
masterpage:Toc.master
05IT01COV-AEP.book Page 3 Thursday, July 1, 1999 4:50 PM
Indice
Precauzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificazione dei componenti e dei comandi . . . . . . . . . . . . . . . . . 5
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Punto 1:
Collegamento del monitor al computer . . . . . . . . . . . . . . . 6
Punto 2:
Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 6
Punto 3:
Accensione del monitor e del computer . . . . . . . . . . . . . . 7
Selezione della lingua dei menu a schermo
(LINGUA/INFORMAZIONE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . . .8
Come spostarsi all’interno del menu. . . . . . . . . . . . . . . . . . . . . . . . . 8
Regolazione della luminosità e del contrasto . . . . . . . . . . . . . . . . . . 9
Regolazione della dimensione orizzontale o della centratura
dell’immagine (DIM.ORIZ/POSIZIONE) . . . . . . . . . . . . . . . . . . . . . 10
Regolazione della dimensione verticale o della centratura
dell’immagine (DIM.VERT/POSIZIONE). . . . . . . . . . . . . . . . . . . . . 10
Regolazione della curvatura dell’immagine ai lati
(CUSCINO/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Regolazione dell’angolo dei lati dell’immagine
(TRAPEZIO/PARALL). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Regolazione della rotazione dell’immagine (ROTAZIONE) . . . . . . 11
Ingrandimento o riduzione dell’immagine (ZOOM). . . . . . . . . . . . . 11
Regolazione del colore dell’immagine (COLORE) . . . . . . . . . . . . . 11
Impostazioni aggiuntive (SMAGNETIZ/MOIRE). . . . . . . . . . . . . . . 12
IT
Ripristino delle regolazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
• Trinitron
è un marchio di fabbrica
registrato di Sony Corporation.
Modo preimpostato e modo utente. . . . . . . . . . . . . . . . . . . . . . . . . 13
• Macintosh è un marchio di fabbrica
Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 13
concesso in licenza a Apple Computer,
Inc., registrato negli U.S.A. e in altri
paesi.
Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .13
• Windows
e MS-DOS sono marchi di
fabbrica registrati di Microsoft
Corporation negli U.S.A. e in altri paesi.
Se sullo schermo appare una linea sottile
• IBM PC/AT e VGA sono marchi di
(cavo di smorzamento). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
fabbrica registrati di IBM Corporation
Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
degli U.S.A.
• VESA e DDC
sono marchi di fabbrica
Sintomi e soluzioni dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . . 14
di Video Electronics Standard
Funzione di autodiagnostica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Association.
•
E
NERGY
S
TAR è un marchio di
fabbrica registrato negli U.S.A.
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .16
• Tutti i nomi degli altri prodotti citati in
questo manuale potrebbero essere
marchi di fabbrica o marchi di fabbrica
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
registrati delle rispettive compagnie.
• Inoltre, “
” e “
” non sempre vengono
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
riportati nel manuale.
TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
3-867-659-
CPD-E100E
11
(1)
C:\WIN95-E\DESKTOP\CPD E100\386765911CPDE100EAEP\05IT02BAS-AEP.fm
masterpage:Left

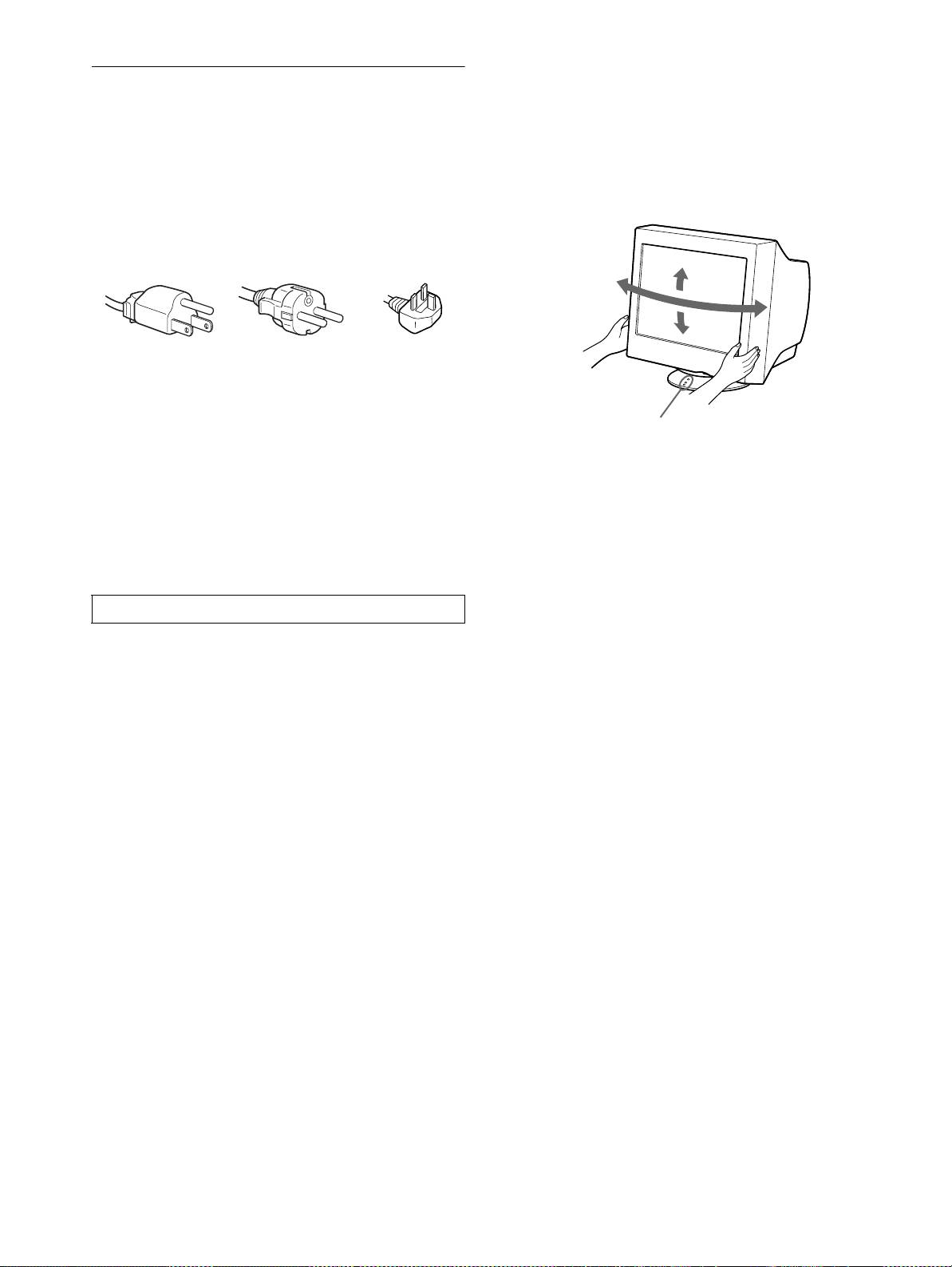

Uso del sistema orientabile
Precauzioni
È possibile regolare il monitor entro l’angolazione illustrata qui
sotto. Per trovare il centro del raggio di rotazione del monitor,
Avvertenze per i collegamenti dell’alimentazione
allineare il centro dello schermo del monitor con i punti di
• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza
centratura del supporto.
un cavo diverso, accertarsi che sia compatibile con la tensione
Per ruotare il monitor verticalmente o orizzontalmente, afferrarlo
operativa locale.
alla base con entrambe le mani. Quando si inclina verticalmente il
Per i clienti nel Regno Unito
monitor, fare attenzione a non schiacciarsi le dita.
Se si utilizza il monitor nel Regno Unito, accertarsi di utilizzare
il cavo di alimentazione in dotazione per il Regno Unito.
Esempio di tipi di spine
da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA
• Prima di scollegare il cavo di alimentazione, attendere almeno
30 secondi dallo spegnimento dell’unità per permettere la
dispersione dell’elettricità statica sulla superficie dello
schermo.
• Non appena si accende l’apparecchio, lo schermo viene
smagnetizzato per circa 5 secondi. Questa operazione crea un
forte campo magnetico attorno allo schermo che potrebbe
danneggiare i dati memorizzati su nastri magnetici o dischi
situati vicino al monitor. Collocare eventuali apparecchiature
per la registrazione magnetica, nastri e dischi lontano dal
monitor.
Installare l’unità vicino ad una presa facilmente accessibile.
Installazione
Non collocare il monitor nei seguenti luoghi:
• su superfici (tappeti, coperte, ecc.) né vicino a materiali (tende,
tessuti, ecc.) che potrebbero bloccarne le prese di ventilazione
• vicino a fonti di calore come radiatori o condotti d’aria calda,
né in luoghi soggetti alla luce diretta del sole
• in luoghi soggetti a forti escursioni termiche
• in luoghi soggetti a scosse o vibrazioni di tipo meccanico
• su superfici instabili
• vicino ad apparecchiature che generano campi magnetici, come
un trasformatore o linee ad alta tensione
• vicino o su superfici metalliche con carica elettrica
Manutenzione
• Pulire lo schermo con un panno morbido. Se si utilizza un
detergente liquido per vetri, assicurarsi che non contenga
soluzioni antistatiche o additivi simili, onde evitare di graffiare
il rivestimento dello schermo.
• Non strofinare, toccare o tamburellare sulla superficie dello
schermo con oggetti appuntiti o abrasivi, come la punta di una
penna o un cacciavite, onde evitare di graffiare il cinescopio a
colori.
• Pulire il rivestimento esterno, il pannello e i comandi con un
panno morbido leggermente inumidito con una soluzione
detergente neutra. Non utilizzare alcun tipo di spugnette o
polveri abrasive o solventi, come alcool o benzene.
Trasporto
Per trasportare il monitor o inviarlo in riparazione, utilizzare il
materiale di imballaggio originario.
4
3-867-659-
CPD-E100E
11
(1)
90°
15°
90°
5°
Punti di centratura
05IT01COV-AEP.book Page 4 Thursday, July 1, 1999 4:50 PM
C:\WIN95-E\DESKTOP\CPD E100\386765911CPDE100EAEP\05IT02BAS-AEP.fm
masterpage:Right

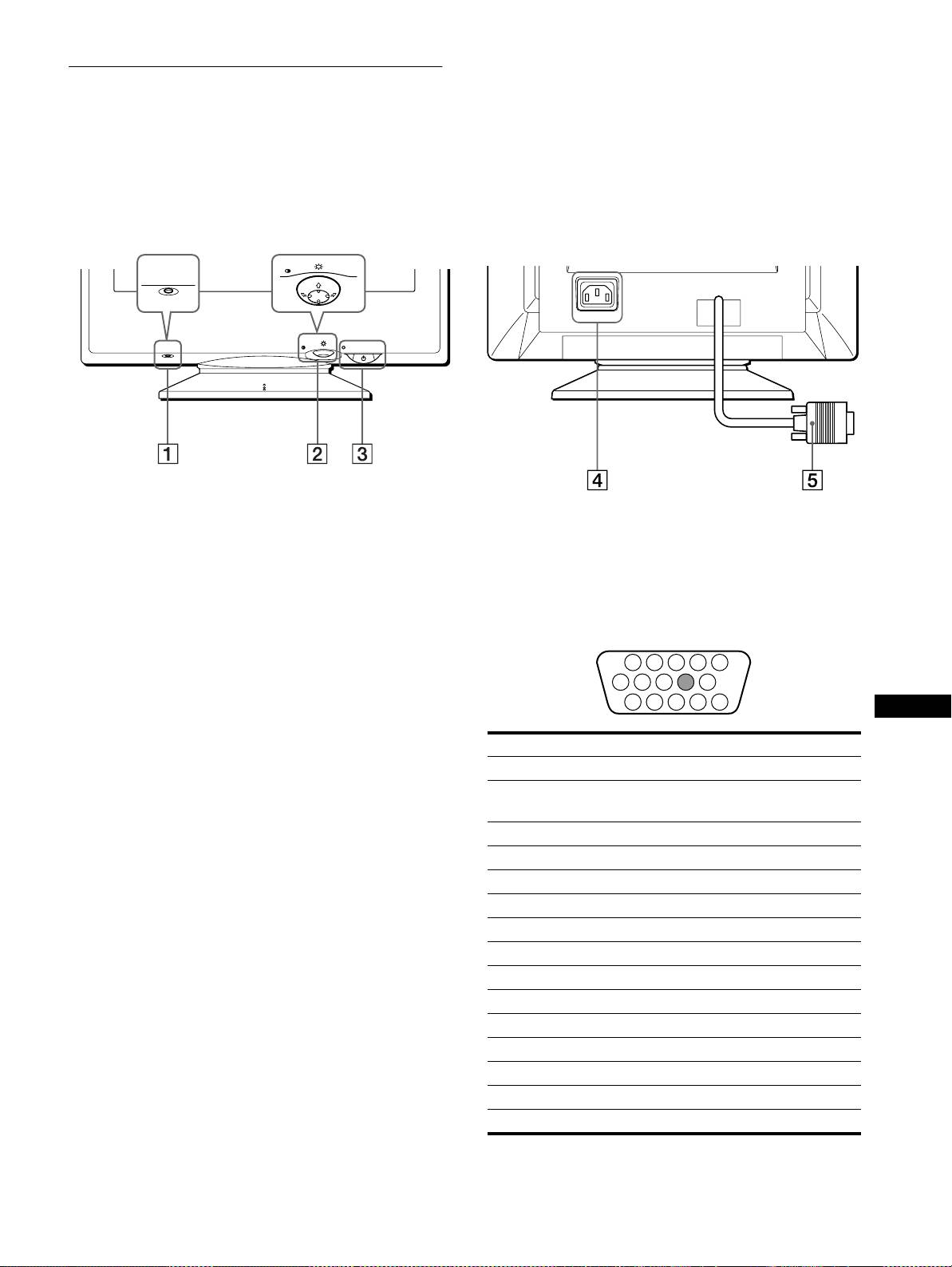

Identificazione dei componenti e
dei comandi
Per ulteriori informazioni, vedere le pagine tra parentesi.
Fronte Retro
MENU
RESET
AC IN
MENU
RESET
1
11
1
Tasto RESET (pagina 12)
4
Connettore AC IN (pagina 6)
Utilizzare questo tasto per ripristinare le impostazioni di
Utilizzare questo connettore per alimentare il monitor con
fabbrica.
corrente alternata.
2
22
2
Tasto di comando (pagina 9)
5
55
5
Connettore di ingresso video (HD15) (pagina 6)
Utilizzare questo tasto per visualizzare il menu ed effettuare
Utilizzare questo connettore per immettere i segnali video
le regolazioni relative al monitor, incluse le regolazioni della
RGB (0,700 Vp-p, positivo) e i segnali sincronici.
luminosità e del contrasto.
3
33
3
Interruttore e indicatore di accensione
1
(alimentazione) (pagine 7, 13, 16)
IT
Utilizzare questo tasto per accendere e spegnere il monitor.
Quando il monitor viene acceso, l’indicatore di accensione si
illumina in verde e lampeggia in verde o in arancione oppure
Numero piedini Segnale
si illumina in arancione quando il monitor entra nel modo di
1 Rosso
risparmio energetico.
2Verde
(Sincronismo su verde)
3Blu
4 ID (Terra)
5 Terra DDC*
6 Terra Rosso
7 Terra Verde
8 Terra Blu
9–
10 Terra
11 ID (Terra)
12 Dati bidirezionali (SDA)*
13 Sincronia O
14 Sincronia V
15 Orologio Dati (SCL)*
* DDC (Display Data Channel) è uno standard di VESA.
5
3-867-659-
CPD-E100E
11
(1)
1 2 3 4
5
876
9
10
11 12 13 14 15
05IT01COV-AEP.book Page 5 Thursday, July 1, 1999 4:50 PM
