Sony SU-WTS1: Sicherheitsmaßnahmen

2

Wichtiger Hinweis für Endkunden

Dieses Installationshandbuch richtet sich an den Händler

bzw. den autorisierten Kundendienst. Installieren Sie das

Gerät auf keinen Fall selbst. Andernfalls besteht die

Gefahr schwerer Verletzungen.

Wenden Sie sich zur Installation dieses Geräts bitte an

einen Händler oder einen autorisierten Kundendienst. Der

Hersteller übernimmt keine Haftung für Verletzungen bzw.

Sachschäden, die durch unsachgemäßen Umgang mit dem

Gerät oder eine fehlerhafte Installation entstehen. Ihre

gesetzlichen Rechte, sofern vorhanden, werden davon

nicht berührt.

Hinweis für den Händler und den

autorisierten Kundendienst

Lesen Sie dieses Handbuch bitte unbedingt sorgfältig

durch, damit Sie das Gerät sicher installieren können.

Der Hersteller übernimmt keine Haftung für Verletzungen

bzw. Sachschäden, die durch unsachgemäßen Umgang

mit dem Gerät oder eine fehlerhafte Installation entstehen.

Ihre gesetzlichen Rechte, sofern vorhanden, werden davon

nicht berührt.

Sicherheitsmaßnahmen

Wandmontageschienen für KZ-32TS1E/

KZ-42TS1E

Lesen Sie die folgenden Sicherheitshinweise vor der

Installation durch.

Gefahr

Wenn Sie die Anweisungen nicht

beachten, kann es zu schweren

Verletzungen oder Schäden am Gerät

kommen.

Installation

• Lesen Sie vor der Installation des Geräts dieses

Handbuch und die Bedienungsanleitung zu dem

Fernsehgerät sorgfältig durch und installieren Sie das

Gerät ordnungsgemäß.

• Befolgen Sie die Anweisungen unbedingt genau, um eine

sichere und stabile Installation zu gewährleisten.

• Richten Sie sich bei der Installation der

Wandmontageschiene nach dem Material und der

Struktur der Wand. Wenn bei der Montage die

Beschaffenheit der Wand nicht angemessen

berücksichtigt wird, kann das Fernsehgerät

herunterfallen. Dabei besteht die Gefahr von

Verletzungen bzw. Schäden am Fernsehgerät.

• Die Wand muss eine Tragfähigkeit von mindestens dem

Vierfachen (4) des Gewichts des Fernsehgeräts

aufweisen (KZ-32TS1E: 25,5 kg

×

 4 = 102 kg,

KZ-42TS1E: 37 kg

×

 4 = 148 kg).

• Beim Einhängen des Fernsehgeräts in die

Wandmontageschiene müssen mindestens zwei

Personen mitarbeiten. Wenn eine einzelne Person

versucht, das Fernsehgerät einzuhängen, kann dieses

herunterfallen. Dabei besteht die Gefahr von

Verletzungen bzw. Schäden am Fernsehgerät.

• Verändern Sie nichts an der Wandmontageschiene.

Verwenden Sie die Wandmontageschiene ausschließlich

in der angegebenen Art und Weise.

• Trennen Sie das Netzkabel des Fernsehgeräts von der

Netzsteckdose, bevor Sie das Fernsehgerät installieren.

Wird das Fernsehgerät mit eingestecktem Netzkabel

installiert, besteht Feuergefahr und die Gefahr eines

elektrischen Schlags.

• Verwenden Sie ausschließlich die mitgelieferten

Schrauben und Montageteile.

• Es werden keine Schrauben zum Anbringen der

Wandmontageschiene an der Wand mitgeliefert.

Verwenden Sie für Material und Struktur der Wand

geeignete Schrauben.

• Gehen Sie bei der Montage in der Reihenfolge vor, die in

den Anweisungen vorgegeben ist.

• Ziehen Sie alle Schraubenbolzen und Schrauben fest an.

• Achten Sie darauf, dass das Fernsehgerät bei der

Installation nicht durch Stöße beschädigt wird.

• Beachten Sie die folgenden Anweisungen, um einen

einwandfreien Betrieb des Fernsehgeräts zu

gewährleisten und Störungen zu vermeiden.

– Installieren Sie das Fernsehgerät ausschließlich an

einer vertikalen, ebenen Wand.

– Um Feuergefahr und die Gefahr eines elektrischen

Schlags zu vermeiden, setzen Sie das Fernsehgerät

weder Regen noch sonstiger Feuchtigkeit aus.

– Blockieren Sie nicht die Lüftungsöffnungen am

Fernsehgerät. Lassen Sie um das Fernsehgerät

mindestens 10 cm (100 mm) frei, um eine

ausreichende Belüftung zu gewährleisten.

– Stellen Sie das Fernsehgerät nicht in heißer, feuchter

oder übermäßig staubiger Umgebung auf. Stellen Sie

das Fernsehgerät nicht an Orten auf, an denen es

mechanischen Vibrationen ausgesetzt ist.

– Um Feuergefahr zu vermeiden, halten Sie brennbare

Materialien bzw. offenes Feuer (z. B. Kerzen) vom

Fernsehgerät fern.

– Blockieren Sie die Lüftungsöffnungen am Fernsehgerät

nicht mit Vorhängen, Zeitungen usw.

– Stellen Sie das Fernsehgerät nicht über oder unter

einer Klimaanlage auf.

– Achten Sie darauf, dass keinerlei Flüssigkeit in das

Fernsehgerät gelangt.

Nach der Installation

• Entfernen Sie nach der Montage des Fernsehgeräts

keine Abdeckungen oder Schraubenbolzen.

• Wenn Sie das Gerät nach der Installation versetzen oder

seinen Neigungswinkel einstellen wollen, wenden Sie

sich bitte an einen Händler oder einen autorisierten

Kundendienst.

• Klettern Sie nach der Installation und Montage des

Geräts nicht auf das Gerät.

• Sichern Sie die Kabel nach Installation so, dass niemand

darüber stolpern und sich nichts darin verfangen kann.

• Wenn Sie die Wandmontageschiene zu einem späteren

Zeitpunkt von der Wand entfernen, bleiben die

Bohrlöcher sichtbar.

• Nach längerer Nutzung des Fernsehgeräts kann sich

durch die vom Fernsehgerät abgestrahlte Hitze die Wand

verfärben.

• Händigen Sie dieses Installationshandbuch nach der

Installation bitte an den Endkunden aus, damit dieser es

lesen und darin nachschlagen kann. Die im

Installationshandbuch enthaltenen Informationen werden

später eventuell benötigt, wenn das Fernsehgerät

abgenommen bzw. gewartet werden muss.

3

DE

Es empfiehlt sich, dieses Handbuch zunächst sorgfältig

durchzulesen, um sich mit dem Gerät und den korrekten

Installationsverfahren sowie den Sicherheitsmaßnahmen vertraut

zu machen. Heben Sie dieses Handbuch zum späteren

Nachschlagen leicht zugänglich auf.

MONTAGESTELLEN FÜR PLASMAMODELLE

KZ-32TS1E / KZ-42TS1E

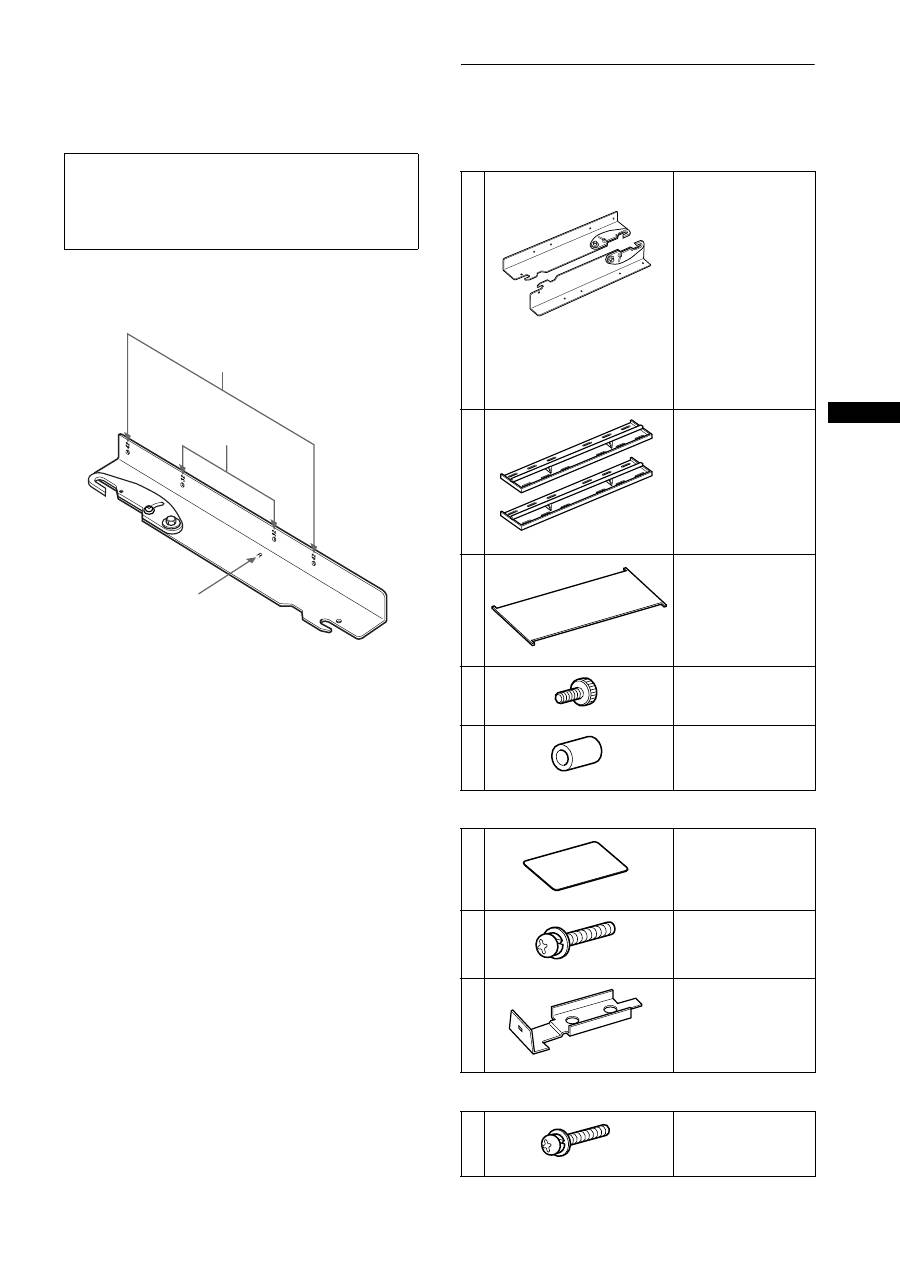

Schritt 1: Überprüfen der  gelieferten Teile

Überprüfen Sie die Lieferung nach dem Öffnen auf

Vollständigkeit.

Nur für KZ-32TS1E

Nur für KZ-42TS1E

HINWEIS

Während der Installation benötigen Sie die Pappschablone

(Artikel

C

 in der Teileliste), um die Wandmontageschienen

im richtigen Abstand montieren zu können.

Werfen Sie die Pappschablone nicht vorher weg.

KZ-32TS1E

KZ-42TS1E

Links-/Rechts-

Kennzeichnung

A

Halterungsarm links und

rechts für das

Fernsehgerät

(KZ-32TS1E,

KZ-42TS1E)

................

1 Stück (links),

1 Stück (rechts)

Hinweis:

Die Montagestellen

unterscheiden sich je nach

Fernsehgerät. Die

Montagestellen für die

verschiedenen Modelle

entnehmen Sie bitte der

Abbildung.

B

Wandmontageschienen

...

2 Stück

C

Pappschablone für

präzise Montage der

Wandmontageschienen

im richtigen Abstand

(230 mm) ........... 1 Stück

D

Sicherungsschrauben,

6 mm

×

 12 mm

.............

4 Stück

E

15-mm-Abstandsstücke

(Nylon) .............  4 Stück

F

Abdeckplatte ..... 1 Stück

G

5 mm

×

 40 mm

Kreuzschlitzschrauben

...

4 Stück

H

Abdeckwinkel ... 2 Stück

I

Kreuzschlitzschrauben,

4 mm

×

 35 mm

.............

4 Stück

(R)

4-091-921-01

(L)

4-091-922-01

4-091-923-01

4-091-924-01

4-091-925-01

4-091-926-01

4-091-927-01

4-957-517-01

4-089-347-01

7-682-969-09

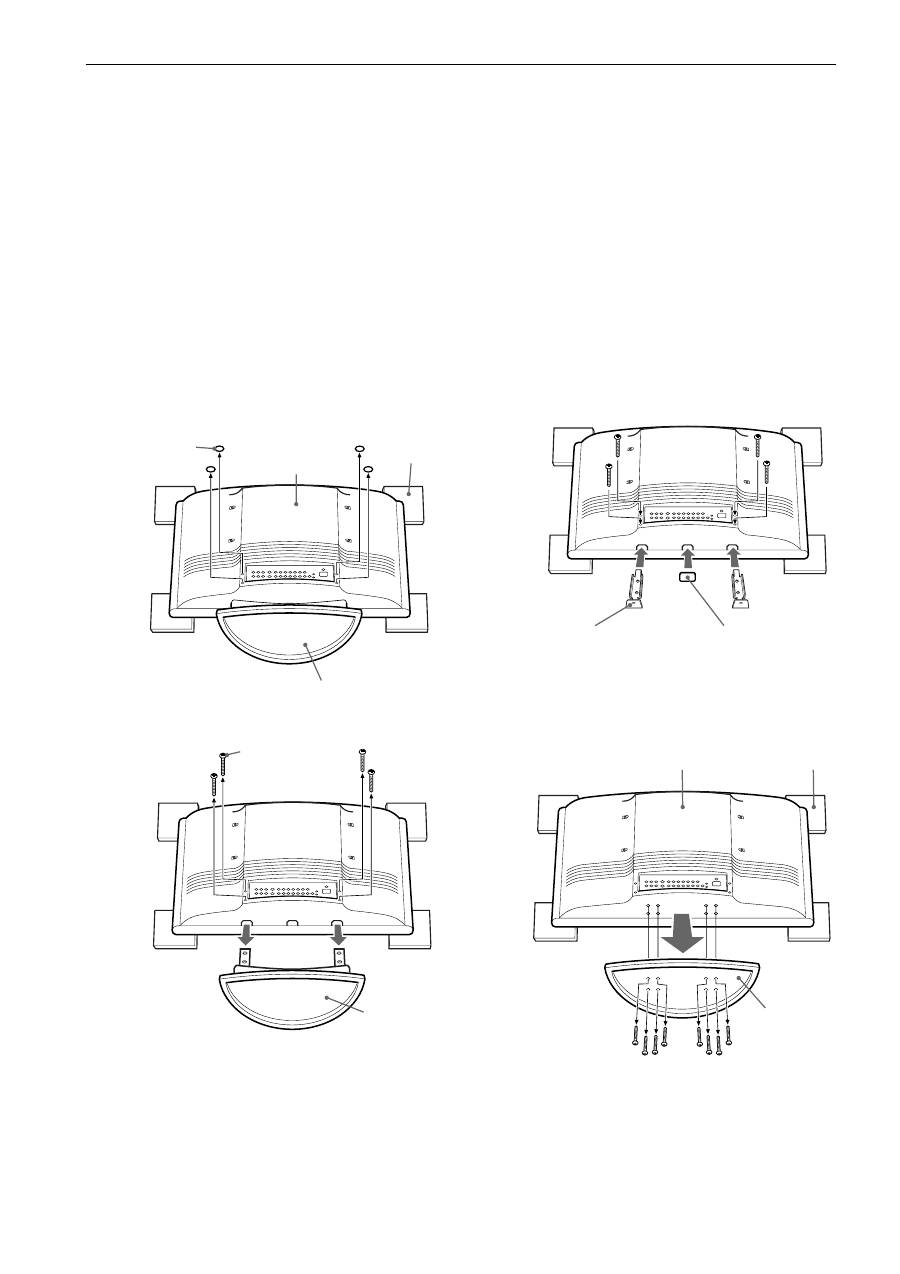

4 Schritt 2: Abnehmen des Ständers vom Fernsehgerät

1

Legen Sie das 32-Zoll-Modell (KZ-32TS1E) oder das 42-Zoll-Modell (KZ-42TS1E) auf 4 gepolsterte Unterlagen (nicht

mitgeliefert).

Legen Sie das Fernsehgerät waagrecht zum Boden so hin, dass die Vorderseite nach unten weist. Der Fuß/Ständer darf den Boden nicht

berühren.

2

Ziehen Sie den Fuß/Ständer aus dem Fernsehgerät heraus.

Beim KZ-32TS1E

Schneiden Sie unten an der Rückseite des Fernsehgeräts die 4 Stanzungen (sofern vorhanden) mit einem Schneidwerkzeug aus und

schleifen Sie die Öffnungen mit einer Reibahle so ab, dass die Öffnungen rund und glatt genug sind, um die Schrauben zu entfernen.

Beim KZ-42TS1E

An der Unterseite des Ständers am Fernsehgerät befinden sich die Schrauben, mit denen der Ständer befestigt ist. Lösen Sie alle

Schrauben, mit denen der Fuß am Fernsehgerät befestigt ist, mit einem Kreuzschlitzschraubenzieher mit magnetischer Spitze.

3

Nur beim KZ-32TS1E

Bringen Sie die Abdeckungen (

F

,

H

) an der Unterseite des Fernsehgeräts an.

KZ-32TS1E

So nehmen Sie den Ständer ab und bringen die

Abdeckungen an

KZ-42TS1E

So nehmen Sie den Ständer ab

1

Rückseite des

Fernsehgeräts

Nehmen Sie die

vier (4) Kappen

(sofern

vorhanden) vom

Chassis ab.

Ständer

Gepolsterte

Unterlagen

Lösen Sie die vier

(4) Schrauben.

Nehmen Sie

den Ständer

ab und

heben Sie

ihn auf.

2

Befestigen Sie die zwei

Abdeckwinkel (

H

) mit den zuvor

vom Ständer abgenommenen

M6-Schrauben.

Schließen Sie die

rechteckige Öffnung

mit der Abdeckplatte

(

F

).

3

Rückseite des Fernsehgeräts

Lösen Sie

die acht (8)

Schrauben.

Nehmen Sie den

Ständer ab und

heben Sie ihn

auf.

2

1

Gepolsterte

Unterlagen

5

DE

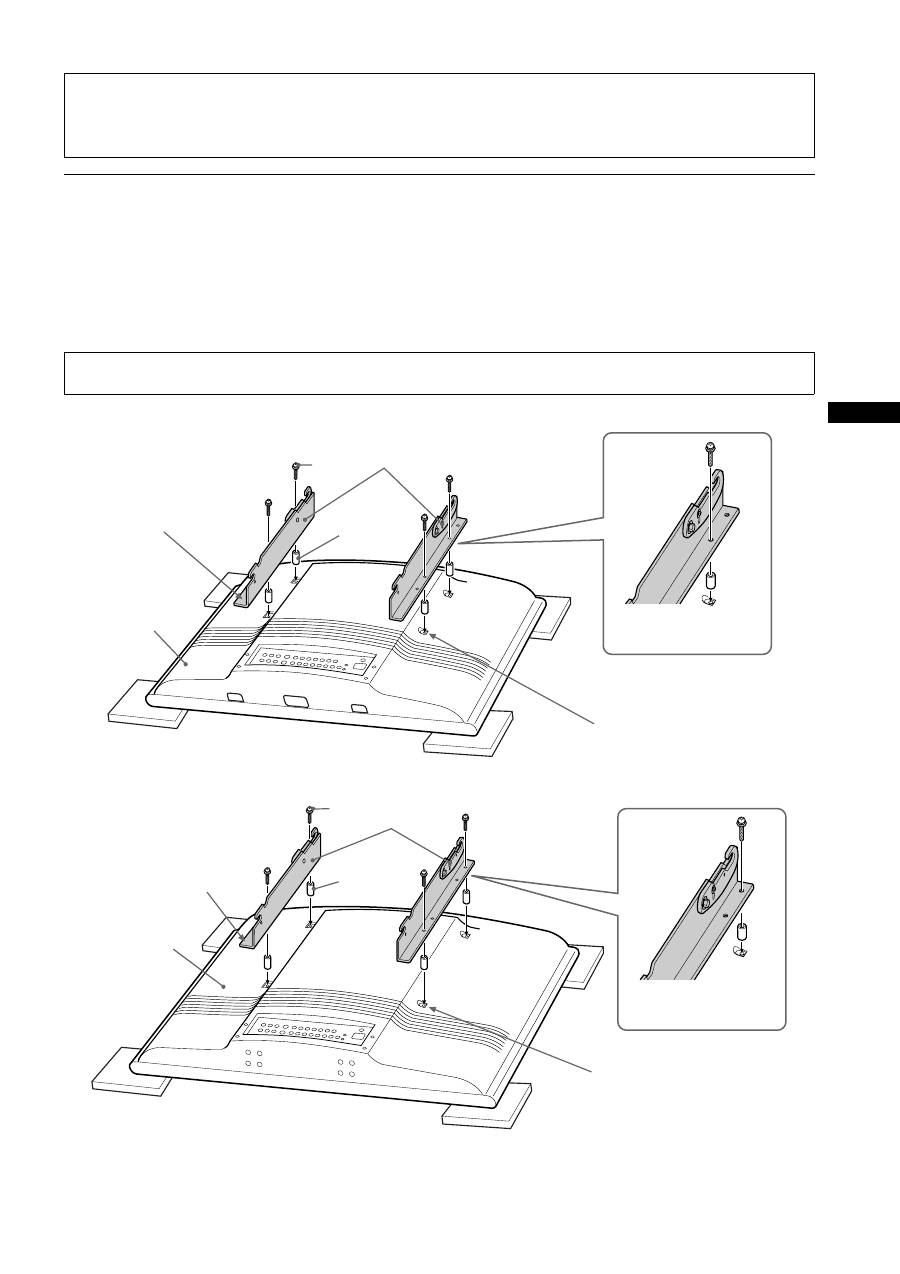

Schritt 3: Anbringen der Halterungsarme am Fernsehgerät

Sehen Sie in der Teileliste unter „Schritt 1: Überprüfen der gelieferten Teile“ auf Seite 3 in diesem Handbuch nach und legen Sie die

richtigen Teile bereit. Die Montagestellen an den Halterungsarmen (

A

) unterscheiden sich je nach Größe des Fernsehgeräts.

Siehe „MONTAGESTELLEN FÜR PLASMAMODELLE KZ-32TS1E / KZ-42TS1E“ auf Seite 3 in diesem Handbuch.

Legen Sie das Fernsehgerät mit der Vorderseite nach unten auf eine weiche ebene Fläche und suchen Sie die

Montagestellen an der Rückseite des Fernsehgeräts. Befestigen Sie den linken und den rechten Halterungsarm (

A

)

mit den Schrauben (

G

,

I

) am Fernsehgerät. Achten Sie darauf, dass die Schraube für den oberen Haken, die Mutter

und der Pfeil auf die Außenkanten des Fernsehgeräts weisen.

KZ-32TS1E

KZ-42TS1E

Vorsicht

Die Installation darf nur von einem Händler oder einem autorisierten Kundendienst ausgeführt werden. Überprüfen Sie vor der

Installation die Wandstruktur und die Tragfähigkeit der Wand, damit Sie das Gerät so installieren können, dass Unfälle ausgeschlossen

sind.

Hinweis

Ziehen Sie die Schrauben zum Befestigen der Halterungsarme nicht zu fest an. Andernfalls können die Gewinde am Fernsehgerät beschädigt werden.

Pfeil muss vor der Installation

nach außen weisen.

Befestigen der

Halterungsarme.

A

G

E

Lösen Sie die Schrauben an diesen

4 Stellen und bringen Sie dann die

Halterungsarme am Fernsehgerät

an. Bewahren Sie die mit dem

Fernsehgerät gelieferten Schrauben

auf. Sie benötigen sie, wenn Sie das

Gerät nicht mehr an der

Wandmontageschiene installieren

möchten.

Rückseite des

Fernsehgeräts

Pfeil muss vor der Installation

nach außen weisen.

Befestigen der

Halterungsarme.

Rückseite des

Fernsehgeräts

A

I

E

Lösen Sie die Schrauben an diesen

4 Stellen und bringen Sie dann die

Halterungsarme am Fernsehgerät

an. Bewahren Sie die mit dem

Fernsehgerät gelieferten Schrauben

auf. Sie benötigen sie, wenn Sie das

Gerät nicht mehr an der

Wandmontageschiene installieren

möchten.

6 Schritt 4: Befestigen der unteren Wandmontageschiene (Beispiel für  Montage an einer Holzwand)

Wandmontageschienen (

B

) dürfen nur an einer Wand angebracht werden, die mindestens das Vierfache (4fache) des Gerätegewichts

tragen kann (beim KZ-32TS1E: 25,5 kg

×

 4 = 102 kg, beim KZ-42TS1E: 37 kg

×

 4 = 148 kg). So ermitteln Sie die richtige Montagehöhe

für das Fernsehgerät:

1

Hängen Sie die Haltestange an der unteren Wandmontageschiene (

B

) provisorisch in die unteren Haken der

bereits befestigten Halterungsarme (

A

) ein. Messen und notieren Sie den Abstand zwischen der Unterkante des

Fernsehgeräts und der Unterkante der Wandmontageschiene (

A

).

2

Messen Sie den Abstand vom Boden bis zu der Höhe, in der sich die Unterkante des Fernsehgeräts befinden soll

(Beispiel: 1.500 mm). Addieren Sie den notierten Abstand zu dem 1.500-mm-Wert und markieren Sie die ersten

Befestigungspunkte (Beispiel: 1.500 mm + 70 mm = 1.570 mm). Richten Sie die untere Wandmontageschiene (

B

)

waagrecht aus und befestigen Sie sie mit vier (4) Schraubenbolzen und Flachunterlegscheiben (nicht mitgeliefert).

Vorsicht

Verwenden Sie zur Installation des Geräts für das Material und die Struktur der Wand geeignete Befestigungen.

B

A

A

B

Messen und

notieren Sie

den Abstand.

B

Umriss des

Fernsehgeräts

Wand

406 mm

610 mm

A

1.500 mm

Boden

Mitte des Bildschirms

Schraubenbolzen und

Flachunterlegscheiben (nicht

mitgeliefert)

Vorsicht

• Verwenden Sie für Material und

Struktur der Wand geeignete

Schrauben.

• Bringen Sie die Schiene sicher an

der Wand an.

Referenzmaße

Einheit: mm

A

B

C

D

KZ-32TS1E

70

310

568

856

KZ-42TS1E 120

380

707 1056

D

C

B

7

DE

Schritt 5: Befestigen der oberen Wandmontageschiene

1

Wenn Sie die untere Wandmontageschiene sicher an der Wand angebracht haben, legen Sie die mitgelieferte

Pappschablone (

C

) an die oberen Außenkanten der unteren Wandmontageschiene an. Setzen Sie die Unten- und

Außenkanten der oberen Wandmontageschiene (

B

) an der Oberkante der Pappschablone (

C

) an und markieren

Sie die Befestigungspunkte für die obere Wandmontageschiene (

B

).

2

Befestigen Sie die obere Wandmontageschiene (

B

) mit vier (4) Schraubenbolzen und Flachunterlegscheiben

(nicht mitgeliefert). Die Wandmontageschiene muss an einer Wand befestigt werden, deren Tragfähigkeit

mindestens dem Vierfachen (4) des Gewichts des Geräts entspricht. Der Abstand zwischen den beiden

Wandmontageschienen muss 230 mm betragen.

B

C

Setzen Sie die Schiene an der Oberkante der

Pappschablone (

C

) an und befestigen Sie sie.

Setzen Sie die Schablone an der bereits

befestigten unteren Wandmontageschiene an.

Schraubenbolzen und

Flachunterlegscheiben (nicht mitgeliefert)

406 mm

610 mm

230 mm

Umriss des

Fernsehgeräts

Abstand, den Sie in Schritt 1 unter

„Schritt 4: Befestigen der unteren

Wandmontageschiene“ auf Seite 6

notiert haben.

B

Schraubenbolzen und

Flachunterlegscheiben (nicht mitgeliefert)

230 mm

406 mm

610 mm

8 Schritt 6: Einhängen des Fernsehgeräts in die Wandmontageschienen

1

Legen Sie die oberen Schrägstellhaken der Halterungsarme (

A

) flach an. Heben Sie das Fernsehgerät mit den

daran montierten Halterungsarmen (

A

) an (mindestens 2 Personen). Halten Sie das Fernsehgerät flach an die

Wand, so dass die oberen und unteren Haken an den Halterungsarmen (

A

) etwas höher liegen als die

Haltestangen der oberen und unteren Wandmontageschiene (

B

).

2

Halten Sie das Fernsehgerät möglichst waagrecht und senken Sie es dann ab, bis die Haken der Halterungsarme

(

A

) richtig in die Stahlstangen der oberen und unteren Wandmontageschiene (

B

) greifen. Ziehen Sie das

Fernsehgerät an der Oberkante links und rechts vorsichtig nach vorn, bis die maximale Neigung von 10° erreicht

ist, und bringen Sie an jedem Halterungsarm (

A

) vier 6-mm-Sicherungsschrauben (

D

) an.

Schritt 7: Einstellen der Neigungsspannung

Spannung:

Zum Einstellen der Neigungsspannung ziehen Sie die 5-mm-Schrauben auf beiden Seiten der Schienen an.

Hinweis

Um das Fernsehgerät von der Wand abzunehmen, ziehen Sie es einfach bis zur maximalen Neigung nach vorn. Entfernen Sie dann die vier 6-mm-

Sicherungsschrauben (

D

) und drücken Sie das Fernsehgerät wieder flach an die Wand. Danach können Sie das Gerät anheben und von der Wand

abnehmen.

Wand

A

b

st

ände

A

B

A

Wand

D

Sicherungsschraube

D

Sicherungsschraube

Vorsicht

Bringen Sie unbedingt die vier Sicherungsschrauben (

D

) an, um zu verhindern, dass das Fernsehgerät herunterfällt.

D

M5-

Spannschraube

D

A

9

DE

Belüftung

KZ-32TS1E

KZ-42TS1E

VORSICHT

Achten Sie bei der Installation des Fernsehgeräts auf genügend große Freiräume, um eine ausreichende Belüftung des Fernsehgeräts zu gewährleisten.

70 mm

100 mm

100 mm

100

mm

100

mm

80 mm

100 mm

100 mm

100

mm

100

mm
