Sony SU-WTS1: Precauciones de seguridad
Precauciones de seguridad: Sony SU-WTS1
2
Para los usuarios
Este manual de instalación está dirigido a los proveedores
o al personal de servicio técnico autorizado. No instale
nunca la unidad por su cuenta. De lo contrario, podrían
producirse graves daños personales.
Consulte al proveedor o al personal de servicio técnico
autorizado para la instalación de esta unidad. Declinamos
cualquier responsabilidad por los daños o heridas
producidos por una manipulación incorrecta o una
instalación inadecuada. Sus derechos legales (en caso de
haberlos) no se ven afectados.
Para los proveedores o el personal de
servicio técnico autorizado
Para garantizar la seguridad de la instalación de la unidad,
lea atentamente este manual.
Declinamos cualquier responsabilidad por los daños o
heridas producidos por una manipulación incorrecta o una
instalación inadecuada. Sus derechos legales (en caso de
haberlos) no se ven afectados.
Precauciones de seguridad
Soporte mural de montaje para los
modelos KZ-32TS1E/KZ-42TS1E
Lea la siguiente información de seguridad antes de la
instalación.
Peligro
El incumplimiento de las instrucciones
puede provocar daños personales o en
la unidad.
Instalación
• Antes de instalar la unidad, lea atentamente este manual
y las instrucciones de funcionamiento del TV y realice la
instalación correctamente.
• Debe seguir las instrucciones rigurosamente para
realizar una instalación segura y estable.
• Instale los soportes murales de montaje mediante el
procedimiento de instalación adecuado en función del
material y la estructura de la pared. Si la instalación es
incorrecta, el televisor puede caerse al suelo,
produciendo daños personales o en el televisor.
• La pared debe soportar un peso de al menos cuatro (4)
veces el peso del TV (KZ-32TS1E 25,5 kg
×
4 = 102 kg,
KZ-42TS1E 37 kg
×
4 = 148 kg).
• La instalación de los soportes murales de montaje deben
realizarla al menos dos personas. Si lo intenta una
persona sola, el TV puede caer al suelo y producir daños
personales o en el TV.
• No modifique los componentes de los soportes murales
de montaje. No haga un uso inadecuado de dichos
soportes.
• Antes de instalar el TV, extraiga el enchufe de
alimentación del equipo de la toma de corriente. Si instala
el TV con el cable de alimentación enchufado en una
toma de corriente, pueden producirse descargas
eléctricas o un incendio.
• No utilice tornillos ni componentes diferentes a los
incluidos.
• Los tornillos que fijan los soportes murales de montaje no
están incluidos. Utilice los adecuados según el material y
la estructura de la pared.
• Realice el montaje correcto en el orden indicado.
• Apriete correctamente los tornillos en la posición
indicada.
• No golpee el TV durante la instalación.
• Cumpla los siguientes pasos para garantizar un correcto
rendimiento del TV y evitar cualquier problema.
– No instale el TV en una pared que no sea vertical.
– Para evitar descargas eléctricas e incendios, no
exponga el TV a la lluvia ni la humedad.
– No cubra los orificios de ventilación del TV. Para la
ventilación, mantenga un espacio de al menos 10 cm
(100 mm) alrededor del equipo.
– No coloque nunca el TV en lugares calurosos,
húmedos o excesivamente polvorientos. No instale el
TV en lugares expuestos a vibraciones mecánicas.
– Para evitar incendios, mantenga alejados del TV
cualquier objeto inflamable o llamas sin protección
(p. ej. velas).
– No cubra los orificios de ventilación del TV con
elementos como cortinas, periódicos, etc.
– No instale el TV sobre o bajo un aparato de aire
acondicionado.
– No derrame ningún líquido sobre el TV.
Después de la instalación
• No retire los refuerzos ni los tornillos después de montar
el TV.
• Consulte al proveedor o al personal de servicio técnico
autorizado para mover o cambiar la unidad, o ajustar el
ángulo de ésta después de la instalación.
• No se suba en la unidad una vez montada e instalada.
• Después de una correcta instalación, sujete los cables
para que nada ni nadie quede enredado.
• Si retira los soportes murales de montaje después de
instalarlos en la pared, los orificios de los tornillos
quedarán visibles.
• Si utiliza el televisor durante un período de tiempo
prolongado, es posible que el color de la pared se vea
afectado debido al calor que genera dicho televisor.
• Después de la instalación, proporcione este manual de
instalación al usuario para que pueda leerlo atentamente
y guardarlo para poder consultarlo en un futuro (para
mover o reparar el TV).
3
ES
Le recomendamos que lea atentamente este manual para
familiarizarse con el uso de la unidad, así como con su correcta
instalación y las precauciones de seguridad. Conserve este
manual en un lugar fácilmente accesible para poder consultarlo en
un futuro.
PUNTOS DE MONTAJE PARA LOS MODELOS DE
PLASMA KZ-32TS1E / KZ-42TS1E
Paso 1: Comprobación de los componentes
Compruebe que no falta ningún componente después de abrir el
embalaje.
Sólo KZ-32TS1E
Sólo KZ-42TS1E
NOTA
Durante la instalación, necesitará la plantilla de cartón
(Elemento
C
) de la lista de componentes para obtener una
separación adecuada de los soportes murales.
No deseche la plantilla de cartón antes de utilizarla.
KZ-32TS1E
KZ-42TS1E
indicación de derecha
(R) e izquierda (L)
A
Brazos de montaje
izquierdo y derecho para
el TV (KZ-32TS1E)
(KZ-42TS1E)
...............
1 pieza (izquierda),
1 pieza (derecha)
Nota:
Los puntos de montaje
dependen del modelo de
TV. Consulte el esquema
para conocer las
especificaciones de los
puntos de montaje.
B
Soportes murales de
montaje ............. 2 piezas
C
Plantilla de cartón para
obtener una separación
exacta de 230 mm en los
soportes murales
............
1 pieza
D
Tornillos de seguridad de
6 mm
×
12 mm
.............
4 piezas
E
Separadores de nylon de
15 mm ............. 4 piezas
F
Placa de cobertura
.........
1 pieza
G
Tornillos Phillips de
5 mm
×
40 mm
.............
4 piezas
H
Cubiertas .......... 2 piezas
I
Tornillos Phillips de
4 mm
×
35 mm
.............
4 piezas
(R)
4-091-921-01
(L)
4-091-922-01
4-091-923-01
4-091-924-01
4-091-925-01
4-091-926-01
4-091-927-01
4-957-517-01
4-089-347-01
7-682-969-09
4 Paso 2: Desmontaje de los soportes del TV
1
Coloque el modelo de 32” (KZ-32TS1E) o de 42” (KZ-42TS1E) sobre 4 soportes acolchados (no incluidos).
La pantalla del TV debe situarse hacia abajo, paralela con el suelo. La base/soporte no debe tocar el suelo.
2
Extraiga la base/soporte del TV.
En el modelo KZ-32TS1E
En la parte inferior del panel posterior del TV, recorte las 4 tapas del panel posterior (si las hay) mediante unas tijeras adecuadas y raspe
las rebabas de plástico con un escariador, para que el orificio sea lo suficientemente redondo y liso como para poder retirar un tornillo.
En el modelo KZ-42TS1E
En la parte inferior del soporte del TV, se encuentran los tornillos que lo sujetan. Mediante un destornillador magnético (Phillips), retire
los tornillos que sujetan el soporte al TV.
3
Sólo KZ-32TS1E
Instale las cubiertas (
F
,
H
) en la parte inferior del televisor.
KZ-32TS1E
Desmontaje del soporte y montaje de las
cubiertas
KZ-42TS1E
Desmontaje del soporte
1
Parte posterior del TV
Retire las
cuatro (4) tapas
del chasis
(si las hubiera).
Soporte
Soporte
acolchado
Retire los cuatro
(4) tornillos.
Retire el
soporte y
guárdelo.
2
Fije las dos cubiertas (
H
) mediante
M6, retirado anteriormente del soporte
del TV.
Cierre el orificio
rectangular mediante la
placa de cobertura (
F
).
3
Parte posterior del TV
Retire los ocho
(8) tornillos.
Retire el soporte y
guárdelo.
2
1
Soporte
acolchado
5
ES

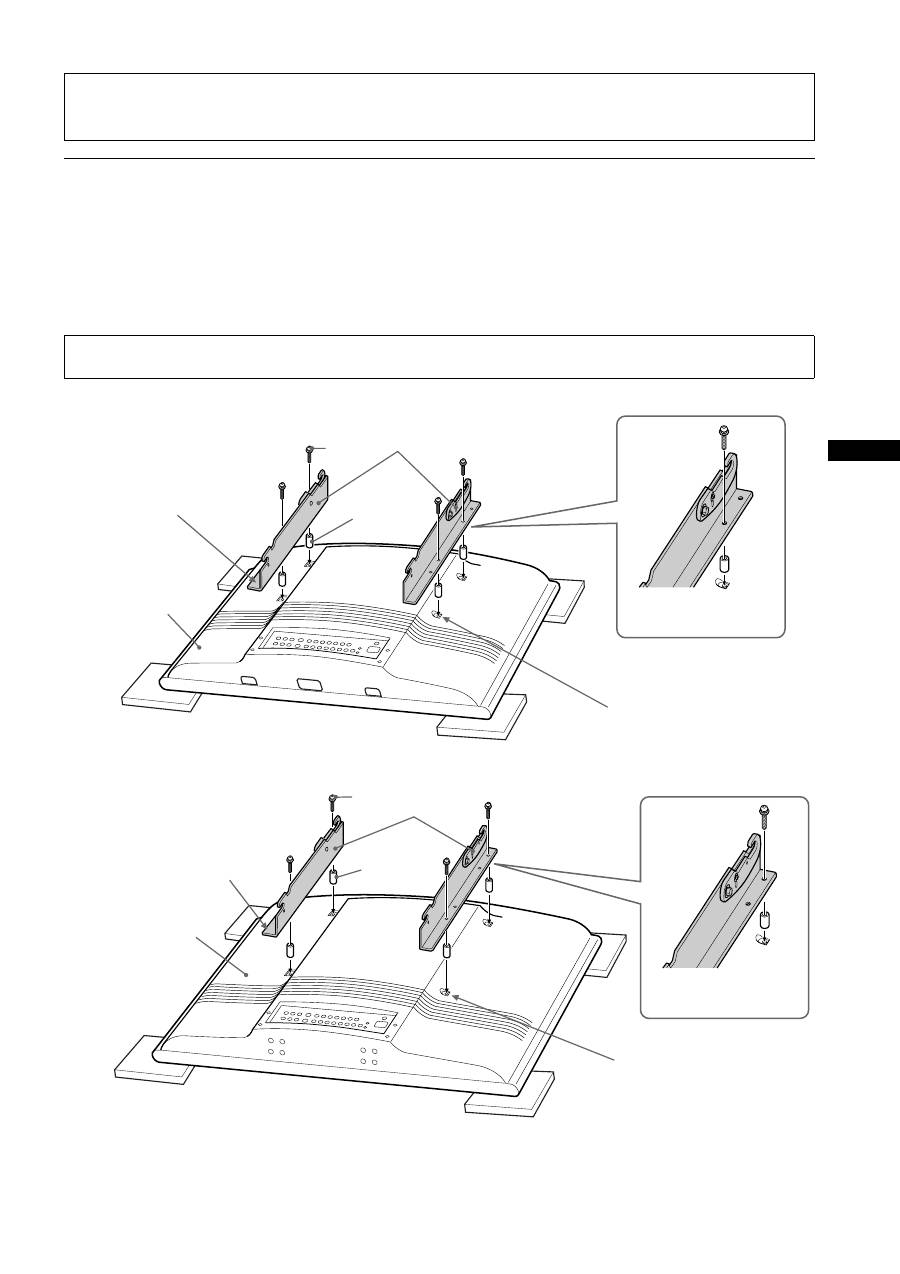

Paso 3: Colocación de los brazos de montaje en el TV
Utilice la tabla de componentes del “Paso 1: Comprobación de los componentes” de la página 3 de este manual para identificar los
componentes adecuados. Los puntos de montaje de los brazos de montaje (
A
) son diferentes dependiendo del tamaño del TV. Consulte
“PUNTOS DE MONTAJE PARA LOS MODELOS DE PLASMA KZ-32TS1E / KZ-42TS1E” en la página 3 de este manual.
Coloque el TV invertido sobre una superficie blanda y lisa. Localice los puntos de montaje situados en la parte
posterior del TV. Fije los brazos de montaje izquierdo y derecho (
A
) en el televisor con los tornillos (
G
,
I
),
asegurándose de que el tornillo de anclaje superior, la tuerca y la flecha de referencia estén situados hacia los bordes
exteriores del televisor.
KZ-32TS1E
KZ-42TS1E
Precaución
La instalación de las unidades sólo debe realizarla el proveedor o el personal de servicio técnico autorizado. Realice la instalación en un
lugar adecuado comprobando la estructura y durabilidad de la pared para garantizar la seguridad y evitar accidentes.
Nota
No apriete excesivamente los tornillos de montaje de los soportes, ya que podría dañar la rosca de montaje interior del TV.
La flecha debe estar situada hacia
afuera antes de la instalación
Fijación de los brazos de
montaje.
A
G
E
Retire los tornillos introducidos en
los cuatro orificios y, a continuación,
coloque los brazos de montaje del
televisor. Guarde los tornillos
suministrados con el televisor
cuando no utilice el soporte mural
de montaje.
Parte posterior del TV
La flecha debe estar
situada hacia afuera
antes de la instalación
Fijación de los brazos de
montaje.
Parte posterior del TV
A
I
E
Retire los tornillos introducidos en
los cuatro orificios y, a
continuación, coloque los brazos
de montaje del televisor. Guarde
los tornillos suministrados con el
televisor cuando no utilice el
soporte mural de montaje.
6 Paso 4: Fijación de los soportes murales de montaje inferiores (Ejemplo de fijación de un televisor a una pared de madera)
Los soportes murales de montaje (
B
) deben colocarse en una pared que pueda soportar al menos cuatro (4) veces el peso de la unidad
(modelo KZ-32TS1E 25,5 kg
×
4 = 102 kg, modelo KZ-42TS1E 37 kg
×
4 = 148 kg). Para determinar la altura de visualización central del
TV:
1
Coloque de forma provisional la varilla del soporte mural de montaje inferior (
B
) en el anclaje inferior de los
brazos de montaje instalados (
A
) y, a continuación, determine y anote la distancia que separa la parte inferior del
TV de la parte inferior del soporte mural de montaje (
A
).
2
Mida la distancia desde el suelo hasta la posición deseada de la parte inferior del TV (en el ejemplo, 1.500 mm).
Sume la distancia anotada y la marca de 1.500 mm. Ya puede marcar los primeros puntos de fijación (en el ejemplo,
1.500 mm + 70 mm = 1.570 mm). Nivele y fije el soporte mural de montaje inferior (
B
) mediante cuatro (4) tirafondos
y arandelas planas (no incluidos).
Precaución
Instale la unidad de acuerdo con el procedimiento de instalación adecuado según el material y estructura de la pared.
B
A
A
B
Mida y
anote
B
Borde del TV
Estructura de la pared
Borde del suelo
1.500 mm
Tirafondos y arandelas planas (no
incluidos)
Precaución
• Utilice los tornillos adecuados
según el material y la estructura de
la pared.
• Deben fijarse en la pared.
Dimensiones de referencia
Unidad: mm
A
B
C
D
KZ-32TS1E
70
310
568
856
KZ-42TS1E
120
380
707 1056
Centro del monitor
406 mm
610 mm
D
C
B
A
7
ES
Paso 5: Fijación de los soportes murales de montaje superiores
1
Una vez fijado el soporte mural de montaje inferior en la pared, sitúe la plantilla de cartón incluida (
C
) sobre el
borde superior del soporte mural de montaje inferior. Sitúe el borde inferior y los exteriores del soporte mural de
montaje superior (
B
) sobre la parte superior de la plantilla de cartón (
C
) y marque la segunda serie de puntos de
fijación para el soporte mural de montaje superior (
B
).
2
Fije el soporte mural de montaje superior (
B
) mediante cuatro (4) tirafondos y arandelas planas (no incluidos). El
soporte mural de montaje debe colocarse en una pared que pueda soportar al menos cuatro (4) veces el peso de
la unidad. La distancia entre los dos soportes murales de montaje debe ser de 230 mm.
B
C
Colóquelo sobre la parte superior de
la plantilla de cartón (
C
) y fíjelo.
Colóquela sobre la parte superior del soporte
mural de montaje inferior instalado.
Tirafondos y arandelas
planas (no incluidos)
406 mm
610 mm
230 mm
Borde del TV
Las dimensiones se encuentran en el
paso 1 del “Paso 4: Fijación de los
soportes murales de montaje inferiores”
de la página 6.
B
Tirafondos y arandelas
planas (no incluidos)
230 mm
406 mm
610 mm
8 Paso 6: Colocación del TV en los soportes murales de montaje
1
Con los anclajes basculantes superiores situados sobre los brazos de montaje (
A
) en posición vertical, eleve el
TV con los brazos de montaje (
A
) fijados (se recomienda un mínimo de 2 personas) y coloque el TV en vertical
junto a la pared con las ranuras de fijación de los brazos de montaje superiores e inferiores (
A
) situadas
ligeramente por encima de las varillas de acero de los soportes murales de montaje superior e inferior (
B
).
2
Baje el TV suavemente hasta que las ranuras de fijación de los brazos de montaje (
A
) queden instalados
correctamente en las varillas de acero de los soportes murales de montaje superior e inferior (
B
). Tire suavemente
de los bordes superiores izquierdo y derecho del televisor para extender los brazos de montaje hasta una
inclinación máxima de 10° e instale los cuatro tornillos de seguridad de 6 mm (
D
) en cada uno de los brazos de
montaje (
A
).
Paso 7: Ajuste de la tensión
Tensión:
Para ajustar la tensión de inclinación, apriete los tornillos de 5 mm situados a ambos lados de los soportes.
Nota
Para desmontar el TV de la pared, incline el TV hasta el ángulo máximo, retire los cuatro tornillos de seguridad de 6 mm (
D
), coloque de nuevo el TV
en posición vertical y levante la unidad para separarla de la pared.
Estructura de la pared
S
eparación
A
B
A
Estructura de
la pared
D
Tornillo de
seguridad
D
Tornillo de
seguridad
Precaución
No olvide instalar los cuatro tornillos de seguridad (
D
) para evitar que el televisor caiga al suelo.
D
Tornillo
tensor M5
D
A
9
ES

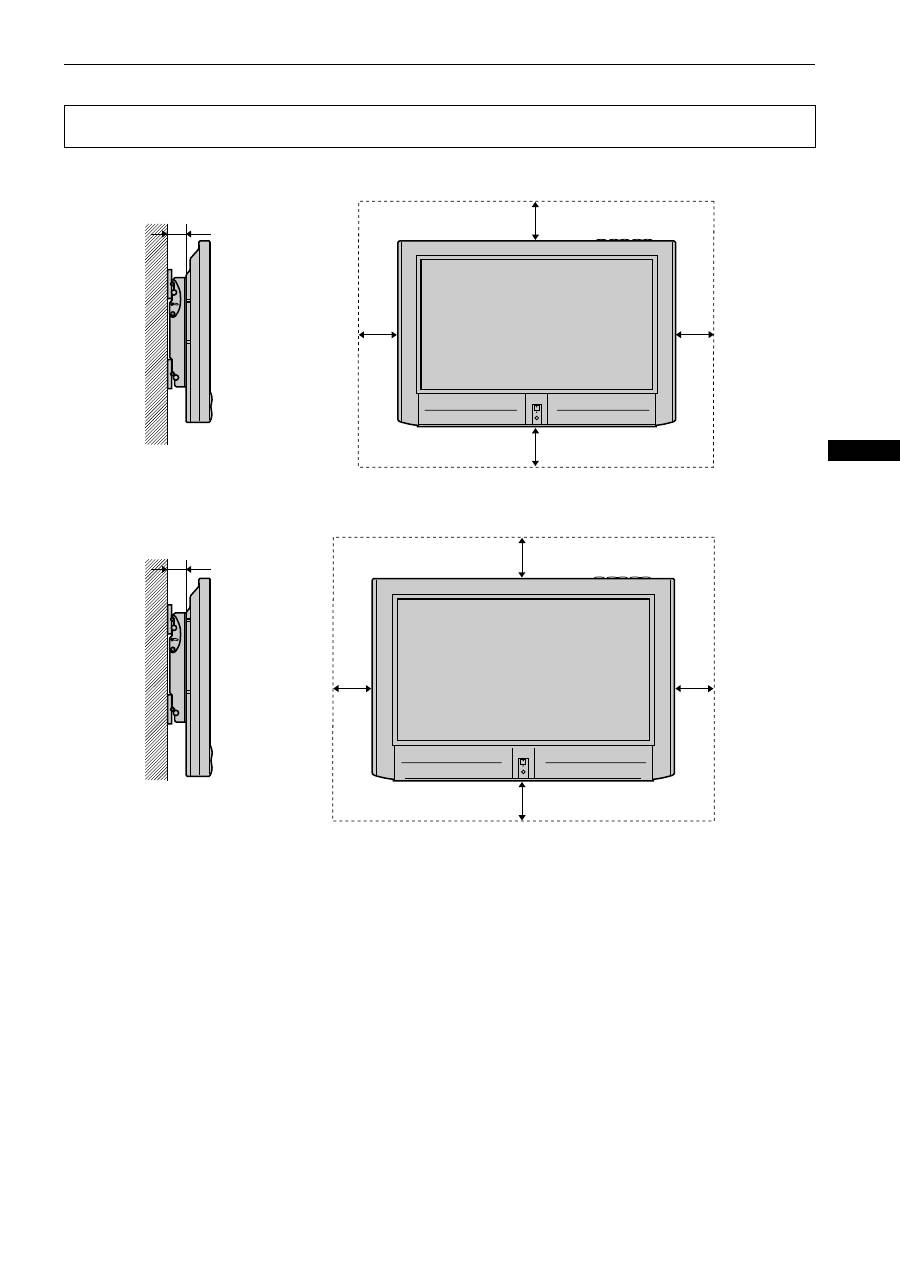

Ventilación adecuada
KZ-32TS1E
KZ-42TS1E
PRECAUCIÓN
Al instalar el TV, debe mantener el espacio suficiente para una ventilación adecuada de la unidad de TV.
70 mm
100 mm
100 mm
100
mm
100
mm
80 mm
100 mm
100 mm
100
mm
100
mm
