TFT LCD Color Computer Display

SDM-HS53

SDM-HS73

SDM-HS93

2

Owner’s Record

The model and serial numbers are located at the rear of the unit.

Record these numbers in the spaces provided below. Refer to them

whenever you call upon your dealer regarding this product.

Model No.                         Serial No.

To prevent fire or shock hazard, do not expose the

unit to rain or moisture.

Dangerously high voltages are present inside the

unit. Do not open the cabinet. Refer servicing to

qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

You are cautioned that any changes or modifications not expressly

approved in this manual could void your authority to operate this

equipment.

WARNING

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por

favor, lea detalladamente este manual de instrucciones antes

de conectar y operar este equipo.

If you have any questions about this product, you may call;

Sony Customer Information Services Center

1-800-222-7669 or http://www.sony.com/

Declaration of Conformity

Trade Name:

SONY

Model:

SDM-HS53/HS73/HS93

Responsible Party:

Sony Electronics Inc.

Address:

16450 W. Bernardo Dr,

San Diego, CA 92127 U.S.A.

Telephone Number: 858-942-2230

This device complies with part 15 of the FCC rules. Operation is

subject to the following two conditions:  (1) This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause

undesired operation.

BZ

03

NOTICE

This notice is applicable for USA/Canada only.

If shipped to USA/Canada, install only a UL LISTED/CSA

LABELLED power supply cord meeting the following

specifications:

SPECIFICATIONS

Plug Type

Nema-Plug 5-15p

Cord

Type SVT or SJT, minimum 3

×

 18 AWG

Length

Maximum 15 feet

Rating

Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada

uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser

le cordon d’alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes:

SPECIFICATIONS

Type de fiche

Fiche Nema 5-15 broches

Cordon

Type SVT ou SJT, minimum 3

×

 18 AWG

Longueur

Maximum 15 pieds

Tension

Minimum 7 A, 125 V

As an

E

NERGY

S

TAR Partner, Sony

Corporation has determined that this

product meets the

E

NERGY

S

TAR

guidelines for energy efficiency.

Table of Contents

• Macintosh is a trademark licensed to

Apple Computer, Inc., registered in the

U.S.A. and other countries.

• Windows



 and MS-DOS are registered

trademarks of Microsoft Corporation in

the United States and other countries.

• IBM PC/AT and VGA are registered

trademarks of IBM Corporation of the

U.S.A.

• VESA and DDC



 are trademarks of the

Video Electronics Standards

Association.

•

E

NERGY

S

TAR is a U.S. registered

mark.

• Adobe and Acrobat are trademarks of

Adobe Systems Incorporated.

• All other product names mentioned

herein may be the trademarks or

registered trademarks of their respective

companies.

• Furthermore, “



” and “



” are not

mentioned in each case in this manual.

3

GB

http://www.sony.net/

Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

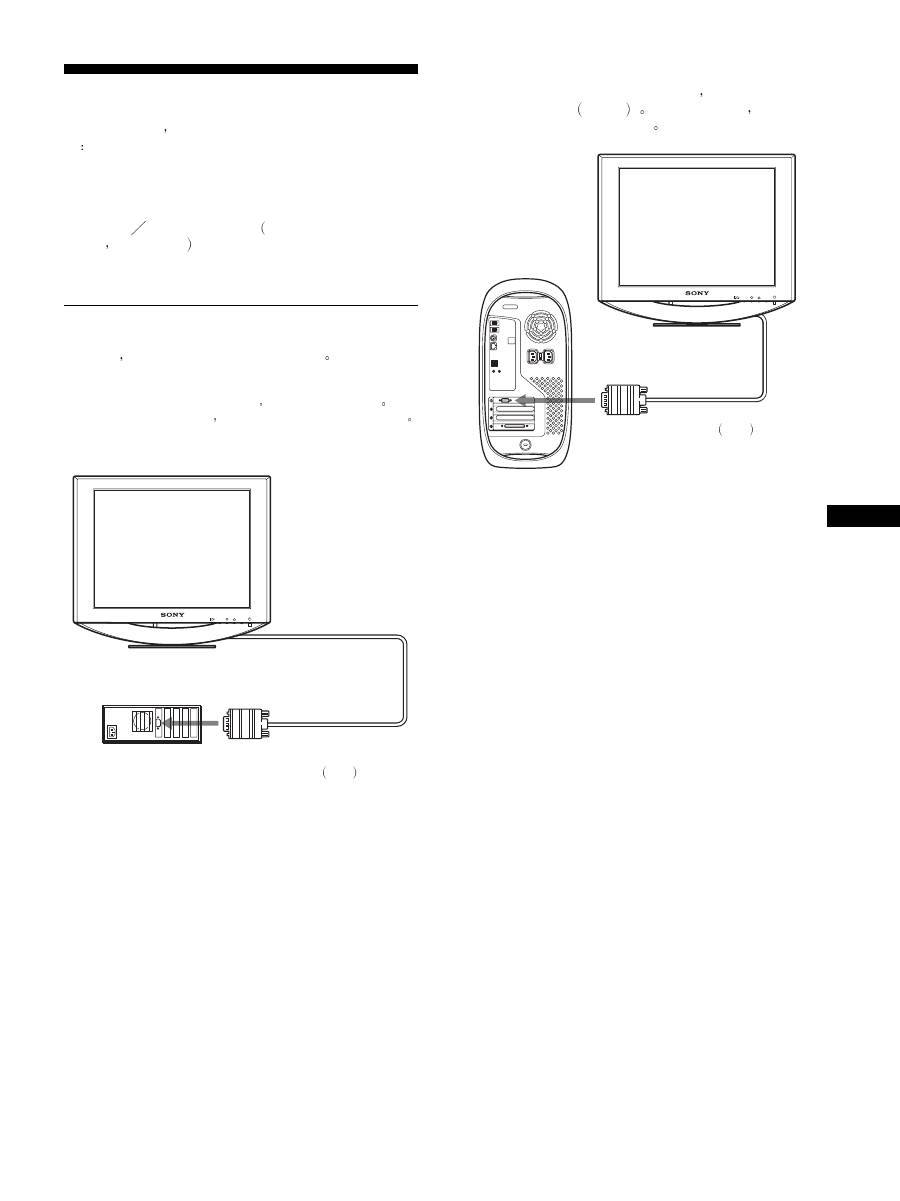

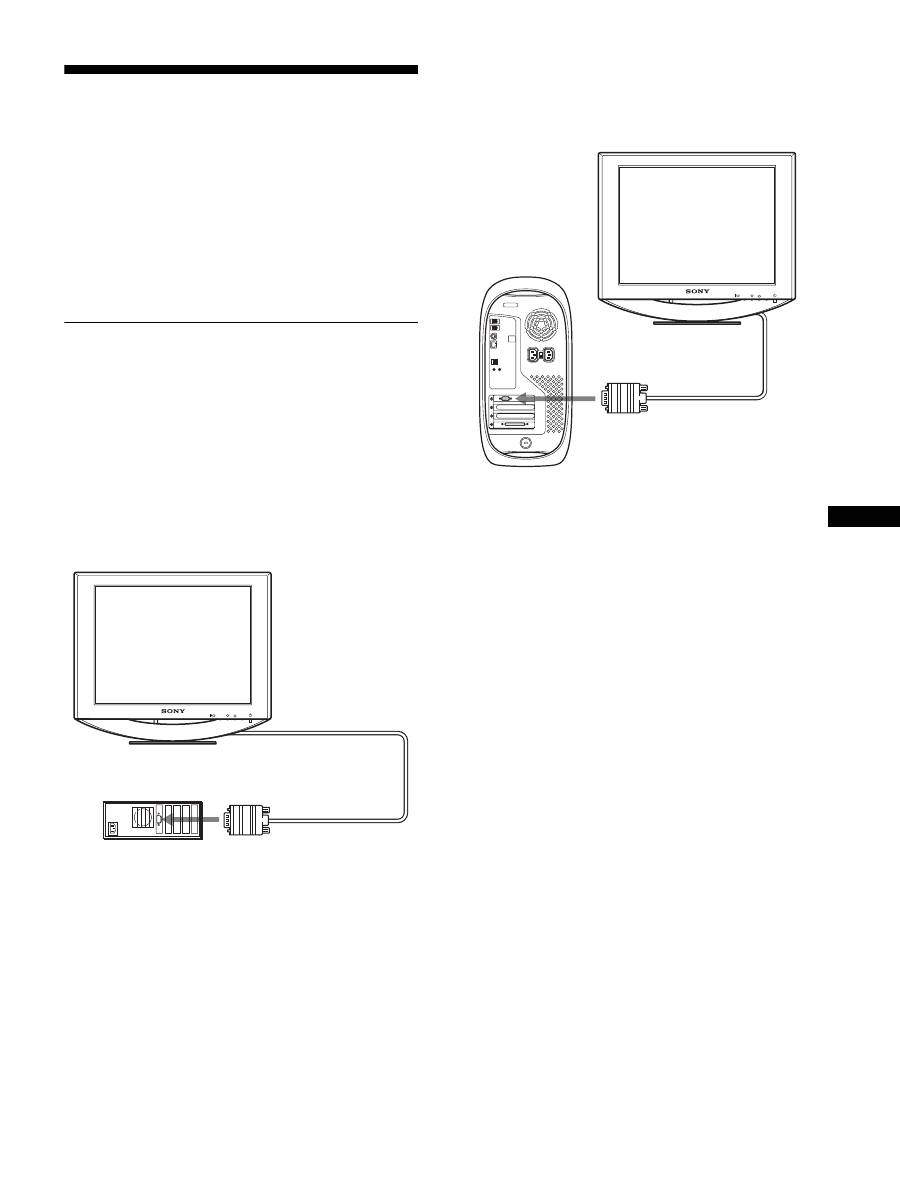

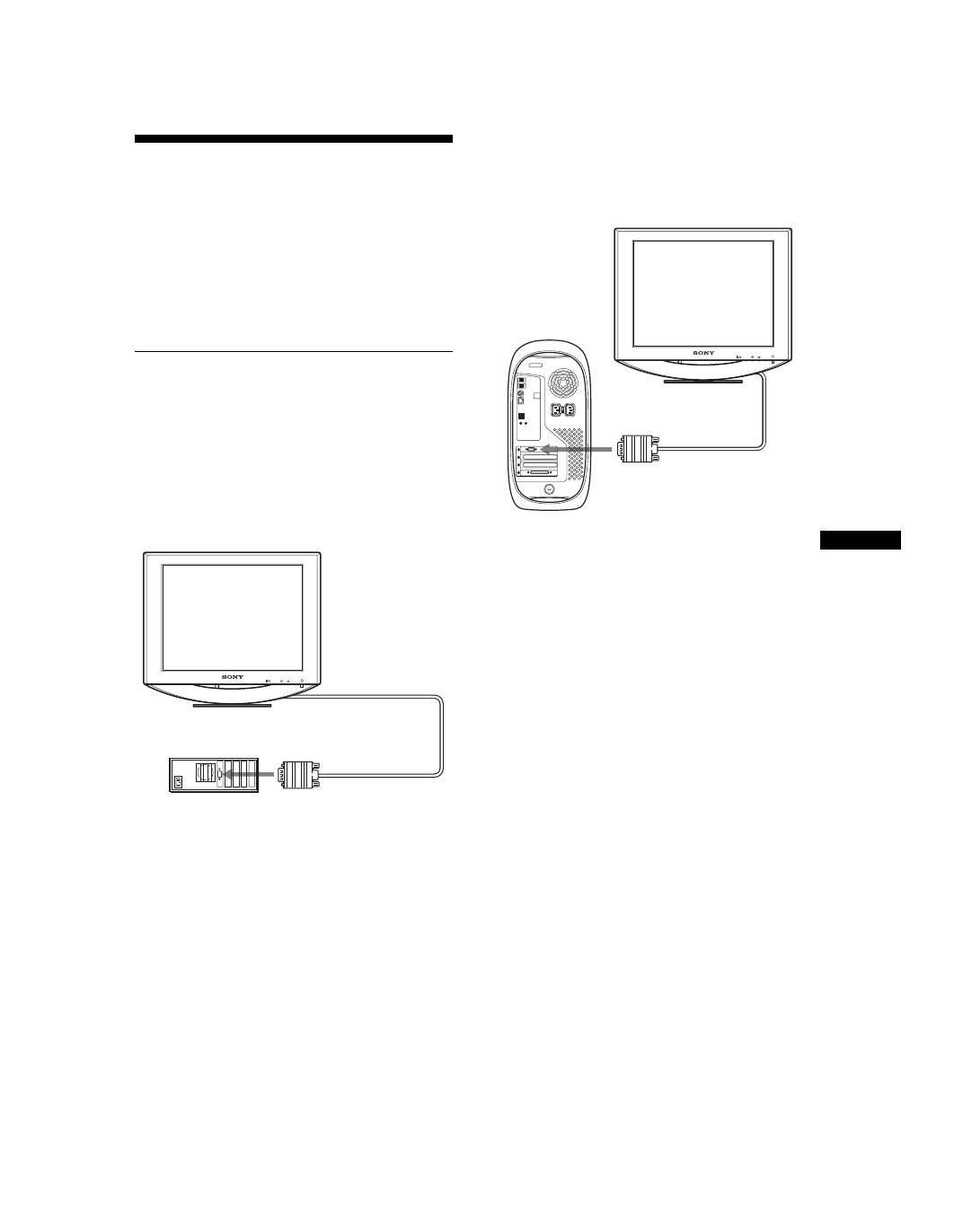

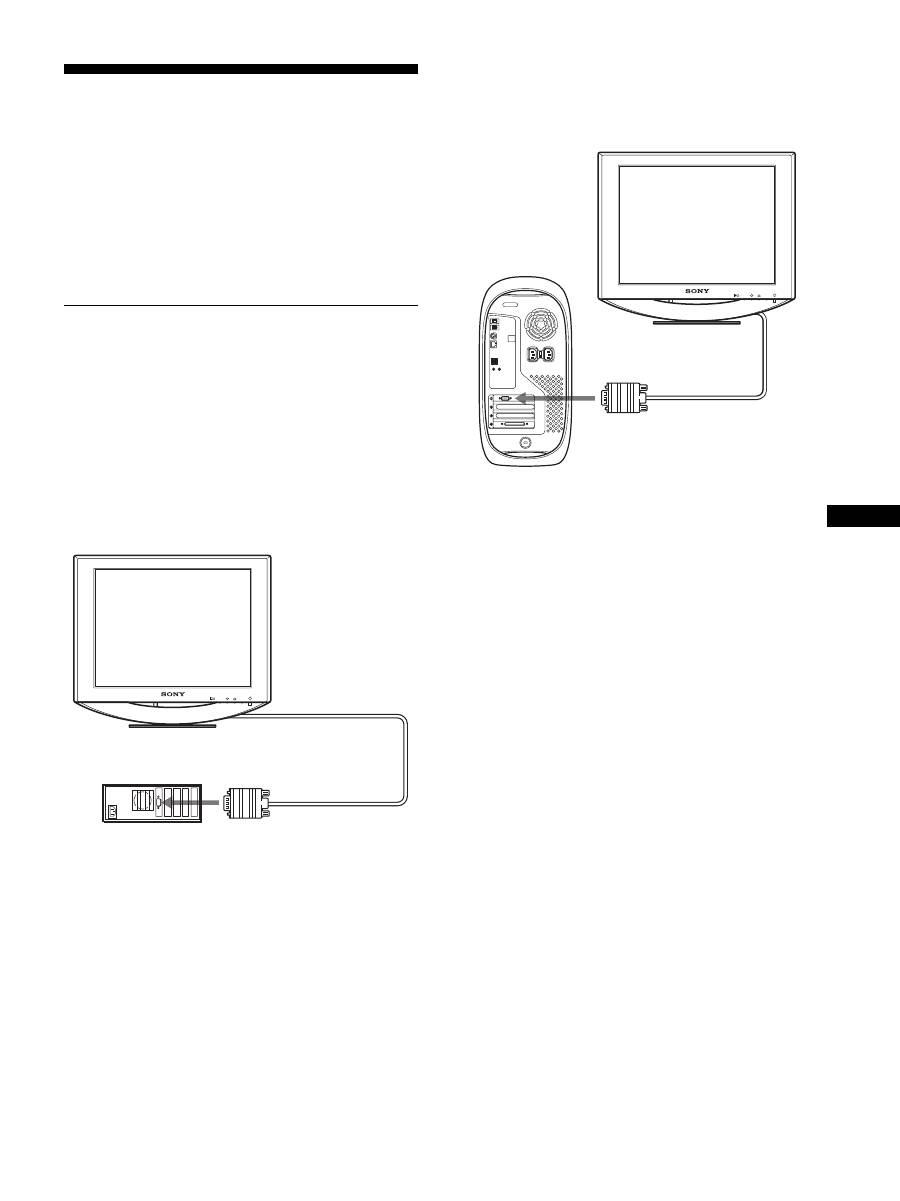

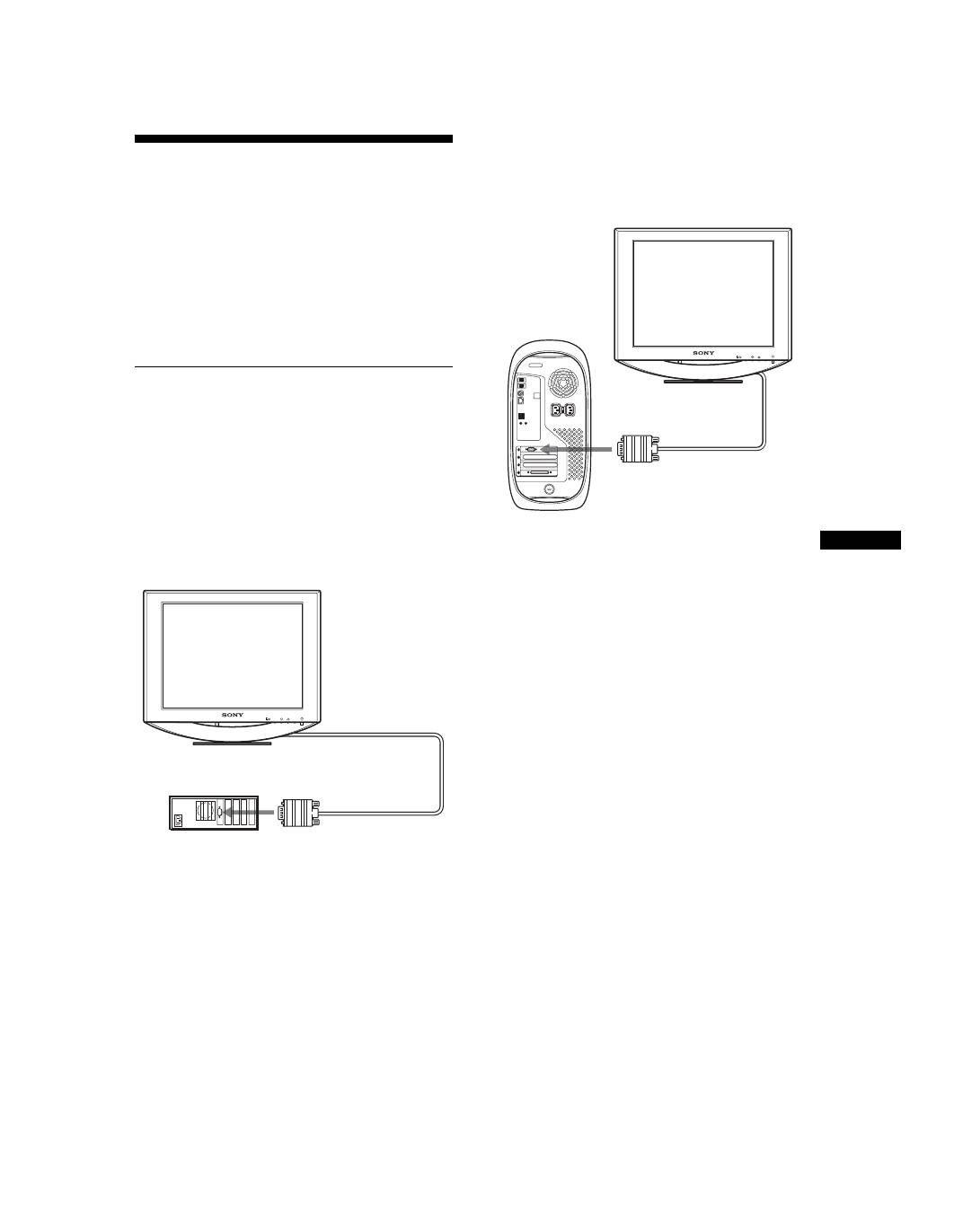

Step 1: Connect the display to your computer . . . . . . . . . . . . . . . . . 7

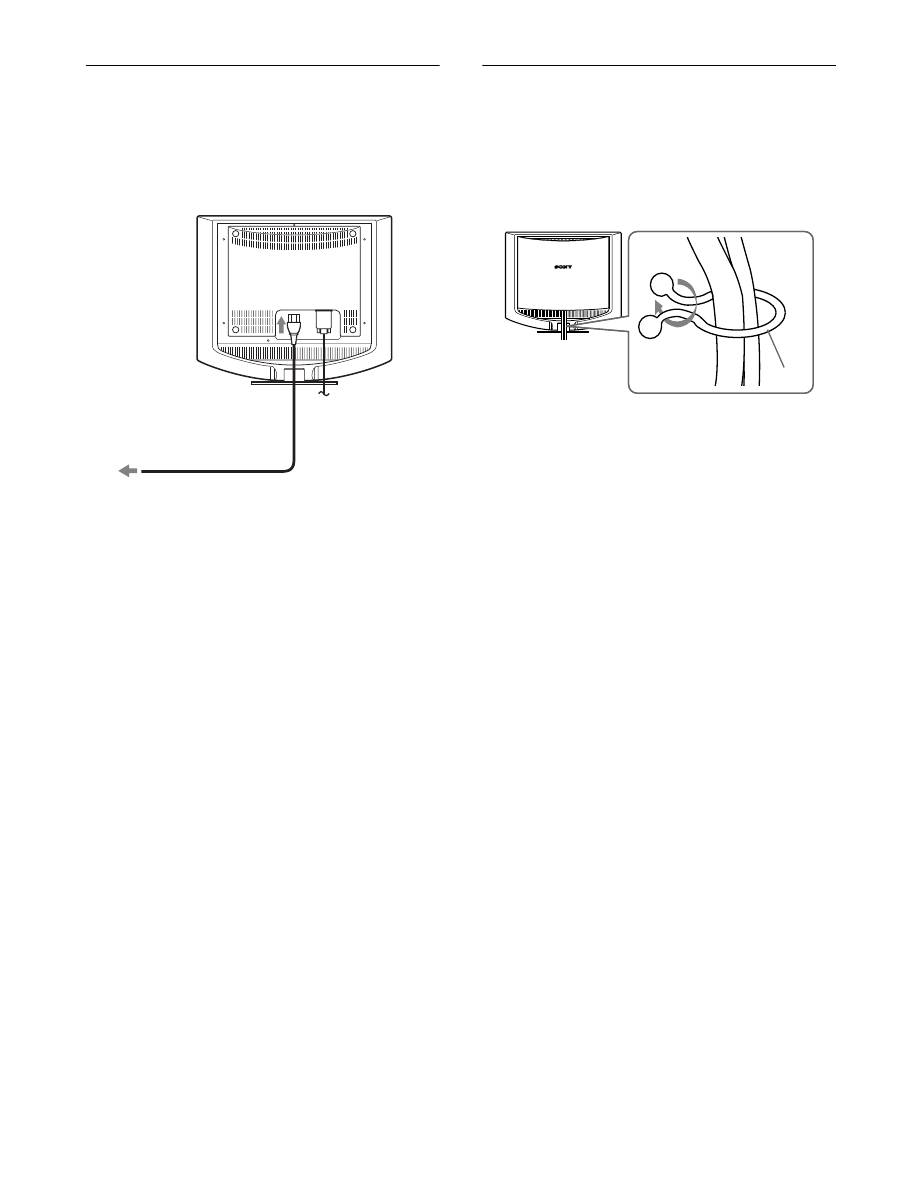

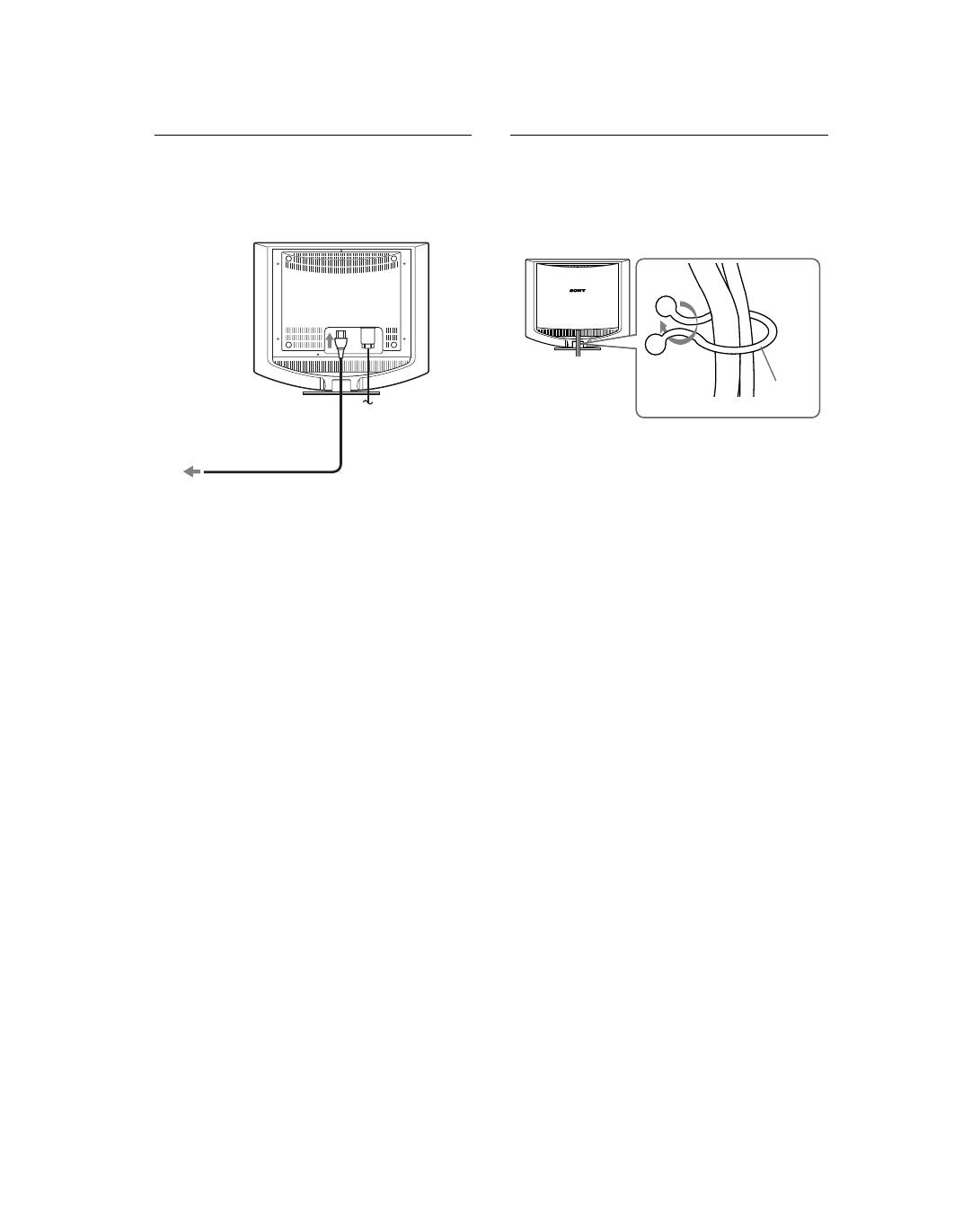

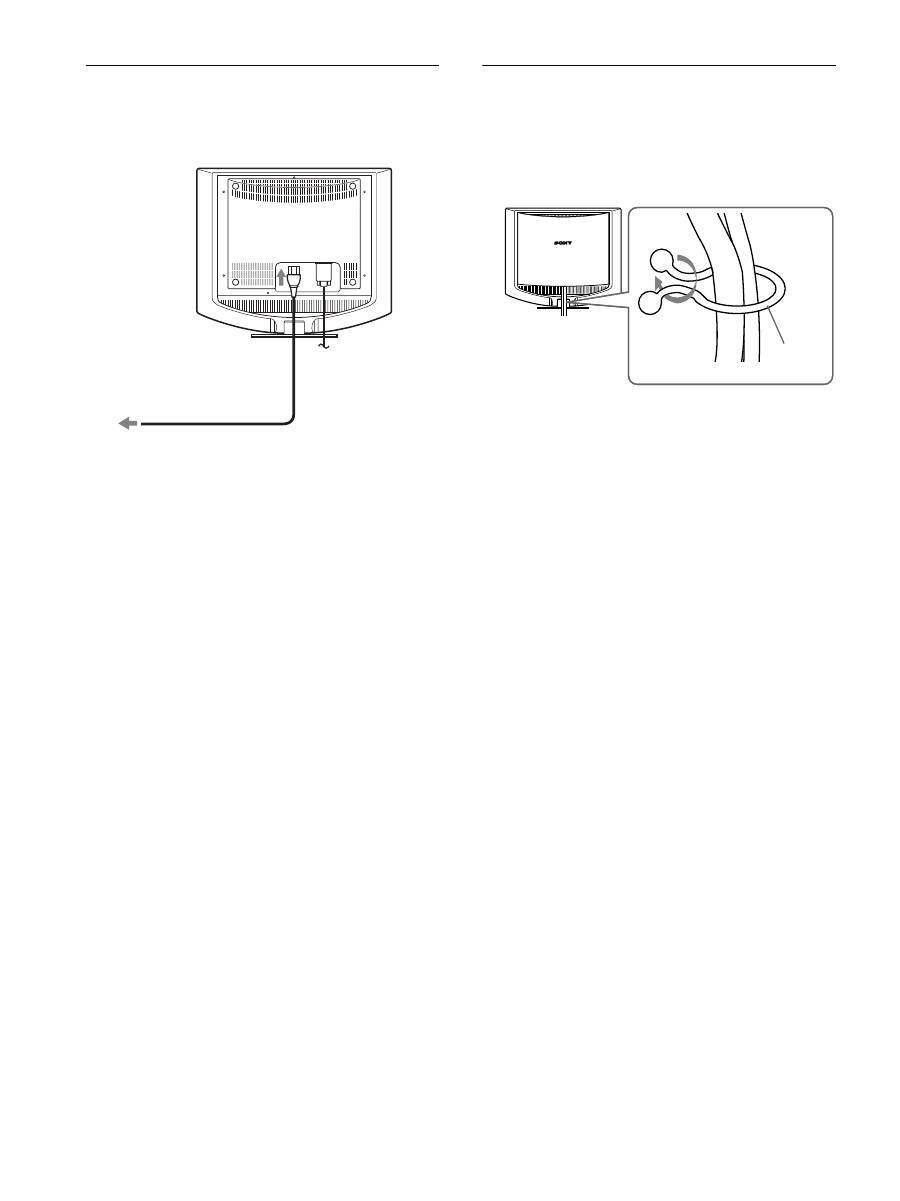

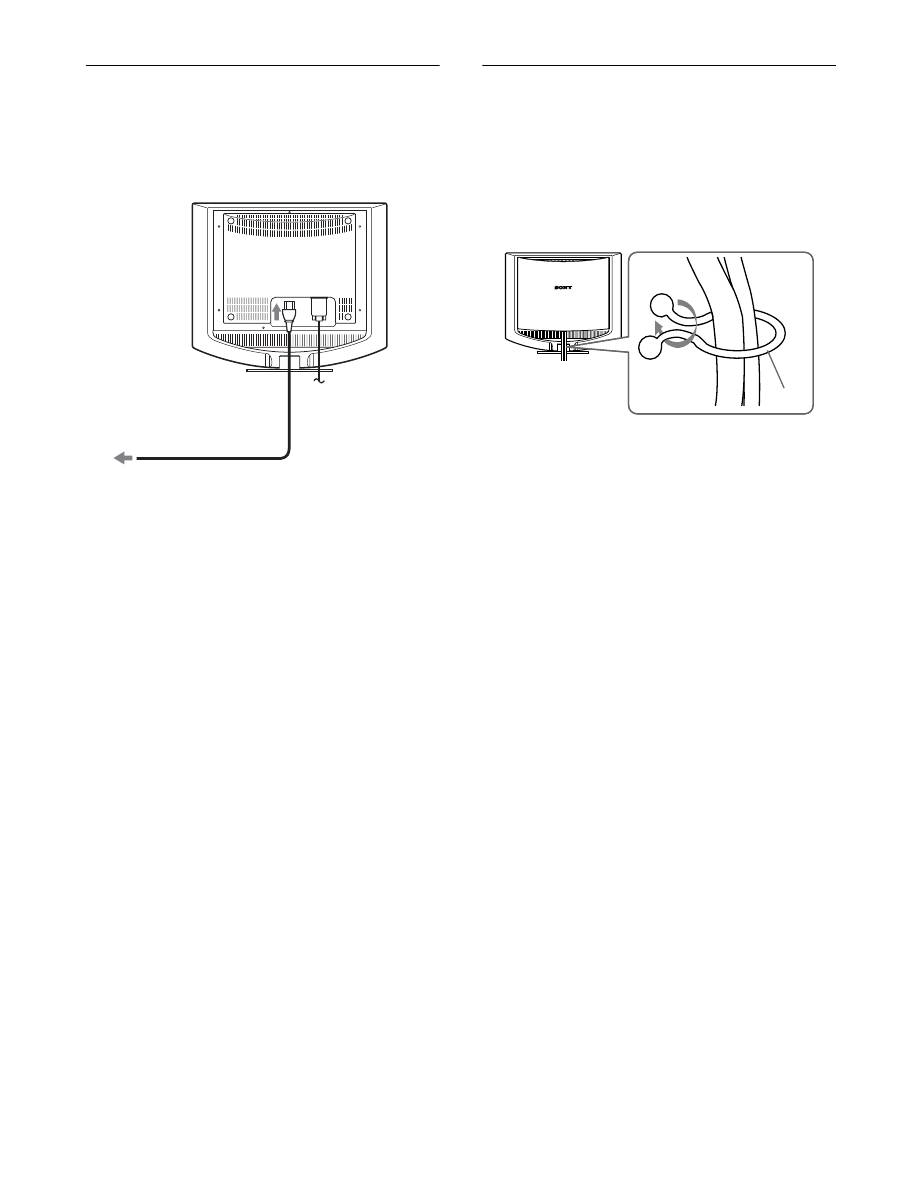

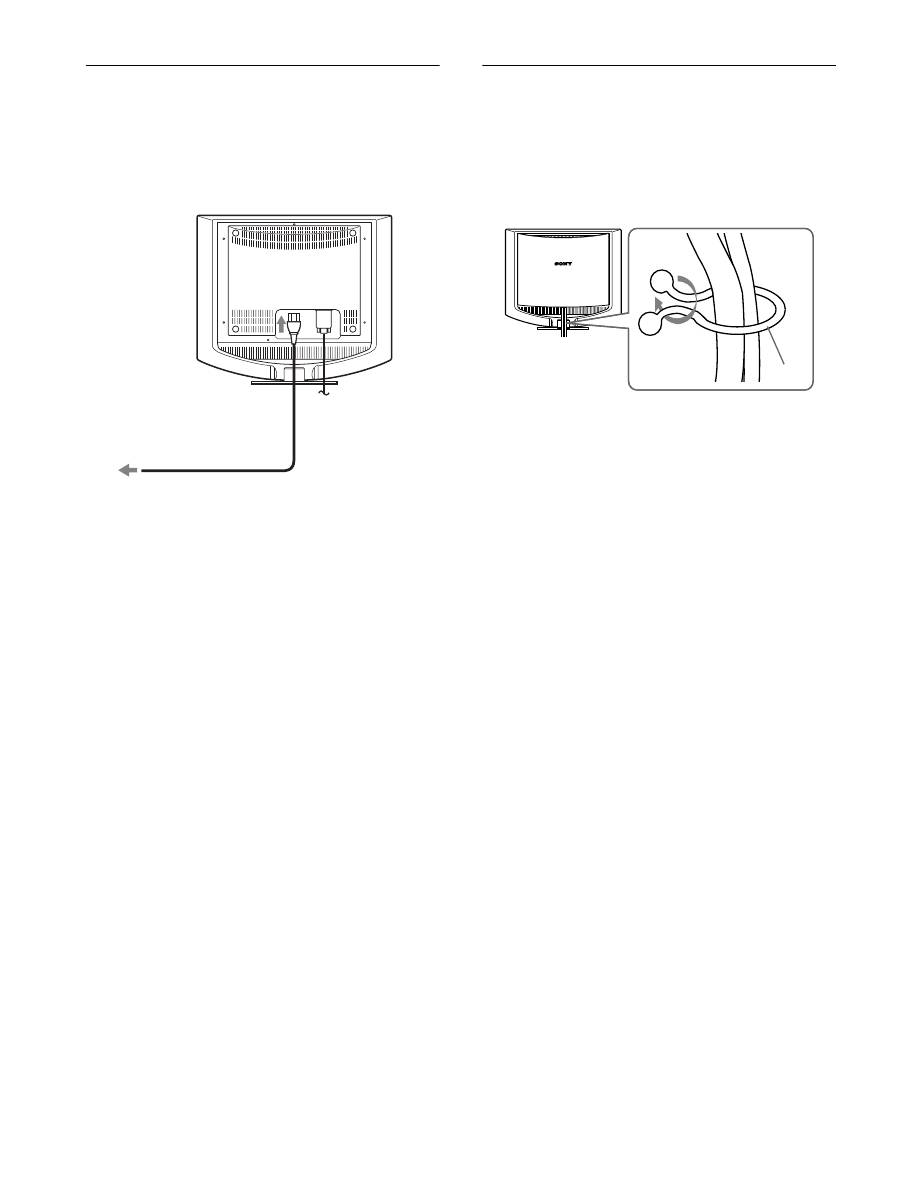

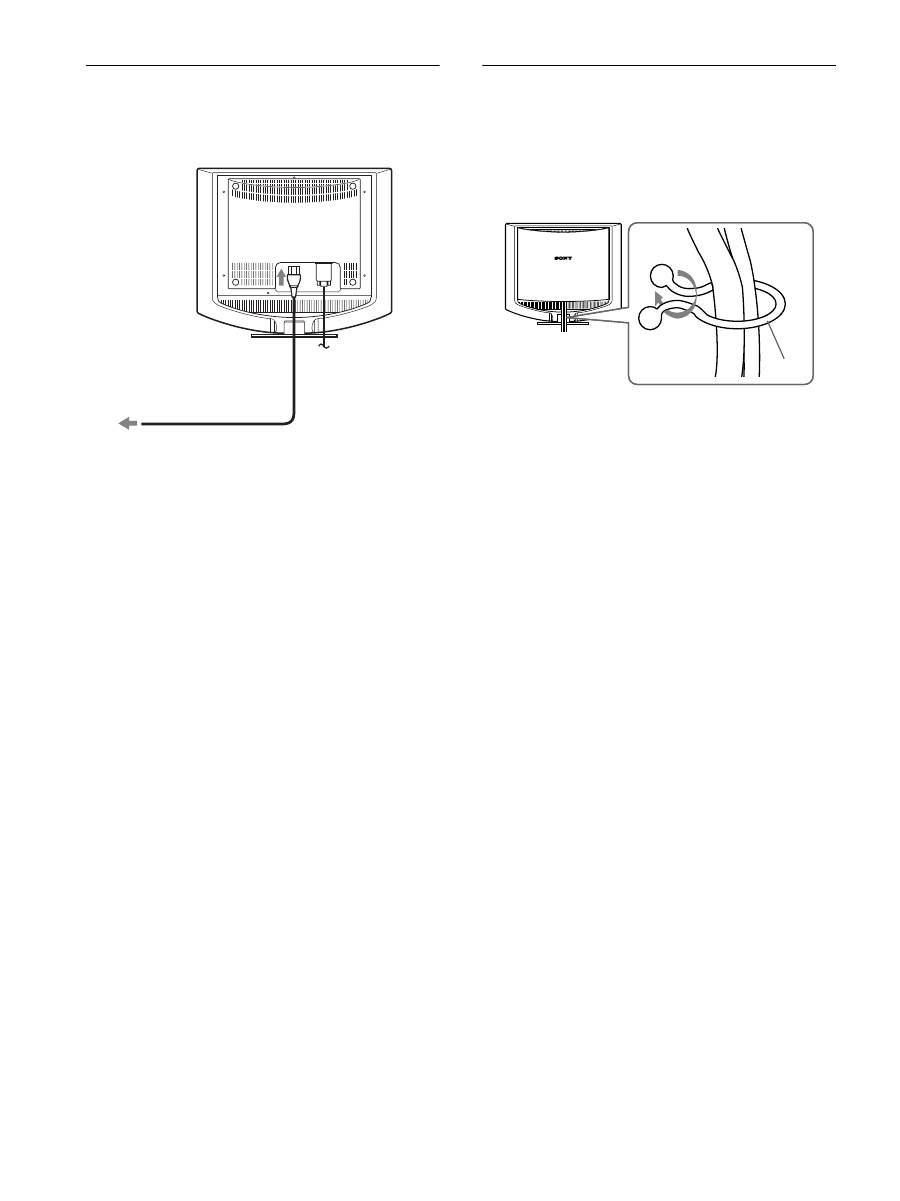

Step 2: Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Step 3: Secure the cords and close the back cover. . . . . . . . . . . . . 8

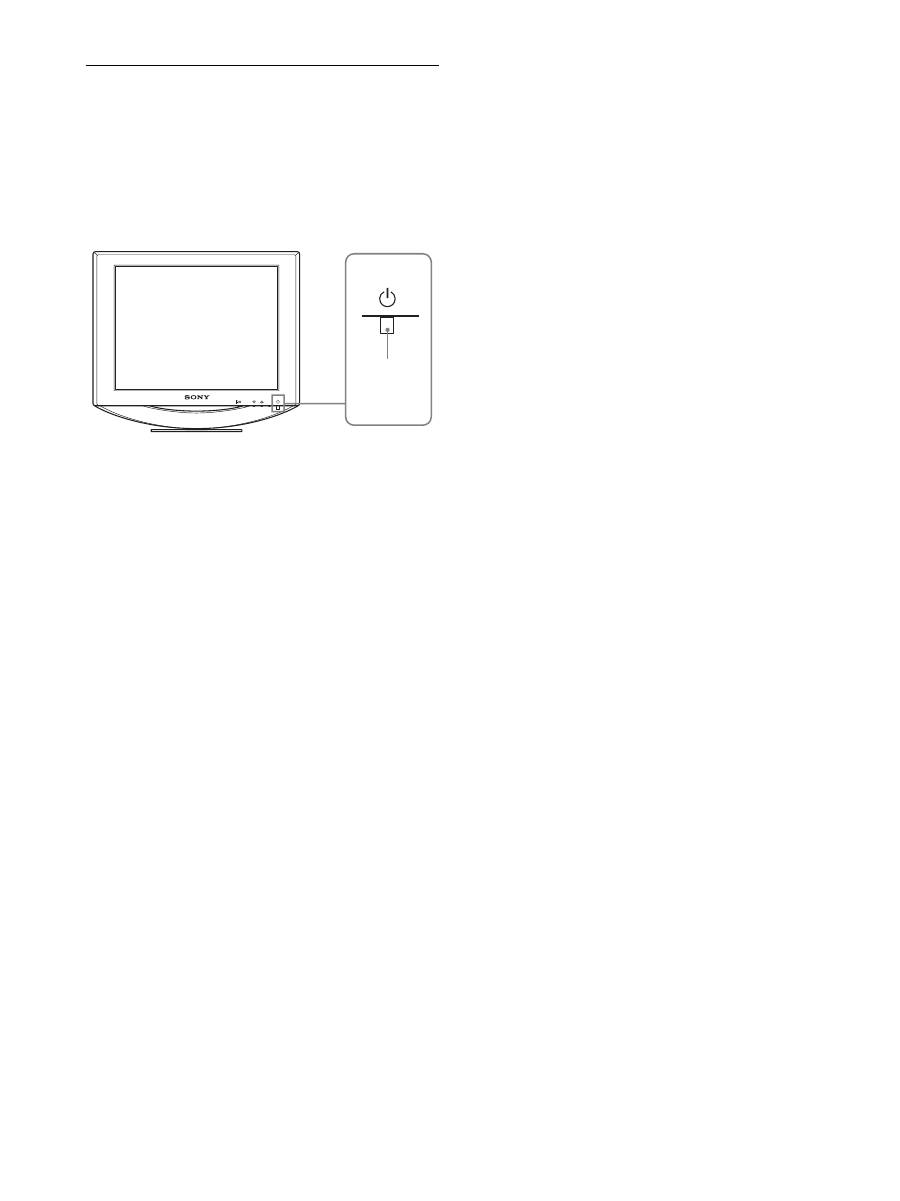

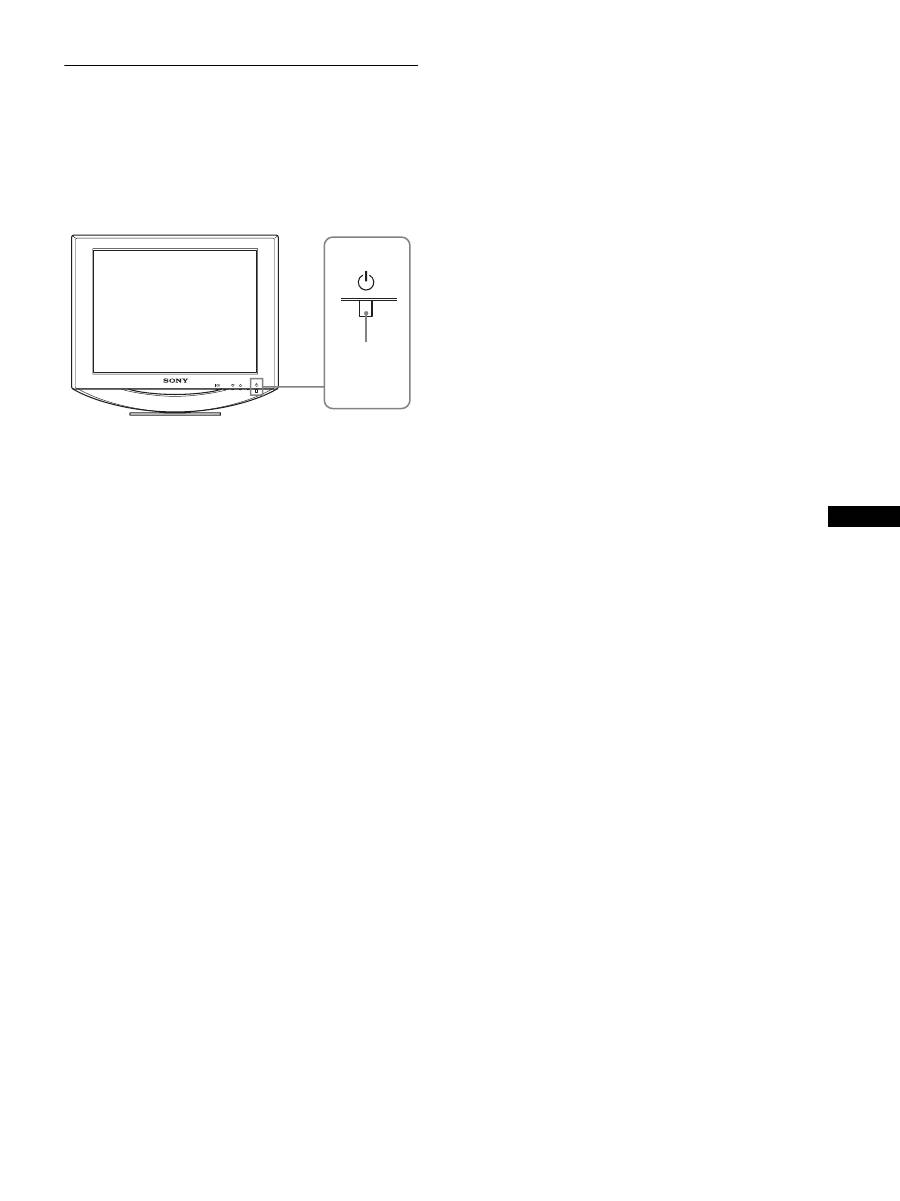

Step 4: Turn on the monitor and computer  . . . . . . . . . . . . . . . . . . . 9

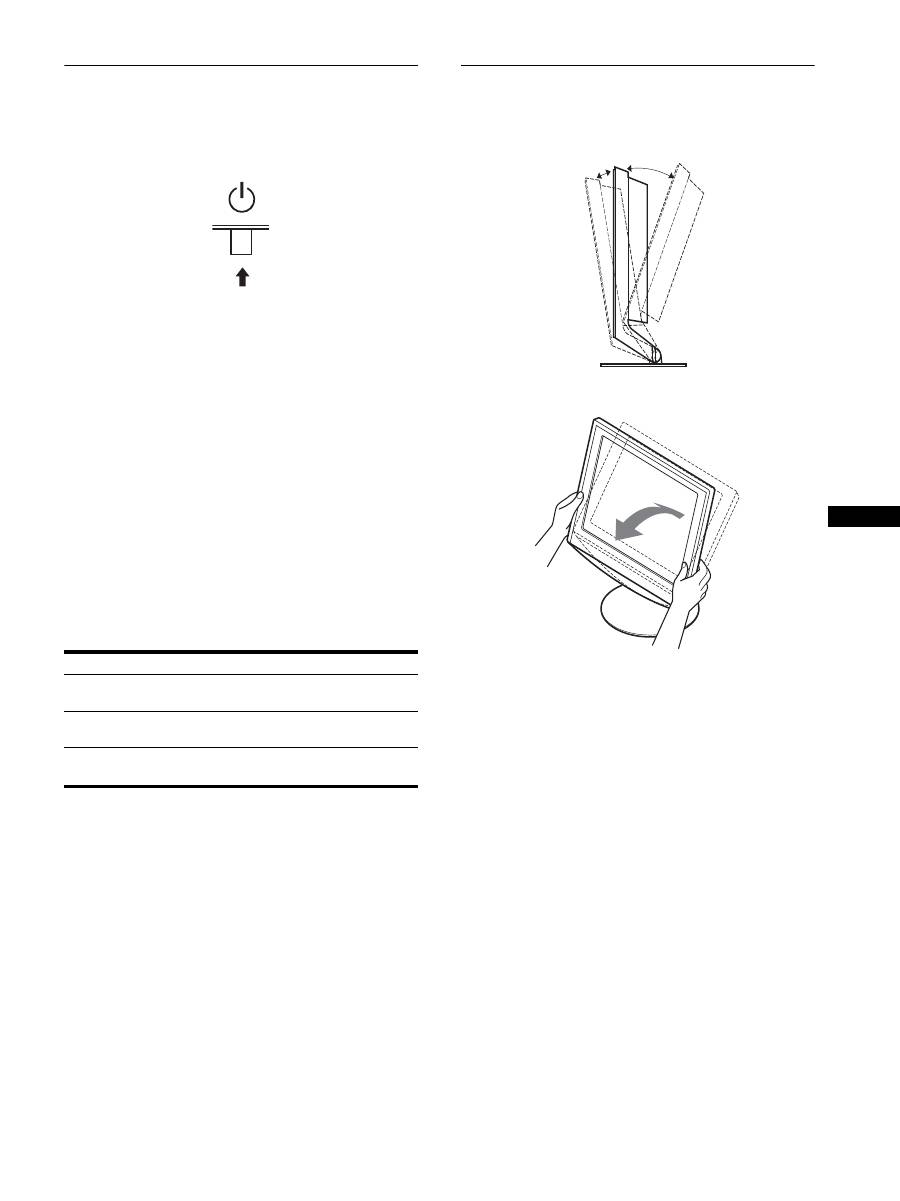

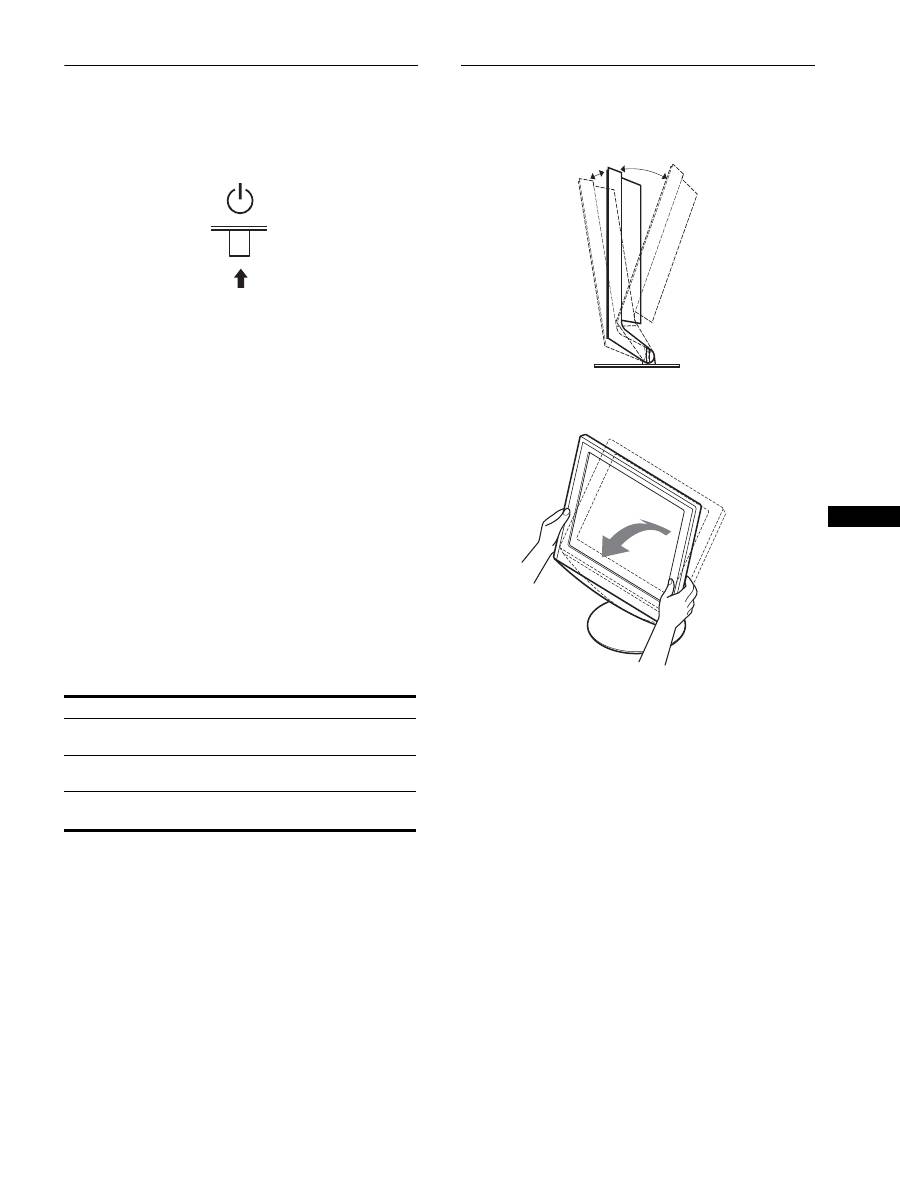

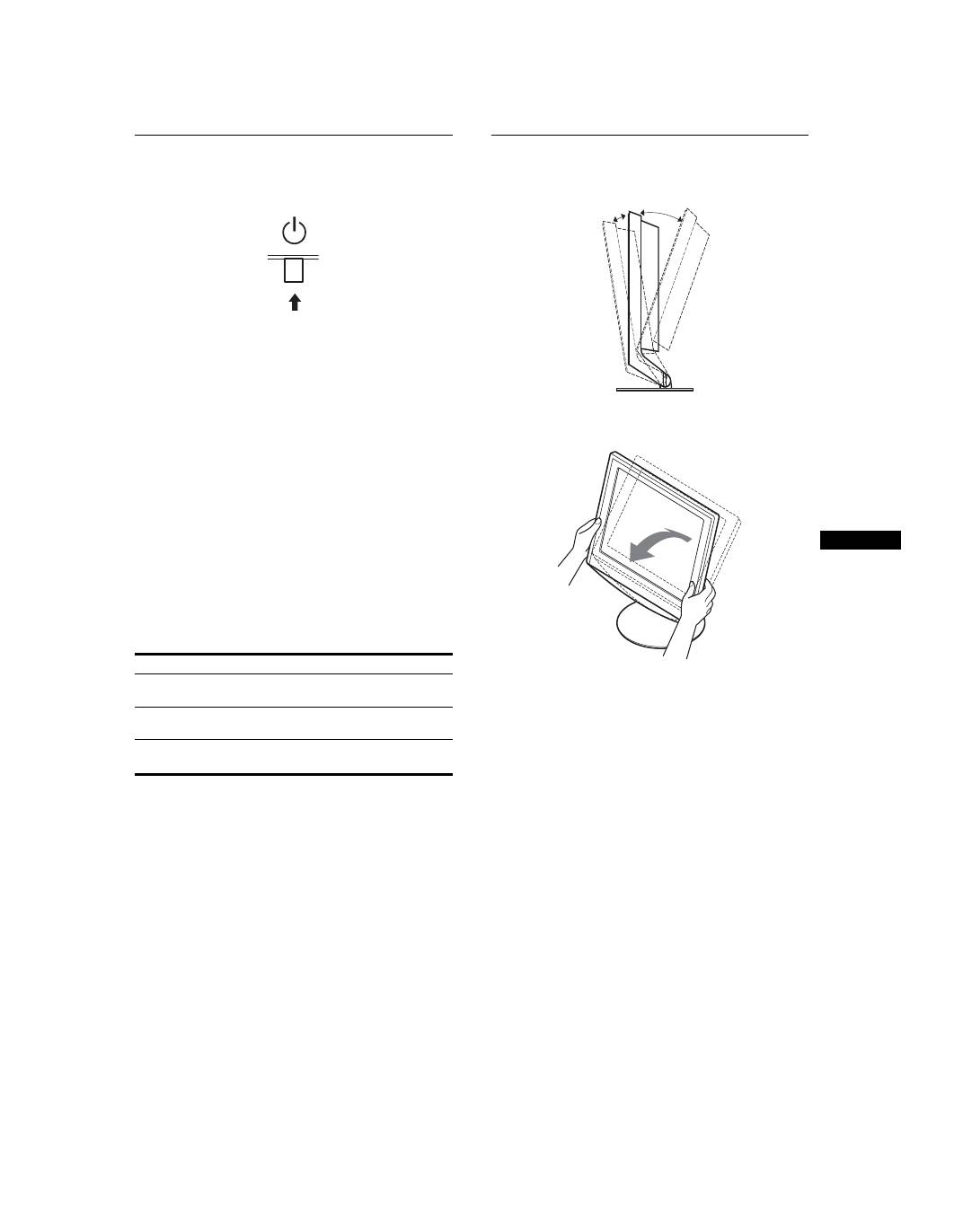

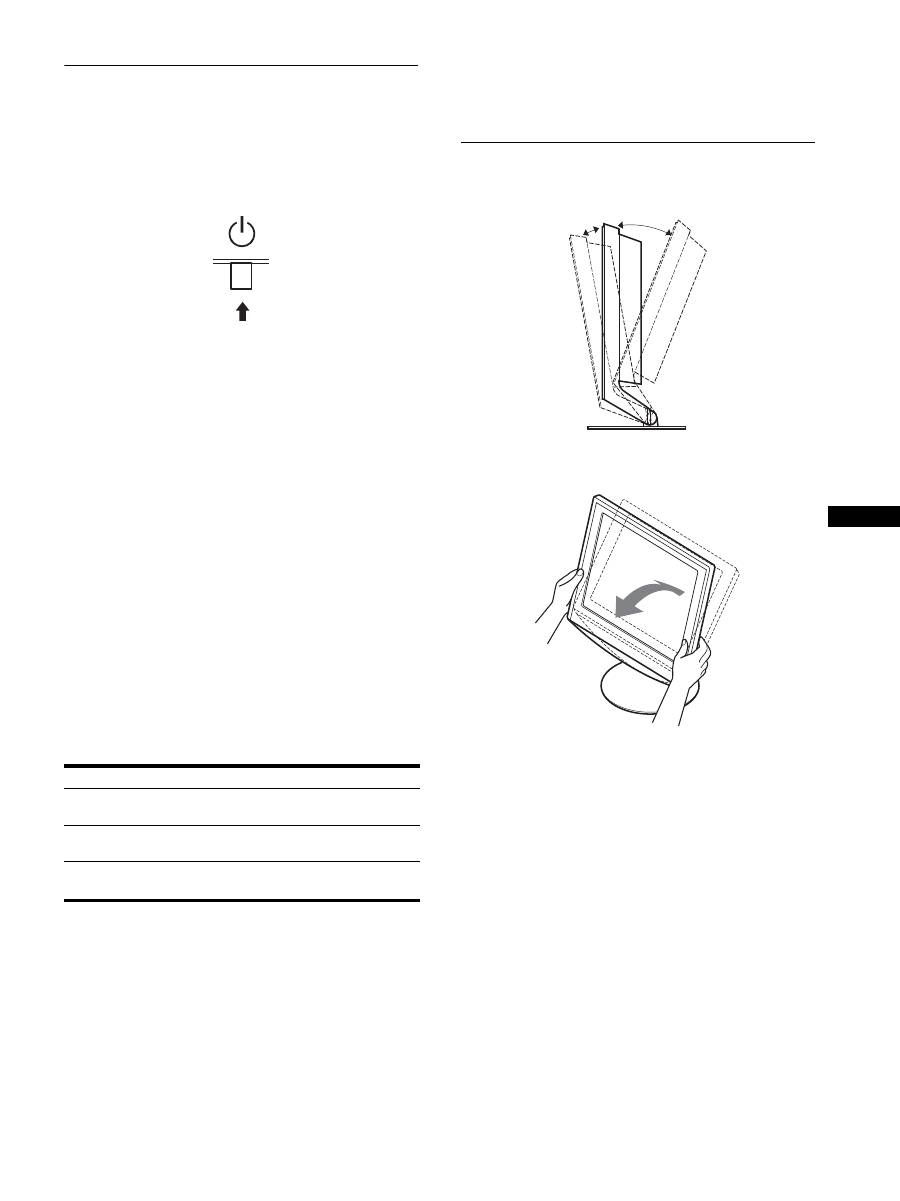

Adjusting the tilt  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Customizing Your Monitor  . . . . . . . . . . . . . . . . . . . . . . .10

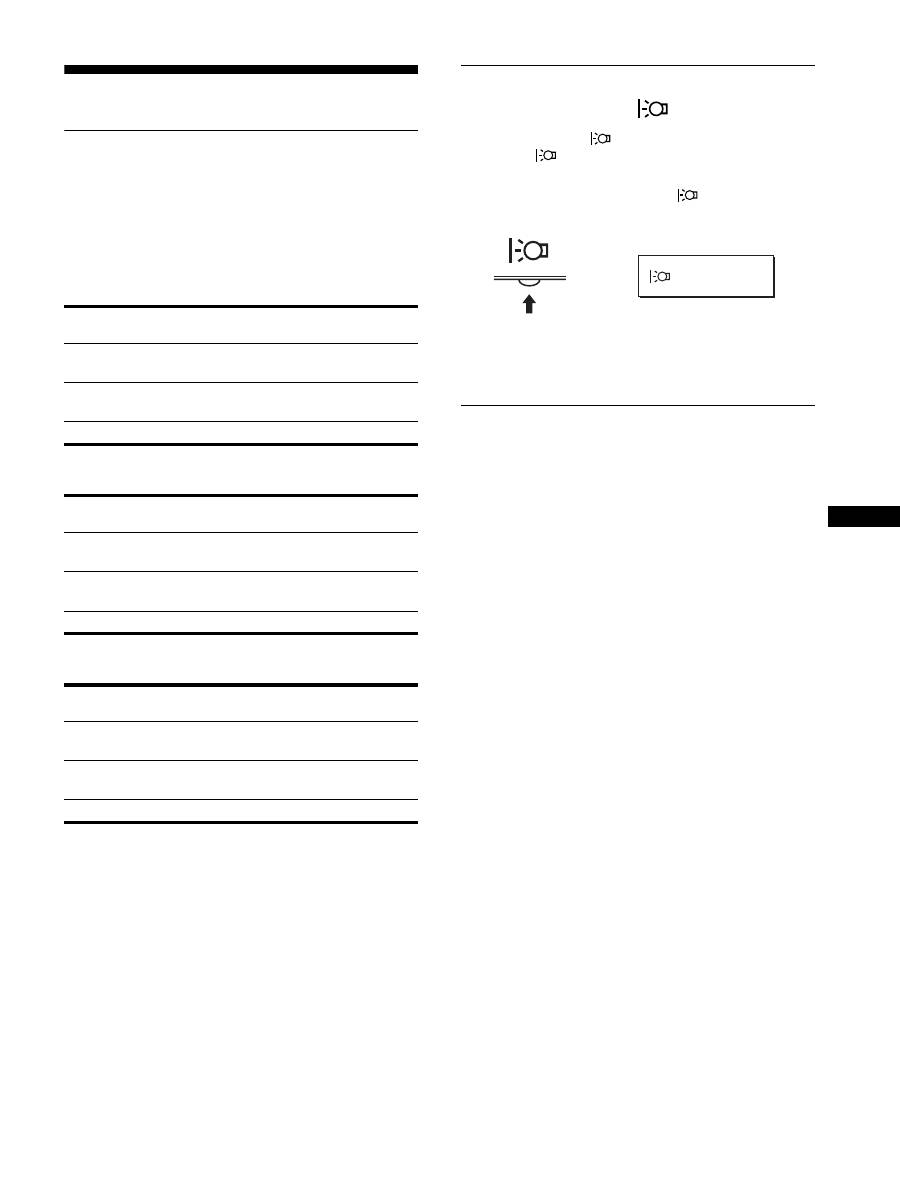

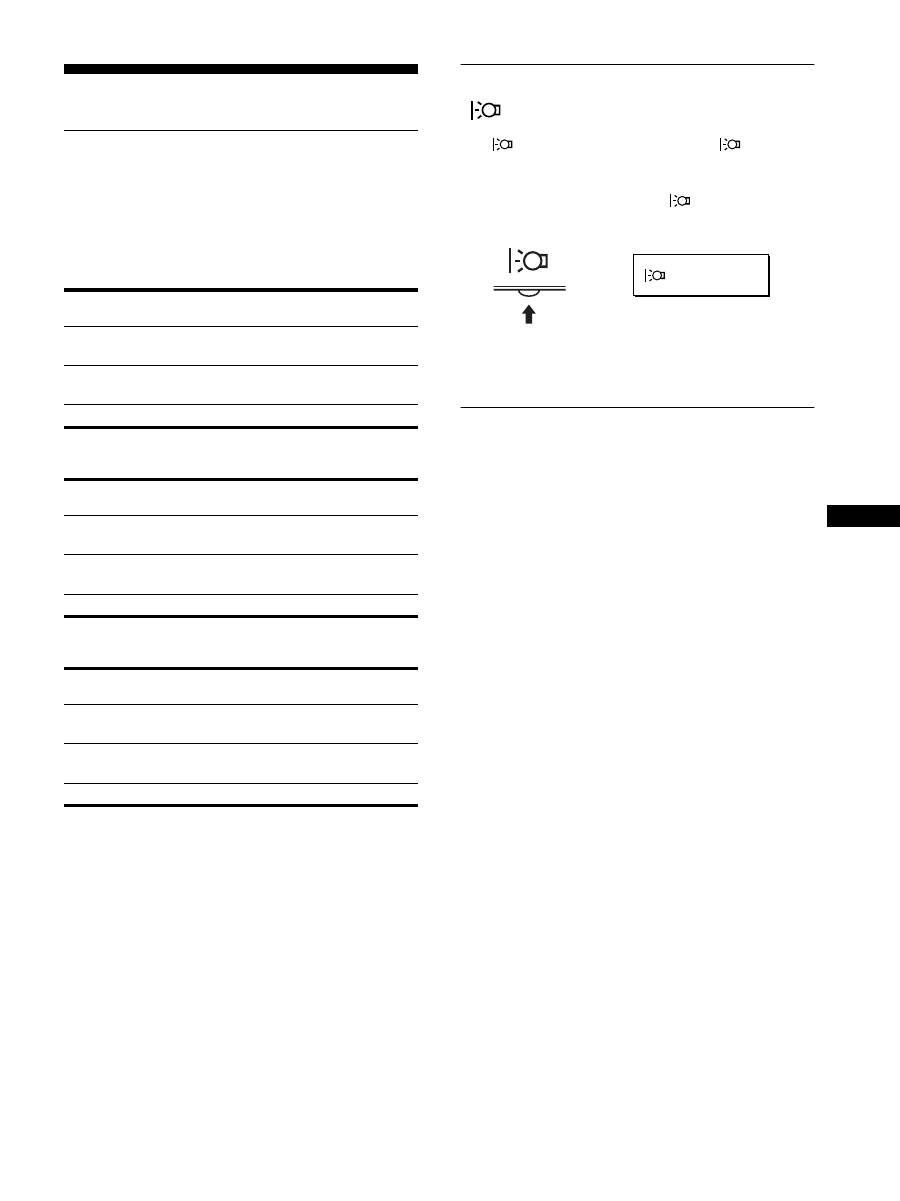

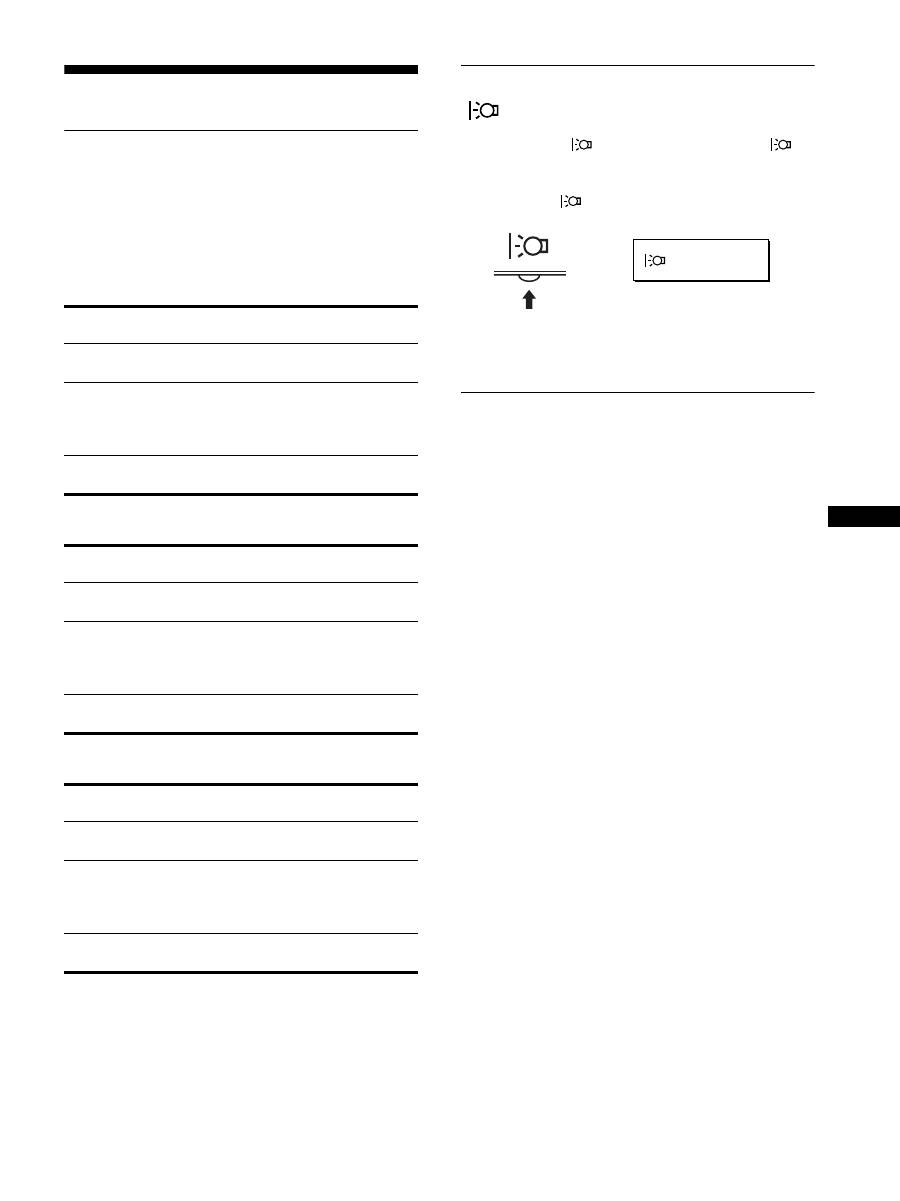

Adjusting to the desired brightness. . . . . . . . . . . . . . . . . . . . . . . . . 10

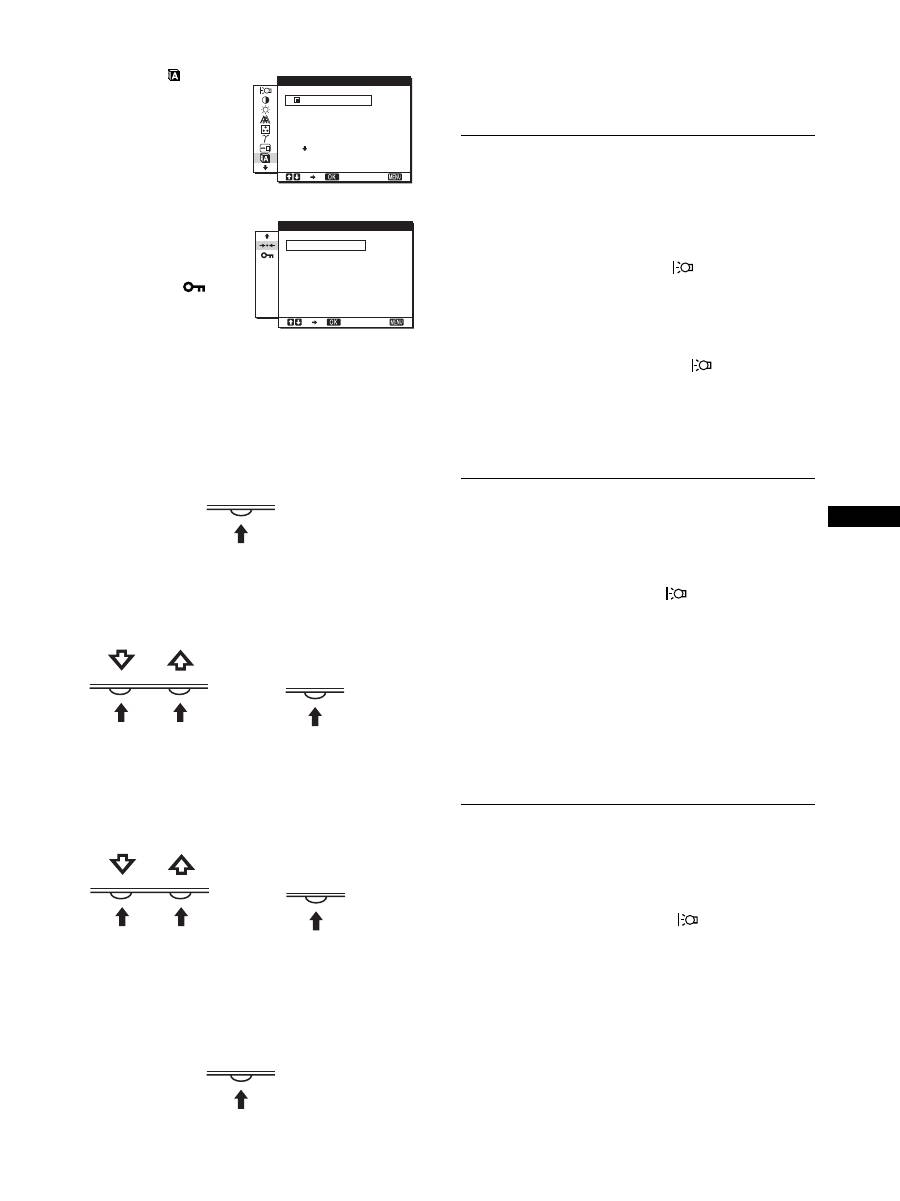

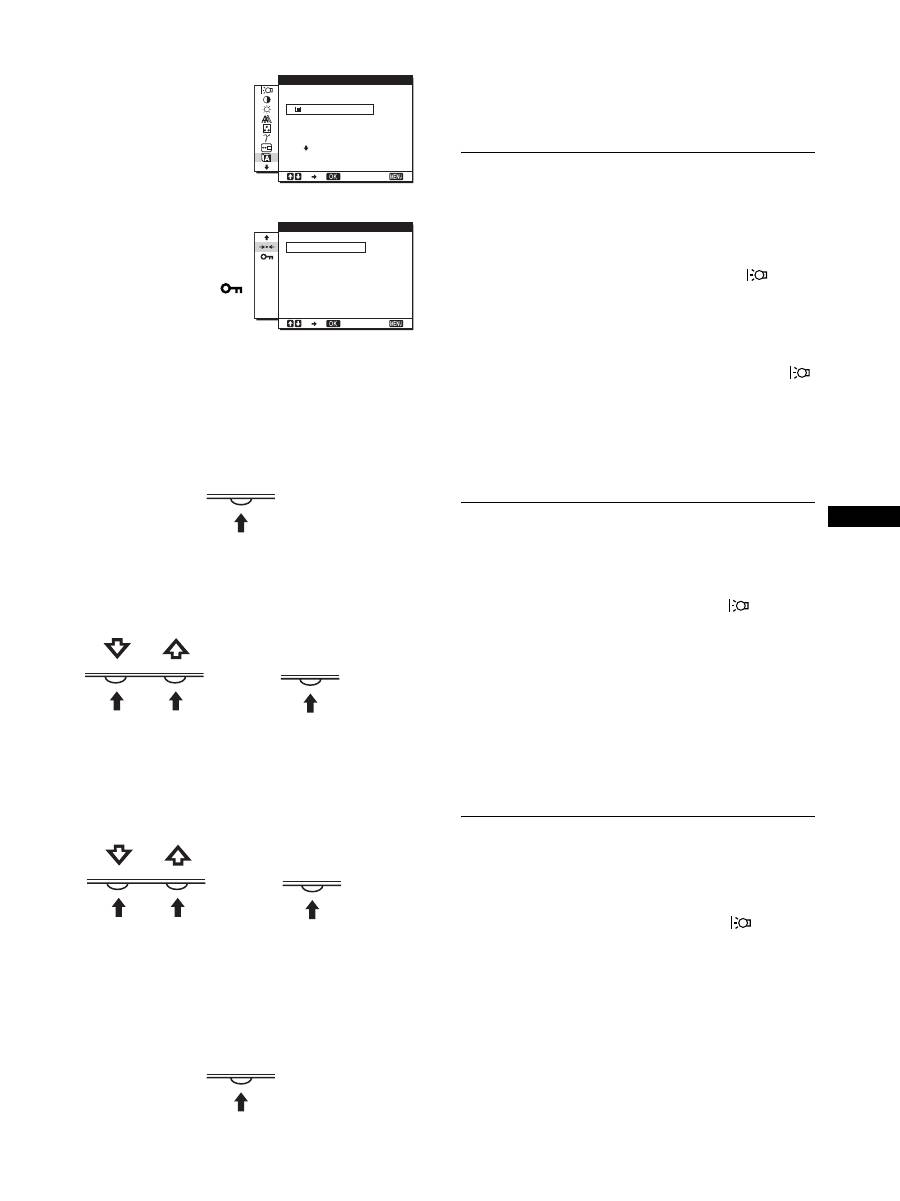

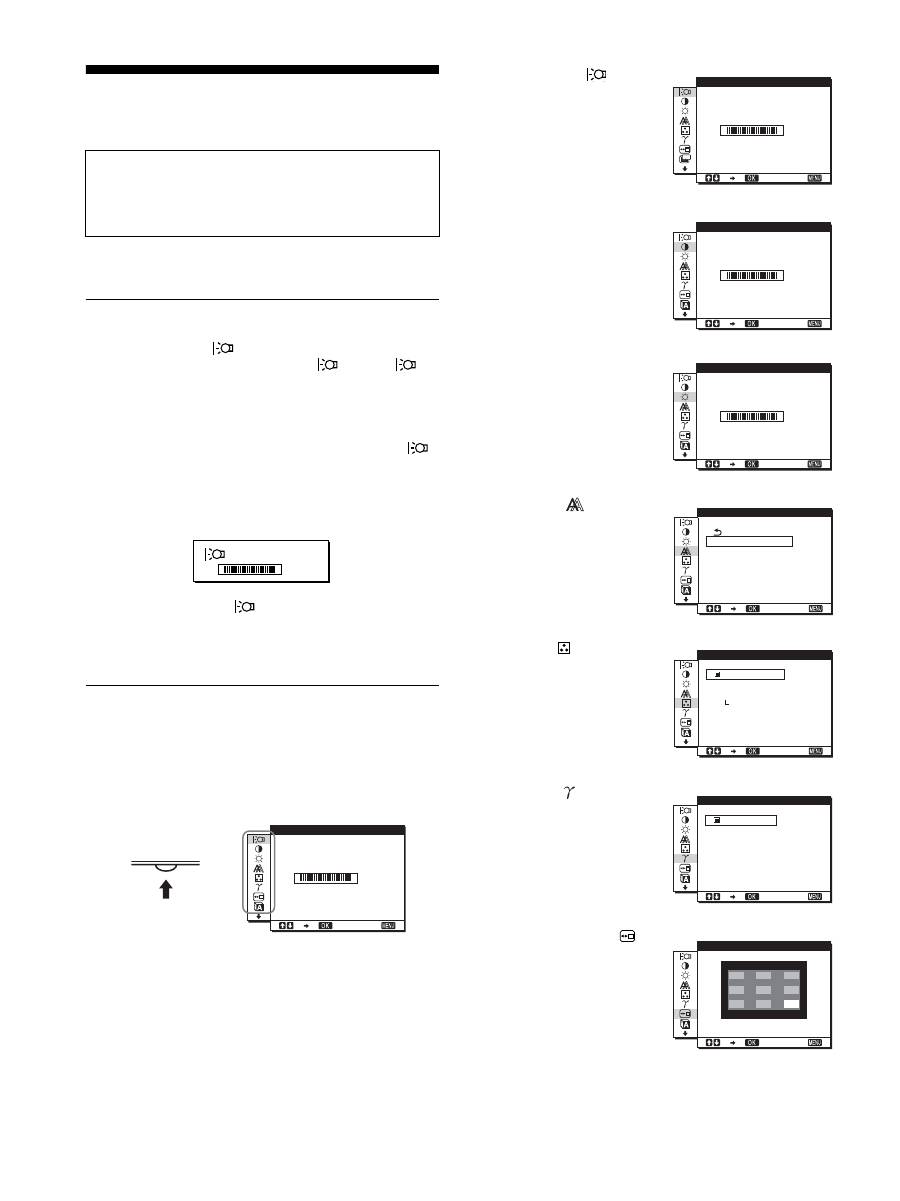

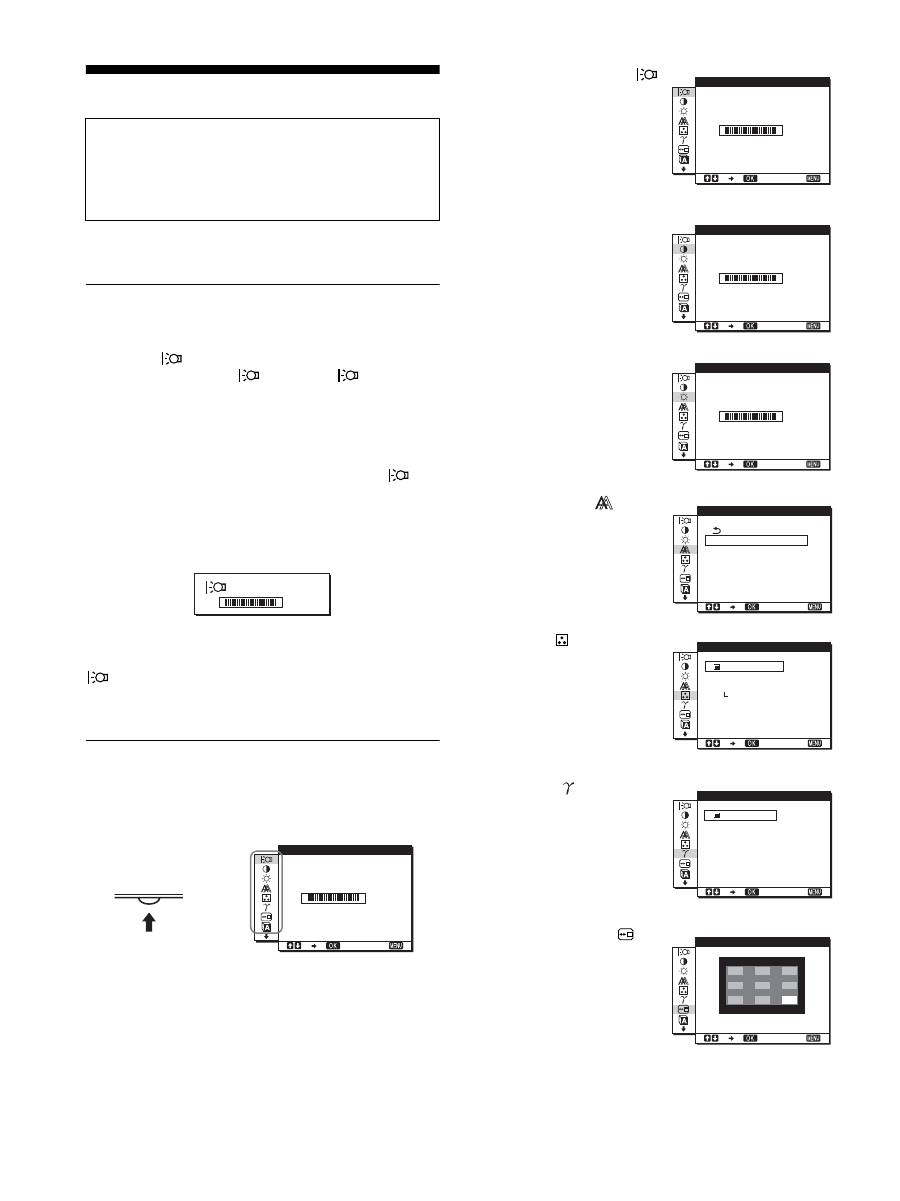

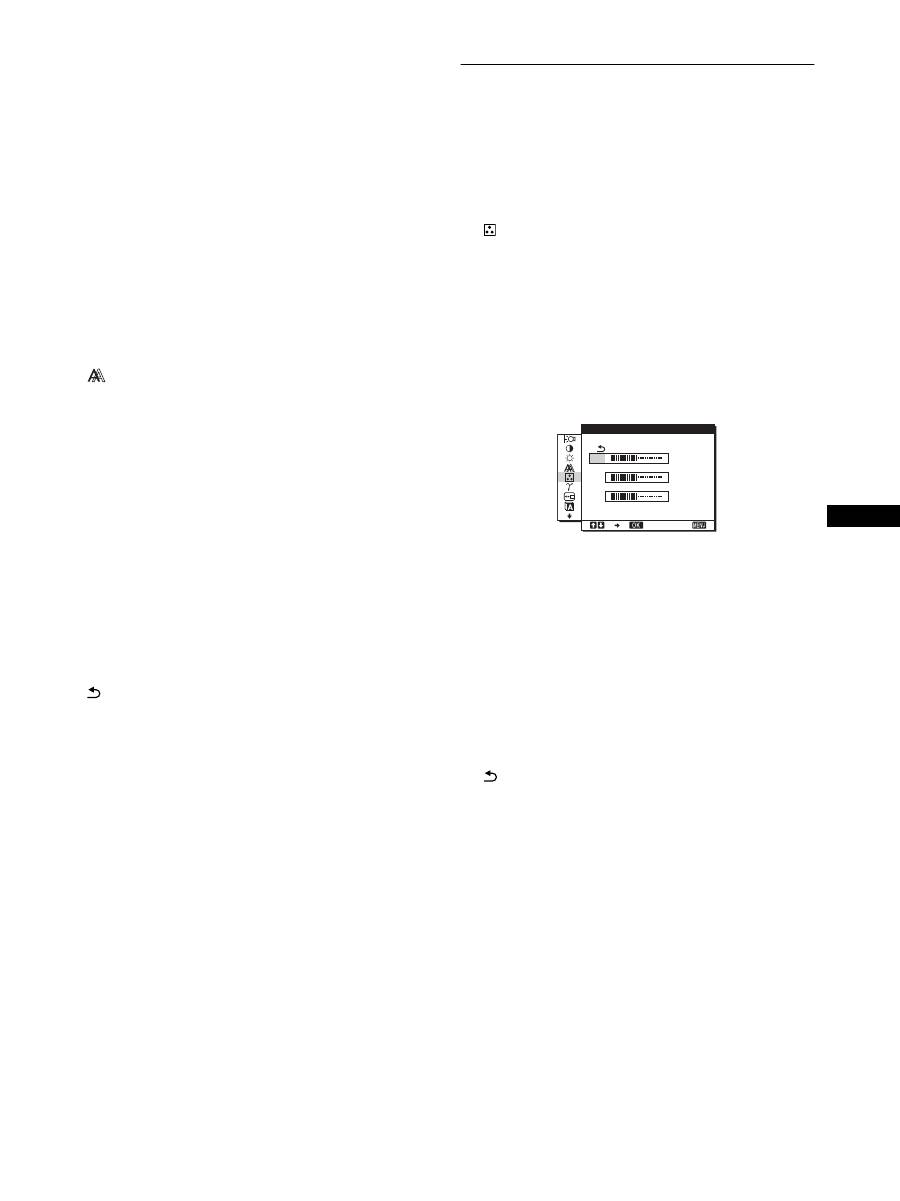

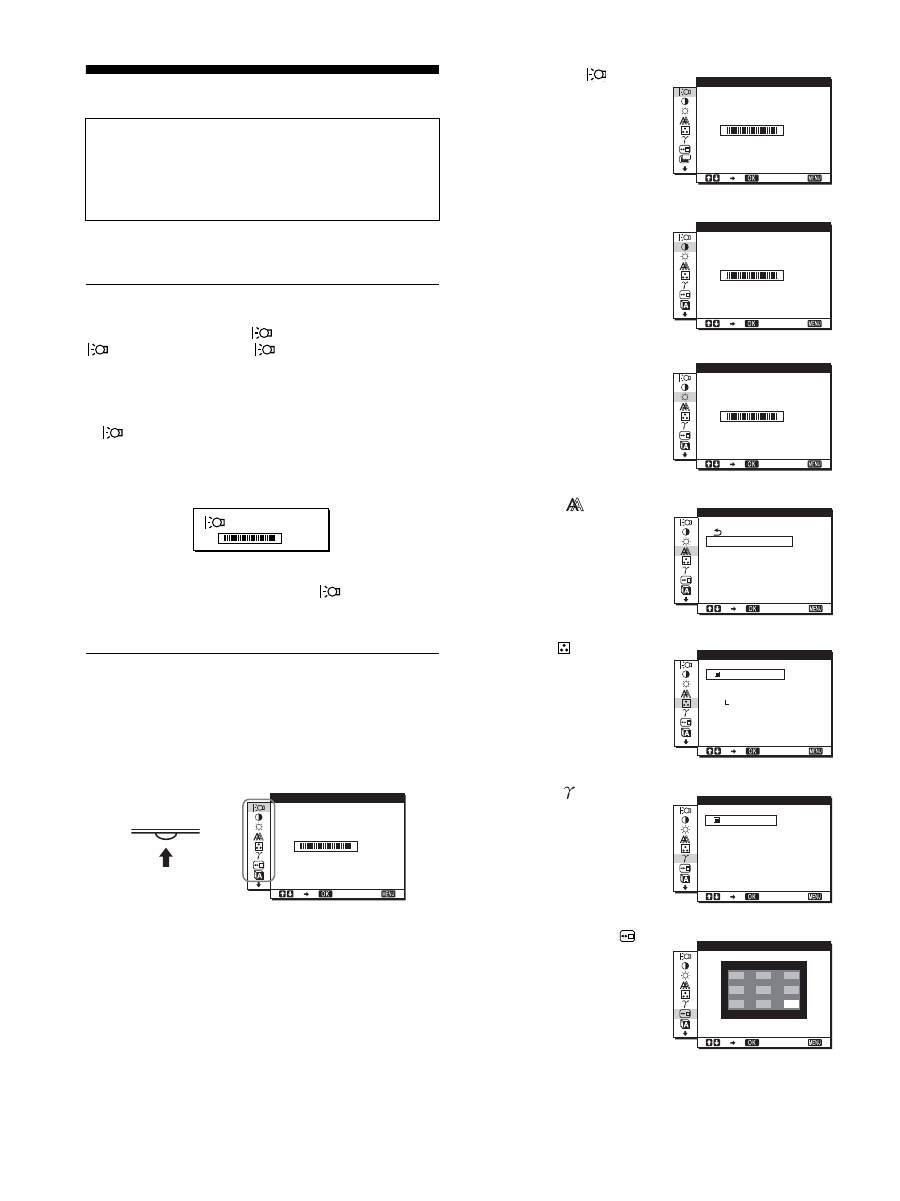

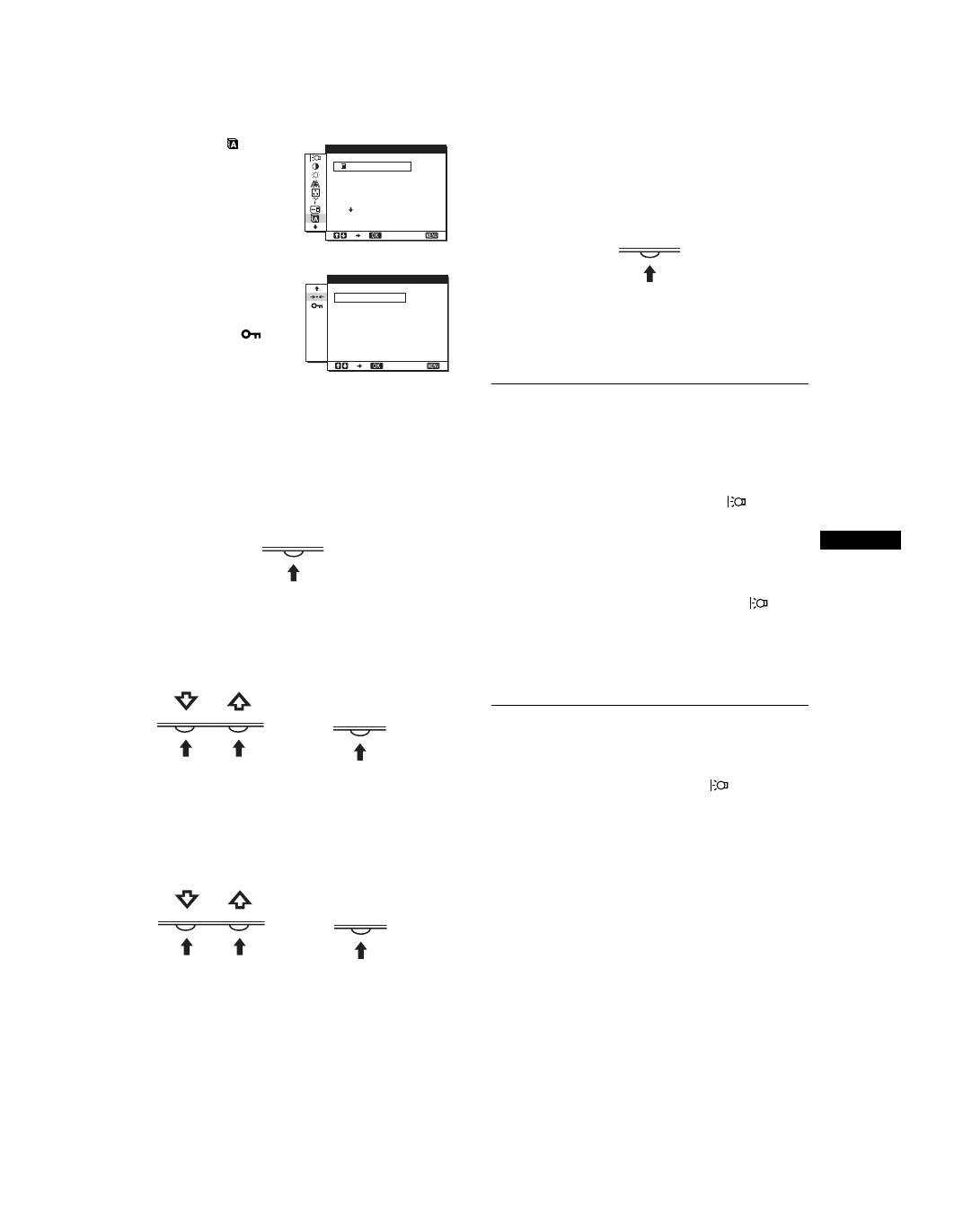

Navigating the menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Adjusting the backlight (BACKLIGHT)  . . . . . . . . . . . . . . . . . . . . . . 11

Adjusting the contrast (CONTRAST)  . . . . . . . . . . . . . . . . . . . . . . . 11

Adjusting the black level of an image (BRIGHTNESS). . . . . . . . . . 11

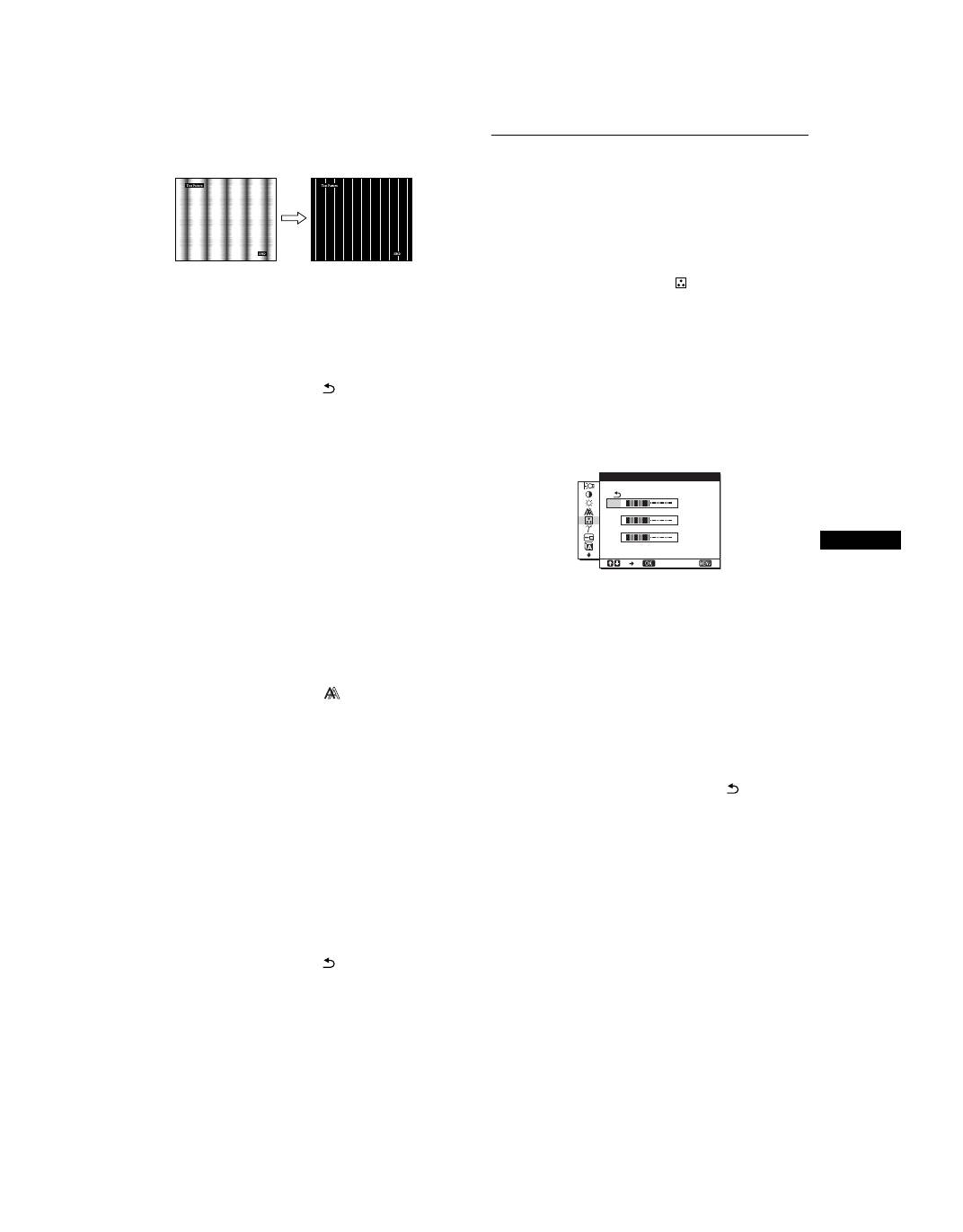

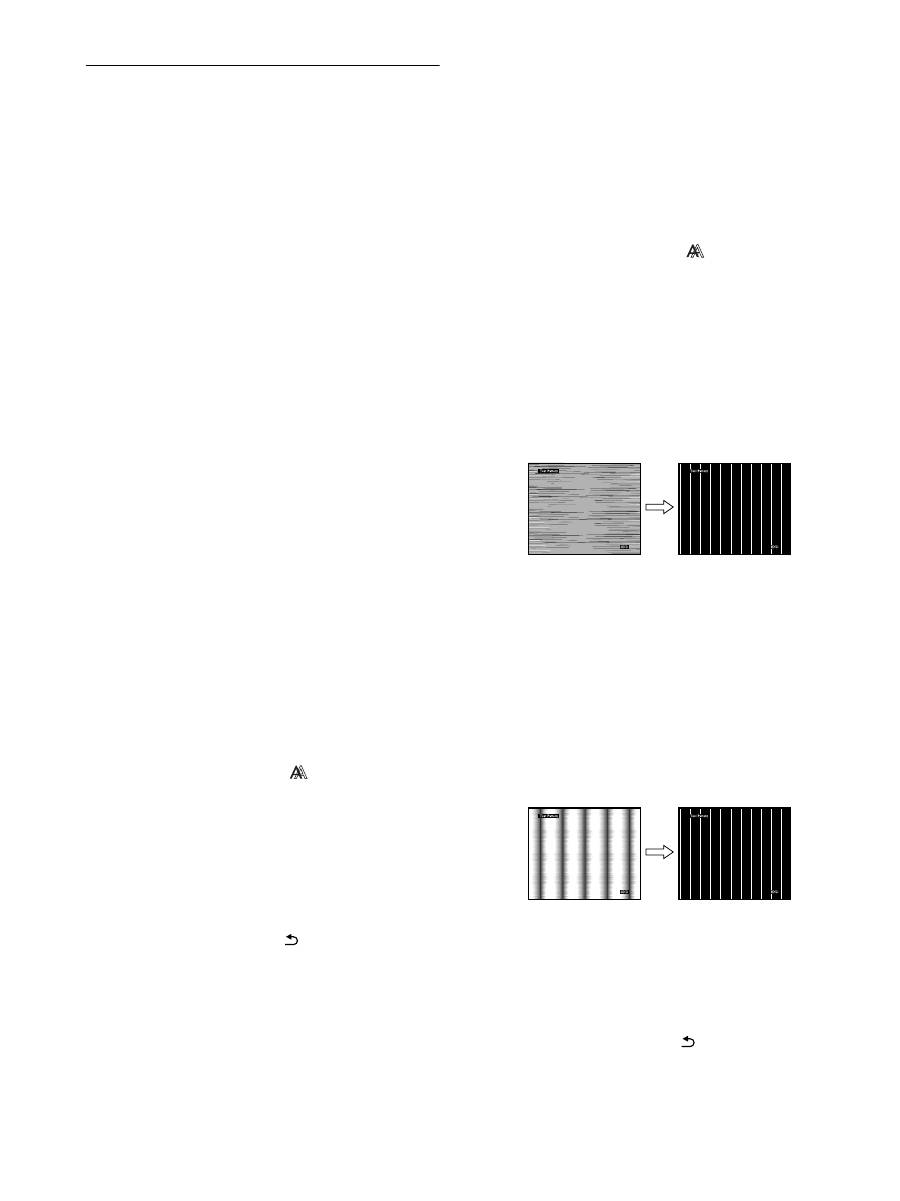

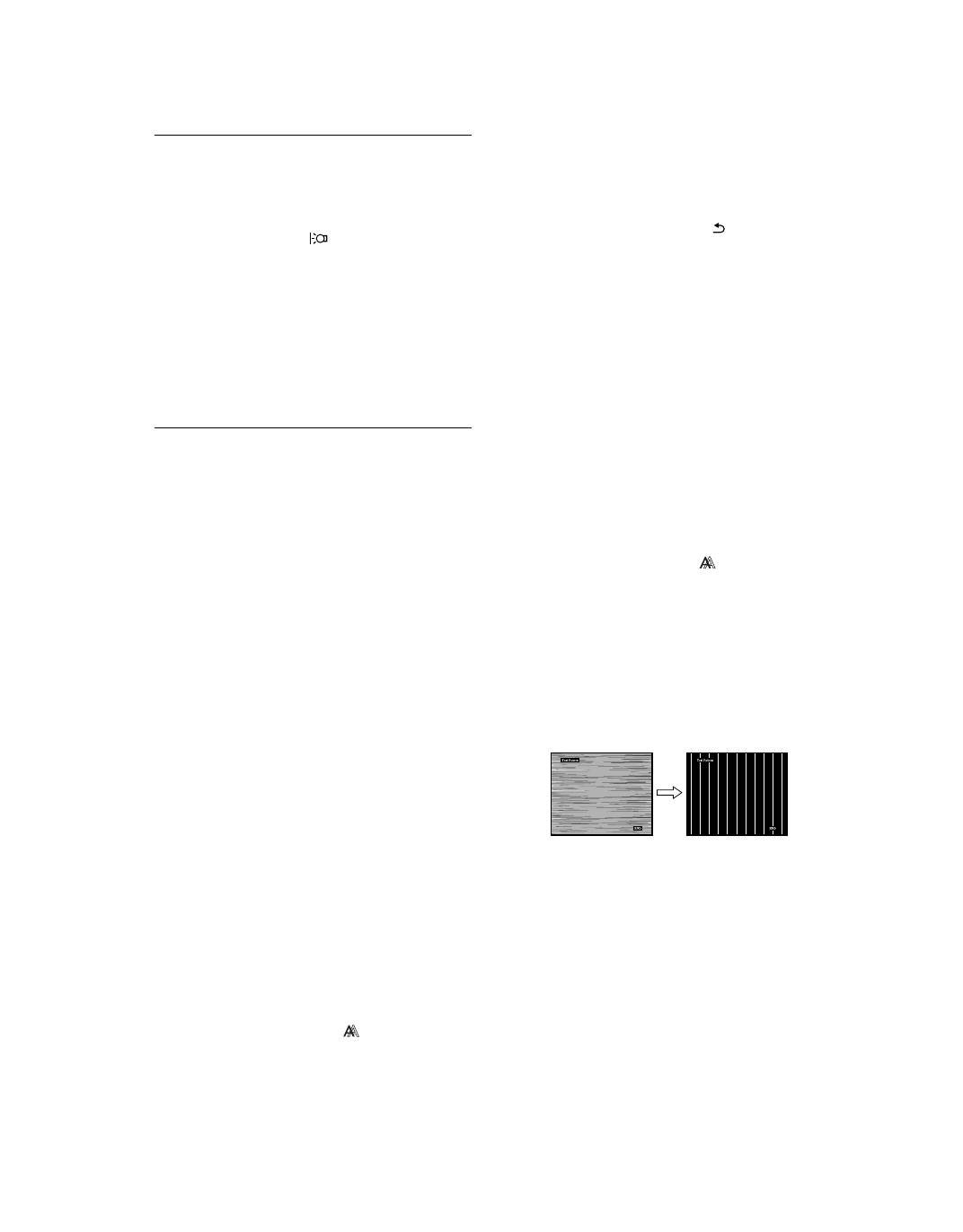

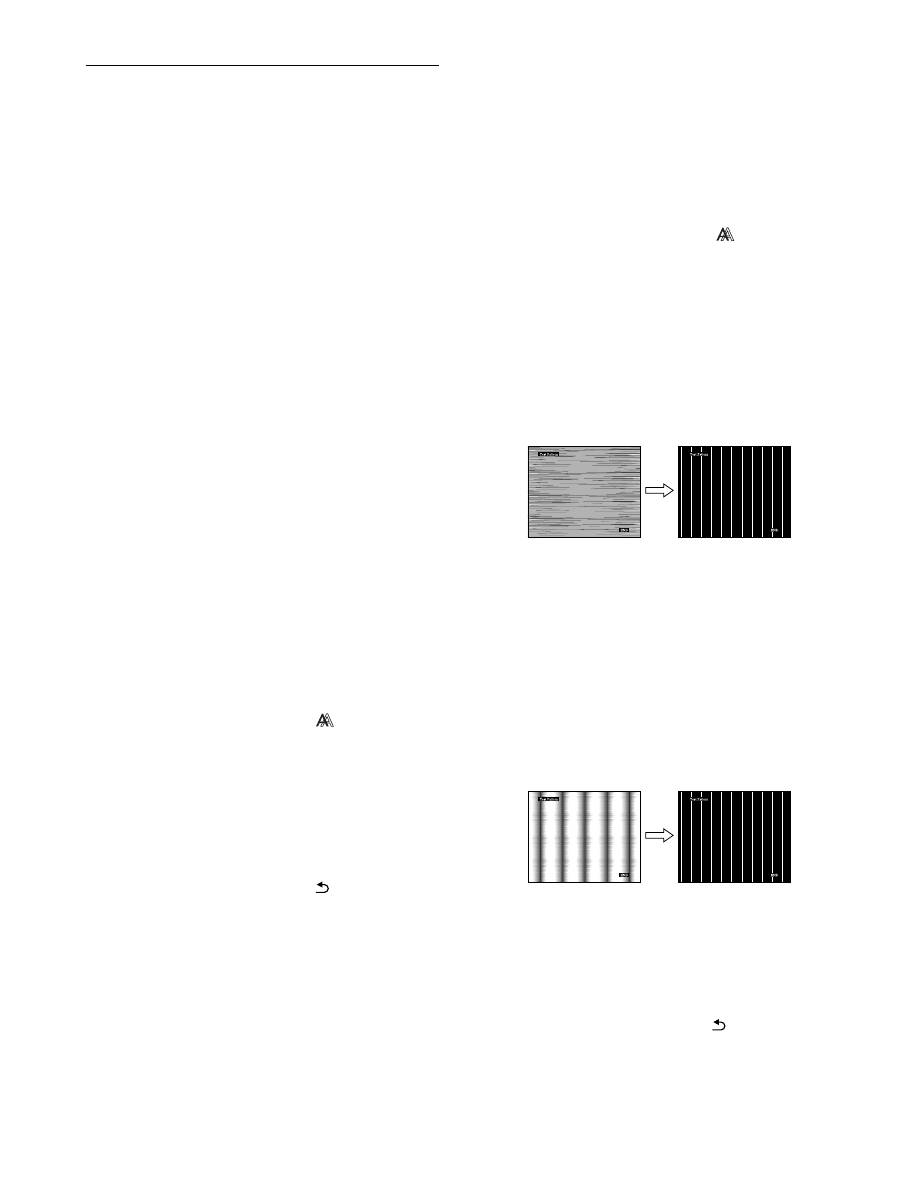

Adjusting the picture’s sharpness and centering (SCREEN)  . . . . . 12

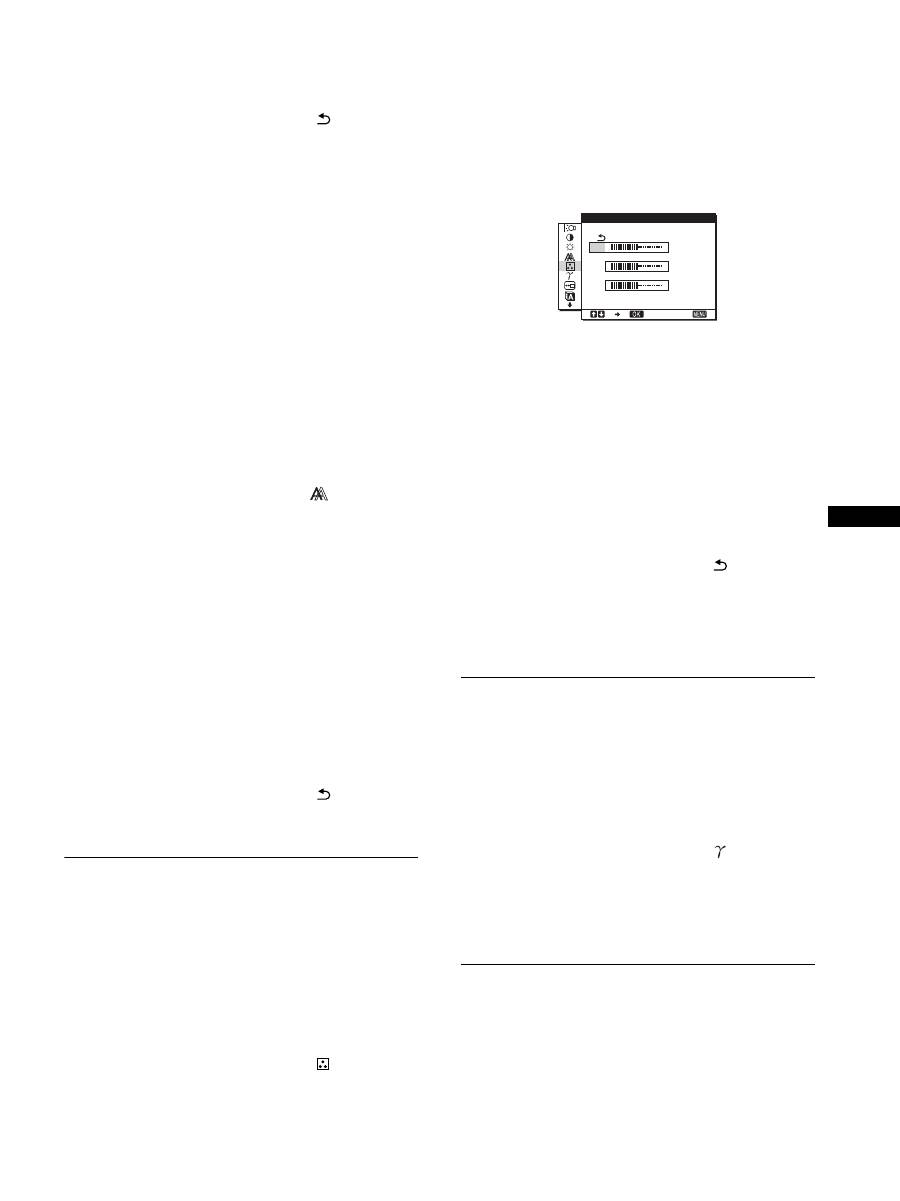

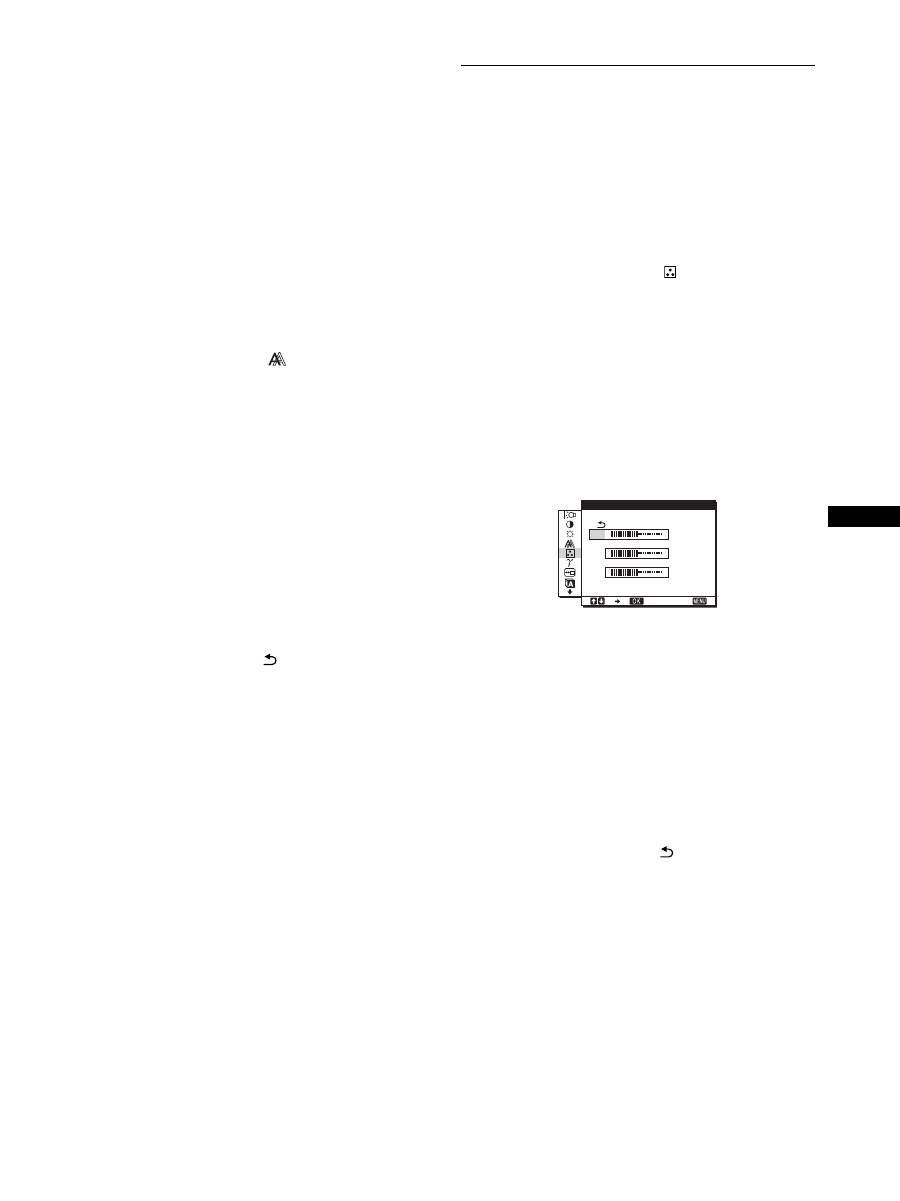

Adjusting the color temperature (COLOR) . . . . . . . . . . . . . . . . . . . 13

Changing the gamma setting (GAMMA) . . . . . . . . . . . . . . . . . . . . . 14

Changing the menu’s position (MENU POSITION)  . . . . . . . . . . . . 14

Selecting the on-screen menu language (LANGUAGE) . . . . . . . . . 14

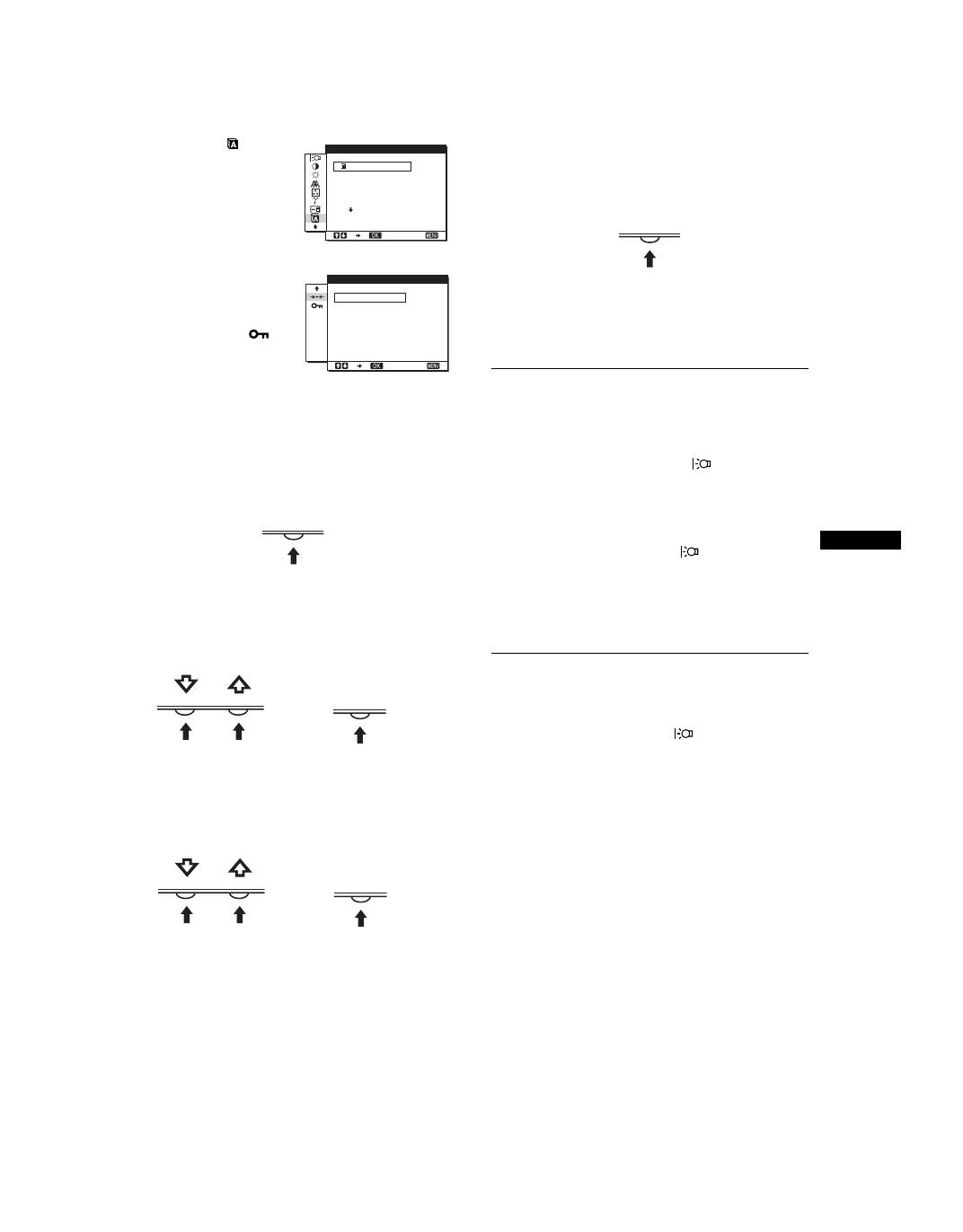

Additional settings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Technical Features  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Reducing the power consumption (

 mode) . . . . . . . . . . . . . . . . 15

Automatic picture quality adjustment function  . . . . . . . . . . . . . . . . 15

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

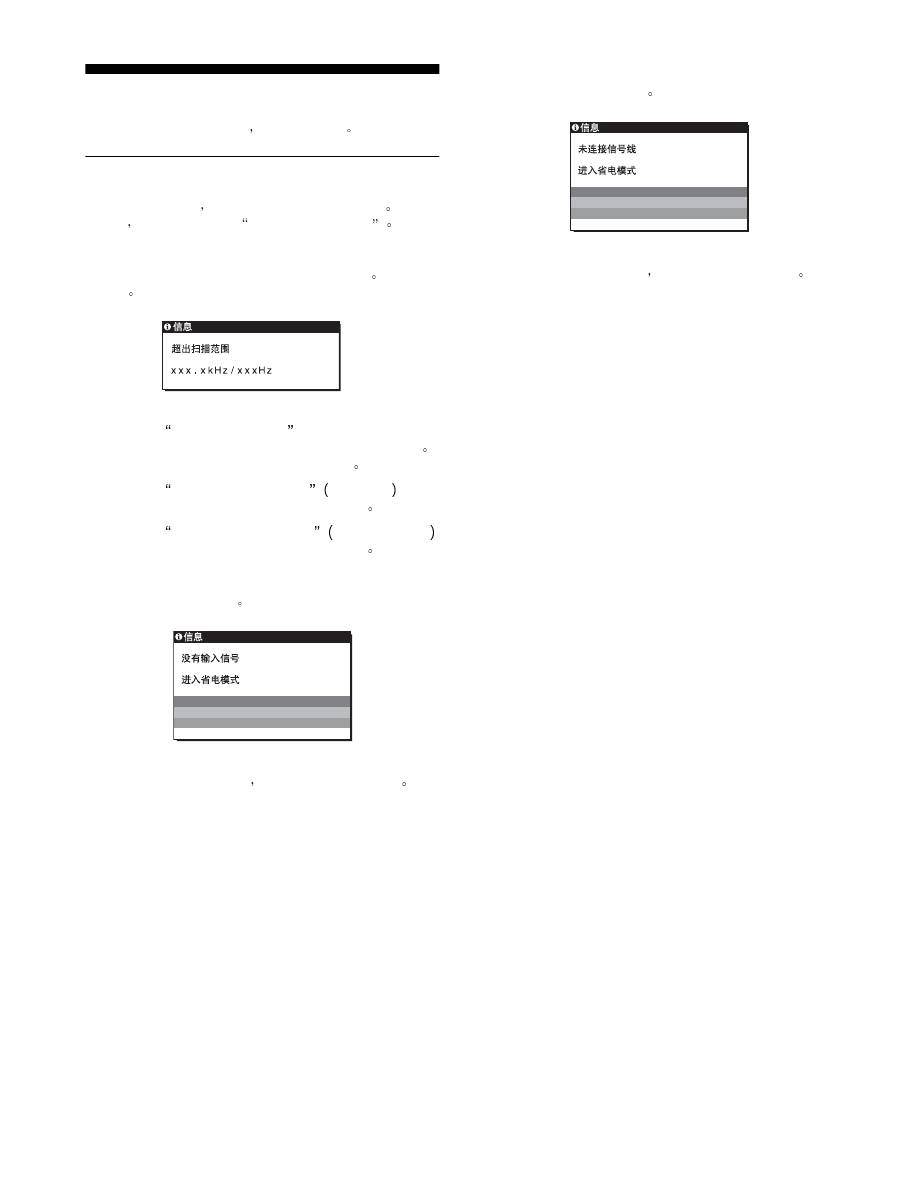

On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

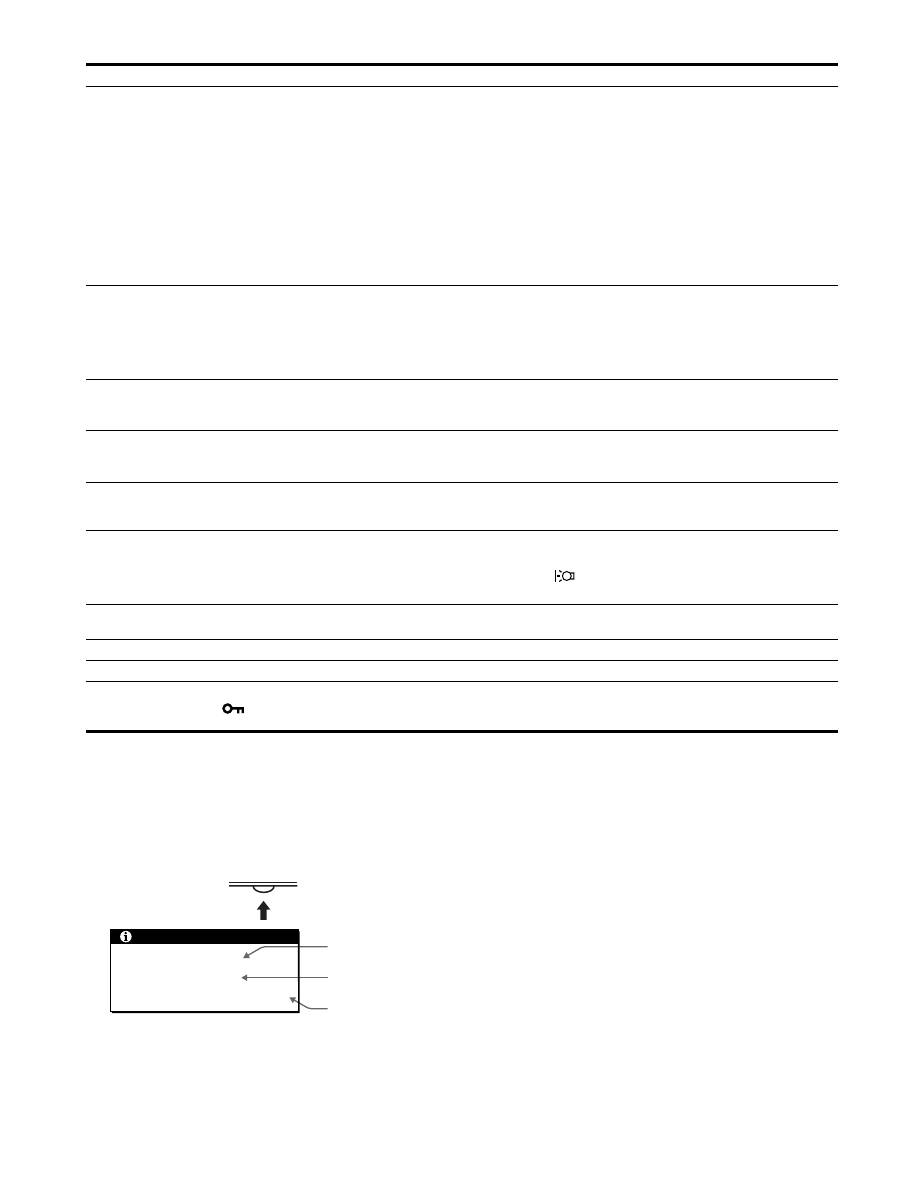

Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

For details on the specifications of the SDM-HS53/HS73/

HS93, refer to the supplementary document “Quick

Setup Guide.”

4

Precautions

Warning on power connections

• Use the supplied power cord. If you use a different power cord,

be sure that it is compatible with your local power supply.

For the customers in the U.S.A.

If you do not use the appropriate cord, this monitor will not

conform to mandatory FCC standards.

For the customers in the UK

If you use the monitor in the UK, be sure to use the appropriate

UK power cord.

Installation

Do not install or leave the monitor:

• In places subject to extreme temperatures, for example near a

radiator, heating vent, or in direct sunlight. Subjecting the

monitor to extreme temperatures, such as in an automobile

parked in direct sunlight or near a heating vent, could cause

deformations of the casing or malfunctions.

• In places subject to mechanical vibration or shock.

• Near any equipment that generates a strong magnetic field,

such as a TV or various other household appliances.

• In places subject to inordinate amounts of dust, dirt, or sand, for

example near an open window or an outdoor exit. If setting up

temporarily in an outdoor environment, be sure to take

adequate precautions against airborne dust and dirt. Otherwise

irreparable malfunctions could occur.

Handling the LCD screen

• Do not leave the LCD screen facing the sun as it can damage

the LCD screen. Take care when you place the monitor by a

window.

• Do not push on or scratch the LCD screen. Do not place a heavy

object on the LCD screen. This may cause the screen to lose

uniformity or cause LCD panel malfunctions.

• If the monitor is used in a cold place, a residual image may

appear on the screen. This is not a malfunction. The screen

returns to normal as the temperature rises to a normal operating

level.

• If a still picture is displayed for a long time, a residual image

may appear for a while. The residual image will eventually

disappear.

• The LCD panel becomes warm during operation. This is not a

malfunction.

Note on the LCD (Liquid Crystal Display)

Please note that the LCD screen is made with high-

precision technology. However, black points or bright

points of light (red, blue, or green) may appear

constantly on the LCD screen, and irregular colored

stripes or brightness may appear on the LCD screen.

This is not malfunction.

(Effective dots: more than 99.99%)

Maintenance

• Be sure to unplug the power cord from the power outlet before

cleaning your monitor.

• Clean the LCD screen with a soft cloth. If you use a glass

cleaning liquid, do not use any type of cleaner containing an

anti-static solution or similar additive as this may scratch the

LCD screen’s coating.

• Clean the cabinet, panel, and controls with a soft cloth lightly

moistened with a mild detergent solution. Do not use any type

of abrasive pad, scouring powder, or solvent, such as alcohol or

benzine.

• Do not rub, touch, or tap the surface of the screen with sharp or

abrasive items such as a ballpoint pen or screwdriver. This type

of contact may result in a scratched picture tube.

• Note that material deterioration or LCD screen coating

degradation may occur if the monitor is exposed to volatile

solvents such as insecticide, or if prolonged contact is

maintained with rubber or vinyl materials.

Transportation

• Disconnect all cables from the monitor and grasp the support

and base sections of the display stand firmly with both hands

when transporting. If you drop the monitor, you may be injured

or the monitor may be damaged.

• When you transport this monitor for repair or shipment, use the

original carton and packing materials.

Disposal of the monitor

•

Do not dispose of this monitor with general

household waste.

•

The fluorescent tube used in this monitor contains

mercury. Disposal of this monitor must be carried out

in accordance to the regulations of your local

sanitation authority.

The equipment should be installed near an easily accessible outlet.

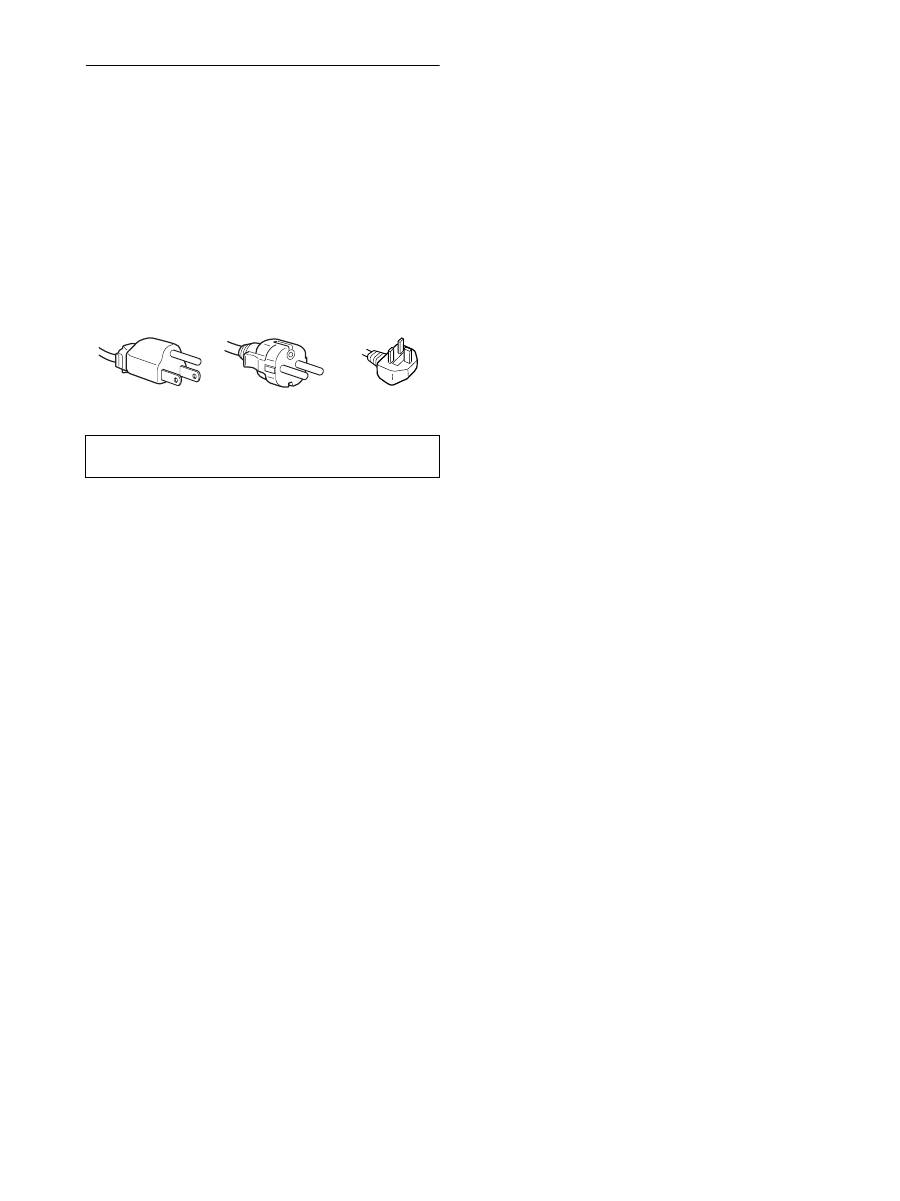

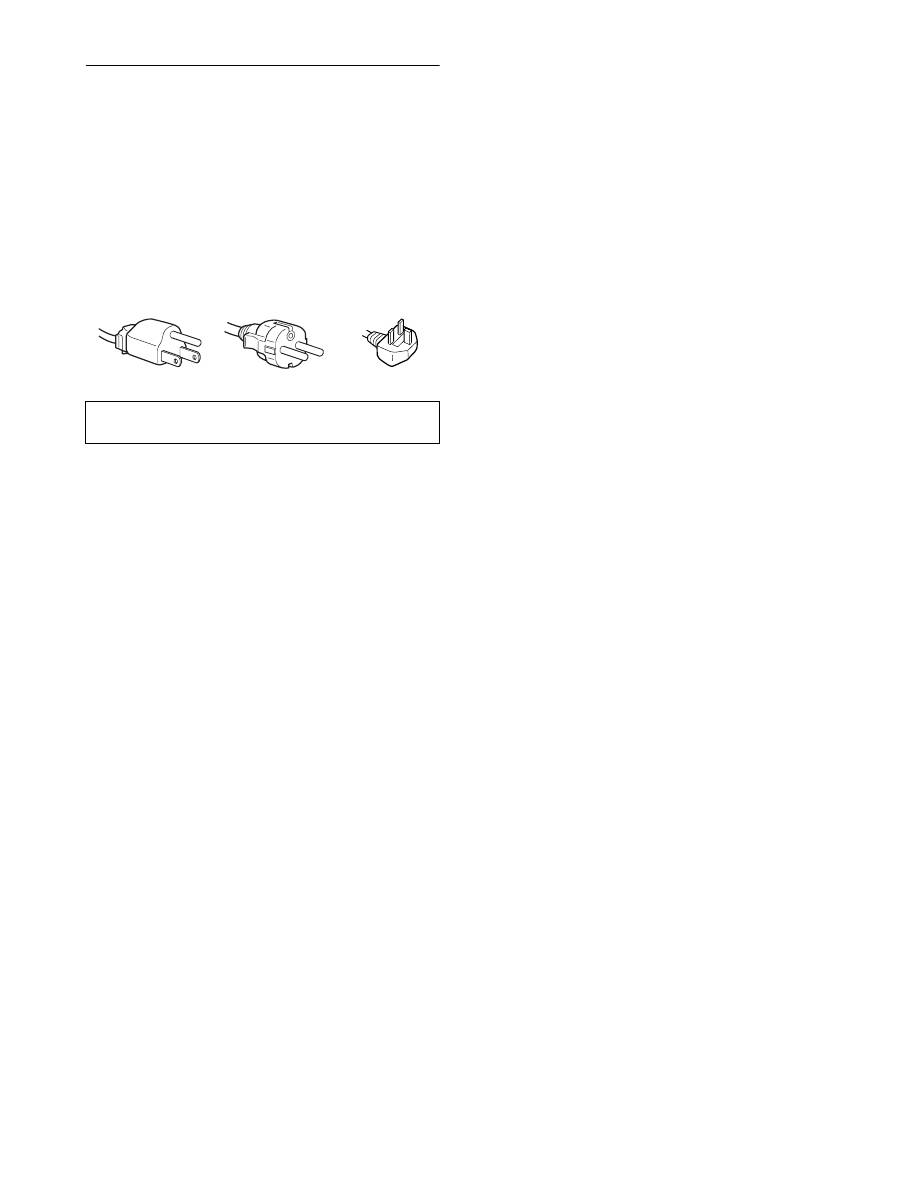

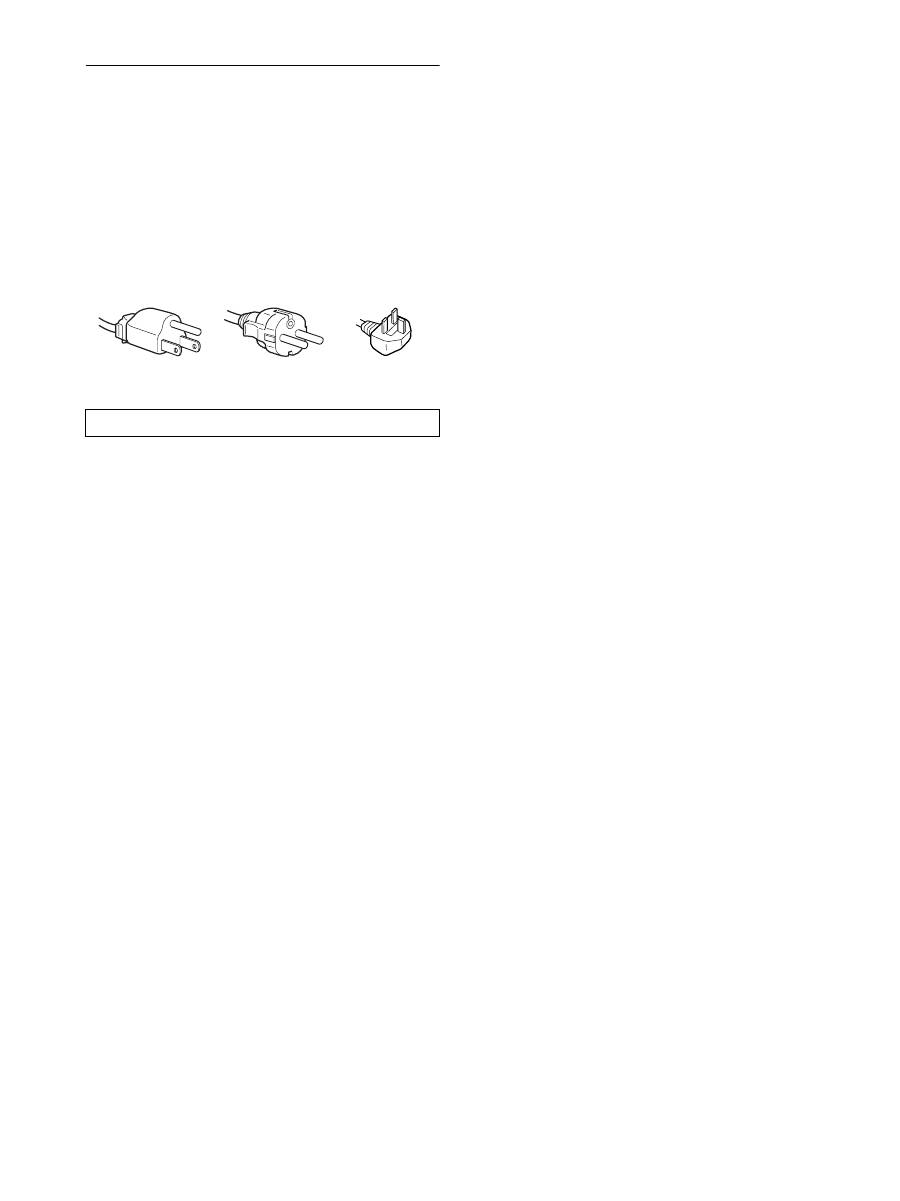

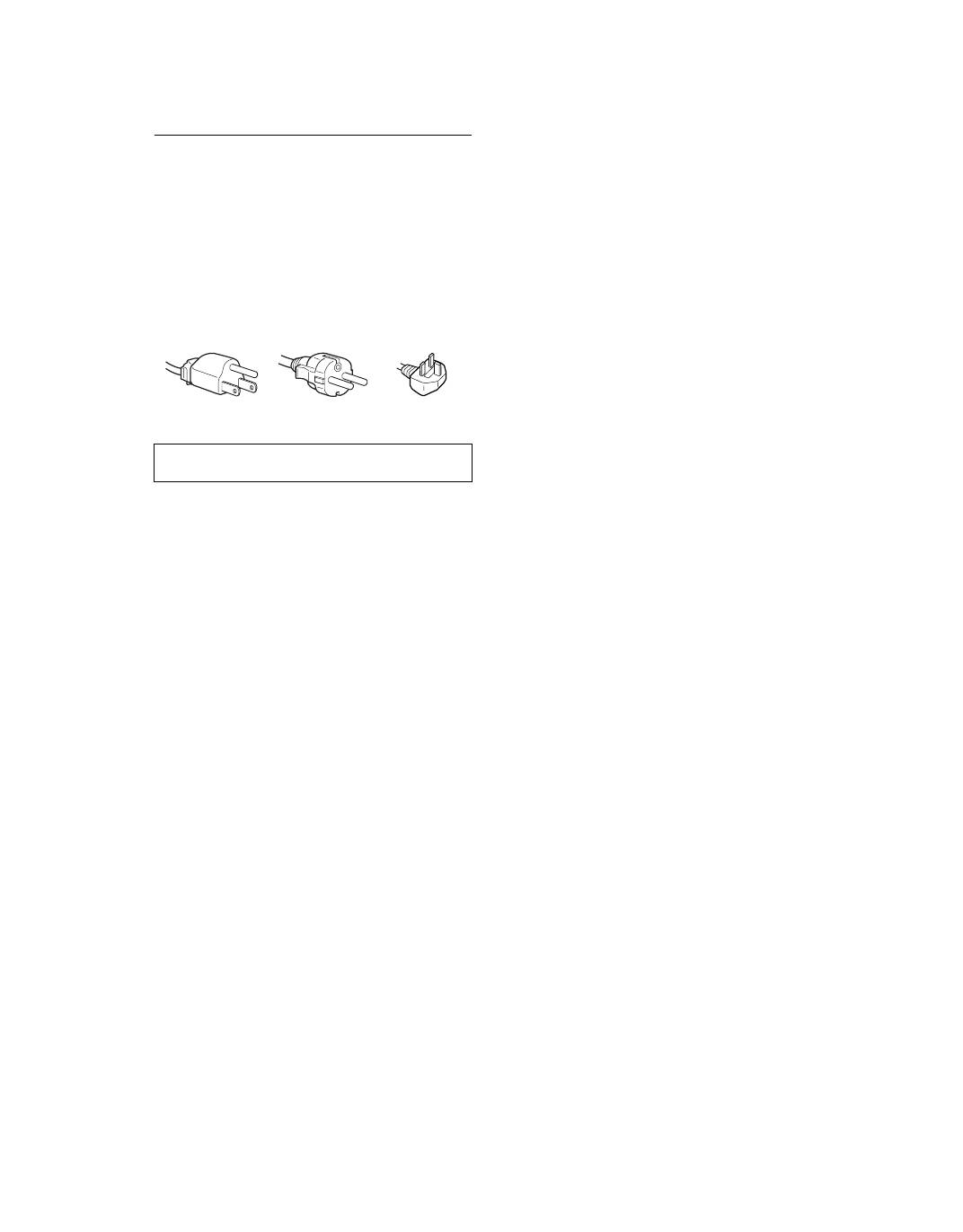

Example of plug types

for 100 to 120 V AC

for 200 to 240 V AC

for 240 V AC only

5

GB

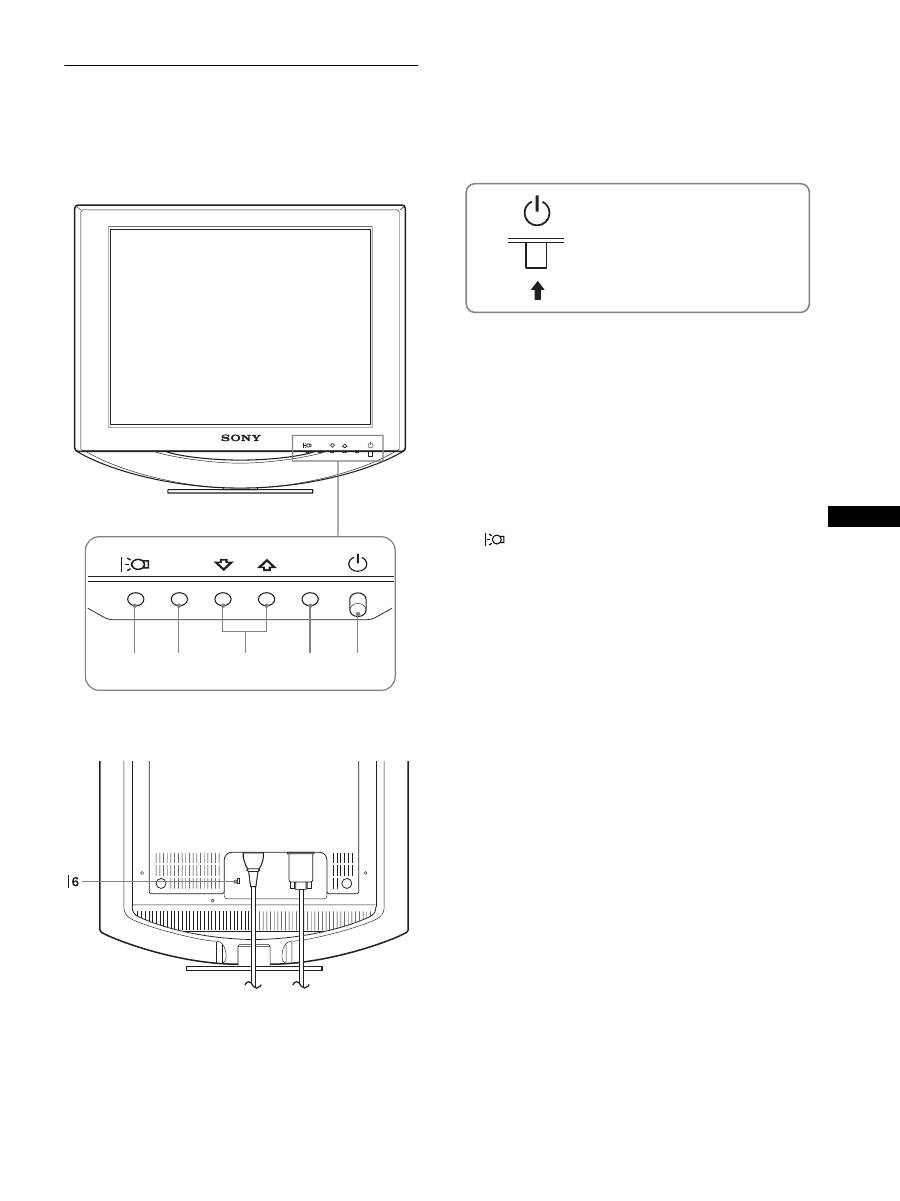

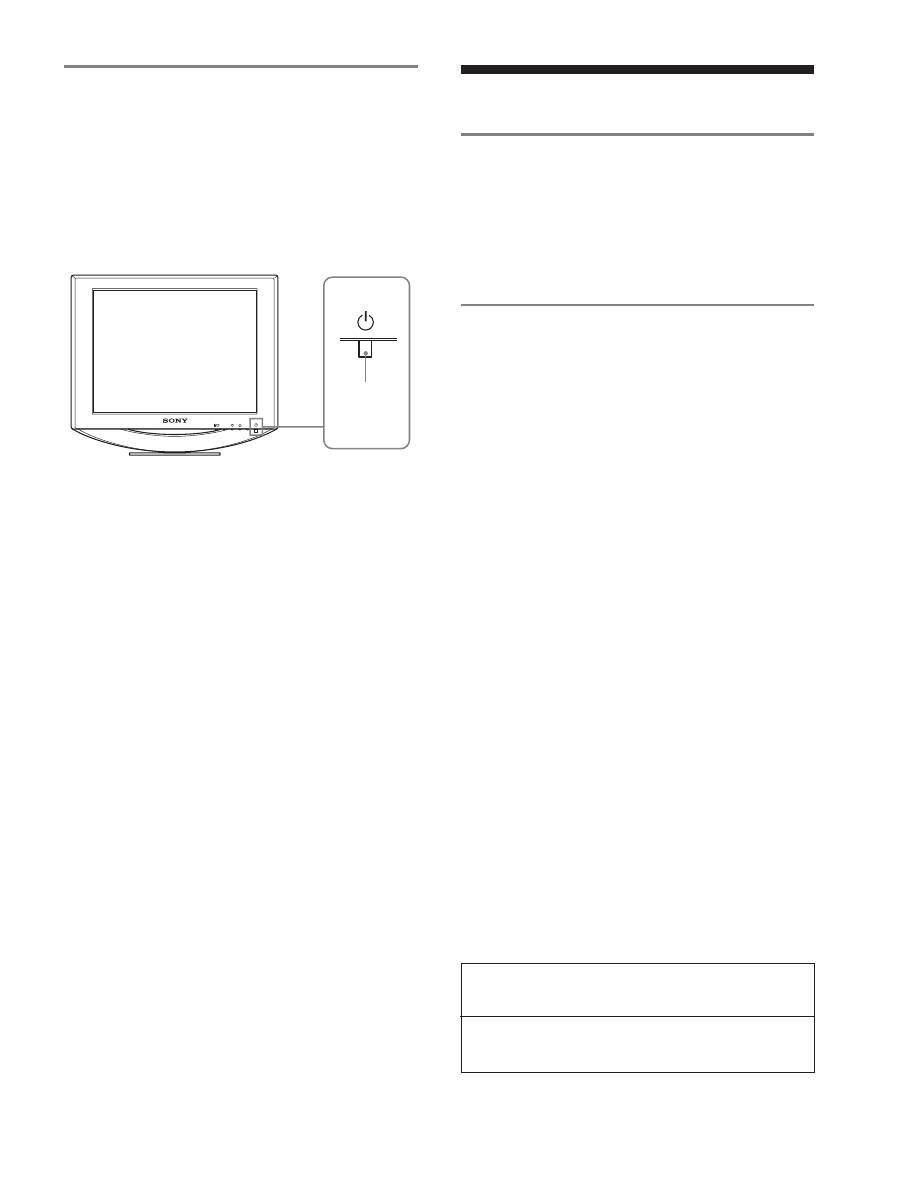

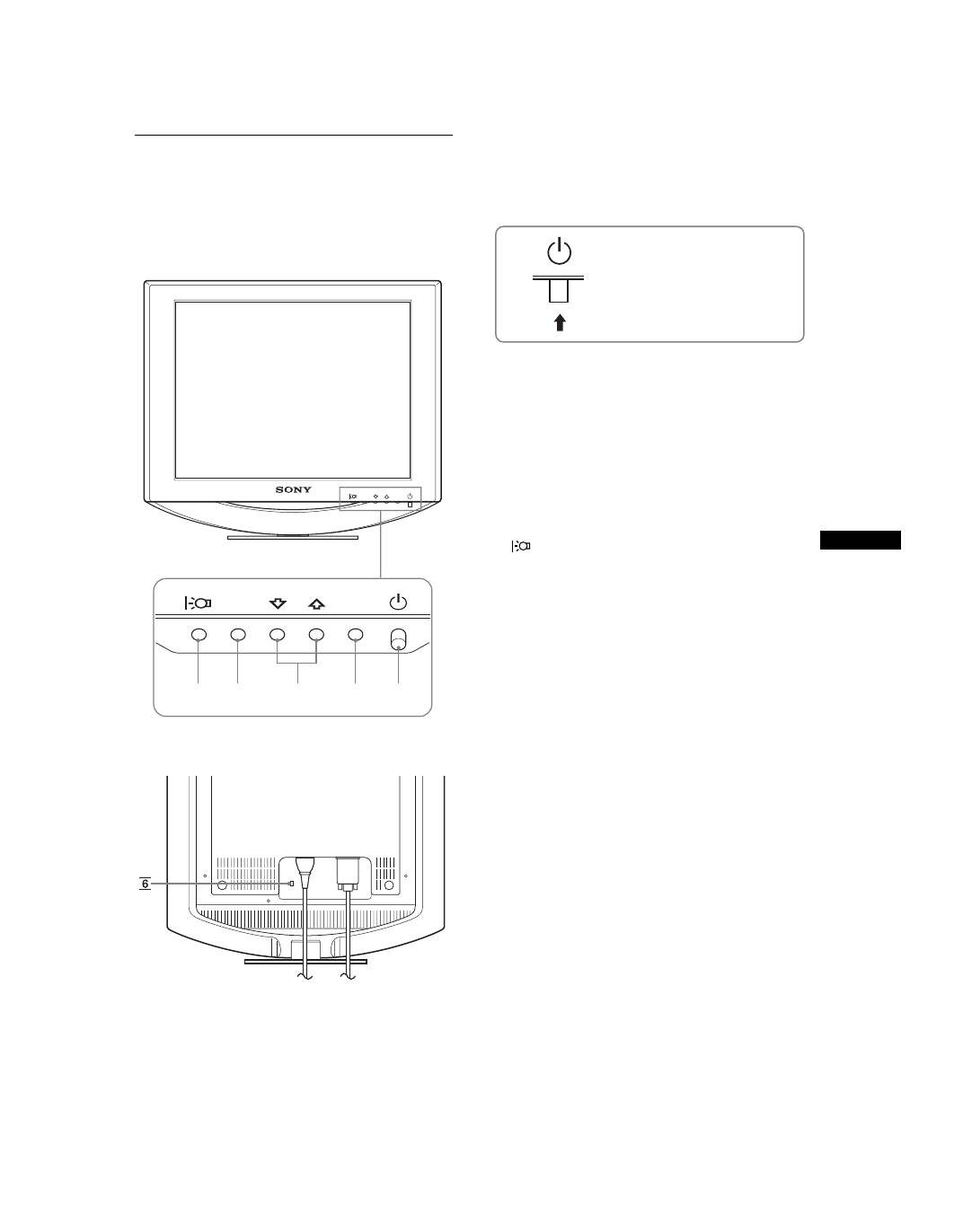

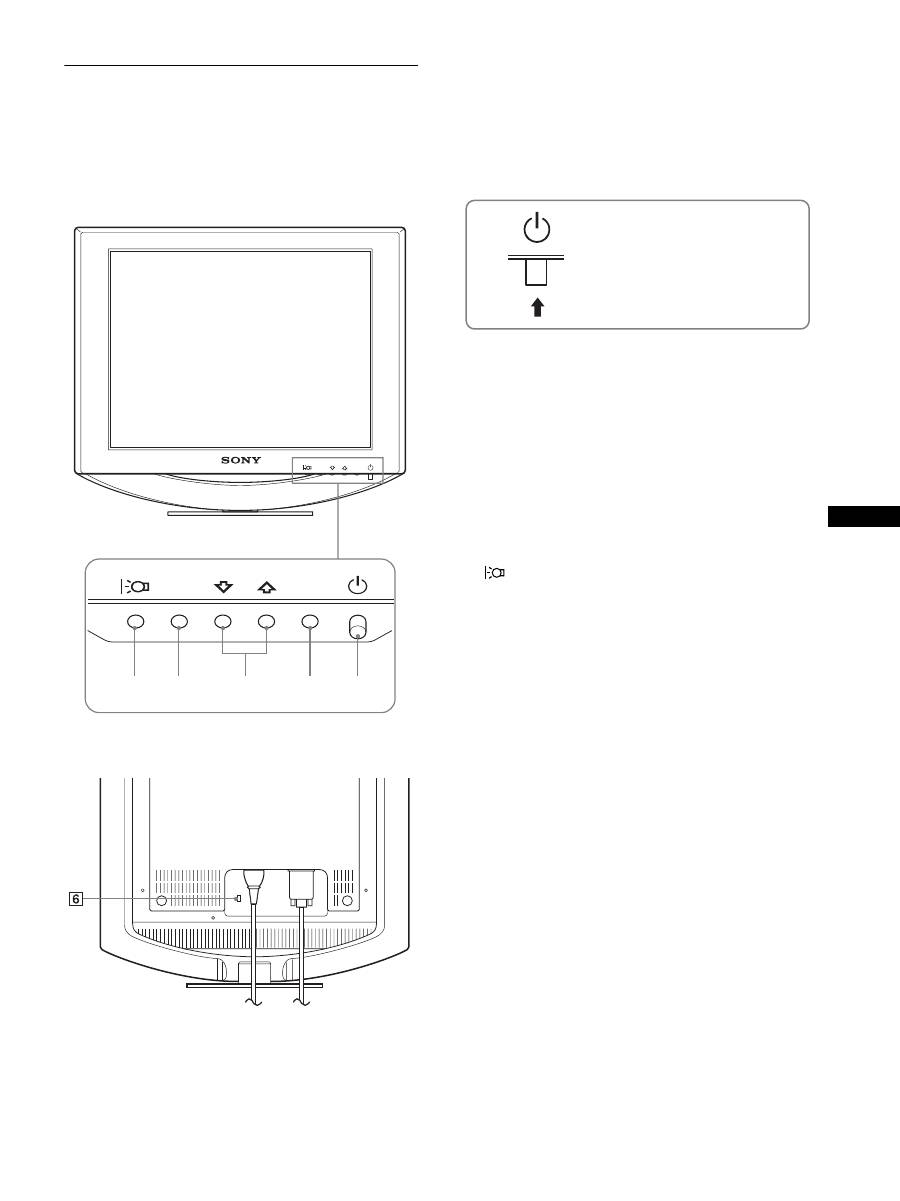

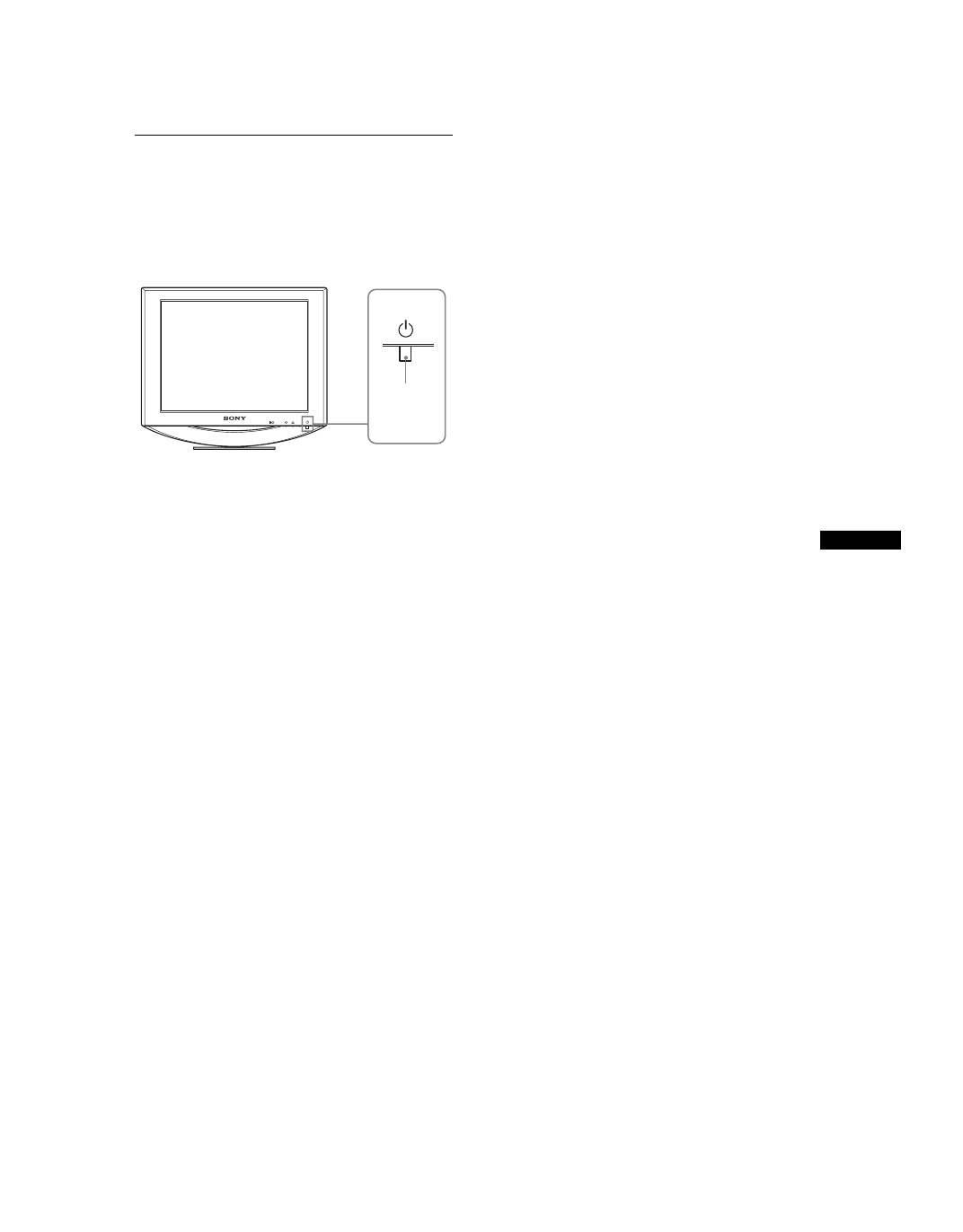

Identifying parts and controls

See the pages in parentheses for further details.

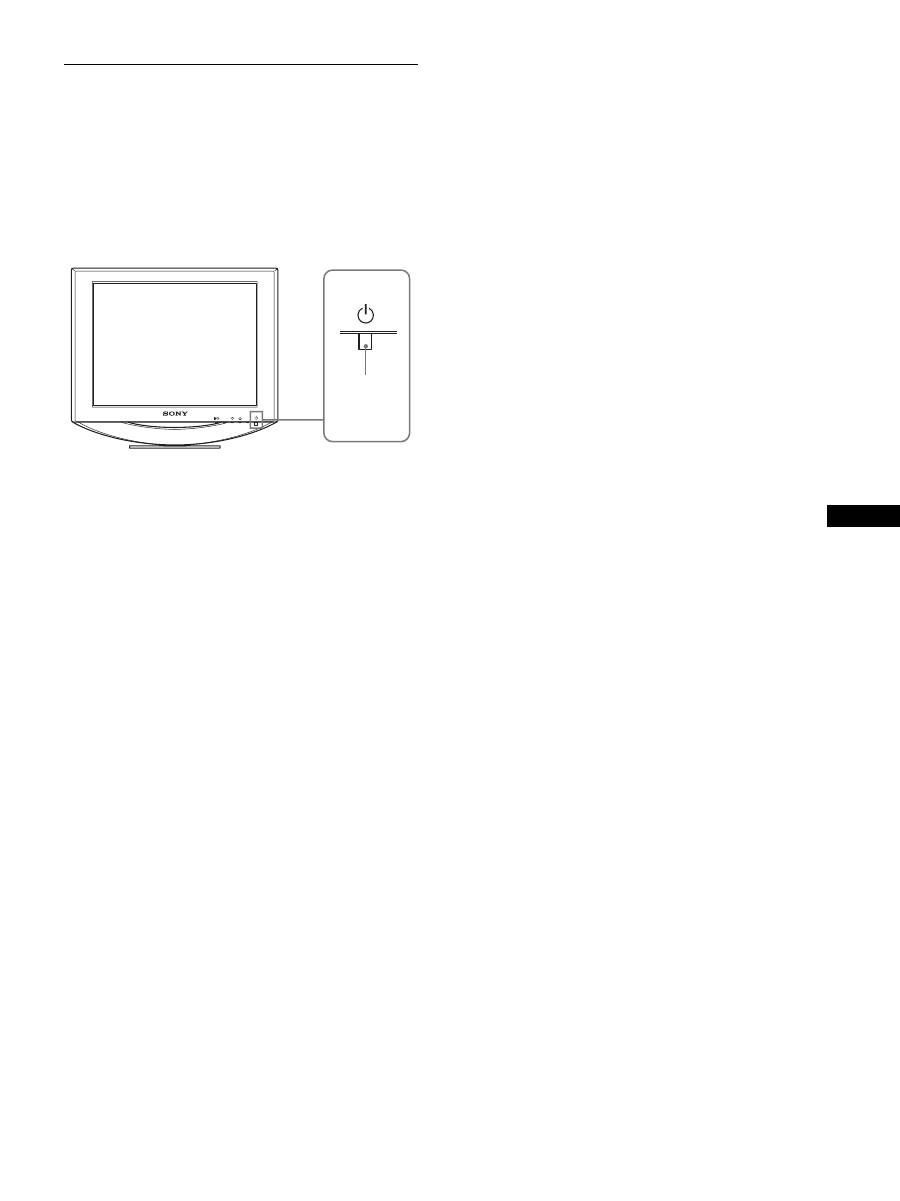

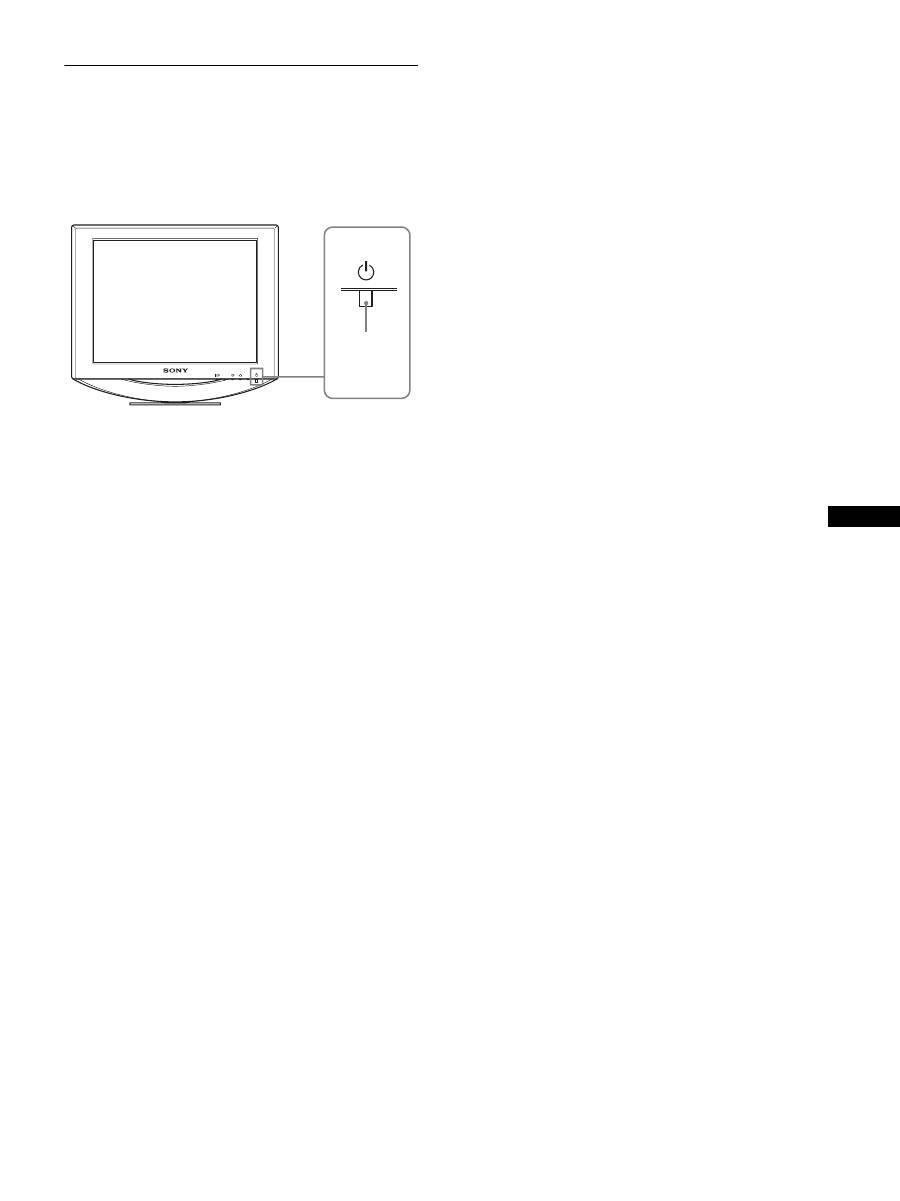

The

1

 (power) switch and the control buttons are on the lower

right part of the front of the monitor.

1

1

(Power) switch and indicator (pages 9, 15, 19)

To turn the display on or off, press the

1

(power) switch

upward.

The power indicator lights up in green when the display is

turned on, and lights up in orange when the monitor is in

power saving mode.

2

MENU button (pages 10, 11)

This button displays or closes the main menu.

3

M

/

m

buttons (page 11)

These buttons function as the

M

/

m

 buttons when selecting the

menu items and making adjustments.

4

OK button (page 11)

This button selects the item or executes the settings in the

menu.

5

 button (page 10)

This button is used to change the brightness of the screen.

6

Security Lock Hole

The security lock hole should be applied with the Kensington

Micro Saver Security System.

Micro Saver Security System is a trademark of Kensington.

MENU

OK

MENU

OK

1

2

3

4

5

Front of the LCD display

Rear of the display stand

Press upward to turn the display on or off.

(continued)

6

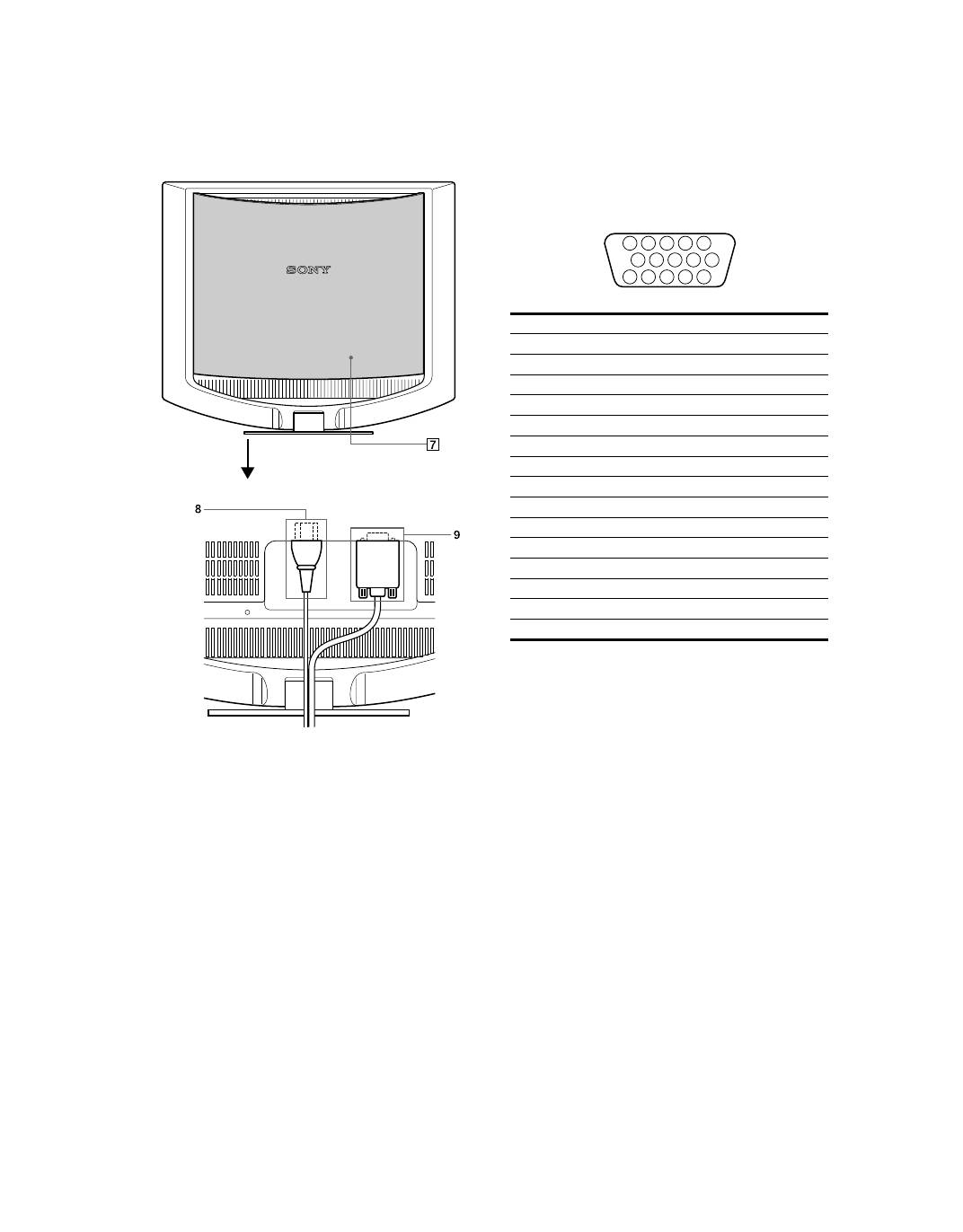

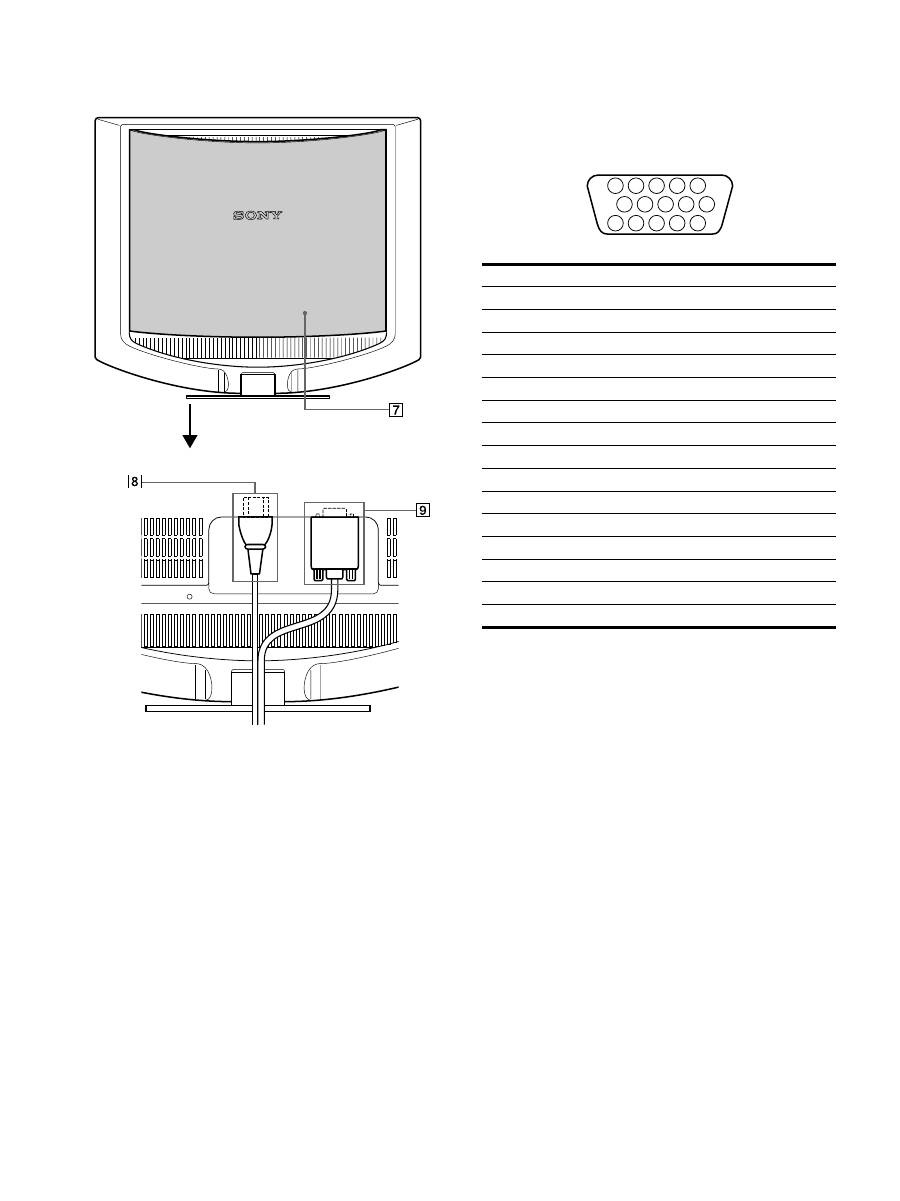

Rear of the LCD display

The illustration of the back of the monitor show here is the

SDM-HS53.

7

Back cover (page 8)

Open this cover when you connect/disconnect cables or cords.

8

AC IN connector (page 8)

Connect the power cord (supplied).

9

HD15 (RGB) input connector (page 7)

This connector inputs RGB video signals (0.7 Vp-p, positive)

and SYNC signals.

* DDC (Display Data Channel) is a standard of VESA.

Open the back cover.

Pin No.

Signal

1

Red

2

Green

3

Blue

4

ID (Ground)

5

DDC Ground*

6

Red Ground

7

Green Ground

8

Blue Ground

9

DDC + 5V*

10

Ground

11

ID (Ground)

12

Bi-Directional Data (SDA)*

13

H. Sync

14

V. Sync

15

Data Clock (SCL)*

5 4

3 2 1

6

7

8

9

10

11

12

13

14

15

7

GB

Setup

Before using your monitor, check that the following items are

included in your carton:

• LCD  display

• Power cord

• HD15-HD15 video signal cable

• Cord  strap

• Utility/Instruction Manual CD-ROM (utility software for

Windows/Macintosh, Operating Instructions)

• Warranty card

• Quick Setup Guide

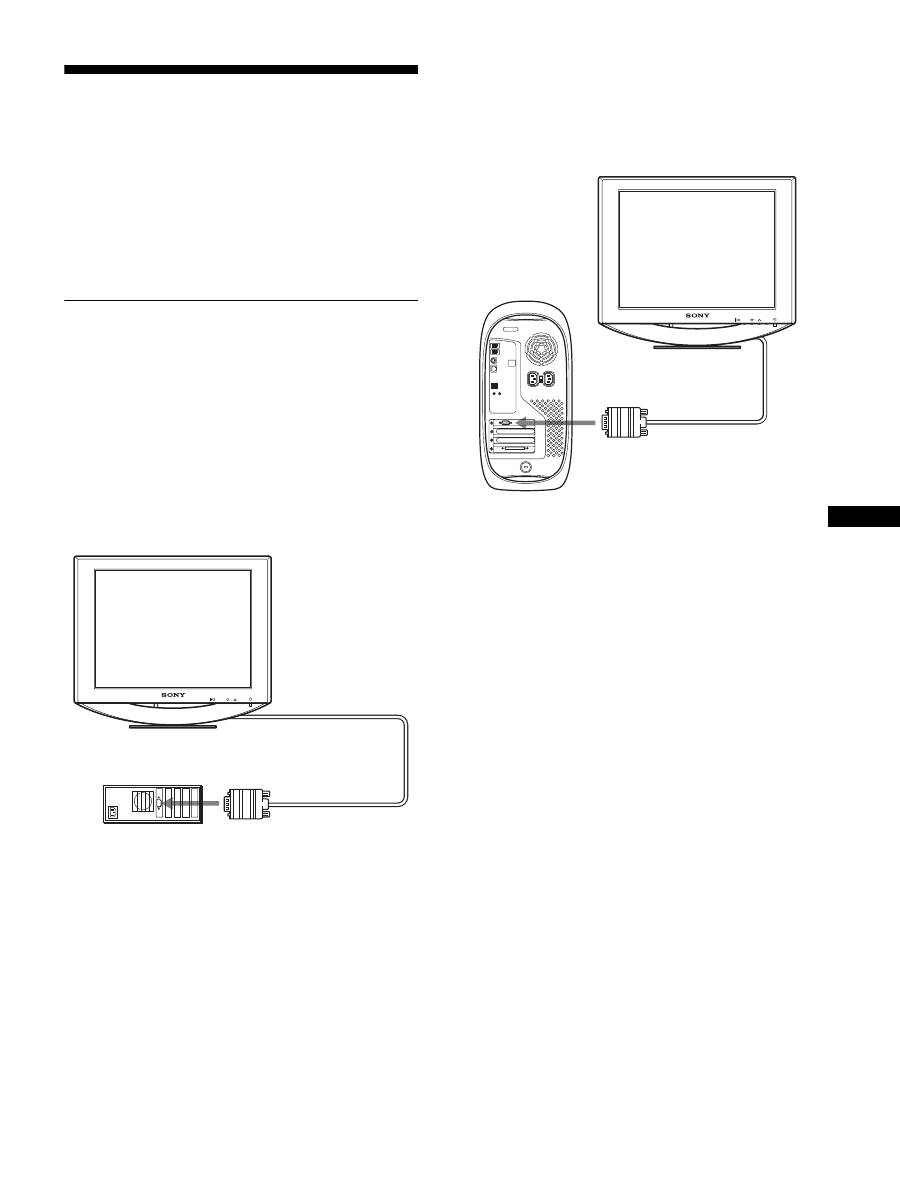

Step 1: Connect the display to your

computer

Turn off the monitor and computer before connecting.

Notes

• Do not touch the pins of the video signal cable connector as this might

bend the pins.

• Check the alignment of the HD15 connector to prevent bending the pins

of the video signal cable connector.

x

Connecting to an IBM PC/AT or compatible

computer

x

Connecting to a Macintosh computer

When connecting this monitor to a Macintosh computer, use the

Macintosh adapter (not supplied) if necessary. Connect the

Macintosh adapter to the computer before connecting the cable.

MENU

OK

IBM PC/AT or

compatible computer

HD15-HD15 video

signal cable (supplied)

to video output

MENU

OK

HD15-HD15 video

signal cable (supplied)

to video output

Macintosh computer

(continued)

8

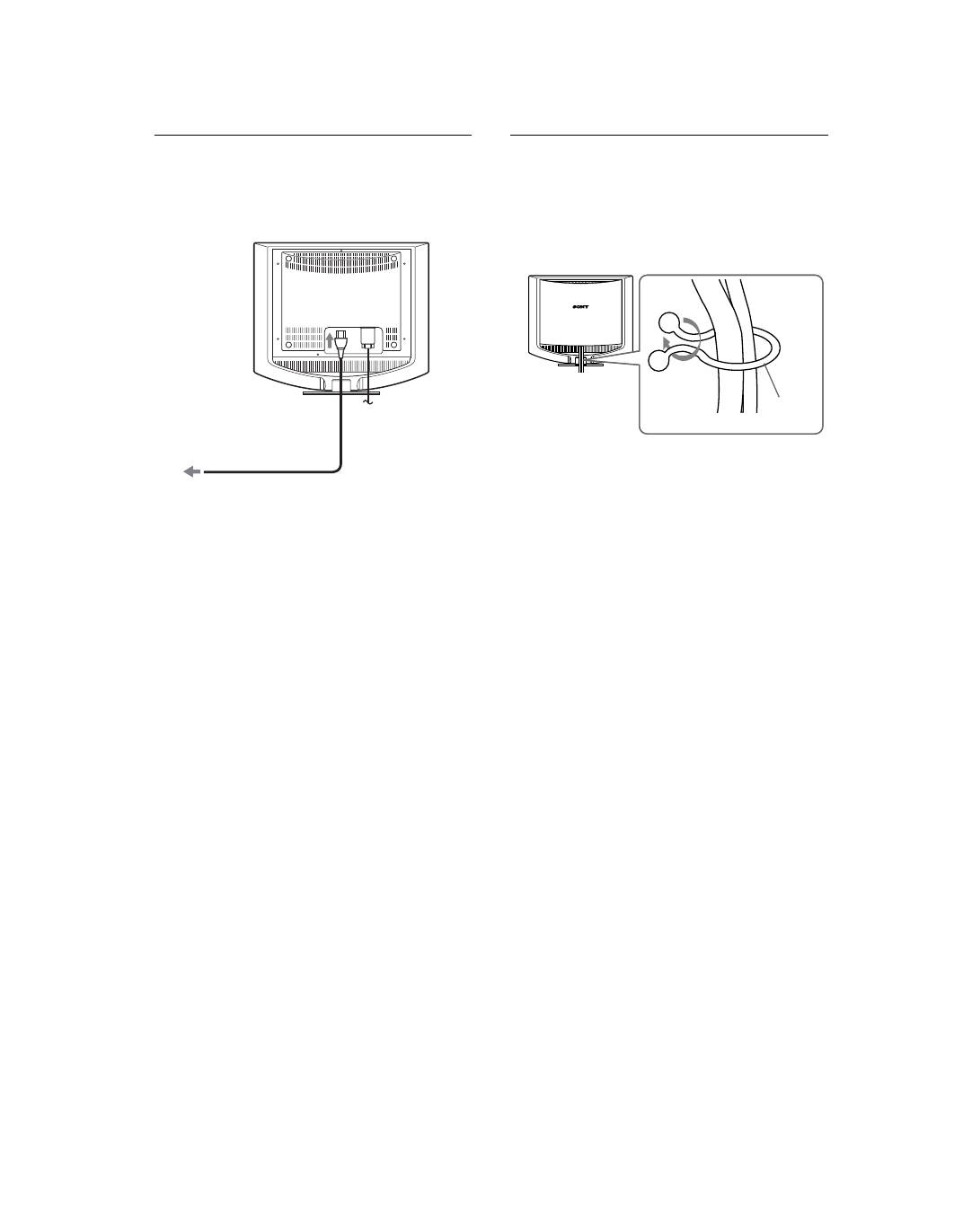

Step 2: Connect the power cord

With the monitor and computer switched off, first connect the

power cord to the monitor, then connect it to a power outlet.

Step 3: Secure the cords and close

the back cover

1

Bundle the cables and cords.

Using the supplied cord strap, bundle the cables and cords.

2

Close the back cover.

The illustration of the back of the monitor show here is that

of the SDM-HS53.

The same applies for the SDM-HS73/HS93 model.

to AC IN

to a power outlet

power cord (supplied)

Cord

strap

The illustration of the back of the monitor show here is

that of the SDM-HS53.

The same applies for the SDM-HS73/HS93 model.

9

GB

Step 4: Turn on the monitor and

computer

1

Press the

1

 (power) switch upward.

The

1

 (power) indicator of the monitor lights up in green.

2

Turn on the computer.

The installation of your monitor is complete. If necessary, use the

monitor’s controls to adjust the picture.

If no picture appears on your screen

• Check that the power cord and the video signal cable are

properly connected.

•

If NO INPUT SIGNAL appears on the screen:

The computer is in the power saving mode. Try pressing any

key on the keyboard or moving the mouse.

•

If CABLE DISCONNECTED appears on the screen:

Check that the video signal cable is properly connected.

•

If OUT OF SCAN RANGE appears on the screen:

Reconnect the old monitor. Then adjust the computer’s

graphics board within the following ranges.

For more information about the on-screen messages, see “Trouble

symptoms and remedies” on page 17.

No need for specific drivers

The monitor complies with the “DDC” Plug & Play standard and

automatically detects all the monitor’s information. No specific driver

needs to be installed to the computer.

The first time you turn on your computer after connecting the monitor, the

setup Wizard may appear on the screen. In this case, follow the on-screen

instructions. The Plug & Play monitor is automatically selected so that

you can use this monitor.

The vertical frequency turns to 60 Hz.

Since flickers are unobtrusive on the monitor, you can use it as it is. You

do not need to set the vertical frequency to any particular high value.

Adjusting the tilt

This display can be adjusted within the angles shown below.

Grasp the lower sides of the LCD panel, then adjust screen tilt.

To use the display comfortably

This display is designed so that you can set it up at a comfortable

viewing angle. Adjust the viewing angle of your display

according to the height of the desk and chair, and so that light is

not reflected from the screen to your eyes.

SDM-HS53

SDM-HS73/HS93

Horizontal

frequency

28–61 kHz

28–80 kHz

Vertical

frequency

48–75 Hz

48–75 Hz

Resolution

1024

×

 768 or less

1280

×

 1024 or less

Approx. 5°

Approx. 20°

10

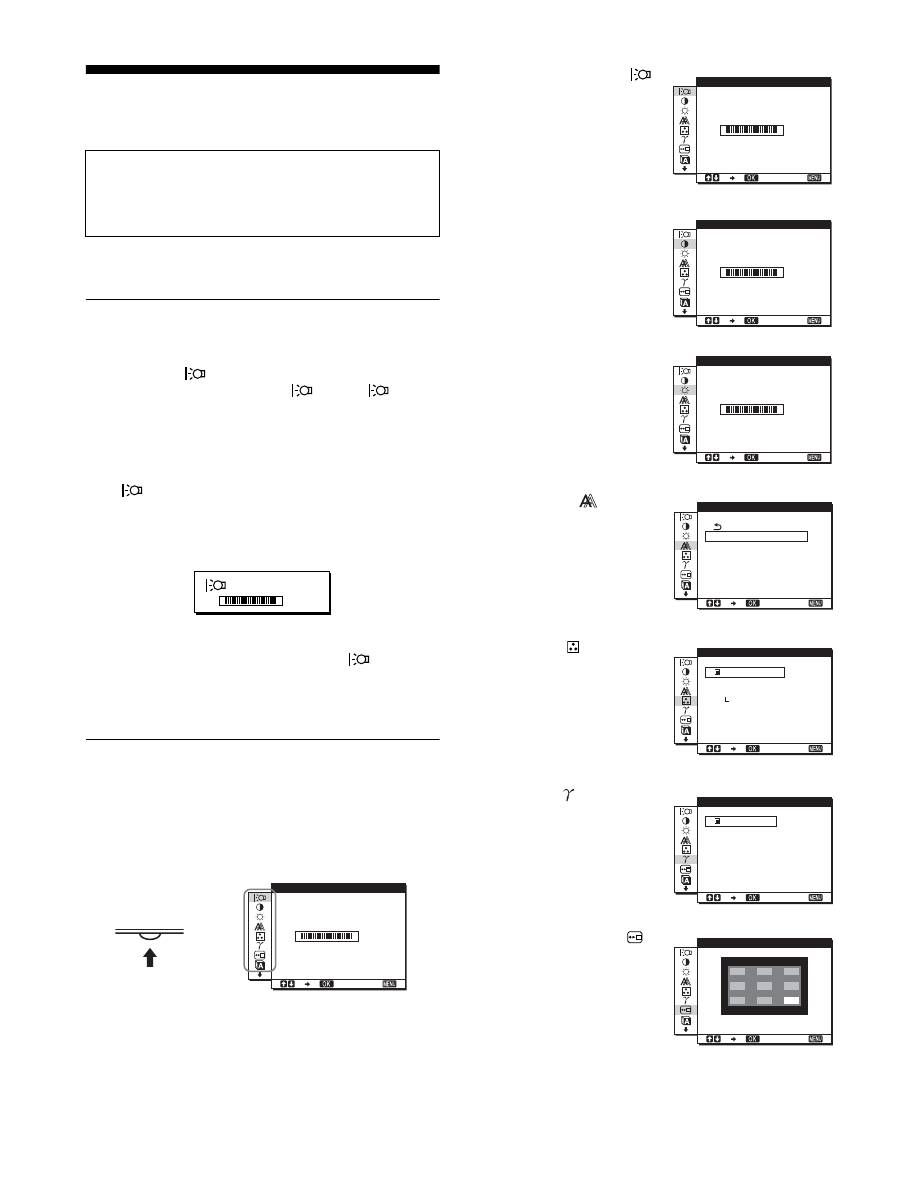

Customizing Your Monitor

You can make numerous adjustments to your monitor using the

on-screen menu.

Adjusting to the desired

brightness

Pressing the

 button, you can change the brightness of the

screen. Each time you press the

 button, the

 mode

changes as follows.

HIGH

t

 MIDDLE

t

 LOW

t

 USER

t

 HIGH

The brightness of the screen will decrease as the

 mode

setting changes from HIGH to LOW.

If you select USER, you can adjust the backlight level by pressing

the

M

/

m

 buttons, the same as when you select BACKLIGHT

using the menu.

Only while the

 mode is set to USER, are the BACKLIGHT,

CONTRAST, and BRIGHTNESS items of the menu available

(page 11).

If you select LOW, the power consumption is reduced (page 15).

Navigating the menu

Press the MENU button to display the main menu on your screen.

See page 11 for more information on using the MENU button.

Use the

M

/

m

 and OK buttons to select the icons in the above main

menu illustration. The following

1

~

9

 menu appears. Keep

pressing

m

to scroll down until the icons in menu

9

 appear. See

page 11 for more information on using the

M

/

m

 and OK buttons.

Before making adjustments

Connect the monitor and the computer, and turn them on.

Wait for at least 30 minutes before making adjustments for the

best result.

U S E R

:

1 0 0

MENU

,

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

B A C K L

G H T

I

1

BACKLIGHT

(page 11)

Select the BACKLIGHT

menu to adjust the brightness

of the backlight.

2

CONTRAST

6

 (page 11)

Select the CONTRAST

menu to adjust the picture

contrast.

3

BRIGHTNESS

8

(page 11)

Select the BRIGHTNESS

menu to adjust the picture

brightness (black level).

4

SCREEN

(page 12)

Select the SCREEN menu to

adjust the picture’s sharpness

(phase/pitch) or its centering

(horizontal/vertical

position).

5

COLOR

(page 13)

Select the COLOR menu to

adjust the color temperature

of the picture. This adjusts

the tone of the screen.

6

GAMMA

(page 14)

Select the GAMMA menu to

change the picture’s color

shade setting.

7

MENU POSITION

(page 14)

Select the MENU

POSITION to change the on-

screen menu position.

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

ZZ...

B A C K L

G H T

I

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

C O N T R A S T

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

B R G H T N E S S

I

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

AU TO

    P H A S E

    P I T C H

    H     C E N T E R

    V     C E N T E R

S C R E E N

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

9 3 0 0 K

6 5 0 0 K

U S E R

    A D J U S T

C O L O R

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

GAMMA 1

GAMMA 2

GAMMA 3

GAMMA

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

M E N U   P O S     T     O N

I

I

11

GB

x

Using the MENU,

M

/

m

, and OK buttons

1

Display the main menu.

Press the MENU button to display the main menu on your

screen.

2

Select the menu you want to adjust.

Press the

M

/

m

 buttons to display the desired menu. Press the

OK button to select the menu item.

3

Adjust the menu.

Press the

M

/

m

 buttons to make the adjustment, then press the

OK button.

When you press the OK button, the setting is stored, then the

display returns to the previous menu.

4

Close the menu.

Press the MENU button once to return to normal viewing. If

no buttons are pressed, the menu closes automatically after

about 30 seconds.

x

Resetting the adjustments

You can reset the adjustments using the RESET menu. See

page 14 for more information on resetting the adjustments.

Adjusting the backlight

(BACKLIGHT)

If the screen is too bright, adjust the backlight and make the screen

easier to see.

Note

The backlight cannot be adjusted when the

 mode is set to HIGH,

MIDDLE, or LOW (page 10).

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

 (BACKLIGHT)

and press the OK button.

The BACKLIGHT menu appears on the screen.

3

Press the

M

/

m

 buttons to adjust the light level and

press the OK button.

Adjusting the contrast

(CONTRAST)

Adjust the picture contrast.

Note

The contrast cannot be adjusted when the

 mode is set to HIGH,

MIDDLE, or LOW (page 10).

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

6

 (CONTRAST) and

press the OK button.

The CONTRAST menu appears on the screen.

3

Press the

M

/

m

 buttons to adjust the contrast and

press the OK button.

Adjusting the black level of an

image (BRIGHTNESS)

Adjust the picture brightness (black level).

Note

The brightness cannot be adjusted when the

 mode is set to HIGH,

MIDDLE, or LOW (page 10).

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

8

 (BRIGHTNESS)

and press the OK button.

The BRIGHTNESS menu appears on the screen.

3

Press the

M

/

m

 buttons to adjust the brightness and

press the OK button.

8

LANGUAGE

(page 14)

Select LANGUAGE to

change the language used on

menus or messages.

9

Other menus (page 14)

Set the following menu

items.

• RESET

0

• MENU  LOCK

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

L A N G UA G E

E N G L   I   S H

F R A N Ç A   I   S

D E U T S C H

E S P A Ñ O L

  I   T A L   I   A N O

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

O K

C A N C E L

R E S E T

MENU

OK

,

OK

,

MENU

12

Adjusting the picture’s sharpness

and centering (SCREEN)

x

Automatic picture quality adjustment

function

When the monitor receives an input signal, it

automatically adjusts the picture’s position and

sharpness (phase/pitch), and ensures that a clear

picture appears on the screen (page 15).

Note

While the automatic picture quality adjustment function is activated, only

the

1

(power) switch will operate.

If the automatic picture quality adjustment function of

this monitor seems to not completely adjust the picture

You can make further automatic adjustment of the picture quality

for the current input signal. (See AUTO below.)

If you still need to make further adjustments to the

picture quality

You can manually adjust the picture’s sharpness (phase/pitch) and

position (horizontal/vertical position).

These adjustments are stored in memory and automatically

recalled when the display receives the same input signal.

These settings may have to be repeated if you change the input

signal after reconnecting your computer.

x

Make further automatic adjustments to the

picture quality for the current input signal

(AUTO)

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

 (SCREEN) and

press the OK button.

The SCREEN menu appears on the screen.

3

Press the

M

/

m

 buttons to select AUTO and press the

OK button.

Make the appropriate adjustments of the screen’s phase, pitch

and horizontal/vertical position for the current input signal

and store them.

4

Press the

M

/

m

 buttons to select

 and press the OK

button.

Return to the menu screen.

x

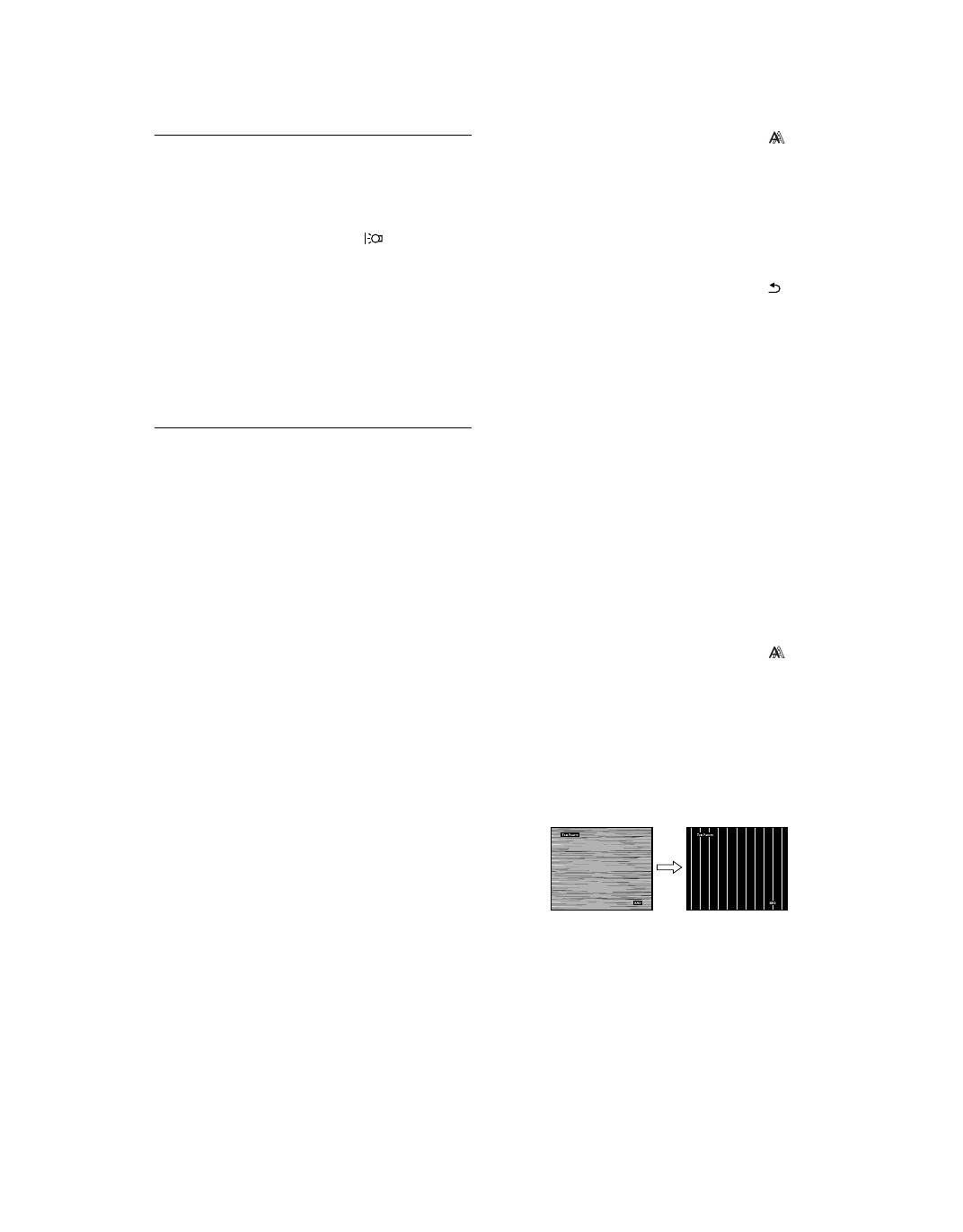

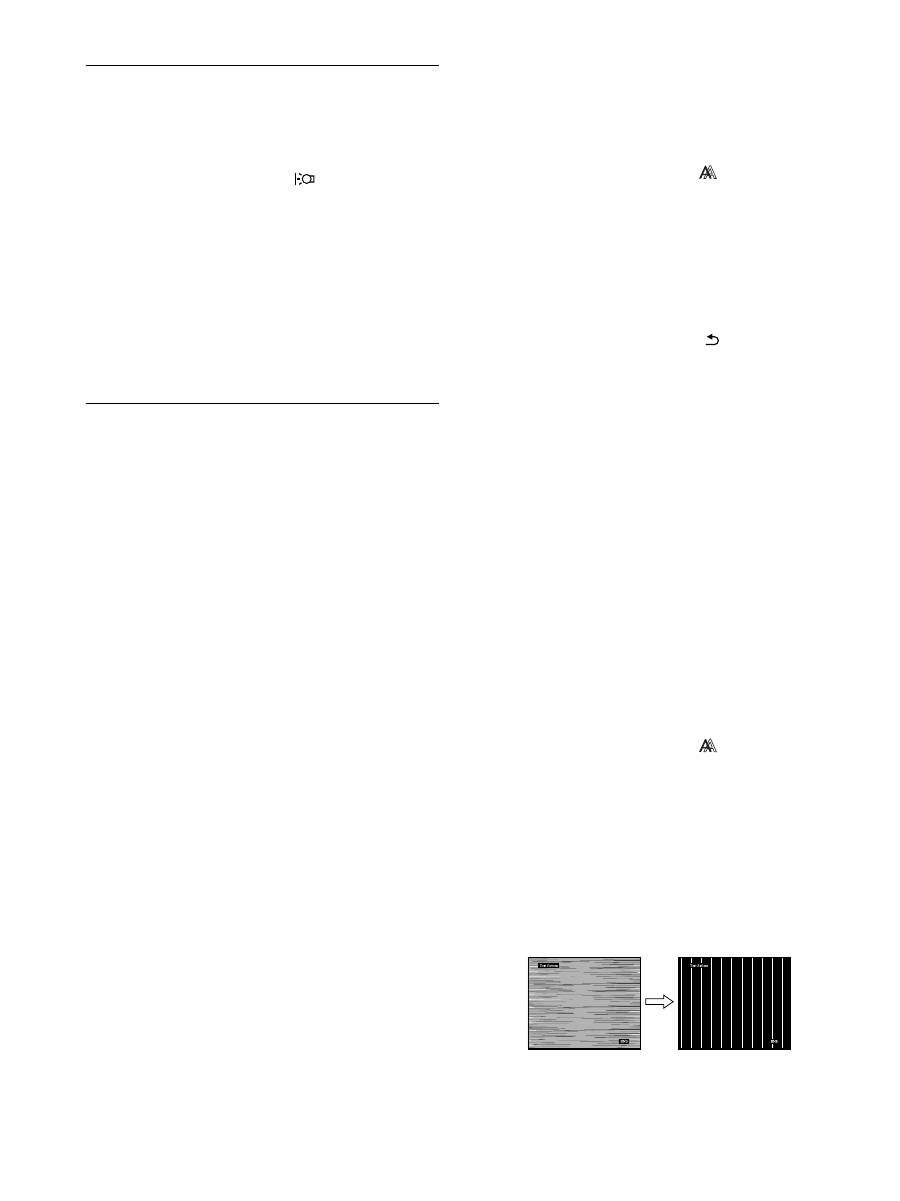

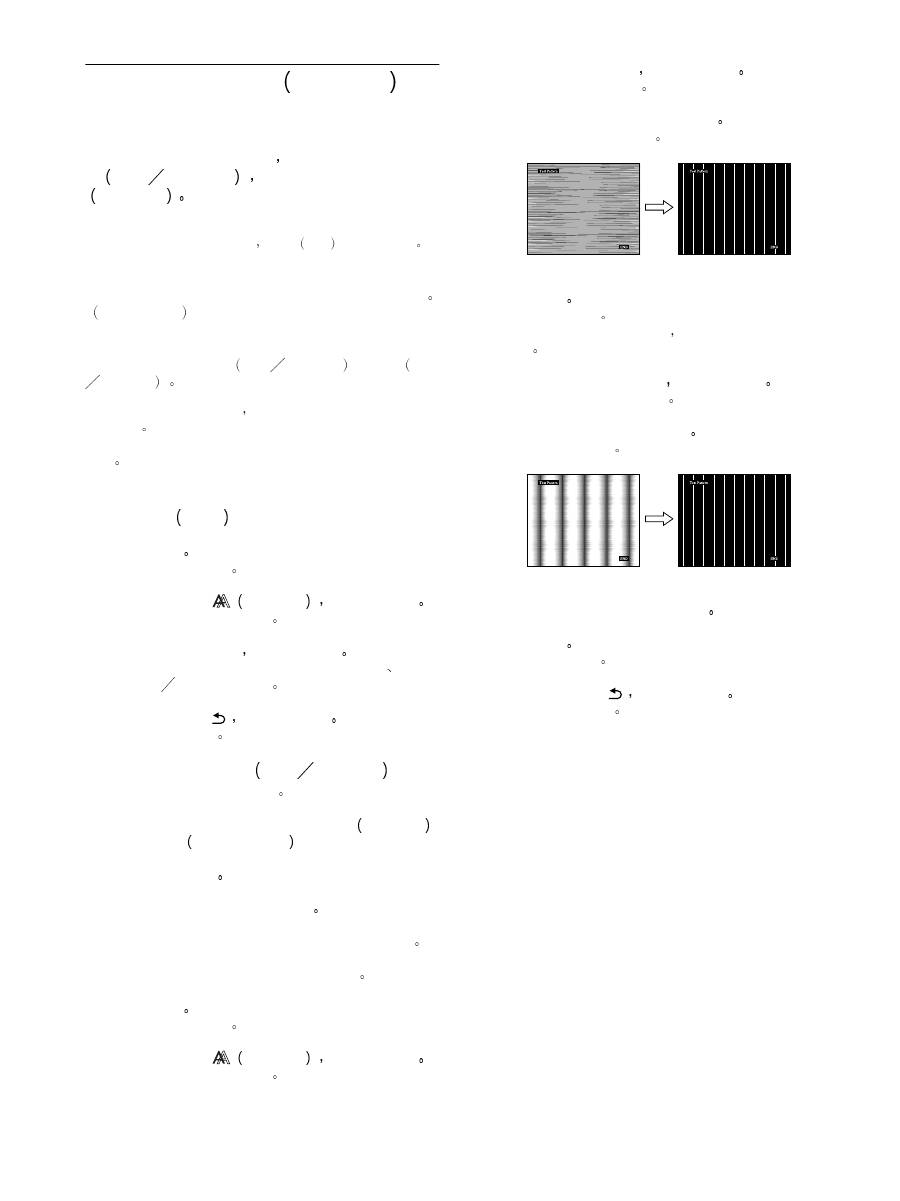

Adjust the picture’s sharpness manually

(PHASE/PITCH)

You can adjust the picture’s sharpness as follows.

1

Set the resolution to 1024

×

 768 (SDM-HS53)

1280

×

 1024 (SDM-HS73/HS93) on the computer.

2

Load the Utility Disk.

3

Start the Utility Disk and display the test pattern.

For Windows

Click [Utility]

t

 [Windows]/[Win Utility.exe].

For Macintosh

Click [Utility]

t

 [Mac]/[Mac Utility].

4

Press the MENU button.

The main menu appears on the screen.

5

Press the

M

/

m

 buttons to select

 (SCREEN) and

press the OK button.

The SCREEN menu appears on the screen.

6

Press the

M

/

m

 buttons to select PHASE and press

the OK button.

The PHASE menu appears on the screen.

7

Press the

M

/

m

 buttons until the horizontal stripes

are at a minimum.

Adjust so that the horizontal stripes are at a minimum.

8

Press the OK button.

Return to the SCREEN menu.

If vertical stripes are observed over the entire screen, adjust

pitch by the following steps.

9

Press the

M

/

m

 buttons to select PITCH and press the

OK button.

The PITCH menu appears on the screen.

10

Press the

M

/

m

 buttons until the vertical stripes

disappear.

Adjust so that the vertical stripes disappear.

11

Click

[END]

 on the screen to turn off the test pattern.

12

Press the OK button.

Return to the SCREEN menu.

13

Press the

M

/

m

 buttons to select

 and press the OK

button.

Return to the menu screen.

13

GB

x

Adjust the picture’s position manually

(H CENTER/V CENTER)

If the picture is not in the center of the screen, adjust the picture’s

centering as follows.

1

Load the Utility Disk.

2

Start the Utility Disk and display the test pattern.

For Windows

Click [Utility]

t

[Windows]/[Win Utility.exe].

For Macintosh

Click [Utility]

t

 [Mac]/[Mac Utility].

3

Press the MENU button.

The main menu appears on the screen.

4

Press the

M

/

m

 buttons to select

 (SCREEN) and

press the OK button.

The SCREEN menu appears on the screen.

5

Press the

M

/

m

 buttons to select H CENTER or V

CENTER and press the OK button.

The H CENTER or V CENTER menu appears on the screen.

6

Press the

M

/

m

 buttons to center the test pattern in

the screen.

7

Click

[END]

 on the screen to turn off the test pattern.

8

Press the OK button.

Return to the SCREEN menu.

9

Press the

M

/

m

 buttons to select

 and press the OK

button.

Return to the menu screen.

Adjusting the color temperature

(COLOR)

You can select the color level of the picture’s white color field

from the default color temperature settings.

Also, if necessary, you can fine tune the color temperature.

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

 (COLOR) and

press the OK button.

The COLOR menu appears on the screen.

3

Press the

M

/

m

 buttons to select the desired color

temperature and press the OK button.

Whites will change from a bluish hue to reddish hue as the

temperature is lowered from 9300K (default setting) to

6500K.

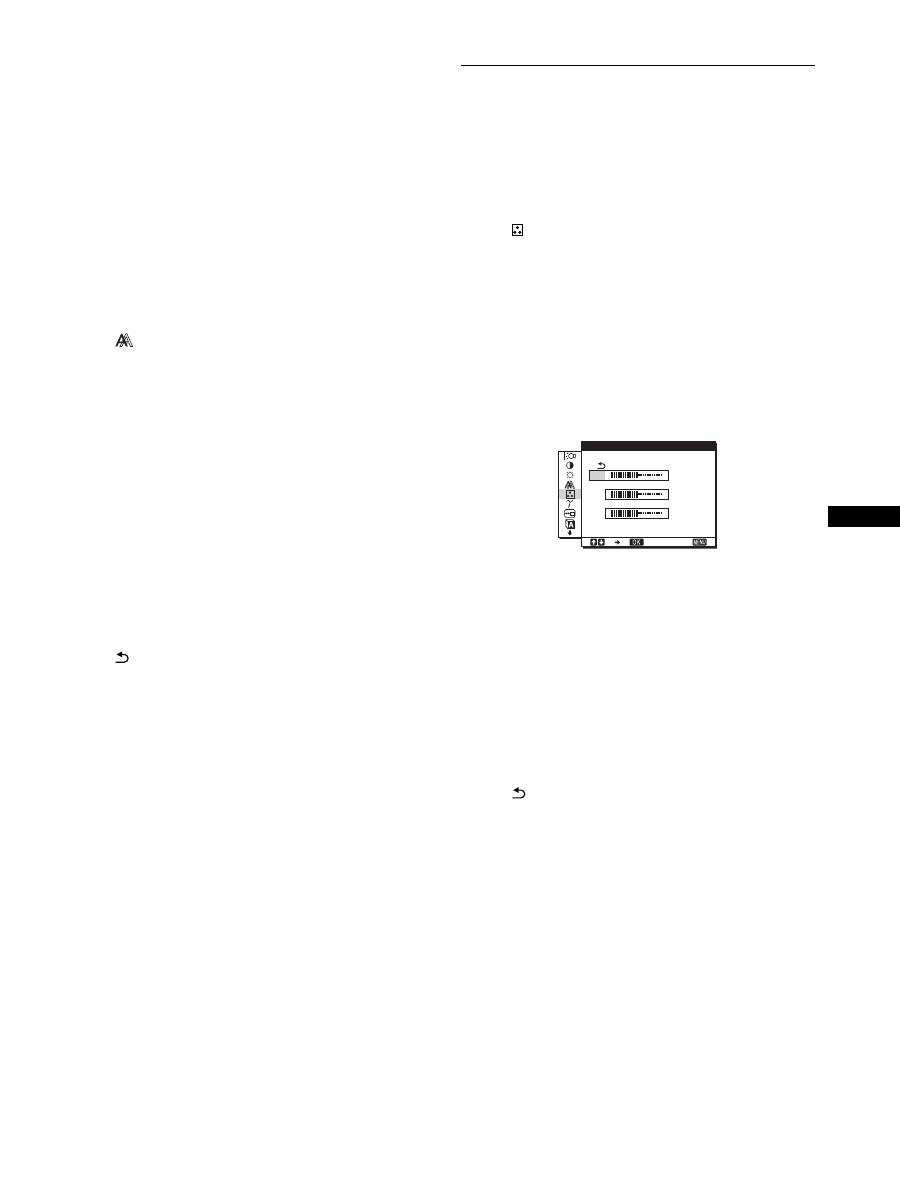

Fine tuning the color temperature

(USER ADJUSTMENT)

1

Press the

M

/

m

 buttons to select ADJUST and press

the OK button.

The USER ADJUSTMENT menu appears on the screen.

2

Press the

M

/

m

 buttons to select R (Red) or B (Blue)

and press the OK button. Then press the

M

/

m

buttons to adjust the color temperature and press

the OK button.

Since this adjustment changes the color temperature by

increasing or decreasing the R and B components with respect

to G (green), the G component is fixed.

3

Press the

M

/

m

 buttons to select

, then press the

OK button.

The new color setting is stored in memory for USER

ADJUSTMENT and automatically recalled whenever USER

is selected.

The main menu appears on the screen.

1 2 0

1 2 0

1 2 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

R

G

B

U S E R     A D J U S T M E N T

14

Changing the gamma setting

(GAMMA)

You can associate the picture’s color shade on the screen with the

picture’s original color shade.

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

 (GAMMA) and

press the OK button.

The GAMMA menu appears on the screen.

3

Press the

M

/

m

 buttons to select the desired mode

and press the OK button.

Changing the menu’s position

(MENU POSITION)

You can change the menu position if it is blocking an image on

the screen.

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

 (MENU

POSITION) and press the OK button.

The MENU POSITION menu appears on the screen.

3

Press the

M

/

m

 buttons to select the desired position

and press the OK button.

There are three positions each for the top, center and bottom

of the screen.

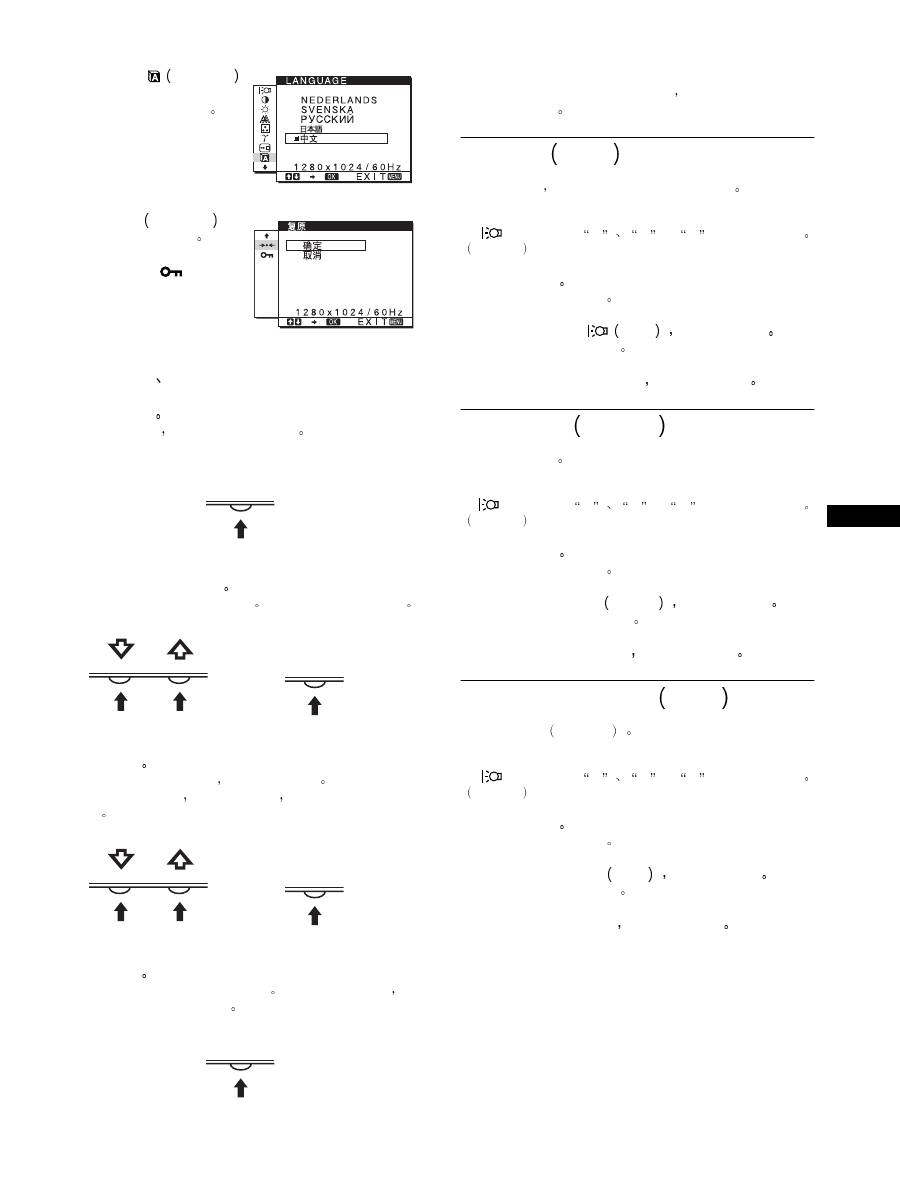

Selecting the on-screen menu

language (LANGUAGE)

You can change the language used on menus or messages

displayed on this monitor.

1

Press the MENU button.

The main menu appears on the screen.

2

Press the

M

/

m

 buttons to select

 (LANGUAGE)

and press the OK button.

The LANGUAGE menu appears on the screen.

3

Press the

M

/

m

 buttons to select a language and

press the OK button.

• ENGLISH

• FRANÇAIS: French

• DEUTSCH: German

• ESPAÑOL: Spanish

• ITALIANO: Italian

• NEDERLANDS: Dutch

• SVENSKA: Swedish

•

: Russian

•

: Japanese

•

:  Chinese

Additional settings

You can adjust the following options:

• RESET

0

• MENU LOCK

1

Press the MENU button.

The main menu appears on the screen.

2

Keep pressing the

m

 button until the icon of the

desired option item appears.

3

Press the

M

/

m

 buttons to select the desired option

item and press the OK button.

Adjust the selected option item according to the following

instructions.

x

Resetting the adjustment data to the defaults

You can reset the adjustments to the default settings.

1

Press the

M

/

m

 buttons to select

0

 (RESET) and

press the OK button.

The RESET menu appears on the screen.

2

Press the

M

/

m

 buttons to select the desired mode

and press the OK button.

• OK: To reset all of the adjustment data to the default

settings. Note that the

 (LANGUAGE) setting is

not reset by this method.

• CANCEL:To cancel resetting and return to the menu

screen.

x

Locking the menus and controls

You can lock the control of buttons to prevent accidental

adjustments or resetting.

1

Press the

M

/

m

 buttons to select

 (MENU LOCK)

and press the OK button.

The MENU LOCK menu appears on the screen.

2

Press the

M

/

m

 buttons to select ON or OFF and

press the OK button.

• ON: Only the

1

(power) switch will operate. If you

attempt any other operation, the

 (MENU LOCK)

icon appears on the screen.

• OFF: Set

 (MENU LOCK) to OFF. If you set the

(MENU LOCK) item to ON, only this menu item can

be selected.

15

GB

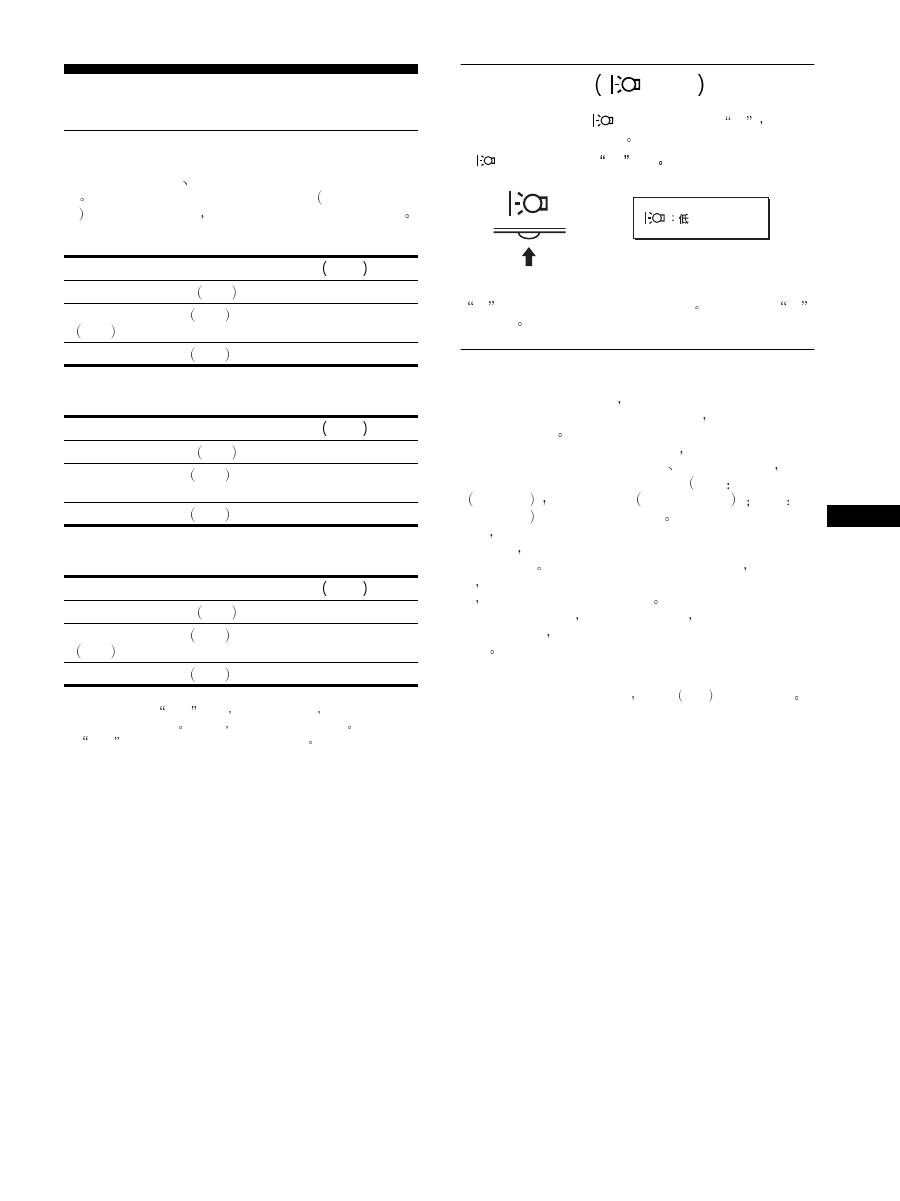

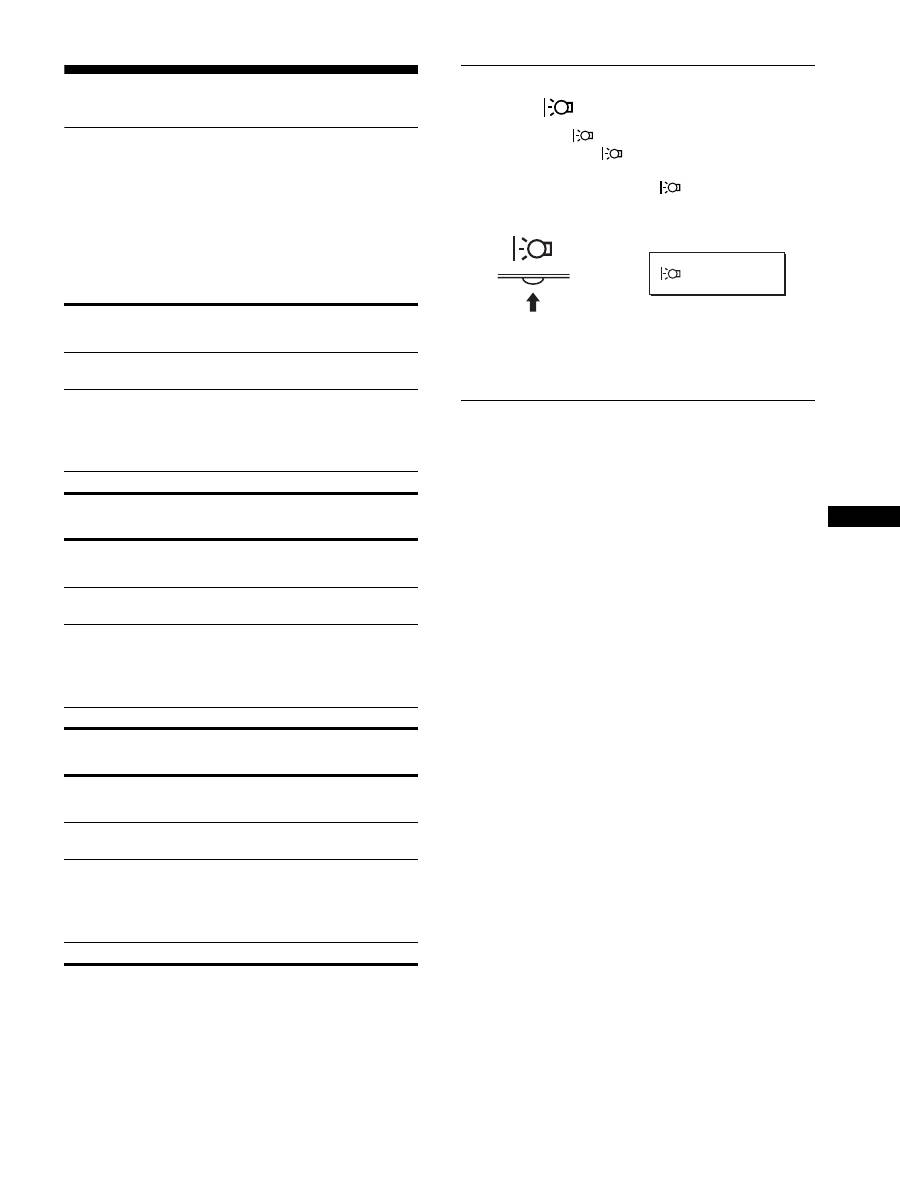

Technical Features

Power saving function

This monitor meets the power-saving guidelines set by VESA,

E

NERGY

S

TAR, and NUTEK. If the monitor is connected to a

computer or video graphics board that is DPMS (Display Power

Management Signaling) compliant, the monitor will automatically

reduce power consumption as shown below.

SDM-HS53

SDM-HS73

SDM-HS93

*

When your computer enters the “active off” mode, the input signal is

cut and NO INPUT SIGNAL appears on the screen. After 5 seconds,

the monitor enters the power saving mode.

** “deep sleep” is the power saving mode defined by the Environmental

Protection Agency.

Reducing the power consumption

(

mode)

If you set the

 mode to LOW by pressing the

 button on

the front of the monitor, the backlight level is reduced and the

power consumption is reduced, too.

Press the

 button several times until LOW appears.

LOW appears on the screen and the backlight level is reduced.

LOW automatically disappears after about 5 seconds.

Automatic picture quality

adjustment function

When the monitor receives an input signal, it automatically

matches the signal to one of the factory preset modes stored in the

monitor’s memory to provide a high quality picture at the center

of the screen.

For input signals that do not match one of the factory preset

modes, the automatic picture quality adjustment function of this

monitor automatically adjusts the picture position, phase, and

pitch, and ensures that a clear picture appears on the screen for

any timing within the monitor’s frequency range (horizontal: 28 –

61 kHz (SDM-HS53), 28 – 80 kHz (SDM-HS73/HS93), vertical:

48 – 75 Hz).

Consequently, the first time the monitor receives input signals

that do not match one of the factory preset modes, the monitor

may take a longer time than normal for displaying the picture on

the screen. This adjustment data is automatically stored in

memory so that next time, the monitor will function in the same

way as when the monitor receives the signals that match one of

the factory preset modes.

In all modes as above, if the picture is adjusted, the adjustment

data is stored as a user mode and automatically recalled whenever

the same input signal is received.

Note

While the automatic picture quality adjustment function is activated, only

the

1

 (power) switch will operate.

Power mode

Power consumption

1

 (power)

indicator

normal

operation

25 W (max.)

green

active off*

(deep sleep)**

1 W (max.)

orange

power off

1 W (max.)

off

Power mode

Power consumption

1

 (power)

indicator

normal

operation

45 W (max.)

green

active off*

(deep sleep)**

1 W (max.)

orange

power off

1 W (max.)

off

Power mode

Power consumption

1

 (power)

indicator

normal

operation

50 W (max.)

green

active off*

(deep sleep)**

1 W (max.)

orange

power off

1 W (max.)

off

L OW

:

,

16

Troubleshooting

Before contacting technical support, refer to this section.

On-screen messages

If there is something wrong with the input signal, one of the

following messages appears on the screen. To solve the problem,

see “Trouble symptoms and remedies” on page 17.

If OUT OF SCAN RANGE appears on the screen

This indicates that the input signal is not supported by the

monitor’s specifications. Check the following items.

If “xxx.x kHz/xxx Hz” is displayed

This indicates that either the horizontal or vertical frequency

is not supported by the monitor’s specifications.

The figures indicate the horizontal and vertical frequencies of

the current input signal.

If “RESOLUTION > 1024

×

768” is displayed

(SDM-HS53)

This indicates that the resolution is not supported by the

monitor’s specifications.

If “RESOLUTION > 1280

×

1024” is displayed

(SDM-HS73/HS93)

This indicates that the resolution is not supported by the

monitor’s specifications.

If NO INPUT SIGNAL appears on the screen

This indicates that no signal is being input.

GO TO POWER SAVE

The monitor will enter the power saving mode after about 5

seconds from the time the message is displayed.

If CABLE DISCONNECTED appears on the screen

This indicates that the video signal cable has been disconnected.

GO TO POWER SAVE

The monitor will enter the power saving mode after about 5

seconds from the time the message is displayed.

OUT OF SCAN RANGE

x x x . x k H z /

x x x H z

I NFORMA T I ON

I NFORMA T I ON

NO

I NPUT S I GNA L

GO TO POWER SAVE

CAB L E D I SCONNECT ED

GO TO POWER SAVE

I NFORMA T I ON

17

GB

Trouble symptoms and remedies

If a problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.

Use the self-diagnosis function (page 19) if the following recommendations do not resolve the problem.

Symptom

Check these items

No picture

If the

1

(power) indicator is not lit,

or if the

1

(power) indicator will not

light up when the

1

(power) switch

is pressed,

• Check that the power cord is properly connected.

• Check that the

1

 (power) switch is in the “on” position.

If the

1

(power) indicator is green

or flashing orange,

• Use the self-diagnosis function (page 19).

If CABLE DISCONNECTED

appears on the screen,

• Check that the video signal cable is properly connected and all plugs are firmly seated in

their sockets (page 7).

• Check that the video input connector’s pins are not bent or pushed in.

• A non-supplied video signal cable is connected. If you connect a non-supplied video

signal cable, CABLE DISCONNECTED may appear on the screen before entering the

power saving mode. This is not a malfunction.

If NO INPUT SIGNAL appears on

the screen, or the

1

 (power)

indicator is either orange or

alternating between green and

orange,

• Check that the video signal cable is properly connected and all plugs are firmly seated in

their sockets (page 7).

• Check that the video input connector’s pins are not bent or pushed in.

x

Problems caused by a computer or other equipment connected, and not

caused by the monitor

• The computer is in the power saving mode. Try pressing any key on the keyboard or

moving the mouse.

• Check that your graphics board is installed properly.

• Check that the computer’s power is on.

• Restart the computer.

If OUT OF SCAN RANGE appears

on the screen,

x

Problems caused by a computer or other equipment connected, and not

caused by the monitor

• Check that the video frequency range is within that specified for the monitor. If you

replaced an old monitor with this monitor, reconnect the old monitor and adjust the

computer’s graphics board within the following ranges:

Horizontal: 28 – 61 kHz (SDM-HS53), 28 – 80 kHz (SDM-HS73/HS93)

Vertical: 48 – 75 Hz

If you are using Windows and

replaced an old monitor with this

monitor,

• If you replaced an old monitor with this monitor, reconnect the old monitor and do the

following. Select “SONY” from the “Manufacturers” list and select “SDM-HS53,”

“SDM-HS73” or “SDM-HS93” from the “Models” list in the Windows device selection

screen. If the model name of this monitor does not appear in the “Models” list, try “Plug &

Play.”

If using a Macintosh system,

• If you use the Macintosh adapter (not supplied), check that the Macintosh adapter and the

video signal cable are properly connected (page 7).

Picture flickers, bounces,

oscillates, or is scrambled

• Adjust the pitch and phase (page 12).

• Try plugging the monitor into a different AC outlet, preferably on a different circuit.

x

Problems caused by a computer or other equipment connected, and not

caused by the monitor

• Check your graphics board manual for the proper monitor setting.

• Confirm that the graphics mode (VESA, Macintosh 19" Color, etc.) and the frequency of

the input signal are supported by this monitor. Even if the frequency is within the proper

range, some graphics boards may have a sync pulse that is too narrow for the monitor to

sync correctly.

• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.

(continued)

18

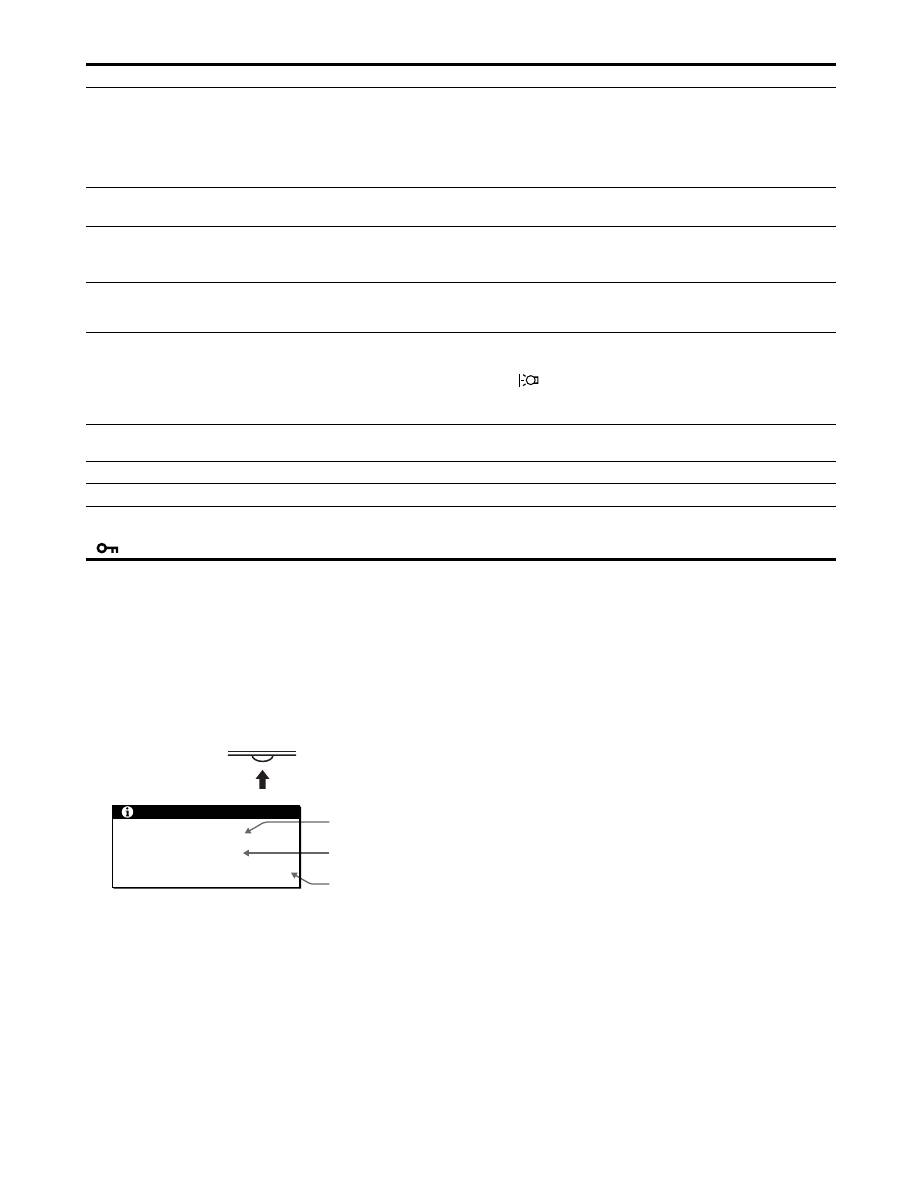

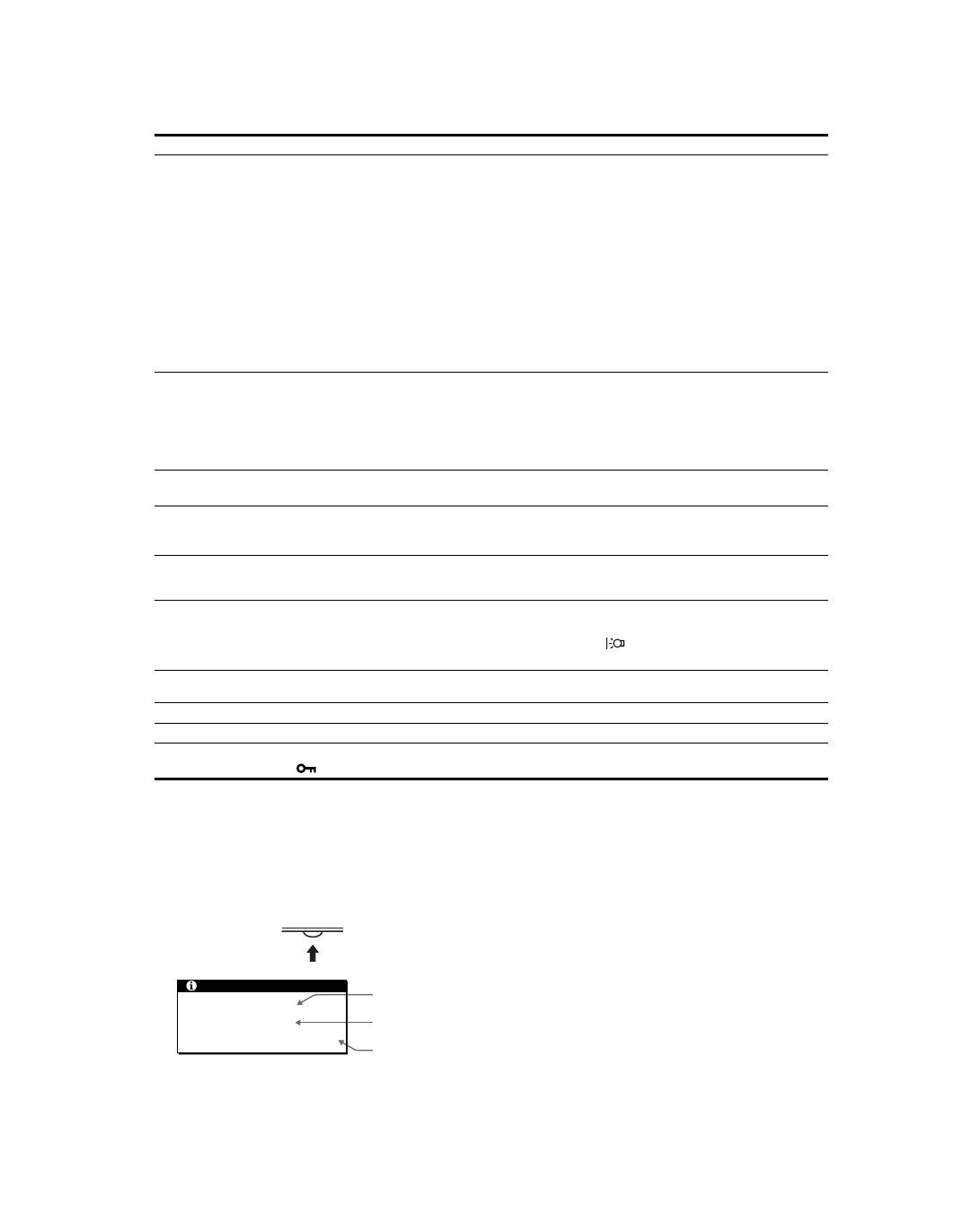

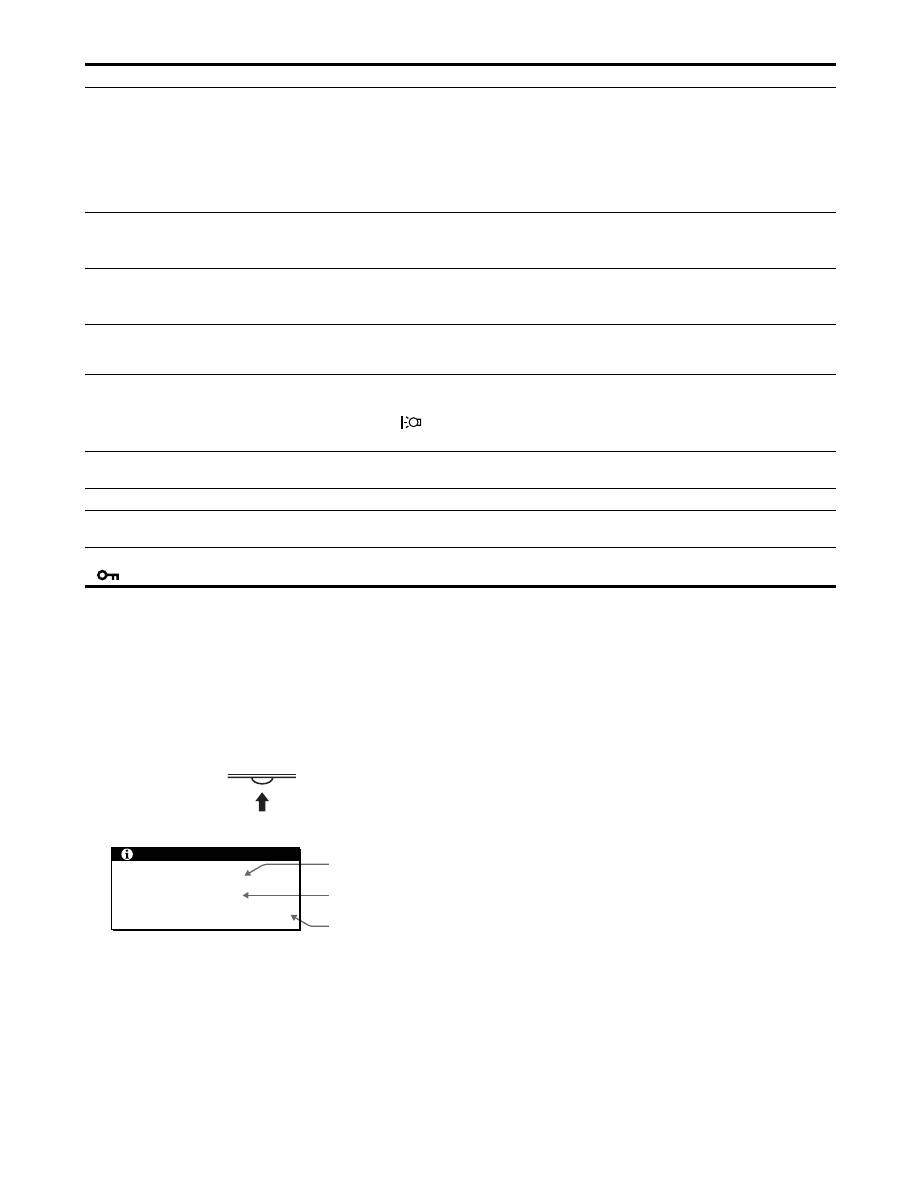

Displaying this monitor’s information

While the monitor is receiving a video signal, press and

hold the MENU button for more than 5 seconds until the

information box appears.

Press the MENU button again to make the box disappear.

If any problem persists, call your authorized Sony dealer and give

the following information:

• Model name: SDM-HS53 or SDM-HS73 or SDM-HS93

• Serial number

• Detailed description of the problem

• Date of purchase

• Name and specifications of your computer and graphics board

Picture is fuzzy

• Adjust the brightness and contrast (page 11).

• Adjust the pitch and phase (page 12).

x

Problems caused by a computer or other equipment connected, and not

caused by the monitor

• Set the resolution to XGA (1024

×

 768) on your computer (SDM-HS53).

• Set the resolution to SXGA (1280

×

 1024) on your computer (SDM-HS73/HS93).

Picture is ghosting

• Eliminate the use of video cable extensions and/or video switch boxes.

• Check that all plugs are firmly seated in their sockets.

Picture is not centered or sized

properly

• Adjust the pitch and phase (page 12).

• Adjust the picture position (page 13). Note that some video modes do not fill the screen to

the edges.

Picture is too small

x

Problems caused by a computer or other equipment connected, and not

caused by the monitor

• Set the computer’s resolution to the screen’s resolution.

Picture is dark

• Adjust the brightness using the BRIGHTNESS menu (page 11).

• Adjust the backlight (page 11).

• Adjust the brightness using the

 button (page 10).

• It takes a few minutes for the display to become bright after turning on the monitor.

Wavy or elliptical pattern (moire)

is visible

• Adjust the pitch and phase (page 12).

Color is not uniform

• Adjust the pitch and phase (page 12).

White does not look white

• Adjust the color temperature (page 13).

Monitor buttons do not operate

(

 appears on the screen)

• If the menu lock is set to ON, set it to OFF (page 14).

Symptom

Check these items

    INFORMATION

MODEL : SDM-HS53

SER  NO : 1234567

MANUFACTURED : 2003-52

MENU

Example

Model name

Serial number

Week and year

of manufacture

19

GB

Self-diagnosis function

This monitor is equipped with a self-diagnosis function. If there is

a problem with your monitor or computer(s), the screen will go

blank and the

1

 (power) indicator will either light up in green or

flash orange. If the

1

 (power) indicator is lit in orange, the

computer is in power saving mode. Try pressing any key on the

keyboard or moving the mouse.

If the picture disappears from the screen and the

1

 (power) indicator is green

1

Turn off the

1

(power) switch and disconnect the

video signal cables from the monitor.

2

Turn the monitor on by pressing the

1

(power)

switch.

If all four color bars appear (white, red, green, blue), the monitor

is working properly. Reconnect the video signal cables and check

the condition of your computer(s).

If the color bars do not appear, there is a potential monitor failure.

Inform your authorized Sony dealer of the monitor’s condition.

If the picture disappears from the screen and the

1

 (power) indicator is flashing orange

Press the

1

 (power) switch twice to turn the monitor off

and then on.

If the

1

 (power) indicator lights up in green, the monitor is

working properly.

If the

1

 (power) indicator is still flashing, there is a potential

monitor failure. Count the number of seconds between orange

flashes of the

1

 (power) indicator and inform your authorized

Sony dealer of the monitor’s condition. Be sure to note the model

name and serial number of your monitor. Also note the make and

model of your computer and graphics board.

MENU

OK

1

 (power)

indicator

4-094-159-04(1)

© 2003 Sony Corporation

TFT LCD Color Computer Display

SDM-HS53

SDM-HS73

SDM-HS93

2

Owner’s Record

The model and serial numbers are located at the rear of the unit.

Record these numbers in the spaces provided below. Refer to them

whenever you call upon your dealer regarding this product.

Model No.                         Serial No.

To prevent fire or shock hazard, do not expose the

unit to rain or moisture.

Dangerously high voltages are present inside the

unit. Do not open the cabinet. Refer servicing to

qualified personnel only.

FCC Notice

This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

You are cautioned that any changes or modifications not expressly

approved in this manual could void your authority to operate this

equipment.

WARNING

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por

favor, lea detalladamente este manual de instrucciones antes

de conectar y operar este equipo.

If you have any questions about this product, you may call;

Sony Customer Information Services Center

1-800-222-7669 or http://www.sony.com/

Declaration of Conformity

Trade Name:

SONY

Model:

SDM-HS53/HS73/HS93

Responsible Party:

Sony Electronics Inc.

Address:

16450 W. Bernardo Dr,

San Diego, CA 92127 U.S.A.

Telephone Number: 858-942-2230

This device complies with part 15 of the FCC rules. Operation is

subject to the following two conditions:  (1) This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause

undesired operation.

BZ

03

NOTICE

This notice is applicable for USA/Canada only.

If shipped to USA/Canada, install only a UL LISTED/CSA

LABELLED power supply cord meeting the following

specifications:

SPECIFICATIONS

Plug Type

Nema-Plug 5-15p

Cord

Type SVT or SJT, minimum 3

×

 18 AWG

Length

Maximum 15 feet

Rating

Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada

uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser

le cordon d’alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes:

SPECIFICATIONS

Type de fiche

Fiche Nema 5-15 broches

Cordon

Type SVT ou SJT, minimum 3

×

 18 AWG

Longueur

Maximum 15 pieds

Tension

Minimum 7 A, 125 V

As an

E

NERGY

S

TAR Partner, Sony

Corporation has determined that this

product meets the

E

NERGY

S

TAR

guidelines for energy efficiency.

Table des matières

• Macintosh est une marque commerciale

sous licence d’Apple Computer, Inc.,

déposée aux Etats-Unis et dans d’autres

pays.

• Windows



 et MS-DOS sont des

marques commerciales déposées de

Microsoft Corporation aux Etats-Unis et

dans d’autres pays.

• IBM PC/AT et VGA sont des marques

commerciales déposées d’IBM

Corporation of the U.S.A.

• VESA et DDC



 sont des marques

commerciales de Video Electronics

Standards Association.

•

E

NERGY

S

TAR est une marque

déposée aux Etats-Unis.

• Adobe et Acrobat sont des marques

commerciales de Adobe Systems

Incorporated.

• Tous les autres noms de produit

mentionnés dans le présent mode

d'emploi peuvent être des marques

commerciales ou des marques

commerciales déposées de leurs

entreprises respectives.

• De plus, les symboles

«

 

»

 et

«



»

 ne

sont pas systématiquement mentionnés

dans ce mode d’emploi.

3

FR

http://www.sony.net/

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Identification des composants et des commandes . . . . . . . . . . . . . . 5

Installation  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Etape 1 : Raccordez l’écran à votre ordinateur  . . . . . . . . . . . . . . . . 7

Etape 2 : Branchez le câble d’alimentation  . . . . . . . . . . . . . . . . . . . 8

Etape 3 : Vérifiez que tous les câbles et cordons sont bien

raccordés et refermez le capot arrière  . . . . . . . . . . . . . . . . . . . . . . . 8

Etape 4 : Mettez le moniteur et l’ordinateur sous tension  . . . . . . . . 9

Réglage de l’inclinaison  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Personnalisation de votre moniteur. . . . . . . . . . . . . . . .10

Réglage de la luminosité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Pilotage par menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage du rétroéclairage (RETROÉCLAIRAGE)  . . . . . . . . . . . . . 11

Réglage du contraste (CONTRASTE)  . . . . . . . . . . . . . . . . . . . . . . 11

Réglage du niveau de noir d’une image (LUMINOSITÉ) . . . . . . . . 11

Réglage de la netteté et du centrage de l’image (ECRAN)  . . . . . . 12

Réglage de la température des couleurs (COULEUR) . . . . . . . . . . 13

Modification du réglage gamma (GAMMA). . . . . . . . . . . . . . . . . . . 13

Déplacement de la position du menu (POSITION MENU) . . . . . . . 14

Sélection de la langue du menu affiché à l’écran

(LANGUAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Réglages additionnels  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Spécifications techniques. . . . . . . . . . . . . . . . . . . . . . . .15

Fonction d’économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Réduction de la consommation électrique (mode

). . . . . . . . . . 15

Fonction de réglage automatique de la qualité de l’image . . . . . . . 15

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Messages affichés  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Symptômes de défaillances et remèdes . . . . . . . . . . . . . . . . . . . . . 17

Fonction d’autodiagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Pour plus de détails concernant les spécifications du

SDM-HS53/HS73/HS93, reportez-vous au « Guide de

configuration rapide » accompagnant l’appareil.

4

Précautions

Avertissement sur les connexions d’alimentation

• Utilisez le câble d’alimentation fourni. Si vous utilisez un câble

d’alimentation différent, assurez-vous qu’il est compatible

avec la tension secteur locale.

Pour les clients aux Etats-Unis

Si vous n’employez pas le câble approprié, ce moniteur ne sera

pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser

le câble d’alimentation adapté au Royaume-Uni.

Installation

N’installez pas et ne laissez pas le moniteur :

• A des endroits exposés à des températures extrêmes, par

exemple à proximité d’un radiateur, d’un conduit de chauffage

ou le rayonnement direct du soleil. L’exposition du moniteur à

des températures extrêmes, comme dans l’habitacle d’une

voiture parquée en plein soleil ou à proximité d’un conduit de

chauffage, risque d’entraîner des déformations du châssis ou

des dysfonctionnements.

• A des endroits soumis à des vibrations mécaniques ou à des

chocs.

• A proximité d’appareils générant de puissants champs

magnétiques, comme un téléviseur ou d’autres appareils

électroménagers.

• A des endroit soumis à des quantités inhabituelles de poussière,

de saletés ou de sable, par exemple à côté d’une fenêtre ouverte

ou d’une porte donnant sur l’extérieur. En cas d’installation

temporaire à l’extérieur, veillez à prendre les précautions

requises contre la poussière et les saletés en suspension dans l’air.

Faute de quoi des dommages irréparables risquent de se produire.

Manipulation de l’écran LCD

• Ne laissez pas l’écran LCD face au soleil, car vous risquez

sinon de l’endommager. Faites donc attention si vous installez

le moniteur à côté d’une fenêtre.

• N’appuyez pas sur et veillez à ne pas érafler la surface de

l’écran LCD. Ne posez pas d’objets lourds sur l’écran LCD.

Vous risquez sinon d’altérer l’uniformité de l’écran ou de

provoquer un dysfonctionnement de l’écran LCD.

• Lorsque le moniteur est employé dans un environnement froid,

il est possible qu’une image rémanente apparaisse sur l’écran.

Il ne s’agit pas d’un dysfonctionnement. L’écran recouvre sa

condition normale dès que la température est revenue à un

niveau normal.

• Si une image fixe reste affichée pendant une longue durée, il se

peut qu’une image rémanente apparaisse pendant un certain

temps. Cette image rémanente finira par disparaître.

• Le panneau LCD s’échauffe en cours d’utilisation. Il ne s’agit

pas d’un dysfonctionnement.

Remarque sur l’affichage à cristaux liquides (LCD

- Liquid Crystal Display)

Veuillez noter que l’écran LCD est issu d’une

technologie de haute précision. Toutefois, il est

possible que des points noirs ou des points brillants de

lumière (rouge, bleu ou vert) apparaissent

constamment sur l’écran LCD, ainsi que des bandes de

couleurs irrégulières ou une certaine luminosité. Il ne

s’agit pas d’un dysfonctionnement.

(Points effectifs : supérieurs à 99,99%)

Entretien

• Débranchez le câble d’alimentation de la prise secteur avant de

procéder au nettoyage de votre moniteur.

• Nettoyez l’écran LCD avec un chiffon doux. Si vous utilisez un

liquide de nettoyage pour le verre, n’utilisez pas de nettoyant

contenant une solution antistatique ou tout autre additif

similaire, car vous risquez sinon de griffer le revêtement de

l’écran LCD.

• Nettoyez le châssis, le panneau et les commandes à l’aide d’un

chiffon doux légèrement imprégné d’une solution détergente

neutre. N’utilisez aucun type de tampon abrasif, de poudre à

récurer ou de solvant tel que de l’alcool ou de la benzine.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de

l’écran avec des objets pointus ou abrasifs comme un stylo à

bille ou un tournevis. Ce type de contact risque de rayer le tube

image.

• Sachez qu’une détérioration des matériaux ou du revêtement de

l’écran LCD risque de se produire si le moniteur est exposé à

des solvants volatiles comme des insecticides ou en cas de

contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur et saisissez le moniteur

fermement des deux mains par son support et sa base. Si vous

laissez tomber le moniteur, vous risquez de vous blesser ou

d’endommager le moniteur.

• Pour transporter ce moniteur en vue de réparations ou de son

expédition, utilisez le carton et les matériaux de

conditionnement originaux.

Elimination du moniteur

•

N’éliminez pas ce moniteur avec les ordures

ménagères.

•

Le tube fluorescent utilisé dans ce moniteur contient

du mercure. L’élimination de ce moniteur doit être

effectuée conformément aux réglementations des

autorités locales compétentes en matière de propreté

publique.

L’appareil doit être installé à proximité d’une prise de courant

aisément accessible.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA

pour 240 V CA

uniquement

5

FR

Identification des composants et

des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses.

Le commutateur

1

 (alimentation) et les commandes sont situés

sur la partie inférieure droite de la face avant du moniteur.

1

Commutateur et indicateur

1

 (alimentation)

(pages 9, 15, 19)

Pour mettre l’écran sous tension ou hors tension, basculez le

commutateur

1

(alimentation) vers le haut.

Le voyant d’alimentation s’allume en vert lorsque l’écran est

mis sous tension et en orange lorsque le moniteur est en mode

d’économie d’énergie.

2

Touche MENU (menu) (pages 10, 11)

Cette touche affiche ou ferme le menu principal.

3

Touches

M

/

m

 (page 11)

Ces touches fonctionnent comme les touches

M

/

m

 lorsque

vous sélectionnez des paramètres de menu et que vous

effectuez des réglages.

4

Touche OK (page 11)

Cette touche permet de sélectionner ou de valider des options

dans le menu.

5

Touche

(page 10)

Cette touche permet de modifier la luminosité de l’écran.

6

Trou de verrou de sécurité

Le verrou de sécurité doit être utilisé avec le système

Kensington Micro Saver Security System.

Micro Saver Security System est une marque commerciale de

Kensington.

MENU

OK

MENU

OK

1

2

3

4

5

Avant de l’affichage à cristaux liquides

Enfoncez le commutateur vers le

haut pour mettre l’écran sous et

hors tension.

(suite page suivante)

Arrière du support d’écran

6

Arrière de l’affichage à cristaux liquides

7

Capot arrière (page 8)

Ouvrez ce capot lorsque vous branchez ou débranchez des

câbles ou des cordons.

8

Connecteur AC IN (page 8)

Raccordez le cordon d’alimentation (fourni) à ce connecteur.

9

Connecteur d’entrée HD15 (RVB) (page 7)

Ce connecteur entre les signaux vidéo RVB (0,7 Vp-p,

positifs) et les signaux SYNC.

* DDC (Display Data Channel) est une norme de VESA.

Ouvrez le capot arrière.

Cette illustration est celle de la face arrière du moniteur

SDM-HS53.

Broche n°

Signal

1

Rouge

2

Vert

3

Bleu

4

ID  (masse)

5

Masse DDC*

6

Masse du rouge

7

Masse du vert

8

Masse du bleu

9

DDC + 5V*

10

Masse

11

ID (masse)

12

Données bidirectionnelles (SDA)*

13

Synchronisation H

14

Synchronisation V

15

Horloge de données (SCL)*

5 4

3 2 1

6

7

8

9

10

11

12

13

14

15

7

FR

Installation

Avant d’utiliser votre moniteur, vérifiez si les accessoires

suivants se trouvent bien dans le carton d’emballage :

• Ecran LCD

• Câble d’alimentation

• Câble de signal vidéo HD15-HD15

• Attache de cordon

• CD-ROM d’utilitaire et mode d’emploi (logiciel utilitaire pour

Windows et Macintosh, mode d’emploi)

• Carte de garantie

• Guide de configuration rapide

Etape 1 : Raccordez l’écran à votre

ordinateur

Mettez l’appareil et l’ordinateur hors tension avant de procéder au

raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car

vous risquez sinon de plier les broches.

• Vérifiez l’alignement du connecteur HD15 pour ne pas tordre les

broches du connecteur du câble de signal vidéo.

x

Raccordement à un ordinateur IBM PC/AT

ou compatible

x

Raccordement à un ordinateur Macintosh

Lorsque vous raccordez ce moniteur à un ordinateur Macintosh,

utilisez l’adaptateur Macintosh (non fourni), le cas échéant.

Raccordez l’adaptateur Macintosh à l’ordinateur avant de

brancher le câble.

MENU

OK

Câble de signal vidéo

HD15-HD15 (fourni)

vers la sortie vidéo

Ordinateur IBM PC/AT

ou compatible

MENU

OK

Câble de signal vidéo

HD15-HD15 (fourni)

vers la sortie vidéo

Ordinateur Macintosh

(suite page suivante)

8

Etape 2 : Branchez le câble

d’alimentation

Lorsque le moniteur et l’ordinateur sont éteints, raccordez

d’abord le cordon d’alimentation au moniteur, puis à une prise

secteur.

Etape 3 : Vérifiez que tous les

câbles et cordons sont

bien raccordés et

refermez le capot arrière

1

Regroupez les câbles et les cordons.

A l’aide de l’attache de cordon fournie, regroupez les câbles

et les cordons.

2

Refermez le capot arrière.

Cette illustration est celle de la face arrière du

moniteur SDM-HS53.

Il en est de même pour le modèle SDM-HS73/HS93.

Câble d’alimentation (fourni)

vers AC IN

vers une prise secteur

Cette illustration est celle de la face arrière du

moniteur SDM-HS53.

Il en est de même pour le modèle SDM-HS73/HS93.

Attache de

cordon

9

FR

Etape 4 : Mettez le moniteur et

l’ordinateur sous tension

1

Enfoncez le commutateur

1

 (alimentation) vers le

haut.

L’indicateur

1

 (alimentation) du moniteur s’allume en vert.

2

Mettez l’ordinateur sous tension.

L’installation de votre moniteur est à présent terminée. Si

nécessaire, utilisez les commandes du moniteur pour régler

l’image.

Si aucune image n’apparaît sur l’écran

• Vérifiez que le câble d’alimentation et le câble du signal vidéo

sont correctement raccordés.

•

Si l’indication « PAS ENTREE VIDEO » apparaît sur

l’écran :

L’ordinateur est en mode d’économie d’énergie. Essayez

d’appuyer sur n’importe quelle touche du clavier ou déplacez la

souris.

•

Si l’indication « CABLE PAS CONNECTÉ » apparaît

sur l’écran :

Vérifiez que le câble de signal vidéo est raccordé correctement.

•

Si l’indication « HORS PLAGE DE BALAYAGE »

apparaît sur l’écran :

Reconnectez l’ancien moniteur. Réglez ensuite la carte

graphique de l’ordinateur dans les plages suivantes.

Pour des informations plus détaillées sur les messages à l’écran,

voir « Symptômes de défaillances et remèdes » à la page 17.

Vous n’avez besoin d’aucun pilote pour ce moniteur

Le moniteur prend en charge la fonction Plug & Play « DDC » et détecte

automatiquement toutes les autres informations relatives au moniteur. Il

n’est pas nécessaire d’installer de pilote pour cet ordinateur.

La première fois que vous mettez sous tension votre ordinateur après avoir

raccordé le moniteur, l’assistant de réglage peut s’afficher sur l’écran.

Dans ce cas, suivez les instructions indiquées sur l’écran. Le moniteur

Plug & Play est automatiquement sélectionné afin que vous puissiez

l’utiliser.

La fréquence verticale devient 60 Hz.

Etant donné que les scintillements sur le moniteur sont discrets, vous

pouvez l’utiliser tel quel. Vous n’avez pas besoin de régler la fréquence

verticale sur une valeur particulièrement élevée.

Réglage de l’inclinaison

Cet écran peut être ajusté selon les angles illustrés ci-dessous.

Saisissez les côtés inférieurs de l’écran à cristaux liquides, puis

ajustez l’inclinaison de l’écran.

Pour utiliser l’écran confortablement

Cet écran est conçu de manière à ce que vous puissiez le régler

suivant un angle de visualisation confortable. Ajustez l’angle de

visualisation de votre écran en fonction de la hauteur du bureau et

de votre chaise et de manière à ce que l’écran ne vous réfléchisse

pas la lumière dans les yeux.

SDM-HS53

SDM-HS73/HS93

Fréquence

horizontale

28 –61 kHz

28 – 80 kHz

Fréquence

verticale

48 – 75 Hz

48 – 75 Hz

Résolution

1024

×

 768 ou moins 1280

×

 1024 ou

moins

environ 20°

environ 5°

10

Personnalisation de votre

moniteur

Vous pouvez effectuer de nombreux réglages de votre moniteur à

l’aide des menus d’affichage.

Réglage de la luminosité.

Appuyez sur la touche

 pour régler la luminosité de l'écran. A

chaque pression sur la touche

, le mode

 change comme

suit :

TRES LUMINEUX

t

 MOYEN

t

 PEU LUMINEUX

t

UTILISATEUR

t

 TRES LUMINEUX

La luminosité de l’écran diminue lorsque le réglage de mode

passe de TRES LUMINEUX à PEU LUMINEUX.

Si vous sélectionnez UTILISATEUR, vous pouvez régler le

niveau du rétroéclairage en appuyant sur les touches

M

/

m

, de la

même façon que lorsque vous sélectionnez RETROÉCLAIRAGE

à l’aide du menu.

Les éléments des menus RETROÉCLAIRAGE, CONTRASTE et

LUMINOSITÉ sont disponibles uniquement lorsque le mode

 est réglé sur UTILISATEUR (page 11).

Si vous sélectionnez PEU LUMINEUX, la consommation

électrique est réduite (page 15).

Pilotage par menu

Appuyez sur la touche MENU pour afficher le menu principal sur

votre écran. Voir page 11 pour plus de détails sur l’utilisation de

la touche MENU.

Utilisez les touches

M

/

m

 et OK pour sélectionner les icônes dans

l’illustration du menu principal ci-dessus. Le menu

1

 ~

9

suivant apparaît. Appuyez sur

m

 pour faire défiler vers le bas

jusqu’à ce que les icônes du menu

9

 apparaissent. Reportez-

vous à la page 11 pour plus de détails sur l’utilisation des touches

M

/

m

 et OK.

Avant de procéder aux réglages

Raccordez le moniteur et l’ordinateur et mettez-les sous

tension.

Pour obtenir les meilleurs résultats, attendez au moins

30 minutes avant d’effectuer les réglages.

U T I L I S AT E U R

:

1 0 0

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

R E T R O É C L A I R A G E

MENU

,

1

RETROÉCLAIRAGE

(page 11)

Sélectionnez le menu

RETROÉCLAIRAGE pour

régler la luminosité du

rétroéclairage.

2

CONTRASTE

6

(page 11)

Sélectionnez le menu

CONTRASTE pour régler le

contraste de l’image.

3

LUMINOSITÉ

8

(page 11)

Sélectionner le menu

LUMINOSITÉ pour régler la

luminosité de l’image

(niveau de noir).

4

ECRAN

(page 12)

Sélectionnez le menu

ECRAN pour régler la

netteté de l’image (phase/

horloge) ou son centrage

(position horizontale ou

verticale).

5

COULEUR

(page 13)

Sélectionnez le menu

COULEUR pour ajuster la

température des couleurs de

l’image. Ce réglage ajuste la

tonalité de l’écran.

6

GAMMA

(page 13)

Sélectionnez le menu

GAMMA pour modifier le

réglage de nuances de

couleurs de l’image.

7

POSITION MENU

(page 14)

Sélectionnez POSITION

MENU pour modifier la

position du menu à l’écran.

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

R E T R O É C L A I R A G E

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

C O N T R A S T E

1 0 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

L U M I N O S I T É

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

AU TO M A T I Q U E

    P H A S E

    P I T C H

    C E N T R AG E     H

    C E N T R AG E    V

E C R A N

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

9 3 0 0 K

6 5 0 0 K

U T I L I S AT E U R

    R É G L E R

C O U L E U R

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

GAMMA 1

GAMMA 2

GAMMA 3

GAMMA

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

P O S I T I O N     M E N U

11

FR

x

Utilisation des touches MENU,

M

/

m

 et OK

1

Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal

sur votre écran.

2

Sélectionnez le menu que vous voulez régler.

Appuyez sur les touches

M

/

m

 pour afficher le menu de votre

choix. Appuyez sur la touche OK pour sélectionner un

paramètre.

3

Ajustez le menu.

Appuyez sur les touches

M

/

m

 pour effectuer votre réglage

puis appuyez sur la touche OK.

Lorsque vous appuyez sur OK, le réglage est mémorisé et

l’appareil revient au menu précédent.

4

Refermez le menu.

Appuyez une fois sur la touche MENU pour revenir en mode

de visualisation normale. Si vous n’actionnez aucune touche,

le menu se referme automatiquement au bout d’environ

30 secondes.

x

Réinitialisation des réglages

Vous pouvez réinitialiser les réglages à l’aide du menu

RESTAURE. Voir page 14 pour plus de détails sur la

réinitialisation des réglages.

Réglage du rétroéclairage

(RETROÉCLAIRAGE)

Si l’écran est trop lumineux, ajustez le rétroéclairage pour rendre

l’écran plus facile à regarder.

Remarque

Il est impossible d'ajuster le rétroéclairage lorsque le mode

 est réglé

sur TRES LUMINEUX, MOYEN, ou PEU LUMINEUX (page 10).

1

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

(RETROÉCLAIRAGE) puis appuyez sur la touche

OK.

Le menu RETROÉCLAIRAGE apparaît sur l’écran.

3

Appuyez sur les touches

M

/

m

 pour régler le niveau de

luminosité, puis appuyez sur la touche OK.

Réglage du contraste

(CONTRASTE)

Ajustez le contraste de l’image.

Remarque

Il est impossible d’ajuster le contraste lorsque le mode

 est réglé sur

TRES LUMINEUX, MOYEN, ou PEU LUMINEUX (page 10).

1

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

6

(CONTRASTE) puis appuyez sur la touche OK.

Le menu CONTRASTE apparaît sur l’écran.

3

Appuyez sur les touches

M

/

m

 pour régler le

contraste, puis appuyez sur la touche OK.

Réglage du niveau de noir d’une

image (LUMINOSITÉ)

Ajustez la luminosité de l’image (niveau du noir).

Remarque

Il est impossible d’ajuster la luminosité lorsque le mode

 est réglé sur

TRES LUMINEUX, MOYEN, ou PEU LUMINEUX (page 10).

1

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

8

(LUMINOSITÉ) puis appuyez sur la touche OK.

Le menu LUMINOSITÉ apparaît sur l’écran.

3

Appuyez sur les touches

M

/

m

 pour régler la

luminosité, puis appuyez sur la touche OK.

8

LANGUAGE (page 14)

Sélectionnez LANGUAGE

pour changer la langue des

menus ou des  messages.

9

Autres menus (page 14)

Réglez les options de menu

suivantes

.

• RESTAURE

0

• VERROU RÉGLAGES

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

L A N G UA G E

E N G L   I   S H

F R A N Ç A   I   S

D E U T S C H

E S P A Ñ O L

  I   T A L   I   A N O

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

O K

A N N U L E R

R E S TAU R E

MENU

OK

,

OK

,

MENU

12

Réglage de la netteté et du

centrage de l’image (ECRAN)

x

Fonction de réglage automatique de la

qualité de l’image

Lorsque le moniteur reçoit un signal d’entrée, il

ajuste automatiquement la position et la netteté

de l’image (phase/horloge) et garantit la qualité de

l’image qui apparaît sur l’écran (page 15).

Remarque

Lorsque la fonction de réglage automatique de la qualité de l’image est

activée, seul le commutateur d’alimentation

1

 fonctionne.

Si la fonction de réglage automatique de la qualité de

l’image de ce moniteur semble ne pas régler

complètement l’image

Vous pouvez effectuer un autre réglage automatique de la qualité

de l’image pour le signal d’entrée courant. (Voir

AUTOMATIQUE ci-dessous.)

Si vous souhaitez effectuer d’autres réglages de la

qualité de l’image

Vous pouvez régler manuellement la netteté (phase/horloge) et la

position (horizontale/verticale) de l’image.

Ces réglages sont mémorisés et automatiquement rappelés

lorsque le même signal d’entrée est reçu.

Vous devrez peut-être refaire ces réglages si vous modifiez le

signal d’entrée après avoir rebranché votre ordinateur.

x

Effectuer d’autres réglages automatiques

de la qualité de l’image pour le signal

d’entrée courant (AUTOMATIQUE)

1

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

(ECRAN) et appuyez ensuite sur la touche OK.

Le menu ECRAN apparaît sur l’écran.

3

Appuyez sur les touches

M

/

m

 pour sélectionner

AUTOMATIQUE puis appuyez sur la touche OK.

Procédez aux réglages appropriés de la phase, de l’horloge et

de la position horizontale/verticale de l’écran pour le signal

d’entrée courant et enregistrez-les.

4

Appuyez sur les touches

M

/

m

 pour sélectionner

puis appuyez sur la touche OK.

L’écran des menus s’affiche à nouveau.

x

Réglage manuel de la netteté de l’image

(PHASE/PITCH)

Vous pouvez ajuster la netteté de l’image comme suit.

1

Réglez la résolution de l’ordinateur sur 1024

×

 768

(SDM-HS53), 1280

×

 1024 (SDM-HS73/HS93).

2

Chargez la disquette d’utilitaire.

3

Démarrez la disquette d’utilitaire et affichez la mire

de test.

Pour Windows

Cliquez sur [Utility]

t

 [Windows]/[Win Utility.exe].

Pour Macintosh

Cliquez sur [Utility]

t

 [Mac]/[Mac Utility].

4

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

5

Appuyez sur les touches

M

/

m

 pour sélectionner

(ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l’écran.

6

Appuyez sur les touches

M

/

m

 pour sélectionner

PHASE puis appuyez sur la touche OK.

Le menu PHASE apparaît sur l’écran.

7

Appuyez sur les touches

M

/

m

 jusqu’à ce que les

bandes horizontales soient réduites au minimum.

Réglez la valeur de façon à ce que les rayures horizontales

soient réduites au minimum.

8

Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l’écran.

Si vous observez des bandes verticales sur tout l’écran,

ajustez le pas en suivant les étapes suivantes.

9

Appuyez sur les touches

M

/

m

 pour sélectionner

PITCH puis appuyez sur la touche OK.

Le menu PITCH apparaît sur l’écran.

10

Appuyez sur les touches

M

/

m

 jusqu’à ce que les

bandes verticales disparaissent.

Ajustez la valeur jusqu’à ce que les rayures verticales aient

disparu.

11

Cliquez sur

[END]

 à l’écran pour désactiver la mire

de test.

12

Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l’écran.

13

Appuyez sur les touches

M

/

m

 pour sélectionner



puis appuyez sur la touche OK.

L’écran des menus s’affiche à nouveau.

13

FR

x

Réglage manuel de la position de l’image

(CENTRAGE H/CENTRAGE V)

Si l’image n’est pas centrée sur l’écran, ajustez le centrage de

l’image en procédant comme suit :

1

Chargez la disquette d’utilitaire.

2

Démarrez la disquette d’utilitaire et affichez la mire

de test.

Pour Windows

Cliquez sur [Utility]

t

 [Windows]/[Win Utility.exe].

Pour Macintosh

Cliquez sur [Utility]

t

 [Mac]/[Mac Utility].

3

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

4

Appuyez sur les touches

M

/

m

 pour sélectionner

(ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l’écran.

5

Appuyez sur les touches

M

/

m

 pour sélectionner

CENTRAGE H ou CENTRAGE V puis appuyez sur la

touche OK.

Le menu CENTRAGE H ou CENTRAGE V apparaît sur

l’écran.

6

Appuyez sur la touche

M

/

m

 pour centrer la mire de

test sur l’écran.

7

Cliquez sur

[END]

 à l’écran pour désactiver la mire

de test.

8

Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l’écran.

9

Appuyez sur les touches

M

/

m

 pour sélectionner



puis appuyez sur la touche OK.

L’écran des menus s’affiche à nouveau.

Réglage de la température des

couleurs (COULEUR)

Vous pouvez sélectionner le niveau de couleur des zones de

couleur blanche de l’image à l’aide des réglages de température

des couleurs par défaut.

Vous pouvez également régler avec précision la température des

couleurs, si nécessaire.

1

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

(COULEUR) puis appuyez sur la touche OK.

Le menu COULEUR apparaît à l’écran.

3

Appuyez sur les touches

M

/

m

 pour sélectionner la

température des couleurs de votre choix et appuyez

ensuite sur la touche OK.

Les blancs passent d’une teinte bleuâtre à une teinte rougeâtre

lorsque la température passe de 9300K (réglage par défaut) à

6500K.

Réglage précis de la température des couleurs

(RÉGLER UTILISA)

1

Appuyez sur les touches

M

/

m

 pour sélectionner

RÉGLER puis appuyez sur la touche OK.

Le menu RÉGLER UTILISA apparaît à l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner R

(rouge) ou B (bleu) puis appuyez sur la touche OK.

Appuyez ensuite sur les touches

M

/

m

 pour ajuster la

température des couleurs, puis appuyez sur la

touche OK.

Etant donné que ce réglage modifie la température des

couleurs en augmentant ou en diminuant les composantes R et

B par rapport à V (vert), la composante V est fixe.

3

Appuyez sur les touches

M

/

m

 pour sélectionner

,

puis appuyez sur la touche OK.

Le nouveau réglage des couleurs de RÉGLER UTILISA est

enregistré dans la mémoire et automatiquement rappelé

lorsque UTILISATEUR est sélectionné.

Le menu principal apparaît sur l’écran.

Modification du réglage gamma

(GAMMA)

Vous pouvez associer les nuances foncées des couleurs de l’image

affichée à l’écran à celles des couleurs originales de l’image.

1

Appuyez sur la touche MENU.

Le menu principal apparaît à l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

(GAMMA) puis appuyez sur OK.

Le menu GAMMA apparaît à l’écran.

3

Appuyez sur les touches

M

/

m

 pour sélectionner le

mode de votre choix, puis appuyez sur la touche

OK.

1 2 0

1 2 0

1 2 0

1 2 8 0

1 0 2 4

6 0 H z

x

/

E X I T

R

G

B

R É G L E R     U T I L I S A

14

Déplacement de la position du

menu (POSITION MENU)

Vous pouvez changer la position du menu s'il masque une image

à l'écran.

1

Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

(POSITION MENU), puis appuyez sur la touche OK.

Le menu POSITION MENU apparaît à l'écran.

3

Appuyez sur les touches

M

/

m

 pour sélectionner la

position de menu de votre choix, puis appuyez sur

la touche OK.

Il existe trois positions, une pour le haut, une pour le centre et

une pour le bas de l’écran.

Sélection de la langue du menu

affiché à l’écran (LANGUAGE)

Vous pouvez modifier la langue des menus ou des messages

affichés à l’écran.

1

Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

(LANGUAGE) puis appuyez sur la touche OK.

Le menu LANGUAGE apparaît sur l’écran.

3

Appuyez sur

M

/

m

 pour sélectionner une langue,

puis appuyez sur OK.

• ENGLISH : Anglais

• FRANÇAIS

• DEUTSCH : Allemand

• ESPAÑOL : Espagnol

• ITALIANO : Italien

• NEDERLANDS : Néerlandais

• SVENSKA : Suédois

•

: Russe

•

: Japonais

•

:  Chinois

Réglages additionnels

Vous pouvez ajuster les options suivantes :

• RESTAURE

0

• VERROU RÉGLAGES

1

Appuyez sur la touche MENU.

Le menu principal apparaît sur l’écran.

2

Appuyez sur la touche

m

 jusqu’à ce que l’icône

correspondant à l’option souhaitée apparaisse.

3

Appuyez sur les touches

M

/

m

 pour sélectionner

l’option de votre choix et appuyez ensuite sur la

touche OK.

Ajustez l’option sélectionnée en appliquant les instructions

suivantes.

x

Réinitialisation des données de réglage à

leurs valeurs par défaut

Vous pouvez réinitialiser les réglages aux réglages par défaut.

1

Appuyez sur les touches

M

/

m

 pour sélectionner

0

(RESTAURE) puis appuyez sur la touche OK.

Le menu RESTAURE apparaît sur l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner le

mode de votre choix, puis appuyez sur la touche

OK.

• OK : Réinitialise toutes les données de réglage à la

configuration par défaut. Notez que le réglage

(LANGUAGE) n’est pas réinitialisé par cette

méthode.

• ANNULER :Annule la réinitialisation et retourne à l’écran

du menu.

x

Verrouillage du menu et des commandes

Vous pouvez verrouiller le fonctionnement des touches afin

d'éviter tout réglage ou toute réinitialisation accidentels.

1

Appuyez sur les touches

M

/

m

 pour sélectionner

(VERROU RÉGLAGES) puis appuyez sur la touche

OK.

Le menu VERROU RÉGLAGES apparaît sur l’écran.

2

Appuyez sur les touches

M

/

m

 pour sélectionner

ACTIF ou INACTIF, puis appuyez sur la touche OK.

• ACTIF :Seul le commutateur

1

 (alimentation) peut être

utilisé. Si vous tentez d’effectuer une autre opération,

l'icône

 (VERROU RÉGLAGES) apparaît sur

l'écran.

• INACTIF :

 (VERROU RÉGLAGES) est désactivé. Si

vous réglez le

 (VERROU RÉGLAGES) sur

ACTIF, seul ce paramètre de menu peut être

sélectionné.
