Takk for at du kjøpte dette produktet.
Hvis du ikke følger sikkerhetsreglene, eller hvis produktet
brukes feil, kan det føre til alvorlig skade eller brann.
Denne instruksjonshåndboken viser riktig håndtering av
produktet og viktige forholdsregler som må følges for å
hindre ulykker. Les denne håndboken nøye og bruk produktet
korrekt. Ha denne håndboken tilgjengelig for fremtidig bruk.
For Sony-forhandlere
Installasjon av en TV krever to personer, ekstra forsiktighet
og tekniske ferdigheter. Les denne håndboken nøye før du
installerer en TV. Sony er ikke ansvarlig for ulykker eller
skader som skyldes feil installasjon eller håndtering. Gi
denne instruksjonshåndboken til kunden etter installasjonen.
Produkter fra Sony er utformet med tanke på sikkerhet. Hvis
produktene brukes feil, kan det imidlertid føre til alvorlig
skade på grunn av brann, elektrisk støt eller ved at produktet
velter eller faller ned. Sørg for at du leser nøye gjennom
sikkerhetsreglene for å hindre ulykker.
Dette TV-stativet er kun beregnet på å brukes med følgende
produkter. Hvis det brukes med andre apparater kan dette
medføre en ustabil installasjon og mulige skader.
Spesifiserte produkter (F.o.m. juli 2006)
For andre TV-er må du se i brukerhåndboken om de kan
brukes med dette TV-stativet.
For kunder
Dette produktet bør bare installeres av kvalifiserte Sony-
servicerepresentanter, da det kreves minst to personer,
stor forsiktighet, sikkerhet og tekniske ferdigheter.
ADVARSEL Om sikkerhet FORSIKTIG
LCD farge-TV
KDL-52X2000
KDL-46X2000
KDL-40X2000
3
(NO)
Dette produktet bør bare installeres
av kvalifiserte Sony-
servicerepresentanter.
Hvis andre ukvalifiserte personer installerer dette produktet,
kan det føre til alvorlig personskade fordi TV-apparatet og
stativet er svært tunge.
Sørg for å gjøre det som trengs for å
hindre at TV-stativet velter.
Hvis du ikke gjør det, kan TV-apparatet velte og forårsake
skade. Fest TV-apparatet til en vegg, søyle eller lignende for
å hindre at det velter.
Installer TV-stativet på et solid og
flatt underlag.
Ikke installer TV-stativet slik at det heller i én retning. Hvis
du gjør det, kan TV-stativet velte eller TV-apparatet falle ned.
Dette kan føre til personskader.
Hvis du installerer TV-stativet på et mykt underlag, for
eksempel en matte eller et teppe, må du først legge en plate
på det ønskede stedet.
Ikke bruk et TV-stativ som er
sprukket.
Ikke len deg på eller heng fra TV-
apparatet når det er festet på TV-
stativet.
TV-stativet kan velte eller TV-apparatet kan
falle ned og forårsake alvorlig personskade
eller dødsfall.
La ikke barn krype mellom hyllene
eller klatre på TV-stativet.
Hvis barn klatrer på TV-stativet eller
kommer mellom hyllene, er det fare for
alvorlig skade eller død dersom glass
sprekker, TV-stativet tipper over eller TV-
apparatet faller.
Ikke trå på TV-stativet.
Du kan falle eller brekke glass og
forårsake skade.
Ikke dekk til ventilasjonshullet på TV-
apparatet.
Hvis du dekker ventilasjonshullet (med et
klede eller lignende), kan det dannes varme
på innsiden som igjen kan føre til brann.
Nettledningen eller
tilkoblingskabelen må ikke komme i
klem.
• Nettledningen og tilkoblingskabelen må ikke komme i
klem når du installerer TV-apparatet på stativet. Ødelagte
nettledninger og tilkoblingskabler kan føre til brann eller
elektrisk støt.
• Ikke tråkk på nettledningen eller
tilkoblingskabelen når du bærer
TV-stativet. Nettledningen eller
tilkoblingskabelen kan skades, og
dette kan føre til brann eller
elektrisk støt.
Ikke snuble i nettledningen eller
tilkoblingskabler.
Du kan falle, eller du kan få stativet
til å falle over og forårsake skade.
ADVARSEL
Hvis følgende forholdsregler ikke følges, kan
det føre til alvorlig skade eller dødsfall på grunn
av brann, elektrisk støt eller ved at produktet
velter eller faller ned.
Ikke bruk et TV-stativet hvis det har
sprekker.
Glasset kan knuses og TV-apparatet falle,
eller TV-stativet kan velte. Dette kan føre
til personskader.
Sprukket TV-stativ
NO
Nors
k
4
(NO)
Ikke flytt TV-stativet med TV-
apparatet montert, eller med tilkoblet
utstyr på innsiden.
Hvis du flytter stativet med TV-
apparatet montert, kan dette skade
ryggen din, eller TV-stativet kan tippe
over og forårsake alvorlige skader. Alt
montert utstyr på innsiden kan falle og
knuse glasshyller eller gjøre skade på
annet materiale.
Ikke installer annet utstyr enn det
spesifiserte produktet.
• Dette stativet er kun beregnet for bruk med det angitte
produktet. Hvis du installerer annet utstyr enn det som er
angitt, kan det falle eller gå i stykker og forårsake
personskade.
• Ikke plasser objekter som vaser, potter osv på TV-stativet.
• Ikke modifiser TV-stativet.
• Ikke plasser noe varmt direkte på TV-stativet. Varme kan
føre til misfarging eller deformering av TV-stativet.
• Ikke plasser noe direkte på TV-stativet som kan skade
glasset.
Feste TV-apparatet.
Fest TV-apparatet til stativet med de medfølgende
sikkerhetsfestene. Hvis TV-apparatet ikke er ordentlig festet,
kan det falle, eller stativet kan velte og forårsake skade.
Ikke len deg på glasset eller utsett
det for noen form for støt.
Ikke len deg på TV-stativet når du installerer TV-apparatet.
Ikke slå på TV-stativet med harde gjenstander, for eksempel
en skrutrekker osv. Glasset kan knuses og forårsake skade.
Bære TV-stativet
Forsøk på å flytte stativet alene, eller uten å følge korrekt
fremgangsmåte, kan føre til skade. For å unngå dette, må du
følge rådene nedenfor.
• Sørg for at to eller flere personer bærer TV-stativet, og da
kun etter å ha fjernet TV-apparatet, tilkoblet utstyr og
glasshyller.
• Ikke slep TV-stativet. Understellet på TV-stativet kan
løsne og skade gulvet.
• Vær forsiktig så du ikke klemmer hendene eller tærne dine
under bunnplaten.
• Ikke grip i glasshyllene når du bærer TV-stativet.
FORSIKTIG
Hvis ikke følgende forholdsregler overholdes, er
det fare for skade på person eller eiendom.
5
(NO)
Ikke utsett glasset for harde støt.
Dette stativet er laget av herdet
glass, men må likevel behandles
med forsiktighet.
Hvis glasset knuses, kan
glasskår forårsake skader. Les
derfor følgende forholdsregler
nøye:
• Ikke slå i glasset eller slipp
skarpe gjenstander på det.
Unngå harde støt.
• Ikke skrap i eller stikk i
glasset med skarpe
gjenstander.
• Ikke la harde gjenstander, for
eksempel en støvsuger, slå borti kantene på glasset.
Merknad til bærekapasitet
Ikke plasser utstyr som
overskrider maksimal vekt for
hver hylle, som indikert i
illustrasjonen.
Ved for stor vekt kan hyllene
brekke.
Installering
• Ved montering bør pakkematerialene legges ut på gulvet
for å beskytte gulvet.
• Installer TV-stativet på et solid og flatt underlag. Ikke
installer TV-stativet i vinkel eller slik at det står skrått. Ta
følgende forholdsregler for å unngå dette.
– Hvis du installerer TV-stativet på et mykt underlag, for
eksempel en matte eller et teppe, må du først legge en
plate på det ønskede stedet.
– Ikke installer TV-stativet på steder med direkte sollys
eller nær en varmeovn.
– Ikke installer TV-stativet på et varmt eller fuktig sted
eller utendørs.
Bruk
Tørk av stativet med en tørr, myk klut for å holde det rent.
Vanskelige flekker kan fjernes med en klut som er lett fuktet
med utblandet vaskemiddel. Tørk deretter av med en tørr,
myk klut. Ikke bruk kjemikalier, for eksempel fortynner eller
bensin, da dette skader overflaten på TV-stativet.
Sørg for at to eller flere personer
utfører installasjonsarbeidet.
Påse at to eller flere personer installerer TV-apparatet på TV-
stativet. Hvis én person utfører installasjonsarbeidet alene,
kan det føre til uhell eller personskade. Hold barn unna under
installeringen.
Installer TV-stativet på en sikker
måte i henhold til instruksjonene.
Hvis en skrue ikke strammes godt nok,
eller hvis den mistes, kan TV-stativet
velte. Dette kan føre til skade på
personer eller materialer.
Pass på at du ikke skader hender
eller fingre under installasjonen.
Pass på at du ikke skader hender eller fingre når du plasserer
TV-apparatet på stativet.
Installer TV-apparatet på en sikker
måte i henhold til instruksjonene.
Stram skruene ordentlig. Hvis TV-apparatet ikke er ordentlig
festet, kan det falle ned og forårsake personskade.
20 kg
SU-FL61: 48 kg
30 kg
Til Sony-forhandlere
Les nøye gjennom
sikkerhetsreglene som er
beskrevet ovenfor, og konsentrer
deg om sikkerheten under
installering, vedlikehold, kontroll
og reparasjon av dette produktet.
6
(NO)
Før monteringen må du sørge for å ha klar en
Phillipsskrutrekker som passer til skruene som vises ovenfor.
Kontrollere delene
Navn
Antall
Ramme
1
Midtsøyle
1
Glasshylle
2
Glasshyllestøtte
8
Krok
4
Krokskrue (+PSW5 × L16)
4
Skrue (+PSW5 × L25)
4
Sikkerhetsfeste
2
Monter TV-stativet
Hvis du lar nettledningen komme i klem under eller mellom
utstyrsdeler, kan det føre til kortslutning eller elektrisk støt.
Hvis du snubler over nettledningen eller tilkoblingskabelen,
kan stativet velte og forårsake skade.
Bestem deg for hvor du vil plassere TV-apparatet
og legg stativet ned før du begynner
installasjonen.
Fordi TV-apparatet er tungt, anbefales det at du finner
installasjonsstedet og legger ned stativet før du installerer
TV-apparatet.
1
Løsne fremre og bakre deksel fra
midtsøylen.
ADVARSEL
Bakre deksel
Fremre deksel
7
(NO)
2
Fest midtsøylen til rammen.
Fest midtsøylen til rammen med de fire skruene.
• Sørg for at to eller flere personer installerer TV-apparatet
på TV-stativet.
• Fest midtsøylen løst til rammen med de fire skruene, og
stram deretter alle fire skruer skikkelig.
• Hvis du bruker en elektrisk skrutrekker, må du sette
dreiemomentet til omtrent 1,5 N·m {15 Kgf·cm}.
3
Fest det fremre dekselet på
søylen, som vist nedenfor.
Før du fester fremre søyles deksel bør du sjekke at de fire
skruene er godt skrudd til.
Skrue
Ramme
Merknader
Merk
Installer TV-apparatet 1
Klargjøring for installering av TV-
apparatet.
Ta av bordstativet (hvis det er montert) og skru ut de to
skruene fra baksiden av TV-apparatet. For detaljer, se
håndboken som ble levert sammen med TV-apparatet.
2
Fest de fire krokene på baksiden
av TV-apparatet.
Plasser TV-apparatet med skjermen ned på en stabil
arbeidsflate dekket med en duk, håndkle e.l.
Fest de fire krokene med de fire krokskruene.
• Hvis du bruker en elektrisk skrutrekker, må du sette
dreiemomentet til omtrent 2 N·m {20 Kgf·cm}.
• Ikke bruk andre skruer enn dem som er inkludert
(+PSW5 × L16) når du fester krokene.
Myk klut
Still kroken inn mot sirkelen på
baksiden av TV-apparatet.
Krokskrue
Krok
Merknader
8
(NO)
3
Fest TV-apparatet til TV-stativet.
1

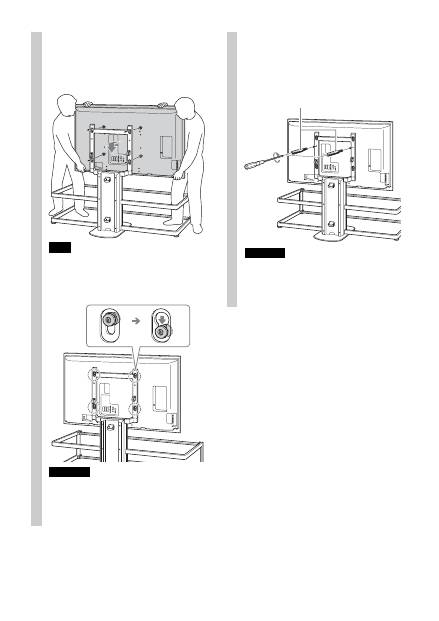

Hold TV-apparatet som illustrert nedenfor, og sett
de fire krokene på baksiden av TV-apparatet inn i
de øverste hullene på midtsøylen. Sjekk at alle fire
krokene sitter godt festet i de fire hullene.
Vær forsiktig så du ikke velter TV-stativet når du fester TV-
apparatet til stativet.
2
Skyv TV-apparatet rett ned for å feste krokene godt
på TV-stativet som vist.
• Sett krokene godt inn til bunnen av hullene, og sjekk
deretter at TV-apparatet henger loddrett.
• Vær forsiktig så ikke TV-stativet beveger seg når du fester
TV-apparatet.
Merk
Merknader
4
Fest TV-apparatet til TV-stativet
med de to medfølgende
sikkerhetsfestene.
Husk å trekke til festene med en skrutrekker.
• Hvis du ikke bruker to sikkerhetsfestene til å feste TV-
apparatet, kan det falle ned og forårsake skader.
• Hvis du bruker en elektrisk skrutrekker, må du sette
dreiemomentet til omtrent 1,5 N·m {15 Kgf·cm}.
Sikkerhetsfeste
Merknader
9
(NO)
Feste glasshyllene 1
Fest de åtte glasshyllestøttene til
rammen.
Sett glasshyllestøttene inn i hullene i rammen, og pass på at
de er på samme nivå.
Glasshyllestøtte
Merk
2
Installer den nederste
glasshyllen først, og installer
deretter den øverste glasshyllen.
• Vær forsiktig så du ikke klemmer fingrene mellom
rammen og glasshyllene når du monterer glasshyllene.
• Sett inn glasshyllen etter å ha installert TV-apparatet på
TV-stativet. Ellers kan du slå bort i glasset med TV-
apparatet under installasjon, noe som kan føre til skade på
person eller produkt.
• Fest glasshyllene til TV-stativet med "forsiktig"-etiketten
foran til høyre, som vist i illustrasjonen.
Glasshylle
Forsiktig-
etikett
1
2
Merknader
10
(NO)
Koble til kablene 1
Koble nettledningen og andre
kabler til TV-apparatet.
Fest kablene og trekk dem gjennom kabelholderne og
ned baksiden av midtsøylen.
2
Fest det bakre dekselet på
søylen.
Forholdsregler for å hindre velt
Ta forholdsregler for å unngå at TV-stativet velter. Ellers
kan TV-apparatet velte og forårsake skade. Fest TV-
apparatet til en vegg, søyle eller lignende for å hindre at
det velter.
Klargjør på forhånd et sterkt tau eller en kjetting og et
veggfeste.
1
Fest veggfestet til en solid vegg eller søyle.
2
Før tauet eller kjettingen gjennom begge hullene i
sikkerhetsfestene, og fest deretter den andre enden
av tauet eller kjettingen til veggfestekonsollen.
ADVARSEL
Veggfeste
Sterkt tau eller kjetting
11
(NO)
Utforming og spesifikasjoner kan endres uten forvarsel.
Spesifikasjoner
Ikke plasser utstyr som overskrider maksimal vekt på
glasshyllene, da de kan brekke og forårsake skade.
Dimensjoner: mm
A
1393
B
1425
C
616
D
419
E
462
F
220
G
1451
H
1045
I
297
Vekt: 48
kg
B
A
C
E
D
I
H
Belastningskapasitet: 30 kg
Belastningskapasitet: 20 kg
F
G
Merknad til bærekapasitet
2
(SE)
Tack för att du visade oss förtroende
genom att välja denna produkt.
Om du inte följer säkerhetsföreskrifterna eller använder
produkten på fel sätt kan det leda till allvarliga personskador
eller brand.
I den här bruksanvisningen finns instruktioner för hur
produkten används samt information om sådant som du
behöver känna till för att undvika olyckor. Läs den här
bruksanvisningen noga och använd produkten enligt
instruktionerna. Ha bruksanvisningen tillgänglig för framtida
bruk.
För Sony-återförsäljare
Installation av en TV-apparat kräver minst två personer,
särskild omsorg och viss teknik. Vid installation av en TV-
apparat ska den här bruksanvisningen följas noggrant. Sony
kan inte ställas ansvarigt för olyckor eller skador till följd av
felaktig installation eller hantering. Vänligen ge den här
bruksanvisningen till kunden efter utförd installation.
Sonys produkter är utformade med tanke på säkerhet. Om
produkterna emellertid används felaktigt kan det leda till
allvarliga personskador till följd av brand, elstötar, att
produkten välter eller faller i golvet. Åsidosätt inte
säkerheten så förebygger du sådana olyckor.
Detta TV-stativ är endast avsett användas tillsammans med
följande produkter. Om det används tillsammans med andra
apparater kan det resultera i ostabilitet och orsaka skada.
Angivna produkter (från och med juli 2006)
Om du vill använda stativet för någon annan TV bör du först
kontrollera i den bruksanvisning som medföljde apparaten för
att se om detta TV-stativ kan användas.
För kunder
Den här produkten bör bara installeras av behöriga
yrkesmän som rekommenderats av Sony eftersom
installationen kräver minst två personer, särskild omsorg,
speciella säkerhetsåtgärder och viss teknik.
VARNING! Om säkerhet VAR FÖRSIKTIG
TV med LCD-skärm
KDL-52X2000
KDL-46X2000
KDL-40X2000
3
(SE)
Den här produkten bör bara
installeras av utbildade yrkesmän
som rekommenderats av Sony.
Utförs installationen av icke utbildad personal kan den leda
till allvarliga personskador eftersom både TV-apparaten och
TV-stativet är mycket tunga.
Se till att vidta försiktighetsåtgärder
för att förhindra att TV-stativet välter.
Om du inte gör det kan TV-apparaten välta och orsaka
personskador. Förankra TV-apparaten i en vägg, pelare eller
liknande så att den inte kan välta.
Placera TV-stativet på ett plant och
stabilt golv.
Placera inte TV-stativet så att det lutar åt något håll. I så fall
kan det välta eller TV-apparaten falla ned. Det kan orsaka
skador.
Om du placerar TV-stativet på en mjuk yta, t.ex. en matta, bör
du först lägga dit en hård skiva som du placerar stället på.
Använd inte ett TV-stativ som har
sprickor.
Luta dig inte mot eller häng på
TV-apparaten när den är fäst vid
TV-stativet.
TV-stativet kan välta, eller så kan TV-
apparaten falla i golvet och orsaka
allvarliga skador eller i värsta fall dödsfall.
Låt inte barn klättra på TV-stativet
eller krypa mellan hyllorna.
Om barn klättrar på TV-stativet eller
hamnar mellan hyllorna kan det leda till
allvarlig skada eller dödsfall genom att
glaset går sönder, TV-stativet välter eller
TV-apparaten faller i golvet.
Trampa inte på TV-stativet.
Du kan ramla, glaset kan gå sönder och
orsaka skada.
Täck inte för TV-apparatens
ventilationshål.
Om du täcker för ventilationshålet (med tyg
eller liknande) kan TV-apparaten bli
överhettad vilket kan leda till brand.
Se till att inte nätkabeln eller
anslutningskabeln kommer i kläm.
• Se till att varken nätkabeln eller anslutningskabeln
kommer i kläm när du monterar TV-apparaten på TV-
stativet. Om nätkabeln eller anslutningskabeln skadas kan
det leda till brand eller stötar.
• Se upp så att du inte trampar på
nätkablen eller anslutningskabeln
när du bär TV-stativet. Nätkabeln
eller anslutningskabeln kan
skadas vilket kan leda till brand
eller stötar.
Snava inte över nätkabeln eller
anslutningskablar.
Du eller TV-stativet kan falla i
golvet och orsaka skada.
Flytta inte TV-stativet med TV-
apparaten eller annan ansluten
utrustning.
Om du flyttar TV-stativet med TV-
apparaten ansluten kan din rygg
skadas eller så kan TV-stativet välta
och orsaka allvarlig skada. Annan
ansluten utrustning kan också falla
vilket kan leda till att glashyllan går
sönder eller att annan egendom skadas.
VARNING!
Om följande anvisningar inte följs kan allvarliga
personskador eller dödsfall inträffa till följd av
brand, elstötar samt att produkten välter eller
faller i golvet.
Använd inte TV-stativet om du skulle
upptäcka sprickor i det.
Glaset kan spricka och TV-apparaten
lossna och falla i golvet, eller så kan TV-
stativet välta. Detta kan orsaka skador.
Sprucket TV-stativ
SE
Sve
n
sk
a
4
(SE)
Installera inga andra enheter än den
specificerade produkten.
• Detta TV-stativ är enbart tillverkat för att användas med
den specificerade produkten. Om du monterar annan
utrustning än den som specificeras kan stället välta eller gå
sönder och orsaka skador.
• Placera inte föremål som t.ex. vaser, krukor etc. på TV-
stativet.
• Modifiera inte TV-stativet.
• Placera inget varmt direkt på TV-stativet. Värmen kan
orsaka missfärgning eller formförändring av TV-stativet.
• Placera inget direkt på TV-stativet som kan skada glaset.
Se till att förankra TV-apparaten.
Skruva fast TV-apparaten i TV-stativet med medföljande
fästen. Om inte TV-apparaten skruvas fast ordentligt kan den
falla i golvet eller så kan TV-stativet välta och orsaka skador.
Utsätt inte glaset för tyngd, slag eller
stötar.
Se till att du inte tynger ner TV-stativet med händerna när
TV-apparaten installeras. Slå inte mot TV-stativet med hårda
föremål som t.ex. en skruvmejsel etc. Glaset kan gå sönder
och orsaka personskador.
När du bär TV-stativet
Om du försöker flytta TV-stativet ensam, eller om du inte
följa anvisningarna, kan det leda till personskador. Du
undviker detta genom att följa nedanstående råd.
• Se till att minst två personer bär TV-stativet och bär det
inte förrän TV-apparaten, ansluten utrustning och
glashyllorna monterats bort.
• Dra inte TV-stativet. TV-stativets basdelar kan ramla av
och skada golvet.
• Se till att inte någon klämmer händer eller fötter under
bottenplattan.
• Fatta inte tag i glashyllan när du bär TV-stativet.
Utsätt inte glaset för kraftiga stötar.
Detta TV-stativ är tillverkat av
härdat glas, men du bör ändå
vara försiktig när du hanterar
det.
Om glaset går sönder kan
glasbitarna orsaka skador; följ
därför nedanstående
säkerhetsföreskrifter.
• Slå inte på glaset eller tappa
vassa föremål på det. Undvik
att utsätta glaset för starka
stötar.
• Repa inte glaset eller knacka
på det med vassa föremål.
• Se till att inte hårda föremål, t.ex. en dammsugare, slår
emot kanterna på glaset.
Notering om lastkapacitet
Placera inte utrustning som
överstiger maximal kapacitet
för varje hylla enligt
indikationen i illustrationen.
Hyllorna kan då gå sönder.
Notering om installation
• Placera förpackningsmaterialet på golvet vid montering
för att undvika att golvet skadas.
• Placera TV-stativet på ett plant och stabilt golv. Se till att
du inte placerar TV-stativet snett eller så att det lutar åt
något håll. Du undviker detta genom att följa följande
säkerhetsföreskrifter:
– Om du placerar TV-stativet på en mjuk yta, t.ex. en
matta, bör du först lägga dit en hård skiva som du
placerar stället på.
– Placera inte TV-stativet på en plats där det utsätts för
direkt solljus eller i närheten av ett värmeelement.
– Placera inte TV-stativet på en varm eller fuktig plats,
inte heller utomhus.
Notering om användning
Håll TV-stativet rent genom att genom att då och då torka av
det med en mjuk, torr duk. Envisa fläckar får du bort genom
att använda en mjuk duk lätt fuktad med utspätt diskmedel.
Torka sedan efter med en mjuk, torr duk. Använd inga
kemikalier som t.ex. thinner eller bensin eftersom de kan
skada TV-stativets ytbehandling.
VAR FÖRSIKTIG
Om du inte följer följande säkerhetsföreskrifter
finns det risk för personskador eller skador på
egendom.
20 kg
SU-FL61: 48 kg
30 kg
5
(SE)
Se till att ni är två eller fler personer
som hjälps åt under installationen.
Se till att minst två personer installerar TV-apparaten på TV-
stativet. Om du försöker utföra installationen ensam kan det
leda till en olycka eller skador. Se till att inte barn finns i
närheten när installationen utförs.
Se till att TV-stativet monteras ihop
ordentligt genom att följa
instruktionerna.
Om en skruv inte skruvas åt ordentligt
eller om den ramlar ner kan TV-stativet
välta. Detta kan orsaka person- eller
egendomsskada.
Var försiktig så att du inte skadar
dina händer eller fingrar under
installationen.
Var försiktig så att du inte klämmer dina fingrar eller händer
vid montering av TV-stativet och installation av TV-
apparaten.
Se till att monteringen av TV-
apparaten utförs enligt
instruktionerna.
Skruva åt skruvarna ordentligt. Om inte monteringen görs på
rätt sätt kan TV-apparaten falla av och orsaka skador.
Innan du påbörjar monteringen bör du se till att du ha en
Phillips-skruvmejsel som passar till de skruvar som anges
ovan.
För Sony-återförsäljare
Läs föregående
säkerhetsföreskrifter noga och
släpp aldrig tanken på säkerhet
under installation, underhåll,
kontroll eller reparation av den här
produkten.
Kontrollera delarna
Delens namn
Antal
Ram
1
Mittpelare
1
Glashylla
2
Stöd glashylla
8
Hake
4
Hakskruv (+PSW5 × L16)
4
Skruv (+PSW5 × L25)
4
Fäste
2
6
(SE)
Montera TV-stativet
Om nätkabeln kläms under utrustningen eller mellan delar
av utrustningen kan det leda till kortslutning eller elstötar.
Om du snubblar på nätkabeln eller anslutningskabeln kan
TV-stativet välta och orsaka skador.
Bestäm var TV-stativet ska stå och lägg det ned
innan du monterar TV-apparaten.
Eftersom TV-apparaten är väldigt tung rekommenderar vi
att du bestämmer var den ska stå och lägger TV-stativet ned
innan du monterar TV-apparaten.
1
Ta bort de främre och bakre
panelstöden från mittpelaren.
VARNING!
Panelstöd bak
Panelstöd
fram
2
Anslut mittpelaren på ramen.
Skruva fast mittpelaren på ramen med de fyra
skruvarna.
• Se till att ni är två eller fler personer som hjälps åt under
installationen av TV-stativet.
• Montera först mittpelaren på ramen med de fyra skruvarna,
skruva sedan åt alla skruvar ordentligt.
• Om du använder en elektrisk skruvdragare ställer du
vridmomentet på ungefär 1,5 N·m {15 Kgf·cm}.
3
Anslut det främre panelstödet
enligt illustrationen nedan.
Innan du ansluter det främre panelstödet bör du kontrollera
att de fyra skruvarna skruvats fast ordentligt.
Skruv
Ram
Obs!
Obs!
7
(SE)
Montera TV-apparaten 1
Förbered installationen av TV-
apparaten.
Ta bort bordsstativet (om det är monterat) och lossa de
två skruvarna på TV-apparatens baksida. Se broschyren
som medföljde din TV-apparat för mer detaljerad
information.
2
Anslut de fyra hakarna på TV-
apparatens baksida.
Placera TV-apparaten med skärmen vänd nedåt på en
stadig arbetsyta som täcks med en mjuk duk.
Anslut de fyra hakarna med hjälp av de fyra
hakskruvarna.
• Om du använder en elektrisk skruvdragare ställer du
vridmomentet på ungefär 2 N·m {20 Kgf·cm}.
• Se till att inga andra skruvar än de medföljande (+PSW5 ×
L16) används när hakarna ska fästas.
Mjuk duk
Rikta in haken efter cirkeln på TV-
apparatens baksida.
Hakskruv
Hake
Obs!
3
Montera TV-apparaten på TV-
stativet.
1
Håll TV-apparaten på det sätt som bilden nedan
visar och sätt i de fyra hakarna på TV-apparatens
baksida i den övre delen av hålen på mittpelaren.
Kontrollera att hakarna sitter ordentligt i de fyra
hålen.
Var försiktig så att inte TV-stativet faller när TV-apparaten
ska monteras på TV-stativet.
2
Tryck TV-apparaten rakt nedåt så att hakarna
verkligen hamnar på plats i TV-stativet på det sätt
som visas.
• Kontrollera att hakarna sitter ordentligt i hålens nedre del
och kontrollera sedan att TV-apparaten hänger plant.
• Se upp så att du inte flyttar TV-stativet när du monterar
TV-apparaten.
Obs!
Obs!
8
(SE)
4
Fäst TV-apparaten och TV-
stativet med de två fästena.
Dra åt de fästena med en skruvmejsel.
• Om de två fästena inte används för att fästa TV-apparaten
kan den falla i golvet och orsaka skada.
• Om du använder en elektrisk skruvdragare ställer du
vridmomentet på ungefär 1,5 N·m {15 Kgf·cm}.
Fäste
Obs!
Montera glashyllorna 1
Fäst de åtta stöden för
glashyllorna i ramen.
Sätt i stöden för glashyllorna i hålen på ramen och kontrollera
att de sitter parallellt och plant.
Stöd glashylla
Obs!
9
(SE)
2
Montera först den undre
glashyllan och sedan den övre
glashyllan.
• Var försiktigt så att du inte klämmer dina fingrar mellan
ramen och glashyllorna när glashyllorna monteras.
• Montera glashyllan efter att du monterat TV-apparaten på
TV-stativet, annars kan du slå emot glaset med TV-
apparaten när den installeras, vilket kan resultera i produkt-
eller personskada.
• Montera glashyllorna på TV-stativet med
”varningsetiketten” framåt till höger enligt illustrationen.
Glashylla
Varnings
etikett
1
2
Obs!
Anslut kablarna 1
Anslut nätkabeln och andra
kablar till TV-apparaten.
Sätt i kablarna och dra dem genom kabelhållarna och
nedför mittpelarens baksida.
2
Fäst den bakre stödpanelen.
10
(SE)
Utförande och specifikationer kan ändras utan föregående
meddelande.
Säkerhetsåtgärder för att förhindra att TV- stativet välter
Se till att vidta försiktighetsåtgärder för att förhindra att
TV-stativet välter, annars kan TV-apparaten falla i golvet
och orsaka skada. Fäst TV-apparaten i en stadig vägg,
pelare etc.
Gör i förväg i ordning ett starkt rep eller en kedja och
en väggkonsol som finns ute i handeln.
1
Fäst väggkonsolen i en stabil vägg eller pelare.
2
Dra repet eller kedjan genom fästenas båda hål och
fäst sedan repets eller kedjans andra ände i
väggkonsolen.
VARNING!
Väggkonsol
Starkt rep eller kedja
Specifikationer
Placera inte utrustning som överstiger hyllans maximala
kapacitet på glashyllorna eftersom de kan gå sönder och
orsaka skada.
Mått: mm
A
1 393
B
1 425
C
616
D
419
E
462
F
220
G
1 451
H
1 045
I
297
Vikt:
48 kg
B
A
C
E
D
I
G
F
H
Lastkapacitet: 30 kg
Lastkapacitet: 20 kg
Notering om lastkapacitet
