Merci d’avoir fait l’acquisition de ce
produit.
Le non-respect des consignes de sécurité ou l’usage incorrect
de ce produit peut provoquer des blessures graves ou un
incendie.
Ce mode d’emploi contient la procédure d’utilisation du
produit et les précautions essentielles pour éviter tout
accident. Lisez attentivement ce manuel et utilisez
correctement le produit. Conservez ce manuel pour pouvoir
le consulter ultérieurement.
À l’attention des détaillants Sony
Un téléviseur doit être installé par deux personnes, en prenant
les précautions d’usage et en utilisant les techniques
appropriées. Lors de l’installation d’un téléviseur, reportez-
vous au présent mode d’emploi. Sony décline toute
responsabilité en cas d’accident ou de dommages provoqués
par une installation ou une utilisation incorrecte. Le présent
mode d’emploi doit être remis au client après installation.
Les produits Sony sont conçus pour vous offrir le maximum
de sécurité. Toutefois, si les produits sont utilisés de façon
incorrecte, ils peuvent provoquer des blessures graves en cas
d’incendie, d’électrocution, ou si l’appareil tombe ou
bascule. Veillez à observer les consignes de sécurité pour
éviter de tels accidents.
Ce support TV est conçu pour être utilisé avec les produits ci-
dessous. Si vous utilisez ce support avec d’autres appareils, il
y a un risque d’instabilité, ce qui pourrait provoquer des
blessures.
Produits spécifiés (En date de juillet 2006)
Pour les autres téléviseurs, reportez-vous au mode d’emploi
pour savoir si vous pouvez utiliser ce support TV.
À l’attention des clients
Ce produit doit être installé uniquement par des
représentants agrées du service technique Sony, car il
exige la présence d’au moins deux personnes, des
mesures de sécurité, des connaissances techniques et une
attention particulière.
AVERTISSEMENT À propos de la sécurité ATTENTION
Téléviseur couleur LCD
KDL-52X2000
KDL-46X2000
KDL-40X2000
3
(FR)

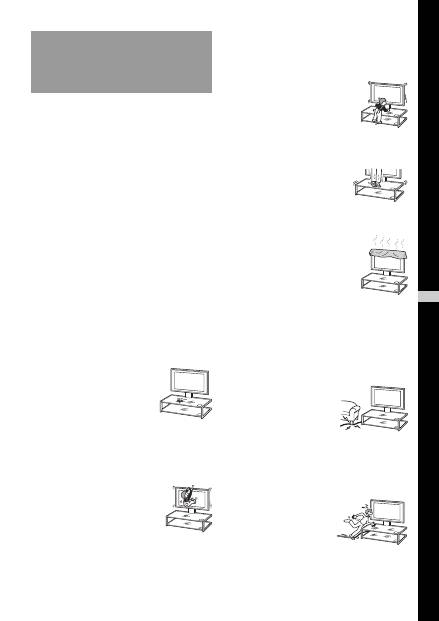

Ce produit ne doit être installé que
par des représentants agréés du
service technique Sony.
Toute installation par un tiers non agréé risque de provoquer
des blessures graves, car le téléviseur et son support TV sont
très lourds.
Veillez à prendre toutes les mesures
nécessaires afin d’éviter que le
support TV ne bascule.
Dans le cas contraire, le téléviseur risque de basculer et de
provoquer des blessures. Ancrez téléviseur sur un mur, un
pilier, etc., afin d’éviter qu’il ne bascule.
Veillez à installer le support TV sur
une surface plane et solide.
N’installez pas le support TV s’il penche d’un côté. Sinon, le
support TV risque de basculer ou le téléviseur risque de
tomber. Ceci pourrait provoquer des blessures.
Si vous installez le support TV sur une surface moelleuse,
comme un tapis ou une moquette, posez au préalable une
plaque sur l’emplacement concerné.
N’utilisez pas de support TV fissuré.
Ne vous appuyez pas sur le
téléviseur et ne vous y suspendez
pas lorsqu’il est installé sur le
support TV.
Le support TV risque de basculer et le
téléviseur risque de tomber, ce qui peut
provoquer des blessures graves, voire la
mort.
Veillez à ce que les enfants ne
grimpent pas sur le support TV et
empêchez-les de se faufiler entre les
étagères.
Si des enfants grimpent sur le support TV
ou sur les étagères, ils risquent de briser le
verre, de faire basculer le support TV, de
faire tomber le téléviseur et de se blesser.
Ne montez pas sur le support TV.
Vous risquez de tomber ou de briser le
verre et de vous blesser.
Ne bouchez pas les orifices de
ventilation du téléviseur.
Si vous couvrez les orifices de ventilation
du téléviseur (avec un drap ou autre), le
téléviseur risque de surchauffer et de
provoquer un incendie.
Veillez à ne pas coincer le cordon
d’alimentation ou le câble de
raccordement.
• Veillez à ne pas coincer le cordon d’alimentation ou le
câble de raccordement lorsque vous installez le téléviseur
sur le support TV. L’endommagement du cordon
d’alimentation ou du câble de raccordement peut entraîner
un incendie ou l’électrocution.
• Ne marchez pas sur le cordon
d’alimentation ou sur le câble de
raccordement lorsque vous
transportez le support TV. Le
cordon d’alimentation ou le câble
de raccordement peuvent être
endommagés, entraînant un incendie ou l’électrocution.
Veillez à ne pas vous prendre les
pieds dans le cordon d’alimentation
ou dans les câbles de raccordement.
Vous pourriez tomber, le support
TV pourrait basculer et vous
risqueriez de vous blesser.
AVERTISSEMENT
Le non-respect des consignes suivantes peut
être fatal ou entraîner des blessures graves en
cas d’incendie, d’électrocution, ou si l’appareil
tombe ou bascule.
N’utilisez pas le support TV s’il est
fissuré.
Le verre risque de se briser et le téléviseur
peut tomber ou le support TV risque de
basculer. Ceci pourrait provoquer des
blessures.
Support TV fissuré
FR
Français
4
(FR)
Ne déplacez pas le support TV si le
téléviseur est fixé dessus ou si des
appareils sont raccordés.
Si vous déplacez le support TV
lorsque le téléviseur est fixé dessus,
vous pourriez vous faire mal au dos, le
support TV pourrait tomber et vous
risqueriez de vous blesser. De plus, les
appareils raccordés pourraient tomber
et briser le verre.
N’installez pas d’autre équipement
que le produit spécifié.
• Ce support TV est conçu pour être utilisé uniquement avec
le produit spécifié. Si vous installez un autre équipement
que celui spécifié, il risque de tomber ou de se briser et de
provoquer des blessures.
• Ne placez aucun objet sur le support TV, tels que vases,
poteries, etc.
• Ne démontez pas sur le support TV.
• Ne placez aucun objet chaud directement sur le support
TV. La chaleur risque de décolorer ou de déformer le
support TV.
• Ne placez aucun objet sur le support TV pouvant briser le
verre.
Veillez à bien fixer le téléviseur.
Fixez le téléviseur au support TV à l’aide des tenons de
fixation fournis. Si le téléviseur n’est pas installé
correctement, il risque de tomber ou le support TV risque de
basculer, entraînant des blessures.
Ne vous appuyez pas sur le verre et
ne le soumettez pas à des chocs.
Ne vous appuyez pas sur le support TV avec les mains lors de
l’installation du téléviseur. Ne cognez pas le support TV avec
des objets durs, tels qu’un tournevis, etc. Le verre risque de
se briser et de provoquer des blessures.
Lors du transport du support TV
Vous risquez de vous blesser si vous essayez de déplacer
vous-même le support TV ou si vous ne tenez pas compte des
procédures appropriées énoncées ci-après. Afin d’éviter cela,
suivez les conseils ci-dessous.
• Assurez-vous qu’au moins deux personnes transportent le
support TV et que vous avez préalablement retiré le
téléviseur, les appareils qui lui sont raccordés et les
étagères en verre.
• Ne tirez pas sur le support TV. Les pièces de la base du
support TV risquent de s’enlever et vous risquez
d’endommager votre sol.
• Veillez à ne pas coincer vos mains ou vos pieds sous le
socle.
• Lorsque vous transportez le support TV, ne le tenez pas
par l’étagère en verre.
ATTENTION
Le non-respect des précautions suivantes peut
entraîner des dommages corporels ou
matériels.
5
(FR)

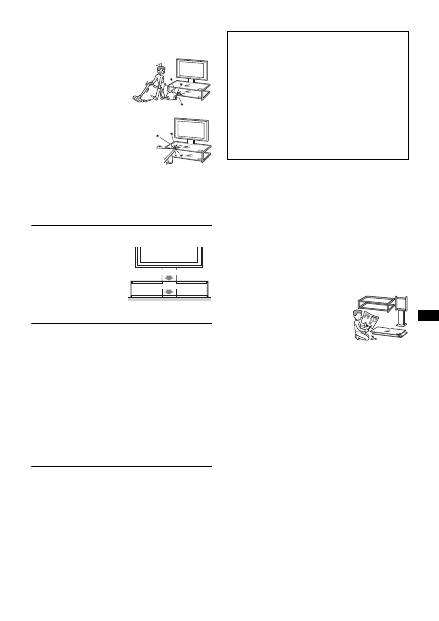

Ne soumettez pas le verre à un choc
trop violent.
Même si ce support TV est en
verre trempé, il est nécessaire de
le manier avec précaution.
Si le verre rompt, les bris de
verre peuvent provoquer des
blessures. Il est par conséquent
important de respecter les
consignes de sécurité ci-
dessous.
• Ne heurtez pas le verre et ne
laissez aucun objet pointu
tomber dessus. Évitez les
chocs violents.
• Ne rayez pas le verre et
évitez de le heurter avec des objets pointus.
• Ne frappez pas les bords du verre avec un objet lourd, tel
qu’un aspirateur.
Remarque à propos de la capacité de
charge
Ne placez aucun équipement
qui dépasse la capacité de
charge maximale de chaque
étagère, comme indiqué sur
l’illustration.
Sinon, les étagères risquent de
se rompre.
Remarques à propos de l’installation
• Lorsque vous montez le support TV, protégez votre sol
avec les emballages.
• Installez le support TV sur une surface plane et solide. Le
support ne doit jamais être installé selon un angle ou
incliné. Pour éviter cela, respectez les consignes de
sécurité suivantes.
– Si vous installez le support TV sur une surface
moelleuse, comme un tapis ou une moquette, posez au
préalable une plaque sur l’emplacement concerné.
– N’installez pas le support TV dans un endroit exposé à
la lumière directe ou à proximité d’une source de
chaleur.
– N’installez pas le support TV dans un endroit exposé à
la chaleur ou à l’humidité, ni à l’extérieur.
Remarque à propos de l’utilisation
Pour maintenir le support TV propre, nettoyez-le de temps en
temps avec un chiffon doux et sec. Les taches tenaces
peuvent être nettoyées avec un chiffon légèrement imprégné
de détergent dilué. Essuyez ensuite la surface avec un chiffon
doux et sec. N’utilisez pas de produits chimiques, tels qu’un
diluant ou de l’essence, car ils endommageront la surface du
support TV.
Veillez à ce que le travail
d’installation soit effectué par au
moins deux personnes.
L’installation du téléviseur sur le support TV doit être
effectuée par au moins deux personnes. Si une seule personne
se charge de l’installation, un accident ou des blessures
peuvent être occasionnés. Veillez à éloigner les enfants lors
de l’installation.
Veillez à monter le support TV
correctement en suivant les
instructions.
Si une vis n’est pas correctement serrée,
le support TV risque de basculer. Vous
pourriez vous blesser ou endommager le
téléviseur.
Prenez garde de ne pas vous blesser
les mains ou les doigts pendant
l’installation.
Évitez de vous pincer les doigts ou les mains lorsque vous
assemblez le support TV ou installez le téléviseur.
Veillez à installer le téléviseur
correctement en suivant les
instructions.
Serrez les vis correctement. Si le téléviseur n’est pas installé
correctement, il risque de tomber et de provoquer des
blessures.
20 kg (44 lb 2 oz)
SU-FL61 : 48 kg (105 lb 14 oz)
30 kg (66 lb 3 oz)
Pour les revendeurs Sony
Lisez attentivement les consignes
de sécurité énoncées ci-dessus et
soyez particulièrement attentif lors
de l’installation, de la
maintenance, du contrôle et de la
réparation de ce produit.
6
(FR)
Vous devez disposer d’un tournevis cruciforme
correspondant aux vis indiquées avant de procéder à
l’assemblage.
Vérification des pièces
Nom
Quantité
Armature
1
Pilier central
1
Étagère en verre
2
Support de l’étagère en verre
8
Crochet
4
Vis à crochet (+PSW5 × L16)
4
Vis (+PSW5 × L25)
4
Tenon de fixation
2

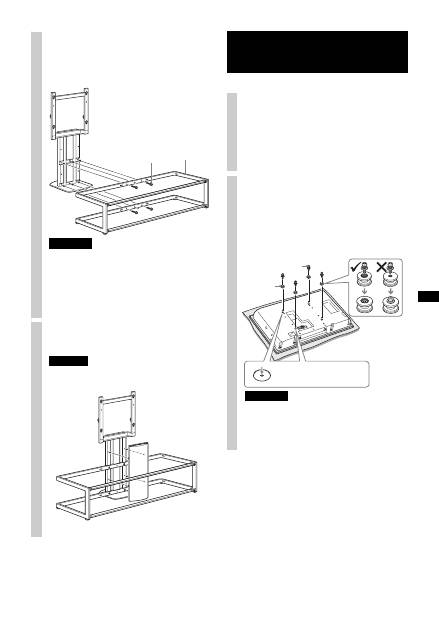

Montage du support TV
Si vous coincez le cordon d’alimentation sous ou entre des
pièces de l’équipement, ceci peut provoquer un court-circuit
ou une électrocution. Si vous trébuchez sur le cordon
d’alimentation ou le câble de raccordement, le support TV
risque de basculer et de provoquer des blessures.
Choisissez l’emplacement d’installation et posez
le support TV sur le sol avant d’installer le
téléviseur.
Comme le téléviseur est lourd, il est recommandé de choisir
l’emplacement d’installation, et d’y poser le support TV
avant d’installer le téléviseur.
1
Détachez les panneaux du pilier
avant et du pilier arrière du pilier
central.
AVERTISSEMENT
Panneau du
pilier arrière
Panneau du
pilier avant
7
(FR)
2
Fixez le pilier central à
l’armature.
Fixez le pilier central à l’armature à l’aide des quatre
vis.
• Veillez à ce que le montage du support TV soit effectué par
au moins deux personnes.
• Fixez le pilier central à l’armature à l’aide des quatre vis
sans les serrer ; une fois les deux éléments correctement
fixés, serrez les vis.
• Si vous utilisez un tournevis électrique, réglez le couple sur
environ 1,5 N·m {15 Kgf·cm}.
3
Fixez le panneau du pilier avant
comme indiqué ci-dessous.
Avant de fixer le panneau du piler avant, vérifiez que les
quatre vis sont correctement serrées.
Vis
Armature
Remarques
Remarque
Installation du téléviseur 1
Préparez-vous à installer le
téléviseur.
Démontez le support de table (éventuel) et retirez les
deux vis à l’arrière du téléviseur. Pour plus
d’informations, reportez-vous au feuillet fourni avec le
téléviseur.
2
Fixez les quatre crochets à
l’arrière du téléviseur.
Placez le téléviseur écran vers le bas sur une surface
lisse en prenant soin d’avoir placé au préalable un
tissus doux.
Fixez les quatre crochets à l’aide des quatre vis à
crochet.
• Si vous utilisez un tournevis électrique, réglez le couple sur
environ 2 N·m {20 Kgf·cm}.
• Veillez à ne pas utiliser d’autres vis que celles fournies
(+PSW5 × L16) lorsque vous fixez les crochets.
Tissus doux
Alignez le crochet avec le cercle à
l’arrière du téléviseur.
Vis à crochet
Crochet
Remarques
8
(FR)
3
Fixez le téléviseur sur le support
TV.
1
Tenez le téléviseur comme illustré ci-dessous et
insérez les quatre crochets à l’arrière du téléviseur
dans la partie supérieure des orifices du pilier
central. Vérifiez si les quatre crochets sont
fermement fixés aux quatre orifices.
Veillez à ne pas renverser le support TV lorsque vous fixez le
téléviseur à celui-ci.
2
Poussez le téléviseur droit vers le bas pour fixer
correctement les crochets dans le support TV, de la
manière illustrée.
• Vérifiez si les crochets sont correctement insérés à fond
dans les orifices, puis vérifiez si le téléviseur est accroché à
l’horizontale.
• Veillez à ne pas déplacer le support TV lorsque vous fixez
le téléviseur.
Remarque
Remarques
4
Fixez le téléviseur et le support
TV à l’aide des deux tenons de
fixation.
Veillez à fixer les tenons à l’aide d’un tournevis.
• Si vous n’utilisez pas les deux tenons de fixation pour fixer
le téléviseur, celui-ci risque de tomber et vous pourriez
vous blesser.
• Si vous utilisez un tournevis électrique, réglez le couple sur
environ 1,5 N·m {15 Kgf·cm}.
Tenon de fixation
Remarques
9
(FR)
Fixation des étagères en verre 1
Fixez les huit support des
étagères en verre à l’armature.
Insérez les supports de l’étagère en verre dans les orifices de
l’armature en veillant à ce qu’ils soient horizontaux et
parallèles entre eux.
Support de l’étagère en verre
Remarque
2
Installez tout d’abord l’étagère en
verre inférieure, puis l’étagère en
verre supérieure.
• Veillez à ne pas coincer vos doigts entre l’armature et les
étagères en verre lorsque vous installez celles-ci.
• Insérez l’étagère en verre après avoir installé le téléviseur
sur le support TV. Sinon, vous risquez de heurter le verre
avec le téléviseur pendant l’installation ; vous pourriez
vous blesser ou endommager le matériel.
• Installez l’étagère en verre sur le support TV en prenant
soin de la placer avec l’étiquette « Attention » vers l’avant,
sur la droite, comme indiqué ci-dessus.
Étagère en verre
Étiquette
« Attention »
1
2
Remarques
10
(FR)
Raccordement des câbles 1
Raccordez le cordon
d’alimentation et les autres
câbles au téléviseur.
Raccordez les câbles et faites-les passer dans les liens,
puis faites-les descendre à l’arrière du pilier central.
2
Fixez le panneau du pilier arrière.
Mesures de sécurité pour éviter le basculement
Veillez à prendre les mesures nécessaires pour éviter que
le support TV ne bascule ; le téléviseur risque également
de basculer et vous pourriez vous blesser. Fixez le
téléviseur sur un mur, un pilier, etc.
Pour cela, vous devez vous procurer une corde ou une
chaîne, ainsi que des supports de fixation murale.
1
Placez le support de fixation murale sur un mur
solide ou sur un pilier.
2
Faites passer la corde ou la chaîne à travers les deux
trous des tenons de fixation, puis fixez l’autre
extrémité de la corde ou de la chaîne au support de
fixation murale.
AVERTISSEMENT
Support de fixation
murale
Corde ou chaîne résistante
11
(FR)
La conception et les spécifications sont sujettes à
modification sans préavis.

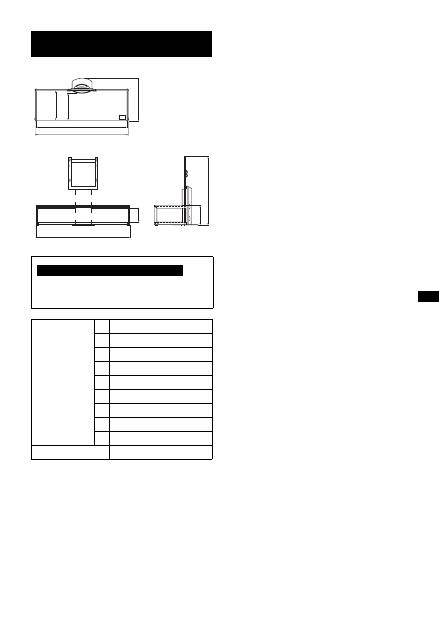

Spécifications
Ne placez aucun équipement qui dépasse la capacité de
charge maximale des étagères en verre, car celles-ci
risquent de se briser et vous pourriez vous blesser.
Dimensions : mm
(pouces)
A
1 393 (54 7/8)
B
1 425 (56 1/8)
C
616 (24 3/8)
D
419 (16 1/2)
E
462 (18 1/4)
F
220 (8 3/4)
G
1 451 (57 1/4)
H
1 045 (41 1/4)
I
297 (11 3/4)
Poids :
48 kg (105 lb 14 oz)
Capacité de charge : 30 kg (66 lb 3 oz)
Capacité de charge : 20 kg (44 lb 2 oz)
B
A
C
E
D
I
G
F
H
Remarque à propos de la capacité de charge
2
(ES)
Gracias por comprar este producto.
Si no se siguen las medidas de seguridad o el producto se
utiliza incorrectamente, pueden producirse lesiones graves o
incendios.
Este manual de instrucciones muestra la manera correcta de
manipular el producto, así como precauciones importantes
necesarias para evitar accidentes. Lea este manual
atentamente y utilice el producto correctamente. Conserve
este manual para consultarlo en el futuro.
Información para los distribuidores de Sony
La instalación de un televisor requiere al menos dos personas,
además de un cuidado y conocimientos técnicos especiales.
Al instalar un televisor, consulte este manual
cuidadosamente. Sony no se responsabiliza de los accidentes
o daños que se produzcan debido a la instalación o manejo
incorrectos. Entregue este manual al cliente tras la
instalación.
Los productos de Sony están diseñados pensando en la
seguridad. Sin embargo, si los productos se utilizan
incorrectamente, pueden provocar lesiones graves a raíz de
un incendio o una descarga eléctrica, o si el producto vuelca o
se cae. Para evitar tales accidentes, asegúrese de cumplir las
precauciones de seguridad.
Este soporte para TV se ha diseñado para utilizarse con los
productos especificados a continuación. Su uso con otros
aparatos podría producir inestabilidad y en consecuencia
provocar lesiones.
Productos especificados (a partir de julio de 2006)
Con otros televisores, consulte los manuales de instrucciones
correspondientes para comprobar si es posible utilizar este
soporte para TV.
Información para los clientes
Únicamente representantes de servicio Sony autorizados
deben instalar este producto, ya que se requieren al
menos dos personas, además de cuidado, medidas de
seguridad y conocimientos técnicos especiales.
ADVERTENCIA Sobre la seguridad PRECAUCIÓN
Televisor LCD en color
KDL-52X2000
KDL-46X2000
KDL-40X2000
3
(ES)
Únicamente representantes de
servicio Sony autorizados deben
instalar este producto.
Si personas no autorizadas llevan a cabo la instalación,
podrían producirse heridas graves, ya que el soporte para TV
y el televisor son muy pesados.
Tome las debidas precauciones para
evitar que el soporte para TV se
vuelque.
De lo contrario, el televisor podría volcarse y provocar
lesiones. Fije el televisor a una pared, pilar, etc., para evitar
que se vuelque.
Asegúrese de instalar el soporte
para TV en una superficie plana y
sólida.
No instale el soporte para TV de modo que se incline en
cualquier dirección. En caso contrario, el soporte para TV
podría volcarse o el televisor podría caer. Esto podría
provocar daños personales.
Si instala el soporte para TV en una superficie blanda, como
un tapete o una alfombra, cubra primero dicha zona con un
panel.
No utilice un soporte para TV
dañado.
No se apoye en el televisor ni se
cuelgue de él mientras se encuentre
fijado al soporte para TV.
Podría volcarse el soporte para TV o caerse
el televisor y provocar lesiones graves o la
muerte.
No permita que los niños se suban
en el soporte para TV ni que gateen
por las repisas.
Si se suben niños encima del soporte para
TV o gatean entre las repisas, el cristal
podría romperse y el televisor podría
caerse, o bien el soporte para TV podría
volcarse, provocando lesiones graves o la
muerte.
No se suba al soporte para TV.
Podría caerse, o romper el cristal y
provocar lesiones.
No cubra el orificio de ventilación
del televisor.
Si se cubre el orificio de ventilación (con un
paño, etc.), el monitor podría
sobrecalentarse y provocar un incendio.
Procure evitar que se aplaste el
cable de alimentación o el cable de
conexión.
• Evite también que se aplaste el cable de alimentación o el
cable de conexión al instalar el televisor en el soporte para
TV. Si se daña alguno de estos cables, puede producirse un
incendio o una descarga eléctrica.
• No pise el cable de alimentación
ni el de conexión al transportar el
soporte para TV. Dichos cables
podrían dañarse y provocar un
incendio o una descarga eléctrica.
Tenga cuidado de no tropezar con el
cable de alimentación o los cables
de conexión.
Si tropezara, el soporte para TV
podría volcarse y provocar lesiones.
ADVERTENCIA
Si no se tienen en cuenta las precauciones
siguientes, pueden producirse lesiones graves
o incluso la muerte a raíz de un incendio o una
descarga eléctrica, o si el producto vuelca o se
cae.
No utilice el soporte para TV si presenta
fisuras.
El cristal podría romperse y el televisor
podría caerse, o bien el soporte para TV
podría volcarse. Esto podría provocar
daños personales.
Soporte para TV dañado
ES
Español
4
(ES)
No mueva el soporte para TV cuando
esté el televisor acoplado o cuando
haya algún equipo conectado en el
interior.
Si mueve el soporte para TV con el
televisor acoplado, podría dañarse la
espalda, o bien el soporte para TV
podría volcarse y provocar heridas
graves. Asimismo, podría caerse
cualquier equipo conectado en el
interior, rompiendo la repisa de vidrio o provocando otros
daños materiales.
No instale equipos que no sean el
producto especificado.
• Este soporte para TV se ha diseñado para utilizarse
únicamente con el producto especificado. Si instala
equipos que no sean los especificados, pueden caerse o
dañarse y provocar lesiones.
• No coloque encima del soporte para TV objetos como
jarrones, cerámica, etc.
• No modifique el soporte para TV.
• No coloque ningún objeto caliente directamente encima
del soporte para TV. El calor puede ocasionar la
decoloración o deformación del soporte para TV.
• No coloque nada que pueda dañar el cristal directamente
encima del soporte para TV.
Asegúrese de fijar bien el televisor.
Utilice los accesorios de anclaje suministrados para fijar el
televisor en el soporte para TV. Si no instala el televisor
adecuadamente, puede caerse, o el soporte para TV puede
volcarse y provocar lesiones.
No aplique peso al cristal ni lo
someta a golpes.
Al instalar el televisor, no se apoye con la mano en el soporte
para TV. No golpee el soporte para TV con objetos duros,
como un destornillador, etc., ya que puede romperse el cristal
y provocar lesiones.
Transporte del soporte para TV
Si intenta mover el soporte para TV usted solo o sin seguir
los procedimientos adecuados, puede sufrir alguna lesión.
Para evitarlo, asegúrese de seguir los consejos que se ofrecen
a continuación.
• Procure que dos o más personas transporten el soporte
para TV, pero sólo después de haber retirado el televisor, el
equipo conectado y las repisas de vidrio.
• No arrastre el soporte para TV. Las piezas de la base del
soporte para TV podrían soltarse y dañar el suelo.
• Tenga cuidado de que las manos o los pies no queden
atrapados debajo de la placa inferior.
• No agarre el soporte para TV por la repisa de vidrio
durante su transporte.
PRECAUCIÓN
Si no se tienen en cuenta las siguientes
precauciones, pueden producirse daños
personales o materiales.
5
(ES)
No someta el cristal a golpes
fuertes.
Aunque este soporte para TV
está construido con vidrio
endurecido, debe tenerse
cuidado.
Si el cristal se rompe, los
fragmentos pueden provocar
lesiones. Para evitar esta
situación, tome las precauciones
que se indican a continuación.
• No golpee el cristal ni deje
caer objetos puntiagudos
sobre el mismo. Evite los
impactos fuertes.
• No raye ni presione el cristal
con objetos puntiagudos.
• Evite que objetos contundentes, como una aspiradora,
golpeen los bordes del cristal.
Nota sobre la capacidad de carga
No coloque ningún equipo que
supere el peso máximo
permitido para cada repisa
indicado en la ilustración.
En caso contrario, las repisas
podrían romperse.
Notas sobre la instalación
• Al llevar a cabo el montaje, coloque el material de
embalaje sobre el suelo para evitar que se dañe el suelo.
• Instale el soporte para TV sobre una superficie plana y
sólida. No lo instale en ángulo ni inclinado. Para ello,
respete las precauciones siguientes.
– Si instala el soporte para TV en una superficie blanda,
como un tapete o una alfombra, cubra primero dicha
zona con un panel.
– No instale el soporte para TV en un sitio expuesto a la
luz directa del sol ni cerca de un calentador.
– No instale el soporte para TV en un sitio caluroso o
húmedo, ni al aire libre.
Nota sobre el uso
Para mantener el soporte para TV limpio, utilice un paño
suave y seco. Las manchas resistentes pueden eliminarse con
un paño ligeramente humedecido con detergente diluido. A
continuación, seque la zona con un paño suave y seco. No
utilice productos químicos, como disolventes o bencina, ya
que pueden dañar el acabado del soporte para TV.
Asegúrese de que al menos dos o
más personas realizan el trabajo de
instalación.
Asegúrese de que al menos dos o más personas instalan el
televisor en el soporte para TV. Si una persona realiza sola la
instalación, puede sufrir accidentes o lesiones. Durante la
instalación, procure mantener alejados a los niños.
Asegúrese de seguir las
instrucciones para instalar
firmemente el soporte para TV.
Si un tornillo no está apretado
firmemente, o se cae, el soporte para TV
podría volcarse. Esto podría producir
lesiones o daños materiales.
Tenga cuidado de no lastimarse las
manos o dedos durante la
instalación.
Tenga cuidado de no pillarse los dedos ni las manos al montar
el soporte para TV e instalar el televisor.
Asegúrese de seguir las
instrucciones para instalar
firmemente el televisor.
Apriete firmemente los tornillos. Si no instala el televisor
adecuadamente, puede caerse y provocar lesiones.
20 kg (44 lb 2 oz)
SU-FL61: 48 kg (105 lb 14 oz)
30 kg (66 lb 3 oz)
Información para los distribuidores de Sony
Procure leer detenidamente las
instrucciones de seguridad
descritas anteriormente y prestar
especial atención a la seguridad
durante la instalación,
mantenimiento, comprobación y
reparación del producto.
6
(ES)
Antes de comenzar el montaje, asegúrese de disponer de un
destornillador Phillips adecuado para fijar los tornillos
indicados arriba.
Comprobación de las piezas
Nombre
Cantidad
Armazón
1
Pilar central
1
Repisa de vidrio
2
Soporte de la repisa de vidrio
8
Gancho
4
Tornillo de gancho (+PSW5 × L16)
4
Tornillo (+PSW5 × L25)
4
Accesorio de anclaje
2
Montaje del soporte para TV
Si el cable de alimentación de ca queda atrapado debajo de
un componente o entre dos o más componentes del equipo,
podría producirse un cortocircuito o una descarga eléctrica.
Si tropieza con el cable de alimentación o con el cable de
conexión, el soporte para TV podría volcarse y provocar
lesiones.
Elija la ubicación de instalación y coloque el
soporte para TV en el suelo antes de instalar el
televisor.
Debido a que el televisor es pesado, se recomienda que elija
la ubicación de instalación y que coloque el soporte para
TV en el suelo antes de instalar el televisor.
1
Desacople del pilar central los
paneles de soporte de los pilares
frontal y trasero.
ADVERTENCIA
Panel de
soporte del
pilar trasero
Panel de
soporte del
pilar frontal
7
(ES)
2
Fije el pilar central al armazón.
Apriete firmemente el pilar central al armazón
mediante los cuatro tornillos.
• Asegúrese de que al menos dos o más personas llevan a
cabo el montaje del soporte para TV.
• Acople el pilar central al armazón con los cuatro tornillos
y, a continuación, apriete firmemente todos los tornillos
hasta que sea suficiente.
• Si utiliza un destornillador eléctrico, establezca el ajuste de
par en 1,5 N·m {15 Kgf·cm} aproximadamente.
3
Tal y como se muestra a
continuación, fije el panel de
soporte del pilar frontal.
Antes de fijar el panel de soporte del pilar frontal, asegúrese
de que los cuatro tornillos están apretados con firmeza.
Tornillo
Armazón
Notas
Nota
Instalación del televisor 1
Preparación para la instalación
del televisor.
Retire el soporte de sobremesa (si está colocado) y
extraiga los dos tornillos de la parte posterior del
televisor. Para obtener más información, consulte el
folleto suministrado con el televisor.
2
Fije los cuatro ganchos en la
parte trasera del televisor.
Coloque el televisor con la pantalla boca abajo sobre
una superficie estable cubierta con un paño.
Fije los cuatro ganchos con los cuatro tornillos de
gancho.
• Si utiliza un destornillador eléctrico, establezca el ajuste de
par en 2 N·m {20 Kgf·cm} aproximadamente.
• Al fijar los ganchos asegúrese de no utilizar ningún tornillo
que no sea del tipo suministrado (+PSW5 × L16).
Paño suave
Ponga el gancho en línea con el círculo
de la parte trasera del televisor.
Tornillo de gancho
Gancho
Notas
8
(ES)
3
Fije el televisor al soporte para
TV.
1
Sujete el televisor tal y como se muestra a
continuación e inserte los cuatro ganchos de la parte
posterior del televisor en la parte superior de los
orificios del pilar central. Compruebe que los cuatro
ganchos estén fijados firmemente en los cuatro
orificios correspondientes.
Asegúrese de no volcar el soporte para TV al fijar el televisor
al soporte.
2
Empuje el televisor en línea recta hacia abajo para
ajustar los ganchos en el soporte para TV, tal y
como se muestra a continuación.
• Compruebe que los ganchos estén fijados firmemente en la
parte inferior de los orificios y, a continuación, compruebe
que el televisor esté colgado de forma nivelada.
• Asegúrese de no mover el soporte para TV mientras fija el
televisor.
Nota
Notas
4
Fije firmemente el televisor y el
soporte para TV con dos
accesorios de anclaje.
Asegúrese de apretar los accesorios con un
destornillador.
• Si no se usan los dos accesorios de anclaje para fijar el
televisor, podría caerse y provocar lesiones.
• Si utiliza un destornillador eléctrico, establezca el ajuste de
par en 1,5 N·m {15 Kgf·cm} aproximadamente.
Accesorio de anclaje
Notas
9
(ES)
Fije las repisas de vidrio 1
Fije al armazón los ocho
soportes de la repisa de vidrio.
Inserte los soportes de la repisa de vidrio en los orificios del
armazón y compruebe que estén nivelados y en paralelo.
Soporte de la repisa de vidrio
Nota
2
Instale primero la repisa de vidrio
inferior y, a continuación, instale
la repisa de vidrio superior.
• Tenga cuidado de no pillarse los dedos entre el armazón y
las reprisas de vidrio de cristal al colocarlas.
• Introduzca la repisa de vidrio después de instalar el
televisor en el soporte para TV. En caso contrario, puede
golpear el vidrio con el televisor durante la instalación y
podría dañarse el producto o provocar lesiones personales.
• Para colocar la repisa de vidrio en el soporte para TV,
sujétela de tal modo que la etiqueta de “precaución”
aparezca en la parte frontal derecha, tal como se muestra en
la ilustración.
Repisa de vidrio
Etiqueta de
precaución
1
2
Notas
10
(ES)
Conexión de los cables 1
Conecte al televisor los cables
de alimentación y de conexión.
Fije los cables y hágalos pasar por las sujeciones de los
mismos hasta la parte posterior del pilar central.
2
Fije el panel de soporte del pilar
trasero.
Medidas de seguridad para evitar el vuelco
Tome las debidas precauciones para evitar que el soporte
para TV se vuelque. De lo contrario, el televisor puede
caerse y provocar lesiones. Fije el televisor a una pared,
pilar, etc.
Prepare antes una cuerda resistente o una cadena y un
soporte de anclaje a la pared como los que suelen
encontrarse en el mercado.
1
Fije el soporte de anclaje a la pared en una pared o
pilar sólidos.
2
Pase la cuerda o la cadena por los dos agujeros de
los accesorios de anclaje y tense el otro extremo de
la cuerda o la cadena en el soporte de anclaje a la
pared.
ADVERTENCIA
Soporte de anclaje a
la pared
Cuerda o cadena resistentes
