Assembly and Installation

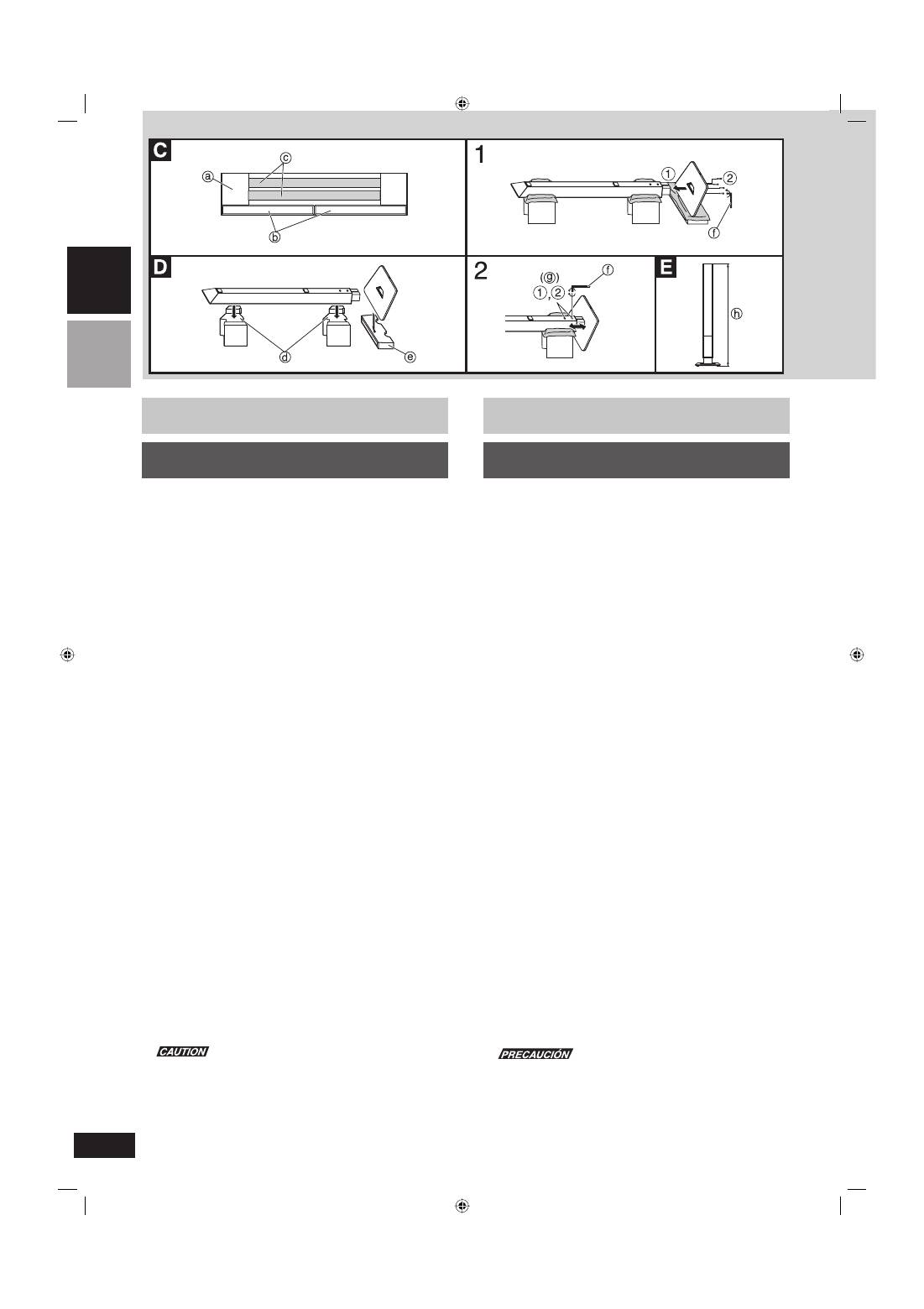

Assembling the front and surround

speakers (SB-FS100) as stand types

• Do not apply an unreasonable force to the net at the front of the

speaker unit. You cannot remove the front net.

• You can carry out assembly work stably by placing the cushions in

the packing case beneath the speaker. Place the speaker with the

net side face downward.

Ç

 Cushions used

a

 Two left cushions (upper and lower) for the speaker units

b

 One stand base cushion (left or right or top and bottom)

c

 Speaker units

Î

 Method of setting cushions

d

 Left cushions for speaker unit

e

 Cushion for stand base

Be sure to spread a cloth, for example, on the

fl

 oor to protect it

from damage.

• After each task, tighten the screws securely.

Tighten the stand base mounting bolts and the height adjusting bolts

using the hexagonal wrench

f

 provided.

1. Install the stand base (provided) on the speaker

unit.

1

Fit the stand base onto the stand of the speaker unit.

2

Install the stand base using the four stand base mounting

bolts (provided).

• Tighten the screws alternately, and finally tighten

them hard.

2. Determine the height of the speaker, and tighten

the two height adjusting bolts.

The height of each speaker is set to MIN at the factory.

Adjust the height as shown in the

fi

 gure above.

1

Adjust the height.

Loosen the two height adjusting bolts

g

, and move the stand

base.

•  You can obtain a better sound effect by adjusting the height of the

speaker to suit the height of the plasma television, for example.

‰

 Height adjustment range: 1,183 mm (MIN) - 1,428 mm (MAX)

h

Height

2

Tighten the height adjusting bolts

g

alternately, and

fi

 nally

tighten them hard.

3. Connect the speaker cable (provided) to the

terminals

i

.

Be sure to connect only positive (copper) wire

j

 to positive (+)

terminal and negative (silver) wire

k

 to negative (–) terminal.

• Speaker cable (short, 4 m): For the front speaker

Speaker cable (long, 10 m): For the surround speaker

Turn the thumb nut in the loosening direction until the hole in

the terminal becomes visible, then insert the conductor from

the top of the terminal and re-tighten the thumb nut.

• Slightly bend the tip of the conductor before inserting it.

l

•  Tighten the thumb nut when the conductor is protruding from the

hole in the terminal.

Never short-circuit positive (+) and negative (–) speaker

wires.

4. Fix the cable to the bottom of the stand base.

Ï

 Attaching a stabilizing wire

Example

m

Nylon clamp

n

Screw for nylon clamp

o

Wire (not included)

p

Ring (not included)

q

Screw (not included)

Screw

q

the wood screw into a thick and hard part of the wall.

The surface must be able to support over 45 k

g.

Ensamblaje e instalación

Ensamblaje de los altavoces delanteros y de sonido

ambiental (SB-FS100) como altavoces tipo independiente

• No aplique una fuerza excesiva a la red de la parte delantera del

altavoz. La red delantera no puede desmontarse.

• Puede realizar el trabajo de ensamblaje de manera estable colo-

cando los cojines de la caja de embalaje debajo del altavoz. Coloque

el altavoz con la cara de la red hacia abajo.

Ç

 Cojines utilizados

a

  Dos cojinetes izquierdos (superior e inferior) para los altavoces

b

Un cojín de base de soporte (izquierdo o derecho o superior e

inferior)

c

 Altavoces

Î

 Método de colocación de los cojines

d

Cojines izquierdos para altavoz

e

Cojín para base de soporte

Asegúrese de poner un paño, por ejemplo, sobre el suelo para

protegerlo contra los daños.

• Apriete

fi

 rmemente los tornillos después de cada tarea.

Apriete los pernos de montaje de la base de soporte y los pernos de

ajuste de altura utilizando la llave hexagonal

f

 suministrada.

1.  Instale la base de soporte (suministrada) en el altavoz.

1

Coloque la base de soporte sobre la base del altavoz.

2

Instale la base de soporte utilizando los cuatro pernos de

montaje de la base de soporte (suministrados).

• Apriete los tornillos de forma alterna y

fi

 nalmente  apriételos

fi

 rmemente.

2.  Determine la altura del altavoz y apriete los dos pernos

de ajuste de altura.

La altura de cada altavoz ha sido establecida al mínimo en

la fábrica.

Ajuste la altura como se muestra en la

fi

 gura de arriba.

1

Ajuste la altura.

A

fl

 oje los dos pernos de ajuste de altura

g

 y mueva la base

de soporte.

•  Puede obtener un mejor efecto de sonido ajustando la altura del

altavoz para adaptarla a la altura del televisor con pantalla de

plasma, por ejemplo.

‰

  Margen de ajuste de altura: 1.183 mm (mínimo) - 1.428 mm

(máximo)

h

 Altura

2

Apriete los pernos de ajuste de altura

g

 de forma alterna y

fi

 nalmente apriételos

fi

 rmemente.

3. Conecte el cable de altavoz (suministrado) a los

terminales

i

.

Asegúrese de conectar solamente el cable positivo (cobre)

j

al terminal positivo (+) y el cable negativo (plata)

k

 al terminal

negativo (–).

• Cable de altavoz (corto, 4 m): Para altavoz delantero

Cable de altavoz (largo, 10 m): Para altavoz de sonido ambiental

Gire la tuerca de apriete manual en el sentido en que se a

fl

 oja

hasta que se pueda ver el agujero del terminal, y luego inserte

el conductor desde la parte superior del terminal y apriete de

nuevo la tuerca de apriete manual.

• Doble ligeramente la punta del conductor antes de insertarla.

l

• Apriete la tuerca de apriete manual cuando el conductor sobre-

salga del agujero del terminal.

No cortocircuite nunca los cables positivos (+) y negativos

(–) de los altavoces.

4.  Fije el cable a la parte inferior de la base de soporte.

Ï

 Colocación de un alambre estabilizador

Ejemplo

m

Abrazadera de nailon

n

Tornillo para abrazadera de nailon

o

Alambre (no suministrado)

p

Anillo (no suministrado)

q

Tornillo (no suministrado)

Atornille el tornillo de madera

q

 en una parte gruesa y dura de la pared.

La super

fi

 cie deberá poder soportar un peso de más de 45 k

g

.
