Panasonic TYWK6P1RW: инструкция

TY-WK6P1RW

Model No.

Fitting Instructions

Plasma TV wall-hanging bracket (Adjustable angle type)

English

Anleitung zur Anbringung

Wandhalterung zum Anbringen des Plasma-Fernsehers

(Typ mit einstellbarem Winkel)

Deutsch

Montage-instructies

Muurbevestigingssteun voor plasmatelevisie

(met verstelbare montagehoek)

Nederlands

Istruzioni per il montaggio

Supporto per il montaggio a parete del televisore al plasma

(con angolazione regolabile)

Italiano

Instructions de montage

Applique de fixation au mur du téléviseur à plasma

(Type à angle réglable)

Français

Instrucciones de instalación

Soporte para colgar el televisor de plasma en una pared

(Tipo de ángulo ajustable)

Español

Instruções de montagem

Suporte de instalação na parede do televisor com ecrã de

plasma (Com ângulo ajustável)

Português

Monteringsanvisningar

Väggupphängningshållare för plasmatelevision

(vinklingsbar typ)

Svenska

Opsætningsinstruktioner

Vægophæng til plasma-tv (justerbar vinkeltype)

Dansk

Инструкция

по

установке

Кронштейн

для

настенного

крепления

широкоформатного

плазменного

телевизора

 (

Модель

с

регулируемым

углом

)

Ру

сский

Орнату

нұсқаулары

Плазмалық

теледидардың

қабырғаға

бекітетін

кронштейні

(

Бұрышы

реттелетін

түрі

)

Ка

зах

ский

Інструкції

з

встановлення

Настінний

кронштейн

для

плазмового

телевізора

(

З

можливістю

регулювання

кута

нахилу

)

Українськ

а

安装施工说明书

壁挂式框架 (角度可调型)

中文

H

ướ

ng d

ẫ

n l

ắ

p

đặ

t

Giá

đỡ

 treo t

ườ

ng TV Plasma (lo

ạ

i góc có th

ể

đ

i

ề

u ch

ỉ

nh)

Ti

ế

ng V

i

ệ

t

TQZJ157-2

2

3

Before commencing work, carefully read these Instructions and the Manual for the plasma TV to ensure that

fitting is performed correctly. (Please save these instructions. You may need them when maintaining or moving

the bracket.)

English

Vor der Ausführung lesen Sie bitte diese Anleitung und die Bedienungsanleitung für das Plasma-Fernseher

sorgfältig durch, damit die Anbringung richtig ausgeführt wird. (Bitte bewahren Sie diese Anleitung auf. Sie

kann bei der Wartung oder der erneuten Anbringung der Halterung benötigt werden.)

Deutsch

Lees deze installatiehandleiding en de bedieningshandleiding voor de plasmatelevisie zorgvuldig door voordat

u begint, zodat de montagewerkzaamheden op de juiste wijze worden uitgevoerd. (Bewaar deze handleiding.

U hebt de handleiding weer nodig wanneer u de bevestigingssteun verwijdert of verplaatst.)

Nederlands

Prima di iniziare il montaggio leggere attentamente queste istruzioni ed il manuale dello televisore al plasma

per poter procedere al montaggio in modo corretto. (Conservare poi queste istruzioni che si renderanno

necessarie per la manutenzione e l’eventuale spostamento della staffa.)

Italiano

Avant de commencer le travail, lisez attentivement ces instructions ainsi que le mode d’emploi de téléviseur à

plasma de manière à réaliser un montage convenable. (Conservez soigneusement les présentes instructions.

Vous pouvez en avoir besoin pour effectuer un entretien ou si vous désirez déplacer l’applique.)

Français

Antes de empezar el trabajo, lea atentamente estas instrucciones y el manual de el televisor de plasma para

asegurar una instalación correcta. (Guarde estas instrucciones. Podrá necesitarlas cuando haga trabajos de

mantenimiento o mueva el soporte.)

Español

Antes de começar a trabalhar, leia com atenção estas instruções e o manual do televisor com ecrã de plasma,

para ter a certeza de que a montagem é feita correctamente. (Guarde estas instruções. Pode precisar delas

quando fizer a manutenção ou deslocar o suporte.)

Português

Innan arbetet påbörjas ska du noga läsa dessa anvisningar och bruksanvisningen som medföljer plasma-TV:n

för att försäkra att arbetet utförs på rätt sätt. (Bevara dessa anvisningar. Du kan behöva anlita dem på nytt för

underhåll eller flyttning av hållaren.)

Svenska

Før arbejdet påbegyndes, skal De omhyggeligt læse disse instruktioner og betjeningsvejledningen til plasma-

tv'et for at sikre at opsætningsarbejdet udføres korrekt. (Gem disse instruktioner. De kan få brug for dem ved

vedligeholdelse, eller hvis ophænget skal flyttes.)

Dansk

Перед

проведением

работ

внимательно

прочитайте

эту

Инструкцию

и

Руководство

для

плазменного

дисплея

,

чтобы

убедиться

в

том

,

что

установка

выполняется

правильно

. (

Сохраните

,

пожалуйста

,

эту

инструкцию

.

Она

может

Вам

понадобиться

для

технического

обслуживания

или

перемещения

.)

Ру

сский

Жұмысты

бастар

алдында

,

орнатудың

дұрыс

орындалуын

қамтамасыз

ету

үшін

,

осы

Нұсқаулар

мен

плазмалық

теледидардың

нұсқаулығын

мұқият

оқып

шығыңыз

. (

Осы

нұсқауларды

сақтап

қойыңыз

.

Олар

сізге

кронштейнге

техникалық

қызмет

көрсету

немесе

орнын

ауыстыру

кезінде

қажет

болуы

мүмкін

.)

Ка

зах

ский

Перед

початком

робіт

уважно

прочитайте

ці

інструкції

та

інструкції

з

експлуатації

плазмового

дисплея

,

аби

забезпечити

правильний

монтаж

. (

Збережіть

ці

інструкції

,

оскільки

вони

можуть

знадобитись

Вам

,

коли

виникне

необхідність

у

технічному

обслуговуванні

або

встановленні

кронштейна

в

іншому

місці

.)

Українськ

а

在安装施工之前，请务必认真阅读本说明书和等离子电视机的使用说明书，在此基础之上正确地进行

施工。在完成安装施工之后，请将本说明书转交给顾客，请顾客认真阅读后妥为保管。(因为在更改

安装位置或维修之时，可能会需要本说明书。)

中文

Hãy

đọ

c c

ẩ

n th

ậ

n nh

ữ

ng h

ướ

ng d

ẫ

n d

ướ

i

đ

ây và tham kh

ả

o sách ch

ỉ

 d

ẫ

n TV plasma tr

ướ

c khi ti

ế

n hành l

ắ

p

ráp nh

ằ

m

đả

m b

ả

o cho công vi

ệ

c l

ắ

p ráp

đượ

c th

ự

c hi

ệ

n chính xác. (Hãy l

ư

u nh

ữ

ng ch

ỉ

 d

ẫ

n này l

ạ

i vì

́

 b

ạ

n có

th

ể

 dùng

đế

n chúng khi b

ả

o trì ho

ặ

c d

ị

ch chuy

ể

n giá

đỡ

.)

Ti

ế

ng V

i

ệ

t

4

English

Safety precautions

WARNING

Ensure that the installation location is strong enough to support long-term use.

•  If its strength becomes insufficient over the course of long-term use, the plasma TV may drop, possibly causing

injury.

Fitting work and connection equipment expansion should never be done by any other than a qualified

installation specialist.

•  Incorrect fitting may cause equipment to fall, resulting in injury.

Include a safety factor when considering the strength of the proposed fitting location.

• If strength is not sufficient the equipment may fall, resulting in injury.

Do not fit at a location that cannot bear the load.

• If the fitting location lacks sufficient strength the equipment may fall.

Do not disassemble or modify the wall-hanging bracket.

• Otherwise the unit may be dropped and become damaged, and personal injury may result.

After removing caps from the plasma TV, keep them out of the reach of small children.

•  Small children might accidentally swallow the cap.

If you think your child has swallowed the cap, consult a doctor immediately.

CAUTION

Do not use any television and displays other than those given in the catalogue.

• Otherwise the unit may be dropped and become damaged, and personal injury may result.

Do not fit at any locations subject to humidity, dust, smoke, steam or heat.

• This may have an adverse effect on the plasma TV and cause fire or electric shock.

The work of fitting or removing the plasma TV must be performed by at least two people.

• The plasma TV may fall and cause injury.

Do not fit facing upwards, sideways or upside down.

• This may cause heat to build up inside the plasma TV unit, resulting in a fire.

Do not block the ventilation holes. When using the wall-hanging bracket, do not block the space between

the rear surface of the plasma TV and the wall surface.

•  Otherwise heat may build up inside and cause a fire.

Secure at least 10 cm (3.9 inches) of space at the top, bottom, left and right of the plasma TV. Also secure

some space at the back.

•  Failing to do so may result in a fire.

Install the plasma TV by taking only the steps which are specified in these instructions: Do not install it in

any other way.

• Otherwise the unit may be dropped and become damaged, and personal injury may result.

Install the mounting screws and power cable in such a way that they will not make contact with the inside

parts of the wall.

• Electric shocks may result from contact with any metal objects inside the wall.

For installation, use the special-purpose constituent parts.

• Otherwise, the plasma TV may fall off the wall, possibly causing injury.

Remove the product that will not be used any longer.

• Otherwise the product may fall down and personal injury may result.

Requests regarding handling

1) Exercise care when selecting the location for the TV because it may discolor or deform due to light or heat if

it is placed where it is exposed to direct sunlight, or near a heater.

2)  Clean the wall-hanging bracket by wiping it with a soft, dry cloth (such as cotton or flannel). If the bracket is

very dirty, remove the dirt using a neutral detergent diluted in water, and then wipe it clean with a dry cloth.

Do not use benzene, thinner, or furniture wax as this may cause the coating to peel.

(For information on cleaning the display unit, see the display unit’s instruction manual. If using a chemically-

treated cloth, follow the instructions supplied with the cloth.)

3) Do not affix adhesive tape or stickers to the product. Doing so may dirty the surface of the wall-hanging

bracket. Do not allow long-term contact with rubber, vinyl products or the like. (Doing so will cause

deterioration.)

4) The panel of the plasma TV is made of glass. Do not apply strong force or shock.

Caution:

This bracket is intended for only Panasonic plasma TV models (See page 9).

Use with other apparatus is capable of resulting in instability causing possible injury.

PROFESSIONAL INSTALLATION IS REQUIRED.

PANASONIC DISCLAIMS ANY PROPERTY DAMAGE AND/OR SERIOUS INJURY, INCLUDING DEATH

RESULTING FROM IMPROPER INSTALLATION OR INCORRECT HANDLING.

5

English

TY-WK6P1RW

Wall-hanging bracket (Adjustable angle type)

Parts used to assemble the wall-hanging bracket



  Base upper fitting

(1)



  Bracket base left fitting

 (1)



  Bracket base right

fitting (1)



  M5 × 10 screws

for assembling

the fixture

(8)

  Base lower fitting

(1)

Label

Parts used for installation

View of fully assembled fixtur



  M8 × 32 Allen head

countersunk screws

(4)



  Spacers (4)



  Dished toothed washers

(4)



  M5 x 50 Screw for securing unit (2)



 Insulation spacers

(4)



  Allen wrench (included tool)

(1)

Components

[ The images shown in this manual are for illustrative purpose only.]

Precautions for wall-hanging bracket fitting

♦

  The wall-hanging bracket is for use in attaching a plasma TV unit to a vertical wall for viewing. Do not fit to

any surface other than a vertical wall.

♦

 To ensure correct plasma TV performance and prevent trouble, do not fit at any of the following locations.

  • Near sprinklers or fire/smoke detectors

  • Where there is a risk of exposure to vibration or impact

  • Near high-voltage wires or dynamic power supplies

  • Near sources of magnetism, heat, water vapor or soot

  • Locations exposed to air blown from heating equipment

  • Where droplets of condensation from an air conditioner or other unit may form

♦

 Fit using techniques suited to the structure and materials of the fitting location.

♦

  Use commercially available screws with a nominal diameter of 6 mm (0.2 inches) that are suited to the wall

material (wood, steel frame, concrete etc.) you are fitting the bracket to.

♦

 For the TV power supply plug, use a power supply outlet that can be reached easily.

♦

  Ensure good air flow so that the equipment ambient temperature does not exceed 40 °C (104 °F). Failure to

do this may cause heat to build up inside the plasma TV, resulting in malfunction.

♦

  Spread a soft blanket or cloth over the floor so that the plasma TV and floor will not be marked or scratched

during the assembly and installation work.

♦

  When screwing down the parts, ensure that the screws are neither insufficiently tightened nor over tightened.

♦

  Take sufficient care to ensure safety around you when performing the assembly and installation work or while

moving about during the course of the work.

♦

  Do not install the Plasma TV underneath ceiling lamps (spotlights, halogen lamps, etc.). Otherwise, the

cabinet may be bent or damaged by high heat.

6

English

Fitting procedure

[Never use any other method than specified to install.]

1.  Assembling the wall-hanging

bracket

 Lay the base upper and lower fittings



 and the

bracket base left and right fittings



 and



 as

shown in the figure.

Fit the protrusions (tabs) of the bracket base left

and right fittings into the cutouts (2 on the left and

2 on the right) in the base upper and lower fittings,

and secure the parts using the eight screws



 for

assembling the fixture.

(Tightening torque: 1.2 to 1.5 N•m)

Bracket base right fitting



Base upper fitting



Base lower fitting



(side with the label attached)

Tab

Cutout

Bracket base left fitting



M5 × 10 screws for assembling

the fixture



Note

•  Please hold the bracket base left and right fittings as

you work with the assembled wall hanging bracket.

Holding the base upper and lower fittings might

deform this unit.

2.  Checking the strength of the

installation location



  The wall-hanging bracket weighs approximately 4 kg

(8.8 lbs).

Refer to the instruction manual of the plasma TV, and check

the weight of the plasma TV unit which will be fitted into the

wall-hanging bracket.



  Refer to the outline drawing of the wall-hanging bracket

shown on the right, and check the wall strength at the six

installation positions shown.  If the strength at any of these

positions is lacking, provide sufficient reinforcement.

Unit: mm (inches)

800 (31.5)

684 (27.0)

440 (17.4)

520 (20.5)

600 (23.7)

630 (24.9)

730 (28.8)

760 (30.0)

305 (12.1)

436 (17.2)

11

3.5 (4.5)

17.5 (0.8)

58 (2.3)

58 (2.3)

 mark : Wall mounting holes (at 6 points)

Use the screws without fail to anchor the fixture.

Notes

•  There are nine pre-drilled mounting holes at the top and another

nine at the bottom of the wall-hanging bracket.

Use the spare holes provided if wood or some other material is

used for the wall and a sufficient level of mounting strength cannot

be ensured by anchoring the fixture at the six positions shown on

the right.

However, bear in mind that, depending on which materials the

mounting surface is made of, cracks may form on the surface if the

screws are used at positions which are too close together.

•  Mount or place only a plasma TV on the fixture: Do not mount or

place any other product.

•  For details on the dimensions applying when the plasma TV is

mounted, refer to the outline drawing (on page 9).

3.  Installing the wall-hanging bracket on the wall



  Install the wall-hanging bracket so that the arrows indicated on it are

pointing upward.



  First of all, secure the screw in the upper center hole



.



  Use a level to ensure that the fixture is not tilting on one side, and then

secure the screws in the five remaining holes.

Arrows



Notes

•  If it is necessary to embed screws or nuts in the wall prior to installing the wall-

hanging bracket because the wall is made of concrete or such other materials,

determine the positions of the holes by fitting the actual wall-hanging bracket

or calculating from the figures shown in the outline drawing, and then embed

screws or nuts with a nominal diameter of 6 mm (0.2 inches) or their equivalent.

If you are embedding the screws, make sure they protrude from the wall

surface by 10 to 15 mm (0.4 to 0.6 inches).

•  For installing the wall-hanging bracket onto the wall, use screws with a nominal

diameter of 6 mm (0.2 inches) or their equivalent available from a hardware store

and suited to the materials of the installation area on the wall.

•  Anchor the screws in at least six locations.

7

English

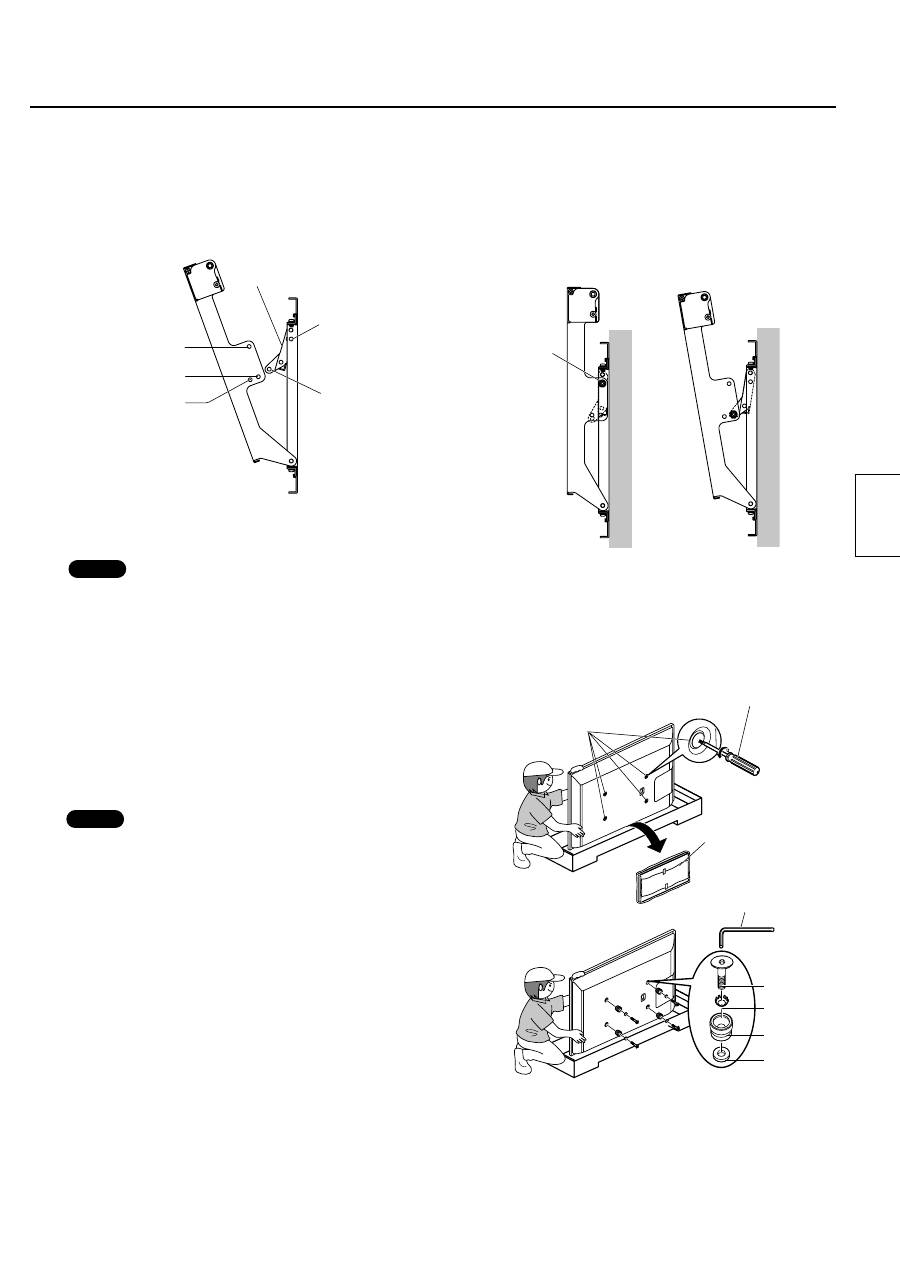

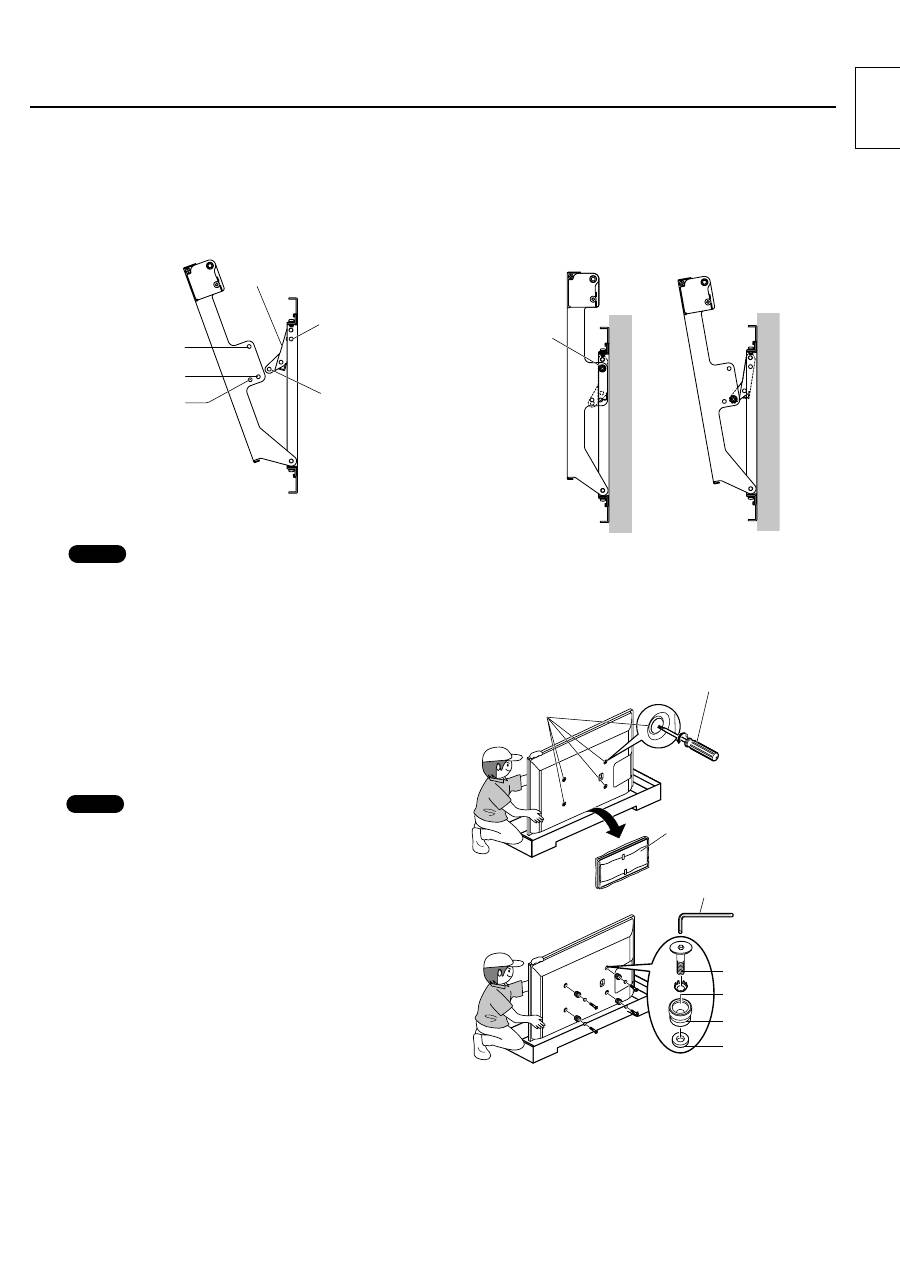

4.  Adjusting the angle of the wall-hanging bracket

 The angle of this wall-hanging bracket can be adjusted in 5-degree increments to one of three positions ranging

from “0-degree (Zero tilting)” to “10-degree tilting”.

When the wall-hanging bracket is shipped from the manufacturing plant, the angle is set to “0-degree (Zero tilting)”.

To change this angle, remove the screws used for adjustment and change the position of the stay.

(Tightening torque: 0.8 to 1.0 N•m)

“0-degree (Zero tilting)”

“10-degree tilting”

“5-degree tilting”

Stay

“0-degree

(Zero tilting)”

Tilting from 5 to 10

degrees

When the angle is set to

“0-degree (Zero tilting)”

When the angle is set to

“10-degree tilting”

Surface of wall

Screw used for

adjustment.

Surface of wall

Note

•  When using some types of HDMI cables or PC cables, the cable may touch the wall and cause damage to the HDMI

terminal or the PC input terminal on the television set.

In such a case, adjust the angle of the wall-hanging bracket so that no weight is applied to the cable.

5.  Installing the insulation spacers onto

the plasma TV



  Take the top off the cardboard box containing the plasma

TV and pull down the protective bag.

Support the plasma TV from the front so that it does not

fall over.



  Take the stand out from the cardboard box.



  Use a Phillips head screwdriver to remove the caps (4)

from the plasma TV.

Cap











Phillips head screwdriver

Stand

Note

•  After removing the caps and taking out the stand and

accessories, keep them safe.

(They will be required when a separate installation stand is

used.)



  As shown in the figure on the right, install the accessory

M8 × 32 Allen head countersunk screws



, dished toothed

washers



, insulation spacers



 and spacers



 (× 4 for

each part) using included allen wrench



 at the locations

where the caps were previously installed.

(Tightening torque: 3 to 4 N•m)

*  Appearance of the plasma TV differs according

to the model. The figure below is an example

of an applicable model.

8

English

6.  Mounting the plasma TV onto the wall-

hanging bracket and connecting it to

the other components

Cutout at top

Insulation spacer at bottom







Hole at bottom

Surface of wall

Surface of wall

Notes

•  Connect the cables and cords of the connecting components

before mounting the plasma TV to the wall-hanging bracket.

•  When mounting the plasma TV to the wall-hanging bracket, make

sure that cables and cords do not get pinched between the plasma

TV and the wall-hanging bracket.

•  Refer to the plasma TV instruction manual for connecting the

plasma TV to the other components.



  Fit the insulation spacers at the top of the plasma TV onto

the cutout at the top of the wall-hanging bracket.



  Slowly lowering the plasma TV, insert the insulation spacers

at the bottom into the holes at the lower part of the wall-

hanging bracket.



  Now lower the plasma TV.

CAUTION

•  If the plasma TV is lifted too much, its top part will become

disengaged from the wall-hanging bracket.

Hole for mounting the screw

for securing unit

M5 × 50 Screw for securing unit



Wall-hanging bracket

Surface of wall

7.  Anchoring the plasma TV

  Install the accessory screws for securing unit



 (2) into

the mounting holes of the screws for securing unit on the

sides (left and right) of the wall-hanging bracket.

Note

•   In order to prevent the plasma TV from becoming disengaged

from the wall-hanging bracket, the screws for securing unit



must be securely tightened at the left and right as far as their

bases.

Connecting additional components



  Remove the left and right red-marked screws



 (one at the

left and one at the right) used to anchor and release the

plasma TV.



  Lifting the plasma TV slightly and pulling it forward, pull out

the insulation spacers at the bottom.



  Pull the plasma TV forward, and connect the connecting

components’ cables or cords to the terminals on the back.



  Lifting the plasma TV slightly, insert the bottom insulation

spacers into the holes at the lower part of the wall-hanging

bracket.



  Now lower the plasma TV.



  Securely tighten the left and right red-marked screws



 (one

at the left and one at the right) used to anchor and release

the plasma TV in the red-marked screw mounting holes on

the side of the wall-hanging bracket.

(Tightening torque: 1.2 to 1.5 N•m)



Red-marked screw



used to anchor and

release the plasma TV

Hole at

bottom

Insulation spacer at

the bottom









Red-marked screw



used to anchor and

release the plasma TV



Surface of wall

Surface of wall

Note

•  When connecting components to the plasma TV, ask a qualified

installation specialist.

Fitting procedure

9

English

How to remove the plasma TV from the

wall-hanging bracket



   Remove the screws for securing unit for the display



 (one

at the left and one at the right) which are mounted on the

sides of the wall-hanging bracket.



  Disconnect the wires connecting the plasma TV to the other

units.



  While lifting the bottom part of the plasma TV, pull the

plasma TV toward you.



  Once the insulation spacers at the bottom have been

released, lift the plasma TV straight up.

Insulation spacer at the bottom

M5 × 50 Screw for securing unit







Surface of wall

Surface of wall

Note

•  Only a professional should remove the plasma TV from the wall-

hanging bracket.

10

Deutsch

Sicherheitsmaßnahmen

Warnung

Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch stark genug ist.

•  Falls die Stärke bei Langzeitgebrauch unzureichend wird, kann das Display herunterfallen und ggf. Verletzungen verursachen.

Das Anbringen und die Verbindung der Geräte sollte immer von einer für die Installation qualifizierten

Person ausgeführt werden.

•



Falsches Zubehör kann zum Herunterfallen des Gerätes und zur Verletzung von Personen führen.

Aus Sicherheitsgründen sollte die Festigkeit des vorgesehenen Anbringungsortes immer sichergestellt werden.

•



Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätes und zu Verletzungen

von Personen führen.

Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht tragen kann.

•



Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerät herunterfallen.

Die Wandhalterung nicht zerlegen oder modifizieren.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Halten Sie die Kappen nach dem Entfernen vom Plasmafernseher außerhalb der Reichweite von Kleinkindern.

•  Anderenfalls besteht die Gefahr, dass Kleinkinder eine Kappe versehentlich verschlucken.

Falls Sie vermuten, dass Ihr Kind eine Kappe verschluckt hat, suchen Sie bitte sofort ärztliche Behandlung auf.

Vorsicht

Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oder übermäßige Wärme vorhanden ist.

•

Dadurch kann der Plasma-Fernseher beschädigt und Feuer oder elektrischer Schlag verursacht werden.

Nicht für Fernseher verwenden, die nicht in diesem Katalog aufgeführt sind.

•

Andernfalls kann das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen.

Das Anbringen oder Abnehmen des Plasma-Fernsehers muss immer von mindestens zwei Personen ausgeführt werden.

•

Der Plasma-Fernseher kann herunterfallen und Verletzungen verursachen.

Nicht nach oben, auf die Seite oder nach unten weisend anbringen.

•

Dadurch kann im Plasma-Fernseher ein Wärmestau entstehen und Feuer verursachen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Wenn Sie die Wandhalterung benutzen,

darf der Raum zwischen der Rückseite des Plasmafernsehers und der Wand nicht blockiert werden.

• Anderenfalls kann ein Wärmestau entstehen, der ein Feuer verursachen kann.

Lassen Sie ober- und unterhalb sowie links und rechts des Plasmafernsehers mindestens 10 cm Platz.

Lassen Sie auch nach hinten etwas Platz.

• Anderenfalls kann ein Brand entstehen.

Gehen Sie zur Installation des Plasma-Fernsehers ausschließlich wie in dieser Anleitung beschrieben vor:

Die Installation darf auf keine andere Weise ausgeführt werden.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Achten Sie bei der Installation darauf, dass die Kreuzschlitzschrauben und das Netzkabel keine in der Wand

vorhandenen Metallgegenstände berühren.

• Bei Kontakt mit Metallgegenständen, die in der Wand vorhanden sind, besteht die Gefahr von elektrischem Schlag.

Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

• Anderenfalls kann der Plasma-Fernseher von der Wand herunterfallen und Verletzungen verursachen.

Die Deckenhalterung demontieren, wenn sie nicht mehr verwendet werden soll.

• Anderenfalls kann die Halterung herunterfallen und Verletzungen verursachen.

Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsort des Plasma-Fernsehers sollte sorgfältig ausgesucht werden, weil das Gehäuse sich

aufgrund von Lichtstrahlen oder Wärme verfärben oder verformen kann, wenn es direkter Sonneneinstrahlung

ausgesetzt ist oder in der Nähe eines Heizgerätes aufgestellt wird.

2)  Reinigen Sie die Wandhalterung mit einem weichen, trockenen Tuch (z. B. aus Baumwolle oder Flannel). Bei

starker Verschmutzung der Wandhalterung wischen Sie die Schmutzflecken mit einem Tuch ab, das mit einer

Lösung aus einem neutralen Reinigungsmittel und Wasser angefeuchtet ist, und reiben Sie anschließend mit

einem trockenen Tuch nach. Verwenden Sie auf keinen Fall Benzol, Farbverdünner oder Möbelwachs, da

derartige Substanzen ein Abblättern der Lackierung verursachen können. (Informationen zum Reinigen des

Displays finden Sie in der Bedienungsanleitung des Displays. Bei Verwendung eines chemisch behandelten

Reinigungstuchs sind die Anweisungen der dem Tuch beiliegenden Gebrauchsanweisung sorgfältig zu beachten.)

3)  Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden.

Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu

einer Verschlechterung des Produkts.)

4) Die Bildschirmoberfläche des Plasmafernsehers besteht aus Glas. Sie darf daher weder starkem Druck noch

starken Stößen oder Erschütterungen ausgesetzt werden.

Vorsicht:

Diese Halterung ist ausschließlich für Plasma-Fernsehermodelle der Marke Panasonic vorgesehen (siehe Seite 15).

Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben.

DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN.

Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall,

die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.

11

Deutsch

Bauteile

[Die Abbildungen in dieser Anleitung dienen lediglich zu Erläuterungszwecken.]

TY-WK6P1RW

Wandhalterung (Typ mit einstellbarem Winkel)

Bauteile der Wandhalterung



 Obere Schiene

(1)



  Linke Schiene

(1)



  Rechte Schiene

(1)



  Schrauben

M5 × 10 für

Zusammenbau

der Schienen (8)

  Untere Schiene

(1)

Etikett

Befestigungsteile

Ansicht der Wandhalterung im

zusammengebauten Zustand



  Innensechskant-

Senkschrauben M8 × 32

(4)



  Distanzstücke (4)



  Zahnscheiben (4)



  M5 x 50 Schraube zum Sichern

des Geräts (2)



 Isoliermuffen

(4)



  Innensechskantschlüssel

(mitgeliefertes Werkzeug)

(1)

Vorsichtsmaßnahmen für das Anbringen der Wandhalterung

♦

  Die Halterung für die Wandbefestigung wird für das Anbringen eines Plasma-Fernsehers an einer vertikalen

Wand verwendet. Die Halterung sollte nur für die Befestigung an einer vertikalen Wand verwendet werden.

♦

  Zur Sicherstellung der richtigen Funktion des Plasma-Fernsehers und zur Vermeidung von Problemen sollte

es nicht an den folgenden Orten aufgestellt werden.

 • In der Nähe von Sprinkleranlagen oder Feuer-/Rauchdetektoren

 • An Orten, an denen Vibrationen oder Stöße auftreten können

 • In der Nähe von Hochspannungsleitungen oder Stromversorgungsanlagen

 • Neben Quellen von Magnetismus, Hitze, Wasserdampf und Ruß

 • An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird

 • An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Gerät bilden kann

♦

  Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen.

♦

  Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die dem Wandmaterial

(Holz, Stahlrahmen, Beton usw.) angemessen sind, an dem Sie die Halterung anbringen.

♦

  Die für den Plasma-Fernseher verwendete Steckdose sollte einfach zu erreichen sein.

♦

  Stellen Sie einen ausreichenden Luftfluß sicher, damit die Umgebungstemperatur des Gerätes 40 °C nicht

übersteigt. Bei Nichtbeachtung kann es zu einem Wärmestau im Plasma-Fernseher kommen, wodurch

Fehlfunktionen auftreten können.

♦

  Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit der Plasma-Fernseher und der

Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden.

♦

  Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder ungenügend noch zu stark

festgezogen werden.

♦

  Achten Sie auf die Sicherheit in Ihrer Umgebung, wenn Sie die Zusammenbau- und Aufstellungsarbeiten

durchführen oder sich bei diesen Arbeiten bewegen.

♦

  Installieren Sie den Plasma-Fernseher auf keinen Fall unterhalb von starken Deckenleuchten

(Punktstrahlern, Halogenlampen), die starke Wärme abgeben.

Anderenfalls können sich Kunststoffteile des Gehäuses verziehen oder beschädigt werden.

12

Deutsch

Befestigung

 [Wenden Sie auf keinen Fall eine andere Montagemethode als in dieser

Anleitung angegeben an.]

1.  Zusammenbau der Wandhalterung

 Legen Sie die obere und die untere Schienen



sowie die linke



 und die rechte Schiene



 wie in

der Abbildung gezeigt auf eine ebene Unterlage.

Passen Sie die Vorsprünge (Laschen) der linken

und rechten Schiene in die Aussparungen (je

2 links und rechts) in der oberen und unteren

Schiene ein, und befestigen Sie die Schienen

mit den 8 Schrauben



 für Zusammenbau der

Schienen.

(Anzugsmoment: 1,2–1,5 N•m)

Rechte Schiene



Obere Schiene



Untere Schiene



(seite mit sichtbarem Etikett)

Lasche

Aussparung

Linke Schiene



Schrauben M5 × 10 für

Zusammenbau der Schienen



Hinweis

•  Halten Sie die zusammengebaute Wandhalterung

bei der Handhabung stets an der linken und rechten

Schiene. Die Halterung kann deformiert werden, wenn

sie an der oberen und unteren Schiene gehalten wird.

2.  Überprüfen der Tragfähigkeit der

Installationsstelle



  Das Gewicht der Wandhalterung beträgt ca. 4 kg.

Schlagen Sie in der Bedienungsanleitung des

Plasmafernsehers nach, um das Gewicht des

Plasmafernsehers zu ermitteln, der an der Wandhalterung

befestigt werden soll.



  Überprüfen Sie die Stärke der Wand unter Bezugnahme

auf die Maßzeichnung rechts an den 6 gezeigten

Befestigungsstellen, und sorgen Sie für eine ausreichende

Armierung, falls die Stärke der Wand nicht ausreicht.

Einheit: mm

800

684

440

520

600

630

730

760

58

305

436

11

3.

5

17.5

58

 Markierung: Löcher für Wandmontage (6 Stellen)

Verwenden Sie unbedingt die Schrauben zur

Verankerung der Wandhalterung

Hinweise

•  An der Oberseite und Unterseite der Wandhalterung sind jeweils 9

Montagelöcher vorgesehen.

Verwenden Sie diese Reservelöcher, wenn die Wand aus Holz

oder einem anderen Material besteht und bei Verankerung der

Wandhalterung an den 6 in der Abbildung rechts gezeigten Stellen

keine ausreichende Tragfähigkeit gewährleistet ist.

Bitte beachten Sie jedoch, dass sich je nach Werkstoff der

Montagefläche Risse in der Oberfäche bilden können, wenn die

Schrauben zu nah aneinander verwendet werden.

•  Befestigen Sie ausschließlich einen Plasmafernseher an der

Wandhalterung: Keinerlei andere Gegenstände dürfen daran

montiert werden.

•  Einzelheiten zu den Abmessungen nach Montage des Plasmafernsehers

sind der Maßzeichnung auf Seite 15 zu entnehmen.

3.  Montage der Wandhalterung an der Wand



  Montieren Sie die Wandhalterung so an der Wand, dass die

Pfeilmarkierungen an der Wandhalterung nach oben weisen.



  Befestigen Sie zuerst die Schraube im oberen Mittelloch



.



  Nivellieren Sie die Wandhalterung unter Verwendung einer

Wasserwaage, und befestigen Sie dann die Schrauben in

den restlichen 5 Montagelöchern.

Pfeilmarkierungen



Hinweise

•  Falls vor der Montage der Wandhalterung Schrauben oder Muttern in die Wand

eingebettet werden müssen, beispielsweise wenn die Wand aus Beton besteht,

ermitteln Sie die Positionen der in der Wand anzubringenden Bohrlöcher

entweder, indem Sie die zusammengebaute Wandhalterung gegen die Wand

halten, oder unter Bezugnahme auf die Maßzeichnung, und betten Sie dann

Schrauben oder Muttern mit einem Nenndurchmesser von 6 mm in die Wand ein.

Wenn Sie die Schrauben versenken, achten Sie darauf, dass sie 10 bis 15 mm

von der Wandoberfläche abstehen.

•  Verwenden Sie im Fachhandel erhältliche Schrauben mit einem

Nenndurchmesser von 6 mm, die für den Werkstoff an der Befestigungsstelle

geeignet sind, zur Montage der Wandhalterung an der Wand.

•  Verankern Sie die Schrauben an mindestens 6 Stellen.

13

Deutsch

4.  Einstellen des Winkels der Wandhalterung

 Der Neigungswinkel dieser Wandhalterung kann in 5-Grad-Schritten auf 3 Positionen eingestellt werden, die von

„0-Grad-(Null-Neigung)“ bis zu „10-Grad-Neigung“ reichen.

Bei der Auslieferung der Wandhalterung ist der Winkel auf „0-Grad-(Null-Neigung)“ eingestellt. Um diesen Winkel zu

ändern, entfernen Sie die Einstellungsschrauben, und ändern Sie die Position der Strebe.

(Anzugsmoment: 0,8–1,0 N•m)

„0-Grad-(Null-Neigung)“

„10-Grad-Neigung“

„5-Grad-Neigung“

Strebe

„0-Grad-

(Null-Neigung)“

Neigen von 5 bis 10

Grad

Bei Einstellung des

Winkels auf

„0-Grad-(Null-Neigung)“

Bei Einstellung des

Winkels auf

„10-Grad-Neigung“

Oberfläche der W

and

Einstellungsschraube

Oberfläche der W

and

Hinweis

•  Bei Verwendung bestimmter Ausführungen von HDMI-Kabeln oder PCKabeln kann es vorkommen, dass das Kabel die

Wand berührt, wodurch eine Beschädigung der HDMIBuchse bzw. PC-Eingangsbuchse am Fernseher verursacht werden.

In einem solchen Fall muss der Winkel der Wandhalterung so eingestellt werden, dass kein Druck auf das Kabel ausgeübt

wird.

5.  Befestigen der Isoliermuffen am

Plasmafernseher



  Entfernen Sie den oberen Deckel vom Verpackungskarton

des Plasmafernsehers, und ziehen Sie die Schutzhülle

herunter.

Stützen Sie den Plasmafernseher von vorne aus ab, so

dass er nicht umkippen kann.



  Entfernen Sie den Ständer aus dem Verpackungskarton.



  Entfernen Sie die 4 Kappen mit einem

Kreuzschlitzschraubendreher vom Plasmafernseher.

*  Das Aussehen des Plasmafernsehers

ist je nach Modell unterschiedlich. Die

nachstehende Abbildung ist ein Beispiel

für ein gültiges Modell.

Kappe











Kreuzschlitzschraubendreher

Ständer

Hinweis

•  Bewahren Sie die entfernten Kappen nach dem Herausnehmen

des Ständers und mitgelieferten Zubehörs an einem sicheren

Ort auf.

(Die Kappen werden bei Verwendung eines separaten Ständers

erneut benötigt.)



  Befestigen Sie wie in der Abbildung rechts gezeigt die

mitgelieferten Innensechskant-Senkschrauben M8 × 32



,

Zahnscheiben



, Isoliermuffen



 und Distanzstücke



(je 4) mit dem mitgelieferten Innensechskantschlüssel



an den Stellen, von denen die Kappen entfernt wurden.

(Anzugsmoment: 3–4 N•m)

14

Deutsch

6.  Befestigen des Plasmafernsehers an

der Wandhalterung und Anschließen

an andere Geräte

Aussparung an Oberseite

Isoliermuffe an Unterseite







Loch an Unterseite

Oberfläche der W

and

Oberfläche der W

and

Hinweise

•  Schließen Sie die sämtliche Kabel der anzuschließenden Geräte an,

bevor Sie den Plasmafernseher an der Wandhalterung befestigen.

•  Achten Sie bei der Befestigung des Plasmafernsehers an der

Wandhalterung sorgfältig darauf, dass keine Kabel zwischen dem

Plasmafernseher und der Wandhalterung eingeklemmt werden.

•  Einzelheiten zum Anschließen des Plasmafernsehers an andere

Geräte finden Sie in der Bedienungsanleitung des Plasmafernsehers.





  Passen Sie die Isoliermuffen an der Oberseite des

Plasmafernsehers in die Aussparung an der Oberseite der

Wandhalterung ein.



  Senken Sie den Plasmafernseher langsam ab, und passen

Sie die Isoliermuffen an der Unterseite in die Löcher in der

unteren Schiene der Wandhalterung ein.



  Senken Sie den Plasmafernseher dann wieder ab.

ACHTUNG

•  Heben Sie den Plasmafernseher nicht zu weit an, da sich sein

Oberteil anderenfalls von der Wandhalterung löst.

Loch zum Sichern der

Schraube zum Sichern des

Geräts

M5 x 50 Schraube zum

Sichern des Geräts



Wandhalterung

Oberfläche der W

and

7.  Verankern des Plasmafernsehers

Installieren Sie die mitgelieferten Schrauben zum

Sichern des Geräts



 (2) in den Schraubenlöchern der

Sicherungsschrauben auf der linken und rechten Seite der

Wandhalterung.

Hinweis

•  Um zu verhindern, dass sich der Plasmafernseher von der

Wandhalterung löst, müssen die Schrauben zum Sichern des

Geräts



 auf der linken und rechten Seite bis zum Aufsitzen

fest angezogen werden.

Anschließen von Zusatzgeräten



  Entfernen Sie die rot markierten Schrauben



 (je eine auf

der linken und rechten Seite) für Verankerung und Freigabe

des Plasmafernsehers.



  Heben Sie den Plasmafernseher geringfügig an, ziehen Sie

ihn nach vorn, und ziehen Sie dann die Isoliermuffen an der

Unterseite aus der unteren Schiene der Wandhalterung heraus.



  Ziehen Sie den Plasmafernseher nach vorn, und schließen

Sie die Kabel der anzuschließenden Geräte an die Buchsen

an der Rückwand an.



  Heben Sie den Plasmafernseher geringfügig an, und passen

Sie die unteren Isoliermuffen in die Löcher in der unteren

Schiene der Wandhalterung ein.



  Senken Sie den Plasmafernseher dann wieder ab.



  Ziehen Sie die rot markierten Schrauben



 (je eine auf der

linken und rechten Seite) für Verankerung und Freigabe

des Plasmafernsehers in den Befestigungslöchern für rot

markierte Schrauben auf der linken und rechten Seite der

Wandhalterung fest an.

(Anzugsmoment: 1,2–1,5 N•m)



Rot markierte

Schrauben



für Verankerung

und Freigabe des

Plasmafernsehers

Loch an Unterseite

Isoliermuffe an Unterseite









Rot markierte

Schrauben



für Verankerung

und Freigabe des

Plasmafernsehers



Oberfläche der W

and

Oberfläche der W

and

Hinweis

•  Bitte ziehen Sie einen Fachmann zum Anschließen von

Zusatzgeräten an den Plasmafernseher zu Rate.

Befestigung

15

Deutsch

Demontage des Plasmafernsehers von

der Wandhalterung



  Entfernen Sie die an den Seiten der Wandhalterung

befestigten Sicherungsschrauben



 (je eine auf der linken

und rechten Seite).



  Trennen Sie alle Kabel ab, mit denen der Plasma-Fernseher

an andere Geräte angeschlossen ist.



  Heben Sie die Unterseite des Plasmafernsehers an, und

ziehen Sie ihn dann nach vorn.



  Wenn die Isoliermuffen an der Unterseite freigegeben

worden sind, heben Sie den Plasmafernseher senkrecht an.

Isoliermuffe an Unterseite

M5 x 50 Schraube zum Sichern des Geräts







Oberfläche der W

and

Oberfläche der W

and

Hinweis

•  Die Demontage des Plasmafernsehers von der Wandhalterung

darf ausschließlich von einem Fachmann ausgeführt werden.

16

Nederlands

Veiligheidsmaatregelen

Waarschuwing

Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.

•  Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm vallen, waardoor letsel kan worden veroorzaakt.

De montage en aansluitingen mogen uitsluitend door een vakkundige installatiemonteur worden uitgevoerd.

•



Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg.

Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

•  Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

•  Als de montageplaats niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

•  Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Nadat u de beschermdopjes van het plasmascherm hebt verwijderd, dient u ze veilig buiten bereik van

kinderen op te bergen.

•  Peuters zouden de dopjes per ongeluk kunnen inslikken.

Als u denkt dat uw kind een dopje heeft ingeslikt, raadpleegt u zo spoedig mogelijk een arts.

Let op

Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

•  Dit kan een nadelige invloed hebben op de plasmatelevisie en kan tevens brand of een elektrische schok

veroorzaken.

Gebruik geen andere televisies dan in de catalogus staan aangegeven.

•  Als u dat wel doet, bestaat de kans dat het toestel valt en beschadigd wordt, hetgeen tot verwondingen kan leiden.

Voor de montage en het verplaatsen van de plasmatelevisie zijn minimaal twee personen nodig.

•  Dit om te voorkomen dat de plasmatelevisie valt en letsel veroorzaakt.

Monteer de plasmatelevisie niet naar boven of naar de zijkant gericht, of ondersteboven.

• Dit kan resulteren in oververhitting van de inwendige onderdelen van de plasmatelevisie met brand tot gevolg.

Blokkeer de ventilatiegaten niet. Als u de muurbevestigingssteun gebruikt, blokkeer dan de ruimte tussen

de achterkant van het plasmascherm en de wand niet.

• Dit kan resulteren in inwendige oververhitting met brand tot gevolg.

Zorg voor ten minste 10 cm ruimte boven, onder, links en rechts van het plasmascherm. Zorg ook voor

enige ruimte aan de achterkant.

• Daarmee voorkomt u oververhitting met mogelijk brand als gevolg.

Volg de installatiestappen in deze instructies nauwkeurig en installeer de plasmatelevisie op geen enkele

andere manier.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Bevestig de bevestigingsschroeven en het netsnoer op zo’n manier dat ze geen contact maken met

onderdelen in de muur.

• Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok.

Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

• De plasmatelevisie kan anders van de muur vallen, met mogelijk persoonlijk letsel tot gevolg.

Verwijder het product als u het niet langer gebruikt.

• Anders bestaat de kans dat het product valt en letsel veroorzaakt.

Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor de plasmatelevisie, want het scherm kan verkleuren

of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een

verwarmingsradiator wordt geplaatst.

2)  Reinig de muurbevestigingssteun door deze schoon te vegen met een zachte droge doek (van katoen, flanel

e.d.). Om hardnekkig vuil te verwijderen gebruikt u een sopje van wat neutraal wasmiddel, om daarna de

steun goed af te drogen met een droge doek. Gebruik geen benzeen, thinner of meubelwas, aangezien die de

deklaag kunnen doen afbladderen.

(Aanwijzingen voor het reinigen van het beeldscherm vindt u in de handleiding van het beeldscherm. Als u

een chemisch reinigingsdoekje gebruikt, volgt u de aanwijzingen behorend bij dat doekje.)

3)  Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de muurbevestigingssteun

beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de

afwerking aantasten.)

4) Het voorpaneel van de plasma-tv is van glas. Stoot er niet te hard tegen en zorg dat er geen druk op wordt

uitgeoefend.

Let op:

Deze steun is alleen bedoeld voor plasma-tv-modellen van Panasonic (zie pagina 21).

Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel zijn met mogelijk letsel tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF

ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

17

Nederlands

Onderdelen

[ De afbeeldingen in deze handleiding dienen slechts tot voorbeeld.]

TY-WK6P1RW

Muurbevestigingssteun (met verstelbare montagehoek)

Onderdelen voor montage van de muurbevestigingssteun



  Bovenprofiel (1)



  Linkersteunprofiel (1)



  Rechtersteunprofiel (1)



  M5 × 10-

steunmontageschroeven

 (8)

 Onderprofiel

(1)

Label

Onderdelen voor de bevestiging

Gemonteerde steun



  M8 × 32-inbusbouten met plat

verzonken kop

(4)



 Ringetjes

(4)



  Getande veerklemmen

(4)



  M5 × 50 Bevestigingsschroef voor

het scherm

(2)



 Isolatiebussen

(4)



 Inbussleutel

(bijgeleverd gereedschap)

(1)

Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun

♦

  De muurbevestigingssteun wordt gebruikt om de plasmatelevisie aan een verticale muur te hangen. U mag

de plasmatelevisie uitsluitend aan een verticale muur hangen.

♦

  Om een correcte werking te verkrijgen en storingen te voorkomen, mag u de plasmatelevisie niet op een van

de volgende plaatsen ophangen.

 • In de buurt van sprinklerinstallaties of rookmelders

 • Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken

 • In de buurt van hoogspanningskabels of dynamische stroombronnen

 • In de buurt van bronnen die magnetische stralen, hitte, waterdamp of roet afgeven

 • Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven

 • Op plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen

♦

  Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen.

♦

  Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het

wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert.

♦

  Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van de plasmatelevisie.

♦

  Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur niet hoger wordt dan

40 °C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg.

♦

  Leg een zachte deken of doek op de vloer zodat de plasmatelevisie en vloer niet worden beschadigd tijdens

het monteren en opstellen.

♦

  Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid.

♦

  Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de

montage- en installatiewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden.

♦

  Installeer de plasmatelevisie niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel

warmte afgeven.

De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken.

18

Nederlands

Montageprocedure

[Gebruik alleen de aangegeven installatiemethoden.]

1.  De muurbevestigingssteun

monteren

 Leg het boven- en onderprofiel



 en het linker-

en rechtersteunprofiel



 en



 neer zoals in de

afbeelding.

Steek de uitsteeksels (lipjes) van het linker

en rechter steunprofiel in de uitsparingen (2

links en 2 rechts) in het boven- en onderprofiel

en zet de onderdelen vast met de acht

steunmontageschroeven



.

(Schroefkracht: 1,2 – 1,5 N•m)

Rechtersteunprofiel



Bovenprofiel



Onderprofiel



(zijde waarop het label bevestigd is)

Lipje

Uitsparing

Linkersteunprofiel



M5 × 10-steunmontageschroeven



Opmerking

•  Houd het linker- en rechtersteunprofiel vast als u met

de gemonteerde muurbevestigingssteun werkt. Als

u het boven- en onderprofiel vasthoudt, kan deze

eenheid vervormd raken.

2.  De sterkte van de bevestigingspunten

controleren



  De muurbevestigingssteun weegt ongeveer 4 kg.

Kijk in de bedieningshandleiding bij het plasmascherm hoe

zwaar het scherm is dat u wilt bevestigen aan de steun.



  Bekijk de schematische tekening van de

muurbevestigingssteun (rechts) en controleer de sterkte van

de muur op de zes aangegeven bevestigingspunten. Als de

muur niet sterk genoeg is op een van deze punten, moet de

muur worden versterkt.

Eenheid: mm

800

684

440

520

600

630

730

760

58

305

436

11

3.

5

17.5

58

-teken: Muurbevestigingsgaten (op zes plaatsen)

Gebruik alle schroeven om de steun goed te

bevestigen.

Opmerkingen

•  Er zijn negen voorgeboorde bevestigingsgaten aan de bovenkant en

nog eens negen aan de onderkant van de muurbevestigingssteun.

Gebruik de extra gaten als de muur is gemaakt van hout of ander

materiaal dat wellicht onvoldoende sterk is voor bevestiging van de

steun aan de zes punten die u rechts ziet.

Houd er echter rekening mee dat bij sommige muren, afhankelijk

van het materiaal van de muur, barsten kunnen optreden als de

schroeven te dicht bij elkaar worden aangebracht.

•  Bevestig of plaats alleen een plasmascherm en geen ander product

op de steun.

•  Raadpleeg de schematische tekening op pagina 21 voor de

precieze bevestigingspunten van het plasmascherm.

3.  De muurbevestigingssteun bevestigen aan de

muur



  Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun

omhoog wijzen.



  Draai eerst de schroef in het gat midden bovenin vast



.



  Gebruik een waterpas om ervoor te zorgen dat de steun niet schuin

hangt en bevestig vervolgens de schroeven in de andere vijf gaten.

Pijlen



Opmerkingen

•  Soms is het noodzakelijk schroeven of moeren in de muur aan te brengen

voordat u de muurbevestigingssteun kunt bevestigen, bijvoorbeeld omdat

de muur van beton is. Bepaal dan waar deze moeten komen door de steun

tegen de muur te houden of bereken de plaats op basis van de schematische

tekening. Zet vervolgens de schroeven of moeren met een nominale diameter

van 6 mm (of gelijkwaardig) in de muur vast.

Als u de schroeven in de wand draait, zorg er dan voor dat ze 10 tot 15 mm uit

de wand uitsteken.

•  Gebruik voor bevestiging van de steun aan de muur bouten met een nominale

diameter van 6 mm (of gelijkwaardig), verkrijgbaar bij een ijzerwinkel. Gebruik

alleen bouten die geschikt zijn voor het materiaal waarvan de muur is gemaakt.

•  Zet de bouten op minimaal zes punten vast.

19

Nederlands

4.  De hoek van de muurbevestigingssteun instellen

U kunt de hoek van deze muurbevestigingssteun instellen in drie standen, die onderling 5 graden verschillen, van

“0 graden (niet hellend)” tot “10 graden hellend”.

Bij levering is de muurbevestigingssteun ingesteld op een hoek van 5-10 graden. U kunt een andere hoek kiezen

door de stelschroeven te verwijderen en de positie van de beugel te wijzigen.

(Schroefkracht: 0,8 – 1,0 N•m)

Hoek van 0 graden

Hoek van 10 graden

Hoek van 5 graden

Beugel

Hoek van 0 graden

Schuinstand van 5

tot 10 graden

Bij een hoek van

0 graden

Bij een hoek van

10 graden

Muur

Stelschroef

Muur

Opmerking

•  Bij sommige typen HDMI-kabels of PC-kabels, kan de kabel de wand raken en schade toebrengen aan de HDMI-

aansluiting of de PC-ingangsaansluiting op het televisietoestel.

In dat geval dient u de hoek van de muurbevestigingssteun zo bij te stellen dat er geen gewicht aan de kabel komt te

hangen.

5.  De isolatiebussen bevestigen op het

plasmascherm



  Verwijder het bovendeksel van de kartonnen doos waarin

de plasma-tv is verpakt en trek de beschermende plastic

zak omlaag. Ondersteun het plasmascherm aan de

voorkant, zodat het niet kantelt.



  Neem de standaard uit de kartonnen doos.



  Verwijder met een kruiskopschroevendraaier de

beschermdopjes (4) van het plasmascherm.

*  De verschillende modellen plasmaschermen

verschillen qua uiterlijk. De afbeelding

hieronder is van een toepasselijk model.

Beschermdopje











Kruiskopschroevendraaier

Standaard

Opmerking

•  Na het verwijderen van de beschermdopjes en het uitnemen

van de standaard en accessoires, bergt u die veilig op.

(U hebt ze weer nodig als u een aparte montagestandaard

gebruikt.)



  Bevestig met de bijgeleverde inbussleutel



 de

bijgeleverde M8 × 32-inbusbouten met plat verzonken

kop



, getande veerklemmen



, isolatiebussen



 en

ringetjes



 (ieder 4 x) op de punten waar voorheen de

beschermdopjes zaten.

(Schroefkracht: 3 – 4 N•m)

20

Nederlands

6.  Het plasmascherm aan de

muurbevestigingssteun monteren en

aansluiten op de andere componenten

Uitsparing boven

Isolatiebus onder







Gat onder

Muur

Muur

Opmerkingen

•  Sluit eerst de kabels en snoeren van de aan te sluiten

componenten aan, voordat u het plasmascherm monteert aan de

muurbevestigingssteun.

•  Bij het bevestigen van het plasmascherm aan de

muurbevestigingssteun dient u op te letten dat er geen kabels

of snoeren klem raken tussen het plasmascherm en de

muurbevestigingssteun.

•  Zie de gebruiksaanwijzing van uw plasma-tv voor het aansluiten

van de plasma-tv op de andere componenten.



  Steek de bovenste isolatiebussen van de plasma-tv in de

uitsparingen bovenaan de muurbevestigingssteun.



  Laat de plasma-tv voorzichtig zakken en steek de

onderste isolatiebussen in de openingen onderaan de

muurbevestigingssteun.



  Laat het plasmascherm vervolgens weer iets zakken.

LET OP

•  Als u het plasmascherm te ver optilt, raakt de bovenkant los van

de muurbevestigingssteun.

Gat voor de

schermbevestigingsschroef

M5 × 50 Bevestigingsschroef

voor het scherm



Muurbevestigingssteun

Muur

7.  Het plasmascherm vastzetten

  Steek de bijgeleverde schermbevestigingsschroeven



 (2)

in de schroefgaten aan de zijkant (links en rechts) van de

muurbevestigingssteun om het scherm vast te zetten.

Opmerking

•  Om te voorkomen dat de plasma-tv losraakt

van de muurbevestigingssteun, moet u de

schermbevestigingsschroeven



 aan de linker- en rechterkant

stevig vastdraaien, totdat de schroeven blokkeren.

Aansluiten van andere componenten



  Verwijder de linker en rechter rood gemarkeerde schroeven



 (één links en één rechts) die dienen voor het vastzetten

en losmaken van het plasmascherm.



  Til het plasmascherm een klein eindje op en trek het naar

voren en trek dan de isolatiebussen onderaan los.



  Trek het plasmascherm naar voren en sluit de snoeren

of kabels van de aan te sluiten componenten aan op de

aansluitbussen aan de achterkant.



  Til het plasmascherm een klein eindje op en steek de

onderste isolatiebussen in de openingen onderaan de

muurbevestigingssteun.



  Laat het plasmascherm vervolgens weer iets zakken.



  Draai de linker en rechter rood gemarkeerde schroeven



(één links en één rechts) voor het los- en vastmaken van het

plasmascherm in de rood gemarkeerde schroefgaten aan de

zijkant van de muurbevestigingssteun.

(Schroefkracht: 1,2 – 1,5 N•m)



Rode schroef



 voor

het vastzetten en

losmaken van het

plasmascherm

Gat onder

Isolatiebus onder









Rode schroef



 voor

het vastzetten en

losmaken van het

plasmascherm



Muur

Muur

Opmerking

•  Het aansluiten van componenten op de plasma-tv kunt u het best

overlaten aan een bevoegd installateur.

Montageprocedure

21

Nederlands

Het plasmascherm verwijderen van de

muurbevestigingssteun



  Verwijder de schermbevestigingsschroeven



 (één links

en één rechts) die zijn vastgezet aan de zijkanten van de

muurbevestigingssteun.



  Maak de snoeren los waarmee de plasma-TV is aangesloten

op de andere apparatuur.



  Til het onderste deel van het plasmascherm op en trek het

scherm naar u toe.



  Til het plasmascherm recht omhoog zodra de onderste

isolatiebussen vrij zijn.

Isolatiebus onder

M5 × 50 Bevestigingsschroef voor het scherm







Muur

Muur

Opmerking

•  Alleen een vakkundig installateur mag de plasma-tv verwijderen

van de muurbevestigingssteun.

22

Italiano

Precauzioni di sicurezza

Attenzione

Accertarsi che il luogo di installazione sia sufficientemente robusto da sopportare l’utilizzo a lungo termine.

•  Se esso si indebolisce nel corso dell’utilizzo a lungo termine, l’apparecchio potrebbe cadere causando un

infortunio.

Le operazioni di montaggio e il collegamento di ulteriori apparecchi per l’espansione del sistema non

devono mai essere effettuate da persone che non siano tecnici adeguatamente qualificati.

•  Un montaggio non corretto può comportare la caduta dell’apparecchio, con conseguenti possibili lesioni personali.

Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conto di un fattore di sicurezza aggiuntivo.

•  In caso di forza insufficiente l’apparecchio potrebbe cadere, con conseguenti possibili lesioni personali.

Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell’apparecchio.

•  Se il luogo di montaggio non è sufficientemente robusto, l’apparecchio può cadere.

Non smontare o modificare la staffa per montaggio alla parete.

•  L’unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Dopo aver rimosso tutti i tappi dallo schermo al plasma, tenerli fuori della portata dei bambini.

•  I bambini piccoli potrebbero ingoiarli accidentalmente.

Se si pensa che un bambino abbia ingoiato un tappo, rivolgersi immediatamente a un medico.

Avvertenza

Non montare l’apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o eccessivo calore.

•  Tali condizioni possono influenzare negativamente il televisore al plasma o addirittura causare incendi o folgorazioni.

Non utilizzare televisori diversi da quelli indicati nel catalogo.

•  In caso contrario l’apparecchio può cadere, con conseguenti possibili danni all’apparecchio stesso e lesioni alle persone.

Il lavoro di montaggio o smontaggio del televisore al plasma deve essere effettuato da almeno due persone.

•  Il televisore al plasma è molto pesante e una sua eventuale caduta può causare lesioni personali.

Non montare l’apparecchio rivolto verso l’alto, inclinato, o al contrario.

•  Tali posizioni possono causare un eccessivo aumento di calore all’interno del televisore al plasma, con

conseguenti possibili principi di incendi.

Non ostruire le aperture per la ventilazione. Durante l’uso della staffa di montaggio a parete, non ostruire lo

spazio tra la superficie posteriore del televisore al plasma e la superficie della parete.

•  Diversamente, potrebbe verificarsi un accumulo di calore interno con conseguente pericolo di incendi.

Lasciare almeno 10 cm di spazio sopra, sotto, a sinistra e a destra del televisore al plasma. Lasciare inoltre

dello spazio nella parte posteriore.

•  Diversamente potrebbe verificarsi un incendio.

Installare il televisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non

installarlo in alcun altro modo.

•  L’unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Installare le viti di montaggio e il cavo di alimentazione in modo che non facciano contatto con le parti

interne della parete.

•  Il contatto con un qualsiasi oggetto metallico all’interno della parete potrebbe causare scosse elettriche.

Per l’installazione, usare le parti costituenti di uso speciale.

•  In caso contrario, il televisore al plasma potrebbe cadere dalla parete causando possibili incidenti.

Rimuovere il prodotto che non si ha più intenzione di usare.

• In caso contrario, potrebbe cadere e causare un incidente.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare il televisore, perché una diretta esposizione

ai raggi solari può causare lo scolorimento della superficie del televisore, mentre il calore che emana da

apparecchi di riscaldamento comporta la possibile deformazione della cassa del televisore.

2)  Pulire la staffa di montaggio su parete con un panno morbido e asciutto (di cotone o flanella). Se la staffa

è molto sporca, togliere lo sporco con un detersivo neutro diluito con acqua, e asciugare poi con un panno

asciutto. Non si devono usare benzolo, solventi o cera per mobili, perché potrebbero rovinare la vernice

di rivestimento. (Per le informazioni sul modo di pulire lo schermo, vedere il manuale di istruzioni dello

schermo. Se si usa un panno trattato chimicamente, seguire le istruzioni che lo accompagnano.)

3)  Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla superficie

della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l’installazione alla parete. Evitare

il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Ciò causa un deterioramento.)

4) Il pannello dello schermo al plasma è di vetro. Evitare che subisca forti pressioni o urti.

Attenzione:

Questa staffa è progettata soltanto per i televisori al plasma Panasonic (vedere a pagine 27).

L’uso con altri apparecchi potrebbe provocare instabilità ed eventuali lesioni personali.

È NECESSARIA L’INSTALLAZIONE PROFESSIONALE.

PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO,

COMPRESA LA MORTE, CAUSATI DALL’INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO.

23

Italiano

Parti

[ Le immagini mostrate in questo manuale sono soltanto a scopo illustra tivo.]

TY-WK6P1RW

Staffa di montaggio alla parete (con angolazione regolabile)

Parti usate per l’assemblaggio della staffa di montaggio su parete



  Accessorio superiore della base

 (1)



  Raccordo sinistro base

staffa (1)



 Raccordo destro base

staffa (1)



  Viti M5 × 10 di

assemblaggio

attrezzatura (8)

 Accessorio inferiore della base  (1)

Etichetta

Parti usate per l’installazione

Veduta dell’attrezzatura interamente

montata



  Viti esagonali a testa conica

M8 × 32

(4)



 Distanziatori

(4)



  Rondelle dentate concave  (4)



 M5 × 50 Vite per il fissaggio

dell’unità

  (2)



 Distanziatori isolanti

(4)



 Chiave per brugole

(attrezzo in dotazione)

(1)

Precauzioni per il montaggio della staffa alla parete

♦

  La staffa per il montaggio alla parete serve ad applicare il televisore al plasma ad una parete verticale per

facilitarne la visione. Non montare l’apparecchio su pareti che non siano verticali.

♦

  Per garantire un corretto funzionamento del televisore al plasma e prevenire possibili complicazioni, evitare

di montare l’apparecchio nei luoghi seguenti.

 • nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo

 • in luoghi che possano trovarsi sottoposti a vibrazioni o urti

 • nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica

 • vicino a sorgenti magnetiche, calde, di vapore acqueo o fuligginose

 • in luoghi esposti a getti d’aria provenienti da apparecchi di riscaldamento

 • dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità

♦

  Procedere al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla

quale si effettua il montaggio.

♦

  Per il montaggio della staffa alla parete, usare viti di con un diametro nominale di 6 mm, disponibili in

commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.).

♦

  Collegare il cavo di alimentazione del televisore al plasma ad una presa di corrente alternata di rete

facilmente accessibile.

♦

  Fornire una ventilazione adeguata, in modo che la temperatura dell’ambiente nel quale si trova ubicato

l’apparecchio non superi i 40 °C. In caso contrario l’interno dell’apparecchio potrebbe surriscaldarsi, con

conseguenti possibili disfunzioni.

♦

  Stendere una coperta o panno morbidi sul pavimento in modo che il televisore al plasma e il pavimento non

rimangano segnati o graffiati durante il lavoro di montaggio e di installazione.

♦

  Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente.

♦

  Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o

spostandosi durante il lavoro.

♦

  Non installare il televisore al plasma sotto le lampade del soffitto (faretti, lampade alogene, ecc.). In caso

contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore.

24

Italiano

Procedura di montaggio

 [Non si deve usare alcun altro metodo diverso da

quello specificato.]

1.  Assemblaggio della staffa di

montaggio su parete

 Disporre i raccordi superiore e inferiore della base



 e i raccordi sinistro e destro



 e



 della base

staffa come mostrato nella illustrazione.

Inserire le sporgenze (appendici) dei raccordi

destro e sinistro base staffa negli intagli (2 a

destra e 2 a sinistra) nei raccordi superiore e

inferiore base, e fissare le parti usando le otto viti



 di assemblaggio attrezzatura.

(Coppia di serraggio: da 1,2 a 1,5 N•m)

Raccordo destro base

staffa



Accessorio superiore

della base



Accessorio inferiore della base



(lato con l’etichetta applicata)

Appendice

Intaglio

Raccordo sinistro base

staffa



Viti M5 × 10 di assemblaggio

attrezzatura



Nota

•  Durante il lavoro con la staffa di montaggio su parete

montata, prenderla per gli accessori destro e sinistro

della base staffa. Se la si prende per gli accessori

superiore e inferiore della base, si potrebbe

deformare questa unità.

2.  Controllo della forza del luogo di

installazione



  La staffa di montaggio su parete pesa circa 4 kg.

Vedere il manuale di istruzioni dello schermo al plasma e

controllare il peso dello schermo al plasma da installare sulla

staffa di montaggio su parete.



  Vedere il disegno del profilo della staffa di montaggio su

parete mostrato a destra e controllare la forza della parete

sulle sei posizioni di installazione mostrate. Se la forza in una

qualsiasi di queste posizioni è insufficiente, provvedere un

rinforzo sufficiente.

Unità: mm

800

684

440

520

600

630

730

760

58

305

436

11

3.

5

17.5

58

Segno   :  Fori di montaggio su parete

(usare almeno 6 punti di attacco)

Bisogna assolutamente usare le viti per

fissare l’attrezzatura.

Note

•  Ci sono nove fori di montaggio sulla parte superiore e altri nove

sulla parte inferiore della staffa di montaggio su parete.

Usare i fori di riserva forniti se per la parete viene usato legno o altro

materiale e non si può assicurare un livello sufficiente di forza di

montaggio fissando l’attrezzatura sulle sei posizioni mostrate a destra.

Tenere però presente che, a seconda del materiale che compone la

superficie di montaggio, su di essa si potrebbero formare delle crepe

se si usano le viti su posizioni che sono troppo vicine tra di loro.

•  Montare o sistemare soltanto uno schermo al plasma

sull’attrezzatura. Non montare o sistemare alcun altro prodotto.

•  Per i dettagli sulle dimensioni applicabili quando si monta lo

schermo al plasma, vedere il disegno del profilo (a pagina 27).

3.  Installazione sulla parete della staffa di

montaggio su parete



  Installare la staffa di montaggio su parete in modo che le frecce indicate

su di essa siano rivolte in alto.



  Fissare prima di tutto la vite del foro centrale



.



  Usare una livella per accertarsi che l’attrezzatura non sia inclinata su di

un lato, e fissare poi le viti nei cinque fori restanti.

Frecce



Note

•  Se prima dell’installazione della staffa di montaggio su parete è necessario

incorporare viti o dadi perché la parete è, per esempio, di cemento o di

altri materiali, determinare la posizione dei fori sistemando sulla parete

l’attrezzatura di montaggio su parete, oppure calcolare la posizione dei fori dal

disegno del profilo, e incorporare poi le viti e i dadi con un diametro nominale di

6 mm o equivalente.

Le viti devono sporgere dalla superficie del muro di 10-15 mm.

•  Per l’installazione sulla parete della staffa di montaggio su parete, usare viti con

un diametro nominale di 6 mm o equivalente, da acquistare in un negozio di

ferramenta, adatte al materiale dell’area di installazione sulla parete.

•  Fissare le viti in almeno sei posizioni.

25

Italiano

4.  Regolazione dell’angolo della staffa di montaggio su parete

L’angolo di questa staffa di montaggio su parete può essere regolato in incrementi di 5 gradi su una di tre posizioni,

da “0 gradi (inclinazione zero)” a “inclinazione di 10 gradi”.

Quando la staffa di montaggio su parete è spedita dallo stabilimento di fabbricazione, l’angolo viene regolato a

“0 gradi (inclinazione zero)”. Per cambiare questo angolo, togliere le viti usate per la regolazione e cambiare la

posizione del montante.

(Coppia di serraggio: da 0,8 a 1,0 N•m)

“0 gradi (inclinazione zero)”

“Inclinazione di 10 gradi”

“Inclinazione di 5 gradi”

Montante

“0 gradi

(inclinazione zero)”

Inclinazione da 5 a

10 gradi

Se l’angolo è regolato a

“0 gradi (inclinazione zero)”

Se l’angolo viene

regolato a “Inclinazione

di 10 gradi”

Superficie della parete

Vite usata per la

regolazione

Superficie della parete

Nota

•  Usando alcuni tipi di cavi HDMI o cavi PC, il cavo potrebbe toccare la parete e danneggiare il terminale HDMI o il terminale

di ingresso PC del televisore.

In tal caso, regolare l’angolo della staffa di montaggio alla parete, in modo che il cavo non debba sopportare un peso.

5.  Installazione dei distanziatori isolanti

sullo schermo al plasma



  Togliere la parte superiore della scatola di cartone

contenente lo schermo al plasma e tirare giù il sacchetto

di protezione.

Supportare lo schermo al plasma dal davanti, in modo

che non si rovesci.



 Estrarre il supporto dalla scatola di cartone.



  Usare un cacciavite con testa a croce per togliere i tappi

(× 4) dallo schermo al plasma.

*  L’aspetto esteriore del televisore al plasma

cambia in base al modello. La figura sotto

riporta un esempio dei modelli possibili.

Tappo











Cacciavite a croce

Supporto

Nota

•  Dopo aver rimosso i tappi ed estratto il supporto e gli accessori,

tenerli al sicuro.

(Essi sono necessari se si usa un supporto di installazione

separato.)



  Come mostrato nella illustrazione a destra, installare le

viti esagonali a testa conica M8 × 32



, le rondelle dentate

concave



, i distanziatori isolanti



 e i distanziatori



(4 per ciascuna parte) in dotazione, usando il cacciavite

con testa a croce incluso



, sulle posizioni in cui erano

precedentemente installati i tappi.

(Coppia di serraggio: da 3 a 4 N•m)

26

Italiano

6.  Montaggio dello schermo al plasma

sulla staffa di montaggio su parete e

suo collegamento ad altri componenti

Intaglio sulla parte superiore

Distanziatore isolante sulla

parte inferiore







Foro sulla parte

inferiore

Superficie della parete

Superficie della parete

Note

•  Collegare i cavi di alimentazione e i cavi di collegamento dei componenti

prima di montare lo schermo al plasma sulla staffa di montaggio su parete.

•  Quando si monta lo schermo al plasma sulla staffa di montaggio

su parete, accertarsi che i cavi di alimentazione e i cavi di

collegamento non rimangano schiacciati tra lo schermo al plasma

e la staffa di montaggio su parete.

•  Per il collegamento dello schermo al plasma agli altri componenti,

vedere il manuale di istruzioni dello schermo al plasma.



  Inserire i distanziatori isolanti sulla parte superiore dello

schermo al plasma negli intagli sulla parte superiore della

staffa di montaggio su parete.



  Abbassando lentamente lo schermo al plasma, inserire i

distanziatori isolanti sulla parte inferiore nei fori sulla parte

inferiore della staffa di montaggio su parete.



  Abbassare ora lo schermo al plasma.

PRECAUZIONE

•  Se si solleva troppo lo schermo al plasma, la sua parte superiore

si stacca dalla staffa di montaggio su parete.

Foro per il montaggio della vite

di fissaggio dell’unità

M5 × 50 Vite per il fissaggio

dell’unità



Attrezzatura di montaggio su

parete

Superficie della parete

7.  Fissaggio dello schermo al plasma

Installare le viti accessorie per il fissaggio dell’unità



 (2)

nei relativi fori di montaggio sui lati (destro e sinistro) della

staffa di montaggio su parete.

Nota

•  Per impedire che lo schermo al plasma si stacchi dalla staffa di

montaggio su parete, le viti di fissaggio unità



 devono essere

strette saldamente a destra e a sinistra fino alla loro base.

Collegamento di componenti addizionali



  Rimuovere le viti destra e sinistra marcare rosse



 (una

a destra e una a sinistra) usate per fissare e rilasciare lo

schermo al plasma.



  Sollevando leggermente lo schermo al plasma e inclinandolo in

avanti, tirare fuori i distanziatori isolanti sulla parte inferiore.



  Tirare in avanti lo schermo al plasma e collegare i cavi di

alimentazione o i cavi di collegamento dei componenti ai

terminali sulla parte posteriore.



  Sollevando leggermente lo schermo al plasma, inserire i

distanziatori isolanti nei fori sulla parte inferiore della staffa

di montaggio su parete.



  Abbassare ora lo schermo al plasma.



  Stringere saldamente le viti destra e sinistra marcate rosse



 (una a destra e una a sinistra) usate per fissare e rilasciare

lo schermo al plasma nei fori di montaggio delle viti marcate

rosse sui lati della staffa di montaggio su parete.

(Coppia di serraggio: da 1,2 a 1,5 N•m)



Vite segnata rossa



 usata per fissare e

rilasciare lo schermo

al plasma

Foro sulla parte

inferiore

Distanziatore isolante

sulla parte inferiore









Vite segnata rossa



 usata per fissare e

rilasciare lo schermo

al plasma



Superficie della parete

Superficie della parete

Nota

•  Per il collegamento dei componenti allo schermo al plasma,

rivolgersi a uno specialista delle installazioni qualificato.

Procedura di montaggio

27

Italiano

Modo di rimuovere lo schermo al

plasma dalla staffa di montaggio su

parete



  Rimuovere le viti di fissaggio dell’unità per lo schermo



(una a destra e una a sinistra) montate sui lati della staffa di

montaggio a parete.



  Staccare i cavi che collegano il televisore al plasma alle altre

unità.



  Sollevare la parte inferiore dello schermo al plasma e tirare

lo schermo al plasma verso di sè.



  Quando i distanziatori isolanti sulla parte inferiore sono

rilasciati, sollevare su diritto lo schermo al plasma.

Distanziatore isolante sulla parte inferiore

M5 × 50 Vite per il fissaggio dell’unità







Superficie della parete

Superficie della parete

Nota

•  La rimozione dello schermo al plasma dalla staffa di montaggio su

parete deve essere eseguita soltanto da un professionista.

28

Français

Précautions de sécurité

Avertissement

Assurez-vous que l’emplacement d’installation est assez résistant pour supporter une utilisation à long terme.

•  Si sa force devient insuffisante suite à une utilisation à long terme, l’écran risque de tomber, ce qui pourrait

entraîner des blessures.

Les opérations de montage et de raccordement ne doivent être réalisés que par un technicien d’installation compétent.

•  Un montage incorrect peut provoquer la chute de l’appareil et partant une blessure.

Prenez une marge de sécurité lorsque vous évaluez la solidité de l’emplacement où l’appareil doit être monté.

•  Si la solidité est insuffisante, l’appareil peut tomber et provoquer une blessure.

Ne choisissez pas un emplacement d’installation qui ne soit pas à même de supporter la charge.

•  Si l’emplacement d’installation n’est pas assez solide, l’appareil peut tomber.

Ne démontez pas ni ne modifiez l’applique de fixation au mur.

•  Sinon, l’écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Après avoir retiré les capuchons du téléviseur plasma, rangez-les hors de portée des enfants.

•  Les jeunes enfants risqueraient de les avaler.

Si vous croyez que votre enfant a avalé un capuchon, consultez immédiatement un médecin.

Précaution

Ne choisissez pas un emplacement d’installation qui soit soumis à l’humidité, à la poussière, à la fumée, à

la vapeur, à la chaleur.

•  Cela pourrait avoir un effet néfaste sur le téléviseur à plasma et être à l’origine d’un incendie ou d’une secousse électrique.

N’utilisez pas d’autres téléviseurs que ceux mentionnés dans le catalogue.

•  Sinon, l’appareil pourrait se décrocher et être abîmé, ce qui pourrait causer des blessures.

Les opérations de pose et de dépose du téléviseur à plasma doivent être réalisées par au moins deux personnes.

•  Dans le cas contraire, le téléviseur à plasma pourrait tomber et provoquer une blessure.

Ne montez pas l’appareil face tournée vers le haut, sur le côté ou à l’envers.

•  Dans ces positions, la chaleur pourrait s’accummuler à l’intérieur du téléviseur à plasma, ce qui pourrait être à

l’origine d’un incendie.

Ne bloquez pas les orifices de ventilation. Lorsque vous utilisez l’applique de fixation au mur, ne bloquez

pas l’espace entre le panneau arrière du téléviseur à plasma et le mur.

•  Sinon, la chaleur pourrait s’accumuler à l’intérieur et provoquer un incendie.

Laissez un espace d’au moins 10 cm tout autour du téléviseur à plasma. Laissez aussi un certain espace à

l’arrière.

•  Sinon cela pourrait provoquer un incendie.

Installez le téléviseur à plasma en suivant uniquement les étapes indiquées dans ces instructions : ne

l’installez pas d’une autre façon.

•  Sinon, l’écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Installez les vis de montage et le cordon d’alimentation de telle façon qu’ils n’entrent pas en contact avec

les parties internes du mur.

•  Une électrocution pourrait résulter du contact avec des objets métalliques dans le mur.

Pour l’installation, utilisez les composants spécialisés.

•  Sinon, le téléviseur à plasma pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Retirez le produit si vous prévoyez ne plus l’utiliser.

• Autrement le produit risque de tomber et de causer des blessures.

Précautions d’installation

1) Choisissez l’emplacement d’installation du téléviseur de sorte qu’il ne soit pas exposé à la lumière vive ni à

la chaleur car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la

chaleur d’un appareil de chauffage.

2)  Nettoyez l’applique de suspension au mur en l’essuyant avec un chiffon doux et sec (en coton ou en flanelle,

par exemple.) Si l’applique est très sale, frottez-la avec un détergent neutre dilué dans l’eau, puis essuyez-

la avec un chiffon sec. N’utilisez pas de benzène, diluant ou cire pour meuble sous peine d’écailler le

revêtement.

(Pour en savoir plus sur le nettoyage de l’écran, voir le mode d’emploi de l’écran. Si vous utilisez un chiffon

traité chimiquement, suivez les instructions qui l’accompagnent.)

3) Ne posez aucun ruban adhésif ni aucun autocollant sur l’appareil. L’un comme l’autre peuvent tacher

l’applique de fixation au mur. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela

peut abîmer le support.)

4) L’écran du téléviseur plasma est en verre. Évitez de lui appliquer une force excessive ou de le heurter.

Attention :

Cette applique est conçue exclusivement pour les modèles de téléviseur à écran plasma Panasonic (voir page 33).

Utilisée avec un autre appareil, elle peut se révéler tout à fait inappropriée et être la cause indirecte de blessures.

L’INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE.

PANASONIC DECLINE TOUT DOMMAGE MATERIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT

RESULTANT D’UNE INSTALLATION OU D’UNE MANIPULATION INCORRECTE.

29

Français

Pièces

[ Les images du présent manuel ne sont présentées qu’à titre d’illustration.]

TY-WK6P1RW

Applique de fixation au mur (Type à angle réglable)

Pièces utilisées pour monter l’applique de fixation au mur



  Fixation supérieure de la base  (1)



  Fixation gauche de la

base de l’applique

(1)



  Fixation droite de la

base de l’applique

(1)



  Vis M5 × 10

pour le montage

du dispositif de

fixation (8)

 Fixation inférieure de la base

(1)

Étiquette

Pièces utilisées pour l’installation

Vue du dispositif de fixation entièrement

monté



  Vis M8 × 32 à tête fraisée à six

pans creux

(4)



 Rondelles d’espacemen

(4)



  Rondelles cuvettes dentées

 (4)



 M5 x 50 Vis de serrage de l’unité

(2)



 Rondelles isolantes

(4)



 Clé hexagonale

 (outil fourni)

(1)

Précautions relatives à l’applique de fixation au mur

♦

  L’applique de fixation au mur a été conçue pour maintenir un téléviseur à plasma contre un mur vertical. Ne

montez pas cette applique sur une surface autre qu’un mur vertical.

♦

  Pour que le téléviseur à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un

emplacement tel que ceux énumérés ci-dessous.

 • Emplacement près de sprinklers ou de détecteurs de fumée ou d’incendie

 • Emplacement exposé aux vibrations et aux chocs

 • Emplacement proche d’un câble haute tension ou d’une alimentation dynamique

 • À proximité de sources de magnétisme, de chaleur, de vapeur d’eau ou de suie

 • Emplacement exposé au souffle d’air d’un appareil de chauffage

 • Là où des gouttes de condensation d’un climatiseur ou autre appareil peuvent se former

♦

  Monter l’appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de

l’emplacement.

♦

  Utilisez des vis du commerce d’un diamètre nominal de 6 mm adaptées à la nature du matériau (bois,

structure en acier, béton, etc.) constituant le mur sur lequel doit être montée l’applique.

♦

  Pour alimenter le téléviseur, choisissez une prise secteur qui soit aisément accessible.

♦

  Veillez à ce que l’air puisse circuler librement de manière que la température de l’appareil en fonctionnement

ne dépasse pas 40 °C. Dans le cas contraire, l’augmentation de température pourrait provoquer une

anomalie de fonctionnement.

♦

  Étendez une couverture ou un chiffon moelleux sur le sol de sorte que le téléviseur à plasma et le plancher

ne soient pas marqués ou égratignés pendant les travaux de montage et d’installation.

♦

  Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer.

♦

  Soyez attentif à votre sécurité lorsque vous procédez au montage et à l’installation ou lorsque vous vous

déplacez au cours de la tâche.

♦

  Ne pas installer du téléviseur à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.).

Autrement le boîtier risque d’être déformé ou endommagé par la chaleur intense.

30

Français

Mode de pose

[Ne jamais utiliser une autre méthode que celle spécifiée pour

l’installation.]

1.  Montage de l’applique de

fixation au mur

 Posez les fixations supérieure et inférieure de la

base



 et les fixations gauche et droite de la base

de l’applique



 et



 conformément à l’illustration.

Insérez les protubérances (onglets) des fixations

gauche et droite de la base de l’applique dans

les encoches (2 à gauche et 2 à droite) dans les

fixations inférieure et supérieure de la base, puis

serrez les pièces au moyen des huit vis



 pour

monter le dispositif de fixation.

(Couple de serrage : 1,2 à 1,5 N•m)

Fixation droite de la base de

l’applique



Fixation supérieure de la base



Fixation inférieure de la base



(côté avec l’étiquette)

Onglet

Encoche

Fixation gauche de la base

de l’applique



Vis M5 × 10 pour le montage du

dispositif de fixation



Remarque

•  Tenez les fixations gauche et droite de la base

pendant que vous manipulez l’applique murale.

L’applique risque de se déformer si vous tenez la

base par les fixations supérieure et inférieure.

2.  Vérification de la solidité de

l’emplacement d’installation



  L’applique de fixation au mur pèse environ 4 kg.

Consultez le mode d’emploi du téléviseur plasma pour

vérifier le poids de l’ensemble du téléviseur plasma qui sera

fixé à l’applique de fixation au mur.



  Consultez le dessin d’encombrement de l’applique de fixation

au mur illustrée sur la droite et vérifiez la résistance du mur aux

six emplacements d’installation indiqués.  Appliquez un renfort

approprié si la résistance n’est pas suffisante à ces emplacements.

Unité : mm

800

684

440

520

600

630

730

760

58

305

436

11

3.

5

17.5

58

Symbole  : Orifices pour montage mural (6 points)

Utilisez sans faute les vis pour assujettir le

dispositif de fixation.

Remarques

•  Vous trouverez neuf orifices pour montage pré-percés en haut et en

bas de l’applique de fixation au mur.

Utilisez les orifices inutilisés si le mur est en bois ou dans un autre

matériel et qu’un niveau adéquat de résistance n’est pas garanti en

assujettissant le dispositif de fixation aux six emplacements illustrés

à droite.

Gardez, toutefois, à l’esprit que, selon le matériau de l’emplacement

de fixation, des fissures peuvent apparaître à la surface si les vis sont

utilisées à des emplacements trop rapprochés les un des autres.

•  N’installez ou ne posez qu’un téléviseur plasma sur le dispositif de

fixation : n’installez pas, ni ne posez un autre appareil.

•  Pour en savoir plus sur les dimensions applicables lorsque le téléviseur

plasma est installé, consultez le dessin d’encombrement (à la page 33).

3.  Montage de l’applique de fixation murale sur

le mur



  Installez l’applique de fixation au mur de sorte que les repères fléchés

soient tournés vers le haut.



  Commencez par serrer la vis dans l’orifice central



 supérieur.



  Utilisez un niveau pour garantir que le dispositif de fixation ne penche

pas d’un côté, puis serrez les vis dans les cinq orifices restants.

Flèches



Remarques

•  S’il s’avère nécessaire d’enfoncer les vis ou les écrous dans le mur avant

d’installer l’applique de fixation au mur car le mur est en béton, par exemple,

repérez les emplacements des orifices en plaçant le dispositif de fixation

murale sur le mur ou en calculant les emplacements des orifices d’après le

dessin d’encombrement, puis enfoncez les vis ou écrous avec un diamètre

nominale de 6 mm ou équivalent.

Lorsque vous introduisez les vis, veillez à les laisser dépasser la surface du

mur de 10 à 15 mm.

•  Pour installer l’applique de fixation murale sur le mur, utilisez des vis avec un

diamètre nominal de 6 mm ou équivalent en vente dans une quincaillerie et

convenant aux matériaux de l’emplacement d’installation sur le mur.

•  Serrez les vis sur au moins six emplacements.

31

Français

4.  Réglage de l’angle de l’applique de fixation au mur

 L’angle de ce dispositif de fixation murale est réglable par incréments de 5 degrés selon 3 positions allant de “0

degrés (Zéro inclinaison)” à une “Inclinaison de 10 degrés”.

Lorsque l’applique de fixation au mur sort d’usine, l’angle est réglé sur “Zéro inclinaison”. Pour modifier cet angle,

déposez les vis utilisées pour le réglage et changez l’emplacement de la jambe de soutien.

(Couple de serrage : 0,8 à 1,0 N•m)

“0 degrés (Zéro inclinaison)”

“Inclinaison de 10 degrés”

“Inclinaison de 5 degrés”

Jambe de

soutien

“0 degrés

(Zéro inclinaison)”

Inclinaison de 5 à

10 degrés

Lorsque l’angle est

réglé sur “0 degrés

(Zéro inclinaison)”

Lorsque l’angle est

réglé sur “Inclinaison

de 10 degrés”

Surface du mur

Vis utilisée pour

le réglage.

Surface du mur

Remarque

•  Lors de l’utilisation de certains types de câble HDMI ou de câbles PC, il se peut que le câble touche le mur et endommage

la borne HDMI ou la borne d’entrée PC sur le téléviseur.

Le cas échéant, réglez l’angle de l’applique de fixation au mur de sorte qu’aucun poids ne soit appliqué au câble.

5.  Mise en place des rondelles isolantes

sur le téléviseur plasma



  Enlevez le haut de la boîte en carton qui contient le

téléviseur plasma, et abaissez le sac protecteur.

Soutenez le téléviseur plasma par l’avant pour l’empêcher

de basculer.



  Enlevez le socle de la boîte en carton.



  Utilisez un tournevis cruciforme pour retirer les

capuchons (4) du téléviseur plasma.

*  L’apparence du téléviseur à plasma diffère

d’un modèle à l’autre, la figure ci-dessous est

un exemple.

Capuchon











Tournevis cruciforme

Socle

Remarque

•  Après avoir retiré les capuchons et avoir enlevé le socle et les

accessoires, conservez-les dans un lieu sûr.

(Ils seront nécessaires en cas d’utilisation d’un socle de

montage distinct.)



  Procédez comme indiqué sur l’illustration de droite pour

mettre en place les vis M8 × 32 à tête fraisée à six pans

creux



, les rondelles cuvettes dentées



, les rondelles

isolantes



 et les rondelles d’espacements



 (4 pour

chaque pièce) fournies comme accessoires au moyen de la

clé hexagonale incluse



, aux emplacements sur lesquels

étaient placés les capuchons.

(Couple de serrage : 3 à 4 N•m)

32

Français

6.  Montage du téléviseur plasma sur

l’applique de fixation au mur, et

raccordement avec les autres éléments

Encoche en haut

Rondelle isolante en bas







Orifice inférieur

Surface du mur

Surface du mur

Remarques

•  Connectez les câbles et cordons des éléments à connecter avant

de monter le téléviseur plasma sur l’applique de fixation au mur.

•  Lorsque vous montez le téléviseur plasma sur l’applique de fixation

au mur, assurez-vous que les câbles et cordons ne se coincent pas

entre le téléviseur plasma et l’applique de fixation au mur.

•  Reportez-vous au mode d’emploi du téléviseur plasma pour

connecter ce dernier aux autres éléments.





  Faites correspondre les rondelles isolantes en haut du

téléviseur plasma avec l’encoche en haut de l’applique de

fixation au mur.



  En abaissant lentement le téléviseur plasma, insérez les

rondelles isolantes en bas dans les orifices de la partie

inférieure de l’applique de fixation au mur.



 À présent, abaissez le téléviseur plasma.

ATTENTION

•  Si le téléviseur plasma est soulevé trop haut, sa partie supérieure

se dégagera de l’applique de fixation au mur.

Orifice de montage de la vis de

serrage de l’unité

M5 x 50 Vis de serrage de

l’unité



Dispositif de fixation murale

Surface du mur

7.  Fixation du téléviseur plasma

Placez les vis fournies en accessoires pour le serrage

de l’unité



 (2) dans les orifices de montage des vis

de serrage de l’unité sur les côtés (gauche et droit) de

l’applique pour fixation au mur.

Remarque

•  Afin d’empêcher le téléviseur à plasma de se dégager de

l’applique de fixation au mur, les vis de fixation de l’appareil



doivent être solidement serrées à gauche et à droite jusqu’à

leur base.

Raccordement d’éléments additionnels



  Déposez les vis marquées en rouge gauche et droite



(une à gauche et une à droite) servant à fixer et dégager le

téléviseur plasma.



  En soulevant légèrement le téléviseur plasma et en le tirant

vers l’avant, enlevez les rondelles isolantes du bas.



  Tirez le téléviseur plasma vers l’avant, puis connectez aux

bornes qui se trouvent à l’arrière les câbles et cordons des

éléments à raccorder.



  En soulevant légèrement le téléviseur plasma, insérez

les rondelles isolantes du bas dans la partie inférieure de

l’applique de fixation au mur.



  À présent, abaissez le téléviseur plasma.



  Serrez fermement les vis marquées en rouge gauche et

droite



 (une à gauche et une à droite) servant à ancrer et

dégager le téléviseur plasma, dans les orifices de montage

pour vis marquées en rouge sur le côté de l’applique de

fixation au mur.

(Couple de serrage : 1,2 à 1,5 N•m)



Vis marquée en rouge



 servant à fixer et

dégager le téléviseur

plasma

Orifice

inférieur

Rondelle isolante

en bas









Vis marquée en rouge



 servant à fixer et

dégager le téléviseur

plasma



Surface du mur

Surface du mur

Remarque

•  Confiez le travail de raccordement des éléments sur le téléviseur

plasma à un installateur spécialisé.

Mode de pose

33

Français

Comment retirer le téléviseur plasma

de l’applique de fixation au mur



  Déposez les vis de serrage de l’unité



 (une à gauche et une

à droite) fixées sur les côtés de l’applique de fixation au mur.



  Déconnectez les câbles qui raccordent le téléviseur plasma

aux autres appareils.



  Tout en soulevant la partie inférieure du téléviseur plasma,

tirez-le vers vous.



  Une fois les rondelles isolantes en bas dégagées, soulevez

le téléviseur plasma tout droit.

Rondelle isolante en bas

M5 x 50 Vis de serrage de l’unité







Surface du mur

Surface du mur

Remarque

•  Le téléviseur plasma ne doit être retiré de l’applique de fixation au

mur que par un professionnel.

34

Español

Precauciones para su seguridad

Advertencia

Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para poder ser utilizado

durante mucho tiempo.

•  Si la resistencia dejara de ser suficiente a lo largo de la utilización durante mucho tiempo, la pantalla podría

caerse y probablemente causar lesiones a las personas.

El trabajo de instalación y la expansión del equipo de conexión nunca deberán ser realizados por una

persona que no sea un especialista en instalaciones cualificado.

•  Una instalación mal hecha puede ser la causa de que el equipo se caiga y cause lesiones.

Tenga en cuenta la seguridad cuando considere la resistencia del lugar de instalación propuesto.

•  Si la resistencia no es suficiente, el equipo podrá caerse y causar lesiones.

No haga la instalación en un lugar que no pueda aguantar el peso.

•  Si el lugar de instalación no es lo suficientemente fuerte, el equipo podrá caerse.

No desarme ni modifique el soporte para colgar en pared.

•  De lo contrario, la unidad podría caerse y dañarse, y podrían producirse lesiones a personas.

Después de quitar las tapas del TV de plasma, manténgalas fuera del alcance de los niños pequeños.

•  Los niños pequeños podrían tragar por accidente las tapas.

Si piensa que su hijo ha tragado una tapa, consulte inmediatamente a un médico.

Precaución

No utilice otros televisors que los indicados en el catálogo.

•  En caso de no ser así, la unidad puede caerse y dañarse, pudiendo causar daños a personas.

No haga la instalación en ningún lugar expuesto a la humedad, polvo, humo, vapor o calor.

•  Esto podría causar un efecto adverso en el televisor de plasma y causar un incendio o una descarga eléctrica.

El trabajo de instalar o desinstalar el televisor de plasma deberá ser realizado por dos personas como mínimo.

•  El televisor de plasma podría caerse y causar lesiones.

No lo instale mirando hacia arriba, hacia los lados o al revés.

•  Esto podría causar acumulaciones de calor en el interior del televisor de plasma, lo que podría dar origen a un incendio.

No tape los orificios de ventilación. Cuando utilice la abrazadera de suspensión de pared, no tape el

espacio entre la superficie posterior del televisor de plasma y la pared.

•  En caso contrario, podría acumularse calor y provocar un incendio.

Deje como mínimo una separación de 10 cm en las partes superior, inferior, izquierda y derecha del

televisor de plasma. Deje también algo de espacio en la parte posterior.

•  Si no lo hace podría producirse un incendio.

Instale el televisor de plasma siguiendo solamente los pasos especificados en estas instrucciones: No lo

instale de ninguna otra forma.

•  De lo contrario, la unidad podría caerse y dañarse, y podrían producirse lesiones a personas.

Instale los tornillos de montaje y el cable de alimentación de forma que no hagan contacto con las partes

interiores de la pared.

•  Tocar cualquier objeto metálico del interior de la pared puede causar descargas eléctricas.

Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

•  De lo contrario, el televisor de plasma podría caerse de la pared y causar lesiones a personas.

Retire el producto que no se va a utilizar más.

• De lo contrario, el producto podría caerse y causar lesiones a personas.

Acerca del manejo

1)  Tenga cuidado al elegir la ubicación del televisor, porque éste podría perder color o deformarse debido a la

luz o al calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción.

2)  Limpie la ménsula para colgar en pared pasando por ella un paño blando y seco (como los hechos con

algodón o franela). Si la ménsula está muy sucia, quite la suciedad utilizando un detergente neutro diluido en

agua, y pasando luego un paño seco. No utilice bencina, diluyente o cera para muebles porque éstos pueden

ser la causa de que se pele el revestimiento.

(Para conocer información sobre cómo limpiar la pantalla, consulte el manual de instrucciones de la misma.

Si utiliza un paño tratado químicamente, siga las instrucciones suministradas con el paño.)

3)  No pegue cinta adhesiva ni pegatinas en el producto. Ambas podrían ensuciar la superficie del soporte para

colgar en pared. No permita tampoco el contacto prolongado con productos de goma, vinilo o similares. (Al

hacerlo se producirán deterioros.)

4) El panel del TV de plasma está hecho de cristal. No ejerza mucha fuerza sobre él mucha fuerza ni lo golpee.

Caution:

Este soporte ha sido diseñado para ser utilizado solamente con los TV de plasma de Panasonic (consulte la

página 39).

Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas.

LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES.

PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE

LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.

35

Español

Componentes

[Las imágenes mostradas en este manual sólo tienen fines ilustrativos.]

TY-WK6P1RW

Soporte para colgar en pared (Tipo de ángulo ajustable)

Piezas utilizadas para ensamblar el soporte para colgar en pared



  Accesorio superior de la base  (1)



  Accesorio izquierdo de

la base del soporte  (1)



  Accesorio derecho de

la base del soporte  (1)



  Tornillos M5 × 10

para ensamblar

el soporte (8)

 Accesorio inferior de la base

(1)

Etiqueta

Piezas utilizadas para la instalación

Vista del soporte completamente

ensamblado



  Tornillos Allen M8 × 32 de

cabeza avellanada

(4)



 Espaciadores

(4)



  Arandelas dentadas convexas

 (4)



 M5 x 50 Tornillo para asegurar la

unidad   (2)



 Espaciadores de aislamiento

 (4)



 Llave Allen

 (herramienta incluida)

(1)

Precauciones para la instalación del soporte para colgar en pared

♦

  El soporte para colgar en pared se utiliza para colocar un televisor de plasma en una pared vertical. No lo

instale en ninguna otra superficie que no sea una pared vertical.

♦

  Para asegurar el correcto funcionamiento del televisor de plasma y evitar problemas, no lo instale en

ninguna de las ubicaciones siguientes.

 • Cerca de rociadores o detectores de fuego/humo

 • Donde corra el riesgo de quedar expuesto a vibraciones o golpes

 • Cerca de cables de alta tensión o fuentes de alimentación

 • Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín

 • Lugares expuestos a la salida del aire de equipos de calefacción

 • Donde se puedan formar gotas de condensación de un acondicionador de aire o de otro aparato

♦

  Haga la instalación utilizando técnicas adecuadas a la estructura y materiales del lugar de instalación.

♦

  Utilice tornillos comercialmente disponibles de 6 mm de diámetro diseñados para el material donde se

instale el soporte para colgar en pared (madera, bastidor de acero, hormigón etc.).

♦

  Conecte el televisor a una toma de corriente a la que pueda accederse fácilmente.

♦

  Deje un espacio suficiente para que circule el aire y la temperatura del equipo no supere los 40 °C. De lo

contrario, se acumulará calor en el interior del televisor de plasma y éste podrá funcionar mal.

♦

  Extienda una manta o paño blando sobre el suelo para que el televisor de plasma y el suelo no queden

marcados ni arañados durante el trabajo de montaje e instalación.

♦

  Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados.

♦

  Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de montaje e

instalación o mientras se mueve durante el curso del trabajo.

♦

  No instale el televisor de plasma debajo de lámparas del techo (luces direccionales, lámparas halógenas,

etc.). De lo contrario, la caja puede doblarse o dañarse debido al calor intenso.

36

Español

Procedimiento de instalación

 [Para hacer la instalación no utilice ningún otro

método diferente del especificado.]

1.  Ensamblaje del soporte para

colgar en pared

 Ponga los accesorios superior e inferior de la

base



 y los accesorios derecho e izquierdo del

soporte



 y



 como se muestra en la figura.

Fije las protuberancias (lengüetas) de los

adaptadores de la base del soporte derecho e

izquierdo en los huecos (2 en la derecha y 2 en la

izquierda) de los adaptadores superior e inferior

de la base, y asegure las piezas utilizando los

ocho tornillos



 para ensamblar el soporte.

(Par de apriete: 1,2 a 1,5 N•m)

Accesorio derecho de la base

del soporte



Accesorio superior de la base



Accesorio inferior de la base



(lado con la etiqueta)

Lengüeta

Hueco

Accesorio izquierdo de la

base del soporte



Tornillos M5 × 10 para ensamblar

el soporte



Nota

•  Sujete los accesorios derecho e izquierdo de la base de

la ménsula según trabaja con la ménsula para montar

en pared ensamblada. Sujetar los accesorios superior e

inferior de la base podría deformar esta unidad.

2.  Verificación de la resistencia del lugar

de instalación



  El soporte para colgar en pared pesa aproximadamente 4 kg.

Consulte el manual de instrucciones del TV de plasma, y

verifique el peso de la unidad del TV de plasma que será

colocada en el soporte para colgar en pared.



  Consulte el plano acotado del soporte para colgar en

pared mostrado a la derecha, y verifique la resistencia de

la pared en las seis posiciones de instalación mostradas.

Si la resistencia en cualquiera de esas posiciones no es

suficiente, proporcione el refuerzo que sea necesario.

Unidad: mm

800

684

440

520

600

630

730

760

58

305

436

11

3.

5

17.5

58

Marca  :  Agujeros para montaje en pared

(en 6 puntos)

Utilice sin falta los tornillos para fijar el soporte.

Notas

•  Hay nueve agujeros de montaje pretaladrados en la parte superior y

otros nueve en la parte inferior del soporte para colgar en pared.

Utilice los orificios de repuesto provistos si se emplea madera

u otros materiales en la pared y no se puede asegurar un nivel

suficiente de resistencia del montaje al fijar el soporte en las seis

posiciones mostradas a la derecha.

No obstante, tenga en cuenta que, dependiendo de los materiales

de los que esté hecha la superficie de montaje, puede que

se formen grietas en la superficie si los tornillos se utilizan en

posiciones demasiado próximas entres sí.

•  Monte o ponga solamente un TV de plasma en el soporte: No

monte ni coloque en él ningún otro producto.

•  Para conocer detalles de las dimensiones aplicables cuando se

monta el TV de plasma, consulte el plano acotado (en la página 39).

3.  Instalación en la pared del soporte para colgar

en pared



  Instale el soporte para colgar en pared de forma que las flechas

marcadas en él apunten hacia arriba.



  Primero, asegure el tornillo del agujero central superior



.



  Utilice un nivel para asegurar que el soporte no esté inclinado hacia un

lado, y luego asegure los tornillos en los cinco agujeros restantes.

Flechas



Notas

•  Si resulta necesario tener que meter tornillos o tuercas en la pared antes de

instalar el soporte para colgar en pared, debido a que la pared es de hormigón

u otro material similar, determine las posiciones de los agujeros colocando en

la pared el soporte para colgar en pared o empleando las cifras que aparecen

en el plano acotado para realizar el cálculo y luego meta los tornillos o las

tuercas con un diámetro nominal de 6 mm o su equivalente.

Si tiene previsto embutir los tornillos, asegúrese de que sobresalgan entre 10 y

15 mm de la superficie de la pared.

•  Para instalar el soporte para colgar en pared en la pared, utilice tornillos con un

diámetro nominal de 6 mm más o menos de venta en ferreterías, procurando

que éstos sean adecuados a los materiales del lugar de instalación en la pared.

•  Fije los tornillos en un mínimo de seis posiciones.

37

Español

4.  Ajuste del ángulo del soporte para colgar en pared

 El ángulo de este soporte de pared se puede ajustar en incrementos de 5 grados a una de tres posiciones: desde

“inclinación de cero grados (sin inclinación)” a “inclinación de 10 grados”.

Cuando el soporte para colgar en pared sale de la fábrica, el ángulo está ajustado en “Inclinación cero”. Para

cambiar este ángulo, quite los tornillos utilizados para el ajuste y cambie la posición del apoyo.

(Par de apriete: 0,8 a 1,0 N•m)

“Inclinación de cero grados”

“Inclinación de 10 grados”

“Inclinación de 5 grados”

Apoyo

“Inclinación de cero

grados”

Inclinación de 5 a

10 grados

Cuando el ángulo está

ajustado en “Inclinación

de cero grados”

Cuando el ángulo está

ajustado en “Inclinación

de 10 grados”

Superficie de la pared

Tornillos

utilizados para el

ajuste.

Superficie de la pared

Nota

•  Cuando utilice algunos tipos de cables HDMI o cables de PC, los cables puede que toquen la pared y dañen el terminal

HDMI o el terminal de entrada de PC en el televisor.

En tal caso, ajuste el ángulo del soporte para colgar en pared de forma que no se aplique peso al cable.

5.  Instalación de los espaciadores de

aislamiento en el TV de plasma



  Quite la parte superior de la caja de cartón que contiene

el TV de plasma y tire hacia abajo de la bolsa protectora.

Sostenga el TV de plasma por la parte delantera para que

no se caiga.



  Saque el soporte de la caja de cartón.



  Utilice un destornillador de punta Phillips para quietar las

tapas (4) del TV de pantalla de plasma.

*  El aspecto del televisor de plasma varía en

función del modelo. La figura a continuación

es un ejemplo de un modelo aplicable.

Tapa











Destornillador de punta Phillips

Soporte

Nota

•  Después de quitar las tapas y sacar el soporte y los accesorios,

guárdelos en un lugar seguro.

(Éstas serán necesarias cuando se utilice un soporte de

instalación separado.)



  Como se muestra en la figura de la derecha, y  utilizando

la llave Allen incluida



, instale en los lugares donde las

tapas fueron instaladas previamente los tornillos Allen

M8 × 32 de cabeza avellanada



, las arandelas dentadas

cóncavas



, los espaciadores de aislamiento



 y los

espaciadores



 (4 de cada) suministrados.

(Par de apriete: 3 a 4 N•m)

38

Español

6.  Montaje del TV de plasma en el

soporte de pared y conexión del

mismo a los otros componentes

Hueco de la parte superior

Espaciador de espaciamiento

en la parte inferior







Agujero en la parte

inferior

Superficie de la pared

Superficie de la pared

Notas

•  Conecte los cables de los componentes de conexión antes de

montar el TV de plasma en el soporte de pared.

•  Cuando monte el TV de plasma en el soporte de pared, asegúrese

de que los cables no queden pellizcados entre el TV de plasma y

el soporte de pared.

•  Consulte el manual de instrucciones del TV de plasma para

conectar el TV de plasma a los otros componentes.





  Fije los espaciadores de aislamiento de la parte superior del

TV de plasma en el hueco de la parte superior del soporte de

pared.



  Bajando lentamente el TV de plasma, inserte los

espaciadores de aislamiento de la parte inferior en los

agujeros de la parte inferior del soporte de pared.



  Baje ahora el TV de plasma.

AVISO

•  Si el TV de plasma se levanta demasiado, su parte superior se

soltará del soporte para colgar en pared.

Agujero para montar el tornillo

para asegurar la unidad

M5 x 50 Tornillo para

asegurar la unidad



Soporte de montaje en pared

Superficie de la pared

7.  Anclaje del TV de plasma

Instale los tornillos accesorios para asegurar la unidad



 (2) en

los agujeros de montaje de los tornillos para asegurar la unidad

de los costados (izquierdo y derecho) del soporte para colgar

en la pared.

Nota

•  Para impedir que el televisor de plasma se suelte del soporte para

colgar de pared, los tornillos de fijación de la unidad



 deberán

apretarse firmemente en la izquierda y en la derecha hasta llegar

a sus bases.

Conexión de componentes adicionales



  Quite los tornillos marcados en rojo derecho e izquierdo



 (uno en el lado derecho y el otro en el lado izquierdo)

utilizados para fijar y soltar el TV de plasma.



  Levantando un poco el TV de plasma y tirando de él hacia delante,

saque los espaciadores de aislamiento de la parte inferior.



  Tire del TV de plasma hacia delante y conecte los cables de

los componentes de conexión a los terminales de la parte

posterior.



  Levantando un poco el TV de plasma, inserte los

espaciadores de aislamiento inferiores en los agujeros de la

parte inferior del soporte para colgar en pared.



  Baje ahora el TV de plasma.



  Apriete firmemente los tornillos marcados en rojo derecho

e izquierdo



 (uno en el lado derecho y el otro en el lado

izquierdo) utilizados para fijar y soltar el TV de plasma en los

agujeros de montaje marcados en rojo en el lado del soporte

para colgar en pared.

(Par de apriete: 1,2 a 1,5 N•m)



Tornillo marcado en

rojo



 para fijar y

soltar el TV de plasma

Agujero en la parte

inferior

Espaciador de espaciamiento

en la parte inferior









Tornillo marcado en

rojo



 para fijar y

soltar el TV de plasma



Superficie de la pared

Superficie de la pared

Nota

•  Cuando conecte componentes al TV de plasma, solicite a un

especialista en instalaciones cualificado que le haga la conexión.

Procedimiento de instalación

39

Español

Cómo retirar el TV de plasma del

soporte para colgar en pared



  Quite los tornillos para asegurar la unidad



 (uno a la

izquierda y uno a la derecha) que están instalados en los

costados del soporte para colgar en pared.



  Desconecte los cables que conectan el TV de plasma a las

otras unidades.



  Mientras levanta la parte inferior del TV de plasma, tire del

propio TV hacia usted.



  Una vez soltados los espaciadores de aislamiento de la

parte inferior, levante derecho el TV de plasma.

Espaciador de aislamiento

en la parte inferior

M5 x 50 Tornillo para asegurar la unidad







Superficie de la pared

Superficie de la pared

Nota

•  Sólo un profesional debería quitar el TV de plasma del soporte

para colgar en pared.

40

Português

Precauções de segurança

AVISO

Verifique se o local de instalação é suficientemente resistente para suportar uma utilização a longo prazo.

•  Se a resistência se tornar insuficiente durante uma utilização prolongada, o televisor com ecrã de plasma pode

cair e provocar ferimentos em alguém.

O trabalho de montagem e ligação do equipamento só pode ser feita por um técnico de instalação qualificado.

•  Uma montagem incorrecta pode fazer cair o equipamento e ferir alguém.

Inclua um factor de segurança quando calcular a resistência do local de montagem proposto.

• Se a resistência não for suficiente o televisor pode cair e ferir alguém.

Não faça a montagem num local que não suporte a carga.

• Se o local de montagem não for suficientemente resistente o equipamento pode cair.

Não desmonte nem modifique o suporte de instalação na parede.

• Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Depois de retirar as tampas do televisor com ecrã de plasma, guarde-as longe do alcance de crianças

pequenas.

•  Uma criança pequena pode engolir acidentalmente a tampa.

Se achar que o seu filho engoliu a tampa, consulte imediatamente um médico.

ATENÇÃO

Não utilize um televisor e ecrãs diferentes dos indicados no catálogo.

• Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Não faça a montagem em locais onde haja humidade, pó, fumo, vapor ou calor.

• Isso pode afectar o televisor com ecrã de plasma e provocar um incêndio ou choque eléctrico.

O trabalho de montagem ou desmontagem do televisor com ecrã de plasma tem de ser feito, pelo menos,

por duas pessoas.

• O televisor com ecrã de plasma pode cair e ferir alguém.

Não o monte virado para cima, para os lados ou ao contrário.

• Se o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar um incêndio.

Não bloqueie as ranhuras de ventilação. Quando utilizar o suporte de instalação na parede, não bloqueie o

espaço entre a superfície traseira do televisor com ecrã de plasma e a superfície da parede.

•  Se o fizer, poderá ocorrer uma acumulação de calor que poderá provocar um incêndio.

Deixe um espaço de pelo menos 10 cm por cima, por baixo, do lado esquerdo e do lado direito do televisor

com ecrã de plasma. Deixe também algum espaço na parte de trás.

•  Se não o fizer, poderá ocorrer um incêndio.

Instale o televisor com ecrã de plasma seguindo os passos especificados nestas instruções: Não faça a

instalação de uma maneira diferente.

• Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Instale os parafusos de fixação e o cabo de alimentação de maneira a que não fiquem em contacto com as

peças do interior da parede.

• O contacto com objectos metálicos que possam existir no interior da parede pode provocar um choque eléctrico.

Utilize as peças especiais fornecidas para a instalação.

• Se não o fizer, o televisor com ecrã de plasma pode cair da parede e ferir alguém.

Retire o equipamento que não vai utilizar mais.

• Se não o fizer, o equipamento pode cair e ferir alguém.

Requisitos de manuseamento

1) Tenha cuidado ao seleccionar o local para instalação do televisor porque se o colocar num local onde esteja

exposto directamente à luz solar ou junto de um aquecedor, pode perder a cor ou ficar deformado devido à

luz ou calor.

2)  Limpe o suporte de instalação na parede com um pano seco e macio (de algodão ou flanela). Se o suporte estiver

muito sujo, limpe-o com um pano humedecido numa solução de detergente neutro e água e depois seque-o com

um pano seco. Não utilize benzina, diluente ou cera para móveis pois pode danificar o revestimento.

(Para informações sobre a limpeza do ecrã, consulte o manual de instruções do ecrã. Se utilizar um pano

com tratamento químico, siga as instruções fornecidas com o pano.)

3) Não cole fita adesiva ou etiquetas auto-colantes no equipamento. Se o fizer, pode sujar a superfície do

suporte de instalação na parede. Não o deixe em contacto prolongado com produtos de borracha, vinil ou

outros do género. (Se o fizer, pode deteriorar o equipamento.)

4) O painel do televisor com ecrã de plasma é de vidro. Não faça demasiada força nem bata no painel.

Atenção:

Este suporte destina-se apenas aos modelos de televisor com ecrã de plasma da Panasonic (Consulte a página 45).

A utilização com outros aparelhos pode causar instabilidade e ferir alguém.

A INSTALAÇÃO TEM DE SER FEITA POR UM PROFISSIONAL.

A PANASONIC NÃO SE RESPONSABILIZA POR DANOS MATERIAIS E/OU FERIMENTOS GRAVES,

INCLUINDO A MORTE RESULTANTES DE UMA INSTALAÇÃO MAL FEITA OU DE UM MANUSEAMENTO

INCORRECTO.

41

Português

TY-WK6P1RW

Suporte de instalação na parede (Ângulo ajustável)

Peças utilizadas para montar o suporte de instalação na parede



  Ferragem superior da base

(1)



  Ferragem esquerda da

base do suporte

(1)



  Ferragem direita da

base do suporte

(1)



  Parafusos

M5 × 10 para

montagem da

estrutura (8)

Ferragem inferior da base

(1)

Rótulo

Peças utilizadas na instalação

Vista da estrutura completamente montada



  Parafusos Allen M8 × 32 de

cabeça de embeber

(4)



  Espaçadores (4)



  Anilhas dentadas

côncavas (4)



  M5 x 50 Parafuso de fixação da

unidade (2)



 Espaçadores de

isolamento (4)



  Chave Allen (incluída)

(1)

Componentes

[ As imagens mostradas neste manual servem apenas para fins de ilustração.]



Precauciones para la instalación del soporte para colgar en pared

♦

  El soporte para colgar en pared se utiliza para colocar un televisor de plasma en una pared vertical. No lo

instale en ninguna otra superficie que no sea una pared vertical.

♦

  Para asegurar el correcto funcionamiento del televisor de plasma y evitar problemas, no lo instale en

ninguna de las ubicaciones siguientes.

 • Cerca de rociadores o detectores de fuego/humo

 • Donde corra el riesgo de quedar expuesto a vibraciones o golpes

 • Cerca de cables de alta tensión o fuentes de alimentación

 • Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín

 • Lugares expuestos a la salida del aire de equipos de calefacción

 • Donde se puedan formar gotas de condensación de un acondicionador de aire o de otro aparato

♦

  Haga la instalación utilizando técnicas adecuadas a la estructura y materiales del lugar de instalación.

♦

  Utilice tornillos comercialmente disponibles de 6 mm de diámetro diseñados para el material donde se

instale el soporte para colgar en pared (madera, bastidor de acero, hormigón etc.).

♦

  Conecte el televisor a una toma de corriente a la que pueda accederse fácilmente.

♦

  Deje un espacio suficiente para que circule el aire y la temperatura del equipo no supere los 40 °C. De lo

contrario, se acumulará calor en el interior del televisor de plasma y éste podrá funcionar mal.

♦

  Extienda una manta o paño blando sobre el suelo para que el televisor de plasma y el suelo no queden

marcados ni arañados durante el trabajo de montaje e instalación.

♦

  Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados.

♦

  Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de montaje e

instalación o mientras se mueve durante el curso del trabajo.

♦

  No instale el televisor de plasma debajo de lámparas del techo (luces direccionales, lámparas halógenas,

etc.). De lo contrario, la caja puede doblarse o dañarse debido al calor intenso.

42

Português

Procedimento de montagem

 [Nunca use qualquer outro método que

especificou para instalar.]

1.  Montagem do suporte de

instalação na parede

 Coloque a ferragem superior e inferior da base



 e

as ferragens esquerda e direita da base do suporte



 e



, como se mostra na figura.

Encaixe as saliências (dentes) das ferragens

esquerda e direita da base do suporte nas ranhuras

(2 no lado esquerdo e 2 no lado direito) das

ferragens superior e inferior da base e fixe as peças

com os oito parafusos



 para montar a estrutura.

(Binário de aperto: 1,2 a 1,5 N•m)

Ferragem direita da base do

suporte



Ferragem superior da base



Ferragem inferior da base



(lado com o rótulo anexado)

Dente

Ranhura

Ferragem esquerda da base

do suporte



Parafusos M5 × 10 para

montagem da estrutura



Nota

•  Enquanto estiver a trabalhar com o suporte de

montagem na parede montado, agarre-o pelas

ferragens esquerda e direita da base. Se o agarrar

pelas ferragens superior e inferior da base pode

deformar a unidade.

2.  Verificação da resistência do local de

instalação



  O suporte de instalação na parede pesa cerca de 4 kg.

Consulte o manual de instruções do televisor com ecrã de

plasma e verifique o peso do modelo que vai instalar no

suporte.



  Consulte o desenho do suporte de instalação na parede

mostrado à direita e verifique a resistência da parede nas

seis posições de instalação indicadas. Se a resistência

de uma destas posições não for suficiente, reforçe-a

adequadamente.

Unidade: mm

800

684

440

520

600

630

730

760

58

305

436

11

3.

5

17.5

58

Marca  :  Orifícios de montagem na parede

(em 6 pontos)

É absolutamente necessário utilizar

os parafusos para fixar a estrutura.

Notas

•  Há nove orifícios de montagem pré-furados na parte superior e

outros nove na parte inferior do suporte de instalação na parede.

Se a parede for de madeira ou de outro material e não for possível

garantir um nível suficiente de resistência para a instalação, utilize

os orifícios restantes existentes e fixe a estrutura nas seis posições

mostradas à direita.

No entanto, não esqueça de que, dependendo dos materiais da

superfície de montagem, podem aparecer rachas na superfície se

colocar os parafusos em posições demasiado perto umas das outras.

•  Não monte nem coloque nada a não ser um televisor com ecrã de

plasma na estrutura: Não monte nem coloque qualquer outro produto.

•  Para obter detalhes sobre as dimensões que se aplicam quando o

televisor com ecrã de plasma é montado, consulte o desenho (na

página 45).

3.  Montagem do suporte de instalação na parede



  Monte o suporte de instalação na parede de maneira a que as setas

indicadas no mesmo fiquem a apontar para cima.



  Primeiro de tudo, aperte o parafuso do orifício central superior



.



  Use um nível para garantir que a estrutura não está inclinada para um

lado e depois aperte os parafusos dos cinco orifícios restantes.

Setas



Notas

•  Se for necessário embeber os parafusos ou porcas na parede antes de montar

o suporte de instalação na parede porque, por exemplo, a parede é de betão

ou de outro material semelhante, localize as posições dos orifícios colocando o

próprio suporte de instalação na parede ou calculando as posições baseando-

se nas figuras mostradas no desenho esquemático e depois embeba os

parafusos ou porcas com diâmetro nominal de 6 mm ou equivalente.

Quando embeber os parafusos, certifique-se de que as respectivas cabeças

ficam saídas 10 a 15 mm da superfície da parede.

•  Para montar o suporte na parede, use parafusos com um diâmetro nominal

de 6 mm ou equivalentes à venda nas lojas de ferragens e adequados aos

materiais da superfície de instalação na parede.

•  Fixe os parafusos em pelo menos seis posições.

43

Português

4.  Ajustar o ângulo do suporte de instalação na parede

O ângulo deste suporte de instalação na parede pode ser ajustado em incrementos de 5 graus para uma das três

posições que vão de “0 graus (inclinação zero)” até “inclinação de 10 graus”.

O suporte de instalação na parede é enviado de fábrica com o ângulo definido para “Inclinação zero”. Para alterar o

ângulo, retire os parafusos utilizados para o ajuste e mude a posição da espia

(Binário de aperto: 0,8 a 1,0 N•m)

“Inclinação de zero graus”

“Inclinação de 10 graus”

“Inclinação de 5 graus”

Espia

“Inclinação de zero

graus”

Inclinação de 5 a 10

graus

Quando o ângulo está

ajustado para “Inclinação

de zero graus”

Quando o ângulo está

ajustado para “Inclinação

de 10 graus”

Superfície da parede

Parafuso

utilizado para o

ajuste

Superfície da parede

Nota

•  Quando utilizar determinados tipos de cabos HDMI ou de PC, o cabo pode tocar na parede e danificar o terminal HDMI ou

o terminal de entrada de PC do televisor.

Se isso acontecer, ajuste o ângulo do suporte de instalação na parede, para que o peso não seja aplicado ao cabo.

5.   Instalar os espaçadores de

isolamento no televisor com ecrã de

plasma



  Retire a parte superior da caixa de cartão que contém o

televisor com ecrã de plasma e puxe para baixo o saco de

protecção.

Agarre no televisor com ecrã de plasma pela parte da

frente para ele não cair.



  Retire a base da caixa de cartão.



  Utilize uma chave de parafusos Phillips para retirar as

tampas (4) do televisor com ecrã de plasma.

*  O aspecto do televisor com ecrã de plasma

varia consoante o modelo. A figura abaixo é

um exemplo de um modelo aplicável.

Tampa











Chave de parafusos Phillips

Base

Nota

•  Depois de retirar as tampas e tirar para fora a base e os

acessórios, guarde-os num local seguro.

(Vai precisar delas se utilizar uma base de instalação

separada.)



  Como se mostra na figura da direita, coloque os parafusos

Allen de cabeça de embeber M8 × 32



, as anilhas

dentadas côncavas



, os espaçadores de isolamento



e os espaçadores



 (× 4 para cada peça) nos locais onde

as tampas estavam instaladas, utilizando a chave Allen

incluída



.

(Binário de aperto: 3 a 4 N•m)

44

Português

6.  Montagem do televisor com ecrã de

plasma no suporte de instalação na

parede e ligação do mesmo aos outros

componentes

Ranhura na parte superior

Espaçador de isolamento

na parte inferior







Orifício na parte

inferior

Superfície da parede

Superfície da parede

Notas

•  Ligue os cabos e fios de ligação dos componentes antes de montar

o televisor com ecrã de plasma no suporte de instalação na parede.

•  Quando montar o televisor com ecrã de plasma no suporte de instalação

na parede, verifique se os cabos e fios não estão trilhados entre o

televisor com ecrã de plasma e o suporte de instalação na parede.

•  Consulte o manual de instruções do televisor com ecrã de plasma

para ligar este último aos outros componentes.





  Encaixe os espaçadores de isolamento na parte superior do

televisor com ecrã de plasma na ranhura da parte superior

do suporte de instalação na parede.



  Baixando lentamente o televisor com ecrã de plasma, introduza

os espaçadores de isolamento da parte inferior nos orifícios

existentes na parte inferior do suporte de instalação na parede.



  Agora baixe o televisor.

ATENÇÃO

•  Se levantar demais o televisor com ecrã de plasma, a parte superior

do mesmo desprende-se do suporte de instalação na parede.

Orifício para montagem do

parafuso de fixação da

unidade

M5 x 50 Parafuso de fixação

da unidade



Estrutura montada na parede

Superfície da parede

7.  Fixar o televisor com ecrã de plasma

 Instale os parafusos de fixação da unidade



 (2)

acessórios nos orifícios de montagem dos parafusos de

fixação da unidade que se encontram nos lados (esquerdo

e direito) do suporte de instalação na parede.

Nota

•  Para evitar que o televisor com ecrã de plasma se solte do

suporte de instalação na parede, os parafusos de fixação da

unidade



 têm de ser bem apertados no lado esquerdo e no

lado direito até às respectivas bases.

Ligação dos componentes adicionais



  Retire os parafusos da esquerda e da direita com a marca

vermelha



 (um no lado esquerdo e outro no lado direito)

utilizados para fixar e soltar o televisor com ecrã de plasma.



  Levantando ligeiramente o televisor com ecrã de plasma

e puxando-o para a frente, retire os espaçadores de

isolamento da parte inferior.



  Puxe o televisor com ecrã de plasma para a frente e ligue os

cabos ou os fios de ligação dos componentes aos terminais

existentes na parte posterior.



  Levante ligeiramente o televisor com ecrã de plasma, instale

os espaçadores de isolamento da parte inferior nos orifícios

respectivos na parte inferior do suporte de instalação na parede.



  Agora baixe o televisor.



  Aperte bem os parafusos da esquerda e da direita com a

marca vermelha



 (um do lado esquerdo e outro do lado

direito) utilizados para fixar e soltar o televisor com ecrã de

plasma nos orifícios de montagem respectivos localizados

na parte lateral do suporte de instalação na parede.

(Binário de aperto: 1,2 a 1,5 N•m)



Parafuso com marca

vermelha



 utilizado para

fixar e soltar o televisor

com ecrã de plasma

Orifício na parte

inferior

Espaçador de isolamento

na parte inferior









Parafuso com marca

vermelha



 utilizado para

fixar e soltar o televisor

com ecrã de plasma



Superfície da parede

Superfície da parede

Nota

•  A ligação dos componentes ao televisor com ecrã de plasma deve

ser feita por um técnico de instalação qualificado.

Procedimento de montagem
