安装步骤

[ 切勿使用指定的安装方法之外的方法。]

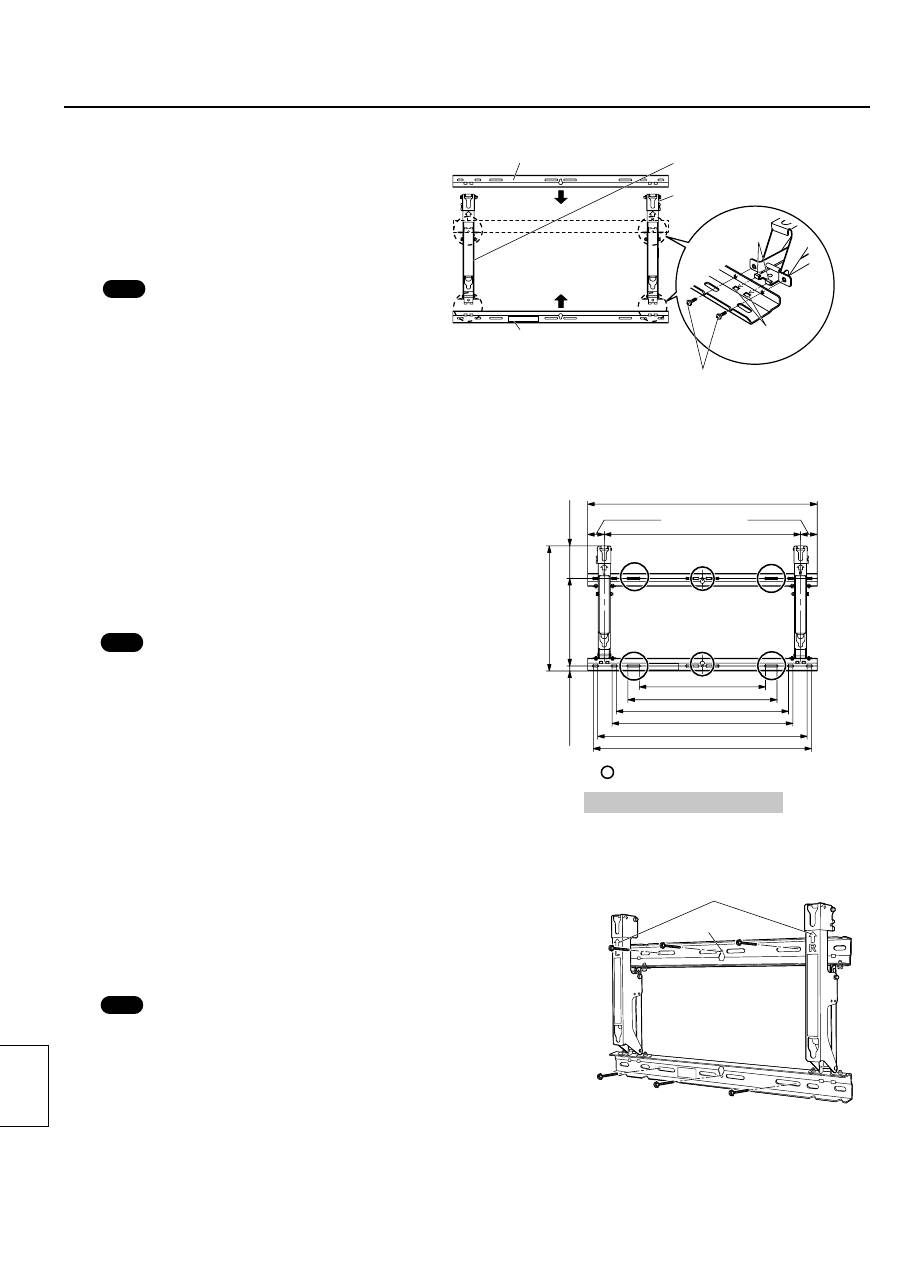

1.  组装壁挂式框架

 如图所示，安置底座上下侧部件



 和框架底部左

右侧部件



 和



 。

将框架底部左右侧部件的突出部嵌入底座上下侧

部件中的切除部（左右侧各 2）

，并用八颗用于组

装框架的螺钉



 固定部件。

(紧固扭矩：1.2到1.5牛米)

框架底部右侧部件



基座上部框架



基座下部框架



（贴有标签的一侧）

突出部

切除部

框架底部左侧部件



用于组装框架的 M5 × 10 螺钉



注

· 当您使用组装好的壁挂式支架时，请握住框架

底部左右侧部件，握住底座上下侧部件可能使

支架变形。

2.  检查安装位置的强度



  壁挂式框架重约 4 千克。

参阅等离子电视机的使用说明书，并检查将安装在壁挂式框

架中的等离子电视机的重量。



  参见右侧所示壁挂式框架的轮廓图，并检查所示六个安装位

置的墙壁强度。如果任何这些位置强度不够，请进行充分加

固。

单位：毫米

800

684

440

520

600

630

730

760

58

305

436

113.5

17.5

58

   标记 : 墙壁安装孔 (6 处 )

使用能够固定部件的螺钉。

注

· 在壁挂式框架顶部有九个预先钻好的安装孔，在底部也有九

个。

如果墙壁使用木板或其他材料，通过在右侧所示的六个位置固

定部件不能确保有足够的安装强度，请使用提供的备用孔。

但要记住，取决于安装表面的材料，如果安装螺钉的位置太

靠近，表面上可能会产生裂缝。

· 仅在部件上安装或安置等离子电视机：不要安装或安置任何

其他产品。

· 有关安装等离子电视机时适用的尺寸，请参见轮廓图

（第81页）。

3.  将壁挂式框架安装到墙壁上



  安装壁挂式框架，使其上指示的箭头朝上。



  首先，在上部中央孔



固定螺钉。



  使用水平仪确保框架不会倾向一侧，然后将螺钉固定在剩下的五个孔

中。

箭头



注

· 如果在安装壁挂式框架之前需要在墙壁中嵌入螺丝或螺母（例如墙壁是

混凝土做的时），则通过将实际壁挂式框架放到墙上位置或从轮廓图计

算孔的位置来确定孔的位置，然后嵌入标称6毫米直径或类似的螺丝和

螺母。

如果将螺钉嵌入墙壁，确保其伸出墙面10至15毫米。

· 对于安装壁挂式框架到墙上，请使用五金店有售并适合墙壁安装区域材

料的标称6毫米直径或类似的螺钉。

· 在至少六个位置固定螺钉。

79

中文

4.  调整壁挂式框架的角度

 壁挂式框架的角度能以 5 度增量调整为从“0 度倾斜 ( 零倾斜 )”到“10 度倾斜”范围内的三个位置之一。

壁挂式框架在出厂时，角度设为“0 度倾斜 ( 零倾斜 )”

。要改变此角度，请卸下用于调整的螺钉并改变支柱的位置。

( 紧固扭矩 ：0.8 到 1.0 牛米 )

“0 度倾斜 ( 零倾斜 )”

“10 度倾斜”

“5 度倾斜”

支柱

“0 度倾斜

( 零倾斜 )”

倾斜 5 到 10 度

当角度设为“0 度倾斜

( 零倾斜 )”时

当角度设为“10 度倾斜”时

墙壁表面

用于调整的螺钉

墙壁表面

注

· 使用某些类型的HDMI电缆或PC电缆时，电缆可能接触到墙壁并导致电视机上的HDMI端子或PC输入端子损坏。

在这种情况下，请调节壁挂式框架的角度，使电缆不会承受任何重量。

5.  将绝缘垫片安装到等离子电视机上



  将包装等离子电视机的纸板箱上部去掉，并拉下保护袋。

从前面支撑等离子电视机，使其不会倒下。



 从纸板箱取出底座。



  使用十字螺丝启子从等离子电视机卸下盖帽 (x4)。

*

等离子电视机的外观视型号不同而不同，

下面的图形是用某型号来做例子。

盖帽











十字螺丝启子

底座

注

· 卸下盖帽、取出底座和附件之后，请加以保管。

（当使用独立的安装台时需要用到它们。）



  如右图所示，使用附带的六角扳手



将附带Ｍ 8×32 内

六角锥坑螺钉



、碟齿状垫圈



、绝缘垫片



 和垫片



（每个部分四个）安装到之前安装盖帽的位置。

( 紧固扭矩 ：3 到 4 牛米 )
