Инструкция к Panasonic SBTP1000

Model No.

SB-TP1000

RQT9219-E

ENGLISH

ESP

AÑOL

FRANÇAIS

NEDERLANDS

DEUTSCH

ALIANO

SVENSKA

DANSK

ESKY

POLSKI

ССКИЙ

ЯЗЫК

Operating Instructions

Instrucciones de funcionamiento

Mode d’emploi/Gebruiksaanwijzing

Bedienungsanleitung

Istruzioni per l’uso

Bruksanvisning

Betjeningsvejledning

Návod k obsluze/Instrukcja obs

ugi

Инструкция

по

эксплуатации

Інструкції

експлуатації

УКР

АЇНСЬКА

ENGLISH

See the pages 2–6, 8, 10, 12–22 and 64.

ESPAÑOL

Véase las páginas 2, 4–6, 8, 10, 12–22 y 64.

FRANÇAIS

Voir les pages 2, 4–5, 7, 9–21, 23 et 64.

NEDERLANDS Zie bladzijden 2, 4–5, 7, 9–21, 23 en 64.

DEUTSCH

Siehe Seite 24–26, 28, 30, 32–42 und 64.

ITALIANO

Vedere alle pagg. 24–26, 28, 30, 32–42 e 64.

SVENSKA

Se sidorna 24–25, 27, 29–41, 43 och 64.

DANSK

Se side 24–25, 27, 29–41, 43 og 64.

ESKY

Viz str. 44–46, 48, 50, 52–62, a 64.

POLSKI

Patrz strony 44–46, 48, 50, 52–62 i 64.

РУССКИЙ

ЯЗЫК

стр

. 44–45, 47, 49–61, 63, 64

65.

УКРАЇНСЬКА

Див

сторінки

44-45, 47, 49–61, 63

та

64.

Before connecting, operating or adjusting this product, please read

these instructions completely.

Please keep this manual for future reference.

Antes de conectar, operar o ajustar este producto, sírvase leer estas

instrucciones completamente.

Guarde este manual.

Avant de raccorder, faire fonctionner ou régler l’appareil, lire attentive-

ment tout ce mode d’emploi.

Conserver ce manuel.

Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit

product aan te sluiten, te bedienen of af te stellen.

Bewaar deze gebruiksaanwijzing.

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inb-

etriebnehmen oder Einstellen dieses Gerätes vollständig durch.

Diese Anleitung bitte aufbewahren.

Prima di collegare, far funzionare o regolare l’appa recchio, leggere

completamente queste istruzioni.

Conservare questo manuale.

Läs denna bruksanvisning helt innan du ansluter, använder eller

justerar denna produkt.

Spara denna bruksanvisning.

Læs venligst hele denne betjeningsvejledning, før du tilslutter, betjener

eller indstiller dette apparat.

Gem vejledningen til senere brug.

íve než za

nete jakékoli zapojování, operace nebo nastavování

tohoto výrobku, prostudujte si prosím celý tento návod.

Uschovejte si prosím tento návod k obsluze.

Przed pod

łą

czeniem uruchomieniem, lub regulacj

sprz

tu prosimy o

dok

adne zapoznanie si

z tre

niniejszej instrukcji.

Pro simy o zachowanie niniejszej instrukcji obs

ugi.

Niniejsza instrukcja zosta

a opracowana na pod stawie oryginalnej

publikacji firmy MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD.

Перед

подключением

работой

или

регулировкой

данного

аппарата

прочтите

пожалуйста

эту

инструкцию

полностью

Сохраните

пожалуйста

эту

инструкцию

Перед

тим

як

підключати

використовувати

або

налаштовувати

цей

пристрій

будь

ласка

повністю

прочитайте

ці

інструкції

Збережіть

цей

документ

для

використання

майбутньому

Speaker System

Cajas acústicas

Enceintes acoustiques

Luidsprekersysteem

Lautsprecheranlage

Cassa acustica

Högtalarsystem

Højttalersystem

Reprosoustava

Zestaw g

ników

Акустическая

система

Акустична

система

RQT9219

ENGLISH

ESP

AÑOL

FRANÇAIS

NEDERLANDS

Tables des matières

Accessoires fournis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Remarques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Précautions de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Positionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Montage et installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Montage sur socle des enceintes avant . . . . . . . . . . . . . . . . . . . . . . . . . 13

Montage sur socle des enceintes surround . . . . . . . . . . . . . . . . . . . . . . 15

Montage au mur des enceintes avant et surround . . . . . . . . . . . . . . . . . 17

Réglages nécessaires au raccordement de l’amplificateur recommandé

sur le caisson de graves actif. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Raccordements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Utilisation du caisson de graves. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Autres remarques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Índice

Accessorios suministrados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Precauciones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ubicación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ensamblaje e instalación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Ensamblaje de los altavoces delanteros como altavoces tipo vertical . . 12

Ensamblaje de los altavoces de sonido ambiental como altavoces

tipo vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Montaje en pared de los altavoces delanteros y de sonido ambiental . . 16

Ajustes para conectar el amplificador recomendado al altavoz de sub-

graves activo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Conexiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Operación del altavoz de subgraves . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Especificaciones técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Otras notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Inhoud

Bijgeleverde accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Opmerkingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Veiligheidsmaatregelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Opstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Montage en installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

De voorluidsprekers in elkaar zetten als staande luidsprekers . . . . . . . 13

De surroundluidsprekers in elkaar zetten als staande luidsprekers . . . . 15

De voor- en surroundluidsprekers aan een muur bevestigen. . . . . . . . . 17

Instellingen voor aansluiting van de aanbevolen versterker op de

actieve subwoofer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Aansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Gebruik van de subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Overige opmerkingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Estimado cliente

Muchísimas gracias por haber adquirido este aparato.

Lea con atención estas instrucciones para obtener las máximas prestaciones

y seguridad.

Cajas acústicas

Altavoces

SB-FS1000

Altavoz delantero izquierdo (incluyendo canal central)

SB-FC1000L X 1

Altavoz delantero derecho (incluyendo canal central)

SB-FC1000R X 1

Sonido ambiental

SB-HS1000 X 2

SB-WA1000

Altavoz de extra-graves ampli

cado

SB-WA1000 X 1

Dear customer

Thank you for purchasing this product.

For optimum performance and safety, please read these instructions carefully.

Speaker system

Speaker

SB-FS1000

Front speaker (including center channel) L

SB-FC1000L X 1

Front speaker (including center channel) R

SB-FC1000R X 1

Surround

SB-HS1000 X 2

SB-WA1000

Active Subwoofer

SB-WA1000 X 1

Cher client

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances idéales et pour votre sécurité, veuillez lire

attentivement le présent manuel.

Enceintes acoustiques

Enceintes

SB-FS1000

Enceinte avant gauche (avec canal central)

SB-FC1000L X 1

Enceinte avant droite (avec canal central)

SB-FC1000R X 1

Surround

SB-HS1000 X 2

SB-WA1000

Enceinte d’extrêmes-graves avec ampli

cateur

SB-WA1000 X 1

Geachte klant

Hartelijk dank voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door le lezen voor een optimale

prestatie en een veilig gebruik van het systeem.

Luidsprekersysteem

Luidsprekers

SB-FS1000

Voorluidspreker (inclusief middenkanaal) L

SB-FC1000L X 1

Voorluidspreker (inclusief middenkanaal) R

SB-FC1000R X 1

Surround

SB-HS1000 X 2

SB-WA1000

Actieve subwoofer

SB-WA1000 X 1

Contents

Caution for AC Mains Lead (For United Kingdom) . . . . . . . . . . . . . . . . . . 3

Supplied accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Safety precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Location. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Assembly and Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Assembling the front speakers as stand types . . . . . . . . . . . . . . . . . . . . 12

Assembling the surround speakers as stand types . . . . . . . . . . . . . . . . 14

Wall-mounting the front and surround speakers. . . . . . . . . . . . . . . . . . . 16

Settings for connecting the recommended amplifier to the active

subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Subwoofer operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Other notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

RQT9219

ENGLISH

Caution for AC Mains Lead (For United Kingdom)

For your safety, please read the following text carefully.

This appliance is supplied with a moulded three pin mains plug for your safety and convenience.

A 5-ampere fuse is fitted in this plug.

Should the fuse need to be replaced please ensure that the replacement fuse has a rating of 5-ampere and that it is approved by ASTA or BSI to

BS1362.

Check for the ASTA mark

or the BSI mark

on the body of the fuse.

If the plug contains a removable fuse cover you must ensure that it is refitted when the fuse is replaced.

If you lose the fuse cover the plug must not be used until a replacement cover is obtained.

A replacement fuse cover can be purchased from your local dealer.

CAUTION!

IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR THE SOCKET OUTLET IN YOUR HOME THEN THE FUSE SHOULD BE REMOVED

AND THE PLUG CUT OFF AND DISPOSED OF SAFELY.

THERE IS A DANGER OF SEVERE ELECTRICAL SHOCK IF THE CUT OFF PLUG IS INSERTED INTO ANY 13-AMPERE SOCKET.

If a new plug is to be fitted please observe the wiring code as stated below.

If in any doubt please consult a qualified electrician.

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code:

Blue: Neutral, Brown: Live.

As these colours may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

The wire which is coloured Blue must be connected to the terminal which is marked with the letter N or coloured Black or Blue.

The wire which is coloured Brown must be connected to the terminal which is marked with the letter L or coloured Brown or Red.

WARNING: DO NOT CONNECT EITHER WIRE TO THE EARTH TERMINAL WHICH IS MARKED WITH THE LETTER E, BY THE EARTH

SYMBOL

OR COLOURED GREEN OR GREEN/YELLOW.

THIS PLUG IS NOT WATERPROOF—KEEP DRY.

Before use

Remove the connector cover.

How to replace the fuse

The location of the fuse differ according to the type of AC mains plug (figures A and B). Confirm the AC mains plug fitted and follow the instructions

below.

Illustrations may differ from actual AC mains plug.

1. Open the fuse cover with a screwdriver.

2. Replace the fuse and close or attach the fuse cover.

Figure A

Figure B

Fuse cover

Figure A

Figure B

Fuse

(5 ampere)

Fuse

(5 ampere)

Sales and Support Information (For United Kingdom)

Customer Care Centre

●

For customers within the UK: 0844 844 3852

●

For customers within the Republic of lreland: 01 289 8333

●

Visit our website for product information

●

E-mail: customer.care@panasonic.co.uk

Direct Sales at Panasonic UK

●

For customers: 0844 844 3856

●

Order accessory and consumable items for your product with ease and confidence by phoning our Customer Care Centre Monday–Thursday

9:00am – 5:30pm, Friday 9:30am – 5:30pm (Excluding public holidays).

●

Or go on line through our Internet Accessory ordering application at www.panasonic.co.uk.

●

Most major credit and debit cards accepted.

●

All enquiries transactions and distribution facilities are provided directly by Panasonic UK Ltd.

●

It couldn’t be simpler!

●

Also available through our Internet is direct shopping for a wide range of finished products, take a browse on our website for further details.

Interested in purchasing an extended guarantee?

Please call 0870 240 6284 or visit our

website

www.panasonic.co.uk/guarantee.

RQT9219

ENGLISH

ESP

AÑOL

FRANÇAIS

NEDERLANDS

SB-FS1000

Speaker cables (long: 10 m) . . . . . . . .2

Cables de altavoces (largos: 10 m) . . .2

Câbles d’enceinte (longs : 10 m) . . . . .2

Luidsprekerkabels (lang: 10 m) . . . . . .2

(REE1397E)

Speaker cables (short: 6 m) . . . . . . . . .2

Cables de altavoces (cortos: 6 m) . . . .2

Câbles d’enceinte (courts : 6 m) . . . . .2

Luidsprekerkabels (kort: 6 m). . . . . . . .2

(REE1397D)

Center speaker cable (approx. 6 m). . .1

Cable de altavoz central

(6 m aproximadamente) . . . . . . . . . . . .1

Câble d’enceinte centrale

(environ 6 m) . . . . . . . . . . . . . . . . . . . .1

Middenluidsprekerkabel (ong. 6 m) . . .1

(REE1393C)

Stand base mounting screws . . . . . . . .8

Tornillos de montaje de base de soporte . .8

Vis de montage de la base du socle . .8

Bevestigingbouten voor voetstuk . . . . .8

(XSB4+20FJK)

Stand mounting screws . . . . . . . . . . . .4

Tornillos de montaje de soporte . . . . . .4

Vis de montage du socle . . . . . . . . . . .4

Bevestigingsbouten voor poot . . . . . . .4

(RXQ1497)

Front L stand base . . . . . . . . . . . . . . . .1

Base de soporte delantera izquierda . .1

Base du socle d’enceinte avant gauche. . .1

Voetstuk voor linkervoorluidspreker . . .1

(RYQ0607-K1)

Front R stand base. . . . . . . . . . . . . . . .1

Base de soporte delantera derecha . . .1

Base du socle d’enceinte avant droite. .1

Voetstuk voor rechtervoorluidspreker. .1

(RYQ0607A-K1)

Surround stand bases . . . . . . . . . . . . .2

Bases de soportes de altavoces

de sonido ambiental . . . . . . . . . . . . . . .2

Bases de socle d’enceinte surround . .2

Voetstukken

voor

surroundvoorluidsprekers. . . . . . . . . . .2

(RYQ0608-K1)

Front speaker stands . . . . . . . . . . . . . .2

Soportes de altavoces delanteros . . . .2

Socles d’enceinte avant . . . . . . . . . . . .2

Poten voor voorluidsprekers . . . . . . . .2

(RYQ0609A-K)

Surround speaker stands . . . . . . . . . . .2

Soportes de altavoces de sonido

ambiental

. . . . . . . . . . . . . . . . . . . . . . .2

Socles d’enceinte surround . . . . . . . . .2

Poten voor surroundluidsprekers . . . . .2

(RYQ0610A-K)

Spacers . . . . . . . . . . . . . . . . . . . . . . .16

Espaciadores . . . . . . . . . . . . . . . . . . .16

Entretoises . . . . . . . . . . . . . . . . . . . . .16

Vulstukken . . . . . . . . . . . . . . . . . . . . .16

(RKA0191-K)

Nylon clamp . . . . . . . . . . . . . . . . . . . . .6

Abrazadera de nailon . . . . . . . . . . . . . .6

Collier de serrage en nylon . . . . . . . . .6

Nylonklem . . . . . . . . . . . . . . . . . . . . . .6

(RMR1503-K)

Screw for nylon clamp . . . . . . . . . . . . .6

Tornillo para abrazadera de nailon. . . .6

Vis du collier de serrage en nylon . . . .6

Schroef voor nylonklem . . . . . . . . . . . .6

(XTW3+10JFJK)

SB-WA1000

AC mains lead

Cable de alimentación de CA

Cordon

d’alimentation

Netsnoer

For the United Kingdom . . . . . . . . . 1

Para el Reino Unido . . . . . . . . . . . . 1

Pour le Royaume-Uni. . . . . . . . . . . 1

Voor het Verenigd Koninkrijk . . . . . 1

(K2CT3CA00004)

For Australia and New Zealand . . . 1

Para Australia y Nueva Zelanda. . . 1

Pour l’Australie et la

Nouvelle-Zélande . . . . . . . . . . . . . . 1

Voor Australië en Nieuw-Zeeland. . 1

(K2CJ2DA00010)

For others. . . . . . . . . . . . . . . . . . . . 1

Para otros países . . . . . . . . . . . . . . 1

Pour les autres pays . . . . . . . . . . . 1

Voor overige landen . . . . . . . . . . . . 1 (K2CQ2CA00006)

Monaural connection cable (5 m). . . . .1

Cable de conexión monofónico (5 m) . .1

Câble de connexion monaural (5 m) . .1

Monokabel (5 m) . . . . . . . . . . . . . . . . .1 (RJLV1P001B50)

Supplied accessories

Accessorios suministrados

Accessoires fournis

Bijgeleverde accessoires

Please check and identify the supplied accessories.

For the United Kingdom

Use numbers indicated in parentheses when asking for replacement parts. “As of June 2008”

Verifique e identifique los accessorios suministrados.

Cocher les accessoires pour vérifier qu’ils sont bien tous dans l’emballage.

Controleer de bijgeleverde accessoires en markeer in de vierkantjes.

RQT9219

ENGLISH

ESP

AÑOL

FRANÇAIS

NEDERLANDS

Notes

Speaker impedance and allowed input

SB-FC1000L, R/

Impedance

SB-HS1000

Input power

100 W (RATED)

The only receivers or amplifiers you should connect to these speakers

are those whose rated output does not exceed the above figures.

• These speakers are used together with an Active Subwoofer (SB-

WA1000).

• Set the AV control receiver or AV amplifier to [SMALL]. (

page 16)

When using the AV control receiver SA-BX500 with DVD analogue

input, set the DVD player or other playback equipment to [SMALL].

If SA-BX500 is set to [SMALL], the rated output exceeds the figures

above, but these speakers can be used.

Using a receiver or amplifier with higher ratings than listed above can

cause abnormal sounds to occur because of excessive input, damage

to the receiver or speakers, and fire. If equipment is damaged in any

way or unexpected trouble occurs during playback, unplug the system

from its outlet and call a serviceman for help.

Protection circuitry

(SB-FC1000L, R / SB-HS1000)

These units incorporate protection circuitry to protect them from dam-

age caused by excessive input or abnormal signals; when excess input

is detected, input is automatically interrupted.

If sound is interrupted...

1. Reduce the volume of the receiver (or amplifier).

Check the sound source and connections for any problems.

If there is no problem, the protection circuitry will reset in a few

minutes.

After the protection circuit is reset...

Take care not to increase the receiver’s volume too high.

Notas

Impedancia del altavoz y potencia de

entrada

SB-FC1000L, R/

Impedancia

SB-HS1000

Potencia de entrada

100 W (RATED)

Los únicos receptores o amplificadores que deberá conectar a estos altavo-

ces son aquellos que cuya salida nominal no exceda las cifras de arriba.

• Estos altavoces se utilizan junto con un altavoz de extra-graves

amplificado (SB-WA1000).

• Ponga el receptor de control AV o el amplificador AV en [SMALL].

(

página 16) Cuando utilice el receptor de control AV SA-BX500

con entrada analógica DVD, ponga el reproductor DVD u otro equipo

de reproducción en [SMALL]. Si el SA-BX500 se pone en [SMALL],

la salida nominal excederá las cifras de arriba, pero estos altavoces

podrán ser utilizados.

Al usar un receptor o un amplificador con características nominales superi-

ores a las indicadas arriba se pueden producir ruidos anormales debido a la

entrada excesiva, el receptor o los altavoces se pueden estropear, y además

se puede producir un incendio. Si el equipo es dañado de alguna manera o un

problema inesperado ocurre durante la reproducción, desenchufe el sistema

y llame a su distribuidor para que envíen una persona que le ayude.

Circuito de protección

(SB-FC1000L, R / SB-HS1000)

Estas unidades incorporan un circuito de protección para protegerlos

de daños causados por una entrada excesiva o señales anormales;

cuando una entrada excesiva es detectada, la entrada es automáti-

camente interrumpida.

Si el sonido se interrumpe...

1. Reduzca el volumen del receptor (o amplificador).

Verifique si hay problemas en la fuente de sonido y las conexiones.

Si no hay problemas, el circuito de protección se reajustará en unos

pocos minutos.

Después de que el circuito de protección sea reajustado...

Cuídese de no incrementar demasiado el volumen del receptor.

Remarques

Impédance des enceintes et puissance

d’entrée

SB-FC1000L, R/

Impédance

SB-HS1000

Puissance d’entrée

100 W (RATED)

Les seuls ampli-tuners ou amplificateurs auxquels ces enceintes

devraient être raccordées sont ceux dont la puissance de sortie nomi-

nale ne dépasse pas les valeurs indiquées ci-dessus.

• Ces enceintes sont utilisées avec une enceinte d’extrêmes-graves

avec amplificateur (SB-WA1000).

• Réglez l’ampli-tuner AV ou l’amplificateur AV sur [SMALL]. (

page 17)

Lors de l’utilisation de l’ampli-tuner AV SA-BX500 avec entrée analogique

DVD, réglez le lecteur DVD ou autre appareil de lecture sur [SMALL]. Lorsque

le SA-BX500 est réglé sur [SMALL], la sortie nominale dépasse les chiffres

ci-dessus mais il est quand même possible d’utiliser ces enceintes.

L’utilisation d’un ampli-tuner ou d’un amplificateur plus puissant pourrait

provoquer l’apparition de sons anormaux sous l’effet d’une entrée excessive,

endommager l’ampli-tuner ou les enceintes et provoquer un feu. Si l’appareil est

endommagé ou si des anomalies de fonctionnement se produisent pendant la

lecture, débranchez le système et adressez-vous à une personne de service.

Circuit de protection

(SB-FC1000L, R / SB-HS1000)

Ces enceintes contiennent un circuit de protection destiné à les pro-

téger des dommages causés par une puissance d’entrée excessive

ou des signaux anormaux ; lorsqu’une puissance d’entrée excessive

est détectée, l’entrée est automatiquement interrompue.

Si le son est interrompu...

1. Réduisez le volume sur l’ampli-tuner (ou l’amplificateur).

Vérifiez s’il n’y a pas de problème dans la source sonore ou les

raccordements. S’il n’y a pas de problème, le circuit de protection

sera réinitialisé dans les minutes qui suivent.

Une fois que le circuit de protection a été réinitialisé...

Veillez à ne pas élever excessivement le volume de l’ampli-tuner.

Opmerkingen

Luidsprekerimpedantie en

ingangsvermogen

SB-FC1000L, R/

Impedantie

SB-HS1000

Ingangsvermogen

100 W (RATED)

De enige ontvangers of versterkers die u op deze luidsprekers mag aansluiten zijn die waar-

van de nominale uitgangswaarden de hierboven vermelde waarden niet te boven gaan.

• Deze luidsprekers worden gebruikt in combinatie met een actieve

subwoofer (SB-WA1000).

• Stel de AV-regelontvanger of de AV-versterker in op [SMALL]. (

blz. 17)

Voor gebruik van de AV-regelontvanger SA-BX500 met analoge DVD-ingangssignalen,

stelt u de DVD-speler of andere weergave-apparatuur in op [SMALL]. Als de SA-BX500

staat ingesteld op [SMALL], zal het nominale uitgangsvermogen de hierboven gegeven

waarden overschrijden, maar u kunt deze luidsprekers wel gebruiken.

Bij gebruik van een ontvanger of versterker met een hoger uitgangsvermogen

dan de hierboven vermelde waarde, kunnen abnormale geluiden worden voort-

gebracht ten gevolge van te sterke ingangssignalen, of kunnen de ontvanger of

luidsprekers beschadigd raken. Bovendien bestaat dan gevaar voor brand. In het

geval de audioapparatuur op enigerlei wijze beschadigd raakt of zich onverwa-

chte moeilijkheden voordoen tijdens het weergeven, trekt u de stekker van de

audioapparatuur uit het stopcontact en belt u een servicemonteur om hulp.

Beveiligingscircuit

(SB-FC1000L, R / SB-HS1000)

Dit systeem is uitgerust met een luidspreker-beveiligingscircuit om de

luidsprekers te beschermen tegen te hoge ingangsvermogens en abnor-

male ingangssignalen. Wanneer een te hoog ingangsvermogen wordt

vastgesteld, worden de ingangssignalen automatisch onderbroken.

Wanneer het geluid wordt onderbroken...

1. Verlaag het volumeniveau op de ontvanger (of versterker).

Controleer de ingangsbron en de aansluitingen op mogelijke fouten.

Indien er geen fout gemaakt is, zal het beveiligingscircuit zich na

een paar minuten automatisch terugstellen.

Nadat het beveiligingscircuit is teruggesteld...

Let erop dat het volumeniveau op de ontvanger niet te hoog wordt ingesteld.

RQT9219

ENGLISH

ESP

AÑOL

WARNING:

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PRODUCT

DAMAGE,

• DO NOT EXPOSE THIS APPARATUS TO RAIN, MOISTURE,

DRIPPING OR SPLASHING AND THAT NO OBJECTS FILLED

WITH LIQUIDS, SUCH AS VASES, SHALL BE PLACED ON THE

APPARATUS.

• USE ONLY THE RECOMMENDED ACCESSORIES.

• DO NOT REMOVE THE COVER (OR BACK); THERE ARE NO

USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

CAUTION!

• DO NOT INSTALL OR PLACE THIS UNIT IN A BOOKCASE, BUILT-

IN CABINET OR IN ANOTHER CONFINED SPACE. ENSURE THE

UNIT IS WELL VENTILATED. TO PREVENT RISK OF ELECTRIC

SHOCK OR FIRE HAZARD DUE TO OVERHEATING, ENSURE

THAT CURTAINS AND ANY OTHER MATERIALS DO NOT

OBSTRUCT THE VENTILATION VENTS.

• DO NOT OBSTRUCT THE UNIT’S VENTILATION OPENINGS

WITH NEWSPAPERS, TABLECLOTHS, CURTAINS, AND SIMILAR

ITEMS.

• DO NOT PLACE SOURCES OF NAKED FLAMES, SUCH AS

LIGHTED CANDLES, ON THE UNIT.

• DISPOSE OF BATTERIES IN AN ENVIRONMENTALLY FRIENDLY

MANNER.

THIS UNIT IS INTENDED FOR USE IN MODERATE CLIMATES.

This product may receive radio interference caused by mobile

telephones during use. If such interference is apparent, please increase

separation between the product and the mobile telephone.

The socket outlet shall be installed near the equipment and easily

accessible.

The mains plug of the power supply cord shall remain readily operable.

To completely disconnect this apparatus from the AC Mains, disconnect

the power supply cord plug from AC receptacle.

Although the AC power switch is in the “OFF” position, the unit is not

completely disconnected from the mains. Remove the plug from the

main electrical outlet if you will not be using the unit for an extended

period of time. Place the unit so the plug can be easily removed.

Keep the accessories (screw, spacer and nylon clamp) out of reach of

children to prevent swallowing.

-If you see this symbol-

Information on Disposal for Users of Waste Electrical & Electronic

Equipment (private households)

This symbol on the products and/or accompanying documents

means that used electrical and electronic products should not

be mixed with general household waste.

For proper treatment, recovery and recycling, please take these

products to designated collection points, where they will be accepted on

a free of charge basis. Alternatively, in some countries you may be able

to return your products to your local retailer upon the purchase of an

equivalent new product.

Disposing of this product correctly will help to save valuable resources

and prevent any potential negative effects on human health and the

environment which could otherwise arise from inappropriate waste

handling. Please contact your local authority for further details of your

nearest designated collection point.

Penalties may be applicable for incorrect disposal of this waste, in

accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact

your dealer or supplier for further information.

Information on Disposal in other Countries outside the European

Union

This symbol is only valid in the European Union.

If you wish to discard this product, please contact your local authorities

or dealer and ask for the correct method of disposal.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA

O DAÑOS EN EL PRODUCTO,

• NO EXPONGA ESTE APARATO A LA LLUVIA, HUMEDAD,

GOTEOS O SALPICADURAS DE LÍQUIDOS, Y NO PERMITA

QUE NINGÚN OBJETO QUE CONTENGA LÍQUIDOS, COMO

JARRONES, ESTÉN CERCA DEL APARATO.

• UTILICE SÓLO LOS ACCESORIOS RECOMENDADOS.

• NO EXTRAIGA LA CUBIERTA (O LA PARTE POSTERIOR); EN EL

INTERIOR NO HAY PARTES QUE PUEDAN SER REPARADAS

POR EL USUARIO. LAS REPARACIONES Y MANTENIMIENTO

DEBEN SER REALIZADOS POR PERSONAL CUALIFICADO.

¡ADVERTENCIA!

• PARA MANTENER BIEN VENTILADA ESTA UNIDAD,

NO LA INSTALE NI PONGA EN UN ESTANTE DE

LIBROS, MUEBLE EMPOTRADO U OTRO ESPACIO DE

DIMENSIONES REDUCIDAS. ASEGÚRESE QUE

CORTINAS Y OTROS MATERIALES NO OBSTRUYAN LAS

CONDICIONES DE VENTILACIÓN PARA PREVENIR EL RIESGO

DE SACUDIDAS ELÉCTRICAS O INCENDIOS DEBIDOS AL

RECALENTAMIENTO.

• NO OBSTRUYA LAS ABERTURAS DE VENTILACIÓN DE LA

UNIDAD CON PERIÓDICOS, MANTELES, CORTINAS U OBJETOS

SIMILARES.

• NO COLOQUE OBJETOS CON LLAMA DESCUBIERTA, UNA VELA

POR EJEMPLO, ENCIMA DE LA UNIDAD.

• TIRE LAS PILAS DE FORMA QUE NO CONTAMINE EL MEDIO

AMBIENTE.

ESTA UNIDAD HA SIDO DISEÑADA PARA SER UTILIZADA EN

CLIMAS MODERADOS.

Este producto puede tener interferencias causadas por teléfonos

móviles durante su utilización. Si tales interferencias resultan evidentes,

aumente la separación entre el producto y el teléfono móvil.

La toma de corriente deberá estar instalada cerca del equipo y donde

se pueda acceder a ella fácilmente.

El enchufe del cable de la alimentación deberá estar siempre listo para

ser utilizado.

Para desconectar completamente este aparato de la red de CA,

desconecte el enchufe del cable de alimentación del receptáculo de CA.

La unidad no quedará completamente desconectada de la

red eléctrica aunque el interruptor de la alimentación de CA

se ponga en “OFF” (desconectado). Desenchufe la clavija de

alimentación de la toma de corriente si no va a utilizar la unidad

durante mucho tiempo. Coloque la unidad en lugar donde la clavija de

alimentación pueda desenchufarse fácilmente.

Guarde los accesorios (tornillo, espaciador y abrazadera de nailon) fuera del

alcance de los niños para impedir que éstos los traguen.

-Si ve este símbolo-

Información sobre la eliminación para los usuarios de equipos

eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la

documentación adjunta indica que los productos eléctricos

y electrónicos usados no deben mezclarse con la basura

doméstica general.

Para que estos productos se sometan a un proceso adecuado de

tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida

designados, donde los admitirán sin coste alguno. En algunos países

existe también la posibilidad de devolver los productos a su minorista

local al comprar un producto nuevo equivalente.

Si desecha el producto correctamente, estará contribuyendo a preservar

valiosos recursos y a evitar cualquier posible efecto negativo en la salud

de las personas y en el medio ambiente que pudiera producirse debido

al tratamiento inadecuado de desechos. Póngase en contacto con su

autoridad local para que le informen detalladamente sobre el punto de

recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la

eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase

en contacto con su distribuidor o proveedor para que le informe

detalladamente.

Información sobre la eliminación en otros países no pertenecientes

a la Unión Europea

Este símbolo sólo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las

autoridades locales o con su distribuidor para que le informen sobre el

método correcto de eliminación.

RQT9219

FRANÇAIS

NEDERLANDS

AVERTISSEMENT:

POUR REDUIRE LES RISQUES D’INCENDIE, D’ELECTROCUTION

OU DE DETERIORATION DU PRODUIT,

• N’EXPOSEZ PAS CET APPAREIL A LA PLUIE, A L’HUMIDITE OU

A DES ECLABOUSSURES ET VEILLEZ A NE PAS POSER SUR

L’APPAREIL D’OBJETS REMPLIS DE LIQUIDES TELS QUE DES

VASES.

• UTILISEZ UNIQUEMENT LES ACCESSOIRES RECOMMANDES.

• N’ENLEVEZ PAS LE COUVERCLE LOGEMENT (OU LE DOS);

AUCUNE PARTIE REPARABLE PAR L’UTILISATEUR NE SE

TROUVE A L’INTERIEUR. POUR TOUTE REPARATION, VEUILLEZ

VOUS ADRESSER A UN REPARATEUR QUALIFIE.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L’APPAREIL DANS

UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI

AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER

UNE BONNE VENTILATION. VÉRIFIER QU’AUCUN

RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA

VENTILATION DE FAÇON À ÉVITER TOUT RISQUE

DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE

SURCHAUFFE.

• NE BOUCHEZ PAS LES OUVERTURES D’AÉRATION DE

L’APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU

OBJETS SIMILAIRES.

• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES

QUE BOUGIES ALLUMÉES SUR L’APPAREIL.

• JETEZ LES PILES D’UNE MANIÈRE COMPATIBLE AVEC

L’ENVIRONNEMENT.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

Ce produit peut être perturbé par les ondes des téléphones

mobiles pendant l’utilisation. Si vous constatez une telle

interférence, éloignez le téléphone mobile du produit.

Veillez à ce que la prise de courant se trouve près de l’équipement et

soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la

che du

cordon d’alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le cordon

d’alimentation secteur de la prise de courant.

Bien que l’interrupteur d’alimentation soit en position “OFF” (arrêt),

l’appareil n’est pas complètement débranché du secteur. Retirez de la

prise secteur la

che du cordon d’alimentation si vous prévoyez laisser

l’appareil inutilisé pour une période prolongée. Placez l’appareil de sorte

qu’il soit facile de débrancher la

che du cordon d’alimentation.

Gardez les accessoires (vis, entretoise et collier de serrage en nylon) hors de

portée des enfants pour éviter tout risque d’absorption.

- Si vous voyez ce symbole -

Informations relatives à l’évacuation des déchets, destinées aux

utilisateurs d’appareils électriques et électroniques (appareils

ménagers domestiques)

Lorsque ce symbole

gure sur les produits et/ou les

documents qui les accompagnent, cela signi

e que les

appareils électriques et électroniques ne doivent pas être

jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un

recyclage appropriés, envoyez-les dans les points de collecte désignés,

où ils peuvent être déposés gratuitement. Dans certains pays, il est

possible de renvoyer les produits au revendeur local en cas d’achat d’un

produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la

conservation des ressources vitales et à la prévention des éventuels

effets négatifs sur l’environnement et la santé humaine qui pourraient

survenir dans le cas contraire. A

n de connaître le point de collecte le

plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d’élimination incorrecte

de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils électriques et

électroniques, contactez votre revendeur ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant

pas partie de l’Union européenne

Ce symbole n’est reconnu que dans l’Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités

locales ou votre revendeur a

n de connaître la procédure d’élimination

à suivre.

WAARSCHUWING:

VOLG DE ONDERSTAANDE INSTRUCTIES OM HET GEVAAR VAN

BRAND, ELEKTRISCHE SCHOKKEN OF BESCHADIGING VAN HET

TOESTEL TE VOORKOMEN:

• STEL DIT TOESTEL NIET BLOOT AAN REGEN, VOCHT,

DRUPPELS OF SPATTEN EN PLAATS GEEN VOORWERPEN DIE

MET EEN VLOEISTOF ZIJN GEVULD, ZOALS EEN VAAS, OP HET

TOESTEL.

• GEBRUIK UITSLUITEND DE AANBEVOLEN ACCESSOIRES.

• VERWIJDER HET OMHULSEL (OF DE ACHTERKANT) NIET; IN

HET TOESTEL BEVINDEN ZICH GEEN ONDERDELEN DIE U ZELF

KUNT REPAREREN. LAAT REPARATIEWERKZAAMHEDEN OVER

AAN GEKWALIFICEERD.

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT

APPARAAT NIET IN EEN BOEKENKAST, EEN

INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE

INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE

VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE

MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR

ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN

OVERVERHITTING TE VOORKOMEN.

• ZORG DAT DE VENTILATIE-OPENINGEN VAN HET

APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN,

TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS.

• ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP

HET APPARAAT.

• DOE LEGE BATTERIJEN WEG OP EEN

MILIEUVRIENDELIJKE MANIER.

DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD

KLIMAAT.

Tijdens het gebruik is dit product vatbaar voor radiostoring

veroorzaakt door een mobiele telefoon. Wanneer dergelijke

storing optreedt, moet u dit product en de mobiele telefoon verder van

elkaar vandaan gebruiken.

Het stopcontact moet dichtbij het apparaat zitten en gemakkelijk

bereikbaar zijn.

De stekker van het netsnoer moet goed te bedienen blijven.

Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u

de stekker van het netsnoer uit het stopcontact.

Ook wanneer de spanningsschakelaar op “OFF” staat, wordt er

nog stroom geleverd naar het apparaat. Trek daarom de stekker

van het netsnoer uit het stopcontact wanneer u het apparaat

voor langere tijd niet gaat gebruiken. Installeer het apparaat

zodanig dat de stekker gemakkelijk uit het stopcontact kan

worden verwijderd.

Houd de accessoires (schroef, vulstuk en nylonklem) buiten het bereik van

kinderen, om te voorkomen dat ze iets inslikken.

-Als u dit symbool ziet-

Informatie over het weggooien van elektrische en elektronische

apparatuur (particulieren)

Dit symbool betekent in Europa dat gebruikte elektrische en

elektronische producten niet bij het normale huishoudelijke

afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar

ze gratis worden geaccepteerd en op de juiste manier worden verwerkt,

teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw

winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product.

Wanneer u dit product op de juiste manier als afval inlevert, spaart u

waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen

voor de volksgezondheid en het milieu, die anders kunnen ontstaan

door een onjuiste verwerking van afval. Neem contact op met uw

gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt

of raadpleeg www.nvmp.nl, www.ictof

ce.nl of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur

contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese

Unie

Dit symbool is alleen geldig in de Europese Unie.

Neem wanneer u dit product wilt weggooien, contact op met de lokale

overheid of uw leverancier en vraag wat de juiste verwijderingsmethode

is.

RQT9219

ENGLISH

ESP

AÑOL

Safety precautions

Placement

Set the unit up on an even surface away from direct sunlight, high

temperatures, high humidity, and excessive vibration. These conditions

can damage the cabinet and other components, thereby shortening

the unit’s service life.

Voltage

Do not use high voltage power sources. This can overload the unit

and cause a fire.

Do not use a DC power source. Check the source carefully when

setting the unit up on a ship or other place where DC is used.

AC mains lead protection

Ensure the AC mains lead is connected correctly and not damaged.

Poor connection and lead damage can cause fire or electric shock.

Do not pull, bend, or place heavy items on the lead.

Grasp the plug firmly when unplugging the lead. Pulling the AC

mains lead can cause electric shock.

Do not handle the plug with wet hands. This can cause electric

shock.

Foreign matter

Do not let metal objects fall inside the unit. This can cause electric

shock or malfunction.

Do not let liquids get into the unit. This can cause electric shock or

malfunction. If this occurs, immediately disconnect the unit from the

power supply and contact your dealer.

Do not spray insecticides onto or into the unit. They contain flam-

mable gases which can ignite if sprayed into the unit.

Service

Do not attempt to repair this unit by yourself. If sound is interrupted,

indicators fail to light, smoke appears, or any other problem that is

not covered in these operating instructions occurs, disconnect the AC

mains lead and contact your dealer or an authorized service center.

Electric shock or damage to the unit can occur if the unit is repaired,

disassembled or reconstructed by unqualified persons.

Extend operating life by disconnecting the unit from the power

source if it is not to be used for a long time.

Excessive input

You can damage your speakers and shorten their life span

if you keep the volume high over extended periods.

Reduce the volume in the following cases to avoid dam-

age :

• When playing distorted sound.

• When the speakers are receiving howling from a microphone or

record player, noise from FM broadcasts, or continuous signals from

an oscillator, test disc, or electronic instrument.

• When adjusting the sound quality.

• When turning the amplifier on or off.

Precauciones de seguridad

Ubicación

Coloque la unidad en una superficie plana lejos de la luz directa

del sol, temperatura y humedad altas, y vibración excesiva. Estas

condiciones pueden dañar el gabinete y otros componentes, y por lo

tanto acortar la vida útil de la unidad.

Voltaje

No use fuentes de alimentación de alto voltaje. Esto puede sobre-

cargar la unidad y causar un incendio.

No use una fuente de alimentación de CC. Verifique cuidadosa-

mente la fuente cuando coloque la unidad en una embarcación u otro

lugar donde CC sea usada.

Protección del cordón de alimentación

Asegúrese que el cordón de alimentación esté conectado correcta-

mente y no dañado. Una mala conexión y daño en el cordón pueden

causar un incendio o un choque eléctrico. No jale, doble el cordón ni

coloque objetos pesados sobre él.

Coja el enchufe firmemente cuando desenchufe el cordón. El jalar

el cordón puede causar choque eléctrico.

No maneje el enchufe con manos mojadas. Esto puede causar

choque eléctrico.

Objetos extraños

No permita que objetos de metal caigan dentro de la unidad. Esto

puede causar choque eléctrico o fallas.

No permita que líquidos penetren en la unidad. Esto puede causar

choque eléctrico o fallas. Si esto ocurre, desconecte inmediatamente

la unidad de su alimentación y póngase en contacto con su distri-

buidor.

No rocíe insecticidas sobre o dentro de la unidad. Contienen gases

inflamables que pueden encenderse si son rociados dentro de la

unidad.

Servicio

No intente reparar esta unidad por sí mismo. Si el sonido se inter-

rumpe, los indicadores no se iluminan, sale humo o sucede cualquier

problema que no está tratado en estas instrucciones, desconecte el

cordón de alimentación y póngase en contacto con su distribuidor

o con un centro de servicio autorizado. Puede ocurrir un choque

eléctrico o daño a la unidad si esta unidad es reparada, desarmada

o reconstruida por personas no calificadas.

Extienda la vida útil de la unidad desconectándola de la fuente de

alimentación si no va a ser usada por largo tiempo.

Entrada excesiva

Si reproduce el sonido con niveles altos durante períodos

de tiempo prolongados podrá estropear sus altavoces y

reducir su duración.

Para evitar daños, reduzca el volumen en los casos

siguientes:

• Cuando reproduzca sonido distorsionado.

• Cuando los altavoces reciban aullido procedente de un micrófono

o giradiscos, ruido de emisiones de FM o señales continuas proce-

dentes de un oscilador, disco de prueba o instrumento electrónico.

• Cuando ajuste la calidad del sonido.

• Cuando encienda o apague el amplificador.

RQT9219

FRANÇAIS

NEDERLANDS

Précautions de sécurité

Placement

Placer l’appareil sur une surface plane éloignée de la lumière

directe du soleil, de hautes températures, de haute humidité et de vi-

brations excessives. Ces conditions peuvent endommager le coffret et

les autres composants, raccourcissant la durée de vie de l’appareil.

Tension

Ne pas utiliser de sources d’alimentation à haute tension. Cela

peut surcharger l’appareil et provoquer un incendie.

Ne pas utiliser de source d’alimentation à courant continu. Vérifier

soigneusement la source lors de l’installation de cet appareil sur un

navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d’alimentation

S’assurer que le cordon est correctement branché et qu’il n’est pas

endommagé. Un mauvais raccordement et un cordon endommagé

peuvent provoquer un incendie et des décharges électriques. Ne pas

tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la fiche pour débrancher le cordon. Tirer le cordon

peut provoquer des décharges électriques.

Ne pas manipuler la fiche avec les mains mouillées. Cela peut

provoquer des décharges électriques.

Corps étranger

Ne pas laisser d’objets métalliques tomber dans l’appareil. Cela

peut provoquer des décharges électriques ou un mauvais fonc-

tionnement.

Ne pas laisser de liquides pénétrer dans l’appareil. Cela peut pro-

voquer des décharges électriques ou un mauvais fonctionnement. Si

cela se produit, débrancher immédiatement l’alimentation et contacter

le revendeur.

Ne pas vaporiser d’insecticides sur ou dans l’appareil. Ils con-

tiennent des gaz inflammables qui peuvent s’enflammer s’ils sont

vaporisés dans l’appareil.

Réparation

Ne pas tenter de réparer cet appareil soi-même. Si le son est inter-

rompu, si les témoins ne s’allument pas, si de la fumée apparaît ou

si tout autre problème qui n’est pas couvert par ce mode d’emploi se

produit, débrancher le cordon et contacter le revendeur ou un centre

de réparation agréé. Des décharges électriques ou l’endommagement

de l’appareil peuvent se produire si l’appareil est réparé, démonté ou

remonté par des personnes qui ne sont pas qualifiées.

Augmenter sa durée de vie en débranchant l’appareil de sa source

d’alimentation s’il doit ne pas être utilisé pendant une longue péri-

ode.

Puissance d’entrée excessive

Vous risquez d’endommager les enceintes et de réduire

leur durée de vie si vous laissez le son à un niveau élevé

sur des périodes prolongées.

Pour éviter les dommages, réduisez le volume dans les

cas suivants :

• Lorsque le son est distordu.

• Lorsqu’il y a une réaction acoustique sur les enceintes depuis un

microphone ou un tourne-disque, des parasites d’émissions FM ou

l’émission continue de signaux par un oscillateur, un disque de test

ou un instrument électronique.

• Lors du réglage de la qualité sonore.

• Lors de la mise sous ou hors tension de l’amplificateur.

Veiligheidsmaatregelen

Opstelling

Plaats het apparaat op een horizontale ondergrond waar het

niet blootgesteld staat aan direct zonlicht, hoge temperaturen, hoge

vochtigheid of sterke trillingen. Dit om beschadiging van de behuizing

en de inwendige onderdelen te voorkomen, en een lange levensduur

van het apparaat te waarborgen.

Bedrijfsspanning

Gebruik het apparaat niet op een hoogspanningsbron. Dit kan

resulteren in overbelasting en zelfs brand.

Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvul-

dig de stroomvoorziening wanneer u het apparaat op een boot of

andere plaats wilt gebruiken waar wellicht gelijkstroom is.

Behandeling van het netsnoer

Zorg dat het netsnoer juist is aangesloten en niet beschadigd is.

Verkeerde aansluiting of beschadiging van het netsnoer kan resulteren

in brand of in een elektrische schok. Trek niet aan het snoer, buig het

niet te sterk en zet er geen zware voorwerpen op.

Pak altijd de stekker vast wanneer u het netsnoer wilt losmaken

uit het stopcontact. Trek niet aan het snoer, want dit kan resulteren in

een elektrische schok.

Pak de stekker nooit met natte handen vast, anders kunt u een

elektrische schok krijgen.

Vreemde bestanddelen

Zorg dat geen metalen voorwerpen in het apparaat terechtkomen.

Dit kan resulteren in een elektrische schok of een defect.

Pas tevens op dat geen vloeistoffen in het apparaat terechtkomen.

Ook dit kan resulteren in een elektrische schok of een defect. Mocht

het toch gebeuren, trek dan onmiddellijk de stekker uit het stopcontact

en neem contact op met uw handelaar.

Spuit geen insectensprays op of in de buurt van het apparaat.

Deze sprays bevatten gassen die ontvlammen kunnen wanneer zij in

de buurt van het apparaat worden gebruikt.

Reparaties

Probeer nooit zelf reparaties aan het apparaat uit te voeren. Als het

geluid wegvalt, de indicators niet oplichten, het apparaat rook uitstoot

of er een andere storing optreedt die niet in deze gebruiksaanwijzing

is beschreven neem dan contact op met uw handelaar of een officieel

servicecentrum. Reparatie, demontage e.d. door niet bevoegde per-

sonen kan resulteren in een elektrische schok of beschadiging van

het apparaat.

Voor een lange levensduur verdient het aanbeveling de stekker uit

het stopcontact te trekken wanneer u het apparaat langere tijd niet

denkt te gebruiken.

Te groot ingangsvermogen

De luidsprekers kunnen beschadigd raken en zullen

minder lang meegaan indien u voor langere perioden

geluid op hoge niveaus weergeeft.

Voorkom beschadiging door het volumeniveau in de vol-

gende gevallen te verminderen:

• Bij het weergeven van vervormd geluid.

• Wanneer de luidsprekers janktonen van een microfoon of platenspel-

er, ruis van FM-uitzendingen, of continue signalen van een oscillator,

testdisk of elektronisch instrument ontvangen.

• Wanneer u de geluidskwaliteit wilt regelen.

• Wanneer u de versterker in- of uitschakelt.

RQT9219

ENGLISH

ESP

AÑOL

Location

The front and surround speakers should be placed at approximately

the same distance from the listening position. The angles in the dia-

gram are approximate.

Front speaker (including center channel)

(



left:

SB-FC1000L



right:

SB-FC1000R

)

• Put the front speakers on either side of the television.

This system incorporates a center speaker in each of its front speak-

ers.



Using a unique system from Panasonic that reflects the principles of

auditory psychology, the sound seems to come from within the TV

screen, letting you enjoy sound and images with a heightened sense of

integration even if you are not seated directly in front of the TV set.

• It may be hard for the intended effect to be achieved under some

listening and viewing conditions and with some of the playback

sources.

• The effect will not be satisfactorily yielded if the left front speaker is

installed on the right and the right front speaker on the left.

• The sound quality will not be satisfactorily yielded if the center speak-

ers are hidden from the listener’s view.



• Do not position the front speakers so that they face outward or overly

inward.

Place them so that they are facing more or less straight ahead.



Surround speakers

(



left,



right:

SB-HS1000

)

• Put the surround speakers to the side of or slightly behind the seating

area.

Active subwoofer

(



SB-WA1000

)

• Place it at least 5 cm from the wall as it has a bass reflex port in the

rear.

• Depending on speaker location, the low-range frequency character-

istics will vary. When placed in the corner of a room, the volume will

increase accordingly.

Do not attach the subwoofer to walls or ceilings.

How you set up your speakers can affect the bass and the sound field.

Note the following points.

• Place them on a flat, level secure surface.

Use spacers or similar items to stop them from rocking.

• Placing speakers too close to walls, and corners can result in exces-

sive bass.

• Cover walls and windows with a thick curtain.

• Do not place anything on top of the subwoofer.

30°

120°

Ubicación

Los altavoces delanteros y de sonido ambiental deberán colocarse a

aproximadamente la misma distancia de la posición de escucha. Los

ángulos del diagrama son aproximados.

Altavoz delantero (incluyendo canal central)

(



izquierdo:

SB-

FC1000L



derecho:

SB-FC1000R

)

• Ponga los altavoces delanteros a ambos lados del televisor.

Este sistema incorpora un altavoz central en cada uno de sus altavo-

ces delanteros.



Utilizando un sistema único de Panasonic que refleja los principios de

la psicología auditiva, el sonido parece que procede del interior de la

pantalla del televisor, permitiéndole disfrutar de sonidos e imágenes

con una sensación aumentada de integración a pesar de no estar

sentado directamente enfrente del televisor.

• Bajo algunas condiciones de escucha y visión, y con algunas

fuentes de reproducción, puede que resulte difícil obtener el efecto

deseado.

• El efecto apropiado de estos altavoces no se producirá si el altavoz

delantero izquierdo se coloca a la derecha y el altavoz delantero

derecho se coloca a la izquierda.

• La calidad del sonido no se producirá satisfactoriamente si los

altavoces centrales están ocultos de la vista del oyente.



• No coloque los altavoces delanteros de forma que miren hacia el

exterior o demasiado hacia adentro.

Colóquelos de forma que miren más o menos rectos hacia delante.



Altavoz de sonido ambiental

(



izquierdo,



derecho:

SB-

HS1000

)

• Ponga los altavoces de sonido ambiental a los lados o un poco por

detrás del área de escucha.

Altavoz de extra-graves amplificado

(



SB-WA1000

)

• Sepárelo un mínimo de 5 cm de la pared porque tiene en la parte

trasera un orificio para el reflejo de los graves.

• Dependiendo de la ubicación del altavoz, las características de baja

frecuencia cambiarán. Cuando se coloque en la esquina de una

habitación, el volumen aumentará de la forma correspondiente.

No instale este altavoz en paredes o techos.

La forma en que instala sus altavoces puede afectar a los graves y al

campo de sonido. Tenga en cuenta los puntos siguientes.

• Colóquelos en bases planas, niveladas y seguras.

Utilice espaciadores o cosas similares para impedir que se mue-

van.

• La colocación de los altavoces muy cerca de las paredes o esquinas

puede crear un sonido grave excesivo.

• Tape las paredes y las ventanas con cortinas gruesas.

• No ponga nada encima del altavoz de subgraves.

RQT9219

FRANÇAIS

NEDERLANDS

Positionnement

Les enceintes avant et surround doivent être placées à environ la

même distance de la position d’écoute. Les angles du schéma sont

approximatifs.

Enceinte avant (avec canal central)

(



gauche :

SB-FC1000L



droite :

SB-FC1000R

)

• Placez les enceintes avant de chaque côté du téléviseur.

Chacune des enceintes avant est dotée d’une enceinte centrale.



Grâce à l’utilisation d’un système exclusif de Panasonic qui reflète

les principes de la psychologie auditive, le son semble provenir de

l’intérieur de l’écran du téléviseur, vous permettant ainsi de profiter d’un

son et d’une image avec un plus grand sentiment d’intégration même

si vous n’êtes pas assis directement devant le téléviseur.

• Il peut être difficile d’obtenir l’effet désiré dans certaines conditions

d’écoute et de visualisation, ainsi qu’avec certaines sources de

lecture.

• L’effet ne sera pas satisfaisant si l’enceinte avant gauche est installée

à droite et l’enceinte avant droite à gauche.

• La qualité sonore ne sera pas satisfaisante si les enceintes centrales

sont cachées à la vue de l’auditeur.



• Ne positionnez pas les enceintes avant de sorte qu’elles soient

dirigées vers l’extérieur ou trop vers l’intérieur.

Placez-les de sorte qu’elles soient à peu près dirigées directement

vers l’avant.



Enceintes surround

(



gauche,



droite :

SB-HS1000

)

• Placez les enceintes surround de chaque côté de la position d’écoute

ou légèrement en retrait.

Enceinte d’extremes-graves avec amplificateur

(



SB-

WA1000

)

• Le caisson étant doté d’un orifice bass-reflex à l’arrière, il doit être

placé à au moins 5 cm du mur.

• Les caractéristiques des fréquences de faible gamme dépendent de

l’emplacement de l’enceinte. Si l’enceinte est placée dans le coin

d’une pièce, le volume augmentera en conséquence.

Ne pas fixer le caisson de graves au mur ni au plafond.

La façon dont vous disposez les enceintes peut affecter le rendu

des graves et la qualité du champ sonore. Veuillez noter les points

suivants.

• Placez-les sur des bases planes, de niveau et stables.

Utilisez des entretoises ou objets similaires pour les empêcher de

balancer.

• Si vous placez les enceintes trop près des murs et des coins, les

graves risquent d’être trop prononcées.

• Recouvrez les murs et fenêtres de rideaux épais.

• Evitez de placer quoi que ce soit sur le caisson de graves.

Opstelling

De voor- en surroundluidsprekers dienen te worden opgesteld op

ongeveer dezelfde afstand vanaf de luisterpositie. De hoeken in het

overzicht zijn bij benadering.

Voorluidspreker (inclusief middenkanaal)

(



links:

SB-FC1000L



rechts:

SB-FC1000R

)

• Plaats de voorluidsprekers aan beide zijden van het tv-toestel.

Dit systeem maakt gebruik van een middenluidspreker in ieder van

de voorluidsprekers.



Door gebruik te maken van een uniek systeem van Panasonic dat is

gebaseerd op de principes van ruimtelijke psychologie, lijkt het geluid

van binnen uit het televisiescherm te komen, waardoor u kunt genieten

van beeld en geluid met een hoger integratieniveau, zelfs wanneer u

niet recht voor de televisie zit.

• Het kan moeilijk zijn het bedoelde effect te behalen bij bepaalde

luister- en kijkomstandigheden en bij bepaalde weergavebronnen.

• Het effect zal niet goed tot uitdrukking komen als de linkervoorluid-

spreker aan de rechterkant wordt opgesteld en de rechtervoorluid-

spreker aan de linkerkant.

• De geluidskwaliteit zal niet goed tot zijn recht komen als de mid-

denluidsprekers uit het zicht van de luisteraar staan.



• Stel de voorluidsprekers niet naar buiten of teveel naar binnen

gedraaid op.

Stel ze min of meer recht naar voren op.



Surroundluidspreker

(



links,



rechts:

SB-HS1000

)

• Plaats de surroundluidsprekers vlak naast of ietwat achter de luis-

terplaats.

Actieve subwoofer

(



SB-WA1000

)

• Plaats hem tenminste 5 cm van de muur vandaan, aangezien hij

een basreflexpoort heeft op de achterzijde.

• De lage-frequentiebereik kan afhankelijk van de luidsprekeropstel-

ling variëren. Bij een opstelling in een hoek van de kamer zal de

geluidssterkte dienovereenkomstig toenemen.

Bevestig deze luidspreker niet aan een muur of plafond.

De manier waarop u de luidsprekers installeert kan invloed hebben op

de basweergave en het geluidsveld. Let op de volgende punten.

• Plaats de luidsprekers op een effen, horizontaal en stevig opper-

vlak.

Gebruik vulstukken of iets dergelijks om te voorkomen dat de luid-

sprekers wiegelen.

• Als u de luidsprekers te dicht bij muren en hoeken plaatst, kan de

basweergave te sterk zijn.

• Hang een dik gordijn voor muren en ramen.

• Plaats niets bovenop de subwoofer.

RQT9219

ENGLISH

ESP

AÑOL

Assembly and Installation

Assembling the front speakers as stand

types

• Do not apply an unreasonable force to the net at the front of the

speaker unit. You cannot remove the front net.

• You can carry out assembly work stably by placing the cushions in the packing

case beneath the speaker. Place the net sides of the speaker units face up.



Cushions used



Speaker units.



Use the four cushions at the very top of the SB-FS1000.



Method of setting cushions



Place these surfaces face up.

Be sure to spread a cloth, for example, on the cushion to protect it from damage.

• After each task, tighten the screws securely.

1. Fit the stand bases onto the front speaker stands.



Align the two projections in one of the front speaker stands



(provided) with the two holes in the front R stand base



(provided), and fit together.

•

The packing bag for the front R stand base and the packing bag

for the front center speaker R are held in place by tape of the same

color. Assemble the base and speaker with the same color tape.

•

Similarly, the packing bag for the front L stand base and the packing bag for

the front center speaker L are held in place by tape of the same color.



Attach the stand base using the two stand base mounting

screws (provided).

Use the two screw holes marked “R” to attach the base.



•

Align the positions of the holes marked “R” with the positions of the screw

holes in the stand. If the positions do not line up, change the direction of

the stand. (The base can be fitted onto the top or bottom of the stand.)

•

When assembling front speaker L, use the screw holes marked “L” and fit.

• Tighten the screws alternately, and finally tighten them hard.



Reverse side of stand base

2. Fit the stand onto front speaker R.



Align the two projections in the assembled stand with the two

holes in front speaker R



, and fit together.



Attach the stand using the stand mounting screw



(provided).

Use the center screw hole to fit the stand on to the speaker.



3. Connect the speaker cables (provided) to the terminals.

Before connection, pass the speaker cords through the hole marked

“R” in the back of the stand base.



(Use the hole marked “L” for the left front speaker.)

Center speaker cable



(approx. 6 m, provided)

Silver (cable)



: Connect this to the “CENTER” black negative (–) terminal.

Copper (cable)



: Connect this to the “CENTER” red positive (+) terminal.

Connect the other center speaker cable to the front speaker L terminal.



Speaker cables



(short: 6 m, provided)

Silver (cable)



: Connect this to the “LF” black negative (–) terminal.

Copper (cable)



: Connect this to the “HF” red positive (+) terminal.

Do not remove the shorting bars.





Turn the thumb nut in the loosening direction until the hole in

the terminal becomes visible.



Insert the conductor into the hole, and tighten the thumb nut.

Never short-circuit positive (+) and negative (–) speaker wires.



4. Fix the speaker cables.

Press the speaker cables into the cable groove provided in the stand.

The speaker cables must have a thickness of 2.8 mm or less to fit

into the cable groove.



Cable groove

When using speaker cables that are thicker than 2.8 mm, attach

nylon clampers to the speakers and use them to fix the cables.

Example



Nylon clamp (provided)



Screw for nylon clamp (provided)



Speaker cables

Repeat steps 1 to 4 and assemble front speaker L.

Ensamblaje e instalación

Ensamblaje de los altavoces delanteros

como altavoces tipo vertical

• No aplique una fuerza excesiva a la red de la parte delantera del

altavoz. La red delantera no puede desmontarse.

• Puede realizar el trabajo de ensamblaje de manera estable colocando los cojines de la caja de embalaje

debajo del altavoz. Coloque las caras de redes de las unidades de altavoces hacia arriba.



Cojines utilizados



Altavoces



Utilice los cuatro cojines en la parte superior del SB-FS1000.



Método de colocación de los cojines



Coloque estas superficies hacia arriba.

Asegúrese de poner un paño, por ejemplo, sobre el amortiguador

para protegerlo contra los daños.

• Apriete firmemente los tornillos después de cada tarea.

1. Ajuste las bases de soportes en los soportes de los altavoces delanteros.



Alinee los dos resaltos de uno de los soportes de altavoces delanteros



(suministrados)

con los dos agujeros de la base de soporte derecho



(suministrado) y encájelos.

• La bolsa de embalaje para la base de soporte delantero derecho y la bolsa de em-

balaje para el altavoz delantero central derecho se mantienen en su lugar mediante

cinta del mismo color. Ensamble la base y el altavoz con la cinta del mismo color.

•

De forma similar, la bolsa de embalaje para la base de soporte delantero

izquierdo y la bolsa de embalaje para el altavoz delantero central

izquierdo se mantienen en su lugar mediante cinta del mismo color.



Coloque la base de soporte usando los dos tornillos de mon-

taje de base de soporte (suministrados).

Utilice los dos agujeros de tornillos marcados “R” para colocar la base.



•

Alinee las posiciones de los agujeros marcados “R” con las posiciones de los agujeros

de tornillos en el soporte. Si las posiciones no se alinean, cambie el sentido del

soporte. (La base se puede colocar en la parte superior o inferior del soporte.)

•

Cuando ensamble el altavoz delantero izquierdo, utilice los

agujeros de tornillos marcados “L” y fíjelo.

•

Apriete los tornillos de forma alterna y finalmente apriételos firmemente.



Cara posterior de la base de soporte

2. Coloque el soporte en el altavoz delantero derecho.



Alinee los dos resaltos del soporte ensamblado con los dos

agujeros del altavoz delantero derecho



y encájelos.



Coloque el soporte utilizando el tornillo de montaje de soporte



(suministrado).

Use el agujero del tornillo central para fijar el soporte en el altavoz.



3. Conecte los cables de los altavoces (suministrados) a los terminales.

Antes de hacer la conexión, pase los cables de los altavoces a través

del agujero marcado “R” en la parte posterior de la base.



(Utilice el agujero marcado “L” para el altavoz delantero izquierdo.)

Cable de altavoz central



(6 m aproximadamente, suministrado)

Plata



: Conecte este cable al terminal negativo (–) negro “CENTER”.

Cobre



: Conecte este cable al terminal positivo (+) rojo “CENTER”.

Conecte el otro cable de altavoz central al terminal L del altavoz delantero.



Cables de altavoces



(cortos: 6 m, suministrados)

Plata



: Conecte este cable al terminal negativo (–) negro “LF”.

Cobre



: Conecte este cable al terminal positivo (+) rojo “HF”.

No quite las barras de cortocircuito.





Gire la tuerca de apriete manual para aflojarla hasta que se pueda ver el agujero del terminal.



Introduzca el conductor en el agujero y apriete la tuerca de apriete manual.

No cortocircuite nunca los cables positivos (+) y negativos (–) de los altavoces.



4. Fije los cables de los altavoces.

Meta a presión los cables de altavoces en la ranura para cables del soporte.

Los cables de altavoces deberán tener un grosor de 2,8 mm o menos

para caber dentro de la ranura de los mismos.



Ranura para cables

Cuando utilice cables de altavoces con un grosor superior a 2,8 mm, coloque

abrazaderas de nailon en los altavoces y utilícelas para fijar los cables.

Ejemplo



Abrazadera de nailon (suministrados)



Tornillo para abrazadera de nailon (suministrados)



Cables de altavoces

Repita los pasos 1 a 4 y ensamble el altavoz delantero izquierdo.

RQT9219

FRANÇAIS

NEDERLANDS

Montage et installation

Montage sur socle des enceintes avant

• N’exercez pas une force excessive sur le filet sur le devant de

l’enceinte. Il est impossible de retirer le filet avant.

• Vous pouvez procéder à un montage stable en plaçant les coussinets dans la

caisse sous l’enceinte. Placez la face grillagée des enceintes vers le haut.



Coussinets utilisés



Enceintes



Utilisez les quatre coussinets complètement au haut de la SB-FS1000.



Méthode pour placer les coussinets



Placez ces surfaces vers le haut.

Pensez à étendre un tissu ou autre sur le coussin pour le protéger.

• Après chaque tâche, serrez bien les vis.

1. Insérez les bases de socle dans les socles d’enceinte avant.



Alignez et insérez les deux parties saillantes de l’un des socles

d’enceinte avant



(fournis) dans les deux orifices de la base

du socle d’enceinte avant droite



(fournie).

•

Le sac d’emballage de la base du socle d’enceinte avant droite et celui de l’enceinte

centrale d’enceinte avant droite sont maintenus en place par du ruban de même cou-

leur. Assemblez ensemble la base et l’enceinte dont le ruban est de même couleur.

•

De même, le sac d’emballage de la base du socle d’enceinte avant gauche et celui de l’enceinte

centrale d’enceinte avant gauche sont maintenus en place par du ruban de même couleur.



Fixez la base du socle à l’aide des deux vis de montage

(fournies) de la base du socle.

Utilisez les deux orifices filetés qui portent l’indication “R” pour fixer la base.



•

Alignez la position des orifices qui portent l’indication “R” sur la position des

orifices filetés du socle. Si les positions ne s’alignent pas, changez le sens du

socle. (La base peut s’installer sur la face supérieure ou inférieure du socle.)

•

Lors du montage de l’enceinte avant gauche, utilisez les orifices

filetés qui portent l’indication “L”.

• Serrez les vis l’une après l’autre, puis serrez-les solidement.



Face arrière de la base du socle

2. Insérez le socle dans l’enceinte avant droite.



Alignez et insérez les deux parties saillantes du socle assem-

blé dans les deux orifices de l’enceinte avant droite





Fixez le socle à l’aide de la vis de montage du socle



(fournie).

Utilisez l’orifice fileté central pour fixer le socle à l’enceinte.



3. Raccordez les câbles d’enceinte (fournis) aux bornes.

Avant d’effectuer le raccordement, faites passer les cordons d’enceinte

dans l’orifice qui porte l’indication “R” à l’arrière de la base du socle.



(Utilisez l’orifice qui porte l’indication “L” pour l’enceinte avant gauche.)

Câble d’enceinte centrale



(environ 6 m, fourni)

Argent



: Raccordez-le à la borne négative (–) noire “CENTER”.

Cuivre



: Raccordez-le à la borne positive (+) rouge “CENTER”.

Raccordez l’autre câble d’enceinte centrale à la borne d’enceinte avant gauche.



Câbles d’enceinte



(courts : 6 m, fourni)

Argent



: Raccordez-le à la borne négative (–) noire “LF”.

Cuivre



: Raccordez-le à la borne positive (+) rouge “HF”.

Ne retirez pas les barres de court-circuit.





Tournez l’écrou à oreilles dans le sens du dévissage jusqu’à

ce que l’orifice de la borne devienne visible.



Insérez le conducteur dans l’orifice, et serrez l’écrou à oreilles.

Prenez bien garde de court-circuiter les fils d’enceinte positifs (+) et négatifs (–).



4. Fixez les câbles d’enceinte.

Enfoncez les câbles d’enceinte dans les rainures pour câble

prévues dans le socle.

Les câbles d’enceintes doivent avoir une épaisseur de 2,8 mm ou

moins pour pénétrer dans la rainure pour câble.



Rainure pour câble

Pour utiliser des câbles d’enceintes d’une épaisseur supérieure à 2,8 mm, at-

tacher des colliers en nylon aux enceintes et les utiliser pour fixer les câbles.

Exemple



Collier de serrage en nylon (fournis)



Vis du collier de serrage en nylon (fournis)



Câbles d’enceinte

Répétez les étapes 1 à 4 pour assembler l’enceinte avant gauche.

Montage en installatie

De voorluidsprekers in elkaar zetten als

staande luidsprekers

• Oefen geen overmatige druk uit op de voorgrilles van de luidspreker. U kunt de voorgrilles niet verwijderen.

• Door de kussens uit de verpakking onder de luidspreker te plaatsen kunt u de mon-

tagewerkzaamheden veilig uitvoeren. Leg de luidsprekers neer met het doek omhoog.



Te gebruiken kussens



Luidsprekers



Gebruik de vier kussens die bovenop de SB-FS1000 liggen.



Plaatsing van de kussens



Leg ze met de bovenkant omhoog.

Leg iets op het kussen, bijvoorbeeld een doek, om beschadiging te voorkomen.

• Draai de schroeven na iedere stap goed aan.

1. Bevestig de voetstukken aan de poten van de voorluidsprekers.



Lijn de twee uitsteeksels in een van de voorluidsprekerpoten



(bijgeleverd) uit met de twee openingen in het voetstuk van de

rechtervoorluidspreker



(bijgeleverd), en pas deze op elkaar.

•

De verpakkingszak voor het voetstuk van de rechtervoorluidspreker

en de verpakkingszak voor de rechtervoorluidspreker worden op

hun plaats gehouden door tape van dezelfde kleur. Bevestig het

voetstuk en de luidspreker met dezelfde kleur tape aan elkaar.

•

Op dezelfde manier wordt de verpakkingszak voor het voetstuk van

de linkervoorluidspreker en de verpakkingszak voor de linkervoor-

luidspreker op hun plaats gehouden door tape van dezelfde kleur.



Bevestig het voetstuk met behulp van de twee bevestigingsbouten (bijgeleverd).

Gebruik voor het bevestigen van het voetstuk de twee boutgaten gemerkt met “R”.



•

Lijn de boutgaten gemerkt met “R” uit met de boutgaten in de poot. Als de

boutgaten niet uitgelijnd zijn, verandert u de richting van de poot. (Het voet-

stuk kan aan de boven- en onderkant van de poot worden bevestigd.)

•

Gebruik voor het opbouwen van de linkervoorluidspreker de boutgaten gemerkt met “L”.

• Draai de schroeven beurtelings aan en draai ze tenslotte stevig vast.



Onderkant van het voetstuk

2. Bevestig de poot aan de rechtervoorluidspreker.



Lijn de twee uitsteeksels op de bovenkant van de opgebouwde poot uit met

de twee openingen in de rechtervoorluidspreker



en pas deze op elkaar.



Bevestig de poot aan de luidspreker met behulp van de lange

bevestigingsbout voor de poot



(bijgeleverd).

Gebruik het boutgat in het midden van het voetstuk om de poot aan de luidspreker te bevestigen.



3. Sluit de luidsprekerkabels (bijgeleverd) aan op de aansluitingen.

Alvorens aan te sluiten steekt u de luidsprekerkabel door de open-

ing gemerkt “R” in de achterkant van het voetstuk.



(Gebruik de opening gemerkt “L” voor de linkervoorluidspreker.)

Middenluidsprekerkabel



(ong. 6 m, bijgeleverd)

Zilver



: Sluit deze aan op de zwarte, negatieve (–) aansluiting van “CENTER”.

Koper



: Sluit deze aan op de rode, positieve (+) aansluiting van “CENTER”.

Sluit de andere middenluidsprekerkabel aan op de aansluiting van de linkervoorluidspreker.



Luidsprekerkabels



(kort: 6 m, bijgeleverd)

Zilver



: Sluit deze aan op de zwarte, negatieve (–) aansluiting van “LF”.

Koper



: Sluit deze aan op de rode, positieve (+) aansluiting van “HF”.

De kortsluitbruggen niet eruit halen.





Draai de vingermoer los tot het gat in de aansluiting zichtbaar is.



Steek de kerndraad in het gat en draai de vingermoer vast.

Pas op dat u de positieve (+) en negatieve (–) luidsprekerdraden niet kortsluit.



4. Zet de luidsprekerkabels vast.

Druk de luidsprekerkabels in de kabelgleuf die in de poot is aangebracht.

De luidsprekerkabels moeten een dikte van 2,8 mm of minder hebben

om in de kabelgleuf te passen.



Kabelgleuf

Bij gebruik van luidsprekerkabels die dikker zijn dan 2,8 mm, bevestigt u nylonklemmen

op de luidsprekers en gebruikt u deze om de luidsprekerkabels in vast te klemmen.

Voorbeeld



Nylonklem (bijgeleverd)



Schroef voor nylonklem (bijgeleverd)



Luidsprekerkabels

Herhaal de stappen 1 tot en met 4 om de linkervoorluidspreker op te bouwen.

RQT9219

ENGLISH

ESP

AÑOL

Assembly and Installation

Assembling the surround speakers as

stand types

• Do not apply an unreasonable force to the net at the front of the

speaker unit. You cannot remove the front net.

• You can carry out assembly work stably by placing the cushions in

the packing case beneath each speaker. Place the net sides of the

speaker units face up. (

page 12) Use the same cushions as

used for the front speakers.

Be sure to spread a cloth, for example, on the cushion to protect it

from damage.

• After each task, tighten the screws securely.

1. Fit the stand bases onto the surround speaker

stands.



Align the two projections in one of the surround speaker

stands



(provided) with the two holes in one of the surround

stand bases



(provided), and fit together.

Install the stand base at the end where the sticker has been adhered

on the inside.





Attach the stand base using the two stand base mounting

screws (provided).

Use the two screw holes marked “S” to attach the base.





Reverse side of stand base

2. Fit the stands onto the surround speakers.



Align the two projections in the assembled stand with the two

holes in the surround speaker



, and fit together.



Attach the stand using the stand mounting screw



(pro-

vided).

Use the center screw hole to fit the stand on to the speaker.



3. Connect the speaker cables (provided) to the

terminals

Before connection, pass the speaker cords through the hole marked

“S” in the back of the stand base.



Speaker cables



(long: 10 m, provided)

Silver (cable)



: Connect this to the black negative (–) terminal.

Copper (cable)



: Connect this to the red positive (+) terminal.

Never short-circuit positive (+) and negative (–) speaker wires.

4. Fix the speaker cables.

Press the speaker cables into the cable groove provided in the

stand.

The speaker cables must have a thickness of 2.8 mm or less to fit

into the cable groove.



Cable groove

When using speaker cables that are thicker than 2.8 mm, attach

nylon clampers to the speakers and use them to fix the cables.

Example



Nylon clamp (provided)



Screw for nylon clamp (provided)



Speaker cables

Repeat steps 1 to 4 and assemble the other surround speaker.



Attaching a stabilizing wire

Example



Remove the cover.



Wire (not included)



Ring (not included)



Screw (not included)

The wall on which the speakers are to be mounted and the screws



(not included) used for installing the speakers must be strong enough

to support a weight of at least 65 k

for the front speakers and 50 k

for

the surround speakers. Consult the contractor in charge of the work.

※

A screw which is at least 35 mm long (

see above) is used

when installing the speaker on a wooden post or pillar. In all other

cases, use a screw which is strong enough to support a weight of

at least 65 k

or 50 k

Ensamblaje e instalación

Ensamblaje de los altavoces de sonido

ambiental como altavoces tipo vertical

• No aplique una fuerza excesiva a la red de la parte delantera del

altavoz. La red delantera no puede desmontarse.

• Puede realizar el trabajo de ensamblaje de manera estable colocando los

cojines de la caja de embalaje debajo del altavoz. Coloque las caras de

redes de las unidades de altavoces hacia arriba. (

página 12) Utilice

los mismos cojines que los utilizados para los altavoces delanteros.

Asegúrese de poner un paño, por ejemplo, sobre el amortiguador

para protegerlo contra los daños.

• Apriete firmemente los tornillos después de cada tarea.

1. Fije las bases de soportes en los soportes de los

altavoces de sonido ambiental.



Alinee los dos resaltos de uno de los soportes de altavoces de

sonido ambiental



(suministrado) con los dos agujeros de

una de las bases de soportes de altavoz de sonido ambiental



(suministrado) y encájelos.

Instale la base de soporte en el extremo donde la pegatina ha sido

adherida al interior.





Coloque la base de soporte usando los dos tornillos de mon-

taje de base de soporte (suministrados).

Utilice los dos agujeros de tornillos marcados “S” para colocar la base.





Cara posterior de la base de soporte

2. Fije los soportes en los altavoces de sonido

ambiental.



Alinee los dos resaltos del soporte ensamblado con los dos

agujeros del altavoz de sonido ambiental



y encájelos.



Coloque el soporte utilizando el tornillo de montaje de soporte



(suministrado).

Use el agujero del tornillo central para fijar el soporte en el altavoz.



3. Conecte los cables de los altavoces (suministrados)

a los terminales.

Antes de hacer la conexión, pase los cables de los altavoces a través

del agujero marcado “S” en la parte posterior de la base.



Cables de altavoces



(largos: 10 m, suministrados)

Plata



: Conecte este cable al terminal negativo (–) negro.

Cobre



: Conecte este cable al terminal positivo (+) rojo.

No cortocircuite nunca los cables positivos (+) y negativos (–) de los altavoces.

4. Fije los cables de los altavoces.

Meta a presión los cables de altavoces en la ranura para cables del soporte.

Los cables de altavoces deberán tener un grosor de 2,8 mm o menos

para caber dentro de la ranura de los mismos.



Ranura para cables

Cuando utilice cables de altavoces con un grosor superior a 2,8

mm, coloque abrazaderas de nailon en los altavoces y utilícelas

para fijar los cables.

Ejemplo



Abrazadera de nailon (suministrados)



Tornillo para abrazadera de nailon (suministrados)



Cables de altavoces

Repita los pasos 1 a 4 y ensamble el otro altavoz de sonido ambiental.



Colocación de un alambre estabilizador

Ejemplo



Quite la cubierta.



Alambre (no suministrado)



Anillo (no suministrado)



Tornillo (no suministrado)

La pared en la que vayan a montarse los altavoces y los tornillos



(no

incluidos) utilizados para instalar los altavoces deberán ser lo suficiente-

mente fuertes como para poder soportar un peso mínimo de 65 k

para

los altavoces delanteros y 50 k

para los altavoces de sonido ambiental.

Consulte con el contratista encargado de hacer este trabajo.

※

Cuando se instala el altavoz en un poste o en un pilar de madera

se utiliza un tornillo de 35 mm de longitud como mínimo (

vea más arriba). En todos los demás casos, utilice un tornillo que

sea lo suficientemente fuerte como para poder soportar un peso

mínimo de 65 k

o 50 k

RQT9219

FRANÇAIS

NEDERLANDS

7.0-9.4 mm

4 mm

Montage et installation

Montage sur socle des enceintes

surround

• N’exercez pas une force excessive sur le filet sur le devant de

l’enceinte. Il est impossible de retirer le filet avant.

• Vous pouvez procéder à un montage stable en plaçant les coussinets

dans la caisse sous l’enceinte. Placez la face grillagée des enceintes

vers le haut. (

page 13) Utilisez des coussinets identiques à

ceux utilisés pour les enceintes avant.

Pensez à étendre un tissu ou autre sur le coussin pour le protéger.

• Après chaque tâche, serrez bien les vis.

1. Posez les bases de socle dans les socles

d’enceinte surround.



Alignez et insérez les deux parties saillantes de l’un des socles

d’enceinte surround



(fournis) dans les deux orifices d’une

des bases de socle d’enceinte surround



(fournies).

Installez la base du socle sur l’extrémité où l’étiquette est collée à

l’intérieur.





Fixez la base du socle à l’aide des deux vis de montage

(fournies) de la base du socle.

Utilisez les deux orifices filetés qui portent l’indication “S” pour fixer

la base.





Face arrière de la base du socle

2. Posez les socles dans les enceintes surround.



Alignez et insérez les deux parties saillantes du socle assem-

blé dans les deux orifices de l’enceinte surround





Fixez le socle à l’aide de la vis de montage du socle



(fournie).

Utilisez l’orifice fileté central pour fixer le socle à l’enceinte.



3. Raccordez les câbles d’enceinte (fournis) aux

bornes.

Avant d’effectuer le raccordement, faites passer les cordons

d’enceinte dans l’orifice qui porte l’indication “S” à l’arrière de la

base du socle.



Câbles d’enceinte



(longs : 10 m, fournis)

Argent



: Raccordez-le à la borne négative (–) noire.

Cuivre



: Raccordez-le à la borne positive (+) rouge.

Prenez bien garde de court-circuiter les fils d’enceinte positifs (+)

et négatifs (–).

4. Fixez les câbles d’enceinte.

Enfoncez les câbles d’enceinte dans les rainures pour câble

prévues dans le socle.

Les câbles d’enceintes doivent avoir une épaisseur de 2,8 mm ou

moins pour pénétrer dans la rainure pour câble.



Rainure pour câble

Pour utiliser des câbles d’enceintes d’une épaisseur supérieure

à 2,8 mm, attacher des colliers en nylon aux enceintes et les

utiliser pour fixer les câbles.

Exemple



Collier de serrage en nylon (fournis)



Vis du collier de serrage en nylon (fournis)



Câbles d’enceinte

Répétez les étapes 1 à 4 pour assembler l’autre enceinte surround.



Fixation d’un câble stabilisateur

Exemple



Retirez le couvercle.



Fil (non fourni)



Anneau (non fourni)



Vis (non fournie)

Le mur sur lequel les enceintes seront montées et les vis



(non

fournies) utilisées pour installer les enceintes doivent être assez ré-

sistants pour supporter un poids d’au moins 65 k

pour les enceintes

avant et d’au moins 50 k

pour les enceintes surround. Consultez

l’entrepreneur responsable des travaux.

※

Une vis d’au moins 35 mm de long (

voir ci-dessus) est utilisée

lors de la fixation de l’enceinte sur un poteau ou pilier en bois. Dans

tout autre cas, utilisez des vis assez résistantes pour supporter un

poids d’au moins 65 k

ou 50 k

Montage en installatie

De surroundluidsprekers in elkaar

zetten als staande luidsprekers

• Oefen geen overmatige druk uit op de voorgrilles van de luidspreker.

U kunt de voorgrilles niet verwijderen.

• Door de kussens uit de verpakking onder de luidspreker te plaatsen

kunt u de montagewerkzaamheden veilig uitvoeren. Leg de luidsprek-

ers neer met het doek omhoog. (

blz. 13) Gebruik dezelfde

kussens als voor de voorluidsprekers.

Leg iets op het kussen, bijvoorbeeld een doek, om beschadiging te voorkomen.

• Draai de schroeven na iedere stap goed aan.

1. Bevestig de voetstukken aan de poten van de

surroundluidsprekers.



Lijn de twee uitsteeksels in een van de surroundluidsprekerpoten



(bijgeleverd) uit met de twee openingen in het voetstuk van een van

de surroundluidsprekers



(bijgeleverd), en pas deze op elkaar.

Monteer het voetstuk aan het uiteinde waar een sticker aan de

binnenkant is geplakt.





Bevestig het voetstuk met behulp van de twee bevestigings-

bouten (bijgeleverd).

Gebruik voor het bevestigen van het voetstuk de twee boutgaten

gemerkt met “S”.





Onderkant van het voetstuk

2. Bevestig de poten aan de surroundluidsprekers.



Lijn de twee uitsteeksels op de bovenkant van de opgebouwde

poot uit met de twee openingen in de surroundluidspreker



en pas deze op elkaar.



Bevestig de poot aan de luidspreker met behulp van de lange

bevestigingsbout voor de poot



(bijgeleverd).

Gebruik het boutgat in het midden van het voetstuk om de poot

aan de luidspreker te bevestigen.



3. Sluit de luidsprekerkabels (bijgeleverd) aan op de

aansluitingen.

Alvorens aan te sluiten steekt u de luidsprekerkabel door de open-

ing gemerkt “S” in de achterkant van het voetstuk.



Luidsprekerkabels



(lang: 10 m, bijgeleverd)

Zilver



: Sluit deze aan op de zwarte, negatieve (–) aansluiting.

Koper



: Sluit deze aan op de rode, positieve (+) aansluiting.

Pas op dat u de positieve (+) en negatieve (–) luidsprekerdraden niet kortsluit.

4. Zet de luidsprekerkabels vast.

Druk de luidsprekerkabels in de kabelgleuf die in de poot is aangebracht.

De luidsprekerkabels moeten een dikte van 2,8 mm of minder hebben

om in de kabelgleuf te passen.



Kabelgleuf

Bij gebruik van luidsprekerkabels die dikker zijn dan 2,8 mm,

bevestigt u nylonklemmen op de luidsprekers en gebruikt u deze

om de luidsprekerkabels in vast te klemmen.

Voorbeeld



Nylonklem (bijgeleverd)



Schroef voor nylonklem (bijgeleverd)



Luidsprekerkabels

Herhaal de stappen 1 tot en met 4 om de andere surroundluid-

spreker op te bouwen.



Bevestigen van een stabiliseringsdraad

Voorbeeld



Verwijder de afdekking.



Draad (niet bijgeleverd)



Ring (niet bijgeleverd)



Schroef (niet bijgeleverd)

De muur waaraan u de luidsprekers wilt ophangen en de schroeven



(niet

bijgeleverd) die gebruikt worden om de luidsprekers te bevestigen moeten

sterk genoeg zijn om een gewicht van minstens 65 k

voor de voorluid-

sprekers en 50 k

voor de surroundluidsprekers te kunnen dragen. Zorg

ervoor dat de persoon die het werk uitvoert hiervan op de hoogte is.

※

Een schroef van minimaal 35 mm lengte (

zie hierboven) wordt

gebruikt voor het bevestigen van de luidspreker aan een houten paal

of pilaar. In alle andere gevallen gebruikt u een schroef die sterk

genoeg is een gewicht te dragen van minstens 65 k

of 50 k

RQT9219

ENGLISH

ESP

AÑOL

35 mm

Assembly and Installation

Wall-mounting the front and surround

speakers

Do not attempt to attach these speakers to walls using methods other

than those described in this manual.

• After each task, tighten the screws securely.

• Keep the removed parts carefully aside.

1. Connect the speaker cables (provided) to the

terminals.

Refer to step 3 on page 12 and step 3 on page 14.

•

If the speakers are to be wall-mounted, the stands and stand

bases need not be fitted onto the speaker units.

2. Adhere the spacers and mount the speakers on

the wall.



Remove the covers



from the back of the speakers.



Adhere the spacers



in the four locations.

•

Align the spacers with the bottom of the holes used for wall

mounting, and adhere.



Mount the speakers on the wall.



When the screws are in this position, the speaker may drop

off.



Fit the speaker securely so the screws are in this position.



Screw (not included)

Arrange the speaker cables in such a way that they will not touch

the holes used for wall mounting.



The wall on which the speakers are to be mounted and the screws



(not included) used for installing the speakers must be strong

enough to support a weight of at least 30 k

for the front speakers

and 20 k

for the surround speakers. Consult the contractor in

charge of the work.

※

A screw which is at least 35 mm long (

see above) is used

when installing the speaker on a wooden post or pillar. In all

other cases, use a screw which is strong enough to support a

weight of at least 30 k

or 20 k

Assembling a wall-mounted speaker system as a stand type



Return the speaker to the original condition by carrying out

the opposite procedure to the above.



Assemble the speaker as a stand type. (

page 12 and page

14)

Settings for connecting the recommended amplifier

to the active subwoofer

When using our SA-BX500/SA-XR700 AV control receiver (not

included)

First make the following settings.

• Refer to “Setting the Amplifier” in the instruction manual for the

SA-BX500/SA-XR700 AV control receiver.

Setting the speaker (YES/NO) and its size

Speaker to be set

SUBW (subwoofer)

LR (Front)

C (Center)

S (Surround)

Setting item

YES (Connected)

SMALL

Setting the lower region filter

Selection frequency:

100 (Frequencies of 100 Hz and below

are output to the subwoofer.)

Note

To improve the acoustics, it is recommended that the amplifier’s

center speaker output level be set 1 dB to 3 dB higher than

usual.

Ensamblaje e instalación

Montaje en pared de los altavoces

delanteros y de sonido ambiental

No intente colocar estos altavoces en paredes utilizando otros métodos

que no sean los descritos en este manual.

• Apriete firmemente los tornillos después de cada tarea.

• Ponga cuidadosamente a un lado las piezas desmontadas.

1. Conecte los cables de los altavoces (suministrados)

a los terminales.

Consulte el paso 3 en la página 12 y el paso 3 en la página 14.

•

Si los altavoces van a ser montados en una pared, los soportes

y las bases de soportes no necesitarán ser colocados en las

unidades de altavoces.

2. Fije los espaciadores y monte los altavoces en la

pared.



Quite las cubiertas



de la parte posterior de los altavoces.



Fije los espaciadores



en las cuatro ubicaciones.

•

Alinee los espaciadores con el fondo de los agujeros utilizados

para el montaje en pared y fíjelos.



Monte los altavoces en la pared.



En esta posición puede que se caiga el altavoz.



Coloque firmemente el altavoz de forma que los tornillos estén

en esta posición.



Tornillo (no suministrado)

Coloque los cables de los altavoces de forma que no toquen los

agujeros utilizados para el montaje en la pared.



La pared en la que vayan a montarse los altavoces y los tornillos



(no incluidos) utilizados para instalar los altavoces deberán ser lo

suficientemente fuertes como para poder soportar un peso mínimo

de 30 k

para los altavoces delanteros y 20 k

para los altavoces

de sonido ambiental. Consulte con el contratista encargado de

hacer este trabajo.

※

Cuando se instala el altavoz en un poste o en un pilar de madera

se utiliza un tornillo de 35 mm de longitud como mínimo (

vea más arriba). En todos los demás casos, utilice un tornillo

que sea lo suficientemente fuerte como para poder soportar un

peso mínimo de 30 k

o 20 k

Ensamblaje de un altavoz montado en pared como altavoz tipo

independiente



Vuelva a poner el altavoz en la condición original realizando

a la inversa el procedimiento descrito más arriba.



Ensamblaje del altavoz como altavoz tipo independiente.

(

página 12 y página 14)

Ajustes para conectar el amplificador recomendado

al altavoz de subgraves activo

Cuando utilice nuestro receptor de control AV modelo SA-BX500/

SA-XR700 (no suministrado)

Haga primero los ajustes siguientes.

• Consulte “Ajuste del amplificador” en el manual de instrucciones

del receptor de control AV modelo SA-BX500/SA-XR700.

Ajuste del altavoz (YES/NO) y su tamaño

Altavoz que va a ser ajustado

SUBW (subgraves)

LR (Delantero)

C (Central)

S (Ambiental)

Elemento de ajuste

YES (Conectado)

SMALL

Ajuste del filtro pasabajos

Selección de frecuencia:

100 (Las frecuencias de 100 Hz y

menos salen al altavoz de subgraves.)

Nota

Para mejorar la acústica se recomienda que el nivel de la salida

del altavoz central sea ajustado en el amplificador entre 1 dB y

3 dB más alto que lo habitual.

RQT9219

FRANÇAIS

NEDERLANDS

7.0-9.4 mm

8-10 mm

4 mm

705 mm

16.5 mm

81.5 mm

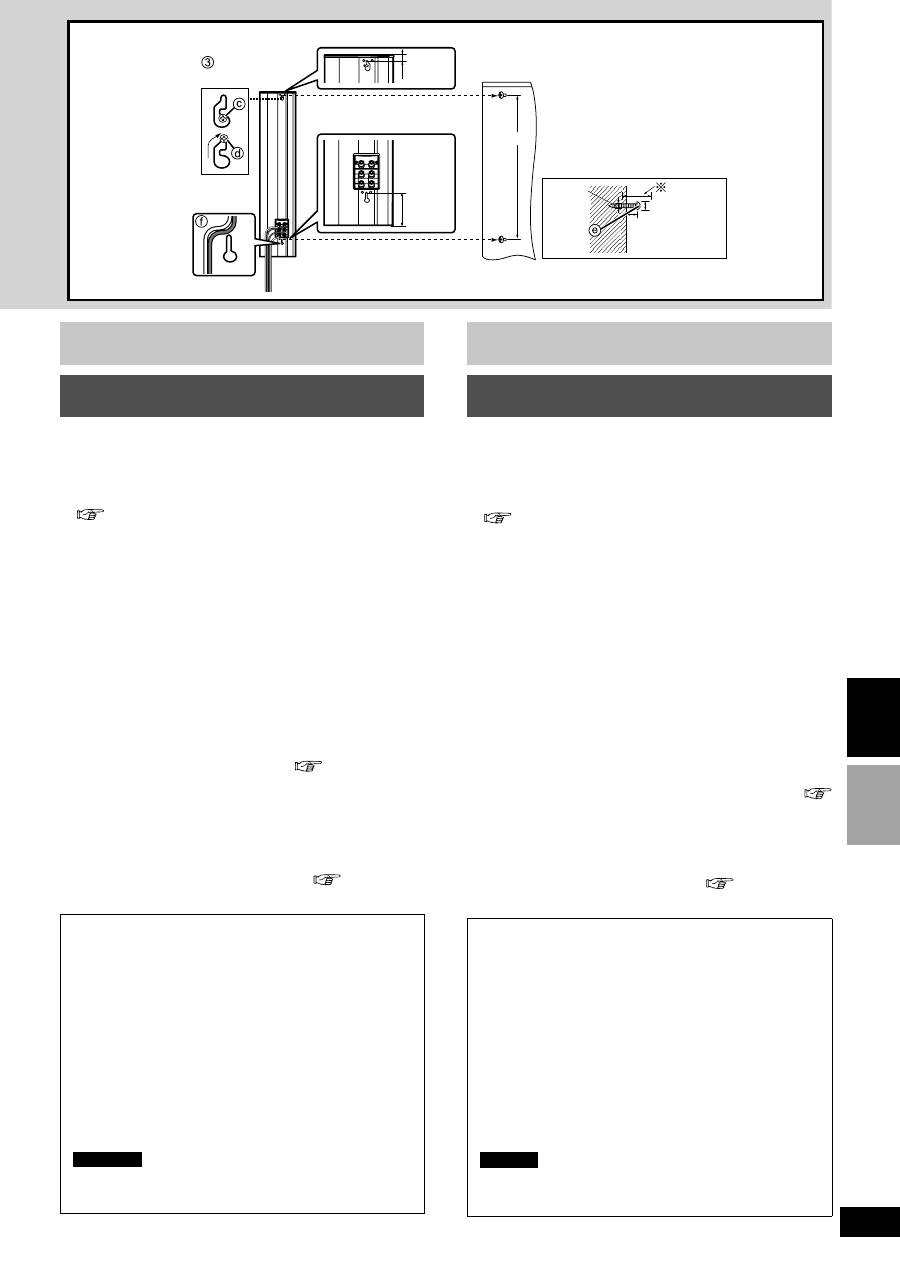

Montage et installation

Montage au mur des enceintes avant et

surround

N’essayez pas d’autres méthodes que celles décrites dans ce manuel

pour fixer ces enceintes aux murs.

• Après chaque tâche, serrez bien les vis.

• Mettez soigneusement de côté les pièces déposées.

1. Raccordez les câbles d’enceinte (fournis) aux

bornes.

Reportez-vous à l’étape 3 de la page 13 et à l’étape 3 de

la page 15.

•

Pour une installation murale des enceintes, il n’est pas nécessaire

de fixer les socles et les bases de socle sur les enceintes.

2. Fixez les entretoises et montez les enceintes sur

le mur.



Retirez les couvercles



à l’arrière des enceintes.



Fixez les entretoises



aux quatre emplacements.

•

Alignez les entretoises sur le bas des orifices utilisés pour le

montage mural, et fixez-les.



Montez les enceintes sur le mur.



Avec les vis dans cette position, l’enceinte peut tomber.



Fixez solidement l’enceinte de sorte que les vis soient dans

cette position.



Vis (non fournie)

Disposez les câbles d’enceinte de sorte qu’ils ne touchent pas les

orifices utilisés pour le montage mural.



Le mur sur lequel les enceintes seront montées et les vis



(non

fournies) utilisées pour installer les enceintes doivent être assez

résistants pour supporter un poids d’au moins 30 k

pour les

enceintes avant et d’au moins 20 k

pour les enceintes surround.

Consultez l’entrepreneur responsable des travaux.

※

Une vis d’au moins 35 mm de long (

voir ci-dessus) est

utilisée lors de la fixation de l’enceinte sur un poteau ou pilier

en bois. Dans tout autre cas, utilisez des vis assez résistantes

pour supporter un poids d’au moins 30 k

ou 20 k

Installation sur socle d’enceintes montées au mur



Ramenez l’enceinte à la condition à laquelle vous l’avez ache-

tée en procédant à l’opposé des étapes ci-dessus.



Montez les enceintes sur socle. (

page 13 et page 15)

Réglages nécessaires au raccordement de l’amplificateur

recommandé sur le caisson de graves actif

Lors de l’utilisation de l’ampli-tuner AV SA-BX500/SA-XR700

(non compris)

Commencez par procéder aux réglages suivants.

• Reportez-vous à “Réglage de l’amplificateur” dans le mode

d’emploi de l’ampli-tuner AV SA-BX500/SA-XR700.

Réglage de l’enceinte (YES/NO) et de sa taille

Enceinte à régler

SUBW (caisson de graves)

LR (Avant)

C (Centrale)

S (Surround)

Elément à régler

YES (Raccordée)

SMALL

Réglage du filtre passe-bas

Fréquence sélectionnée :

100 (Les fréquences de 100 Hz et

inférieures sont émises vers le caisson de graves.)

Remarque

Pour améliorer l’acoustique, il est recommandé de régler le niveau

de sortie de l’enceinte centrale sur l’amplificateur de 1 dB à 3 dB

plus haut que d’ordinaire.

Montage en installatie

De voor- en surroundluidsprekers aan

een muur bevestigen

Probeer deze luidsprekers niet aan een muur te bevestigen door

middel van een andere methode dan beschreven in deze gebrui-

ksaanwijzing.

• Draai de schroeven na iedere stap goed aan.

• Bewaar de verwijderde onderdelen zorgvuldig.

1. Sluit de luidsprekerkabels (bijgeleverd) aan op de

aansluitingen.

Zie stap 3 op bladzijde 13 en stap 3 op bladzijde 15.

•

Als de luidsprekers aan een muur moeten worden bevestigd,

mogen de poten en voetstukken niet aan de luidsprekers worden

bevestigd.

2. Plak de vulstukken erop en bevestig de

luidsprekers aan de muur.



Verwijder de afdekkingen



vanaf de achterkant van de luid-

sprekers.



Plak de vulstukken



op de vier plaatsen.

•

Lijn de vulstukken uit met de onderkant van de gaten die gebruikt

worden bij de muurbevestiging en plak ze erop.



Bevestig de luidsprekers aan de muur.



In deze positie is het mogelijk dat de luidspreker eraf valt.



Bevestig de luidspreker stevig in deze positie.



Schroef (niet bijgeleverd)

Leg de luidsprekersnoeren zodanig dat ze niet voor de gaten liggen

die gebruikt worden bij de muurbevestiging.



De muur waaraan u de luidsprekers wilt ophangen en de schroeven



(niet bijgeleverd) die gebruikt worden om de luidsprekers te be-

vestigen moeten sterk genoeg zijn om een gewicht van minstens 30

voor de voorluidsprekers en 20 k

voor de surroundluidsprekers

te kunnen dragen. Zorg ervoor dat de persoon die het werk uitvoert

hiervan op de hoogte is.

※

Een schroef van minimaal 35 mm lengte (

zie hierboven)

wordt gebruikt voor het bevestigen van de luidspreker aan een

houten paal of pilaar. In alle andere gevallen gebruikt u een

schroef die sterk genoeg is een gewicht te dragen van minstens

30 k

of 20 k

Een aan een muur bevestigde luidspreker ombouwen tot een

vrijstaande luidspreker



Breng de luidspreker terug in de originele staat ten tijde van aankoop

door bovenstaand stappenplan omgekeerd uit te voeren.



Monteer de luidspreker als een vrijstaande luidspreker. (

bladzijde 13 en bladzijde 15)

Instellingen voor aansluiting van de aanbevolen ver-

sterker op de actieve subwoofer

Bij gebruik van onze SA-BX500/SA-XR700 AV-regelontvanger (niet bijgeleverd)

Voltooi eerst de volgende instellingen.

• Zie “De versterker instellen” in de gebruiksaanwijzing van de

SA-BX500/SA-XR700 AV-regelontvanger.

Instellen van de luidspreker (YES/NO) en grootte ervan

In te stellen luidspreker

SUBW (subwoofer)

LR (voor)

C (midden)

S (surround)

Instelling

Ja (“YES”) (Aangesloten)

Klein (“SMALL”)

Instellen van het filter voor het lager bereik

Keuzefrequentie:

100 (Frequenties van 100 Hz en lager wor-

den weergegeven via de subwoofer.)

Opmerking

Om de akoestiek te verbeteren, adviseren wij u het uitgangsniv-

eau van de middenluidspreker van de versterker 1 tot 3 dB hoger

in te stellen dan gebruikelijk.

RQT9219

ENGLISH

ESP

AÑOL

Connections

Connect to a receiver or amplifier



with 6-

impedance for the front

and surround speakers, and a pin-type output terminal for an active

subwoofer. You cannot connect these speakers to any equipment

other than this amplifier.

Before connection

Turn off the other equipment.

Do not connect the AC mains lead until all other cables and cords

are connected.

Front and surround speakers

With the front speakers



and



, connect their center speaker cables



(approx. 6 meters) to the center terminals on the amplifier, and

connect the speaker cables



(short: 6 meters) to the front terminals.

With the surround speakers



and



, connect the speaker cables



(long: 10 meters) to the surround terminals.

Be sure to connect the (+) ends of the speaker cables to the positive

(+) terminals of the amplifier and connect their (–) ends to its negative

(–) terminals.

Never short-circuit positive (+) and negative (–) speaker wires.

Subwoofer

1. Connect using the included monaural connection

cable



to the receiver or amplifier’s subwoofer

output terminal.

For the United Kingdom:

BE SURE TO READ THE CAUTION FOR THE AC

MAINS LEAD ON PAGE 3 BEFORE CONNECTION.

2. Connect the AC mains lead



to the household

AC outlet



The included AC mains lead is for use with this unit only.

Do not use it with other equipment.

Bi-wiring connections

The front speakers come with separate mid/high-range (HF) and low-

range (LF) terminals. If your amplifier comes with two sets of speaker

terminals marked A and B, for instance, you can enjoy a more expan-

sive sound field and a greater depth in the sound by connecting the

speaker terminals to the terminals A and B on the amplifier.

• Remove the shorting bars



(but be sure to keep them in a safe

place).

• Use the speaker cables



(not provided) to connect both the HF

and LF terminals on the amplifier to the front speakers.

• Set the speaker selector switch on the amplifier to A/B (both A and

B).

(For further details, refer to the operating instructions of the ampli-

fier.)

Note

• Do not move the speaker while the speaker cables are connected.

This may cause a short circuit.

• Make sure to bundle the speaker cable with a string etc. when re-

locating the speaker cables.

Conexiones

Haga las conexiones a un receptor o amplificador



con impedancia de 6-

para los altavoces delanteros y de sonido ambiental, y emplee un terminal de

salida tipo contactos para un altavoz de subgraves activo. No puede conectar

estos altavoces a ningún otro equipo que no sea este amplificador.

Antes de hacer la conexión

Apague el otro equipo.

No conecte el cable de alimentación de CA hasta después de haber

conectado todos los demás cables.

Altavoces delanteros y de sonido

ambiental

Con los altavoces delanteros





, conecte los cables de sus al-

tavoces centrales



(6 metros aproximadamente) en los terminales

de altavoces centrales del amplificador, y conecte los cables de los

altavoces



(cortos: 6 metros) a los terminales de los altavoces

delanteros. Con los altavoces de sonido ambiental





, conecte

los cables de los altavoces



(largos: 10 metros) a los terminales de

altavoces de sonido ambiental.

Asegúrese de conectar los extremos (+) de los cables de los altavoces

a los terminales positivos (+) del amplificador y los extremos (–) a los

terminales negativos (–).

No cortocircuite nunca los cables positivos (+) y negativos (–) de

los altavoces.

Altavoz de subgraves

1. Conéctelo con el cable de conexión monofónico

suministrado



al terminal de salida de altavoz

de subgraves del receptor o amplificador.

2. Conecte el cable de alimentación de CA



a la

toma de CA del hogar



El cable de alimentación de CA suministrado es para ser utilizado

con esta unidad solamente.

No lo utilice con otros aparatos.

Conexiones tipo bicableado

Los altavoces delanteros vienen con terminales separados de gama media/alta

(HF) y de gama baja (LF). Si sus amplificadores vienen con dos juegos de

terminales de altavoces marcados A y B, por ejemplo, usted puede disfrutar de

un campo acústico más expansivo y de una mayor profundidad en el sonido co-

nectando los terminales de altavoces a los terminales A y B del amplificador.

• Quite las barras de cortocircuito



(pero asegúrese de guardarlas

en un lugar seguro).

• Use los cables de altavoces



(no suministrados) para conectar los

terminales HF y LF del amplificador a los altavoces delanteros.

• Ponga el selector de altavoces del amplificador en A/B (ambos, A y B).

(Para conocer más detalles, consulte las instrucciones de funciona-

miento del amplificador.)

Nota

• No mueva el altavoz mientras están conectados sus cables. Esto

podría causar un cortocircuito.

• Asegúrese de juntar los cables de los altavoces con una cuerda,

etc. cuando cambie la posición de los mismos.

RQT9219

FRANÇAIS

NEDERLANDS

Raccordements

Raccordez les enceintes avant et surround à un amplituner ou am-

plificateur



d’une impédance de 6-

et le caisson de graves actif

à une borne de sortie à broche. Il est impossible de connecter ces

enceintes à un appareil autre que cet amplificateur.

Avant de brancher l’appareil

Eteignez tous les autres appareils.

Ne branchez le cordon d’alimentation qu’après avoir raccordé tous

les autres câbles et cordons.

Enceintes avant et surround

Avec les enceintes avant





, raccordez leurs câbles d’enceinte

centrale



(environ 6 mètres) aux bornes centrales de l’amplificateur,

et leurs câbles d’enceinte



(courts : 6 mètres) aux bornes avant.

Avec les enceintes surround





, raccordez les câbles d’enceinte



(longs : 10 mètres) aux bornes surround.

Assurez-vous de raccorder les extrémités (+) des câbles d’enceinte

aux bornes positives (+) de l’amplificateur, et les extrémités (–) aux

bornes négatives (–).

Prenez bien garde de court-circuiter les fils d’enceinte positifs (+)

et négatifs (–).

Caisson de graves

1. Raccordez-le avec le câble de connexion monaural

fourni



à la borne de sortie de caisson de graves

sur l’ampli-tuner ou l’amplificateur.

2. Branchez le cordon d’alimentation



à une prise

secteur



Le cordon d’alimentation fourni ne doit être utilisé qu’avec ce pack

d’enceintes.

Evitez de l’utiliser avec tout autre appareil.

Connexions bifilaires

Les enceintes avant sont dotées de bornes séparées pour les

fréquences moyennes/élevées (HF) et les fréquences basses

(LF). Si votre amplificateur est doté de deux ensembles de bornes

d’enceinte portant les indications A et B, par exemple, vous pouvez

obtenir un champ sonore plus étendu et une plus grande profondeur

de son en raccordant les bornes d’enceinte aux bornes A et B de

l’amplificateur.

• Retirez les barres de court-circuit



(en vous assurant de les ranger

en un endroit sûr).

• Utilisez des câbles d’enceinte



(non fournis) pour raccorder les

bornes HF et LF de l’amplificateur aux enceintes avant.

• Réglez le sélecteur d’enceinte sur A/B (A et B) sur l’amplificateur.

(Pour plus de détails, reportez-vous au mode d’emploi de

l’amplificateur.)

Remarque

• Ne déplacez pas l’enceinte alors que les câbles d’enceinte sont

raccordés. Cela risquerait de causer un court-circuit.

• Vous devez regrouper les câbles d’enceinte avec une ficelle, etc.,

après avoir modifié leur emplacement.

Aansluitingen

Sluit aan op een ontvanger of versterker



met een 6-

impedantie

voor de voor- en surroundluidsprekers, en een pentype uitgangsaa-

nsluiting voor een actieve subwoofer. U kunt deze luidsprekers op

geen andere apparatuur aansluiten dan deze versterker.

Alvorens aan te sluiten

Schakel alle andere apparatuur uit.

Sluit het netsnoer pas aan nadat alle andere kabels en snoeren zijn

aangesloten.

Voor- en surroundluidsprekers

Van de voorluidsprekers





sluit u hun middenluidsprekerka-

bels



(ong. 6 m) aan op de middenluidsprekeraansluitingen van de

versterker, en sluit u de luidsprekerkabels



(kort: 6 m) aan op de

voorluidsprekeraansluitingen. Van de surroundluidsprekers





sluit u de luidsprekerkabels



(lang: 10 m) aan op de surroundluid-

sprekeraansluitingen.

Let er goed op dat u de (+) uiteinden van de luidsprekerkabels aansluit

op de positieve (+) aansluitingen van de versterker, en de (–) uiteinden

ervan op de negatieve (–) aansluitingen.

Pas op dat u de positieve (+) en negatieve (–) luidsprekerdraden

niet kortsluit.

Subwoofer

1. Gebruik de bijgeleverde monokabel



om de

subwoofer aan te sluiten op de subwoofer-

uitgangsaansluiting van de ontvanger of

versterker.

2. Sluit het netsnoer



aan op een stopcontact



Het bijgeleverde netsnoer is uitsluitend bestemd voor gebruik met

dit systeem.

Gebruik het niet voor andere apparatuur.

Dubbele luidsprekeraansluitingen

De voorluidsprekers zijn uitgerust met gescheiden aansluitingen voor

het hoge plus midden-frequentiebereik (HF) en het lage frequentiebereik

(LF). Als uw versterker is uitgerust met twee paar luidsprekeraansluitin-

gen (bijvoorbeeld gemerkt A en B), kunt u genieten van een ruimtelijker

geluidsveld en grotere geluidsdiepte door de luidsprekeraansluitingen

te verbinden met de A- en B-aansluitingen van de versterker.

• Verwijder de kortsluitbruggen



(maar bewaar ze op een veilige

plaats).

• Gebruik de luidsprekerkabels



(niet bijgeleverd) om de HF- en

LF-aansluitingen van de versterker aan te sluiten op de voorluid-

sprekers.

• Zet de luidspreker-keuzeschakelaar van de versterker in de stand

A/B (zowel A als B). (Voor verdere informatie leest u de gebruiksaa-

nwijzing van de versterker.)

Opmerking

• Verplaats de luidsprekers niet terwijl de luidsprekerkabels zijn aang-

esloten. Dit kan namelijk kortsluiting veroorzaken.

• Bundel de luidsprekerkabels samen door middel van een touwtje

e.d. wanneer u de luidsprekerkabels wilt verplaatsen.

RQT9219

ENGLISH

ESP

AÑOL

VOLUME

LOW PASS FILTER

PHASE

POWER

MAX

MIN

200

150

100

NORMAL

REVERSE

OFF

AUTO OPERATION ON/OFF

DUAL DRIVE ACTIVE SUBWOOFER

PHASE

NORMAL

REVERSE

VOLUME

LOW PASS FILTER

PHASE

MAX

MIN

200

150

100

NORMAL

REVERSE

OFF

AUTO OPERATION ON/OFF

DUAL DRIVE ACTIVE SUBWOOFER

POWER

4 3 5 1 2

Subwoofer operation

The active subwoofer reproduces very low frequency sound mon-

aurally, making use of the fact that the human ear does not sense

direction in the low frequency region.

You can emphasize low frequencies by combining the active subwoofer

with the speaker system.

1. Set [POWER] to “

ON”.

The indicator turns green.

2. Output sound from the receiver or amplifier



and adjust the volume to a suitable level.

See the operating instructions for the other equipment for details.

• Do not adjust the bass as this can cause distortion.

•

If the volume control on the amplifier is left in the minimum position or

there is no signal from the amplifier for more than 10 minutes, the active

subwoofer will automatically switch to standby and the power lamp will

turn red. If you turn up the volume control on the amplifier or if a signal

enters the subwoofer from the amplifier, the subwoofer will automatically

switch to the operation mode and the power lamp will turn green.

Note, however, that the subwoofer may sometimes fail to switch to

standby due to noise emitted by the amplifier to which it is connected.

3. Set [LOW PASS FILTER].

•

Refer to “Frequency response by LOW PASS FILTER setting”



•

When you adjust the frequency domain of subwoofer with your

receiver or amplifier, set [LOW PASS FILTER] to 200 Hz.

4. Adjust [VOLUME] to a suitable level.

•

Gradually turn up the volume control from the minimum position and set it

in a position where the output from the subwoofer is balanced with the front

speakers and also there is no distortion in the low frequency region.

• Refer to “Level change according to volume control setting”



5. Play something, then set [PHASE] to “

NORMAL”

or “

REVERSE” so the sound is normal.

The subwoofer and speakers cancel each other out (causing

unusual, muffled sound) if the phase setting is incorrect.

Set [POWER] to “

OFF”.

The indicator turns off.

When you wish to reproduce 2-channel stereo music

The output in the low range sometimes may be excessively high de-

pending on the setting of the amplifier and the active subwoofer when

you are reproducing a multi-channel movie source.

Reduce the subwoofer level at the amplifier side.

Also, note that you may be able to obtain more natural sound quality by

reducing the frequency of the “low-pass filter” on the active subwoofer.

Note

If the volume output is too loud, this unit’s amplifier can be clipped,

causing output to sound unusual. Reduce the volume of the receiver

or amplifier or the volume of this unit if this occurs.

When settings are complete

The only operation you should have to perform daily is press [POWER]

to turn the unit ON/OFF.

If you reposition the system and the acoustics change, reset the unit

as necessary.

Protection circuitry (SB-WA1000)

This speaker is provided with a protection circuit. If trouble develops

inside the speaker because the speaker is being used in an abnormally

hot location or because excessively high input signals are supplied,

the protection circuit may be triggered, shutting down the output.

It could take approximately an hour for the protection circuitry

to reset.

If sound is interrupted during play...

1. Reduce the volume level from the receiver or amplifier.

2. Press [POWER] to turn the unit off.

3. Check the temperature and connections for problems.

Remove the cause of any problems discovered. Press

[POWER] to turn the unit on.

Should the unit still not function properly...

Pull out the plug and consult your dealer.

Operación del altavoz de subgraves

El altavoz de subgraves activo reproduce monofónicamente el sonido

de frecuencias muy bajas, aprovechando el hecho de que el oído

humano no siente la dirección en la zona de frecuencias bajas.

Usted puede realzar las frecuencias bajas combinando el altavoz de

subgraves activo con el sistema de altavoces.

1. Ponga [POWER] en “

ON”.

El indicador se pone verde.

2. Dé salida al sonido del receptor o amplificador



y ajuste el volumen a un nivel apropiado.

Consulte las instrucciones de funcionamiento del otro equipo para conocer detalles.

• No ajuste los graves porque esto puede causar distorsión.

•

Si el control de volumen del amplificador se deja en la posición del mínimo

o no hay señal procedente del amplificador durante más de 10 minutos, el

altavoz de subgraves activo se pondrá automáticamente en el modo de

espera y la luz de la alimentación se pondrá roja. Si sube el volumen en el

amplificador o entra una señal en el altavoz de subgraves procedente del

amplificador, el altavoz de subgraves se pondrá automáticamente en el

modo de funcionamiento y la luz de la alimentación se pondrá verde.

Note, sin embargo, que el altavoz de subgraves podrá no ponerse algunas veces en el

modo de espera debido al ruido emitido por el amplificador al que está conectado.

3. Ajuste [LOW PASS FILTER].

•

Consulte “Respuesta de frecuencia del ajuste LOW PASS FILTER”



•

Cuando ajuste el dominio frecuencial del altavoz de subgraves con su

receptor o amplificador, ponga [LOW PASS FILTER] en 200 Hz.

4. Ajuste [VOLUME] a un nivel apropiado.

•

Gire poco a poco el control de volumen desde la posición del mínimo y póngalo en una

posición donde la salida del altavoz de subgraves quede equilibrada con los altavoces

delanteros y no haya tampoco distorsión en la zona de frecuencias bajas.

•

Consulte “Cambio de nivel según el ajuste del control de volumen”



5. Reproduzca algo y luego ajuste [PHASE] a “

NORMAL”

o “

REVERSE” para que el sonido sea normal.

Si la fase no es correcta el altavoz de subgraves y los demás altavo-

ces se anularán entre sí (causando un sonido extraño y apagado).

Ponga [POWER] en “

OFF”.

El indicador se apaga.

Cuando quiera reproducir música estéreo de 2 canales

La salida en la gama baja puede ser algunas veces excesivamente alta

dependiendo del ajuste del amplificador y el altavoz de subgraves activo

cuando usted está reproduciendo películas de múltiples canales.

Reduzca el nivel del altavoz de subgraves en el amplificador.

Tenga también en cuenta que tal vez pueda obtener una calidad de sonido más natural

reduciendo la frecuencia del “filtro pasabajos” en el altavoz de subgraves activo.

Nota

Si la salida del sonido está demasiado alta, el amplificador de esta unidad

podrá bloquearse, haciendo que la salida suene mal. Si ocurre esto, re-

duzca el volumen del receptor, el del amplificador o el de esta unidad.

Cuando los ajustes están completos

La única operación que Ud. deberá realizar diariamente es presionar

[POWER] para encender y apagar la unidad.

Si Ud. reubica el sistema y la acústica cambia, reajuste la unidad como fuera necesario.

Circuitos de protección (SB-WA1000)

El altavoz dispone de un circuito de protección. Si se produce un problema

dentro del altavoz porque éste está siendo utilizado en un lugar excesiva-

mente caliente o porque se suministran señales de entrada excesivamente

altas, el circuito de protección podrá activarse y cortar la salida.

Puede transcurrir aproximadamente una hora hasta que se

restablezcan los circuitos de protección.

Si el sonido se interrumpe durante la reproducción…

1. Reduzca el nivel del volumen del receptor o amplificador.

2. Pulse [POWER] para apagar la unidad.

3. Compruebe la temperatura y las conexiones por si hubiera algún problema.

Elimine la causa de cualquier problema que se descubra.

Pulse [POWER] para encender la unidad.

Si la unidad no funciona correctamente…

Desenchúfela y consulte a su distribuidor.

RQT9219

FRANÇAIS

NEDERLANDS

50 100 200

500 1000 (Hz)

10 dB

(max)

10 dB

50 100 200

500 1000 (Hz)

200

150

100

(approximate levels)

(niveles aproximados)

(niveaux approximatifs)

(approximatieve niveaus )

(approximate levels)

(niveles aproximados)

(niveaux approximatifs)

(approximatieve niveaus )

Utilisation du caisson de graves

Le caisson de graves actif reproduit un son monaural à basse fréquence, en mettant à profit le

fait que l’oreille humaine ne perçoive pas la direction dans la région basses fréquences.

Vous pouvez accentuer les basses fréquences en associant le caisson

de graves actif avec le système d’enceintes.

1. Mettez [POWER] sur “

ON”.

Le témoin devient vert.

2. Emettez le son depuis l’ampli-tuner ou l’amplificateur



et réglez le volume sur le niveau désiré.

Pour plus de détails sur l’autre appareil, consultez son mode d’emploi.

• Ne réglez pas les graves, cela risquerait de causer de la distorsion.

•

Si le bouton du volume sur l’amplificateur est laissé sur la position minimum

ou qu’il n’y a pas de signal provenant de l’amplificateur pendant plus de

10 minutes, le caisson de graves actif passera automatiquement en mode

d’attente et le témoin d’alimentation deviendra rouge. Si vous augmentez le

volume sur l’amplificateur ou si un signal est entré dans le caisson de graves

à partir de l’amplificateur, le caisson de graves passera automatiquement

en mode de fonctionnement et le témoin d’alimentation deviendra vert.

Notez, cependant, que le caisson de graves peut quelquefois ne pas passer en mode

d’attente en raison du bruit généré par l’amplificateur auquel il est raccordé.

3. Réglez [LOW PASS FILTER].

•

Reportez-vous à “Réponse en fréquence suivant le réglage de

LOW PASS FILTER”



•

Lorsque vous ajustez le domaine fréquentiel du caisson de graves avec votre

ampli-tuner ou amplificateur, réglez [LOW PASS FILTER] sur 200 Hz.

4. Réglez [VOLUME] sur le niveau désiré.

•

Augmentez progressivement le volume à partir de sa position minimum et réglez-le

sur une position où la sortie du caisson de graves est équilibrée par les enceintes

avant et là où il n’y a pas de distorsion dans la région basses fréquences.

• Reportez-vous à “Changement de niveau d’après le réglage du volume”



5. Faites la lecture d’un morceau puis réglez [PHASE] sur “

NORMAL” ou “

REVERSE” pour que le son soit normal.

Si la mauvais réglage de phase est sélectionné, le caisson de grave et les enceintes

s’annulent réciproquement (ce qui résulte en un son anormal, assourdi).

Mettez [POWER] sur “

OFF”.

Le témoin s’éteint.

Lorsque vous souhaitez reproduire un son stéréo à 2 canaux

La sortie dans la gamme sub-audio peut quelquefois être excessive-

ment élevée selon le réglage de l’amplificateur et du caisson de graves

actif lorsque vous reproduisez une source film multi-canal.

Diminuez le niveau du caisson de graves du côté de l’amplificateur.

En outre, notez que vous pourrez obtenir une qualité de son plus naturel en

diminuant la fréquence sur “filtre passe-bas” sur le caisson de graves actif.

Remarque

Si le volume de sortie est trop élevé, l’amplificateur de l’appareil peut être

écrêté, ce qui rendra la sortie de son anormale. Réduisez soit le volume

de l’ampli-tuner, de l’amplificateur ou de cet appareil si cela se produit.

Lorsque les réglages sont terminés

Désormais, il n’y a plus qu’à appuyer sur [POWER] pour mettre

l’appareil sous/hors tension.

Si l’on transporte l’appareil et que l’acoustique a changé, il faudra

recommencer les réglages.

Circuits de protection (SB-WA1000)

Cette enceinte est dotée d’un circuit de protection. En cas de problème à

l’intérieur de l’enceinte, si elle est utilisée dans un endroit exceptionnelle-

ment chaud ou si des signaux d’entrée excessivement élevés sont reçus,

le circuit de protection peut être activé et couper la sortie du son.

La réinitialisation des circuits de protection peut prendre environ une heure.

Si le son est interrompu pendant la lecture...

1. Réduisez le niveau de volume de l’ampli-tuner ou de l’amplificateur.

2. Appuyez sur [POWER] pour éteindre l’appareil.

3. Vérifiez la température et les connexions pour identifier le problème.

Eliminez la cause du problème identifié. Appuyez sur [POW-

ER] pour allumer l’appareil.

Si l’appareil ne fonctionne toujours pas correctement...

Débranchez la fiche et consultez votre distributeur.

Gebruik van de subwoofer

De actieve subwoofer geeft de zeer lage frequenties in mono weer en

maakt hierbij gebruik van het gegeven dat het menselijke gehoor niet

in staat is om de richting van de lage frequenties te ontdekken.

De weergave van de lage frequenties kunnen versterkt worden door

de actieve subwoofer te combineren met het luidsprekersysteem.

1. Druk [POWER] in de “

ON” stand.

De indicator brandt groen.

2. Geef geluid weer op de ontvanger of versterker



en stel het volume in op een geschikt niveau.

Voor bijzonderheden, zie de gebruiksaanwijzing van de ontvanger of versterker.

• Stel de lage tonen niet in, aangezien dit geluidsvervorming kan veroorzaken.

•

Als het versterkervolume langer dan 10 minuten in de laagste stand blijft

staan of als geen signaal van de versterker wordt ontvangen, zal de actieve

subwoofer automatisch stand-by worden gezet en zal de indicator rood gaan

branden. Wanneer het volume op de versterker wordt verhoogd of als de

subwoofer een signaal van de versterker ontvangt, zal de subwoofer au-

tomatisch worden ingeschakeld en zal de indicator groen gaan branden.

Het kan echter gebeuren dat de subwoofer niet stand-by wordt gezet

vanwege ruis die door de aangesloten versterker wordt voortgebracht.

3. Stel [LOW PASS FILTER] in.

•

Zie hiervoor “Frequen tiekarakteris tiek door instelling van LOW PASS FILTER”



•

Om het toonbereik van de subwoofer met behulp van de ontvanger of ver-

sterker te veranderen moet u het [LOW PASS FILTER] instellen op 200 Hz.

4. Stel [VOLUME] in op een geschikt niveau.

•

Draai de volumeknop vanaf de laagste stand geleidelijk naar rechts tot de

stand waarbij de weergave van de subwoofer en de voorluidsprekers in balans

zijn en er geen vervorming in het lage frequentiebereik aanwezig is.

•

Raadpleeg “Niveauverandering overeenkomstig de instelling van volumeregelaar”



5. Geef wat muziek weer en stel [PHASE] in op “

NORMAL”

of “

REVERSE” zodat het geluid normaal klinkt.

Indien de fase niet juist is, zullen de subwoofer en de andere luidsprekers

elkaar tegenwerken (hetgeen resulteert in abnormaal of gedempt geluid).

Druk [POWER] in de “

OFF” stand.

De indicator gaat uit.

Als u 2-kanaals stereomuziek wilt weergeven

Tijdens het weergeven van meerkanaals filmgeluid kan het volumeniveau van het lage frequen-

tiebereik soms erg hoog zijn, afhankelijk van de instelling van de versterker en de subwoofer.

In dat geval moet u het volumeniveau van de subwoofer op de versterker verlagen.

Merk bovendien op dat u een natuurlijkere geluidskwaliteit kunt verkrijgen door

de frequentie van het “laagdoorlaatfilter” op de actieve subwoofer te verlagen.

Opmerking

Indien het uitgangsvolume te hoog is, zal de versterker van dit apparaat soms wor-

den begrensd zodat het uitgangsgeluid abnormaal zal klinken. In dat geval moet u

het volumeniveau op de ontvanger of versterker, of op dit apparaat verlagen.

Wanneer de instellingen zijn voltooid

U hoeft nu dagelijks niets anders te doen dan [POWER] in te drukken

om het apparaat IN/UIT te schakelen.

Indien u het systeem verplaatst en de akoestiek daardoor verandert,

dient u het apparaat opnieuw in te stellen.

Beveiligingscircuit (SB-WA1000)

Deze luidspreker is uitgerust met een beveiligingsschakeling. Als

zich binnenin de luidspreker een probleem voordoet omdat de luid-

spreker wordt gebruikt in een abnormaal warme omgeving of omdat

buitensporig hoge ingangssignalen worden ingevoerd, kan de bevei-

ligingsschakeling in werking treden en de uitvoer onderbreken.

Het kan ongeveer een uur duren voordat de beveiligingsschakel-

ing wordt teruggesteld.

Indien de geluidsweergave wordt onderbroken…

1. Verminder het volumeniveau op de ontvanger of versterker.

2. Druk op [POWER] om het apparaat uit te schakelen.

3. Controleer de temperatuur en of de aansluitingen juist zijn.

Elimineer de oorzaak van het probleem. Druk op [POWER]

om het apparaat weer in te schakelen.

Indien het apparaat nog steeds niet juist werkt…

Trek de stekker uit het stopcontact en raadpleeg uw handelaar.

RQT9219

ENGLISH

ESP

AÑOL

Other notes

When used with a CRT TV set

• Depending on how the installation is configured, irregular coloring

may occur. If this occurs, turn the television off for about 30 minutes.

The television’s demagnetizing function should correct the problem.

If it persists, move the speakers further away from the television.

This speaker system is not magnetically shielded.

Do not place it near a PC or other device that is affected by magnetic

fields.

Keep magnetized items away.

Magnetized cards, bank cards, commuter passes, etc., can be dam-

aged if placed too closed to the speaker magnets. Clocks may also

be affected.

Avoid locations such as described below :

• In direct sunlight

• Near heating appliances or other sources of heat

• Where the humidity is high

Otras notas

Cuando se utilice un televisor con tubo de rayos catódicos

• Dependiendo de cómo se configure la instalación es posible que

se produzcan colores irregulares. Si ocurre esto, apague el televi-

sor durante unos 30 minutos. La función de desmagnetización del

televisor deberá corregir el problema. En caso contrario, separe más

aún los altavoces del televisor.

Este sistema de altavoces no está blindado magnética-

mente.

No lo coloque cerca de un PC u otro dispositivo que sea afectado por

los campos magnéticos.

Aleje los objetos magnetizados.

Las tarjetas magnetizadas, las tarjetas de bancos, los pases de vi-

ajeros, etc., pueden estropearse si se dejan demasiado cerca de los

imanes de los altavoces. Los relojes también pueden ser afectados.

Evite ubicaciones como las indicadas a continuación:

• Expuestas a los rayos solares directos

• Próximas a dispositivos de calefacción u otras fuentes de calor

• Donde la humedad sea excesiva

Speci fi cations

SB-FC1000L/SB-FC1000R

FRONT SPEAKER SECTION

Type

3 way 4 speaker system Bass-reflex type

Speaker

Woofer:

8 cm cone type x 2

Tweeter:

2.5 cm dome type x 1

Super Tweeter:

1.2 cm dome type x 1

Impedance (HF/LF)

Input power (IEC) (HF/LF)

200 W (MAX), 100 W (RATED)

Sound pressure level

82.5 dB/W (1.0 m)

Crossover frequency

2.5 kHz, 20 kHz

Frequency range

65 Hz – 100 kHz (at –16 dB)

75 Hz – 90 kHz (at –10 dB)

CENTER SPEAKER SECTION

Type

3 way 3 speaker system Bass-reflex type

Speaker

Woofer:

8 cm cone type x 1

Midrange:

6.5 cm cone type x 1

Tweeter:

2.5 cm dome type x 1

Impedance

Input power (IEC)

100 W (MAX), 50 W (RATED)

Sound pressure level

80 dB/W (1.0 m)

Crossover frequency

800 Hz, 3 kHz

Frequency range

65 Hz – 50 kHz (at –16 dB)

75 Hz – 40 kHz (at –10 dB)

GENERAL

Dimensions (W x H x D)

279 mm x 1298 mm x 279 mm (with the stand)

175 mm x 802 mm x 102 mm (For wall-mounting)

Mass

Approx. 12.6 k

(with the stand)

Approx. 5.4 k

(For wall-mounting)

SB-HS1000

Type

2 way 3 speaker system Bass-reflex type

Speaker

Woofer:

8 cm cone type x 2

Tweeter:

2.5 cm dome type x 1

Impedance

Input power (IEC)

200 W (MAX), 100 W (RATED)

Sound pressure level

82.5 dB/W (1.0 m)

Crossover frequency

2.5

kHz

Frequency range

65 Hz – 50 kHz (at –16 dB)

75 Hz – 40 kHz (at –10 dB)

Dimensions (W x H x D)

279 mm x 1298 mm x 279 mm (with the stand)

125 mm x 802 mm x 87 mm (For wall-mounting)

Mass

Approx. 9.3 k

(with the stand)

Approx. 3.7 k

(For wall-mounting)

SB-WA1000

SPEAKER SECTION

Type

1 way 2 speaker system Bass-reflex type

Speaker

Woofer:

17 cm cone type x 2

Sound pressure level

83 dB/W (1.0 m)

Frequency range (with amp)

28 Hz – 300 Hz (at –16 dB)

32 Hz – 240 Hz (at –10 dB)

AMPLIFIER SECTION

Output power

100 W (6

) x 2 (THD 0.9%)

Input sensitivity / Input Impedance

300 mV/33 k

(RCA jack)

Phase switching

NORMAL/REVERSE

Low pass filter

50 Hz – 200 Hz Variable

GENERAL

Power supply

AC 230 V – 240 V, 50 Hz

Power consumption

140 W

Dimensions (W x H x D)

254 mm x 496 mm x 500 mm

Mass

Approx. 22 k

Power consumption in input standby condition

1.5

Note

Specifications are subject to change without notice.

Especi fi caciones técnicas

SB-FC1000L/SB-FC1000R

SECCIÓN DE ALTAVOCES DELANTEROS

Tipo

Sistema de 4 altavoces de 3 vías tipo reflexión de graves

Altavoces

Graves:

2 de tipo cónico de 8 cm

Agudos:

1 de tipo cúpula de 2,5 cm

Superagudos:

1 de tipo cúpula de 1,2 cm

Impedancia (HF/LF)

Potencia de entrada (IEC) (HF/LF)

200 W (máxima), 100 W (nominal)

Nivel de presión acústica

82,5 dB/W (1,0 m)

Frecuencia de cruce

2,5 kHz, 20 kHz

Gama de frecuencias

65 Hz – 100 kHz (a –16 dB)

75 Hz – 90 kHz (a –10 dB)

SECCIÓN DE ALTAVOCES CENTRALES

Tipo

Sistema de 3 altavoces de 3 vías tipo reflexión de graves

Altavoces

Graves:

1 de tipo cónico de 8 cm

Gama media:

1 de tipo cónico de 6,5 cm

Agudos:

1 de tipo cúpula de 2,5 cm

Impedancia

Potencia de entrada (IEC)

100 W (máxima), 50 W (nominal)

Nivel de presión acústica

80 dB/W (1,0 m)

Frecuencia de cruce

800 Hz, 3 kHz

Gama de frecuencias

65 Hz – 50 kHz (a –16 dB)

75 Hz – 40 kHz (a –10 dB)

GENERALIDADES

Dimensiones (An x Al x Prof)

279 mm x 1298 mm x 279 mm (con el soporte)

175 mm x 802 mm x 102 mm (para montar en pared)

Peso

Aprox. 12,6 k

(con el soporte)

Aprox. 5,4 k

(para montar en pared)

SB-HS1000

Tipo

Sistema de 3 altavoces de 2 vías tipo reflexión de graves

Altavoces

Graves:

2 de tipo cónico de 8 cm

Agudos:

1 de tipo cúpula de 2,5 cm

Impedancia

Potencia de entrada (IEC)

200 W (máxima), 100 W (nominal)

Nivel de presión acústica

82,5 dB/W (1,0 m)

Frecuencia de cruce

2,5

kHz

Gama de frecuencias

65 Hz – 50 kHz (a –16 dB)

75 Hz – 40 kHz (a –10 dB)

Dimensiones (An x Al x Prof)

279 mm x 1298 mm x 279 mm (con el soporte)

125 mm x 802 mm x 87 mm (para montaje en pared)

Peso

Aprox. 9,3 k

(con el soporte)

Aprox. 3,7 k

(para montaje en pared)

SB-WA1000

SECCIÓN DE ALTAVOCES

Tipo

Sistema de 2 altavoces de 1 vía tipo reflexión de graves

Altavoces

Graves:

2 de tipo cónico de 17 cm

Nivel de presión acústica

83 dB/W (1,0 m)

Gama de frecuencias (con amplificador)

28 Hz – 300 Hz (a –16 dB)

32 Hz – 240 Hz (a –10 dB)

SECCIÓN DEL AMPLIFICADOR

Potencia de salida

100 W (6

) x 2 (DAT de 0,9%)

Sensibilidad/impedancia de entrada

300 mV/33 k

(toma RCA)

Conmutación de fase

Normal/Invertida

Filtro pasabajos

50 Hz – 200 Hz, variable

GENERALIDADES

Alimentación

CA 230 V – 240 V, 50 Hz

Consumo

140

Dimensiones (An x Al x Prof)

254 mm x 496 mm x 500 mm

Peso

Aprox. 22 k

Consumo de energía en el modo de espera

1,5

Nota

Las especificaciones están sujetas a cambios sin previo aviso.

RQT9219

FRANÇAIS

NEDERLANDS

Autres remarques

Lors de l’utilisation avec un téléviseur à écran à tube

cathodique

• Suivant la configuration de l’installation, il peut y avoir des couleurs

irrégulières. Le cas échéant, éteignez le téléviseur environ 30 min-

utes. La fonction de démagnétisation du téléviseur devrait corriger

le problème. S’il persiste, éloignez davantage les enceintes du

téléviseur.

Ces enceintes ne possèdent pas de blindage magné-

tique.

Ne les placez pas près d’un ordinateur ou autre appareil affecté par

les champs magnétiques.

Eloignez les objets magnétiques.

Les cartes magnétiques, cartes bancaires, titres de transport, etc.

risquent d’être endommagés si on les amène trop près des aimants

d’enceinte. Les horloges risquent également d’être affectées.

Evitez de placer l’appareil aux endroits suivants:

• Sous les rayons directs du soleil

• A proximité d’appareils de chauffage ou d’autres sources de chaleur

• Dans des endroits très humides

Overige opmerkingen

Bij gebruik met een beeldbuistelevisie

• Afhankelijk van hoe de installatie is geconfigureerd, kunnen onre-

gelmatige kleuren optreden. Als dit gebeurt, schakelt u de televisie

uit gedurende 30 minuten. De demagnetiseerfunctie van de televisie

moet het probleem verhelpen. Als het probleem aanhoudt, plaatst u

de luidsprekers verder bij de televisie vandaan.

Dit luidsprekersysteem is niet magnetisch afgeschermd.

Stel het niet op in de buurt van een computer of ander apparaat dat

wordt beïnvloed door magnetische velden.

Houd gemagnetiseerde voorwerpen uit de buurt.

Gemagnetiseerde kaarten, bankkaarten, pasjes e.d. kunnen beschad-

igd raken wanneer deze te dicht bij de luidsprekermagneten worden

gebracht. Ook klokken kunnen nadelige invloed ondergaan.

Vermijd de hieronder aangegeven plaatsen:

• Plaatsen in direct zonlicht

• In de nabijheid van verwarmingstoestellen of andere warmtebronnen

• Plaatsen met een hoge vochtigheid

Données techniques

SB-FC1000L/SB-FC1000R

SECTION ENCEINTE AVANT

Type

Système Bass-reflex, 3 voies, 4 haut-parleurs

Enceinte

Woofer :

à cône de 8 cm x 2

Tweeter :

à dôme de 2,5 cm x 1

Super Tweeter :

à dôme de 1,2 cm x 1

Impédance (HF/LF)

Puissance d’entrée (IEC) (HF/LF)

200 W (MAX), 100 W (NOMINALE)

Niveau de pression sonore

82,5 dB/W (1,0 m)

Fréquence de recouvrement

2,5 kHz, 20 kHz

Plage de fréquence

65 Hz – 100 kHz (à –16 dB)

75 Hz – 90 kHz (à –10 dB)

SECTION ENCEINTE CENTRALE

Type

Système Bass-reflex, 3 voies, 3 haut-parleurs

Enceinte

Woofer :

à cône de 8 cm x 1

Plage moyenne :

à cône de 6,5 cm x 1

Tweeter :

à dôme de 2,5 cm x 1

Impédance

Puissance d’entrée (IEC)

100 W (MAX), 50 W (NOMINALE)

Niveau de pression sonore

80 dB/W (1,0 m)

Fréquence de recouvrement

800 Hz, 3 kHz

Plage de fréquence

65 Hz – 50 kHz (à –16 dB)

75 Hz – 40 kHz (à –10 dB)

GÉNÉRALITÉS

Dimensions (L x H x P)

279 mm x 1 298 mm x 279 mm (avec le socle)

175 mm x 802 mm x 102 mm (pour montage au mur)

Poids

Environ 12,6 k

(avec le socle)

Environ 5,4 k

(pour montage au mur)

SB-HS1000

Type

Système Bass-reflex, 2 voies, 3 haut-parleurs

Enceinte

Woofer :

à cône de 8 cm x 2

Tweeter :

à dôme de 2,5 cm x 1

Impédance

Puissance d’entrée (IEC)

200 W (MAX), 100 W (NOMINALE)

Niveau de pression sonore

82,5 dB/W (1,0 m)

Fréquence de recouvrement

2,5

kHz

Plage de fréquence

65 Hz – 50 kHz (à –16 dB)

75 Hz – 40 kHz (à –10 dB)

Dimensions (L x H x P)

279 mm x 1 298 mm x 279 mm (avec le socle)

125 mm x 802 mm x 87 mm (pour montage au mur)

Poids

Environ 9,3 k

(avec le socle)

Environ 3,7 k

(pour montage au mur)

SB-WA1000

SECTION ENCEINTE

Type

Système Bass-reflex, 1 voie, 2 haut-parleurs

Enceinte

Woofer :

à cône de 17 cm x 2

Niveau de pression sonore

83 dB/W (1,0 m)

Plage de fréquence (avec ampli)

28 Hz – 300 Hz (à –16 dB)

32 Hz – 240 Hz (à –10 dB)

SECTION AMPLIFICATEUR

Puissance de sortie

100 W (6

) x 2 (DHT 0,9%)

Sensibilité d’entrée / Impédance d’entrée

300 mV/33 k

(prise RCA)

Changement de phase

NORMAL/INVERSE

Filtre passe-bas

Variable, 50 Hz – 200 Hz

GÉNÉRALITÉS

Alimentation

CA 230 V – 240 V, 50 Hz

Consommation

140

Dimensions (L x H x P)

254 mm x 496 mm x 500 mm

Poids

Environ 22 k

Consommation en attente d’entrée

1,5

Remarque

Spécifications sujettes à modifications sans préavis.

Technische gegevens

SB-FC1000L/SB-FC1000R

VOORLUIDSPREKER-GEDEELTE

Model

3-weg 4-luidsprekersysteem met basreflectie

Luidspreker

Woofer:

8 cm conustype x 2

Tweeter:

2,5 cm koepeltype x 1

Supertweeter:

1,2 cm koepeltype x 1

Impedantie (HF/LF)

Ingangsvermogen (IEC) (HF/LF)

200 W (MAXIMAAL), 100 W (NOMINAAL)

Geluidsdrukniveau

82,5 dB/W (1,0 m)

Kantelfrequentie

2,5 kHz, 20 kHz

Frequentiebereik

65 Hz – 100 kHz (bij –16 dB)

75 Hz – 90 kHz (bij –10 dB)

MIDDENLUIDSPREKER-GEDEELTE

Model

3-weg 3-luidsprekersysteem met basreflectie

Luidspreker

Woofer:

8 cm conustype x 1

Middenbereik:

6,5 cm conustype x 1

Tweeter:

2,5 cm koepeltype x 1

Impedantie

Ingangsvermogen (IEC)

100 W (MAXIMAAL), 50 W (NOMINAAL)

Geluidsdrukniveau

80 dB/W (1,0 m)

Kantelfrequentie

800 Hz, 3 kHz

Frequentiebereik

65 Hz – 50 kHz (bij –16 dB)

75 Hz – 40 kHz (bij –10 dB)

ALGEMEEN

Afmetingen (B x H x D)

279 mm x 1298 mm x 279 mm (staand op voet)

175 mm x 802 mm x 102 mm (bevestigd aan muur)

Gewicht

Ongeveer 12,6 k

(staand op voet)

Ongeveer 5,4 k

(bevestigd aan muur)

SB-HS1000

Model

2-weg 3-luidsprekersysteem met basreflectie

Luidspreker

Woofer:

8 cm conustype x 2

Tweeter:

2,5 cm koepeltype x 1

Impedantie

Ingangsvermogen (IEC)

200 W (MAXIMAAL), 100 W (NOMINAAL)

Geluidsdrukniveau

82,5 dB/W (1,0 m)

Kantelfrequentie

2,5 kHz

Frequentiebereik

65 Hz – 50 kHz (bij –16 dB)

75 Hz – 40 kHz (bij –10 dB)

Afmetingen (B x H x D)

279 mm x 1298 mm x 279 mm (staand op voet)

125 mm x 802 mm x 87 mm (bevestigd aan muur)

Gewicht

Ongeveer 9,3 k

(staand op voet)

Ongeveer 3,7 k

(bevestigd aan muur)

SB-WA1000

VERSTERKER-GEDEELTE

Model

1 weg 2-luidsprekersysteem met basreflectie

Luidspreker

Woofer:

17 cm conustype x 2

Geluidsdrukniveau

83 dB/W (1,0 m)

Frequentiebereik (met versterker)

28 Hz – 300 Hz (bij –16 dB)

32 Hz – 240 Hz (bij –10 dB)

VERSTERKER-GEDEELTE

Uitgangsvermogen

100 W (6

) x 2 (THV 0,9%)

Ingangsgevoeligheid / Ingangsimpedantie

300 mV/33 k

(tulpaansluiting)

Faseschakeling

NORMAAL/OMGEKEERD

Laagdoorlaatfilter

50 Hz – 200 Hz, variabel

ALGEMEEN

Voeding

230 V – 240 V wisselstroom, 50 Hz

Stroomverbruik

140

Afmetingen (B x H x D)

254 mm x 496 mm x 500 mm

Gewicht

Ongeveer 22 k

Stroomverbruik tijdens standby

1,5

Opmerking

Specificaties onder voorbehoud van wijzigingen zonder voorafgaande

kennisgeving.

RQT9219

DEUTSCH

ALIANO

SVENSKA

DANSK

Mitgeliefertes Zubehör

Accessori in dotazione

Medföljande tillbehör

Medfølgende tilbehør

Bitte das mitgelieferte Zubehör auf Vollständigkeit überprüfen.

Verificare e identificare gli accessori in dotazione.

Kontrollera och identifiera de medföljande tillbehören.

Kontrollér, at alt tilbehøret er med og kryds af.

SB-FS1000

Lange Lautsprecherkabel (10 m) . . . . .2

Cavi diffusori (lunghi: 10 m) . . . . . . . . .2

Högtalarkablar (långa: 10 m) . . . . . . . .2

Højttalerkabler (lange: 10 m) . . . . . . . .2

Kurze Lautsprecherkabel (6 m) . . . . . .2

Cavi diffusori (corti: 6 m) . . . . . . . . . . .2

Högtalarkablar (korta: 6 m) . . . . . . . . .2

Højttalerkabler (korte: 6 m) . . . . . . . . .2

Mittellautsprecherkabel (ca. 6 m) . . . . .1

Cavo diffusore centrale (6 m circa) . . .1

Mitthögtalarkabel (ca 6 m) . . . . . . . . . .1

Centerhøjttalerkabel (ca. 6 m) . . . . . . .1

Befestigungsschrauben für

Standfuß-Grundplatte. . . . . . . . . . . . . .8

Viti di montaggio base supporto. . . . . .8

Skruvar för bottenplatta . . . . . . . . . . . .8

Skruer til montering af stativfod . . . . . .8

Standfuß-Befestigungsschrauben . . . .4

Viti di montaggio supporto . . . . . . . . . .4

Skruvar för ställ . . . . . . . . . . . . . . . . . .4

Skruer til montering af stativ. . . . . . . . .4

Standfuß-Grundplatte für linken

vorderen Lautsprecher . . . . . . . . . . . . .1

Base supporto L anteriore . . . . . . . . . .1

Bottenplatta för vänster fronthögtalare. .1

Front L (venstre) stativfod . . . . . . . . . .1

Standfuß-Grundplatte für rechten

vorderen Lautsprecher . . . . . . . . . . . . .1

Base supporto R anteriore . . . . . . . . . .1

Bottenplatta för höger fronthögtalare . .1

Front R (højre) stativfod . . . . . . . . . . . .1

Standfuß-Grundplatten für

Surround-Lautsprecher . . . . . . . . . . . .2

Basi supporti surround . . . . . . . . . . . . .2

Bottenplattor för surroundhögtalare . . .2

Surroundstativfødder

. . . . . . . . . . . . . .2

Standfüße für vordere Lautsprecher . .2

Supporti diffusori anteriori . . . . . . . . . .2

Ställ för fronthögtalare . . . . . . . . . . . . .2

Fronthøjttalerstativer . . . . . . . . . . . . . .2

Standfüße für Surround-Lautsprecher. .2

Supporti diffusori surround . . . . . . . . . .2

Ställ för surroundhögtalare. . . . . . . . . .2

Surroundhøjttalerstativer . . . . . . . . . . .2

Distauzstücke. . . . . . . . . . . . . . . . . . .16

Distanziatori . . . . . . . . . . . . . . . . . . . .16

Mellamläggar

. . . . . . . . . . . . . . . . . . .16

Mellemstykker . . . . . . . . . . . . . . . . . .16

Nylonschellen. . . . . . . . . . . . . . . . . . . .6

Morsetto di nailon. . . . . . . . . . . . . . . . .6

Nylonklämmor . . . . . . . . . . . . . . . . . . .6

Nylonklemme . . . . . . . . . . . . . . . . . . . .6

Schrauben für Nylonschellen . . . . . . . .6

Vite per morsetto di nailon . . . . . . . . . .6

Skruvar för nylonklämmorna . . . . . . . .6

Skrue til nylonklemme . . . . . . . . . . . . .6

SB-WA1000

Netzkabel . . . . . . . . . . . . . . . . . . . . . . .1

Cavo di alimentazione . . . . . . . . . . . . .1

Nätsladd . . . . . . . . . . . . . . . . . . . . . . . .1

Netledning . . . . . . . . . . . . . . . . . . . . . .1

Mono-Verbindungskabel (5 m) . . . . . . .1

Cavo di collegamento monofonico (5 m). .1

Anslutningskabel för mono (5 m) . . . . .1

Monofonisk tilslutningskabel (5 m) . . . .1

Innehåll

Medföljande tillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Anmärkningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Säkerhetsåtgärder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Placering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Hopsättning och installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Hopsättning av fronthögtalare på högtalarställ . . . . . . . . . . . . . . . . . . . . 33

Hopsättning av surroundhögtalare på högtalarställ . . . . . . . . . . . . . . . . 35

Väggmontering av front- och surroundhögtalarna . . . . . . . . . . . . . . . . . 37

Inställningar för anslutning av den rekommenderade förstärkaren

till den aktiva bashögtalaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Anslutningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Bashögtalarens funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Andra anmärkningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Underhåll. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Sommario

Accessori in dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Note . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Informazioni per la sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Collocazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Montaggio e installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Montaggio dei diffusori anteriori come tipo su supporto . . . . . . . . . . . . . 32

Montaggio dei diffusori surround come tipo su supporto . . . . . . . . . . . . 34

Montaggio su parete dei diffusori anteriori e surround . . . . . . . . . . . . . . 36

Impostazioni per il collegamento dell’amplificatore consigliato al

subwoofer attivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Collegamenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Funzionamento del subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Altre note. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Indhold

Medfølgende tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Praktiske oplysninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sikkerhedsforanstaltninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Placering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Samling og installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Samling af fronthøjttalerne som stativtyper . . . . . . . . . . . . . . . . . . . . . . 33

Samling af surroundhøjttalerne som stativtyper . . . . . . . . . . . . . . . . . . . 35

Ophængning af front- og surroundhøjttalerne på væggen . . . . . . . . . . 37

Indstillinger til tilslutning af den anbefalede forstærker til den

aktive subwoofer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Tilslutninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Betjening af subwooferen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Andre forsigtighedsregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Caro cliente

La ringraziamo per l’acquisto di questo prodotto.

Per ottenerne le prestazioni migliori e per la sua sicurezza, legga

attentamente queste istruzioni.

Cassa acustica

Diffusori

SB-FS1000

Diffusore anteriore L (canale centrale incluso)

SB-FC1000L X 1

Diffusore anteriore R (canale centrale incluso)

SB-FC1000R X 1

Surround

SB-HS1000 X 2

SB-WA1000

Subwoofer Attivo

SB-WA1000 X 1

Sehr geehrter Kunde

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden

haben.

Für optimale Leistung und Sicherheit lesen Sie bitte diese Be die nungsanleitung

aufmerksam durch.

Lautsprecheranlage

Lautsprecher

SB-FS1000

Vorderer Lautsprecher (mit Mittenkanal) L

SB-FC1000L X 1

Vorderer Lautsprecher (mit Mittenkanal) R

SB-FC1000R X 1

Surround-Lautsprecher

SB-HS1000 X 2

SB-WA1000

Subwoofer mit eingebautem Verstärker

SB-WA1000 X 1

Kära kund

Tack för valet av denna produkt.

Läs igenom bruksanvisningen noga för bästa resultat och för säkerhets skull.

Högtalarsystem

Högtalare

SB-FS1000

Vänster främre högtalare (inklusive mittkanalen)

SB-FC1000L X 1

Höger främre högtalare (inklusive mittkanalen)

SB-FC1000R X 1

Surround

SB-HS1000 X 2

SB-WA1000

Aktiv bashögtalare

SB-WA1000 X 1

Kære kunde

Tak fordi du har købt dette apparat.

For at få fuldt udbytte af apparatet og af hensyn til din sikkerhed, bør du læse

denne betjeningsvejledning omhyggeligt.

Højttalersystem

Højttaler

SB-FS1000

Fronthøjttaler (inklusive centerkanal) V (venstre)

SB-FC1000L X 1

Fronthøjttaler (inklusive centerkanal) H (højre)

SB-FC1000R X 1

Surround

SB-HS1000 X 2

SB-WA1000

Subwoofer med indbygget forstærker

SB-WA1000 X 1

Inhaltsverzeichnis

Mitgeliefertes Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sicherheitsmaßnahmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Zusammenbau und Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Zusammenbau der vorderen Lautsprecher für Standfuß-Aufstellung . . 32

Zusammenbau der Surround-Lautsprecher für Standfuß-Aufstellung . . 34

Wandmontage der vorderen und Surround-Lautsprecher . . . . . . . . . . . 36

Einstellungen für den Anschluss des empfohlenen Verstärkers an den

aktiven Subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Bedienung des Subwoofers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Weitere Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Pflege und Instandhaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

RQT9219

DEUTSCH

ALIANO

SVENSKA

DANSK

Hinweise

Lautsprecherimpedanz und Eingangsbelastung

SB-FC1000L, R/

Impedanz

SB-HS1000

Belastbarkeit

100 W (RATED)

Sie sollten diese Lautsprecher nur an Receiver oder Verstärker an-

schließen, deren Nenndaten diese obige Werte nicht überschreiten.

• Diese Lautsprecher sind zu einem gemeinsamen Einsatz mit einem

Subwoofer mit eingebautem Verstärker vorgesehen (SB-WA1000).

• Stellen Sie den entsprechenden Menüeintrag am Receiver für AV-

Steuerung bzw. AV-Verstärker auf [SMALL] ein. (

Seite 36) Stellen

Sie bei Verwendung des analogen DVD-Eingangs des Receivers für

AV-Steuerung SA-BX500 den entsprechenden Menüeintrag des DVD-

Players oder anderen Wiedergabegerätes auf [SMALL] ein. Wenn SA-

BX500 auf [SMALL] eingestellt ist, überschreitet die Nennleistung die

obigen Werte, doch können diese Lautsprecher verwendet werden.

Wenn Sie einen Receiver oder Verstärker verwenden, dessen Nenndaten diese

Werte überschreiten, wird der Klang u.U. durch zu große Eingangsbelastung

beeinträchtigt, und Sie riskieren, dass entweder der Receiver oder lhre Laut-

sprecher beschädigen, oder sogar Brandgefahr. Ziehen Sie den Netzstecker

ab und wenden Sie sich an lhre Kundendienststelle, falls die Anlage beschädigt

wird oder während der Wiedergabe unerwartete Probleme auftreten.

Schutzschaltung

(SB-FC1000L, R / SB-HS1000)

Diese Lautsprecher verfügen über eine Schutzschaltung, um Beschädigungen durch zu

große Eingangsbelastung oder durch anomale Signale zu verhindern. Wenn eine Eingang-

süberbelastung festgestellt wird, wird der Eingang sofort automatisch abgebrochen.

Bei Tonausfall...

Stellen Sie den Lautstärkepegel vom Receiver (oder Verstärker) niedriger.

Überprüfen Sie, ob es Probleme mit der verwendeten Program-

mquelle oder mit den Anschlüssen gibt.

Falls keine Probleme zu finden waren, schaltet die Schutzschaltung nach

einigen Minuten wieder auf den vorherigen Betriebszustand zurück.

Nach der Rückstellung der Schutzschaltung...

Erhöhen Sie den Lautstärkepegel des Receivers nicht zu sehr.

Note

Impedenza dei diffusori e potenza di

ingresso

SB-FC1000L, R/

Impedenza

SB-HS1000

Potenza di ingresso

100 W (RATED)

Gli unici ricevitori o amplificatori collegabili a questi diffusori sono quelli

con una uscita nominale non superiore ai valori indicati sopra.

• Questi altoparlanti vanno usati con il subwoofer attivo (SB-WA1000).

• Regolare il ricevitore di controllo AV o l’amplificatore AV su [SMALL]. (

pagina 36) Usando il ricevitore di controllo AV SA-BX500 con l’ingresso

analogico DVD, regolare il lettore DVD o altro apparecchio di riproduzione

su [SMALL]. Se l’SA-BX500 è regolato su [SMALL], l’uscita nominale

supera quanto indicato sopra ma si possono usare questi diffusori.

Se si usa un ricevitore o un amplificatore con valori superiori, il suono

potrebbe diventare anormale a causa dell’ingresso eccessivo e dan-

neggiare il ricevitore o i diffusori, oppure causare un incendio. Nel

caso che l’apparecchiatura subisca un qualsiasi danno o si verifichi

improvvisamente un problema durante la riproduzione, staccare il

sistema dalla presa di corrente e rivolgersi ad un tecnico.

Circuiti di protezione

(SB-FC1000L, R / SB-HS1000)

Queste unità sono dotate di circuiti di protezione dei diffusori, per

proteggerli dai danni causati da un ingresso di livello troppo alto o dai

segnali anormali; se il livello è troppo alto, il segnale di ingresso viene

automaticamente interrotto.

Se il suono viene interrotto...

1. Abbassare il volume del ricevitore (o dell’amplificatore).

Controllare per escludere qualsiasi tipo di problema nei collega-

menti o nella sorgente del suono.

Se non c’è nessun problema, il circuito di protezione ripristina il

funzionamento normale in pochi minuti.

Dopo il ripristino del funzionamento normale...

Fare attenzione a non aumentare troppo il volume del ricevitore.

Anmärkningar

Högtalarimpedans och ineffekt

SB-FC1000L, R/

Impedans

SB-HS1000

Ineffekt

100 W (RATED)

Dessa högtalare får endast anslutas till en mottagare eller förstärkare

vars märkuteffekt inte överstiger värdena ovan.

• Dessa högtalare används tillsammans med en aktiv bashögtalare

(SB-WA1000).

• Ställ in AV-kontrollmottagaren eller AV-förstärkaren på [SMALL].

(

sidan 37) Ställ in DVD-spelaren, eller annan avspelningsutrust-

ning, på [SMALL] när AV-kontrollmottagaren SA-BX500 används

med analog insignal från DVD. Om SA-BX500 ställs in på [SMALL],

överskrider märkeffekten siffrorna ovan men dessa högtalare kan

användas.

Att använda en mottagare eller förstärkare med högre märkvärden än

vad som angivits ovan, kan orsaka att onormala ljud uppstår på grund

av en för kraftig ingångssignal, skador på mottagaren eller högtalarna

samt eldsvåda. Koppla bort anläggningen från vägguttaget och kalla

på service om utrustningen på något sätt skadas eller om det uppstår

oväntade problem under avspelning.

Skyddskrets

(SB-FC1000L, R / SB-HS1000)

Dessa enheter är försedda med en skyddskrets som är avsedd att

skydda dem mot alltför hög ineffekt eller onormala signaler. Ingången

avbryts automatiskt om en alltför hög ineffekt avkänns.

Om ljudet avbryts...

1. Sänk volymen på mottagaren (eller förstärkaren).

Kontrollera ljudkällan och anslutningarna för att upptäcka eventuella

problem.

Om inget problem föreligger återställs skyddskretsen efter ett par

minuter.

Efter att skyddskretsen återställts...

Vrid inte upp volymen på mottagaren alltför högt.

Praktiske oplysninger

Højttalerens impedans og

belastningsevne

SB-FC1000L, R/

Impedans

SB-HS1000

Belastningsevne

100 W (RATED)

Disse højttalere bør kun tilsluttes en forstærker eller receiver med en

udgangseffekt som angivet eller mindre.

• Disse højttalere anvendes sammen med en subwoofer med ind-

bygget forstærker (SB-WA1000).

• Indstil AV kontrolreceiveren eller AV forstærkeren til [SMALL]. (

side 37) Når AV kontrolreceiveren SA-BX500 anvendes med DVD

analog indgang, skal DVD-afspilleren eller andet afspilningsudstyr

sættes til [SMALL]. Hvis SA-BX500 er indstillet til [SMALL], vil mær-

keeffekten overstige ovenstående værdier, men disse højttalere kan

anvendes.

Hvis du bruger en kraftigere forstærker eller receiver end angivet

herover, risikerer du forvrænget lyd på grund af overbelastning samt at

ødelægge højttalerne eller receiveren. Overbelastning kan også med-

føre brandfare. Hvis dit anlæg tager skade, eller der opstår uventede

problemer under afspilning, bør du straks slukke ved stikkontakten

og kontakte din forhandler.

Sikringskredsløb

(SB-FC1000L, R / SB-HS1000)

Disse højttalere er forsynet med sikringskredsløb, som beskytter en-

hederne mod for høj forstærkereffekt eller unormale signaler. I tilfælde

af overbelastning afbrydes højttaleren automatisk.

Hvis lyden afbrydes...

1. Dæmp receiverens (eller forstærkerens) lydstyrke.

Kontrollér lydkilden og tilslutningerne.

Hvis der ikke er problemer, tilkobler sikringskredsløbet højttalerne

efter nogle minutter.

Efter at sikringskredsløbet er genindstillet...

Vær forsigtig med ikke at skrue for højt op for receiverens lydstyrke.

RQT9219

DEUTSCH

ALIANO

WARNUNG:

UM DAS RISIKO VON FEUER, STROMSCHLÄGEN ODER

PRODUKTBESCHÄDIGUNGEN ZU VERRINGERN,

• SETZEN SIE DEN CAMCORDER NICHT REGEN, FEUCHTIGKEIT,

TROPFWASSER ODER SPRITZWASSER AUS UND STELLEN SIE

KEINE WASSERBEHÄLTER, WIE Z.B. VASEN, AUF DAS GERÄT.

• VERWENDEN SIE NUR EMPFOHLENES ZUBEHÖR.

• ENTFERNEN SIE NIEMALS DAS GEHÄUSE (ODER RÜCKSEITE).

IM GERÄTEINNERN GIBT ES KEINE BEDIENUNGS- ODER

WARTUNGSELEMENTE. ÜBERLASSEN SIE DEN SERVICE

QUALIFIZIERTEM SERVICEPERSONAL.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN,

DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL,

EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM

INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE

DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH

VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT

WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH

ÜBERHITZUNG ZU VERMEIDEN.

• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES

GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER

STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND

VORHÄNGE.

• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B.

BRENNENDE KERZEN, AUF DAS GERÄT.

• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN

DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT

GEMÄSSIGTEM KLIMA BESTIMMT.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die

von einem in der Nähe verwendeten Handy verursacht werden. Falls

eine solche Störbeein

ussung festgestellt wird, sollte das Handy in

größerer Entfernung von diesem Gerät betrieben werden.

Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt

werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum

Netzstecker gewährleistet ist.

Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet

sein.

Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus

der Netzsteckdose ziehen.

Selbst bei Einstellung des Netzschalters auf „OFF“ ist das Gerät nicht

vollständig vom Netz getrennt. Ziehen Sie daher den Netzstecker

aus der Netzsteckdose, wenn das Gerät längere Zeit nicht verwendet

werden soll. Stellen Sie das Gerät so auf, dass ein unbehinderter

Zugang zur Netzsteckdose stets gewährleistet ist.

Halten Sie die Zubehörartikel (Schrauben, Distanzstücke und Nylonschellen)

außerhalb der Reichweite von Kleinkindern, um ein versehentliches

Verschlucken zu vermeiden.

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und

elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der

Panasonic-Gruppe wurde ihr Produkt aus hochwertigen

Materialien und Komponenten entwickelt und hergestellt, die

recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten

bedeutet, dass elektrische und elektronische Produkte am Ende ihrer

Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung,

Rohstoffrückgewinnung und Recycling zu den eingerichteten

kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese

Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem

Umweltschutz und verhindert mögliche schädliche Auswirkungen auf

Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung

der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw.

Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie

elektrische und elektronische Geräte entsorgen möchten. Er hält weitere

Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der

Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

AVVERTENZA:

PER RIDURRE IL RISCHIO DI INCENDI, SCOSSE ELETTRICHE O

DANNI AL PRODOTTO,

• NON ESPORRE QUESTO APPARECCHIO A PIOGGIA, UMIDITÀ,

INFILTRAZIONI D’ACQUA O SCHIZZI E NON COLLOCARE

SULL’APPARECCHIO OGGETTI CONTENENTI LIQUIDI, AD

ESEMPIO VASI.

• UTILIZZARE ESCLUSIVAMENTE GLI ACCESSORI

RACCOMANDATI.

• NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO

NON CI SONO PARTI RIPARABILI DALL’UTENTE. PER FAR

ESEGUIRE LE RIPARAZIONI, RIVOLGERSI A UN CENTRO

ASSISTENZA AUTORIZZATO.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON

INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE

DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO

RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO

DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE

OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI

VENTILAZIONE.

• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL’UNITÀ

CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.

• NON METTERE SULL’UNITÀ SORGENTI DI FIAMME NUDE, COME

CANDELE ACCESE.

• DISFARSI DELLE PILE RISPETTANDO L’AMBIENTE.

QUESTA UNITÀ È PROGETTATA PER L’USO NEI PAESI CON CLIMA

MITE.

Durante l’uso, questo prodotto potrebbe essere soggetto all’interferenza

radio causata dal cellulare. Se si dovesse veri

care tale interferenza,

aumentare la distanza tra questo prodotto e il cellulare.

La presa di corrente deve trovarsi vicino all’apparecchio ed essere

facilmente accessibile.

La spina del cavo di alimentazione deve rimanere sempre facilmente

accessibile.

Per isolare completamente l’apparecchio dalla fonte di alimentazione

principale, staccare la spina del cavo di alimentazione dalla presa di

corrente.

Anche se l’interruttore di alimentazione si trova sulla posizione “OFF”,

l’unità non è completamente isolata dalla fonte di alimentazione.

Staccare la spina del cavo di alimentazione dalla presa di corrente se

non si desidera usare l’unità per un periodo di tempo esteso. Sistemare

l’unità in modo da poter staccare facilmente la spina del cavo di

alimentazione.

Tenere gli accessori (vite, distanziatore e morsetto di nailon) fuori della portata

dei bambini, per evitare che li ingoino.

-Se vedete questo simbolo-

Informazioni per gli utenti sullo smaltimento di apparecchiature

elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione

di accompagnamento signi

ca che i prodotti elettrici ed

elettronici usati non devono essere mescolati con i ri

uti

domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi

prodotti ai punti di raccolta designati, dove verranno accettati

gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile

restituire i prodotti al rivenditore locale, al momento dell’acquisto di un

nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare

preziose risorse ed evitare potenziali effetti negativi sulla salute umana

e sull’ambiente, che potrebbero derivare, altrimenti, da uno smaltimento

inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o

il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero

venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell’Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche,

contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell’Unione

Europea

Questo simbolo è valido solo nell’Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità

locali o il rivenditore e chiedere informazioni sul metodo corretto di

smaltimento.

RQT9219

SVENSKA

DANSK

VARNING:

FÖR ATT MINSKA RISKEN PÅ BRAND, ELCHOCKAR OCH

PRODUKTSKADOR,

• LÅT ALDRIG DENNA UTRUSTNING STÅ UT I FUKT, REGN ELLER

ANNAT DROPPANDE, SE TILL ATT INGA VÄTSKEBEHÅLLARE

(EXV. VASER) PLACERAS OVANPÅ APPARATEN.

• ANVÄND BARA REKOMMENDERADE TILLBEHÖR.

• TA ALDRIG BORT KÅPAN (ELLER BAKPANELEN); DET FINNS

INGA SERVICEDELAR SOM DU SJÄLV KAN INGRIPA PÅ. ANLITA

ALLTID KVALIFICERAD SERVICEPERSONAL NÄR DU BEHÖVER

HJÄLP MED DIN APPARAT.

VARNING!

• FÖR ATT APPARATEN SKA FÅ GOD VENTILATION, INSTALLERA

ELLER PLACERA DEN INTE I EN BOKHYLLA, ETT INBYGGT

SKÅP ELLER I ANDRA BEGRÄNSADE UTRYMMEN. FÖR ATT

FÖREBYGGA RISK FÖR ELSTÖTAR OCH BRAND PÅ GRUND AV

ÖVERHETTNING, KONTROLLERA ATT GARDINER ELLER ANDRA

FÖREMÅL INTE FÖRHINDRAR APPARATENS VENTILERING.

• SE TILL ATT ENHETENS VENTILATIONSÖPPNINGAR INTE ÄR

FÖRTÄPPTA AV TIDNINGAR, BORDSDUKAR, GARDINER ELLER

LIKNANDE FÖREMÅL.

• STÄLL INGA FÖREMÅL MED ÖPPEN LÅGA, SÅ SOM ETT TÄNT

STEARINLJUS, OVANPÅ ENHETEN.

• GÖR DIG AV MED BATTERIER PÅ ETT MILJÖVÄNLIGT SÄTT.

DENNA ENHET ÄR AVSEDD FÖR ANVÄNDNING PÅ PLATSER MED

MODERAT KLIMAT.

Det kan inträffa att den här produkten under användningen tar emot

radiostörningar, orsakade av mobiltelefoner. Öka avståndet mellan

produkten och mobiltelefonen om störningarna är uppenbara.

Uttaget ska vara installerat i närheten av utrustningen och det ska vara

lättåtkomligt.

Nätkabelns kontakt ska förbli i användbart skick.
