Процедура установки

● Кронштейн для крепления на стену имеет

отверстия для крепления в 16 позициях.

  Обязательно прикрепляйте каждый кронштейн

в 16 позициях.

*  Относительно подробных размеров,

используемых при установке плазменного

дисплея, обратитесь к стр. 63 и 64.



  Кронштейн для крепления на стену весит приблизительно 25 кг. Чтобы узнать вес плазменного

дисплея, прикрепляемого к кронштейну для крепления на стену, обратитесь, пожалуйста, к

руководству для плазменного дисплея.



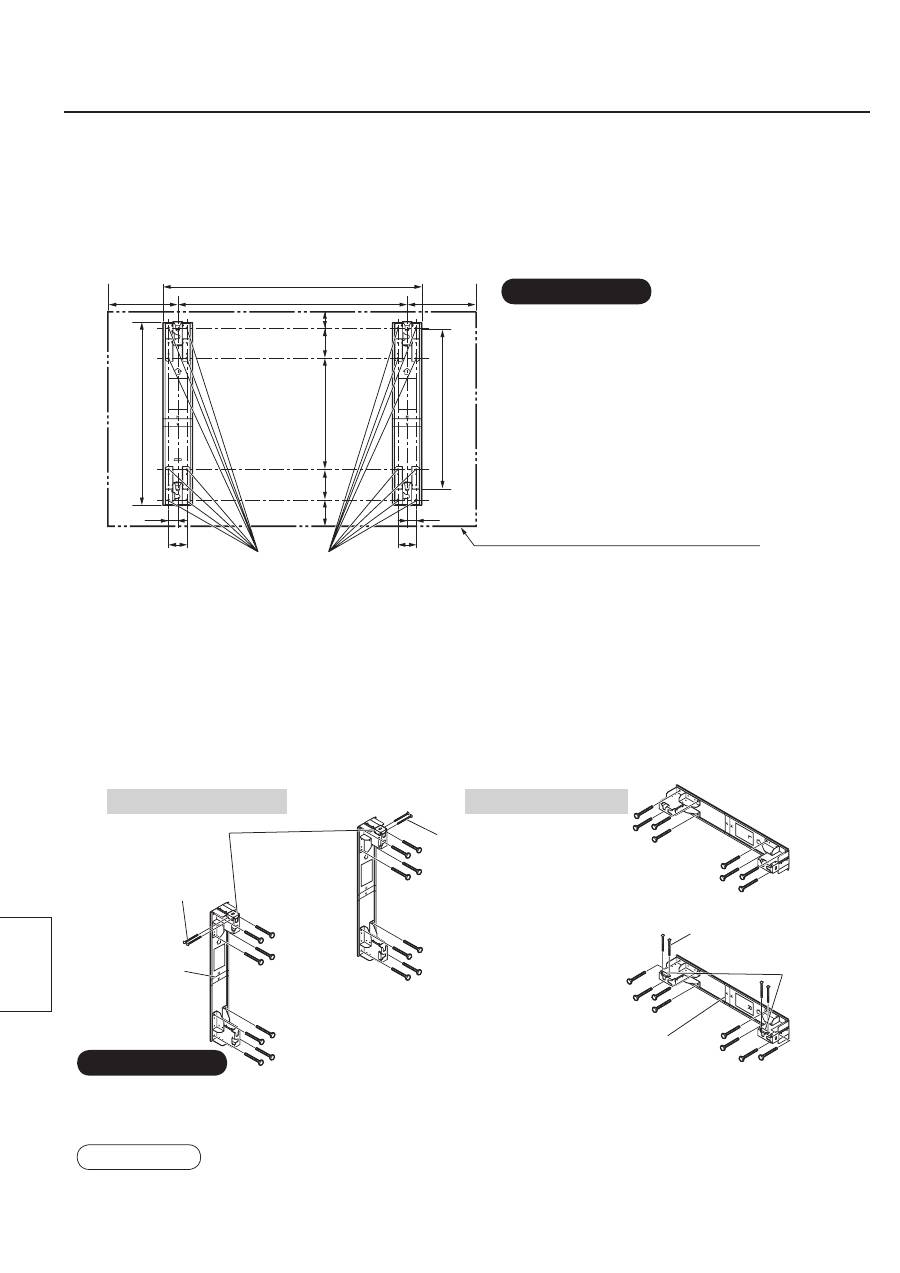

  Обратившись к схеме с размерами кронштейна для крепления на стену, проверьте прочность стены в

16 позициях установки и добавьте усиление, если прочность недостаточная.

1. Проверьте прочность позиций установки.

2. Установите на стену кронштейн для крепления.

Единицы: мм

Отверстия для крепления на стену (16 позиций)

Предостережение

Горизонтальная установка

Метки (H) (Для

горизонтальной

установки)

Метки (V)

(Для вертикальной

установки)

Анкерный винт

предохранительной

защелки

Предохранительная

защелка

Вертикальная установка

● Метки указывают центральную линию плазменного дисплея.

● Рекомендуется оставить сзади плазменного дисплея пространство не менее 70 см для технического обслуживания.

Примечание

Анкерный винт

предохранительной

защелки

Анкерный винт

предохранительной защелки

Предохранительная

защелка

Ру

сский

Предостережение



  Обратившись к схеме с размерами, найдите позиции отверстий, которые будут использоваться для

крепления кронштейна на стену, а затем смонтируйте на стену кронштейн.



(При горизонтальной установке кронштейнов)

 Смонтируйте кронштейны для крепления на стену

так, чтобы нанесенные на них стрелки были обращены вверх. Смонтируйте конец кронштейна,

маркированный “L”, слева, а конец , маркированный “R”, справа.

(При вертикальной установке кронштейнов)

 Смонтируйте конец кронштейна, маркированный “L”,

сверху, а конец, маркированный “R”, снизу.



  Используйте имеющиеся в продаже болты или гайки с номинальным диаметром 12 мм, чтобы

закрепить кронштейны во всех 16 отверстиях для крепления.

● Используйте имеющиеся в продаже винты номинальным диаметром 12 мм, подходящие для материала

стены.

● Проверьте прочность крепежных болтов и используйте болты, которые достаточно прочные.

Наружные размеры плазменного дисплея

L

R

L

R

1

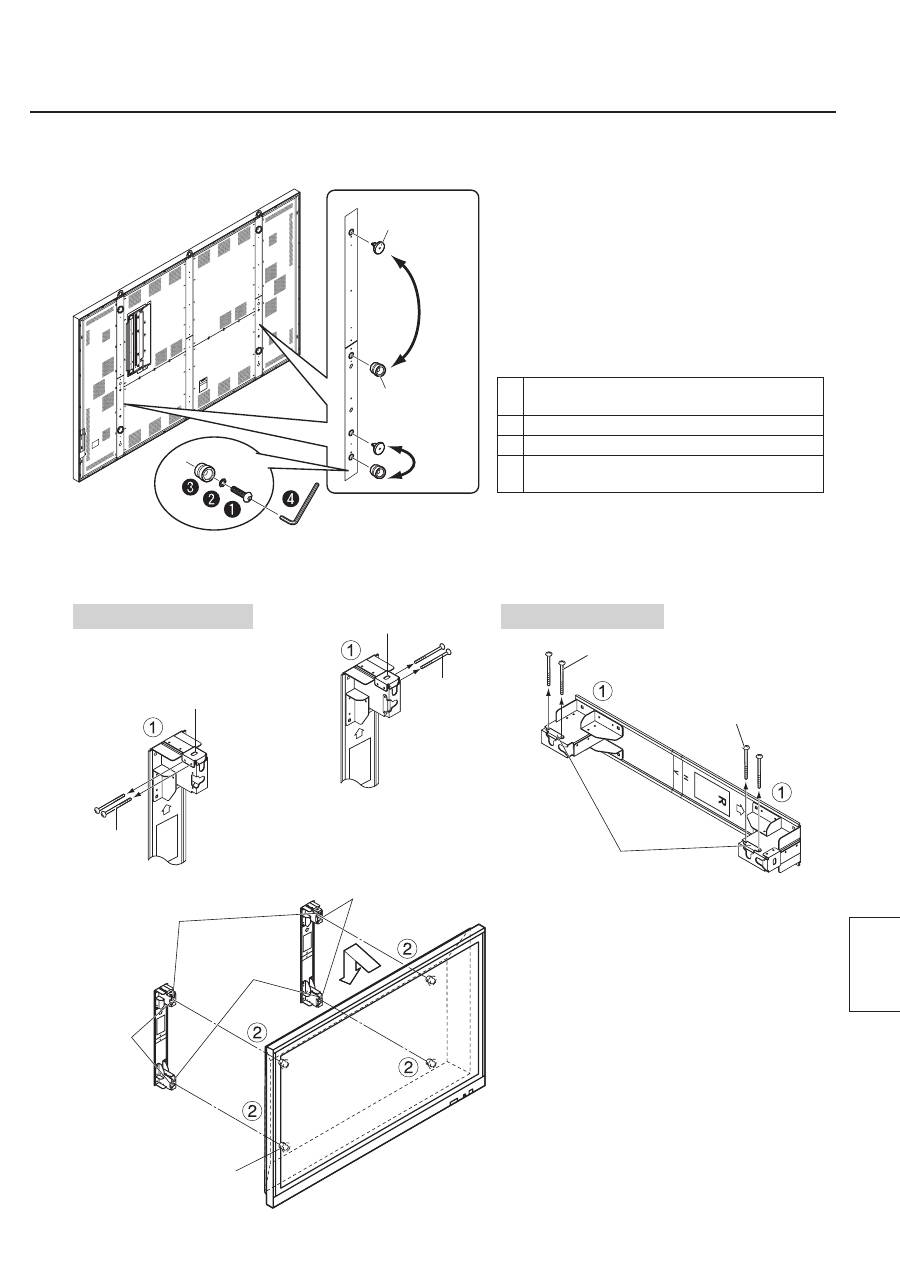

3. Подготовьте плазменный дисплей.



Болт с полукруглой головкой с

шестигранным гнездом



Пружинная шайба



Фиксаторы для подставки



Торцовый ключ

(поставляется с плазменным дисплеем)

4.

Установите дисплей на кронштейн для крепления на стену.



  Удалите анкерный винт

предохранительной защелки и удалите

предохранительную защелку.



  Вставьте фиксаторы для подставки

(x4) на плазменном дисплее в пазы на

кронштейне для крепления на стену и

опустите дисплей прямо вниз.

Пазы

(Для горизонтальной

установки)

Пазы

(Для вертикальной

установки)

Фиксаторы для

подставки

Пазы

(Для горизонтальной

установки)

Пазы (Для

вертикальной

установки)

Анкерный винт

предохранительной

защелки

Предохранительная защелка

Предохранительная защелка

Анкерный винт

предохранительной

защелки

Анкерный винт

предохранительной защелки

Предохранительная

защелка

Анкерный винт

предохранительной защелки

Ру

сский

Горизонтальная установка

Вертикальная установка



  Удалите  колпачки для болтов с ушком

(x4) с левой и правой сторон задней

панели.



  Прикрепите фиксаторы для подставки

там, где были удалены колпачки для

болтов с ушком.



  Прикрепите колпачки для болтов с ушком

там, где были удалены фиксаторы для

подставки.

(Нижняя

сторона)

Колпачки для

болтов с ушком

Фиксаторы для

подставки

L

R

Процедура установки

● Обязательно закрепите левую и правую предохранительные защелки, чтобы избежать отсоединения

дисплея от кронштейна для крепления на стену.

5. Зафиксируйте дисплей.



  Используя анкерные винты предохранительные защелки, надежно закрепите предохранительные

защелки (x2), которые были предварительно удалены.

Пазы

(Для горизонтальной

установки)

Пазы

(Для вертикальной

установки)

Удаление дисплея

Анкерный винт

предохранительной

защелки

Предохранительная

защелка

Анкерный винт

предохранительной

защелки

Предохранительная

защелка

Предохранительная

защелка

Ру

сский

Горизонтальная установка

Вертикальная установка

Предостережение

● Чтобы удалить дисплей, поднимите его

приблизительно на 60 мм.

Примечание



  Удалите предохранительные защелки (x2),

которые были прикреплены к кронштейну

для крепления на стену.



  Поднимите дисплей прямо вверх.
