Panasonic TYWK103PV9: Installation

1

Vorsicht

Hinweis

1706

1512

451,1

120

60

121

1,2

1053

733

200

113

,1

200

175,

1

120

60

451,1

L

R

L

R

Installation

● Die Wandhalterung weist an 16 Stellen

Befestigungslöcher auf.

  Befestigen Sie jede Halterung an allen 16

Stellen.

*  Detaillierte Abmessungen für die Aufstellung des

Plasmadisplays finden Sie auf Seite 6 und 6.



  Das Gewicht der Wandhalterung beträgt ungefähr  kg. Das Gewicht des Plasmadisplays, das an der

Wandhalterung befestigt ist, entnehmen Sie bitte der Bedienungsanleitung des Plasmadisplays.



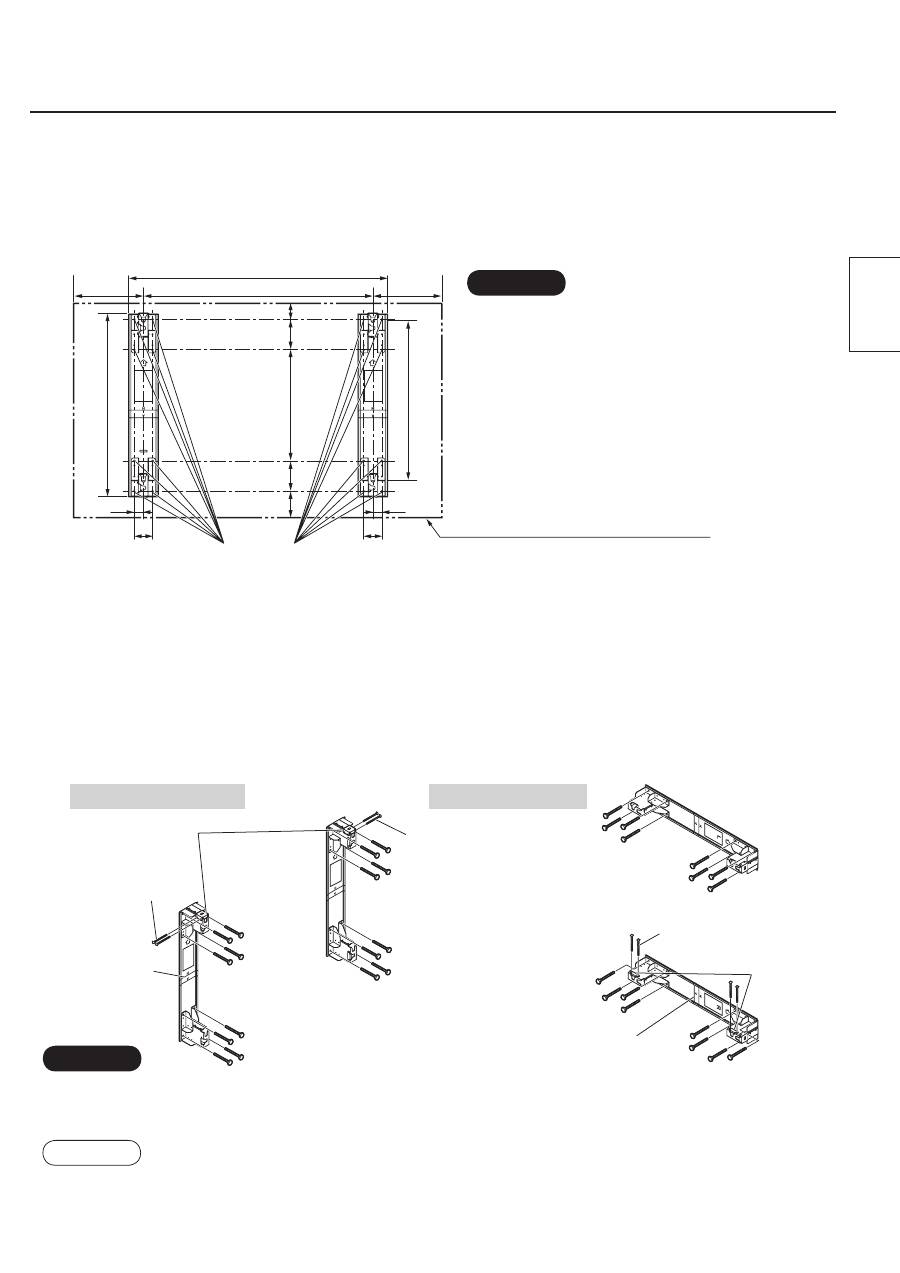

  Überprüfen Sie die Stärke der Wand an den 16 Befestigungsstellen, indem Sie auf die Maßzeichnung der

Wandhalterung Bezug nehmen, und sorgen Sie für ausreichende Armierung, falls die Stärke der Wand nicht

ausreichen sollte.

1. Überprüfen Sie die Tragfähigkeit der Installationsstelle.

2. Bringen Sie die Wandhalterung an der Wand an.

Sicherheitsriegel-

Verankerungsschraube

Sicherheitsriegel

● Die Markierungen zeigen die Mittellinie des Plasmadispays an.

● Lassen Sie zu Wartungszwecken einen Mindestabstand von 70 cm hinter dem Plasmadisplay.

Sicherheitsriegel-

Verankerungsschraube



  Machen Sie, basierend auf der Maßzeichnung, die Position der Löcher ausfindig, die für die Befestigung der

Halterungen an der Wand verwendet werden sollen, und montieren Sie die Halterungen an der Wand.



(Bei waagerechter Installation der Halterungen)

 Montieren Sie die Wandhalterungen so, dass die auf

den Halterungen befindlichen Pfeile nach oben zeigen. Montieren Sie die mit „L“ markierte Halterung auf der

linken Seite und die mit „R“ markierte Halterung auf der rechten Seite.

(Bei vertikaler Installation der Halterungen)

 Montieren Sie die mit „L“ markierte Halterung auf der

Oberseite und die mit „R“ markierte Halterung auf der Unterseite.



  Verwenden Sie im Fachhandel erhältliche Schrauben oder Muttern mit einem Nenndurchmesser von 1 mm,

um die Halterungen an allen 16 Montagelöchern zu sichern.

● Verwenden Sie im Fachhandel erhältliche Schrauben mit einem Nenndurchmesser von 12 mm, die für das

verwendete Wandmaterial geeignet sind.

● Überprüfen Sie die Stärke der Montageschrauben, und verwenden Sie Schrauben von ausreichender Stärke.

Außenabmessungen des Plasmadisplays

Deutsch

Vorsicht

Befestigungslöcher (16 Stellen)

Einheit: mm

Horizontale Installation

Vertikale Installation

Markierungen (H)

(Für horizontale

Installation)

Markierungen (V)

(Für vertikale

Installation)

Sicherheitsriegel-

Verankerungsschraube

Sicherheitsriegel

16

L

R

L

R

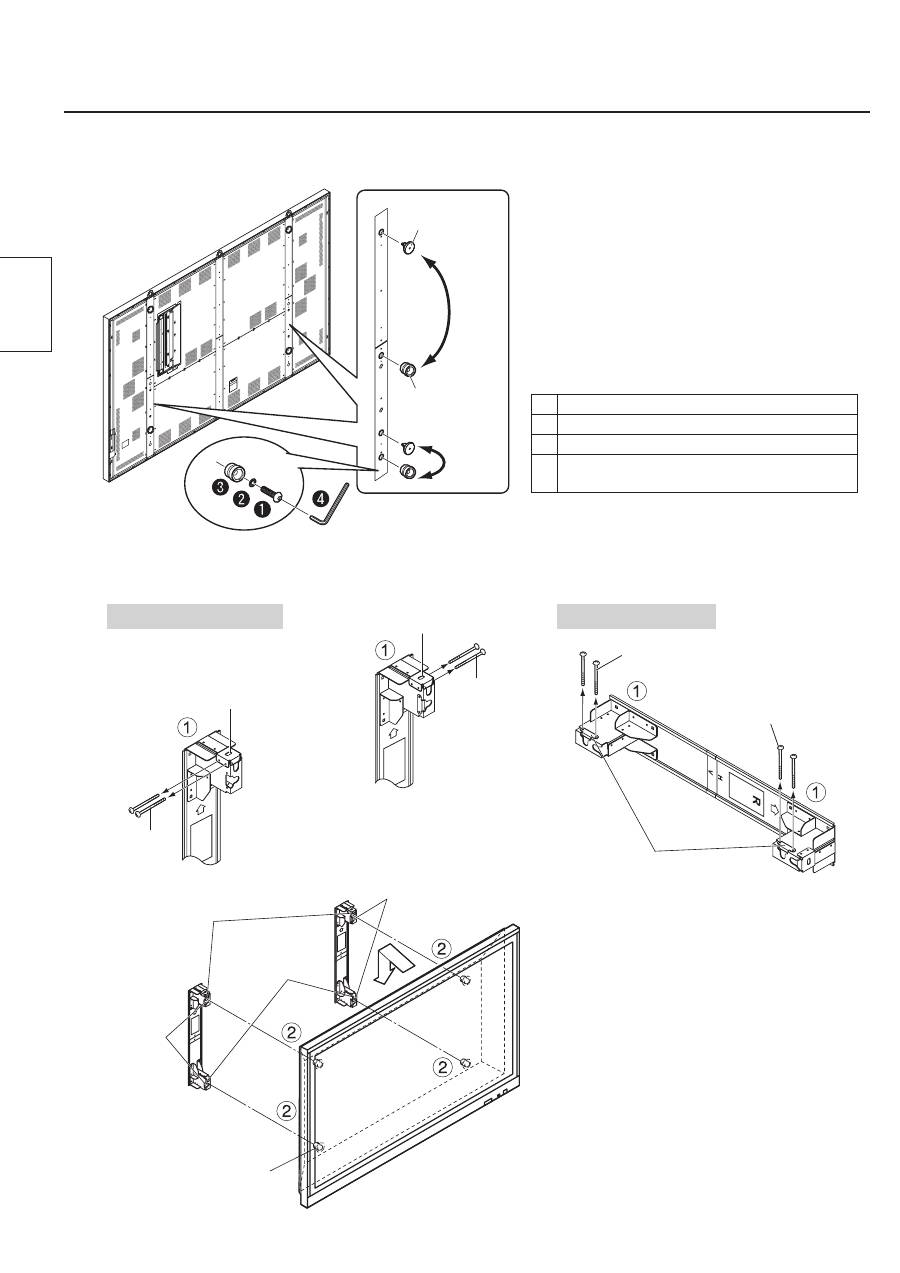

3. Bereiten Sie das Plasmadisplay vor.



Innensechskantschrauben



Federscheibe



Ständerhaken



Inbusschlüssel

(mit dem Plasmadisplay mitgeliefert)



  Entfernen Sie zuerst die Sicherheitsriegel-

Verankerungsschraube und dann den

Sicherheitsriegel.



  Führen Sie die Ständerhaken (x) am

Display in die Kerben der Wandhalterungen

ein, und senken Sie das Display gerade

nach unten ab.

Ständerhaken

(Unterseite)

Deutsch

4. Montieren Sie das Display an der Wandhalterung.

Horizontale Installation

Vertikale Installation

Sicherheitsriegel

Sicherheitsriegel-

Verankerungsschraube

Sicherheitsriegel-

Verankerungsschraube

Sicherheitsriegel

Sicherheitsriegel-

Verankerungsschraube

Sicherheitsriegel-

Verankerungsschraube

Sicherheitsriegel

Kerben

(Für horizontale

Installation)

Kerben

(Für vertikale

Installation)

Kerben

(Für horizontale

Installation)

Kerben

(Für vertikale Installation)

Installation



  Entfernen Sie die Augenschraubenkappen

(x) auf der linken und rechten Seite der

Rückwand.



  Befestigen Sie die Ständerhaken

an den Stellen, von denen die

Augenschraubenkappen entfernt wurden.



  Befestigen Sie die Augenschraubenkappen

immer, wenn Sie die Ständerhaken

ausdrehen.

Augenschraubenkappen

Ständerhaken
