Panasonic TYWK103PV9: Procedura di installazione

1706

1512

451,1

120

60

121

1,2

1053

733

200

113

,1

200

175,

1

120

60

451,1

L

R

L

R

● La staffa per montaggio alla parete ha fori di

montaggio in 16 posizioni.

  Ciascuna staffa deve assolutamente essere

montata in tutte le 16 posizioni.

*  Per le dimensioni dettagliate relative alla

installazione dello schermo al plasma, vedere a

pag. 6 e 6.



  Il peso della staffa per montaggio alla parete è di circa  kg. Per il peso dello schermo al plasma attaccato

alla staffa per montaggio alla parete, vedere il manuale di istruzioni dello schermo al plasma.



  Controllare la robustezza della parete sui 16 punti di montaggio secondo il disegno delle dimensioni della

staffa per montaggio alla parete, e usare  rinforzi adeguati se la parete non è sufficientemente robusta.

2. Installare la staffa per montaggio alla a parete.

Vite di fissaggio

gancio di sicurezza

Gancio di sicurezza

● I contrassegni definiscono l’asse centrale verticale dello schermo al plasma.

● Si consiglia di lasciare uno spazio per la manutenzione di almeno 70 cm dietro lo schermo al plasma.

Italiano

Procedura di installazione

1. Verificare la resistenza del luogo di installazione.

Attenzione

Unità: mm

Fori per l’installazione su parete (16 punti)

Montaggio orizzontale

Montaggio verticale

Contrassegni (H)

(per il montaggio

orizzontale)

Contrassegni (V)

(per il montaggio

verticale)

Vite di fissaggio

gancio di sicurezza

Vite di fissaggio

gancio di sicurezza

Gancio di

sicurezza

Attenzione

Nota



  Sulla base del disegno delle dimensioni, trovare le posizioni dei fori da usare per montare le staffe, e

montare le staffe sulla parete.



(Installazione orizzontale delle staffe)

 Montare le staffe per montaggio alla parete con le frecce marcate

su di esse rivolte in alto. Montare l'estremità della staffa contrassegnata “L” a sinistra, e l'estremità

contrassegnata “R” a destra.

(Installazione verticale delle staffe)

 Montare l'estremità contrassegnata “L” in alto, e l'estremità

contrassegnata “R” in basso.



  Usare dadi o bulloni disponibili in commercio con un diametro nominale di 1 mm per fissare le staffe su tutti

i 16 fori di montaggio.

● Usare bulloni disponibili in commercio, con un diametro nominale di 12 mm, adatti al materiale della parete.

● Controllare la robustezza dei bulloni di montaggio, e usare bulloni sufficientemente robusti.

Dimensioni esterne schermo al plasma

L

R

L

R

6

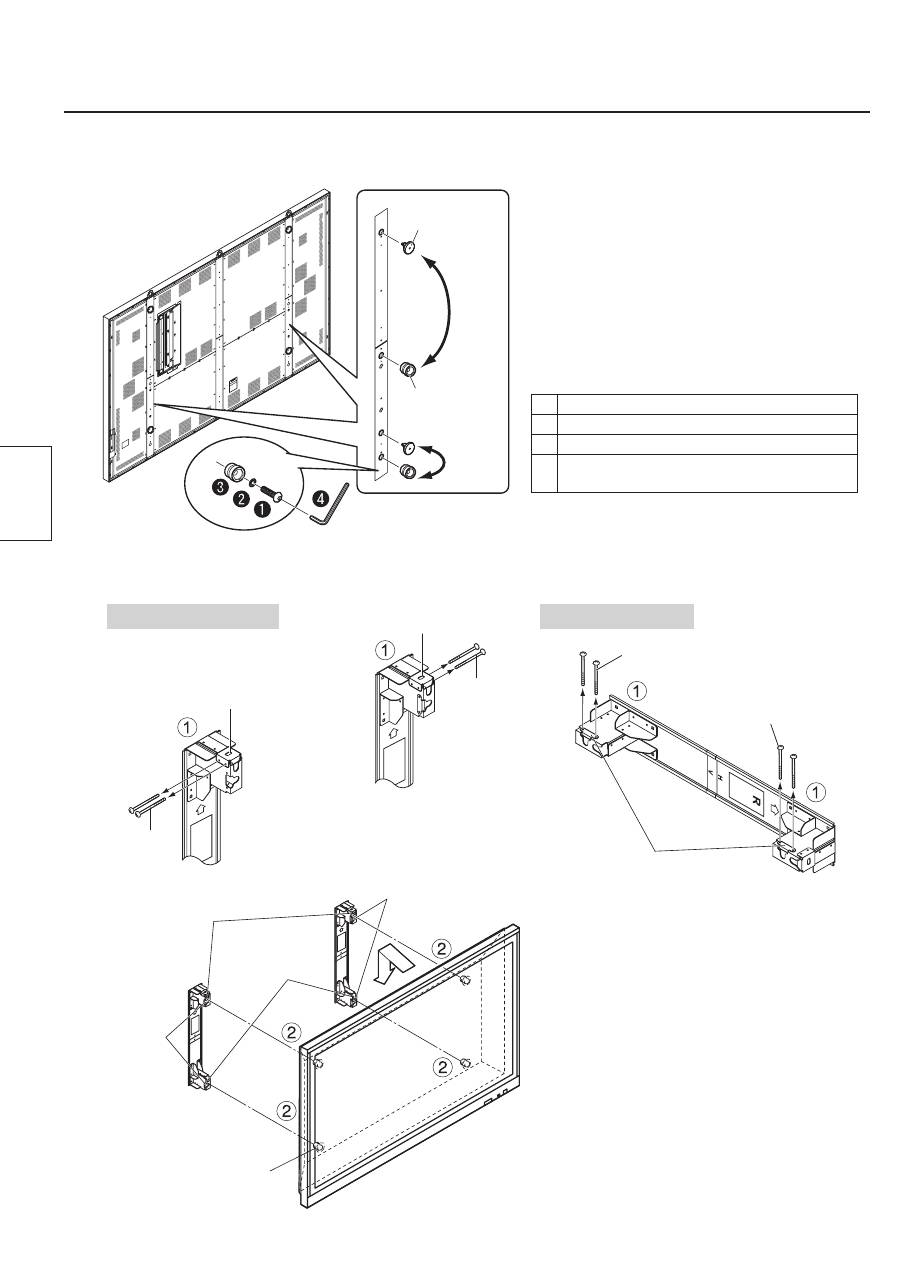

3. Preparare lo schermo al plasma.



Bullone con testa a bussola esagonale



Rondella elastica



Gancio supporto



Chiave per brugole

(in dotazione allo schermo al plasma)



  Rimuovere la vite di fissaggio gancio

di sicurezza, e rimuovere il gancio di

sicurezza.



  Inserire i ganci supporto (x) sullo schermo

nelle tacche sulle staffe per montaggio alla

parete, e abbassare lo schermo diritto.

Gancio supporto

Italiano

Gancio di sicurezza

Vite di fissaggio

gancio di

sicurezza

Vite di fissaggio

gancio di sicurezza

Gancio di sicurezza

Vite di fissaggio

gancio di sicurezza

Vite di fissaggio

gancio di sicurezza

Gancio di sicurezza

Montaggio orizzontale

Montaggio verticale

4. Installare lo schermo sulla staffa per montaggio alla parete.

Incavi

(per il montaggio

orizzontale)

Incavi (per il

montaggio

verticale)

Incavi

(per il montaggio

orizzontale)

Incavi

(per il montaggio verticale)

Procedura di installazione



  Rimuovere i tappi dei bulloni a occhio (x)

sulla parte destra e sinistra del pannello

posteriore.



  Attaccare i ganci supporto dove sono stati

tolti i tappi dei bulloni a occhio.



  Attaccare i tappi dei bulloni a occhio dove

sono stati rimossi i ganci supporto.

(Lato inferiore)

Tappi bulloni a occhio

Gancio supporto
