Panasonic TYWK103PV9: Monteringsprocedure

1706

1512

451,1

120

60

121

1,2

1053

733

200

113

,1

200

175,

1

120

60

451,1

L

R

L

R

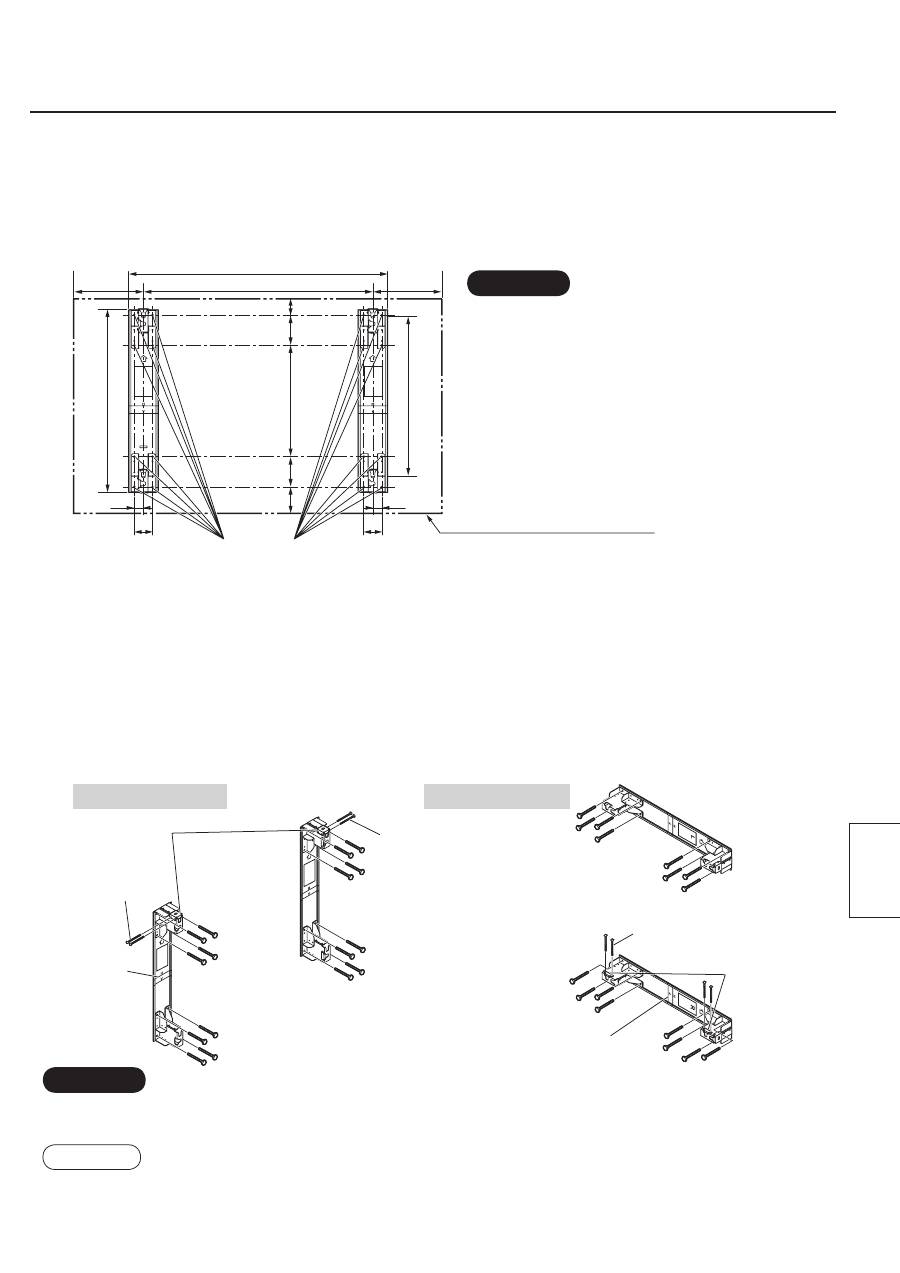

● Vægophængningskonsollen har monteringshuller

på 16 steder.

  Det er meget vigtigt, at hver konsol monteres på

alle 16 steder.

*  Vi henviser til side 6 og 6 angående de

detaljerede mål, som gælder, når du installerer

plasmaskærmen.



  Vægophængets vægt er cirka  kg. Se venligst brugsvejledningen for plasmaskærmen angående vægten

af plasmaskærmen, som er ophængt på vægophænget.



  Kontroller væggens styrke ved de 16 fastgøringssteder ved at referere til måltegningerne af vægophænget,

og sørg for tilstrækkelig forstærkning, hvis styrken ikke er tilstrækkelig.

2. Montering af vægophænget på væggen.

Sikkerhedslåsens

forankringsskrue

Sikkerhedslås

● Mærkerne angiver plasmaskærmens midterlinie.

● Det anbefales, at der laves et vedligeholdelsesmellemrum på mindst 70 cm bag plasmaskærmen.

Bemærk

Dansk

Monteringsprocedure

1. Bekræft monteringsstedets belastningsevne.

Forsigtig

Enhed: mm

Vægmonteringshuller (16 steder)

Vandret installation

Lodret installation

Forsigtig

Mærker (H)

(til vandret

installation)

Mærker (V)

(til lodret

installation)

Sikkerhedslåsens

forankringsskrue

Sikkerhedslås

Sikkerhedslåsens

forankringsskrue



  Find de hulpositioner, baseret på måltegningerne, som skal anvendes til montering af konsollerne på

væggen, og monter konsollerne på væggen.



(Når konsollerne installeres horisontalt)

 Monter vægophænget med dets pilemarkeringer pegende opad.

Monter enden af konsollen med markeringen “L” til venstre, og enden med markeringen “R” til højre.

(Når konsollerne installeres vertikalt)

 Monter enden af konsollen med markeringen “L” øverst, og enden

med markeringen “R” nederst.



  Anvend bolte og møtrikker, som kan fås i handelen, med en diameter på 1 mm til at fastgøre konsollerne

ved alle 16 monteringshuller.

● Anvend bolte, som fås i handelen, med en nominel diameter på 12 mm, som er egnede til vægmaterialet.

● Kontroller monteringsboltenes styrke, og anvend bolte, som er tilstrækkeligt stærke.

Plasmaskærmens udvendige mål

L

R

L

R

6

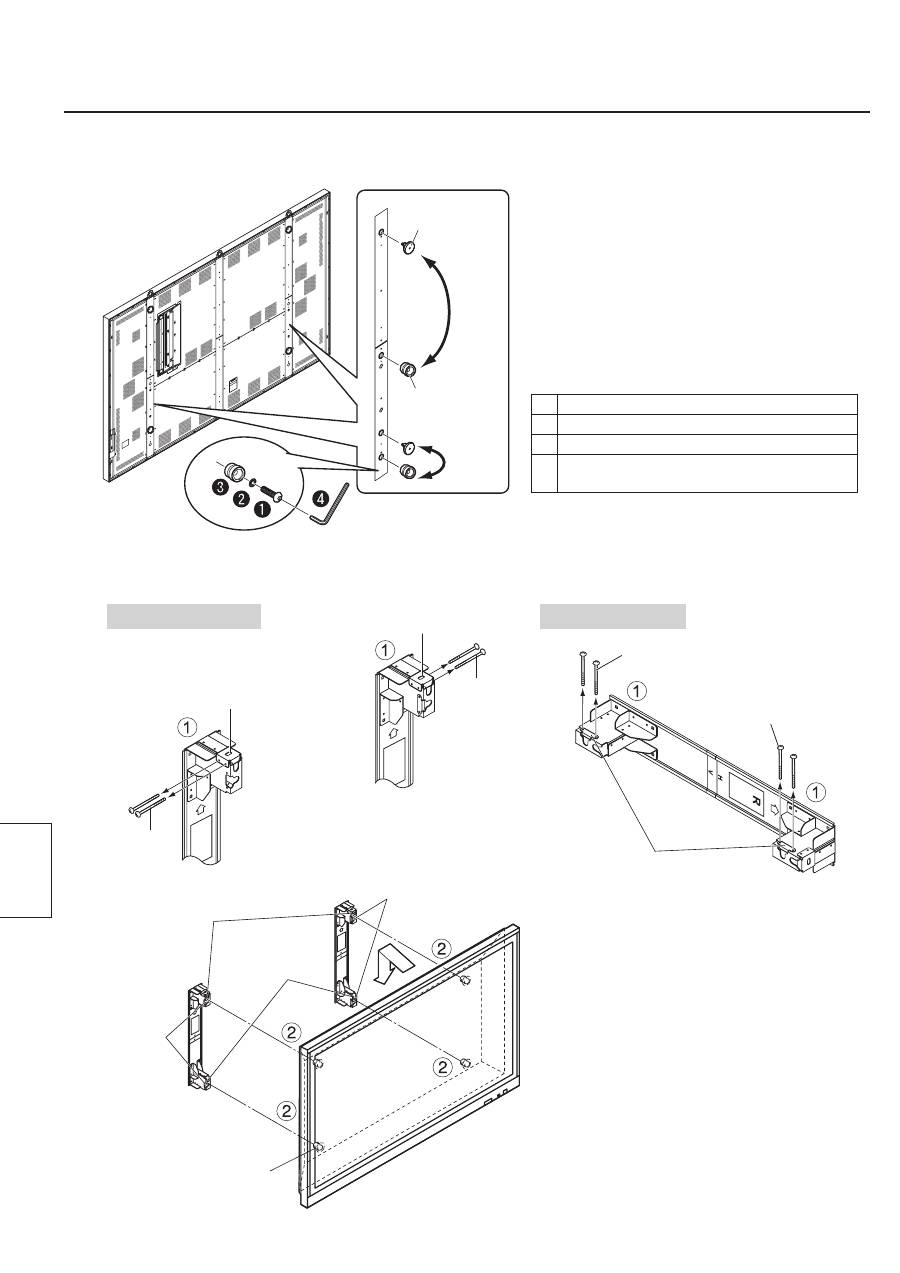

3. Klargøring af plasmaskærmen.



Bolt med indvendig sekskant



Fjederskive



Stativkrog



Unbraconøgle

(følger med plasmaskærmen)



  Fjern sikkerhedslåsens forankringsskrue, og

fjern sikkerhedslåsen.



  Sæt stativkrogene (x) på skærmen ind i

hakkene på vægophængningskonsollerne

og sænk skærmen lige ned.

Stativkrog

Monteringsprocedure

Dansk

Sikkerhedslås

Sikkerhedslåsens

forankringsskrue

Vandret installation

Lodret installation

4. Montér skærmen på vægbeslaget.

Sikkerhedslås

Sikkerhedslåsens

forankringsskrue

Sikkerhedslåsens

forankringsskrue

Sikkerhedslåsens

forankringsskrue

Sikkerhedslås

Hakker

(til vandret

installation)

Hakker

(til lodret installation)

Hakker

(til vandret

installation)

Hakker

(til lodret

installation)



  Fjern de øjebolthætter (x) til venstre og

højre på bagpanelet.



  Monter stativkroge der, hvor øjebolthætterne

fjernedes.



  Monter øjebolthætterne der, hvor stativkroge

fjernedes.

(Underside)

Øjebolthætter

Stativkrog
