Panasonic TYWK103PV9: Åtgärder vid installationen

1706

1512

451,1

120

60

121

1,2

1053

733

200

113

,1

200

175,

1

120

60

451,1

L

R

L

R

0

● Väggmonteringshållaren har hål för infästning på

16 platser.

  Se till att varje hållare fästs på alla 16 platser.

*  Se sidan 6 och 6 för detaljerad

dimensionsinformation vid installering av

plasmaskärmen.



  Vikten på väggmonteringshållaren är ungefär  kg. Se bruksanvisningen till plasmaskärmen för information

om vikten på plasmaskärmen när den är monterad på väggmonteringshållaren.



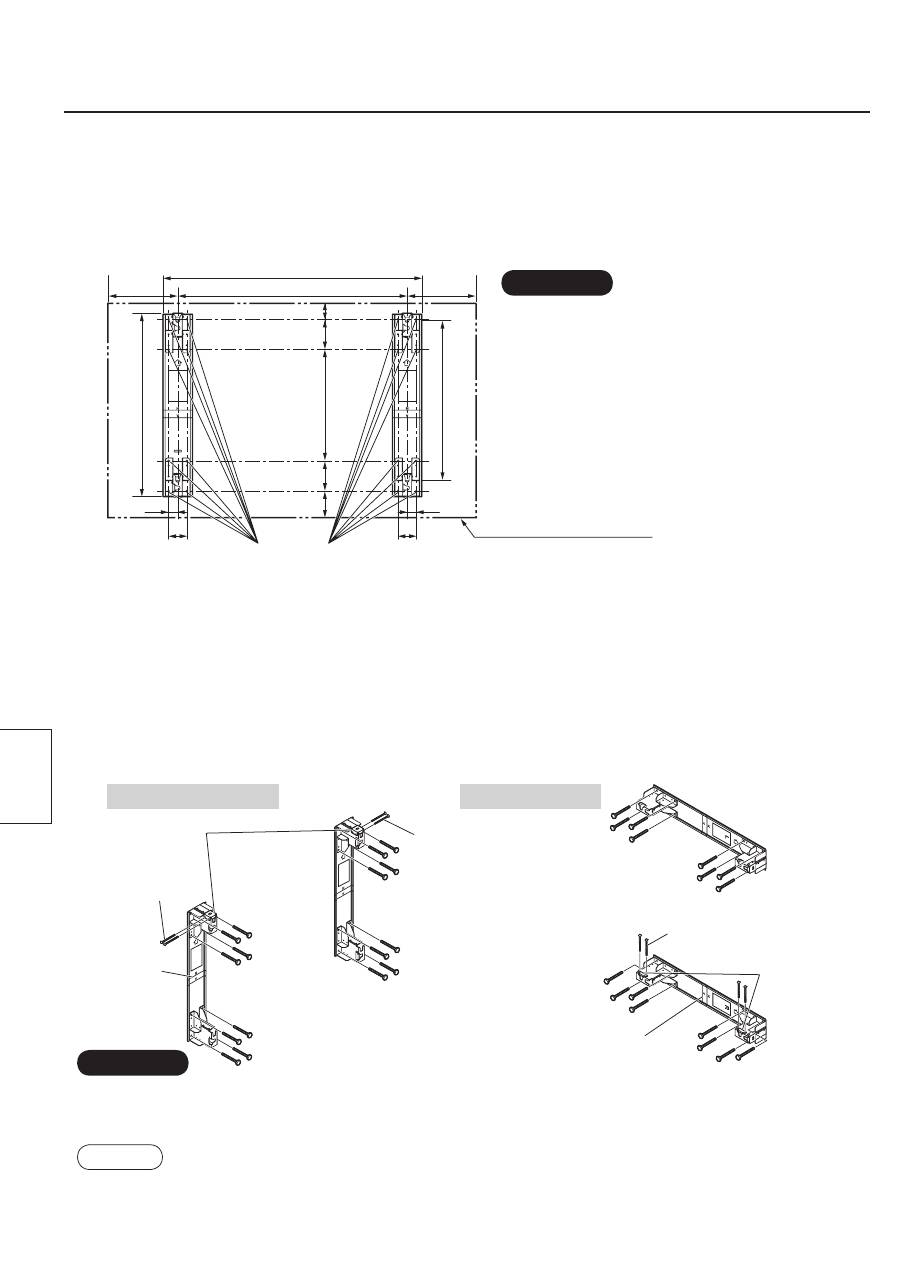

  Se dimensionsritningarna till väggmonteringshållaren, och kontrollera väggens hållfasthet vid de 16 platser

där infästning sker. Förstärk i tillräcklig grad om hållfastheten inte räcker till.

2. Installera fästet för väggupphängning på väggen.

Förankringsskruv

för säkerhetslina

Säkerhetslina

● Märkena anger mittlinjen på plasmaskärmen.

● Vi rekommenderar att du lämnar minst 70 cm fritt utrymme bakom plasmaskärmen för underhållsarbete.

Svenska

Åtgärder vid installationen

1. Kontrollera installationsplatsens styrka.

Observera

Enhet: mm

Hål för väggmontering (16 ställen)

Horisontell montering

Vertikal montering

Märken (H)

(För horisontell

montering)

Märken (V)

(För vertikal

montering)

Förankringsskruv

för säkerhetslina

Förankringsskruv

för säkerhetslina

Säkerhetslina

Observera

Anm.



  Leta upp hålens placering utifrån dimensionsritningarna, och fäst hållarna på väggen i dessa hål.



(Vid horisontal montering av hållarna)

 Montera väggmonteringshållarna med pilen som finns markerad

på dem riktad uppåt. Montera ändan av den hållare som är markerad “L” till vänster, och det vars ända är

markerad “R” till höger.

(Vid vertikal montering av hållarna)

 Montera ändan av den hållare som är markerad “L” upptill, och det

vars ända är markerad “R” nertill.



  Använd kommersiellt tillgängliga bultar och muttrar med en nominell diameter på 1 mm för att fästa järnen

vid samtliga av de 16 monteringshålen.

● Använd kommersiellt tillgängliga bultar med nominell diameter på 12 mm, som är lämpliga för användning i det

material som väggen består av.

● Kontrollera monteringsbultarnas hållfasthet, och använd bultar med tillräcklig hållfasthet.

Plasmaskärmens yttermått

L

R

L

R

1

3. Gör i ordning plasmaskärmen.



Bult med insexhuvud



Låsbricka



Ställets hake



Insexnyckel (medföljer plasmaskärmen)



  Tag bort förankringsskruven för

säkerhetslinan, och tag bort säkerhetslinan.



  För in ställningshakarna (x) på skärmen

i spåren på väggmonteringshållarna, och

sänk skärmen rakt ner.

Ställets hake

Svenska

Säkerhetslina

Horisontell montering

Vertikal montering

4. Montera skärmen på väggupphängning.

Säkerhetslina

Förankringsskruv

för säkerhetslina

Förankringsskruv

för säkerhetslina

Säkerhetslina

Förankringsskruv

för säkerhetslina

Förankringsskruv

för säkerhetslina

Urtagningar

(För horisontell

montering)

Urtagningar

(För vertikal montering)

Urtagningar

(För horisontell

montering)

Urtagningar

(För vertikal

montering)



  Tag bort skydden för hålringskruvarna (x)

på vänster och höger sida av den bakre

panelen.



  Fäst ställets hakar där skydden för

hålringskruvarna tidigare satt.



  Sätt i skydden för hålringskruvarna där

ställets hakar togs bort ifrån.

(Undersida)

Skydd för

hålringskruv

Ställets hake
