IV
. WARTUNG
Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen
keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
V
. ANZIEHDREHMOMENT
Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial
und –größe sowie Material, auf dem verschraubt wird. Wählen Sie die Länge der Anziehzeit
entsprechend aus.
Referenzwerte sind unten angegeben.
(Sie können je nach Anziehbedingungen variieren.)
Faktoren, die das Anziehdrehmoment beeinflussen
Das Anziehdrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den fol-
genden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel
überprüfen.
1) Spannung
Wenn der Akku fast entladen ist, verringert sich die Spannung und das Anziehdrehmoment
fällt ab.
-
25
-

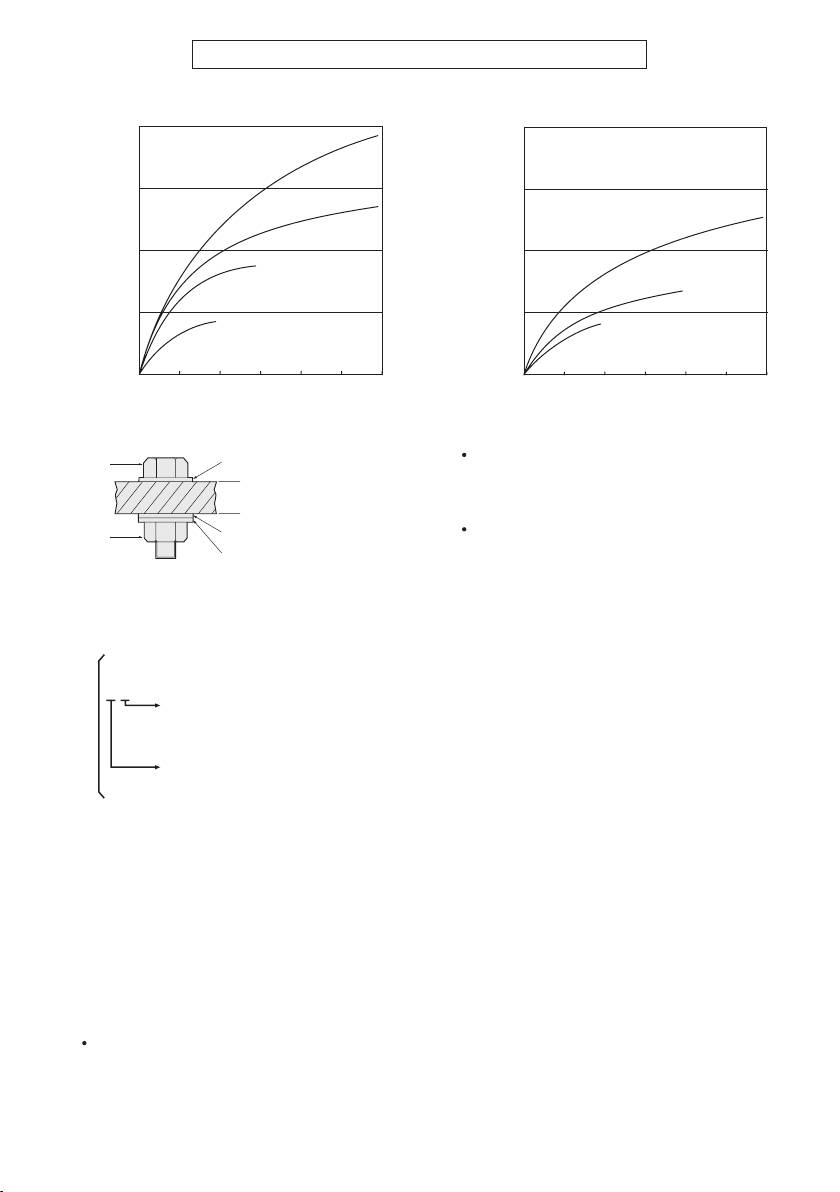

Bedingungen beim Festziehen von Bolzen
Anziehdrehmoment
Anziehzeit (Sek.)
-
26
-
196,0
(2000)
M16
147,0
(1500)
M14
98,0
(1000)
M12
49,0
(500)
M10
0,0 0,5 1,0 1,5 2,0 2,5 3,0
N·m
M10×35 mm M12, M14, M16×45 mm
(kgf-cm)
Standardbolzen
196,0
(2000)
147,0
(1500)
M12
98,0
(1000)
M10
49,0
(500)
M8
0,0 0,5 1,0 1,5 2,0 2,5 3,0
N·m
M8, M10×35 mm M12×45 mm
(kgf-cm)
HV-Schraube
Anziehdrehmoment
Anziehzeit (Sek.)
Unterlegscheibe
Bolzen
Stahlblechdicke
10 mm (3/8
"
)
Unterlegscheibe
Mutter
Federscheibe
Anziehbedingungen
• Die folgenden Bolzen werden verwendet.
Standardbolzen: Stärketyp 4,8
HV-Typ 12,9
4,8
Erläuterung des Stärketyps
Bolzenstreckgrenze
(80% der Zugfestigkeit)
2
32 kgf/mm
(45000 psi)
2
Bolzenzugfestigkeit 40 kgf/mm
(56000 psi)
Das Anziehdrehmoment variiert je nach
Oberflächenbeschaffenheit auch bei
gleichen Verschraubmaterialien (z.B.
Stahl).
Das Drehmoment wird drastisch redu-
ziert, wenn der Bolzen und die Mutter
anfangen sich zusammen zu drehen.
5) Buchsenspiel
Das Drehmoment wird gesenkt, sobald
zum Anziehen eines Bolzens eine Sechs-
kant-Konfiguration der Buchse mit falscher
Größe verwendet wird.
6) Schalter (Betriebsschalter)
Das Drehmoment ist niedriger, wenn der
Schalter während des Betriebes nicht
ganz durchgedrückt wird.
7) Wirkung des Anschlussadapters
Das Anzugs-Drehmoment ist bei Gebrauch
einer Gelenkkupplung oder eines Anschluss-
2) Anziehzeit
adapters niedriger.
Längere Anziehzeiten resultieren in einem
erhöhten Anziehdrehmoment. Übermäßi-
ges Anziehen ist nicht dienlich und reduziert
die Lebensdauer des Werkzeugs.
3) Verschiedene Bolzendurchmesser
Die Maß des Bolzendurchmessers beein-
flusst das Anziehdrehmoment.
Das Anziehdrehmoment steigt an, wenn
der Bolzendurchmesser größer wird.
4) Anziehbedingungen
Das Anziehdrehmoment variiert je nach
Grad, Länge und Anziehkoeffizient sogar
bei gleichen Bolzen (fester Koeffizient
wird vom Hersteller bei der Produktion
angegeben).
