Panasonic TYST20K: Procédure de montage

27

Procédure de montage

(Suite)

2. Installez l'écran à plasma

Placez le piédestal monté la face arrière (côté où est apposée la plaque signalétique) dirigée vers vous, alignez

l'écran à plasma sur les supports vertiaux du socle, insérez-les dans l'écran à plasma et introduisez, puis vissez

les vis de

fi

 xation de l'appareil

 (4 vis).

(Couple de serrage : 1,5 à 1,8 N•m)

3.  Branchement d'un équipement supplémentaire et du câble d'alimentation

●

 Pour plus de détails concernant les branchements, consultez le mode d'emploi de l'écran à plasma.

●

 Raccordez les câbles nécessaires à l'équipement supplémentaire, passez un attache-

fi

 ls

(1 attache-

fi

 ls) dans

l'attache à l'arrière de la base du socle, et regroupez tous les cordons et les câbles comme indiqué sur la

fi

 gure.

●

  Ne regroupez pas le câble d'alimentation avec les autres cordons et câbles.

Vue arrière

Tout en vous assurant que les câbles possèdent suffisamment de

mou pour ne pas être sous contrainte, maintenez-les soigneusement

ensemble en utilisant l'attache-fils

fourni.

Regroupement des câbles

Engagez l'extrémité de

l'attache-fils

 dans l’attache

Tirez

Regroupez

soigneusement

tous les câbles

Libération des câbles

Tirez

Tirez la section

de verrouillage

de l'attache-fils

Attache-fils

Câbles

Attache

Vis d'installation de l'appareil

Fiche signalétique du modèle

La face comportant la fiche signalétique du

modèle étant dirigée vers vous, insérez les

supports verticaux aussi profondément que

possible dans l'écran à plasma.

Arrière de l'écran à plasma

Arrière de l'écran à plasma

Français

28

Procédure de montage

(Suite)

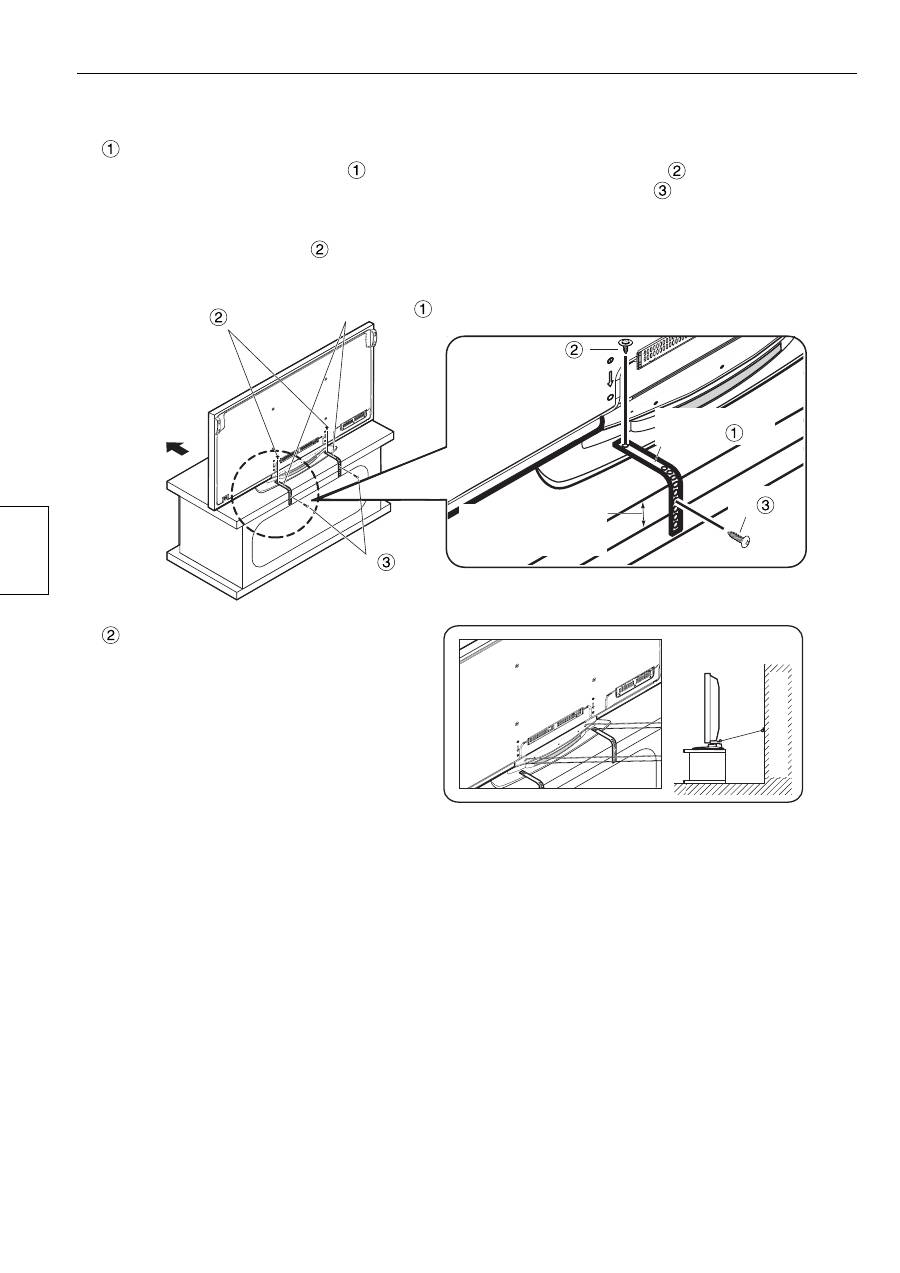

4. Antirotation de l'écran à plasma

●

 Fixez l'écran à plasma sur la base et la surface du mur.

Fixation de la base

 Montez les ceintures antirotation

 (2 ceintures) sur le piédestal à l'aide des vis

 (2 vis) dans les ori

fi

 ces

destinés aux vis des deux côtés à l'arrière du piédestal et utilisez les vis à bois

 (2 vis) pour

fi

 xer la base.

Lors du montage de la base, insérez les vis à bois dans les ori

fi

 ces à cet effet.

Si aucun ori

fi

 ce n'est prévu, percez-en de nouveaux au milieu de la largeur de la base.

(Couple de serrage des vis

 : 1,2 à 1,5 N•m)

Fixation au mur

Passez une corde, un câble ou un autre

article solide disponible dans le commerce

dans les ori

fi

 ces situés des deux côtés à

l'arrière du piédestal, et

fi

 xez-le au mur ou à

un pilier.

Vis

Vis

Ceinture antirotation

Ceinture

antirotation

Face avant

Vis à bois

Vis à

bois

Placez la vis à bois au

centre de l’épaisseur du

matériau.

[Pour des raisons de sécurité, utilisez toujours des accessoires

antirotation/antichute]

 L'équipement peut pivoter trop fortement en cas de tremblement de terre, etc. Par conséquent, utilisez toujours

des accessoires antirotation/antichute.

※

 Les détails de cette section indiquent comment réduire les dommages ou les blessures provoqués par un

pivotement excessif ou une chute de cet équipement suite à un tremblement de terre. Cependant, il n'est pas

garanti que les accessoires antirotation/antichute soient ef

fi

 caces dans toutes les conditions d'un tremblement

de terre.

Surface du mur

Français
