Panasonic TYST20K: Procedimiento de montaje

31

Procedimiento de montaje

(Cont.)

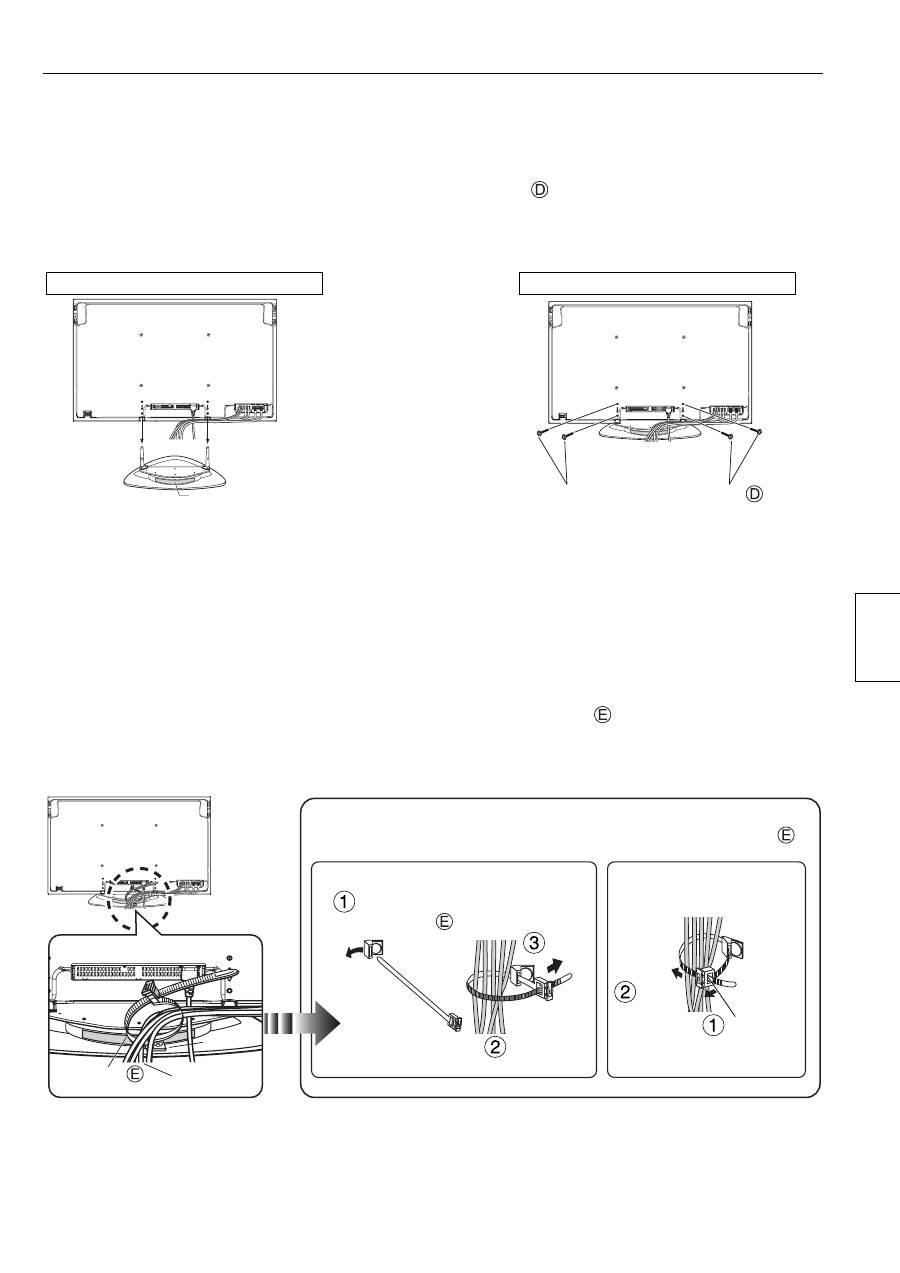

2. Instalación de la pantalla de plasma

Coloque el pedestal montado con la parte posterior (lado con la placa de características del modelo) mirando

hacia usted, alinee la pantalla de plasma con los postes del soporte, introduzca los postes en la pantalla de

plasma e introduzca y apriete los tornillos de instalación de la unidad

 (4 tornillos).

(Par de apriete: 1,5 a 1,8 N•m)

3. Conexión de los equipos adicionales y del cable de alimentación

●

 Para más información sobre la conexión de los cables, consulte el manual de instrucciones de la pantalla de

plasma.

●

 Conecte los cables necesarios para los equipos adicionales, pase la abrazadera

 (1 abrazadera) por el clip que

hay en la parte posterior de la base del soporte y agrupe todos los cables tal como se muestra en la ilustración.

●

  No agrupe el cable de alimentación junto con los demás cables.

Vista posterior

Mientras comprueba que los cables estén suficientemente sueltos

para reducir las tensiones, agrúpelos firmemente con la abrazadera

suministrada.

Para unir los cables

Pase la punta de la

abrazadera

 por el clip

Tire de

la banda

Una todos

los cables

ordenadamente

Para soltar los cables

Tire de

la banda

Tire de la

sección de

cierre de la

abrazadera

Abrazadera

Cables

Clip

Tornillo de instalación de la unidad

Placa de características del modelo

Con el lado que contiene la placa de

características del modelo mirando hacia

usted, introduzca los postes del soporte en la

pantalla de plasma hasta el máximo.

Parte posterior de la pantalla de plasma

Parte posterior de la pantalla de plasma

Español

32

Procedimiento de montaje

(Cont.)

4. Protección contra caída de la pantalla de plasma

●

 Sujete la pantalla de plasma a la super

fi

 cie de la base y de la pared.

Sujeción a la base

 Sujete las correas de protección contra caída

(2 correas) al pedestal utilizando los tornillos

 (2 tornillos)

a través de los ori

fi

 cios para tornillos que hay a ambos lados de la parte posterior del pedestal, y utilice los

tornillos para madera

 (2 tornillos) para sujetarla a la base.

Cuando realice la sujeción a la base, introduzca los tornillos para madera en los ori

fi

 cios preparados.

Si no hay ori

fi

 cios preparados, perfore nuevos ori

fi

 cios en el centro de la placa de la base.

(Par de apriete de los tornillos

 : 1,2 a 1,5 N•m)

Sujeción a la pared

Pase un cordel o cable resistente u otro

elemento parecido por los ori

fi

 cios que hay a

ambos lados en la parte posterior del

pedestal y sujete el cordel, etc. a una pared

o a un pilar

fi

 rmes.

Tornillo

Tornillo

Correa de protección contra caída

Correa de protección

contra caída

Cara frontal

Tornillo para

madera

Tornillo para

madera

Coloque el tornillo para

madera en el centro del

material.

[Por motivos de seguridad, utilice siempre los accesorios de protección

contra caída/vuelco]

 El equipo podría caerse si se produce un terremoto, etc. Por este motivo, utilice siempre los accesorios de

protección contra caída/vuelco.

※

 El contenido de esta sección informa sobre cómo reducir los daños materiales o personales ocasionados por

la caída o el vuelco de este equipo en caso de producirse un terremoto. No obstante, no hay ninguna garantía

de que los accesorios de protección contra caída/vuelco resulten e

fi

 caces contra todo tipo de terremotos.

Super

fi

 cie de la pared

Español
