Panasonic TYST20K: Componentes

30

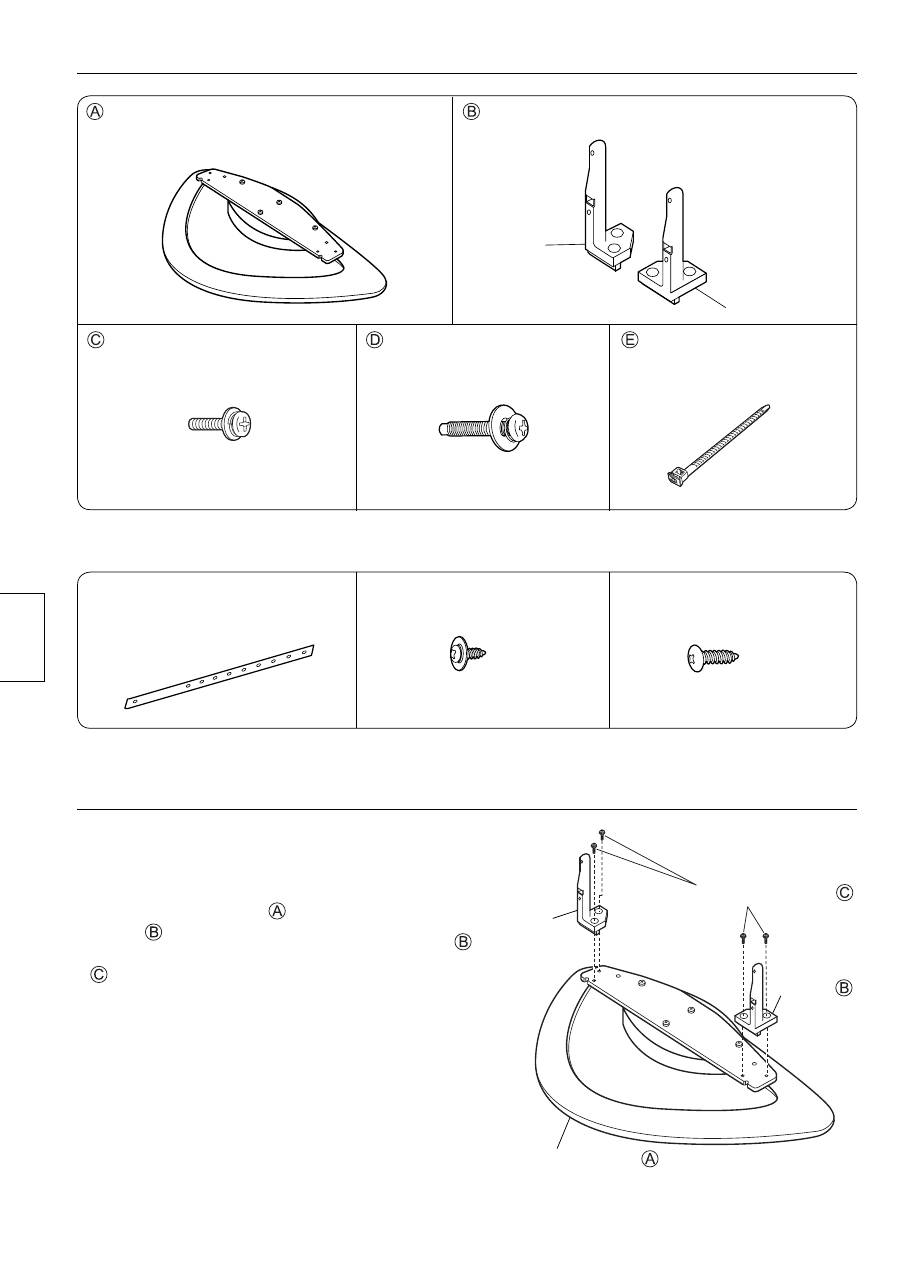

Componentes

Compruebe que todas las piezas se encuentren presentes en sus cantidades designadas.

  Base del soporte (1)

  Abrazadera (1)

  Poste del soporte (Uno para cada lado,

L (izquierda) y R (derecha))

  Tornillo de instalación de la

unidad (4)

  Tornillo de instalación de los

postes del soporte (4)

M5X14

M5X30

Piezas de protección contra caída

Procedimiento de montaje

1. Montaje del pedestal

●

  Asegúrese de no rayar la super

fi

 cie de la base

del soporte.

 Alinee la base del soporte

 con los postes del

soporte

 a izquierda y derecha, y utilice los

tornillos de instalación de los postes del soporte

 (4 tornillos) para montar los postes tal como

se muestra en la ilustración.

(Par de apriete: 1,5 a 1,8 N•m)

①

  Correa de protección contra

caída (2)

②

 Tornillo (2)

③

 Tornillo para madera (2)

R

L

Tornillo de instalación de

los postes del soporte

Poste del soporte

L

Poste del

soporte R

Base del soporte

Español

[ Las imágenes mostradas en este manual sólo tienen

fi

 nes ilustrativos. ]
