Panasonic TYST20K: Montageprocedure

19

Montageprocedure

(Vervolg)

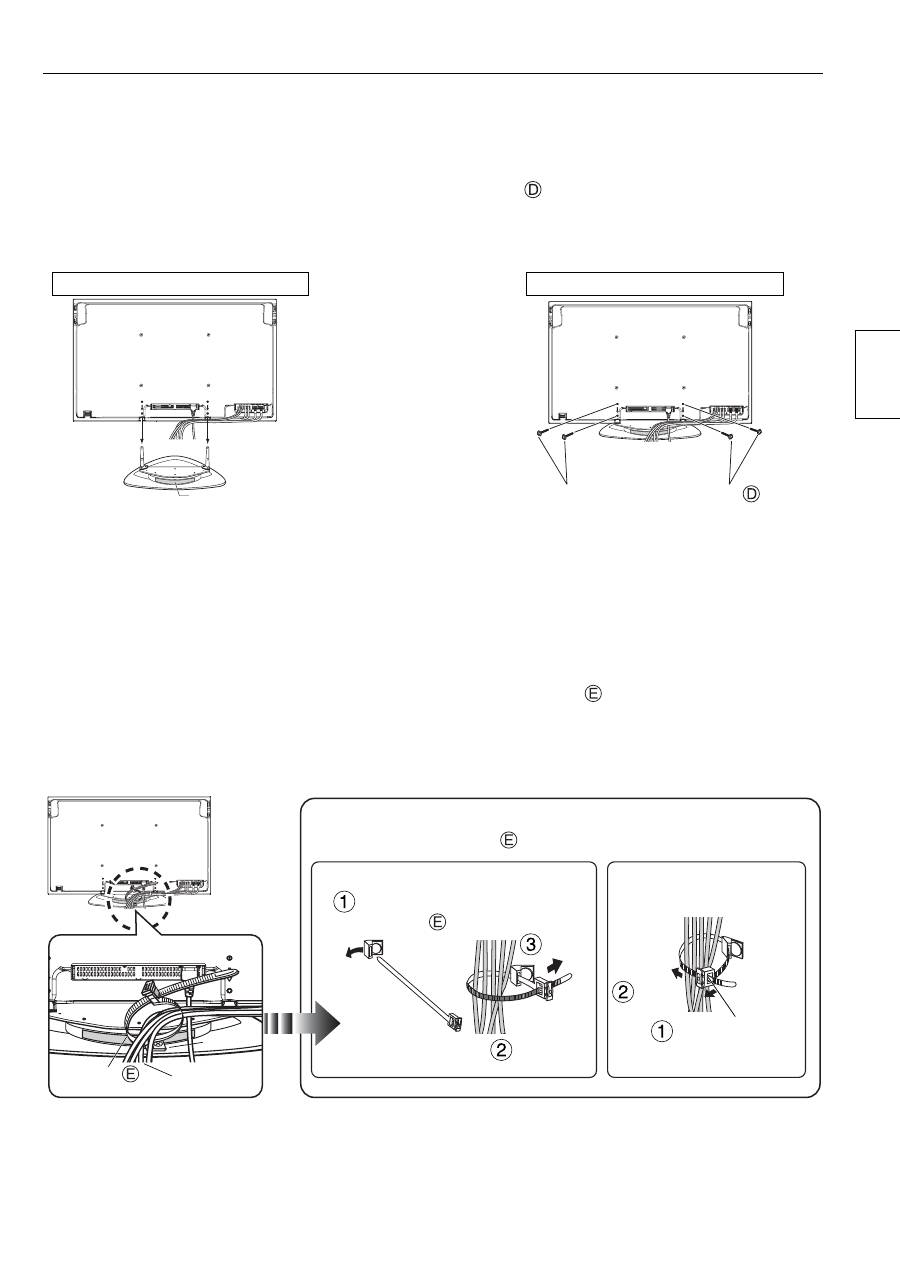

2. Installeer het plasmascherm

Plaats de gemonteerde vloerstandaard met de achterzijde (zijde waarop het naamplaatje van het model

bevestigd is) naar u gericht, lijn het plasmascherm uit op de insteekpennen, stop de insteekpennen, in het

plasmascherm en maak het toestel vast met de installatieschroeven

 (4 schroeven).

(Schroefkracht: 1,5 – 1,8 N•m)

3. Sluit extra apparatuur en de voedingskabel aan

●

 Raadpleeg de handleiding van het plasmascherm voor meer informatie over kabelaansluitingen.

●

 Sluit de benodigde bekabeling aan voor de extra apparatuur, stop een klemnagel   (1 klemnagel) door de clip op de

achterkant van de onderplaat van de vloerstandaard en bundel alle draden en kabels samen zoals in het schema.

●

  Bundel de voedingskabel niet samen met andere draden en kabels.

Achterkant

Controleer of de kabels niet te strak zitten en maak dan alle kabels met

de bijgeleverde klemnagel

 vast.

Vastmaken van de kabels

Steek de punt van de

klemnagel

 door de clip

Trekken

Maak de

kabels

stevig in een

bundel vast

Losmaken van de

kabelbundel

Trekken

Trek het

vergrendelingsgedeelte

van de klemnagel

Klemnagel

Kabels

Clip

Installatieschroef voor het toestel

Naamplaatje voor het model

Houd het toestel met de zijde waarop het

naamplaatje voor het model is bevestigd,

naar u toe en stop de insteekpennen zo ver

mogelijk in het plasmascherm.

Achterkant van het plasmascherm

Achterkant van het plasmascherm

Nederlands

20

Montageprocedure

(Vervolg)

4. Valpreventie voor het plasmascherm

●

 Maak het plasmascherm vast aan de onderplaat en het muuroppervlak.

De voetplaat bevestigen

 Bevestig de riemen voor de valpreventie

 (2 riemen) aan de vloerstandaard met de schroeven

 (2 schroeven) via

de schroefopeningen aan beide zijden op de achterzijde van de vloerstandaard, en gebruik de houtschroeven

 (2

schroeven) om deze te bevestigen aan de vloerstandaard.

Wanneer u de onderplaat bevestigt, moet u de houtschroeven door de vooraf gemaakte openingen stoppen.

Als er geen vooraf gemaakte openingen zijn, boort u nieuwe gaten naar het midden van de breedte van de onderplaat.

(Schroef

 schroefkracht: 1,2 – 1,5 N•m)

Bevestigen aan de muur

Stop een stevig koord, touw of een ander in

de handel verkrijgbaar item, door de

openingen aan beide zijden op de achterkant

van de vloerstandaard en bevestig het koord,

het touw, enz. vast aan een stevige muur of

zuil.

Schroef

Schroef

Riem voor de valpreventie

Riem voor de

valpreventie

Voorkant

Houtschroef

Houtschroef

Breng de houtschroef

in het midden van het

materiaal aan.

[Voor veiligheidsredenen moet u altijd de toebehoren voor de valpreventie

gebruiken]

 Het toestel kan omvallen bij een aardbeving, enz. Gebruik daarom altijd de toebehoren voor de valpreventie.

※

 De details in dit gedeelte geven aan hoe u schade of letsels die door het kantelen of vallen van dit toestel zijn

veroorzaakt, kunt beperken. Er is echter geen garantie dat toebehoren voor de valpreventie effectief zullen

zijn in alle situaties met aardbevingen.

Muur

Nederlands
