Bauteile

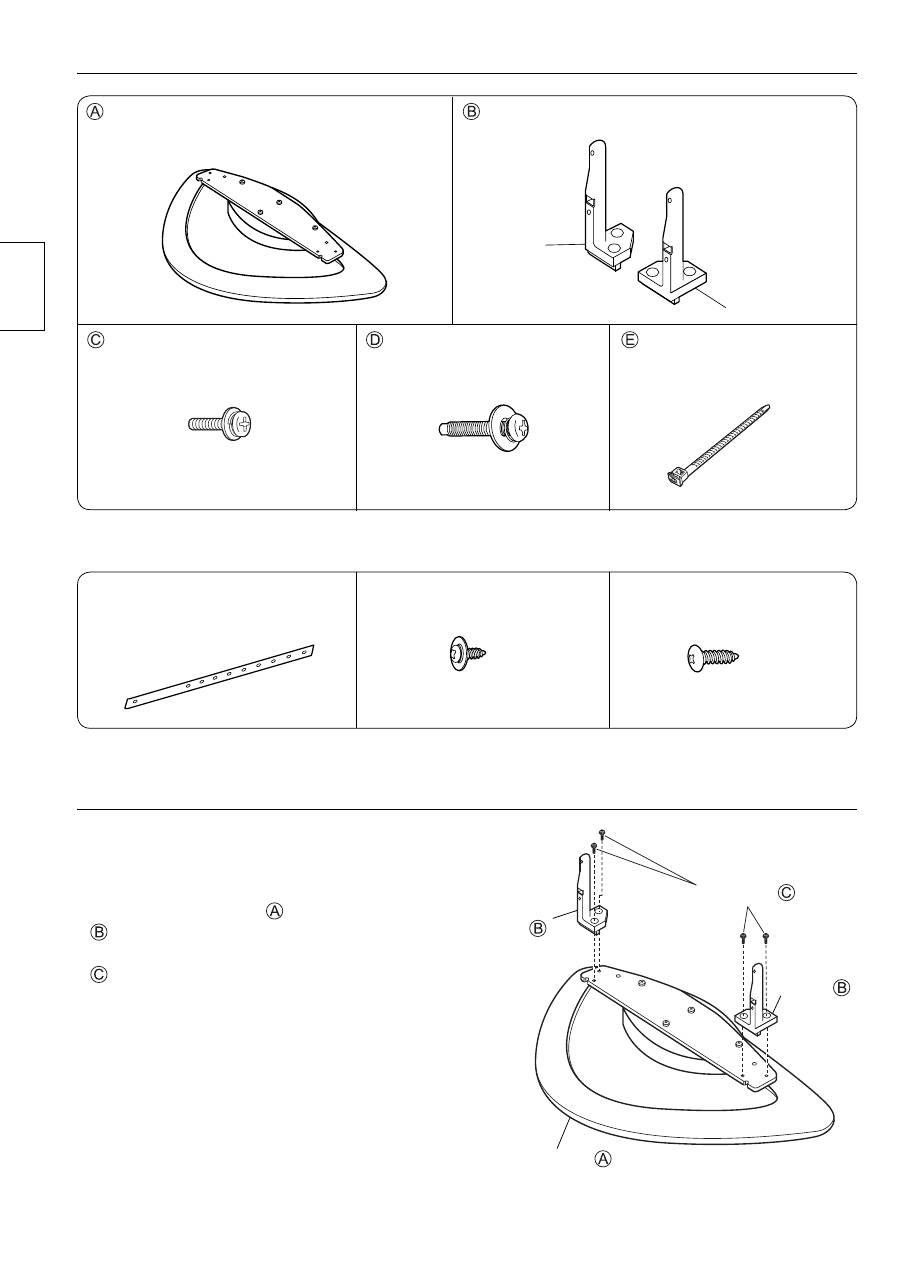

Vergewissern Sie sich, dass alle Teile in der angeführten Stückzahl vorhanden sind.

  Standfuß (1)

  Kabelbinder (1)

  Stange (Eine für jede Seite, L(links) und R(rechts))

  Schraube für die Montage

des Geräts (4)

  Schraube für die Montage der

Stangen (4)

M5X14

M5X30

Zubehörteile zum Verhindern des Umstürzens

Montage

1. Den Sockel montieren

●

  Achten Sie darauf, die Ober

fl

 äche des

Standfußes nicht zu zerkratzen.

Ordnen Sie den Standfuß

 mit den Stangen

 auf der linken und rechten Seite an, und

befestigen Sie die Stangen mit den Schrauben

 für den Einbau der Stangen (4 Schrauben),

wie im Diagramm dargestellt.

(Anzugsmoment: 1,5–1,8 N•m)

①

  Gurt zum Verhindern des

Umstürzens (2)

②

 Schraube (2)

③

 Holzschraube (2)

R

L

Schraube für die Montage

der Stangen

Stange L

Stange R

Standfuß
