2. Installer plasmaskærmen
Placer den monterede sokkel, så bagsiden (siden med navneskiltet for modellen) vender mod dig selv, niveller
plasmaskærmen med standerstængerne, indsæt standerstængerne i plasmaskærmen, og indsæt og stram
enhedens installationsskruer
(4 skruer).
(Stramningsmoment: 1,5 til 1,8 N•m)
3. Tilslutning af ekstra udstyr og el-ledning
●
Se brugsvejledningen til plasmaskærmen for detaljerede oplysninger om ledningsforbindelser.
●
Tilslut de nødvendige ledninger til ekstraudstyret, før en klampe
(1 klampe) gennem bagsiden af standerbasen,
og saml alle ledninger og kabler som vist i diagrammet.
●
Undgå at anbringe el-ledningen sammen med andre ledninger og kabler.
Set bagfra
Mens det sikres, at der er tilstrækkelig slæk på ledningen, så den ikke
udsættes for unødig belastning, samles alle kabler stramt med den
medfølgende klampe
.
Opbinding af kablerne
Før tippen af klampen
gennem klemmen
Træk
Bundt alle
kabler pænt
Frigørelse af kablerne
Træk
Træk i
klampens
låsesektion
Klampe
Kabler
Klemme
Installationsskrue til installation af
enhed
Navneplade for model
Mens siden med navnepladen for
modellen vender mod dig, skal du sætte
standerstængerne længst muligt ind i
plasmaskærmen.
Bagside af plasmaskærm
Bagside af plasmaskærm
Dansk
40
Monteringsprocedure
(Fortsat)

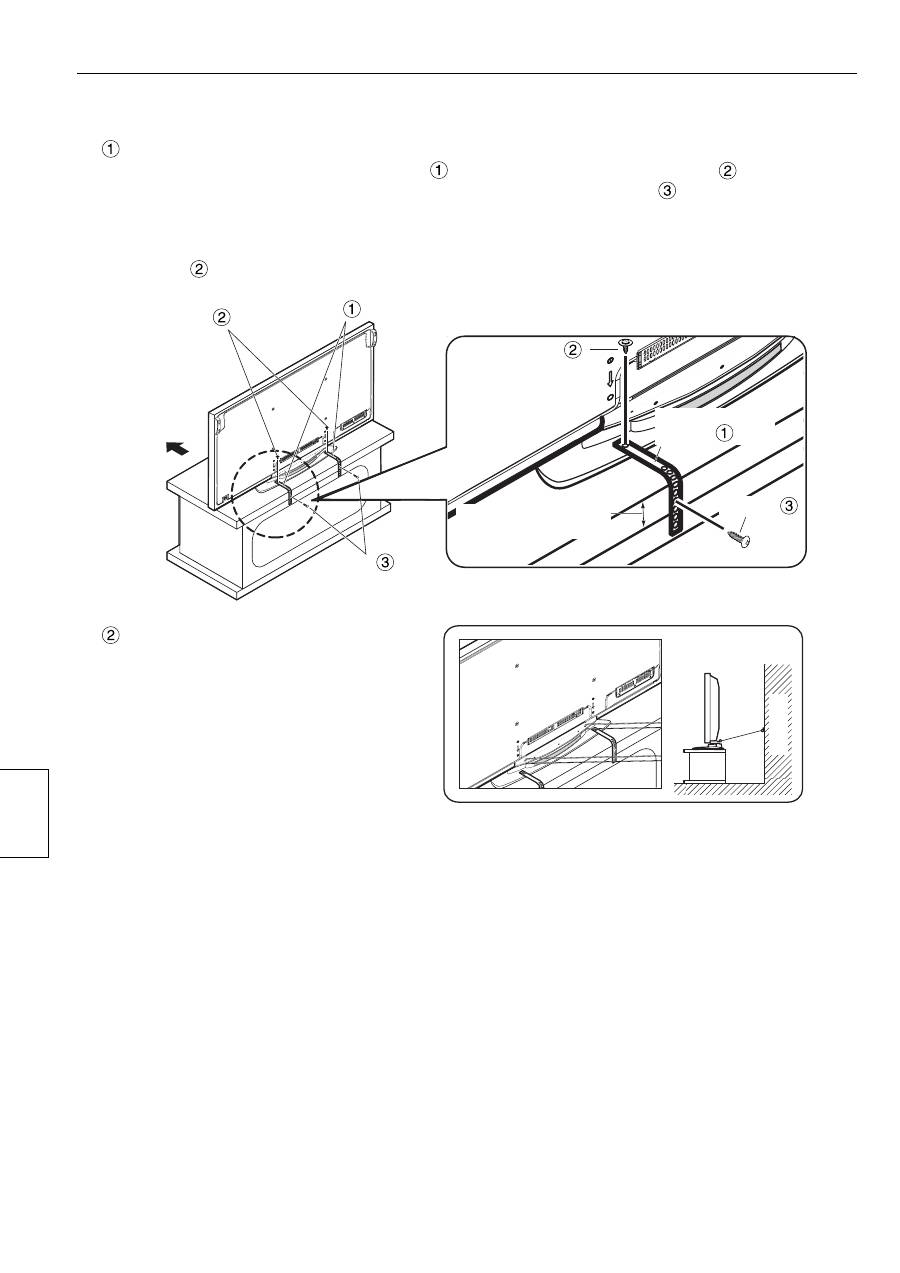

4. Forebyggelse af, at plasmaskærmen vælter
●
Fastgør plasmaskærmen til både basen og væggens over
fl
ade.
Fastgørelse til basen
Fastgør bælterne til forebyggelse af væltning
(2 bælter) til soklen ved hjælp af skruer
(2 skruer)
gennem skruehullerne på begge sider af soklens bagside, og brug træskruerne
(2 skruer) til at fastgøre
den til basen.
Ved fastgørelsen til basen skal træskruerne sættes ind i de klargjorte huller.
Hvis der ikke er klargjorte huller, skal der bores nye huller i midten af basepladen.
(Skruens
stramningsmoment: 1,2 til 1,5 N•m)
Fastgørelse til væggen
Før solid snor, wire eller anden kommercielt
tilgængelig genstand gennem hullerne på
begge sider af soklens bagside, og fastgør
snoren, osv. til en sikker væg eller søjle.
Skrue
Skrue
Bælte til forebyggelse af
væltning
Bælte til forebyggelse
af væltning
Forside
Træskrue
Træskrue
Placér træskruen i midten
af materialebredden.
[Af sikkerhedsmæssige årsager bør tilbehøret til forebyggelse af væltning/
nedfald altid anvendes]
Udstyret kan vælte i tilfælde af rystelser, osv. Derfor bør tilbehøret til forebyggelse af væltning/nedfald altid
anvendes.
※
Oplysningerne i dette afsnit beskriver, hvordan eventuelle skader eller uheld, der kan opstå ved at dette udstyr
vælter eller falder ned på grund af rystelser, mindskes. Der gives dog ingen garanti for, at tilbehøret til forhin-
dring af væltning/nedfald altid vil være effektivt ved rystelser.
Væg
fl
ade
Dansk
